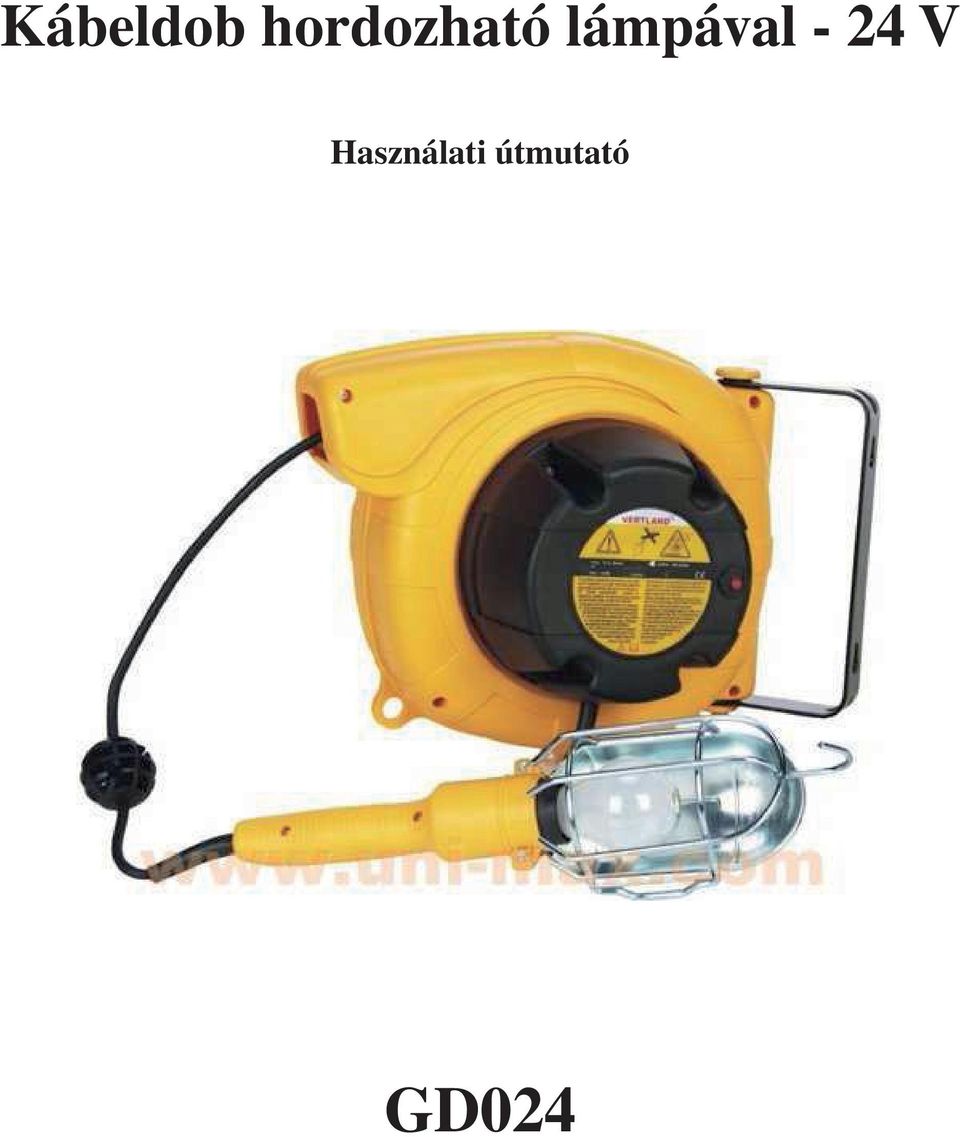

1 Kábeldob hordozható lámpával - 24 V Használati útmutató GD024

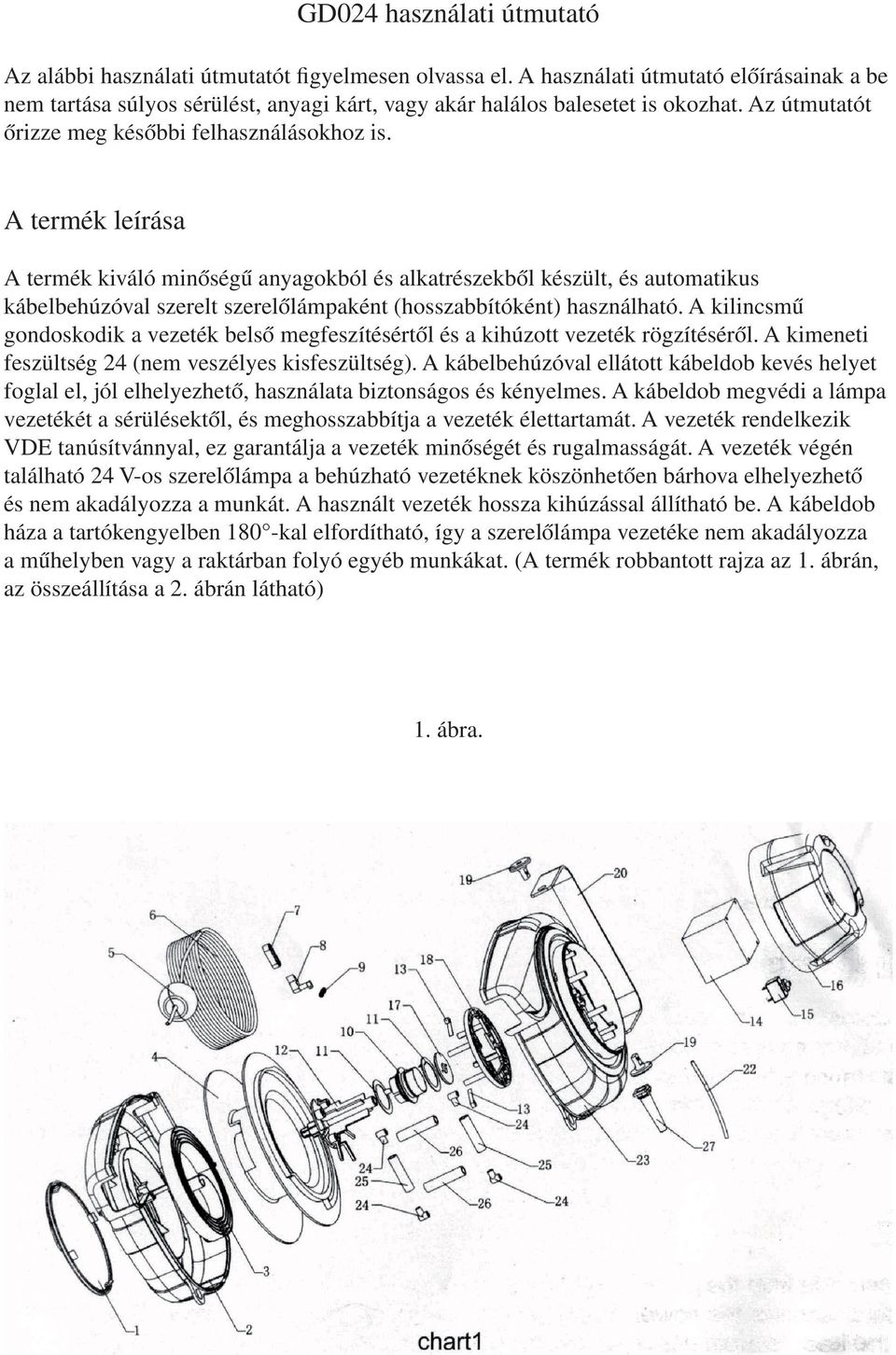

2 GD024 használati útmutató Az alábbi használati útmutatót figyelmesen olvassa el. A használati útmutató előírásainak a be nem tartása súlyos sérülést, anyagi kárt, vagy akár halálos balesetet is okozhat. Az útmutatót őrizze meg későbbi felhasználásokhoz is. A termék leírása A termék kiváló minőségű anyagokból és alkatrészekből készült, és automatikus kábelbehúzóval szerelt szerelőlámpaként (hosszabbítóként) használható. A kilincsmű gondoskodik a vezeték belső megfeszítésértől és a kihúzott vezeték rögzítéséről. A kimeneti feszültség 24 (nem veszélyes kisfeszültség). A kábelbehúzóval ellátott kábeldob kevés helyet foglal el, jól elhelyezhető, használata biztonságos és kényelmes. A kábeldob megvédi a lámpa vezetékét a sérülésektől, és meghosszabbítja a vezeték élettartamát. A vezeték rendelkezik VDE tanúsítvánnyal, ez garantálja a vezeték minőségét és rugalmasságát. A vezeték végén található 24 V-os szerelőlámpa a behúzható vezetéknek köszönhetően bárhova elhelyezhető és nem akadályozza a munkát. A használt vezeték hossza kihúzással állítható be. A kábeldob háza a tartókengyelben 180 -kal elfordítható, így a szerelőlámpa vezetéke nem akadályozza a műhelyben vagy a raktárban folyó egyéb munkákat. (A termék robbantott rajza az 1. ábrán, az összeállítása a 2. ábrán látható) 1. ábra.

3 1. Díszburkolat, jobb 2. Burkolat, jobb 3. Spirálrugó 4. Vezetéktartó tárcsa 5. Lámpacsatlakozó gömb 6. Vezeték 7. Vezetékrögzítő 8. Önzáró pofa 9. Húzórugó 10. Szigetelés 11. Sárgaréz gyűrű 12. Tengely 13. Sárgaréz dugó 14. Transzformátor 15. Biztosító 16. Transzformátor burkolat 17. Tengelyvég tárcsa 18. Támasztónyereg 19. Csapszeg 20. Kengyel 22. Vezeték 23. Burkolat, bal 24. Közdarab 25. Távtartó 26. Távtartó 27. Kábelátvezető Műszaki adatok 1. Hálózati vezeték: H05RN-F 3 x 1,0 mm 2 x 1,0 m 2. Kihúzható vezeték H05RN-F 3 x 1,0 mm 2 x 15 m 3. Transzformátor: AC 230 V/24 V 60 W 4. Biztosító: 0,5 A (védelem a bemeneten) 5. Maximális teljesítmény: 60 W 2. ábra.

4 Szerelés A készüléket kengyellel segítségével lehet felerősíteni. A kábelbehúzós 24 V-os szerelőlámpa vezetéktartó egységét a kengyel segítségével lehet falra vagy mennyezetre (3. ábra), vagy bármilyen más helyre felszerelni. A kábeldob 180 -os elfordításához a kengyel mindkét oldalán (jobbra és balra) 500 mm szabad helynek kell lennie. A kengyelen két furat található. Jelölje meg a falon a furatok helyét, fúrja ki a lyukakat, majd a készülékhez mellékelt kötőelemekkel (csavar, lapos és rugós alátét) erősítse fel a kengyelt a falra (4. ábra). 3. ábra. Biztonságos használat 1. Ne engedje, hogy a termékkel játszanak a gyerekek. 2. A termékről bármilyen alkatrészt leszerelni tilos. 3. Amennyiben a vezetékhez más eszközt kíván csatlakoztatni, akkor a speciális kivitelű konnektorhoz csak a lámpa teljesítményét meg nem haladó eszközt csatlakoztatható. Ha szükséges, akkor cserélje ki ezt a konnektort. A terméket nem szabad túlterhelni. Ez veszélyes lehet az üzemeltetőre és a termék élettartamát is lerövidíti. Figyelmeztetés! 1. Amennyiben a készüléket hosszabb ideig nem használja, akkor a hálózati vezetéket húzza ki a konnektorból. 2. A hálózati vezetéket csak a csatlakozódugónál (nem a vezetéknél) fogva szabad kihúzni a fali konnektorból. A hálózati vezetéket nedves kézzel ne fogja meg, mert áramütés érheti. 3. A hálózati vezetéket minden használatba vétel előtt ellenőrizze le, azon nem lehet sérülés vagy törés. 4. A terméket ne hagyja hosszabb ideig túl hideg helyen, mert a vezeték rideggé válhat és behúzáskor megsérülhet. 5. A termék legtöbb alkatrésze műanyagból készült. A sérülések elkerülése érdekében a terméket ne terhelje meg más tárggyal, illetve azt ne nyomja nagy erővel. 6. Használaton kívül a terméket tárolja száraz helyen, azt védje a közvetlen napsütéstől, a sugárzó hőtől, vegyi anyagok vagy víz hatásától. A szigetelés sérülése áramütést okozhat.

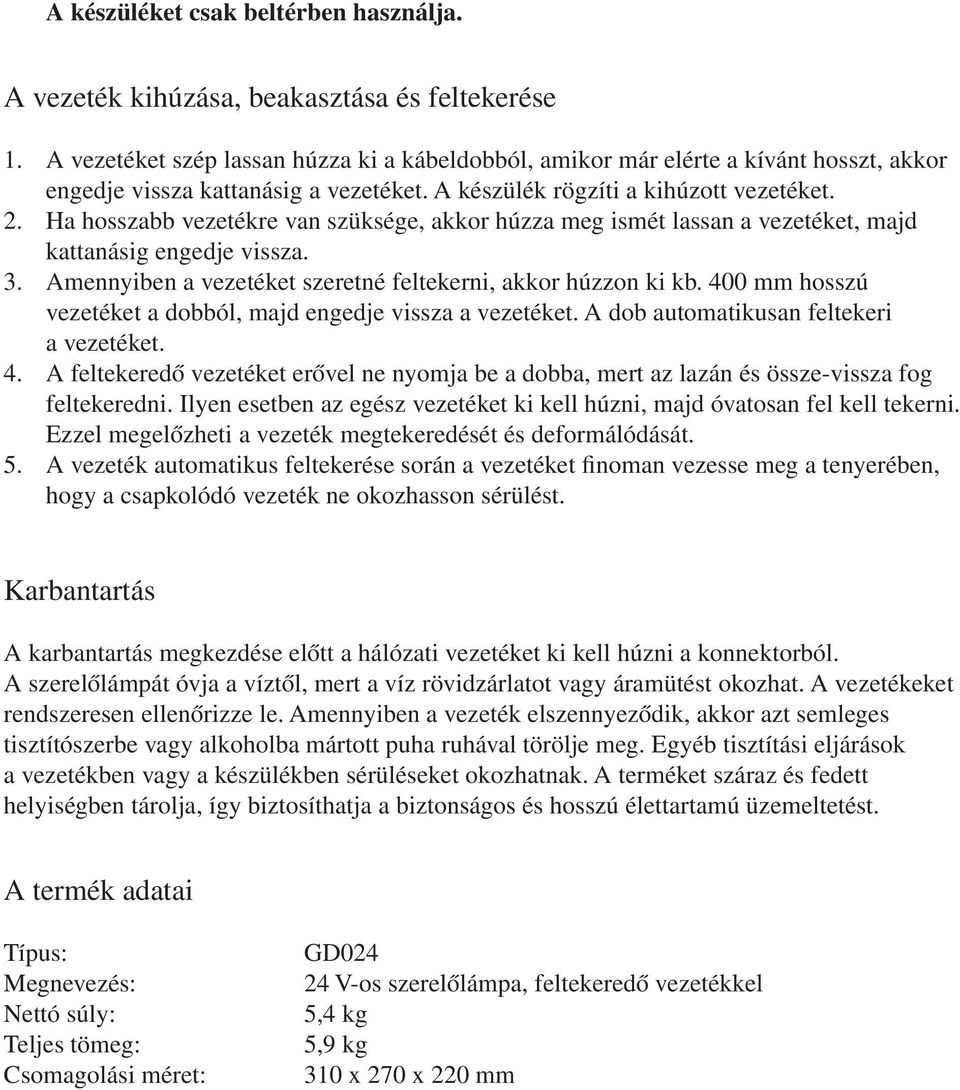

5 A készüléket csak beltérben használja. A vezeték kihúzása, beakasztása és feltekerése 1. A vezetéket szép lassan húzza ki a kábeldobból, amikor már elérte a kívánt hosszt, akkor engedje vissza kattanásig a vezetéket. A készülék rögzíti a kihúzott vezetéket. 2. Ha hosszabb vezetékre van szüksége, akkor húzza meg ismét lassan a vezetéket, majd kattanásig engedje vissza. 3. Amennyiben a vezetéket szeretné feltekerni, akkor húzzon ki kb. 400 mm hosszú vezetéket a dobból, majd engedje vissza a vezetéket. A dob automatikusan feltekeri a vezetéket. 4. A feltekeredő vezetéket erővel ne nyomja be a dobba, mert az lazán és össze-vissza fog feltekeredni. Ilyen esetben az egész vezetéket ki kell húzni, majd óvatosan fel kell tekerni. Ezzel megelőzheti a vezeték megtekeredését és deformálódását. 5. A vezeték automatikus feltekerése során a vezetéket finoman vezesse meg a tenyerében, hogy a csapkolódó vezeték ne okozhasson sérülést. Karbantartás A karbantartás megkezdése előtt a hálózati vezetéket ki kell húzni a konnektorból. A szerelőlámpát óvja a víztől, mert a víz rövidzárlatot vagy áramütést okozhat. A vezetékeket rendszeresen ellenőrizze le. Amennyiben a vezeték elszennyeződik, akkor azt semleges tisztítószerbe vagy alkoholba mártott puha ruhával törölje meg. Egyéb tisztítási eljárások a vezetékben vagy a készülékben sérüléseket okozhatnak. A terméket száraz és fedett helyiségben tárolja, így biztosíthatja a biztonságos és hosszú élettartamú üzemeltetést. A termék adatai Típus: Megnevezés: Nettó súly: Teljes tömeg: Csomagolási méret: GD V-os szerelőlámpa, feltekeredő vezetékkel 5,4 kg 5,9 kg 310 x 270 x 220 mm
