1 Fűtőpanel kezelési útmutató Üdvözöljük! Köszönjük, hogy a HeatArt fűtőpaneleket választotta! B-Side Kft. H-1027 Budapest, Horváth u office@heatart.hu; Web:

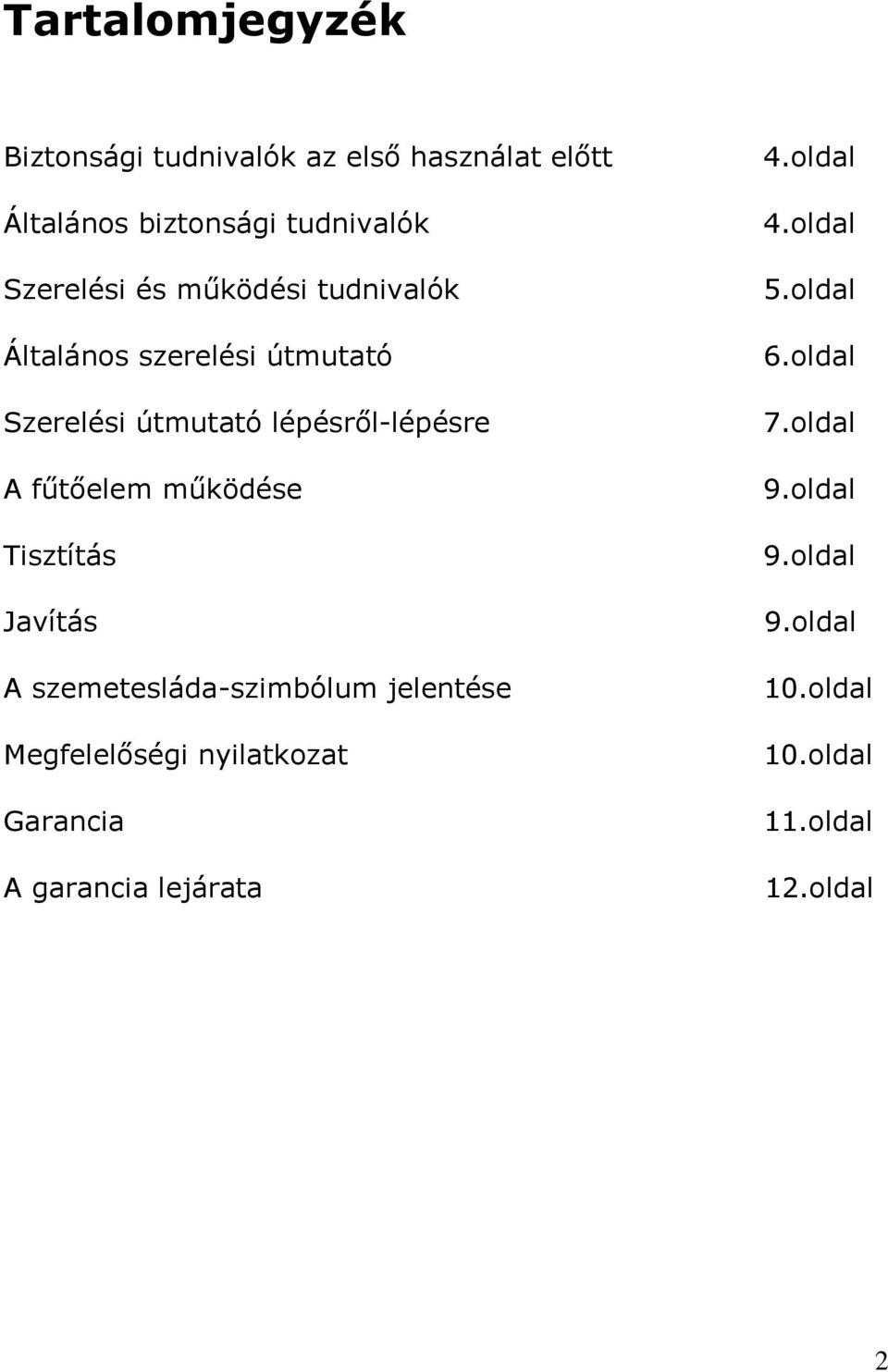

2 Tartalomjegyzék Biztonsági tudnivalók az első használat előtt Általános biztonsági tudnivalók Szerelési és működési tudnivalók Általános szerelési útmutató Szerelési útmutató lépésről-lépésre A fűtőelem működése Tisztítás Javítás A szemetesláda-szimbólum jelentése Megfelelőségi nyilatkozat Garancia A garancia lejárata 4.oldal 4.oldal 5.oldal 6.oldal 7.oldal 9.oldal 9.oldal 9.oldal 10.oldal 10.oldal 11.oldal 12.oldal 2

3 Biztonsági tudnivalók az első használat előtt Tűzveszély, áramütés és más sérülések elkerülése végett tegye meg az alábbi óvintézkedéseket. Általános biztonsági tudnivalók Minden infravörös fűtőpanel kizárólag fűtési célra használható. A nem rendeltetésszerű alkalmazás kockázatot jelenthet az emberek, állatok és környezetük számára. A fűtőelemet nem használhatják csökkent testi, érzékszervi vagy mentális képességű személyek (beleértve a gyermekeket is) illetve olyan személyek, akiknek nincs kellő tapasztalatuk vagy ismeretük, kivéve, ha hozzáértő személy felügyelete alatt állnak és a fűtőpanel használatára vonatkozó útmutatást kapnak. A gyermekekre ügyelni kell, hogy biztosan ne játsszanak a készülékkel. FIGYELEM: A túlmelegedés elkerülése végett a fűtőpanelt ne takarja le! Működés közben ne érintse a fűtőpanelt. Az érintés súlyos égési sérüléseket okozhat. A fűtőelem működési hőmérséklete elérheti a 125 C-ot. A fűtőpanel ételfőzésre nem használható. 3

4 A berendezést csak megfelelően telepített hálózati aljzatba lehet csatlakoztatni (230V, 50Hz). A fűtőpanelt soha ne merítse víz alá. Továbbá a fűtőpanelt soha ne érintsék olyan emberek, akik a fürdőkádban vagy a zuhany alatt vannak. A fűtőpanel fürdőkád, zuhanyzó vagy medence közvetlen közelében nem használható. A fűtőpanel nem használható, ha a hálózati kábel sérült. A kábel esetleges sérüléseit rendszeresen meg kell vizsgálni, különösen azután, ha egy ajtó összepréselte, vagy ha túlfeszítették. Ha hibát észlel, akkor húzza ki a hálózati csatlakozót, majd küldje el a gyártóhoz javításra. Az üveges fűtőpanel (üveg vagy tükör fűtőpanel) nem használható, ha az üvegpanel sérült. FIGYELEM: A készülék hőfokszabályozóval nem rendelkezik. A fűtőberendezést ne használják kis helyiségekben, ahol olyan emberek tartózkodnak, akik önmaguk nem képesek a helyiséget elhagyni, kivéve, ha állandó felügyeletük biztosított. Feltétlenül kövesse a szerelési útmutatót. Szerelési és működési tudnivalók Az infravörös fűtőpaneleket csak a csomagolásban található, eredeti rögzítő alkatrészekkel szabad felszerelni. Amennyiben a fűtőpaneleket nem az eredeti rögzítő alkatrészekkel szerelik fel, minden garancia ideértve a másodlagos károkat érvényét veszti. Az infravörös fűtőpanelek csak a HeatArt Vertriebs GmbH. kereteivel használhatók. Amennyiben a fűtőpaneleket nem az eredeti keretekkel használja, minden garancia ideértve a másodlagos, közvetett károkat érvényét veszti. 4

5 Általános szerelési útmutató Azt javasoljuk, hogy a beszerelést szakipari cég által végeztesse. Erősen szerelje fel a fűtőpanelt, a mellékelt rögzítő alkatrészekkel. Úgy telepítse a fűtőpanelt, hogy a csatlakozóaljzat a készülék alá kerüljön. Figyeljen arra, hogy a fűtőpanel és a fal közötti távolság minimum 30 milliméter legyen. Ez a távolság biztosított, ha az eredeti rögzítő alkatrészeket használja. Ne helyezze el nedves terület közelében. Tartson biztonságos távolságot fürdőkádtól, zuhanyzótól, mosogatótól stb. (ÖVE-EN 1, 4-es szakasz, VDE , 702, és 703-as szakasz). Minden más tárgytól való minimális távolság oldalirányban, előre és felfelé minden esetben legalább 50 centiméter legyen. Ne helyezze gyermekek által elérhető helyre. Ne helyezze a fűtőpanelt közvetlenül fali konnektor elé vagy alá. A fűtőpanel nedves helyiségekben csak vízálló csatlakozóba csatlakoztatható. Győződjön meg arról, hogy a beszerelést követően a fűtőpanel a hálózati csatlakozótól elérhető távolságba kerül, szükség esetén azonnal kihúzható, vagy közvetlen csatlakozás esetén az áramkör azonnal megszakítható, például egy biztonsági kapcsoló vagy egy azonnali megszakító segítségével. 5

6 Szerelési útmutató lépésről-lépésre Első lépés: Ellenőrizze, hogy a szereléshez szükséges minden eszköz, rendelkezésre áll. A szerelési készlet legalább 4 tiplit, 4 csavart és 2 biztosító csapszeget tartalmaz. Második lépés: Jelölje meg a fúrás helyét a falon. Használjon vízmértéket, hogy a fűtőpanel biztosan vízszintesen álljon. Ezen kívül ellenőrizze a fal teherbírását, és győződjön meg arról, hogy a tervezett fúrás mögött nem húzódik semmilyen vezeték. Harmadik lépés: Fúróval fúrjon négy megfelelő méretű lyukat. A fúrási mélység legalább 70mm legyen. Használjon megfelelő fúrót. Legyen óvatos az üreges téglákból és a gipszkartonból készült falak esetén. Negyedik lépés: Tegye mellékelt tipliket a kifúrt lyukakba. Ötödik lépés: Csavarja be a tiplikbe a mellékelt csavarokat villáskulccsal (10- es méret). A csavarok feje ne emelkedjen ki 10mm-nél jobban a tipliből. Hatodik lépés: Helyezze rá a fűtőpanelt a csavarokra, aztán csúsztassa azokat az akasztópánt keskeny bemetszésébe. Hetedik lépés: Végezetül a mellékelt két biztosító csapszeget helyezze el közvetlenül a felső két felfüggesztésnél lévő csavar feje mögé (az 1. ábra szerint). Nyolcadik lépés: Húzza meg a csavarokat egy megfelelő csavarhúzóval vagy franciakulccsal. 6

7 1. ábra 7

8 A fűtőelem működése A fűtőpanel összeszerelésekor, kérjük, vegye figyelembe az Általános szerelési útmutató -ban leírt tanácsokat. A fűtőpanelt csak biztonságos, az előírásoknak megfelelően telepített aljzatba csatlakoztassa (230V, 50Hz). Ha a fűtőpanelt hosszabb ideig nem használja, ajánlott a hálózati csatlakozót kihúzni. Tisztítás Tisztításkor a következő előírások szerint kell eljárnia: Tisztítás előtt húzza ki a hálózati csatlakozót az aljzatból, vagy megszakító segítségével szakítsa meg az áramkört, majd hagyja lehűlni a készüléket. Ne használjon tisztítószereket. A fűtőpanelt ne merítse vízbe tisztításhoz vagy lemosáshoz. Javítás Soha ne javítsa a fűtőpanelt saját kezűleg. Mindig forduljon a márkakereskedéshez. 8

9 A szemetesláda-szimbólum jelentése Kérjük, vegye figyelembe a következőket: A környezet védelme érdekében, az elektromos berendezésekből keletkező hulladékot ne dobja a háztartási hulladék közé. Használja a rendelkezésre álló hulladékgazdálkodási létesítmények adta lehetőséget a használaton kívüli elektronikai hulladékok és tartozékok kezelésére. Ön hozzájárul az újrahasznosításhoz és az elektronikai hulladékok más formában történő feldolgozásához. Kérjen további információt az illetékes hulladékkezelési cégről a helyi önkormányzattól. Megfelelőségi nyilatkozat A HeatArt Vertriebs GmbH megerősíti, hogy az általa forgalmazott fűtőpanelek megfelelnek az alábbi szabványok és irányelvek alapvető követelményeinek: EN EN EN50366 A HeatArt Vertriebs GmbH menedzsmentje. 9

10 Garancia A HeatArt Vertriebs GmbH. 60 hónap garanciát nyújt az általa forgalmazott fűtőelemekre. A garancia érvényességét a számla igazolja. 24 hónap garanciát nyújtunk az elektronikai alkatrészekre, a keretekre, valamint a rajzolt képek színtartósságára. A garancia ideje alatt az anyag,- vagy gyártási hibából eredő, a fűtőpanelt illetve a tartozékokat érintő hibákat térítésmentesen megjavítjuk, vagy kicseréljük. A garanciális szolgáltatás nem terjed ki a garancia meghosszabbítására, illetve nem jogosít új garanciális feltételekre. Az alábbi esetekre a garancia nem vonatkozik: Külső látható mechanikai sérülések, továbbá a nem megfelelő telepítés, helytelen kezelés, valamint a leszerelés során okozott sérülések esetén, illetve ha a sorozatszámot eltávolítják vagy olvashatatlanná teszik. A garancia harmadik, jogosulatlan fél belépésével megszűnik. A hibás készüléket és alkatrészeket eredeti csomagolásban a márkakereskedéshez kell elpostázni, a hiba részletes leírásával, minden tartozékkal, és a számla másolatával együtt. Az utánvéttel küldött küldeményeket nem vesszük át. 10

11 A garancia lejárata A garancia lejárata után a javítást a szakipari márkakereskedés végeheti el, a tulajdonos saját költségére. 11

12 Jegyzetek B-Side Kft. HUNGARY 1027 Budapest, Horváth u Web: 12
