1 Ku lönböző funkciójú felu gyeleti és mérőrelék Feszu ltségfelu gyelet Pozitív biztonsági logika, a felu gyelt tartományból való kilépéskor a záróérintkező nyit A jelalaktól fu ggetlen mérési módszer, 500 mintavételi ciklus 100 ms-on belu l Moduláris építési forma ipari és installációs célra 35 mm-es szerelősínre (EN TH35) pattintható A beállítási érték analóg módon állítható LED-es állapotjelző Egyfázisú 230V-os hálózati fesz. felu gyeletére Fix beállítású feszu ltségcsökkenési és növekedési relé Nagy késleltetésű visszakapcsolás a nagy bekapcsolási áramok okozta problémák elkeru lésére Egyfázisú 230V-os hálózati fesz. felu gyeletére Feszu ltségcsökkenési és növekedési reléként használható, a kapcsolási érték állítható Nagy késleltetésű visszakapcsolás a nagy bekapcsolási áramok okozta problémák elkeru lésére Névleges hálózati feszu ltség 230 V AC 50/60 Hz A kapcsolási érték rögzített nagyságú (0,75-1,2)U N A működési késleltetés ideje 5 min vagy 10 min lehet, áthidalással (5-9 kapcsok között) választható Névleges hálózati feszu ltség 230 V AC 50/60 Hz A kapcsolási érték (±5 ±20)%U N tartományban beállítható A bekapcsolás késleltetés ideje 5 min vagy 10 min lehet, kapcsolóval kiválasztható rögzített határérték Érintkezők jellemzői Érintkezők kialakítása Tartós határáram / max. bekapcs. áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: 30/110/220 V A Legkisebb kapcsolható terhelés mw (V/mA) Normál érintkező anyag Tápfeszu ltség jellemzői Névleges feszu ltség V AC (50/60 Hz) értékek U N V DC Névleges teljesítmény AC/DC VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Villamos élettartam AC1-nél ciklus A kapcsolási érték beállítási tartománya Bekapcsolási késleltetés / feléledési idő Nyugtázási (memória) funkció Galikus leválasztás: tápfesz. / mérőkör Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: 1 CO (váltóérintkező) 1 CO (váltóérintkező) 10/15 10/15 250/ / ,5 0,5 10/0,3/0,12 10/0,3/0, (5/5) 300 (5/5) / 4/ (0,75...1,2)U N (0,8...1,2)U N fix (0,75 1,2)U N beállítható (±5 ±20)% U N (5 vagy 10)min / < 0,5 s (5 vagy 10)min / < 0,5 s nincs nincs a feszu ltség felu gyelet miatt tárgytalan a feszu ltség felu gyelet miatt tárgytalan IP 20 IP 20 1

2 Ku lönböző funkciójú felu gyeleti és mérőrelék Feszu ltségfelu gyelet Pozitív biztonsági logika, a felu gyelt tartományból való kilépéskor a záróérintkező nyit A jelalaktól fu ggetlen mérési módszer, 500 mintavételi ciklus 100 ms-on belu l Moduláris építési forma ipari és installációs célra 35 mm-es szerelősínre (EN TH35) pattintható A beállítási érték analóg módon állítható LED-es állapotjelző Háromfázisú 400V-os hálózati fesz. felu gyeletére Feszu ltségcsökkenési és növekedési reléként használható, a kapcsolási érték állítható Nagy késleltetésű visszakapcsolás a nagy bekapcsolási áramok okozta problémák elkeru lésére Névleges hálózati feszu ltség 400 V AC 50/60 Hz A kapcsolási érték (±5 ±20)%U N tartományban beállítható A bekapcsolás késleltetés ideje 5 min vagy 10 min lehet, kapcsolóval választható Háromfázisú 400V-os hálózati fesz. felu gyeletére Feszu ltségcsökkenési és növekedési reléként használható, a feszu ltség csökkenés kapcsolási értéke állítható A lekapcsolás késleltetési ideje beállítható Beépített nyugtázás (kapcsoló "Memory ON" állásban) Névleges hálózati feszu ltség 400 V AC 50/60Hz A kapcs. érték beáll. tart. (0,8-0,95)U N >U>1,15U N A kikapcsolási késleltetés ideje (0,1 12)s tartományban szabadon beállítható A nyugtázás kapcsolóval választható A hibajelzés nyugtázása a kapcsoló ON helyzetből OFF helyzetbe mozdításával és vissza illetve a hálózati feszu ltség megszakításával lehetséges Érintkezők jellemzői Érintkezők kialakítása Tartós határáram / max. bekapcs. áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: 30/110/220 V A Legkisebb kapcsolható terhelés mw (V/mA) Normál érintkező anyag Tápfeszu ltség jellemzői Névleges feszu ltség V AC (50/60 Hz) értékek U N V DC Névleges teljesítmény AC/DC VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Villamos élettartam AC1-nél ciklus A kapcsolási érték beállítási tartománya Be- / kikapcsolási késleltetés / feléledési idő Nyugtázási (memória) funkció Galikus leválasztás: tápfesz. / mérőkör Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: 2 1 CO (váltóérintkező) 10/15 250/ ,5 10/0,3/0, (5/5) 400 4/ (0,8 1,2)U N beállítható (±5...±20)% U N (5 vagy 10)min / / < 0,5 s nincs a feszu ltség felu gyelet miatt tárgytalan IP 20 Nullfeszu ltségbiztos 1 CO (váltóérintkező) 10/15 250/ ,5 10/0,3/0, (5/5) 400 4/ (0,8 1,15)U N beállítható (0,8...0,95) U N fest 1,15 U N / (0,1...12)s / < 0,5 s a feszu ltség felu gyelet miatt tárgytalan IP 20

3 Ku lönböző funkciójú felu gyeleti és mérőrelék Feszu ltségfelu gyelet Pozitív biztonsági logika, a felu gyelt tartományból való kilépéskor a záróérintkező nyit A jelalaktól fu ggetlen mérési módszer, 500 mintavételi ciklus 100 ms-on belu l Moduláris építési forma ipari és installációs célra 35 mm-es szerelősínre (EN TH35) pattintható A beállítási érték analóg módon állítható LED-es állapotjelző Háromfázisú fesz.aszimmetria felu gyelete (állítható) önálló tápfeszu ltség nélku l Fesz. növekedés és csökkenés felu gyelete (a kapcsolási érték nem állítható) Fázissorrend ellenőrzése Fáziskiesés felu gyelete Névleges hálózati feszu ltség 400 V AC 50/60 Hz Az aszimmetria egy- vagy két fázisfeszu ltségre (-5-20) % U N tartományban állítható A működési feszu ltségérték U>1,11U N ellenőrzése A1(1) és/vagy A2(5) kapcsokon L1 L2 L /3022 A1 A2 A U= 400 V AC 3~ (50/60 Hz ) Háromfázisú fesz.aszimmetria felu gyelete (állítható) önálló tápfeszu ltséggel Fesz. növekedés és csökkenés felu gyelete (a kapcsolási érték állítható) Kikapcsolási késleltetés Fázissorrend ellenőrzése Fáziskiesés felu gyelete Névleges hálózati feszu ltség 400 V AC 50/60 Hz Aszimmetria (-5-15) % U N tartományban állítható Feszu ltségértékek ± (2 20) % UN tartományban állíthatók Kikapcsolási késleltetés (0,1 12) s-ra választható fesz.csökkenésre vagy növekedésre, aszimmetriánál Helytelen fázissorrend illetve a fáziskimaradás azonnali kikapcsolással jár N csak a /3022-nél 3~U ASY Érintkezők jellemzői Érintkezők kialakítása Tartós határáram / max. bekapcs. áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: 30/110/220 V A Legkisebb kapcsolható terhelés mw (V/mA) Normál érintkező anyag Tápfeszu ltség jellemzői Névleges feszu ltség V AC (50/60 Hz) értékek U N V DC Névleges teljesítmény AC/DC VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Villamos élettartam AC1-nél ciklus Beállítási értékek: feszu ltség / aszimmetria Kikapcsolási késleltetés / feléledési idő Nyugtázási (memória) funkció Galikus leválasztás: tápfesz. / mérőkör Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: CO (váltóérintkező) 10/15 250/ ,5 10/0,3/0, (5/5) 400 4/ (0,8...1,15)U N fix (0,7 U N és 1,11 U N ) / ( )% U N / < 0,5 s nincs a feszu ltség felu gyelet miatt tárgytalan IP 20 1 CO (váltóérintkező) 10/15 250/ ,5 10/0,3/0, (5/5) 230 4/ (0,8...1,15)U N ±(2...20)% U N / ( )% U N (0,1...12) / < 0,5 s nincs IP 20 3

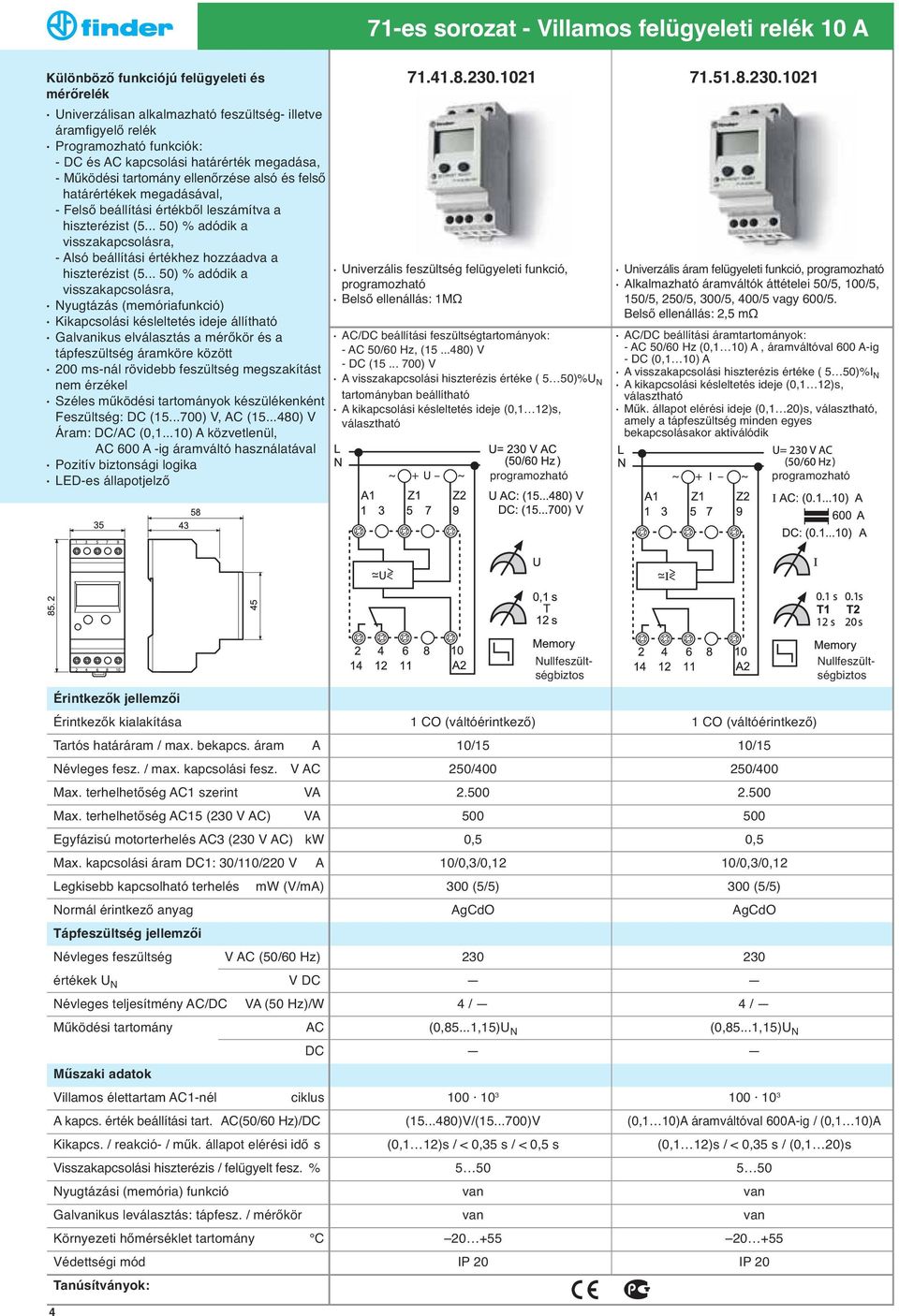

4 Ku lönböző funkciójú felu gyeleti és mérőrelék Univerzálisan alkalmazható feszu ltség- illetve áramfigyelő relék Programozható funkciók: - DC és AC kapcsolási határérték megadása, - Működési tartomány ellenőrzése alsó és felső határértékek megadásával, - Felső beállítási értékből leszámítva a hiszterézist ( ) % adódik a visszakapcsolásra, - Alsó beállítási értékhez hozzáadva a hiszterézist ( ) % adódik a visszakapcsolásra, Nyugtázás (memóriafunkció) Kikapcsolási késleltetés ideje állítható Galikus elválasztás a mérőkör és a tápfeszu ltség áramköre között 200 ms-nál rövidebb feszu ltség megszakítást nem érzékel Széles működési tartományok készu lékenként Feszu ltség: DC ( ) V, AC ( ) V Áram: DC/AC (0,1...10) A közvetlenu l, AC 600 A -ig áramváltó használatával Pozitív biztonsági logika LED-es állapotjelző Univerzális feszu ltség felu gyeleti funkció, programozható Belső ellenállás: 1MΩ AC/DC beállítási feszu ltségtartományok: - AC 50/60 Hz, ( ) V - DC ( ) V A visszakapcsolási hiszterézis értéke ( 5 50)%U N tartományban beállítható A kikapcsolási késleltetés ideje (0,1 12)s, választható programozható Univerzális áram felu gyeleti funkció, programozható Alkalmazható áramváltók áttételei 50/5, 100/5, 150/5, 250/5, 300/5, 400/5 vagy 600/5. Belső ellenállás: 2,5 mω AC/DC beállítási áramtartományok: - AC 50/60 Hz (0,1 10) A, áramváltóval 600 A-ig - DC (0,1 10) A A visszakapcsolási hiszterézis értéke ( 5 50)%I N A kikapcsolási késleltetés ideje (0,1 12)s, választható Műk. állapot elérési ideje (0,1 20)s, választható, amely a tápfeszu ltség minden egyes bekapcsolásakor aktiválódik programozható Érintkezők jellemzői Érintkezők kialakítása Tartós határáram / max. bekapcs. áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: 30/110/220 V A Legkisebb kapcsolható terhelés mw (V/mA) Normál érintkező anyag Tápfeszu ltség jellemzői Névleges feszu ltség V AC (50/60 Hz) értékek U N V DC Névleges teljesítmény AC/DC VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Villamos élettartam AC1-nél ciklus A kapcs. érték beállítási tart. AC(50/60 Hz)/DC Kikapcs. / reakció- / műk. állapot elérési idő s Visszakapcsolási hiszterézis / felu gyelt fesz. % Nyugtázási (memória) funkció Galikus leválasztás: tápfesz. / mérőkör Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: 1 CO (váltóérintkező) 1 CO (váltóérintkező) 10/15 10/15 250/ / ,5 0,5 10/0,3/0,12 10/0,3/0, (5/5) 300 (5/5) / 4 / (0,85...1,15)U N (0,85...1,15)U N ( )V/( )V Nullfeszu ltségbiztos Nullfeszu ltségbiztos (0,1 10)A áramváltóval 600A-ig / (0,1 10)A (0,1 12)s / < 0,35 s / < 0,5 s (0,1 12)s / < 0,35 s / (0,1 20)s IP 20 IP 20 4

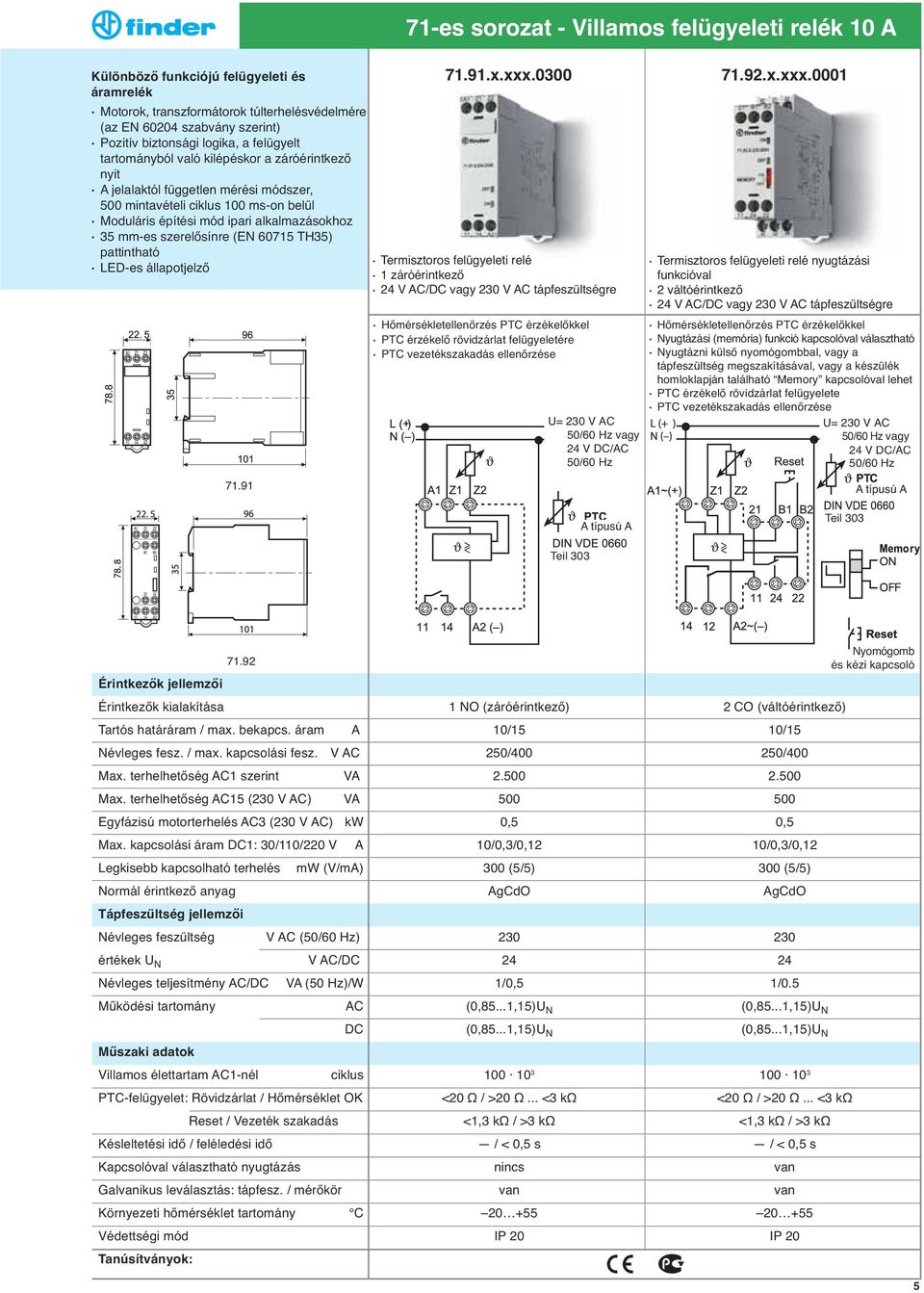

5 Ku lönböző funkciójú felu gyeleti és áramrelék Motorok, transzformátorok túlterhelésvédelmére (az EN szabvány szerint) Pozitív biztonsági logika, a felu gyelt tartományból való kilépéskor a záróérintkező nyit A jelalaktól fu ggetlen mérési módszer, 500 mintavételi ciklus 100 ms-on belu l Moduláris építési mód ipari alkalmazásokhoz 35 mm-es szerelősínre (EN TH35) pattintható LED-es állapotjelző es sorozat - Villamos felu gyeleti relék 10 A x.xxx.0300 Termisztoros felu gyeleti relé 1 záróérintkező 24 V AC/DC vagy 230 V AC tápfeszu ltségre Hőmérsékletellenőrzés PTC érzékelőkkel PTC érzékelő rövidzárlat felu gyeletére PTC vezetékszakadás ellenőrzése U= 230 V AC 50/60 Hz vagy 24 V DC/AC 50/60 Hz x.xxx.0001 Termisztoros felu gyeleti relé nyugtázási funkcióval 2 váltóérintkező 24 V AC/DC vagy 230 V AC tápfeszu ltségre Hőmérsékletellenőrzés PTC érzékelőkkel Nyugtázási (memória) funkció kapcsolóval választható Nyugtázni ku lső nyomógombbal, vagy a tápfeszu ltség megszakításával, vagy a készu lék homloklapján található Memory kapcsolóval lehet PTC érzékelő rövidzárlat felu gyelete PTC vezetékszakadás ellenőrzése U= 230 V AC 50/60 Hz vagy 24 V DC/AC 50/60 Hz A típusú A A típusú A Teil 303 Teil Érintkezők jellemzői Érintkezők kialakítása Tartós határáram / max. bekapcs. áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetőség AC1 szerint VA Max. terhelhetőség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: 30/110/220 V A Legkisebb kapcsolható terhelés mw (V/mA) Normál érintkező anyag Tápfeszu ltség jellemzői Névleges feszu ltség V AC (50/60 Hz) értékek U N V AC/DC Névleges teljesítmény AC/DC VA (50 Hz)/W Működési tartomány AC DC Műszaki adatok Villamos élettartam AC1-nél ciklus PTC-felu gyelet: Rövidzárlat / Hőmérséklet OK Reset / Vezeték szakadás Késleltetési idő / feléledési idő Kapcsolóval választható nyugtázás Galikus leválasztás: tápfesz. / mérőkör Környezeti hőmérséklet tartomány C Védettségi mód Tanúsítványok: 1 NO (záróérintkező) 2 CO (váltóérintkező) 10/15 10/15 250/ / ,5 0,5 10/0,3/0,12 10/0,3/0, (5/5) 300 (5/5) /0,5 1/0.5 (0,85...1,15)U N (0,85...1,15)U N (0,85...1,15)U N (0,85...1,15)U N <20 Ω / >20 Ω... <3 kω <20 Ω / >20 Ω... <3 kω <1,3 kω / >3 kω <1,3 kω / >3 kω / < 0,5 s / < 0,5 s nincs IP 20 IP 20 Nyomógomb és kézi kapcsoló 5

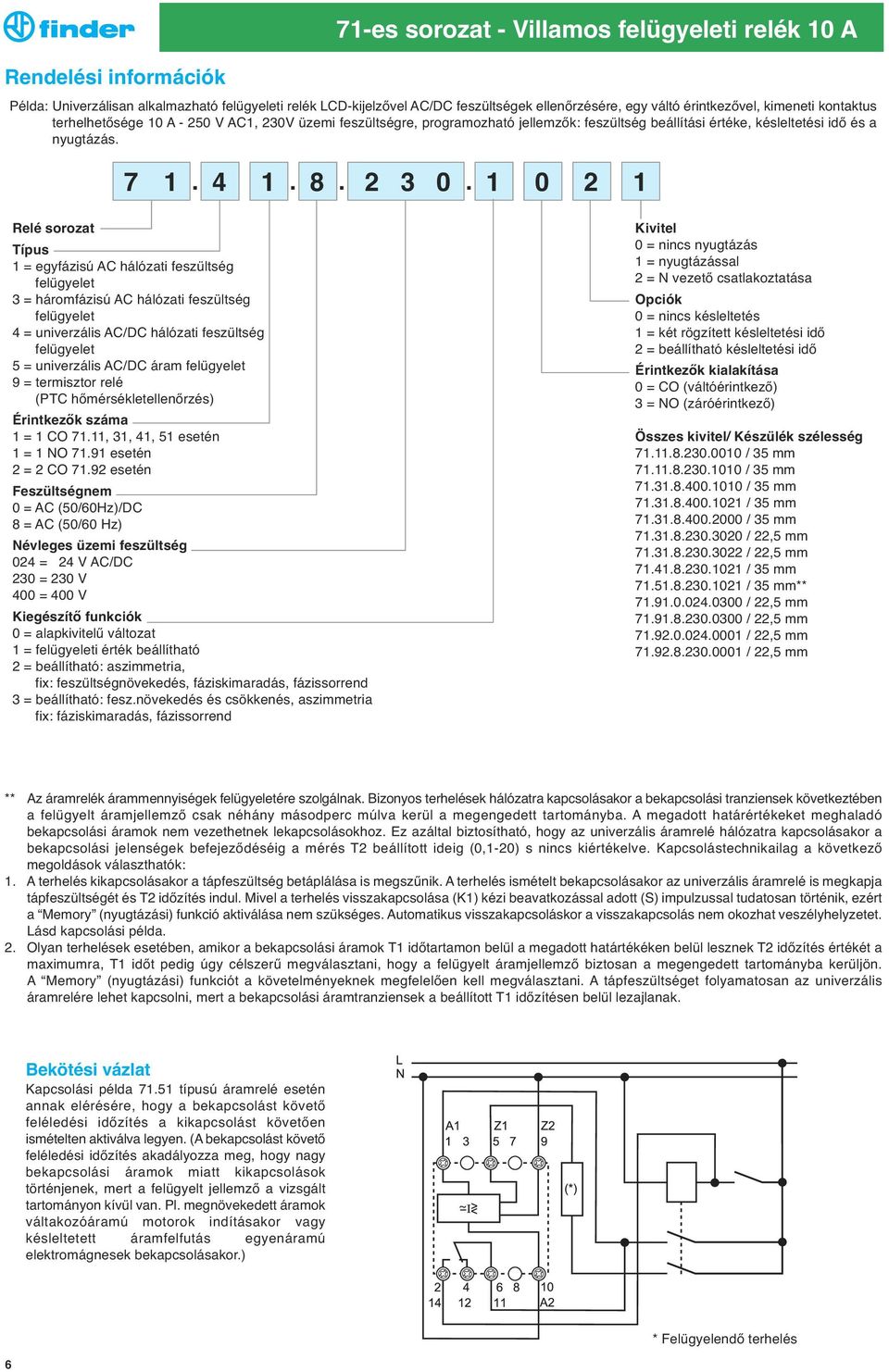

6 Rendelési információk Példa: Univerzálisan alkalmazható felu gyeleti relék LCD-kijelzővel AC/DC feszu ltségek ellenőrzésére, egy váltó érintkezővel, kimeneti kontaktus terhelhetősége 10 A V AC1, 230V u zemi feszu ltségre, programozható jellemzők: feszu ltség beállítási értéke, késleltetési idő és a nyugtázás Relé sorozat Típus 1 = egyfázisú AC hálózati feszu ltség felu gyelet 3 = háromfázisú AC hálózati feszu ltség felu gyelet 4 = univerzális AC/DC hálózati feszu ltség felu gyelet 5 = univerzális AC/DC áram felu gyelet 9 = termisztor relé (PTC hőmérsékletellenőrzés) Érintkezők száma 1 = 1 CO 71.11, 31, 41, 51 esetén 1 = 1 NO esetén 2 = 2 CO esetén Feszu ltségnem 0 = AC (50/60Hz)/DC 8 = AC (50/60 Hz) Névleges u zemi feszu ltség 024 = 24 V AC/DC 230 = 230 V 400 = 400 V Kiegészítő funkciók 0 = alapkivitelű változat 1 = felu gyeleti érték beállítható 2 = beállítható: aszimmetria, fix: feszu ltségnövekedés, fáziskimaradás, fázissorrend 3 = beállítható: fesz.növekedés és csökkenés, aszimmetria fix: fáziskimaradás, fázissorrend Kivitel 0 = nincs nyugtázás 1 = nyugtázással 2 = N vezető csatlakoztatása Opciók 0 = nincs késleltetés 1 = két rögzített késleltetési idő 2 = beállítható késleltetési idő Érintkezők kialakítása 0 = CO (váltóérintkező) 3 = NO (záróérintkező) Összes kivitel/ Készu lék szélesség / 35 mm / 35 mm / 35 mm / 35 mm / 35 mm / 22,5 mm / 22,5 mm / 35 mm / 35 mm** / 22,5 mm / 22,5 mm / 22,5 mm / 22,5 mm ** Az áramrelék árammennyiségek felu gyeletére szolgálnak. Bizonyos terhelések hálózatra kapcsolásakor a bekapcsolási tranziensek következtében a felu gyelt áramjellemző csak néhány másodperc múlva keru l a megengedett tartományba. A megadott határértékeket meghaladó bekapcsolási áramok nem vezethetnek lekapcsolásokhoz. Ez azáltal biztosítható, hogy az univerzális áramrelé hálózatra kapcsolásakor a bekapcsolási jelenségek befejeződéséig a mérés T2 beállított ideig (0,1-20) s nincs kiértékelve. Kapcsolástechnikailag a következő megoldások választhatók: 1. A terhelés kikapcsolásakor a tápfeszu ltség betáplálása is megszűnik. A terhelés ismételt bekapcsolásakor az univerzális áramrelé is megkapja tápfeszu ltségét és T2 időzítés indul. Mivel a terhelés visszakapcsolása (K1) kézi beavatkozással adott (S) impulzussal tudatosan történik, ezért a Memory (nyugtázási) funkció aktiválása nem szu kséges. Automatikus visszakapcsoláskor a visszakapcsolás nem okozhat veszélyhelyzetet. Lásd kapcsolási példa. 2. Olyan terhelések esetében, amikor a bekapcsolási áramok T1 időtartamon belu l a megadott határtékéken belu l lesznek T2 időzítés értékét a maximumra, T1 időt pedig úgy célszerű megválasztani, hogy a felu gyelt áramjellemző biztosan a megengedett tartományba keru ljön. A Memory (nyugtázási) funkciót a követelményeknek megfelelően kell megválasztani. A tápfeszu ltséget folyamatosan az univerzális áramrelére lehet kapcsolni, mert a bekapcsolási áramtranziensek a beállított T1 időzítésen belu l lezajlanak. Bekötési vázlat Kapcsolási példa típusú áramrelé esetén annak elérésére, hogy a bekapcsolást követő feléledési időzítés a kikapcsolást követően ismételten aktiválva legyen. (A bekapcsolást követő feléledési időzítés akadályozza meg, hogy nagy bekapcsolási áramok miatt kikapcsolások történjenek, mert a felu gyelt jellemző a vizsgált tartományon kívu l. Pl. megnövekedett áramok váltakozóáramú motorok indításakor vagy késleltetett áramfelfutás egyenáramú elektromágnesek bekapcsolásakor.) 6 * Felu gyelendő terhelés

7 Általános jellemzők Szigetelési tulajdonságok Szigetelés koordináció: EN :2204, VDE 0435 T 201 szerint Névleges szigetelési feszu ltség V 250 Névleges lökőfeszu ltség állóság kv 4 Légszennyezettségi fokozat 3 Túlfeszu ltség kategória III Villamos szilárdság az (A1, A2, A3, B1, B2) kivezetések és V AC a (11, 12, 14) kivezetések, illetve a (Z1, Z2) csatlakozók között kv (1,2/50 μs) 6 Dielektromos szilárdság a nyitott érintkezők között V AC EMC - zavartűrés A vizsgálat fajtája Szabvány előírás Próbafeszu ltség Elektrosztatikus kisu lés az érintkezőkön keresztu l EN kv a levegőn keresztu l EN kv Elektromágneses HF-mező ( ) MHz EN V/m Gyorstranziens (burst) (5-50 ns, 5 khz) (A1, A2, A3, B1, B2) és ( Z1, Z2)-nél EN kv Lökőfesz. (1,2/50 μs) (A1, A2, A3, B1, B2) közös módusú EN kv és (Z1, Z2)-nél differenciál módusú EN kv Vezetett elektromágneses HF-jel (0, ) MHz az A1 - A2 kivezetéseken EN V EMC - zavarkibocsátás, elektromágneses mezők EN B osztály Egyéb műszaki adatok Névl.feszu ltség- és áramértékek Típus Kontaktusáthidalás az időzítéshez V / ma 230 V / Z1 Z2 bemeneteken Típus 71.91, PTC hőmérsékletmérés V / ma 24 V / 2,4 A vezérlővezeték hossza a feszu ltség bemeneteknél Típus 71.11, Kontaktusáthidalás az időzítéshez m 150 / / a vezeték hossza mérőbemenetekhez Típus Feszu ltségmérés m 150 / 50 (A vezetékhossz megadásánál figyelembe Típus Árammérés m 150 / 50 vett kapacitás értéke 10 nf / 100 m) Típus 71.91, PTC hőmérsékletmérés m 50 / 50 Mérési elv Típus 71.11, 71.31, 71.41, 71.51, Számtani középérték képzése a felu gyelt jelből, 50 μs-os 71.91, ciklusidővel mintavételezve 4 periódus hosszában. 200 ms-ot meg nem haladó rövid idejű fesz.kimaradás nincs figyelembe véve. Biztonsági működési logika Típus 71.11, 71.31, 71.41, 71.51, Ha a felu gyelt vill. menny. pill. értéke a megengedett tartományban 71.91, a munkaáramú érintkező zárt helyzetű. Pozitív biztonsági logika Teljes működőképesség elérési ideje Típus 71.11, 71.31, 71.41, 71.51, 0,5 s (az u zemi feszu ltség bekapcsolásától számítva) 71.91, Hőleadás a környezet felé az érintkezők terhelése nélku l W 4 a megadott tartós határáramnál W 5 Megengedett raktározási hőmérséklet C Készu lékház védettségi módja EN IP 20 Meghúzási nyomaték Nm 0,8 Max. beköthető vezetékkeresztmetszet tömör vezető sodrott vezető mm 2 0,5 (2x2,5) (2x1,5) AWG 20 (2x14) (2x16) 7

8 Működési jellemzők áttekintése Felu gyelt villamos mennyiség Időzítések Üzemi feszu ltség Készu lék ház Kimenet Felu gyeleti relétípus 1~ 230 V hálózat, feszu ltségcsökkenés és növekedés 3~ 400 V hálózat, feszu ltségcsökkenés és növekedés 3~ 400 V hálózat, fázisaszimmetria 3~ 400 V hálózat, fáziskimaradás 3~ 400 V hálózat, fázissorrend DC feszu ltség ( ) V feszu ltségcsökkenés és növekedés AC feszu ltség ( ) V feszu ltségcsökkenés és növekedés DC áram (0,1...10) A áramcsökkenés és növekedés AC áram (0,1...10) A vagy (áramváltóval 600 A-ig) áramcsökkenés és növekedés Hőmérséklet, PTC-ellenállás, mérővezeték szakadása / rövidzárlata Beállítható megszólalási ku szöb Nyugtázó (memóriafunkció) Késleltetés ideje 5/10 min választható Késleltetés ideje (0,1 12) s beállítható Teljes műk.-kép. elérési ideje (0,1 20) s beállítható a bekapcs. áramlökés nem vezet téves kioldáshoz 24 V AC/DC 230 V AC 400 V AC 35 mm-es sorbaépíthető kivitel 22,5 mm-es szélességű ipari kivitel Relés kimenet, 250 V AC / 10 A CO = váltóérintkező, NO = záróérintkező CO CO CO CO CO CO CO CO CO NO NO CO CO Áramváltó Kereskedelmi forgalomban beszerzendő 8

9 A készu lékek feliratozásának ismertetése, a LED-jelzések illetve LCD feliratok magyarázata Felu gyeleti relék LCD kijelző nélku l ON Zöld színű folyamatos LED-jelzés: a tápfeszu ltség rendben és a mérőkör aktív. DEF Hibaállapot fellépésekor alapbeállítás szerint: a felu gyelt jellemző (a fázisaszimmetria ASY LED-el kijelezve) a beállított határértéket meghaladja. Piros LED villog: az időzítés folyamatban, a kimeneti kontaktus állapota a működési diagram szerinti. Piros LED világít: a kimeneti relé elejtett, a (6-2) kontaktus kikapcsolt helyzetű. ASY A fázisaszimmetria értéke a megadott határokon kívu l. LED világít: a kimeneti relé elejtett állapotú, a (6-2) kontaktus kikapcsolt helyzetű. LEVEL A felu gyelt jellemző %-os értékének a beállítása a névleges értékhez viszonyítva. TIME A késleltetés ideje percben vagy másodpercben. MEMORY ON A nyugtázási funkció bekapcsolva: a beállítási határérték meghaladásakor a kimeneti relé elejtett marad, a (6-2) kontaktus kikapcsolt helyzetű marad a hibaállapot megszűntét követően is. A hibajelzés nyugtázása a tápfeszu ltség megszakításával vagy a , x.xxx.0001 típusú készu lékeknél a homlokoldalon található Memory kapcsolóval, vagy a x.xxx.0001 típusú készu léknél ku lső nyugtázó nyomógombbal vagy a és típusú készu lékeknél a SET/RESET nyomógomb 1 s-ig történő megnyomásával lehetséges. Ha a nyugtázást követően a felu gyelt jellemző a megengedett tartományban, akkor a kimeneti (6-2) záróérintkező zár. MEMORY OFF A nyugtázási funkció kikapcsolva: a beállítási határérték meghaladása után a kimeneti relé nem marad elejtve, a (6-2) kontaktus bekapcsolt helyzetű lesz a hibaállapot megszűntét követően. A felu gyelt villamos berendezés, pl. motor ismét indítható, a villamos berendezés újra működik. Felu gyeleti relék LCD kijelzővel SET/RESET Beállítások érvényesítése vagy visszavonása és sor. felu gyeleti relék esetén. Lásd a készu lékek használati útmutatóját. SELECT A kívánt paraméter kiválasztása a és sor. programozható felu gyeleti relék esetén. Lásd a készu lékek használati útmutatóját. DEF Hibaállapot fellépésekor a piros LED folyamatosan világít vagy villog. PROG Modus A SET/RESET és SELECT nyomógombok 3 s-ig történő egyuẗtes megnyomásával lehet a paraméterező módba belépni. A készu lék kijelzőjén megjelenik 1 s-ig a "prog" u zenet. A SELECT nyomógombbal lehet az AC vagy DC u zemmódot kiválasztani, amit a SET / RESET nyomógombbal kell megerősíteni. A SELECT nyomógomb ismételt megnyomásával lehet "Up, Lo, Up/Lo" beállítások közu l választani SET/RESET használatával. Az Up és/vagy az Lo kiválasztása után a Hys felirat jeleneik meg, amelynek kiválasztásával a megengedett tartományt tudjuk meghatározni. Így pl. Up=250 V értéknél és 60 V hiszterézisértéknél a felu gyelt tartomány ( ) V, vagy Lo=3,5 A értéknél és 1,2 A hiszterézisértéknél a felu gyelt tartomány (3,5...4,7) A. A SET megnyomását követően lehet a következő programozási lépéshez jutni, beállítani a parméterértékeket illetve engedélyezni a Memory funkciót (nyugtázás) "Yes, No" választásával. Ha az összes paraméter rögzítve lett, a programozási lépések végét "End" u zenet jelzi. A paraméterezés A SET/RESET nyomógomb ismételt megnyomásával a mért mennyiség pillanatnyi értéke lesz kijelezve, vagy a "0", lépéseinek rövid ha Z1, Z2 (5 és 9) mérőbemenetekhez nincs mérendő mennyiség csatlakoztatva vagy értéke zérus. ismertetése Ha a programozást félbeszakítottuk, mielőtt a kijelzőn megjelenő, a programozás végét jelentő END feliratot a SET/RESET nyomógombbal nyugtáztuk volna, akkor a tápfeszu ltség kimaradása után az előző beállítás marad érvényben. Program A SELECT nyomógomb legalább 1 s-ig történő lenyomásával lehet a paraméter beállítások lekérdezésének u zemmódjába bejutni. lekérdezése A SELECT ismételt megnyomásával lehet sorban egymás után a beállított paramétereket kiolvasni. M (memória) villog A nyugtázási funkció működésbe lépett, a hibajelzést nyugtázni a SET/RESET nyomógomb legalább 1 s-ig történő lenyomásával lehet. LCD kijelző V = Volt Level= Beállítási érték t1 = T1 = Időzítési érték, amikor a rövididejű A = Amper Hys = Hiszterézis változások nincsenek figyelembe véve Up = Felső határérték mínusz hiszterézis M = Memória, nyugtázás t 2 = T 2 - Az áramfigyelő relék esetében Lo = Alsó határérték plusz hiszterézis Yes = Igen, műk. memóriával (71.51 típus) időzítés, amikor a bekap- UpLo= Alsó és felső határértékkel megadott tartomány no = Nem, műk. mem. nélk. csolási áram nincs figyelembe véve 9

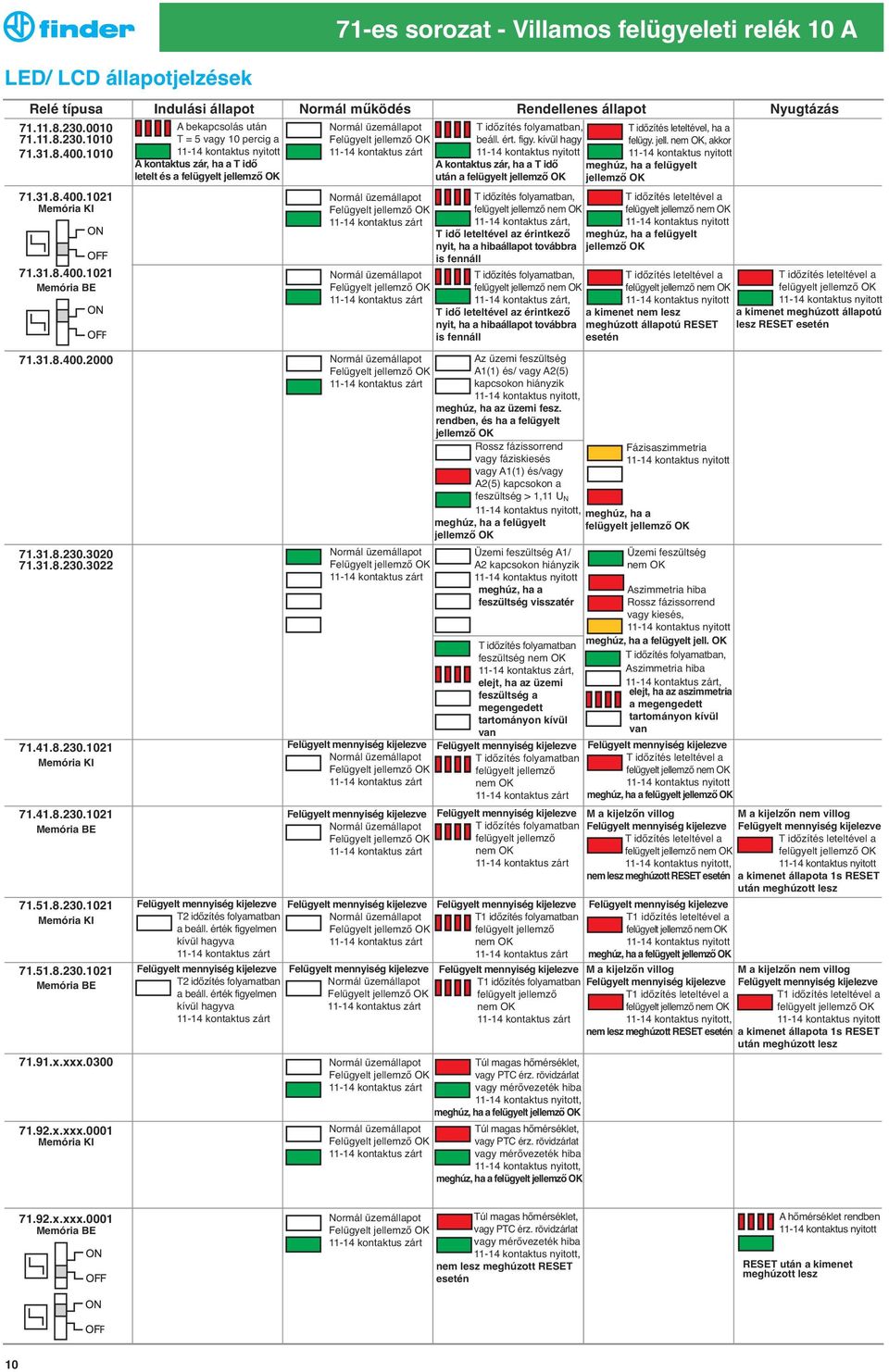

10 71-es sorozat - Villamos felu gyeleti relék 10 A LED/ LCD állapotjelzések Relé típusa A bekapcsolás után T = 5 vagy 10 percig a A kontaktus zár, ha a T idő letelt és a felu gyelt jellemző OK Normál működés Rendellenes állapot Nyugtázás T időzítés folyamatban, T időzítés leteltével, ha a beáll. ért. figy. kívu l hagy felu gy. jell. nem OK, akkor A kontaktus zár, ha a T idő meghúz, ha a felu gyelt után a felu gyelt jellemző OK jellemző OK T időzítés leteltével a T időzítés folyamatban,, meghúz, ha a felu gyelt T idő leteltével az érintkező nyit, ha a hibaállapot továbbra jellemző OK is fennáll T időzítés leteltével a T időzítés leteltével a T időzítés folyamatban, felu gyelt jellemző OK, a kimenet meghúzott állapotú a kimenet nem lesz T idő leteltével az érintkező lesz RESET esetén nyit, ha a hibaállapot továbbra meghúzott állapotú RESET esetén is fennáll Az u zemi feszu ltség A1(1) és/ vagy A2(5) kapcsokon hiányzik, meghúz, ha az u zemi fesz. rendben, és ha a felu gyelt jellemző OK Rossz fázissorrend Fázisaszimmetria vagy fáziskiesés vagy A1(1) és/vagy A2(5) kapcsokon a feszu ltség > 1,11 UN, meghúz, ha a meghúz, ha a felu gyelt felu gyelt jellemző OK jellemző OK Memória KI Memória BE Memória KI Memória BE Memória KI Memória BE Üzemi feszu ltség A1/ A2 kapcsokon hiányzik meghúz, ha a feszu ltség visszatér M a kijelzőn nem villog Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve M a kijelzőn villog T időzítés folyamatban Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve felu gyelt jellemző T időzítés leteltével a T időzítés leteltével a nem OK felu gyelt jellemző OK, nem lesz meghúzott RESET esetén a kimenet állapota 1s RESET után meghúzott lesz Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve T2 időzítés folyamatban T1 időzítés folyamatban a beáll. érték figyelmen felu gyelt jellemző kívu l hagyva nem OK Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve T2 időzítés folyamatban T1 időzítés folyamatban a beáll. érték figyelmen felu gyelt jellemző kívu l hagyva nem OK Túl magas hőmérséklet, vagy PTC érz. rövidzárlat vagy mérővezeték hiba, meghúz, ha a felu gyelt jellemző OK x.xxx.0001 Túl magas hőmérséklet, vagy PTC érz. rövidzárlat vagy mérővezeték hiba, meghúz, ha a felu gyelt jellemző OK Túl magas hőmérséklet, vagy PTC érz. rövidzárlat vagy mérővezeték hiba, nem lesz meghúzott RESET esetén x.xxx.0001 Memória BE Üzemi feszu ltség nem OK Aszimmetria hiba Rossz fázissorrend vagy kiesés, T időzítés folyamatban meghúz, ha a felu gyelt jell. OK T időzítés folyamatban, feszu ltség nem OK Aszimmetria hiba,, elejt, ha az u zemi elejt, ha az aszimmetria feszu ltség a a megengedett megengedett tartományon kívu l tartományon kívu l Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve T időzítés leteltével a T időzítés folyamatban felu gyelt jellemző nem OK meghúz, ha a felu gyelt jellemző OK x.xxx.0300 Memória KI 10 Indulási állapot Felu gyelt mennyiség kijelezve T1 időzítés leteltével a meghúz, ha a felu gyelt jellemző OK M a kijelzőn nem villog M a kijelzőn villog Felu gyelt mennyiség kijelezve Felu gyelt mennyiség kijelezve T1 időzítés leteltével a T1 időzítés leteltével a felu gyelt jellemző OK, nem lesz meghúzott RESET esetén a kimenet állapota 1s RESET után meghúzott lesz A hőmérséklet rendben RESET után a kimenet meghúzott lesz

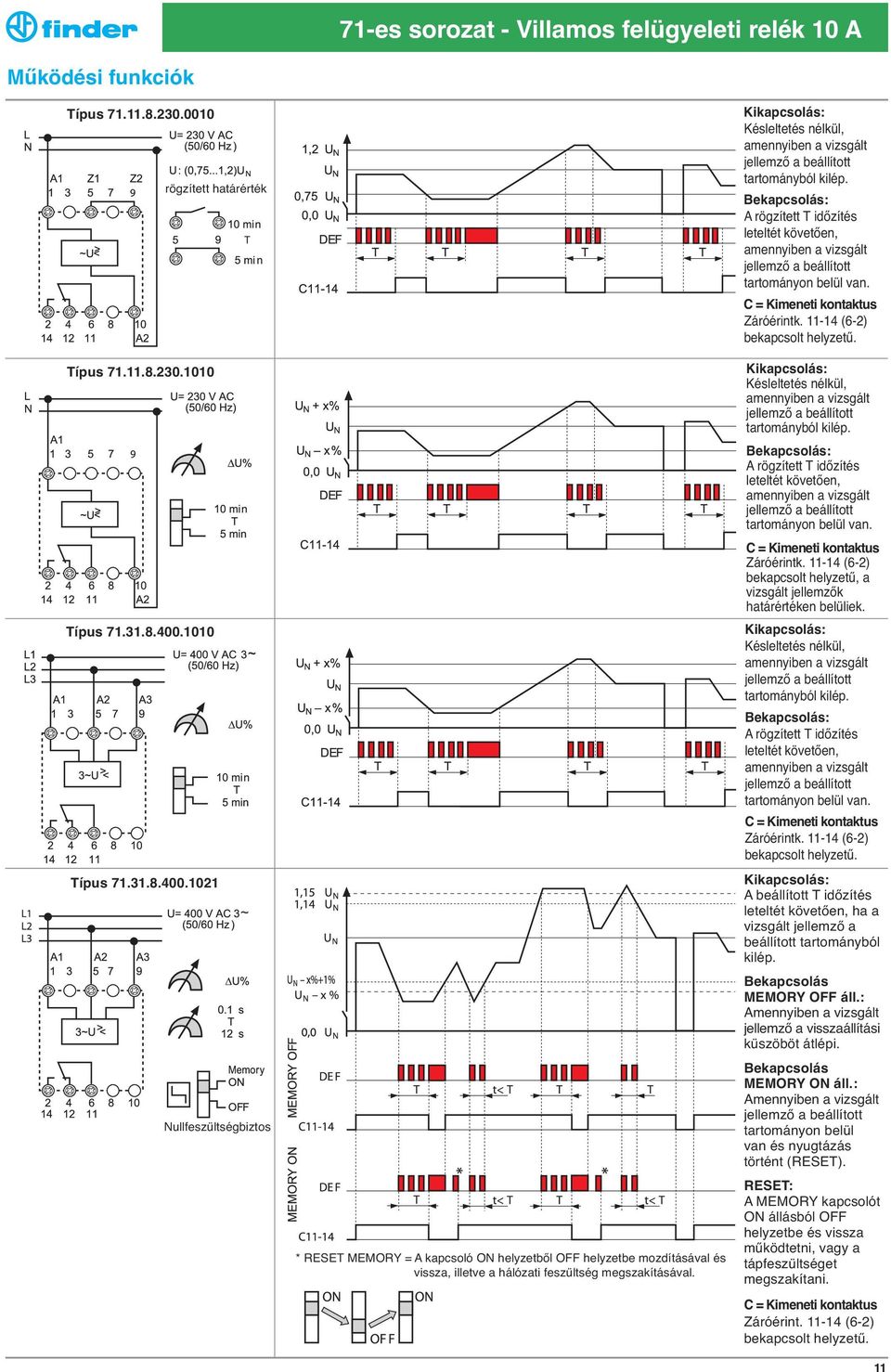

11 Működési funkciók Típus rögzített határérték Típus Típus Típus Nullfeszu ltségbiztos * RESET MEMORY = A kapcsoló ON helyzetből OFF helyzetbe mozdításával és vissza, illetve a hálózati feszu ltség megszakításával. Késleltetés nélku l, amennyiben a vizsgált jellemző a beállított tartományból kilép. Bekapcsolás: A rögzített T időzítés leteltét követően, amennyiben a vizsgált jellemző a beállított tartományon belu l. Záróérintk (6-2) bekapcsolt helyzetű. Késleltetés nélku l, amennyiben a vizsgált jellemző a beállított tartományból kilép. Bekapcsolás: A rögzített T időzítés leteltét követően, amennyiben a vizsgált jellemző a beállított tartományon belu l. Záróérintk (6-2) bekapcsolt helyzetű, a vizsgált jellemzők határértéken belu liek. Késleltetés nélku l, amennyiben a vizsgált jellemző a beállított tartományból kilép. Bekapcsolás: A rögzített T időzítés leteltét követően, amennyiben a vizsgált jellemző a beállított tartományon belu l. Záróérintk (6-2) bekapcsolt helyzetű. A beállított T időzítés leteltét követően, ha a vizsgált jellemző a beállított tartományból kilép. Bekapcsolás MEMORY OFF áll.: Amennyiben a vizsgált jellemző a visszaállítási ku szöböt átlépi. Bekapcsolás MEMORY ON áll.: Amennyiben a vizsgált jellemző a beállított tartományon belu l és nyugtázás történt (RESET). RESET: A MEMORY kapcsolót ON állásból OFF helyzetbe és vissza működtetni, vagy a tápfeszu ltséget megszakítani. Záróérint (6-2) bekapcsolt helyzetű. 11

12 Működési funkciók L1 L2 L3 Típus A1 A2 A U= 400 V AC 3~ (50/60 Hz ) Fázisaszimmetria, rossz fázissorrend vagy fáziskimaradás felléptekor. LED ASY sárga Fázisaszimmetria 3~U ASY LED DEF piros A feszu ltség értéke az A1(1) és vagy A2(5) mérőbemeneteken > 1,11U N, rossz fázissorrend, fáziskimaradás A3(9) mérőbemeneten. LED ON zöld A mérőrendszer aktív állapotú, a mérőbemenetek (A1-A2 ill. 1-5) érzékelik a hálózati feszu ltséget. Záróérintk (6-2) bekapcsolt helyzetű. Típus /3022 N csak a /3022-nél Késleltetett kikapcsolás: Feszu ltségcsökkenés vagy növekedés, aszimmetria esetén. Azonnali kikapcsolás: Helytelen fázissorrendnél vagy fáziskiesésre. LED U% piros Feszu ltségcsökkenés vagy növekedés. LED ASY sárga Fázisaszimmetria * Feszu ltségcsökkenés vagy növekedés esetén, illetve aszimmetria hibánál a relé csak a beállított működési késleltetést követően (0,1 12) s ejt el. A kikapcsolási késleltetés időzítése alatt villog ΔU %- illetve ASY-LED. A villogás a működési diagramban nincs ábrázolva. Ha az u zemi tápfeszu ltség meg, zöld LED világít. (esetenként a zöld LED-et a ΔU%-LED elnyomhatja). * LED Fázis piros Helytelen fázissorrend vagy fáziskiesés. C= Kimeneti kontaktus Záróérintkező zárt, ha nincs hibaállapot 12

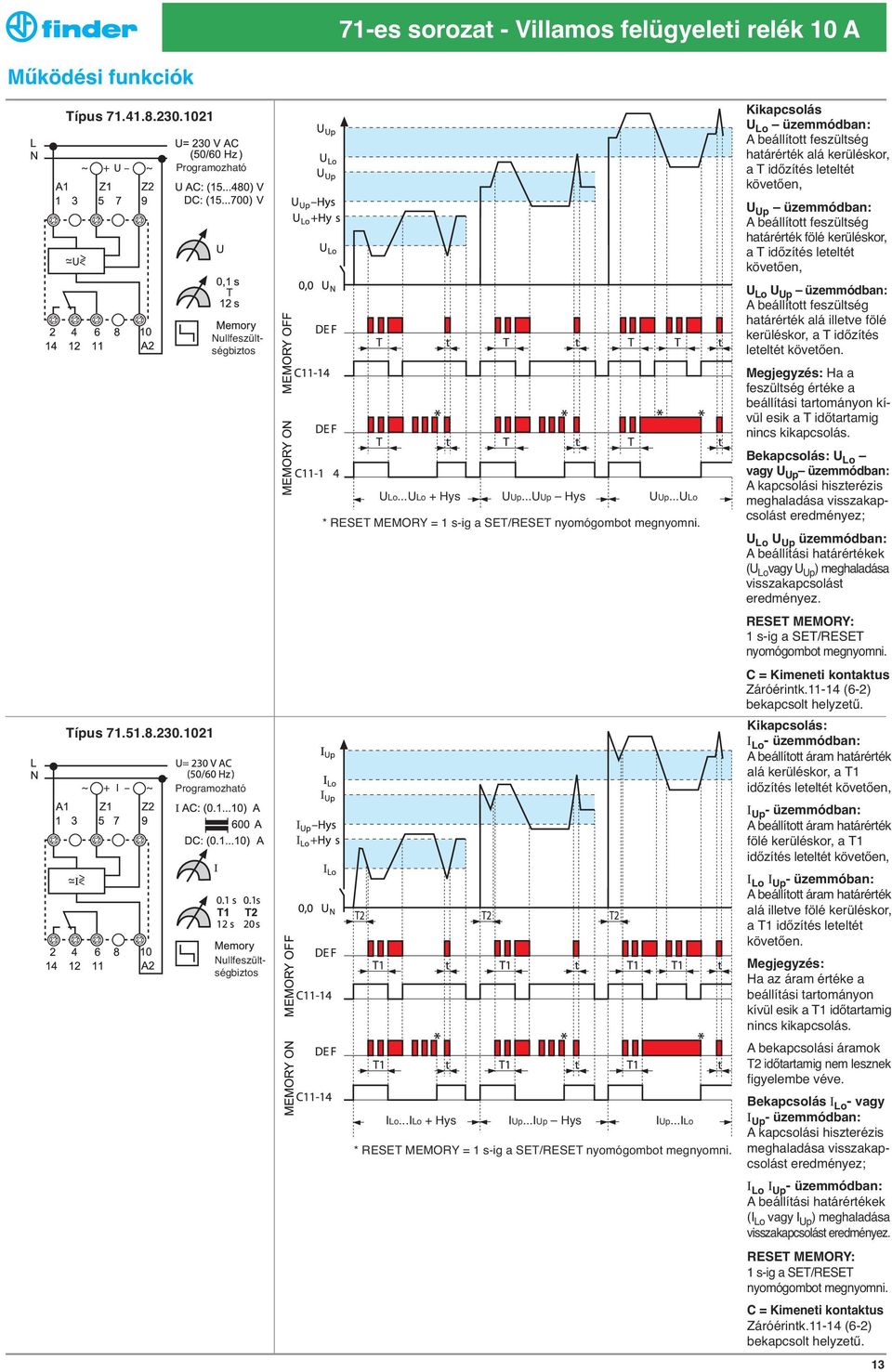

13 Működési funkciók Típus Programozható Típus Programozható Nullfeszu ltségbiztos Nullfeszu ltségbiztos ULo...ULo + Hys UUp...UUp Hys UUp...ULo * RESET MEMORY = 1 s-ig a SET/RESET nyomógombot megnyomni. ILo...ILo + Hys IUp...IUp Hys IUp...ILo * RESET MEMORY = 1 s-ig a SET/RESET nyomógombot megnyomni. Kikapcsolás U Lo u zemmódban: A beállított feszu ltség határérték alá keru léskor, a T időzítés leteltét követően, U Up u zemmódban: A beállított feszu ltség határérték fölé keru léskor, a T időzítés leteltét követően, U Lo U Up u zemmódban: A beállított feszu ltség határérték alá illetve fölé keru léskor, a T időzítés leteltét követően. Megjegyzés: Ha a feszu ltség értéke a beállítási tartományon kívu l esik a T időtartamig nincs kikapcsolás. Bekapcsolás: U Lo vagy U Up u zemmódban: A kapcsolási hiszterézis meghaladása visszakapcsolást eredményez; U Lo U Up u zemmódban: A beállítási határértékek (U Lo vagy U Up ) meghaladása visszakapcsolást eredményez. RESET MEMORY: 1 s-ig a SET/RESET nyomógombot megnyomni. Záróérintk (6-2) bekapcsolt helyzetű. I Lo - u zemmódban: A beállított áram határérték alá keru léskor, a T1 időzítés leteltét követően, I Up - u zemmódban: A beállított áram határérték fölé keru léskor, a T1 időzítés leteltét követően, I Lo I Up - u zemmóban: A beállított áram határérték alá illetve fölé keru léskor, a T1 időzítés leteltét követően. Megjegyzés: Ha az áram értéke a beállítási tartományon kívu l esik a T1 időtartamig nincs kikapcsolás. A bekapcsolási áramok T2 időtartamig nem lesznek figyelembe véve. Bekapcsolás I Lo - vagy I Up - u zemmódban: A kapcsolási hiszterézis meghaladása visszakapcsolást eredményez; I Lo I Up - u zemmódban: A beállítási határértékek (I Lo vagy I Up ) meghaladása visszakapcsolást eredményez. RESET MEMORY: 1 s-ig a SET/RESET nyomógombot megnyomni. Záróérintk (6-2) bekapcsolt helyzetű. 13

14 Működési funkciók Típus x.xxx.0300 U= 230 V AC 50/60 Hz vagy 24 V DC/AC 50/60 Hz Teil 303 A típusú A * PTC-mérővez. szakadás ** PTC-érzékelő rövidzárlat PTC-mérővezeték szakadásakor: R PTC >(2,5...3,6)kΩ PTC érzékelő rövidzárlatakor: R PTC <20Ω áramkimaradáskor. Bekapcsolás: PTC-a felu gyelt hőmérséklet a megengedett tartományban: R PTC >(1,0...1,5)kΩ Záróérintkező (6-2) bekapcsolt helyzetű, a hőmérséklet a megengedett tartományban. Típus x.xxx.0001 U= 230 V AC 50/60 Hz vagy 24 V DC/AC 50/60 Hz Teil 303 A típusú A Nyomógomb és kézi kapcsoló * PTC mérővezeték szakadás ** PTC érzékelő rövidzárlat *** RESET MEMORY = nyugtázás hibaállapoti kikapcsolást követően 1. A tápfeszu ltség megszakításával vagy 2. B1-B2 kapcsokhoz csatlakoztatott ku lső visszaállító nyomógomb működtetésével vagy 3. A készu léken lévő memóriakapcsoló működtetésével az alábbiak szerint PTC-mérővezeték szakadásakor: R PTC >(2,5...3,6) kω PTC-érzékelő rövidzárlatakor: R PTC <20Ω áramkimaradáskor. Bekapcsolás: PTC-a felu gyelt hőmérséklet a megengedett tartományban: R PTC >(1,0...1,5) kω Visszakapcsolás MEMORY OFF áll.: Amennyiben a felu gyelt hőmérséklet a visszaállítási ku szöböt meghaladja. Visszakapcsolás MEMORY ON áll.: Amennyiben a felu gyelt hőmérséklet a visszaállítási ku szöböt meghaladja és nyugtázás történt. RESET MEMORY: (nyugtázás) MEMORY kapcsolót ON állásból OFF helyzetbe és vissza állítani, vagy a tápfeszu ltséget megszakítani vagy ku lső nyugtázással. Záróérintkező (11-14) és (21-24) bekapcsolt helyzetű: a hőmérséklet a megengedett tartományban. Nyitóérintkező (21-22) és (11-12) bekapcsolt helyzetű: a termisztorrelé nem kap tápfeszu ltséget vagy a hőmérséklet a megengedett tartományon kívu l. 14

300 (5/5) 300 (5/5) Normál érintkező anyag Tápfeszu ltség jellemzői 230 230 értékek U N. (0,8...1,2)U N DC Műszaki adatok Villamos élettartam AC1-nél

300 (5/5) 300 (5/5) Normál érintkező anyag Tápfeszu ltség jellemzői 230 230 értékek U N. (0,8...1,2)U N DC Műszaki adatok Villamos élettartam AC1-nél 71- - Villamos felu gyeleti relék 10 A 71- Ku lönböző funkciójú felu gyeleti és mérőrelék Feszu ltségfelu gyelet Pozitív biztonsági logika, a felu gyelt tartományból való kilépéskor a záróérintkező nyit
