88-as sorozat - Többfunkciós dugaszolható idõrelék 5-8 A

Átírás

1 88-as sorozat - öbbfunkciós dugaszolható idõrelék 5-8 A öbbfunkciós idõrelék több feszültségû változatban homloklapra szereléshez illetve foglalatba dugaszolható kivitelben mûködési funkció választható 14 idõtartomány 0,05 s-tól 100 h-ig Foglalatok csavaros csatlakozással és dugaszolható kivezetésekkel pólusú foglalatba dugaszolható (24 230) V AC/DC 7 idõzítési funkció idõzítés megszakítható 8-pólusú foglalatba dugaszolható (24 230) V AC/DC 6 idõzítési funkció késleltetett és azonnali mûk. érintkezõk AI: meghúzás késleltetés DI: bekapcsolást törlõ GI: ütemadó (0,5 s), beállított késleltetéssel W: impulzusrelé (villogó) Vezérlés A1(2)-re kötött indító kontaktussal Al a: meghúzás késleltetés (2 késleltetett érintkezõ) Al b: meghúzás késleltetés Dl a: bekapcsolást törlõ (2 késleltetett érintkezõ) Dl b: bekapcsolást törlõ GI: ütemadó (0,5 s), beállított késleltetéssel W: impulzusrelé (villogó) BE: CE: DE: ejtés késleltetés meghúzás és ejtés késleltetés impulzus átformáló (bekapcsolást törlõ) Vezérlés 21(6)-re kötött indító kontaktussal A1 A C1 C2 = idõzítés szüneteltetése = indító kontaktus = visszaállító kontaktus Érintkezõk jellemzõi Érintkezõk kialakítása artós határáram / max. bekapcsolási áram A Névleges fesz. / max. kapcsolási fesz. V AC Max. terhelhetõség AC1 szerint VA Max. terhelhetõség AC15 (230 V AC) VA Egyfázisú motorterhelés AC3 (230 V AC) kw Max. kapcsolási áram DC1: 30/110/220 V A 2 CO (váltóérintkezõ) 2 CO (váltóérintkezõ) 8/15 5/10 250/ / ,3 0,125 8/0,3/0,12 5/0,3/0,12 Legkisebb kapcsolható terhelés mw/(v/ma) 300 (5/5) 500 (5/5) Normál érintkezõ anyag AgNi AgCdO ápfeszültség jellemzõi Névleges feszültség ( N ) V AC(50/60Hz) értékek V DC Névleges teljesítmény AC/DC VA (50Hz)/W 2,5 (230 V)/1 (24 V) 2,5 (230 V)/1,5 (24 V) Mûködési tartomány V AC V DC Mûszaki adatok Idõzítés beállítási tartománya (0,05s 5h) - (0,05s 10h) - (0,05s 50h) - (0,05s 100h) Ismétlési pontosság % ± 1 ± 1 Újraéledési idõ ms Legrövidebb vezérlõimpulzus hossza ms 50 Beállítási pontosság (teljes skálaértékre) % ± 3 ± 3 Villamos élettartam AC1-nél ciklus Környezeti hõmérséklettartomány C Védettség I 40 I 40 anúsítványok: 259

2 endelési információk 88-as sorozat - öbbfunkciós dugaszolható idõrelék 5-8 A élda: 88-as sorozat, többfunkciós és többfeszültségû idõrelé, 2 váltóérintkezõ - 8 A, tápfeszültség (24 230) V AC/DC orozat ípus 0 = idõzítési funkció forgatókapcsolóval választható meghúzás késleltetés bekapcsolást törlõ ütemadó (0,5s) beállított késleltetéssel villogó relé impulzusindítással ejtéskésleltetés meghúzás- és ejtés késleltetés impulzusátformáló (bekapcsolást törlõ) 1 = idõzítési funkció forgatókapcsolóval választható meghúzás késleltetés ** bekapcsolást törlõ ** ütemadó (0,5s) beállított késleltetéssel villogó relé impulzus- és szünetindítással* Érintkezõk száma 2 = 2 CO (váltóérintkezõ) Kivitel 2 = alapváltozat Névleges üzemi feszültség 230 = (24 230)V AC/DC Megjegyzés: ekintettel kell arra lenni, hogy a 2-es kivitelû relék esetében a régebbi 1-es és 0-ás változathoz képest az idõzítõ funkciók és a vezérlési lehetõségek kibõvültek. A tápfeszültség csatlakozókapcsok és az érintkezõk kivezetései megmaradtak. Az 5, 6 és 7 jelû kapcsok funkciója a típusnál megváltozott. * Új, a 2-es kiviteltõl megjelent funkció ** Választható: 2 késleltetett mûködésû váltóérintkezõ, vagy 1 késleltetett + 1 azonnali mûk. váltóérintkezõ ápfeszültség típusa 0 = AC (50/60 Hz)/DC EMC - zavartûrés Vizsgálat módja zabvány elõírás róbafeszültség Elektrosztatikus kisülés - az érintkezõkön keresztül EN kv - a levegõn keresztül EN kv Elektromágneses HF-mezõ ( ) MHz EN V/m Gyorstranziens vezetett zavar (5-50 ns, 5 khz) az A1 - A2 kivezetéseken EN kv Lökõfeszültség (1,2/50 μs) - közös módusú EN kv - differenciál módusú EN kv Vezetett elektromágneses HF-jel (0,15 80) MHz az A1-A2 kivezetéseken EN V Az idõzítési funkció és az idõtartomány beállítása E Funkcióválasztó forgatókapcsoló AI, DI, GI, W, BE, CE,DE AI a, AI b, DI a, DI b, GI, W D Idõskála választó forgatókapcsoló 0,5, 1, 5, 10 H Idõtartomány választó forgatókapcs. s, min, h, 10h Az idõtartományok beállítási táblázata (Elvégezhetõ a D és H kapcsolókkal) D H s min h x10h 0,5 0,5 s 0,5 min 0,5 h 5 h 1 1 s 1 min 1 h 10 h 5 5 s 5 min 5 h 50 h s 10 min 10 h 100 h Figyelem: Az idõzítési funkciót és a mûködési idõket feszültségmentes állapotban kell beállítani. A mûködési funkciók és a beállítások kijelzése A B C D F E G H A B C F G árga LED: tápfeszültség rendben () iros LED: idõzítés folyamatban (C) Kiválasztott idõtartomány ablaka Kiválasztott idõzítési funkció ablaka Kiválasztott idõskála 260

3 88-as sorozat - öbbfunkciós dugaszolható idõrelék 5-8 A Idõzítési funkciók = üzemi feszültség = indító kontaktus LED - es állapotjelzés (sárga) LED - es állapotjelzés (piros) Üzemi feszültség Kimeneti relé Kapcsoló kontaktus helyzete nyitott zárt = idõzítés szüneteltetése = idõzítés visszaállítás = záróérintkezõ kapcsolási állapota kikapcsolva idõzítés után idõzítés után meghúzott áll. Bekötési vázlatok ípus Vezérlés az A1(2)-re kötött indítókontaktussal t< (AI) Meghúzás késleltetésû relé A hálózati feszültség () relére (A1-A2, 2-10) kapcsolásakor az idõzítés indul. Az elõre beállított idõkésleltetés letelte után a záróérintkezõ zár. t< (DI) Bekapcsolást törlõ relé A hálózati feszültség () relére (A1-A2, 2-10) kapcsolásakor a záróérintkezõ azonnal zár. Az idõkésleltetés leteltét követõen a záróérintkezõ nyit. 0.5s (GI) Impulzusadó (0,5s) relé A hálózati feszültség () relére (A1-A2, 2-10) kapcsolásakor az idõzítés indul. Az elõre beállított idõkésleltetés letelte után a záróérintkezõ 0,5s-ig zár. t< (W) Villogó relé (szimmetrikus), impulzus indítással A hálózati feszültség () relére (A1-A2, 2-10) kapcsolásakor a záróérintkezõ azonnal zár. Az idõrelé a meghúzott és elejtett állapotokat veszi fel ismétlõdõen. (impulzusidõ = szünetidõ) Vezérlés a 21(6)-re kötött indítókontaktussal t< (BE) Ejtés késleltetésû relé A hálózati feszültség () folyamatosan a relére (A1-A2, 2-10) van kapcsolva. A vezérlõ kontaktus () zárásakor az azonnali mûködésû záróérintkezõ zár. A vezérlõkontaktus nyitásakor indul az idõzítés, amely leteltét követõen a záróérintkezõ nyit. (CE) Meghúzás- és ejtés késleltetetésû relé A hálózati feszültség () folyamatosan a relére (A1-A2) van kapcsolva. A vezérlõ kontaktus () 21(6)-re csatlakoztatva. Az idõkésleltetés leteltét követõen a záróérintkezõ zár. A vezérlõkontaktus nyitásakor újraindul az idõzítés, amely leteltét követõen a záróérintkezõ nyit. t< (DE) Bekapcsolást törlõ relé A hálózati feszültség () folyamatosan a relére (A1-A2, 2-10) van kapcsolva. A vezérlõ kontaktus () zárásakor az azonnali mûködésû záróérintkezõ zár. Az elõre beállított idõkésleltetés letelte után a záróérintkezõ nyit. () EE (az idõzítési funkció visszaállítása) A visszaállító kontaktus (2-7) rövid ideig történõ zárása az idõzítést nullázza, annak nyitásakor az idõzítés újra kezdõdik. Ez a mûködésmód valamennyi funkciónál használható. () AE (az idõzítési funkció szüneteltetése) A szüneteltetõ kontaktus (2-5) zárása az idõzítést megállítja, a relé kapcsolási állapota, az érintkezõk helyzete nem változik. A kontaktus nyitásakor az idõzítés folytatódik. Ez a mûködésmód valamennyi funkciónál használható. 261

4 88-as sorozat - öbbfunkciós dugaszolható idõrelék 5-8 A Idõzítési funkciók Bekötési vázlatok ípus = üzemi feszültség, = a jelû záróérintkezõ állapota, = a jelû záróérintkezõ állapota Vezérlés az A1(2)-re kötött indítókontaktussal A1 A C1 C2 (AI a) Meghúzás késleltetésû relé (2 késleltetett mûk. érintkezõ) A hálózati feszültség () relére (2-7) kapcsolásakor az idõzítés indul. Az elõre beállított idõkésleltetés letelte után a záróérintkezõk (C1,C2) zárnak. (AI b) Meghúzás késleltetésû relé A hálózati feszültség () relére (2-7) kapcsolásakor az idõzítés indul. Az azonnali mûködésû érintkezõ (C1) zár, az elõre beállított idõkésleltetés letelte után a másik záróérintkezõ (C2) is zár. (DI a) Bekapcsolást törlõ relé (2 késleltetett mûk. érintkezõ) A hálózati feszültség () relére (2-7) kapcsolásakor a záróérintkezõk (C1,C2) azonnal zárnak. Az idõkésleltetés leteltét követõen a záróérintkezõk nyitnak. (DI b) Bekapcsolást törlõ relé A hálózati feszültség () relére (2-7) kapcsolásakor a záróérintkezõk (C1,C2) azonnal zárnak. Az idõkésleltetés leteltét követõen (C2) záróérintkezõ nyit. (C1) záróérintkezõ a tápfeszültség lekapcsolásakor nyit. 0.5s (GI) Impulzusadó (0,5s) relé A hálózati feszültség () relére (A1-A2) kapcsolásakor az idõzítés indul. Az elõre beállított idõkésleltetés letelte után mindkét záróérintkezõ 0,5s-ig zár. t< (W) Villogó relé (szimmetrikus), impulzus és szünet indítással A hálózati feszültség () relére (A1-A2, 2-7) kapcsolásakor az egyik záróérintkezõ (C1) zár majd a beállított késleltetést követõen nyit. Az idõrelé a meghúzott és elejtett állapotokat veszi fel ismétlõdõen. (impulzusidõ = szünetidõ) A másik zárórérintkezõ (C2) mindig ellentétes kapcsolási helyzetben van. 262

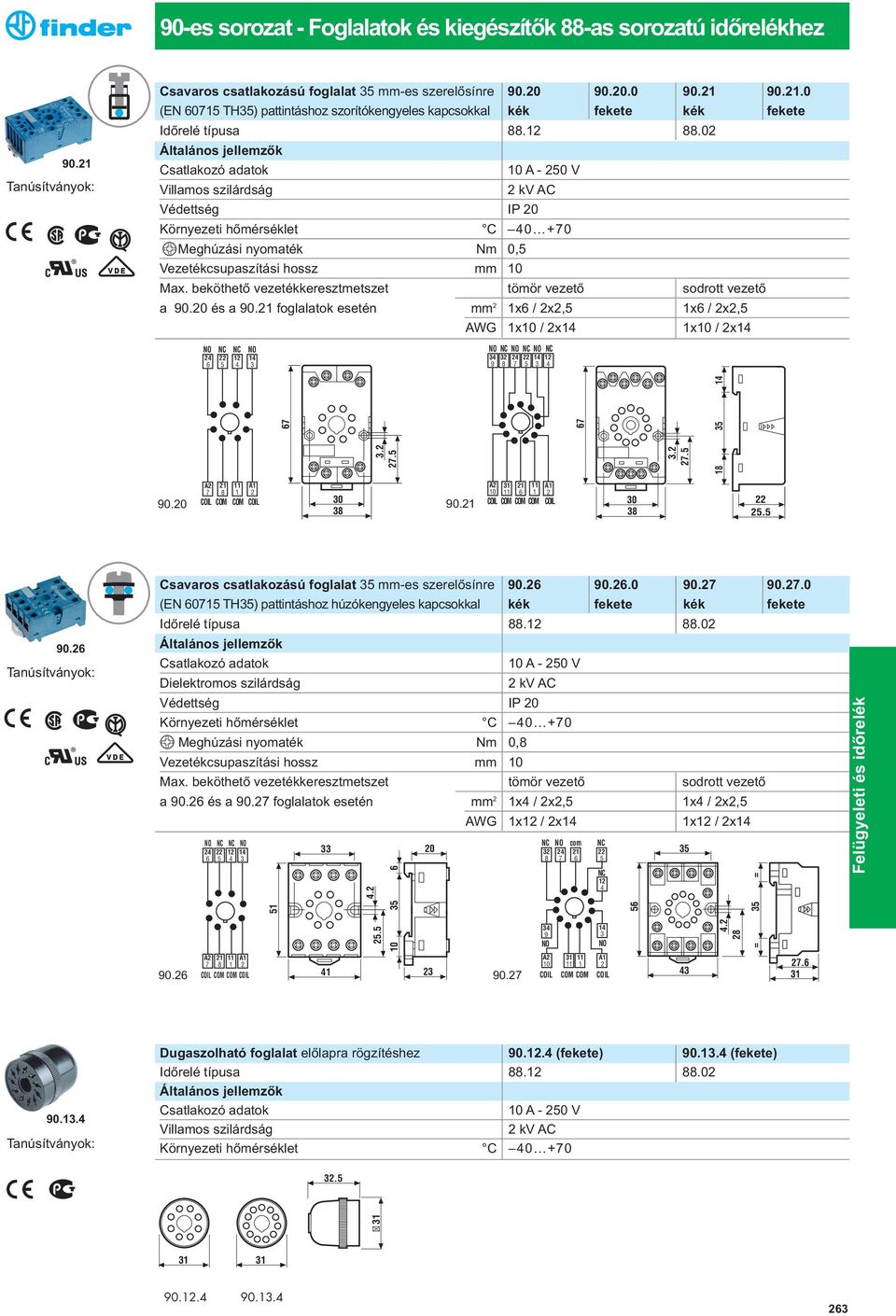

5 90-es sorozat - Foglalatok és kiegészítõk 88-as sorozatú idõrelékhez anúsítványok: Csavaros csatlakozású foglalat mm-es szerelõsínre (EN H) pattintáshoz szorítókengyeles kapcsokkal kék fekete kék fekete Villamos szilárdság Védettség I 20 Meghúzási nyomaték Nm 0,5 Vezetékcsupaszítási hossz mm 10 Max. beköthetõ vezetékkeresztmetszet tömör vezetõ sodrott vezetõ a és a foglalatok esetén mm 2 1x6 / 2x2,5 1x6 / 2x2,5 AWG 1x10 / 2x14 1x10 / 2x14 NO NC NC NO NO NC NO NC NO NC Ø A COM 11 1 COM A A A COM COM COM anúsítványok: Csavaros csatlakozású foglalat mm-es szerelõsínre (EN H) pattintáshoz húzókengyeles kapcsokkal kék fekete kék fekete Dielektromos szilárdság Védettség I 20 Meghúzási nyomaték Nm 0,8 Vezetékcsupaszítási hossz mm 10 Max. beköthetõ vezetékkeresztmetszet tömör vezetõ sodrott vezetõ a és a foglalatok esetén mm 2 1x4 / 2x2,5 1x4 / 2x2,5 AWG 1x12 / 2x14 1x12 / 2x14 NO NC NC NO NC NO com NC 22 5 NC = NO 14 3 NO = A A COM COM A COM COM A anúsítványok: Dugaszolható foglalat elõlapra rögzítéshez (fekete) (fekete) Villamos szilárdság
