Az átkapcsoló. Izzófoglalat E 10 Műszaki adatok: max. feszültség: 42V Izzófoglalat E 14. max. feszültség: 42V

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Az átkapcsoló. Izzófoglalat E 10 Műszaki adatok: max. feszültség: 42V 06170.00. Izzófoglalat E 14. max. feszültség: 42V 06171.00"

Átírás

1 Elektromos kapcsolódoboz rendszer Az elektromosságtani bevezető kísérletekhez: Alkalmazható tanulói és bemutató kísérleteknél, rögzítés»pass«kettős karmantyúval Ütésálló műanyag ház érintésbiztos zárt aljjal Az áram útja és a kapcsolási folyamatok jól megfigyelhetők Csatlakoztatás 4mm-es kapcsolóhüvelyeken keresztül A dobozok rövidzár-dugókkal szorosan összekapcsolhatók Méretek: 120mm x 90mm x 30mm Az átkapcsoló P Egy átkapcsolónak (váltókapcsolónak) három csatlakozója van. Ezek segítségével a két fogyasztóból vagy az egyik vagy a másik lehet bekapcsolva. Kivonat az elemjegyzékből Cikkszám/Menny, Váltókapcsoló, egypólusú Izzófoglalat E Elemdoboz Elem 4,5V, 3R 12 DIN Állványtalp -PASS Állványrúd -PASS-, l = 400mm Állványrúd -PASS-, l = 630mm Kettős karmantyú -PASS Összekötő kábel, 25cm, 32A, piros Összekötő kábel, 25cm, 32A, kék Izzólámpák 4V/0,04A, E10, 10darab Fizikai szemléltető kísérletek, C kiadás ( ) Izzófoglalat E 10 max. feszültség: 42V Izzófoglalat E 14 max. feszültség: 42V

2 Elemdoboz Egy 4,5V-os laposelem ( ) elhelyezésére; csatlakoztatás két 4mm-es kapcsolóhüvelyen keresztül Kapcsolódoboz Használható pl. 19mm hüvelytávolságú dugaszolható elemek párhuzamos vagy soros kapcsolására. Rövidzár-dugókkal vagy dugaszolható elemekkel tetszőlegesen sok kapcsolódoboz összekapcsolható. terhelhetőség: 250V/10A Megszakító Használható be- vagy kikapcsolóként; kapcsolókar. terhelhetőség: 250V~/10A Váltókapcsoló, egypólusú Használható átkapcsolóként ill. be- vagy kikapcsolóként; kapcsolókar. terhelhetőség: 250V~/10A Keresztkapcsoló Az összekötött kapcsolókar-párok működtetésével történik meg a pólusváltás. terhelhetőség: 250V~/10A

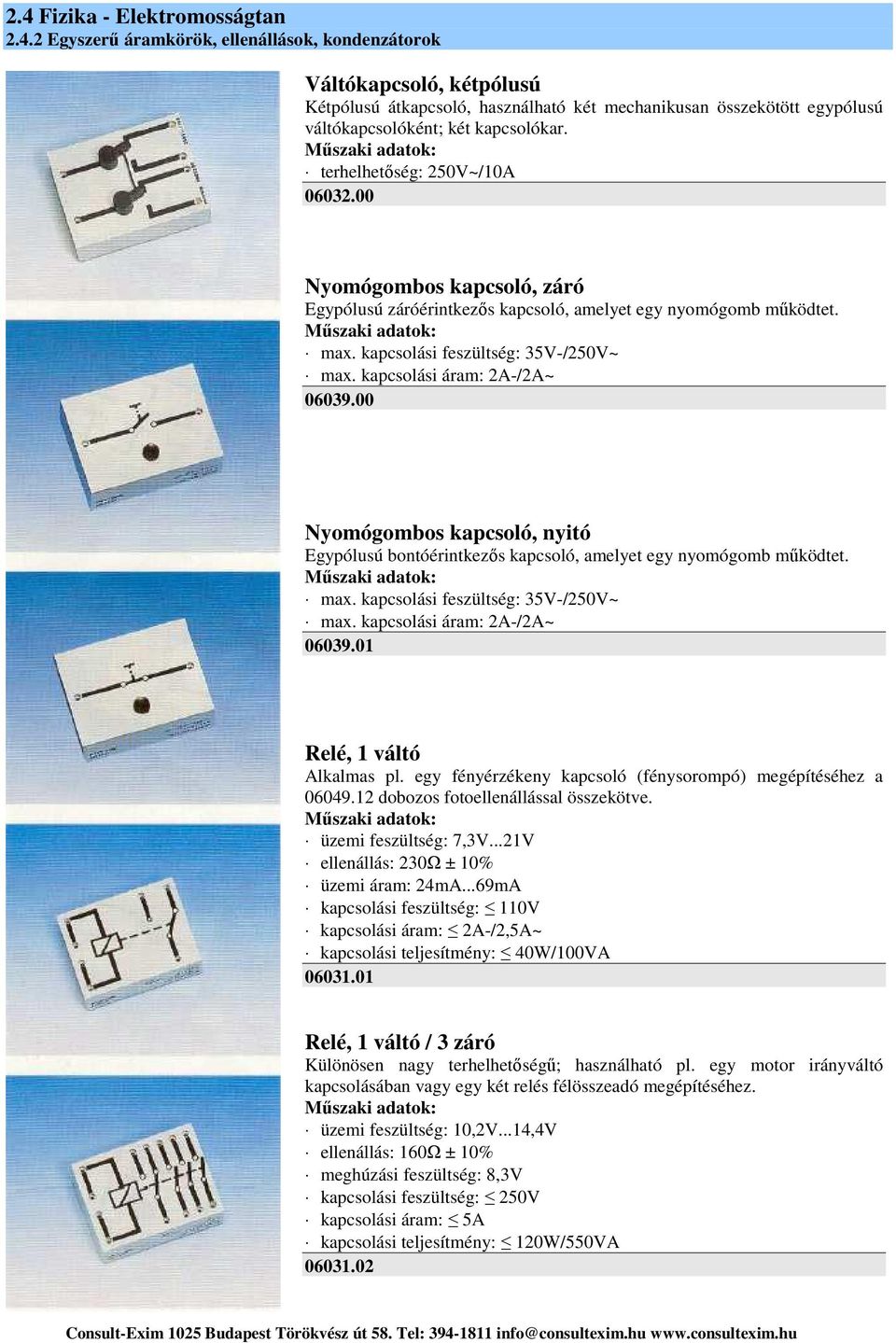

3 Váltókapcsoló, kétpólusú Kétpólusú átkapcsoló, használható két mechanikusan összekötött egypólusú váltókapcsolóként; két kapcsolókar. terhelhetőség: 250V~/10A Nyomógombos kapcsoló, záró Egypólusú záróérintkezős kapcsoló, amelyet egy nyomógomb működtet. max. kapcsolási feszültség: 35V-/250V~ max. kapcsolási áram: 2A-/2A~ Nyomógombos kapcsoló, nyitó Egypólusú bontóérintkezős kapcsoló, amelyet egy nyomógomb működtet. max. kapcsolási feszültség: 35V-/250V~ max. kapcsolási áram: 2A-/2A~ Relé, 1 váltó Alkalmas pl. egy fényérzékeny kapcsoló (fénysorompó) megépítéséhez a dobozos fotoellenállással összekötve. üzemi feszültség: 7,3V...21V ellenállás: 230Ω ± 10% üzemi áram: 24mA...69mA kapcsolási feszültség: 110V kapcsolási áram: 2A-/2,5A~ kapcsolási teljesítmény: 40W/100VA Relé, 1 váltó / 3 záró Különösen nagy terhelhetőségű; használható pl. egy motor irányváltó kapcsolásában vagy egy két relés félösszeadó megépítéséhez. üzemi feszültség: 10,2V...14,4V ellenállás: 160Ω ± 10% meghúzási feszültség: 8,3V kapcsolási feszültség: 250V kapcsolási áram: 5A kapcsolási teljesítmény: 120W/550VA

4 Ellenállásdoboz Az Ohm-törvény igazolásához valamint a feszültségosztók és elágazó áramkörök törvényszerűségeinek mennyiségi vizsgálatához. Az ellenállások kis tűrésűek és terhelhetők, anélkül hogy a hőmérsékletdrift felhívná magára a figyelmet. tűrés: ± 2% terhelhetőség: max. 42V, 4W Cikkszám Megnevezés Ellenállásdoboz 20Ω Ellenállásdoboz 50 Ω Ellenállásdoboz 100 Ω Híd-egyenirányító 2 kapcsolóhüvely-párral a váltakozóáramú áramforrás és egy mérőműszer egyidejű csatlakoztatásához, valamint 2 kapcsolóhüvely-pár egy mérőműszer és egy töltőkondenzátor egyidejű csatlakoztatásához. Rövid ideig túlárambiztos. Cikkszám Megnevezés Anyag (max. feszültség, max. áram) Híd-egyenirányító 30V~1A- Szelén Híd-egyenirányító 250V~/4A- Szilícium

5 Elektromos építőkocka rendszer Alkalmas az elektromosságtani bevezető kísérletekhez az általános és középiskolákban. A rendszer kapcsolókból, izzófoglalatokból és elemdobozokból áll. Átlátszó és ütésálló műanyag dobozok Az áram útja és a kapcsolási folyamatok jól megfigyelhetők Csatlakoztatás 4mm-es kapcsolóhüvelyeken keresztül A dobozok rövidzár-dugókkal szorosan összekapcsolhatók Méretek: 90mm x 90mm x 32mm Elemdoboz, átlátszó Egy 4,5V-os, 3R12 laposelem (cikkszám: ) elhelyezésére Izzófoglalat E10, átlátszó terhelhetőség: 12V/max. 0,3A Karos kapcsoló, átlátszó terhelhetőség: 12V/max. 0,3A Mágneskapcsoló Használható reléként, elektromágnesként és váltókapcsolóként. Ütésálló, átlátszó műanyag házra szerelve, 4mm-es kapcsolóhüvelyekkel, érintkező lemezekkel, vasmaggal és kapcsolórugóval ellátva. Terhelhetőség 12V/0,3A, méretek 90 x 90 x 32mm

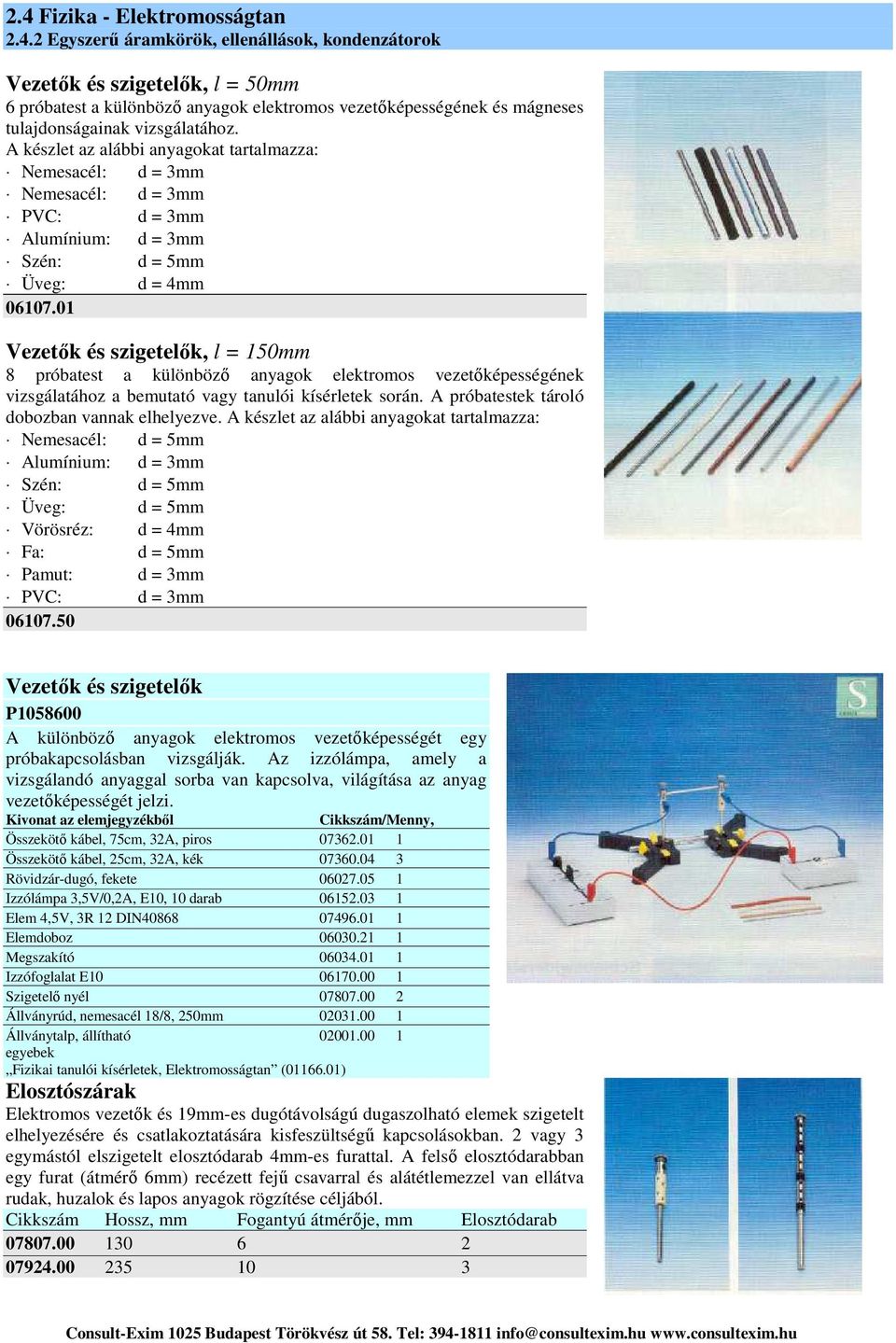

6 Vezetők és szigetelők, l = 50mm 6 próbatest a különböző anyagok elektromos vezetőképességének és mágneses tulajdonságainak vizsgálatához. A készlet az alábbi anyagokat tartalmazza: Nemesacél: d = 3mm Nemesacél: d = 3mm PVC: d = 3mm Alumínium: d = 3mm Szén: d = 5mm Üveg: d = 4mm Vezetők és szigetelők, l = 150mm 8 próbatest a különböző anyagok elektromos vezetőképességének vizsgálatához a bemutató vagy tanulói kísérletek során. A próbatestek tároló dobozban vannak elhelyezve. A készlet az alábbi anyagokat tartalmazza: Nemesacél: d = 5mm Alumínium: d = 3mm Szén: d = 5mm Üveg: d = 5mm Vörösréz: d = 4mm Fa: d = 5mm Pamut: d = 3mm PVC: d = 3mm Vezetők és szigetelők P A különböző anyagok elektromos vezetőképességét egy próbakapcsolásban vizsgálják. Az izzólámpa, amely a vizsgálandó anyaggal sorba van kapcsolva, világítása az anyag vezetőképességét jelzi. Kivonat az elemjegyzékből Cikkszám/Menny, Összekötő kábel, 75cm, 32A, piros Összekötő kábel, 25cm, 32A, kék Rövidzár-dugó, fekete Izzólámpa 3,5V/0,2A, E10, 10 darab Elem 4,5V, 3R 12 DIN Elemdoboz Megszakító Izzófoglalat E Szigetelő nyél Állványrúd, nemesacél 18/8, 250mm Állványtalp, állítható egyebek Fizikai tanulói kísérletek, Elektromosságtan ( ) Elosztószárak Elektromos vezetők és 19mm-es dugótávolságú dugaszolható elemek szigetelt elhelyezésére és csatlakoztatására kisfeszültségű kapcsolásokban. 2 vagy 3 egymástól elszigetelt elosztódarab 4mm-es furattal. A felső elosztódarabban egy furat (átmérő 6mm) recézett fejű csavarral és alátétlemezzel van ellátva rudak, huzalok és lapos anyagok rögzítése céljából. Cikkszám Hossz, mm Fogantyú átmérője, mm Elosztódarab

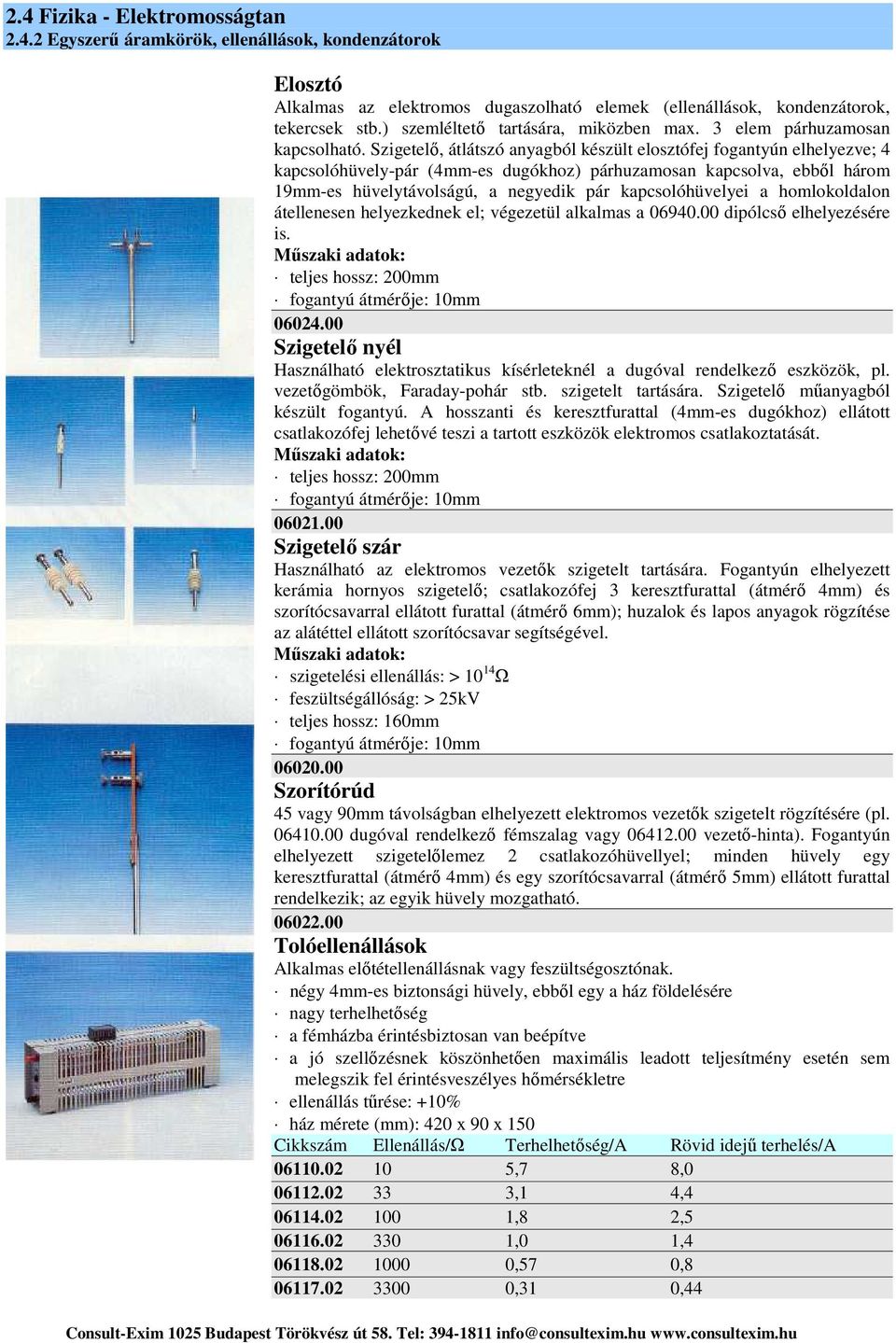

7 Elosztó Alkalmas az elektromos dugaszolható elemek (ellenállások, kondenzátorok, tekercsek stb.) szemléltető tartására, miközben max. 3 elem párhuzamosan kapcsolható. Szigetelő, átlátszó anyagból készült elosztófej fogantyún elhelyezve; 4 kapcsolóhüvely-pár (4mm-es dugókhoz) párhuzamosan kapcsolva, ebből három 19mm-es hüvelytávolságú, a negyedik pár kapcsolóhüvelyei a homlokoldalon átellenesen helyezkednek el; végezetül alkalmas a dipólcső elhelyezésére is. teljes hossz: 200mm fogantyú átmérője: 10mm Szigetelő nyél Használható elektrosztatikus kísérleteknél a dugóval rendelkező eszközök, pl. vezetőgömbök, Faraday-pohár stb. szigetelt tartására. Szigetelő műanyagból készült fogantyú. A hosszanti és keresztfurattal (4mm-es dugókhoz) ellátott csatlakozófej lehetővé teszi a tartott eszközök elektromos csatlakoztatását. teljes hossz: 200mm fogantyú átmérője: 10mm Szigetelő szár Használható az elektromos vezetők szigetelt tartására. Fogantyún elhelyezett kerámia hornyos szigetelő; csatlakozófej 3 keresztfurattal (átmérő 4mm) és szorítócsavarral ellátott furattal (átmérő 6mm); huzalok és lapos anyagok rögzítése az alátéttel ellátott szorítócsavar segítségével. szigetelési ellenállás: > Ω feszültségállóság: > 25kV teljes hossz: 160mm fogantyú átmérője: 10mm Szorítórúd 45 vagy 90mm távolságban elhelyezett elektromos vezetők szigetelt rögzítésére (pl dugóval rendelkező fémszalag vagy vezető-hinta). Fogantyún elhelyezett szigetelőlemez 2 csatlakozóhüvellyel; minden hüvely egy keresztfurattal (átmérő 4mm) és egy szorítócsavarral (átmérő 5mm) ellátott furattal rendelkezik; az egyik hüvely mozgatható Tolóellenállások Alkalmas előtétellenállásnak vagy feszültségosztónak. négy 4mm-es biztonsági hüvely, ebből egy a ház földelésére nagy terhelhetőség a fémházba érintésbiztosan van beépítve a jó szellőzésnek köszönhetően maximális leadott teljesítmény esetén sem melegszik fel érintésveszélyes hőmérsékletre ellenállás tűrése: +10% ház mérete (mm): 420 x 90 x 150 Cikkszám Ellenállás/Ω Terhelhetőség/A Rövid idejű terhelés/a ,7 8, ,1 4, ,8 2, ,0 1, ,57 0, ,31 0,44

8 Ellenálláshuzalok fémlemezen Az elektromos ellenállásnak a vezető keresztmetszetétől, hosszától és anyagától való függésének vizsgálatára. 6 huzal van egy fémlemezen egymás mellett kifeszítve és mindkét végén 4mm-es hüvellyel ellátva. huzalhossz: 1m méretek (mm): 1065 x 90 Anyag: Átmérő (mm): Konstantán 1 Konstantán 0,7 Konstantán 0,5 Konstantán 0,35 Sárgaréz 0, Mérőhidak Az ellenállások pontos meghatározására szolgáló Wheatstone-híd megépítéséhez. Ellenálláshuzal stabil falécen, dm, cm, és mm-es skálaosztással. Csúszóérintkező 4mm-es kapcsolóhüvellyel. Cikkszám Megnevezés Hossz, mm Kivitel Ellenállás 500 a végeken 6mm-es fogantyúval mérőléc ellátva a rögzítés és az áram hozzávezetés céljára, pl. elosztószár segítségével Csúszóérintekzős 1000 stabil falécen, áram hozzávezetés mérőhíd 4mm-es kapcsolóhüvelyen keresztül Wheatstone-híd P A Wheatstone-féle hídkapcsolást ismeretlen ellenállások meghatározására használják. A kapcsolás két változtatható ellenállásból (pl. csúszóérintkezős mérőhíd), egy fix ellenállásból és a meghatározandó ellenállásból áll. Híd - ként egy megfelelő árammérő szolgál. A változtatható ellenállásokat úgy állítják be, hogy a híd árammentes legyen, utána pedig az ismeretlen ellenállást ki lehet számolni. Kivonat az elemjegyzékből Cikkszám/Menny, Ellenálláshuzal fémlemezen Csúszóérintkezős mérőhíd, egyszerű Digitális multiméter Kapcsolódoboz Tápegység, szabályozott 5V/1A, +/-15V Rétegellenállás 100Ohm, 1W, G Rétegellenállás 100kOhm, 1W, G Rétegellenállás 10kOhm, 1W, G Rétegellenállás 1kOhm, 1W, G Rétegellenállás 4,7kOhm, 1W, G Rétegellenállás 10Ohm, 1W, G egyebek Laboratóriumi Kísérletek Fizika ( ) Ellenállások 4mm-es dugóval és hüvellyel Szigetelő tokban, a és a nagyfeszültségű tápegységek csatlakozóhüvelyeire történő közvetlen kapcsolódáshoz, az elektrosztatikus kísérleteknél előforduló kellemetlen érintési áramok elkerülése végett. Cikkszám

9 Ellenállásdekád MΩ Fokozatosan változtatható ellenállás pl. hídkapcsolásban összehasonlító ellenállásként, feszültségosztóként történő használatra vagy a kísérleti kapcsolás dimenzionálására. Hét, tizedesekre osztott ellenállásfokozat, extrém nagy tartományt fednek le Minden fokozat egy tizedesjegynek felel meg 0..9 értékekkel Kiegészítésképpen minden fokozatnak van egy állása, hogy az ellenállássort igény esetén ennél az állásnál galvanikusan le tudják választani Az ellenállás tartomány 1Ω-tól 10MΩ-ig terjed, 1Ω-os lépésekben Az összellenállást hétjegyű tizedes számként könnyen le lehet olvasni Nyolc 4mm-es hüvely minden fokozat részellenállásának levételéhez Földelő hüvely a ház földeléséhez teljes ellenállás tartomány: 1Ω...10MΩ frekvencia tartomány: kHz max. megengedett feszültség a házzal szemben: 500V- max. kapacitás a házzal szemben: 75pF kapcsolási áram induktív és kapacitív elemeket tart. és max. 250V- feszültségű áramkörökben: I max = 0,1A tisztán ohmos terhelésnél 40V~-ig: I max = 1,0A ház mérete (mm): 225 x 130 x 50 tűrés 1Ω...99Ω: ± 2% tűrés 100Ω...10MΩ: ± 1% Kapacitásdekád 0,1...10nF Használható pl. normálkapacitásként hídkapcsolásokban vagy elektronikai kapcsolások optimalizálására. Három párhuzamosan kapcsolt kondenzátorcsoportból áll, amelyek értékei a 10-es tényezőben különböznek. Minden kondenzátorcsoporthoz egy forgó kapcsoló van hozzárendelve, amely a kívánt kapacitásérték beállítására szolgál. Fémből készült ház; előlap 3 forgó kapcsolóval és 3 mérőkapoccsal. max. megengedett üzemi feszültség: 400V-/250V~ tűrés: ± 1% ház mérete (mm): 200 x 80 x Elektrolit kondenzátor 22000µF Hengeres fém házban, csatlakozás 4mm-es kapcsolóhüvely-páron keresztül. Robbanás ellen védett kivitel (biztonsági dugó, az elektrolit kifröcskölése ellen fedőlap véd). Felirat pólusjelöléssel együtt a fedőlapon. tűrés: +50%/-10% névleges feszültség: 40V- ház magassága: 114mm ház átmérője: 52mm MP-kondenzátor 2 x 32µF 2 MP-kondenzátor műanyag házra szerelve, 6 csatlakozóhüvellyel; kapcsolásjelöléssel; a kondenzátorok egyenként csatlakoztathatók; plusz 1 hüvely a ház földeléséhez; továbbá 2 dugó a kondenzátorok párhuzamos kapcsolásához. tűrés: ±10% határfeszültség: 250V-/125V~, 50Hz ház mérete (mm): 120 x 90 x

10 A kettősfém kapcsoló P13524 A kettősfém szalag két egymással síkszerűen összekötött, különböző hőtágulási tényezőjű fémszalagból áll. Melegítés esetén afelé a fémlemez felé hajlik, amelyiknek alacsonyabb a hőtágulási tényezője. Így az áramkörben kapcsolóként működik. Kivonat az elemjegyzékből Cikkszám/Menny, Kettősfém szalag, l = 100mm Dugaszolós panel 4mm-es kapcsolóhüvelyekkel Vezeték-építőkocka, G1 ház Megszakító, G1 ház Összekötő kábel, 25cm, 19A, kék Univerzális kapcsoló, G1 ház Izzófoglalat E10, G1 ház Összekötő kábel, 25cm, 19A, piros Izzólámpa 12V/0,1A, E10, 1 darab a 10-ből Tápegység V-, 6V~, 12V~ egyebek Tanulói kísérletek - Fizika, Elektromosság/elektronika a dugaszolós táblán ( ) Dugaszolós panel 4mm-es kapcsolóhüvelyekkel Oldalsó fecskefark több panel összekapcsolásához, gumilábakkal ellátott fenéklap, ütésálló műanyag ház. hüvelytávolság: 19mm hüvelyrács, mindig: 3 x 3 panel mérete (mm): 230 x 170 x Megszakító, G1 ház Billenő kapcsoló, mechanikus, két kapcsolási pozícióval. feszültség: 30V-, 250V~ áramerősség: 4A-, 3A~ Váltókapcsoló, G3 ház Váltókapcsoló (átkapcsoló) két kapcsolóállással. feszültség: 30V-, 250V~ áramerősség: 4A-, 3A~

11 Izzófoglalat E10, G1 ház E10 foglalatú kis izzólámpákhoz. max. feszültség: 42V Univerzális tartó, G1 ház Nikkelezett fémlemez (12mm x 26mm) recézett fejű csavarral, huzalok, fémrugók vagy kettősfém szalagok rögzítéséhez. Az elektromos kapcsolat a G1 ház két 4mm-es dugóján keresztül valósul meg Rétegellenállások, G1 ház, könnyen számítható értékek Cikkszám Ellenállás Terhelhetőség Tűrés Ω 2W 2% Ω 2W 2% Ω 2W 2% Ω 2W 2% Ω 1W 2% Ω 1W 2% Ω 1W 2% Ω 1W 2% Ω 1W 2% Rétegellenállások G1 házban, E-sorozat Cikkszám Ellenállás Terhelhetőség Tűrés Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% Ω 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% ,5kΩ 1W, rövid ideig 2W ±5% ,2kΩ 1W, rövid ideig 2W ±5% ,3kΩ 1W, rövid ideig 2W ±5% ,7kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% kΩ 1W, rövid ideig 2W ±5% MΩ 1W, rövid ideig 2W ±5% MΩ 1W, rövid ideig 2W ±5%

12 Állítható ellenállás G1 házban Fokozatmentesen beállítható. terhelhetőség: 1W tűrés: ±20% Huzalellenállás G1 házban Különösen mérőellenállásként (sönt) használható áramerősség mérésére. terhelhetőség: 2W tűrés: ±5% Cikkszám Ellenállás ,2Ω Változtatható huzalellenállás A 250Ω-os ellenállásnál jelzéssel ellátott forgatógomb, az 500 Ω-os ellenállásnál 270 -os skála, osztás , 10 skálarész. terhelhetőség: 4W tűrés: ±10% Cikkszám Ellenállás Ház Ω, lineáris G Ω, lineáris G3 Változtatható rétegellenállás G2 házban Forgatógomb 270 -os skálával, osztás , 10 skálarész. terhelhetőség: 0,4W tűrés: ±20% Cikkszám Ellenállás Ω, lineáris kΩ, lineáris kΩ, lineáris Hővezető dugaszolható lemezen NTC-ellenállás, 45mm x 18mm-es műanyag lapon. hidegellenállás: 4,7kΩ teljesítmény: 0,5W NTC-ellenállás G1 házban Félvezető ellenállás negatív hőmérséklet-tényezővel. ellenállás 25 C-on: 1,3kΩ ellenállás 100 C-on: 35Ω üzemi hőmérséklet: max. 125 C teljesítmény: 1W Cikkszám Megnevezés NTC-ellenállás, G1 ház

13 PTC-ellenállás, G1 ház Félvezető ellenállás pozitív hőmérséklet-tényezővel. hidegellenállás (25 C-nál): 80Ω ± 25% hőmérséklet tartomány: C végellenállás: 30kΩ teljesítmény: 1W Fotoellenállás blendével, G1 ház Oldalsó fénybelépő nyílással és blendével a szórt fény ellen. ellenállás megvilágítás esetén: 9kΩ ellenállás megvilágítás nélkül: 1,5MΩ üzemi feszültség: 100V~ teljesítmény: 300mV Cikkszám Fotoellenállások, G1 ház ellenállás világosban: cca. 1kΩ ellenállás sötétben: MΩ üzemi feszültség: max. 100V veszteségi teljesítmény: 150mW Cikkszám Megnevezés Fényérzékeny felület Fotoellenállás, G1 ház az oldalán Fotoellenállás, G1 ház felül Kondenzátorok G2 házban Tűrés ± 20%. Cikkszám Kapacitás Feszültség µF 250V-/100V~ ,2 µf 250V-/100V~ ,7 µf 250V-/100V~ F 250V-/100~ Kondenzátorok G1 házban Tűrés ± 20% Cikkszám Kapacitás Feszültség ,47nF 100V-/63V~ nF 100V-/63V~ nF 250V-/100V~ nF 250V-/100V~ ,1µF 250V-/100V~ ,22µF 250V-/100V~ ,47µF 250V-/100V~ µF 250V-/100V~

14 Polarizált elektrolit kondenzátorok, G1 ház Tűrés % Cikkszám Kapacitás Névleges feszültség µF 35V µf 35V µf 35V µf 35V µf 35V µf 35V- Nem polarizált elektrolit kondenzátorok, G1 ház Tűrés % Cikkszám Kapacitás Névleges feszültség µF 63V µf 63V µf 63V µf 16V Polarizált elektrolit kondenzátorok, G2 ház Tűrés % Cikkszám Kapacitás Névleges feszültség µF 35V- Forgókondenzátor, G2 ház Alkalmas rezgőkörök összeállítására. kapacitás: pF Vezeték-építőkocka, G1 ház Vezetőkapcsolat a ház 4mm-es dugói között

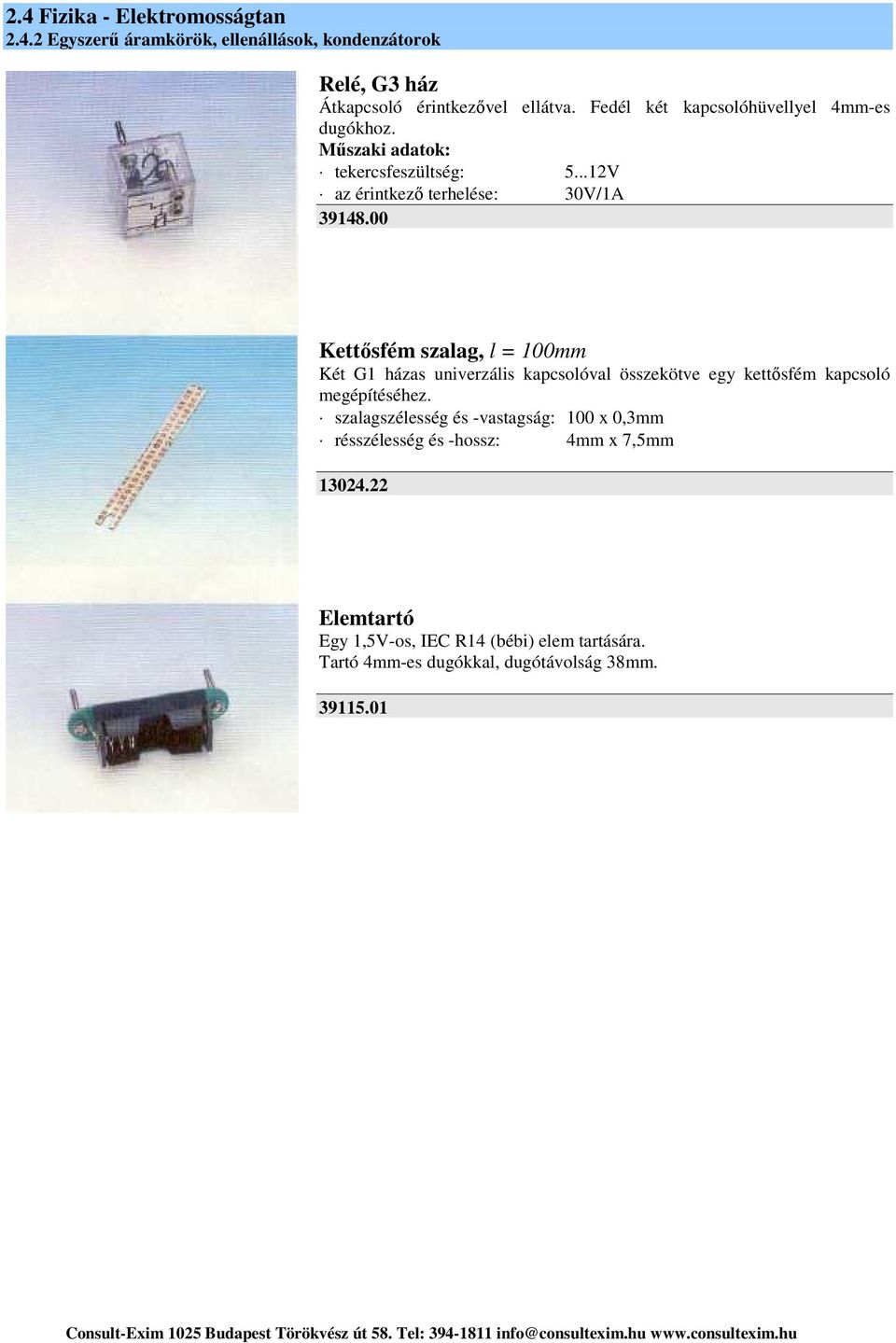

15 Relé, G3 ház Átkapcsoló érintkezővel ellátva. Fedél két kapcsolóhüvellyel 4mm-es dugókhoz. tekercsfeszültség: az érintkező terhelése: V 30V/1A Kettősfém szalag, l = 100mm Két G1 házas univerzális kapcsolóval összekötve egy kettősfém kapcsoló megépítéséhez. szalagszélesség és -vastagság: 100 x 0,3mm résszélesség és -hossz: 4mm x 7,5mm Elemtartó Egy 1,5V-os, IEC R14 (bébi) elem tartására. Tartó 4mm-es dugókkal, dugótávolság 38mm
