NO (záróérintkező) nyitott érintkezők táv. 3 mm NYÁK-ba építhető. Csatlakozók nézetei

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "67.22-4300 67.23-4300. 2 NO (záróérintkező) nyitott érintkezők táv. 3 mm NYÁK-ba építhető. Csatlakozók nézetei"

Átírás

1 50 -es teljesítményrelék NYÁK-ba szereléshez, inverterekben történő alkalmazásra 2 vagy 3 záróérintkező (hídérintkezők) nyitott érintkezők távolsága 3 mm, a VDE , EN , EN szerint tekercsek, tartási teljesítmény 170 m Biztonsági leválasztás a tekercs és az érintkezők között 1,5 mm távolság a NYÁK-lap és a reléalaplap között 70 C az érintkezők tartós határáramánál és a tekercs normál működési tartományában 85 C energiatakarékos u zemmódban (érintkezők tartós határáramánál, rövid idejű vezérlésnél és a tartófeszu ltség tartományában lévő u zemben) Hő- és tűzállóság az EN szerint, (izzóhuzalos vizsgálatok, GIT 775 C és GFI 850 C) Teljesítményrelék NO (záróérintkező) nyitott érintkezők táv. 3 mm 3 NO (záróérintkező) nyitott érintkezők táv. 3 mm 67- Méretrajz a 6. oldalon Érintkezők jellemzői Érintkezők kialakítása 2 NO (záróérintkező) 3 NO (záróérintkező) Nyitott érintkezők távolsága mm 3 3 Tartós határáram / max. bekapcs. áram (5 ms) 50/150 50/150 Névleges fesz. / max. kapcsolási fesz. V C 400/ /690 Max. terhelhetőség C1/C7a (400 V C) V Max. terhelhetőség C15 (230 V C) V Egyfázisú motorterhelés C3 (230 V C) k fázisú motorterhelés, C3 (480 V C) k 7 Max. kapcsolási áram 1: 24/110/220 V 50/4/1 50/4/1 Legkisebb kapcsolható terhelés m (V/m) (10/10) (10/10) Normál érintkező anyag gsno 2 gsno 2 Tekercs jellemzők Névleges feszu ltség értékek (U N ) V Névleges teljesítmény 1,7 1,7 Működési tartomány ( ) C (0,90 1,1) U N (0,90 1,1) U N Energiatakarékos u zem ( ) C vezérlési tartomány (vez. idő < 1 s) tartási feszu ltség tartománya (0,32...0,65) U N (0,32...0,65) U N min. tartási teljesítmény 0,17 0,17 Elejtési feszu ltség 0,05 U N 0,05 U N Műszaki adatok Mechanikai élettartam Villamos élettartam C7a Meghúzási/elejtési idő ms Környezeti hőmérséklet tartomány (energiatakarékos u zem) C Védettségi mód Tanúsítványok: /5 25/ ( ) ( ) 1

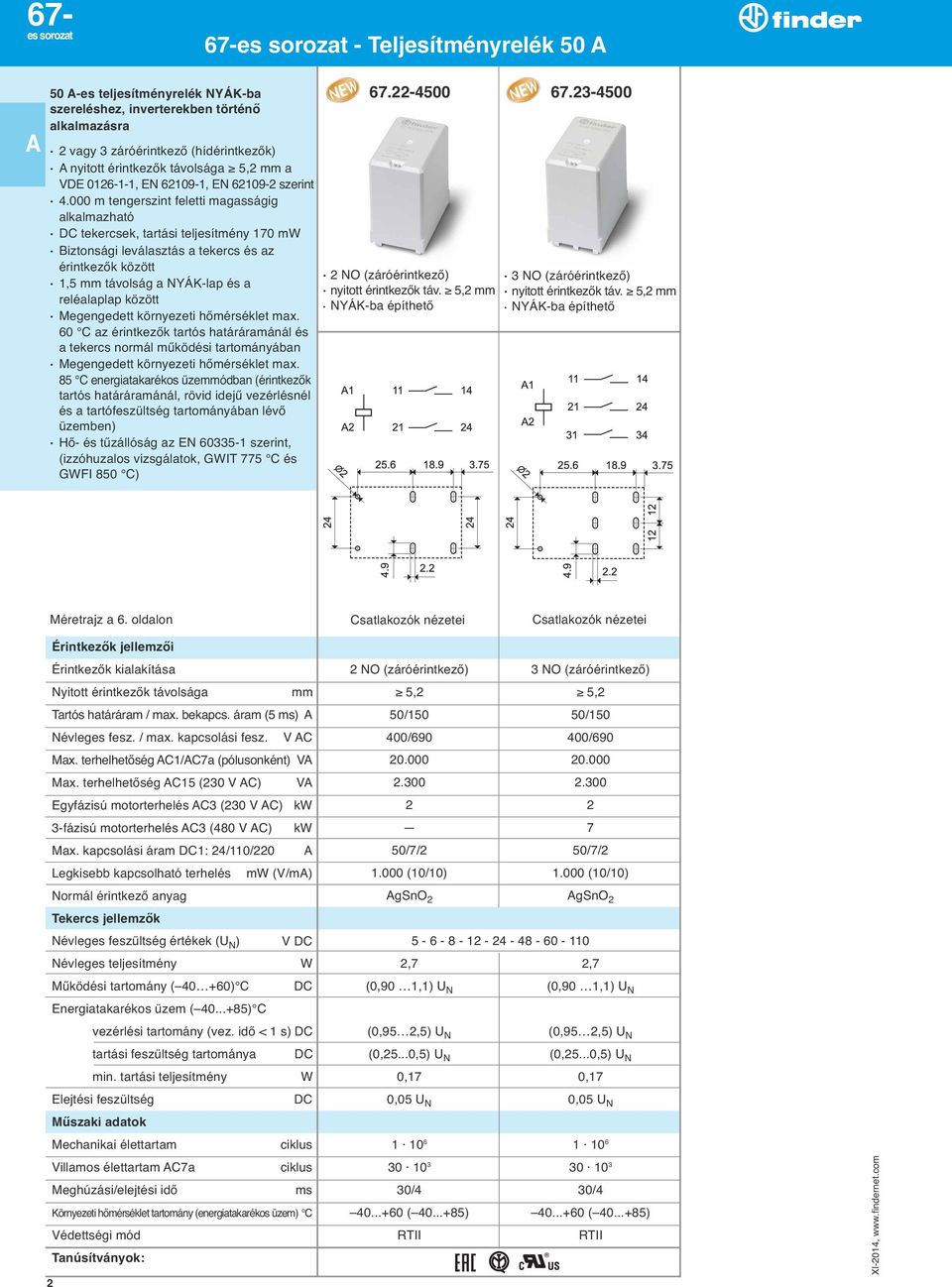

2 Teljesítményrelék es teljesítményrelék NYÁK-ba szereléshez, inverterekben történő alkalmazásra 2 vagy 3 záróérintkező (hídérintkezők) nyitott érintkezők távolsága 5,2 mm a VDE , EN , EN szerint m tengerszint feletti magasságig alkalmazható tekercsek, tartási teljesítmény 170 m Biztonsági leválasztás a tekercs és az érintkezők között 1,5 mm távolság a NYÁK-lap és a reléalaplap között 60 C az érintkezők tartós határáramánál és a tekercs normál működési tartományában 85 C energiatakarékos u zemmódban (érintkezők tartós határáramánál, rövid idejű vezérlésnél és a tartófeszu ltség tartományában lévő u zemben) Hő- és tűzállóság az EN szerint, (izzóhuzalos vizsgálatok, GIT 775 C és GFI 850 C) NO (záróérintkező) nyitott érintkezők táv. 5,2 mm 3 NO (záróérintkező) nyitott érintkezők táv. 5,2 mm Méretrajz a 6. oldalon Érintkezők jellemzői Érintkezők kialakítása Nyitott érintkezők távolsága mm Tartós határáram / max. bekapcs. áram (5 ms) Névleges fesz. / max. kapcsolási fesz. V C Max. terhelhetőség C1/C7a (pólusonként) V Max. terhelhetőség C15 (230 V C) V Egyfázisú motorterhelés C3 (230 V C) k 3-fázisú motorterhelés C3 (480 V C) k Max. kapcsolási áram 1: 24/110/220 Legkisebb kapcsolható terhelés m (V/m) Normál érintkező anyag Tekercs jellemzők Névleges feszu ltség értékek (U N ) V Névleges teljesítmény Működési tartomány ( ) C Energiatakarékos u zem ( ) C vezérlési tartomány (vez. idő < 1 s) tartási feszu ltség tartománya min. tartási teljesítmény Elejtési feszu ltség Műszaki adatok Mechanikai élettartam Villamos élettartam C7a Meghúzási/elejtési idő ms Környezeti hőmérséklet tartomány (energiatakarékos u zem) C Védettségi mód Tanúsítványok: 2 2 NO (záróérintkező) 3 NO (záróérintkező) 5,2 5,2 50/150 50/ / / /7/2 50/7/ (10/10) (10/10) gsno 2 gsno ,7 2,7 (0,90 1,1) U N (0,90 1,1) U N (0,25...0,5) U N (0,25...0,5) U N 0,17 0,17 0,05 U N 0,05 U N /4 30/ ( ) ( )

3 67- - Teljesítményrelék Rendelési információk Példa: 67-, teljesítményrelé, NYÁK kivitel, 3 záróérintkező - 50, a nyitott érintkezők távolsága 3 mm, tekercsfeszu ltség 12 V. B C D Sorozat Típus 2 = NYÁK kivitel Érintkezők száma 2 = 2 záróérintkező, két soros megszakítási hely 3 = 3 záróérintkező, két soros megszakítási hely Tekercs típusa 9 = Névleges tekercsfeszu ltség Lásd a tekercs táblázatot : érintkezők anyaga 4 = alapkivitel gsno 2 B: érintkezők kialakítása 3 = záróérintkező, a nyitott érintkezők távolsága 3 mm 5 = záróérintkező, a nyitott érintkezők távolsága 5,2 mm D: speciális alkalmazások 0 = alapkivitel 1 = bemártó tisztításra alkalmas kivitel (RT III) C: opciók 0 = alapváltozat Általános jellemzők Szigetelési tulajdonságok az EN szerint Névleges hálózati feszu ltség V C 400/690 3-fázisú fázisú 230/400 Névleges szigetelési feszu ltség V C Légszennyezettségi fokozat 3 Szigetelési tulajdonságok a tekercs és az érintkezők között Szigetelési mód megerősített szigetelés Túlfeszu ltség kategória III Névleges lökőfeszu ltség állóság kv (1,2/50 μs) 6 Dielektromos szilárdság V C Szigetelési tulajdonságok a szomszédos érintkezők között Szigetelési mód alapszigetelés Túlfeszu ltség kategória III Névleges lökőfeszu ltség állóság kv (1,2/50) μs 6 Dielektromos szilárdság V C Szigetelési tulajdonságok a nyitott érintkezők között Leválasztási mód mikrolekapcsolás * teljes lekapcsolás Túlfeszu ltség kategória III Névleges lökőfeszu ltség állóság kv (1,2/50) μs 4 Feszu ltségállóság V C (67.xx-4300) / (67.xx-4500) EMC-jellemzők, bemeneti kör (tekercs) zavartűrése Gyorstranziens vezetett zavar (5 / 50) ns, 5 khz, az 1-2 kivezetéseken EN osztály (4 kv) Lökőfeszu ltség (1,2/50 μs), differenciál módus, az 1-2 kivezetéseken EN osztály (4 kv) Egyéb műszaki adatok Prellezési idő az NO érintkezők zárásakor ms 2 Rázásállóság (10 150) Hz: NO g 15 Ütésállóság g 35 Hőleadás a környezet felé terhelőáram nélku l 1,7 (67.xx-4300) / 2,7 (67.xx-4500) tartós határáramnál 8,5 (67.xx-4300) / 9,5 (67.xx-4500) jánlott távolság a NYÁK-ba épített relék között mm 20 * teljes lekapcsolás a II. túlfeszu ltség-osztálynak megfelelő alkalmazásban 3

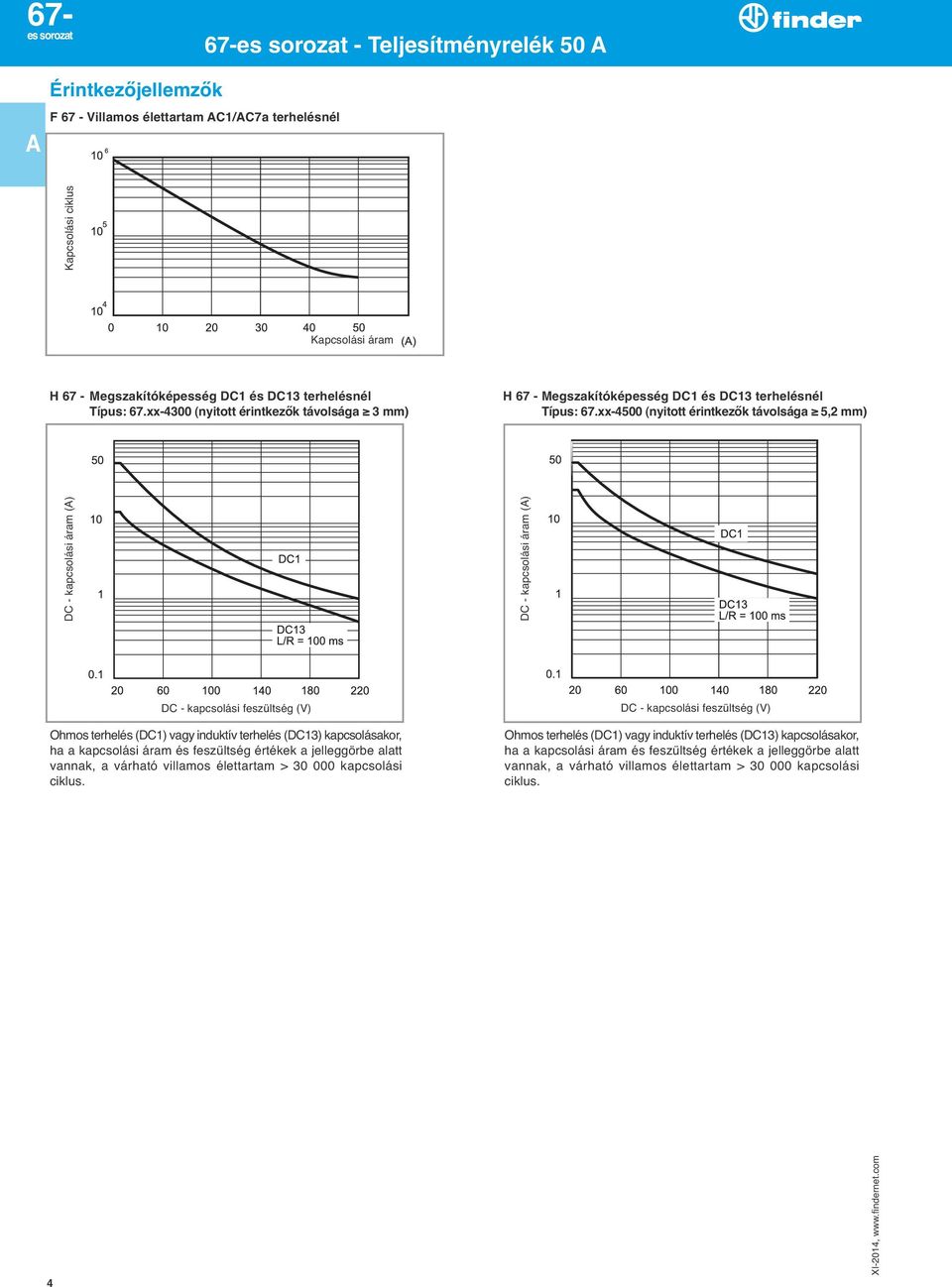

4 Teljesítményrelék 50 Érintkezőjellemzők F 67 - Villamos élettartam C1/C7a terhelésnél - kapcsolási áram () Kapcsolási Kapcsolási áram H 67 - Megszakítóképesség 1 és 13 terhelésnél Típus: 67.xx-4300 (nyitott érintkezők távolsága 3 mm) H 67 - Megszakítóképesség 1 és 13 terhelésnél Típus: 67.xx-4500 (nyitott érintkezők távolsága 5,2 mm) - kapcsolási áram () - kapcsolási feszu ltség (V) Ohmos terhelés (1) vagy induktív terhelés (13) kapcsolásakor, ha a kapcsolási áram és feszu ltség értékek a jelleggörbe alatt vannak, a várható villamos élettartam > kapcsolási. - kapcsolási feszu ltség (V) Ohmos terhelés (1) vagy induktív terhelés (13) kapcsolásakor, ha a kapcsolási áram és feszu ltség értékek a jelleggörbe alatt vannak, a várható villamos élettartam > kapcsolási. 4

5 Tekercsjellemzők változat adatai, 67.xx Teljesítményrelék 50 Névleges Tekercs- Működési tartomány Tartási Tekercs Névl. tek. feszu ltség kód (max. 70 C-on) feszu ltség ellenállás áram 67- U N U min U max U h R I N V V V V Ω m ,5 5,5 1,6 14, ,4 6,6 1,9 21, ,2 8,8 2,6 37, ,8 13,2 3, ,6 26,4 7, ,2 52,8 15, , , változat adatai, 67.xx-4500 Névleges Tekercs- Működési tartomány Tartási Tekercs Névl. tek. feszu ltség kód (max. 60 C-on) feszu ltség ellenállás áram U N U min U max U h R I N V V V V Ω m ,5 5,5 1,25 9, ,4 6,6 1,5 13, ,2 8,8 2 23, ,8 13,2 3 53, ,6 26, ,2 52, , R 67 - tekercs működési tartomány, 67.xx-4300 normál, tartós u zemben ( ) C R 67 - tekercs működési tartomány, 67.xx-4500 normál, tartós u zemben ( ) C Környezeti hőmérséklet 1 -Max. megengedett tekercsfeszu ltség 2 -Megszólalási feszu ltség, ha a tekercshőmérséklet azonos a környezeti hőmérséklettel Energiatakarékos u zemmód Néhány alkalmazásban, pl. fotoelektromos berendezések invertereiben szu kséges lehet, hogy a relé veszteségi teljesítményét minimalizáljuk és a relére nagyobb környezeti hőmérsékletet (max. 85 C) engedju nk meg. Ezt úgy lehet elérni, ha a tekercset rövid ideig (< 1 s) (0,95...2,5) U N feszu ltséggel vezérelju k (lásd a jobboldali diagramot) és azt követően a tekercsfeszu ltséget a tartási feszu ltség szintjére csökkentju k*. tartási feszu ltség legalacsonyabb értékén a tekercs veszteségi teljesítménye 0,17. 2,5 U N tekercsfeszu ltségen a relé meghúzási ideje csökken. 1 - Max. megengedett tekercsfeszu ltség 2 - Megszólalási feszu ltség, ha a tekercshőmérséklet azonos a környezeti hőmérséklettel R 67 - Rövididejű tekercsvezérlés, 67.xx-4300/4500 energiatakarékos u zemben tartási feszu ltséggel ( ) C vezérlési tartomány, < 1 s Környezeti hőmérséklet * 67.xx-4300, a tartási feszu ltség tartománya: (0,32...0,65) U N 67.xx-4500, a tartási feszu ltség tartománya: (0,25...0,5) U N Környezeti hőmérséklet 1 - Max. megengedett tekercsfeszu ltség (< 1 s) 2 - Megszólalási feszu ltség, ha a tekercshőmérséklet azonos a környezeti hőmérséklettel 5

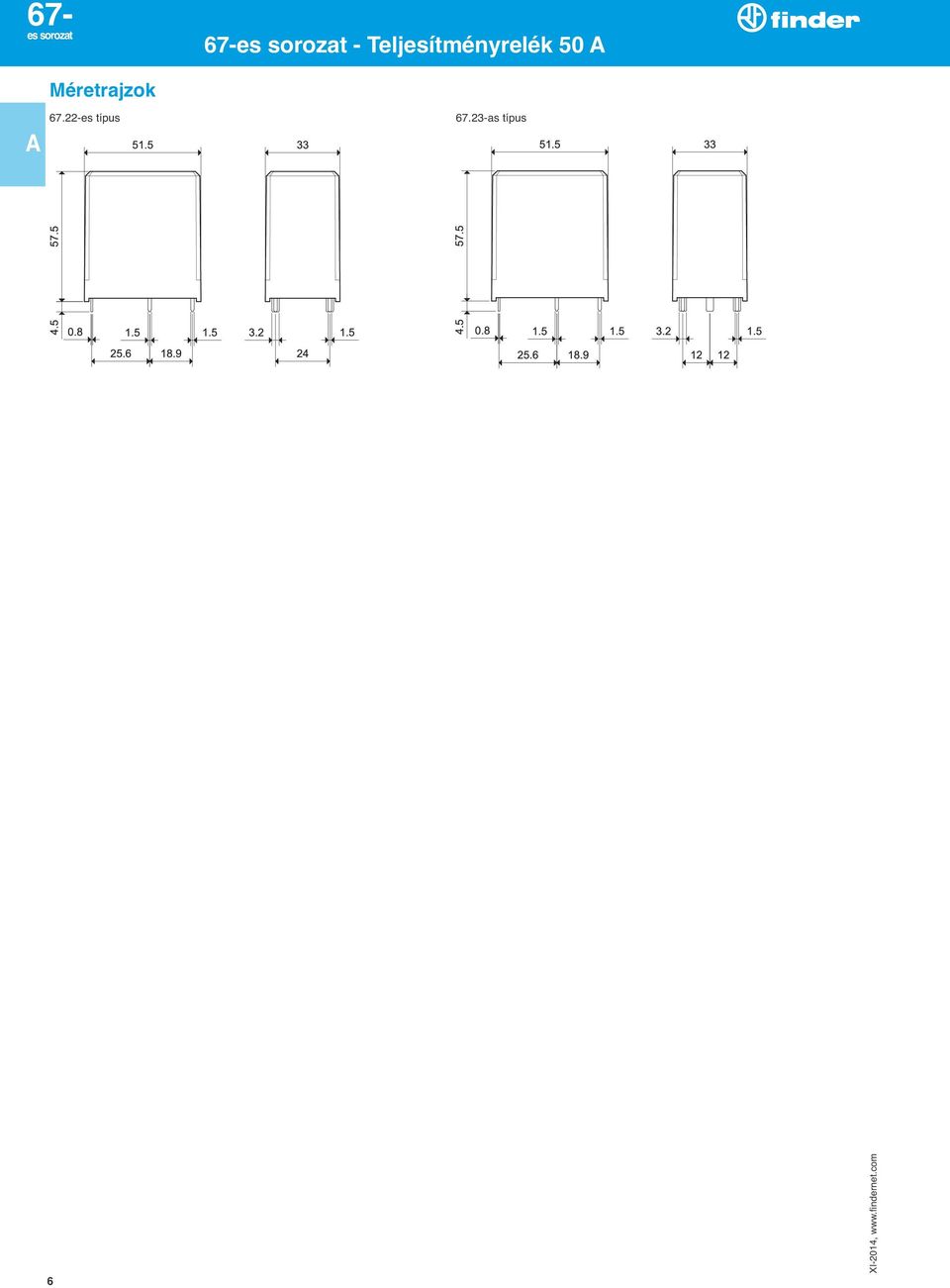

6 Teljesítményrelék 50 Méretrajzok es típus as típus 6
