1 Bemutatás Süllyesztett rendszer erősáramú, távközlési és adatvezetékek kialakítására az iroda padlózatában A rendszer csatlakozós padlódobozokat, padlófedeleket, betonpadlós dobozokat és számos egyéb tartozékot kínál. Minden termék anyaga halogénmentes műanyag. A csatlakozós padlódobozok szerelőkerettel rendelkeznek az Altira aljzatok befogadására. A dobozok kétféle méretben rendelhetők: 199 x 199 mm és 199 x 276 mm. A kisebbik dobozba négy egyszeres vagy két kettős aljzat szerelhető be. A nagyobbik doboz 6 egyszeres vagy 3 kettős aljzat, illetve 8 egyszeres vagy 4 kettős aljzat elhelyezésére alkalmas változatban rendelhető. A szerelőkeret magassága 70 és 100 mm között, 5 mm-es lépésekben állítható. Ezzel optimális kapacitás biztosítható, valamint a DIN modulok és aljzatok különböző magasságokban szerelhetők be. A betonpadlós dobozok vagy a hajlékony védőcsövekhez csatlakozhatnak. Védőcsövek használata esetén a dobozok a padlózat tetszőleges pontján elhelyezhetők. P89490 Négymodulos doboz Két kettős vagy négy egyszeres aljzat számára P89489 Hatmodulos doboz Három kettős vagy hat egyszeres aljzat számára P89488 Nyolcmodulos doboz Négy kettős vagy nyolc egyszeres aljzat számára P91467 Kábelkivezető habgumival és emelőkarral Szerelőkeret Szigetelődoboz 3 mm-es acél fedél beméllyítéssel a max. 6 mm-es betétek számára Csatlakozós padlódoboz fedéllel P87148 Gyorsrögzítő szerkezet OptiLine 45 padlóalatti rendszer minden padlótípushoz b Emelt szintű padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be b Betonpadlók: v Állítható magasságú műanyag és acéldobozok v Csatlakozás beágyazott acél kábelcsatornák vagy hajlékony védőcsövek segítségével b Üreges padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be Szerelőkeret magasságának beállítása 5 mm-es lépésekben Kivágások a padló alatti kábelcsatornához és Ø25 ill. Ø40 mm-es védőcsőhöz P DIN készülék beszerelése P85838 Forgóhorog Betonpadlós doboz, műanyag Fedél P90764 DIN készülék Szerelőkeret DIN sín Altira 45x45 moduláris szerelvények Az Optiline padlódobozok szerelőkereteibe az Altira szerelvények egyszerűen bepattinthatók. P89574 Szigetelődoboz 48

2 Bemutatás P Komplett beágyazott rendszer b Acél betonpadlós dobozok nagyobb kábelkapacitással b Műanyag betonpadlós dobozok kisebb kábelkapacitással b Mindkét dobozhoz csatlakoztatható padló alatti kábelcsatornához vagy hajlékony védőcsőhöz b Hajlékony védőcső esetén a dobozok a padló tetszőleges pontján elhelyezhetők P87208 Állítható magasság és szintezés b Mind a műanyag, mind az acéldobozok egyedileg szintezhetők és magasságuk állítható mind a négy sarkukban b Beállítási tartomány v Műanyag doboz: mm v Acéldoboz: mm b Az acél padlóalatti csatorna és a hajlékony védőcső csatlakozási pontja a helyén marad a magasságállítás esetén is. P87173 Teljes biztonság a szigetelődobozzal és a szerelőkeret rekeszfalával b Szigetelődoboz v Kétféle szinten rögzíthető a szerelőkeretben v Vegyesen szerelhetők erősáramú és kisfeszültségű kábelek v IP20 védettséget biztosít v Bepattintható DIN sín b Rekeszfal a szerelőkereten v Vegyesen installálhatók erősáramú és kisfeszültségű kábelek ugyanabban a szerelőkeretben P94661 P Egyszerű és gyors bekötés a szerelőkeretben b Kábelbevezető nyílások a csapott sarkokon v Könnyű csatlakoztatás v A kábelek nem nyomódnak össze b Lefelé nyitott kábelbevezető nyílások v A kábel befektethető (nincs szükség behúzásra) v Aljzatokkal előszerelt kábelek használhatók b Kábelfeszülés-mentesítő v A kábelcsatlakozás védelme céljából elég csak rányomni P P A különböző szerelőkeretek aljzatainak összekötése b Kivágások a szerelőkeretek hosszanti oldalán v Egyszerűsíti a különböző szerelőkeretekben elhelyezett aljzatok egyedi vezetékkel való összekötését A szerelőkeret magasságának egyedi beállítása az optimális kapacitás érdekében b A szerelőkeret magassága 5 mm-es lépésekben állítható v DIN modulok könnyen beszerelhetők v Lehetőség a DIN modulok és aljzatok különböző szinten való beállítására v Kapacitás optimalizálása v Optimális belső tér a kábelek és aljzatok számára b DIN modulok szerelhetők az alapdobozba v Gyors és biztonságos szerelés v Szerszám nélküli szerelés A dobozok gyors szerelése szerszámok nélkül b Felerősítés gyorsrögzítővel v Gyors szerelés v Rögzítés >10 mm vastagságú padlóba v Nincs szükség szerszámokra v Önbeálló szerkezet b Forgóhorgos rögzítés v Megfelelő megerősítés pl. gipszkarton esetén P87160 P87150 P86481 P86484 P86493 P P94660 P86488 P P87215 P87214 P A dobozok extra rögzítése b Az alapdoboz vagy a padlófedél a gyorsrögzítő mellett két csavarral a műanyag betonpadlós dobozhoz is odaerősíthető b A padlófedél egy további csavarral is rögzíthető. P86491 Választható felnyitási irány és kábelkivezetés b Négyzet alakú doboz v Felnyitás és kábelkivezetés négy lehetséges irányban v A fedél kétféle (ellenkező) irányban szerelhető fel b Téglalap alakú doboz v Felnyitás és kábelkivezetés két lehetséges irányban v A fedél kétféle (ellenkező) irányban szerelhető fel Harmonizál a padlóval b Szabványos szőnyegbetét v Külön tartozékként tartós linóleumlap b Egyéb padlóbetétek v Max. 6 mm vastagságú padlóbetét v 3 mm-es alátámasztó acéllemez v Diszkrét megjelenés, harmonizál a meglevő padlóval Önzáró levehető fedelek b A fedél automatikusan, önsúlyánál fogva záródik v Fokozott biztonság v Csökken a balesetveszély b Levehető fedél v Szerszám nélkül levehető v Ha a fedelet hátrahajlítják, nem törik el, hanem kiold P86486 Tartós és strapabíró b A dobozok anyaga poliamid v Strapabíró v Vegyi tisztítószereknek ellenáll v Öregedésnek ellenáll b A környezeti igénybevételnek ellenáll v VDE 0634 szabvány 1. fejezete szerinti terhelési minősítés P

3 Választék Csatlakozós padlódobozok P89490 Típus Szín Méretek A/B/C (mm) Menny. / csomag Rend. szám Csatlakozós padlódobozok, az Altira aljzatok elhelyezésére szolgáló szerelőkeretekkel, négy gyorsrögzítő szerkezettel, kábelkivezetős fedéllel. Tartalmaz továbbá egy műanyag zacskóba csomagolt kábeltartót, rekeszfalat és kábelfeszülésmentesítőt. A fedél kétféle helyzetben szerelhető fel. A dobozra max. 6 mm vastagságú padlóanyag, vagy a tartozékként szállított fedél töltőanyag szerelhető. A szerelőkeretek az alapdobozba bepattinthatók. A szerelőkeret magassága 70 és 100 mm között, 5 mm-es lépésekben állítható. A csatlakozó padlódoboz 45x45 mm-es egyszeres aljzatok vagy 45x90 mm-es kettős Altira aljzatot képes befogadni. Anyaga: PA6, 30% üvegsörét erősítéssel, acél, PC/ABS (szerelőkeret) Négy modulos doboz, két szerelőkerettel két kettős vagy négy egyszeres Altira Szürke 72/199/199 1 ISM50624 P89489 Hat modulos doboz, három szerelőkerettel három kettős vagy hat egyszeres Altira Szürke 72/276/199 1 ISM50636 Nyolc modulos doboz, négy szerelőkerettel négy kettős vagy nyolc egyszeres Altira Szürke 72/276/199 1 ISM50638 P89488 Padlófedelek P85831 Padlófedelek, négy gyorsrögzítő szerkezettel, két forgóhoroggal és csavaros rögzítésű fedéllel. A fedél kitölthető max. 6 mm vastagságú padlóanyaggal, vagy a tartozékként szállított fedél töltőanyaggal, a forgóhorog 23 és 56 mm közötti vastagságú emelt padlóhoz használható. Betonpadló esetén együtt kell használni a műanyag vagy acél anyagú betonpadlós dobozzal. Anyaga: PA6, 30% üvegsörét erősítéssel, acél Négyzet alakú Szürke 33/199/199 1 ISM50520 P85832 Téglalap alakú Szürke 33/276/199 1 ISM50530 Betonpadlós dobozok P85833 P85834 P85808 Műanyag doboz Betonpadlós doboz, 75 és 95 mm közötti vastagságú betonpadlóba való besüllyesztésre. Kivágásokat tartalmaz a kábelcsatornák és Ø25 és Ø40 mm-es hajlékony védőcsövek csatlakoztatására. Anyaga: PP Négyzet alakú csatlakozós valamint max. 150 mm széles padló alatti Világosszürke 75-95/183/183 1 ISM50320 Téglalap alakú csatlakozós valamint max. 200 mm széles padló alatti Világosszürke 75-95/183/222 1 ISM50330 Acéldoboz Betonpadlós doboz kábelcsatorna adapterekkel, 75 és 110 mm közötti vastagságú betonpadlóba való besüllyesztésre. Mind a négy oldalon találhatók adapterek. Anyaga: Acéllemez Négyzet alakú csatlakozós valamint max. 200 mm széles padló alatti /350/350 1 ISM50322 Téglalap alakú csatlakozós valamint max. 200 mm széles padló alatti /350/350 1 ISM50332 Négyzet alakú csatlakozós valamint max. 350 mm széles padló alatti /500/500 1 ISM50323 Téglalap alakú csatlakozós valamint max. 350 mm széles padló alatti /500/500 1 ISM

4 Választék Betonpadlós dobozok P85846 Típus Szín Méretek A/B/C (mm) Adapterek az acéldobozhoz Menny. / csomag Rend. szám Acél betonpadlós dobozokba szerelhető adapter kitörhető nyílásokkal a védőcsövek számára, amelyeken keresztül 1-4 ill. 1-6 darab, Ø25 vagy Ø40 mm-es hajlékony védőcső csatlakoztatható. Anyaga: Acéllemez, horganyzott 1-4 védőcsőhöz Ø25 vagy Ø40 mm 1-6 védőcsőhöz Ø25 vagy Ø40 mm 83/1.5/252 5 ISM /1.5/403 5 ISM50393 Teli lemez, az acél betonpadlós dobozba. Anyaga: Acéllemez, horganyzott Tartozékok P85847 P89504 P85841 Teli lemez 83/1.5/252 83/1.5/ ISM50394 ISM50395 Szerelőkeret Altira aljzatokhoz Szerelőkeret csatlakozós padlódobozokhoz (a 139 mm-es szerelőkeret mindkét doboztípushoz, a 216 mm-es szerelőkeret csak a téglalap alakú dobozokhoz használható). Alkalmas egyszeres és kettős Altira aljzatok befogadására. Din szerelvények esetén a szerelőkereteket a megfelelő méretű szigetelődobozzal együtt kell használni. Anyaga: PC/ABS Két egyszeres vagy egy kettős Négy egyszeres vagy két kettős Antracitszürke 38/64/139 6 ISM50809 Antracitszürke 38/64/216 4 ISM50810 P85835 Szigetelődoboz Szigetelődoboz, amelyet a szerelőkerettel együtt kell használni az IP20 védettség követelményeinek kielégítésére (a 126 mm-es doboz mindkét doboztípushoz, a 203 mm-es doboz csak a téglalap alakú padlódobozokhoz használható). Felhasználható DIN szerelvények befogadására is. Anyaga: PA6 Két egyszeres vagy egy kettős Kék 23/64/ ISM50800 P85836 P85843 Négy egyszeres vagy két kettős Fedélbetét, linóleum Kék 23/64/ ISM50801 A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét alsó felülete öntapadó szalaggal van ellátva. Anyaga: Linóleum Négyzet alakú dobozokhoz Szürke 6/139/167 1 ISM50807 P85844 Téglalap alakú dobozokhoz Szürke 6/139/245 1 ISM50808 P93897 Fedélbetét, acél A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét felső felülete egy védő filmréteggel, alsó felülete pedig egy lágygumi réteggel és öntapadó szalaggal van ellátva. Anyaga: Rozsdamentes acél, gumi Négyzet alakú dobozokhoz 6/139/167 1 ISM50817 P93898 Téglalap alakú dobozokhoz 6/139/245 1 ISM50818 P92622 P85838 Moduláris készülék készlet Moduláris készülék készlet DIN készülékekhez, DIN sínnel és fehér keretes áttetsző szürke fedéllel együtt. Alkalmas egy vagy két 18 mm-es DIN készülék, pl. kismegszakító befogadására. Csak a szerelőkerettel és a kék színű szigetelődobozzal kombinálva használható. Anyaga: PC+ASA (DIN sín), PC/ABS és PC (keretes fedél) Moduláris készülék készlet Fehér 72/45/90 1 ISM50811 Forgóhorog Forgóhorog, a csatlakozós padlódoboz ill. a padlófedél mindkét oldalán használható. Emelt szintű padlózat esetén használható, 23 és 56 mm vastagság között. Tartalék alkatrészként szolgál. Forgóhorog Kék 58/12/25 2 ISM

5 Műszaki leírás Méretek Padló magassága Szigetelődoboz nélkül Szigetelődobozzal P89436 Méretek Kivágás méretei Négyzet alakú doboz Téglalap alakú doboz P89434 A: 178 ±1 B: 178 ±1 A: 178 ±1 B: 255 ±1 P

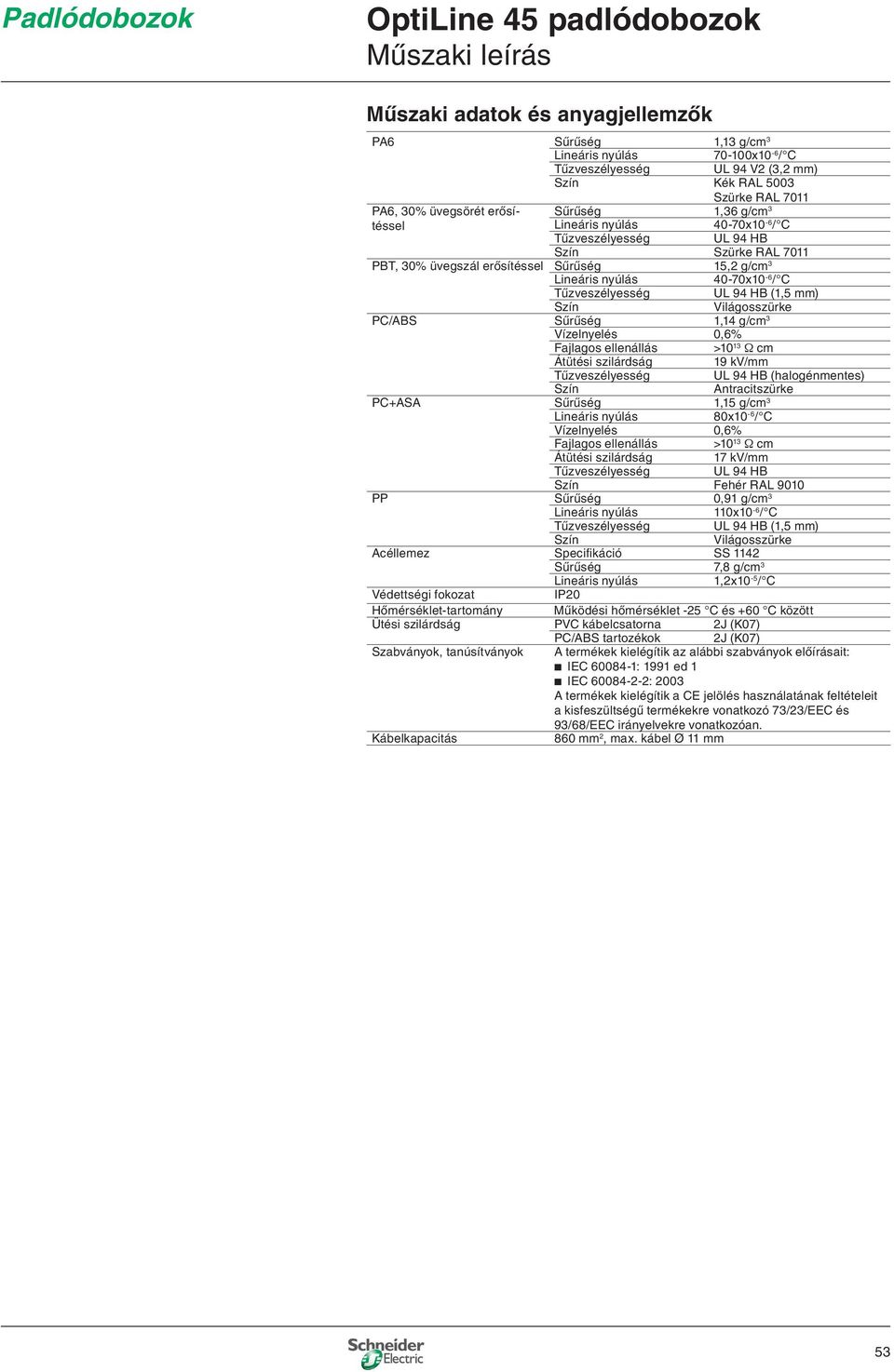

6 Műszaki leírás Műszaki adatok és anyagjellemzők PA6 Sűrűség 1,13 g/cm x10-6 / C UL 94 V2 (3,2 mm) Szín Kék RAL 5003 Szürke RAL 7011 PA6, 30% üvegsörét erősítéssel Sűrűség 1,36 g/cm x10-6 / C UL 94 HB Szín Szürke RAL 7011 PBT, 30% üvegszál erősítéssel Sűrűség 15,2 g/cm x10-6 / C UL 94 HB (1,5 mm) Szín Világosszürke PC/ABS Sűrűség 1,14 g/cm 3 Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm UL 94 HB (halogénmentes) Szín Antracitszürke PC+ASA Sűrűség 1,15 g/cm 3 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm UL 94 HB Szín Fehér RAL 9010 PP Sűrűség 0,91 g/cm 3 110x10-6 / C UL 94 HB (1,5 mm) Szín Világosszürke Acéllemez Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 1,2x10-5 / C Védettségi fokozat IP20 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Ütési szilárdság PVC kábelcsatorna 2J (K07) PC/ABS tartozékok 2J (K07) Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait: b IEC : 1991 ed 1 b IEC : 2003 A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvekre vonatkozóan. Kábelkapacitás 860 mm 2, max. kábel Ø 11 mm 53
