1 Energiaoszlopok, minioszlopok, padlódobozok és kábelcsatornák

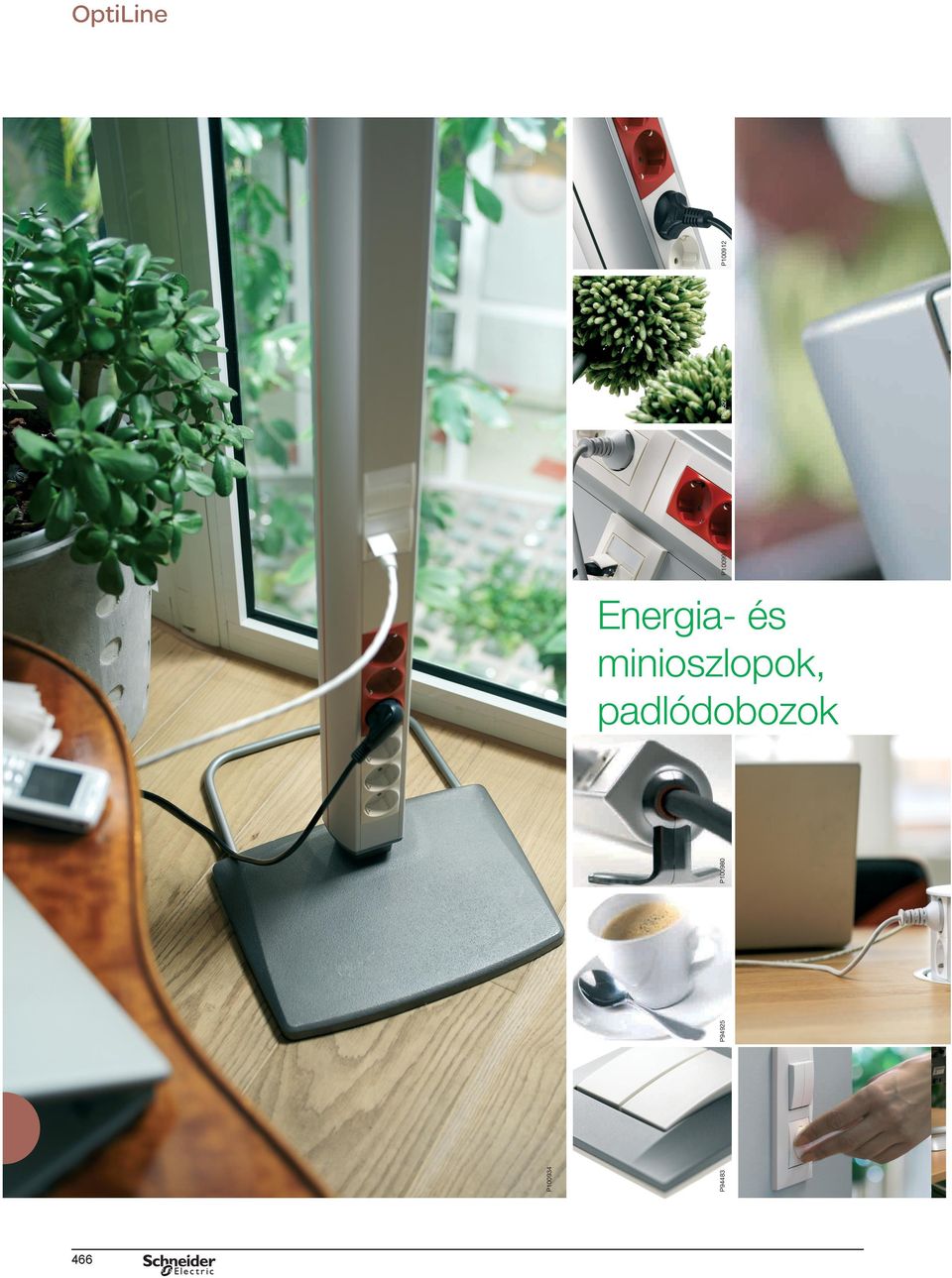

2 P00993 P80527 P0092 OptiLine 466 P94483 P00934 P94925 P00980 Energia- és minioszlopok, padlódobozok

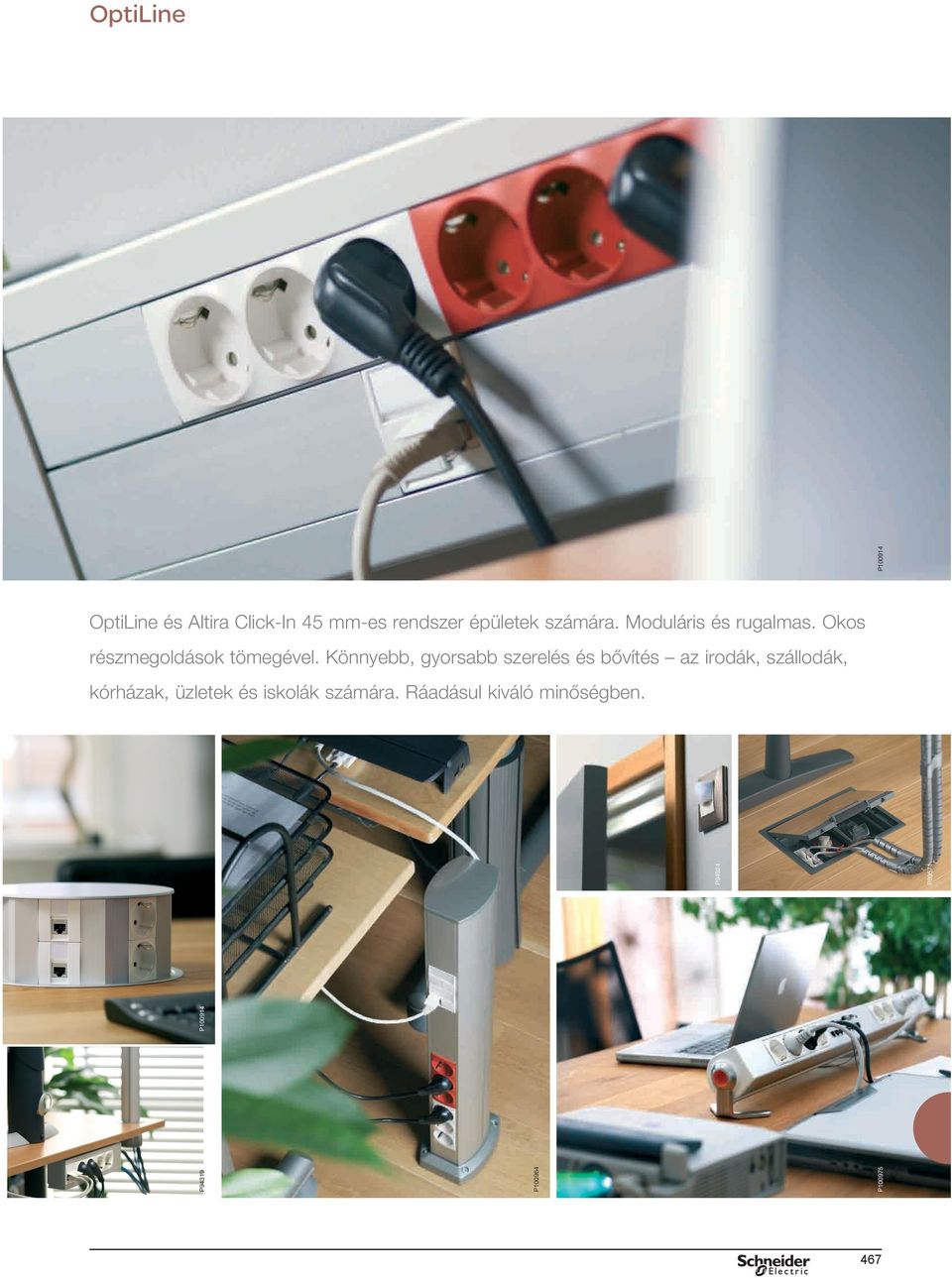

3 OptiLine és Altira Click-In 45 mm-es rendszer épületek számára. Moduláris és rugalmas. Okos részmegoldások tömegével. Könnyebb, gyorsabb szerelés és bővítés az irodák, szállodák, kórházak, üzletek és iskolák számára. Ráadásul kiváló minőségben. P9439 P00964 P00975 P0094 P94924 P8957 P

4 OptiLine 45 energiaoszlopok Bemutatás Energiaoszlopok 45 mm-es nyílással az Altira szerelvények közvetlen bepattintására A 45 mm-es nyílással kialakított OptiLine 45 energiaoszlopok rugalmas szerelési megoldásokat kínálnak az erősáram, valamint távközlési és adatjelek eljuttatására a mennyezetről a munkaasztalra. Az energiaoszlopok karcsú kialakításúak, lágyan lekerekített élekkel. Anyaguk alumínium, kitűnő minőségű felületi kezeléssel: natúr eloxálással, vagy porfestéssel fehérre színezve. A helyiségben szabadon állva, tartólábra szerelve állíthatók be, és,5 méteres sugáron belül elmozdíthatók a mennyezeti csatlakozási ponthoz képest, vagy a padló és a mennyezet között feszítetten szerelhetőek. Mindkét típus megrendelhető egy- vagy kétoldalas változatban. A feszített szerelésű energiaoszlopok rugós terhelésű, beállítható mennyezeti rögzítője könnyen, szerszámok nélkül szerelhető. Egyoldalas energiaoszlopok Szabadon álló Feszített szerelésű P86536 P0090 P87200 P86538 P8798 Eloxált alu Eloxált alu Kétoldalas energiaoszlopok Szabadon álló Feszített szerelésű P90764 Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. P86535 P8720 P86537 P8799 Eloxált alu Eloxált alu 468

5 OptiLine 45 energiaoszlopok Bemutatás P0060 Megjelenés, kivitel és minőség Minden OptiLine energiaoszlop anyaga eloxált vagy porfestett alumínium, kitűnő minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrész úgy van megtervezve, hogy biztosítsa a megbízható működést és a könnyű szerelést. Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges menynyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően. P00608 P mm P93 Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, masszív kivitel b Megbízható működés b Minőségi megjelenés Innovatív szögletes tartóláb A tartólábra egy acélkengyel van felszerelve, amely a stabil kitámasztás céljából kihajtható. b Stabil b Falhoz közeli, tetszetős elhelyezés b Két energiaoszlop egymásnak háttal is felállítható P9 P900 P903 P902 P92 Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket P925 Szerelvények felhasználóbarát pozícióban Az Altira alkalmas függőleges szerelésre is b Megfelelő pozíciójú szerelvények b Megfelelő terhelés a VDI kábeleken P0049 Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a gyengeáramú és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között P90859 Csavarvájat Az energiaoszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (falilámpák, kis polcok stb.) rögzítésére P90866 Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és egy hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könnyen elmozdíthatók, optimális irodai elrendezés alakítható ki b,5 méteres mozgási sugár P0035 P0039 Sima végzáró A végzáró anyaga alumínium öntvény, lágyan lekerekített élekkel. b Eltakarja az oszloptest éles végeit b Nem fenyeget a kábelek sérülésének veszélye P

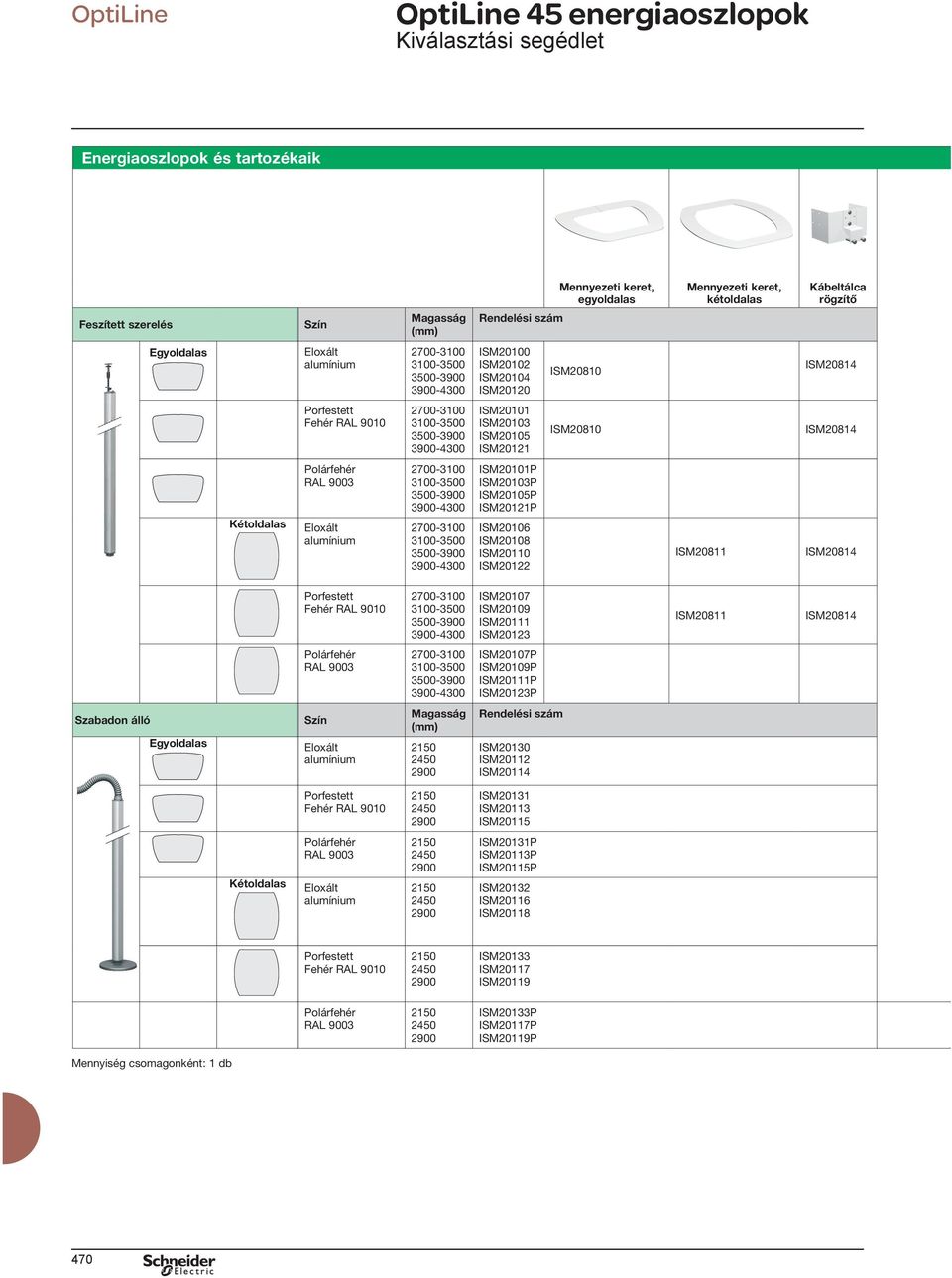

6 OptiLine 45 energiaoszlopok Kiválasztási segédlet Energiaoszlopok és tartozékaik Mennyezeti keret, egyoldalas Mennyezeti keret, kétoldalas Kábeltálca rögzítő Feszített szerelés Szín Magasság (mm) Rendelési szám Egyoldalas Eloxált alumínium ISM2000 ISM2002 ISM2004 ISM2020 ISM2080 ISM2084 Porfestett RAL ISM200 ISM2003 ISM2005 ISM202 ISM2080 ISM2084 Kétoldalas Polárfehér RAL 9003 Eloxált alumínium ISM200P ISM2003P ISM2005P ISM202P ISM2006 ISM2008 ISM200 ISM2022 ISM208 ISM2084 Porfestett RAL ISM2007 ISM2009 ISM20 ISM2023 ISM208 ISM2084 Polárfehér RAL ISM2007P ISM2009P ISM20P ISM2023P Szabadon álló Egyoldalas Szín Eloxált alumínium Magasság (mm) Rendelési szám ISM2030 ISM202 ISM204 Porfestett RAL ISM203 ISM203 ISM205 Kétoldalas Polárfehér RAL 9003 Eloxált alumínium ISM203P ISM203P ISM205P ISM2032 ISM206 ISM208 Porfestett RAL ISM2033 ISM207 ISM209 Polárfehér RAL ISM2033P ISM207P ISM209P Mennyiség csomagonként: db 470

7 OptiLine 45 energiaoszlopok Kiválasztási segédlet Tartóláb, kerek Tartóláb, szögletes Mennyezeti kábelbevezető Mennyezeti rögzítő Áramsínrögzítő Kábeltálca-rögzítő ISM20808 ISM20809 ISM2082 ISM2086 ISM2085 ISM2083 ISM20808 ISM20809 ISM2082 ISM2086 ISM2085 ISM2083 ISM20808 ISM20809 ISM2082 ISM2086 ISM2085 ISM2083 ISM20808w ISM20809 ISM2082 ISM2086 ISM2085 ISM

8 OptiLine 45 energiaoszlopok Választék Energiaoszlopok P86538 P8799 P86536 P86535 Típus Szín Méretek A/B/C (mm) Energiaoszlop, feszített szerelésű Menny. / csomag Rend. szám Üres energiaoszlop a padló és a mennyezet közötti feszített szerelésre, egyoldalas vagy kétoldalas. Tartalmazza a mennyezeti rögzítőt, végzárót, kábelfeszülés-mentesítőt, rekeszprofilt, padlórögzítő lemezt, földelőkészletet és egy szerelési útmutatót. A mennyezeti rögzítő beállítási tartománya 400 mm. Földeletlen. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45x45 moduláris szerelvények bepattintására. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre (RAL 900) Egyoldalas, 2,7 3, m Egyoldalas, 3,-3,5 m Egyoldalas, 3,5-3,9 m Egyoldalas 3,9-4,3 m Kétoldalas, 2,7-3, m Kétoldalas, 3,-3,5 m Kétoldalas, 3,5-3,9 m Eloxált alu Eloxált alu Eloxált alu Eloxált alu Eloxált alu Eloxált alu Eloxált alu Kétoldalas, 3,9-4,3 m Eloxált alu Energiaoszlop, szabadon álló 300/68/89 ISM2000 ISM200 ISM200P 3500/68/89 ISM2002 ISM2003 ISM2003P 3900/68/89 ISM2004 ISM2005 ISM2005P 4300/68/89 ISM2020 ISM202 ISM202P 300/6/90 ISM2006 ISM2007 ISM2007P 3500/6/90 ISM2008 ISM2009 ISM2009P 3900/6/90 ISM200 ISM20 ISM20P 4300/6/90 ISM2022 ISM2023 ISM2023P Üres, szabadon álló és mozgatható energiaoszlop, egyoldalas vagy kétoldalas. Tartalmazza a hajlékony védőcsövet és annak adapterét, kábelfeszülés-mentesítőt, rekeszprofilt, földelőkészletet és egy szerelési útmutatót. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45x45 moduláris szerelvények bepattintására. A hajlékony védőcső hossza 2 m, a mozgási sugár,5 m a mennyezeti rögzítési ponthoz képest. A tartólábat külön kell megrendelni. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre (RAL 900) Egyoldalas, 2,5 m Egyoldalas, 2,45 m Egyoldalas, 2,9 m Kétoldalas, 2,5 m Kétoldalas, 2,45 m Kétoldalas, 2,9 m Tartozékok az energiaoszlopokhoz P86528 Eloxált alu Eloxált alu Eloxált alu Eloxált alu Eloxált alu Eloxált alu Típus Szín Méretek A/B/C (mm)) Tartóláb szabadon álló energiaoszlophoz /68/89 ISM2030 ISM203 ISM203P /68/89 ISM202 ISM203 ISM03P /68/89 ISM204 ISM205 ISM05P /6/90 ISM2032 ISM2033 ISM2033P /6/90 ISM206 ISM207 ISM07P /6/90 ISM208 ISM209 ISM09P Menny / csomag Szögletes tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet az energiaoszlop talplemezére kell szerelni két M6 csavarral (mellékelve). A tartóláb egy acélkengyellel van ellátva, amely a stabilabb kitámasztás érdekében kihajlítható. Használaton kívül a kengyel védett, a tartóláb alatti horonyba helyezhető. Ez akkor lehet hasznos, ha a falhoz mellé kerül az oszlop elhelyezésre, vagy amikor két energiaoszlopot egymásnak háttal fordítva használnak. Anyaga: Öntöttvas, festett Rend. szám Tartóláb, szögletes 33/250/346 ISM

9 OptiLine 45 energiaoszlopok Választék P86529 P86527 P86532 Kerek tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet az energiaoszlop talplemezére kell szerelni két M6 csavarral (mellékelve). Használható mind egyoldalas, mind kétoldalas energiaoszlopokhoz. Anyaga: Öntöttvas, festett Tartóláb, kerek 29/Ø37 ISM20808 Mennyezeti keret Mennyezeti kábelbevezető, rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø25 mm-es nyílás szükséges, melyhez a három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony védőcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø25 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető 89/Ø6 ISM2082P RAL 9003 Mennyezeti keret egy- vagy kétoldalas energiaoszlopokhoz. Az álmennyezeti furat szélét takarja el. Öntapadó. Anyaga: PS (polisztirol) Mennyezeti keret egyoldalas energiaoszlophoz RAL 9003 /08/29 ISM2080P P8653 Mennyezeti keret kétoldalas energiaoszlophoz RAL 9003 /56/30 ISM208P P86525 P86526 P86530 P86524 Kábeltálca-rögzítő Kábeltálca-rögzítő, tartalmazza a hajlékony védőcső kábeltálcához való rögzítésének kötőelemeit. A kábeltálca szélére kell rászorítani. Anyaga: Acél, porfestett Kábeltálca-rögzítő 00/5/70 ISM2083 RAL 900 Kábeltálca-rögzítő, amelyet rá kell szorítani egy kábeltálcára vagy kábellétrára. Tartalmazza a szükséges csavarokat. Az energiaoszlop hossza mentén tetszőleges ponton felszerelhető. Magassága ±5 mm-en belül állítható. A tálca ill. kábelcsatorna maximális vastagsága a rögzítési ponton 0 mm lehet. Anyaga: Alumínium, porfestett Kábeltálca-rögzítő 75/50/20 ISM2084 RAL 900 Mennyezeti rögzítő Mennyezeti rögzítő, rendeltetése a hajlékony védőcső rögzítése a falhoz vagy mennyezethez. Rögzítőelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti-rögzítő 50/56/90 ISM2086 RAL 900 Áramsínrögzítő Védőcsőrögzítő Ø55 mm-es áramsínhez (pl. Canalis), rendeltetése a hajlékony védőcső csatlakoztatása a sínhez. Anyaga: Acél, porfestett Gyűjtősínrögzítő 05/90/70 ISM2085 RAL 900 Padlórögzítő Csavarok segítségével lehet a padlóhoz rögzíteni. Az energiaoszlophoz való illesztés kampókkal történik. Anyag: Acél, galvanizált. Padlórögzítő - 3/49/608 ISM20828 P85786 Fedél Fedél, amely bepattintással rögzíthető a 45 mm-es nyílásba. Földelőfuratokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxált vagy fehérre porfestve Fedél Eloxált 45/6/ m ISM0950 P85785 P8788 P8789 Fedél RAL /6/ /6/ m 24 m ISM0960 ISM0960P RAL 9003 Padlórögzítő, feszített szerelésű energiaoszlopokhoz, nyílással a taposócsatorna számára Padlórögzítő elem egy- vagy kétoldalas energiaoszlopokhoz. A padlóhoz csavarokkal van erősítve. Nyílással ellátva a 8x75 mm-es taposócsatorna csatlakoztatására. Anyaga: Alumínium, porfestett Egyoldalas energiaoszlophoz Kétoldalas energiaoszlophoz RAL 9007 RAL /25/02 ISM /25/56 ISM

10 OptiLine 45 energiaoszlopok Választék P86523 Taposócsatorna Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC. Taposócsatorna RAL /75/ m ISM2087 Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállitva. Olyan energiaoszlopok betáplálására szolgál, amelyek betáplaló nyilással ellátott padlórögzitővel vannak rögzitve. Anyaga: Alumínium, eloxált Alu taposócsatorna Eloxált alu 8/75/ m ISM20857 P8787 P8786 P86522 P8652 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC. Toldóelem 20/50/78 0 ISM2088 RAL 7030 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC. Taposócsatorna könyökelem RAL 7030 Taposócsatorna adapter Összeköttetés a taposócsatorna és a 45 mm-es nyílással ellátott fali kábelcsatorna között. Anyaga: PC/ABS. 20/20/20 0 ISM2089 Adapter RAL 900 RAL /63/0 60/63/0 ISM20826 ISM20826P Adapter Alumínium hatású 60/63/0 ISM

11 OptiLine 45 energiaoszlopok Választék Tartozékok az energiaoszlopokhoz P8794 Típus Szín Méretek A/B/C (mm) Rekeszprofil Menny. / csomag Rend. szám Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az energiaoszlopok és minioszlopok belső szerelősínjeire kell erősíteni az erősáramú és gyengeáramú kábelek szétválasztására. Szállítás 0,5 m-es darabokban. Anyaga: ABS Rekeszprofil RAL /30/52 0 ISM20825 P879 Díszszalag Díszítő gumicsík, amelyet az energiaoszlopok és minioszlopok oldalán elhelyezett bevágásba lehet rögzíteni. Szállítás 5 m-es darabokban. Anyaga: Szilikon tartalmú gumi Díszszalag 5000/Ø3.5 5 m ISM20822 P8792 Díszszalag RAL /Ø3.5 5 m ISM20823P P8793 Díszszalag Narancs 5000/Ø3.5 5 m ISM20824 P8796 P85796 P85793 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelőhálózattal. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM0952 Földelőkészlet A készlet tartalmaz egy földelőhuzalt lapos érintkezőkkel, valamint földelőcsipeszekkel. Rendeltetése a fedél összekötése a csatornatesttel. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = 300 Moduláris készülék adapter 2-modulos adapter vagy 2 moduláris készülékhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: ASA+PC, fehér vagy alumínium hatású Moduláris készülék adapter RAL 900 RAL /72/45 90/72/ ISM0953 ISM0954 ISM0907 ISM0907P P8795 Moduláris készülék adapter Alumínium hatású 90/72/45 ISM0957 P85792 Zárókapocs Zárókapocs, egy aljzat vagy aljzatsor két oldalára szerelendő a kihúzás elleni védelem fokozása érdekében. Anyaga: PC/ABS Zárókapocs 45/23/23 0 RAL /23/23 0 RAL 9003 ISM0906 ISM0906P 475

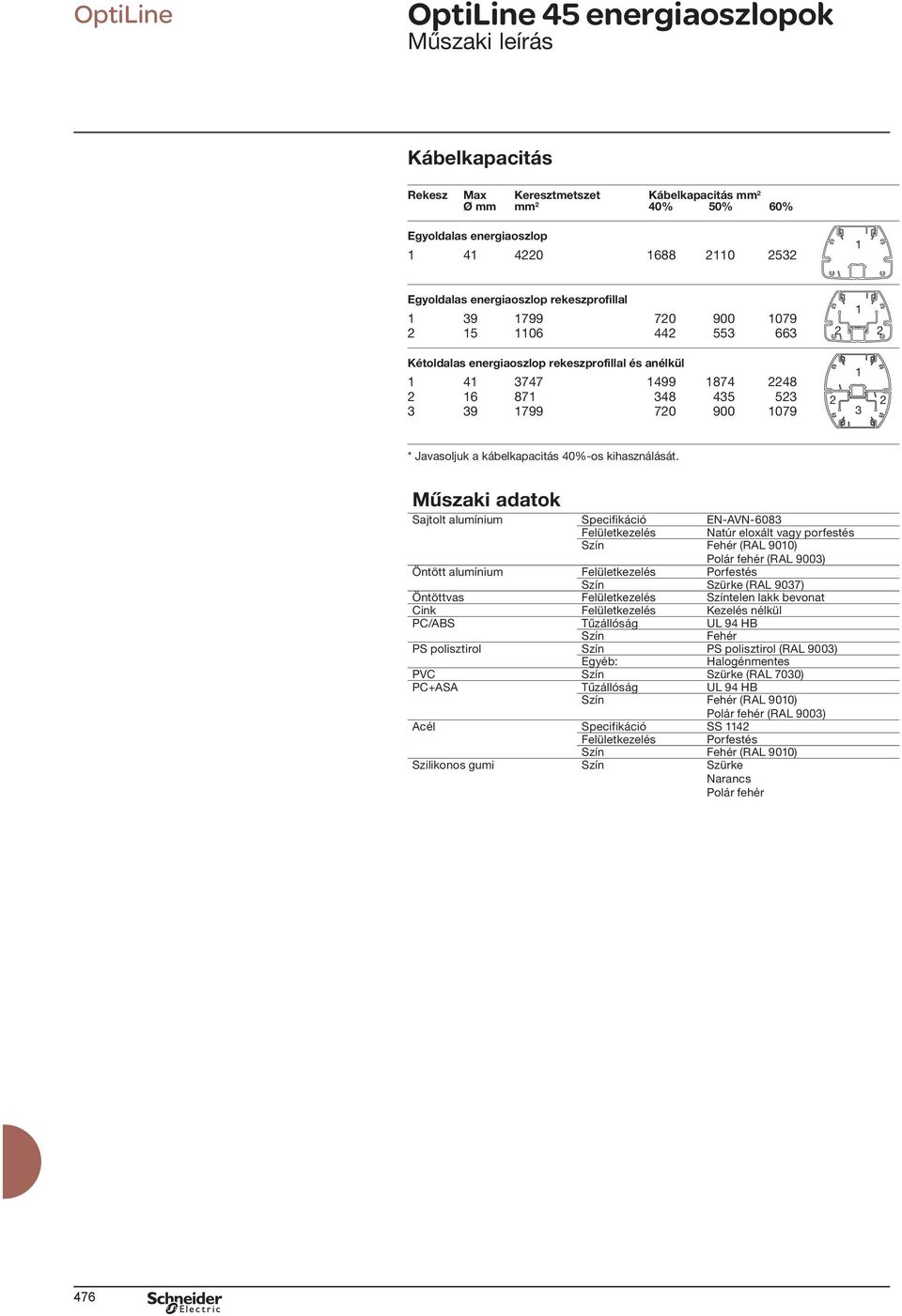

12 OptiLine 45 energiaoszlopok Műszaki leírás Kábelkapacitás Rekesz Max Keresztmetszet Kábelkapacitás mm 2 Ø mm mm 2 40% 50% 60% Egyoldalas energiaoszlop Egyoldalas energiaoszlop rekeszprofillal Kétoldalas energiaoszlop rekeszprofillal és anélkül * Javasoljuk a kábelkapacitás 40%-os kihasználását. Műszaki adatok Sajtolt alumínium Specifikáció EN-AVN-6083 Felületkezelés Natúr eloxált vagy porfestés Szín (RAL 900) (RAL 9003) Öntött alumínium Felületkezelés Porfestés Szín (RAL 9037) Öntöttvas Felületkezelés Színtelen lakk bevonat Cink Felületkezelés Kezelés nélkül PC/ABS Tűzállóság UL 94 HB Szín PS polisztirol Szín PS polisztirol (RAL 9003) Egyéb: Halogénmentes PVC Szín (RAL 7030) PC+ASA Tűzállóság UL 94 HB Szín (RAL 900) (RAL 9003) Acél Specifikáció SS 42 Felületkezelés Porfestés Szín (RAL 900) Szilikonos gumi Szín Narancs 476

13 OptiLine 45 minioszlopok Kiválasztási segédlet Minioszlopok Egyoldalas Kétoldalas Szín Magasság (mm) Rendelési szám Eloxált RAL 900 RAL ISM2020 ISM202 ISM202P Eloxált RAL 900 RAL 9003 Eloxált RAL 900 RAL 9003 Eloxált RAL 900 RAL ISM20200 ISM2020 ISM2020P ISM2022 ISM2023 ISM2023P ISM20202 ISM20203 ISM20203P Mennyiség csomagonként: db 477

14 OptiLine 45 minioszlopok Választék Minioszlopok Típus Szín Méretek A/B/C (mm) Menny. / csomag Rend. szám P86534 P00853 P86533 P00854 Üres, szabadon álló, egy- vagy kétoldalas minioszlop padlórögzítőre szerelve Tartalmazza a padlórögzítőt, végzárót, kábelfeszülés-mentesítőt, rekeszprofilt, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45x45 moduláris szerelvények fogadására. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre (RAL 900) Egyoldalas 6 db 45x45 mm szerelvény fogadására Egyoldalas 2 db 45x45 mm szerelvény fogadására Kétoldalas 6 db 45x45 mm szerelvény fogadására Kétoldalas 2 db 45x45 mm szerelvény fogadására Eloxált alu Eloxált alu Eloxált alu Eloxált alu 430/68/89 430/68/89 700/68/89 430/68/89 430/6/90 430/68/89 700/6/90 430/68/89 ISM2020 ISM202 ISM202P ISM20200 ISM2020 ISM2020P ISM2022 ISM2023 ISM2023P ISM20202 ISM20203 ISM20203P Tartozékok minioszlopokhoz P8788 P8789 P86523 P399 P8652 P86522 P8786 Padlórögzítő, nyílással a taposócsatornához Padlórögzítő elem egy- vagy kétoldalas minioszlophoz. Csavarokkal van a padlóhoz rögzítve. Nyílással ellátva a 8x75 mm-es taposócsatorna csatlakoztatására. Anyaga: Alumínium, porfestett Egyoldalas minioszlophoz Kétoldalas minioszlophoz RAL 9007 RAL /25/02 ISM /25/56 ISM2082 Taposócsatorna, PVC Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC Taposócsatorna 8/75/ m ISM2087 RAL 7030 Alumínium taposócsatorna Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállitva. Olyan energiaoszlopok betáplálására szolgál, amelyek betáplaló nyilással ellátott padlórögzitővel vannak rögzitve. Anyaga: Alumínium, eloxált Alu taposócsatorna Eloxált alu 8/75/ m ISM20857 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC Toldóelem 20/50/78 0 ISM2088 RAL 7030 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC Taposócsatorna könyökelem 20/20/20 0 ISM2089 RAL 7030 Taposócsatorna adapter Összeköttetés a taposócsatorna és a 45 mm-es nyílással ellátott fali kábelcsatorna között. Anyaga: PC/ABS Adapter RAL 900 RAL /63/0 60/63/0 ISM20826 ISM20826P Adapter Alumínium hatású 60/63/0 ISM20827 P8787 P8794 Rekeszprofil Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az energiaoszlopok és minioszlopok belső szerelősínjeire kell erősíteni őket. Szállítás 0,5 m-es darabokban. Anyaga: ABS Rekeszprofil 500/30/52 0 ISM

15 OptiLine 45 minioszlopok Választék Tartozékok minioszlopokhoz Típus Szín Méretek A/B/C (mm) Fedél Menny. / csomag Rend. szám Fedél, amely bepattintással rögzíthető a 45 mm-es nyílásba. Földelő furatokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva vagy fehérre porfestve Fedél Eloxált 45/6/ m ISM0950 P85786 P85785 Fedél RAL 900 RAL /6/ /6/ m 24 m Díszszalag Díszítő gumicsík, amelyet az energiaoszlopok és minioszlopok oldalán elhelyezett bevágásba lehet rögzíteni. Szállítás 5 m-es darabokban. Anyaga: Szilikon tartalmú gumi ISM0960 ISM0960P P879 Díszszalag 5000/Ø3.5 5 m ISM20822 P8792 Díszszalag RAL /Ø3.5 5 m ISM20823P P8793 Díszszalag Narancs 5000/Ø3.5 5 m ISM20824 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelőhálózattal. Anyaga: Acél P8796 P85796 Földelőcsipesz 9/9/9 20 ISM0952 Földelőkészlet A készlet tartalmaz egy földelőhuzalt lapos érintkezőkkel, valamint földelőcsipeszekkel. Rendeltetése a fedél összekötése a csatornatesttel. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = 300 Moduláris készülék adapter 2 modulos adapter vagy 2 moduláris készülékhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: ASA+PC, fehér vagy alumínium hatású 0 0 ISM0953 ISM0954 P85793 Moduláris készülék adapter RAL 900 RAL /72/45 90/72/45 ISM0907 ISM0907P P8795 Moduláris készülék adapter Alumínium hatású 90/72/45 ISM0957 Zárókapocs Zárókapocs, egy aljzat vagy aljzatsor két oldalára szerelendő a kihúzás elleni védelem fokozása érdekében. Anyaga: PC/ABS P85792 Zárókapocs RAL 900 RAL /23/23 45/23/ ISM0906 ISM0906P 479

16 OptiLine 45 minioszlopok Műszaki leírás Műszaki adatok Sajtolt alumínium Specifikáció EN-AVN-6083 Felületkezelés Natúr eloxált vagy porfestés Szín (RAL 900) (RAL 9003) Öntött alumínium Felületkezelés Porfestés Szín (RAL 9037) Öntöttvas Felületkezelés Színtelen lakk bevonat Cink Felületkezelés Kezelés nélkül PC/ABS Tűzállóság UL 94 HB Szín PS polisztirol Szín PS polisztirol (RAL 9003) Egyéb: Halogénmentes PVC Szín (RAL 7030) PC+ASA Tűzállóság UL 94 HB Szín (RAL 900) (RAL 9003) Acél Specifikáció SS 42 Felületkezelés Porfestés Szín (RAL 900) Szilikonos gumi Szín Narancs 480

17 OptiLine 45 padlódobozok OptiLine Bemutatás Süllyesztett rendszer erősáramú, távközlési és adatvezetékek kialakítására az iroda padlózatában A rendszer csatlakozós padlódobozokat, padlófedeleket, betonpadlós dobozokat és számos egyéb tartozékot kínál. Minden termék anyaga halogénmentes műanyag. A csatlakozós padlódobozok szerelőkerettel rendelkeznek az Altira aljzatok befogadására. A dobozok kétféle méretben rendelhetők: 99 x 99 mm és 99 x 276 mm. A kisebbik dobozba négy egyszeres vagy két kettős aljzat szerelhető be. A nagyobbik doboz 6 egyszeres vagy 3 kettős aljzat, illetve 8 egyszeres vagy 4 kettős aljzat elhelyezésére alkalmas változatban rendelhető. A szerelőkeret magassága 70 és 00 mm között, 5 mm-es lépésekben állítható. Ezzel optimális kapacitás biztosítható, valamint a DIN modulok és aljzatok különböző magasságokban szerelhetők be. A betonpadlós dobozok kábelcsatornákhoz vagy a hajlékony védőcsövekhez csatlakozhatnak. Védőcsövek használata esetén a dobozok a padlózat tetszőleges pontján elhelyezhetők P P P8 6 modulos doboz 8 modulos doboz Két dupla vagy négy egyszeres aljzat számára Három dupla vagy hat egyszeres aljzat számára Négy dupla vagy nyolc egyszeres aljzat számára P modulos doboz Kábelkivezető habgumival és emelőkarral 3 mm-es acél fedél beméllyítéssel a max. 6 mm-es betétek számára Szerelőkeret Csatlakozós padlódoboz fedéllel P8748 Szigetelődoboz Gyorsrögzítő szerkezet Forgóhorog OptiLine 45 padlóalatti rendszer minden padlótípushoz P85838 b Emelt szintű padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be b Betonpadlók: Állítható magasságú műanyag és acéldobozok Csatlakozás beágyazott acél kábelcsatornák vagy hajlékony védőcsövek segítségével b Üreges padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be Szerelőkeret magasságának beállítása 5 mm-es lépésekben Kivágások a padló alatti kábelcsatornához és Ø25 ill. Ø40 mm-es védőcsőhöz P Betonpadlós doboz, műanyag DIN készülék beszerelése P90764 Fedél DIN készülék Szerelőkeret DIN sín Altira 45x45 moduláris szerelvények Szigetelődoboz Az OptiLine padlódobozok szerelőkereteibe az Altira szerelvények egyszerűen bepattinthatók P8 48

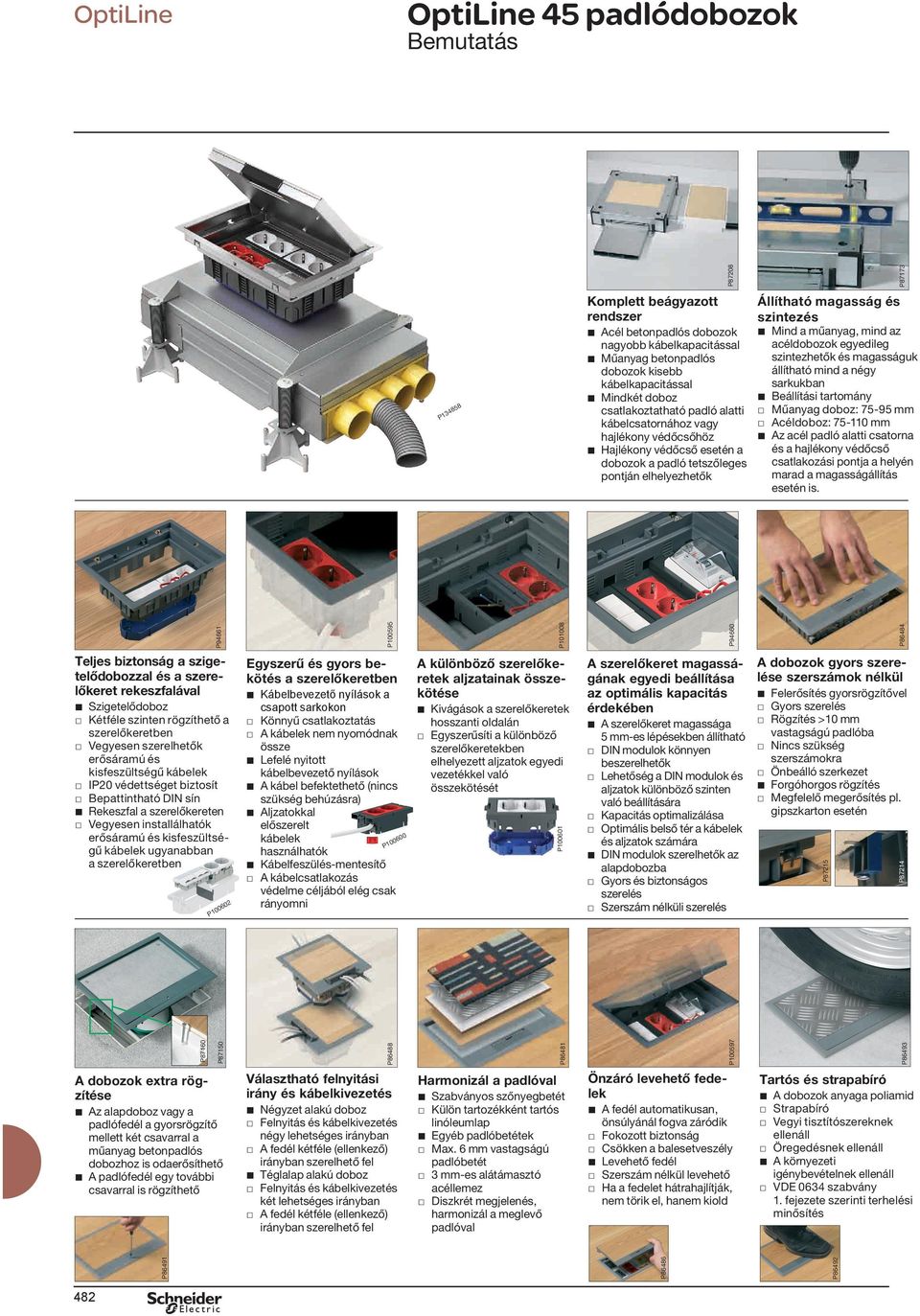

18 OptiLine 45 padlódobozok Bemutatás P87208 Komplett beágyazott rendszer b Acél betonpadlós dobozok nagyobb kábelkapacitással b Műanyag betonpadlós dobozok kisebb kábelkapacitással b Mindkét doboz csatlakoztatható padló alatti kábelcsatornához vagy hajlékony védőcsőhöz b Hajlékony védőcső esetén a dobozok a padló tetszőleges pontján elhelyezhetők Állítható magasság és szintezés b Mind a műanyag, mind az acéldobozok egyedileg szintezhetők és magasságuk állítható mind a négy sarkukban b Beállítási tartomány Műanyag doboz: mm Acéldoboz: 75-0 mm b Az acél padló alatti csatorna és a hajlékony védőcső csatlakozási pontja a helyén marad a magasságállítás esetén is. Egyszerű és gyors bekötés a szerelőkeretben b Kábelbevezető nyílások a csapott sarkokon Könnyű csatlakoztatás A kábelek nem nyomódnak össze b Lefelé nyitott kábelbevezető nyílások b A kábel befektethető (nincs szükség behúzásra) b Aljzatokkal előszerelt kábelek használhatók b Kábelfeszülés-mentesítő A kábelcsatlakozás védelme céljából elég csak rányomni A különböző szerelőkeretek aljzatainak összekötése b Kivágások a szerelőkeretek hosszanti oldalán Egyszerűsíti a különböző szerelőkeretekben elhelyezett aljzatok egyedi vezetékkel való összekötését A szerelőkeret magasságának egyedi beállítása az optimális kapacitás érdekében b A szerelőkeret magassága 5 mm-es lépésekben állítható DIN modulok könnyen beszerelhetők Lehetőség a DIN modulok és aljzatok különböző szinten való beállítására Kapacitás optimalizálása Optimális belső tér a kábelek és aljzatok számára b DIN modulok szerelhetők az alapdobozba Gyors és biztonságos szerelés Szerszám nélküli szerelés A dobozok gyors szerelése szerszámok nélkül b Felerősítés gyorsrögzítővel Gyors szerelés Rögzítés >0 mm vastagságú padlóba Nincs szükség szerszámokra Önbeálló szerkezet b Forgóhorgos rögzítés Megfelelő megerősítés pl. gipszkarton esetén P8648 P8773 P34858 P86493 P00595 P0008 P94660 P86484 P00600 P0060 P8724 Harmonizál a padlóval b Szabványos szőnyegbetét Külön tartozékként tartós linóleumlap b Egyéb padlóbetétek Max. 6 mm vastagságú padlóbetét 3 mm-es alátámasztó acéllemez Diszkrét megjelenés, harmonizál a meglevő padlóval Tartós és strapabíró b A dobozok anyaga poliamid Strapabíró Vegyi tisztítószereknek ellenáll Öregedésnek ellenáll b A környezeti igénybevételnek ellenáll VDE 0634 szabvány. fejezete szerinti terhelési minősítés P86492 P9466 Teljes biztonság a szigetelődobozzal és a szerelőkeret rekeszfalával b Szigetelődoboz Kétféle szinten rögzíthető a szerelőkeretben Vegyesen szerelhetők erősáramú és kisfeszültségű kábelek IP20 védettséget biztosít Bepattintható DIN sín b Rekeszfal a szerelőkereten Vegyesen installálhatók erősáramú és kisfeszültségű kábelek ugyanabban a szerelőkeretben P00602 P8725 A dobozok extra rögzítése b Az alapdoboz vagy a padlófedél a gyorsrögzítő mellett két csavarral a műanyag betonpadlós dobozhoz is odaerősíthető b A padlófedél egy további csavarral is rögzíthető P8649 P8760 P8750 P86488 Választható felnyitási irány és kábelkivezetés b Négyzet alakú doboz Felnyitás és kábelkivezetés négy lehetséges irányban A fedél kétféle (ellenkező) irányban szerelhető fel b Téglalap alakú doboz Felnyitás és kábelkivezetés két lehetséges irányban A fedél kétféle (ellenkező) irányban szerelhető fel Önzáró levehető fedelek b A fedél automatikusan, önsúlyánál fogva záródik Fokozott biztonság Csökken a balesetveszély b Levehető fedél Szerszám nélkül levehető Ha a fedelet hátrahajlítják, nem törik el, hanem kiold P86486 P

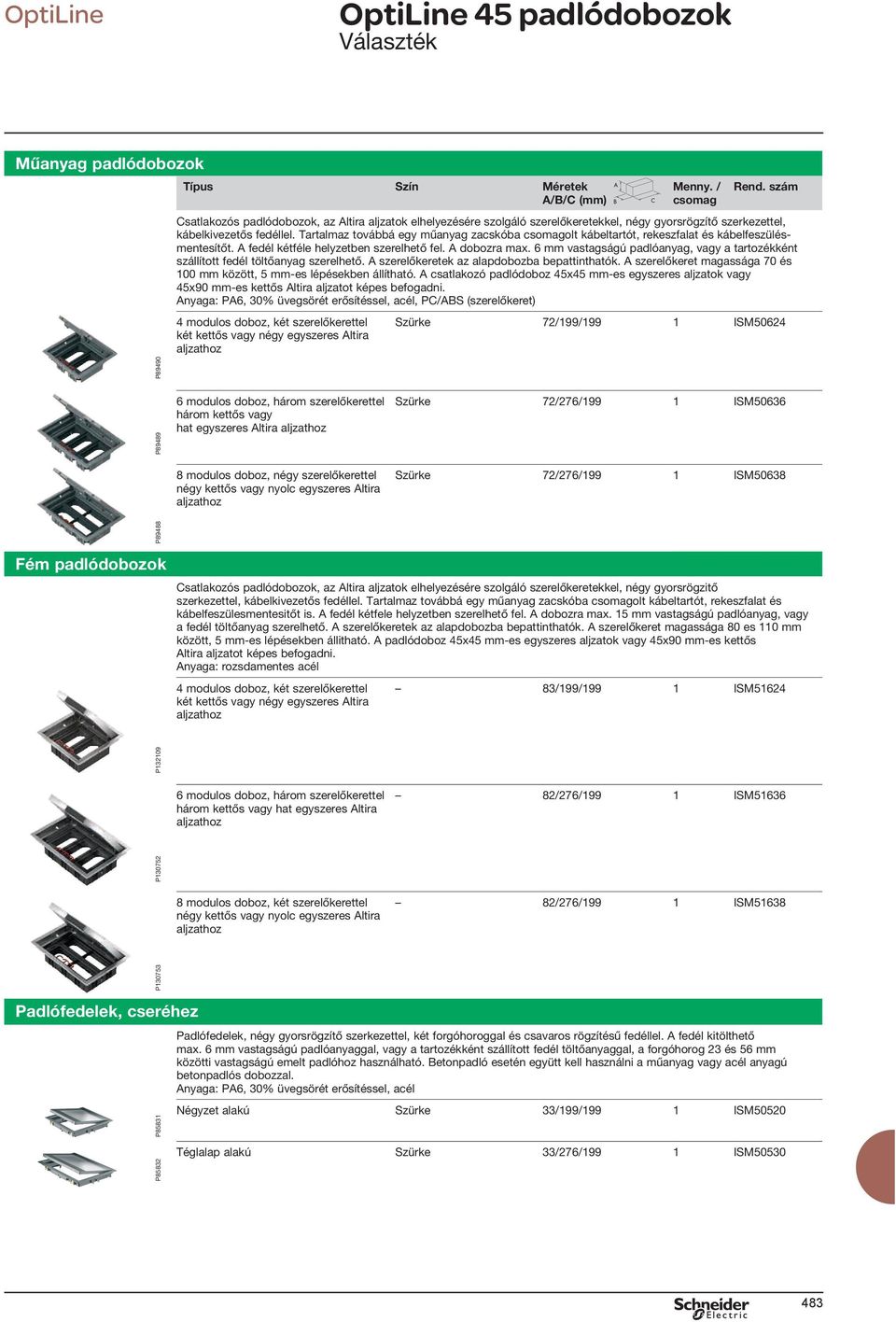

19 OptiLine 45 padlódobozok Választék Műanyag padlódobozok P89490 Típus Szín Méretek A/B/C (mm) Menny. / csomag Rend. szám Csatlakozós padlódobozok, az Altira aljzatok elhelyezésére szolgáló szerelőkeretekkel, négy gyorsrögzítő szerkezettel, kábelkivezetős fedéllel. Tartalmaz továbbá egy műanyag zacskóba csomagolt kábeltartót, rekeszfalat és kábelfeszülésmentesítőt. A fedél kétféle helyzetben szerelhető fel. A dobozra max. 6 mm vastagságú padlóanyag, vagy a tartozékként szállított fedél töltőanyag szerelhető. A szerelőkeretek az alapdobozba bepattinthatók. A szerelőkeret magassága 70 és 00 mm között, 5 mm-es lépésekben állítható. A csatlakozó padlódoboz 45x45 mm-es egyszeres aljzatok vagy 45x90 mm-es kettős Altira aljzatot képes befogadni. Anyaga: PA6, 30% üvegsörét erősítéssel, acél, PC/ABS (szerelőkeret) 4 modulos doboz, két szerelőkerettel két kettős vagy négy egyszeres Altira aljzathoz 72/99/99 ISM50624 P modulos doboz, három szerelőkerettel három kettős vagy hat egyszeres Altira aljzathoz 72/276/99 ISM modulos doboz, négy szerelőkerettel négy kettős vagy nyolc egyszeres Altira aljzathoz 72/276/99 ISM50638 P89488 Fém padlódobozok Csatlakozós padlódobozok, az Altira aljzatok elhelyezésére szolgáló szerelőkeretekkel, négy gyorsrögzitő szerkezettel, kábelkivezetős fedéllel. Tartalmaz továbbá egy műanyag zacskóba csomagolt kábeltartót, rekeszfalat és kábelfeszülesmentesitőt is. A fedél kétfele helyzetben szerelhető fel. A dobozra max. 5 mm vastagságú padlóanyag, vagy a fedél töltőanyag szerelhető. A szerelőkeretek az alapdobozba bepattinthatók. A szerelőkeret magassága 80 es 0 mm között, 5 mm-es lépésekben állitható. A padlódoboz 45x45 mm-es egyszeres aljzatok vagy 45x90 mm-es kettős Altira aljzatot képes befogadni. Anyaga: rozsdamentes acél 4 modulos doboz, két szerelőkerettel két kettős vagy négy egyszeres Altira aljzathoz 83/99/99 ISM5624 P30752 P modulos doboz, három szerelőkerettel három kettős vagy hat egyszeres Altira aljzathoz 82/276/99 ISM modulos doboz, két szerelőkerettel négy kettős vagy nyolc egyszeres Altira aljzathoz 82/276/99 ISM5638 P30753 Padlófedelek, cseréhez P8583 Padlófedelek, négy gyorsrögzítő szerkezettel, két forgóhoroggal és csavaros rögzítésű fedéllel. A fedél kitölthető max. 6 mm vastagságú padlóanyaggal, vagy a tartozékként szállított fedél töltőanyaggal, a forgóhorog 23 és 56 mm közötti vastagságú emelt padlóhoz használható. Betonpadló esetén együtt kell használni a műanyag vagy acél anyagú betonpadlós dobozzal. Anyaga: PA6, 30% üvegsörét erősítéssel, acél Négyzet alakú 33/99/99 ISM50520 P85832 Téglalap alakú 33/276/99 ISM

20 OptiLine 45 padlódobozok Választék Betonpadlós dobozok P85833 P85834 P30548 Műanyag dobozok Betonpadlós doboz, 75 és 95 mm közötti vastagságú betonpadlóba való süllyesztésre. Kivágásokat tartalmaz a kábelcsatornák és Ø25 és Ø40 mm-es hajlékony védőcsövek csatlakoztatására. Anyaga: PP Négyzet alakú 4 modulos padlódobozokhoz és padlófedelekhez, valamint max. 50 mm széles padló alatti kábelcsatornákhoz Világosszürke 75-95/83/83 ISM50320 Téglalap alakú 6/8 modulos Világosszürke 75-95/83/222 ISM50330 padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Fém dobozok Betonpadlós doboz, minimum 00 mm vastagságú betonpadlóba való besüllyesztésre. Mind a négy oldalon lehetséges a kábelek bevezetése, három oldalról teli lemezekkel szállítva. Alkalmas csövezés és csatorna fogadására is. Állítható magasság 98 és 25 mm között. Vastagabb padló használata esetén állítható tartókat kell használni. Megjegyzés: Kérjük, vegye figyelembe a minimális hajlítási sugarat a kábelezés során. Anyag: acéllemez Fém süllyesztődoboz 4 modulos padlódobozhoz 25/302/405 ISM50343 P30546 Fém süllyesztődoboz 6/8 modulos padlódobozhoz 24/30/482 ISM50342 Állítható tartó Segít kiegyenlíteni a padlódobozt a kész padló szintjére. A vastagsága mm. Anyag: PP, PA6. Állítható tartó, fekete // ISM5034 P85808 P996 Acéldobozok Betonpadlós doboz kábelcsatorna adapterekkel, 75 és 0 mm közötti vastagságú betonpadlóba való besüllyesztésre. Mind a négy oldalon találhatók adapterek. Anyaga: Acéllemez Négyzet alakú 4 modulos padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Téglalap alakú 6/8 modulos padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Négyzet alakú 4 modulos padlódobozokhoz és padlófedelekhez, valamint max. 350 mm széles padló alatti kábelcsatornákhoz Téglalap alakú 6/8 modulos padlódobozokhoz és padlófedelekhez, valamint max. 350 mm széles padló alatti kábelcsatornákhoz 75-0/350/350 ISM /350/350 ISM /500/500 ISM /500/500 ISM

21 OptiLine 45 padlódobozok Választék Betonpadlós dobozok P85846 Típus Szín Méretek A/B/C (mm) Adapterek az acéldobozhoz Menny. / csomag Rend. szám Acél betonpadlós dobozokba szerelhető adapter kitörhető nyílásokkal a védőcsövek számára, amelyeken keresztül -4 ill. -6 darab, Ø25 vagy Ø40 mm-es hajlékony védőcső csatlakoztatható. Anyaga: Acéllemez, horganyzott -4 védőcsőhöz Ø25 vagy Ø40 mm -6 védőcsőhöz Ø25 vagy Ø40 mm 83/.5/252 5 ISM /.5/403 5 ISM50393 Teli lemez, az acél betonpadlós dobozba. Anyaga: Acéllemez, horganyzott Tartozékok P85847 P85835 Teli lemez 83/.5/252 83/.5/ ISM50394 ISM50395 Szigetelődoboz Szigetelődoboz, amelyet a szerelőkerettel együtt kell használni az IP20 védettség követelményeinek kielégítésére (a 26 mm-es doboz mindkét doboztípushoz, a 203 mm-es doboz csak a téglalap alakú padlódobozokhoz használható). Felhasználható DIN szerelvények befogadására is. Anyaga: PA6 Két egyszeres vagy egy kettős aljzathoz Kék 23/64/26 0 ISM50800 P85836 P85843 Négy egyszeres vagy két kettős aljzathoz Kék 23/64/203 0 ISM5080 Fedélbetét, linóleum A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét alsó felülete öntapadó szalaggal van ellátva. Anyaga: Linóleum Négyzet alakú dobozokhoz 6/39/67 ISM50807 P85844 Téglalap alakú dobozokhoz 6/39/245 ISM50808 P93897 Fedélbetét, acél A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét felső felülete egy védő filmréteggel, alsó felülete pedig egy lágygumi réteggel és öntapadó szalaggal van ellátva. Anyaga: Rozsdamentes acél, gumi Négyzet alakú dobozokhoz 6/39/67 ISM5087 P93898 Téglalap alakú dobozokhoz 6/39/245 ISM5088 P92622 P85838 P8509 Moduláris készülék készlet DIN készülékekhez, DIN sínnel és fehér keretes áttetsző szürke fedéllel együtt. Alkalmas egy vagy két 8 mm-es DIN készülék, pl. kismegszakító befogadására. Csak a szerelőkerettel és a kék színű szigetelődobozzal kombinálva használható. Anyaga: PC+ASA (DIN sín), PC/ABS és PC (keretes fedél) Moduláris készülék készlet 72/45/90 ISM508 Rugalmas kábelterelő Forgóhorog, a csatlakozós padlódoboz ill. a padlófedél mindkét oldalán használható. Emelt szintű padlózat esetén használható, 23 és 56 mm vastagság között. Tartalék alkatrészként szolgál. Forgóhorog Kék 58/2/25 2 ISM50823 Forgóhorog A hajlékony csövet a padlódoboz és az asztal között használhatjuk a kábelek diszkrét kivezetésére. Átmérője 25 mm. Anyag: PP. Rugalmas kábelterelő Fémes hatású Ø25/ ISM

22 OptiLine 45 padlódobozok Műszaki leírás Műszaki adatok 3 2 P34858 Összeállítás. Padlódoboz 2. Süllyesztődoboz 3. Állítható tartó 4. Gégecső adapter 4 ABS Sűrűség.04 g/cm 3 Vízfelvétel 0.95% Tűzállóság UL 94 HB (.6 mm) Szín PA6 Sűrűség.3 g/cm 3 Tűzállóság UL94 V2 (3.2 mm) Szín Kék Piros PA6 30% üveg Sűrűség.36 g/cm 3 golyócskákkal Tűzállóság UL 94 HB Szín PBT 30% üvegszállal Sűrűség.52 g/cm 3 Tűzállóság UL 94 HB (.5 mm) Szín PC/ABS Sűrűség.4 g/cm 3 Vízfelvétel 0.6% Tűzállóság UL 94 HB (halogénmentes) Szín Antracit szürke PC+ASA Sűrűség.5 g/cm 3 Vízfelvétel 0.6% Tűzállóság UL 94 HB Szín PP Sűrűség 0.9 g/cm Tűzállóság UL 94 HB (.5 mm) Szín Sárga Acéllemez Specifikáció S 350 GD Sűrűség 7.8 g/cm 3 Felületi védelem cink bevonattal Rozsdamentes acél Specifikáció X5CrNi 8-0 Sűrűség 7.8 g/cm 3 IP védelem IP20 Szabványok A termékek megfelelnek az alábbi szabványoknak: IEC és EN A termékek megfelelnek a vonatkozó rendelkezések szerinti CE-jelölésnek az LVD 73/23 / EGK és a 93/68 / EGK Hőmérsékleti jellemzők Használati hőmérséklet -25 C és +60 C között P89574 DIN eszköz telepítése Fedő DIN eszköz P0009 Gumis kivezető 3 mm acélfedél, amibe akár 5 mm is beletehető Altira süllyesztődoboz Süllyesztődoboz Szigetelődoboz Padlódoboz, fedéllel DIN-sín Szigetelődoboz Gyorsrögzítés Rögzítő 5 mm-enként állítható magasság Műanyag süllyesztődoboz Többféle méretű kikönnyítések: Ø 25 és 40 mm 486

23 OptiLine 45 padlódobozok Műszaki leírás Kis felület Kivágási méretek 4 modulos padlódobozhoz 6/8 modulos padlódobozhoz Nagy felület Maximális terhelésnek való megfelelőség EN modulos műanyag padlódoboz Kis felület Erő (N) Erő (N) alátámasztás nélkül 3000 rozsdamentes acél alátámasztással 3000 Nagy felület Erő (N) Erő (N) alátámasztás nélkül 5000 rozsdamentes acél alátámasztással /8 modulos műanyag padlódoboz Kis felület Erő (N) Erő (N) alátámasztás nélkül 2500 rozsdamentes acél alátámasztással 3000 Nagy felület Erő (N) Erő (N) alátámasztás nélkül 5000 rozsdamentes acél alátámasztással modulos fém padlódoboz Kis felület Erő (N) Erő (N) alátámasztás nélkül 3000 rozsdamentes acél alátámasztással 3000 Nagy felület Erő (N) Erő (N) alátámasztás nélkül 0000 rozsdamentes acél alátámasztással /8 modulos fém padlódoboz Kis felület Erő (N) Erő (N) alátámasztás nélkül 3000 rozsdamentes acél alátámasztással 3000 Nagy felület Erő (N) Erő (N) alátámasztás nélkül 0000 rozsdamentes acél alátámasztással 0000 Méretek 2P+F csatlakozókkal Műanyag padlódoboz Telepítési mélység Műanyag padlódoboz RCD/MCB Fém padlódoboz Szigetelődobozzal P346 P89436 Szigetelődobozzal Fém padlódobozok RCD/MCB 487

24 OptiLine 45 asztali csatlakozók Bemutatás Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. P90764 Asztali csatlakozóegységek 45 mm-es nyílással Altira szerelvények közvetlen bepattintására Az OptiLine 45 asztali csatlakozóegységek rugalmas megoldásokat biztosítanak az erősáramú-, távközlési- és adatvezetékeknek az irodák és konferenciatermek munkaasztalaihoz való eljuttatására. Az általános csatlakozóegységek felhasználhatók mennyezeti csatlakozópontként is, energiaoszlopok betáplálására. A kínálat háromféle típusra terjed ki: b egy hatoldalú, az asztal síkjából felemelhető (pop-up) egység, bekábelezve, vezetékekkel és dugóval előszerelve b egy forgatható, lágyan lekerekített élű egyoldalú egység, bekábelezve, az aljzatokkal, vezetékekkel és dugóval előszerelve b egy egyoldalú csatlakozóegység, üresen, vagy bekábelezett aljzatokkal és dugóval Minden csatlakozóegység anyaga natúr eloxált alumínium, minőségi felületi kezeléssel. Az egységek többségét bekábelezve szállítjuk, ez megkönnyíti a megrendelést és gyorsítja a szerelést. A felemelhető és a forgatható asztali csatlakozóegység mind kialakítás, mind hozzáférhetőség szempontjából kivételes előnyöket kínál a felhasználónak. Flip-up és Pop-up dobozok P00975 P234 P00999 Pop-up Nagy kapacitású, 6 oldalas. Egy kis nyomásra lassan kiemelkedik az asztalból. P99988 P994 Flip-up Az asztalba süllyesztett doboz fedelét egy könnyed mozdulattal fel lehet nyitni. A kábelek elvezetéséhez a tartókosár könnyen felszerelhető a doboz alá. P9940 Mini pop-up Manuális pop-up doboz intelligens membránnal a tetején, amely lehetővé teszi hogy a doboz lefelé mozduljon, és egy síkba kerüljön az asztallappal. Forgatható elosztósorok Exkluzív kivitelű elosztósorok, a felhasználó számára leginkább megfelelő beállításokkal. Saját tengelye körül elforgatható, hogy hatékonyan használható legyen az asztal két oldalán. A krómozott láb az asztalhoz rögzíthető. P99989 P9999 P99990 P

25 OptiLine 45 asztali csatlakozók Választék Forgatható asztali csatlakozóegységek, bekábelezve P99988 Típus Szín Méretek A/B/C (mm) Forgatható asztali csatlakozóegység, bekábelezve, Altira aljzatokkal Csom. egység Rend. szám Egyoldalas, forgatható asztali csatlakozóegység, nyolc szabványos Altira erősáramú aljzattal, valamint RJ45 aljzatok különböző kombinációival. Az egység a kívánt pozícióba forgatható a saját tengelye körül. Tartalmaz egy tartólábat és hat méter bekötőkábelt, dugasszal szerelve. A kábelek polietilén tartalmú egyszálas fonalból szőtt védőtömlőbe vannak behúzva. Anyaga: Alumínium, eloxálva 8 x szabványos erősáramú aljzat, 2 x RJ45 Kat 6 FTP Eloxált 92/30/68 ISM20356 P x szabványos erősáramú aljzat, 7 x RJ45 + felszálló 0/00 Mbit/s LAN kapcsoló Eloxált 92/30/692 ISM20357 P x szabványos erősáramú aljzat, 7 x RJ45 + felszálló 0/00 Mbit/s LAN kapcsoló + 2 x AV kapcsoló (VGA és hangjel) Felemelhető asztali csatlakozóegységek, bekábelezve P9999 Eloxált 92/30/720 ISM20358 Felemelhető asztali csatlakozóegység, bekábelezve, Altira aljzatokkal Az asztallap síkjából felemelve használható (pop-up) asztali csatlakozóegység, hatoldalas, 2-modulos, Altira erősáramú aljzatokkal, valamint hat méter bekötőkábellel, dugasszal szerelve. Három üres oldal a VDI aljazatok számára. Tartalmaz egy rögzítőkengyelt és akasztóhorgokat a többletkábelek számára. Használaton kívül az egység besüllyeszthető az asztallap síkjába. A fedelét kissé megnyomva egy pneumatikus rendszer aktiválódik és kiemeli az egységet az asztallap síkjából. Amikor az egységet nem használják, fedelének megnyomásával ismét besüllyeszthető az asztallap síkjába. Anyaga: Alumínium, eloxálva 6 x szabványos erősáramú aljzat, 6 x RJ45 Cat 6 FTP, 6 m patchkábellel Eloxált 325/Ø236 ISM x szabványos erősáramú aljzattal Eloxált 325/Ø236 ISM20346 Flip-up doboz P755 P232 Flip-up doboz Süllyesztett flip-up doboz. A fedele könnyen felnyitható. 6 modul (6x45 mm) fogadására alkalmas. Asztalba szerelhető. Rögzítőelemeket, földkábelt, tehermentesítőt és szerelési útmutatót tartalmaz a csomag. Asztallap vastagsága: 0-40 mm, süllyesztési méretek: 42x295 mm. Anyag: alumínium, porszórt acél Flip-up doboz 05/60/305 ISM2040 Kábeltartó kosár flip-up dobozhoz A kábelek elvezetéséhez használható, a flip-up doboz alá szerelve. Anyaga: acél Kábeltartó kosár 70/50/265 INS40703 Mini pop-up doboz, üres Mini pop-up doboz, szerelvények nélkül szállítva Pop-up doboz, egyoldalú, kézi emeléssel. Földelőkábellel, tehermentesítővel és szerelési útmutatóval szállítva. Alaphelyzetben, a pop-up egység egy szintben van az asztallappal. Enyhe nyomást gyakorolva a tetejére, az egység kiemelhető az asztal síkjából. Amikor nincs használatban, akkor könnyen visszanyomható alaphelyzetbe. Az informatikai és erősáramú kábelek bedughatva maradhatnak akkor is, ha alaphelyzetbe nyomjuk vissza, mivel a fedél egy puha gumi membránnal van ellátva, amely lehetővé teszi a kábelek bármely irányú kivezetését (360 -os). Kivágási méret: átmérő 00 mm. Anyag: alumínium, eloxált. 3 modulos* eloxált alu 252/2/- ISM modulos* eloxált alu 297/2/- ISM2040 P756 * modul = 45 mm 489

26 OptiLine 45 asztali csatlakozók Műszaki leírás. Csatlakozóegység hat nyílással 2. Fedőlemez 3. Védőtokozás 4. Gallérbeállító csavarral 5. Pneumatikus rugó 6. Feszülésmentesítő 7. Rögzítőbilincs 8. Horog többletkábelekhez 9. LAN elosztó Felemelhető asztali csatlakozóegység P Forgatható asztali csatlakozóegység Méretek Felemelhető asztali csatlakozóegység Asztali csatlakozóegység alapszerelvény P929 P9464 P9220 P

27 OptiLine 45 kábelcsatornák Bemutatás Szerelvényezhető kábelcsatorna 45 mm-es nyílással Altira szerelvények közvetlen bepattintására Az OptiLine 45 kábelcsatornák ólom- és kadmiummentes PVC vagy alumínium kivitelben rendelhetők, 45 mm-es nyílással. Minden kábelcsatorna mélysége 55 mm, ami nagy kábelkapacitást biztosít, és elegendő helyet hagy a kábelek számára a szerelvények mögött. A fő előnyök egyike a könnyű szerelés. A formai kialakítás szimmetrikus, és minden tartozék közvetlenül, toldóelemek nélkül bepattintható. Könnyen kialakítható a kábelek haránt irányú vezetése is, a PVC kábelcsatornák rekeszeit elválasztó falak perforált nyílásainak köszönhetően. A speciális rögzítőelemek, valamint a csatorna és az Altira szerelvények közötti különlegesen biztonságos bepattintási funkció garantálja a nagy megbízhatóságú végeredményt. A kábelcsatorna kezelése is egyszerű: a csatornatestet és a fedőlapot közös csomagolásban, de nem összeszerelt állapotban szállítjuk. PVC kábelcsatornák P89056 PVC 75x55 Egy rekesszel P89057 PVC 95x55 Egy rekesszel P89058 PVC 40x55 Két rekesszel P89059 PVC 65x55 Két rekesszel, speciálisan gyengeáramú (VDI) szerelésekhez P89060 PVC 85x55 Három rekesszel Alumínium kábelcsatornák P0093 P8906 ALU 75x55 Egy rekesszel P545 ALU 95x55 Egy rekesszel A komplett kábelcsatorna rendszer P89062 ALU 40x55 Két rekesszel P89063 ALU 65x55 Két rekesszel, speciálisan gyengeáramú (VDI) szerelésekhez P89064 ALU 85x55 Három rekesszel P Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja Csatornatest 2. Fedél 3. Belső könyök 4. Külső könyök 5. Kanyarelem 90 -os fali rögzítővel 6. Végzáró 7. Fali/mennyezeti keret 8. Toldás takaróelem 9. T-elem P Kábelrögzítő. Kábelpolc 2. Takaróelem fedélhez 3. Toldóelem 4. Zárókapocs 5. Tömítőléc padlószegélyre szereléshez 6. Földelőkészlet (alumínium kábelcsatornához) P

28 OptiLine 45 kábelcsatornák Kiválasztási segédlet Kábelcsatornák és tartozékaik Kábelcsatorna mérete Műanyag - PVC 75x55 95x55 P85759 Kábelcsatorna külön fedéllel Rend. szám ISM000 ISM000P ISM0200 ISM0200P Csom. egys. Belső könyök Külső könyök Kanyarelem 90 készlet Rend. szám 24 m ISM00 ISM00P 2 m ISM020 ISM020P Csom. egys. Rend. szám ISM002 ISM002P ISM0202 ISM0202P Csom. egys. Rend. szám ISM003 ISM003P ISM0203 ISM0203P Csom. egys. Végzáró Rend. szám ISM004 ISM004P ISM0204 ISM0204P Csom. egys. Fali/mennyezeti keret Rend. szám 2 ISM005 ISM005P 2 ISM0205 ISM0205P Csom. egys. P x55 ISM0300 ISM0300P 2 m ISM030 ISM030P ISM0302 ISM0302P ISM0303 ISM0303P ISM0304 ISM0304P 2 ISM0305 ISM0305P P x55 ISM0400 ISM0400P 2 m ISM040 ISM040P ISM0402 ISM0402P ISM0403 ISM0403P ISM0404 ISM0404P 2 ISM0405 ISM0405P P x55 ISM0500 ISM0500P 8 m ISM050 ISM050P ISM0502 ISM0502P ISM0503 ISM0503P ISM0504 ISM0504P 2 ISM0505 ISM0505P P85763 Alumínium 75x55 ISM050 2 m ISM05 ISM052 ISM053 ISM054 2 ISM055 95x55 40x55 P85764 P9272 ISM m ISM025 ISM0252 ISM0253 ISM254 2 ISM0255 ISM m ISM035 ISM0352 ISM0353 ISM ISM x55 P85765 ISM m ISM045 ISM0452 ISM0453 ISM ISM x55 P85766 ISM m ISM055 ISM0552 SM0553 ISM ISM0555 P

29 OptiLine 45 kábelcsatornák Kiválasztási segédlet Takaróelem készlet, toldóelemekkel T-elem, egyszeres T-elem, kettős Fedél, műanyag Fedél, alumínium Takaróelem fedélhez Toldóelem Rend. szám Csom. egys. Rend. szám Csom. egys. Rend. szám Csom. egys. Rend. szám Csom. egys. Rend. szám Csom. egys. Rend. szám Csom. egys. Rend. szám Csom. egys. ISM006 ISM006P ISM007 ISM007P ISM0900 ISM0900P 24 m ISM m ISM0903 ISM0903P 5 ISM ISM0206 ISM0206P ISM0207 ISM0207P ISM0208 ISM0208P ISM0900 ISM0900P 24 m ISM m ISM0903 ISM0903P 5 ISM ISM0306 ISM0306P ISM0207 ISM0207P ISM0208 ISM0208P ISM0308 ISM0308P ISM0900 ISM0900P 24 m ISM m ISM0903 ISM0903P 5 ISM ISM0406 ISM0406P ISM0207 ISM0207P ISM0208 ISM0208P ISM0308 ISM0308P ISM0900 ISM0900P 24 m ISM m ISM0903 ISM0903P 5 ISM ISM0506 ISM0506P ISM0207 ISM0207P ISM0208 ISM0208P ISM0308 ISM0308P ISM0900 ISM0900P 24 m ISM m ISM0903 ISM0903P 5 ISM ISM056 ISM057 ISM m ISM095 5 ISM ISM0256 ISM0357 ISM0258 ISM m ISM095 5 ISM ISM0356 ISM0357 ISM0258 ISM0358 ISM m ISM095 5 ISM ISM0456 ISM0357 ISM0258 ISM0358 ISM m ISM095 5 SM ISM0556 ISM0357 ISM0258 ISM0358 ISM m ISM095 5 ISM Tartozékok alumínium kábelcsatornához P8796 Típus Csom. egys. Rend. szám Földelőcsipesz 20 ISM0952 P85796 Földelőkészlet, L = 200 mm Földelőkészlet, L = 300 mm 0 0 ISM0953 ISM

30 OptiLine 70 energiaoszlopok Bemutatás Energiaoszlopok 70 mm-es nyílással tetszőleges típusú szerelvényekhez Az OptiLine 70 energiaoszlopok rugalmas szerelési megoldásokat kínálnak az erősáram, valamint a távközlési és adatjelek eljuttatására a mennyezetről a munkaasztalra. Az energiaoszlopok 70 mm-es nyílása lehetővé teszi a 45x45-ös Altira szerelvénymodulok beszerelését -, 2- vagy 3-modulos adapterek segítségével. Az egy- és kétoldalas energiaoszlopok alkalmasak a szabványos 60-as szerelvények -modulos adapterének befogadására is. Az adapterek számos szerelési előnyt kínálnak. Az energiaoszlopokba moduláris készülékek is beszerelhetők (pl. kismegszakító). Az energiaoszlopok karcsú formájúak, lágyan lekerekített élekkel, anyaguk alumínium, natúr eloxált felületi kezeléssel. A helyiségben szabadon állva, tartólábra szerelve telepíthetőek, és,5 méteres sugáron belül elmozdíthatók a mennyezeti csatlakozási ponthoz képest, vagy a padló és a mennyezet között feszített szerelésűek. Mindkét típus megrendelhető egy- vagy kétoldalas változatban. A feszített szerelésű energiaoszlopok rugós terhelésű, beállítható mennyezeti rögzítője könnyen, szerszámok nélkül szerelhető. Egyoldalas / egy szerelvényrekesz P92639 P92629 P9427 Szabadon álló Feszített szerelésű Kétoldalas / két szerelvényrekesz P00868 Az OptiLine 70 energiaoszlopok a szerelvények minden típusához alkalmazhatók Az OptiLine 70 energiaoszlopok univerzálisak, adapterek segítségével alkalmasak a 45x45-ös szerelvénymodulok befogadására. Az egy- és kétoldalas energiaoszlopok felszerelhetők szabványos 60 mm-es szerelvény adapterekkel is. P90764 Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. P92642 Szabadon álló P92632 Feszített szerelésű 494

31 OptiLine 70 energiaoszlopok Bemutatás Megjelenés, kivitel és minőség Minden OptiLine 70 energiaoszlop anyaga eloxált alumínium, jó minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy terveztek, hogy biztosítsa a megbízható működést és a könnyű szerelést. P00633 Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, erős kivitel b Megbízható működés b Minőségi megjelenés P00667 Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges mennyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően mm P00974 Két választható tartóláb A szabadon álló és mozgatható energiaoszlopok szögletes vagy kerek tartólábbal rendelhetők. Mindkettő öntöttvas anyagú, szürke színre festve. P900 P903 P93046 Mennyezeti keret A feszített szerelésű energiaoszlopok elláthatók öntapadó mennyezeti kerettel, az álmennyezeti nyílás széleinek eltakarására. b Elegáns megjelenés b Gyors és könnyű szerelés P93047 Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könnyen elmozdíthatók, optimális irodai elrendezés alakítható ki b,5 méteres mozgási sugár P93950 P0000 P0003 P9 P92 495
