1 Katalógus 2007 Csatornák, energiaoszlopok, padlódobozok OptiLine és Altira A Click-In 45 mm-es rendszer

2 P P94925 P P94483 P P80527 P A Click-In 45 mm-es rendszer 2

3 OptiLine és Altira az új Click-In 45 mm-es rendszer épületek számára. Moduláris és rugalmas. Okos részmegoldások tömegével. Könnyebb, gyorsabb szerelés és bővítés az irodák, szállodák, kórházak, üzletek és iskolák számára. Ráadásul kiváló minőségben. P94319 P P P P94924 P89571 P

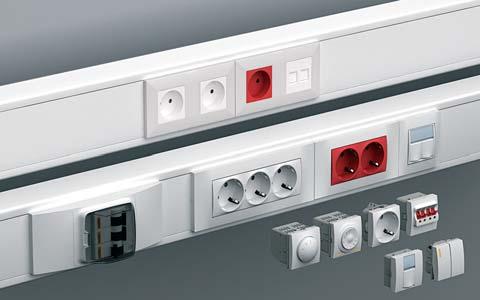

4 OptiLine 45 A Click-In 45 mm-es rendszer Korlátlan hozzáférés A helyiség bármely pontján Az energiaoszlopok rugalmas megoldást kínálnak. A szabadon álló oszlopok a mennyezeti rögzítési pont körül 1,5 méteres sugáron belül elmozdíthatók. OptiLine 45 Közvetlenül bepattintható Altira szerelvények P P P Közvetlenül bepattintható szerelvények Az Altira az aljzatok, kapcsolók, VDI dugaljak és elektronikus termékek széles választékát kínálja. 4

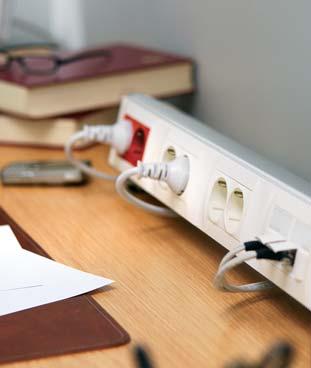

5 Asztalban, asztalon Az asztalba beépített láthatatlan vagy mozgatható csatlakozóegységek nagy munkateret biztosítanak a felhasználónak. Falon Minden igényt kielégítô alumínium vagy PVC kábelcsatornák. Költséghatékony szerelés, nagy kapacitás. Padló alatt A padlódobozok az egész helyiségben biztosítják a hozzáférést, használaton kívül pedig láthatatlanok. Padló felületén Az energiaoszlopok elegáns és hatékony megoldást nyújtanak bármilyen típusú padló esetén. Egységes megjelenés Az Altira szerelvények falba süllyesztve is szerelhetôk, biztosítva a helyiség egységes megjelenését. P P P91467 P P94319 Az OptiLine 45-ös termékcsalád elemei egyesítik a nagy megbízhatóságot, a stílust és a karcsú formatervezést. Egyszerű és gyors szerelés az Altira szerelvények közvetlen bepattintásával. P P P P P Rugalmas megoldások Megoldások mennyezeti, fali, padló vagy asztali hozzáféréshez. Könnyen bôvíthetô és illeszthetô a jövôbeni igényekhez. Harmonikus formatervezés Tökéletes illeszkedés és végeredmény. Sima, lekerekített élek. A forma- és a színvilág illeszkedik az Altira termékekhez. Környezetbarát Csak ólommentes és kadmiummentes anyagokat használunk. A legtöbb termékünk halogéneket sem tartalmaz. Biztonságos és megbízható Kiváló minôségû anyagok. Korszerû technológia. Minden szabványt kielégít. Egyszerű szerelés A kiegészítôk és Altira termékek beszerelése egyszerûen, szerszámok nélkül, bepattintással. 5

6 OptiLine 70 Az univerzális rendszer Közvetlen hozzáférés A helyiség bármely pontján Az energiaoszlopk rugalmas megoldást kínálnak. A szabadon álló oszlopok a mennyezeti rögzítési pont körül 1,5 méteres sugáron belül elmozdíthatók. OptiLine 70 Univerzális és sokoldalú P94644 P P P Minden szerelvénytípushoz Az OptiLine 70 termékek univerzálisak, adapterek segítségével beépíthetôk Altira 45x45 modulokkal, szabványos 60-as szerelvényekkel vagy DIN modulokkal. 6

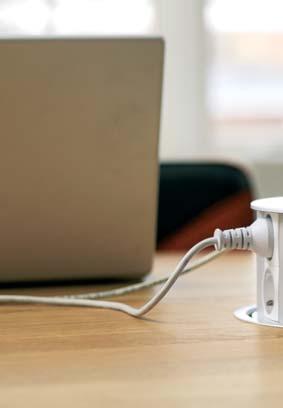

7 Asztalban, asztalon Az asztalba beépített láthatatlan vagy mozgatható csatlakozóegységek nagy munkateret biztosítanak a felhasználónak. Falon Minden igényt kielégítô alumínium vagy PVC kábelcsatornák. Költséghatékony szerelés, nagy kapacitás. Padló felületén Az energiaoszlopok elegáns és hatékony megoldást nyújtanak bármilyen típusú padló esetén. Egységes megjelenés Az OptiLine adapterek lehetôvé teszik az Altira (vagy más szabványos 60 mm-es) szerelvénycsalád alkalmazását, így adva lehetôséget az egységes szerelvény használatához az egész épületben. P P Univerzális és különlegesen rugalmas rendszer nagy méretű, 70 mm-es nyílással. Az Altira vagy egyéb szerelvényekkel való szereléshez használjon adaptereket. Az intelligens adapterek és szigetelődobozok fokozott biztonságot és számos előnyt biztosítanak a szerelés során. P P P P P91695 P P P Biztonságos adapterek Adapterek különlegesen biztonságos bepattanós kialakítással. Elegáns kivitel és fokozott védelem kihúzással szemben. Rugalmas megoldások Megoldások mennyezeti, fali, padló vagy asztali hozzáféréshez. Könnyen bôvíthetô és illeszthetô a jövôbeni igényekhez. Biztonságos és megbízható Kiváló minôségû anyagok. Korszerû technológia. Minden szabványt kielégít. Könnyű szerelés A kiegészítôk és Altira termékek beszerelése egyszerûen, szerszámok nélkül, bepattintással. Intelligens szigetelő dobozok Hatékony kábelfeszülés-mentesítés. Könnyen alakíthatók ki kábelhurkok a 3-fázisú elosztás céljára. Az árnyékolások könnyen végzôdtethetôk. 7

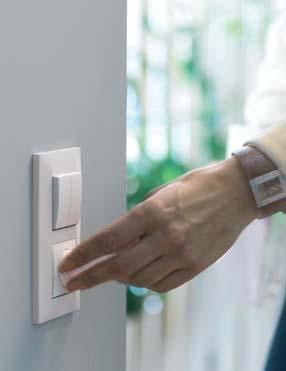

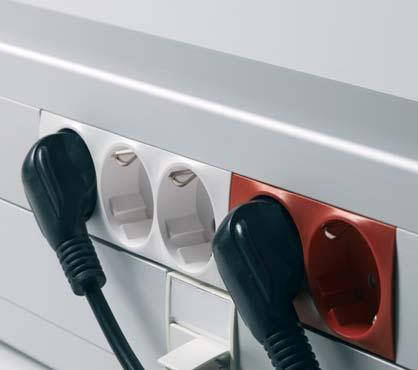

8 Altira A 45-ös bepattintható szerelvénycsalád Pattanjon a jövőbe Az Altira biztosítja az összes lehetséges funkciót a 45x45 mm-es szabvány keretében. Csupán egy rendelési szám, egy kiszállított tétel és egyetlen mozdulat a beszerelés. Ilyen könnyen léphet be velünk a jövôbe: egyetlen pattintással. Altira Az iroda szíve Több mint 300 tétel, a leggyorsabb VDI-hoz is A VDI (Voice Data Image, hang-adat-kép) az Altira segítségével a legigényesebb épületekbe is minimális idô alatt beépíthetôk. Az Altira komplett VDI csatlakozóaljzat-választéka kiterjed a Kat 5, Kat 6 és 10 Gigabit adataljzatokra. Számtalan lehetôség de minden termék a 45x45-ös alapmodulra épül. P P90755 P

9 Altira: modularitás, sebesség és biztonságos szerelés P93375 Altira: közvetlen bepattinthatóság OptiLine 45 rendszer P99972 Altira: univerzális OptiLine 70 rendszer Altira: fali szerelés Altira rendszer A többcélú Altira szerelvénycsalád elemei az OptiLine 45 rendszer elemeibe bepattinthatók, vagy adapterrel az OptiLine 70 rendszerbe illeszthetőek. Mivel az irodák manapság folyamatosan változnak, átrendeződnek, a rugalmas Altira a tökéletes társ. P94924 P94926 P94927 P94489 P P P94319 P Kényelem és biztonság Fényerôszabályzók, mozgásérzékelôk, termosztátok, idôkapcsolók Fedezze fel az Altira gazdag választékát a kényelem és biztonság növelése érdekében. Bekötés szerszám nélkül Erôsáram: Csupaszítsa le a vezetéket és illessze be. VDI: Könnyû és gyors csatla koz ta tás. Biztonságos bekötés egyetlen mûvelettel! P90593 Innovatív megoldások Egyedülálló Altira elemek: védôretesz funkciók, összekötô elemek. Fókuszban a formatervezés Az Altira a letisztult és modern formatervezés révén tökéletesen illeszkedik az összes OptiLine termékhez színben, felületben, formában. 9

10 10

11 Tartalomjegyzék OptiLine 45 A Click-In 45 mm-es rendszer...12 OptiLine 45 kábelcsatornák Bemutatás...14 Méretek...17 Kábelkapacitás...18 Kiválasztási segédlet...20 Választék...22 Műszaki leírás...29 OptiLine 45 energiaoszlopok Bemutatás...30 Kiválasztási segédlet...32 Választék...34 Műszaki leírás...37 OptiLine 45 minioszlopok Bemutatás...40 Kiválasztási segédlet...42 Választék...43 Műszaki leírás...45 OptiLine 45 padlódobozok Bemutatás...48 Választék...50 Műszaki leírás...52 OptiLine 45 asztali csatlakozók Bemutatás...54 Választék...56 Műszaki leírás...59 OptiLine 70 Az univerzális rendszer...62 OptiLine 70 kábelcsatornák Bemutatás...64 Méretek...68 Kábelkapacitás...69 Kiválasztási segédlet...72 Választék...74 Műszaki leírás...84 OptiLine 70 energiaoszlopok Bemutatás...86 Kiválasztási segédlet...90 Választék...92 Műszaki leírás...97 OptiLine 70 minioszlopok Bemutatás Kiválasztási segédlet Választék Műszaki leírás OptiLine 70 asztali csatlakozók Bemutatás Választék Műszaki leírás Altira szerelvénycsalád Egy praktikus kínálat Forradalmi aljzatok Betétek Fali szerelés Rendelési számok

12 Installációs rendszer OptiLine 45 A Click-In 45 mm-es rendszer A villamos, telefon és egyéb adatvezetékek telepítése során követelmény a könnyű szerelhetőség, a biztonságos használat és a későbbi változások könnyű végrehajtása. A látható alkatrészek formai kialakítása is befolyásolja az iroda hangulatát. Az OptiLine 45 közvetlen bepattintós installációs rendszer integrált megoldásokat kínál mennyezeti, fali, padlózati és asztali szereléshez. Az Altira szerelvényekkel kombinálva olyan megoldásokat alakítottunk ki, amelyek megfelelnek a funkció, a forma, a kényelem és biztonsággal szembeni legszigorúbb elvárásoknak is. A Click-In 45 mm-es rendszer b 45 mm-es nyílás az Optiline 45 elemeken (csatorna, energiaoszlop, padlódoboz) b Altira 45x45-ös moduláris szerelvények közvetlen bepattintása külön adapter nélkül P91432 P Környezetbarát b Csak ólom- és kadmiummentes PVC-t használunk b Az alumínium választékkal halogénmentes alternatívát kínálunk, beleértve a tartozékokat is P Altira 45x45 moduláris szerelvények Az Altira termékek olyan szerelvénycsaládot alkotnak, amelyek közvetlenül bepattinthatók az OptiLine 45-ös kábelcsatornákba, energiaoszlopokba, minioszlopokba, padlódobozokba és asztali csatlakozóegységekbe. P90762 P98742 P90764 Választék Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok, valamint különböző elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok és időkapcsolók) széles választékát kínálja. Fő előnyök b Választható szerelési irány a szerelvények felhasználóbarát beszerelésére a kábelcsatornákban, energiaoszlopokban és minioszlopokban b Összekötő elem a kettős és hármas aljzatok egyszerű, térköz nélküli összekapcsolására b 45 -ban döntött csatlakozóaljzatok: könnyű csatlakoztatás akkor is, ha az aljzatok közel vannak egymáshoz b Kettős bemenetű és kimenetű kapcsok: a kiegészítő vezetékek (pl. kábelcsatorna földelés) könnyű átkötési lehetősége. 12

13 Installációs rendszer OptiLine 45 A Click-In 45 mm-es rendszer P P P99975 P99976 Kábelcsatornák Költséghatékony telepítés, nagy kapacitással. Választék Rendelhető PVC vagy alumínium kivitelben, egy, kettő vagy három rekesszel. P Fő előnyök: b Könnyű szerelés, külön útmutatások nélkül. A tartozékok közvetlenül, toldóelemek nélkül szerelhetők b 55 mm mélység. Nagy kábelkapacitás és elég hely a szerelvények mögött b Perforált nyílások a PVC kábelcsatornák elválasztó falaiban. A kábelek rekeszek közötti átvezetése könnyen megoldható b A csatornatest és a fedőlapja együtt van csomagolva, de nincs összeszerelve. Könnyen kezelhetők b Az Altira szerelvények a különlegesen biztonságos bepattintós funkció és a zárókapocs révén a kihúzásnak jobban ellenállnak P P P99990 P99983 P99991 Energiaoszlopok A legjobb megoldás a valóban rugalmas iroda számára: az erősáramú, távközlési és adatcsatlakozások közel vannak a munkahelyekhez. Betáplálás a mennyezetről, lehetőleg csatlakozódobozokból. A szabadon álló energiaoszlopok fokozzák a szabadságot: max. 1,5 méteres sugárban mozgathatók a mennyezeti csatlakozóponthoz képest. Kitűnő választás nyitott típusú irodákban, ahol kevés a csatornázható falfelület. Választék Rendelhető alumínium kivitelben, egy- és kétoldalas változatban, szabadon álló vagy feszített szereléssel. P Fő előnyök: b Kialakítás: Alumínium, jó minőségű felületi kezeléssel. Lágyan lekerekített és karcsú kialakítás b Stabil, erős kialakítás. Öntött alkatrészeket is tartalmaz b A mobil energiaoszlopok biztos lábakon állnak. A szögletes láb lehetővé teszi egymásnak háttal, vagy fal mellett álló energiaoszlopok telepítését b A feszített energiaoszlopok szereléséhez szükséges állítható mennyezeti rögzítő könnyen, szerszám nélkül szerelhető. Rugós feszítés. A teljes beállítási tartomány 400 mm b A kábelelválasztó rekeszprofil biztosítja az előírt távolságot a VDI és erősáramú kábelek között. Minioszlopok A munkahelyekhez közeli erősáramú, távközlési és adatcsatlakozások céljára, bármilyen padlózat esetén. Padló szintje alól vagy taposócsatornán keresztül táplálható. Kitűnő választás nyitott típusú irodákban, ahol kevés a csatornázható falfelület. Választék Rendelhető alumínium kivitelben, egy- vagy kétoldalas változatban. P Fő előnyök: b Kialakítás: Alumínium, jó minőségű felületi kezeléssel. Lágyan lekerekített és karcsú kialakítás b Stabil, robusztus forma. Öntött alkatrészeket is tartalmaz b Tartozékok padlózat feletti betápláláshoz b A kábelelválasztó rekeszprofil biztosítja az előírt távolságot a VDI és erősáramú kábelek között Padlódobozok A munkahelyekhez közeli erősáramú, távközlési és adatcsatlakozások céljára, emelt szintű padlózatban, betonpadlózatban vagy üreges padlózat esetén. Használható például olyan környezetben, ahol fontos, hogy használaton kívül is diszkrétek és láthatatlanok legyenek a szerelvények. Választék Rendelhető háromféle méretben, előszerelt keretekkel. A választék részét képezik a padlófedelek és a betonpadlós dobozok is. P99760 Fő előnyök: b Gyors és könnyű szerelés b Mind egyszeres, mind kettős aljzatok beszerelhetők a szerelő keretbe b Gyorsrögzítő kötés minden 10 mm-nél vastagabb padló esetén b A szerelőkeret magassága 5 mm-es lépésekben beállítható, ami optimális kapacitást biztosít és megkönnyíti a DIN modulok és aljzatok bekötését különböző magasságban b Komplett ajánlat, padlócsatornát is tartalmaz Csatlakozóegységek Rugalmas megoldások az erősáramú, távközlési és adatjelek eljuttatására az irodák és konferenciatermek munkaasztalaihoz. Az egységek mennyezeti csatlakozási pontként is használhatók az energiaoszlopok táplálására. P91119 Választék Háromféle típus, mindegyikük természetes eloxált alumíniumból: b Egy hatoldalú felugró egység: előre bekötött aljzatokkal, egy LAN switch, kábelekkel b Egy elforgatható, simára lekerekített egyoldalú egység, előre bekötött aljzatokkal, kábelekkel. Az egyik változatba a LAN és AV kapcsolók be vannak építve b Egy egyoldalú egység, előre bekötött aljzatokkal, kábelekkel, definiált célú vagy üres aljzatokkal Fő előnyök: b A választék számos alkalmazás igényeit fedi le b Számos szerelési változat, akár rejtett elhelyezés is b Minden termék anyaga alumínium vagy fém jó minőségű felületi kezeléssel, környezeti hatásokkal szemben ellenálló b Mennyezeti kábelbevezető rugalmas megoldás mobil munkaasztalok esetén is 13

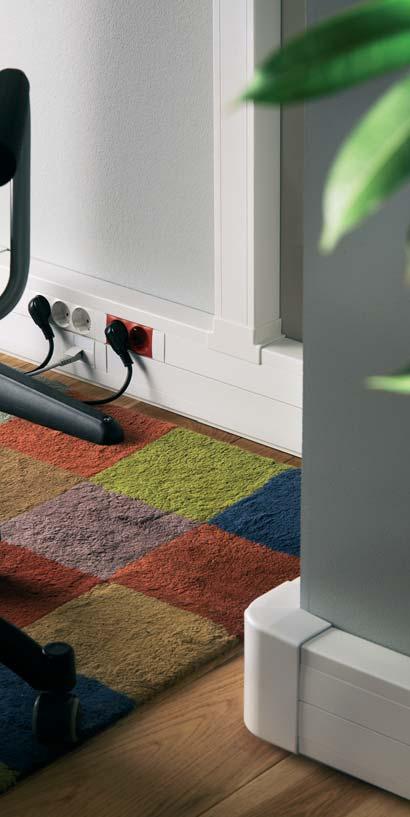

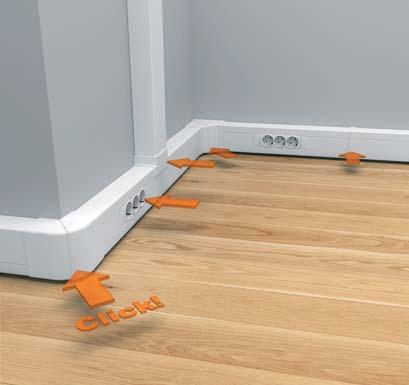

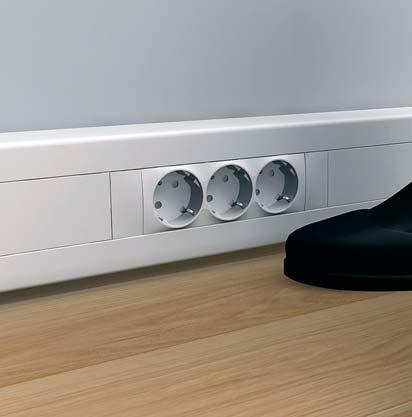

14 Kábelcsatornák OptiLine 45 kábelcsatornák Bemutatás Szerelvényezhető kábelcsatorna 45 mm-es nyílással Altira szerelvények közvetlen bepattintására Az OptiLine 45 kábelcsatornák ólom- és kadmiummentes PVC vagy alumínium kivitelben rendelhetők, 45 mm-es nyílással. Minden kábelcsatorna mélysége 55 mm, ami nagy kábelkapacitást biztosít, és elegendő helyet hagy a kábelek számára a szerelvények mögött. A fő előnyök egyike a könnyű szerelés. A formai kialakítás szimmetrikus, és minden tartozék közvetlenül, toldóelemek nélkül bepattintható. Könnyen kialakítható a kábelek haránt irányú vezetése is, a PVC kábelcsatornák rekeszeit elválasztó falak perforált nyílásainak köszönhetően. A speciális rögzítőelemek, valamint a csatorna és az Altira szerelvények közötti különlegesen biztonságos bepattintási funkció garantálja a nagy megbízhatóságú végeredményt. A kábelcsatorna kezelése is egyszerű: a csatornatestet és a fedőlapot közös csomagolásban, de nem összeszerelt állapotban szállítjuk. PVC kábelcsatornák P89056 PVC 75x55 Egy rekesszel P89057 PVC 95x55 Egy rekesszel Alumínium kábelcsatornák P89058 PVC 140x55 Két rekesszel P89059 PVC 165x55 Két rekesszel, speciálisan gyengeáramú (VDI) szerelésekhez P89060 PVC 185x55 Három rekesszel P P89061 ALU 75x55 Egy rekesszel A komplett kábelcsatorna rendszer P89062 ALU 140x55 Két rekesszel P89063 ALU 165x55 Két rekesszel, speciálisan gyengeáramú (VDI) szerelésekhez P89064 ALU 185x55 Három rekesszel P Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja Csatornatest 2. Fedél 3. Belső könyök 4. Külső könyök 5. Kanyarelem 90 -os fali rögzítővel 6. Végzáró 7. Fali/mennyezeti keret 8. Toldás takaróelem 9. T-elem P Kábelrögzítő 11. Kábelpolc 12. Takaróelem fedélhez 13. Toldóelem 14. Zárókapocs 15. Tömítőléc padlószegélyre szereléshez 16. Földelőkészlet (alumínium kábelcsatornához) P

15 Kábelcsatornák OptiLine 45 kábelcsatornák Bemutatás P89138 P89133 Bepattintható tartozékok Minden tartozékot úgy terveztünk, hogy könnyen, szerszám nélkül bepattintható legyen. b Könnyű szerelés, külön útmutatás nélkül b Közvetlen bepattintás, toldóelem nélkül b Szerelés a már lefektetett kábelcsatornára P89127 P A szerelés hatékony támogatása Mind a PVC, mind az alumínium kábelcsatorna profilok gyors, pontos és megbízható szerelést biztosítanak. b Οvális nyílások 25 cmenként b Könnyű az X és Y irányú finom beállítás. Professzionális szerszámok és kötőelemek Speciális szerszámok és kötőelemek a gyors és biztonságos szereléshez. b Extra hosszú fúrók és betétek a csatorna sérülésének elkerülésére fúrógép használata esetén b Minden anyaghoz használható kötőelemek b Csavarok PVC kábelcsatornákhoz P89052 Tökéletes toldások Két toldóelem a pontos szintkiegyenlítéshez és egy bepattintható takaróelem az illesztési rés elrejtésére b Tökéletes illesztések b Nincs szükség szerszámokra b Takaróelem egy darabból b Az toldóelemeket a takaróelem nélkül is lehet használni P89128 P89129 P89119 Állítható könyökelemek Az állítható könyökelemeket egy darabban szállítjuk. b Könnyű és gyors összeszerelés b Nincs szükség toldóelemekre P89116 P89142 P Kábelrögzítô, a hasznos segítség A kábelrögzítô az összes kábelt a helyén tartja a szerelés során a kábelcsatornán belül. b Gyorsabb szerelés b Egy ember végrehajthatja a munkát b Gyors azonosítás zöld színnel b Kábelezés után is a helyén maradhat P85787 Biztonságos fedél Önbeálló és fokozott biztonságú bepattintható elem, magas minőségű anyagból. b Térdelő helyzetben is könnyen szerelhető b Megbízhatóan működik alacsony hőmérséklet esetén is b Szerszám nélkül nem nyitható fel b IP40 védettség Kihúzás ellen védett aljzatok Különlegesen biztonságos bepattintásos funkció, kombinálva a zárókapcsokkal. b A csatlakozóaljzatok nagy húzási igénybevételnek vannak kitéve b A kapocs biztosítja az Altira szerelvények stabil illeszkedését P85792 P90887 Perforált nyílások a könnyű kábelátvezetésehz Perforált nyílások a PVC rekeszfalakban. b A nyílások könnyű megnyitása kézzel vagy csavarhúzóval b A kábelek rekeszek közötti egyszeri átvezetése Egyszerű kábelvezetés befűzés nélkül A perforált nyílások csípőfogóval átvághatók. b A kábelek átbújtatás nélkül lefektethetők b A kábelek nagyon könynyen vezethetők a rekeszek között b A kábelek és aljzatok elkülöníthetők P90975 P P P94553 Védőfólia A csatornatest két oldalán és a fedélen is védőfólia található. A fóliára a termék fő jellemzői, ábrákkal együtt vannak rányomtatva. b A felületek nem sérülnek meg az szerelés során b Kicsomagolás után is jól beazonosítható termékek: további elemek könnyen rendelhetők P Porvédelem A kábelcsatorna és a padló között elhelyezhető egy tömítőléc. b 5-15 cm kiterjedés b Könnyű tisztítás b Egységes benyomást kelt P94556 Intelligens csomagolás A csatornatest és a fedelek közösen vannak csomagolva, de nincsenek összeszerelve. b Könnyű kezelés b Nincsenek sérülések, a fedelek a felhasználásig védve vannak 15

16 Kábelcsatornák OptiLine 45 kábelcsatornák Bemutatás Háromrekeszes kábelcsatorna A háromrekeszes kábelcsatorna lehetővé teszi a szerelvények célzott elhelyezését. b Maximális távolság a VDI jelkábelek és az erősáramú kábelek között b Nagy kapacitás b Könnyű szerelés P Szimmetrikus formatervezés A csatornatest szimmetrikus, lágyan lekerekített élekkel. b Könnyű és biztonságos szerelés b Nem fenyeget a kábelcsatorna fejjel lefelé való szerelése b A kábelcsatorna alakja vezeti a tartozékokat a megfelelő helyre 55 mm mélység Minden kábelcsatorna mélysége 55 mm. b Nagy kábelkapacitás b Elegendő hely 3 db 2,5 mm 2 keresztmetszetű kábel elhelyezésére a szerelvények mögött Tökéletes kanyarelemek A kanyarelem készlet tartalmaz egy beállítható rögzítő profilt, amely csavarokkal erősíthető a falhoz. b Nagy tűrések a kábelcsatorna darabolása és rögzítése során b A kanyarelemek magától értetődő módon történő szerelése b Tökéletes végeredmény és kivitelezés P89132 P P91106 P89144 P P90881 P91108 EN50085 IP40 IK07 Magas fokú védettség A kábelcsatorna védettségi besorolása IP40 és IK07. b Biztonságos, a környezeti hatásoknak jól ellenáll b Szerszám nélkül nem nyitható fel A PVC kábelcsatorna tűzvédelmi szempontból az M1 kategóriába van besorolva. P Egyrekeszes kábelcsatorna Mind szerelvényezésre, mind elosztásra alkalmas. Egy kábeltartó polc választhatja el a VDI jelkábeleket az erősáramú kábelektől. Célzott gyengeáramú kábelcsatorna Aszimmetrikus, kétrekeszes kábelcsatorna, kifejezetten VDI alkalmazások céljára. b Külön hely a VDI kábelek számára a nagyobb alsó rekeszben b Nagy távolság a VDI és erősáramú kábelek között Alumínium kábelcsatornák egyszerű földelése Az alumínium csatornatest és fedél könnyen hozzáférhető földelő kötéssel rendelkezik. A megfelelő rendelési számon egy előszerelt földelőkészlet rendelhető. b Könnyen megrendelhető b Gyorsan és könnyen összeszerelhető b Csavarozás nélküli szerelés P

17 Kábelcsatornák OptiLine 45 kábelcsatornák Méretek PVC kábelcsatornák P x55 95x55 140x55 165x55 185x55 Alumínium kábelcsatornák 75x55 140x55 165x55 P89022 P87143 P87144 P87145 P87146 P89019 P89020 P x55 17

18 Kábelcsatornák OptiLine 45 kábelcsatornák Kábelkapacitás 75x55 és 95x55, aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. 75x55 és 95x55, Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna mérete Kitöltési tényező 100% 50% Belső tér Belső tér 3508 mm mm mm mm 2 P91130 P91128 P Kábelcsatorna mérete Kitöltési tényező 100% 50% Belső tér Belső tér 2385 mm mm mm mm 2 20 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) 20 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) 15 75x55 95x55 Kitöltés 50% 15 75x55 95x55 Kitöltés 50% P91135 Kábelcsatorna mérete 75x55 Kábelcsatorna mérete 95x55 VDI kábelek száma (FTP) (Ø 7 mm) 140x55, aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna mérete Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) Kitöltési tényező 100% 50% Belső tér Belső tér 3303 mm mm mm mm rekesz 2. rekesz Kitöltés 50% VDI kábelek száma (FTP) (Ø 7 mm) P91222 P P Kábelcsatorna mérete 75x55 Kábelcsatorna mérete 95x55 1. rekesz 2. rekesz VDI kábelek száma (FTP) (Ø 7 mm) 140x55, Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna mérete Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) Kitöltési tényező 100% 50% Belső tér Belső tér 2180 mm mm mm mm 2 Kitöltés 50% VDI kábelek száma (FTP) (Ø 7 mm) P91228 P

19 Kábelcsatornák OptiLine 45 kábelcsatornák Kábelkapacitás 165x55 (VDI), aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. 165x55 (VDI), Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna mérete Kitöltési tényező 100% 50% Belső tér Belső tér Kábelcsatorna mérete Kitöltési tényező 100% 50% Belső tér Belső tér 3374 mm mm mm mm mm mm mm mm 2 P91205 P Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) 20 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) 15 Kitöltés 50% 15 Kitöltés 50% P rekesz 2. rekesz 1. rekesz 2. rekesz 3. rekesz 185x55, aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna mérete Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) VDI kábelek száma, FTP (Ø 7 mm) Kitöltési tényező 100% 50% Belső tér Belső tér 3218 mm mm mm mm mm mm 2 Kitöltés 50% VDI kábelek száma, FTP (Ø 7 mm) P91230 P P rekesz 2. rekesz 1. rekesz 2. rekesz 3. rekesz 185x55, Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, akkor a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna mérete Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) VDI kábelek száma, FTP (Ø 7 mm) Kitöltési tényező 100% 50% Belső tér Belső tér 2095 mm mm mm mm mm mm 2 Kitöltés 50% VDI kábelek száma, FTP (Ø 7 mm) P91236 P

20 Kábelcsatornák OptiLine 45 kábelcsatornák Kiválasztási segédlet Kábelcsatornák és tartozékaik Kábelcsatorna mérete PVC 75x55 95x55 P85759 Kábelcsatorna külön fedéllel Rend. szám Db / csg. Belső könyök Külső könyök Kanyarelem 90 készlet Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Végzáró Rend. szám Db / csg. Fali/mennyezeti keret Rend. szám ISM m ISM ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM Db / csg. 140x55 P85760 ISM m ISM ISM ISM ISM ISM x55 P89076 ISM m ISM ISM ISM ISM ISM x55 P85762 ISM m ISM ISM ISM ISM ISM P85763 Alumínium 75x55 ISM m ISM ISM ISM ISM ISM x55 P85764 ISM m ISM ISM ISM ISM ISM x55 P85765 ISM m ISM ISM ISM ISM ISM x55 P85766 ISM m ISM ISM ISM ISM ISM P85767 Közös tartozékok P85787 Típus Menny. / csomag. Kábelrögzítő 5 ISM10901 Ref. No. Típus Menny. / csomag. P85792 Rend. szám Zárókapocs 10 ISM10906 P85788 P85791 Kábelpolc 24 m ISM10902 Tömítőléc 24 m ISM10905 P85793 Moduláris készülék adapter, 2 modul, fehér Moduláris készülék adapter, 2 modul, alumínium hatású 1 1 ISM10907 ISM

21 Takaróelem készlet, toldóelemekkel T-elem egyszeres feeder T-elem kettős Fedél, PVC Fedél, alumínium Takaróelem fedélhez Toldóelem Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. ISM ISM ISM m ISM m ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM ISM m ISM ISM Rögzítőelemek Tartozékok alumínium kábelcsatornához P87196 Típus Db / csg. Rend. szám Földelőcsipesz 20 ISM10952 Célszerszámok és speciális rögzítőelemek a biztonságos és gyors szereléshez. Lásd a 28. oldalon. P85796 Földelőkészlet, L = 200 mm Földelőkészlet, L = 300 mm ISM10953 ISM

22 Kábelcsatornák OptiLine 45 kábelcsatornák Választék PVC kábelcsatornák Típus Szín Méretek A/B/C (mm) Szerelvényezhető kábelcsatornák, közvetlenül bepattintható Altira szerelvényekhez Menny. / csomag Rend. szám Szerelvényezhető kábelcsatorna egyrekeszes csatornatesttel és egy fedéllel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelvezető polcok helyezhetők. A moduláris Altira 45x45 szerelvények bepattintására 45 mm-es nyílás szolgál. A csatornatestet és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: PVC Egy rekesszel 75/55/ m ISM10100 P85769 P85768 Egy rekesszel 95/55/ m ISM10200 Szerelvényezhető kábelcsatorna kettő- vagy háromrekeszes csatornatesttel és fedelekkel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelvezető polcok helyezhetők. A beépített rekeszelválasztó falakban 25 cm-enként rekeszek közötti perforált nyílások találhatók, a kábelátvezetés elősegítésére. A moduláris Altira 45x45 szerelvények bepattintására 45 mm-es nyílás szolgál. A csatornatestját és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: PVC Két rekesszel 140/55/ m ISM10300 P85771 P85770 Két rekesszel, az alsó rekesz a VDI alkalmazásokhoz 165/55/ m ISM10400 Három rekesszel 185/55/ m ISM10500 P85772 Tartozékok PVC kábelcsatornákhoz P89067 P89068 P85779 Belső könyök Állítható belső könyök a PVC kábelcsatorna 80 és 100 fok közötti szögben történő vezetésére. Anyaga: PC/ABS 75x55 kábelcsatornához 84/117/117 1 ISM x55 kábelcsatornához 104/117/117 1 ISM x55 kábelcsatornához 149/117/117 1 ISM x55 kábelcsatornához 174/117/117 1 ISM x55 kábelcsatornához 194/117/117 1 ISM10501 Külső könyök Állítható belső könyök a PVC kábelcsatorna 75 és 135 fok közötti szögben történő vezetésére. Anyaga: PC/ABS 75x55 kábelcsatornához 84/105/105 1 ISM x55 kábelcsatornához 104/105/105 1 ISM x55 kábelcsatornához 149/105/105 1 ISM x55 kábelcsatornához 174/105/105 1 ISM x55 kábelcsatornához 194/105/105 1 ISM10502 Kanyarelem 90, készlet 90 fokos kanyarelem készlet a PVC kábelcsatorna nyomvonal felfelé vagy lefelé történő törésére. Tartalmaz egy kanyarelemet és a falhoz rögzítést szolgáló rögzítőprofilt. Anyaga: PC/ABS 75x55 kábelcsatornához 102/57/102 1 ISM x55 kábelcsatornához 122/57/122 1 ISM x55 kábelcsatornához 167/57/167 1 ISM x55 kábelcsatornához, csak felfelé vezethető 192/57/192 1 ISM x55 kábelcsatornához 212/57/212 1 ISM

23 Kábelcsatornák OptiLine 45 kábelcsatornák Választék Tartozékok PVC kábelcsatornákhoz Típus Szín Méretek A/B/C (mm) Végzáró Menny. / csomag Rend. szám Végzáró elem PVC kábelcsatornához. Gyors rögzítés zárókapcsok segítségével. Csavaros kötéssel a biztonság még tovább fokozható. Anyaga: PC/ABS 75x55 kábelcsatornához 79/56/21 2 ISM x55 kábelcsatornához 99/56/21 2 ISM10204 P x55 kábelcsatornához 144/56/21 2 ISM x55 kábelcsatornához 169/56/21 2 ISM x55 kábelcsatornához 189/56/21 2 ISM10504 Fali/mennyezeti keret Fali ill. mennyezeti keret, amely körülveszi a PVC kábelcsatornát fal ill. mennyezet áttörése esetén. Könnyen alakítható C- vagy L-idommá, az áttörés módjától függően. Rögzítés bepattintással, a biztonság fokozása céljából opcionális csavaros kötéssel. Anyaga: PC/ABS 75x55 kábelcsatornához 130/82/22 1 ISM x55 kábelcsatornához 150/82/22 1 ISM x55 kábelcsatornához 195/82/22 1 ISM10305 P x55 kábelcsatornához 220/82/22 1 ISM x55 kábelcsatornához 240/82/22 1 ISM10505 Takaróelem készlet Az illesztési helyet eltakaró elem, két toldóelemmel szállítva és összeszerelve. Rendeltetése a PVC kábelcsatorna szakaszok illesztési helyének takarása. Bővítése esetén könnyen eltávolítható. Anyaga: PC/ABS 75x55 kábelcsatornához 80/57/100 1 ISM x55 kábelcsatornához 100/57/100 1 ISM10206 P x55 kábelcsatornához 145/57/100 1 ISM x55 kábelcsatornához 170/57/100 1 ISM x55 kábelcsatornához 190/57/100 1 ISM10506 P85784 P85783 T-elem A T-elem rendeltetése különböző méretű függőleges és vízszintes PVC kábelcsatorna szakaszok összekötése. Anyaga: PC/ABS Függőleges 75x55 és vízszintes 75x55 kábelcsatornához Függőleges 75x55 és vízszintes 95x55, 140x55, 165x55 vagy 185x55 kábelcsatornához Függőleges 140x55 és vízszintes 140x55m 165x55 és 185x55 kábelcsatornához 42/57/97 1 ISM /57/97 1 ISM /57/162 1 ISM10308 Fedél A fedél bepattintással rögzíthető a 45 mm-es nyílással ellátott kábelcsatornába. Védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: PVC vagy alumínium Fedél, PVC 45/16/ m ISM10900 P85785 Fedél, alumínium Eloxált 45/16/ m ISM10950 P85786 P85787 Kábelrögzítő A kábelrögzítőt a csatornatest hátoldalára kell bepattintani, rendeltetése a kábelek kívánt helyen tartása a szerelési munkák során. A fedél felhelyezésekor nincs szükség a kábelrögzítő eltávolítására. Anyaga: PA Kábelrögzítő Zöld 32/42/25 5 ISM

24 Kábelcsatornák OptiLine 45 kábelcsatornák Választék Tartozékok PVC kábelcsatornákhoz P85788 Típus Szín Méretek A/B/C (mm) Kábelpolc Menny. / csomag Rend. szám A csatornatestjébe beépíthető egy kábelvezető polc, amely biztosítja az elválasztást az erősáramú és a gyengeáramú kábelek között. Hossza 1 m. Anyaga: PC/ABS Kábelpolc 17/47/ m ISM10902 Takaróelem fedélhez A takaróelem rendeltetése két szomszédos fedél illesztési helyének eltakarása. Anyaga: PC/ABS Takaróelem PVC fedélhez 47/20/23 5 ISM10903 P89053 P85789 Takaróelem alumínium fedélhez Alumínium hatású 47/20/23 5 ISM10951 P91380 P85793 P85792 P85791 P85790 Toldóelem A belső toldóelem rendeltetése két szomszédos PVC vagy alumínium csatornatest összekötésének elősegítése. Felhasználható a takaróelem szereléséhez is. Anyaga: PA Toldóelem 4/51/ ISM10904 Tömítőléc A tömítőlécet a kábelcsatorna és a padló közé kell csúsztatni, a mm térköz takarására. Szállítás 2 m-es darabokban. Anyaga: PVC Tömítőléc 17/40/ m ISM10905 Zárókapocs A zárókapcsot egy aljzat vagy aljzatsor két oldalára kell felszerelni, a kihúzás elleni védelem növelése érdekében. Anyaga: PC/ABS Zárókapocs 45/23/23 10 ISM10906 Moduláris készülék adapter 2-modulos méretű adapter 1- vagy 2-modulos készülékekhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: ASA + PVC Moduláris készülék adapter 90/72/45 1 ISM10907 Csípőfogó Csípőfogó PVC anyaghoz: Használható például a PVC kábelcsatornák (140-es és 185-ös méret) rekesz elválasztó falában a perforált nyílások kivágására, a kábelek könnyű fektetése céljából a rekeszek között. Használható emellett fedelek, kábelvezető polcok és egyéb PVC hosszelemek darabolására, fűrész használata helyett. Csípőfogó Narancs 230/22/80 1 ISM

25 Kábelcsatornák OptiLine 45 kábelcsatornák Választék Alumínium kábelcsatornák P85773 Típus Szín Méretek A/B/C mm Szerelvényezhető kábelcsatornák, közvetlenül bepattintható Altira szerelvényekhez Menny. / csomag Rend. szám Szerelvényezhető kábelcsatorna egy-, kettő- vagy háromrekeszes csatornatesttel és egy vagy több fedéllel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelvezető polcok helyezhetők. A moduláris Altira 45x45 szerelvények bepattintására 45 mm-es nyílás szolgál. A csatornatestet és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: Alumínium Egy rekesszel Eloxált 75/55/ m ISM10150 P85774 Két rekesszel Eloxált 140/55/ m ISM10350 P85775 Két rekesszel Eloxált 165/55/ m ISM10450 P85776 Három rekesszel Eloxált 185/55/ m ISM10550 Tartozékok alumínium kábelcsatornákhoz Belső könyök Állítható belső könyök az alumínium kábelcsatorna 80 és 100 fok közötti szögben történő vezetésére. Anyaga: PC/ABS, festett 75x55 kábelcsatornához Alumínium hatású 84/117/117 1 ISM10151 P x55 kábelcsatornához Alumínium hatású 149/117/117 1 ISM x55 kábelcsatornához Alumínium hatású 174/117/117 1 ISM x55 kábelcsatornához Alumínium hatású 194/117/117 1 ISM10551 Külső könyök Állítható belső könyök az alumínium kábelcsatorna 75 és 135 fok közötti szögben történő vezetésére. Anyaga: PC/ABS, festett 75x55 kábelcsatornához Alumínium hatású 84/105/105 1 ISM10152 P x55 kábelcsatornához Alumínium hatású 149/105/105 1 ISM x55 kábelcsatornához Alumínium hatású 174/105/105 1 ISM x55 kábelcsatornához Alumínium hatású 194/105/105 1 ISM10552 Kanyarelem 90, készlet 90 fokos kanyarelem készlet az alumínium kábelcsatorna nyomvonal felfelé vagy lefelé történő törésére. Tartalmaz egy kanyarelemet és a falhoz rögzítést szolgáló rögzítőprofilt. Anyaga: PC/ABS, festett 75x55 kábelcsatornához Alumínium hatású 102/57/102 1 ISM10153 P x55 kábelcsatornához Alumínium hatású 167/57/167 1 ISM x55 kábelcsatornához, csak felfelé vezethető Alumínium hatású 192/57/192 1 ISM x55 kábelcsatornához Alumínium hatású 212/57/212 1 ISM

26 Kábelcsatornák OptiLine 45 kábelcsatornák Választék Tartozékok alumínium kábelcsatornákhoz Típus Szín Méretek A/B/C (mm) Végzáró Menny. / csomag Rend. szám Végzáró elem alumínium kábelcsatornához. Tartalmazza a végzárónak a csatornatesthez való rögzítéshez szükséges csavart és csavaranyát is. Anyaga: PC/ABS, festett 75x55 kábelcsatornához Alumínium hatású 79/56/21 2 ISM10154 P x55 kábelcsatornához Alumínium hatású 144/56/21 2 ISM x55 kábelcsatornához Alumínium hatású 169/56/21 2 ISM x55 kábelcsatornához Alumínium hatású 189/56/21 2 ISM10554 Fali/mennyezeti keret Fali ill. mennyezeti keret, amely körülveszi az alumínium kábelcsatornát fal ill. mennyezet áttörése esetén. Könnyen alakítható C- vagy L-idommá, az áttörés módjától függően. Rögzítés bepattintással, a biztonság csavaros kötéssel fokozható. Anyaga: PC/ABS 75x55 kábelcsatornához Alumínium hatású 130/82/22 1 ISM x55 kábelcsatornához Alumínium hatású 195/82/22 1 ISM10355 P x55 kábelcsatornához Alumínium hatású 220/82/22 1 ISM x55 kábelcsatornához Alumínium hatású 240/82/22 1 ISM10555 Takaróelem készlet Az illesztési helyet eltakaró elem, két toldóelemmel szállítva és összeszerelve. Rendeltetése két alumínium kábelcsatorna szakasz illesztési helyének takarása. Bővítése esetén könnyen eltávolítható. Anyaga: PC/ABS, festett 75x55 kábelcsatornához Alumínium hatású 80/57/100 1 ISM x55 kábelcsatornához Alumínium hatású 145/57/100 1 ISM10356 P x55 kábelcsatornához Alumínium hatású 170/57/100 1 ISM x55 kábelcsatornához Alumínium hatású 190/57/100 1 ISM10556 P85804 T-elem A T-elem rendeltetése különböző méretű függőleges és vízszintes alumínium kábelcsatorna szakaszok összekötése. Anyaga: PC/ABS, festett Függőleges 75x55 és vízszintes 75x55 kábelcsatornához Függőleges 75x55 és vízszintes 95x55, 140x55, 165x55 vagy 185x55 kábelcsatornához Függőleges 140x55 és vízszintes 140x55m 165x55 vagy 185x55 kábelcsatornához Alumínium hatású 42/57/97 1 ISM10157 Alumínium hatású 52/57/97 1 ISM10357 Alumínium hatású 52/57/162 1 ISM10358 P85786 P85787 Fedél A fedél bepattintással rögzíthető a földelőelemekkel előkészített kábelcsatorna 45 mm-es nyílásába. Védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: Alumínium Fedél Eloxált 45/16/ m ISM10950 Kábelrögzítő A kábelrögzítőt a csatornatest hátoldalára kell bepattintani, rendeltetése a kábelek kívánt helyen tartása a szerelési munkák során. A fedél felhelyezésekor nincs szükség a kábelrögzítő eltávolítására. Anyaga: PA Kábelrögzítő Zöld 32/42/25 5 ISM

27 Kábelcsatornák OptiLine 45 kábelcsatornák Választék Tartozékok alumínium kábelcsatornákhoz P85788 P89053 P85790 P85794 P85791 P85792 P87195 Típus Szín Méretek A/B/C (mm) Kábelpolc Menny. / csomag Rend. szám A csatornatestbe beépíthető egy kábelvezető polc, amely biztosítja az elválasztást az erősáramú és a gyengeáramú kábelek között. Hossza 1 m. Anyaga: PC/ABS Kábelpolc 17/47/ m ISM10902 Takaróelem fedélhez A takaróelem rendeltetése két szomszédos fedél illesztési helyének eltakarása. Anyaga: PC/ABS, festett Takaróelem Alumínium hatású 46/20/23 5 ISM10951 Toldóelem A toldóelem rendeltetése két szomszédos alumínium csatornatest összekötésének elősegítése. Felhasználható a takaróelem szereléséhez is. Anyaga: PA Toldóelem 4/51/ ISM10904 Toldó/földelőelem Belső toldó- és földelőelem rendeltetése két szomszédos alumínium csatornatest toldása és földelése. Tartalmaz két csavart is. Anyaga Cink Toldó/földelőelem Megmunkálatlan 4/6/26 10 ISM10955 Tömítőléc A tömítőlécet a kábelcsatorna és a padló közé kell csúsztatni, a mm térköz takarására. Szállítás 2 m-es darabokban. Anyaga: PVC Tömítőléc 17/40/ m ISM10905 Zárókapocs A zárókapcsot egy aljzat vagy aljzatsor két oldalára kell felszerelni, a kihúzás elleni védelem növelése érdekében. Anyaga: PC/ABS Zárókapocs 45/23/23 10 ISM10906 Moduláris szerelvény adapter 2-modul méretű adapter 1- vagy 2-modulos készülékhez, pl. kismegszakítókhoz. Áttetsző, szürke fedéllel. Anyaga: ASA + PVC Moduláris készülék adapter Alumínium hatású 90/72/45 1 ISM10957 P87196 P85796 Földelőcsipesz A földelőcsipesz rendeltetése a fedélnek, a csatornatestnek és a tartozékoknak a csatlakoztatása a földelő hálózathoz. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelőhuzalt lapos érintkezőkkel, valamint földelőcsipeszekkel. Rendeltetése a fedél összekötése a csatornatesttel, vagy a csatornatest összekötése további csatornatesttel. Földelőkészlet Sárga/zöld L = 200 L = ISM10953 ISM

28 Kábelcsatornák OptiLine 45 kábelcsatornák Választék Szerelési anyagok P89050 P89051 Típus Szín Méret Ø/hossz (mm) Tipli Menny. / csomag Használható betonban, terméskőben, könnyített betonban, vályogban, üreges blokkban és téglában, tömör téglában és gipszkartonban. Anyaga: PE Rend. szám TP 6x30 Vörös 6/ ISM60015 TP 8x45 Barna 8/ ISM60016 Csavar + tipli Csavar tiplivel köztes rögzítési pontokhoz. Használható betonban, terméskőben, könnyített betonban, vályogban, üreges téglában, tömör téglában és gipszkartonban. Anyaga: PA TPS-6/5x35 Színtelen 6/ ISM60030 Csavarok PVC kábelcsatornához Csavarok nagy, vékony fejjel, alátéttel együtt. Phillips csillagbevágással, teljes hosszon ikermenettel. Műanyag kábelcsatorna szakaszok rögzítése során nagy szorítóerőt biztosít. Anyaga: Edzett acél, elektromosan galvanizálva TSC-32 vörös tiplihez 4.2/ ISM60045 P60817 P61937 P81322 P89052 TSC-33 vörös tiplihez 4.2/ ISM60046 Csavarok egyszeres szigetelésű vezetékekhez Trapézfejű csavarok, a csavarfej védelmét biztosító alátétgyűrűvel, a kábelcsatornában vezetett egyszeres szigetelésű vezetékek használatakor megakadályozható az esetleges érintkezés a vezeték és a csavar között. Phillips csillagbevágással, teljes hosszon ikermenettel, hegyes csavarvéggel. Anyaga: Edzett acél, elektromosan galvanizálva TSG-51 vörös tiplihez 4.2/ ISM60047 TSG / ISM60048 barna tiplihez Alátétgyűrű Alátétgyűrű, a TGS-51 és TGS-55 típusú csavarokkal együtt használva a csavarfej védelmére szolgál, a csavar és a vezeték közötti fémes érintkezés elkerülése céljából. Anyaga: PE Alátétgyűrű Fekete Ø ISM60060 Üreges kötőelem Üreges rögzítőelem, gipszkarton falhoz. Anyaga: Cink TPD-SK Driva _ 13/ ISM60075 P89049 Fúróbetétek Ütvefúró betét, használható betonban, téglában, terméskőben és sziklában. Anyaga: Króm-vanádium-acél, kiváló minőségű wolfram-karbid heggyel THB 5x160 5/160 1 ISM60090 THB 6x160 6/160 1 ISM60091 THB 8x160 8/160 1 ISM60092 Csavarhúzó betét Csavarhúzó betét 1/4 hatszögű befogó szárral, Phillips csillagcsavarokhoz. Jól használható szűk helyen is. Anyaga: Edzett acél PH 2x110 1/4"/110 2 ISM60093 P

29 Kábelcsatornák OptiLine 45 kábelcsatornák Műszaki leírás Műszaki adatok és anyagjellemzők PVC (önkioltó, ólom- és Sűrűség 1,5 g/cm 3 kadmiummentes) Lineáris nyúlás 60x10-4 / C Vízelnyelés kisebb mint 0,2% Fajlagos ellenállás >10 13 Ω cm Tűzveszélyességi besorolás UL 94 V0 (0,8 mm) Besorolás tűz-, füst- és mérgezésveszély szerint M1, az NF P francia szabvány szerint Szín Alumínium Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Natúr galvanizálás PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm Tűzveszélyességi besorolás UL 94 HB Színek Alumínium hatású PA (poliamid), halogénmentes Sűrűség 1,16 g/cm 3 Vízelnyelés 2,0% Fajlagos ellenállás >10 12 Ω cm Átütési szilárdság 45 kv/mm Tűzveszélyességi besorolás UL 94 V0 Színek Zöld PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyességi besorolás UL 94 HB Szín Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Ütési szilárdság PVC kábelcsatorna 2J (K07) PC/ABS tartozékok 2J (K07) Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait: b EN : 2002 b pr EN : 2002 b NFC : 1990 (francia országos szabvány) A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvekre vonatkozóan. 29

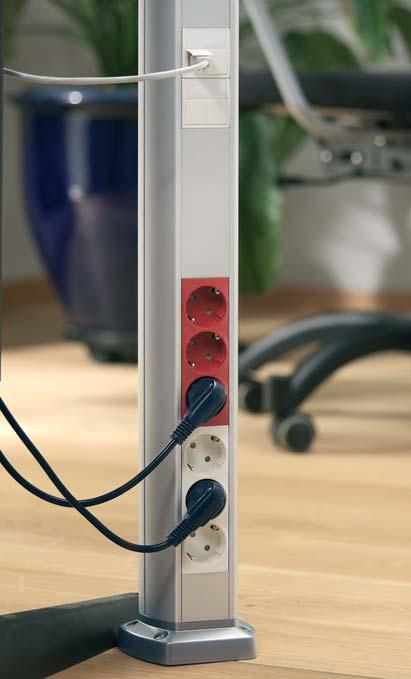

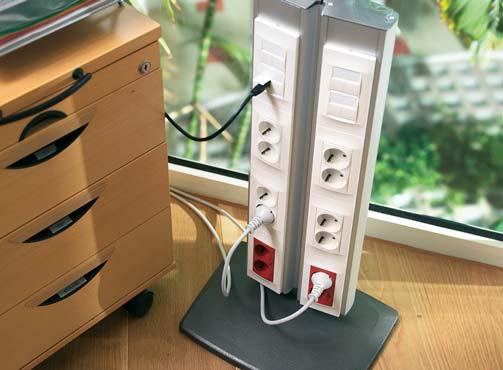

30 Energiaoszlopok OptiLine 45 energiaoszlopok Bemutatás Energiaoszlopok 45 mm-es nyílással az Altira szerelvények közvetlen bepattintására A 45 mm-es nyílással kialakított OptiLine 45 energiaoszlopok rugalmas szerelési megoldásokat kínálnak az erősáram, valamint távközlési és adatjelek eljuttatására a mennyezetről a munkaasztalra. Az energiaoszlopok karcsú kialakításúak, lágyan lekerekített élekkel, anyaguk alumínium, kitűnő minőségű felületi kezeléssel: natúr eloxálással, vagy porfestéssel fehérre színezve. A helyiségben szabadon állva, tartólábra szerelve állíthatók be, és 1,5 méteres sugáron belül elmozdíthatók a mennyezeti csatlakozási ponthoz képest, vagy a padló és a mennyezet között feszítetten szerelhetőek. Mindkét típus megrendelhető egy- vagy kétoldalas változatban. A feszített szerelésű energiaoszlopok rugós terhelésű, beállítható mennyezeti rögzítője könnyen, szerszámok nélkül szerelhető. Egyoldalas energiaoszlopok Szabadon álló Feszített szerelésű P86536 P P87200 P86538 P87198 Eloxált Eloxált Kétoldalas energiaoszlopok Szabadon álló Feszített szerelésű P90764 Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. P86535 P87201 P86537 P87199 Eloxált Eloxált 30

31 Energiaoszlopok OptiLine 45 energiaoszlopok Bemutatás P Megjelenés, kivitel és minőség Minden OptiLine energiaoszlop anyaga eloxált vagy porfestett alumínium, kitűnő minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrész úgy van megtervezve, hogy biztosítsa a megbízható működést és a könnyű szerelést. Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges menynyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően. P P mm P91113 Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, erőteljes kivitel b Megbízható működés b Minőségi megjelenés Innovatív szögletes tartóláb A tartólábra egy acélkengyel van felszerelve, amely a stabil kitámasztás céljából kihajtható. b Stabil b Falhoz közeli, tetszetős elhelyezés b Két energiaoszlop egymásnak háttal is felállítható P91111 P91100 P91103 P91102 P91112 Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket P91125 Szerelvények felhasználóbarát pozícióban Az Altira alkalmas függőleges szerelésre is b Megfelelő pozíciójú szerelvények b Megfelelő terhelés a VDI kábeleken P Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a gyengeáramú és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között P90859 Csavarvájat Az energiaoszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (falilámpák, kis polcok, stb.) rögzítésére P90866 Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és egy hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könnyen elmozdíthatók, optimális irodai elrendezés alakítható ki b 1,5 méteres mozgási sugár P P Sima végzáró A végzáró anyaga alumínium öntvény, lágyan lekerekített élekkel. b Eltakarja az oszloptest éles végeit b Nem fenyeget a kábelek sérülésének veszélye P

32 Energiaoszlopok OptiLine 45 energiaoszlopok Kiválasztási segédlet Energiaoszlopok és tartozékaik Mennyezeti keret, egyoldalas Mennyezeti keret, kétoldalas Kábeltálca rögzítő Feszített szerelés Egyoldalas Szín Eloxált alumínium Magasság (mm) Rendelési szám ISM20100 ISM20102 ISM20104 ISM20810 ISM20814 Kétoldalas Porfestett: Eloxált alumínium ISM20101 ISM20103 ISM20105 ISM20810 ISM20814 ISM20106 ISM20108 ISM20110 ISM20811 ISM20814 Porfestett: ISM20107 ISM20109 ISM20111 ISM20811 ISM20814 Szabadon álló Egyoldalas Szín Eloxált alumínium Magasság (mm) Rendelési szám ISM20112 ISM20114 Porfestett: ISM20113 ISM20115 Kétoldalas Eloxált alumínium ISM20116 ISM20118 Porfestett: ISM20117 ISM20119 Mennyiség csomagonként: 1 Közös tartozékok Típus Mennyiség csomagonként Rendelési szám Rekeszprofil (0,5 m) 10 ISM20825 P87194 Díszszalag, szürke 5 m ISM20822 P87191 Díszszalag, fehér 5 m ISM20823 P87192 Díszszalag, narancs 5 m ISM20824 P87193 Földelőcsipesz 20 ISM10952 P87196 P85796 Földelőkészlet L = 200 mm Földelőkészlet L = 200 mm ISM10953 ISM

33 Tartóláb, kerek Tartóláb, szögletes Mennyezeti kábelbevezetô Mennyezeti rögzítő Áramsín rögzítő Kábeltálca rögzítő ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 P87195 Közös tartozékok Típus Mennyiség csomagonként Rendelési szám Moduláris készülék adapter (2 modulos) Alumínium hatású 1 1 ISM10907 ISM10957 Zárókapocs 10 ISM10906 P

34 Energiaoszlopok OptiLine 45 energiaoszlopok Választék Energiaoszlopok P86536 P87199 P86538 Típus Szín Méretek A/B/C (mm) Energiaoszlop, feszített szerelésű Menny. / csomag Rend. szám Üres energiaoszlop a padló és a mennyezet közötti feszített szerelésre, egyoldalas vagy kétoldalas. Tartalmazza a mennyezeti rögzítőt, végzárót, kábelfeszülés mentesítőt, rekeszprofilt, padlórögzítő lemezt, földelőkészletet és egy szerelési útmutatót. A mennyezeti rögzítő beállítási tartománya 400 mm. Földeletlen. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45x45 moduláris szerelvények bepattintására. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre () Egyoldalas, 2,7 3,1 m Egyoldalas, 3,1-3,5 m Egyoldalas, 3,5-3,9 m Kétoldalas, 2,7-3,1 m Eloxált Eloxált Eloxált Eloxált Kétoldalas, 3,1-3,5 m Eloxált Kétoldalas, 3,5-3,9 m Eloxált Energiaoszlop, szabadon álló 3100/68/89 1 ISM20100 ISM /68/89 1 ISM20102 ISM /68/89 1 ISM20104 ISM /116/90 1 ISM20106 ISM /116/90 1 ISM20108 ISM /116/90 1 ISM20110 ISM20111 Üres, szabadon álló és mozgatható energiaoszlop, egyoldalas vagy kétoldalas. Tartalmazza a hajlékony védőcsövet és annak adapterét, kábelfeszülés mentesítőt, rekeszprofilt, földelőkészletet és egy szerelési útmutatót. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45x45 moduláris szerelvények bepattintására. A hajlékony védőcső hossza 2 m, a mozgási sugár 1,5 m a mennyezeti rögzítési ponthoz képest. A tartólábat külön kell megrendelni. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre () Egyoldalas, 2,45 m Egyoldalas, 2,9 m Eloxált Eloxált /68/89 1 ISM20112 ISM /68/89 1 ISM20114 ISM20115 P86535 Kétoldalas, 2,45 m Kétoldalas, 2,9 m Tartozékok az energiaoszlopokhoz P86528 P86529 P86527 P86532 Eloxált Eloxált Tartóláb szabadon álló energiaoszlophoz /116/90 1 ISM20116 ISM /116/90 1 ISM20118 ISM20119 Szögletes tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet az energiaoszlop talplemezére kell szerelni két M6 csavarral (mellékelve). A tartóláb egy acélkengyellel van ellátva, amely a stabilabb kitámasztás érdekében kihajlítható. Használaton kívül a kengyel védett, a tartóláb alatti horonyba helyezhető. Ez akkor lehet hasznos, ha a falhoz mellé kerül az oszlop elhelyezésre, vagy amikor két energiaoszlopot egymásnak háttal fordítva használnak. Anyaga: Öntöttvas, festett Tartóláb, szögletes Szürke 33/250/346 1 ISM20809 Kerek tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet az energiaoszlop talplemezére kell szerelni két M6 csavarral (mellékelve). Használható mind egyoldalas, mind kétoldalas energiaoszlopokhoz. Anyaga: Öntöttvas, festett Tartóláb, kerek Szürke 29/Ø317 1 ISM20808 Mennyezeti keret Mennyezeti kábelbevezető, rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø125 mm-es nyílás szükséges, melyhez a három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony védőcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø125 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető 89/Ø161 1 ISM20812 Mennyezeti keret egy- vagy kétoldalas energiaoszlopokhoz. Az álmennyezeti furat szélét takarja el. Öntapadó. Anyaga: PS (polisztirol) Mennyezeti keret egyoldalas energiaoszlophoz 1/108/129 1 ISM20810 P86531 Mennyezeti keret kétoldalas energiaoszlophoz 1/156/130 1 ISM20811 P86524 Kábeltálca rögzítő Kábeltálca rögzítő, tartalmazza a hajlékony védőcső kábeltálcához való rögzítésének kötőelemeit. A kábeltálca szélére kell rászorítani. Anyaga: Acél, porfestett Kábeltálca rögzítő 100/15/70 1 ISM

35 Energiaoszlopok OptiLine 45 energiaoszlopok Választék Tartozékok az energiaoszlopokhoz P86530 P86526 P86525 Típus Szín Méretek A/B/C (mm)) Kábeltálca rögzítő Menny / csomag Rend. szám Kábeltálca rögzítő,amelyet rá kell szorítani egy kábeltálca vagy kábellétra. Tartalmazza a szükséges csavarokat. Az energiaoszlop hossza mentén tetszőleges ponton felszerelhető. Magassága ±15 mm-en belül állítható. A tálca ill. kábelcsatorna maximális vastagsága a rögzítési ponton 10 mm lehet. Anyaga: Alumínium, porfestett Kábeltálca rögzítő 75/50/120 1 ISM20814 Mennyezeti rögzítő Mennyezeti rögzítő, rendeltetése a hajlékony védőcső rögzítése a falhoz vagy mennyezethez. Rögzítőelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti rögzítő 50/156/90 1 ISM20816 Áramsín rögzítő Védőcső rögzítő Ø55 mm-es áramsínhez (pl. Canalis), rendeltetése a hajlékony védőcső csatlakoztatása a sínhez. Anyaga: Acél, porfestett Gyűjtősín rögzítő 105/90/70 1 ISM20815 P85786 Fedél Fedél, amely bepattintással rögzíthető a 45 mm-es nyílásba. Földelő furatokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxált vagy fehérre porfestve Fedél Eloxált 45/16/ m ISM10950 P85785 Fedél 45/16/ m ISM10960 P87186 P86522 P86521 P86523 P87189 P87188 Padlórögzítő, feszített szerelésű energiaoszlopokhoz, nyílással a taposócsatorna számára Padlórögzítő elem egy- vagy kétoldalas energiaoszlopokhoz. A padlóhoz csavarokkal van erősítve. Nyílással ellátva a 18x75 mm-es taposócsatorna csatlakoztatására. Anyaga: Alumínium, porfestett Egyoldalas energiaoszlophoz Kétoldalas energiaoszlophoz Taposócsatorna Szürke RAL 9007 Szürke RAL /125/102 1 ISM /125/156 1 ISM20821 Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC. Taposócsatorna Szürke 18/75/ m ISM20817 RAL 7030 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC. Toldóelem Szürke 20/50/78 10 ISM20818 RAL 7030 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC. Taposócsatorna könyökelem Szürke RAL 7030 Taposócsatorna adapter Összeköttetés a taposócsatorna és a 45 mm-es nyílással ellátott fali kábelcsatorna között. Anyaga: PC/ABS. Adapter 20/120/ ISM /63/110 1 ISM20826 P87187 Adapter Alumínium hatású 60/63/110 1 ISM

36 Energiaoszlopok OptiLine 45 energiaoszlopok Választék Tartozékok az energiaoszlopokhoz P87194 Típus Szín Méretek A/B/C (mm) Rekeszprofil Menny. / csomag Rend. szám Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az energiaoszlopok és minioszlopok belső szerelősínjeire kell erősíteni az erősáramú és gyengeáramú kábelek szétválasztására. Szállítás 0,5 m-es darabokban. Anyaga: ABS Rekeszprofil 500/30/52 10 ISM20825 P87191 Díszszalag Díszítő gumicsík, amelyet az energiaoszlopok és minioszlopok oldalán elhelyezett bevágásba lehet rögzíteni. Szállítás 5 m-es darabokban. Anyaga: Szilikon tartalmú gumi Díszszalag Szürke 5000/Ø3.5 5 m ISM20822 P87192 Díszszalag 5000/Ø3.5 5 m ISM20823 P87193 Díszszalag Narancs 5000/Ø3.5 5 m ISM20824 P87196 P85796 P85793 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelőhuzalt lapos érintkezőkkel, valamint földelőcsipeszekkel. Rendeltetése a fedél összekötése a csatornatesttel. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = 300 Moduláris készülék adapter 2-modulos adapter 1 vagy 2 moduláris készülékhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: ASA+PC, fehér vagy alumínium hatású Moduláris készülék adapter ISM10953 ISM /72/45 1 ISM10907 P87195 Moduláris készülék adapter Alumínium hatású 90/72/45 1 ISM10957 P85792 Zárókapocs Zárókapocs, egy aljzat vagy aljzatsor két oldalára szerelendő a kihúzás elleni védelem fokozása érdekében. Anyaga: PC/ABS Zárókapocs 45/23/23 10 ISM

37 Energiaoszlopok OptiLine 45 energiaoszlopok Műszaki leírás Energiaoszlopok Oszloptest 2. Rekeszprofil 3. Fedél 4. Padlórögzítő 5. Végzáró 6. Kábelfeszülés-mentesítő 7. Hajlékony védőcső adapterrel 8. Mennyezeti keret/kábelbevezető 9. Mennyezeti rögzítő 10. Kábeltálca rögzítő 11. Állítható mennyezeti rögzítő 12. Öntöttvas tartóláb 13. Padlórögzítő lemez 14. Áramsín rögzítő 15. Földelőkészlet P P Szabadon álló energiaoszlop Feszített szerelésű energiaoszlop Feszített szerelésű energiaoszlopok, egyoldalas és kétoldalas Szabadon álló energiaoszlopok, egyoldalas és kétoldalas Feszített szerelésű energiaoszlopok A Teljes hossz, mm Min Max Min Max Min Max B Magasság mennyezeti rögzítő nélkül, mm Szabadon álló energiaoszlopok A Teljes hossz, mm B Hajlékony védőcső magassága, mm P94608 P94607 Mennyezeti keretek Méretek Energiaoszlopok P89071 P91539 P

38 Energiaoszlopok OptiLine 45 energiaoszlopok Műszaki leírás Kábelkapacitás Rekesz Max Keresztmetszet Kábelkapacitás mm 2 Ø mm mm 2 40% 50% 60% Egyoldalas energiaoszlop Egyoldalas energiaoszlop rekeszprofillal Kétoldalas energiaoszlop rekeszprofillal és anélkül * Javasoljuk a kábelkapacitás 40%-os kihasználását. Műszaki adatok és anyagjellemzők Alumínium, sajtolt Specifikáció EN-AVN-6083 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Natúr eloxált vagy porfestés Szín Alumínium, fröccsöntött Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Porfestés Szín Szürke RAL 9037 Öntöttvas Sűrűség 7,3 g/cm 3 Lineáris nyúlás 1,2x10-5 / C Felületkezelés színtelen lakk bevonat Cink Sűrűség 7,1 g/cm 3 Lineáris nyúlás 2,7x10-5 / C Felületkezelés kezelés nélkül PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm Tűzveszélyesség UL 94 HB Szín PS (polisztirol) Sűrűség 1,04 g/cm 3 Szín Egyéb jellemzők halogénmentes PVC Sűrűség 1,5 g/cm 3 Lineáris nyúlás 60x10-4 / C Fajlagos ellenállás >10 13 Ω cm Vízelnyelés < 0,2% Szín Szürke RAL 7030 PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín Acél Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 Lineáris nyúlás 1,2x10-5 / C Felületkezelés Porfestés Szín Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Ütési szilárdság PVC kábelcsatorna 2J (K07) PC/ABS tartozékok 2J (K07) Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait: b EN : 2005 b NFC : 1990 (francia országos szabvány) b EN , pont b IEC pont A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/ EEC irányelvekre vonatkozóan. 38

39 39

40 Minioszlopok OptiLine 45 minioszlopok Bemutatás Minioszlopok 45 mm-es nyílással Altira szerelvények közvetlen bepattintására A 45 mm-es nyílással kialakított OptiLine 45 minioszlopok elegáns megoldásokat kínálnak minden padlótípus esetén. A minioszlopok kompakt formájúak, lágyan lekerekített élekkel, anyaguk alumínium, kitűnő minőségű felületi kezeléssel: natúr eloxálással, vagy porfestéssel fehérre színezve. Megrendelhetők egy- vagy kétoldalas változatban. Emelt padlófelületen vagy üreges padlózat esetén a minioszlopok betáplálása a padló alól történik. Betonpadló esetén a betáplálást padlódoboz biztosítja. Egyéb padlók esetén taposócsatornán keresztül érkezhetnek a vezetékek. Egyoldalas minioszlopok Kétoldalas minioszlopok P86534 P87202 P86533 P87203 Eloxált Eloxált P90764 P Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás található az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. 40

41 Minioszlopok OptiLine 45 minioszlopok Bemutatás Betáplálás padló mentén ill. padló alól A minioszlop betáplálható a padló alól vagy a padló szintjéről. b Padlórögzítő a padló alól történő betápláláshoz (tartozék) b Padlórögzítő egy nyílással a taposócsatorna befogadására Betáplálás kábelcsatornából A minioszlop betáplálható egy fali kábelcsatornából. b Könnyű és gyors szerelés b Állítható magasságú taposócsatorna adapter P90875 Megjelenés, kivitel és minőség Minden OptiLine minioszlop anyaga eloxált vagy porfestett alumínium, kiváló minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy tervezvtek hogy biztosítsa a megbízható működést és a könnyű szerelést. Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. b Stabil, erőteljes kivitel b Megbízható működés b Minőségi megjelenés Csavarvájat A minioszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (akasztóhorgok, stb.) rögzítésére P P90880 P91125 P P P91105 P P99975 P99976 Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a VDI és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között Vízzáró tömítés A padlórögzítő ellátható egy tömítőgyűrűvel. b A tömítőgyűrű szállítási tartozék b Hatékony vízzáró tömítés b Stabil szerelés enyhén egyenetlen padló esetén is Szerelvények felhasználóbarát pozícióban Az Altira alkalmas függőleges szerelésre is. b Megfelelő pozíciójú szerelvény b Megfelelő terhelés a VDI kábeleken 41

42 Minioszlopok OptiLine 45 minioszlopok Kiválasztási segédlet Minioszlopok Egyoldalas Kétoldalas Szín Magasság (mm) Rendelési szám Eloxált ISM20210 ISM20211 Eloxált ISM20200 ISM20201 Eloxált ISM20212 ISM20213 Eloxált ISM20202 ISM20203 Mennyiség csomagonként: 1 db P87188 P87189 Tartozékok Típus Menny. / csomag Padlórögzítő, taposócsatorna nyílással Egyoldalas minioszlophoz Kétoldalas minioszlophoz 1 1 Rendelési szám ISM20820 ISM20821 Taposócsatorna 28 m ISM20817 P87187 P86522 P86521 P86523 Taposócsatorna toldóelem 10 ISM20818 Taposócsatorna könyökelem 10 ISM20819 Taposócsatorna adapter Eloxált 1 1 ISM20826 ISM20827 Rekeszprofil (0,5 m) 10 ISM20825 P87193 P87192 P87191 P87194 Díszszalag, szürke 5 m ISM20822 Díszszalag, fehér 5 m ISM20823 Díszszalag, narancs 5 m ISM20824 Földelőcsipesz 20 ISM10952 P87196 P85796 Földelőkészlet L = 200 mm Földelőkészlet L = 200 mm Moduláris készülék adapter (2 modulos) Eloxált ISM10953 ISM10954 ISM10907 ISM10957 P87195 Zárókapocs 10 ISM10906 P

43 Minioszlopok OptiLine 45 minioszlopok Választék Minioszlopok Típus Szín Méretek A/B/C (mm) Menny. / csomag Rend. szám P86534 P P86533 P Üres, szabadon álló, egy- vagy kétoldalas minioszlop padlórögzítőre szerelve Tartalmazza a padlórögzítőt, végzárót, kábelfeszülés mentesítőt, rekeszprofilt, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45x45 moduláris szerelvények bepattintására. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre () Egyoldalas 6 db 45x45 mm szerelvény modulig Egyoldalas 12 db 45x45 mm szerelvény modulig Kétoldalas 6 db 45x45 mm szerelvény modulig Kétoldalas 12 db 45x45 mm szerelvény modulig Eloxált Eloxált Eloxált Eloxált 430/68/89 1 ISM20210 ISM /68/89 1 ISM20200 ISM /116/90 1 ISM20212 ISM /116/90 1 ISM20202 ISM20203 Tartozékok a minioszlopokhoz P87188 P87189 P86523 P86521 P86522 P87186 Padlórögzítő, nyílással a taposócsatornához Padlórögzítő elem egy- vagy kétoldalas minioszlophoz. Csavarokkal van a padlóhoz rögzítve. Nyílással ellátva a 18x75 mm-es taposócsatorna csatlakoztatására. Anyaga: Alumínium, porfestett Egyoldalas minioszlophoz Kétoldalas minioszlophoz Taposócsatorna, PVC Szürke RAL 9007 Szürke RAL /125/102 1 ISM /125/156 1 ISM20821 Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC Taposócsatorna Szürke 18/75/ m ISM20817 RAL 7030 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC Toldóelem Taposócsatorna könyökelem Szürke RAL /50/78 10 ISM20818 A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC Taposócsatorna könyökelem Szürke 20/120/ ISM20819 RAL 7030 Taposócsatorna adapter Összeköttetés a taposócsatorna és a 45 mm-es nyílással ellátott fali kábelcsatorna között. Anyaga: PC/ABS Adapter 60/63/110 1 ISM20826 Adapter Alumínium hatású 60/63/110 1 ISM20827 P87187 Rekeszprofil Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az energiaoszlopok és minioszlopok belső szerelősínjeire kell erősíteni őket. Szállítás 0,5 m-es darabokban. Anyaga: ABS Rekeszprofil 500/30/52 10 ISM20825 P

44 Minioszlopok OptiLine 45 minioszlopok Választék Tartozékok a minioszlopokhoz Típus Szín Méretek A/B/C (mm) Fedél Menny. / csomag Rend. szám Fedél, amely bepattintással rögzíthető a 45 mm-es nyílásba. Földelő furatokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva vagy fehérre porfestve Fedél Eloxált 45/16/ m ISM10950 P85786 Fedél 45/16/ m ISM10960 P85785 P87191 Díszszalag Díszítő gumicsík, amelyet az energiaoszlopok és minioszlopok oldalán elhelyezett bevágásba lehet rögzíteni. Szállítás 5 m-es darabokban. Anyaga: Szilikon tartalmú gumi Díszszalag Szürke 5000/Ø3.5 5 m ISM20822 P87192 Díszszalag 5000/Ø3.5 5 m ISM20823 P87193 Díszszalag Narancs 5000/Ø3.5 5 m ISM20824 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél P87196 P85796 Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelőhuzalt lapos érintkezőkkel, valamint földelőcsipeszekkel. Rendeltetése a fedél összekötése a csatornatesttel. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = 300 Moduláris készülék adapter 2 modulos adapter 1 vagy 2 moduláris készülékhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: ASA+PC, fehér vagy alumínium hatású ISM10953 ISM10954 P85793 Moduláris készülék adapter 90/72/45 1 ISM10907 P87195 Moduláris készülék adapter Alumínium hatású 90/72/45 1 ISM10957 P85792 Zárókapocs Zárókapocs, egy aljzat vagy aljzatsor két oldalára szerelendő a kihúzás elleni védelem fokozása érdekében. Anyaga: PC/ABS Zárókapocs 45/23/23 10 ISM

45 Minioszlopok OptiLine 45 minioszlopok Műszaki leírás Minioszlop 1. Oszloptest 2. Rekeszprofil 3. Fedél 4. Padlórögzítő 5. Végzáró 6. Kábelfeszülés-mentesítő 7. Földelőkészlet Minioszlopok Padlószinti betáplálás 8. Padlórögzítő, betápláló nyílással 9. Taposócsatorna 9a. Alapprofil 9b. Fedőlap 10. Taposócsatorna toldóelem 11. Taposócsatorna könyökelem 12. Taposócsatorna adapter 1 P b 11 9b 10 9b 8 9a Méretek Padlórögzítő Minioszlopok P89510 P89511 P91539 P91541 Kábelkapacitás Rekesz Max Keresztmetszet Kábelkapacitás* mm 2 Ø mm mm 2 40% 50% 60% Egyoldalas minioszlop Egyoldalas minioszlop rekeszprofillal Kétoldalas minioszlop rekeszprofillal és anélkül * Javasoljuk a kábelkapacitás 40%-os kihasználását. 45

46 Minioszlopok OptiLine 45 minioszlopok Műszaki leírás Műszaki adatok és anyagjellemzők Alumínium, sajtolt Specifikáció EN-AVN-6083 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Natúr eloxálás vagy porfestés Szín Alumínium, fröccsöntött Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Porfestés Szín Szürke RAL 9037 PVC Sűrűség 1,5 g/cm 3 Lineáris nyúlás 60x10-4 / C Fajlagos ellenállás >10 13 Ω cm Vízelnyelés < 0,2% Szín Szürke RAL 7030 PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm Tűzveszélyesség UL 94 HB Szín Alumínium hatású (festett) PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín Acél Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 Lineáris nyúlás 1,2x10-5 / C Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Ütési szilárdság PVC kábelcsatorna 2J (K07) PC/ABS tartozékok 2J (K07) Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait: b EN : 2005 b NFC : 1990 (francia országos szabvány) A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvekre vonatkozóan. 46

47 47

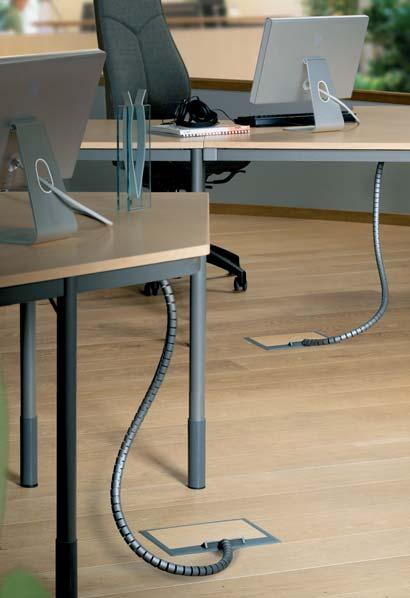

48 Padlódobozok OptiLine 45 padlódobozok Bemutatás Süllyesztett rendszer erősáramú, távközlési és adatvezetékek kialakítására az iroda padlózatában A rendszer csatlakozós padlódobozokat, padlófedeleket, betonpadlós dobozokat és számos egyéb tartozékot kínál. Minden termék anyaga halogénmentes műanyag. A csatlakozós padlódobozok szerelőkerettel rendelkeznek az Altira aljzatok befogadására. A dobozok kétféle méretben rendelhetők: 199 x 199 mm és 199 x 276 mm. A kisebbik dobozba négy egyszeres vagy két kettős aljzat szerelhető be. A nagyobbik doboz 6 egyszeres vagy 3 kettős aljzat, illetve 8 egyszeres vagy 4 kettős aljzat elhelyezésére alkalmas változatban rendelhető. A szerelőkeret magassága 70 és 100 mm között, 5 mm-es lépésekben állítható. Ezzel optimális kapacitás biztosítható, valamint a DIN modulok és aljzatok különböző magasságokban szerelhetők be. A betonpadlós dobozok kábelcsatornákhoz vagy a hajlékony védőcsövekhez csatlakozhatnak. Védőcsövek használata esetén a dobozok a padlózat tetszőleges pontján elhelyezhetők. P89490 Négymodulos doboz Két kettős vagy négy egyszeres aljzat számára P89489 Hatmodulos doboz Három kettős vagy hat egyszeres aljzat számára P89488 Nyolcmodulos doboz Négy kettős vagy nyolc egyszeres aljzat számára P91467 Kábelkivezető habgumival és emelőkarral Szerelőkeret Szigetelődoboz 3 mm-es acél fedél beméllyítéssel a max. 6 mm-es betétek számára Csatlakozós padlódoboz fedéllel P87148 Gyorsrögzítő szerkezet OptiLine 45 padlóalatti rendszer minden padlótípushoz b Emelt szintű padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be b Betonpadlók: v Állítható magasságú műanyag és acéldobozok v Csatlakozás beágyazott acél kábelcsatornák vagy hajlékony védőcsövek segítségével b Üreges padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be Szerelőkeret magasságának beállítása 5 mm-es lépésekben Kivágások a padló alatti kábelcsatornához és Ø25 ill. Ø40 mm-es védőcsőhöz P DIN készülék beszerelése P85838 Forgóhorog Betonpadlós doboz, műanyag Fedél P90764 DIN készülék Szerelőkeret DIN sín Altira 45x45 moduláris szerelvények Az Optiline padlódobozok szerelőkereteibe az Altira szerelvények egyszerűen bepattinthatók. P89574 Szigetelődoboz 48

49 Padlódobozok OptiLine 45 padlódobozok Bemutatás P Komplett beágyazott rendszer b Acél betonpadlós dobozok nagyobb kábelkapacitással b Műanyag betonpadlós dobozok kisebb kábelkapacitással b Mindkét dobozhoz csatlakoztatható padló alatti kábelcsatornához vagy hajlékony védőcsőhöz b Hajlékony védőcső esetén a dobozok a padló tetszőleges pontján elhelyezhetők P87208 Állítható magasság és szintezés b Mind a műanyag, mind az acéldobozok egyedileg szintezhetők és magasságuk állítható mind a négy sarkukban b Beállítási tartomány v Műanyag doboz: mm v Acéldoboz: mm b Az acél padlóalatti csatorna és a hajlékony védőcső csatlakozási pontja a helyén marad a magasságállítás esetén is. P87173 Teljes biztonság a szigetelődobozzal és a szerelőkeret rekeszfalával b Szigetelődoboz v Kétféle szinten rögzíthető a szerelőkeretben v Vegyesen szerelhetők erősáramú és kisfeszültségű kábelek v IP20 védettséget biztosít v Bepattintható DIN sín b Rekeszfal a szerelőkereten v Vegyesen installálhatók erősáramú és kisfeszültségű kábelek ugyanabban a szerelőkeretben P94661 P Egyszerű és gyors bekötés a szerelőkeretben b Kábelbevezető nyílások a csapott sarkokon v Könnyű csatlakoztatás v A kábelek nem nyomódnak össze b Lefelé nyitott kábelbevezető nyílások v A kábel befektethető (nincs szükség behúzásra) v Aljzatokkal előszerelt kábelek használhatók b Kábelfeszülés-mentesítő v A kábelcsatlakozás védelme céljából elég csak rányomni P P A különböző szerelőkeretek aljzatainak összekötése b Kivágások a szerelőkeretek hosszanti oldalán v Egyszerűsíti a különböző szerelőkeretekben elhelyezett aljzatok egyedi vezetékkel való összekötését A szerelőkeret magasságának egyedi beállítása az optimális kapacitás érdekében b A szerelőkeret magassága 5 mm-es lépésekben állítható v DIN modulok könnyen beszerelhetők v Lehetőség a DIN modulok és aljzatok különböző szinten való beállítására v Kapacitás optimalizálása v Optimális belső tér a kábelek és aljzatok számára b DIN modulok szerelhetők az alapdobozba v Gyors és biztonságos szerelés v Szerszám nélküli szerelés A dobozok gyors szerelése szerszámok nélkül b Felerősítés gyorsrögzítővel v Gyors szerelés v Rögzítés >10 mm vastagságú padlóba v Nincs szükség szerszámokra v Önbeálló szerkezet b Forgóhorgos rögzítés v Megfelelő megerősítés pl. gipszkarton esetén P87160 P87150 P86481 P86484 P86493 P P94660 P86488 P P87215 P87214 P A dobozok extra rögzítése b Az alapdoboz vagy a padlófedél a gyorsrögzítő mellett két csavarral a műanyag betonpadlós dobozhoz is odaerősíthető b A padlófedél egy további csavarral is rögzíthető. P86491 Választható felnyitási irány és kábelkivezetés b Négyzet alakú doboz v Felnyitás és kábelkivezetés négy lehetséges irányban v A fedél kétféle (ellenkező) irányban szerelhető fel b Téglalap alakú doboz v Felnyitás és kábelkivezetés két lehetséges irányban v A fedél kétféle (ellenkező) irányban szerelhető fel Harmonizál a padlóval b Szabványos szőnyegbetét v Külön tartozékként tartós linóleumlap b Egyéb padlóbetétek v Max. 6 mm vastagságú padlóbetét v 3 mm-es alátámasztó acéllemez v Diszkrét megjelenés, harmonizál a meglevő padlóval Önzáró levehető fedelek b A fedél automatikusan, önsúlyánál fogva záródik v Fokozott biztonság v Csökken a balesetveszély b Levehető fedél v Szerszám nélkül levehető v Ha a fedelet hátrahajlítják, nem törik el, hanem kiold P86486 Tartós és strapabíró b A dobozok anyaga poliamid v Strapabíró v Vegyi tisztítószereknek ellenáll v Öregedésnek ellenáll b A környezeti igénybevételnek ellenáll v VDE 0634 szabvány 1. fejezete szerinti terhelési minősítés P

50 Padlódobozok OptiLine 45 padlódobozok Választék Csatlakozós padlódobozok P89490 Típus Szín Méretek A/B/C (mm) Menny. / csomag Rend. szám Csatlakozós padlódobozok, az Altira aljzatok elhelyezésére szolgáló szerelőkeretekkel, négy gyorsrögzítő szerkezettel, kábelkivezetős fedéllel. Tartalmaz továbbá egy műanyag zacskóba csomagolt kábeltartót, rekeszfalat és kábelfeszülésmentesítőt. A fedél kétféle helyzetben szerelhető fel. A dobozra max. 6 mm vastagságú padlóanyag, vagy a tartozékként szállított fedél töltőanyag szerelhető. A szerelőkeretek az alapdobozba bepattinthatók. A szerelőkeret magassága 70 és 100 mm között, 5 mm-es lépésekben állítható. A csatlakozó padlódoboz 45x45 mm-es egyszeres aljzatok vagy 45x90 mm-es kettős Altira aljzatot képes befogadni. Anyaga: PA6, 30% üvegsörét erősítéssel, acél, PC/ABS (szerelőkeret) Négy modulos doboz, két szerelőkerettel két kettős vagy négy egyszeres Altira aljzathoz Szürke 72/199/199 1 ISM50624 P89489 Hat modulos doboz, három szerelőkerettel három kettős vagy hat egyszeres Altira aljzathoz Szürke 72/276/199 1 ISM50636 Nyolc modulos doboz, négy szerelőkerettel négy kettős vagy nyolc egyszeres Altira aljzathoz Szürke 72/276/199 1 ISM50638 P89488 Padlófedelek P85831 Padlófedelek, négy gyorsrögzítő szerkezettel, két forgóhoroggal és csavaros rögzítésű fedéllel. A fedél kitölthető max. 6 mm vastagságú padlóanyaggal, vagy a tartozékként szállított fedél töltőanyaggal, a forgóhorog 23 és 56 mm közötti vastagságú emelt padlóhoz használható. Betonpadló esetén együtt kell használni a műanyag vagy acél anyagú betonpadlós dobozzal. Anyaga: PA6, 30% üvegsörét erősítéssel, acél Négyzet alakú Szürke 33/199/199 1 ISM50520 P85832 Téglalap alakú Szürke 33/276/199 1 ISM50530 Betonpadlós dobozok P85833 P85834 P85808 Műanyag doboz Betonpadlós doboz, 75 és 95 mm közötti vastagságú betonpadlóba való besüllyesztésre. Kivágásokat tartalmaz a kábelcsatornák és Ø25 és Ø40 mm-es hajlékony védőcsövek csatlakoztatására. Anyaga: PP Négyzet alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 150 mm széles padló alatti kábelcsatornákhoz Világosszürke 75-95/183/183 1 ISM50320 Téglalap alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Világosszürke 75-95/183/222 1 ISM50330 Acéldoboz Betonpadlós doboz kábelcsatorna adapterekkel, 75 és 110 mm közötti vastagságú betonpadlóba való besüllyesztésre. Mind a négy oldalon találhatók adapterek. Anyaga: Acéllemez Négyzet alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz /350/350 1 ISM50322 Téglalap alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz /350/350 1 ISM50332 Négyzet alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 350 mm széles padló alatti kábelcsatornákhoz /500/500 1 ISM50323 Téglalap alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 350 mm széles padló alatti kábelcsatornákhoz /500/500 1 ISM

51 Padlódobozok OptiLine 45 padlódobozok Választék Betonpadlós dobozok P85846 Típus Szín Méretek A/B/C (mm) Adapterek az acéldobozhoz Menny. / csomag Rend. szám Acél betonpadlós dobozokba szerelhető adapter kitörhető nyílásokkal a védőcsövek számára, amelyeken keresztül 1-4 ill. 1-6 darab, Ø25 vagy Ø40 mm-es hajlékony védőcső csatlakoztatható. Anyaga: Acéllemez, horganyzott 1-4 védőcsőhöz Ø25 vagy Ø40 mm 1-6 védőcsőhöz Ø25 vagy Ø40 mm 83/1.5/252 5 ISM /1.5/403 5 ISM50393 Teli lemez, az acél betonpadlós dobozba. Anyaga: Acéllemez, horganyzott Tartozékok P85847 P89504 P85841 Teli lemez 83/1.5/252 83/1.5/ ISM50394 ISM50395 Szerelőkeret Altira aljzatokhoz Szerelőkeret csatlakozós padlódobozokhoz (a 139 mm-es szerelőkeret mindkét doboztípushoz, a 216 mm-es szerelőkeret csak a téglalap alakú dobozokhoz használható). Alkalmas egyszeres és kettős Altira aljzatok befogadására. Din szerelvények esetén a szerelőkereteket a megfelelő méretű szigetelődobozzal együtt kell használni. Anyaga: PC/ABS Két egyszeres vagy egy kettős aljzathoz Négy egyszeres vagy két kettős aljzathoz Antracitszürke 38/64/139 6 ISM50809 Antracitszürke 38/64/216 4 ISM50810 P85835 Szigetelődoboz Szigetelődoboz, amelyet a szerelőkerettel együtt kell használni az IP20 védettség követelményeinek kielégítésére (a 126 mm-es doboz mindkét doboztípushoz, a 203 mm-es doboz csak a téglalap alakú padlódobozokhoz használható). Felhasználható DIN szerelvények befogadására is. Anyaga: PA6 Két egyszeres vagy egy kettős aljzathoz Kék 23/64/ ISM50800 P85836 P85843 Négy egyszeres vagy két kettős aljzathoz Fedélbetét, linóleum Kék 23/64/ ISM50801 A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét alsó felülete öntapadó szalaggal van ellátva. Anyaga: Linóleum Négyzet alakú dobozokhoz Szürke 6/139/167 1 ISM50807 P85844 Téglalap alakú dobozokhoz Szürke 6/139/245 1 ISM50808 P93897 Fedélbetét, acél A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét felső felülete egy védő filmréteggel, alsó felülete pedig egy lágygumi réteggel és öntapadó szalaggal van ellátva. Anyaga: Rozsdamentes acél, gumi Négyzet alakú dobozokhoz 6/139/167 1 ISM50817 P93898 Téglalap alakú dobozokhoz 6/139/245 1 ISM50818 P92622 P85838 Moduláris készülék készlet Moduláris készülék készlet DIN készülékekhez, DIN sínnel és fehér keretes áttetsző szürke fedéllel együtt. Alkalmas egy vagy két 18 mm-es DIN készülék, pl. kismegszakító befogadására. Csak a szerelőkerettel és a kék színű szigetelődobozzal kombinálva használható. Anyaga: PC+ASA (DIN sín), PC/ABS és PC (keretes fedél) Moduláris készülék készlet 72/45/90 1 ISM50811 Forgóhorog Forgóhorog, a csatlakozós padlódoboz ill. a padlófedél mindkét oldalán használható. Emelt szintű padlózat esetén használható, 23 és 56 mm vastagság között. Tartalék alkatrészként szolgál. Forgóhorog Kék 58/12/25 2 ISM

52 Padlódobozok OptiLine 45 padlódobozok Műszaki leírás Méretek Padló magassága Szigetelődoboz nélkül Szigetelődobozzal P89436 Méretek Kivágás méretei Négyzet alakú doboz Téglalap alakú doboz P89434 A: 178 ±1 B: 178 ±1 A: 178 ±1 B: 255 ±1 P

53 Padlódobozok OptiLine 45 padlódobozok Műszaki leírás Műszaki adatok és anyagjellemzők PA6 Sűrűség 1,13 g/cm 3 Lineáris nyúlás x10-6 / C Tűzveszélyesség UL 94 V2 (3,2 mm) Szín Kék RAL 5003 Szürke RAL 7011 PA6, 30% üvegsörét erősítéssel Sűrűség 1,36 g/cm 3 Lineáris nyúlás 40-70x10-6 / C Tűzveszélyesség UL 94 HB Szín Szürke RAL 7011 PBT, 30% üvegszál erősítéssel Sűrűség 15,2 g/cm 3 Lineáris nyúlás 40-70x10-6 / C Tűzveszélyesség UL 94 HB (1,5 mm) Szín Világosszürke PC/ABS Sűrűség 1,14 g/cm 3 Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm Tűzveszélyesség UL 94 HB (halogénmentes) Szín Antracitszürke PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín PP Sűrűség 0,91 g/cm 3 Lineáris nyúlás 110x10-6 / C Tűzveszélyesség UL 94 HB (1,5 mm) Szín Világosszürke Acéllemez Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 Lineáris nyúlás 1,2x10-5 / C Védettségi fokozat IP20 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Ütési szilárdság PVC kábelcsatorna 2J (K07) PC/ABS tartozékok 2J (K07) Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait: b IEC : 1991 ed 1 b IEC : 2003 A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvekre vonatkozóan. Kábelkapacitás 860 mm 2, max. kábel Ø 11 mm 53

54 Bútorszerelvények OptiLine 45 asztali csatlakozók Bemutatás Asztali csatlakozóegységek 45 mm-es nyílással Altira szerelvények közvetlen bepattintására Az OptiLine 45 asztali csatlakozóegységek rugalmas megoldásokat biztosítanak az erősáramú-, távközlési- és adatvezetékeknek az irodák és konferenciatermek munkaasztalaihoz való eljuttatására. Az általános csatlakozóegységek felhasználhatók mennyezeti csatlakozópontként is, energiaoszlopok betáplálására. A kínálat háromféle típusra terjed ki: b egy hatoldalú, az asztal síkjából felemelhető (pop-up) egység, bekábelezve, vezetékekkel és dugóval előszerelve b egy forgatható, lágyan lekerekített élű egyoldalú egység, bekábelezve, az aljzatokkal, vezetékekkel és dugóval előszerelve b egy egyoldalú csatlakozóegység, üresen, vagy bekábelezett aljzatokkal és dugóval Minden csatlakozóegység anyaga natúr eloxált alumínium, minőségi felületi kezeléssel. Az egységek többségét bekábelezve szállítjuk, ez megkönnyíti a megrendelést és gyorsítja a szerelést. A felemelhető és a forgatható asztali csatlakozóegység mind kialakítás, mind hozzáférhetőség szempontjából kivételes előnyöket kínál a felhasználónak. Felemelhető asztali csatlakozóegység Forgatható asztali csatlakozóegységek Általános csatlakozóegységek P90764 P P99991 P99990 P99981 P99989 P99979 P99988 P99984 Altira 45x45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. 54

55 Bútorszerelvények OptiLine 45 asztali csatlakozók Bemutatás Megjelenés, kivitel és minőség Az OptiLine asztali csatlakozóegységek anyaga eloxált alumínium, kiváló minőségű felületi kezeléssel. Minden alkatrész úgy van megtervezve, hogy biztosítsa a megbízható működést és a könnyű szerelést. Számos csatlakozóegységet bekábelezve szállítunk, ami megkönnyíti a megrendelést és gyorsítja az beszerelést. Felemelhető asztali csatlakozóegység P99988 Nagy kapacitás és könnyű hozzáférés Hatoldalú egység, összesen hat erősáramú és hat RJ45 Kat 6 FTP aljzattal. b Nagy kapacitás b Könnyű hozzáférés az asztalnál dolgozó összes felhasználó számára P99989 P99990 P P P99991 P91122 Könnyű beszerelés és használatba vétel Előszerelve aljzatokkal, egy 10/100 Mbps LAN elosztóval, vezetékekkel és dugóval. Kényelmes kiemelő funkció. b A nyílás széle peremmel van eltakarva b Könnyű szerelés csak egy erősáramú és egy hálózati kábelt kell bekötni b A fedél megnyomására a csatlakozóegység felemelkedik Forgatható asztali csatlakozóegységek Használaton kívül rejtett elhelyezés A csatlakozóegység fedelének anyaga natúr eloxált alumínium. Használaton kívül az egység besüllyeszthető a munkaasztal felületébe. b Helytakarékos megoldás b Rejtett, elegáns kialakítás b Minden munkaasztal felületével harmonizál P Könnyű szerelés Előszerelve aljzatokkal különböző konfigurációban, vezetékekkel és dugóval. Az egyik változat tartalmaz LAN és AV kapcsolókat is. b Könnyű szerelés csak a kábeleket kell bekötni b A bekötendő kábeleket egy hajlékony textiltömlő védi P Beállítható hozzáférés és kellemes megjelenés Az egység a saját tengelye körül elforgatható, lágyan lekerekített kialakítású. b Könnyű hozzáférés az asztal mindkét oldala felől b Jól illeszkedik a magas esztétikai igényű helyiségekhez b Stabil tartólábon áll Általános asztali csatlakozóegységek P Nagy kapacitás Nyolc erősáramú aljzatot és maximum hét adataljzatot tartalmaz. Az egyik változatban kétportos AV kapcsoló (VGA és hangjel) is található. b Nagy kapacitás b Két személy megosztva is használhatja a vetítő- és hangrendszert P99979 P P P99981 P P99983 P99984 Helyhez kötött munkahelyek mennyezeti betáplálása A csatlakozóegység lefelé néző aljzatokkal is szerelhető, amelyeket egy, a mennyezetről levezetett hajlékony védőcsővel ellátott alumínium kábelcső táplál. b Biztonságos szerelés helyhez kötött munkahelyek számára b Használható mozgatható vagy szintezhető munkaasztaloknál is Mobil munkahelyek mennyezeti betáplálása A csatlakozóegység előre felé néző aljzatokkal is szerelhető, amelyeket egy, a mennyezetről levezetett hajlékony védőcsővel ellátott alumínium kábelcső táplál. b Könnyű hozzáférés ideiglenes csatlakozásokhoz b Használható mozgatható vagy szintezhető munkaasztalok esetén is Padlóbetáplálás Az egység stabil és robusztus kialakítású. b Padlóra helyezve is használható b Taposócsatornával együtt használva extra biztonságos kialakítás 55

56 Bútorszerelvények OptiLine 45 asztali csatlakozók Választék Általános csatlakozóegységek P90982 P99978 Típus Szín Méretek A/B/C (mm) Általános csatlakozóegység, üres Menny. / csomag Egyoldalas, hatmodulos csatlakozóegység, üres, tartalmaz egy alapprofilt, végzárókat, kábelfeszülés-mentesítőt és egy kábelátvezetőt. Anyaga: Alumínium, natúr eloxálva Rend. szám 5 modulos Eloxált 68/47/234 1 ISM modulos Eloxált 68/47/279 1 ISM modulos Eloxált 68/47/324 1 ISM20302 Általános csatlakozóegység, bekábelezve, Altira aljzatokkal Egyoldalas asztali csatlakozóegység, bekábelezve különböző konfigurációjú Altira aljzatokkal. Tartalmaz egy háromméteres bekötőkábelt, dugasszal szerelve. Anyaga: Alumínium, natúr eloxálva 4 x szabványos erősáramú aljzat Eloxált 68/49/234 1 ISM20370 P x szabványos erősáramú aljzat Eloxált 68/49/324 1 ISM20372 P x szabványos erősáramú aljzat, világító kapcsolóval Eloxált 68/53/324 1 ISM20374 P99981 P x szabványos erősáramú aljzat, világító kapcsolóval, ÁVK 30 ma, 16 A Eloxált 68/85/414 1 ISM20376 Általános csatlakozóegység, bekábelezve, Altira szünetmentes erősáramú aljzatokkal Egyoldalas asztali csatlakozóegység, bekábelezve Altira szünetmentes erősáramú aljzatokkal. Tartalmaz egy háromméteres bekötőkábelt, dugasszal szerelve. Anyaga: Alumínium, natúr eloxálva 4 x szünetmentes erősáramú aljzat Eloxált 68/49/234 1 ISM20378 P99983 P99984 Általános csatlakozóegység, Altira aljzatokkal Egyoldalas asztali csatlakozóegység, együtt szállítva Altira erősáramú aljzatok és RJ45 aljzatok különböző kombinációival. Tartalmaz egy feszülésmentesítőt és egy kábelátvezetőt. Szétszerelt állapotban. Anyaga: Alumínium, natúr eloxálva 4 x szabványos erősáramú aljzat, valamint 2 x RJ45 Kat 6 UTP 4 x szabványos erősáramú aljzat, valamint 2 x RJ45 Kat 6 FTP Eloxált 68/49/279 1 ISM20380 Eloxált 68/49/279 1 ISM20382 Általános csatlakozóegység, szünetmentes Altira erősáramú aljzatokkal Egyoldalas asztali csatlakozóegység, együtt szállítva szünetmentes Altira erősáramú aljzatok különböző kombinációival. Tartalmaz egy feszülésmentesítőt és egy kábelátvezetőt. Szétszerelt állapotban. Anyaga: Alumínium, natúr eloxálva 3 x szünetmentes erősáramú aljzat Eloxált 68/49/189 1 ISM20390 P x szünetmentes erősáramú aljzat Eloxált 68/49/279 1 ISM20392 P x szünetmentes és 3 x szabványos erősáramú aljzat Eloxált 68/49/324 1 ISM20394 Szerelőkonzolok Asztali szerelőkonzol a fenti csatlakozóegységekhez. Tartalmazza a csatlakozóegység felerősítéséhez szükséges csavarokat. Anyaga: Acél, porfestett P91392 Asztali szerelőkonzol Alumínium hatású 4.9/45/74 2 ISM20361 Fali szerelőkonzol a fenti csatlakozóegységekhez. A csatlakozóegység hátoldalán, a nyitott sínbe kell beszerelni. Anyaga: Acél, porfestett P91391 Fali szerelőkonzol Alumínium hatású 64/3.5/26 2 ISM

57 Bútorszerelvények OptiLine 45 asztali csatlakozók Választék Forgatható asztali csatlakozóegységek, bekábelezve P99988 Típus Szín Méretek A/B/C (mm) Forgatható asztali csatlakozóegység, bekábelezve, Altira aljzatokkal Menny. / csomag Rend. szám Egyoldalas, forgatható asztali csatlakozóegység, nyolc szabványos Altira erősáramú aljzattal, valamint RJ45 aljzatok különböző kombinációival (lásd lent). Az egység a kívánt pozícióba forgatható a saját tengelye körül. Tartalmaz egy tartólábat és hat méter bekötőkábelt dugasszal szerelve. A kábelek egy polietilén tartalmú egyszálas fonalból szőtt védőtömlőbe vannak behúzva. Anyaga: Alumínium, eloxálva 8 x szabványos erősáramú aljzat, 2 x RJ45 Kat 6 FTP Eloxált 92/130/618 1 ISM20356 P x szabványos erősáramú aljzat, 7 x RJ felszálló 10/100 Mbit/s LAN kapcsoló Eloxált 92/130/692 1 ISM20357 P x szabványos erősáramú aljzat, 7 x RJ felszálló 10/100 Mbit/s LAN kapcsoló + 2 x AV kapcsoló (VGA és hangjel) Felemelhető asztali csatlakozóegységek, bekábelezve P99991 Eloxált 92/130/720 1 ISM20358 Felemelhető asztali csatlakozóegység, bekábelezve, Altira aljzatokkal Az asztallap síkjából felemelve használható (pop-up) asztali csatlakozóegység, hatoldalas, 2-modulos, Altira erősáramú aljzatokkal, valamint hat méter bekötőkábellel, dugasszal szerelve. Három üres oldal a VDI aljazatok számára. Tartalmaz egy rögzítőkengyelt és akasztóhorgokat a többlet kábelek számára. Használaton kívül az egység besüllyeszthető az asztallap síkjába. A fedelét kissé megnyomva egy pneumatikus rendszer aktiválódik és kiemeli az egységet az asztallap síkjából. Amikor az egységet nem használják, fedelének megnyomásával ismét besüllyeszthető az asztallap síkjába. Anyaga: Alumínium, eloxálva 6 x szabványos erősáramú aljzat, 6 x RJ45 Kat 6 FTP, csatlakoztatva 7 x RJ45 aljzathoz + 1 felszálló 10/100 Mbit/s LAN kapcsolóhoz Eloxált 325/Ø236 1 ISM20345 Az asztallap síkjából felemelve használható (pop-up) asztali csatlakozóegység, hatoldalas, 2-modulos, Altira erősáramú aljzatokkal, valamint hat méter bekötőkábellel, dugasszal szerelve. Három üres oldal a VDI aljazatok számára. Tartalmaz egy rögzítőkengyelt és akasztóhorgokat a többlet kábelek számára. Használaton kívül az egység besüllyeszthető az asztallap síkjába. A fedelét kissé megnyomva egy pneumatikus rendszer aktiválódik és kiemeli az egységet az asztallap síkjából. Amikor az egységet nem használják, fedelének megnyomásával ismét besüllyeszthető az asztallap síkjába. Anyaga: Alumínium, eloxálva 6 x szabványos erősáramú Eloxált 325/Ø236 ISM20346 aljzattal 57

58 Bútorszerelvények OptiLine 45 asztali csatlakozók Választék Tartozékok az asztali csatlakozóegységekhez P90978 P90980 P90977 P90981 Típus Szín Méretek A/B/C (mm) Mennyezeti betáplálócső Menny. / csomag Rend. szám Kábelbetápláló alumíniumcső, tartalmaz egy alapprofilt elválasztófallal és fedéllel. Átmérője 52 mm. Rendeltetése a kábelek elvezetése mennyezet és a munkaasztal között. Anyaga: Alumínium, natúr eloxálva vagy porfestve Mennyezeti betáplálócső Eloxált 3200/Ø52 1 ISM20800 ISM20801 Asztali átvezető Kerek kábelátvezető gyűrű, peremmel és rögzítőszerelvénnyel. Rendeltetése a mennyezeti betáplálócső keresztülvezetése az asztallapon. Anyaga: Alumínium, porfestve Asztali átvezető Szürke RAL 9007 Betápláló adapter 70/Ø80 1 ISM20802 ISM20803 Adapter a mennyezeti betáplálócső tetejéhez. Rendeltetése a Ø55 mm-es hajlékony védőcsővel való összekapcsolás. Anyaga: Alumínium, porfestve Adapter Szürke RAL 9007 Hajlékony védőcső Hajlékony védőcső, Ø55 mm, rendeltetése a kábel eljuttatása a mennyezetről a betáplálócsőig. Anyaga: PUR (poliuretán) Hajlékony védőcső Alumínium hatású NCS 25/Ø ISM20804 ISM /Ø55 2 m ISM20806 ISM20807 P86527 P86524 Mennyezeti kábelbevezető Mennyezeti kábel rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø125 mm-es nyílás szükséges, amelyhez három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony kábelcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø125 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető 89/Ø161 1 ISM20812 Kábeltálca rögzítő Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata a hajlékony védőcső rögzítése a kábeltálcához. Anyaga: Acél, porfestett Kábeltálca rögzítő 100/15/70 1 ISM20813 P87196 P85796 P86525 P86526 Mennyezeti rögzítő Mennyezeti rögzítő rendeltetése a hajlékony védőcső rögzítése a falhoz vagy mennyezethez. Rögzítôelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti rögzítő 50/156/90 1 ISM20816 Áramsín rögzítő Áramsín (pl. Canalis) rögzítő Ø55 mm-es vezetékhez. Rendeltetése a hajlékony védőcső csatlakoztatása az áramsínhez. Anyaga: Acél, porfestett Áramsín rögzítő 105/90/70 1 ISM20815 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és az oszloptest összekötésére használható. Földelőkészlet Sárga/zöld L = 200 L = 300 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél ISM10953 ISM10954 Földelőcsipesz 9/9/9 20 ISM10952 Moduláris készülék adapter 2-modulos adapter 1 vagy 2 moduláris készülékekhez, például kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: PC+ASA, fehér vagy alumínium hatású P85793 Moduláris készülék adapter 90/72/45 1 ISM10907 P87195 Moduláris készülék adapter Alumínium hatású 90/72/45 1 ISM

59 Bútorszerelvények OptiLine 45 asztali csatlakozók Műszaki leírás 1. Csatlakozóegység hat nyílással 2. Fedőlemez 3. Védő tokozás 4. Gallér beállító csavarral 5. Pneumatikus rugó 6. Feszülésmentesítő 7. Rögzítő bilincs 8. Horog többlet kábelekhez 9. LAN elosztó Felemelhető asztali csatlakozóegység P Mennyezeti kábelbetápláló 1. Betáplálócső alapprofil 2. Fedél 3. Asztali átvezető 4. Betápláló adapter 5. Hajlékony védőcső 6. Mennyezeti kábelbevezető rögzítőfülekkel 7. Mennyezeti rögzítő 8. Kábeltálca rögzítő 9. Áramsín rögzítő P91465 Asztali csatlakozóegység alapszerelvény 1. Alapprofil 2. Fedél 3. Erősáram/VDI elválasztó lemez 4. Végzáró, tömör 5. Végzáró, kábelbevezetőkkel 6. Feszülésmentesítő 7. Tömítőgyűrű 8. Elválasztó fal 4 9. Fali szerelőkonzol 10. Asztali szerelőkonzol 11. Földelő vezeték P

60 Bútorszerelvények OptiLine 45 asztali csatlakozók Műszaki leírás Méretek Mennyezeti betáplálócső Forgatható asztali csatlakozóegység Felemelhető asztali csatlakozóegység Asztali csatlakozóegység alapszerelvény P91219 P91547 P94641 P91220 P91532 Kábelkapacitás Rekesz Max Keresztmetszet Kábelkapacitás* mm 2 Ø mm mm 2 40% 50% 60% Általános csatlakozóegység Általános csatlakozóegység elválasztó fallal Mennyezeti betáplálócső * Javasoljuk a kábelkapacitás 40%-os kihasználását R40470 P89035 P

61 Bútorszerelvények OptiLine 45 asztali csatlakozók Műszaki leírás Műszaki adatok és anyagjellemzők Alumínium, asztali csatlakozóegységek Specifikáció EN-AW-6063 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-6 / C Felületi kezelés Natúr galvanizálás Alumínium, tartozékok Specifikáció EN-AW-6063 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-6 / C Felületi kezelés Natúr eloxálás vagy porfestés Szín b b Szürke RAL 9007 Acél Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 Lineáris nyúlás 1,2x10-6 / C Felületi kezelés Porfestés Szín b b Alumínium hatású PUR (poliuretán) Sűrűség 1,14 g/cm 3 Szín b NCS S 0402-B91G b Alumínium hatású PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Fajlagos ellenállás >10 13 Ω cm Vízelnyelés 0,6% Tűzveszélyesség UL 94 HB Szín PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín b b Alumínium hatású Védettségi fokozat Csatlakozóegység Felemelhető egység IP40 IP30 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Szabványok A termékek kielégítik az alábbi szabványok előírásait:: b IEC (csak asztali csatlakozó alapszerelvény) b IEC (csak asztali csatlakozó alapszerelvény) b SS : 1989 A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvekre vonatkozóan. 61

62 Installációs rendszer OptiLine 70 Az univerzális rendszer A villamos, telefon- és adatvezetékek telepítése során követelmény a könnyű szerelhetőség, a biztonságos használat és a későbbi változások könnyű végrehajtásához szükséges rugalmasság. A látható alkatrészek formai kialakítása is befolyásolja az iroda hangulatát. Az OptiLine 70 univerzális installációs rendszer integrált megoldásokat kínál mennyezeti, fali és asztali szereléshez. Az Altira szerelvényekkel kombinálva olyan megoldásokat alakítottunk ki, amelyek megfelelnek a funkció, a forma, a kényelem és biztonsággal szemben támasztott legszigorúbb követelményeknek is. P91432 P Univerzális installációs rendszer b 70 mm-es nyílás b Bármilyen típusú (45x45-ös, szabványos 60-as) szerelvénnyel kiépíthető, adapterek segítségével Környezetbarát b Csak ólom- és kadmiummentes PVC-t használunk b Az alumínium választékkal halogénmentes alternatívát kínálunk, beleértve a tartozékokat is Bármilyen típusú szerelvényhez használható Az OptiLine 70 használható bármilyen típusú mind szabványos 60-as, mind 45x45-ös szerelvénnyel kombinálva. Az Altira szerelvényekkel optimális megjelenés érhető el. P90764 Altira választék Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok, valamint különböző elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok és időkapcsolók) széles választékát kínálja. Az Altira fő előnyei b Választható szerelési irány a szerelvények felhasználóbarát beszerelésére a kábelcsatornákban, energiaoszlopokban és minioszlopokban b Összekötő elem a kettős és hármas aljzatok egyszerű, térköz nélküli összekapcsolására b 45 -ban döntött csatlakozóaljzatok: könnyű csatlakoztatás akkor is, ha az aljzatok közel vannak egymáshoz b Kettős bemenetű és kimenetű kapcsok: a kiegészítő vezetékek (pl. kábelcsatorna földelés) könnyű átkötési lehetősége P90762 P98742 P P P

63 Installációs rendszer OptiLine 70 Az univerzális installációs rendszer Kábelcsatornák Költséghatékony telepítés, nagy kapacitással. Választék Rendelhető PVC vagy alumínium kivitelben, egy, vagy két rekesszel. A kábelcsatorna nagy kapacitása lehetővé teszi mind szerelvényezési,mind elosztási célú felhasználását. P P P P P P P99995 P94657 P94658 Energiaoszlopok A legjobb megoldás a valóban rugalmas iroda számára. Betáplálás a mennyezetről, lehetőleg csatlakozódobozokból. A szabadon álló vagy mobil energiaoszlopok fokozzák a szabadságot: max. 1,5 méteres sugárban mozgathatók a mennyezeti csatlakozóponthoz képest. Választék Rendelhető alumínium kivitelben, szabadon álló vagy feszített szereléssel. Rendelhető egy- és kétoldalas változatban, ill. egy vagy két szerelvényrekesszel. Minioszlopok A munkahelyekhez közeli erősáramú, távközlési és adatcsatlakozások céljára, emelt szintű padlózaton, betonpadlózat vagy mélyített padlózat esetén. Betáplálás a padló szintje alól vagy taposócsatornán keresztül. Választék Rendelhető alumínium kivitelben, egy- vagy kétoldalas változatban, kettő vagy négy 2-modulos adapter elhelyezésére. Csatlakozóegységek Rugalmas alternatíva az irodák és konferenciatermek munkaasztalai számára. Táplálható a mennyezetről, a falból és a padlóból. Választék Anyaga alumínium, háromféle méretben, 2-modulos adapterek elhelyezésére. Fő előnyök: b Könnyű szerelés, külön útmutatások nélkül. A tartozékok közvetlenül, külön alakítás nélkül szerelhetők b 55 mm mélység. Nagy kábelkapacitás és elég hely a szerelvények mögött b Perforált nyílások a PVC kábelcsatornák elválasztó falaiban. A kábelek rekeszek közötti átvezetésére szolgáló nyílások könnyen kialakíthatók b A csatornatest és fedőlapja együtt van csomagolva, de nincs összeszerelve. Könnyen kezelhetők b Különlegesen nagy kábelkapacitás b Az adapterek számos egyedülálló szerelési előnyt nyújtanak P10666 Fő előnyök: b Kialakítás: Alumínium, minőségi felületi kezeléssel. Lágyan lekerekített és karcsú forma b Stabil, erős kialakítás. Öntött alkatrészeket is tartalmaz b A mobil energiaoszlopok biztos lábakon állnak. A szögletes láb lehetővé teszi egymásnak háttal, vagy fal mellett álló energiaoszlopok telepítését b A feszített energiaoszlopok szereléséhez szükséges állítható mennyezeti rögzítő könnyen, szerszám nélkül szerelhető. Rugós feszítés. A teljes beállítási tartomány 400 mm b A kábelelválasztó rekeszprofil biztosítja az előírt távolságot a VDI és erősáramú kábelek között b Az adapterek számos egyedülálló szerelési előnyt nyújtanak P Fő előnyök: b Kialakítás: Alumínium, minőségi felületi kezeléssel. Lágyan lekerekített és karcsú forma b Stabil, robusztus forma. Öntött alkatrészeket is tartalmaz b Tartozékok padlószintű betápláláshoz b A kábelelválasztó rekeszprofil biztosítja az előírt távolságot a VDI és erősáramú kábelek között b Optimális magasság kettő vagy négy 2-modulos adapterhez b Az adapterek számos egyedülálló szerelési előnyt nyújtanak. P Fő előnyök b Előszerelt csatlakozók b Optimális magasság kettő, három vagy négy 2-modulos adapterhez b Kombinált végzáró/asztali rögzítő. Az egység ugyanazzal a rögzítőprofillal felszerelhető az asztallapra, vagy felfüggeszthető az asztallap alá. 63

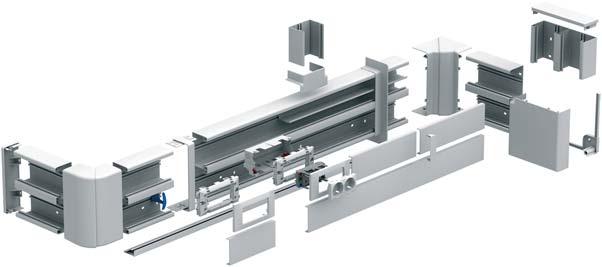

64 Kábelcsatornák OptiLine 70 kábelcsatornák Bemutatás Szerelvényezhető kábelcsatorna 70 mm-es nyílással tetszőleges típusú szerelvényekhez Az OptiLine 70 kábelcsatornák ólom- és kadmiummentes PVC vagy alumínium kivitelben rendelhetők, 70 mm-es nyílással. Adapterek segítségével bármilyen típusú szerelvény beszerelhető. Az adapterek számos előnyt nyújtanak a szerelés során. A kábelcsatorna mélysége 55 mm, ami nagy kábelkapacitást biztosít, és elegendő helyet hagy a kábelek számára a szerelvények mögött. Az OptiLine 70 csatornák betápláló kábelcsatornaként is jól használhatók. A fő előnyök egyike a könnyű szerelés. A formai kialakítás szimmetrikus, és minden tartozék közvetlenül, külön rögzítőelemek nélkül bepattintható. Könnyen kialakítható a kábelek rekeszek közötti átvezetése is, a PVC kábelcsatornák rekeszeit elválasztó falak perforált nyílásainak segítségével. A kezelésük is egyszerű: a csatornatestet és a fedelet közös csomagolásban, de nem összeszerelt állapotban szállítjuk. Minden OptiLine 70 terméket úgy terveztünk, hogy színben, felületben és formai kialakításban is illeszkedjenek az Altira szerelvényekhez. A speciális rögzítőelemek garantálják a nagy megbízhatóságú végeredményt. PVC kábelcsatornák P Az OptiLine 70 minden típusú szerelvényhez alkalmas Az OptiLine70 olyan univerzális kábelcsatorna, amely bármilyen típusú szerelvénnyel (45x45-ös modulok, szabványos 60-as szerelvények és moduláris készülékek) kiépíthető. P94199 P x55 Egy rekesszel (csak Altira szerelvényhez) P x55 Egy rekesszel Alumínium kábelcsatornák P x55 Egy rekesszel P x55 Két rekesszel (csak Altira szerelvényhez) P x55 Két rekesszel P x55 Egy rekesszel (csak Altira szerelvényhez) P x55 Egy rekesszel P x55 Egy rekesszel P x55 Két rekesszel (csak Altira szerelvényhez) P x55 Két rekesszel P90764 A komplett kábelcsatorna rendszer Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja P Csatornatest 2. Fedél 3. Belső könyök 4. Külső könyök 5. Kanyarelem 90, fali rögzítővel 6. Végzáró 7. Fali/mennyezeti keret Takaróelem toldóelemekkel 9. T-elem 10. Kábelrögzítő 11. Kábelpolc 12. Takaróelem fedélhez 13. Tömítőléc padlószegélyre szereléshez Adapter előlappal 15. Aljzat készlet (adapter, előlap, aljzat) 16. Szigetelődoboz 17. Földelőkészlet (alumínium kábelcsatornához) 64

65 Kábelcsatornák OptiLine 70 kábelcsatornák Bemutatás Bepattintható tartozékok Minden tartozékot úgy terveztünk meg, hogy könnyen, szerszám nélkül bepattintható legyen. b Könnyű szerelés, külön útmutatás nélkül b Közvetlen bepattintás, toldóelem nélkül b Szerelés a már lefektetett kábelcsatornára P91583 P91577 P91567 P89128 P89129 P91581 P Állítható könyökelemek Az állítható könyökelemeket egy darabban szállítjuk. b Könnyű és gyors összeszerelés b Nincs szükség toldóelemekre A szerelés hatékony támogatása Mind a PVC, mind az alumínium kábelcsatorna profilok gyors, pontos és megbízható szerelést biztosítanak. b Ovális nyílások 25 cmenként b Könnyű az X és Y irányú finom beállítás Professzionális szerszámok és kötőelemek Speciális szerszámok és kötőelemek a gyors és biztonságos szereléshez. b Extra hosszú fúrók és betétek a csatorna sérülésének elkerülésére fúrógép használata esetén b Minden anyaghoz használható kötőelemek b Csavarok PVC kábelcsatornákhoz b A kábelcsatornában vezetett egyszeres szigetelésű vezetékek használatakor alkalmazható csavarok P89052 Tökéletes toldások Két toldóelem a pontos szintkiegyenlítéshez és egy bepattintható takaróelem az illesztési rés elrejtésére b Tökéletes illesztések b Nincs szükség szerszámokra b Takaróelem egy darabból b A toldóelemeket a takaróelem nélkül is lehet használni P91572 P93090 P91584 Perforált nyílások a kábelátvezetéshez Perforált nyílások a PVC rekeszfalakban. b A nyílások könnyű megnyitása kézzel vagy csavarhúzóval b A kábelek rekeszek közötti egyszerű átvezetése P P91588 Tökéletes kanyarelemek A kanyarelem készlet tartalmaz egy állítható rögzítőeszközt, amely csavarral erősíthető a falra. b Nagy tűrések a kábelcsatorna darabolása és rögzítése során b A kanyarelem önmegvezető kialakítású b Tökéletes felületi kezelés A kábelrögzítő egy hasznos segítség A kábelrögzítő az összes kábelt a helyén tartja a kábelcsatornán belül a szerelés során. b Gyorsabb szerelés b Egy ember végrehajthatja a munkát b Gyors azonosítás kék színnel b Kábelezés után is a helyén maradhat P89183 Biztonságos fedél Önbeálló és fokozott biztonságú bepattintható elem, jó minőségű anyagból. b Könnyen szerelhető térdelő helyzetben is b Megbízhatóan működik alacsony hőmérséklet esetén is b Szerszám nélkül nem nyitható fel b IP40 védettség P91570 P91575 P P94552 P94557 P91582 Szimmetrikus formatervezés A csatornatest szimmetrikus, élei lágyan lekerekítettek. b Könnyű és biztonságos szerelés b Nem fenyeget a kábelcsatorna fejjel lefelé történő szerelésének veszélye b A kábelcsatorna alakja a tartozékokat a megfelelő helyre vezeti Porvédelem A kábelcsatorna és a padló között elhelyezhető egy tömítőléc. b 5-15 cm kiterjedés b Könnyű tisztítás b Egységes benyomást kelt Védőfólia A csatornatest két oldalán és fedelén is védőfólia található. A fóliára rá vannak nyomtatva a termék fő jellemzői, ábrákkal együtt. b A felületek nem sérülnek meg a szerelés során b Kicsomagolás után is jól beazonosítható termékek: további elemek könnyen rendelhetők Intelligens csomagolás A csatornatest és a fedelek közösen vannak csomagolva, de nincsenek összeszerelve. b Könnyű kezelés b Nincsenek sérülések, a fedőlapok a végleges szerelésig védve vannak 65

66 Kábelcsatornák OptiLine 70 kábelcsatornák Bemutatás P91573 P EN50085 IP40 IK07 P P Egyrekeszes kábelcsatorna Mind szerelvényezésre, mind elosztásra alkalmas. Egy kábelpolc választhatja el a VDI jelkábeleket az erősáramú kábelektől. 55 mm mélység Minden kábelcsatorna mélysége 55 mm. b Nagy kábelkapacitás b Elegendő hely 3 db 2,5 mm 2 keresztmetszetű kábel elhelyezésére a szerelvények mögött Magas fokú védettség A kábelcsatorna védettségi besorolása IP40 és IK07. b Biztonságos, ütésálló b Szerszám nélkül nem nyitható fel A PVC kábelcsatorna tűzvédelmi szempontból az M1 kategóriába van besorolva Kétrekeszes kábelcsatorna Minden típusú erősáramú és gyengeáramú szereléshez alkalmas. b A VDI jelkábelek és az erősáramú kábelek hatékony elválasztása b Nagy kábelkapacitás. Az adapterek szigetelődobozzal is használhatók b A kábelrögzítő mindkét rekeszben felhasználható P93340 Alumínium kábelcsatornák egyszerű földelése Az alumínium csatornatest és a fedél könnyen hozzáférhető földelőkötésekkel rendelkezik. A megfelelő rendelési számon egy előszerelt földelőkészlet rendelhető. b Könnyen megrendelhető b Gyorsan és könnyen összeszerelhető b Csavarozás nélküli szerelés Pxxxxx P93339 P mm-es nyílás Minden OptiLine 70 kábelcsatornán 70 mm-es nyílás található. b Egyetlen nyílás az összes szerelvényhez (45-ös modulok, szabványos 60-as és moduláris készülékek), adapterek segítségével b Nincsen látható térköz a 60-as szerelvények előlapja és a nyílás között b 45-ös szerelvények maszszív rögzítése a speciális adapterrel b Moduláris készülékek is szerelhetők a kábelcsatornába P P OptiLine 70 egységes megjelenés az egész helyiségben Az OptiLine 70 termékcsaládot úgy terveztük, hogy illeszkedjenek az Altira szerelvényekhez és a legtöbb szabványos 60 mm-es szerelvényhez. b A szabványos 60-as fehér Altira fali keretek ugyanabban a kábelcsatornában kombinálhatók a fehér OptiLine keretekkel b A szabványos 60-as szerelvények adapterek használatával szerelhetők be a kábelcsatornába, hogy illeszkedjenek a fali installációhoz P

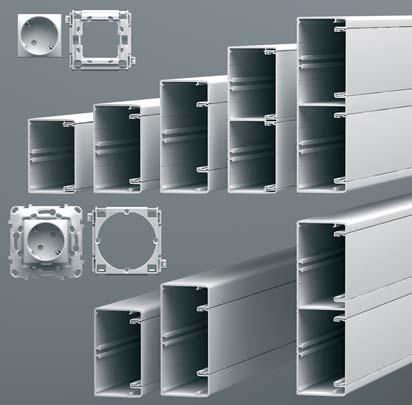

67 Kábelcsatornák OptiLine 70 kábelcsatornák Bemutatás 45x45 ISM c/c Az OptiLine 70 minden szerelvénytípushoz alkalmazható Ötféle kábelcsatorna méret, közülük három a szerelvények minden típusához használható. b 45x45-ös modulok: minden mérethez használhatók b szabványos 60-as szerelvények: használhatók a 95x55, 120x55 és 185x55 méretű kábelcsatornákhoz Adapterek beépített 71 mm-es távolsággal A szabványos 60-as adapterek összepattinthatók úgy, hogy a 71 mm távolság az aljzatok között biztosított. Csavarozási lehetőség négy ponton. b A fali szerelés szabványos keretei az OptiLine 70 termékekhez is használhatók b Megfelelő kialakítás mind vízszintes, mind függőleges szereléshez P P P Készletek a rendelés megkönnyítésére Az Altira csatlakozóaljzat készletek egyetlen rendelési számon rendelhetők meg. b Könnyű megrendelés b Hármas készlet normál erősáramú alkalmazásokhoz (fehér) b Hármas készlet szünetmentes alkalmazásokhoz (vörös) P91683 P91686 P91695 P P P Adapterek biztonságos bepattanós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek Szigetelődobozok és adapterek számos interfésszel Minden szerelődoboz és a 2- és 3-modulos adapterek lehetővé teszik a vezetékek egyszerű bekötésést. b Könnyen alakítható ki áthurkolás, 3-fázisú elosztás használatakor b Árnyékolt kábelek használata esetén könnyű az árnyékolás végződtetése P Adapterek a 45x45-ös modulokhoz Teljes adapter választék b Háromféle méret: 1-, 2- és 3-modulos b A rendelési szám tartalmazza az adaptert és az Altira szerelvény előlapját is Moduláris készülék adapter A választéknak része egy 3-modulos moduláris készülék adapter. b Szélesebb lehetőség a tervezésére b Decentralizált védelmi architektúra b Energiaelosztás áramsínről b Könnyen használhatók más moduláris Schneider termékek, pl. kismegszakítók, időzítők, stb. b Támogatja a KNX rendszerelemek beszerelését is Szigetelődobozok beépített biztonsággal Minden szerelődoboz szorítókengyeles feszülés men te sí tőt és a kábelkötegeléshez alkalmas kialakítást tartalmaz. b Kábelek feszülés mentesítése: elég lenyomni egy csavarhúzóval b Könnyű feszülésmentesítés kábelkötegelővel, ha a kábelt kábelbevezető furatba fektették P P91691 P91701 Szerelvénykeret egyszerű rögzítése az adapterhez A szerelvények adaptereihez egy horonnyal rögzíthetők a keretek. b Elegáns kialakítás: a csatornafedél vágott széle rejtve marad b IP40 védettséget biztosít Szigetelődobozok Minden adapter egy szigetelődobozba való bepattintáshoz szükséges csatlakozóval rendelkezik. b Könnyen elválaszthatók az erősáramú és gyengeáramú kábelek b A szigetelődoboz felhasználható a kábelek feszülésmentesítésére is Szigetelődobozok kábelbevezető furattal Minden szerelődoboz kábelbevezető furatokkal van ellátva. b A bekábelezett aljzatok gyors szerelése b A szerelődobozok utólagosan is könnyen felszerelhetőek b Könnyű feszülésmentesítés kábelkötegelők használatával P P91700 P91703 P

68 Kábelcsatornák OptiLine 70 kábelcsatornák Méretek PVC kábelcsatornák P x55 95x55 120x55 P91046 P x55 P x55 P91049 Alumínium kábelcsatornák P x55 95x55 120x55 P91138 P91139 P91140 P x55 185x55 68

69 Kábelcsatornák OptiLine 70 kábelcsatornák Kábelkapacitás 80x55, 95x55 és 120x55, aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. P91610 Kábelcsatorna mérete Kitöltési tényező 100% 50% Belső tér Belső tér 3758 mm mm mm mm mm mm 2 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) 20 Kitöltés 50% 15 80x55 95x55 120x Kábelcsatorna mérete 80x55 VDI kábelek száma, FTP (Ø 7 mm) Kábelcsatorna mérete 95x55 Kábelcsatorna mérete 120x55 P91485 P x55, 95x55 és 120x55, Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Kábelcsatorna 100% 50% Kitöltési tényező mérete Belső tér Belső tér 2340 mm mm mm mm mm mm 2 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) Kitöltés 50% 120x55 95x55 80x Kábelcsatorna mérete 80x55 VDI kábelek száma, FTP (Ø 7 mm) Kábelcsatorna mérete 95x55 Kábelcsatorna mérete 120x55 P

70 Kábelcsatornák OptiLine 70 kábelcsatornák Kábelkapacitás 155x55, aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Rekesz Kitöltési tényező 100% 50% Belső tér Belső tér 3671 mm mm mm mm 2 P91605 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) Kitöltés 50% rekesz VDI kábelek száma, FTP (Ø 7 mm) 2. rekesz P91489 P x55, Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Rekesz Kitöltési tényező 100% 50% Belső tér Belső tér 2253 mm mm mm mm 2 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) Kitöltés 50% rekesz VDI kábelek száma, FTP (Ø 7 mm) 2. rekesz P

71 Kábelcsatornák OptiLine 70 kábelcsatornák Kábelkapacitás 185x55 aljzatok nélkül Ha a kábelcsatornát szerelvények nélkül használja, a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Rekesz Kitöltési tényező 100% 50% Belső tér Belső tér 4407 mm mm mm mm 2 P91607 Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) rekesz VDI kábelek száma, FTP (Ø 7 mm) 2. rekesz P x55, Altira aljzatokkal Ha a kábelcsatornát szerelvényekkel használja, a kábelkapacitás kiszámítására ezt a segédletet vegye igénybe. Rekesz Erősáramú kábelek száma, 3x2,5 mm 2 (Ø 12 mm) 20 Kitöltési tényező 100% 50% Belső tér Belső tér 2989 mm mm mm mm rekesz VDI kábelek száma, FTP (Ø 7 mm) 2. rekesz 71

72 Kábelcsatornák OptiLine 70 kábelcsatornák Kiválasztási segédlet Kábelcsatornák és tartozékaik Kábelcsatorna külön fedéllel Belső könyök Külső könyök Kanyarelem 90, készlet Végzáró Fali/mennyezeti keret Kábelcsatorna mérete Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. PVC 80x55 ISM m ISM ISM ISM ISM ISM P x55 ISM m ISM ISM ISM ISM ISM x55 P89412 ISM m ISM ISM ISM ISM ISM P x55 ISM m ISM ISM ISM ISM ISM P x55 ISM m ISM ISM ISM ISM ISM P89415 Alumínium 80x55 ISM m ISM ISM ISM ISM ISM x55 P92720 ISM m ISM ISM11252 ISM ISM ISM x55 P92721 ISM m ISM ISM11352 ISM ISM ISM x55 P92722 ISM m ISM ISM11452 ISM ISM ISM x55 P92723 ISM m ISM ISM11552 ISM ISM ISM P

73 Takaróelem, készlet, toldóelemekkel T-elem Fedél, PVC Fedél, alumínium Takaróelem fedélhez Toldóelem Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM

74 Kábelcsatornák OptiLine 70 kábelcsatornák Választék PVC kábelcsatornák P89106 Típus Szín Méretek A/B/C mm Szerelvényezhető kábelcsatornák egy rekesszel Menny. / csomag Rend. szám Szerelvényezhető kábelcsatorna egyrekeszes csatornatesttel és egy fedéllel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelpolcok helyezhetők. A 70 mm-es nyílás lehetővé teszi szerelvények beszerelését adapterek segítségével. A csatornatestet és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: PVC 45x45-ös szerelvényekhez és moduláris készülékekhez 80/55/ m ISM11100 P89108 P x45-ös szerelvényekhez, moduláris készülékekhez és szabványos 60-as szerelvényekhez 45x45-ös szerelvényekhez, moduláris készülékekhez és szabványos 60-as szerelvényekhez 95/55/ m ISM /55/ m ISM11300 Szerelvényezhető kábelcsatornák két rekesszel Szerelvényezhető kábelcsatorna kétrekeszes csatornatesttel és két fedéllel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelpolcok helyezhetők. A beépített elválasztó falban 25 cm-enként perforált nyílások vannak a kábelrekeszek közötti átvezetés elősegítésére. A 70 mm-es nyílás lehetővé teszi szerelvények beszerelését adapterek segítségével. A csatornatestet és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: PVC 45x45-ös szerelvényekhez és moduláris készülékekhez 155/55/ m ISM11400 P89112 P x45-ös szerelvényekhez, moduláris készülékekhez és szabványos 60-as szerelvényekhez 185/55/ m ISM11500 Tartozékok PVC kábelcsatornákhoz P89174 P89175 Belső könyök Állítható belső könyök a PVC kábelcsatorna 80 és 100 fok közötti szögben történő vezetésére. Anyaga: PC/ABS 80x55 kábelcsatornához 89/117/117 1 ISM x55 kábelcsatornához 104/117/117 1 ISM x55 kábelcsatornához 129/117/117 1 ISM x55 kábelcsatornához 164/117/117 1 ISM x55 kábelcsatornához 194/117/117 1 ISM11501 Külső könyök Állítható külső könyök a PVC kábelcsatorna 75 és 135 fok közötti szögben történő vezetésére. Anyaga: PC/ABS 80x55 kábelcsatornához 95x55 kábelcsatornához 120x55 kábelcsatornához 155x55 kábelcsatornához 185x55 kábelcsatornához 89/105/105 1 ISM /105/105 1 ISM /105/105 1 ISM /105/105 1 ISM /105/105 1 ISM

75 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok PVC kábelcsatornákhoz P89176 P89177 P89178 P89179 Típus Szín Méretek A/B/C (mm) Kanyarelem 90, készlet Menny. / csomag Rend. szám 90 fokos kanyarelem készlet a PVC kábelcsatorna felfelé vagy lefelé történő törésére. Tartalmaz egy kanyarelemet és a falhoz rögzítést szolgáló rögzítőprofilt. Anyaga: PC/ABS, festett 80x55 kábelcsatornához 107/57/107 1 ISM x55 kábelcsatornához 122/57/122 1 ISM x55 kábelcsatornához 147/57/147 1 ISM x55 kábelcsatornához 182/57/182 1 ISM x55 kábelcsatornához 212/57/212 1 ISM11503 Végzáró Végzáró elem PVC kábelcsatornához. Gyors rögzítés zárókapcsok segítségével. Csavaros kötéssel a biztonság még tovább fokozható. Anyaga: PC/ABS 80x55 kábelcsatornához 64/56/21 2 ISM x55 kábelcsatornához 99/56/21 2 ISM x55 kábelcsatornához 124/56/21 2 ISM x55 kábelcsatornához 159/56/21 2 ISM x55 kábelcsatornához 189/56/21 2 ISM10504 Fali/mennyezeti keret Fali ill. mennyezeti keret, amely körülveszi a PVC kábelcsatornát fal ill. mennyezet áttörése esetén. Könnyen alakítható C- vagy L-idommá, az áttörés módjától függően. Rögzítés bepattintással, a biztonság fokozása céljából opcionális csavaros kötéssel. Anyaga: PC/ABS 80x55 kábelcsatornához 135/82/22 1 ISM x55 kábelcsatornához 150/82/22 1 ISM x55 kábelcsatornához 175/82/22 1 ISM x55 kábelcsatornához 210/82/22 1 ISM x55 kábelcsatornához 240/82/22 1 ISM11505 Takaróelem, készlet Az illesztési helyet eltakaró elem, két toldóelemmel szállítva és összeszerelve. Rendeltetése a PVC kábelcsatorna szakaszok illesztési helyének takarása. Bővítés esetén könnyen eltávolítható. Anyaga: PC/ABS 80x55 kábelcsatornához 95x55 kábelcsatornához 120x55 kábelcsatornához 155x55 kábelcsatornához 185x55 kábelcsatornához 85/57/100 1 ISM /57/100 1 ISM /57/100 1 ISM /57/100 1 ISM /57/100 1 ISM

76 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok PVC kábelcsatornákhoz P89181 P89183 P85788 P91615 P89184 P85791 P91590 P89180 Típus Szín Méretek A/B/C (mm) T-elem Menny. / csomag Rend. szám A T-elem rendeltetése egy függőleges 80x55 méretű PVC kábelcsatorna csatlakoztatása egy vízszintes 80x55, 95x55, 120x55, 155x55 vagy 185x55 méretű PVC kábelcsatornához. Anyaga: PC/ABS T-elem 52/57/102 1 ISM11107 Fedél A fedél bepattintással rögzíthető a 70 mm-es nyílással ellátott kábelcsatornába. Védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: PVC Fedél 71/13/ m ISM11900 Kábelrögzítő A kábelrögzítőt a csatornatest hátoldalára kell bepattintani, rendeltetése a kábelek kívánt helyen tartása a szerelési munkák során. Egyrekeszes kábelcsatornában használva alkalmas a kábelkapacitás növelésére is. A fedél felhelyezésekor nincs szükség a kábelrögzítő eltávolítására. Anyaga: PA Kábelrögzítő Kék 42/48/25 5 ISM11901 Kábelpolc A csatornatestbe beépíthető egy kábelpolc, amely biztosítja az elválasztást az erősáramú és a gyengeáramú kábelek között. Szállítás 1 m-es darabokban. Anyaga: PC/ABS Kábelpolc 17/47/ m ISM10902 Takaróelem fedélhez A takaróelem rendeltetése két szomszédos PVC fedél illesztési helyének eltakarása. Anyaga: PC/ABS Takaróelem fedélhez 71/24/23 5 ISM11903 Toldóelem A belső toldóelem rendeltetése két szomszédos PVC vagy alumínium csatornatest összekötésének elősegítése. Felhasználható a takaróelem szereléséhez is. Anyaga: PC/ABS Toldóelem 4/39/ ISM11904 Tömítőléc A tömítőlécet a kábelcsatorna és a padló közé kell csúsztatni, a mm térköz takarására. Szállítás 2 m-es darabokban Anyaga: PVC Tömítőléc White 17/40/ m ISM10905 Adapter Altira 45x45-ös szerelvény modulokhoz Adapter, előlappal együtt. Alkalmas moduláris 45x45-ös Altira szerelvényekhez. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Egy 45x45-ös szerelvénymodulhoz 73/35/71 1 ISM15100 P91591 Két 45x45-ös szerelvénymodulhoz 73/35/140 1 ISM15101 P91592 Három 45x45-ös szerelvénymodulhoz 73/35/185 1 ISM

77 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok PVC kábelcsatornákhoz P91589 P91593 Típus Szín Méretek A/B/C (mm) Adapter szabványos 60-as szerelvényekhez Menny. / csomag Rend. szám Adapter, két csavarral. Alkalmas egy szabványos 60 mm-es szerelvényhez. Lehetőség négy különböző irányban történő becsavarozásra, a kívánt orientációjú vízszintes vagy függőleges szereléshez. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A szerelvények közötti térközök elkerülésére és az aljzatok közötti 71 mm távolság biztosítására és így a fali alkalmazások előlapjának használhatósága céljából az adapterek egymásba pattinthatók. Anyaga: PC/ABS Adapter szabványos 60-as 71/24/71 1 ISM15003 szerelvényhez Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok bekábelezett szerelvények becsúsztatását teszik lehetővé. Anyaga:PC/ABS Doboz 1-modulos Altira adapterhez vagy szabványos 60-as szerelvény adapterhez 71/42/71 1 ISM15010 P91594 Doboz 2-modulos Altira adapterhez 71/42/140 1 ISM15011 P91595 Doboz 3-modulos Altira adapterhez 71/42/185 1 ISM15012 P91617 Moduláris készülék adapter, 3-modulos Adapter, 3-modulos. Moduláris készülékek, pl. kismegszakítók befogadására. Átlátszó szürke fedéllel. Anyaga: PC/ABS 1-3 moduláris készülékhez 73/94/185 1 ISM15001 P94959 P94960 Csatlakozóaljzat készlet, Altira A csatlakozóaljzat készlet részei: adapter, előlap, valamint egyes, kettes vagy hármas Altira csatlakozóaljzat gyermekvédelemmel, csavarmentes kapcsokkal. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS (adapter és előlap) Egyes Altira aljzattal, 45 73/35/71 1 ISM15130 Kettős Altira aljzattal, 45 73/35/140 1 ISM15131 P94931 Hármas Altira aljzattal, 45 73/35/185 1 ISM

78 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok PVC kábelcsatornákhoz Típus Szín Méretek A/B/C (mm) Csatlakozóaljzat készlet, Altira, védőretesszel Menny. / csomag Rend. szám A csatlakozóaljzat készlet részei: adapter, előlap, valamint egyes, kettes vagy hármas Altira csatlakozóaljzat gyermekvédelemmel, csavarmentes kapcsokkal. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS (adapter és előlap) Egyedi Altira aljzattal, 45, védőretesszel Vörös, fehér 73/35/71 1 ISM15133 P94962 Kettős Altira aljzattal, 45, védőretesszel Vörös, fehér 73/35/140 1 ISM15134 P94958 Hármas Altira aljzattal, 45, védőretesszel Vörös, fehér 73/35/185 1 ISM15135 P91380 P85842 P64412 P94963 Csatlakozóblokk, bepattintható Csatlakozóblokk, csavarmentes, 16 A / 250 V, 3x2,5 mm 2. Szigetelődobozokba és szerelvény adapterekbe szerelhető be. Anyaga: PPO, sárgaréz Csatlakozóblokk 10/10/14 10 ISM15004 Földelőkapocs Földelőkapocs max. 2x4 mm 2 kábelekhez. Szigetelődobozokba és szerelvény adapterekbe szerelhető be. Sajtolt kialakítás. Támogatja árnyékolt kábelek használatát, és kielégíti a külön földelőkapcsok iránti követelményt. Anyaga: Sárgaréz, eloxált Földelőkapocs 13/6/5 20 ISM15002 Csípőfogó Csípőfogó PVC anyaghoz. Alkalmas előlapok, kábelpolcok vagy egyéb hosszúkás PVC alkatrészek darabolására. Fűrész helyett használható. Anyaga: Acél Csípőfogó Narancs 230/22/80 1 ISM

79 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Alumínium kábelcsatornák P89450 P89452 P89454 P89456 P89458 Típus Szín Méretek A/B/C mm) Szerelvényezhető kábelcsatorna egy rekesszel Menny. / csomag Szerelvényezhető kábelcsatorna egyrekeszes csatornatesttel és fedéllel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelpolcok helyezhetők. A 70 mm-es nyílás lehetővé teszi szerelvények beszerelését, adapterek használatával. A csatornatestet és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: Alumínium 45x45-ös szerelvényekhez és moduláris készülékekhez 45x45-ös szerelvényekhez, moduláris készülékekhez és szabványos 60-as szerelvényekhez 45x45-ös szerelvényekhez, moduláris készülékekhez és szabványos 60-as szerelvényekhez Szerelvényezhető kábelcsatornák két rekesszel Rend. szám Eloxált 80/55/ m ISM11150 Eloxált 95/55/ m ISM11250 Eloxált 120/55/ m ISM11350 Szerelvényezhető kábelcsatorna kétrekeszes csatornatesttel és két fedéllel. A csatornatesten 25 cm-enként rögzítési furatok találhatók, a csatornába kábelpolcok helyezhetők. A 70 mm-es nyílás lehetővé teszi szerelvények beszerelését, adapterek használatával. A csatornatestet és fedelét szétszerelve, külön védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: Alumínium 45x45-ös szerelvényekhez és Eloxált 155/55/ m ISM11450 moduláris készülékekhez 45x45-ös szerelvényekhez, moduláris készülékekhez és szabványos 60-as szerelvényekhez Tartozékok alumínium kábelcsatornákhoz P92187 P92188 Eloxált 185/55/ m ISM11550 Belső könyök Állítható belső könyök az alumínium kábelcsatorna 80 és 100 fok közötti szögben történő vezetésére. Anyaga: PC/ABS, festett 80x55 kábelcsatornához Alumínium hatású 89/117/117 1 ISM x55 kábelcsatornához Alumínium hatású 104/117/117 1 ISM x55 kábelcsatornához Alumínium hatású 129/117/117 1 ISM x55 kábelcsatornához Alumínium hatású 164/117/117 1 ISM x55 kábelcsatornához Alumínium hatású 194/117/117 1 ISM11551 Külső könyök Állítható külső könyök az alumínium kábelcsatorna 75 és 135 fok közötti szögben történő vezetésére. Anyaga: PC/ABS, festett 80x55 kábelcsatornához Alumínium hatású 89/105/105 1 ISM x55 kábelcsatornához Alumínium hatású 104/105/105 1 ISM x55 kábelcsatornához Alumínium hatású 129/105/105 1 ISM x55 kábelcsatornához Alumínium hatású 164/105/105 1 ISM x55 kábelcsatornához Alumínium hatású 194/105/105 1 ISM

80 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok alumínium kábelcsatornákhoz Típus Szín Méretek A/B/C (mm) Kanyarelem 90, készlet Menny. / csomag Rend. szám 90 fokos kanyarelem készlet az alumínium kábelcsatorna felfelé vagy lefelé történő törésére. Tartalmaz egy kanyarelemet és a falhoz rögzítést szolgáló rögzítőprofilt. Anyaga: PC/ABS, festett 80x55 kábelcsatornához Alumínium hatású 107/57/107 1 ISM x55 kábelcsatornához Alumínium hatású 122/57/122 1 ISM11253 P x55 kábelcsatornához Alumínium hatású 147/57/147 1 ISM x55 kábelcsatornához Alumínium hatású 182/57/182 1 ISM x55 kábelcsatornához Alumínium hatású 212/57/212 1 ISM11553 Végzáró Végzáró elem alumínium kábelcsatornához. Tartalmazza a végzárónak a csatornatesthez való rögzítéséhez szükséges csavart és csavaranyát is. Anyaga: PC/ABS, festett 80x55 kábelcsatornához Alumínium hatású 64/56/21 2 ISM x55 kábelcsatornához Alumínium hatású 99/56/21 2 ISM11254 P x55 kábelcsatornához Alumínium hatású 124/56/21 2 ISM x55 kábelcsatornához Alumínium hatású 159/56/21 2 ISM x55 kábelcsatornához Alumínium hatású 189/56/21 2 ISM10554 Fali/mennyezeti keret Fali ill. mennyezeti keret, amely körülveszi az alumínium kábelcsatornát fal ill. mennyezet áttörése esetén. Könnyen alakítható C- vagy L-idommá, az áttörés módjától függően. Rögzítés bepattintással, de a biztonság csavaros kötéssel fokozható. Anyaga: PC/ABS 80x55 kábelcsatornához Alumínium hatású 135/82/22 1 ISM x55 kábelcsatornához Alumínium hatású 150/82/22 1 ISM11255 P x55 kábelcsatornához Alumínium hatású 175/82/22 1 ISM x55 kábelcsatornához Alumínium hatású 210/82/22 1 ISM x55 kábelcsatornához Alumínium hatású 240/82/22 1 ISM11555 Takaróelem, készlet Az illesztési helyet eltakaró elem, két toldóelemmel szállítva és összeszerelve. Rendeltetése két alumínium kábelcsatorna szakasz illesztési helyének takarása. Bővítése esetén könnyen eltávolítható. Anyaga: PC/ABS, festett 80x55 kábelcsatornához Alumínium hatású 85/57/100 1 ISM11156 P x55 kábelcsatornához Alumínium hatású 100/57/100 1 ISM x55 kábelcsatornához Alumínium hatású 125/57/100 1 ISM x55 kábelcsatornához Alumínium hatású 160/57/100 1 ISM x55 kábelcsatornához Alumínium hatású 190/57/100 1 ISM11556 P92186 T-elem A T-elem rendeltetése egy függőleges 80x55 méretű alumínium kábelcsatorna és egy vízszintes 80x55, 95x55, 120x55, 155x55 vagy 185x55 méretű alumínium kábelcsatorna szakasz összekötése. Anyaga: PC/ABS, festett T-elem Alumínium hatású 52/57/102 1 ISM

81 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok alumínium kábelcsatornákhoz P92184 Típus Szín Méretek A/B/C (mm) Fedél Menny. / csomag Rend. szám A fedél bepattintással rögzíthető a 70 mm-es nyílással kialakított kábelcsatornába. Védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: Alumínium Fedél Eloxált 71/13/ m ISM11950 P85791 P89184 P92193 P85788 P89183 Kábelrögzítő A kábelrögzítőt a csatornatest hátoldalára kell bepattintani, rendeltetése a kábelek kívánt helyen tartása a szerelési munkák során. Egyrekeszes kábelcsatornával használva a kábelkapacitás növelését is biztosítja. A fedél felhelyezésekor nincs szükség a kábelrögzítő eltávolítására. Anyaga: PA Kábelrögzítő Kék 42/48/25 5 ISM11901 Kábelpolc A csatornatestbe beépíthető egy kábelpolc, amely biztosítja az elválasztást az erősáramú és a gyengeáramú kábelek között. Szállítás 1 m-es darabokban. Anyaga: PC/ABS Kábelpolc 17/47/ m ISM10902 Takaróelem fedélhez A takaróelem rendeltetése két szomszédos alumíniumfedél illesztési helyének eltakarása. Anyaga: PC/ABS, festett Takaróelem Alumínium hatású 71/24/23 5 ISM11951 Toldóelem A belső toldóelem rendeltetése két szomszédos PVC vagy alumínium csatornatest összekötésének elősegítése. Felhasználható a takaróelem szereléséhez is. Anyaga: PC/ABS Toldóelem 4/39/ ISM11904 Tömítőléc A tömítőlécet a kábelcsatorna és a padló közé kell csúsztatni, a mm térköz takarására. Szállítás 2 m-es darabokban. Anyaga: PVC Tömítőléc 17/40/ m ISM10905 Toldó/földelőelem Belső toldó- és földelőelem rendeltetése két szomszédos alumínium csatornatest illesztése és földelése. Tartalmaz két csavart is. Anyaga Cink Toldó/földelőelem Megmunkálatlan 4/6/26 10 ISM10955 P85794 P87196 P85796 Földelőcsipesz A földelőcsipesz rendeltetése a fedél, a csatornatest és a tartozékok csatlakoztatása a földelő hálózathoz. Anyaga Acél Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és a csatornatest összekötésére használható. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = ISM10953 ISM

82 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Tartozékok alumínium kábelcsatornákhoz P91590 Típus Szín Méretek A/B/C (mm) Adapter Altira 45x45-ös szerelvénymodulokhoz Menny. / csomag Rend. szám Adapter, előlappal együtt. Alkalmas moduláris 45x45-ös Altira szerelvényekhez. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Egy 45x45-ös szerelvénymodulhoz 73/35/71 1 ISM15100 P91591 Két 45x45-ös szerelvénymodulhoz 73/35/140 1 ISM15101 P91592 Három 45x45-ös szerelvénymodulhoz 73/35/185 1 ISM15102 P91589 P91593 Adapter szabványos 60-as szerelvényekhez Adapter, két csavarral. Alkalmas egy szabványos 60 mm-es szerelvényhez. Lehetőség négy különböző irányban történő becsavarozásra, a kívánt orientációjú vízszintes vagy függőleges szereléshez. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A szerelvények közötti térközök elkerülésére és az aljzatok közötti 71 mm távolság biztosítására és így a fali alkalmazások előlapjának használhatósága céljából az adapterek egymásba pattinthatók. Anyaga: PC/ABS Adapter szabványos 60-as 71/24/71 1 ISM15003 szerelvényhez Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok bekábelezett szerelvények becsúsztatását teszik lehetővé. Anyaga:PC/ABS Doboz 1-modulos Altira adapterhez vagy szabványos 60-as szerelvény adapterhez 71/42/71 1 ISM15010 P91594 Doboz 2-modulos Altira adapterhez 71/42/140 1 ISM15011 P91595 Doboz 3-modulos Altira adapterhez 71/42/185 1 ISM15012 P91617 Moduláris készülék adapter, 3-modulos Adapter, 3-modulos. Moduláris készülékek, pl. kismegszakítók befogadására. Átlátszó szürke fedéllel. Anyaga: PC/ABS 1 3 moduláris készülékhez 73/94/185 1 ISM moduláris készülékhez Alumínium hatású 73/94/185 1 ISM15005 P92180 P64412 P85842 Csatlakozóblokk, bepattintható Csatlakozóblokk, csavarmentes, 16 A / 250 V, 3x2,5 mm 2. Szigetelődobozokba és szerelvény adapterekbe szerelhető be. Anyaga: PPO, sárgaréz Csatlakozóblokk 10/10/14 10 ISM15004 Földelőkapocs Földelőkapocs max. 2x4 mm 2 kábelekhez. Szigetelődobozokba és szerelvény adapterekbe szerelhető be. Sajtolt kialakítás. Támogatja árnyékolt kábelek használatát, és kielégíti a külön földelőkapcsok iránti követelményt. Anyaga: Sárgaréz, eloxált Földelőkapocs 13/6/5 20 ISM

83 Kábelcsatornák OptiLine 70 kábelcsatornák Választék Szerelési anyagok P89050 P89051 Típus Szín Méret Ø/hossz (mm) Tipli Menny. / csomag Használható betonban, terméskőben, könnyített betonban, vályogban, üreges blokkban és téglában, tömör téglában és gipszkartonban. Anyaga: PE Rend. szám TP 6x30 Vörös 6/ ISM60015 TP 8x45 Vörös 8/ ISM60016 Csavar + tipli Csavar tiplivel köztes rögzítési pontokhoz. Használható betonban, terméskőben, könnyített betonban, vályogban, üreges téglában, tömör téglában és gipszkartonban. Anyaga: PA TPS-6/5x35 Színtelen 6/ ISM60030 Csavarok PVC kábelcsatornához Csavarok nagy, vékony fejjel, alátéttel együtt. Phillips csillagbevágással, teljes hosszon ikermenettel. Műanyag kábelcsatorna szakaszok rögzítése során nagy szorítóerőt biztosít. Anyaga: Edzett acél, elektromosan galvanizálva TSC-32 vörös tiplihez 4.2/ ISM60045 P60817 P61937 P81322 P89052 TSC-33 vörös tiplihez 4.2/ ISM60046 Csavarok egyszeres szigetelésű vezetékekhez Trapézfejű csavarok, a csavarfej védelmét biztosító alátétgyűrűvel, a kábelcsatornában vezetett egyszeres szigetelésű vezetékek használatakor megakadályozható az esetleges érintkezés a vezeték és a csavar között. Phillips csillagbevágással, teljes hosszon ikermenettel, hegyes csavarvéggel. Anyaga: Edzett acél, elektromosan galvanizálva TSG-51 vörös tiplihez 4.2/ ISM60047 TSG / ISM60048 barna tiplihez Alátétgyűrű Alátétgyűrű, a TGS-51 és TGS-55 típusú csavarokkal együtt használva a csavarfej védelmére szolgál, a csavar és a vezeték közötti fémes érintkezés elkerülése céljából. Anyaga: PE Alátétgyűrű Fekete Ø ISM60060 Üreges kötőelem Üreges rögzítőelem, gipszkarton falhoz. Anyaga: Cink TPD-SK Driva _ 13/ ISM60075 P89049 Fúróbetétek Ütvefúró betét, használható betonban, téglában, terméskőben és sziklában. Anyaga: Króm-vanádium-acél, kiváló minőségű wolfram-karbid heggyel THB 5x160 5/160 1 ISM60090 THB 6x160 6/160 1 ISM60091 THB 8x160 8/160 1 ISM60092 Csavarhúzó betét Csavarhúzó betét 1/4 hatszögű befogó szárral, Phillips csillagcsavarokhoz. Jól használható szűk helyen is. Anyaga: Edzett acél PH 2x110 1/4"/110 2 ISM60093 P

84 Kábelcsatornák OptiLine 70 kábelcsatornák Műszaki leírás Műszaki adatok és anyagjellemzők PVC (önkioltó, ólom- és Sűrűség 1,5 g/cm 3 kadmiummentes) Lineáris nyúlás 60x10-4 / C Vízelnyelés kisebb mint 0,2% Fajlagos ellenállás >10 13 Ω cm Tűzveszélyességi besorolás UL 94 V0 (0,8 mm) Besorolás tűz- füst- és mérgezésveszély szerint M1, az NF P francia szabvány szerint Szín Alumínium Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Natúr eloxálás PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm Tűzveszélyességi besorolás UL 94 HB Színek Alumínium hatású (festett) (nem specifikált) PA (poliamid), halogénmentes Sűrűség 1,16 g/cm 3 Vízelnyelés 2,0% Fajlagos ellenállás >10 12 Ω cm Átütési szilárdság 45 kv/mm Tűzveszélyességi besorolás UL 94 V0 Szín Kék, NCS S 3050-R90B PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyességi besorolás UL 94 HB Szín (nem specifikált) PBT, 30% üvegszálas erősítéssel Sűrűség 1,52 g/cm 3 Lineáris nyúlás 40-70x10-4 / C Tűzveszélyességi besorolás UL 94 HB (1,5 mm) Szín Világosszürke Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Ütési szilárdság PVC kábelcsatorna 2J (K07) PC/ABS tartozékok 2J (K07) Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait: b EN : 2005 b pr EN : 2002 A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvek alapján. 84

85 85

86 Energiaoszlopok OptiLine 70 energiaoszlopok Bemutatás Energiaoszlopok 70 mm-es nyílással tetszőleges típusú szerelvényekhez Az OptiLine 70 energiaoszlopok rugalmas szerelési megoldásokat kínálnak az erősáram, valamint a távközlési és adatjelek eljuttatására a mennyezetről a munkaasztalra. Az energiaoszlopok 70 mm-es nyílása lehetővé teszi a 45x45-ös Altira szerelvénymodulok beszerelését 1-, 2- vagy 3-modulos adapterek segítségével. Az egy- és kétoldalas energiaoszlopok alkalmasak a szabványos 60-as szerelvények 1-modulos adapterének befogadására is. Az adapterek számos szerelési előnyt kínálnak. Az energiaoszlopokba moduláris készülékek is beszerelhetők (pl. kismegszakító). Az energiaoszlopok karcsú formájúak, lágyan lekerekített élekkel, anyaguk alumínium, natúr eloxált felületi kezeléssel. A helyiségben szabadon állva, tartólábra szerelve telepíthetőek, és 1,5 méteres sugáron belül elmozdíthatók a mennyezeti csatlakozási ponthoz képest, vagy a padló és a mennyezet között feszített szerelésűek. Mindkét típus megrendelhető egy- vagy kétoldalas változatban, illetve egy vagy két szerelvényrekesszel. A feszített szerelésű energiaoszlopok rugós terhelésű, beállítható mennyezeti rögzítője könnyen, szerszámok nélkül szerelhető. Egyoldalas / egy szerelvényrekesz P92639 P92645 P92629 P92635 P Szabadon álló Feszített szerelésű Kétoldalas / két szerelvényrekesz P92642 P92647 P92632 P92637 P Az OptiLine 70 energiaoszlopok a szerelvények minden típusához alkalmazhatók Az OptiLine 70 energiaoszlopok univerzálisak, adapterek segítségével alkalmasak a 45x45-ös szerelvénymodulok befogadására. Az egy- és kétoldalas energiaoszlopok felszerelhetők szabványos 60 mm-es szerelvény adapterekkel is. P90764 Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. Szabadon álló Feszített szerelésű 86

87 Energiaoszlopok OptiLine 70 energiaoszlopok Bemutatás Megjelenés, kivitel és minőség Minden OptiLine 70 energiaoszlop anyaga eloxált alumínium, jó minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy terveztek, hogy biztosítsa a megbízható működést és a könnyű szerelést. P Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges mennyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően. P91100 Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, erős kivitel b Megbízható működés b Minőségi megjelenés P P P Innovatív szögletes tartóláb A tartólábra egy acélkengyel van felszerelve, amely a stabil kitámasztás céljából kihajtható. b Stabil b Falhoz közeli, tetszetős elhelyezés b Két energiaoszlop egymásnak háttal is felállítható P93047 P mm P Két választható tartóláb A szabadon álló és mozgatható energiaoszlopok szögletes vagy kerek tartólábbal rendelhetők. Mindkettő öntöttvas anyagú, szürke színre festve. P93046 P91111 P91103 P P P P91112 Mennyezeti keret A feszített szerelésű energiaoszlopok elláthatók egy öntapadó mennyezeti kerettel, az álmennyezeti nyílás széleinek eltakarására. b Elegáns megjelenés b Gyors és könnyű szerelés Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és egy hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könnyen elmozdíthatók, optimális irodai elrendezés alakítható ki b 1,5 méteres mozgási sugár 87

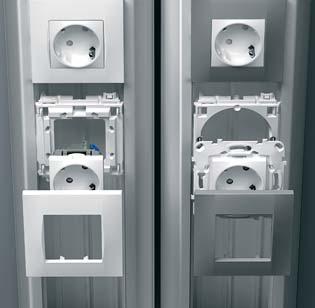

88 Energiaoszlopok OptiLine 70 energiaoszlopok Bemutatás Energiaoszlopok karcsú kialakítással és speciális szerelvényrekeszekkel Az energiaoszlopok két változata karcsú profillal rendelkezik és egy vagy két szerelvényrekeszt tartalmazhat a szerelvények befogadására. A rekeszek mérete optimális: négy 2-modulos adapter elhelyezését biztosítja, és egy rövid fedél (a csomagban) rejti el az energiaoszlop kábelbevezetési pontjait. b Elegáns kivitel b Gyors és könnyű szerelés, a fedeleket nem kell kivágni b Nincsenek térközök az aljzatok között, tökéletes a megjelenés P P93348 P P P modulos adapter A 2-modulos adapter lehetővé teszi 45x90 mm-es Altira csatlakozóaljzatok beszerelését. b Lehetőség RJ45 szerelvények használatára kettő vagy négy aljzattal Szigetelődobozok számos funkcióval Minden doboz több kábelbevezetőt, egy beépített csavarmentes vezetékfeszülés-mentesítőt tartalmaz, valamint megfelelő helyeket a csatlakozóblokkok és a földelőkapcsok bepattintására. b Könnyű bekötések b Az aljzatok könnyű, egyedi betáplálása b Egyszerű kábelfeszülésmentesítés b A kábelek be is csúsztathatók, nem szükséges átbújtatni b Bekábelezett aljzatok is gyorsan szerelhetők Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a gyengeáramú és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között 88

89 Energiaoszlopok OptiLine 70 energiaoszlopok Bemutatás P Adapterek biztonságos bepattintós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek P P93067 P93069 P93075 P Sima végzárók A végzárók anyaga öntött alumínium, lágyan lekerekített élekkel. b Eltakarják az oszloptest éles végeit b Nincs kábelsérülési veszély Csavarvájat Az energiaoszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (falilámpák, kis polcok, stb.) rögzítésére Gyors földelés A csatornatesten és a fedélen könnyen hozzáférhető földelőkötések létesíthetők. Minden energiaoszlophoz egy előszerelt földelőkészletet adunk. b Gyors és könnyű szerelés b Csavar nélküli szerelés c/c 60 45x45 P P Az OptiLine 70 energiaoszlopok a szerelvények minden típusához alkalmasak Az OptiLine 70 energiaoszlopok univerzálisak, adapterek segítségével alkalmasak a 45x45-ös Altira szerelvénymodulok befogadására. Az egy- és kétoldalas energiaoszlopok használhatók szabványos 60 mm-es szerelvényadapterekkel is. 89

90 Energiaoszlopok OptiLine 70 energiaoszlopok Kiválasztási segédlet Energiaoszlopok és tartozékaik Feszített szerelés Szín Magasság (mm) Egyoldalas Eloxált Rendelési szám ISM20500 ISM20501 ISM20502 ISM20503 Mennyezeti keret, egyoldalas/kerek Mennyezeti keret, kétoldalas Kábeltálca rögzítő ISM20550 ISM20553 Kétoldalas Eloxált ISM20505 ISM20506 ISM20507 ISM20508 ISM20551 ISM20553 Feszített szerelés, szerelvényrekesszel Egy szerelvényrekesz Magasság Szín (mm) Eloxált Rendelési szám ISM20510 ISM20511 ISM20512 ISM20513 ISM20552 ISM20554 Két szerelvényrekesz Eloxált ISM20515 ISM20516 ISM20517 ISM20518 ISM20552 ISM20554 Szabadon álló Szín Magasság (mm) Rendelési szám Egyoldalas Eloxált ISM20520 Kétoldalas Eloxált ISM20521 Szabadon álló, szerelvényrekesszel Egy szerelvényrekesz Szín Magasság (mm) Rendelési szám Eloxált ISM20525 Két szerelvényrekesz Eloxált ISM

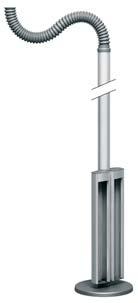

91 Tartóláb, kerek Tartóláb, szögletes Mennyezeti kábelbevezető Mennyezeti rögzítő Áramsín rögzítő Kábeltálca rögzítő ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 ISM20808 ISM20809 ISM20812 ISM20812 ISM20815 ISM

92 Energiaoszlopok OptiLine 70 energiaoszlopok Választék Energiaoszlopok P92923 Típus Szín Méretek A/B/C (mm) Energiaoszlop, feszített szerelésű Menny. / csomag Rend. szám Üres energiaoszlop, padló és a mennyezet közötti feszített szerelésű, egyoldalas vagy kétoldalas. Tartalmazza a fedelet, mennyezeti rögzítőt, mennyezeti keretet, végzárót, feszülésmentesítőt, padlórögzítőt, padlórögzítő lemezt (cink), földelőkészletet és egy szerelési útmutatót. A mennyezeti rögzítő beállítási tartománya 400 mm. A szerelvények az oszlop teljes hosszában beszerelhetők, a 45x45-ös Altira szerelvényekhez 1-, 2- vagy 3-modulos adaptereket, a moduláris készülékekhez 2- vagy 3-modulos adaptereket, a szabványos 60 mm-es szerelvényekhez pedig 1-modulos adaptereket használva. Földeletlen. Szállítás szerelvények és kábelek nélkül. Anyaga: Alumínium, natúr eloxálva Egyoldalas, 3,17 3,57 m Eloxált /61/120 1 ISM20500 Egyoldalas, 4,17 4,57m Eloxált /61/120 1 ISM20501 Egyoldalas, 5,17 5,57m Eloxált /61/120 1 ISM20502 Egyoldalas, 6,17 6,57m Eloxált /61/120 1 ISM20503 P92925 Kétoldalas, 3,17 3,57m Eloxált /120/118 1 ISM20505 Kétoldalas, 4,17 4,57m Eloxált /120/118 1 ISM20506 Kétoldalas, 5,17 5,57m Eloxált /120/118 1 ISM20507 Kétoldalas, 6,17 6,57m Eloxált /120/118 1 ISM20508 P92931 Energiaoszlop, szabadon álló Üres, szabadon álló és mozgatható energiaoszlop, egyoldalas vagy kétoldalas. Tartalmazza a fedelet, hajlékony védőcsövet és annak adapterét, feszülésmentesítőt, földelőkészletet és egy szerelési útmutatót. A hajlékony védőcső hossza 2 m, a mozgási sugár 1,5 m, a mennyezeti rögzítési ponthoz képest. A szerelvények az oszlop teljes hosszában beszerelhetők, a 45x45-ös Altiraszerelvényekhez 1-, 2- vagy 3-modulos adaptereket, a moduláris készülékekhez 2- vagy 3-modulos adaptereket, a szabványos 60 mm-es szerelvényekhez pedig 1-modulos adaptereket használva. Földeletlen. Szállítás szerelvények és kábelek nélkül. A tartólábat külön kell megrendelni. Anyaga: Alumínium, natúr eloxálva Egyoldalas Eloxált /61/120 1 ISM20520 P92933 P92927 P92929 Kétoldalas Eloxált /120/118 1 ISM20521 Energiaoszlop szerelvényrekesszel, feszített szerelésű Üres energiaoszlop, padló és a mennyezet közötti feszített szerelésű, egy vagy két szerelvényrekesszel a szerelvényekhez. Tartalmazza a mennyezeti rögzítőt, mennyezeti keretet, végzárót, padlórögzítőt, padlórögzítő lemezt (cink), földelőkészletet és egy szerelési útmutatót. A mennyezeti rögzítő beállítási tartománya 400 mm. A szerelvények a szerelvényrekeszbe helyezhetők, jól hozzáférhető 560 mm-es hosszban (= 4 darab 2-modulos adapter a 45x45-ös Altira szerelvényekhez és moduláris készülékekhez). Földeletlen. Szállítás szerelvények és kábelek nélkül.. Anyaga: Alumínium, natúr eloxálva Egy szerelvényrekesszel, 3,0 3,4 m Egy szerelvényrekesszel, 3,4 3,8 m Egy szerelvényrekesszel, 3,8 4,2 m Egy szerelvényrekesszel, 5,1 5,5 m Két szerelvényrekesszel, 3,0 3,4 m Két szerelvényrekesszel, 3,4 3,8 m Két szerelvényrekesszel, 3,8 4,2 m Két szerelvényrekesszel, 5,1 5,5 m Eloxált /90/100 1 ISM20510 Eloxált /90/100 1 ISM20511 Eloxált /90/100 1 ISM20512 Eloxált /90/100 1 ISM20513 Eloxált /94/206 1 ISM20515 Eloxált /94/206 1 ISM20516 Eloxált /94/206 1 ISM20517 Eloxált /94/206 1 ISM

93 Energiaoszlopok OptiLine 70 energiaoszlopok Választék Energiaoszlopok P92935 Típus Szín Méretek A/B/C (mm) Energiaoszlop szerelvényrekesszel, szabadon álló Menny. / csomag Rend. szám Üres, szabadon álló és mozgatható energiaoszlop, egy vagy két szerelőrekesszel a szerelvényekhez. Tartalmazza a hajlékony védőcsövet és annak adapterét, földelőkészletet és egy szerelési útmutatót. A hajlékony védőcső hossza 2 m, a mozgási sugár 1,5 m, a mennyezeti rögzítési ponthoz képest. A szerelvények a szerelődobozokba helyezhetők, egy jól hozzáférhető 560 mm-es nyílással (= 4 darab 2-modulos adapter a 45x45-ös Altira szerelvényekhez és moduláris készülékekhez). Földeletlen. Szállítás szerelvények és kábelek nélkül. A tartólábat külön kell megrendelni. Anyaga: Alumínium, natúr eloxálva Egy szerelvényrekesszel Eloxált /90/100 1 ISM20525 P92937 Két szerelvényrekesszel Eloxált /94/206 1 ISM20526 Tartozékok az energiaoszlopokhoz P86528 P86529 P92183 P92182 P92618 P92616 P86527 P92179 P92178 Tartóláb szabadon álló energiaoszlophoz Szögletes tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet az energiaoszlop talplemezére kell szerelni két M6 csavarral (mellékelve). A tartóláb egy acélkengyellel van ellátva, amely a stabilabb kitámasztás érdekében kihajlítható. Használaton kívül a kengyel védett, a tartóláb alatti horonyba helyezhető. Ez akkor lehet hasznos, ha a falhoz közel helyezzük el az oszlopot, vagy amikor két energiaoszlopot egymásnak háttal fordítva használunk. Anyaga: Öntöttvas, festett Tartóláb, szögletes Szürke 33/250/346 1 ISM20809 Kerek tartóláb szabadon álló, mozgatható energiaoszlophoz, amelyet két M6 csavarral (mellékelve) az energiaoszlop talplemezére kell szerelni. Használható mind egyoldalas, mind kétoldalas energiaoszlopokhoz. Anyaga: Öntöttvas, festett Tartóláb, kerek Szürke 29/Ø317 1 ISM20808 Padlórögzítő feszített szerelésű energiaoszlophoz, nyílással a taposócsatorna számára Padlórögzítő elem feszített szerelésű, egy- vagy kétoldalas energiaoszlophoz. A padlóhoz csavarokkal rögzíthető. Furattal rendelkezik a 18x75 mm vagy 18x91 mm méretű taposócsatorna bevezetésére. Tömítőgyűrű mellékelve. Anyaga: Alumínium, porfestett Egyoldalas energiaoszlop, 18x91 mm-es alumínium taposócsatornához Kétoldalas energiaoszlop, 18x91 mm-es alumínium taposócsatornához Egyoldalas energiaoszlop, 18x75 mm-es PVC taposócsatornához Kétoldalas energiaoszlop, 18x75 mm-es PVC taposócsatornához Mennyezeti keret Szürke RAL 9007 Szürke RAL 9007 Szürke RAL 9007 Szürke RAL /100/153 1 ISM /164/154 1 ISM /100/153 1 ISM /164/154 1 ISM20653 A mennyezeti kábelbevezető rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø125 mm-es nyílás szükséges, amelyhez három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony védőcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø125 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető 89/Ø161 1 ISM20812 Mennyezeti keret egy- vagy kétoldalas energiaoszlopokhoz vagy 65 mm-es profilhoz. Az álmennyezeti furat szélét takarja el. Öntapadó. Anyaga: PS (polisztirol) Mennyezeti keret egyoldalas energiaoszlophoz Mennyezeti keret kétoldalas energiaoszlophoz 1/111/170 1 ISM /170/167 1 ISM20551 P92648 P86526 Mennyezeti keret Ø65 mm-es energiaoszlophoz Mennyezeti rögzítő 1/Ø115 1 ISM20552 A mennyezeti rögzítő feladata a hajlékony védőcső rögzítése a mennyezethez vagy a falhoz. Rögzítőelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti rögzítő 50/156/90 1 ISM

94 Energiaoszlopok OptiLine 70 energiaoszlopok Választék Tartozékok az energiaoszlopokhoz P92177 P92607 P86524 P86525 Típus Szín Méretek A/B/C (mm) Kábeltálca rögzítő Menny. / csomag Rend. szám Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata az egy- vagy kétoldalas energiaoszlopok rögzítése a kábeltálcához vagy a kábellétrához. Lehetővé teszi az energiaoszlop rugalmas csatlakoztatását különböző irányokban. Anyaga: Acél, porfestett Kábeltálca rögzítő, egy- vagy kétoldalas energiaoszlophoz 75/72/126 1 ISM20553 Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata az Ø65 mm energiaoszlopok rögzítése a kábeltálcához vagy a kábellétrához. Lehetővé teszi az energiaoszlop rugalmas csatlakoztatását különböző irányokban Anyaga: Acél, porfestett Kábeltálca rögzítő Ø65 mm-es energiaoszlophoz 75/Ø72 1 ISM20554 Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata a hajlékony védőcső rögzítése a kábeltálcához. Anyaga: Acél, porfestett Kábeltálca rögzítő Ø65 mm-es energiaoszlophoz Áramsín rögzítő 100/15/70 1 ISM20813 Áramsín (pl. Canalis) rögzítő Ø55 mm-es vezetékhez. Rendeltetése a hajlékony védőcső csatlakoztatása az áramsínhez. Anyaga: Acél, porfestett Áramsín rögzítő 105/90/70 1 ISM20815 Fedél Fedél, amely bepattintással rögzíthető a 70 mm-es nyílásba. Földelőfuratokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva Fedél Eloxált 2000/13/71 24 m ISM11950 P92658 P92211 Rekeszprofil Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az egy- és kétoldalas energiaoszlopok belső szerelősínjeire kell erősíteni, az erősáramú és a gyengeáramú kábelek szétválasztására. Anyaga: ABS Rekeszprofil 500/49/50 10 ISM20555 P91617 Moduláris készülék adapter, 3-modulos 3-modulos adapter moduláris készülékekhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: PC/ABS 1 3 moduláris készülékhez 73/94/185 1 ISM15001 P moduláris készülékhez Alumínium hatású 73/94/185 1 ISM15005 Adapter Altira 45x45-ös szerelvénymodulokhoz P91590 Adapter, előlappal együtt. Alkalmas moduláris 45x45-ös Altira szerelvényekhez. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Egy 45x45-ös szerelvénymodulhoz 73/35/71 1 ISM15100 P91591 Két 45x45-ös szerelvénymodulhoz 73/35/140 1 ISM15101 P91592 Három 45x45-ös szerelvénymodulhoz 73/35/185 1 ISM

95 Energiaoszlopok OptiLine 70 energiaoszlopok Választék Tartozékok az energiaoszlopokhoz P91589 P91593 Típus Szín Méretek A/B/C (mm) Adapter szabványos 60-as szerelvényekhez Menny. / csomag Rend. Szám Adapter, két csavarral. Alkalmas egy szabványos 60 mm-es szerelvényhez. Lehetőség négy különböző irányban történő becsavarozásra, a kívánt orientációjú vízszintes vagy függőleges szereléshez. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A szerelvények közötti térközök elkerülésére és az aljzatok közötti 71 mm távolság biztosítására és így a fali alkalmazások előlapjának használhatósága céljából az adapterek egymásba pattinthatók. Anyaga: PC/ABS Adapter szabványos 60-as 71/24/71 1 ISM15003 szerelvényhez Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok bekábelezett szerelvények becsúsztatását teszik lehetővé. Anyaga:PC/ABS Doboz 1-modulos Altira adapterhez vagy szabványos 60-as szerelvény adapterhez 71/42/71 1 ISM15010 P91594 Doboz 2-modulos Altira adapterhez 71/42/140 1 ISM15011 P91595 Doboz 3-modulos Altira adapterhez 71/42/185 1 ISM15012 Díszszalag Díszszalag, amelyet az egy- vagy kétoldalas energiaoszlopok és minioszlopok oldalán lévő vájatokba lehet elhelyezni. Szállítási hossz: 5 m. Anyaga: Szilikon tartalmú gumi P87191 Díszszalag Szürke 5000/Ø3.5 5 m ISM20822 P87192 Díszszalag 5000/Ø3.5 5 m ISM20823 P87193 Díszszalag Narancs 5000/Ø3.5 5 m ISM20824 P87196 P85796 Földelőcsipesz Földelőcsipesz, a fedél, a csatornatest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és a csatornatest összekötésére használható. Anyaga: Acél Földelőkészlet Sárga/zöld L = 200 L = ISM10953 ISM

96 Energiaoszlopok OptiLine 70 energiaoszlopok Választék Taposócsatorna és tartozékai P92181 P86523 P86521 P86522 Típus Szín Méretek A/B/C (mm) Taposócsatorna, alumínium Menny. / csomag Rend. szám Taposócsatorna, amelyet egy háromrekeszes csatornatest és egy fedőlap alkot, 2,5 m-es darabokban szállítva. A csatornatest a rögzítés könnyítésére furatokat tartalmaz. A földeléshez való csatlakozáshoz menetes furatokkal is rendelkezik. Használható külön tételként, vagy nyitott padlórögzítős energiaoszloppal kombinálva. Kielégíti a VDE 0634 szabványnak megfelelő terhelési követelményeket (750 N/50 mm 2 ). Anyaga: Alumínium, natúr eloxálva Taposócsatorna Eloxált 18/91/ ISM20660 Taposócsatorna, PVC Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC Taposócsatorna Szürke 18/75/ m ISM20817 RAL 7030 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC Toldóelem Szürke 20/50/78 10 ISM20818 RAL 7030 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC Taposócsatorna könyökelem Szürke RAL /120/ ISM

97 Energiaoszlopok OptiLine 70 energiaoszlopok Műszaki leírás 1. Oszloptest 2. Rekeszprofil 3. Fedél 4. Szerelvényrekesz 5. Padlórögzítő 6. Végzáró 7. Kábelfeszülés-mentesítő 8. Hajlékony védőcső adapterrel 9. Mennyezeti keret/ kábelbevezető 10. Mennyezeti rögzítő 11. Kábeltálca rögzítő 12. Állítható mennyezeti rögzítő 13. Öntöttvas tartóláb 14. Padlórögzítő lemez 15. Áramsín rögzítő 16. Földelőkészlet 17. Adapter szerelvénykerettel 18. Oszolopfedél Energiaoszlopok Szabadon álló energiaoszlop P Szabadon álló energiaoszlop szerelvényrekesszel P P P Feszített szerelésű energiaoszlop Feszített szerelésű energiaoszlop szerelvényrekesszel 1. Padlórögzítő, alumínium taposócsatornához alkalmas nyílással 2. Padlórögzítő, PVC taposócsatornához alkalmas nyílással 3. Tömítőgyűrű 4. Taposócsatorna, alumínium (oszloptest és fedél) 5. Taposócsatorna, PVC 5a. Alapprofil 5b. Fedél 6. Taposócsatorna toldóelem 7. Taposócsatorna könyökelem Padlószinti betáplálás a 6 5b P

98 Energiaoszlopok OptiLine 70 energiaoszlopok Műszaki leírás Méretek Mennyezeti keretek Energiaoszlopok P92908 P92912 P93309 P93310 P92909 P92907 P92910 Feszített szerelésű energiaoszlopok, egy- és kétoldalas A Teljes hossz, mm B Magasság mennyezeti rögzítő nélkül, mm Min Max Min Max Min Max Min Max Szabadon álló energiaoszlopok, egy- és kétoldalas A Teljes hossz, mm One-sided Two-sided C Hajlékony védőcső magassága, mm P94632 P94631 P66716 Feszített szerelésű energiaoszlopok, egyoldalas és kétoldalas Szabadon álló energiaoszlopok, egyoldalas és kétoldalas Feszített szerelésű energiaoszlopok, egy és két szerelvényrekesszel A Teljes hossz, mm B Magasság mennyezeti rögzítő nélkül, mm D Rekesz magassága a padlószinttől, mm Min Max Min Max Min Max Min Max Szabadon álló energiaoszlopok, egy és két szerelvényrekesszel A Teljes hossz, mm C Hajlékony védőcső magassága, mm D Rekesz magassága a padlószinttől, mm P94630 Feszített szerelésű energiaoszlopok, egy és két szerelvényrekesszel Szabadon álló energiaoszlopok, egy és két szerelvényrekesszel P

99 Energiaoszlopok OptiLine 70 energiaoszlopok Műszaki leírás Kábelkapacitás Rekesz Max. Ø mm Keresztmetszet mm 2 Egyoldalas energiaoszlop Kétoldalas energiaoszlop Kábelkapacitás* mm 2 40% 50% 60% Energiaoszlop egy szerelvényrekesszel P93349 P92911 P92913 P92917 P92918 P92919 P92916 Energiaoszlop két szerelvényrekesszel * Javasoljuk a kábelkapacitás 40%-os kihasználását P92914 P

100 Energiaoszlopok OptiLine 70 energiaoszlopok Műszaki leírás Műszaki adatok és anyagjellemzők Alumínium, sajtolt Specifikáció EN-AW-6063 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Natúr eloxálás vagy porfestés Szín Alumínium, fröccsöntött Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Porfestés Szín Szürke RAL 9037 Öntöttvas Sűrűség 7,3 g/cm 3 Lineáris nyúlás 1,2x10-5 / C Felületkezelés Színtelen lakk bevonat Cink Sűrűség 7,1 g/cm 3 Lineáris nyúlás 2,7x10-5 / C Felületkezelés Kezelés nélkül PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 19 kv/mm Tűzveszélyesség UL 94 HB Szín PS (polisztirol) Sűrűség 1,04 g/cm 3 Szín Egyéb jellemzők halogénmentes PVC Sűrűség 1,5 g/cm 3 Lineáris nyúlás 60x10-4 / C Fajlagos ellenállás >10 13 Ω cm Vízelnyelés < 0,2% Szín Szürke RAL 7030 PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín Acél Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 Lineáris nyúlás 1,2x10-5 / C Felületkezelés Porfestés Szín Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait:: b SS b IEC A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvek alapján. 100

101 101

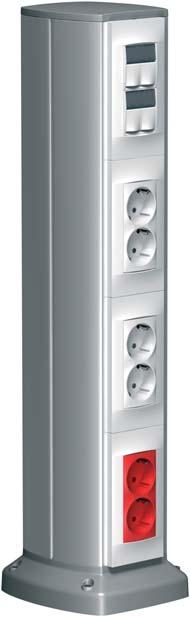

102 Minioszlopok OptiLine 70 minioszlopok Bemutatás Minioszlopok 70 mm-es nyílással A 70 mm-es nyílással kialakított OptiLine 70 minioszlopok elegáns szerelési megoldásokat kínálnak minden padlótípus esetén. A 70 mm-es nyílás adapterek segítségével teszi lehetővé 45x45-ös Altira szerelvények és moduláris készülékek beszerelését. Az adapterek számos kivételes szerelési előnyt nyújtanak. A minioszlopok kompakt formájúak, lágyan lekerekített élekkel, anyaguk eloxált alumínium, kiváló minőségű felületi kezeléssel. Megrendelhetők egy- és kétoldalas változatban. Emelt padlófelületen vagy üreges padlózat esetén a minioszlopok betáplálása a padló alól történik. Betonpadló esetén a betáplálást padlódoboz biztosítja. Egyéb padlók esetén taposócsatornán keresztül érkezhetnek a vezetékek. Egyoldalas minioszlopok Kétoldalas minioszlopok Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. P P93071 P90764 P92201 P92204 P92206 P92209 P Megjelenés, kivitel és minőség Minden OptiLine 70 minioszlop anyaga natúr eloxált alumínium, kiváló minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy terveztek, hogy megbízható működést és könnyű szerelést biztosítsanak. Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. b Stabil, erőteljes kivitel b Megbízható működés b Minőségi megjelenés 102

103 Minioszlopok OptiLine 70 minioszlopok Bemutatás Betáplálás padló mentén ill. padló alól A minioszlop betáplálható a padló alól vagy a padló szintjéről. b Padlórögzítő a padló alól történő betápláláshoz (tartozék) b Padlórögzítő egy nyílással a taposócsatorna befogadására Csavarvájat Az energiaoszlopok mindkét oldalán hosszanti bemetszések találhatók. b Színes díszszalagok rögzítésére b Különféle eszközök (fali lámpák, kis polcok, stb.) rögzítésére P P P P P93911 Optimális magasság A minioszlopok magassága a 2-modulos adapterek méretére van optimalizálva. b Tetszetős kivitel b Gyors és könnyű szerelés, fedelekre nincs szükség b Nincs térköz az aljzatok között, tökéletes külső megjelenés 2-modulos adapter A 2-modulos adapter lehetővé teszi 45x90 mm méretű Altira aljzatok beszerelését. b Lehetőség RJ45 gyengeáramú szerelvények használatára, kettő vagy négy aljzattal Adapterek biztonságos bepattintós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek Szigetelődobozok számos funkcióval Minden doboz több kábelbevezetőt tartalmaz, egy beépített csavarmentes vezetékfeszülés-mentesítőt, valamint megfelelő helyeket a csatlakozóblokkok és a földelőkapcsok bepattintására. b Könnyű bekötések b Az aljzatok könnyű, egyedi betáplálása b Egyszerű kábelfeszülésmentesítés b A kábelek be is csúsztathatók, nem szükséges átbújtatni b A bekábelezett aljzatok is gyorsan szerelhetők P P93075 P P P93591 P93069 P93069 P A padlórögzítő A padlórögzítő anyaga fröccsöntött alumínium, lágyan lekerekített élekkel. b Eltakarja az oszloptest éles végét b Nincs kábelsérülési veszély Vízzáró tömítés A padlórögzítő ellátható egy tömítőgyűrűvel. b A tömítőgyűrű szállítási tartozék b Hatékony vízzáró tömítés b Stabil szerelés enyhén egyenetlen padló esetén is Gyors földelés A csatornatesten és a fedélen könnyen hozzáférhető földelőkötések létesíthetők. Minden energiaoszlophoz egy előszerelt földelőkészletet adunk. b Gyors és könnyű szerelés b Csavar nélküli szerelés 103

104 Minioszlopok OptiLine 70 minioszlopok Kiválasztási segédlet Minioszlopok Nyitott padlórögzítővel Szín Magasság, mm Rend. szám Egyoldalas Eloxált ISM20600 ISM20603 ISM20601 ISM20604 ISM20602 ISM20605 P92201, P92204 Kétoldalas Eloxált ISM20606 ISM20609 ISM20607 ISM20610 ISM20608 ISM20611 P92206, P92209 Mennyiség csomagonként: 1 db 104

105 Minioszlopok OptiLine 70 minioszlopok Választék Minioszlopok P92201 P92204 Típus Szín Méretek A/B/C (mm) Menny. / csomag Rend. szám Egyoldalas minioszlop Üres, egyoldalas minioszlop, padlórögzítőre szerelve, tartalmazza a végzárót, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 70 mm-es nyílás az Altira 45x45 szerelvények és moduláris készülékek beszerelésére adapterek segítségével. Anyaga: Alumínium, natúr eloxálva Két 2-modulos adapterhez Eloxált 333/100/153 1 ISM20600 Négy 2-modulos adapterhez Eloxált 613/100/153 1 ISM20603 P92201 P92183 P92618 P92183 P92204 P92618 Egyoldalas minioszlop, nyitott padlórögzítővel taposócsatornás tápláláshoz Üres, egyoldalas minioszlop, padlórögzítőre szerelve, tartalmazza a végzárót, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 70 mm-es nyílás az Altira 45x45 szerelvények és moduláris készülékek beszerelésére adapterek segítségével. Anyaga: Alumínium, natúr eloxálva Két 2-modulos adapterhez és alumínium taposócsatornához (18x91) Két 2-modulos adapterhez és PVC taposócsatornához (18x75) Négy 2-modulos adapterhez és alumínium taposócsatornához (18x91) Négy 2-modulos adapterhez és PVC taposócsatornához (18x75) Eloxált 333/100/153 1 ISM20601 Eloxált 333/100/153 1 ISM20602 Eloxált 613/100/153 1 ISM20604 Eloxált 613/100/153 1 ISM20605 P92206 Kétoldalas minioszlop Üres, kétoldalas minioszlop, padlórögzítőre szerelve. Egyik oldala alumíniumfedéllel. Tartalmazza a végzárót, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 70 mm-es nyílás az Altira 45x45 szerelvények és moduláris készülékek beszerelésére adapterek segítségével. Anyaga: Alumínium, natúr eloxálva Két 2-modulos adapterhez Eloxált 333/164/154 1 ISM20606 Négy 2-modulos adapterhez Eloxált 613/164/154 1 ISM20609 P92206 P92206 P92209 P92616 P92182 Kétoldalas minioszlop, nyitott padlórögzítővel taposócsatornás tápláláshoz Üres, kétoldalas minioszlop, nyitott padlórögzítőre szerelve. Egyik oldala alumínium fedéllel. Tartalmazza a végzárót, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 70 mm-es nyílás az Altira 45x45 szerelvények és moduláris készülékek beszerelésére adapterek segítségével. Anyaga: Alumínium, natúr eloxálva Két 2-modulos adapterhez és alumínium taposócsatornához (18x91) Két 2-modulos adapterhez és PVC taposócsatornához (18x75 Eloxált 333/164/154 1 ISM20607 Eloxált 333/164/154 1 ISM20608 P92209 P92182 P92209 P92616 Négy 2-modulos adapterhez és alumínium taposócsatornához (18x91) Négy 2-modulos adapterhez és PVC taposócsatornához (18x75 Eloxált 613/164/154 1 ISM20610 Eloxált 613/164/154 1 ISM

106 Minioszlopok OptiLine 70 minioszlopok Választék Tartozékok a minioszlopokhoz P92658 P91591 Típus Szín Méretek A/B/C (mm) Fedél Menny. / csomag Rend. Szám Fedél, amely bepattintással rögzíthető a 70 mm-es nyílásba. Földelőfuratokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva Fedél Eloxált 2000/13/71 24 m ISM11950 Adapter 45x45-ös szerelvénymodulokhoz, Altira Adapter, előlappal együtt. Moduláris 45x45-ös Altira szerelvényekhez. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető az adapterbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Két 45x45-ös szerelvénymodulhoz 73/35/140 1 ISM15101 P91594 P92211 Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok lehetővé teszik bekábelezett szerelvények becsúsztatását a dobozba. Anyaga:PC/ABS Doboz 2-modulos Altira 71/42/140 1 ISM15011 adapterhez Rekeszprofil Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az egy- és kétoldalas minioszlopok belső szerelősínjeire kell erősíteni őket, az erősáramú és a gyengeáramú kábelek szétválasztására. A kívánt hosszra darabolható. Anyaga: ABS Rekeszprofil 500/49/50 10 ISM20555 P87191 Díszszalag Díszszalag, amelyet az egy- vagy kétoldalas energiaoszlopok és minioszlopok oldalánl évő vájatokba lehet elhelyezni. Szállítási hossz: 5 m. Anyaga: Szilikon tartalmú gumi Díszszalag Szürke 5000/Ø3.5 5 m ISM20822 P87192 Díszszalag 5000/Ø3.5 5 m ISM20823 P87193 Díszszalag Narancs 5000/Ø3.5 5 m ISM20824 Földelőcsipesz P87196 Földelőcsipesz, a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és az oszloptest összekötésére használható. P85796 Földelőkészlet Sárga/zöld L = 200 L = ISM10953 ISM

107 Minioszlopok OptiLine 70 minioszlopok Választék Tartozékok a minioszlopokhoz P92183 P92182 P92618 P92616 Típus Szín Méretek A/B/C (mm) Padlórögzítő, nyílással a taposócsatornához Menny. / csomag Rend. szám Padlórögzítő elem egy- vagy kétoldalas minioszlophoz. Csavarokkal van a padlóhoz rögzítve. Nyílással rendelkezik a 18x75 vagy 18x91 mm-es taposócsatorna csatlakoztatására. Tömítőgyűrű mellékelve. Anyaga: Alumínium, porfestett Egyoldalas minioszlophoz és 18x91 mm-es alumínium taposócsatornához Kétoldalas minioszlophoz és 18x91 mm-es alumínium taposócsatornához Egyoldalas minioszlophoz és 18x75 mm-es PVC taposócsatornához Kétoldalas minioszlophoz és 18x75 mm-es PVC taposócsatornához Taposócsatorna és tartozékai P92181 P86523 P86521 P86522 Taposócsatorna, alumínium Szürke RAL 9007 Szürke RAL 9007 Szürke RAL 9007 Szürke RAL /100/153 1 ISM /164/154 1 ISM /100/153 1 ISM /164/154 1 ISM20653 Taposócsatorna, amelyet egy háromrekeszes csatornatest és egy fedőlap alkot, 2,5 m-es darabokban szállítva. A csatornatest a szerelés könnyítésére furatokat tartalmaz. A földeléshez való csatlakozáshoz menetes furatokkal is rendelkezik. Használható külön tételként, vagy nyitott padlórögzítős energiaoszloppal kombinálva. Kielégíti a VDE 0634 szabványnak megfelelő terhelési követelményeket (750 N/50 mm 2 ). Anyaga: Alumínium, natúr eloxálva Taposócsatorna Eloxált 18/91/ ISM20660 Taposócsatorna, PVC Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC Taposócsatorna Szürke 18/75/ m ISM20817 RAL 7030 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC Toldóelem Szürke 20/50/78 10 ISM20818 RAL 7030 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC Taposócsatorna könyökelem Szürke RAL /120/ ISM

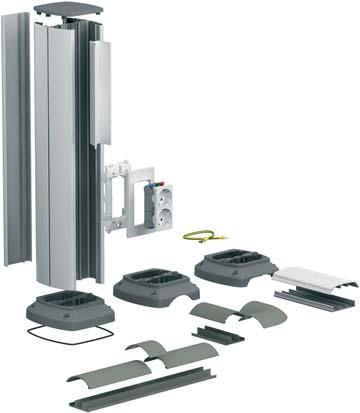

108 Minioszlopok OptiLine 70 minioszlopok Műszaki leírás Minioszlopok és taposócsatorna rendszer Minioszlop 1. Oszloptest 2. Rekeszprofil 3. Fedél 4. Padlórögzítő 5. Tömítőgyűrű 6. Végzáró 7. Adapter előlappal 8. Földelőkészlet Padlószinti betáplálás 9. Padlórögzítő, betápláló nyílással, alumínium csatornákhoz 10. Alumínium taposócsatorna 10a. Alapprofil 10b. Fedél 11. Padlórögzítő, betápláló nyílással, PVC csatornákhoz 12. PVC taposócsatorna 12a. Alapprofil 13b. Fedél 13. Taposócsatorna toldóelem 14. Taposócsatorna könyökelem 4 5 P b b 8 12a b 10a Méretek Padlórögzítők Minioszlopok P93316 P92912 P93315 P

109 Minioszlopok OptiLine 70 minioszlopok Műszaki leírás Kábelkapacitás Rekesz Max. Ø mm Keresztmetszet mm 2 Egyoldalas minioszlop Kétoldalas minioszlop Kábelkapacitás* mm 2 40% 50% 60% * Javasoljuk a kábelkapacitás 40%-os kihasználását P92911 P92913 P92918 P92919 Műszaki adatok és anyagjellemzők Alumínium, sajtolt Specifikáció EN-AW-6063 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Natúr eloxálás vagy porfestés Alumínium, fröccsöntött Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-5 / C Felületkezelés Porfestés Szín Szürke RAL 9007 PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Tűzveszélyesség UL 94 HB Szín Alumínium hatású (festett) PBT, 30% üvegszál erősítéssel Sűrűség 1,52 g/cm 3 Lineáris nyúlás 40-70x10-6 / C Tűzveszélyesség UL 94 HB (1,5 mm) Szín Világosszürke PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín Alumínium hatású (festett) PVC Sűrűség 1,5 g/cm 3 Lineáris nyúlás 60x10-4 / C Fajlagos ellenállás >10 13 Ω cm Vízelnyelés < 0,2% Tűzveszélyesség UL 94 HB Szín Szürke RAL 7030 Védettségi fokozat IP40 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Szabványok, tanúsítványok A termékek kielégítik az alábbi szabványok előírásait:: b SS b IEC A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/ EEC irányelvek alapján. 109

110 Bútorszerelvények OptiLine 70 asztali csatlakozók Bemutatás Asztali csatlakozóegységek 70 mm-es nyílással Az OptiLine 70 asztali csatlakozóegységek rugalmas megoldásokat biztosítanak az erősáramú, távközlési és adatvezetékeknek az irodák és konferenciatermek munkaasztalaihoz való eljuttatására. A csatlakozóegységeket üresen szállítjuk. A kínálat háromféle típusra terjed ki: b Csatlakozóegység két 2-modulos adapter számára b Csatlakozóegység három 2-modulos adapter számára b Csatlakozóegység négy 2-modulos adapter számára Minden egység anyaga natúr eloxált alumínium, minőségi felületi kezeléssel. Megjelenés, kivitel és minőség Az OptiLine asztali csatlakozóegységek anyaga eloxált alumínium, jó minőségű felületi kezeléssel. Minden alkatrész úgy van megtervezve, hogy biztosítsa a megbízható működést és a könnyű szerelést. A csatornatest jól hozzáférhető földelőkötésekkel van kialakítva. Minden csatlakozóegységet előszerelt földelőkészlettel szállítjuk. P99995 P94657 P94658 P90764 P92654 P92652 P P92650 Altira 45x45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. 110

111 Bútorszerelvények OptiLine 70 asztali csatlakozók Bemutatás Minden kiegészítő egy rendelési szám alatt A csatlakozóegységeket készletek formájában szállítjuk, amelyek tartalmazzák az alapprofilt, a végzárókat/asztali rögzítőket, a kábelátvezetőket és a csavarokat. b Könnyű megrendelés egyetlen rendelési szám szükséges b Gyors és könnyű szerelés P P93372 Optimális hosszúság A csatlakozóegységek hossza illeszkedik a 2-modulos Altira adapterek méreteihez. b Gyors és könnyű szerelés, nincs szükség fedelekre b Nincsen térköz a csatlakozóaljzatok között, tökéletes megjelenés Adapterek biztonságos bepattintós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek Szerelődobozok számos funkcióval Minden doboz több kábelbevezetőt tartalmaz, egy beépített, csavarmentes vezetékfeszülés-mentesítőt, valamint megfelelő helyeket a csatlakozóblokkok és a földelőkapcsok bepattintására. b Egyszerű bekötések b Az aljzatok könnyű egyedi betáplálása b Egyszerű kábelfeszülés-mentesítés b A kábelek be is csúsztathatók, nem szükséges átbújtatni b Bekábelezett aljzatok is gyorsan szerelhetők P P P93476 P P P93490 P93590 Tetszetős megjelenés A csatlakozóegységek az asztal síkjához képest 15 os szögben vannak rögzítve. b Tetszetős megjelenés b Könnyű hozzáférés az aljzatokhoz b Háttal egymásnak felszerelve egységes megjelenés Végzárók/asztali rögzítők minden igény kielégítésére A kombinált végzáró és asztali rögzítőelemek lehetővé teszik a csatlakozóegység szerelését, mind az asztallap síkján álló helyzetben, mind az asztallap alá függesztve. Betáplálás a mennyezetről A csatlakozóegységek táplálhatók alumíniumcsövön keresztül is, amely hajlékony védőcsővel csatlakozik a mennyezethez. b Biztonságos kialakítás helyhez kötött munkahelyek számára b Alkalmas mobil vagy állítható munkaasztalokhoz is 111

112 Bútorszerelvények OptiLine 70 asztali csatlakozók Választék Asztali csatlakozóegység készletek P92650 Típus Szín Méretek A/B/C (mm) Asztali csatlakozóegység készlet Menny. / csomag Rend. szám Az asztali csatlakozóegység készlet kettő, három vagy négy 2-modulos adapter befogadására alkalmas, 45x45 mm-es Altira szerelvénymodulokhoz. Tartalmazza az alapprofilt, a végzárókat/asztali rögzítőket, a kábelátvezetőket és a csavarokat. A végzárók/asztali rögzítők lehetővé teszik a csatlakozóegység szerelését mind az asztallap síkján álló helyzetben, mind az asztallap alá függesztve. Anyaga: Alumínium, natúr eloxálva Két 2-modulos adapterhez Eloxált 100/67/286 1 ISM20700 P92652 Három 2-modulos adapterhez Eloxált 100/67/426 1 ISM20701 P92654 Négy 2-modulos adapterhez Eloxált 100/67/566 1 ISM20702 P92656 Végzáró/asztali rögzítő, bevezetőnyílással hajlékony védőcső számára Végzáró/asztali rögzítő, balos vagy jobbos, a fenti asztali csatlakozóegység készlethez, a szükséges csavarokkal. Bevezetőnyílással a Ø25 mm-es hajlékony védőcsőhöz, lehetővé téve a csatlakozóegység egyik vagy másik oldali betáplálását. A végzáró/asztali rögzítő segítségével a csatlakozóegység mind az asztallap síkján álló helyzetben, mind az asztallap alá függesztve szerelhető. Anyaga: Acél, porfestett Végzáró/asztali rögzítő, balos Szürke RAL /61/22 1 ISM20750 P92657 Végzáró/asztali rögzítő, jobbos Szürke RAL /61/22 1 ISM20751 P92210 P91591 Rögzítőkengyel Asztali rögzítőkengyel a fenti csatlakozóegység készlethez. A végzáró/asztali rögzítő felerősítő profilját rögzíti az asztallap síkjához Anyaga: Acél, porfestett Rögzítőkengyel Szürke RAL /55/40 2 ISM20752 Adapter Altira 45x45-ös szerelvénymodulokhoz Adapter, előlappal együtt. Moduláris 45x45-ös Altira szerelvényekhez. A csatlakozókapcsok és a földelőkapocs bepattintással szerelhető az adapterbe. A kábelek feszülésmentesítését vagy extra szigetelést igénylő alkalmazásokban szigetelődobozzal kell kombinálni. A fali szereléshez szükséges Altira előlap is bepattintható az adapterbe. A szerelvények közötti térközök elkerülésére az adapterek egymásba pattinthatók. Anyaga: PC/ABS Adapter két 45x45-ös szerelvény modulhoz 73/35/140 1 ISM15101 P91594 P92184 P90978 Szigetelődoboz adapterekhez Szigetelődoboz, az adapterbe bepattintható. A dobozba be van építve egy csavar nélküli feszülésmentesítő. A csatlakozóblokk és a földelőkapocs bepattintással szerelhető a 2- és 3-modulos méretbe. Tartalmaz még egy kábelkötegelős feszülésmentesítőt. A dobozban található furatok lehetővé teszik bekábelezett szerelvények becsúsztatását a dobozba. Anyaga:PC/ABS Szerelődoboz 2-modulos Altira 71/42/140 1 ISM15011 adapterhez Fedél A fedél bepattintással rögzíthető a 70 mm-es nyílásokba. Földelőfuratokkal kialakítva. Védőfóliába csomagolva szállítjuk, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva Fedél Eloxált 71/13/ m ISM11950 Mennyezeti betáplálócső Kábelbetápláló alumíniumcső, tartalmaz egy alapprofilt elválasztófallal és fedéllel. Átmérője 52 mm. Rendeltetése a kábelek elvezetése mennyezet és a munkaasztal között. Anyaga: Alumínium, natúr eloxálva vagy porfestve Mennyezeti betáplálócső Eloxált 3200/Ø52 1 ISM20800 ISM

113 Bútorszerelvények OptiLine 70 asztali csatlakozók Választék Tartozékok asztali csatlakozóegységekhez P90980 P90977 P90981 Típus Szín Méretek A/B/C (mm) Asztali átvezető Kerek kábelátvezető gyűrű, peremmel és rögzítőszerelvénnyel. Rendeltetése a mennyezeti betáplálócső keresztülvezetése az asztallapon. Anyaga: Alumínium, porfestve Asztali átvezető Szürke RAL 9007 Betápláló adapter Menny. / csomag Rend. szám 70/Ø80 1 ISM20802 ISM20803 Adapter a mennyezeti betáplálócső tetejéhez. Rendeltetése a Ø55 mm-es hajlékony védőcsővel való összekapcsolás. Anyaga: Alumínium, porfestve Adapter Szürke RAL 9007 Hajlékony védőcső Hajlékony védőcső, Ø55 mm, rendeltetése a kábel eljuttatása a mennyezetről a betáplálócsőig. Anyaga: PUR (poliuretán) Hajlékony védőcső Alumínium hatású NCS 25/Ø ISM20804 ISM /Ø55 2 m ISM20806 ISM20807 P86527 P86524 Mennyezeti kábelbevezető Mennyezeti kábel rendeltetése a hajlékony védőcső keresztülvezetése az álmennyezeten. Szereléséhez egy kör keresztmetszetű Ø125 mm-es nyílás szükséges, amelyhez három darab rögzítőfüllel rögzíthető. A csomag tartalmaz továbbá egy furatozott műanyag lemezt a hajlékony kábelcső lezárására, amelyet kábelkötegelővel kell rögzíteni. Ez a lemez használható fúrósablonként is, a Ø125 mm-es átvezető nyíláshoz. Anyaga: PC/ABS Mennyezeti kábelbevezető 89/Ø161 1 ISM20812 Kábeltálca rögzítő Kábeltálca rögzítő, a szükséges kötőelemekkel. Feladata a hajlékony védőcső rögzítése a kábeltálcához. Anyaga: Acél, porfestett Kábeltálca rögzítő 100/15/70 1 ISM20813 P86526 P86525 Mennyezeti rögzítő Mennyezeti rögzítő rendeltetése a hajlékony védőcső rögzítése a falhoz vagy mennyezethez. Rögzítôelemek nélkül. Anyaga: Alumínium, porfestett Mennyezeti rögzítő 50/156/90 1 ISM20816 Áramsín rögzítő Áramsín (pl. Canalis) rögzítő Ø55 mm-es vezetékhez. Rendeltetése a hajlékony védőcső csatlakoztatása az áramsínhez. Anyaga: Acél, porfestett Áramsín rögzítő 105/90/70 1 ISM20815 P85796 P87196 Földelőkészlet A készlet tartalmaz egy földelővezetéket lapos csatlakozókapcsokkal és földelőcsipeszeket. A fedél és az oszloptest összekötésére használható. Földelőkészlet Sárga/zöld L = 200 L = 300 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél ISM10953 ISM10954 Földelőcsipesz 9/9/9 20 ISM

114 Bútorszerelvények OptiLine 70 asztali csatlakozók Műszaki leírás Asztali csatlakozóegység Csatlakozóegység és tartozékai 1 Alapprofil 2 Végzáró/asztali rögzítő 3 Csavarok végzáróhoz / asztali rögzítőhöz 4 Kábelátvezető 5 Szigetelődoboz 6 Adapter előlappal 7 Végzáró/asztali rögzítő, furattal a Ø25 mm hajlékony védőcsőhöz 8. Rögzítőkengyel P Mennyezeti betáplálás Elemek és tartozékok 1 Betáplálócső alapprofil 2 Fedél 3 Asztali átvezető 4 Betápláló adapter 5 Hajlékony védőcső 6 Mennyezeti kábelbevezető rögzítőfülekkel 7 Mennyezeti rögzítő 8 Kábeltálca rögzítő 9 Áramsín rögzítő P91465 Méretek Asztali csatlakozóegység Mennyezeti betáplálócső P93347 P

115 Bútorszerelvények OptiLine 70 asztali csatlakozók Műszaki leírás Kábelkapacitás Rekesz Max. Ø mm Asztali csatlakozóegység Kereszt - metszet mm 2 Kábelkapacitás* mm 2 40% 50% 60% P92920 P92921 Mennyezeti kábelbetápláló P93350 * Javasoljuk a kábelkapacitás 40%-oskihasználását. Műszaki adatok és anyagjellemzők Alumínium Specifikáció EN-AW-6063 Sűrűség 2,7 g/cm 3 Lineáris nyúlás 2,4x10-6 / C Felületi kezelés Natúr eloxálás vagy porfestés Porfestés színe b b Szürke RAL 9007 Acél Specifikáció SS 1142 Sűrűség 7,8 g/cm 3 Lineáris nyúlás 1,2x10-6 / C Felületi kezelés Porfestés Szín b b Szürke RAL 9007 PC/ABS Sűrűség 1,14 g/cm 3 Lineáris nyúlás 70x10-6 / C Fajlagos ellenállás >10 13 Ω cm Vízelnyelés 0,6% Tűzveszélyesség UL 94 HB Szín b b Alumínium hatású b (nem specifikált) PUR (poliuretán) Sűrűség 1,2 g/cm 3 Szín b NCS S 0402-B91G b Alumínium hatású PBT, 30% üvegszál erősítéssel Sűrűség 1,52 g/cm 3 Lineáris nyúlás 40-70x10-6 / C Tűzveszélyesség UL 94 HB (1,5 mm) Szín Világosszürke PC+ASA Sűrűség 1,15 g/cm 3 Lineáris nyúlás 80x10-6 / C Vízelnyelés 0,6% Fajlagos ellenállás >10 13 Ω cm Átütési szilárdság 17 kv/mm Tűzveszélyesség UL 94 HB Szín b b Alumínium hatású Védettségi fokozat Csatlakozóegység Felemelhető egység IP40 IP30 Hőmérséklet-tartomány Működési hőmérséklet -25 C és +60 C között Szabványok A termékek kielégítik az alábbi szabványok előírásait:: b SS : 1989 b IEC A termékek kielégítik a CE jelölés használatának feltételeit a kisfeszültségű termékekre vonatkozó 73/23/EEC és 93/68/EEC irányelvek alapján. 115

116 116

117 Szerelvények Altira Egy praktikus kínálat a 45x45-ös szabványhoz 45x45 mm-es szabványú szerelvények minden funkcióra: csupán egy rendelési szám, egy kiszállított tétel és egyetlen mozdulat a beszerelés. P P90764 P a közvetlen bepattintásra tervezve Az Altira szerelvényekre és OptiLine installációs rendszerre épülő Schneider Electric megoldások kielégítik a funkció, forma, kényelem és biztonság iránti legszigorúbb követelményeket is. Az Altira olyan szerelvények összessége, amelyek közvetlenül bepattinthatók az OptiLine 45 kábelcsatornákba, energiaoszlopokba, minioszlopokba, padlódobozokba és asztali csatlakozó szerelvényekbe. Az Altira és az OptiLine alkotja a Schneider Electric Click-In 45 mm-es rendszerét. Az OptiLine 70 család esetén adaptereket kell használni. Gondosan legyártott, gyorsan és egyszerűen szerelhető, könnyen kiválasztható, moduláris termékcsalád. Az Altira szerelvényekkel minden épülethez mindig megtalálható a jó megoldás. P

118 Szerelvények Altira Forradalmi aljzatok Kettős és hármas csatlakozóaljzatok b A csatlakozóaljzatok megbízható összefűzése egy összekötő elemmel, a méterenkénti nagyobb szerelvénysűrűségért. Minden kombináció lehetséges: 2 + 2, 2 + 3, 3 + 3,... b A 45 mm-es egységek szűk helyigénye miatt az aljzatok nagy pontossággal egymás mellé szerelhetők. Nincsenek térközök, nem kell darabolni a kábelcsatorna fedeleket. b Csatlakozóaljzat változatok: v vörös színű vizuális és mechanikus védőretesz védelem a különleges áramkörök megkülönböztetésére v feszültségjelenlét-jelző fény az áramkörök jelzésére RJ45 csatlakozóaljzatok b Garantáltan magas szintű teljesítménymutatók b Könnyű és megbízható vezetékezés b Egyszerű csatlakoztatás b Kompakt és karcsú formatervezés b Csatlakozók széles választéka, minden igény kielégítésére b Rendelhető Kat 5, Kat 6 és 10 Giga kivitelben b Rendelhető árnyékolatlan (UTP) és árnyékolt (STP) verzióban P90593 P91636 P

119 Szerelvények Altira Forradalmi aljzatok Altira aljzatok Döntött aljzatok esetén a merőleges dugaszok könnyen csatlakoztathatók a padlószintjén futó kábelcsatornákba is, és különösen hasznos, ha az aljzatok energiaoszlopba vagy minioszlopba vannak beszerelve más funkciókkal együtt: 2P+E aljzatok, RJ45 aljzatok, kapcsolók Positioning of earth pin P90759 P90760 P90761 P P Pozíció az energiaoszlopban: b Jobb felé fordított földelő érintkezők Pozíció a kábelcsatornában: b Bal felé fordított földelő érintkezők b Tartós, könnyen tisztítható aljzatok b Kiváló tartóerő a mechanikai reteszelés révén P98742 b Az aljzatok gyors, szerszám nélküli összeszerelése és szétszerelése. b Egyszerű és praktikus: csupaszítsa le a vezetéket és csúsztassa a helyére. b Az ellentétes pólusú kettős végződések révén a kábelek könnyen vezethetők a kábelcsatornában és könnyen beszerelhetők a dobozokba. P90695 TV/FM csatlakozóaljzatok b A koaxiális kábelek könnyű, kényelmes bekötése. b A koaxiális kábel közvetlenül rácsavarozható a 360 -ban elforgatható csatlakozóra. 119

120 Szerelvények P77260 P77264 ALB45051 P77267 P77259 ALB45056 Altira Betétek Vezérlőszerkezetek Kapcsolók 16 A, 250 V AC csavarmentes Váltókapcsoló Kettős váltókapcsoló Kétpólusú kapcsoló Keresztkapcsoló P77425 P77426 Rendelési szám Rendelési szám Rendelési szám Rendelési szám ALB45051 ALB45056 ALB45053 ALB45054 b két áramkör egyidejű kapcsolása b a keresztkapcsolóval és két váltókapcsolóval a világítás 3 pontról vezérelhető b bekötés: Kapcsolók 20 A, 250 V AC csavarral Váltókapcsoló Kettős váltókapcsoló Kétpólusú kapcsoló P77421 P77422 Rendelési szám Rendelési szám Rendelési szám ALB45021 ALB45026 ALB45024 b két áramkör egyidejű kapcsolása P77496 P77494 P77497 Ph N E96907 ALB45026 ALB45024 VV VV P77268 P77270 Nyomógombok 16 A, 250 V csavarmentes Egypólusú Kettős egypólusú nyomógomb nyomógomb P77427 P77498 Váltókapcsoló + egypólusú nyomógomb P77499 Ph N E96908 ALB45060 ALB45063 Rendelési szám Rendelési szám Rendelési szám ALB45060 ALB45063 ALB45065 b záró érintkező b záró vagy bontó érintkező (vezetékezéstől függ) VV VV P77275 P77274 Világító vezérlőszerkezetek Kapcsolók 16 A, 250 V csavarmentes (lámpa nélkül) Váltókapcsoló jelzőlámpával Váltókapcsoló jelzőlámpával + váltókapcsoló Váltókapcsoló + lapos jelzőlámpa betét P77273 P77501 P77500 P77431 ALB45077 P77269 ALB45076 Rendelési szám Rendelési szám Rendelési szám ALB45077 ALB45076 ALB45078 b A lámpák és lámpaburák kiválasztásához lásd a Világító jelzőlámpák részt Nyomógombok 16 A, 250 V AC csavarmentes (lámpa nélkül) Egypólusú nyomógomb jelzőlámpával Egypólusú nyomógomb világító címketartóval Egypólusú nyomógomb jelzőlámpával + egypólusú nyomógomb P77430 P77428 P77429 ALB45072 ALB45062 Rendelési szám Rendelési szám Rendelési szám ALB45072 ALB45062 ALB45070 b záró érintkező b A lámpák és lámpaburák kiválasztásához lásd a Világító jelzőlámpák részt 3-féle bekötési lehetőség E67618 E67619 E67620 Bekötés jelzőlámpához (jelző be, lámpa ki) Bekötés kereső lámpához (lámpa folyamatosan világít) Bekötés ellenőrző lámpához (jelző be, lámpa be) 120

121 Szerelvények Altira Betétek P77280 P77281 Azonosított billentyűk Ha egy szerelvényt azonosítani kíván, a kapcsoló vagy az egyszeres ill. kettős nyomógomb fedőlapja helyére egyszerűen szereljen egy címketartós (vagy ventilátor jellel ellátott) billentyűt. ALB45091 ALB45092 Megnevezés Rend. szám Billentyű címketartóval 1 db 45 mm ALB db 22,5 mm ALB45092 Billentyű ventilátor jelöléssel 1 db 45 mm ALB45095 Billentyű 0/1 jelöléssel (bal) ill. ventilátor jelöléssel (jobb) 2 db 22,5 mm ALB45096 Vakfedelek Takarólemez 45x45 mm Takarólemez betét 22,5x45 mm P77356 P77355 P77477 P77929 Rendelési szám Rendelési szám ALB45570 ALB45571 b beszerelés egy funkció helyére b egy kettős vezérlőszerkezet (kapcsoló vagy nyomógomb) egyikének takarása ALB45571 ALB45570 P77282 P77283 Szerelvények fejlesztése Egy alapszerelvény világító szerelvénnyé való átalakítása Ha egy kapcsolót vagy nyomógombot át kíván alakítani, használjon jelzőlámpás billentyűt és lámpát. Megnevezés Rend. szám Billentyű jelzővel 1 darab 45 mm ALB45093 (lámpa nélkül) 2 darab 22,5 mm ALB45094 ALB45093 ALB45094 Egy 16 A-es kapcsoló átalakítása nyomógombbá b rugó a váltókapcsoló szerkezet felső részébe szerelve: az 1-es érintkező záró érintkezőként, a 2-es érintkező nyitó érintkezőként működik. b rugó a váltókapcsoló szerkezet alsó részébe szerelve: a 2-es érintkező záró érintkezőként, az 1-es érintkező nyitó érintkezőként működik. P77279 Megnevezés Rend. szám Rugós nyomógomb 10-es csomag ALB57944 ALB57944 Lámpák Megnevezés Lámpa kapcsolóhoz, 12 V DC, 0,4 W Rend. szám 12 V CC 0,4 W ALB V CC 0,8 W ALB V AC 0,5 ma energiatakarékos ALB ,5 ma extra fényerővel ALB

122 Szerelvények Altira Betétek Komfort vezérlők Fényerőszabályzók választéka P77290 P77291 P77292 P77293 ALB45190 ALB45192 ALB45194 ALB W 350 W 20 W 350 W 20 VA 350 VA 20 VA 350 VA 20 VA 350 VA 15 W 60 W 20 W 200 W 20 W 350 W 40 W 400 W 40 W 400 W 40 VA 400 VA 400 VA 1-10 V 40 W 1000 W 40 W 1000 W 40 VA 1000 VA 60 W 600 W Terhelések P77989 P77996 P77997 P77998 P77995 P77991 P77991 P77993 P77990 P77994 izzólámpák 230 V AC halogén lámpák törpefeszültségű halogén lámpák ferromágneses transzformátorral (nem toroid) törpefeszültségű lámpák toroid transzformátorral törpefeszültségű halogén lámpák elektronikus transzformátorral b fénycső, 26 vagy 38 mm, 1-10 V elektronikus előtéttel b fénycső, 36 W, 10 elektronikus előtéttel (1-10 V) b fénycső, 2 x 16 W, 26 vagy 30 mm, 5 elektronikus előtéttel b maximum 50 elektronikus előtét (1-10 V) vezérlése külső jelfogóról kompakt fénycsövek ventilátorok konvektorok motorok Bekötés egy kapcsoló helyére beszerelve nyomógombokkal vezérelhető: max. 25 nyomógomb a környezetben Fényerőszabályzók Univerzális nyomógombos fényerőszabályzó VA P77290 P77440 P77401 Rendelési szám ALB45190 b kielégíti az EN jelű zavarszűrési (EMC) szabványt L L ALB45190 N 230 V~ M P77293 P77291 Fényerőszabályzó forgógombok Forgógomb 400 VA, Forgógomb 400 VA, Forgógomb (RL) 1 10 V, fénycsövekhez 1 10 V, váltókapcsolós VA 4-vezetékes bekötés 2-vezetékes bekötés 3-vezetékes bekötés P77507 P77441 P77442 Rendelési szám Rendelési szám Rendelési szám ALB45194 ALB45192 ALB45195 ALB45195 ALB45194, ALB45192 L +- P77403 P77402 P77404 L N 230 V~ NL +- L N 230 V~ b max. vezérlő áram 200 ma b kielégíti az EN jelű zavarszűrési (EMC) szabványt. Megjegyzés: az összes fényerőszabályzó mélysége 32 mm. 122

123 Szerelvények Altira Betétek Mozgásérzékelők választéka P77287 P77286 ALB45113 ALB W 40 W 300 W 2000 W 40 W 300 W 1050 VA 1150 VA 2000 VA p.f VA 200 VA 2300 W 40 W 300 W p.f VA Loads P77989 P77996 P77997 P77999 P77995 P77991 P77993 P77990 P77994 izzólámpák 230 V AC halogén lámpák törpefeszültségű halogén lámpák ferromágneses transzformátorral (nem toroid) törpefeszültségű halogén lámpák elektronikus transzformátorral 26 vagy 38 mm fénycsövek kompakt fénycsövek ventilátorok konvektorok kontaktorok Bekötés párhuzamos kapcsolás: terhelésenként max. 2 érzékelő max. 5 nyomógomb felhasználási lehetősége Mozgásérzékelők 180 P77286 Automatikusan vezérlik a világítás bekapcsolását a közlekedő folyosókon: b érzékelési szög: teljes 180, részleges 90 balra vagy jobbra b érzékelési tartomány: 9 x 18 m b jelenléti tartomány: 6 x 12 m (mozgás ± 10 cm, 1 m/s) b késleltetés beállítható 2 mp és 20 perc között b fényerő-küszöb beállítható 5 és lux között b szerelési magasság: 1,20 m és 2,15 m b védettségi fok: IP20 9 m 12 m 18 m 6 m 18 m ALB m P77287 Univerzális 8A 3-vezetékes bekötés P77505 Rezisztív 300 W 2-vezetékes bekötés P77438 Rendelési szám Rendelési szám ALB45113 ALB45112 ALB45113 N L P77971 L N L P V~ N L 230 V~ N b választható üzemmód: v automatikus üzemmód: független működés v manuális üzemmód: nyomógombokkal kombinálva v segéd üzemmód: egy másik érzékelővel kombinálva b választható üzemmód: v automatikus üzemmód: független működés v manuális üzemmód: nyomógombokkal kombinálva 123

124 Szerelvények Altira Betétek Időkapcsoló 8 A, 2 mp 12 perc késleltetés P77289 P77440 P77961 ALB45139 Rendelési szám ALB45139 b késleltetés 2 mp és 12 perc között b rezisztív, kapacitív vagy induktív terhelés: 1840 W/VA b jelfogó 8 A, 230 V b távvezérlés: v nyomógombokkal: maximum 25 v jelzőlámpás nyomógombokkal: maximum 5 b a kapcsoló Be állapotát jelző LED-del szerelve b opcionális bekapcsolás hagyományos nyomógombbal b kék színű éjszakai jelzőlámpát is tartalmaz b kielégíti az EN jelű zavarszűrési (EMC) szabványt M L N 230 V~ L L N Termosztát 8 A, 230 V AC P77288 ALB45120 P77439 Rendelési szám ALB45120 b alkalmas fűtés és légkondicionálás szabályozására b beállítási tartomány 5 és 30 C között b tápfeszültség: 230 V AC b potenciálmentes érintkezők b megszakítási kapacitás: v rezisztív: 8 A (p.f. = 1), 230 V AC v induktív: 8 A (p.f. = 0,6), 230 V AC v motor: 2 A v 24 V: 1 A b a kapcsoló Be állapotát jelző LED-del szerelve b a beállított hőmérsékleti érték kijelzése NO C NC N L L N 230 V P77960 M 124

125 Szerelvények Altira Betétek Redőnykapcsolók Egypólusú redőnykapcsoló 16 A Redőny nyomógomb 16 A P77277 P77432 P77502 Rendelési szám Rendelési szám ALB45087 ALB45089 b A redőny felemelés és leeresztés vezérlése b A redőny felemelés és leeresztés vagy az automata készülék vezérlése impulzus utasításokkal ALB45087 E67629 E67630 P77261 Biztonsági vezérlők Egypólusú kulcsos kapcsoló, 3-állású, 16 A P77423 Egypólusú kulcsos nyomógomb, 3-állású, 10 A P90696 ALB45030 Rendelési szám Rendelési szám ALB45030 ALB45031 b 3 kulcspozíció, semleges állással b reteszelt működés a 3 pozícióban b kulcs kihúzása a 3 pozícióban b kulcs típusa: KN n 640 b 3 kulcspozíció, semleges állással b reteszelt működés középállásban b kulcs kihúzása a semleges állásban b kulcs típusa: RONIS n 601 P93373 Egypólusú kulcsos vészleállító nyomógomb, 10 A P93423 Egypólusú vészleállító nyomógomb csavaros kioldással, 10 A P93424 Rendelési szám Rendelési szám ALB45032 ALB45033 ALB45032 P77262 Kártyás kapcsoló 10 A Kettős kártyás váltókapcsoló 10 A 10 A rezisztív terhelésekhez, 2 A motorokhoz 10 A rezisztív terhelésekhez, 2 A motorokhoz P77424 P77495 ALB45035 Rendelési szám Rendelési szám ALB45035 ALB45036 b lehetővé teszi egy áramkör bekapcsolását egy kódkártya behelyezésével b tápfeszültség: 230 V AC b fénycsövek mágneses előtéttel: 1000 W b jelfogók és ventilátorok: 700 W b izzólámpák, törpefeszültségű halogén lámpák 12 V vagy 24 V, konverterrel: 500 W b törpefeszültségű halogén lámpák 12 V vagy 24 V, transzformátorral: 100 W 125

126 Szerelvények Altira Betétek Erősáramú csatlakozóaljzatok Egyszeres csatlakozóaljzatok 16 A 250 V AC 2P+E 45 gyermekvédelemmel b döntött 45 -os pozíció b csavar nélküli csatlakozókapcsok Egyszeres 2 P + E 2 P + E védőretesszel P77308 P93375 P77453 P93425 Típus Rendelési szám Rendelési szám Egyszeres fehér ALB45282 vörös ALB45283 vörös ALB45286 ALB45282 ALB45286 Kettős, hármas csatlakozóaljzatok 16 A 250 V AC 2P+E 45 gyermekvédelemmel b döntött 45 -os pozíció b csavar nélküli csatlakozókapcsok b gyors és kompakt villamos összekapcsolási lehetőség Kettős csatlakozóaljzatok 2 P + E 2 P + E védőretesszel P93377 P93426 P93430 ALB45253 Típus Rend. sz. Rend. sz. Kettős fehér ALB45252 vörös ALB45254 vörös ALB45256 Világító kettős fehér ALB45253 vörös ALB45255 vörös ALB45257 Hármas csatlakozóaljzatok 2 P + E 2 P + E védőretesszel P93386 P93432 P93436 Típus Rend. sz. Rend. sz. Hármas fehér ALB45262 ALB45266 vörös ALB45264 vörös ALB45266 Világító hármas fehér ALB45263 vörös ALB45265 vörös ALB45267 Kiegészítő Rend. sz. Rend. sz. Összekötő elem ALB45291 ALB45291 P81731 P77311 Védőretesz biztonsági aljzatokhoz b 2P+E dugóra szerelve, az összes biztonsági aljzathoz csatlakoztatható Megnevezés Rend. sz. ALB45290 ALB45291 gyors és biztonságos villamos összekapcsoláshoz Védőretesz kioldó ALB

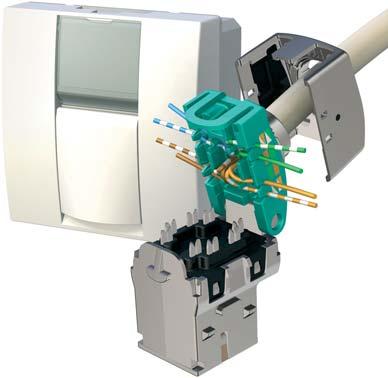

127 Szerelvények Altira Betétek Hang adat kép P93242 RJ45 adataljzatok b Bontható csatlakozó b RoHS kompatibilis b Csatlakozók széles választéka minden igény kielégítésére: v Rendelhető Kat 5, Kat 6 és 10 Giga kivitelben v Rendelhető árnyékolatlan és árnyékolt változatban v Árnyékolatlan változatok U-UTP kábelekhez v Árnyékolt változatok F-UTP / U-FTP / S-FTP kábelekhez b Fedőlapok tartozékai: v Lehúzható redőny v Címketartó címkével b Az aljzat pozíciója szabadon megválasztható minden Optiline elem (energiaoszlopok, kábelcsatorna ) esetén b Garantált teljesítménymutatók b Könnyű és megbízható vezetékezés célszerszámok nélkül b Vizuális vezetékezési színkód a csatlakozón b Kábelek gyors csatlakoztatása szorítókapcsokkal b Kompakt formatényező Árnyékolatlan Árnyékolt Egyszeres Kettős Egyszeres Kettős Kat 5 P90704 P93439 P90705 P93440 ALB45301 Kat 6 Kat 10 Gigabit Ethernet Rend. sz. Rend. sz. Rend. sz. Rend. sz. ALB45300 ALB45340 ALB45301 ALB45341 P90706 P93441 Rend. sz. Rend. sz. Rend. sz. Rend. sz. ALB45302 ALB45342 ALB45303 ALB45343 P90707 P90708 P93442 P93443 Rend. sz. Rend. sz. ALB45304 ALB45344 P90732 P93240 Telefon aljzatok Telefon aljzat RJ12 MJ6/6 Pole Jack Egyszeres Kettős P90734 P90735 Rend. sz. Rend. sz. ALB45313 ALB45314 ALB45313 ALB

128 Szerelvények P77322 P77314 ALB45311 P77318 Altira Betétek TV / FM / SAT / Hifi aljzatok Hátoldali csatlakozás 1 bemenet 1 bemenet 1 bemenet Előoldali csatlakozás 1 kimenet (TV) 1 kimenet (SAT) 2 kimenet (TV + FM) P77456 Rendelési szám Rendelési szám Rendelési szám ALB45311 ALB45312 ALB45327 Előoldali csatlakozás IEC csapos b b IEC hüvelyes b F típus hüvelyes b Specifikus jellemzők csapos csatlakozó, b 500 ma áram árnyékolt 9,52 mm áteresztése Hátoldali csatlakozás 2 bemenet (TV/FM + SAT) Elsőoldali csatlakozás 3 kimenet (TV + FM + SAT) P bemenet + 1 kimenet 2 kimenet (TV + FM) P77461 b FM átmenő b az összes TV / FM szerelési típushoz b hálózati kábelekhez ajánlott 2 bemenet (TV/FM + SAT 3 kimenet (TV + FM + SAT) ALB45327 ALB45322 P90716 P77459 P77458 Hátoldali csatlakozás Szoros és elforgatható csatlakozás egy merőleges koaxiális dugasszal E98605d Rendelési szám Rendelési szám Rendelési szám ALB45329 ALB45324 ALB45322 Előoldali csatlakozás IEC csapos b b b IEC hüvelyes b b b F típus hüvelyes b b Specifikus jellemzők b visszirányú csatorna a TV kapcson b leágazás egy második aljzathoz b az összes TV/FM szerelési típushoz b 500 ma áram áteresztése b hálózati kábelekhez ajánlott P77327 Hangszóró aljzatok Hangszóró aljzat Egyszeres P77463 Kettős P77464 Rendelési szám Rendelési szám ALB45387 ALB45388 b rugós csatlakozókapcsok ALB45388 P77357 Kábelkivezetések b 1 kábelszorító kapocs egy 6 és 12 mm közötti átmérőjű kábelhez Kábelkivezetés (6 12 mm átmérőjű kábel) Rendelési szám P77478 ALB45596 minden készüléktípus csatlakoztatható ALB

129 Szerelvények Altira Betétek Világító jelzőlámpák Lapos világító jelző (lámpa nélkül) P77351 P77476 Típus Rend. sz. szín vörös ALB45545 zöld ALB45546 narancs ALB45547 színtelen ALB45548 ALB45545 Lapos világító jelző 2x22,5 mm-es burához (lámpa nélkül) P77337 P77339 P P P77475 Típus alapszerelvény 2 x 22,5 mm-es lapos burás jelzőhöz Rend. sz. ALB45520 ALB45520 ALB45526 Kombinált világító jelző (lámpa nélkül) P77276 P77431 Típus váltókapcsoló 16 A + lapos világító jelző alap Rend. sz. ALB45078 ALB45078 Burák P77475 Típus Rend. sz. 22,5 mm-es bura vörös ALB45525 zöld ALB45526 narancs ALB45527 színtelen ALB45528 Lámpa lapos világító jelzőhöz Rend. sz. lámpa 12 V DC ALB V DC ALB V AC ALB45532 LED lámpa lapos világító jelzőhöz Rend. sz. lámpa 12 V DC ALB V DC ALB V AC ALB45542 Hangjelző Berregő P77336 P77473 Típus Rend. sz. Berregő 24 V DC, 8 V vagy 230 V AC ALB45512 ALB

130 Szerelvények Altira Fali szerelés Rögzítőkeretek P77358 P77360 P77362 P77364 Takarókeretek Rendelési szám ALB45650 P77930 Csavaros rögzítés 4 ponton P77479 Típus 1 modulos ALB45621 ALB45650 ALB45654 Csavaros rögzítés 4 rögzítési ponton P77482 P betét vízszintesen egymás mellett ALB45624 ALB45654 ALB45652 Csavaros rögzítés 4 rögzítési ponton középpontok között 71 mm P77479 P77479 P modulos vízszintes (71 mm) 2 x ALB45621 ALB45652 ALB45655 Csavaros rögzítés 4 rögzítési ponton középpontok között 71 mm P77479 P77479 P modulos függőleges (71 mm) 2 x ALB45621 Csavaros rögzítés 4 rögzítési ponton ALB45656 P77483 P77934 ALB betét vízszintesen egymás mellett ALB45656 ALB45626 P77479 P77479 ALB45657 P77479 P modulos vízszintes (71 mm) Csavaros rögzítés 4 rögzítési ponton középpontok között 71 mm 3 x ALB45621 ALB45657 ALB45658 P77484 P P77479 Csavaros rögzítés 4 rögzítési ponton középpontok között 71 mm 3 x ALB45621 ALB x 3 betét vízszintesen egymás mellett ALB45658 P77479 ALB45659 P77479 P modulos függőleges (71 mm) ALB45628 Csavaros rögzítés 4 rögzítési ponton
