DLP szerelvényezhetô kábelcsatorna-rendszer: lenyûgözô tempó és rugalmasság

Átírás

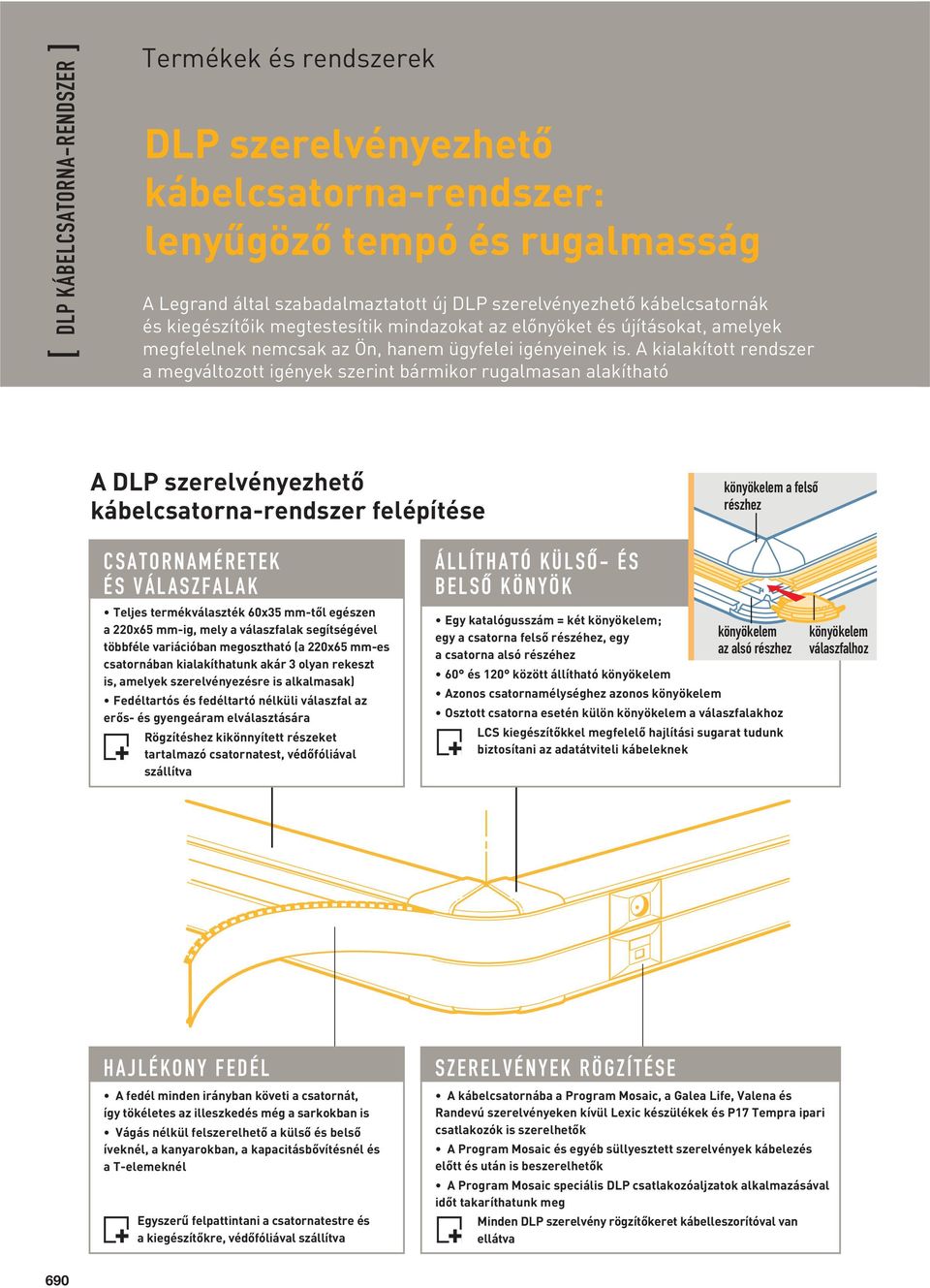

1 [ DLP KÁBELCSATORNA-RENDSZER ] Termékek és rendszerek DLP szerelvényezhetô kábelcsatorna-rendszer: lenyûgözô tempó és rugalmasság A Legrand által szabadalmaztatott új DLP szerelvényezhetô kábel csatornák és kiegészítôik megtestesítik mindazokat az elônyöket és újításokat, amelyek megfelelnek nemcsak az Ön, hanem ügyfelei igényeinek is. A kialakított rendszer a megváltozott igények szerint bármikor rugalmasan alakítható A DLP szerelvényezhetô kábelcsatorna-rendszer felépítése könyökelem a felsô részhez CSATORNAMÉRETEK ÉS VÁLASZFALAK Teljes termékválaszték 60x35 mm-tôl egészen a 220x65 mm-ig, mely a válaszfalak segítségével többféle variációban megosztható (a 220x65 mm-es csatornában kialakíthatunk akár 3 olyan rekeszt is, amelyek szerelvényezésre is alkalmasak) Fedéltartós és fedéltartó nélküli válaszfal az erôs- és gyengeáram elválasztására Rögzítéshez kikönnyített részeket tartalmazó csatornatest, védôfóliával szállítva ÁLLÍTHATÓ KÜLSÔ- ÉS BELSÔ KÖNYÖK Egy katalógusszám = két könyökelem; egy a csatorna felsô részéhez, egy a csatorna alsó részéhez 60 és 120 között állítható könyökelem könyökelem az alsó részhez Azonos csatornamélységhez azonos könyökelem Osztott csatorna esetén külön könyökelem a válaszfalakhoz LCS kiegészítôkkel megfelelô hajlítási sugarat tudunk biztosítani az adatátviteli kábeleknek könyökelem válaszfalhoz HAJLÉKONY FEDÉL A fedél minden irányban követi a csatornát, így tökéletes az illeszkedés még a sarkokban is Vágás nélkül felszerelhetô a külsô és belsô íveknél, a kanyarokban, a kapacitásbôvítésnél és a T-elemeknél Egyszerû felpattintani a csatornatestre és a kiegészítôkre, védôfóliával szállítva SZERELVÉNYEK RÖGZÍTÉSE A kábelcsatornába a Program Mosaic, a Galea Life, Valena és Randevú szerelvényeken kívül Lexic készülékek és P17 Tempra ipari csatlakozók is szerelhetôk A Program Mosaic és egyéb süllyesztett szerelvények kábelezés elôtt és után is beszerelhetôk A Program Mosaic speciális DLP csatlakozóaljzatok alkalmazásával idôt takaríthatunk meg Minden DLP szerelvény rögzítôkeret kábelleszorítóval van ellátva 690

2 Hogyan válasszunk? 1 A csatornatest kiválasztása Az áramtípusonként alkalmazott rekeszek számának és a kábelek mennyiségének függvényében tudjuk meg határozni az igényeknek legjobban megfelelô csatornaméretet Ebben segítséget nyújt a csatornában elhelyezhetô kábelmennyiséget tartalmazó kiválasztási táblázat ( oldal) 2 Kiegészítôk kiválasztása A kiválasztási táblázat segítsé gével ( oldal) egyszerûen ki tudjuk választani a DLP szerel vényezhetô kábelcsatorna-rendszer összeállításához szükséges kiegészítôket A hajlékony fedél, állítható könyök- és faláttörés-takaró elemek, a kapacitásbôvítô és a többfunkciós kiegészítôk úgy lettek kialakítva, hogy gyorsabbá és hatékonyabbá tegyék a kivitelezési munka minden fázisát 3 A szerelvény kiválasztása A kábelcsatornába a Program Mosaic, a Galea Life, Valena és Randevú szerelvényeken kívül Lexic készülékek és P17 Tempra ipari csatlakozók is szerelhetôk A Program Mosaic és egyéb süllyesztett szerelvényekbôl a rögzítôkeretek segítségével két, három, akár négy szerelvényt is egymás mellé tudunk illeszteni A Program Mosaic sinezett DLP csatlakozóaljzatok alkalmazásával idôt takaríthatunk meg MIÉRT ALKALMAZZUNK KIEGÉSZÍTÔKET? Szabványoknak való megfelelés és idômegtakarítás érdekében A különbözô szabványok kötelezô elôírásokat tartalmaznak a villamos és informatikai hálózatok kivitelezésével kapcsolatban: erôs- és gyengeáram elválasztása a hálózat teljes hosszában, érintésvédelmi szempontok betartása; a kábelcsatornarendszer belsejéhez csak külön szerszámmal lehet hozzáférni, strukturált hálózatoknál az adatátviteli kábeleknek megfelelô haj lítási sugár biztosítása az adatvesztés elkerülése érdekében; a kábel keresztmetszeténél 8-szor nagyobb hajlítási sugár biztosítása, szerelvények és kábelek csatlakozásának védelme A Legrand a DLP rendszer valamennyi csatornáját és kiegé szítô jét úgy fejlesztette ki, hogy ezeknek a követelményeknek magas szinten megfeleljen és alkalmazásával idôt takarítsunk meg A tökéletes és magas színvonalú munka érdekében A DLP rendszer elemeinek használatával egy környezettel harmonizáló, funkcionálisan minden igényt kielégítô végeredményt kapunk TOVÁBBI SEGÍTSÉG A KIVÁLASZTÁSHOZ Kiválasztási táblázat a csatornában elhelyezhetô kábelmennyiség alapján ( oldal) Kiválasztási táblázat csatornához és kiegészítôkhöz ( oldal) DLP speciális Program Mosaic csatlakozóaljzatok (641. oldal) Szerelési útmutatók, használati utasítások További információk a oldalon Kérdése van? Hívja ingyenesen Szakmai Vevôszolgálatunkat a zöldszámon! 691

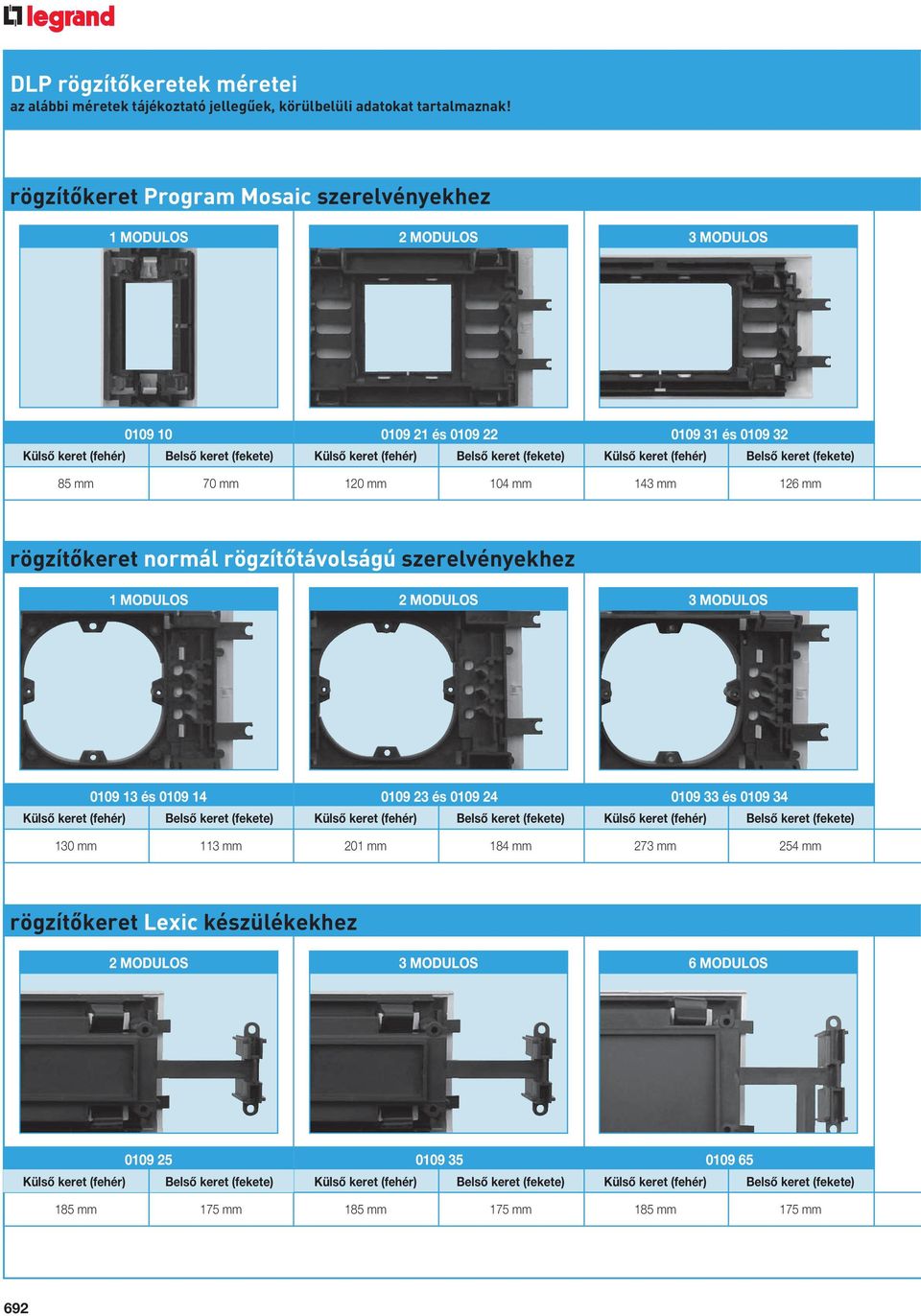

3 DLP rögzítôkeretek méretei az alábbi méretek tájékoztató jellegûek, körülbelüli adatokat tartalmaznak! rögzítôkeret Program Mosaic szerelvényekhez 1 MODULOS 2 MODULOS 3 MODULOS Külsô keret (fehér) Belsô keret (fekete) 85 mm 70 mm és Külsô keret (fehér) Belsô keret (fekete) 120 mm 104 mm és Külsô keret (fehér) Belsô keret (fekete) 143 mm 126 mm rögzítôkeret normál rögzítôtávolságú szerelvényekhez 1 MODULOS 2 MODULOS 3 MODULOS és Külsô keret (fehér) Belsô keret (fekete) 130 mm 113 mm és Külsô keret (fehér) Belsô keret (fekete) 201 mm 184 mm és Külsô keret (fehér) Belsô keret (fekete) 273 mm 254 mm rögzítôkeret Lexic készülékekhez 2 MODULOS 3 MODULOS 6 MODULOS Külsô keret (fehér) Belsô keret (fekete) 185 mm 175 mm Külsô keret (fehér) Belsô keret (fekete) 185 mm 175 mm Külsô keret (fehér) Belsô keret (fekete) 185 mm 175 mm 692

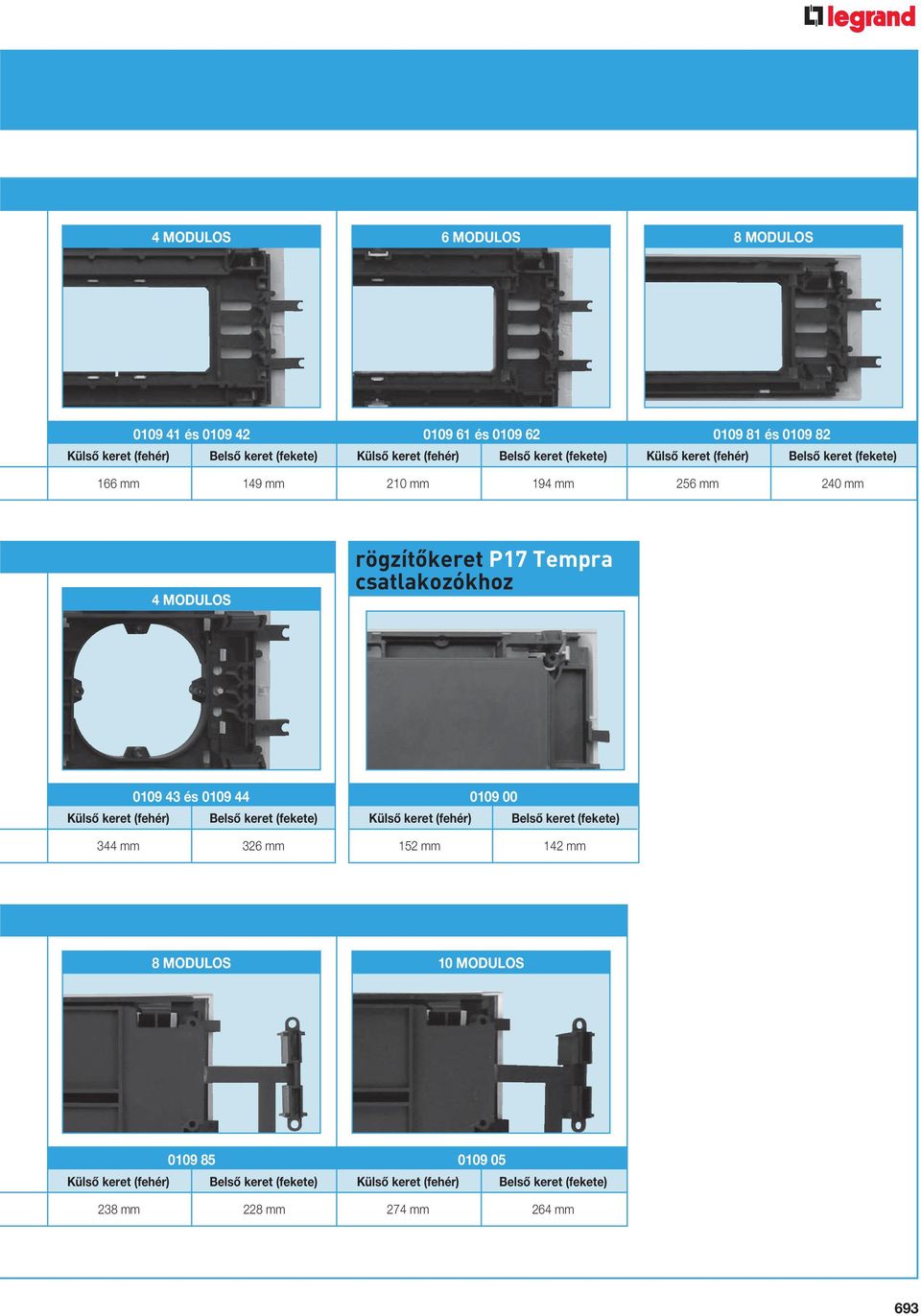

4 4 MODULOS 6 MODULOS 8 MODULOS és Külsô keret (fehér) Belsô keret (fekete) 166 mm 149 mm és Külsô keret (fehér) Belsô keret (fekete) 210 mm 194 mm és Külsô keret (fehér) Belsô keret (fekete) 256 mm 240 mm 4 MODULOS rögzítôkeret P17 Tempra csatlakozókhoz és Külsô keret (fehér) Belsô keret (fekete) 344 mm 326 mm Külsô keret (fehér) Belsô keret (fekete) 152 mm 142 mm 8 MODULOS 10 MODULOS Külsô keret (fehér) Belsô keret (fekete) 238 mm 228 mm Külsô keret (fehér) Belsô keret (fekete) 274 mm 264 mm 693

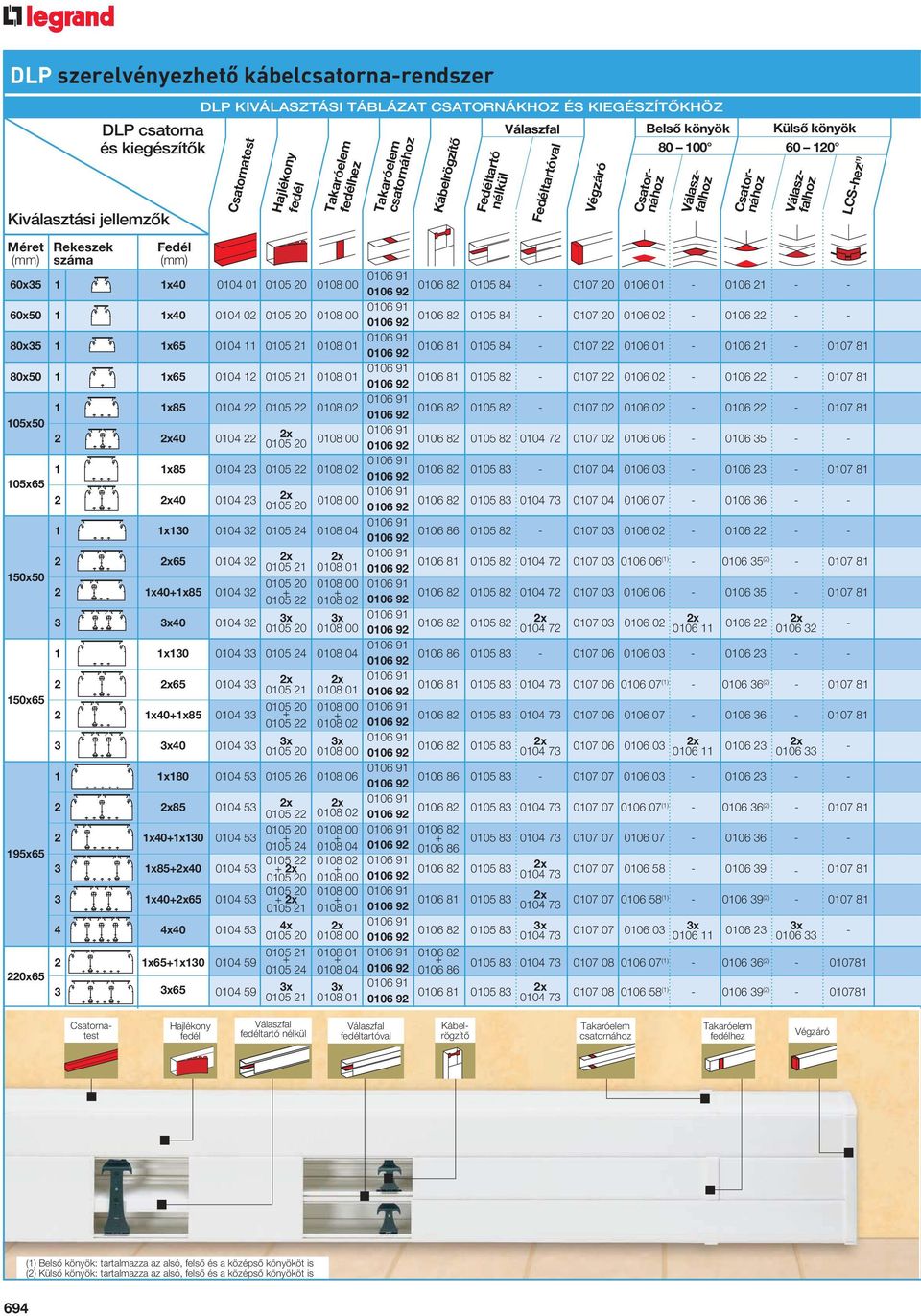

5 DLP szerelvényezhetô kábelcsatorna-rendszer DLP csatorna és kiegészítôk Kiválasztási jellemzôk fedél Takaróelem fedélhez Külsô könyök Méret Rekeszek Fedél (mm) száma (mm) 60x35 1 1x x50 1 1x x35 1 1x x50 1 1x x50 1 1x x65 1 1x x x (1) (2) x40+1x x x 3x x65 195x65 DLP KIVÁLASZTÁSI TÁBLÁZAT CSATORNÁKHOZ ÉS KIEGÉSZÍTÔKHÖZ Válaszfal Belsô könyök Csatornatest Hajlékony Takaróelem csatornához Kábelrögzítô 1 1x (1) (2) x40+1x x x 3x x (1) (2) x40+1x x x (1) (2) x x x x x x65+1x (1) (2) x65 3 3x x 3x (1) (2) Fedéltartó nélkül Fedéltartóval Végzáró nához falhoz Csatornához Válaszfalhoz Csator- Válasz- LCS-hez (1) Hajlékony fedél Válaszfal fedéltartó nélkül Válaszfal fedéltartóval Csatornatest Kábelrögzítô Takaróelem csatornához Takaróelem fedélhez Végzáró (1) Belsô könyök: tartalmazza az alsó, felsô és a középsô könyököt is (2) Külsô könyök: tartalmazza az alsó, felsô és a középsô könyököt is 694

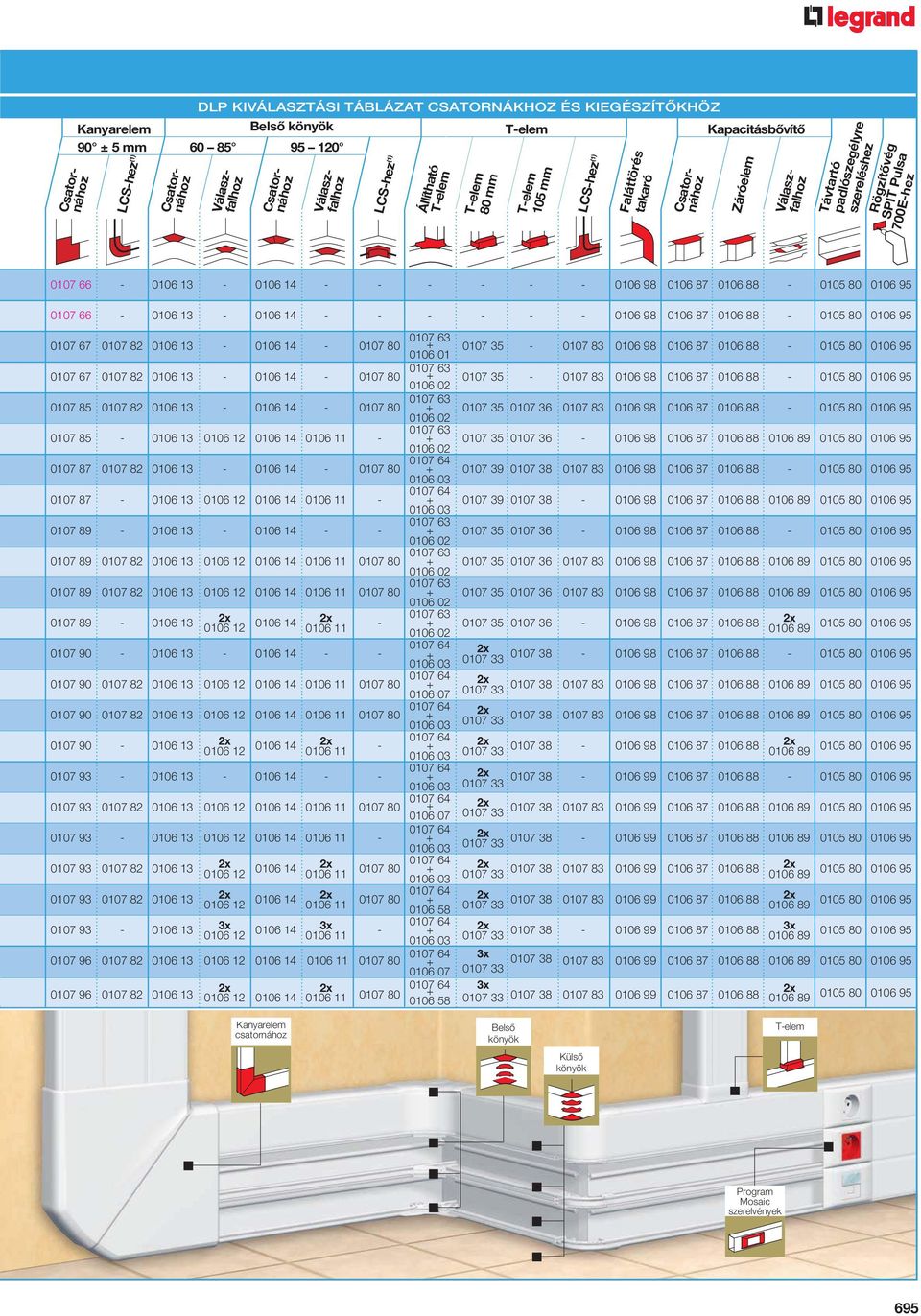

6 Kanyarelem 90 ± 5 mm LCS-hez (1) DLP KIVÁLASZTÁSI TÁBLÁZAT CSATORNÁKHOZ ÉS KIEGÉSZÍTÔKHÖZ Belsô könyök LCS-hez (1) Állítható T-elem T-elem 80 mm T-elem T-elem 105 mm LCS-hez (1) Faláttörés takaró falhoz Csatornához Kapacitásbôvítô Záróelem Csatornához Válaszfalhoz Csatornához Válaszfalhoz Csatornához Válasz- Távtartó szereléshez padlószegélyre SPIT Pulsa 700E-hez Rögzítôvég x x x x x Kanyarelem csatornához Belsô könyök Külsô könyök T-elem Program Mosaic szerelvények 695

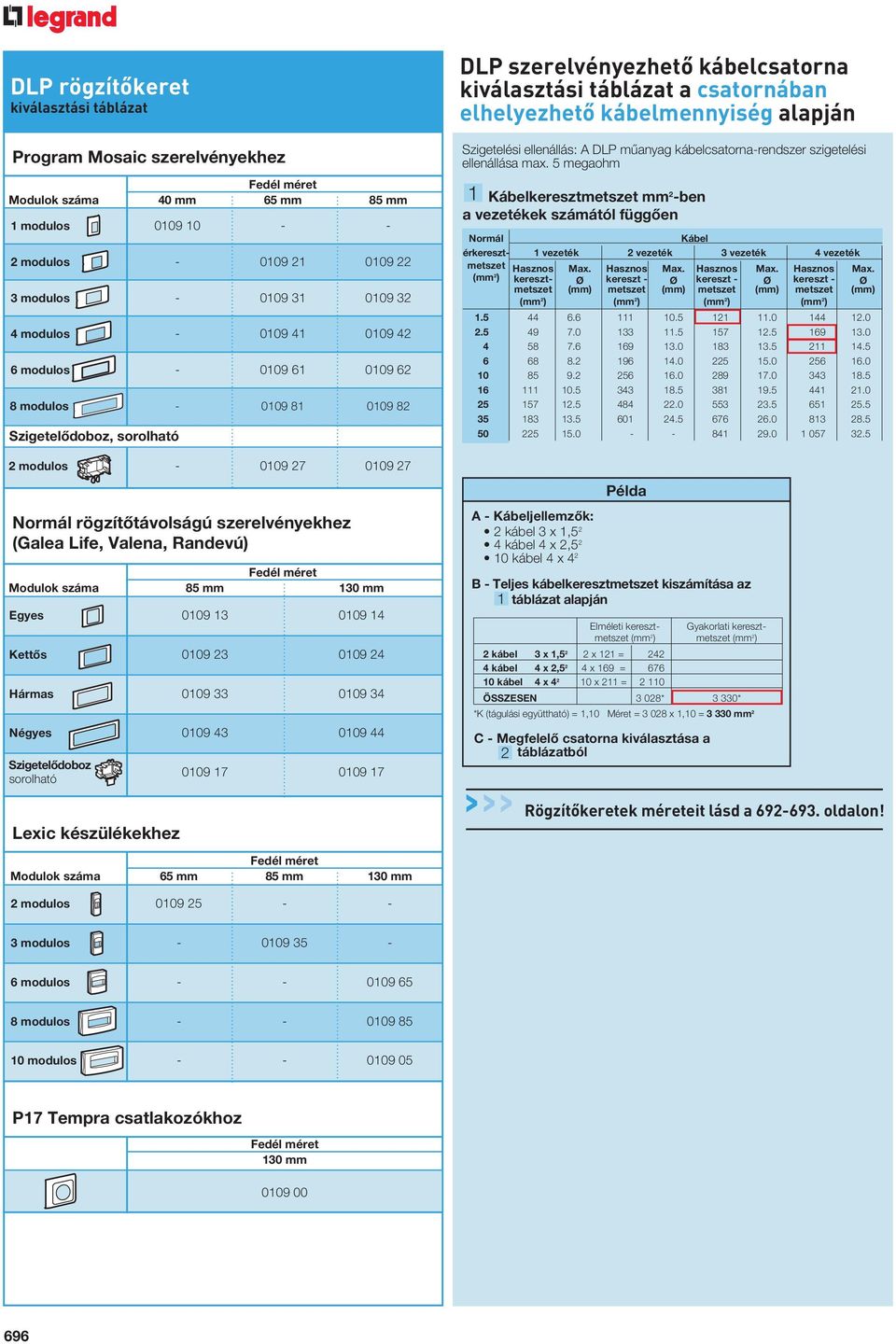

7 DLP rögzítôkeret kiválasztási táblázat Program Mosaic szerelvényekhez Fedél méret Modulok száma 40 mm 65 mm 85 mm 1 modulos modulos modulos modulos modulos modulos Szigetelôdoboz, sorolható 2 modulos Normál rögzítôtávolságú szerelvényekhez (Galea Life, Valena, Randevú) Fedél méret Modulok száma 85 mm 130 mm Egyes Kettôs Hármas Négyes Szigetelôdoboz sorolható Lexic készülékekhez DLP szerelvényezhetô kábelcsatorna kiválasztási táblázat a csatornában elhelyezhetô kábelmennyiség alapján Szigetelési ellenállás: A DLP mûanyag kábelcsatorna-rendszer szigetelési ellenállása max. 5 megaohm 1 Kábelkeresztmetszet mm 2 -ben a vezetékek számától függôen Normál Kábel érkereszt- 1 vezeték 2 vezeték 3 vezeték 4 vezeték metszet Hasznos Max. Hasznos Max. Hasznos Max. Hasznos Max. (mm 2 ) kereszt- Ø kereszt - Ø kereszt - Ø kereszt - Ø metszet (mm) metszet (mm) metszet (mm) metszet (mm) (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) A - Kábeljellemzôk: 2 kábel 3 x 1,5 2 4 kábel 4 x 2, kábel 4 x 4 2 Példa B - Teljes kábelkeresztmetszet kiszámítása az 1 táblázat alapján 2 kábel 3 x 1,5 2 2 x 121 = kábel 4 x 2,5 2 4 x 169 = kábel 4 x x 211 = Elméleti kereszt- Gyakorlati keresztmetszet (mm 2 ) metszet (mm 2 ) ÖSSZESEN 3 028* 3 330* *K (tágulási együttható) = 1,10 Méret = x 1,10 = mm 2 C - Megfelelô csatorna kiválasztása a 2 táblázatból >>> Rögzítôkeretek méreteit lásd a oldalon! Fedél méret Modulok száma 65 mm 85 mm 130 mm 2 modulos modulos modulos modulos modulos P17 Tempra csatlakozókhoz Fedél méret 130 mm

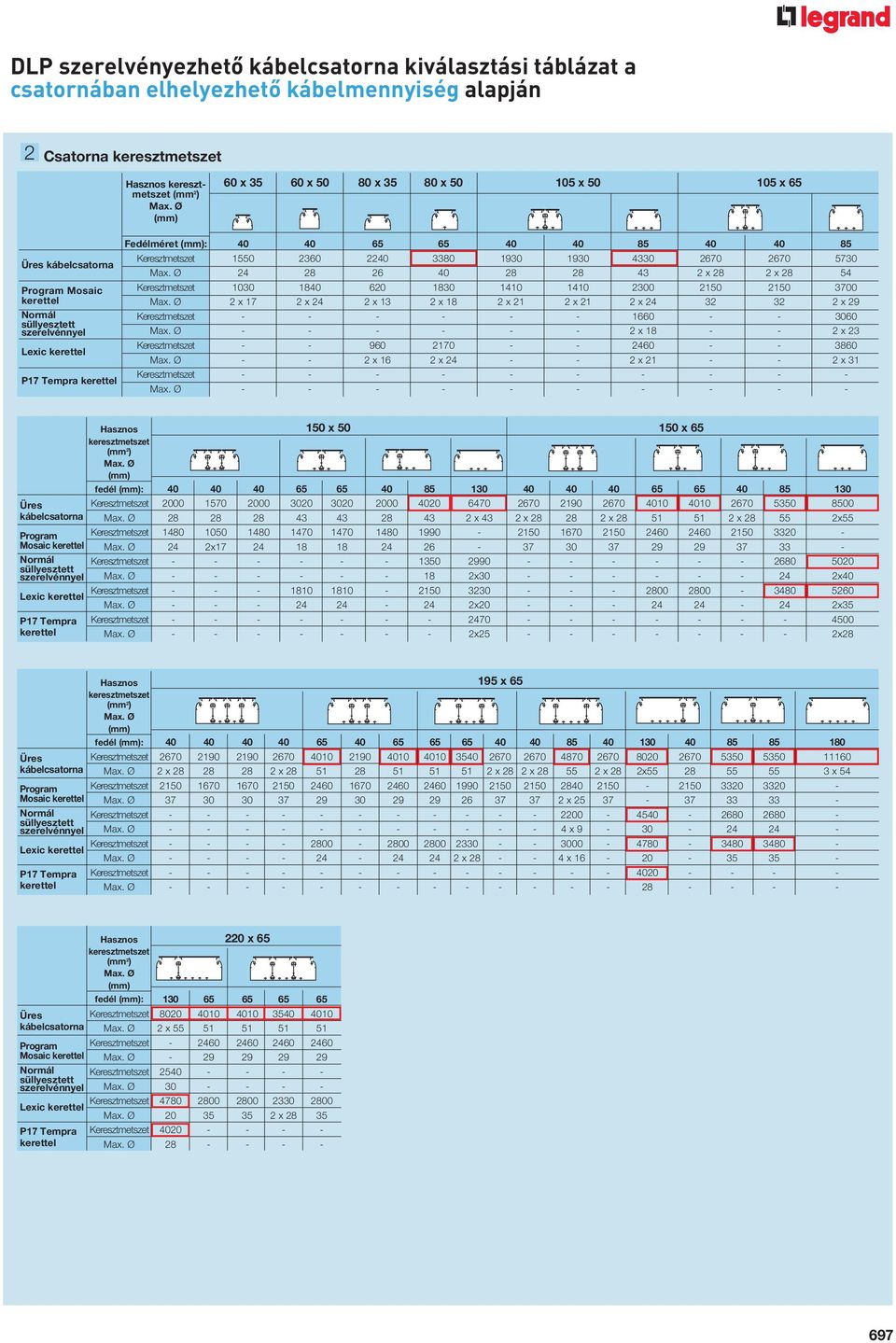

8 DLP szerelvényezhetô kábelcsatorna kiválasztási táblázat a csatornában elhelyezhetô kábelmennyiség alapján 2 Csatorna keresztmetszet Hasznos keresztmetszet (mm 2 ) Max. Ø (mm) 60 x x x x x x 65 Fedélméret (mm): Üres kábelcsatorna Keresztmetszet Max. Ø x 28 2 x Program Mosaic Keresztmetszet kerettel Max. Ø 2 x 17 2 x 24 2 x 13 2 x 18 2 x 21 2 x 21 2 x x 29 Normál Keresztmetszet süllyesztett szerelvénnyel Max. Ø x x 23 Lexic kerettel Keresztmetszet Max. Ø x 16 2 x x x 31 P17 Tempra kerettel Keresztmetszet Max. Ø Hasznos keresztmetszet (mm 2 ) Max. Ø (mm) 150 x x 65 fedél (mm): Üres Keresztmetszet kábelcsatorna Max. Ø x 43 2 x x x Program Keresztmetszet Mosaic kerettel Max. Ø Normál Keresztmetszet süllyesztett szerelvénnyel Max. Ø Lexic kerettel Keresztmetszet Max. Ø P17 Tempra Keresztmetszet kerettel Max. Ø Hasznos 195 x 65 keresztmetszet (mm 2 ) Max. Ø (mm) fedél (mm): Üres Keresztmetszet kábelcsatorna Max. Ø 2 x x x 28 2 x x x 54 Program Keresztmetszet Mosaic kerettel Max. Ø x Normál Keresztmetszet süllyesztett szerelvénnyel Max. Ø x Keresztmetszet Lexic kerettel Max. Ø x x P17 Tempra Keresztmetszet kerettel Max. Ø Hasznos 220 x 65 keresztmetszet (mm 2 ) Max. Ø (mm) fedél (mm): Üres Keresztmetszet kábelcsatorna Max. Ø 2 x Program Keresztmetszet Mosaic kerettel Max. Ø Normál Keresztmetszet süllyesztett szerelvénnyel Max. Ø Keresztmetszet Lexic kerettel Max. Ø x P17 Tempra Keresztmetszet kerettel Max. Ø

9 DLP szerelvényezhetô kábelcsatorna-rendszer kivitelezési útmutató A DLP szerelvényezhetô kábelcsatorna-rendszer tökéletesen illeszkedik környezetébe és funkcionálisan minden igényt kielégít A rendszer összeszerelésének fôbb lépései képekben: A csatornatest elôre kikönnyített részeket tartalmaz, melyek megkönnyítik a csatorna gyors és pontos szintezésû rögzítését SPIT Pulsa 700E szögbelövôvel gyorsan és biztosan tudjuk a csatornát rögzíteni a falra Nem kell tiplizni, fúrni; egyszerûen csak be kell lôni a szöget a falba a kikönnyítésen keresztül Válaszfal segítségével könnyen megoldható két csatornatest pontos egymáshoz illesztése Csatornák találkozásánál a fal egyenet lensé geibôl fakadó illesztési réseket a csatornatakaró elemmel a munka végén, illetve munka közben is el tudjuk fedni Külsô íveknél elegendô a csatornatest oldalfalát és a válaszfalat tartó gerinceket bevágni Ezután a csatornát egyszerûen csak az ívhez igazítva meghajlítjuk és rögzítjük a falhoz Helyezzük fel a csatorna felsô és alsó részére a könyökelemeket és állítsuk be a megfelelô szöget. A hajlékony fedél a könyökelembe pattintva folyamatosan követi a csatornát még a külsô íven is Osztott csatorna esetén minden válaszfalhoz külön kiegészítôk alkalmazásával folyamatos marad az erôs- és gyengeáram elválasztása a külsô ívben is. A hajlékony fedél egyszerûen felpattintható a kiegészítôkre is 698

10 Belsô könyök rögzítése: helyezzük fel a csatorna felsô és alsó részére a könyökelemeket, és állítsuk be a megfelelô szöget A hajlékony fedél a könyökelembe pattintva folyamatosan követi a csatornát még a belsô íven is Osztott csatorna esetén minden válaszfalhoz külön kiegészítôk alkalmazásával folyamatos marad az erôs- és gyengeáram elválasztása a belsô ívben is. A hajlékony fedél egyszerûen felpattintható a kiegészítôkre is A T-elemet olyan csatorna-elágazásnál használhatjuk, ahol az erôsáramú részt például világításhoz el akarjuk vezetni A kábelrögzítô lehetôvé teszi a csatornában elhelyezett kábelek rendezését A szerelvényeket a rögzítôkeret bepattintásával egyszerûen beszerelhetjük a csatornába A normál rögzítôtávolságú szerelvények kábelezés elôtt és után is beszerelhetôk A végeredmény kifogástalan, magas minôségû munka, mely minden igénynek megfelel A munka végén a hajlékony fedelet egyszerûen felpattintjuk a kábelcsatorna-rendszer teljes hosszában Felhelyezzük a végzárókat 699

11 DLP szerelvényezhetô kábelcsatorna-rendszer kivitelezési útmutató Gyenge- és erôsáram tökéletes elválasztása A DLP és a Legrand strukturált kábelezési rendszer kapcsolata Osztott csatorna esetén külön kiegészítôk állnak rendelkezésre a gyenge- és erôsáramú vezetékek elválasztására nemcsak az egyenes szakaszokon, hanem a könyökelemekben is Az LCS kiegészítôk segítségével megfelelô hajlítási sugarat tudunk biztosítani az adatátviteli kábeleknek A csatornában elegendô hely marad az elmenô vezeték mögött és elôtt Takaróelem csatornához Lexic készülék és P17 Tempra csatlakozó beszerelése Egyetlen takaróelem minden csatornamérethez, mert a perforáció mentén a kívánt méretre törhetô vagy vágható Tökéletesen fedi a csatorna illesztéseit. Tartós és egyszerû megoldás A Lexic rögzítôkerettel a kalapsínre pattintható készülékek tökéletesen illeszt hetôk a DLP kábelcsatornákba A P17 Tempra rögzítôkeret betétei lehetôvé teszik a különbözô méretû ipari csatlakozók beszerelését Takaróelem fedélhez Kapacitásbôvítô összeszerelése Minden fedélméret hez külön takaró elem. Kitûnôen illeszkedik különbözô méretû fedelek találkozásánál is a kiegészítônek köszönhetôen Illessze a megfelelô hosszúságú bôvítôelemet a csatorna két szélére, majd pattintsa fel a záróelemeket is (Osztott csatorna esetén külön bôvítôelem a válaszfalhoz) Helyezze be a kívánt szerelvényt a megnövelt mélységû csatornarészbe, majd pattintsa fel a hajlékony fedelet a csatornára Szigetelôdobozok sorolása Ugyanaz a doboz alkalmazható minden egyes szerelvényhez, soroláskor is Törje le a doboz egyik végét az ábra szerint Illessze össze a két dobozt a letört végeknél 700

12 T-elem Elágazás alsó rekeszbôl A T-elem összeszerelése után pattintsuk be a válaszfalat és a csatorna mélységének megfelelô válaszfalhoz tartozó T-elemet, hogy az alsó rekeszbôl a kábeleket el tudjuk vezetni az elágazás irányába Kapacitásbôvítô alkalmazása A kapacitásbôvítô segítségével bármely csatorna mélysége 15 mm-rel bôvíthetô, mely lehetôvé teszi a könnyebb kábelvezetést a szerelvények mögött, illetve így kisebb mélységû csatornát bárhol alkalmassá tehetünk a szerelvényezésre Osztatlan csatorna esetén 15 mm CLIC CLIC A A+50 mm A+50 mm - Vágja a kapacitás bôvítô elemet (kat. szám: ) a beépítendô szerelvény hosszánál 50 mm-rel nagyobbra - Illessze a megfelelô hosszúságúra vágott bôvítôelemet a csa tor na két szélére - A bôvítôelemek végéhez pattintsa fel a négy záróelemet is a csatornára (Kat. szám: ) - Helyezze be a kívánt szerelvényt a rögzítôkeret tel együtt, majd pattintsa fel a hajlékony fedelet a csatornára T-elágazás 150, 195 és 220 mm-es csatorna irányába A 105 mm-nél nagyobb szélességû csatornák beillesztéséhez két T-elem összeszerelése szükséges (220 mm-es csatornához három) CLIC CLIC Osztott csatorna esetén 15 mm - A rajzon jelzett módon illessze a meg felelô hosszúságúra vágott bôvítôelemet és záróelemeket a csatorna két szélére (Kat. szám: és ) A - A megnövelt mélységû szakaszon pótolja a hiányzó válaszfalrészt egy 15 mm-rel magasabb válaszfallal - A 15 mm-rel magasabb válaszfal szélére pattintsa fel a válaszfalhoz tartozó kapacitásbôvítô kiegészítôt (Kat. szám: ) A+50 mm - Helyezze be a kívánt szerelvényt, illetve sze relvényeket a rögzítôkerettel együtt, majd pattintsa fel a hajlékony fedeleket a csatorna minden rekeszére 701

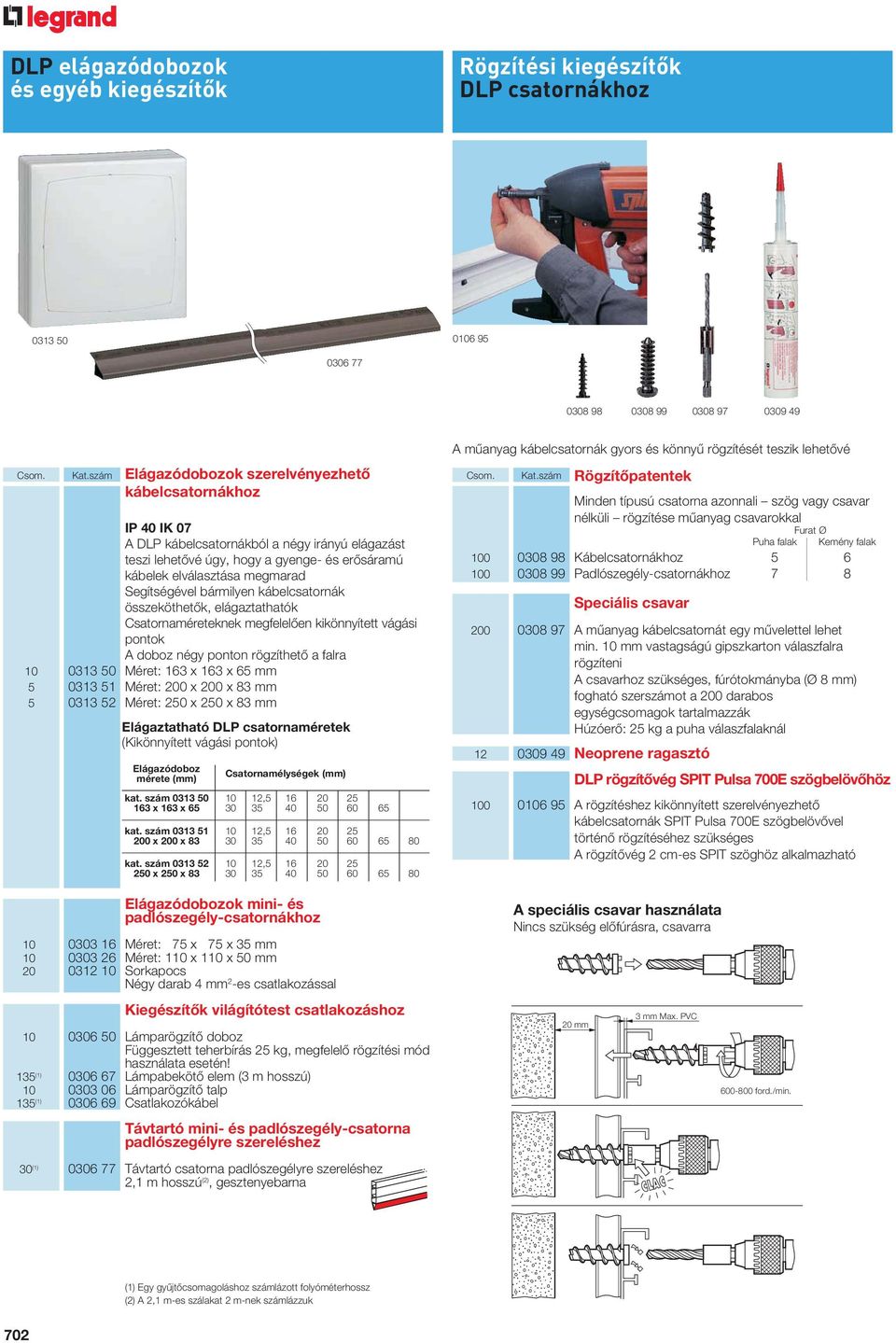

13 DLP elágazódobozok és egyéb kiegészítôk Rögzítési kiegészítôk DLP csatornákhoz Csom. Kat.szám Elágazódobozok szerelvényezhetô kábelcsatornákhoz IP 40 IK 07 A DLP kábelcsatornákból a négy irányú elágazást teszi lehetôvé úgy, hogy a gyenge- és erôsáramú kábelek elválasztása megmarad Segítségével bármilyen kábelcsatornák összeköthetôk, elágaztathatók Csatornaméreteknek megfelelôen kikönnyített vágási pontok A doboz négy ponton rögzíthetô a falra Méret: 163 x 163 x 65 mm Méret: 200 x 200 x 83 mm Méret: 250 x 250 x 83 mm Elágaztatható DLP csatornaméretek (Kikönnyített vágási pontok) Elágazódoboz mérete (mm) Csatornamélységek (mm) kat. szám , x 163 x kat. szám , x 200 x kat. szám , x 250 x Elágazódobozok mini- és padlószegély-csatornákhoz Méret: 75 x 75 x 35 mm Méret: 110 x 110 x 50 mm Sorkapocs Négy darab 4 mm 2 -es csatlakozással Kiegészítôk világítótest csatlakozáshoz Lámparögzítô doboz Függesztett teherbírás 25 kg, megfelelô rögzítési mód használata esetén! 135 (1) Lámpabekötô elem (3 m hosszú) Lámparögzítô talp 135 (1) Csatlakozókábel Távtartó mini- és padlószegély-csatorna padlószegélyre szereléshez 30 (1) Távtartó csatorna padlószegélyre szereléshez 2,1 m hosszú (2), gesztenyebarna A mûanyag kábelcsatornák gyors és könnyû rögzítését teszik lehetôvé Csom. Kat.szám Rögzítôpatentek Minden típusú csatorna azonnali szög vagy csavar nélküli rögzítése mûanyag csavarokkal Furat Ø Puha falak Kemény falak Kábelcsatornákhoz Padlószegély-csatornákhoz 7 8 Speciális csavar A mûanyag kábelcsatornát egy mûvelettel lehet min. 10 mm vastagságú gipszkarton válaszfalra rögzíteni A csavarhoz szükséges, fúrótokmányba (Ø 8 mm) fogható szerszámot a 200 darabos egységcsomagok tartalmazzák Húzóerô: 25 kg a puha válaszfalaknál Neoprene ragasztó DLP rögzítôvég SPIT Pulsa 700E szögbelövôhöz A rögzítéshez kikönnyített szerelvényezhetô kábelcsatornák SPIT Pulsa 700E szögbelövôvel történô rögzítéséhez szükséges A rögzítôvég 2 cm-es SPIT szöghöz alkalmazható A speciális csavar használata Nincs szükség elôfúrásra, csavarra 20 mm 3 mm Max. PVC ford./min. (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz (2) A 2,1 m-es szálakat 2 m-nek számlázzuk 702

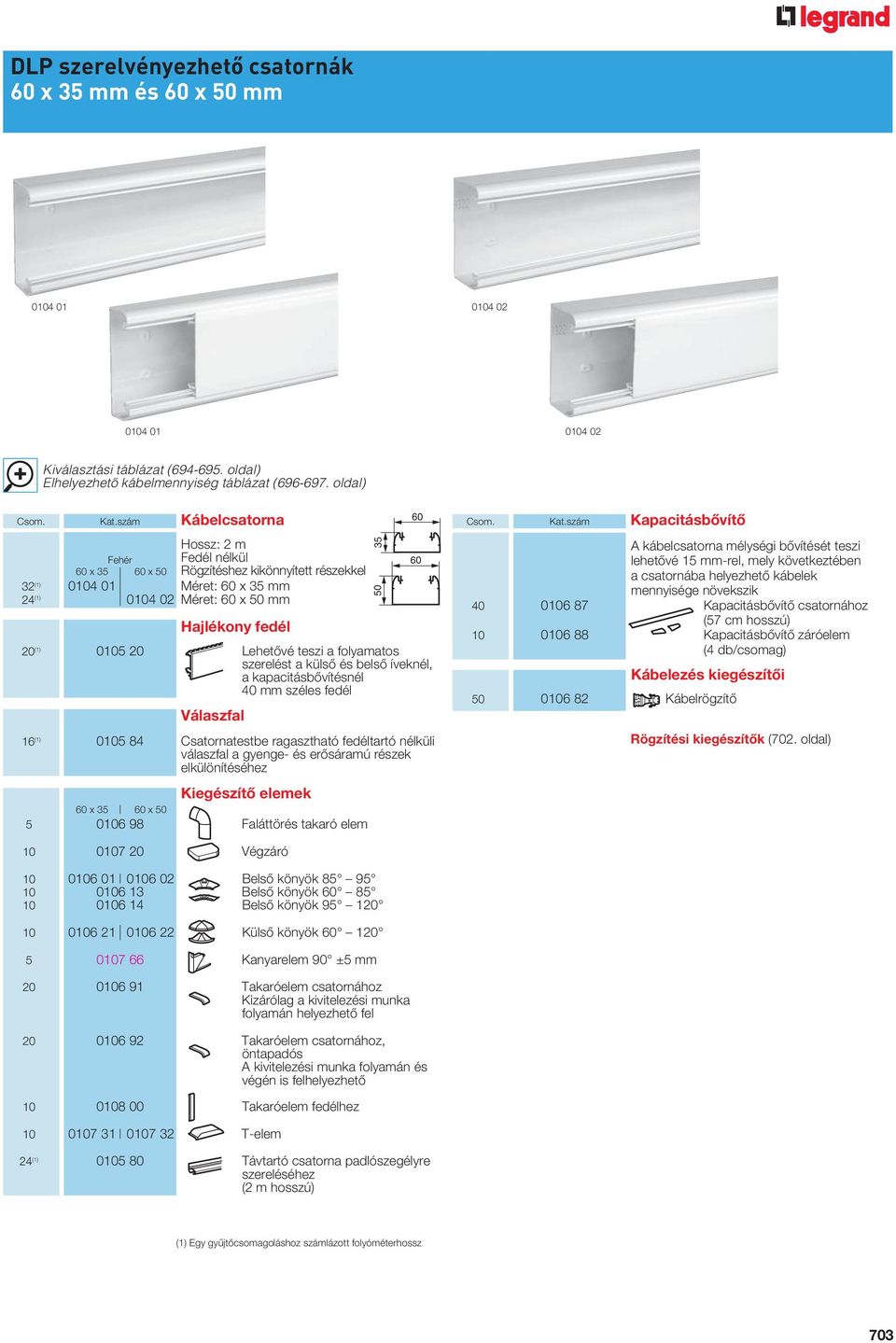

14 DLP szerelvényezhetô csatornák 60 x 35 mm és 60 x 50 mm Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat.szám Kábelcsatorna Hossz: 2 m Fehér Fedél nélkül 60 x x 50 Rögzítéshez kikönnyített részekkel 32 (1) Méret: 60 x 35 mm 24 (1) Méret: 60 x 50 mm Hajlékony fedél 20 (1) Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 40 mm széles fedél Válaszfal 16 (1) Csatornatestbe ragasztható fedéltartó nélküli válaszfal a gyenge- és erôsáramú részek elkülönítéséhez Kiegészítô elemek 60 x x Faláttörés takaró elem Csom. Kat.szám Kapacitásbôvítô A kábelcsatorna mélységi bôvítését teszi lehetôvé 15 mm-rel, mely következtében a csatornába helyezhetô kábelek mennyisége növekszik Kapacitásbôvítô csatornához (57 cm hosszú) Kapacitásbôvítô záróelem (4 db/csomag) Kábelezés kiegészítôi Kábelrögzítô Rögzítési kiegészítôk (702. oldal) Végzáró Belsô könyök Belsô könyök Belsô könyök Külsô könyök Kanyarelem 90 ±5 mm 20 Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô Takaróelem fedélhez T-elem 24 (1) Távtartó csatorna padlószegélyre szereléséhez (2 m hosszú) (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz 703

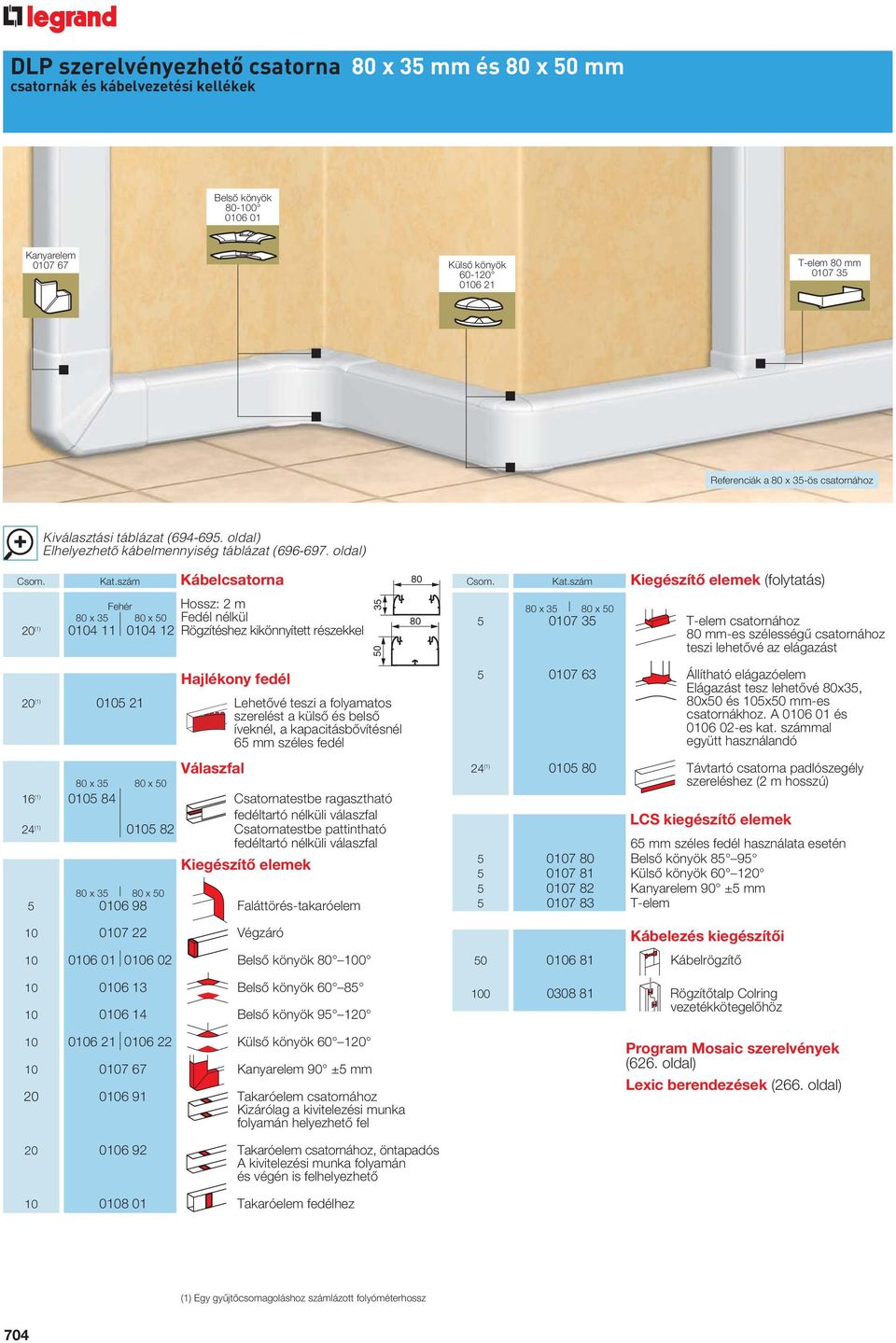

15 DLP szerelvényezhetô csatorna 80 x 35 mm és 80 x 50 mm csatornák és kábelvezetési kellékek Belsô könyök Kanyarelem Külsô könyök T-elem 80 mm Referenciák a 80 x 35-ös csatornához Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat.szám Kábelcsatorna Fehér Hossz: 2 m 80 x x 50 Fedél nélkül 20 (1) Rögzítéshez kikönnyített részekkel Hajlékony fedél 20 (1) Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 65 mm széles fedél Válaszfal 80 x x (1) Csatornatestbe ragasztható fedéltartó nélküli válaszfal 24 (1) Csatornatestbe pattintható fedéltartó nélküli válaszfal Kiegészítô elemek 80 x x Faláttörés-takaróelem Végzáró Belsô könyök Belsô könyök Belsô könyök Külsô könyök Kanyarelem 90 ±5 mm 20 Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Csom. Kat.szám Kiegészítô elemek (folytatás) 80 x x T-elem csatornához 80 mm-es szélességû csatornához teszi lehetôvé az elágazást Állítható elágazóelem Elágazást tesz lehetôvé 80x35, 80x50 és 105x50 mm-es csatornákhoz. A és es kat. számmal együtt használandó 24 (1) T ávtartó csatorna padlószegély szereléshez (2 m hosszú) LCS kiegészítô elemek 65 mm széles fedél használata esetén Belsô könyök Külsô könyök Kanyarelem 90 ±5 mm T-elem Kábelezés kiegészítôi Kábelrögzítô Rögzítôtalp Colring vezetékkötegelôhöz Program Mosaic szerelvények (626. oldal) Lexic berendezések (266. oldal) Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô Takaróelem fedélhez (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz 704

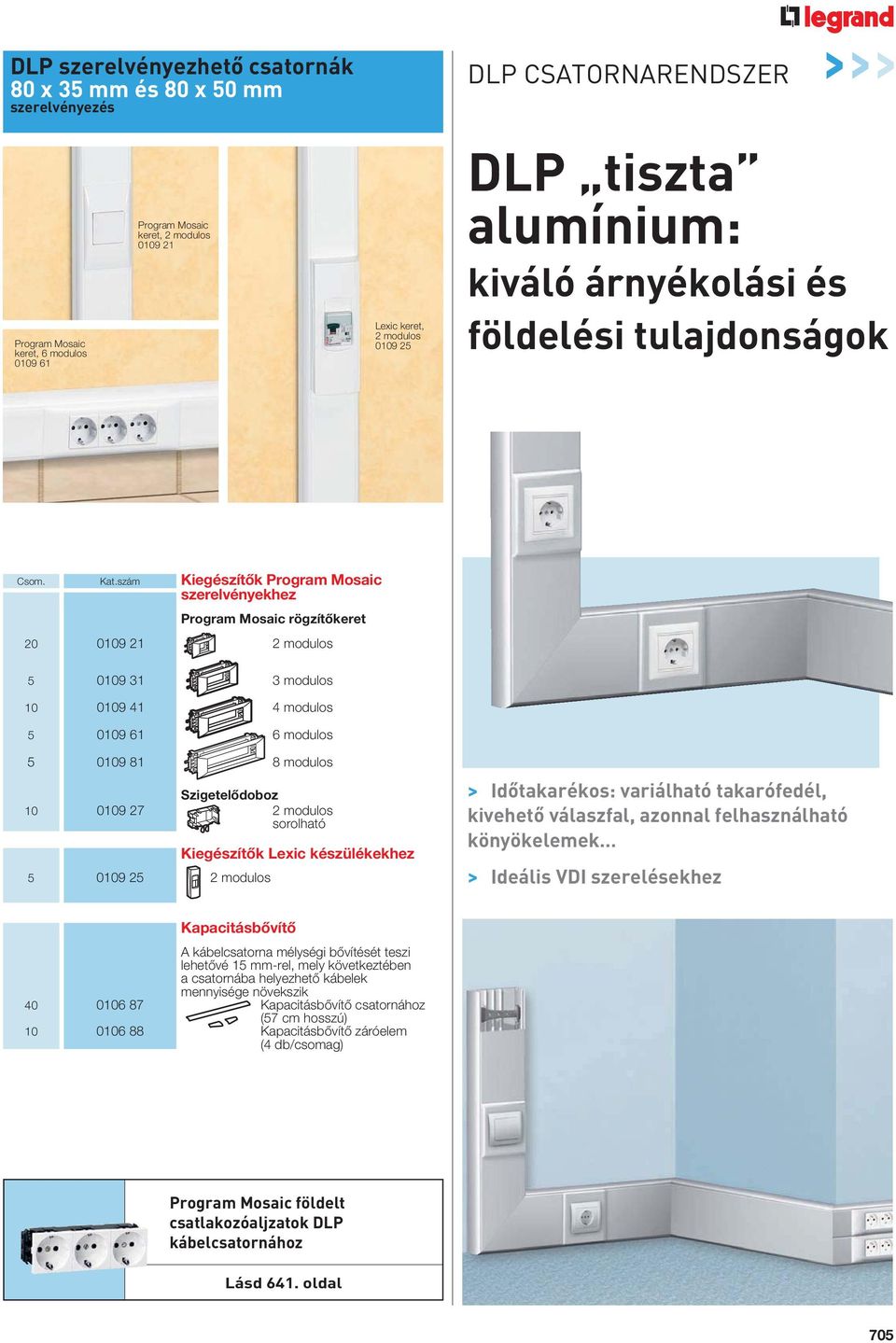

16 DLP szerelvényezhetô csatornák 80 x 35 mm és 80 x 50 mm szerelvényezés DLP CSATORNARENDSZER >>> Program Mosaic keret, 6 modulos Program Mosaic keret, 2 modulos Lexic keret, 2 modulos DLP tiszta alumínium: kiváló árnyékolási és földelési tulajdonságok Csom. Kat.szám Kiegészítôk Program Mosaic szerelvényekhez Program Mosaic rögzítôkeret modulos modulos modulos modulos modulos Szigetelôdoboz modulos sorolható Kiegészítôk Lexic készülékekhez modulos > Idôtakarékos: variálható takarófedél, kivehetô válaszfal, azonnal felhasználható könyökelemek > Ideális VDI szerelésekhez Kapacitásbôvítô A kábelcsatorna mélységi bôvítését teszi lehetôvé 15 mm-rel, mely következtében a csatornába helyezhetô kábelek mennyisége növekszik Kapacitásbôvítô csatornához (57 cm hosszú) Kapacitásbôvítô záróelem (4 db/csomag) Program Mosaic földelt csatlakozóaljzatok DLP kábelcsatornához Lásd 641. oldal 705

17 DLP szerelvényezhetô csatorna 105 x 50 és 105 x 65 mm csatornák és kábelvezetési kellékek Belsô könyök Kanyarelem Külsô könyök T-elem 80 mm Referenciák a 105 x 50-es csatornához Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat.szám Kábelcsatorna Fehér Hossz: 2 m 105 x x 65 Fedél nélkül 20 (1) 16 (1) Rögzítéshez kikönnyített részekkel Hajlékony fedél Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 20 (1) mm széles fedél 20 (1) mm széles fedél Válaszfal 105 x x (1) 48 (1) Fedéltartó nélküli válaszfal 48 (1) 36 (1) Fedéltartós válaszfal Kiegészítô elemek 105 x x Faláttörés-takaróelem Végzáró Belsô könyök Belsô könyök Belsô könyök Belsô könyök válaszfalhoz Belsô könyök válaszfalhoz Külsô könyök Csom. Kat.szám Kiegészítô elemek (folytatás) 105 x x Kanyarelem 90 ±5 mm 20 Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô Takaróelem 40 mm széles fedélhez Takaróelem 85 mm széles fedélhez T-elem csatornához 80 mm-es szélességû csatornához teszi lehetôvé az elágazást T-elem csatornához 105 mm-es szélességû csatornához teszi lehetôvé az elágazást Állítható elágazóelem Elágazást tesz lehetôvé 80x35, 80x50 és 105x50 mm-es csatornákhoz. A és a as kat. számmal együtt használandó 24 (1) Távtartó csatorna padlószegélyre szereléséhez (2 m hosszú) LCS kiegészítô elemek 85 mm széles fedél használata esetén ( oldal) Rögzítési kiegészítôk DLP csatornához (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz Lásd 702. oldal 706

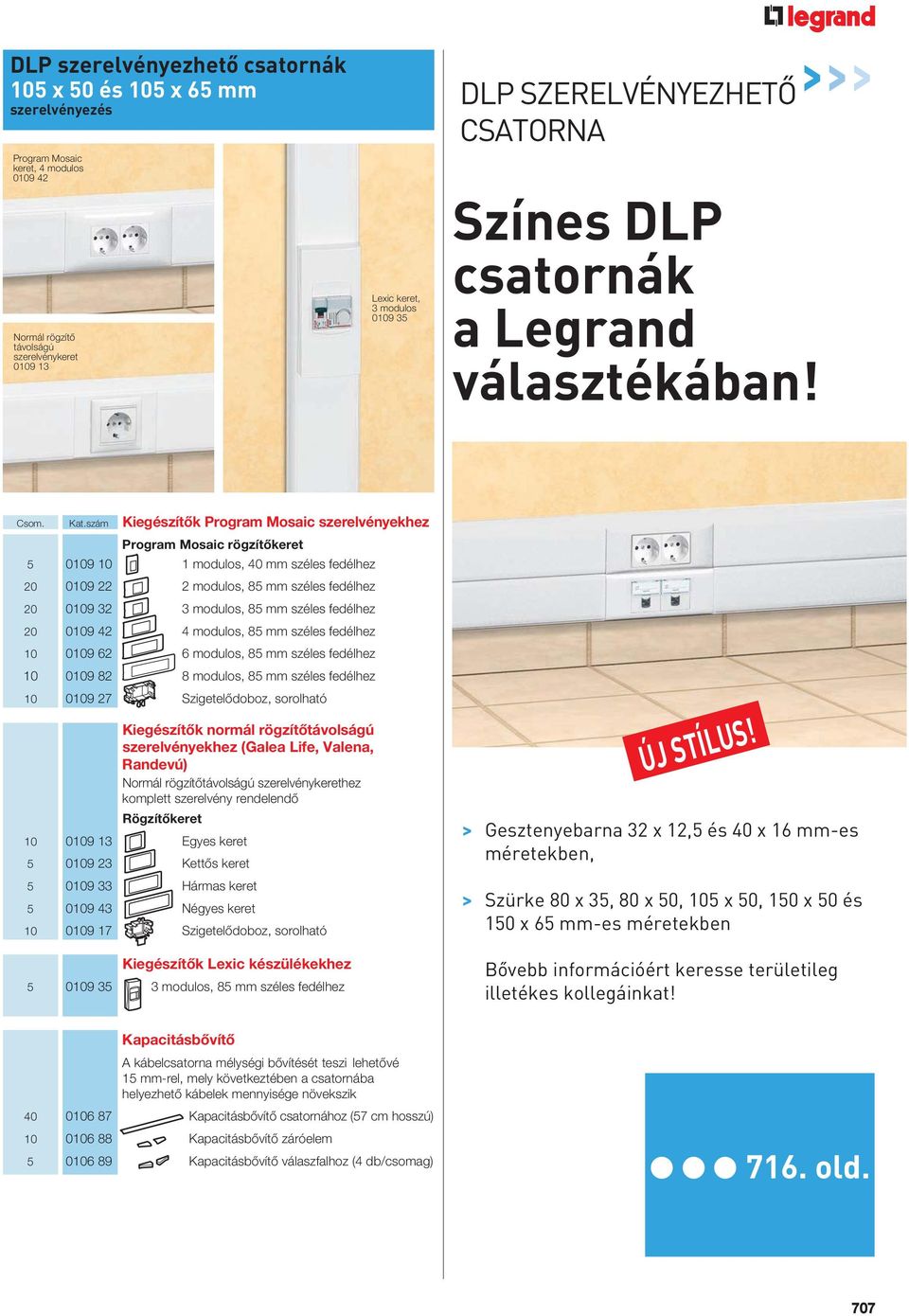

18 DLP szerelvényezhetô csatornák 105 x 50 és 105 x 65 mm szerelvényezés Program Mosaic keret, 4 modulos Normál rögzítô távolságú szerelvénykeret Lexic keret, 3 modulos DLP SZERELVÉNYEZHETÔ >>> CSATORNA Színes DLP csatornák a Legrand választékában! Csom. Kat.szám Kiegészítôk Program Mosaic szerelvényekhez Program Mosaic rögzítôkeret modulos, 40 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 85 mm széles fedélhez Szigetelôdoboz, sorolható Kiegészítôk normál rögzítôtávolságú szerelvényekhez (Galea Life, Valena, Randevú) Normál rögzítôtávolságú szerelvénykerethez komplett szerelvény rendelendô Rögzítôkeret Egyes keret Kettôs keret Hármas keret Négyes keret Szigetelôdoboz, sorolható Kiegészítôk Lexic készülékekhez modulos, 85 mm széles fedélhez ÚJ STÍLUS! > Gesztenyebarna 32 x 12,5 és 40 x 16 mm-es méretekben, > Szürke 80 x 35, 80 x 50, 105 x 50, 150 x 50 és 150 x 65 mm-es méretekben Bôvebb információért keresse területileg illetékes kollegáinkat! Kapacitásbôvítô A kábelcsatorna mélységi bôvítését teszi lehetôvé 15 mm-rel, mely következtében a csatornába helyezhetô kábelek mennyisége növekszik Kapacitásbôvítô csatornához (57 cm hosszú) Kapacitásbôvítô záróelem Kapacitásbôvítô válaszfalhoz (4 db/csomag) 716. old. 707

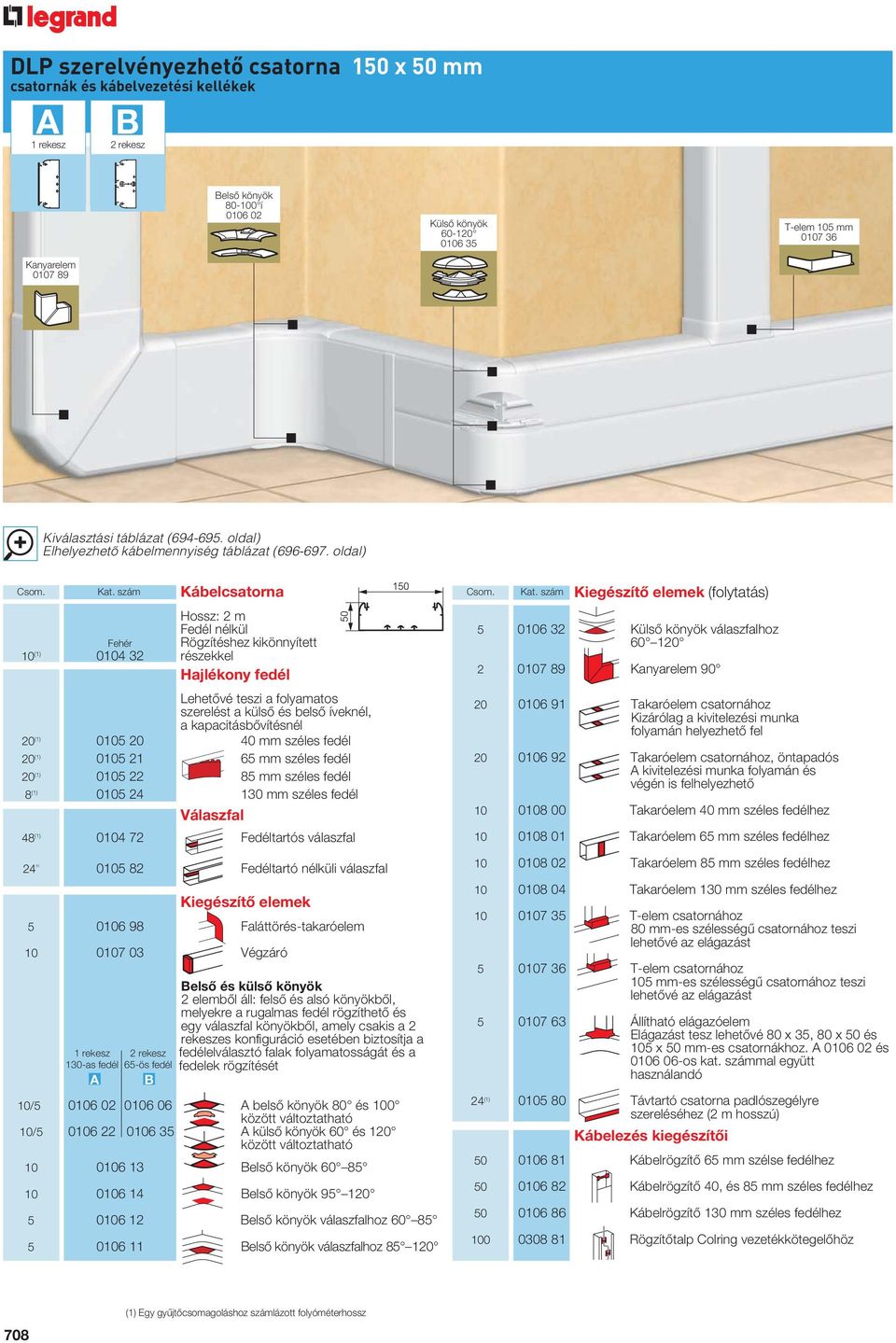

19 DLP szerelvényezhetô csatorna 150 x 50 mm csatornák és kábelvezetési kellékek A 1 rekesz B 2 rekesz Belsô könyök í Külsô könyök T-elem 105 mm Kanyarelem Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat. szám Kábelcsatorna Hossz: 2 m Fedél nélkül Fehér Rögzítéshez kikönnyített 10 (1) részekkel Hajlékony fedél Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 20 (1) mm széles fedél 20 (1) mm széles fedél 20 (1) mm széles fedél 8 (1) mm széles fedél Válaszfal 48 (1) Fedéltartós válaszfal 24 (1) Fedéltartó nélküli válaszfal Kiegészítô elemek Faláttörés-takaróelem Végzáró Belsô és külsô könyök 2 elembôl áll: felsô és alsó könyökbôl, melyekre a rugalmas fedél rögzíthetô és egy válaszfal könyökbôl, amely csakis a 2 rekeszes konfiguráció esetében biztosítja a 1 rekesz 2 rekesz fedélelválasztó falak folyamatosságát és a 130-as fedél 65-ös fedél fedelek rögzítését A B 10/ A belsô könyök 80 és 100 között változtatható 10/ A külsô könyök 60 és 120 között változtatható Belsô könyök Belsô könyök Belsô könyök válaszfalhoz Belsô könyök válaszfalhoz Csom. Kat. szám Kiegészítô elemek (folytatás) Külsô könyök válaszfalhoz Kanyarelem Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô Takaróelem 40 mm széles fedélhez Takaróelem 65 mm széles fedélhez Takaróelem 85 mm széles fedélhez Takaróelem 130 mm széles fedélhez T-elem csatornához 80 mm-es szélességû csatornához teszi lehetôvé az elágazást T-elem csatornához 105 mm-es szélességû csatornához teszi lehetôvé az elágazást Állítható elágazóelem Elágazást tesz lehetôvé 80 x 35, 80 x 50 és 105 x 50 mm-es csatornákhoz. A és os kat. számmal együtt használandó 24 (1) Távtartó csatorna padlószegélyre szereléséhez (2 m hosszú) Kábelezés kiegészítôi Kábelrögzítô 65 mm szélse fedélhez Kábelrögzítô 40, és 85 mm széles fedélhez Kábelrögzítô 130 mm széles fedélhez Rögzítôtalp Colring vezetékkötegelôhöz 708 (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz

20 DLP szerelvényezhetô csatornák 150 x 50 mm szerelvényezés DLP szerelvényezhetô csatornák 150 x 50 és 150 x 65 mm osztási lehetôségek 2 db. Program Mosaic keret, 4 modulos, 65 mm-es fedélhez Normál rögzítô távolságú szerelvénykeret Program Mosaic keret, 2 modulos, 65 mm-es fedélhez db. Program Mosaic keret, 6 modulos Meny- nyiség 1 m-re Kat. számolva szám A 150 x 50 mm-es csatorna osztási lehetôségei: A B C D Csatorna Csatornatest rekesszel 130 mm széles fedél Csatorna Csatornatest egyenlô 65 mm széles fedél méretû 50 mm mély fedéltartós rekesszel válaszfal Csatorna Csatornatest különbözô 40 mm széles fedél méretû 85 mm széles fedél rekesszel 50 mm mély fedéltartós válaszfal Csatorna Csatornatest egyenlô 40 mm széles fedél méretû 50 mm mély fedéltartós rekesszel válaszfal Csom. Kat.szám Kiegészítôk Program Mosaic szerelvényekhez Program Mosaic rögzítôkeret modulos, 40 mm széles fedélhez 65 mm 85 mm fedélhez fedélhez modulos modulos modulos modulos modulos Szigetelôdoboz 2 modulos, sorolható Kiegészítôk normál rögzítôtávolságú szerelvényekhez (Galea Life, Valena, Randevú) 85 mm fedélhez 130 mm Normál rögzítôtávolságú szerelvénykerethez fedélhez komplett szerelvény rendelendô Egyes rögzítôkeret Kettôs rögzítôkeret Hármas rögzítôkeret Négyes rögzítôkeret Szigetelôdoboz, sorolható Meny- nyiség 1 m-re Kat. számolva szám A 150 x 65 mm-es csatorna osztási lehetôségei: A B C D Csatorna Csatornatest rekesszel 130 mm széles fedél Csatorna Csatornatest egyenlô 65 mm széles fedél méretû 65 mm mély fedéltartós rekesszel válaszfal Csatorna Csatornatest különbözô 40 mm széles fedél méretû 85 mm széles fedél rekesszel 65 mm mély fedéltartós válaszfal Csatorna Csatornatest egyenlô 40 mm széles fedél méretû 65 mm mély fedéltartós rekesszel válaszfal Kiegészítôk Lexic készülékekhez modulos, 65 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 130 mm széles fedélhez modulos, 130 mm széles fedélhez modulos, 130 mm széles fedélhez Kiegészítôk P17 Tempra csatlakozókhoz mm széles fedélhez Bármelyik süllyesztett P17 Tempra csatlakozó illeszthetô a rögzítôkeret segítségével Kapacitásbôvítô A kábelcsatorna mélységi bôvítését teszi lehetôvé 15 mm-rel, mely következtében a csatornába helyezhetô kábelek mennyisége növekszik Kapacitásbôvítô csatornához (57 cm hosszú) Kapacitásbôvítô záróelem Kapacitásbôvítô válaszfalhoz 709

21 DLP szerelvényezhetô csatornák 150 x 65 mm csatornák és kábelvezetési kellékek A 1 rekesz B 2 rekesz Belsô könyök Külsô könyök T-elem 105 mm Kanyarelem Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat. szám Kábelcsatorna Hossz: 2 m Fedél nélkül 10 (1) Fehér Rögzítéshez kikönnyített részekkel Hajlékony fedél Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 20 (1) mm széles fedél 20 (1) mm széles fedél 20 (1) mm széles fedél 8 (1) mm széles fedél Válaszfal 36 (1) Fedéltartós válaszfal 48 (1) Fedéltartó nélküli válaszfal Kiegészítô elemek Faláttörés-takaróelem Végzáró Belsô és külsô könyök 2 elembôl áll: felsô és alsó könyökbôl, melyekre a rugalmas fedél rögzíthetô és egy válaszfal könyökbôl, amely csakis a 2 rekeszes konfiguráció esetében biztosítja a 1 rekesz 2 rekesz fedélelválasztó falak folyamatosságát és a 130-as fedél 65-ös fedél fedelek rögzítését A B 10/ A belsô könyök 80 és 100 között változtatható 10/ A külsô könyök 60 és 120 között változtatható Belsô könyök Csom. Kat. szám Kiegészítô elemek (folytatás) 20 Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô Takaróelem 40 mm széles fedélhez Takaróelem 65 mm széles fedélhez Takaróelem 85 mm széles fedélhez Takaróelem 130 mm széles fedélhez T-elem csatornához 80 mm-es szélességû csatornához teszi lehetôvé az elágazást T-elem csatornához 105 mm-es szélességû csatornához teszi lehetôvé az elágazást Állítható elágazóelem Elágazást tesz lehetôvé 80x35, 80x50 és 105x50 mm-es csatornákhoz. A és es kat. számmal együtt használandó 24 (1) Távtartó csatorna padlószegélyre szereléséhez (2 m hosszú) Rögzítési kiegészítôk (702. oldal) Belsô könyök Belsô könyök válaszfalhoz Belsô könyök válaszfalhoz Külsô könyök válaszfalhoz Kanyarelem 90 (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz 710

22 pour DLP szerelvényezhetô exemple: xxxxxxxcsatorna 150 x 65 mm xxxxxxxx szerelvényezés Lexic keret, 6 modulos 130 mm-es fedélhez Program Mosaic keret, 4 modulos 65 mm-es fedélhez Program Mosaic keret, 2 modulos Lexic keret, 2 modulos Program Mosaic keret, 6 modulos Csom. Kat.szám Kiegészítôk Program Mosaic szerelvényekhez Program Mosaic rögzítôkeret modulos, 40 mm széles fedélhez 65 mm 85 mm fedélhez fedélhez modulos modulos modulos modulos modulos Szigetelôdoboz 2 modulos, sorolható Kiegészítôk normál rögzítôtávolságú szerelvényekhez (Galea Life, Valena, Randevú) 85 mm fedélhez 130 mm Normál rögzítôtávolságú szerelvénykerethez fedélhez komplett szerelvény rendelendô Egyes rögzítôkeret Kettôs rögzítôkeret Hármas rögzítôkeret Négyes rögzítôkeret Szigetelôdoboz, sorolható Csom. Kat.szám Kiegészítôk P17 Tempra csatlakozókhoz mm széles fedélhez Bármelyik süllyesztett P17 Tempra csatlakozó illeszthetô a rögzítôkeret segítségével Kapacitásbôvítô A kábelcsatorna mélységi bôvítését teszi lehetôvé 15 mm-rel, mely következtében a csatornába helyezhetô kábelek mennyisége növekszik Kapacitásbôvítô csatornához (57 cm hosszú) Kapacitásbôvítô záróelem Kapacitásbôvítô válaszfalhoz Kábelezés kiegészítôi Kábelrögzítô 65 mm szélse fedélhez Kábelrögzítô 40, és 85 mm széles fedélhez Kábelrögzítô 130 mm széles fedélhez Rögzítôtalp Colring vezetékkötegelôhöz Kiegészítôk Lexic készülékekhez modulos, 65 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 130 mm széles fedélhez modulos, 130 mm széles fedélhez modulos, 130 mm széles fedélhez Program Mosaic földelt csatlakozóaljzatok kábelcsatornához Lásd 641. oldal 711

23 DLP szerelvényezhetô csatorna 195 x 65 mm csatornák és kábelvezetési kellékek A 1 rekesz B 2 rekesz C 3 rekesz Belsô könyök Külsô könyök T-elem 105 mm Kanyarelem Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat.szám Kábelcsatorna 195 Csom. Kat.szám Kiegészítô elemek (folytatás) Hossz: 2 m Fedél nélkül Fehér Rögzítéshez kikönnyített 8 (1) részekkel Hajlékony fedél Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 20 (1) mm széles fedél 20 (1) mm széles fedél 20 (1) mm széles fedél 8 (1) mm széles fedél 8 (1) mm széles fedél Válaszfal 36 (1) Fedéltartós válaszfal 48 (1) Fedéltartó nélküli válaszfal Kiegészítô elemek Faláttörés-takaróelem Végzáró Belsô és külsô könyök 2 elembôl áll: felsô és alsó könyökbôl, melyekre a rugalmas fedél rögzíthetô és egy válaszfal könyökbôl, amely csakis a 2 rekeszes konfiguráció esetében biztosítja a 2 rekesz 3 rekesz fedélelválasztó falak folyamatosságát és a 65-ös fedél 40/65-ös fedelek rögzítését B C A belsô könyök 80 és 100 között változtatható A külsô könyök 60 és 120 között változtatható Belsô könyök 60º 85º Belsô könyök 95º 120º Belsô könyök válaszfalhoz 60º 85º Belsô könyök válaszfalhoz 95º 120º Külsô könyök 60º 120º Külsô könyök válaszfalhoz 60º 120º Kanyarelem Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô Takaróelem 40 mm széles fedélhez Takaróelem 65 mm széles fedélhez Takaróelem 85 mm széles fedélhez Takaróelem 130 mm széles fedélhez Takaróelem 180 mm széles fedélhez T-elem csatornához 80 mm-es szélességû csatornához teszi lehetôvé az elágazást T-elem csatornához 105 mm-es szélességû csatornához teszi lehetôvé az elágazást Állítható elágazóelem Elágazást tesz lehetôvé 35x80, 50x80 és 50x105 mm-es csatornákhoz A /07/58-as kat. számmal együtt használandó 24 (1) Távtartó csatorna padlószegélyre szereléséhez (2 m hosszú) (1) Egy gyûjtôcsomagoláshoz számlázott folyóméterhossz 712

24 DLP szerelvényezhetô csatorna 195 x 65 mm csatornák és kábelvezetési kellékek (folytatás) DLP szerelvényezhetô csatorna 195 x 65 mm szerelvényezés Állítható elágazóelem Normál rögzítô távolságú szerelvénykeret Normál rögzítô távolságú szerelvénykeret, kettôs Program Mosaic keret, 4 modulos, 65 mm-es fedélhez Csom. Kat.szám LCS kiegészítôelemek 65 mm és 85 mm széles fedél használata esetén Belsô könyök 85º 95º Külsô könyök 60º 120º Kanyarelem 90º ±5 mm T-elem Kábelezés kiegészítôi Kábelrögzítô 65 mm-es fedélhez Kábelrögzítô 40, és 85 mm-es fedélhez Kábelrögzítô 130 és 180 mm-es fedélhez Rögzítôtalp Colring vezetékkötegelôhöz Kapacitásbôvítô (695. oldal) Csom. Kat. szám Kiegészítôk Program Mosaic szerelvényekhez Program Mosaic rögzítôkeret modulos, 40 mm széles fedélhez 65 mm 85 mm fedélhez fedélhez modulos modulos modulos modulos modulos Szigetelôdoboz 2 modulos, sorolható Kiegészítôk normál rögzítôtávolságú szerelvényekhez (Galea Life, Valena, Randevú) Normál rögzítôtávolságú szerelvénykeret esetén komplett szerelvény rendelendô 85 mm 130 mm Rögzítôkeret fedélhez fedélhez Egyes rögzítôkeret Kettôs rögzítôkeret Hármas rögzítôkeret Négyes rögzítôkeret Szigetelôdoboz, sorolható Kiegészítôk Lexic készülékekhez Rögzítôkeret modulos, 65 mm széles fedélhez modulos, 85 mm széles fedélhez modulos, 130 mm széles fedélhez modulos, 130 mm széles fedélhez modulos, 130 mm széles fedélhez Energiaoszlopok Lásd 734. oldal Kiegészítôk P17 Tempra csatlakozókhoz Rögzítôkeret 130 mm széles fedélhez Bármelyik süllyesztett P17 Tempra csatlakozó illeszthetô a rögzítôkeret segítségével 713

25 DLP szerelvényezhetô csatorna 220 x 65 mm csatornák és kábelvezetési kellékek A 2 rekesz B 3 rekesz Belsô könyök Külsô könyök T-elem 105 mm Kanyarelem Kiválasztási táblázat ( oldal) Elhelyezhetô kábelmennyiség táblázat ( oldal) Csom. Kat.szám Kábelcsatorna 195 Csom. Kat.szám Kiegészítô elemek (folytatás) Hossz: 2 m Fedél nélkül Fehér Rögzítéshez kikönnyített 8 (1) részekkel Hajlékony fedél Lehetôvé teszi a folyamatos szerelést a külsô és belsô íveknél, a kapacitásbôvítésnél 20 (1) mm széles fedél 8 (1) mm széles fedél Válaszfal 36 (1) Fedéltartós válaszfal 48 (1) Fedéltartó nélküli válaszfal Kiegészítô elemek Faláttörés-takaróelem Végzáró Belsô és külsô könyök 2 elembôl áll: felsô és alsó könyökbôl, melyekre a rugalmas fedél rögzíthetô és egy válaszfal könyökbôl, amely csakis a 2 rekesz 3 rekesz 2 rekeszes konfiguráció esetében biztosítja 65/130 fedél 65-ös fedél a fedélelválasztó falak folyamatosságát és A B a fedelek rögzítését A belsô könyök 80 és 100 között változtatható A külsô könyök 60 és 120 között változtatható Belsô könyök 60º 85º Belsô könyök 95º 120º Belsô könyök válaszfalhoz 60º 85º Belsô könyök válaszfalhoz 95º 120º Takaróelem 40 mm széles fedélhez Takaróelem 65 mm széles fedélhez Takaróelem 85 mm széles fedélhez Takaróelem 130 mm széles fedélhez Takaróelem 180 mm széles fedélhez T-elem csatornához 80 mm-es szélességû csatornához teszi lehetôvé az elágazást T-elem csatornához 105 mm-es szélességû csatornához teszi lehetôvé az elágazást Állítható elágazóelem Elágazást tesz lehetôvé 80 x 35, 80 x 50 és 105 x 50 mm-es csatornákhoz A /58-as kat. számmal együtt használandó 24 (1) Távtartó csatorna padlószegélyre szereléséhez (2 m hosszú) LCS kiegészítôelemek 65 mm és 85 mm széles fedél használata esetén Belsô könyök 85º 95º Külsô könyök 60º 120º Kanyarelem 90º ±5 mm T-elem Kapacitásbôvítô (695. oldal) Kanyarelem Takaróelem csatornához Kizárólag a kivitelezési munka folyamán helyezhetô fel Takaróelem csatornához, öntapadós A kivitelezési munka folyamán és végén is felhelyezhetô (1) Egy gyüjtôcsomagoláshoz számlázott folyóméterhossz 714
