Mezős elosztó univers

Átírás

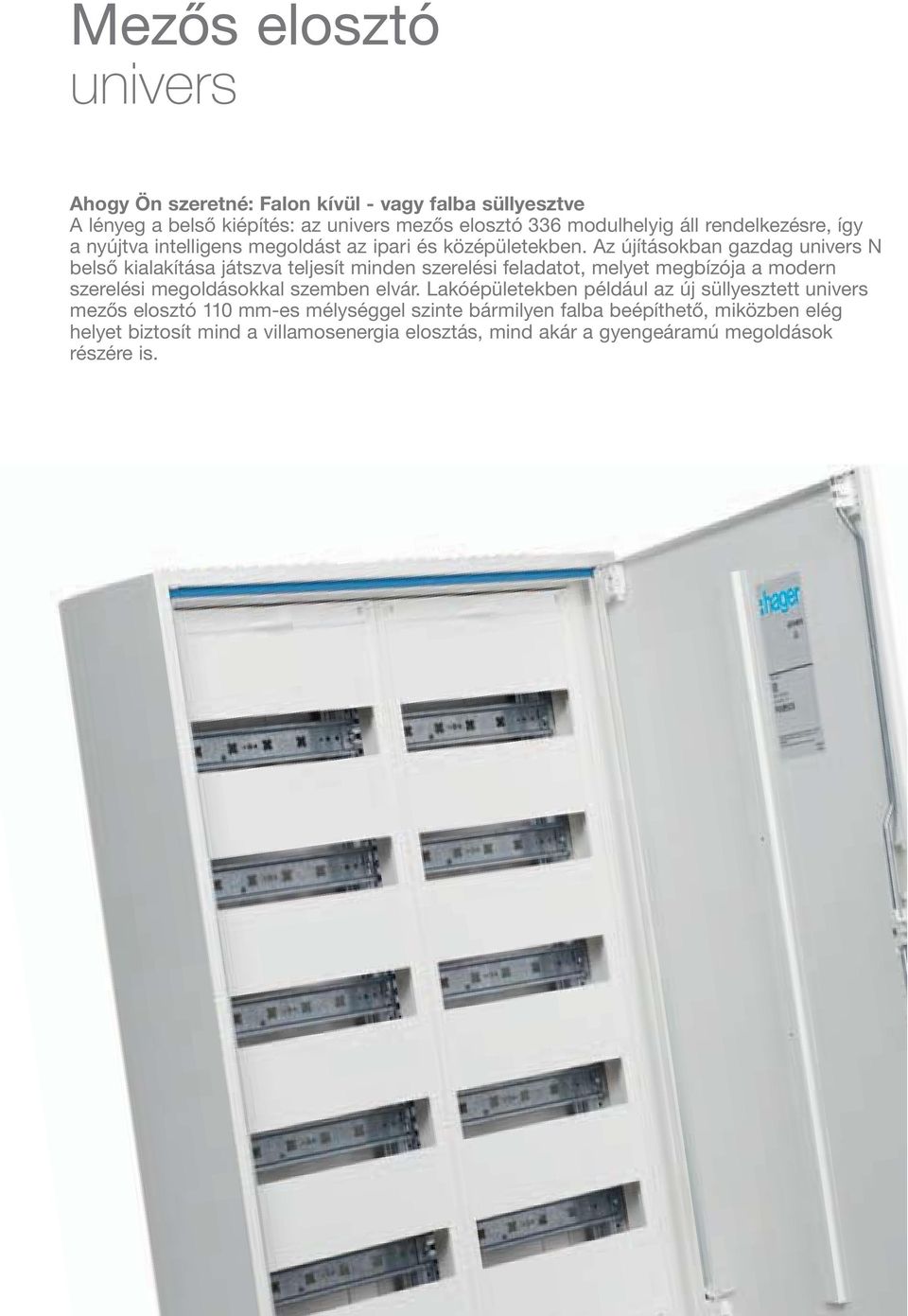

1 Mezős elosztó univers Ahogy Ön szeretné: alon kívül - vagy falba süllyesztve A lényeg a belső kiépítés: az univers mezős elosztó 336 modulhelyig áll rendelkezésre, így a nyújtva intelligens megoldást az ipari és középületekben. Az újításokban gazdag univers N belső kialakítása játszva teljesít minden szerelési feladatot, melyet megbízója a modern szerelési megoldásokkal szemben elvár. Lakóépületekben például az új süllyesztett univers mezős elosztó 110 mm-es mélységgel szinte bármilyen falba beépíthető, miközben elég helyet biztosít mind a villamosenergia elosztás, mind akár a gyengeáramú megoldások részére is.

2 univers alon kívüli mezős elosztó PE/N sínnel, IP Mezős elosztók Süllyesztett/gipszkartonba szerelhető mezős elosztó, IP30 31

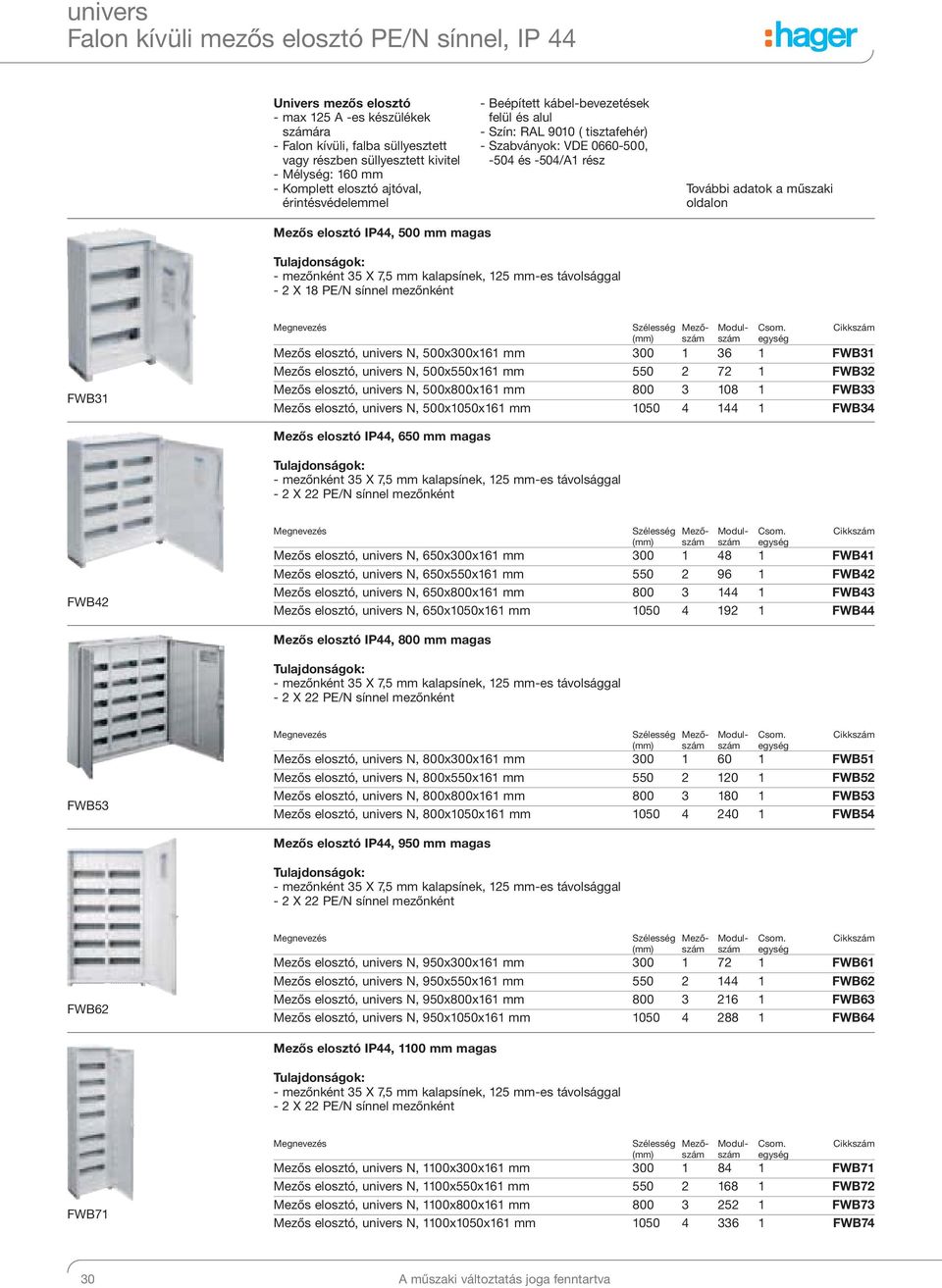

3 univers alon kívüli mezős elosztó PE/N sínnel, IP 44 Univers mezős elosztó - max 125 A -es készülékek számára - alon kívüli, falba süllyesztett vagy részben süllyesztett kivitel - Mélység: 160 mm - Komplett elosztó ajtóval, érintésvédelemmel - Beépített kábel-bevezetések felül és alul - Szín: RAL 9010 ( tisztafehér) - Szabványok: VDE , -504 és -504/A1 rész További adatok a műszaki oldalon Mezős elosztó IP44, 500 mm magas - 2 X 18 PE/N sínnel mezőnként WB31 Mezős elosztó, univers N, 500x300x161 mm WB31 Mezős elosztó, univers N, 500x550x161 mm WB32 Mezős elosztó, univers N, 500x800x161 mm WB33 Mezős elosztó, univers N, 500x1050x161 mm WB34 Mezős elosztó IP44, 650 mm magas - 2 X 22 PE/N sínnel mezőnként WB42 Mezős elosztó, univers N, 650x300x161 mm WB41 Mezős elosztó, univers N, 650x550x161 mm WB42 Mezős elosztó, univers N, 650x800x161 mm WB43 Mezős elosztó, univers N, 650x1050x161 mm WB44 Mezős elosztó IP44, 800 mm magas - 2 X 22 PE/N sínnel mezőnként WB53 Mezős elosztó, univers N, 800x300x161 mm WB51 Mezős elosztó, univers N, 800x550x161 mm WB52 Mezős elosztó, univers N, 800x800x161 mm WB53 Mezős elosztó, univers N, 800x1050x161 mm WB54 Mezős elosztó IP44, 950 mm magas - 2 X 22 PE/N sínnel mezőnként WB62 Mezős elosztó, univers N, 950x300x161 mm WB61 Mezős elosztó, univers N, 950x550x161 mm WB62 Mezős elosztó, univers N, 950x800x161 mm WB63 Mezős elosztó, univers N, 950x1050x161 mm WB64 Mezős elosztó IP44, 1100 mm magas - 2 X 22 PE/N sínnel mezőnként WB71 Mezős elosztó, univers N, 1100x300x161 mm WB71 Mezős elosztó, univers N, 1100x550x161 mm WB72 Mezős elosztó, univers N, 1100x800x161 mm WB73 Mezős elosztó, univers N, 1100x1050x161 mm WB74 30 A műszaki változtatás joga fenntartva

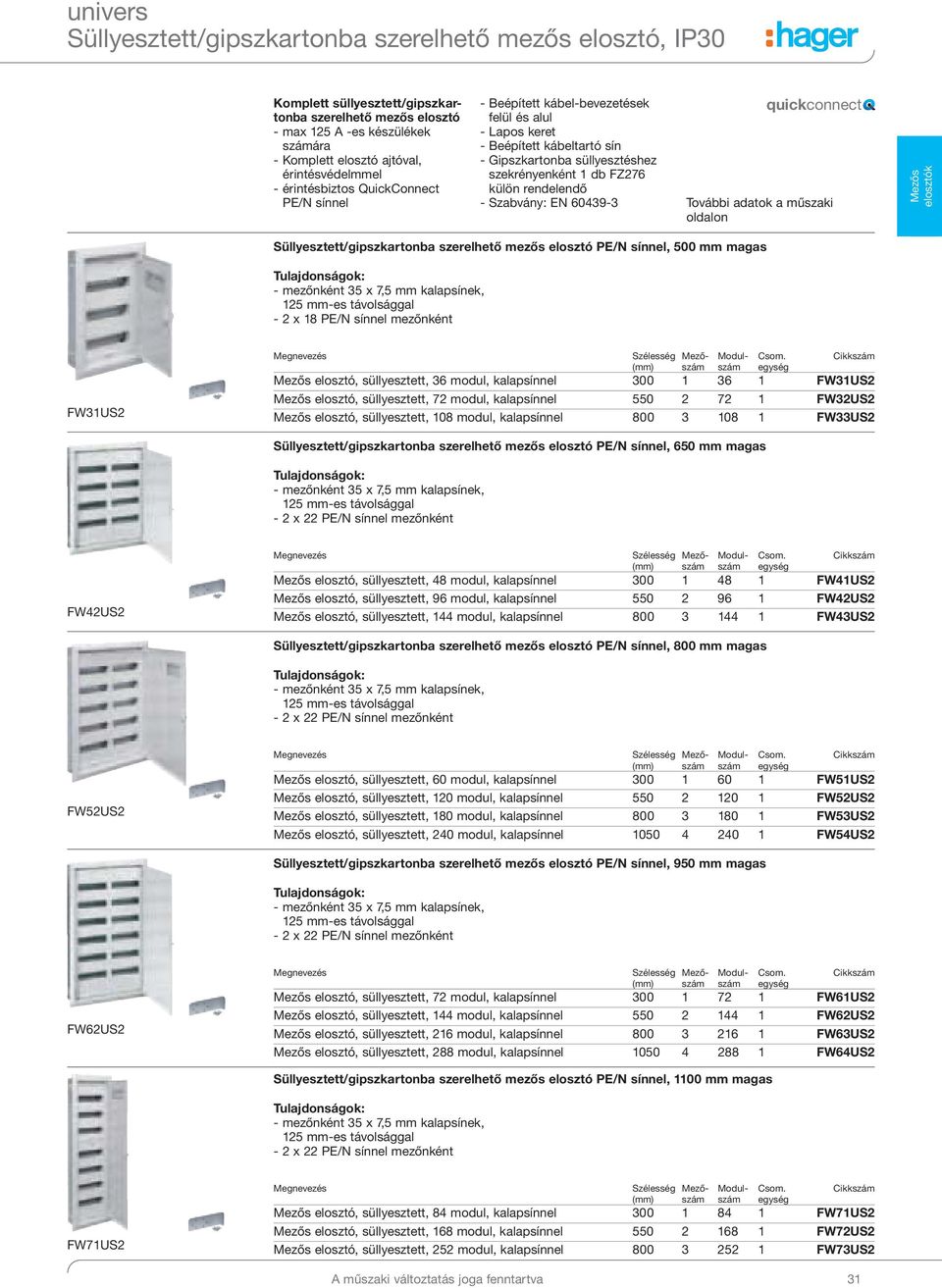

4 univers Süllyesztett/gipszkartonba szerelhető mezős elosztó, IP30 Komplett süllyesztett/gipszkartonba szerelhető mezős elosztó - max 125 A -es készülékek számára - Komplett elosztó ajtóval, érintésvédelmmel - érintésbiztos QuickConnect PE/N sínnel - Beépített kábel-bevezetések quickconnect felül és alul - Lapos keret - Beépített kábeltartó sín - Gipszkartonba süllyesztéshez szekrényenként 1 db Z276 külön rendelendő - Szabvány: EN További adatok a műszaki oldalon Mezős elosztók Süllyesztett/gipszkartonba szerelhető mezős elosztó PE/N sínnel, 500 mm magas - 2 x 18 PE/N sínnel mezőnként W31US2 Mezős elosztó, süllyesztett, 36 modul, kalapsínnel W31US2 Mezős elosztó, süllyesztett, 72 modul, kalapsínnel W32US2 Mezős elosztó, süllyesztett, 108 modul, kalapsínnel W33US2 Süllyesztett/gipszkartonba szerelhető mezős elosztó PE/N sínnel, 650 mm magas - 2 x 22 PE/N sínnel mezőnként W42US2 Mezős elosztó, süllyesztett, 48 modul, kalapsínnel W41US2 Mezős elosztó, süllyesztett, 96 modul, kalapsínnel W42US2 Mezős elosztó, süllyesztett, 144 modul, kalapsínnel W43US2 Süllyesztett/gipszkartonba szerelhető mezős elosztó PE/N sínnel, 800 mm magas - 2 x 22 PE/N sínnel mezőnként W52US2 Mezős elosztó, süllyesztett, 60 modul, kalapsínnel W51US2 Mezős elosztó, süllyesztett, 120 modul, kalapsínnel W52US2 Mezős elosztó, süllyesztett, 180 modul, kalapsínnel W53US2 Mezős elosztó, süllyesztett, 240 modul, kalapsínnel W54US2 Süllyesztett/gipszkartonba szerelhető mezős elosztó PE/N sínnel, 950 mm magas - 2 x 22 PE/N sínnel mezőnként W62US2 Mezős elosztó, süllyesztett, 72 modul, kalapsínnel W61US2 Mezős elosztó, süllyesztett, 144 modul, kalapsínnel W62US2 Mezős elosztó, süllyesztett, 216 modul, kalapsínnel W63US2 Mezős elosztó, süllyesztett, 288 modul, kalapsínnel W64US2 Süllyesztett/gipszkartonba szerelhető mezős elosztó PE/N sínnel, 1100 mm magas - 2 x 22 PE/N sínnel mezőnként W71US2 Mezős elosztó, süllyesztett, 84 modul, kalapsínnel W71US2 Mezős elosztó, süllyesztett, 168 modul, kalapsínnel W72US2 Mezős elosztó, süllyesztett, 252 modul, kalapsínnel W73US2 A műszaki változtatás joga fenntartva 31

5 alon kívüli mezős elosztó, 161 mm mély Kivitel: IP44 ali szekrények Érintésvédelmi osztály II, Védettség IP44 falba, falon kívül és részben süllyesztett kivitel Magasság: 500, 650, 800, 950, 1100 mm 1-4 mező Mélység 161 mm Szín RAL9010 (tisztafehér) ix beltéri kiépítéshez Belső kiépítés Univers Z rendszerrel Részei: Szekrény 1 mm- es acéllemez, porszórásos egymás mellé és egymás fölé sorolható Ajtó 1 mm acéllemez, porszórt jobbos -balos kivitel szerszám nélkül leszerelhető belső, állítható zsanér 110 nyitási szög 800 mm szélességtől két ajtós 3 3 Zár 3 pontos-rúdzár Gyárilag plombálható (IP44) Cserélhető Szabványok és előírások A VDE , -504 és -504/A1 szabványok szerint bevizsgált Méret: DIN szerint Védettség IP44/IP54 DIN EN szerint (VDE ) Védettség IP3x nyitott ajtónál Légrés és kúszóáramút VDE és -2 rész Túlfeszültség-védelmi kategória: IV Szennyeződési fok 3 Szigetelt: M AC 230/400V, 50 Hz Névleges áramerősség 125A 32 A műszaki változtatás joga fenntartva

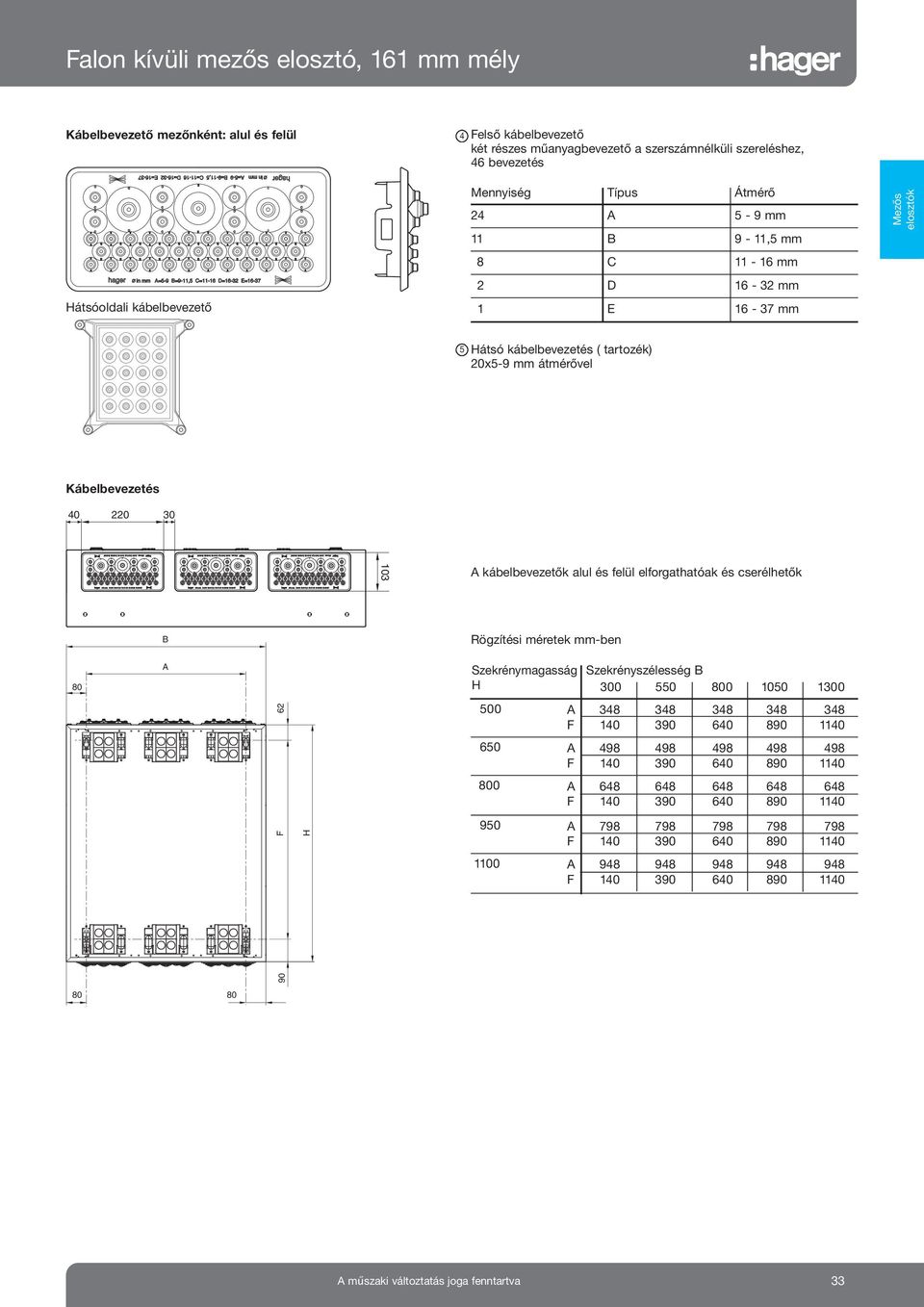

6 alon kívüli mezős elosztó, 161 mm mély Kábelbevezető mezőnként: alul és felül 4 első kábelbevezető két részes műanyagbevezető a szerszámnélküli szereléshez, 46 bevezetés Hátsóoldali kábelbevezető Mennyiség Típus Átmérő 24 A 5-9 mm 11 B 9-11,5 mm 8 C mm 2 D mm 1 E mm Mezős elosztók 5 Hátsó kábelbevezetés ( tartozék) 20x5-9 mm átmérővel Kábelbevezetés A kábelbevezetők alul és felül elforgathatóak és cserélhetők B Rögzítési méretek mm-ben 80 A Szekrénymagasság H Szekrényszélesség B A A A 1 90 H 950 A A A műszaki változtatás joga fenntartva 33

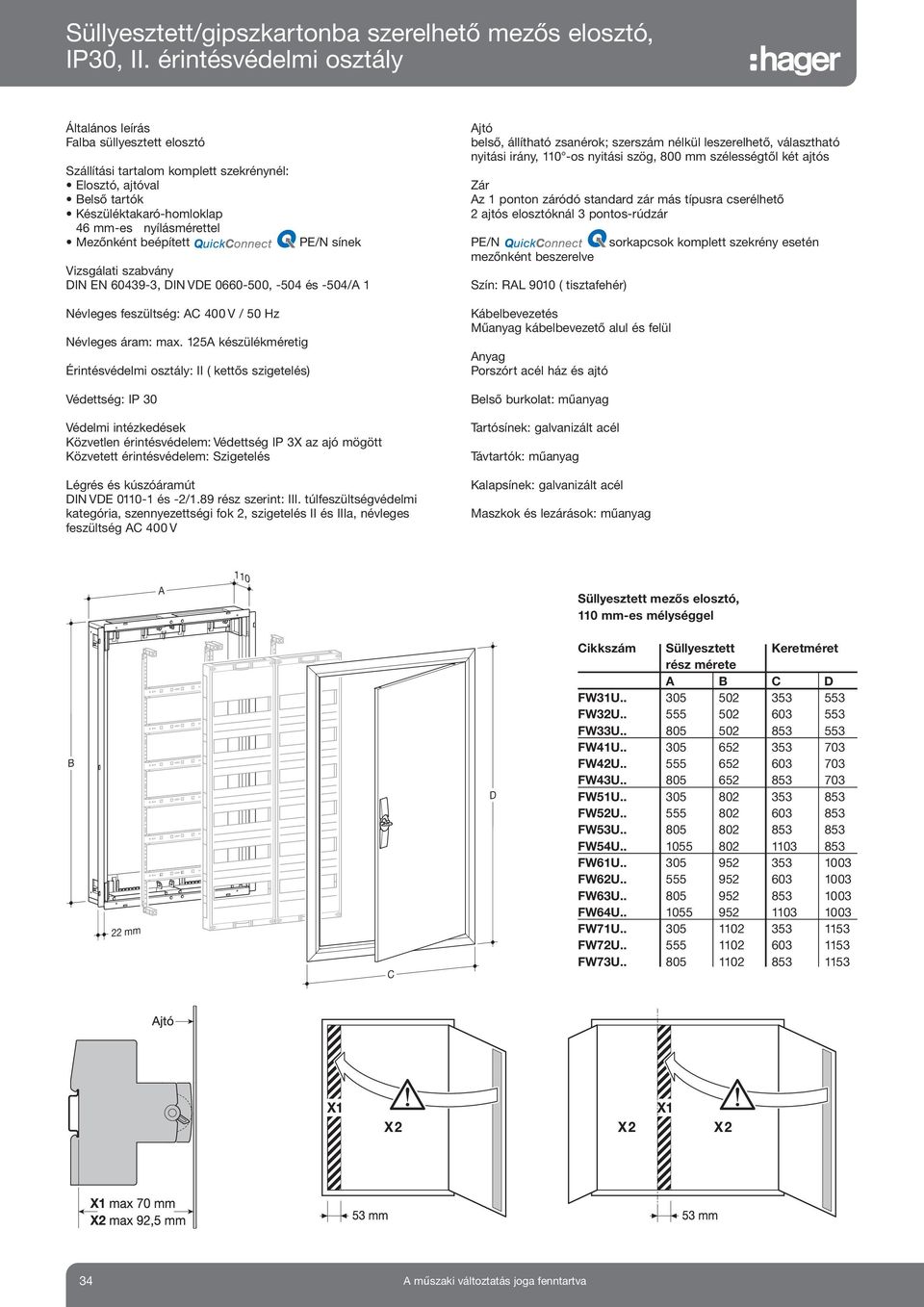

7 Süllyesztett/gipszkartonba szerelhető mezős elosztó, IP30, II. érintésvédelmi osztály Általános leírás alba süllyesztett elosztó Szállítási tartalom komplett szekrénynél: Elosztó, ajtóval Belső tartók Készüléktakaró-homloklap 46 mm-es nyílásmérettel Mezőnként beépített PE/N sínek Vizsgálati szabvány DIN EN , DIN VDE , -504 és -504/A 1 Névleges feszültség: AC 400 V / 50 Hz Névleges áram: max. 125A készülékméretig Érintésvédelmi osztály: II ( kettős szigetelés) Védettség: IP 30 Védelmi intézkedések Közvetlen érintésvédelem: Védettség IP 3X az ajó mögött Közvetett érintésvédelem: Szigetelés Légrés és kúszóáramút DIN VDE és -2/1.89 rész szerint: III. túlfeszültségvédelmi kategória, szennyezettségi fok 2, szigetelés II és IIIa, névleges feszültség AC 400 V Ajtó belső, állítható zsanérok; szerszám nélkül leszerelhető, választható nyitási irány, 110 -os nyitási szög, 800 mm szélességtől két ajtós Zár Az 1 ponton záródó standard zár más típusra cserélhető 2 ajtós elosztóknál 3 pontos-rúdzár PE/N mezőnként beszerelve Szín: RAL 9010 ( tisztafehér) Kábelbevezetés Műanyag kábelbevezető alul és felül Anyag Porszórt acél ház és ajtó Belső burkolat: műanyag Tartósínek: galvanizált acél Távtartók: műanyag Kalapsínek: galvanizált acél Maszkok és lezárások: műanyag sorkapcsok komplett szekrény esetén A 110 Süllyesztett mezős elosztó, 110 mm-es mélységgel B 22 mm C D Süllyesztett Keretméret rész mérete A B C D W31U W32U W33U W41U W42U W43U W51U W52U W53U W54U W61U W62U W63U W64U W71U W72U W73U A műszaki változtatás joga fenntartva

8 Mezős elosztók A műszaki változtatás joga fenntartva 35
