1 A termék megnevezése CSOPORTOS KÖZVETLEN MÉRÉS FOGYASZTÁSMÉR SZEKRÉNYEK F ELOSZTÓVAL A termék gyártója: TTK sorszáma: KONTAKT-ELEKTRO KFT 9/1-1.7 A termék forgalmazója: VÁLTOZAT: 1.0 Típusa: KONTAKT-ELEKTRO KFT PÉCS, MOHÁCSI U. 7 TEL.:72/ FAX:72/ Az alkalmazásba vétel id pontja: KFM-2/18M-FB-FM Termékfelel s / tel: FARKAS TAMÁS ( Szabvány: MSZ EN :1998 Típusvizsgálati eredmények: EN MSZ EN :1994 Vonatkozó szabványoknak megfelelt. Technológiai utasítás: Az alkalmazhatóság feltétele: szaki leírásban. Beltéren

:72/516-067 FAX:72/516-069 Az alkalmazásba vétel id pontja: KFM-2/18M-FB-FM Termékfelel s / tel: FARKAS TAMÁS ( 238-1696 Szabvány: MSZ EN

2 Általános ismertet A KONTAKT gyártmányú 1- és 3-fázisú fogyasztásmér t befogadó szekrények falra szerelhet, falba süllyeszthet illetve álló kivitelben készül beltéri szekrények pl.: házfalon, lépcs házban, alagsorban helyezhet k el. A falra szerelhet kivitel szekrények rögzít furatai a mér táblák mögötti részen helyezkednek el, ezért azok csak a plombák eltávolítása, és a táblák fellazítása után hozzáférhet. A mér táblákat a fogyasztási helyeknek megfelel en maradandó feliratozással látjuk el. A bels vezetékezés az els túláramvédelmi készülékhez (kismegszakítóhoz), a fogyasztásmér khöz, m anyag szigetelés, hajlékony (H07V-K típusú), 10mm 2 keresztmetszet érvéghüvelyekkel ellátott rézvezeték. Három v. több mér helyes szekrények esetén az elágazások elkészítésére (sínezéshez) áramszolgáltatói (ÁSZ) (méretlen) mez van kialakítva. Itt helyezzük el a t zvédelmi f kapcsolót, ill. a villámvédelmet és egyéb készülékeket. Nagyobb teljesítmény szekrények esetén az ÁSZ-i mez külön ajtóval kerül szállításra. Ezen mez ajtaja, 3 pontos zárral szerelve készül, melybe a zárbetétet az áramszolgáltató a mér k beépítésekor teszi. A kisebb szekrényben weidmüller sorkapcsok vannak így 50mm 2 keresztmetszet bejöv kábel esetén nem szükséges a kábelt szakaszoló biztosítóra vagy sínre kötni. Az elmen kábel keresztmetszete 25mm 2 lehet. A fogyasztásmér szekrények készre szereltek így a beépítést végz szakember munkáját nagyban megkönnyítik. A fogyasztásmér szekrényekben az ÁSZ-i méretlen mez roncsolás nélkül megbonthatatlan elválasztással van elkülönítve a mért fogyasztói szakasztól. Minden szakasz külön plombálható, az ÁSZ-i f elosztó típuszárral zárható. Az ajtók zsanérjai olyan kiképzés ek, hogy az ajtók nyitott állapotban szerszám nélkül is könnyen leszerelhet ek. A fogyasztásmér szekrényt a MEEI akkreditált laboratórium vizsgálta be a vonatkozó szabványoknak megfelel en; - a vizsgálati jegyz könyv azonosítója: D0474V A vizsgálat eredménye: A szabványossági el írásoknak megfelelt. A fogyasztásmér szekrényhez a gyártó mellékeli: - a megfelel ségi tanúsítványt, - a telepítési leírást, - üzembehelyezési leírást.

A falra szerelhet kivitel szekrények rögzít furatai a mér táblák mögötti részen helyezkednek el, ezért azok csak a plombák eltávolítása, és a táblák fellazítása után hozzáférhet.

3 A szekrényekhez rendelhet opciók: - Gyengeáramú mez - Túlfeszültség védelem - Leolvasó ablak - ÁSZ-i v. fogyasztói oldalra szakaszolható biztosítós aljzat. - RAL7032-t l eltér szín. Plombálhatóság A polikarbonát burkolaton kialakított furat és a Felten plombasapka segítségével az átellenes sarkokban csavarozással végezhet az ÁSZ-i plombálás. Szerelés A szerelvények 3 mm-es horganyzott szerel lapra vannak rögzítve. A mér táblák csavaros (FELTEN tábla) rögzítéssel kerülnek felszerelésre. Bármely tábla egyszer en kivehet a sorból. A mér táblák plombálhatóak. A táblákat maradandó feliratozással láttuk el. A bels vezetékezés H07V-K típusú 10 mm 2 érvéghüvellyel ellátott vezetékkel van kiépítve. Fogyasztásmér t méretéhez igazítható toló anyával ellátott sínekhez (mér kereszthez) rögzíthetjük. A kismegszakítók, sorozatkapcsok és mágnes-kapcsolók a beépített TS 35 szerel sínre szerelhet k. A csoportos mér helyek kialakítása során figyelembe kell venni a következ el írást. A mér utáni / mért/ f vezetéket tilos, idegen mér szekrényen, vagy más méretlen oldali berendezéseket tartalmazó szekrényen átvezetni. Helyszíni szerelés Falra szerelés: Falba süllyesztés: Telepítési hely: A falra szerelhet kivitel szekrények rögzít furatai a mér táblák mögötti részen helyezkednek el, ezért azok csak a plombák eltávolítása, és a táblák fellazítása után hozzáférhet. A szekrény hátlapján kialakított 4 db rögzítési pontnak megfelel furat van kialakítva. 10mm-es m anyag tiplivel 6-os csavarral lehet a szekrényt rögzíteni, miközben vízmértékkel ellen rizni kell a szekrény helyzetét. Falba süllyesztésnél, a szekrény méreténél mm-rel nagyobb és maximum 280mm mély üreget kell készíteni. Ebben kell a szekrényt a már ismertetett rögzítés után gipsszel vagy cementhabarccsal kiönteni. Fontos, hogy a vezetékek csatlakoztatására szolgáló véd csövek is ebben a munkafázisban készüljenek el! Közlekedési káreseteknek ne legyen kitéve, kezelése, létesítése, a legkedvez bb legyen. A telepítési magasságot tekintve a mér szekrényt úgy kell elhelyezni, hogy a fogyasztásmér berendezés és tartozékai, (leolvasást vagy kezelést igényl részeinek alsó szélei) a padló szintjét l min. 0,6m, fels szélei max. 1,8m magasságban legyenek.

Szerelés A szerelvények 3 mm-es horganyzott szerel lapra vannak rögzítve. A mér táblák csavaros (FELTEN tábla) rögzítéssel kerülnek felszerelésre. Bármely tábla egyszer en kivehet a sorból.

4 Szekrények technikai jellemz i A szekrények 1,5mm-es vastagságú acéllemezb l porszórásos felületvédelemmel készül, így garantálható a 30-éves élettartam. Színe: RAL 7032 Védettségük: IP30 Érintésvédelmi osztály: I. Korrózióvédelem: Foszfátozás: 1µm-es foszfátréteg képz dik a lakktapadás javítására Porszórás: µm bevonatvastagság (ISO2360), tapadás: GT0 (ISO2409) Alkalmazás A szekrények beltéren alkalmazhatók. A teljesítménynek megfelel en két kialakítás lehetséges. 1. Csoportos fogyasztásmér hely A kialakítása (1. sz. Melléklethez) ÁM: Áramszolgáltatói mez Méret: 320x360x280mm Névleges feszültség: 3x400V/230V 50Hz 160A F biztosító típus: NH00 / 160A biztosító. Csatlakozó kábel keresztmetszete: max. 50mm 2 L1, L2, L3: 20*5 DCU rézsín Síntartók: 8 db gy jt síntartóbak küls csavarrögzítéssel Csatlakozó kapcsok: A betápláló és felszálló vezeték csatlakoztatásához: 16-50mm 2 vezeték csatlakoztatására alkalmas WDU vezetékcsatlakozó kapocs Mér helyekhez: 4-35mm 2 vezeték csatlakoztatására alkalmas WDU vezetékcsatlakozó kapocs. 250A F biztosító típus: NH1 / 250A biztosító Csatlakozó kábel keresztmetszete: max. 150mm 2 L1, L2, L3: 20*5 DCU rézsín Síntartók: 8 db univerzális gy jt sín tartóbak küls csavarrögzítéssel Csatlakozó kapcsok: A betápláló és felszálló vezeték csatlakoztatásához: mm 2 vezeték csatlakoztatására alkalmas vezetékcsatlakozó kapocsot használunk. Mér helyekhez: 4-35mm 2 vezeték csatlakoztatására alkalmas WDU vezetékcsatlakozó kapocs Amennyiben a csatlakozó kábel mérete nagyobb a terhelés által indokoltnál, más csatlakozó elem segítségével nagyobb méret kábel csatlakoztatása is megvalósítható.

Korrózióvédelem: Foszfátozás: 1µm-es foszfátréteg képz dik a lakktapadás javítására Porszórás: 60-100µm bevonatvastagság (ISO2360), tapadás: GT0 (ISO2409) Alkalmazás A szekrények beltéren

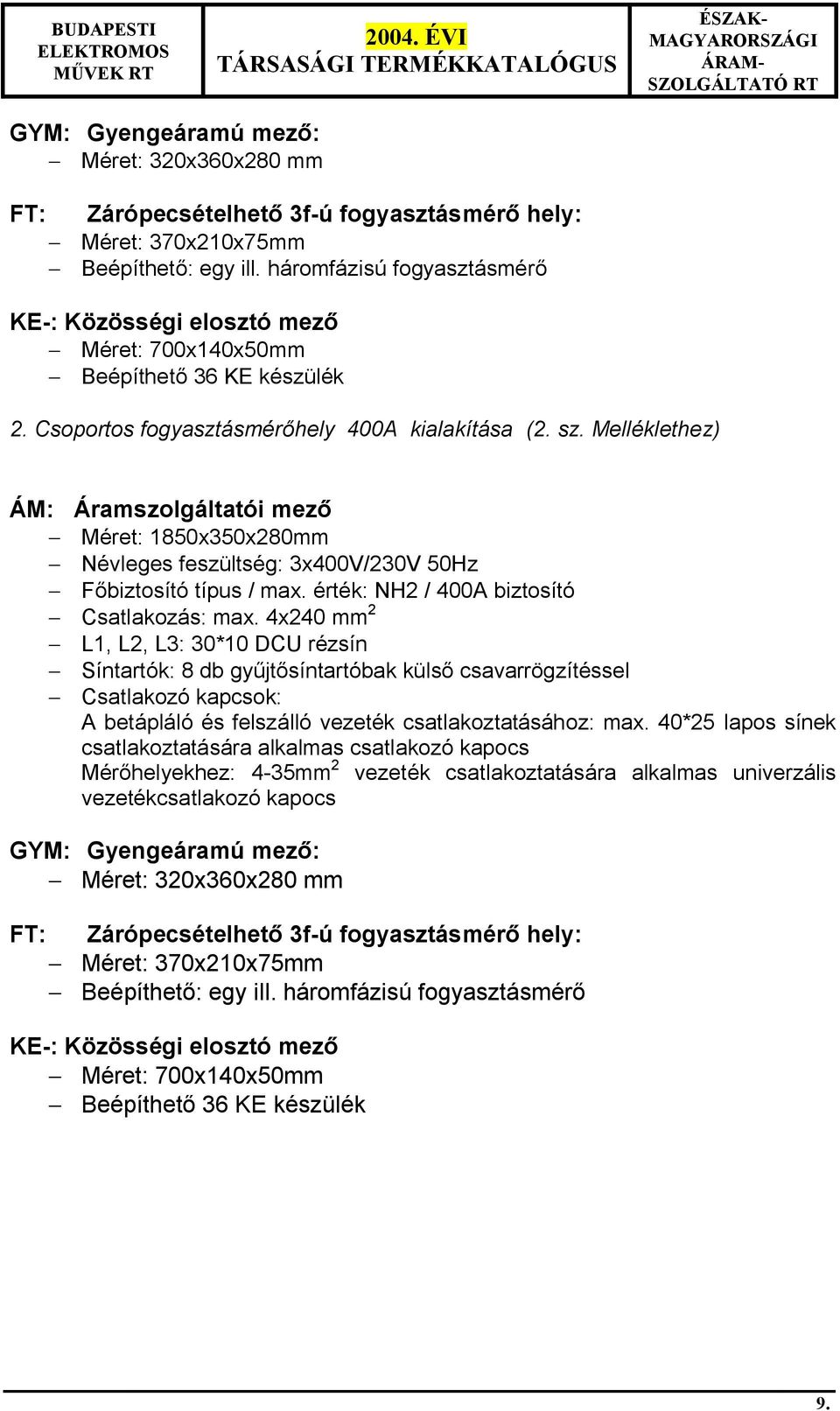

5 GYM: Gyengeáramú mez : Méret: 320x360x280 mm FT: Zárópecsételhet 3f-ú fogyasztásmér hely: Méret: 370x210x75mm Beépíthet : egy ill. háromfázisú fogyasztásmér KE-: Közösségi elosztó mez Méret: 700x140x50mm Beépíthet 36 KE készülék 2. Csoportos fogyasztásmér hely 400A kialakítása (2. sz. Melléklethez) ÁM: Áramszolgáltatói mez Méret: 1850x350x280mm Névleges feszültség: 3x400V/230V 50Hz F biztosító típus / max. érték: NH2 / 400A biztosító Csatlakozás: max. 4x240 mm 2 L1, L2, L3: 30*10 DCU rézsín Síntartók: 8 db gy jt síntartóbak küls csavarrögzítéssel Csatlakozó kapcsok: A betápláló és felszálló vezeték csatlakoztatásához: max. 40*25 lapos sínek csatlakoztatására alkalmas csatlakozó kapocs Mér helyekhez: 4-35mm 2 vezeték csatlakoztatására alkalmas univerzális vezetékcsatlakozó kapocs GYM: Gyengeáramú mez : Méret: 320x360x280 mm FT: Zárópecsételhet 3f-ú fogyasztásmér hely: Méret: 370x210x75mm Beépíthet : egy ill. háromfázisú fogyasztásmér KE-: Közösségi elosztó mez Méret: 700x140x50mm Beépíthet 36 KE készülék

Melléklethez) ÁM: Áramszolgáltatói mez Méret: 1850x350x280mm Névleges feszültség: 3x400V/230V 50Hz F biztosító típus / max. érték: NH2 / 400A biztosító Csatlakozás: max.

6 1. számú Melléklet - Csoportos fogyasztásmér hely A Az elrendezésekben NH biztosító aljzat alkalmazható.

7 2. számú Melléklet - Csoportos fogyasztásmér hely 400A Az elrendezésekben NH biztosító aljzat alkalmazható.
