5 Típus L W H D E Súly (g) CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP CSP Üvegszál ersítés préselt poliészter alj és fedél IP 65 védettség, kiválóan ellenáll az idjárás és más küls környezeti tényezknek, lángálló, ütésálló. Környezeti hmérséklet -25 C +200 C RAL 7000 szürke, RAL 7032 bézs, RAL 9005 fekete (antisztatikus) Egyedi rendelésre további színek! D1811V098 MSZ EN :2000 D1471V119 MSZ EN :2000 CSP A - horganyzott szerellap CSP H - hengerzár CSP F - félfordítós zár Egy- és háromfázisú villamos fogyasztókészülékek dugós csatlakoztatására, túláram-, zárlat-, és érintésvédelemre, továbbá a csatlakoztatott készülékek ki- és bekapcsolására használhatók. A CSE típusú elosztó szekrények védettsége a beépített szerelvények függvényében IP 44-re eshet vissza Egyedi igény szerinti elosztószekrényeket is rövid határidn belül elkészítünk, akár IP 65-ös védettséggel! 3

6 (160x260x90 mm) 2 db egyfázisú 16A-es aljzattal, 2 db 16A/1C kismegszakítóval 1 db Pg 16, vezetékezve (160x260x90 mm) 3 db egyfázisú 16A-es aljzattal, 3 db 16A/1C kismegszakítóval 1 db Pg 16, vezetékezve (160x260x90 mm) 1 db egyfázisú 16A, és 1 db 5P 16A aljzattal, 1 db 16A/1C és 1 db 16A/3C kismegszakítóval 1 db Pg 16, vezetékezve (200x250x90 mm) 2 db 5P 16 A-es aljzattal, 2 db 16A/3C kismegszakítóval 1 db Pg 16, vezetékezve (260x160x90 mm) 4 db egyfázisú 16A aljzat, 4 db 16A/1C kismegszakítóval 1 db Pg 21, vezetékezve (200x250x120 mm) 2 db egyfázisú 16A és 2 db 5P 16 A-es aljzattal, 2 db 16A/1C és 2 db 16A/3C kismegszakítóval 1 db Pg 21, vezetékezve (250x255x90 mm) 6 db egyfázisú 16A-es aljzattal, 6 db 16A/1C kismegszakítóval 1 db Pg 21, vezetékezve (400x250x120 mm) 2 db egyfázisú 16A és 2 db 5P 16 A-es aljzattal, 2 db 16A/1C és 2 db 16A/3C kismegszakítóval 1 db Pg 21, vezetékezve 4

7 (400x250x120 mm) 2 db egyfázisú 16A, 1 db 5P 16 A és 1 db 5P 32A-es aljzattal, 2 db 16A/1C, 1 db 16A/3C és 1 db 32A/3C kismegszakítóval 1 db Pg 21, vezetékezve (400x250x120 mm) 2 db egyfázisú 16A, 3 db 5P 16 A-es aljzattal, 2 db 16A/1C, 3 db 16A/3C kismegszakítóval 1 db Pg 21, vezetékezve (600x250x120 mm) 2 db egyfázisú 16A, 3 db 5P 16 A és 2 db 5P 32A-es aljzattal, 2 db 16A/1C, 3 db 16A/3C és 2 db 32A/3C kismegszakítóval 1 db Pg 21, vezetékezve (600x250x120 mm) 5 db egyfázisú 16A, 2 db 5P 16 A és 2 db 5P 32A-es aljzattal, 5 db 16A/1C, 2 db 16A/3C és 2 db 32A/3C kismegszakítóval, 1 db 63A biztonsági kapcsoló, 1 db 4P 63A 30mA Fi relé 1 db Pg 21, vezetékezve 5

8 (400x250x120 mm) 2 db egyfázisú 16A, 1 db 5P 16 A és 1 db 5P 32A-es aljzattal, 2 db 16A/1C, 1 db 16A/3C és 1 db 32A/3C kismegszakítóval, 1 db 63A biztonsági kapcsoló, 1 db 4P 63A 30mA Fi relével 1 db Pg 21 1 db Pg 9, vezetékezve (400x250x120 mm) 2 db egyfázisú 16A, 2 db 5P 16 A-es aljzattal, 2 db 16A/1C, 2 db 16A/3C kismegszakítóval, 1 db 63A biztonsági kapcsolóval, 1 db 4P 63A 30mA Fi relével 1 db Pg 21 1 db Pg 9, vezetékezve (600x250x120 mm) 5 db egyfázisú 16 A, 1 db 5P 16 A, 1 db 5P 32 A aljzattal, 5 db 16A/1C, 1 db 16A/3C és 1 db 32A/3C kismegszakítóval, 1 db 4P 40A 30mA Fi relével 1 db Pg 21 1 db Pg 9, vezetékezve (600x250x120 mm) 4 db egyfázisú 16A, 2 db 5P 16 A és 2 db 5P 32A-es aljzattal, 4 db 16A/1C, 2 db 16A/3C és 2 db 32A/3C kismegszakítóval, 1 db 63A moduláris biztonsági kapcsolóval, 1 db 4P 63A 30mA Fi relével 1 db Pg 21 1 db Pg 9, vezetékezve (600x250x120 mm) 4 db egyfázisú 16A, 1 db 5P 16 A, 1 db 4P 16A, 1 db 5P 32A és 1 db 4P 32A-es aljzattal, 4 db 16A/1C, 2 db 16A/3C és 2 db 32A/3C kismegszakítóval, 1 db 63A moduláris biztonsági kapcsolóval, 1 db 4P 63A 30mA Fi relével 1 db Pg 21 1 db Pg 9, vezetékezve 6

9

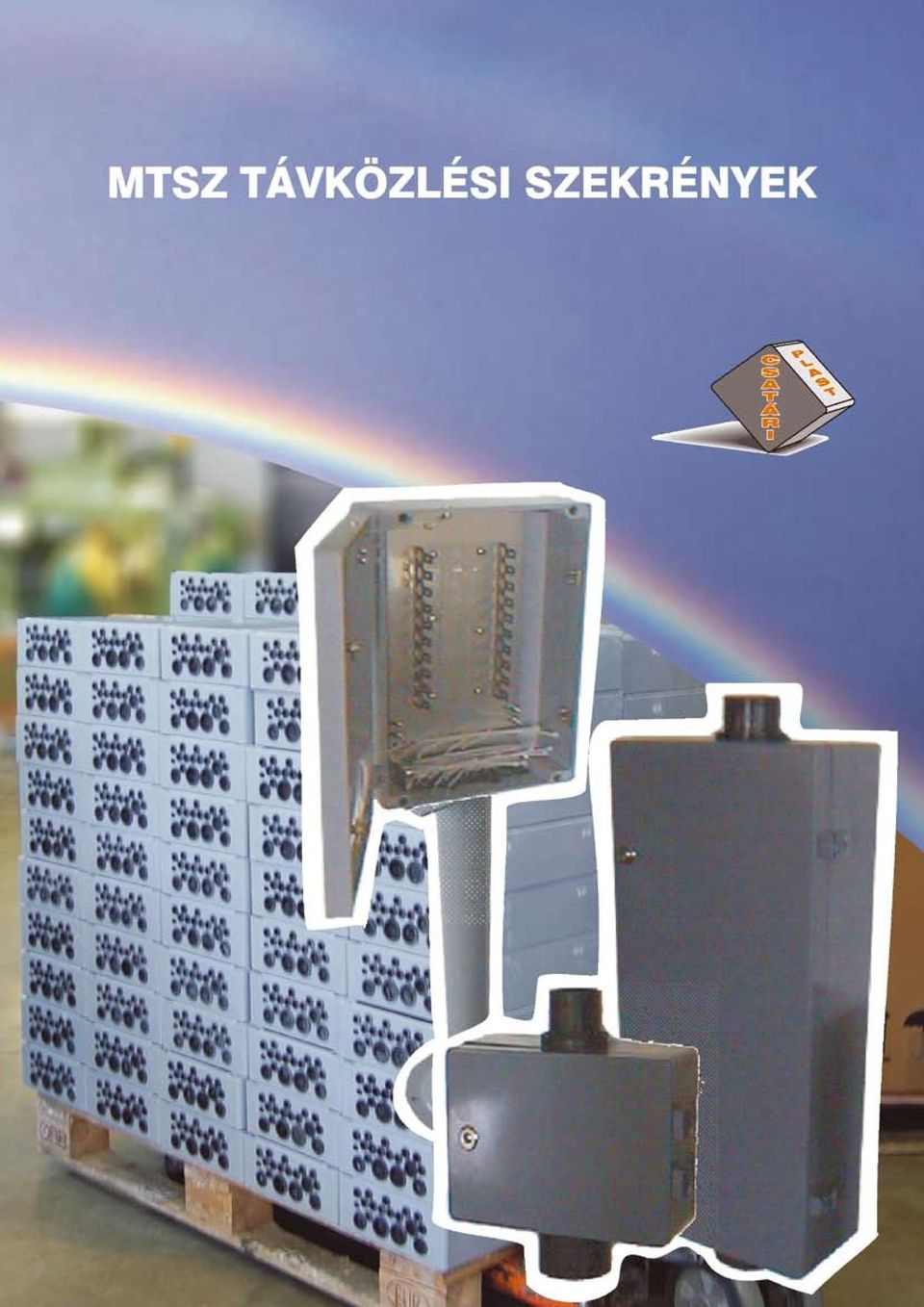

10 Típus L W H D E Súly (g) MTSZ MTSZ MTSZ MTSZ MTSZ MTSZ szekrények HIF engedéllyel rendelkeznek. Üvegszál ersítés préselt poliészter doboz alj és tet. IP 54 védettség. Kiválóan ellenáll az idjárás és más küls környezeti tényezknek, lángálló, ütésálló. Választható fekete, antisztatikus kivitelben is, ami lehetvé teszi a robbanásbiztos szerelést. csállvány: 0,8 m és 0,5 m cscsonk 8

11

12

13 A gyártmánycsalád tagjai egy- és háromfázisú áramváltó nélkül 50 A-ig terjed közvetlen fogyasztásmér készülékek beépítésére alkalmasak, valamint fogyasztókészülékek dugós csatlakoztatására, túláram-, zárlat- és érintésvédelemre, továbbá csatlakoztatott készülékek be- és kikapcsolására használhatók. PVT típusú szekrények alj: - üvegszálas poliészter fedél: - PC polikarbonát ÁF - RAL 7032 bézs szín PC - NÁF alaplap: - égés és ütésálló polipropilén - tüzihorganyzott lemez - tüzihorganyzott lemez IP 65 A védettség a beépített szerelvények függvényében IP 44-re módosulhat. (pl.: dugaszoló aljzatok) UV-, láng- és ütésállósága kiváló. II. PVT F típusú szekrények alj: - PC/ABS fedél: - PC polikarbonát ÁF - RAL 7032 bézs szín PC NÁF alaplap: - égés és ütésálló polipropilén üvegszálas poliészter alj PC/ABS alj polikarbonát tet D0075V0204 MSZ EN E.ON rendszerengedély azonosító: R09 073/10 (E.ON ÉDÁSZ, E.ON DÉDÁSZ, E.ON TITÁSZ) - ELMÜ ÉMÁSZ rendszerengedély azonosító: / DÉMÁSZ rendszerengedély azonosító: 3/2005 A tokozatok az idnkénti tisztításon és a csatlakozó kapcsok csavarjainak szükség szerinti utánhúzásán kívül karbantartást nem igényelnek. A szekrények kül-, és beltéren egyaránt felszerelhetk, mivel hidegnek, melegnek, napsugárzásnak, csapadéknak, vegyi anyagoknak ellenállnak. Ütésállóságuk kiváló. A tokozatok egymással és más villamos tokozatokkal összeépíthetk, csoportos mérhelyek kialakítására is alkalmasak. A szereléshez szükséges átalakítások és egyedi kérések is megrendelhetek! Állványra, falra szerelve, félig, vagy teljesen falba süllyesztve is elhelyezhetk. 11

14 150 X 300 X 170 mm, üres szekrény, átlátszó PC fedéllel. 150 X 300 X 170 mm, üres szekrény, nem átlátszó ABS fedéllel. 150 X 300 X 170 mm, üres szekrény, könnyített oldalfallal, policarbonátból, könnyebb szerelhetség, UV-, égés-, és ütésálló, IP 65, plombálható, átlátszó PC fedéllel. 150 X 300 X 170 mm, üres szekrény, könnyített oldalfallal, policarbonátból, könnyebb szerelhetség, UV-, égés-, és ütésálló, IP 65, plombálható, nem átlátszó PC fedéllel. 150 X 300 X 170 mm, 140 X 290 X 4 mm manyag szerellappal. 300 X 300 X 170 mm, üres szekrény, átlátszó PC fedéllel. 12

15 300 X 300 X 170 mm, üres szekrény, nem átlátszó ABS fedéllel. 300 X 300 X 170 mm, üres szekrény, könnyített oldalfallal, policarbonátból, könnyebb szerelhetség, UV-, égés-, és ütésálló, IP 65, plombálható, átlátszó PC fedéllel. 300 X 300 X 170 mm, üres szekrény, könnyített oldalfallal, policarbonátból, könnyebb szerelhetség, UV-, égés-, és ütésálló, IP 65, plombálható, nem átlátszó ABS fedéllel. 300 X 300 X 170 mm, 290 X 290 X 4 mm manyag szerellappal. 13

16 300 X 600 X 170 mm, üres szekrény, átlátszó PC fedéllel. 300 X 600 X 170 mm, üres szekrény, nem átlátszó ABS fedéllel. 300 X 600 X 170 mm, 290 X 590 X 4 mm manyag szerellappal. 14

17

18 300 X 300 X 170 mm, egyfázisú fogyasztásmérhöz, beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 300 X 300 X 170 mm, egyfázisú fogyasztásmérhöz, beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. Könnyített oldalfallal, policarbonátból, könnyebb szerelhetség, UV-, égés-, és ütésálló, IP 65, plombálható, átlátszó PC fedéllel. 300 X 600 X 170 mm, háromfázisú fogyasztásmérhöz, beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 300 X 600 X 170 mm, két darab egyfázisú fogyasztásmérhöz, beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 16

19 300 X 600 X 170 mm, elektronikus fogyasztásmérhöz és sorkapocs szerelvényhez. Nyitható ablakkal a mér leolvasásához. Beépített mérkereszttel és mérfelersít csavarokkal. 300 X 600 X 170 mm, elektronikus fogyasztásmérhöz és sorkapocs szerelvényhez. Nyitható ablakkal a mér leolvasásához, csapófedéllel a kismegszakítók kezeléséhez. Beépített mérkereszttel és mérfelersít csavarokkal. 17

20 300 X 600 X 170 mm, háromfázisú vezérelt méróra és hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. Egyfázisú általános és egyfázisú vezérelt mérórához, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. Egyfázisú általános és egyfázisú vezérelt mérórához, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. Álló kivitel. 18

21 Egyfázisú általános és egyfázisú vezérelt mérórához, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 2 db fels elhelyezés kismegszakító szekrénnyel 2 db 12 modulos csapófedeles ablakkal szerelve maximum 24 db kismegszakító kezeléséhez, 2 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Háromfázisú általános és háromfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. Háromfázisú általános és háromfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 2 db fels elhelyezés kismegszakító szekrénnyel 2 db 12 modulos csapófedeles ablakkal szerelve maximum 24 db kismegszakító kezeléséhez, 2 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. 19

22 Háromfázisú általános és háromfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 2 db földkábeles csatlakoztatásra alkalmas kábelfogadó szekrény, 125 mm hosszú TS35 kalapsínnel a sorkapcsok számára. Kábelfogadó oldalon nem átlátszó, az elmen oldalon átlátszó tetvel. Háromfázisú általános és háromfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 2 db földkábeles csatlakoztatásra alkalmas kábelfogadó szekrény, 125 mm hosszú TS35 kalapsínnel a sorkapcsok számára, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapcsok találhatók. Kábelfogadó oldalon nem átlátszó, az elmen oldalon átlátszó tetvel. Háromfázisú általános és háromfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, csapófedéllel a kismegszakítók kezeléséhez. 2 db földkábeles csatlakoztatásra alkalmas kábelfogadó szekrény, 125 mm hosszú TS35 kalapsínnel a sorkapcsok számára. 1 db 300x300mm földkábeles csatlakoztatásra alkalmas kábelfogadó szekrény. 20

23 DÉMÁSZ TERÜLETRE! 300 X 600 X 170 mm, háromfázisú fogyasztásmérhöz, beépített mérkereszttel és mérfelersít csavarokkal, elüls csapófedéllel a kismegszakítók kezeléséhez. DÉMÁSZ TERÜLETRE! 300 X 600 X 170 mm, háromfázisú fogyasztásmérhöz, beépített mérkereszttel és mérfelersít csavarokkal, hátsó csapófedéllel a kismegszakítók kezeléséhez. DÉMÁSZ TERÜLETRE! 600 x 600 x 170 mm, Egy vagy háromfázisú általános és egyfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, elüls csapófedéllel a kismegszakítók kezeléséhez. DÉMÁSZ TERÜLETRE! 600 x 600 x 170 mm, Egy vagy háromfázisú általános és egyfázisú vezérelt mérórához, mágneskapcsolóhoz, valamint hangfrekvenciás vezérlkészülék számára kialakított szerellap. Beépített mérkereszttel és mérfelersít csavarokkal, hátsó csapófedéllel a kismegszakítók kezeléséhez. 21

24 Egyfázisú fogyasztásmérhöz, alsó elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Egyfázisú fogyasztásmérhöz, fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Egyfázisú fogyasztásmérhöz, alsó elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj található. Egyfázisú fogyasztásmérhöz, alsó elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 2 db 16A/1C kismegszakító és 1 db 2P 40A 30mA Fi-relé található, kompletten vezetékezve. 22

25 Egyfázisú fogyasztásmérhöz, fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj található. Egyfázisú fogyasztásmérhöz, fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 2 db 16A/1C kismegszakító és 1 db 2P 40A 30mA Fi-relé található, kompletten vezetékezve. Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek 1 db 125 mm hosszú TS35 kalapsínt tartalmaznak. Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrény földkábeles csatlakoztatáshoz, melyekben 1 db 125 mm hosszú TS35 kalapsín, és HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. 23

26 Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrény földkábeles csatlakoztatáshoz, melyek 1 db 125 mm hosszú TS35 kalapsínt tartalmaznak. Fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrény földkábeles csatlakoztatáshoz, melyekben 1 db 125 mm hosszú TS35 kalapsín, és HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. Fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek 1 db 125 mm hosszú TS35 kalapsínt tartalmaznak. Az elmen oldalon 1 db 6 modulos csapófedeles ablakkal szerelve maximum 6 db kismegszakító kezeléséhez. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel. 24

27 Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel. Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrény oldalán 2 db egyfázisú 230V/16A háztartási dugalj található. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 2 db 16A/1C kismegszakító és 1 db 2P 40A 30mA Fi-relé található, kompletten vezetékezve. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. 25

28 Egyfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel. Fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító mködtetésére, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Egyfázisú fogyasztásmérhöz, alsó elhelyezés 300 X 300 X 170 mm kábelfogadó egységgel, 290 X 290 X 4 mm manyag szerellappal. Egyfázisú fogyasztásmérhöz, alsó elhelyezés 300 X 300 X 170 mm kábelfogadó egységgel, 290 X 290 X 4 mm manyag szerellappal. Fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. 26

29 Háromfázisú fogyasztásmérhöz, alsó elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Háromfázisú fogyasztásmérhöz, fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Háromfázisú fogyasztásmérhöz, alsó elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 1 db egyfázisú 230V/16A háztartási, és 1 db háromfázisú 5 pólusú 400V/16A dugalj található. Háromfázisú fogyasztásmérhöz, alsó elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 1 db egyfázisú 230V/16A háztartási, és 1 db háromfázisú 5 pólusú 400V/16A dugalj, 1 db 16A/1C, 1 db 16A/3C kismegszakító és 1 db 4P 40A 30mA Fi-relé található, kompletten vezetékezve. 27

30 Háromfázisú fogyasztásmérhöz, fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 1 db egyfázisú 230V/16A háztartási, és 1 db háromfázisú 5 pólusú 400V/16A dugalj található. Háromfázisú fogyasztásmérhöz, fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 1 db egyfázisú 230V/16A háztartási, és 1 db háromfázisú 5 pólusú 400V/16A dugalj, 1 db 16A/1C, 1 db 16A/3C kismegszakító és 1 db 4P 40A 30mA Fi-relé található, kompletten vezetékezve. Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek 1 db 125 mm hosszú TS35 kalapsínt tartalmaznak. Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrény földkábeles csatlakoztatáshoz, melyekben 1 db 125 mm hosszú TS35 kalapsín, és HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. 28

31 Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek 1 db 125 mm hosszú TS35 kalapsínt tartalmaznak. Fels elhelyezés kismegszakító szekrény 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek 1 db 125 mm hosszú TS35 kalapsín, és HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. Fels elhelyezés kismegszakító szekrény 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel. 29

32 Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, és 1 db háromfázisú 5 pólusú 400V/16A dugalj található. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 1 db háromfázisú 5 pólusú 400V/16A dugalj, 2 db 16A/1C, 1 db 16A/3C kismegszakító és 1 db 4P 40A 30mA Fi-relé található, kompletten vezetékezve. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. Háromfázisú fogyasztásmérhöz, 2 db alsó elhelyezés 150 X 300 X 170 mm-es kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz. Az elmen oldalon 2 db 125 mm hosszú TS35 kalapsínnel, és 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A kábelfogadó oldalon 1 db 125 mm hosszú TS35 kalapsínnel. Fels elhelyezés kismegszakító szekrény 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezelésére, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. 30

33 Háromfázisú fogyasztásmérhöz, alsó elhelyezés 300 X 300 X 170 mm kábelfogadó egységgel, 290 X 290 X 4 mm manyag szerellappal. Háromfázisú fogyasztásmérhöz, alsó elhelyezés 300 X 300 X 170 mm kábelfogadó egységgel, 290 X 290 X 4 mm manyag szerellappal. Fels elhelyezés kismegszakító szekrénnyel 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. 31

34 150 X 300 X 170 mm, 275 mm hosszú TS35 kalapsínnel a sorkapcsok számára. 150 X 300 X 170 mm, 125 mm hosszú TS35 kalapsínnel, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapocs található. 300 X 300 X 170 mm, kábelfogadó egység. Földkábeles csatlakoztatásra alkalmas. 2 db 150 X 300 X 170 mm-es kábelfogadó szekrénybl áll, 125 mm hosszú TS35 kalapsínnel a sorkapcsok számára. Kábelfogadó oldalon nem átlátszó, az elmen oldalon átlátszó tetvel. 300 X 300 X 170 mm, kábelfogadó egység. Földkábeles csatlakoztatásra alkalmas. 2 db 150 X 300 X 170 mm-es kábelfogadó szekrénybl áll, 125 mm hosszú TS35 kalapsínnel, melyen HA típusú, 4 pólusú 25/16mm 2 vezeték fogadására alkalmas sorkapcsok találhatók. Kábelfogadó oldalon nem átlátszó, az elmen oldalon átlátszó tetvel. 32

35 300 X 300 X 170 mm, kismegszakító szekrény, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel. 300 X 300 X 170 mm, kismegszakító szekrény, 2 db 12 modulos csapófedeles ablakkal szerelve maximum 24 db kismegszakító kezeléséhez, 2 db 275 mm hosszú magasított TS35 kalapsínnel. 33

36 300 X 600 X 170 mm, kismegszakító szekrény, 290 X 590 X 4 mm manyag szerellappal, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú magasított TS35 kalapsínnel. 300 X 600 X 170 mm, kismegszakító szekrény, 290 X 590 X 4 mm manyag szerellappal, 2 db 12 modulos csapófedeles ablakkal szerelve maximum 24 db kismegszakító kezeléséhez, 2 db 275 mm hosszú TS35 magasított kalapsínnel. 300 X 600 X 170 mm, kismegszakító szekrény, 290 X 590 X 4 mm manyag szerellappal, 3 db 12 modulos csapófedeles ablakkal szerelve maximum 36 db kismegszakító kezeléséhez, 3 db 275 mm hosszú TS35 magasított kalaps 300 X 600 X 170 mm, kismegszakító szekrény, 290 X 590 X 4 mm manyag szerellappal, 4 db 12 modulos csapófedeles ablakkal szerelve maximum 48 db kismegszakító kezeléséhez, 4 db 275 mm hosszú TS35 magasított kalapsínnel. 34

37 150 X 300 X 170 mm, kismegszakító szekrény átlátszó fedéllel, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. 150 X 300 X 170 mm, kismegszakító szekrény nem átlátszó fedéllel, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. 150 X 300 X 170 mm, kismegszakító szekrény nem átlátszó fedéllel, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 2db egyfázisú 230V/16A háztartási dugalj található. 150 X 300 X 170 mm, kismegszakító szekrény nem átlátszó fedéllel, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal.a szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 2 db 16A/1C kismegszakító és 1 db 2P 40A 30mA Fi-relé található, kompletten vezetékezve. 35

38 150 X 300 X 170 mm, kismegszakító szekrény nem átlátszó fedéllel, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 1 db egyfázisú 230V/16A háztartási és 1 db háromfázisú 5 pólusú 400V/16A dugalj található. 150 X 300 X 170 mm, kismegszakító szekrény nem átlátszó fedéllel, 1 db 12 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez, 1 db 275 mm hosszú TS35 magasított kalapsínnel, PE és N sorkapcsokkal. A szekrényen 1 db egyfázisú 230V/16A háztartási dugalj, 1 db háromfázisú 5 pólusú 400V/16A dugalj, 1 db 16A/1C, 1 db 16A/3C kismegszakító és 1 db 4P 40A 30mA Fi-relé található, kompletten vezetékezve. 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 1 db 4 modulos csapófedeles ablakkal szerelve, maximum 4 db kismegszakító kezeléséhez, 1 db 125 mm hosszú TS35 magasított kalapsínnel. 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 2 db 4 modulos csapófedeles ablakkal szerelve, maximum 8 db kismegszakító kezeléséhez, 2 db 125 mm hosszú TS35 magasított kalapsínnel. 36

39 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 1 db 6 modulos csapófedeles ablakkal szerelve, maximum 6 db kismegszakító kezeléséhez, 1 db 125 mm hosszú TS35 magasított kalapsínnel. 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 2 db 6 modulos csapófedeles ablakkal szerelve, maximum 12 db kismegszakító kezeléséhez, 2 db 125 mm hosszú TS35 magasított kalapsínnel. 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 2 db 6 modulos csapófedeles ablakkal szerelve, maximum 12 db kismegszakító kezeléséhez, 2 db 125 mm hosszú TS35 magasított kalapsínnel. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj található. 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 2 db 6 modulos csapófedeles ablakkal szerelve, maximum 12 db kismegszakító kezeléséhez, 2 db 125 mm hosszú TS35 magasított kalapsínnel. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 2 db 16A/1C kismegszakító és 1 db 2P 40A 30mA Fi-relé található, kompletten vezetékezve. 37

40 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 2 db 6 modulos csapófedeles ablakkal szerelve, maximum 12 db kismegszakító kezeléséhez, 2 db 125 mm hosszú TS35 magasított kalapsínnel. A szekrényen 2 db egyfázisú 230V/16A háztartási és 1 db háromfázisú 5 pólusú 400V/16A dugalj található. 150 X 300 X 170 mm, elmen oldali szekrény, nem átlátszó fedéllel, 2 db 6 modulos csapófedeles ablakkal szerelve, maximum 12 db kismegszakító kezeléséhez, 2 db 125 mm hosszú TS35 magasított kalapsínnel. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 1 db háromfázisú 5 pólusú 400V/16A dugalj, 2 db 16A/1C, 1 db 16A/3C kismegszakító és 1 db 4P 40A 30mA Fi-relé található, kompletten vezetékezve. 38

41 150 X 300 X 170 mm, 5 pólusú, 63A terheléskapcsoló szekrény, PE+N bontóval. 300 X 300 X 170 mm, 5 pólusú, 100A terheléskapcsoló szekrény, PE+N bontóval. 300 X 300 X 170 mm, 5 pólusú, 125A terheléskapcsoló szekrény, PE+N bontóval. 300 X 300 X 170 mm, 5 pólusú, 160A terheléskapcsoló szekrény, PE+N bontóval. 300 X 600 X 170 mm, 5 pólusú, 160A terheléskapcsoló szekrény, PE+N bontóval. 300 X 600 X 170 mm, 5 pólusú, 250A terheléskapcsoló szekrény, PE+N bontóval. 300 X 600 X 170 mm, 5 pólusú, 400A terheléskapcsoló szekrény, PE+N bontóval. 39

42 150 X 300 X 170 mm, 125A szakaszolható biztosító szekrény 1 db NH00 biztosító aljzattal és PE+N bontóval, szerellapra szerelve. 300 X 300 X 170 mm, 160A szakaszolható biztosító szekrény 1 db NH00 biztosító aljzattal és PE+N bontóval, szerellapra szerelve. 300 X 300 X 170 mm, 1 X 125A szakaszolható biztosító szekrény 2 db NH00 biztosító aljzattal és PE+N bontóval, szerellapra szerelve. 300 X 600 X 170 mm, 250A szakaszolható biztosító szekrény 1 db NH1 biztosító aljzattal és PE+N bontóval, szerellapra szerelve. 300 X 600 X 170 mm, 400A szakaszolható biztosító szekrény 1 db NH2 biztosító aljzattal és PE+N bontóval, szerellapra szerelve. 40

43 300 X 300 X 170 mm, gyjtsín szekrény 4 pólusú, 250A. 300 X 300 X 170 mm, gyjtsín szekrény 4 pólusú, 400A. 300 X 600 X 170 mm, gyjtsín szekrény 4 pólusú, 250A. 300 X 600 X 170 mm, gyjtsín szekrény 4 pólusú, 400A. 300 X 300 X 170 mm, gyjtsín szekrény 5 pólusú, 250A. 300 X 300 X 170 mm, gyjtsín szekrény 5 pólusú, 400A. 300 X 600 X 170 mm, gyjtsín szekrény 5 pólusú, 250A. 300 X 600 X 170 mm, gyjtsín szekrény 5 pólusú, 400A. 41

44 Áramváltós méréshez, 160A. Tartalmazza az áramváltó beszereléséhez szükséges szerellappal ellátott szekrényt, a 160A-os terheléskapcsolót, az NH00 szakaszoló biztosítékot, az áramváltós mérszekrényt és a kábelfogadó egységet. 3 db 150/5 áramváltóval kompletten szerelve vezetékezve Áramváltós méréshez, 250A. Tartalmazza a 250A-os sínszekrényt, a 250A-os terheléskapcsolót, az NH1 szakaszoló biztosítékot, az áramváltós mérszekrényt és a kábelfogadó egységet. 3 db 250/5 áramváltóval kompletten szerelve vezetékezve Áramváltós méréshez, 400A. Tartalmazza a 400A-os sínszekrényt, a 400A-os terheléskapcsolót, az NH2 szakaszoló biztosítékot, az áramváltós mérszekrényt és a kábelfogadó egységet. 3 db 400/5 áramváltóval kompletten szerelve vezetékezve 42

45 Alkalmazási területek: Kommunális hálózatok (családi-, társas-, lakóházak-, kulturális-, sport-, egészségügyi épületek, csarnokok stb.) Ipari hálózatok Eltétbiztosító nélkül alkalmazható kialakítás 400 A-ig. Egyfázisú rendszer, mely tartalmazza az MC 50-B VDE villámáram levezett, az 1801 VDE EPH sínt, az NH00 160A-es biztosító aljzatot és a PE+N vezetékre bontót. Készre szerelve. Háromfázisú rendszer, mely tartalmazza a 3 db MC 50-B VDE villámáram levezett, az 1801 VDE EPH sínt, az NH00 160A-es biztosító aljzatot és a PE+N vezetékre bontót. Készre szerelve. Háromfázisú rendszer, mely tartalmazza a 3 db MC 50-B VDE villámáram levezett, az 1801 VDE EPH sínt, az NH1 250A-es biztosító aljzatot és a PE+N vezetékre bontót. Készre szerelve. Háromfázisú rendszer, mely tartalmazza a 3 db MC 50-B VDE villámáram levezett, az 1801 VDE EPH sínt, az NH2 400A-es biztosító aljzatot és a PE+N vezetékre bontót. Készre szerelve. Mérete: 600 x 600 x 3 mm Anyaga: égésgátolt UV stabil polipropilén 100 kv átütési szilárdság Alkalmazási terület: lapos tetkön a villámlevezet vezetékeket tartó betontömbök alá helyezett szigetel lemez. 43

46 Földbe ásható manyag laminált tartószerkezettel, egyfázisú fogyasztásmérhöz, kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek TS35 kalapsínt tartalmaznak. Az elmen oldalon 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj található, továbbá 2db Pg 29, 3 db Pg 9, és 1 db Pg 13,5 tömszelence. Földbe ásható manyag laminált tartószerkezettel, egyfázisú fogyasztásmérhöz, kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek TS35 kalapsínt tartalmaznak. A kábelfogadó oldalon 1 db HA pólusú 25/16 mm 2 kábel fogadására alkalmas sorkapocs található. Az elmen oldalon 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 2 db 16A/1C kismegszakító és 1 db 2P 40A 30mA Fi-relé található, kompletten vezetékezve, továbbá 2db Pg 29, 3 db Pg 9, és 1 db Pg 13,5 tömszelencével. Földbe ásható manyag laminált tartószerkezettel, háromfázisú fogyasztásmérhöz, kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek TS35 kalapsínt tartalmaznak. Az elmen oldalon 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 3 db egyfázisú 230V/16A háztartási dugalj, és 1 db háromfázisú 5 pólusú 400V/16A dugalj található, továbbá 2db Pg 29, 3 db Pg 9, és 1 db Pg 13,5 tömszelence. Földbe ásható manyag laminált tartószerkezettel, háromfázisú fogyasztásmérhöz, kábelfogadó és elmen szekrények földkábeles csatlakoztatáshoz, melyek TS35 kalapsínt tartalmaznak. A kábelfogadó oldalon 1 db HA pólusú 25/16 mm 2 kábel fogadására alkalmas sorkapocs található. Az elmen oldalon 2 db 6 modulos csapófedeles ablakkal szerelve maximum 12 db kismegszakító kezeléséhez. A szekrényen 2 db egyfázisú 230V/16A háztartási dugalj, 1 db háromfázisú 5 pólusú 400V/16A dugalj, 2 db 16A/1C, 1 db 16A/3C kismegszakító és 1 db 4P 40A 30mA Fi-relé található, kompletten vezetékezve, továbbá 2db Pg 29, 3 db Pg 9, és 1 db Pg 13,5 tömszelencével. 44

47 Társasházi elosztó-, és fogyasztásmér berendezésekre, csoportos mérhelyekre illetve bármely egyedi kialakítású speciális elosztószekrényekre egyedi árajánlatot teszünk. Ezen berendezések összeszerelését, vagy komplett behuzalozását is vállaljuk. Az áramszolgáltatók engedélyezett összeállításai között nem szerepl elrendezések engedélyezését a villamos tervek alapján a vev végzi. 45

48

49

50 400 X 880 X 320 mm, egyfázisú mérhely direktméréshez. 400 X 880 X 320 mm, háromfázisú mérhely direktméréshez. 530 X 880 X 320 mm, háromfázisú mérhely direktméréshez, szakaszolóval 400 X 880 X 320 mm, egyfázisú mérhely direktméréshez. Lábazattal. 400 X 880 X 320 mm, háromfázisú mérhely direktméréshez. Lábazattal. 400 X 880 X 320 mm, háromfázisú mérhely direktméréshez, szakaszolóval. Lábazattal. 800 X 880 X 320 mm, általános és vezérelt mérhely, 1 db egyfázisú 16A, 1 db háromfázisú 5 pólusú 16A aljzattal, 1 db 16A/1C és 1 db 16A/3C kismegszakítóval és 1 db 4P 40A 30mA Fi-relével. Lábazattal. 48

51 930 x 880 x 320 mm, 3 db 100/5 hiteles áramváltóval, 1 db NH 00 szakaszolóval a méretlen oldalon, 1 db NH 00 szakaszolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 930 x 880 x 320 mm, 3 db 100/5 hiteles áramváltóval, 1 db NH 00 szakaszolóval a méretlen oldalon, 100 A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 930 x 880 x 320 mm, 3 db 100/5 hiteles áramváltóval, 1 db NH 00 szakaszolóval a méretlen oldalon, 1 db NH 00 szakaszolóval és 1 db 100 A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 930 x 880 x 320 mm, 3 db 150/5 hiteles áramváltóval, 1 db NH 00 szakaszolóval a méretlen oldalon, 1 db NH 00 szakaszolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 930 x 880 x 320 mm, 3 db 150/5 hiteles áramváltóval, 1 db NH 00 szakaszolóval a méretlen oldalon, 160A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 930 x 880 x 320 mm, 3 db 150/5 hiteles áramváltóval, 1 db NH 00 szakaszolóval a méretlen oldalon, 1 db NH 00 szakaszolóval és 1 db 160A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 250/5 hiteles áramváltóval, 1 db NH 1 szakaszolóval a méretlen oldalon, 1 db NH 1 szakaszolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 250/5 hiteles áramváltóval, 1 db NH 1 szakaszolóval a méretlen oldalon, 250A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 49

52 1060 x 880 x 320 mm, 3 db 250/5 hiteles áramváltóval, 1 db NH 1 szakaszolóval a méretlen oldalon, 1 db NH 1 szakaszolóval és 1 db 250A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal 1060 x 880 x 320 mm, 3 db 400/5 hiteles áramváltóval, 1 db NH 2 szakaszolóval a méretlen oldalon, 1 db NH 2 szakaszolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 400/5 hiteles áramváltóval, 1 db NH 2 szakaszolóval a méretlen oldalon, 400A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 400/5 hiteles áramváltóval, 1 db NH 2 szakaszolóval a méretlen oldalon, 1 db NH 2 szakaszolóval és 1 db 400A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 600/5 hiteles áramváltóval, 1 db NH 3 szakaszolóval a méretlen oldalon, 1 db NH 3 szakaszolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 600/5 hiteles áramváltóval, 1 db NH 3 szakaszolóval a méretlen oldalon, 630A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal x 880 x 320 mm, 3 db 600/5 hiteles áramváltóval, 1 db NH 3 szakaszolóval a méretlen oldalon, 1 db NH 3 szakaszolóval és 1 db 630A terheléskapcsolóval a mért oldalon. PVT 3060 EM típusú elektronikus fogyasztásmér szekrényt tartalmaz. Lábazattal. 50

53 400 x 880 x 320 mm, max 3 biztosítósor 630A-ig. Lábazattal. 530 x 880 x 320 mm, max 4 biztosítósor 630A-ig. Lábazattal. 660 x 880 x 320 mm, max 5 biztosítósor 630A-ig. Lábazattal. 800 x 880 x 320 mm, max 7 biztosítósor 630A-ig. Lábazattal. 1 m 2 5 mm vastag, hre keményed üvegszál ersítés szerellap 51

54

55

56 4 modulos ablak 89 x 88 mm, 4 modul kezelésére szolgáló lakatolható csapófedeles ablak, víztiszta PC, UL 94:V0, UV stabil, IP 65 védettség 6 modulos ablak 125 x 88 mm, 6 modul kezelésére szolgáló lakatolható csapófedeles ablak, víztiszta PC, UL 94:V0, UV stabil, IP 65 védettség 8 modulos ablak 162 x 88 mm, 8 modul kezelésére szolgáló lakatolható csapófedeles ablak, víztiszta PC, UL 94:V0, UV stabil, IP 65 védettség 12 modulos ablak 234 x 88 mm, 12 modul kezelésére szolgáló lakatolható csapófedeles ablak, víztiszta PC, UL 94:V0, UV stabil, IP 65 védettség Lakatolófül Digitális méróra ablak PVT 300 állvány PVT 600 állvány PVT 300 KÜLT 300 x 2000 mm tüzihorganyzott állvány, egy mérhelyes 600 x 2000 mm tüzihorganyzott állvány, egy mérhelyes 300 x 2000 mm manyag laminált tartószerkezet, önállóan talajba telepíthet, egy mérhelyes PVT G1 PVT G2 99 x 86 mm gumitömítés 217 x 86 mm gumitömítés PVT 1530 szerellap PVT 3030 szerellap PVT 3060 szerellap PVT 3060 V szerellap 150 x 300 mm dobozhoz manyag szerellap 300 x 300 mm dobozhoz manyag szerellap 300 x 600 mm dobozhoz manyag szerellap Hangfrekvenciás vevkészülék elhelyezésére szolgáló manyag szerellap 54

57 PVT 1530 HL szerellap PVT 3030 HL szerellap PVT 3060 HL szerellap 150 x 300 mm dobozhoz horganyzott lemez szerellap 300 x 300 mm dobozhoz horganyzott lemez szerellap 300 x 600 mm dobozhoz horganyzott lemez szerellap 5P FSK 25/16 4P FSK 25/16 fvezetéki sorkapocs 5 pólusú, 25/16 mm2 keresztmetszet vezetékekhez 5 db 25 mm2 bemenettel, 5x2 db 16 mm2 kimenettel fvezetéki sorkapocs 4 pólusú, 25/16 mm2 keresztmetszet vezetékekhez 4 db 25 mm2 bemenettel, 4x2 db 16 mm2 kimenettel PVT FBD kábel bevezet doboz, könnyedén szerelhet a szekrényekhez, mely akár 150 mm2 kábel fogadására is alkalmas PVT csadapter PG 9 PG 16 PG 21 PG 29 PG 36 55

58 PVT 1530 ÁF tet PVT 1530 NÁF tet PVT 3030 ÁF tet PVT 3030 NÁF tet PVT 3060 ÁF tet PVT 3060 NÁF tet 150 x 300 x 55 mm átlátszó PC tet 150 x 300 x 55 mm nem átlátszó, RAL 7032 bézs szín PC tet 300 x 300 x 55 mm átlátszó PC tet 300 x 300 x 55 mm nem átlátszó, RAL 7032 bézs szín PC tet 300 x 600 x 55 mm átlátszó PC tet 300 x 600 x 55 mm nem átlátszó, RAL 7032 bézs szín PC tet PVT 1530 maszk PVT 3030 maszk PVT 3060 maszk PVT 3060 V maszk 150 x 300 mm szekrényekhez 300 x 300 mm szekrényekhez 300 x 600 mm szekrényekhez 300 x 600 mm vezérelt szekrényekhez Védi a szekrényben találhatóm berendezéseket a napsugárzástól, esztétikus, RAL 9010 csontfehér szín. Anyaga égésgátolt ABS, 2 helyen plombálható. Bármilyen típusú méróra beszerelése könnyedén lehetséges, mivel több helyen van kikönnyítve, csak a méróra számlálóját és a kismegszakítókat engedi láttatni. PVT csavar manyag M16x2 plombálható csavar, mely a tet és a szekrény alját rögzíti egymáshoz PVT csipesz manyag tartószerkezet, mely a takarólap megtartására szolgál PVT KS 1 PVT KS 2 PVT KS 3 87 mm TS 35 kalapsín 138 mm TS 35 kalapsín 288 mm TS 35 kalapsín 56

59 Keresztföldel MC 50 B ETITEC B OBO Bettermann által gyártott B típusú villámvédelmi berendezés ETI által gyártott B típusú villámvédelmi berendezés NH 00 NH 1 NH A-ig alkalmazható szakaszolható biztosító aljzat 250 A-ig alkalmazható szakaszolható biztosító aljzat 630 A-ig alkalmazható szakaszolható biztosító aljzat Terheléskapcsolók 630 A-ig 16A/1C kismegszakító 16A/3C kismegszakító 32A/3C kismegszakító 2P 40A 30 ma Fi relé 4P 40A 30 ma Fi relé 4P 63A 30 ma Fi relé VZ 16 S háztartási dugalj IP 44 IEN P 16A ipari dugalj IP 44 IEN P 16A ipari dugalj IP 44 IEN P 32A ipari dugalj IP 44 IEN P 32A ipari dugalj IP 44 IEGN P 63A ipari dugalj IP 44 57

60 A szekrény anyaga üvegszál ersítés poliészter. Mechanikai tulajdonságaiból adódik, hogy szabadtérre kiválóan alkalmazható. Ütésnek, hidegnek, melegnek, kémiai anyagoknak kiválóan ellenáll. Csoportos mérhelyet 4 féle összeépítettségi formában kínálunk: Ebben az esetben a szekrények megmunkálását, összeszerelését és huzalozását is a kivitelez végzi. Ebben az esetben a megfelel kivágásokat és furatokat a gyártó kialakítja, a kivitelez végzi az összeállítást és a huzalozást. Ebben az esetben a tervek alapján a gyártó összeállítja a mérhelyet, a kivitelez végzi a huzalozást. A gyártó a villamos tervek alapján elkészíti kompletten a mérhelyet, a helyszínen csak a felersítését és bekötését kell elvégezni. Amennyiben a Csatári Plast Kft által gyártott bármilyen típusú tokozatot megmunkálva kívánja megvásárolni, kérjük a megrendelésein feltüntetni a furatok vagy kivágások helyét és méretét. Bármilyen kérdése merülne fel a termékekkel kapcsolatban, kérjük keresse fel a Csatári Plast Kft munkatársait. 58

61 X 300 X 170 mm X 300 X 170 mm X 600 X 170 mm X 600 X 170 mm X 900 X 170 mm ÁF PC, átlátszó fedél NÁF ABS, nem átlátszó fedél 1 Fm egyfázisú fogyasztásmér szekrény 3 Fm háromfázisú fogyasztásmér szekrény EM elektronikus fogyasztásmér szekrény V Fm vezérelt (éjszakai) fogyasztásmér szekrény Á-V állandó és vezérelt üzem (nappali és éjszakai mérés) FO FSK kábelfogadó szekrény kábelfogadó fvezetéki sorkapoccsal ÁK áramköri szekrény, mely ablakkal szerelt 1 X 4 1 db 4 modulos csapófedeles ablakkal 2 X 4 2 db 4 modulos csapófedeles ablakkal 1 X 6 1 db 6 modulos csapófedeles ablakkal 2 X 6 2 db 6 modulos csapófedeles ablakkal 12 1 db 12 modulos csapófedeles ablakkal 2X12 2 db 12 modulos csapófedeles ablakkal A F D Fi GS T SB KÜL ÁLL G KCS MK KS PG alsó szereltség áramköri szekrény fels szereltség áramköri szekrény dugaljal szerelve, vezetékezés, szerelvények nélkül Fi-relével, dugaljal, kismegszakítóval felszerelve gyjtsín szekrény terheléskapcsolós szekrény szakaszolható biztosító szekrény kültéri földbe önállóan telepíthet manyag tartószerkezet tüzihorganyzott fém tartószerkezet tömítgumi kiemel csavar méróra tartó keresztsinek TS 35 kalap profilú sín tömszelence 59
