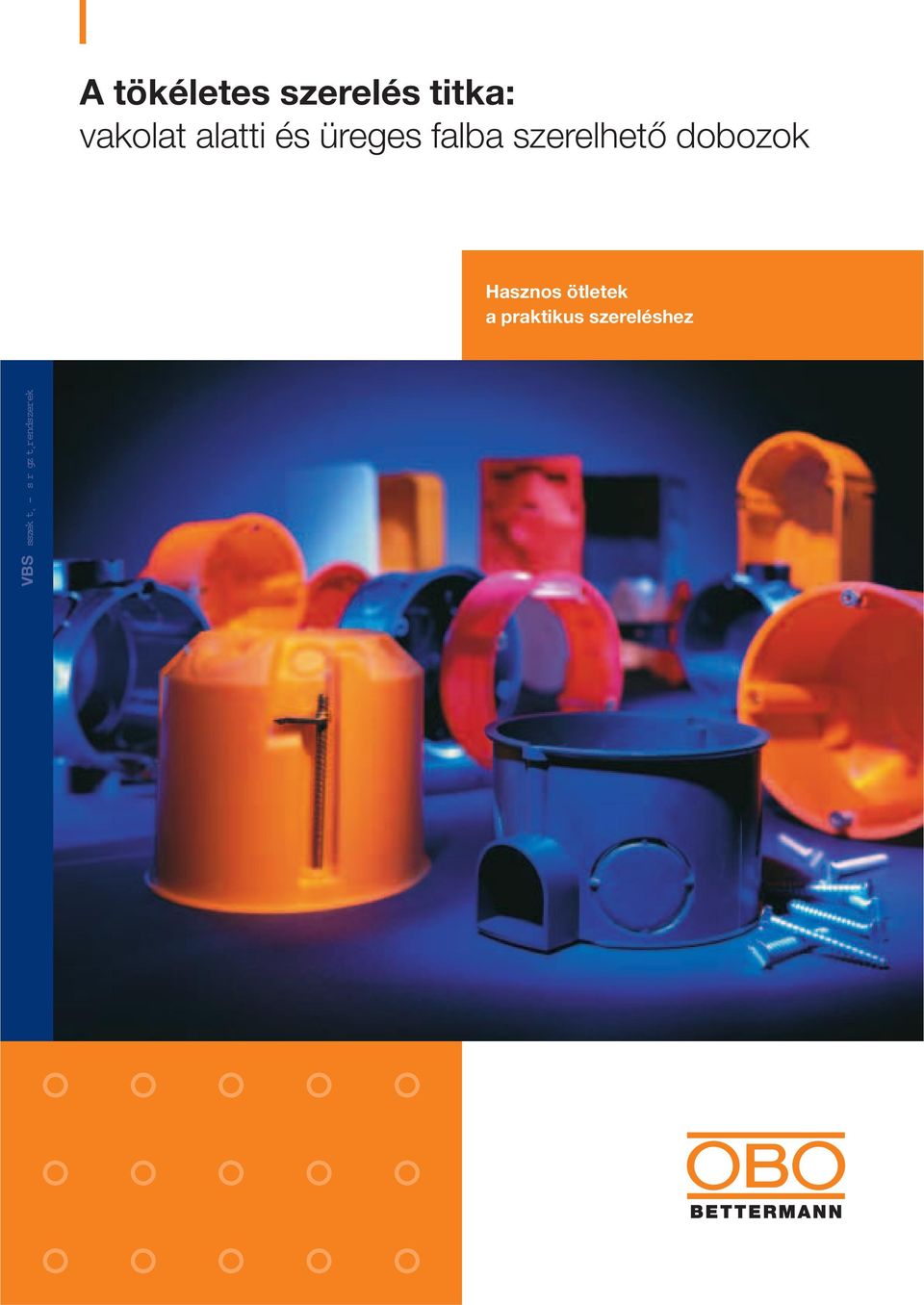

1 A tökéletes szerelés titka: vakolat alatti és üreges falba szerelhetœ dobozok Hasznos ötletek a praktikus szereléshez VBS sszektþ - s rgztþrendszerek

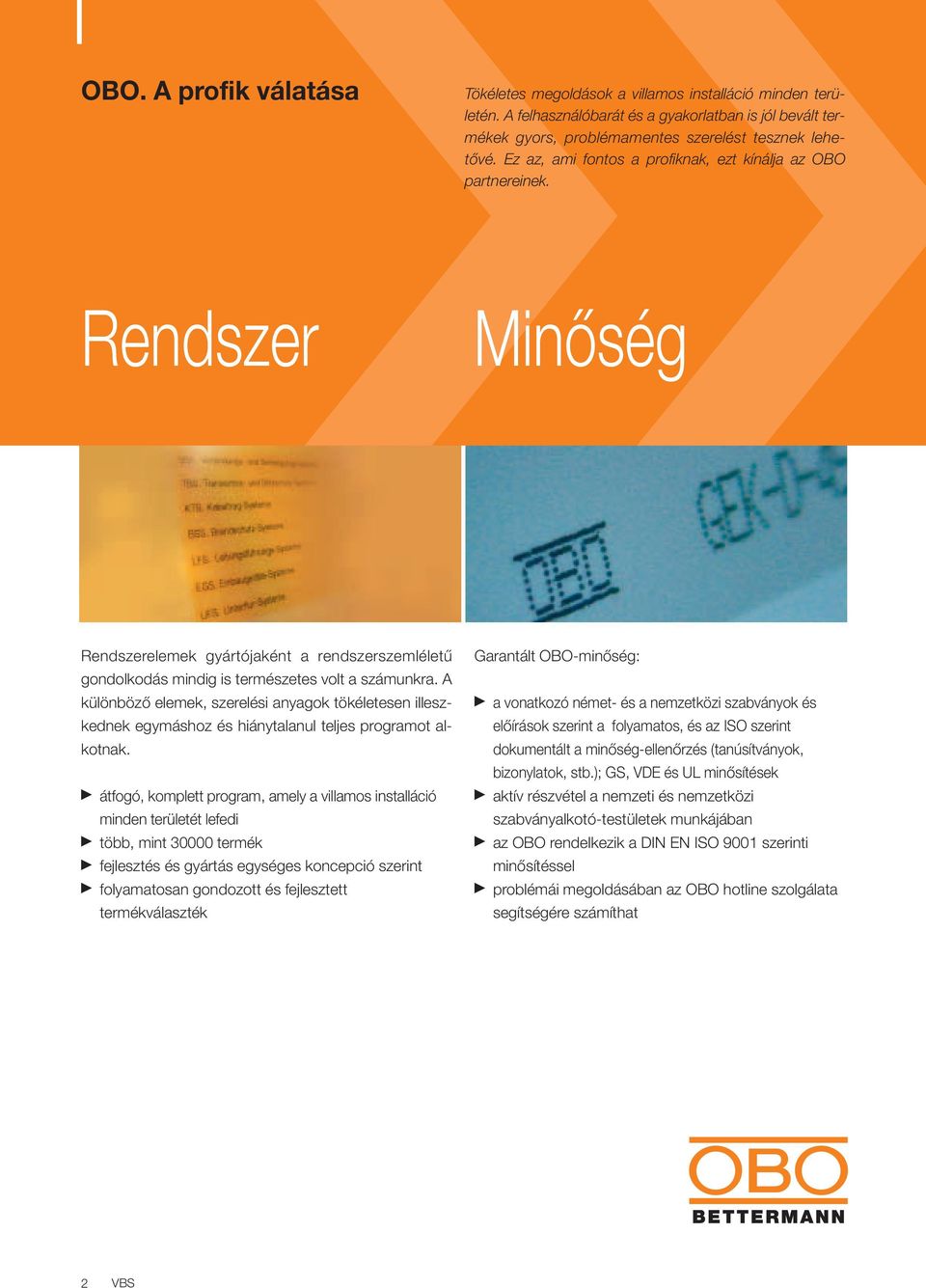

2 OBO. A profik válatása Tökéletes megoldások a villamos installáció minden területén. A felhasználóbarát és a gyakorlatban is jól bevált termékek gyors, problémamentes szerelést tesznek lehetœvé. Ez az, ami fontos a profiknak, ezt kínálja az OBO partnereinek. Rendszer MinŒség Rendszerelemek gyártójaként a rendszerszemléletı gondolkodás mindig is természetes volt a számunkra. A különbözœ elemek, szerelési anyagok tökéletesen illeszkednek egymáshoz és hiánytalanul teljes programot alkotnak. átfogó, komplett program, amely a villamos installáció minden területét lefedi több, mint termék fejlesztés és gyártás egységes koncepció szerint folyamatosan gondozott és fejlesztett termékválaszték Garantált OBO-minŒség: a vonatkozó német- és a nemzetközi szabványok és elœírások szerint a folyamatos, és az ISO szerint dokumentált a minœség-ellenœrzés (tanúsítványok, bizonylatok, stb.); GS, VDE és UL minœsítések aktív részvétel a nemzeti és nemzetközi szabványalkotó-testületek munkájában az OBO rendelkezik a DIN EN ISO 9001 szerinti minœsítéssel problémái megoldásában az OBO hotline szolgálata segítségére számíthat 2 VBS

3 A tökéletes rögzítés a legmegfelelœbb anyagok kiválasztásával kezdœdik. Az új OBO VBS ÖsszekötŒ- és rögzítœ rendszerek katalógusban a termékek megújult csoportosításban: átlátható struktúra, gyors tájékozódás. A VBS team praktikus ötleteivel még inkább megkönnyíti a választást. A termékcsoport új taggal, a vakolat alá és üreges falba szerelhetœ termékek kínálatával bœvült. Így az OBO-val a vakolat alatti és üreges falba történœ szerelési feladatok is megoldhatók. További információt, valamint az oktatási prograal kapcsolatos tajékoztatást az OBO Bettermann Hungary Kft. munkatársaitól és a honlapon kaphat. ElérhetŒség Mıszaki tanácsadás Az OBO Bettermann csoport ma már több mint 50 országban van jelen leányvállalataival, képviseleteivel illetve helyi lerakataival. Nálunk az ügyfél 90 éve a középpontban áll. Magyarországon a következœ telefonszámot hívhatja: Bugyi (+36) Folyamatos mœszaki tanácsadás: jól felkészült munkatársaink a tervezési és kivitelezési munkák során készséggel állnak a rendelkezésére. Az oktatási programokon friss szakmai ismereteket szerezhet. BŒvebb információt az OBO Bettermann Hungary Kft munkatársai nyújtanak. Műszaki hotline szolgálat: (+36) Fax: (+36) info@obo.hu Internet:

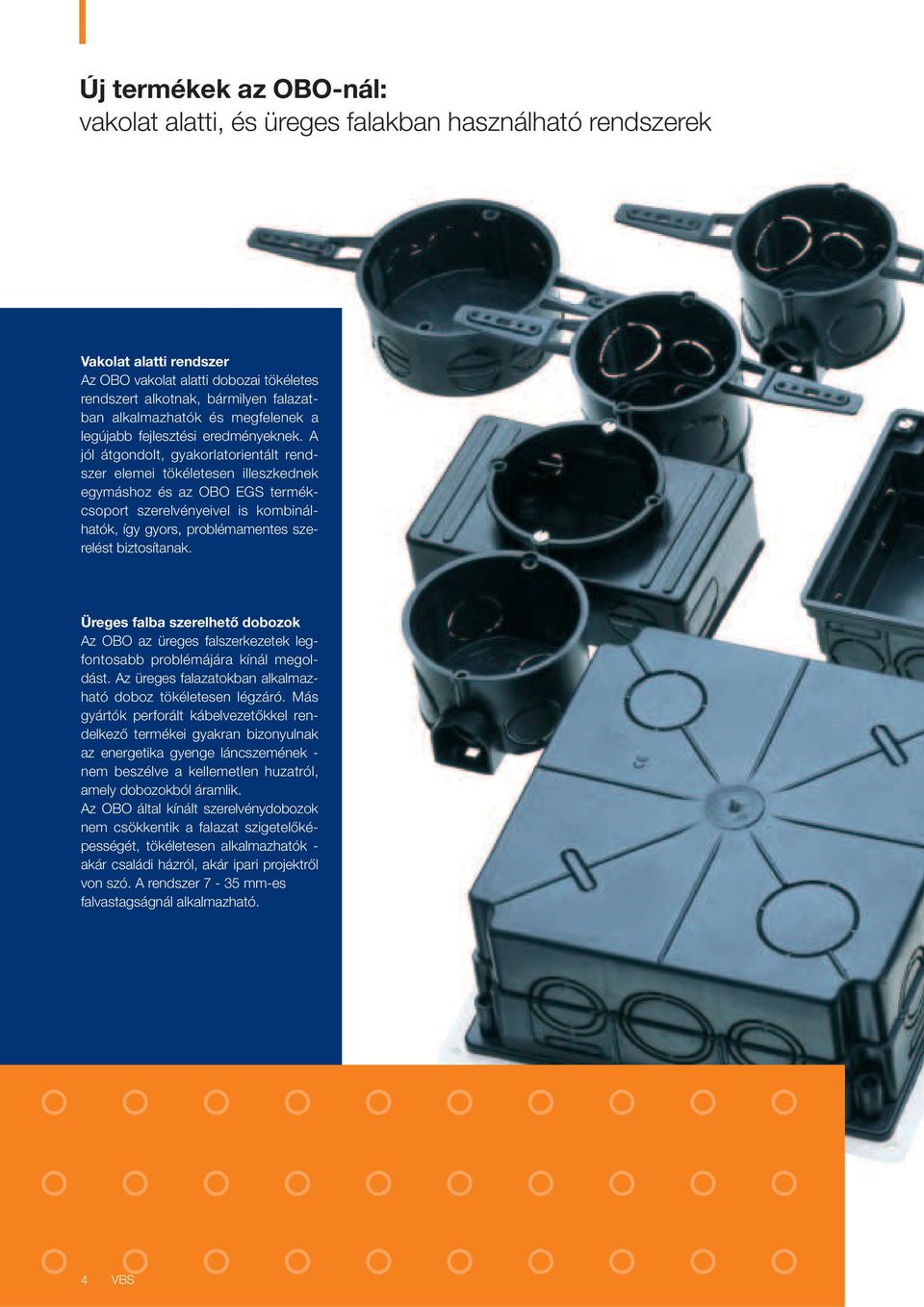

4 Új termékek az OBO-nál: vakolat alatti, és üreges falakban használható rendszerek Vakolat alatti rendszer Az OBO vakolat alatti dobozai tökéletes rendszert alkotnak, bármilyen falazatban alkalmazhatók és megfelenek a legújabb fejlesztési eredményeknek. A jól átgondolt, gyakorlatorientált rendszer elemei tökéletesen illeszkednek egymáshoz és az OBO EGS termékcsoport szerelvényeivel is kombinálhatók, így gyors, problémamentes szerelést biztosítanak. Üreges falba szerelhető dobozok Az OBO az üreges falszerkezetek legfontosabb problémájára kínál megoldást. Az üreges falazatokban alkalmazható doboz tökéletesen légzáró. Más gyártók perforált kábelvezetœkkel rendelkezœ termékei gyakran bizonyulnak az energetika gyenge láncszemének - nem beszélve a kellemetlen huzatról, amely dobozokból áramlik. Az OBO által kínált szerelvénydobozok nem csökkentik a falazat szigetelœképességét, tökéletesen alkalmazhatók - akár családi házról, akár ipari projektrœl von szó. A rendszer es falvastagságnál alkalmazható. 4 VBS

5 Hiánytalanul teljes program Az OBO VBS Összekötõ- és rögzítœrendszerek termékcsoportja új termékekkel bœvült. A vakolat alá és üreges falba szerelhetœ dobozokkal az OBO termékpalettája teljessé vált, így lehetœvé teszi, hogy Ön mindenkor megtalálja a tökéletes megoldást. VBS 5

6 A rendszer előnyei: A szerelési példa Készítse elœ az üreget a falba, töltse ki gipsszel, és helyezze bele a szerelvénydobozt. Már kész is a tökéletes rögzítés. A többszörös szerelvénydoboz szerelés 71 -es szabványos középtávolsággal még a mély és a hagyományos szerelvénydobozok kombinálása esetén sem okoz problémát. B szerelési példa Amennyiben a vakolat túl vastagra sikerül, akkor azt tanácsoljuk, hogy használjon kiegyenlítœ gyırıt a vakolatba: csak rá kell csavarozni a leágazó vagy szerelvénydobozra és már kész is. C szerelési példa A jelzœfedelet a leágazó vagy szerelvénydobozra a vakolás elœtt kell felhelyezni. A jelzœfedél feladata nem csak a vakolat dobozba kerülésének megakadályozása, hanem a bevakolt doboz helyzetének a kijelzése is, a fedélbœl kiálló sörték segítségével. D szerelési példa A vezetékek bekötése után a leágazó dobozokat a lehetœ legegyszerıbb módon lehet lezárni rugós rögzítœkkel rendelkezœ fedéllel, amely egyébként lapos, és ragasztható. E szerelési példa A szegezhetœ rögzítœfüllel rendelkezœ szerelvénydobozok elœzetesen rögzíthetœk a falban. Szerelje össze a dobozokat, helyezze az elœkészített falüregbe majd majd rögzítse szegekkel a szerelœfüleket. A dobozok és a fal közötti hézagokat gipsszel, vagy rögzítœhabbal töltse ki, a stabil rögzítés érdekében. 6 VBS

7 Sorolható dobozok A dobozok gyorsan, tartozékok és szerszámok nélkül, a 71 es szabványos távolság megtartása mellett sorolhatók. Nagy belső térfogat Kényelmes: a felülete nagy belsœ teret kínál az elektromos vezetékek elhelyezésére. Ez rendkívül hasznos a késœbbi szerelések esetén. Csatlakozóelem Tartsa be a kívánt távolságot: a csatlakozóelem lehetœvé teszi az egymástól elválasztott szerelvények és keretek felszerelését is. Fedél rugós rögzítőkkel Az érdesített feületı univerzális fedelek biztosítják a szélek tökéletes felfekvését, és a dobozok optimális lezárását. Csavaros vagy feszítő rögzítés A dobozok csavaros és feszítœ rögzítéstechnikával is szerelhetœk. Kivágható bevezetőnyílások Metrikus bevezetœnyílások, IP 20- as védettség. Szögletes összekötő dobozok Az XXL szögletes összekötœ doboz rendkívül nagy teret biztosít a sorkapcsok elhelyezésére. Szögletes csatlakozó dobozok A szögletes csatlakozódoboz még nagyobb belsœ térfogattal és 12 bevezetœnyílással bonyolult vezetékezéskor kínál megoldást. Összekötő doboz Klasszikus: a klasszikus bekötésekhez használható, kis szerelési mélységı, vakolat alatt használható összekötœ dobozban egy 5- pólusú sorkapocs is található. Bekötő doboz, fali világító-testekhez VBS 7

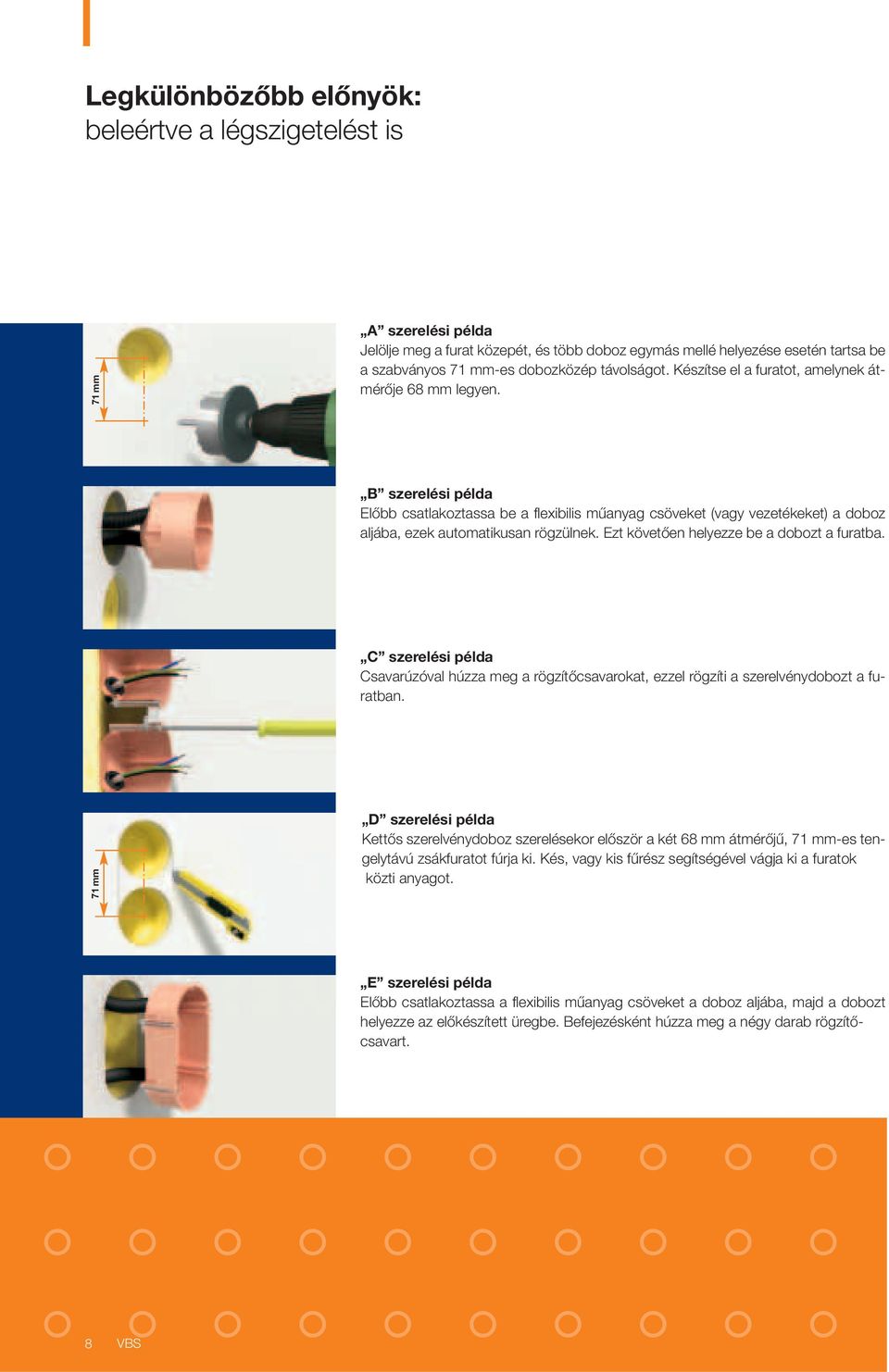

8 Legkülönbözőbb előnyök: beleértve a légszigetelést is 71 A szerelési példa Jelölje meg a furat közepét, és több doboz egymás mellé helyezése esetén tartsa be a szabványos 71 -es dobozközép távolságot. Készítse el a furatot, amelynek átmérœje 68 legyen. B szerelési példa ElŒbb csatlakoztassa be a flexibilis mıanyag csöveket (vagy vezetékeket) a doboz aljába, ezek automatikusan rögzülnek. Ezt követœen helyezze be a dobozt a furatba. C szerelési példa Csavarúzóval húzza meg a rögzítœcsavarokat, ezzel rögzíti a szerelvénydobozt a furatban. 71 D szerelési példa KettŒs szerelvénydoboz szerelésekor elœször a két 68 átmérœjı, 71 -es tengelytávú zsákfuratot fúrja ki. Kés, vagy kis fırész segítségével vágja ki a furatok közti anyagot. E szerelési példa ElŒbb csatlakoztassa a flexibilis mıanyag csöveket a doboz aljába, majd a dobozt helyezze az elœkészített üregbe. Befejezésként húzza meg a négy darab rögzítœcsavart. 8 VBS

9 Tökéletes szigetelés A kivágott kábelbevezetœ jól szigetel, így energiatakarékos. Csavaros megoldás Megjegyzés: a szerelvényeket az üreges falakhoz használatos dobozba kizárólag csak csavarral lehet rögzíteni. A feszítœ rögzítést ne használja. Tartóperem Az integrált tartóperem a dobozt a furatban pontosan rögzíti, és biztosítja a szükséges megtámasztást is. Csatlakozóelem A csatlakozóelem segítségével biztosítható a szabványos 71 es távolság, így a dobozok egyszerıen sorolhatók. Rögzített tartólemez Az elœre rögzített tartólemez segíti a szerelvénydoboz gyors és problémamentes rögzítését a csavarok segítségével. Szögletes csatlakozó doboz Nagy belsœ tér: nagystílı megoldás a vezetékek csatlakoztatásához 20 kábelbevezetœ furat. Fedeles összekötő doboz Nagy belsœ tér: a nagy összekötœ dobozba minden belefér, amit ott szeretne elhelyezni. A doboz átmérœje 74, és 14 bevezetœ nyílással rendelkezik. BevezetŒnyílás a dobozfenéken Kábelbevezető nyílások A kábelbevezetœ nyílások kialakítása olyan, hogy meggátolja a vezeték visszacsúszását és egyben tömít is, így a doboz védettsége IP 30. Rögzítőcsavar KülönbözŒ falvastagságokhoz használható: 7 -tœl 35 -ig. VBS 9

10 Vakolat alá és üreges falba szerelhető dobozok Vakolat alatti szerelvénydoboz UG60D fekete , Elfordulás ellen biztosított szerelvénydoboz. A szabványos sorolási távolság: 71, a DIN előírásainak megfelelően garantált. Az összepattintható illesztő csonkok biztosítják a szerelvénydobozok elfordulás elleni védelmét. 7 A kábelek és védőcsövek csatlakoztatására 7 kitörhető nyílás: 20 ill.. A szerelvény modulok terpesztett körmös és csavaros rögzítése kombinálható. A csavardómok távolsága: 60. Az önmetsző szerelvénytartó csavarokat (átmérő: 3,2 ) külön kell rendelni. Védettség: IP 20. Vakolat alatti kombinált szerelvény- és kötődoboz UG60VD fekete , Elfordulás ellen biztosított szerelvény- és kötődoboz. A szabványos sorolási távolság: 71, a DIN előírásainak megfelelően garantált. Az összepattintható illesztő csonkok biztosítják a szerelvénydobozok elfordulás elleni védelmét. 13 A kábelek és védőcsövek csatlakoztatására 13 kitörhető nyílás: 20 ill.. A szerelvény modulok terpesztett körmös és csavaros rögzítése kombinálható. A csavardómok távolsága: 60. Az önmetsző szerelvénytartó csavarokat (átmérő: 3,2 ) külön kell rendelni. Védettség: IP 20. Vakolat alatti kombinált szerelvény- és kötődoboz szélesség UGVK fekete , Szerelvény- és kötődoboz növelt doboztérfogattal: a szerelvény mindkét oldalán elhelyezhetők vezetékösszekötők. A szabványos sorolási távolság: 71, a DIN előírásainak megfelelően garantált. Az összepattintható illesztő csonkok biztosítják a szerelvénydobozok elfordulás elleni védelmét. 8 Kábelek és vezetékek csatlakoztatására 8 kitörhető nyílás: 21 átmérőig. A csavardómok távolsága: önmetsző szerelvénytartó csavarral (átmérő: 3,2 ) szállítjuk. Védettség: IP 20. Csatlakozócsonk vakolat alatti szerelvénydobozhoz UGAS 500 0, A csatlakozó elem minden csatlakozócsonkkal ellátott dobozhoz alkalmazható. Külön lefedés és 90 kombinációs távolság betartásával alkalmas erős- és gyengáramú távközlési szerelvények sorolására. Vakolat alatti szerelvénydoboz szegezhető rögzítőfüllel UG60DNL fekete 40 2, A szegezhető rögzítőfülek a doboz előrögzítéséhez nyújtanak segítséget, szegátmérő 3, vakolat vastagsága min. 8, Elfordulás ellen biztosított szerelvénydoboz. A szabványos sorolási távolság: 71, a DIN előírásainak megfelelően garantált. 7 A kábelek és védőcsövek csatlakoztatására 7 kitörhető nyílás: 20 ill.. A szerelvény modulok terpesztett körmös és csavaros rögzítése kombinálható. A csavardómok távolsága: 60. Az önmetsző szerelvénytartó csavarokat (átmérő: 3,2 ) külön kell rendelni. Védettség: IP 20. Vakolat alatti kombinált szerelvény- és kötődoboz szegezhető rögzítőfüllel UG60VDNL fekete 62 2, Vakolat alatti kötődoboz A szegezhető rögzítőfülek a doboz előrögzítéséhez nyújtanak segítséget, szegátmérő 3, vakolat vastagsága min. 8. Elfordulás ellen biztosított szerelvénydoboz. A szabványos sorolási távolság: 71, a DIN előírásainak megfelelően garantált. 13 A kábelek és védőcsövek csatlakoztatására 13 kitörhető nyílás: 20 ill... A szerelvény modulok terpesztett körmös és csavaros rögzítése kombinálható. A csavardómok távolsága: 60. Az önmetsző szerelvénytartó csavarokat (átmérő: 3,2 ) külön kell rendelni. Védettség: IP 20. UV70D fekete , Kötődoboz 6 x 1,5, vagy 5 x 2,5 vezeték kötőeleel történő kötéséhez. A kábelek és védőcsövek csatlakoztatására 13 kitörhető nyílás 21 átmérőig, fedélre és fedélcsavarra a kötődobozok teljesítik a VDE 0606 szerinti kritériumokat, lángállóak a VDE 0471/DIN rész szerint, vizsgálati hőmérséklet 750 C. Védettség: IP 20. VBS-UP-Prospekt_2004 / hu / 10/05/2005 (LLExport_00088) 10 VBS Megrendelés esetén kérjük, hogy mindig tüntesse fel a megrendelési számot.

11 Vakolat alá és üreges falba szerelhető dobozok Vakolat alatti kötődoboz szegezhető rögzítőfüllel UV70DNL fekete 36 2, A szegezhető rögzítőfülek a doboz előrögzítéséhez nyújtanak segítséget, szegátmérő 3, vakolat vastagsága min. 8. kötő doboz 6 x 1,5, vagy 5 x 2,5 vezeték kötőeleel történő kötéséhez. 9 A kábelek és védőcsövek csatlakoztatására 13 kitörhető nyílás 21 átmérőig, fedélre és fedélcsavarra az kötődobozok teljesítik a VDE 0606 szerinti kritériumokat, lángállóak a VDE 0471/DIN rész szerint, vizsgálati hőmérséklet 750 C. Védettség: IP 20. Vakolat alatti szerelvénydoboz csatlakozócsonk nélkül UG60DOS fekete , A csatlakozócsonk nélküli, vakolat alatti szerelvénydobozok jól látható helyen való alkalmazásra. 3 A kábelek és védőcsövek csatlakoztatására 3 kitörhető nyílás: 19. A szerelvény modulok terpesztett körmös és csavaros rögzítése kombinálható. A csavardómok távolsága: 60, Az önmetsző szerelvénytartó csavarokat (átmérő: 3,2 ) külön kell rendelni. Védettség: IP 20. Perilex szerelvénydoboz UG72DP fekete 48 2, A Perilex szerelvénydobozok 16 A-es Perilex szerelvényekhez alkalmazhatók. A kábelek és védőcsövek csatlakoztatására 6 kitörhető nyílás: 21,5. A csavardómok távolsága: önmetsző szerelvénytartó csavarral (átmérő: 3,2 ) együtt szállítjuk. Védettség: IP 20. Vakolat alatti kötődoboz UV80ID fehér , Lapos kötődoboz 4 pólusú sorkapoccsal 1,5 és 2,5 ², porvédő koronggal, fedéllel ( 94 ) és fedélcsavarral (15 ), a fedél pereme egyenletesen felfekszik, a felület érdesített, 2 külső rögzítő füllel az előrögzítéshez. Védettség: IP 20. Vakolat alatti kötődoboz szélesség UV80K fekete , UVK fekete 45 6, UV150K fekete , UV0K fekete , UV200K fekete , UV80K: A kábelek és védőcsövek csatlakoztatására 10 kitörhető nyílás: 6 x 19 és 4 x 21,5 UVK: A kábelek és védőcsövek csatlakoztatására 16 kitörhető nyílás: 12 x 21,5 és 4 x 29 UV150K: A kábelek és védőcsövek csatlakoztatására 24 kitörhető nyílás: 8 x 21,5, 12 x 28,5 és 4 x 34,6 UV200K: A kábelek és védőcsövek csatlakoztatására 24 kitörhető nyílás: 8 x 21,5, 12 x 28,5 és 4 x 34,6 UV0K: A kábelek és védőcsövek csatlakoztatására 32 kitörhető nyílás: 8 x 21,5, 16 x 28,5 és 8 x 34,6 VBS-UP-Prospekt_2004 / hu / 10/05/2005 (LLExport_00088) Kötődobozok a kapcsok összekötésére, fedéllel és fedélcsavarral (15 ), a fedél pereme egyenletesen felfekszik, a felület érdesített, fedél és fedélcsavar vonatkozásában a kötődobozok teljesítik a VDE 0606 szerinti kritériumokat, lángállóak VDE 0471/DIN rész szerint, vizsgálati hőmérséklet 750 C, védettség: IP 20. Csatlakozódoboz fali világítótestekhez UWA fehér szélesség , Csatlakozó doboz oldalfali világítótestekhez, belső fedéllel, helykialakítás 3 csatlakozókapocs részére, felhasználás VDE 0 szerint. 3 A kábelek és védőcsövek csatlakoztatására 3 kitörhető nyílás: 18,7, kötődobozként nem használható. Védettség: IP 20. Megrendelés esetén kérjük, hogy mindig tüntesse fel a megrendelési számot. VBS 11

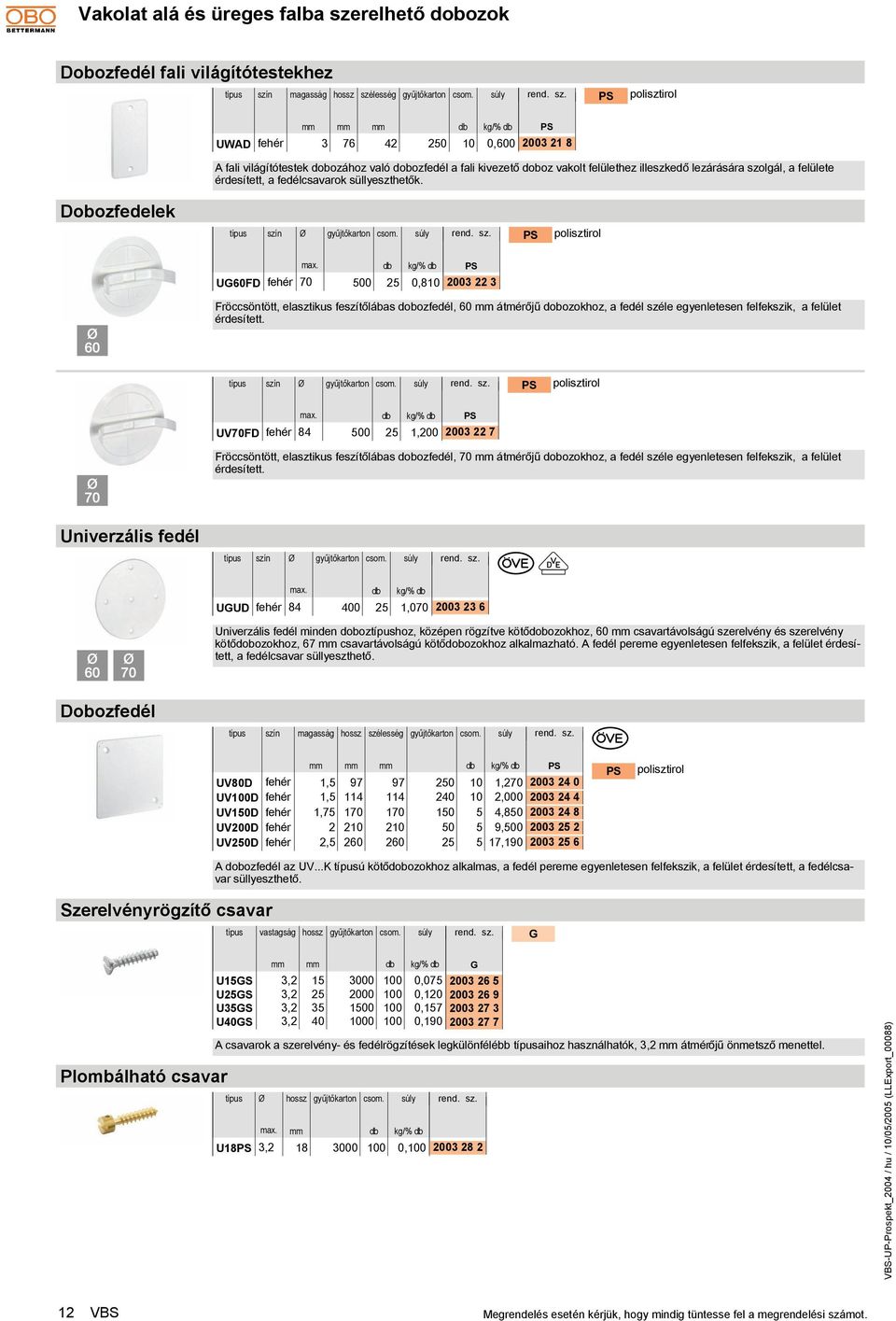

12 Vakolat alá és üreges falba szerelhető dobozok Dobozfedél fali világítótestekhez szélesség UWAD fehér , A fali világítótestek dobozához való dobozfedél a fali kivezető doboz vakolt felülethez illeszkedő lezárására szolgál, a felülete érdesített, a fedélcsavarok süllyeszthetők. Dobozfedelek UG60FD fehér , Fröccsöntött, elasztikus feszítőlábas dobozfedél, 60 átmérőjű dobozokhoz, a fedél széle egyenletesen felfekszik, a felület érdesített. UV70FD fehér , Fröccsöntött, elasztikus feszítőlábas dobozfedél, 70 átmérőjű dobozokhoz, a fedél széle egyenletesen felfekszik, a felület érdesített. Univerzális fedél UGUD fehér , Univerzális fedél minden dobozhoz, középen rögzítve kötődobozokhoz, 60 csavartávolságú szerelvény és szerelvény kötődobozokhoz, 67 csavartávolságú kötődobozokhoz alkalmazható. A fedél pereme egyenletesen felfekszik, a felület érdesített, a fedélcsavar süllyeszthető. Dobozfedél szélesség UV80D fehér 1, , UVD fehér 1, , UV150D fehér 1, , UV200D fehér , UV0D fehér 2, , A dobozfedél az UV...K ú kötődobozokhoz alkalmas, a fedél pereme egyenletesen felfekszik, a felület érdesített, a fedélcsavar süllyeszthető. Szerelvényrögzítő csavar vastagság G Plombálható csavar G U15GS 3, , UGS 3, , U35GS 3, , U40GS 3, , A csavarok a szerelvény- és fedélrögzítések legkülönfélébb aihoz használhatók, 3,2 átmérőjű önmetsző menettel. U18 3, , VBS-UP-Prospekt_2004 / hu / 10/05/2005 (LLExport_00088) 12 VBS Megrendelés esetén kérjük, hogy mindig tüntesse fel a megrendelési számot.

13 Vakolat alá és üreges falba szerelhető dobozok Kiegyenlítő keret UG60PA , Kiegyenlítő keret mélyen a vakolat alá beépített szerelvénydobozokhoz és szerelvény kötődobozokhoz, egymással kombinálhatók, amennyiben 90 -ban felhelyezve csavarozzák fel. A kiegyenlítési a különböző ok kombinációjával beállítható, es szerelvény/fedélcsavarral és 2 rögzítőcsavarral szállítjuk. Védettség: IP 20. UV70PA , Kiegyenlítő keret mélyen a vakolat alá beépített szerelvénydobozokhoz és szerelvény kötődobozokhoz, egymással kombinálhatók, amennyiben 90 -ban felhelyezve csavarozzák fel. A kiegyenlítési a különböző ok kombinációjával beállítható, es szerelvény/fedélcsavarral és 2 rögzítőcsavarral szállítjuk. Védettség: IP 20. UG60PA , Kiegyenlítő keret mélyen a vakolat alá beépített szerelvénydobozokhoz és szerelvény kötődobozokhoz, egymással kombinálhatók, amennyiben 90 -ban felhelyezve csavarozzák fel. A kiegyenlítési a különböző ok kombinációjával beállítható, es szerelvény/fedélcsavarral és 2 rögzítőcsavarral szállítjuk. Védettség: IP 20. UV70PA , Kiegyenlítő keret mélyen a vakolat alá beépített szerelvénydobozokhoz és szerelvény kötődobozokhoz, egymással kombinálhatók, amennyiben 90 -ban felhelyezve csavarozzák fel. A kiegyenlítési a különböző ok kombinációjával beállítható, es szerelvény/fedélcsavarral és 2 rögzítőcsavarral szállítjuk. Védettség: IP 20. Többször használható védőfedél UG60SD , A többször használható védőfedelek megóvják a vakolás során a belső részt, a csavarfuratot és csavarfejeket. A jelölősörték segítségével vakolás után is könnyen megtalálhatók újra a dobozok. A védőfedelek többször használhatók. A fedelet a vakolás után egyszerűen be kell nyomni a dobozba és így a védőfedél egyszerűen eltávolítható. VBS-UP-Prospekt_2004 / hu / 10/05/2005 (LLExport_00088) UV70SD , A többször használható védőfedelek megóvják a vakolás során a belső részt, a csavarfuratot és csavarfejeket. A jelölősörték segítségével vakolás után is könnyen megtalálhatók újra a dobozok. A védőfedelek többször használhatók. A fedelet a vakolás után egyszerűen be kell nyomni a dobozba és így a védőfedél egyszerűen eltávolítható. Megrendelés esetén kérjük, hogy mindig tüntesse fel a megrendelési számot. VBS 13

14 Vakolat alá és üreges falba szerelhető dobozok Többször használható védőfedél UWASD 0 0 0, A többször használható védőfedelek megóvják a vakolás során a belső részt, a csavarfuratot és csavarfejeket. A jelölősörték segítségével vakolás után is könnyen megtalálhatók újra a dobozok. A védőfedelek többször használhatók. A fedelet a vakolás után egyszerűen be kell nyomni a dobozba és így a védőfedél egyszerűen eltávolítható. tartozékok: Csatlakozó doboz fali világító UWA oldalszám: 12 szélesség UV80KSD , A többször használható védőfedelek megóvják a vakolás során a belső részt, a csavarfuratot és csavarfejeket. A jelölősörték segítségével vakolás után is könnyen megtalálhatók újra a dobozok. A védőfedelek többször használhatók. A fedelet a vakolás után egyszerűen be kell nyomni a dobozba és így a védőfedél egyszerűen eltávolítható. tartozékok: kötő dobozok UV80K oldalszám: 11 szélesség UVKSD , CEE beépíthető doboz A többször használható védőfedelek megóvják a vakolás során a belső részt, a csavarfuratot és csavarfejeket. A jelölősörték segítségével vakolás után is könnyen megtalálhatók újra a dobozok. A védőfedelek többször használhatók. A fedelet a vakolás után egyszerűen be kell nyomni a dobozba és így a védőfedél egyszerűen eltávolítható. tartozékok: kötő dobozok UVK oldalszám: világos szürke 5 10, CEE-fedőlap beépíthető dobozhoz Beépített fali szerelvénydobozok CEE-dugalj szereléséhez, a doboz WDK csatornában történő szereléshez is használható. Egyenes kivitel, 16 ás 32 A, 60 x 60 -es lyuktávközökkel Szállítás kompletten 1 húzásmentesítő bilinccsel 1 ED 16 dugaszolható tömítéssel, 1 VS 16 záródugóval és 4 M5 x 18 hengercsavarral a dugalj rögzítéséhez. tartozékok: CEE-fedolap beépíthető dobozhoz 2393/UP oldalszám: 14 PA 2393/UP világosszürke 5 4,300 PA A fedőlap lehetővé teszi a beépített doboznál a falfelület esztétikus elmunkálását. Üreges falba szerelhető szerelvénydoboz mart furat átmérője HG60 narancs , polipropilén Légzáró szerelvénydoboz. Méret DIN szerint, 7-35 lapvastagságig. 71 -es szabványos távolság megtartásával sorolható, lehetőség van az összekábelezésre egy csőtoldat segítségével a szerelvénydobozok és szerelvény kötődobozok között, 8 A NYM-vezetékek, adatvezetékek és védőcsövek csatlakoztatására 8 kitörhető nyílás: 20.. A szerelvénydobozok kettős csavarrögzítéssel és csavaros fedéllel felhasználhatók VDE szerinti kötődobozokként is. Védettség: IP 30. Üreges falba szerelhető kombinált szerelvény- és kötődoboz HV60 narancs mart furat átmérője Légzáró szerelvény- és kötődoboz. Méret DIN szerint, 7-35 lapvastagságig. 71 -es szabványos távolság megtartásával sorolható, lehetőség van az összekábelezésre egy csőtoldat segítségével a szerelvénydobozok és szerelvény kötődobozok között, 8 A NYM-vezetékek, adatvezetékek és védőcsövek csatlakoztatására 8 kitörhető nyílás: 20.. A szerelvénydobozok kettős csavarrögzítéssel és csavaros fedéllel felhasználhatók VDE szerinti kötődobozokként is. Védettség: IP 30. 2, polipropilén VBS-UP-Prospekt_2004 / hu / 10/05/2005 (LLExport_00088) 14 VBS Megrendelés esetén kérjük, hogy mindig tüntesse fel a megrendelési számot.

15 Vakolat alá és üreges falba szerelhető dobozok Üreges falba szerelhető kettős szerelvénydoboz mart furat átmérője szélesség HG60/2 narancs , polipropilén Kettős szerelvénydoboz légzáró kivitelben, 2 szerelvény-egység vagy 1 kettős szerelvény részére, 4 szerelvénycsavarral. Méret DIN szerint, 7-35 anyagvastagságig. 71 -es szabványos távolság megtartásával sorolhatók, 14 A NYM-vezetékek, adatvezetékek és védőcsövek csatlakoztatására 8 kitörhető nyílás: 20., védettség IP 30. Üreges falba szerelhető kötődoboz fedéllel mart furat átmérője HV70D narancs , polipropilén kötődoboz fedéllel, légzáró kivitel, méret DIN szerint, 7-35 lapvastagságig. 8 A NYM-vezetékek, adatvezetékek és védőcsövek csatlakoztatására 8 kitörhető nyílás: 20., védettség IP 30. Üreges falba szerelhető kötődoboz szélesség HVKD narancs , polipropilén Kötődobozok 20 kitörhető nyílással, fedéllel és fedélcsavarral, fehér fedéllel és fedélcsavarral (lángálló VDE 0471/DIN rész szerint, vizsgálati hőmérséklet 750 C), 7-35 anyagvastagságig. Sorkapcsokhoz való normasínek (kalap- és tartósínek) beépítésére alkalmas, védettség IP 30. Univerzális fedél UGUD fehér , Univerzális fedél minden dobozhoz, középen rögzítve kötődobozokhoz, 60 csavartávolságú szerelvény és szerelvény kötődobozokhoz, 67 csavartávolságú kötődobozokhoz alkalmazható. A fedél pereme egyenletesen felfekszik, a felület érdesített, a fedélcsavar süllyeszthető. VBS-UP-Prospekt_2004 / hu / 10/05/2005 (LLExport_00088) Megrendelés esetén kérjük, hogy mindig tüntesse fel a megrendelési számot. VBS 15

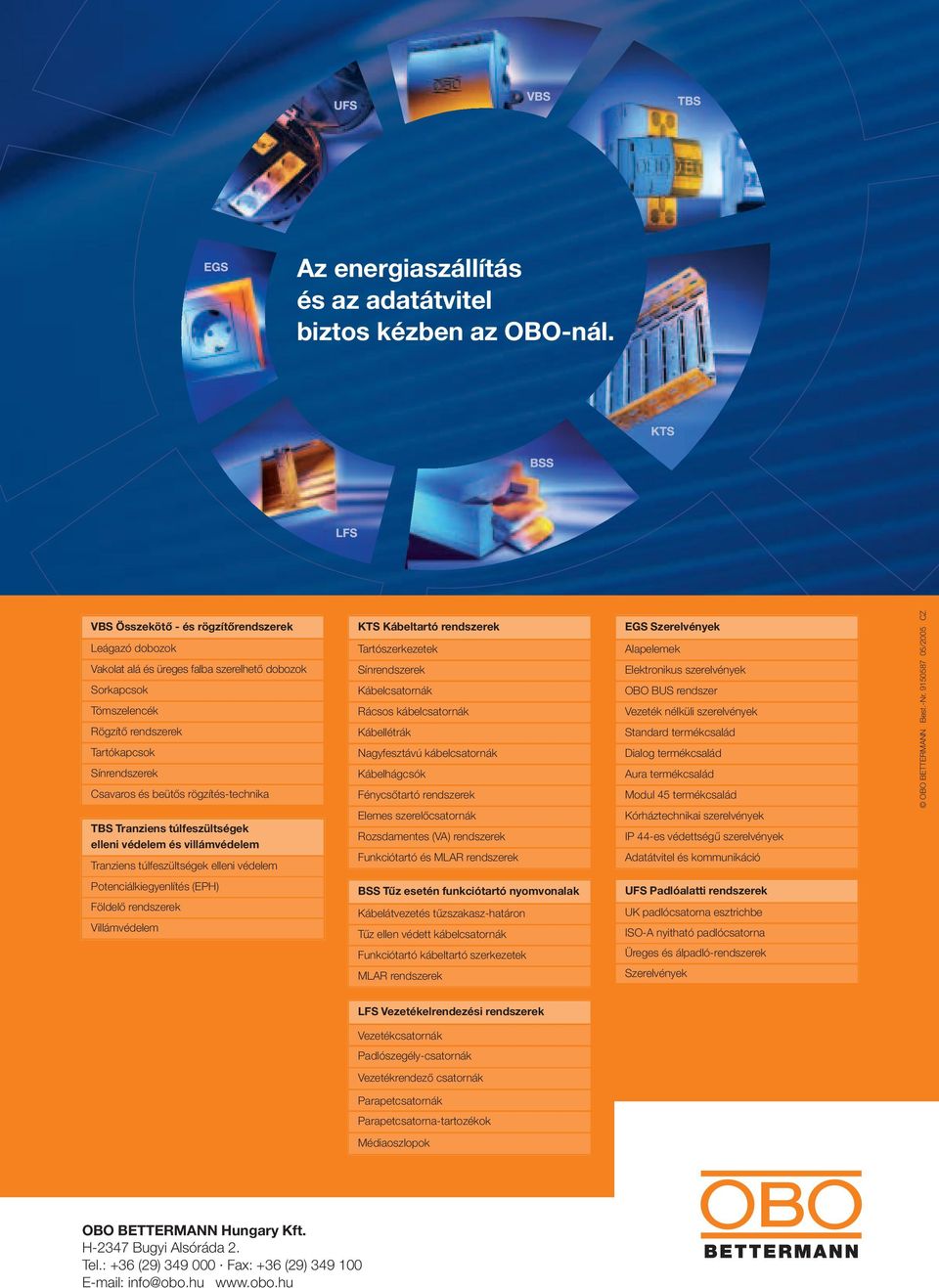

16 Az energiaszállítás és az adatátvitel biztos kézben az OBO-nál. VBS Összekötő - és rögzítőrendszerek Leágazó dobozok Vakolat alá és üreges falba szerelhetœ dobozok Sorkapcsok Tömszelencék RögzítŒ rendszerek Tartókapcsok Sínrendszerek Csavaros és beütœs rögzítés-technika TBS Tranziens túlfeszültségek elleni védelem és villámvédelem Tranziens túlfeszültségek elleni védelem KTS Kábeltartó rendszerek Tartószerkezetek Sínrendszerek Kábelcsatornák Rácsos kábelcsatornák Kábellétrák Nagyfesztávú kábelcsatornák Kábelhágcsók FénycsŒtartó rendszerek Elemes szerelœcsatornák Rozsdamentes (VA) rendszerek Funkciótartó és MLAR rendszerek EGS Szerelvények Alapelemek Elektronikus szerelvények OBO BUS rendszer Vezeték nélküli szerelvények Standard termékcsalád Dialog termékcsalád Aura termékcsalád Modul 45 termékcsalád Kórháztechnikai szerelvények IP 44-es védettségı szerelvények Adatátvitel és kounikáció OBO BETTERMANN Best.-Nr /2005 CZ Potenciálkiegyenlítés (EPH) FöldelŒ rendszerek Villámvédelem BSS Tűz esetén funkciótartó nyomvonalak Kábelátvezetés tızszakasz-határon Tız ellen védett kábelcsatornák UFS Padlóalatti rendszerek UK padlócsatorna esztrichbe ISO-A nyitható padlócsatorna Funkciótartó kábeltartó szerkezetek Üreges és álpadló-rendszerek MLAR rendszerek Szerelvények LFS Vezetékelrendezési rendszerek Vezetékcsatornák Padlószegély-csatornák VezetékrendezŒ csatornák Parapetcsatornák Parapetcsatorna-tartozékok Médiaoszlopok OBO BETTERMANN Hungary Kft. H-2347 Bugyi Alsóráda 2. Tel.: +36 (29) Fax: +36 (29) info@obo.hu
