1 Fix keret Típus: SIR - A Közvetlenül az ablaktokra csavarozva Felhasználási terület és alkalmazás Rögzített szúnyogháló keretek, rovarok elleni szezonális védekezéshez. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással. Stabil és szép formájú kivitel az aluminium keretek által. Előtét redőnyök mögé is szerelhető. A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. A rögzítési mód: A Közvetlenűl az ablaktokra. Csak belülről bontható. Műszaki változtatások joga fenntartva - Kiadás 006/1 1

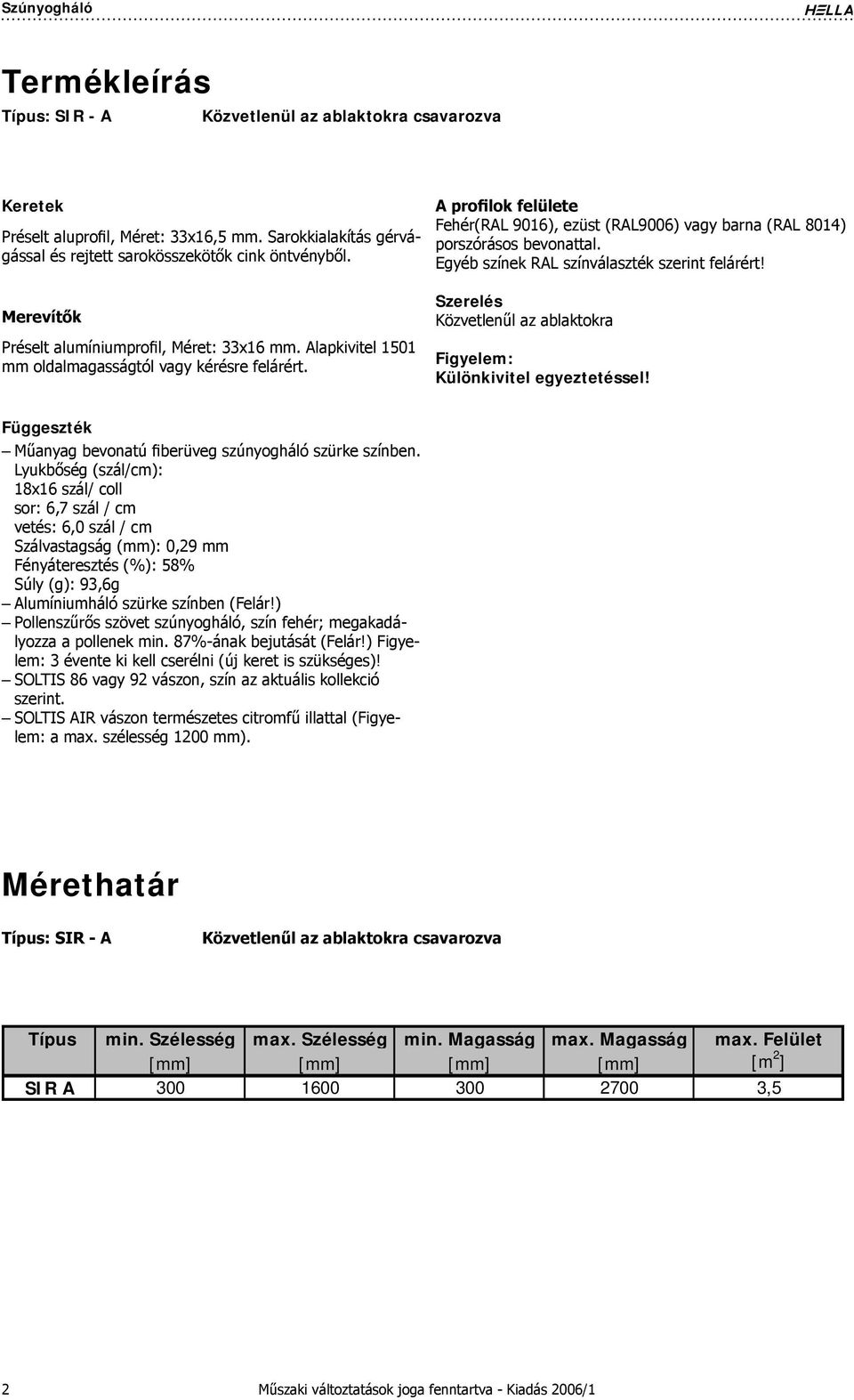

2 Termékleírás Típus: SIR - A Közvetlenül az ablaktokra csavarozva Keretek Préselt aluprofil, Méret: 33x16,5 mm. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt alumíniumprofil, Méret: 33x16 mm. Alapkivitel 1501 mm oldalmagasságtól vagy kérésre felárért. A profilok felülete Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színválaszték szerint felárért! Közvetlenűl az ablaktokra Figyelem: Különkivitel egyeztetéssel! Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Mérethatár Típus: SIR - A Közvetlenűl az ablaktokra csavarozva Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR A ,5 Műszaki változtatások joga fenntartva - Kiadás 006/1

3 Méretmegadás Típus: SIR - A Közvetlenül az ablaktokra csavarozva Méret merevítőközépig Rendelési magasság Nyílásmagasság 33 Rendelési szélesség Nyílásszélesség 16,5 33 Rendelési adatok 1) Darab ) Függesztéktípus 3) Szín 4) Méret: Szélesség (B) = Nyílásszélesség - 4 mm Magasság (H) = Nyílásmagasság - 4 mm 5) Merevítő 1501 mm-es magasságtól.helyzetét felülről mérve a merevítőközépig, ill. az esetleges ablak tokosztóhoz igazítva kérjük megadni. 6) : H = fára, M =fémre / műanyagra 33 Rendelési méret Műszaki változtatások joga fenntartva - Kiadás 006/1 3

4 Fix keret Típus: SIR - B Rögzítés függesztőléccel Felhasználási terület és alkalmazás Kiemelhető szúnyogháló keret, rovarok elleni szezonális védekezéshez. Minden ablaktípushoz alkalmazható. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással és kefés tömítéssel. Stabil és szép formájú kivitel az aluminiumkeretek által. Egyszerű elhelyezés és eltávolítás szükség szerint (belülről) A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. Rögzítési mód: B közvetlenül az ablaktokra. belülről. 4 Műszaki változtatások joga fenntartva - Kiadás 006/1

5 Termékleírás Típus: SIR - B Rögzítés függesztőléccel Keretek Préselt alumíniumprofil, Méret: 33x16,5 mm, körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt alumíniumprofil, Méret: 33x16 mm. Alapkivitel 1501 mm oldalmagasságtól vagy kérésre felár ellenében. Kerettartó Felső kerettartó végigmenő U-alaku aluminíum profil, porszórással. Alsó kerettartó 15 mm széles U- alakú beakasztó profil, porszórással. Fogantyú Kiváló minőségű műanyagból, fekete színben, a keret belűlről történő szereléséhez. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Közvetlenűl az ablaktokra függesztőlécekkel Figyelem: Különkivitel nem lehetséges! Mérethatár Típus: SIR - B Rögzítés függesztőléccel Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR B ,5 Műszaki változtatások joga fenntartva - Kiadás 006/1 5

6 Méretmegadás Típus: SIR - B Rögzítés függesztőléccel Függesztőléc hossza = Nyílásszélesség - mm Merevítő távolsága felülről mérve Rendelési magasság Nyílásmagasság Függesztőprofil 1 16,5 Rendelési szélesség Nyílásszélesség 8 33 Rendelési magasság Kerettartó alsó profil 16, Rendelési magasság Rendelési adatok 1) Darab ) Függesztéktípus 3) Szín 4) Méret: Szélesség (B) = Nyílásszélesség - 4 mm Magasság (H) = Nyílásmagasság - 4 mm 5) Merevítő 1501 mm-es magasságtól. Méretet felülről mérve merevítőközépig, ill. az esetleges ablak tokosztóhoz igazítva kérjük megadni. 6) : H = fára, M =fémre / műanyagra 6 Műszaki változtatások joga fenntartva - Kiadás 006/1

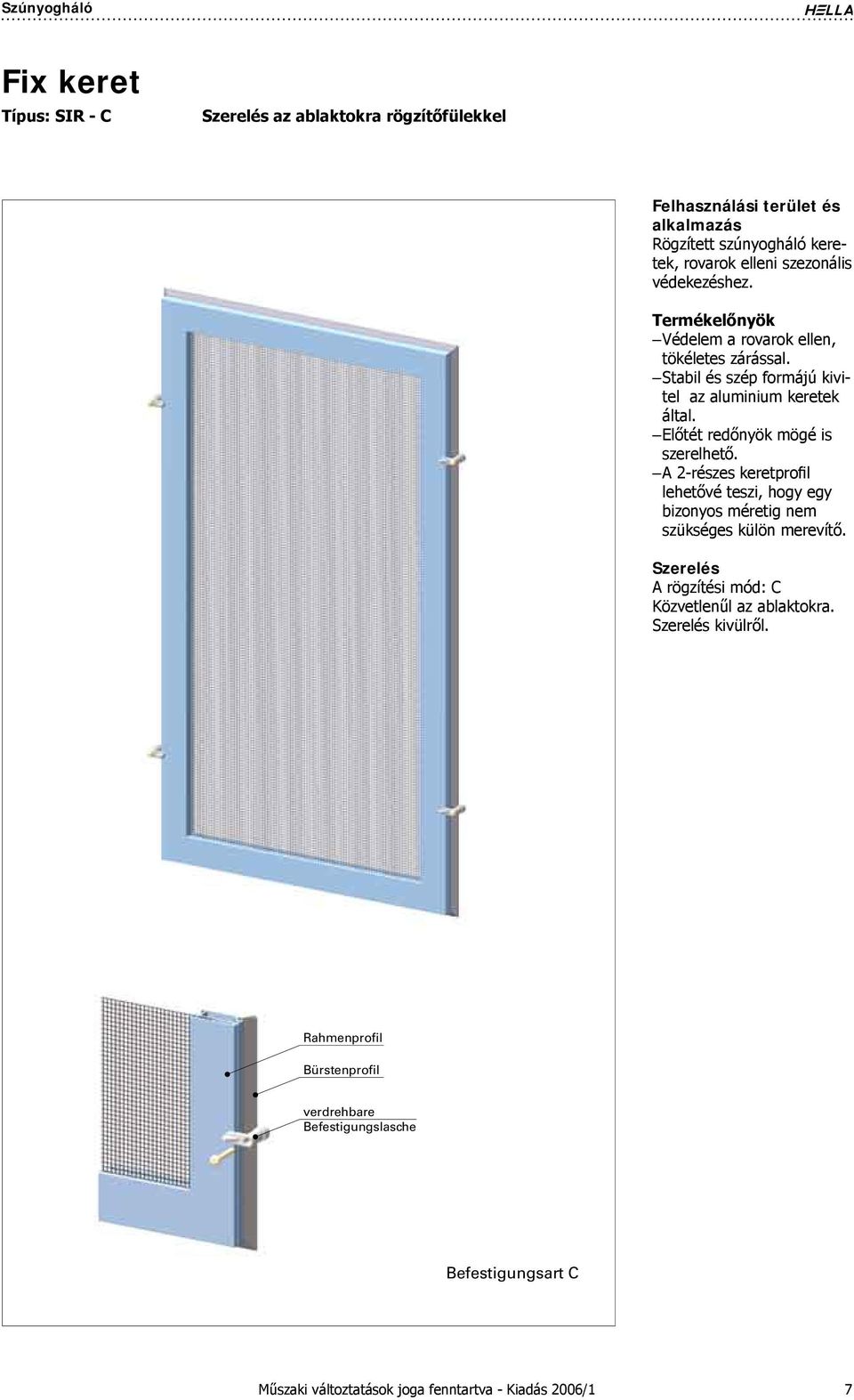

7 Fix keret Típus: SIR - C az ablaktokra rögzítőfülekkel Felhasználási terület és alkalmazás Rögzített szúnyogháló keretek, rovarok elleni szezonális védekezéshez. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással. Stabil és szép formájú kivitel az aluminium keretek által. Előtét redőnyök mögé is szerelhető. A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. A rögzítési mód: C Közvetlenűl az ablaktokra. kivülről. Műszaki változtatások joga fenntartva - Kiadás 006/1 7

8 Termékleírás Típus: SIR - C az ablaktokra rögzítőfülekkel Keretek Préselt alumíniumprofil, Méret: 33x16,5 mm, körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt alumíniumprofil, Méret: 33x16 mm. Alapkivitel 1501 mm oldalmagasságtól vagy kérésre felár ellenében. Rögzítőfülek Forgatható, nagyszilárdságú műanyagfülek, fehér színben, egyszerű rögzítés kivülről. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Közvetlenűl az ablaktokra. Figyelem: Különkivitel egyeztetéssel! Mérethatár Típus: SIR - C az ablaktokra rögzítőfülekkel Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR C ,5 8 Műszaki változtatások joga fenntartva - Kiadás 006/1

9 Méretmegadás Típus: SIR - C az ablaktokra rögzítőfülekkel Merevító távolsága felülről mérve Rendelési magasság Nyílásmagasság Rendelési szélesség Nyílásszélesség 16, , Rendelési magasság Rendelési adatok 1) Darab ) Függesztéktípus 3) Szín 4) Méret: Szélesség (B) = Nyílásszélesség - 4 mm Magasság (H) = Nyílásmagasság - 4 mm 5) Merevítő 1501 mm-es magasságtól.helyzetét felülről mérve a merevítőközépig, ill. az esetleges ablak tokosztóhoz igazítva kérjük megadni. 6) : H = fára, M =fémre / műanyagra Rendelési szélesség Műszaki változtatások joga fenntartva - Kiadás 006/1 9

10 Fix keret Típus: SIR - D Rögzítés falcba akasztható acélnyelvvel Felhasználási terület és alkalmazás Kiemelhető szúnyogháló keret, rovarok elleni szezonális védekezéshez. Minden ablaktípushoz alkalmazható. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással és kefés tömítéssel. Stabil és szép formájú kivitel az aluminiumkeretek által. Egyszerű elhelyezés és eltávolítás szükség szerint (belülről) A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. Rögzítési mód: D Rögzítőfülekkel az ablakfalcba az ablaktok megfúrása nélkül. belülről. 10 Műszaki változtatások joga fenntartva - Kiadás 006/1

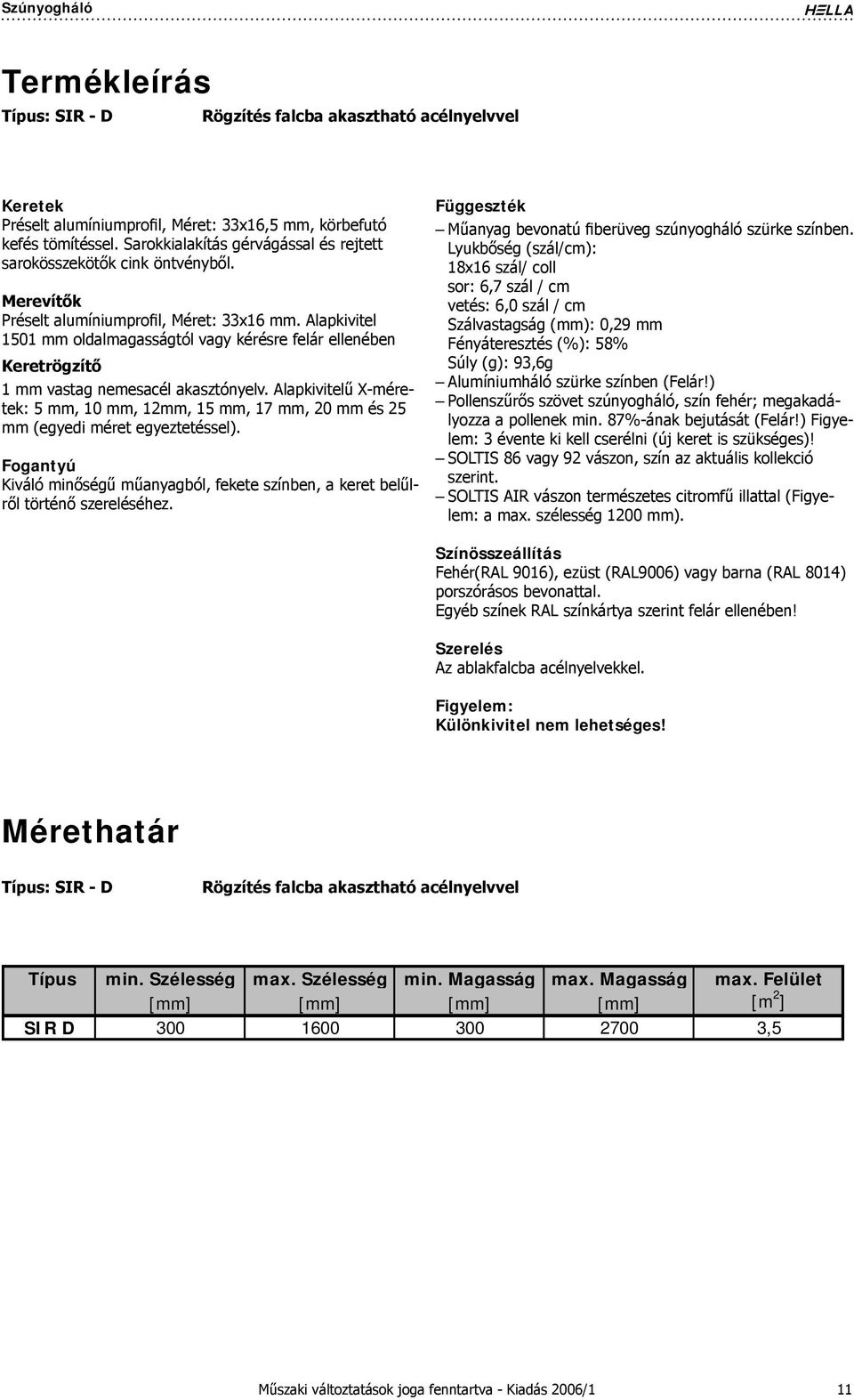

11 Termékleírás Típus: SIR - D Rögzítés falcba akasztható acélnyelvvel Keretek Préselt alumíniumprofil, Méret: 33x16,5 mm, körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt alumíniumprofil, Méret: 33x16 mm. Alapkivitel 1501 mm oldalmagasságtól vagy kérésre felár ellenében Keretrögzítő 1 mm vastag nemesacél akasztónyelv. Alapkivitelű X-méretek: 5 mm, 10 mm, 1mm, 15 mm, 17 mm, 0 mm és 5 mm (egyedi méret egyeztetéssel). Fogantyú Kiváló minőségű műanyagból, fekete színben, a keret belűlről történő szereléséhez. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Az ablakfalcba acélnyelvekkel. Figyelem: Különkivitel nem lehetséges! Mérethatár Típus: SIR - D Rögzítés falcba akasztható acélnyelvvel Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR D ,5 Műszaki változtatások joga fenntartva - Kiadás 006/1 11

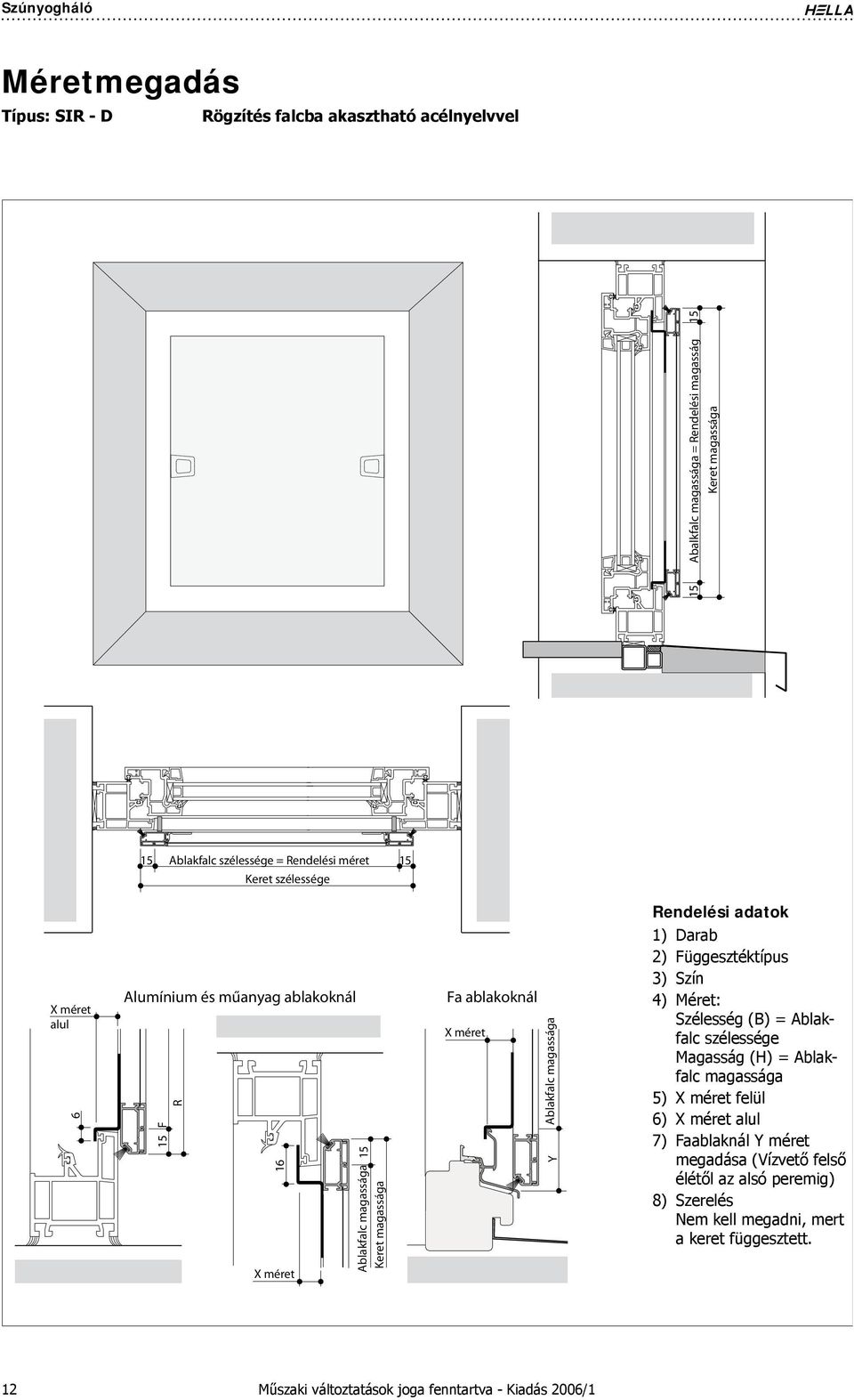

12 Méretmegadás Típus: SIR - D Rögzítés falcba akasztható acélnyelvvel 15 Abalkfalc magassága = Rendelési magasság Keret magassága Ablakfalc szélessége = Rendelési méret Keret szélessége 15 Rendelési adatok X méret alul 6 Alumínium és műanyag ablakoknál 15 F R 16 X méret Ablakfalc magassága 15 Keret magassága Fa ablakoknál X méret Y Ablakfalc magassága 1) ) 3) 4) 5) 6) 7) 8) Darab Függesztéktípus Szín Méret: Szélesség (B) = Ablakfalc szélessége Magasság (H) = Ablakfalc magassága X méret felül X méret alul Faablaknál Y méret megadása (Vízvető felső élétől az alsó peremig) Nem kell megadni, mert a keret függesztett. 1 Műszaki változtatások joga fenntartva - Kiadás 006/1

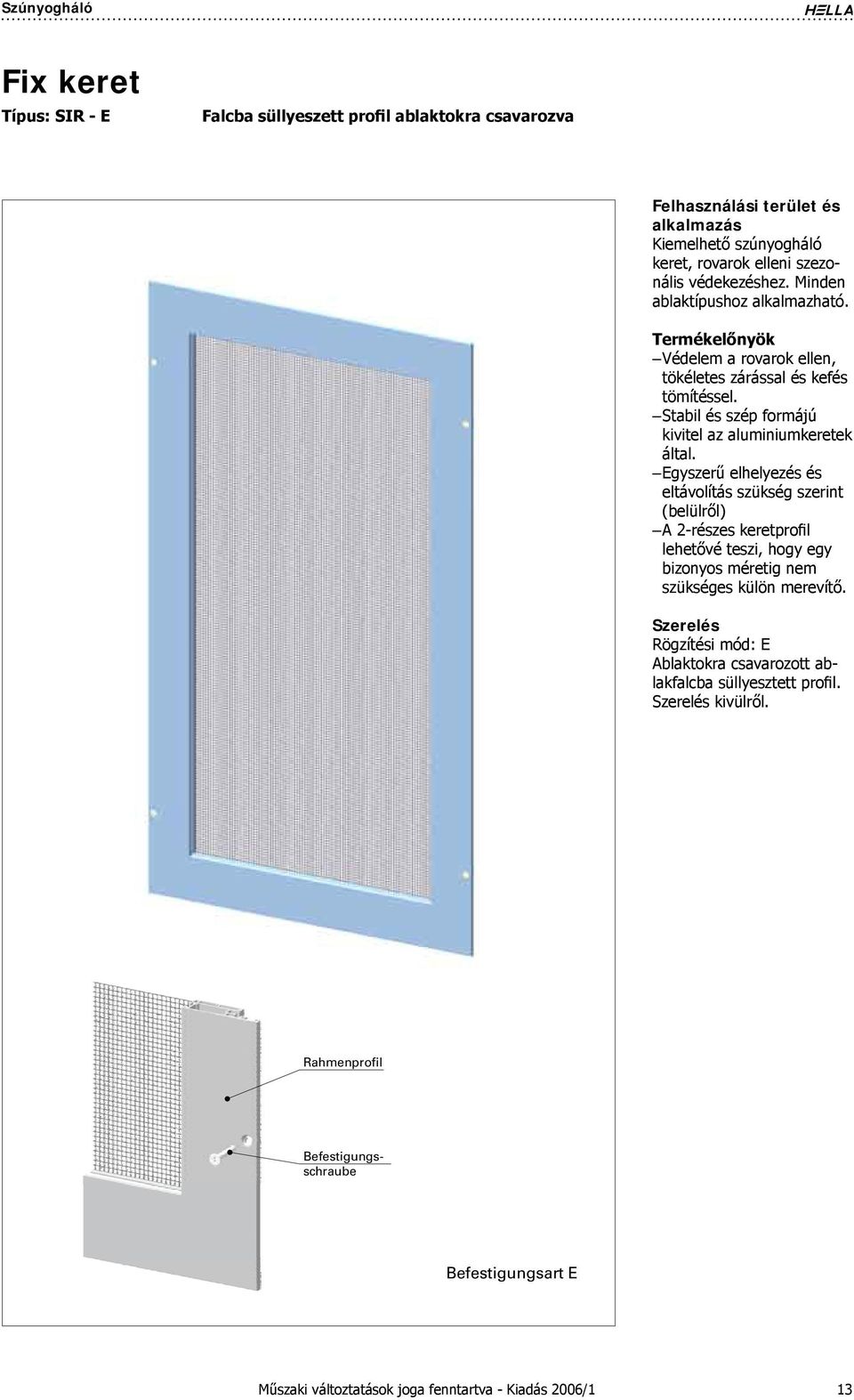

13 Fix keret Típus: SIR - E Falcba süllyeszett profil ablaktokra csavarozva Felhasználási terület és alkalmazás Kiemelhető szúnyogháló keret, rovarok elleni szezonális védekezéshez. Minden ablaktípushoz alkalmazható. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással és kefés tömítéssel. Stabil és szép formájú kivitel az aluminiumkeretek által. Egyszerű elhelyezés és eltávolítás szükség szerint (belülről) A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. Rögzítési mód: E Ablaktokra csavarozott ablakfalcba süllyesztett profil. kivülről. Műszaki változtatások joga fenntartva - Kiadás 006/1 13

14 Termékleírás Típus: SIR - E Falcba süllyesztett profil ablaktokra csavarozva Keretek Préselt aluprofil, Méret: 51x16,5 mm. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Közvetlenűl az ablaktokra csavarozva. Figyelem: Különkivitel egyeztetéssel! Mérethatár Típus: SIR - E Falcba süllyeszett profil ablaktokra csavarozva Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR E ,3 14 Műszaki változtatások joga fenntartva - Kiadás 006/1

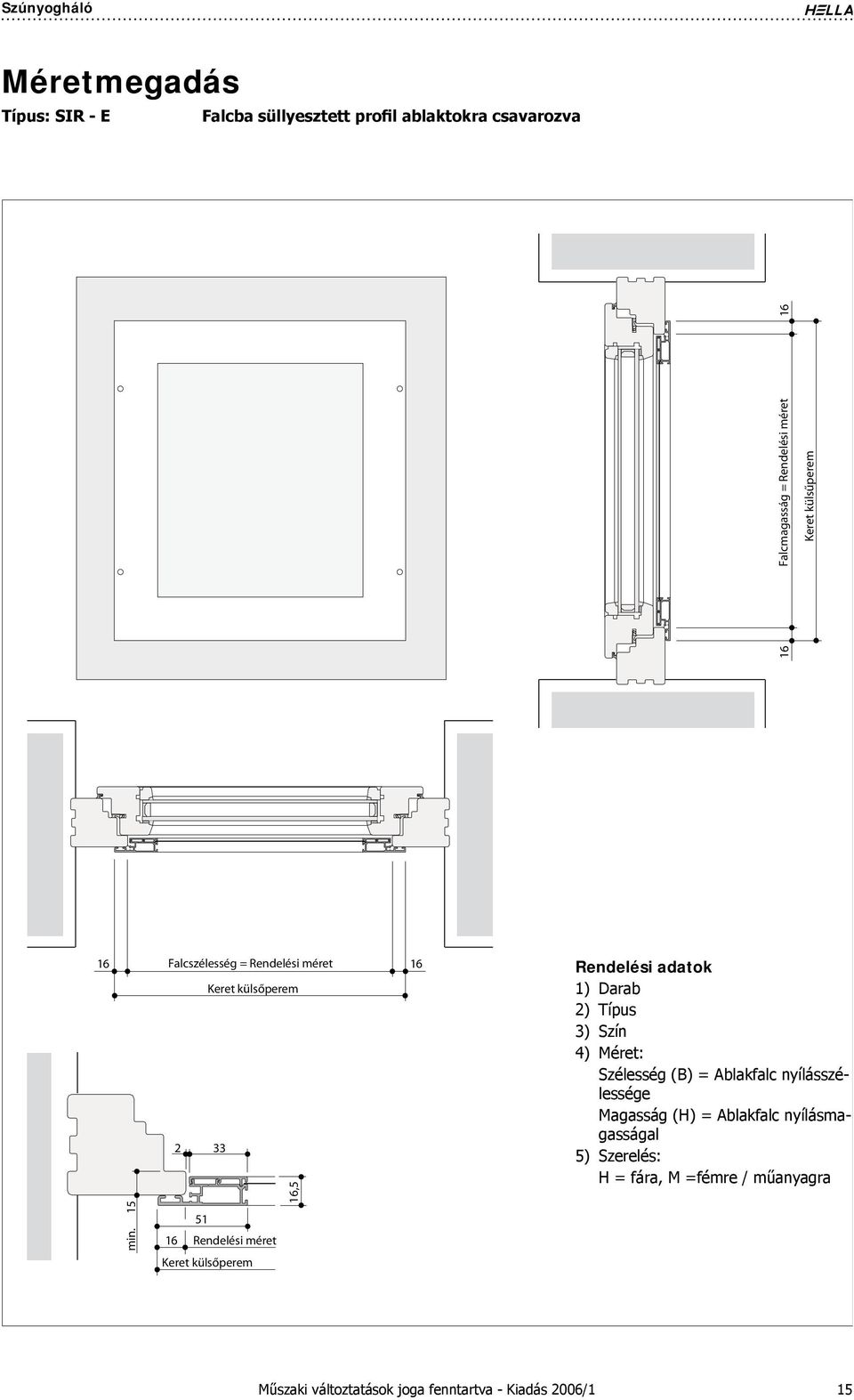

15 Méretmegadás Típus: SIR - E Falcba süllyesztett profil ablaktokra csavarozva 16 Falcmagasság = Rendelési méret 16 Keret külsűperem 16 Falcszélesség = Rendelési méret Keret külsőperem 33 16,5 16 Rendelési adatok 1) Darab ) Típus 3) Szín 4) Méret: Szélesség (B) = Ablakfalc nyílásszélessége Magasság (H) = Ablakfalc nyílásmagasságal 5) : H = fára, M =fémre / műanyagra min Rendelési méret Keret külsőperem Műszaki változtatások joga fenntartva - Kiadás 006/1 15

16 Fix keret Típus: SIR - F Falcba süllyesztett, rugós stiftel rögzített profil Felhasználási terület és alkalmazás Kiemelhető szúnyogháló keret, rovarok elleni szezonális védekezéshez. Minden ablaktípushoz alkalmazható. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással és kefés tömítéssel. Stabil és szép formájú kivitel az aluminiumkeretek által. Egyszerű elhelyezés és eltávolítás szükség szerint (belülről) A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. Rögzítési mód: F Rúgos rögzítőstiftekkel. belülről. 16 Műszaki változtatások joga fenntartva - Kiadás 006/1

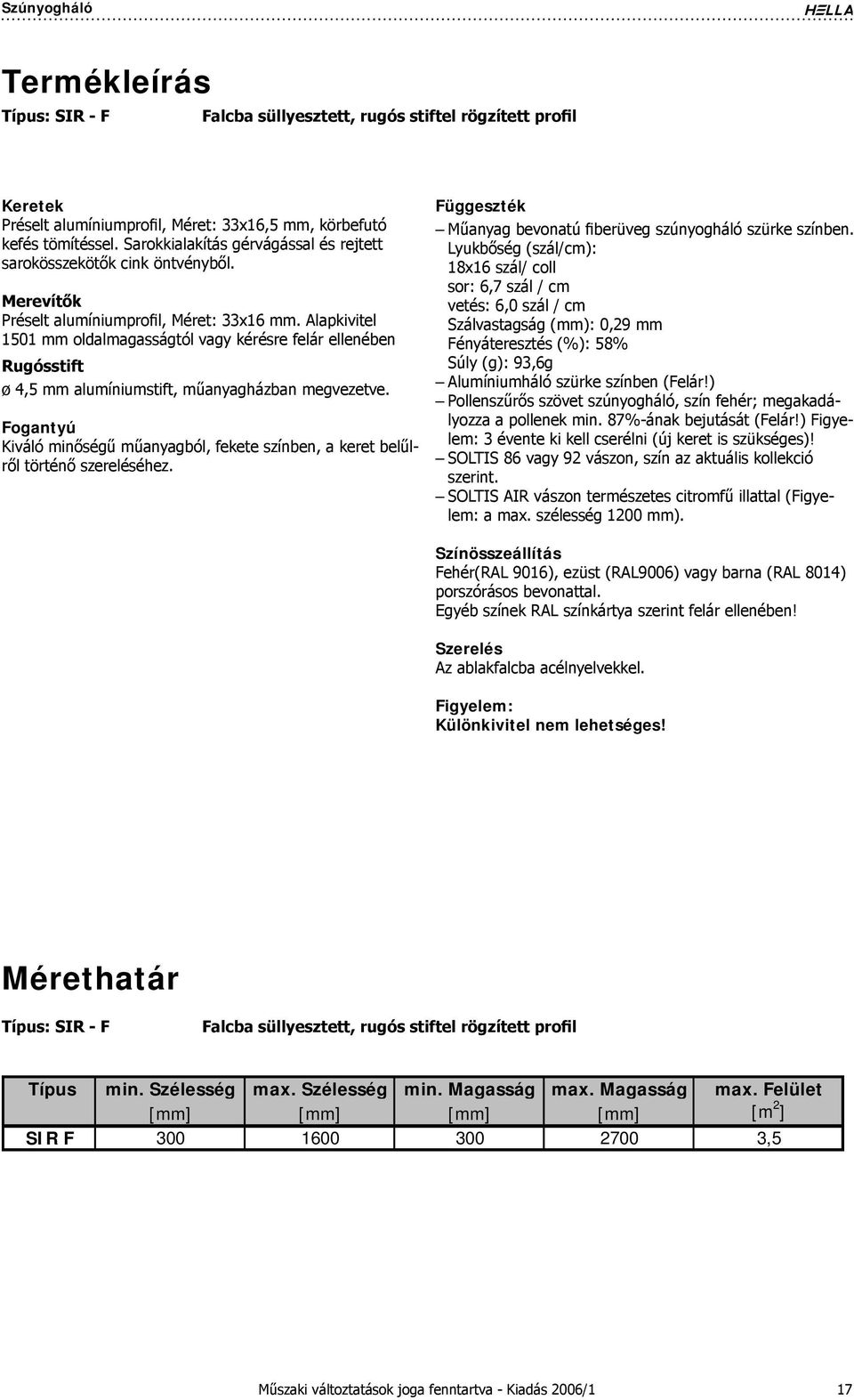

17 Termékleírás Típus: SIR - F Falcba süllyesztett, rugós stiftel rögzített profil Keretek Préselt alumíniumprofil, Méret: 33x16,5 mm, körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt alumíniumprofil, Méret: 33x16 mm. Alapkivitel 1501 mm oldalmagasságtól vagy kérésre felár ellenében Rugósstift ø 4,5 mm alumíniumstift, műanyagházban megvezetve. Fogantyú Kiváló minőségű műanyagból, fekete színben, a keret belűlről történő szereléséhez. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Az ablakfalcba acélnyelvekkel. Figyelem: Különkivitel nem lehetséges! Mérethatár Típus: SIR - F Falcba süllyesztett, rugós stiftel rögzített profil Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR F ,5 Műszaki változtatások joga fenntartva - Kiadás 006/1 17

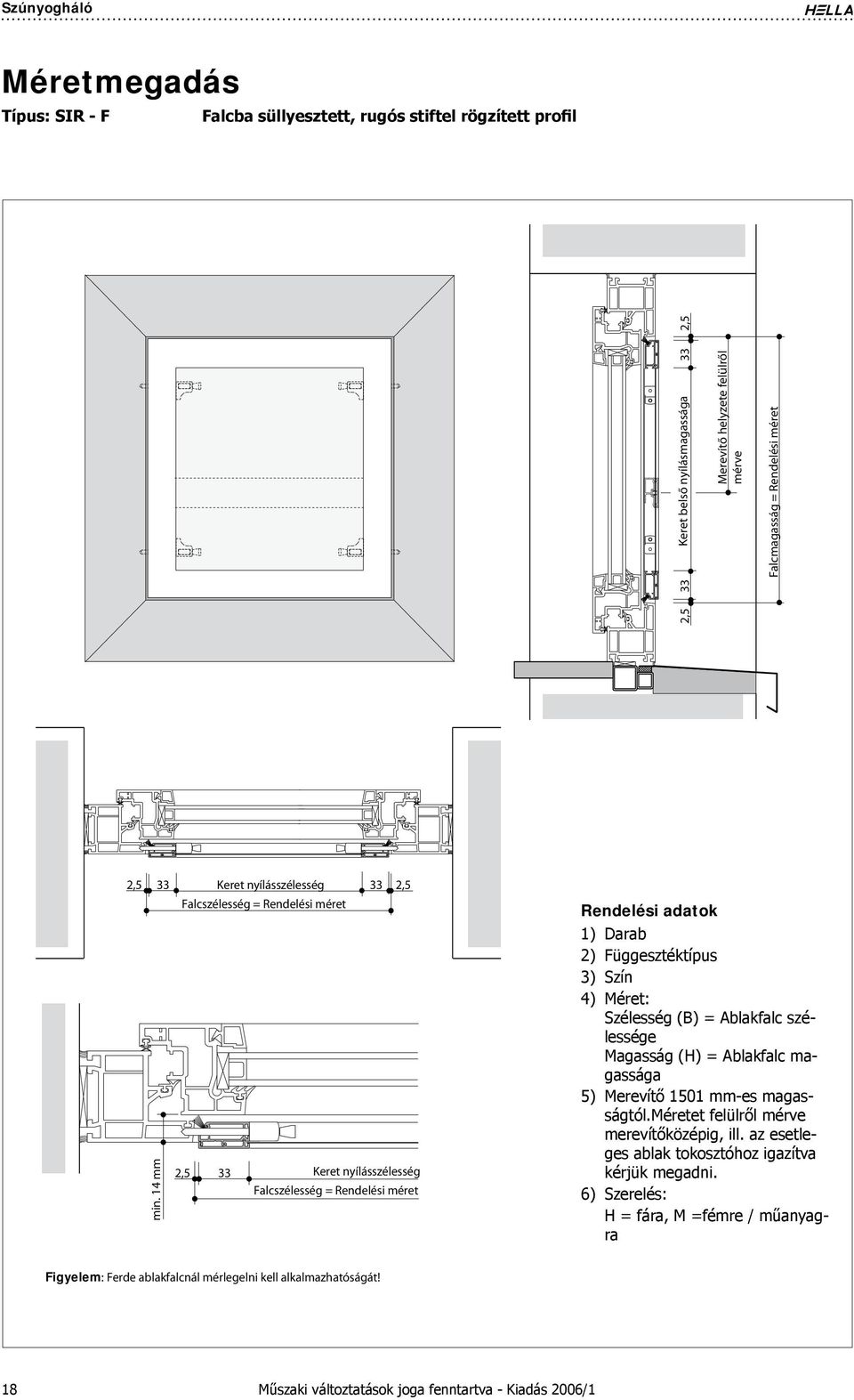

18 Méretmegadás Típus: SIR - F Falcba süllyesztett, rugós stiftel rögzített profil,5 33 Keret belső nyílásmagassága 33,5 Merevítő helyzete felülről mérve Falcmagasság = Rendelési méret,5 33 Keret nyílásszélesség 33 min. 14 mm Falcszélesség = Rendelési méret,5,5 33 Keret nyílásszélesség Falcszélesség = Rendelési méret Rendelési adatok 1) ) 3) 4) 5) 6) Darab Függesztéktípus Szín Méret: Szélesség (B) = Ablakfalc szélessége Magasság (H) = Ablakfalc magassága Merevítő 1501 mm-es magasságtól.méretet felülről mérve merevítőközépig, ill. az esetleges ablak tokosztóhoz igazítva kérjük megadni. : H = fára, M =fémre / műanyagra Figyelem: Ferde ablakfalcnál mérlegelni kell alkalmazhatóságát! 18 Műszaki változtatások joga fenntartva - Kiadás 006/1

19 Fix keret Típus: SIR - G Rögzítés állítható műanyag tartóval Felhasználási terület és alkalmazás Kiemelhető szúnyogháló keret, rovarok elleni szezonális védekezéshez. Minden ablaktípushoz alkalmazható. Termékelőnyök Védelem a rovarok ellen, tökéletes zárással és kefés tömítéssel. Stabil és szép formájú kivitel az aluminiumkeretek által. Egyszerű elhelyezés és eltávolítás szükség szerint (belülről) A -részes keretprofil lehetővé teszi, hogy egy bizonyos méretig nem szükséges külön merevítő. Nem kell szereléskor az ablaktokot megfúrni Rögzítési mód: G Műanyag, állítható tartókkal az ablaktok megfúrása nélkül. belülről. Műszaki változtatások joga fenntartva - Kiadás 006/1 19

20 Termékleírás Típus: SIR - G Rögzítés állítható műanyag tartóval Keretek Préselt alumíniumprofil, Méret: 33x16,5 mm, körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt alumíniumprofil, Méret: 33x16 mm. Alapkivitel 1501 mm oldalmagasságtól vagy kérésre felár ellenében Keretrögzítő Állítható műanyagtartóval, fekete és szürke színben. 4-7 mm-es falcmélységnél alkalmazható. Fogantyú Kiváló minőségű műanyagból, fekete színben, a keret belűlről történő szereléséhez. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016), ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Az ablakfalcba acélnyelvekkel. Figyelem: Különkivitel nem lehetséges! Mérethatár Típus: SIR - G Rögzítés állítható műanyag tartóval Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SIR G ,5 0 Műszaki változtatások joga fenntartva - Kiadás 006/1

21 Méretmegadás Típus: SIR - G Rögzítés állítható műanyag tartóval 35 Falcmagasság = Rendelési méret Keretmagasság Falcszélesség = Rendelési méret Keretszélesség 35 Rendelési adatok Állítható 4-7 mm között Falcmagasság Keretmagasság 35 Állítható 4-7 mm között 35 Falcmagasság Keretmagasság 1) ) 3) 4) 5) Darab Függesztéktípus Szín Méret: Szélesség (B) = Ablakfalc szélessége Magasság (H) = Ablakfalc magassága Merevítő 1501 mm-es magasságtól.méretet felülről mérve merevítőközépig, ill. az esetleges ablak tokosztóhoz igazítva kérjük megadni. Műszaki változtatások joga fenntartva - Kiadás 006/1 1

22 Nyitható keret Típus: SWIR- E - nyitható keret Felhasználási terület és alkalmazás Nyitható szúnyogháló keretek, felszerelhetők terasz vagy erkélyajtókra, ill. közvetlenűl a redőny vezetősínre. Termékelőnyök Könnyen nyitható szúnyoghálók teljes zárással Stabil és szép formájú kivitel az alumínium keretek alkalmazásával A -részes keretprofil lehetővé teszi, hogy nem szükséges külön merevítő. Rögzítés vagy 3 zsanérral és 3, az ajtókeretre szerelt mágnessel. Keretprofil Merevítö profil Zsanér Fogantyú Műszaki változtatások joga fenntartva - Kiadás 006/1

23 Termékleírás Típus: SWIR- E - nyitható keret Keretek Préselt aluprofil, méret: 33x16,5 mm körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Merevítők Préselt aluprofil, méret 33x16 mm. Fogantyú Kiváló minőségű műanyagból, fekete színben. Láblemez 1, mm-es alumíniumból, kétoldalt porszórt kivitel, kérésre felár ellenében. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Szinösszeállítás Fehér(RAL 9016) ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színválaszték szerint felárért! Közvetlenűl az ajtókeretre. Figyelem Különkivitel nem lehetséges! Mérethatár Típus: SWIR- E - nyitható keret Típus min. Szélesség max. Szélesség min. Magasság max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SWIR-E Műszaki változtatások joga fenntartva - Kiadás 006/1 3

24 Méretmegadás Típus: SWIR- E - nyitható keret 167 Mágnes Láblemez (opció) Pánt Merevítő helyzete felülről mérve Rendelési magasság Nyílásmagasság Fogantyú Rendelési szélesség Nyílásszélesség 17 16,5 Rendelési adatok 1) Darab ) Típus 3) Szín 4) Méret: Szélesség (B) = Nyílás szélesség - 4 mm Magasság (H) = Nyílás magasság - 4 mm 5) A merevítö helyzetét felülről mérve a merevítőközépig, ill. az esetleges tokosztóhoz igazítva kérjük megadni. 6) Fogantyú oldala (belülről nézve) 7) H = fára, M =fémre / műanyagra 8) Láblemez (felár!) 4 Műszaki változtatások joga fenntartva - Kiadás 006/1

25 Tolókeretes szúnyogháló Típus: SRIS- E - egypályás tolókeretes szúnyogháló Felhasználási terület és alkalmazás Eltolható szúnyogháló keret, kivehető tolóelemekkel. Alkalmazható kisebb emelőtoló ajtóknál, télikerteknél és erkélyajtóknál, akár redőny mögé szerelve is. Fogantyú Termékjellemzők Teljes rovarvédelem. Stabil és tetszetős kialakítás az alumíniumkeretnek köszönhetően. Könnyed mozgatás a görgős megvezetéssel. A keskeny profiloknak köszönhetően akár az előtétredőnyök páncélja mögé is beépíthetők. -részes keretprofil révén nincs szükség külön merevítésre. Merevítö profil Közvetlenül az ajtótokra szerelhető. Görgös vezetés Keretprofil Vezetöprofil kefével Műszaki változtatások joga fenntartva - Kiadás 006/1 5

26 Termékleírás Típus: SRIS- E - egypályás tolókeretes szúnyogháló Keretek Préselt alumíniumprofil, méret: 33x16,5 mm körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötők cink öntvényből. Felső részen végigmenő profil a görgős vezetéshez. Merevítők Préselt alumíniumprofil, méret 33x16 mm. Megvezetés Felső keretvezető alumíniumból, görgős vezetésre kialakitott; méret 5x10 mm, porszórással. Alsó vezetés átmenő alumínium Z-profillal, porszórással. A keret és a vezetőprofil között kefés tömítés található a surlódás elkerülése végett. Fogantyú Kiváló minőségű műanyagból, fehér és fekete színben. Láblemez 1, mm-es alumíniumból, kétoldalt porszórással, kívánságra felár ellenében. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016) ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Közvetlenűl az ajtótokra. Figyelem Különkivitel nem lehetséges! Mérethatár Típus: SRIS- E - egypályás tolókeretes szúnyogháló Típus min. Keretszél. max. Keretszél. max. Vezetősínhossz max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SRIS-E ,5 6 Műszaki változtatások joga fenntartva - Kiadás 006/1

27 Méretmegadás Típus: SRIS- E - egypályás tolókeretes szúnyogháló Rendelési adatok Vezetősín hossza = Nyílásszélesség - mm 5 65 Merevítő helyzete felülről mérve Rendelési magasság = Nyílásmagasság - 4 mm Nyílásmagasság 1) ) 3) 4) 5) 6) 7) 8) Darab Típus Szín Méret Keret szélessége(b) = Nyílásszélesség Vezetőprofil = Nyílásszélesség - mm Magasság (H) = Nyílásmagasság - 4 mm Középső merevítőprofil A távolságot felülrő mérve a merevítőközépig kell megadni vagy az ablakszárny üvegosztólécének megfelelő magasságában. Fogantyú oldal (belülről nézve) i alap H = fa, M = fém / műanyag Láblemez (Felár!) 167 Láblemez (opció) Szárnyszélesség = Rendelési szélesség Nyílásszélesség 59 Figyelem: Kiálló üvegtartó léc esetén a vezetőprofilt nem lehet közvetlenül az ablaktokra szerelni. Kiálló vízvetőnél alsó Z- alakú profilt kell alkalmazni. A magassági méretet ebben az esetben a fanyílászáróra vonatkozóan kell megadni. Amennyiben a tolóajtó belső oldalára fogantyút szerelnek, az ajtó és a szúnyogháló közötti távolság nagyobb legyen 5 mm-nél ,5 Rendelési méret Figyelem: Faablaknál előreálló vízvetővel Rendelési méret 0 Műszaki változtatások joga fenntartva - Kiadás 006/1 7

28 Tolókeretes szúnyogháló Típus: SRIS - kétpályás tolókeretes szúnyogháló Felhasználási terület és alkalmazás Eltolható szúnyogháló keretek, kivehető tolóelemekkel. Alkalmazható emelőtoló ajtóknál, télikerteknél, erkélyajtóknál. Termékelönyők Teljes védelem a rovarok ellen, tökéletes zárással Stabil és szép formájú kivitel az aluminium keretek alkalmazásával Könnyen tolható a vezetőprofil által A -részes keretprofil lehetővé teszi, hogy nemszükséges külön merevítő. Közvetlenül az ajtótokra történő rögzítés távtartó lemezzel történik (60x30x3 mm). Oldalsó távtartólemez is kérhető felár ellenében! Görgös vezetés Keretprofil Vezetöprofil kefével 8 Műszaki változtatások joga fenntartva - Kiadás 006/1

29 Termékleírás Típus: SRIS - kétpályás tolókeretes szúnyogháló Keretek Préselt aluprofil, méret: 33x16,5 mm körbefutó kefés tömítéssel. Sarokkialakítás gérvágással és rejtett sarokösszekötök cink öntvényböl. Felsö részen végigmenö profil a görgös vezetéshez. Merevítő Préselt alumíniumprofil, méret 33x16 mm. Megvezetés Felső keretvezető alumíniumból, duplagörgős vezetésre kialakitott; méret 4x49 mm, porszórással. Alsó vezetés átmenő U-profillal alumíniumból, porszórással. A keret és a vezetőprofil között kefés tömítés található a surlódás elkerülése végett. Fogantyú Kiváló minőségű műanyagból, fekete színben. Láblemez 1, mm-es alumíniumból, kétoldalt porszórással, kívánságra felár ellenében. Függeszték Műanyag bevonatú fiberüveg szúnyogháló szürke színben. Lyukbőség (szál/cm): 18x16 szál/ coll sor: 6,7 szál / cm vetés: 6,0 szál / cm Szálvastagság (mm): 0,9 mm Fényáteresztés (%): 58% Súly (g): 93,6g Alumíniumháló szürke színben (Felár!) Pollenszűrős szövet szúnyogháló, szín fehér; megakadályozza a pollenek min. 87%-ának bejutását (Felár!) Figyelem: 3 évente ki kell cserélni (új keret is szükséges)! SOLTIS 86 vagy 9 vászon, szín az aktuális kollekció szerint. SOLTIS AIR vászon természetes citromfű illattal (Figyelem: a max. szélesség 100 mm). Színösszeállítás Fehér(RAL 9016) ezüst (RAL9006) vagy barna (RAL 8014) porszórásos bevonattal. Egyéb színek RAL színkártya szerint felár ellenében! Közvetlenűl az ajtótokra végigmenő szerelőlemezzel 60x30x3 mm, porszórt. Figyelem Különkivitel nem lehetséges! Mérethatár Típus: SRIS - kétpályás tolókeretes szúnyogháló Típus min. Keretszél. max. Keretszél. max. Vezetősínhossz max. Magasság max. Felület [mm] [mm] [mm] [mm] [m ] SRIS ,5 Műszaki változtatások joga fenntartva - Kiadás 006/1 9

30 Méretmegadás Típus: SRIS - kétpályás tolókeretes szúnyogháló 167 Láblemez (opció) Merevítő helyzete felülről mérve 61 9 Keretmagasság Rendelési magasság = Nyílásmagasság - mm Rendelési adatok 1) Darab ) Típus 3) Szín 4) Méretek Szélesség (B) = nyílás szélesség - mm Magasság(H) = nyílás magasság - mm 5) Merevítő helyzetét felülről mérve a merevítőközépig, ill. az esetleges ablak tokosztóhoz igazítva kérjük megadni. 6) Elemek száma az árlista méretrasztere szerint. Figyelem: Max. nyitásszélesség (50%-a a nyílásszélességnek) csak vagy 4 elem esetén adott. Szükség szerint felár ellenében az elemek száma módosítható. 7) Foggantyú oldala (belülről nézve) 8) H = fára, M = fémre / műanyagra 9) Oldalsó távtartó profil (alu lemez 60x30x3 mm, felárért!) 10) Láblemez (opció) Rendelési szélesség = Nyílásszélesség - mm 60 16, Mozgó keret Rendelési méret Rendelési méret 30 Műszaki változtatások joga fenntartva - Kiadás 006/1
