Áttekintés: Szalagfüggöny

Átírás

1 Áttekintés: Típus: VVJ Típus 10 Típus 11 Típus 12 Típus 13 Alapkivitelű szalagfüggöny Osztott lamellahosszú szalagfüggöny Kétrészre osztott csatolt szalagfüggöny Kétrészre osztott külön hajtású szalagfüggöny Típus 20 Típus 25 Típus 40 Típus 41 Függőleges elrendezésű alul és felül sínben vezetett szalagfüggöny Vízszintes elrendezésű plafon szalagfüggöny rugófeszítésű lamellákkal Slope-szalagfüggöny, Slope-szalagfüggöny, Típus 60 Típus 61 Típus 80 Típus 81 Slope- és alapkivitelű szalagfüggöny - balos Slope- ls alapkivitelű szalagfüggöny - jobbos Vízszintesen íves szalagfüggöny Horizontálisan tört sarok szalagfüggöny Típus 82 Típus 90 Típus 90 Horizontálisan kétszer tört sarok szalagfüggöny Függőlegesen szegmensíves szalagfüggöny csúcsponttal Függőlegesen íves szalagfüggöny csócspont nélkül Típus 91 Típus 92 Típus 93 Típus 94 Függőlegesen íves szalagfüggöny egyenes szakaszokkal Íves Slope szalagfüggöny balos Íves Slope szalagfüggöny kétoldalas Íves Slop eszalagfüggöny jobbos 1

2 Lamellacsomag szélesség Típus: VVJ Vezetősín- Lamellák száma Csomagszélesség Lamellák száma Csomagszélesség szélesség 127 mm 127 mm 89 mm 89 mm Konzolok száma egyrészes osztott egyrészes osztott x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

3 mit Schnurzug und Kette VVJ Typ 10 Típus 10 alapkivitel derékszögú nyílásokhoz. Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ típus 10 Rendelési szélesség = Árnyékolószélesség B Rendelési magasság = Árnyékolómagasság H (A felsősín felső élétől a lamella alsó éléig.) Méretlevonások Falnyílásba szerelve: 10 mm rövidebbre kell venni az árnyékoló szélességét a falnyílásnál. Padlóhoz képest: Sima padlószerkezetnél kb. 10 mm, Egyenetlen padlószerkezetnél kb. 30 mm

4 Termékleírás VVJ típus 10 Felsősín egyrészes, préselt alumíniumprofil, 25x40 mm. Billentőtengely torziómentes nútolt tengely préselt alumíniumból Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Felár ellenében kérhető végtelenített hajtás. Ebben az esetben egyetlen golyóslánccal forgathatók és húzhatók össze a lamellák. Lehetőség van 12 V-os elektromos hajtásra is. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. A lamellacsomag lehet jobb vagy baloldalon, ill. középen vagy osztott Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) vagy álmennyezetbe integrált szerelőprofilba (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] max.felület [m 2 ] Lánc/zsinór Végtelenített ,5 Elektromos

5 További kialakítások VVJ típus Típus 11 részben rövidebb lamellákkal Rendelési szélesség = Árnyékolószélesség B Rendelési magasság = Árnyékolómagasság H Rövidebbik rész Szélesség B2 Rövidebbik rész Árnyékolómagasság H2 Levonások mint alapkivitelnél, típus 10 achten Sie auf ausreichende Abstände im Bereich der Aussparung! Típus 12 kétrészre osztott Rendelési szélesség = Árnyékolószélesség B1 Rendelési magasság = Árnyékolómagasság H1 Rendelési szélesség = Árnyékolószélesség B2 Rendelési magasság = Árnyékolómagasság H2 Levonások mint alapkivitelnél típus10 Típus 13 kétrészre osztott, külön mozgatású lamellákkal Rendelési szélesség 1 Szélesség B1 Rendelési magasság 1 Magasság H1 Rendelési szélesség 2 Szélesség B2 Rendelési magasság 2 Magasság H2 Levonások mint alapkivitelnél típus 10 5

6 6

7 VVJ Typ 20 Típus 20 függőleges, alsó és felső megvezetéssel Rugófeszítésű lamellák alsó és felső sín között. Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ Típus 20 Rendelési szélesség = Árnyékolószélesség B Rendelési magasság = Árnyékolómagasság H (Felsősín felső élétől az alsósín alsó éléig) Levonások falnyílásba: Az árnyékoló szélességét 10 mm-rel kisebbre kell venni a nyílásszélességhez képest. 7

8 Termékleírás VVJ típus 20 Felső- és alsósín egyrészes, préselt alumíniumprofil, 25x40 mm. Billentőtengely torziómentes nútolt tengely préselt alumíniumból Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Lehetőség van két szinkronizált 12 V-os motorral elektromos hajtásra is. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval. Alsó és felső sínben megvezetve, rugófeszítéssel. Műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. A lamellacsomag lehet jobb vagy baloldalon, ill. középen vagy osztott Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) vagy álmennyezetbe integrált szerelőprofilba (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] max.felület [m 2 ] Lánc/zsinór Elektromos

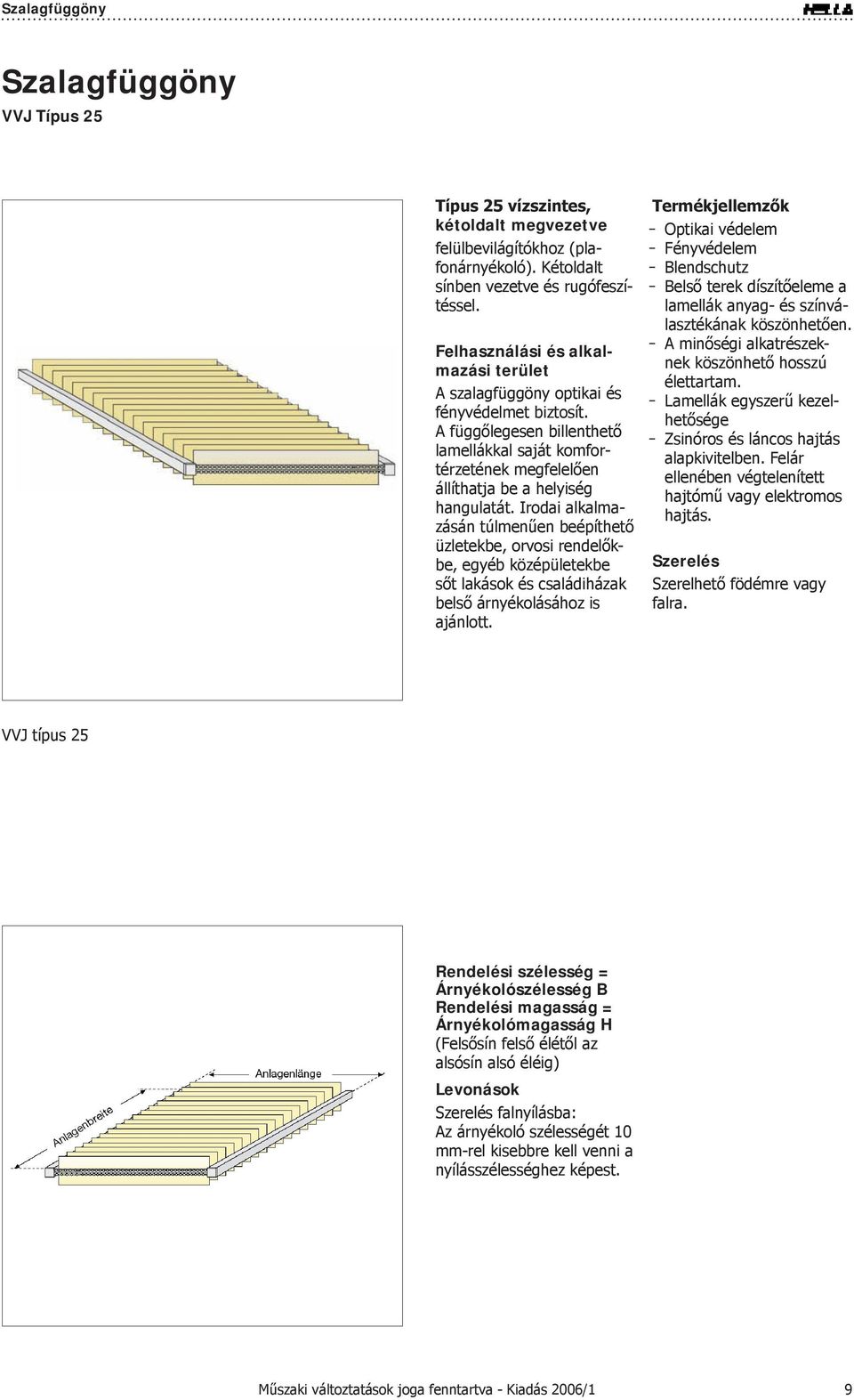

9 VVJ Típus 25 Típus 25 vízszintes, kétoldalt megvezetve felülbevilágítókhoz (plafonárnyékoló). Kétoldalt sínben vezetve és rugófeszítéssel. Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. VVJ típus 25 Rendelési szélesség = Árnyékolószélesség B Rendelési magasság = Árnyékolómagasság H (Felsősín felső élétől az alsósín alsó éléig) Levonások falnyílásba: Az árnyékoló szélességét 10 mm-rel kisebbre kell venni a nyílásszélességhez képest. 9

10 Termékleírás VVJ típus 25 Kétoldali sinek egyrészes, préselt alumíniumprofil, 25x40 mm. Billentőtengely torziómentes nútolt tengely préselt alumíniumból Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Lehetőség van két szinkronizált 12 V-os motorral elektromos hajtásra is. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval. Kétoldalt vezetősínben vezetve és rugófeszítéssel kifeszítve. Párhuzamos és merőleges lamellafordítással. A lamellacsomag lehet jobb vagy baloldalon, ill. középen vagy osztott Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) vagy álmennyezetbe integrált szerelőprofilba (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] max.felület [m 2 ] Lánc/zsinór Elektromos

11 VVJ Típus Típus 40/41 Slope Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ Típus 40 alacsonyabbik oldal bal Típus 41 alacsonyabbik oldal jobb Lamellacsomag mindig a magasabbik oldalon! Rendelési szélesség = Bázisszélesség B vízszintesen mérve Rendelési magasság = Árnyékolómagasság H1+ Árnyékolómagasság H2 (felső sarokponttól a lamella alsó éléig.) Levonások Falnyílásba szerelve: 10 mm rövidebbre kell venni az árnyékoló szélességét a falnyílásnál. Padlóhoz képest: Sima padlószerkezetnél kb. 10 mm, Egyenetlen padlószerkezetnél kb. 30 mm 11

12 Termékleírás VVJ típus Felsősín egyrészes, préselt alumíniumprofil, 25x40 mm. Billentőtengely torziómentes nútolt tengely préselt alumíniumból Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Lehetőség van 12 V-os elektromos hajtásra is. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Hajtásoldal minimális magassága 500 mm. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag mindig a magasabbik oldalon Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) vagy álmennyezetbe integrált szerelőprofilba (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] max.felület [m 2 ] max.dőlésszög Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz 12

13 VVJ Típus Típus 60/61 kombináció Slope és alaptípus Ferde és vízszintes szalagfüggöny sorolásával. Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ Típus 60 alacsonyabbik oldal bal Típus 61 alacsonyabbik oldal jobb Lamellacsomag mindig a ferde árnyékoló magasabbik oldalánál Rendelési szélesség 1 Árnyékolószélesség B1 Rendelési szélesség 2 Árnyékolószélesség B2 Rendelési magasság = Árnyékolómagasság H1+ Árnyékolómagasság H2 (felső sarokponttól a lamella alsó éléig.) Levonások Falnyílásba szerelve: 10 mm rövidebbre kell venni az árnyékoló szélességét a falnyílásnál. Padlóhoz képest: Sima padlószerkezetnél kb. 10 mm, Egyenetlen padlószerkezetnél kb. 30 mm 13

14 Termékleírás VVJ Típus Felsősín egyrészes, préselt alumíniumprofil, 25x40 mm. Billentőtengely torziómentes nútolt tengely préselt alumíniumból Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Lehetőség van 12 V-os elektromos hajtásra is. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Hajtásoldal minimális magassága 500 mm. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag a ferde oldalon mindig a magasabbik oldalon, míg az egyenes felén jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) vagy álmennyezetbe integrált szerelőprofilba (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] max.felület [m 2 ] max.dőlésszög Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz 14

15 VVJ Típus 80 Típus 80 vízszintesen íves Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ típus 80 Méretfelvétel Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága határozza meg. Megrendeléskor ezen méreteket kell megadni. Figyelem: A fal méreteinél meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) Szabadonálló A gyártáshoz a húrszélességet és a húr felezőpontjában mért húrmagasságot kell megadni. Figyelem: A fal méreteinél meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) Falnyílás felmérése A bázisszélességet a nyílásszélesség meghatározza. A húrmagasságokat a szélesség tetszőleges felosztásával (pl. 500 mm-enként) meg kell adni. Figyelem: Meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) 15

16 Termékleírás VVJ Típus 80 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal lehet jobbos vagy balos. Figyelem: Elektromos hajtás csak balos lehet! Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz 16

17 VVJ típus 81 Típus 81 vízszintesen tört - egyetlen töréssel Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ típus 81 Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága határozza meg az ábrán szereplő módon. Figyelem: A fal méreteinél meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) Szabadonálló Az egyenes szakaszokat az azok meghosszabbításával kapott metszéspontig kell mérni az ábrának megfelelően. Figyelem: A fal méreteinél meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) Ellenőrzés: Az érintő irányú méreteket ellenőrizni kell: S1, S2 és S3 Falnyílás felmérése A bázisszélességet a bázisvonalra vetített árnyékolószélesség adja. A fal távolságát a bázisvonaltól annak tetszőleges felosztásával (pl. 500 mm-enként) kell megadni. Az íves szakaszon legalább három ponton kell mérni a távolságot. Figyelem: Meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) 17

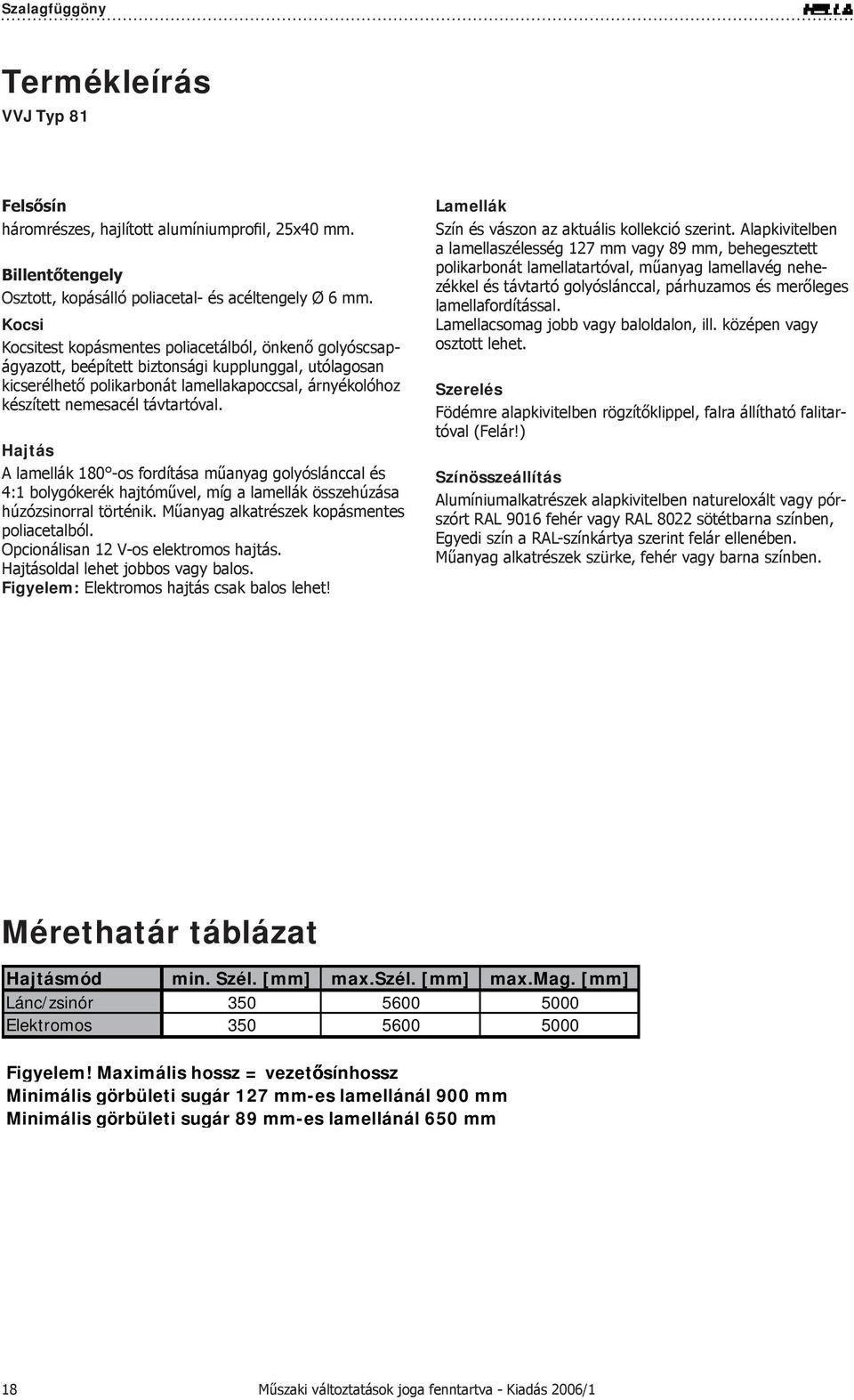

18 Termékleírás VVJ Typ 81 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal lehet jobbos vagy balos. Figyelem: Elektromos hajtás csak balos lehet! Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz Minimális görbületi sugár 127 mm-es lamellánál 900 mm Minimális görbületi sugár 89 mm-es lamellánál 650 mm 18

19 VVJ típus 82 Típus 82 - vízszintesen tört (kettő vagy több töréssel) Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Tükröződés védelem Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ típus 82 Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága határozza meg az ábrán szereplő módon. Figyelem: A fal méreteinél meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) Szabadonálló Az egyenes szakaszokat az azok meghosszabbításával kapott metszéspontig kell mérni az ábrának megfelelően. Figyelem: A fal méreteinél meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) Ellenőrzés: Az S1, S2, S3 és S4 méretek lemérésével Falnyílás felmérése A bázisszélességet a bázisvonalra vetített árnyékolószélesség adja. A fal távolságát a bázisvonaltól annak tetszőleges felosztásával (pl. 500 mm-enként) kell megadni. Az íves szakaszon legalább három ponton kell mérni a távolságot. Figyelem: Meg kell adni az árnyékoló távolságát a faltól. ( a sin középvonaláig ) 19

20 Termékleírás VVJ Típus 82 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal lehet jobbos vagy balos. Figyelem: Elektromos hajtás csak balos lehet! Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz Minimális görbületi sugár 127 mm-es lamellánál 900 mm Minimális görbületi sugár 89 mm-es lamellánál 650 mm 20

21 VVJ Típus 90 Típus 90 függőlegesen íves Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Blendschutz Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ Típus 90 Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága határozza meg az ábrán szereplő módon. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. Egyszerűsített felmérés A gyártáshoz a húrszélességet és a húr felezőpontjában mért húrmagasságot kell megadni. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. Falnyílás ill. ablak felmérése A bázisszélességet a nyílásszélessg megadja. A nyílásmagasság távolságát a bázisvonaltól annak tetszőleges felosztásával (pl. 500 mm-enként) kell megadni. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. 21

22 Termékleírás VVJ Típus 90 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz Minimális görbületi sugár 900 mm Nyitásszög max

23 VVJ Típus 91 Típus 91 függőlegesen köríves felsőrész egyenes végződésekkel Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Tükrözödés védelem Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ típus 91 Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága valamint az egyenes szakaszok hossza határozza meg az ábrán szereplő módon. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. Egyszerűsített felmérés A gyártáshoz az íves szakasz húrszélességet és a húr felezőpontjában mért húrmagasságot kell megadni valamint az egyenes szakaszok hosszát. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. Falnyílás ill. ablak felmérése A bázisszélességet a nyílásszélesség megadja. A nyílásmagasság távolságát a bázisvonaltól annak tetszőleges felosztásával (pl. 500 mm-enként) kell megadni. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. 23

24 Termékleírás VVJ Típus 91 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz Minimális görbületi sugár 900 mm Nyitásszög max

25 VVJ Típus Típus 92/94 Slope - egyoldali függőleges töréssel Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Tükröződés védelem Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ Típus 92 balos Típus 94 jobbos Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága valamint az egyenes szakaszok hossza határozza meg az ábrán szereplő módon. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. Oromfali ablak esetében Mérendő a szélesség 1 és szélesség 2 valamint az ezekhez tartozó magasságok az ábra szerint. A kívánt ív megadandó. Falnyílás ill. ablak felmérése A bázisszélességet a nyílásszélesség megadja. A nyílásmagasság távolságát a bázisvonaltól annak tetszőleges felosztásával (pl. 500 mm-enként) kell megadni. Az íven legalább három helyen kell mérni. 25

26 Termékleírás VVJ Típus 92/94 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz Minimális görbületi sugár 500 mm Nyitásszög max

27 Típus 93 Típus 93 Slope - kettő vagy több függőleges töréssel Felhasználási és alkalmazási terület A szalagfüggöny optikai és fényvédelmet biztosít. A függőlegesen billenthető lamellákkal saját komfortérzetének megfelelően állíthatja be a helyiség hangulatát. Irodai alkalmazásán túlmenűen beépíthető üzletekbe, orvosi rendelőkbe, egyéb középületekbe sőt lakások és családiházak belső árnyékolásához is ajánlott. Termékjellemzők Optikai védelem Fényvédelem Tükröződés védelem Belső terek díszítőeleme a lamellák anyag- és színválasztékának köszönhetően. A minőségi alkatrészeknek köszönhető hosszú élettartam. Lamellák egyszerű kezelhetősége Zsinóros és láncos hajtás alapkivitelben. Felár ellenében végtelenített hajtómű vagy elektromos hajtás. Szerelhető födémre vagy falra. A termékkínálatban szereplő profilokkal rejtetten beépíthető álmennyezetekbe is. VVJ Típus 93 Alapvariáció Az árnyékoló méreteit a bezárt szög, a sugár és az árnyékoló magassága valamint az egyenes szakaszok hossza határozza meg az ábrán szereplő módon. Figyelem: Megrendelésnél meg kell adni, hogy a felmért méretek az ablakra, a falnyílásra vagy a vezetősínre vonatkoznak. Oromfali ablak esetében Mérendő a szélesség 1 és szélesség 2 valamint az ezekhez tartozó magasságok az ábra szerint. A kívánt ív megadandó. Falnyílás ill. ablak felmérése A bázisszélességet a nyílásszélesség megadja. A nyílásmagasság távolságát a bázisvonaltól annak tetszőleges felosztásával (pl. 500 mm-enként) kell megadni. Az íven legalább három helyen kell mérni. 27

28 Termékleírás VVJ Típus 93 Felsősín háromrészes, hajlított alumíniumprofil, 25x40 mm. Billentőtengely Osztott, kopásálló poliacetal- és acéltengely Ø 6 mm. Kocsi Kocsitest kopásmentes poliacetálból, önkenő golyóscsapágyazott, beépített biztonsági kupplunggal, utólagosan kicserélhető polikarbonát lamellakapoccsal, árnyékolóhoz készített nemesacél távtartóval. Hajtás A lamellák 180 -os fordítása műanyag golyóslánccal és 4:1 bolygókerék hajtóművel, míg a lamellák összehúzása húzózsinorral történik. Műanyag alkatrészek kopásmentes poliacetalból. Opcionálisan 12 V-os elektromos hajtás. Hajtásoldal mindegyik esetben lehet jobbos vagy balos. Lamellák Szín és vászon az aktuális kollekció szerint. Alapkivitelben a lamellaszélesség 127 mm vagy 89 mm, behegesztett polikarbonát lamellatartóval, műanyag lamellavég nehezékkel és távtartó golyóslánccal, párhuzamos és merőleges lamellafordítással. Lamellacsomag jobb vagy baloldalon, ill. középen vagy osztott lehet. Födémre alapkivitelben rögzítőklippel, falra állítható falitartóval (Felár!) Színösszeállítás Alumíniumalkatrészek alapkivitelben natureloxált vagy pórszórt RAL 9016 fehér vagy RAL 8022 sötétbarna színben, Egyedi szín a RAL-színkártya szerint felár ellenében. Műanyag alkatrészek szürke, fehér vagy barna színben. Mérethatár táblázat Hajtásmód min. Szél. [mm] max.szél. [mm] max.mag. [mm] Lánc/zsinór Elektromos Figyelem! Maximális hossz = vezetősínhossz Minimális görbületi sugár 500 mm Nyitásszög max
