Tűzgátló nyílászárók acélból

Átírás

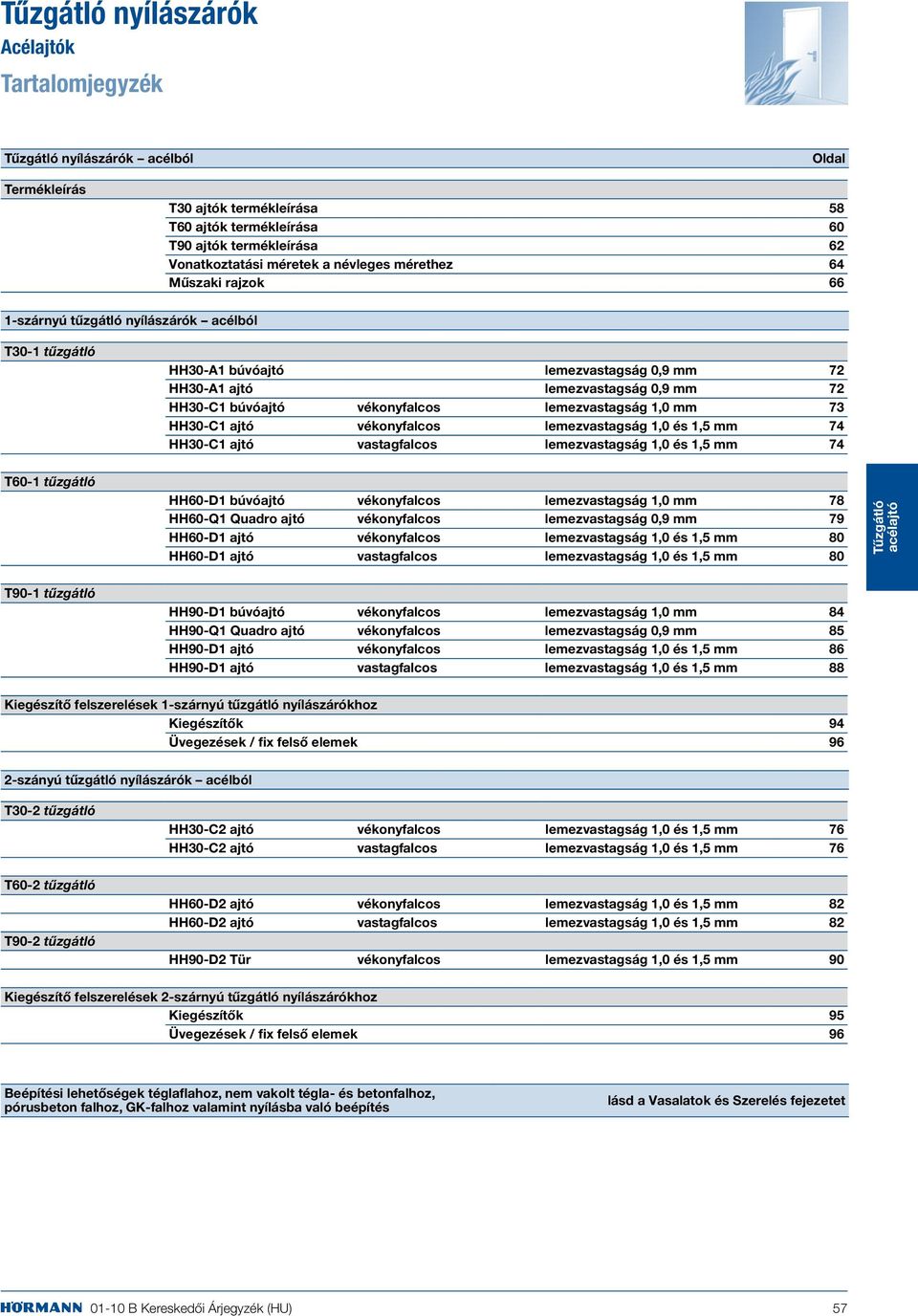

1 nyílászárók Acélajtók Tartalomjegyzék nyílászárók acélból Termékleírás 1-szárnyú tűzgátló nyílászárók acélból T30 ajtók termékleírása 58 T60 ajtók termékleírása 60 T90 ajtók termékleírása 62 Vonatkoztatási méretek a névleges mérethez 64 Műszaki rajzok 66 Oldal T30-1 tűzgátló HH30-A1 búvóajtó lemezvastagság 0,9 mm 72 HH30-A1 ajtó lemezvastagság 0,9 mm 72 HH30-C1 búvóajtó vékonyfalcos lemezvastagság 1,0 mm 73 HH30-C1 ajtó vékonyfalcos lemezvastagság 1,0 és 1,5 mm 74 HH30-C1 ajtó vastagfalcos lemezvastagság 1,0 és 1,5 mm 74 T60-1 tűzgátló HH60-D1 búvóajtó vékonyfalcos lemezvastagság 1,0 mm 78 HH60-Q1 Quadro ajtó vékonyfalcos lemezvastagság 0,9 mm 79 HH60-D1 ajtó vékonyfalcos lemezvastagság 1,0 és 1,5 mm 80 HH60-D1 ajtó vastagfalcos lemezvastagság 1,0 és 1,5 mm 80 T90-1 tűzgátló HH90-D1 búvóajtó vékonyfalcos lemezvastagság 1,0 mm 84 HH90-Q1 Quadro ajtó vékonyfalcos lemezvastagság 0,9 mm 85 HH90-D1 ajtó vékonyfalcos lemezvastagság 1,0 és 1,5 mm 86 HH90-D1 ajtó vastagfalcos lemezvastagság 1,0 és 1,5 mm 88 Kiegészítő felszerelések 1-szárnyú tűzgátló nyílászárókhoz Kiegészítők 94 Üvegezések / fix felső elemek 96 2-szányú tűzgátló nyílászárók acélból T30-2 tűzgátló HH30-C2 ajtó vékonyfalcos lemezvastagság 1,0 és 1,5 mm 76 HH30-C2 ajtó vastagfalcos lemezvastagság 1,0 és 1,5 mm 76 T60-2 tűzgátló T90-2 tűzgátló HH60-D2 ajtó vékonyfalcos lemezvastagság 1,0 és 1,5 mm 82 HH60-D2 ajtó vastagfalcos lemezvastagság 1,0 és 1,5 mm 82 HH90-D2 Tür vékonyfalcos lemezvastagság 1,0 és 1,5 mm 90 Kiegészítő felszerelések 2-szárnyú tűzgátló nyílászárókhoz Kiegészítők 95 Üvegezések / fix felső elemek 96 Beépítési lehetőségek téglaflahoz, nem vakolt tégla- és betonfalhoz, pórusbeton falhoz, GK-falhoz valamint nyílásba való beépítés B Kereskedői Árjegyzék (HU) lásd a Vasalatok és Szerelés fejezetet 57

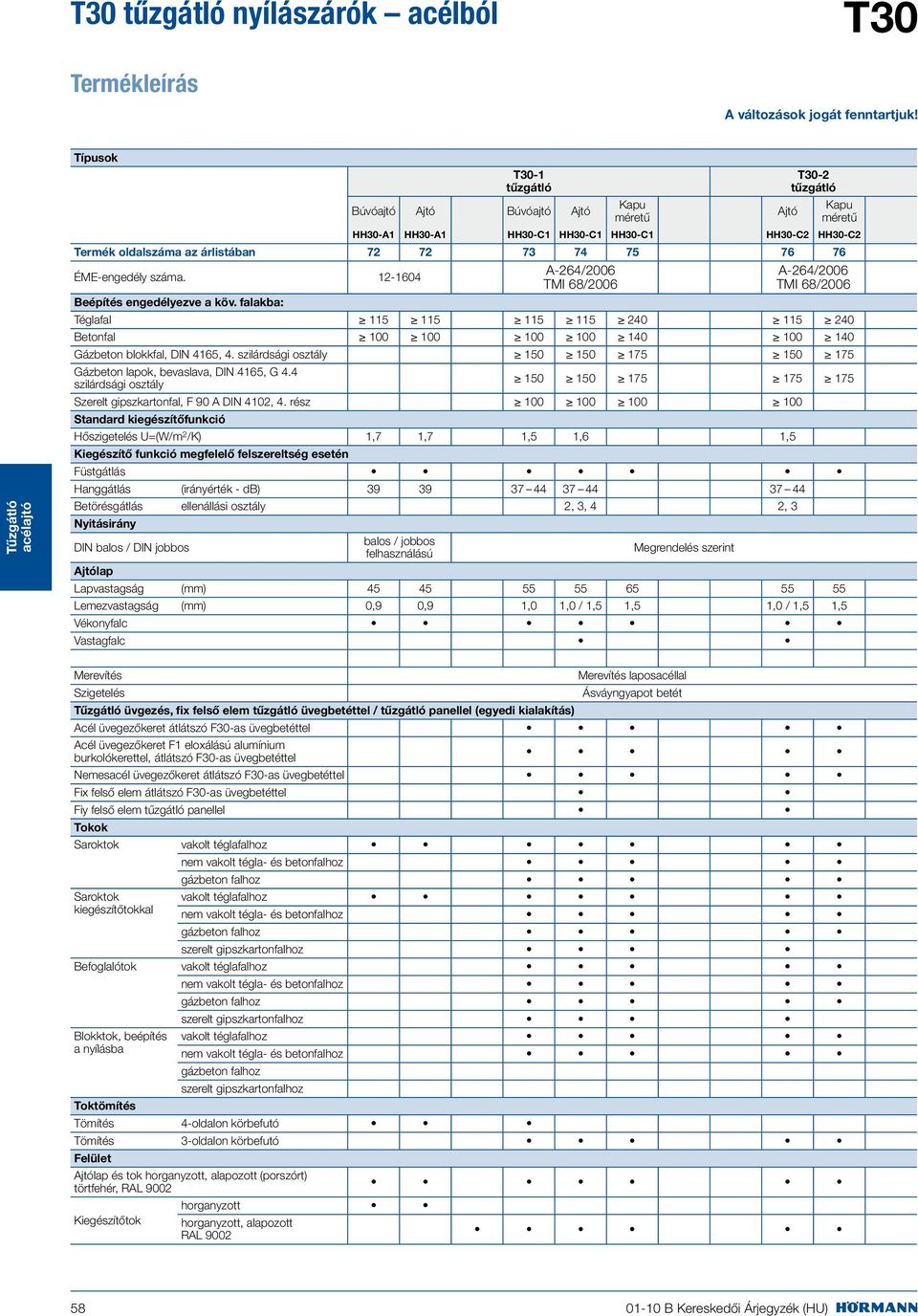

2 T30 tűzgátló nyílászárók acélból T30 Termékleírás Típusok T30-1 tűzgátló Búvóajtó Ajtó Búvóajtó Ajtó Kapu méretű T30-2 tűzgátló B Kereskedői Árjegyzék (HU) Ajtó Kapu méretű HH30-A1 HH30-A1 HH30-C1 HH30-C1 HH30-C1 HH30-C2 HH30-C2 Termék oldalszáma az árlistában ÉME-engedély száma Beépítés engedélyezve a köv. falakba: A-264/2006 TMI 68/2006 A-264/2006 TMI 68/2006 Téglafal Betonfal Gázbeton blokkfal, DIN 4165, 4. szilárdsági osztály Gázbeton lapok, bevaslava, DIN 4165, G 4.4 szilárdsági osztály Szerelt gipszkartonfal, F 90 A DIN 4102, 4. rész Standard kiegészítőfunkció Hőszigetelés U=(W/m 2 /K) 1,7 1,7 1,5 1,6 1,5 Kiegészítő funkció megfelelő felszereltség esetén Füstgátlás Hanggátlás (irányérték - db) Betörésgátlás ellenállási osztály 2, 3, 4 2, 3 Nyitásirány DIN balos / DIN jobbos balos / jobbos felhasználású Megrendelés szerint Lapvastagság (mm) Lemezvastagság (mm) 0,9 0,9 1,0 1,0 / 1,5 1,5 1,0 / 1,5 1,5 Vékonyfalc Vastagfalc Merevítés Szigetelés üvgezés, fix felső elem tűzgátló üvegbetéttel / tűzgátló panellel (egyedi kialakítás) Merevítés laposacéllal Ásváyngyapot betét Acél üvegezőkeret átlátszó F30-as üvegbetéttel Acél üvegezőkeret F1 eloxálású alumínium burkolókerettel, átlátszó F30-as üvegbetéttel Nemesacél üvegezőkeret átlátszó F30-as üvegbetéttel Fix felső elem átlátszó F30-as üvegbetéttel Fiy felső elem tűzgátló panellel Tokok Saroktok vakolt téglafalhoz Saroktok kiegészítőtokkal nem vakolt tégla- és betonfalhoz gázbeton falhoz vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Befoglalótok vakolt téglafalhoz Blokktok, beépítés a nyílásba Toktömítés nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Tömítés 4-oldalon körbefutó Tömítés 3-oldalon körbefutó Felület és tok horganyzott, alapozott (porszórt) törtfehér, RAL 9002 Kiegészítőtok horganyzott horganyzott, alapozott RAL 9002 A változások jogát fenntartjuk!

3 T30 tűzgátló nyílászárók acélból T30 Termékleírás Típusok T30-1 tűzgátló Búvóajtó Ajtó Búvóajtó Ajtó Kapu méretű Ajtó T30-2 tűzgátló Kapu méretű HH30-A1 HH30-A1 HH30-C1 HH30-C1 HH30-C1 HH30-C2 HH30-C2 Termék oldalszáma az árlistában ÉME-engedély száma Standard zár Bevésőzár váltóval; PZ-furattal, jobbos/balos használathoz, szakállas zárbetéttel és 1 db szakállas kulccsal A-264/2006 TMI 68/2006 A-264/2006 TMI 68/2006 Bevésőzár váltóval; PZ-furattal, DIN 18250, 3. osztály Standard állószárny-reteszelés Falcba rejtett rúdreteszelés (retszelés felül és alul) Standard kilincsgarnitúra Kerekített tűzgátló kilincsgarnitúra, fekete (polipropilén): A változások jogát fenntartjuk! rövidcímkés, hengerzárhoz és szakállas kulcshoz Standard pántok és csukószerkezetek 1 rugós pánt, 1 konstrukciós pánt DIN csapágyazott rugós pánt, 1 csapágyazott konstrukciós pánt Ha az ajtószárny névleges szélességi mérete > 1250 mm és/vagy magassági mérete > 2500 mm, akkor szárnyanként 3 db csapágyazott konstrukciós pánt és 1 db TS 4000 karos felső ajtócsukó 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 karos felső ajtócsukó, és 1 db csukássorrend-szabályzó Szárnyanként 2 db csapágyazott konstrukciós pánt, 2 db csapágyazott rugós pánt, és 1 db csukássorrend-szabályzó Méretek (mm) Névleges méret Szélesség (min. max.) Magasság (min. max.) Felülvilágítós és felsőblendés ajtóelemek, tűzgátló üveg- vagy panelbetéttel, Elem Névleges (BR) magasság max Felsőrész mérete Névl. BR szélesség (min. max.) Névl.BR magasság (min. max.) Ajtószárny magassága max Vonatkoztatási méretek Szabad átjáróméret, tokkülméret lásd a 64. oldalt B Kereskedői Árjegyzék (HU) 59

4 T60 tűzgátló nyílászárók acélból T60 Termékleírás Típus T60-1 tűzgátló T60-2 tűzgátló Búvóajtó Ajtó Ajtó Ajtó HH60-D1 HH60-Q1 Quadro HH60-D1 HH60-D1 Termék oldalszáma az árlistában ÉME-engedély száma. Beépítés engedélyezve a köv. falakba: Téglafal 115 1) / 175 2) 240 Betonfal 100 1) Gázbeton blokkfal, DIN 4165, 4. szilárdsági osztály 175 1) Gázbeton lapok, bevaslava, DIN 4165, G 4.4 szilárdsági osztály Szerelt gipszkartonfal, F 90 A DIN 4102, 4. rész, 48. táblázat 150 1) ) ) csak ha a névleges (BR) szélesség < 625 mm és névleges (BR) magasság < 1750 mm, más méretek esetén a HH60-D1 ajtó falvastagságai érvényesek 2) saroktokkal csak akkor, ha a névleges (BR) szélesség < 1125 mm és a névleges (BR) magasság < 2125 mm, befoglalótokkal csak akkor, ha BR szélesség < 1250 mm és a névleges (BR) magasság < 2500 mm Standard kigeészítő funkciók Hőszigetelés U=(W/m 2 /K) 1,8 Kiegészítő funkció megfelelő felszereltség esetén Füstgátlás Hanggátlás (irányérték - db) (alsó ütközővel) Betörésgátlás ellenállási osztály 2 2 Nyitásirány DIN balos / DIN jobbos Megrendelés szerint Balos/jobbos felhasználás Megrendelés szerint Lapvastagság (mm) Lemezvastagság (mm) 1,0 0,9 1,0 / 1,5 1,0 / 1,5 Vékonyfalc Vastagfalc Merevítés Szigetelés üvgezés B Kereskedői Árjegyzék (HU) Merevítés laposacéllal Ásváyngyapot betét Acél üvegezőkeret átlátszó F60-as üvegbetéttel Acél üvegezőkeret F1 eloxálású alumínium burkolókerettel, átlátszó F60-as üvegbetéttel Nemesacél üvegezőkeret átlátszó F60-as üvegbetéttel Tokok Saroktok vakolt téglafalhoz Saroktok kiegészítőtokkal nem vakolt tégla- és betonfalhoz gázbeton falhoz vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Befoglalótok vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Blokktok vakolt téglafalhoz nem vakolt tégla- és betonfalhoz Speciális saroktok, 2,0 mm vastag, csavarozott, felhegesztett tiplis rögzítfülekkel, eltávolítható alsó ütközőküszöbbel és/vagy padlóbeállással Toktömítés Tömítés 4-oldalon körbefutó Tömítés 3-oldalon körbefutó Felület és tok horganyzott, alapozott (porszórt) törtfehér, RAL 9002 A változások jogát fenntartjuk!

5 T60 tűzgátló nyílászárók acélból T60 Termékleírás Típus T60-1 tűzgátló T60-2 tűzgátló Búvóajtó Ajtó Ajtó Ajtó HH60-D1 HH60-Q1 Quadro HH60-D1 HH60-D1 Termék oldalszáma az árlistában ÉME-engedély száma. Standard zár Bevésőzár váltóval; PZ-furattal, jobbos/balos használathoz, szakállas zárbetéttel és 1 db szakállas kulccsal Bevésőzár váltóval; PZ-furattal, DIN 18250, 3. osztály Standard állószárny-reteszelés Falcba rejtett rúdreteszelés (retszelés felül és alul) Standard kilincsgarnitúra Kerekített tűzgátló kilincsgarnitúra, fekete (polipropilén): rövidcímkés, hengerzárhoz és szakállas kulcshoz előkészítve Standard pántok és csukószerkezetek 1 rugós pánt, 1 konstrukciós pánt DIN csapágyazott rugós pánt, 1 csapágyazott konstrukciós pánt 1 rugós pánt, 1 magasságban állítható konstrukciós pánt (utólagos ± 2,5 mm-es finomállítási lehetőséggel) Szárnyanként 2 db csapágyazott konstrukciós pánt, 2 db csapágyazott rugós pánt, és 1 db csukássorrend-szabályzó Méretek (mm) Névleges méret Szélesség (min. max.) Vonatkoztatási méretek Szabad átjáróméret, tokkülméret A változások jogát fenntartjuk! Magasság (min. max.) lásd a 64. oldalt B Kereskedői Árjegyzék (HU) 61

6 T90 tűzgátló nyílászárók acélból T90 Termékleírás Típus T90-1 tűzgátló Búvóajtó Ajtó Ajtó HH90-D1 HH90-Q1 Quadro Kapu méretű Ajtó T90-2 tűzgátló Kapu méretű HH90-D1 HH90-D1 H16 H16 G Termék oldalszáma az árlistában ÉME-engedély száma: Egyedi ÉME szükséges! Beépítés engedélyezve a köv. falakba: Téglafal 115* Betonfal 100* Gázbeton blokkfal, DIN 4165, 4. szilárdsági osztály 175* Gázbeton lapok, bevaslava, DIN 4165, G 4.4 szilárdsági osztály 150* Szerelt gipszkartonfal, F 90 A DIN 4102, 4. rész 100* 125 Szerelt gipszkartonfal, F 120 A DIN 4102, 4. rész ** csak ha a névleges (BR) szélesség < 625 mm és névleges (BR) magasság < 1750 mm, más méretek esetén a HH90-D1 ajtó értékei az érvényesek Standard kiegészítőfunkció Hőszigetelés U=(W/m 2 /K) 1,5 1,8 1,5 Kiegészítő funkció megfelelő felszereltség esetén Füstgátlás Hanggátlás (irányérték - db) (alsó ütközővel) Külön ajánlatra Betörésgátlás ellenállási osztály 2, 3, 4 2 Nyitásirány DIN balos / DIN jobbos Megrendelés szerint, Quadro balos/jobbosként használható Lapvastagság (mm) Lemezvastagság (mm) 1,0 0,9 1,0/1,5 1,5 1,0/1,5 1,5 Vékonyfalc Vastagfalc A változások jogát fenntartjuk! Merevítés Szigetelés üvgezés Merevítés laposacéllal Ásváyngyapot betét, Quadro ásváyngyapot-/gipszkartonlap betéttel Acél üvegezőkeret átlátszó F90-es üvegbetéttel Acél üvegezőkeret F1 eloxálású alumínium burkolókerettel, átlátszó F90-es üvegbetéttel Nemesacél üvegezőkeret átlátszó F90-es üvegbetéttel Tokok Saroktok vakolt téglafalhoz Saroktok kiegészítőtokkal nem vakolt tégla- és betonfalhoz gázbeton falhoz vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Befoglalótok vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Blokktok vakolt téglafalhoz nem vakolt tégla- és betonfalhoz gázbeton falhoz szerelt gipszkartonfalhoz Speciális saroktok, 2,0 mm vastag, csavarozott, felhegesztett tiplis rögzítfülekkel, eltávolítható alsó ütközőküszöbbel és/ vagy padlóbeállással Toktömítés B Kereskedői Árjegyzék (HU) Tömítés 4-oldalon körbefutó Tömítés 3-oldalon körbefutó

7 T90 tűzgátló nyílászárók acélból T90 Termékleírás Típus T90-1 tűzgátló Búvóajtó Ajtó Ajtó HH90-D1 HH90-Q1 Quadro Kapu méretű Ajtó T90-2 tűzgátló Kapu méretű HH90-D1 HH90-D1 H16 H16 G Termék oldalszáma az árlistában ÉME-engedély száma: Egyedi ÉME szükséges! Felület és tok horganyzott, alapozott (porszórt) törtfehér, RAL 9002 Standard zár Bevésőzár váltóval; PZ-furattal, DIN 18250, 3. osztály Bevésőzár váltóval; PZ-furattal, jobbos/balos használathoz, szakállas zárbetéttel és 1 db szakállas kulccsal 1-szárnyú ajtók, ha a névleges (BR) magasság > 2875 mm, bevésőzár váltóval, PZ-furattal, DIN 18250, 3. osztály, kiegészítve felső nyelvzárral 2-szárnyú ajtók, bevésőzár váltóval, PZ-furattal, DIN 18250, 3. osztály, kiegészítve felső nyelvzárral Standard állószárny-reteszelés Falcba rejtett rúdreteszelés (retszelés felül és alul) Standard kilincsgarnitúra Kerekített tűzgátló kilincsgarnitúra, fekete (polipropilén): A változások jogát fenntartjuk! rövidcímkés, hengerzárhoz és szakállas kulcshoz előkészítve Standard pántok és csukószerkezetek 1 csapágyazott rugós pánt, 1 csapágyazott konstrukciós pánt 1 rugós pánt, 1 magasságban állítható konstrukciós pánt (utólagos ± 2,5 mm-es finomállítási lehetőséggel) 2 csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó Ha az ajtóelem névleges (BR) szárnyszélessége > 1250 mm vagy szárnymagassága > 2500 mm, akkor 3 db csapágyazott konstrukciós pánt és 1 db TS 4000 karos felső ajtócsukó Ha az ajtóalam névleges (BR) mérete BR 2500 x 2500 mm és szárnyszélesség 1250 mm, akkor 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 karos felső ajtócsukó, valamint 1 csukássorrend-szabályzó Ha az ajtóalam névleges (BR) mérete BR 2500 x 2500 mm és szárnyszélesség > 1250 mm, akkor 3 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 karos felső ajtócsukó, valamint 1 csukássorrend-szabályzó 4 db csapágyazott konstrukciós pánt szárnyankénl, 2 db TS 4000 karos felső ajtócsukó, és 1 csukássorrendszabályzó Méret (mm) Névleges méret Vonatkoztatási méretek Szabad átjáróméret, tokkülméret B Kereskedői Árjegyzék (HU) Szélesség (min. max.) Magasság (min. max.) lásd a 64. oldalt 63

8 k Vonatkoztatási méretek A változások jogát fenntartjuk! lichte Wandöffnung Baurichtmaß lichtes Durchgangsmaß Zargenaussenmaß lichtes Durchgangsmaß Baurichtmaß Türelement (BR) lichte Wandöffnung lichtes Durchgangsmaß Baurichtmaß Türelement (BR) Zargenaussenmaß* lichte Wandöffnung Zargenaussenmaß lichte Wandöffnung Zargenaussenmaß* Baurichtmaß Türelement (BR) lichtes Durchgangsmaß Megjegyzés: * Rendelési méret blokktokos ajtók esetén Méret (mm) Névleges méret (BR) Szabad átjáróméret Saroktok Befoglalótok BLokktok Tokkülméret Saroktok Befoglalótok BLokktok Szélesség (min. max.) Magasság (min. max.) T30-1 tűzgátló T30-2 tűzgátló Búvóajtó Ajtó Búvóajtó* Ajtó Kapuméretű Ajtó Kapuméretű HH30-A1 HH30-A1 HH30-C1 HH30-C1 HH30-C1 HH30-C2 HH30-C Névleges (BR) szélesség - 68 Névleges (BR) magasság - 68 Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság * az értékek csak 3-oldalon körbefutó tok esetén érvényesek B Kereskedői Árjegyzék (HU) (- 42)* (+ 34)* T

9 k Vonatkoztatási méretek A változások jogát fenntartjuk! Méretek (mm) T60-1 tűzgátló T60-2 tűzgátló Búvóajtó Ajtó Ajtó Ajtó HH60-D1 HH60-Q1 Quadro HH60-D1 HH60-D2 Névleges méret (BR) Szélesség (min. max.) Szabad átjáróméret Saroktok Befoglalótok Blokktok Tokkülméret Saroktok Befoglalótok Blokktok Magasság (min. max.) Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság * az értékek csak 3-oldalon körbefutó tok esetén érvényesek (- 42)* (+ 31)* T60 Méret (mm) Névleges méret (BR) B Kereskedői Árjegyzék (HU) T90-1 tűzgátló T90-2 tűzgátló Búvóajtó Ajtó Ajtó Kapuméretű Ajtó Ajtó HH90-D1 HH90-Q1 Quadro Szélesség (min. max.) Magasság (min. max.) Szabad átjáróméret (a névleges méretből kiindulva) Saroktok Befoglalótok Blokktok Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság Tokkülméret (a névleges méretből kiindulva) Saroktok Befoglalótok Blokktok Névleges (BR) szélesség (- 42)* Névleges (BR) magasság Névleges (BR) szélesség Névleges (BR) magasság + 64 (+ 31)* Névleges (BR) szélesség Névleges (BR) magasság * az értékek csak 3-oldalon körbefutó tok esetén érvényesek HH90-D1 HH90-D1 H16 H16 G T90 65

10 T30 tűzgátló k HH30-A1 Műszaki rajzok HH30-A1 falazófül-távolságok HH30-A1 beépítési méretek A változások jogát fenntartjuk! 1300 ± ±20 Lichtes Mauermaß = BR + 10 Baurichtmaß Lichtes Durchgangsmaß* 4±1 4±1 Lichtes Mauermaß = BR + 5 Baurichtmaß Lichtes Durchgangsmaß 200 ±20 ** A szabad átjárószélesség 90 -os nyitásszögnél, a fogantyúk és a kilincsek figyelembevétele nélkül, 25 mm-rel csökken. Tokkialakítások 40 1, MW Saroktok, kívánságra kiegészítőtokkal Beépítés tiplis falazófülekkel MW = falvastagság Alsó ajtólezárás HH30-A1 ajtónál Küszöb nélkül, az ütközősín eltávolítható Ütközősín tömítéssel = kész padló felső síkja B Kereskedői Árjegyzék (HU)

11 k Quadro Műszaki rajzok T60/T90 Quadro falazófültávolságok T60/T90 Quadro beépítési méretek A változások jogát fenntartjuk! Lichtes Mauermaß = BR + 10 Baurichtmaß Lichtes Mauermaß* Lichter Durchgang Baurichtmaß Lichtes Mauermaß ** A szabad átjárószélesség 90 -os nyitásszögnél, a fogantyúk és a kilincsek figyelembevétele nélkül 40 mm-rel csökken. Tokkialakítások / falcsatlakozás Beépítés befalazással Beépítés tiplis rögzítőfülekkel Sarok- és kiegészítőtok Rögzítés a tokkáván keresztül Beépítés tiplis rögzítőfülekkel csak T60-Quadro esetén Alsó ajtólezárás T60/T90 Quadro esetén Padlóbeállás és az alsó ütközőküszöb a helyszínen lecsavarozható Padlóbeállással és ütközőküszöbbel Padlóbeállás nélkül, ütközőküszöbbel Padlóbeállás és ütközőküszöb nélkül B Kereskedői Árjegyzék (HU) 67

12 k HH30-C1/C2, HH60-D1/D2, HH90-D1 és H16 Műszaki rajzok Beépítési méretek, ábrázolás rendszer-saroktokkal A változások jogát fenntartjuk! A tokon lévő rögzítési pontok helye függ az ajtó szélességétől és magasságától lásd a beépítési utasítást Rendeléskor kérjük, adja meg a nyitásirányt! DIN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos Vízszintes metszet / függőleges metszet Lichtes Mauermaß = BR + 10 Baurichtmaß Lichtes Mauermaß = BR + 10 Baurichtmaß Lichtes Durchgangsmaß* Lichtes Durchgangsmaß* ** A szabad átjárószélesség 90 -os nyitásszögnél, a fogantyúk és a kilincsek figyelembevétele nélkül az ajtótípustól függően csökken, lásd a prospektust. Lichtes Mauermaß = BR + 5 Baurichtmaß Lichtes Durchgangsmaß 10 Lichtes Mauermaß = BR + 10 Baurichtmaß Lichtes Durchgangsmaß B Kereskedői Árjegyzék (HU)

13 k HH30-C1/C2, HH60-D1/D2, HH90-D1 és H16 Műszaki rajzok Tokkialakítások HH30-C1/C2, HH60-D1/D2, HH90-D1 és H16 ajtók esetén A változások jogát fenntartjuk! 73 B B B C Maulweite Maulweite Maulweite Maulweite D A B D Saroktok szériában Saroktok kiegészítőtokkal Csavarozható befoglalótok Blokktok Befoglalótok szerelt falhoz vastagság 45 mm 55 mm 65 mm 78 mm Falckialakítás Vékonyfalc Vékonyfalc Vastagfalc Vékonyfalc Vastagfalc Vékonyfalc A Toktükör 50 mm 50 mm 50 mm 50 mm 50 mm 50 mm B Visszaperemezés 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm C Visszaperemezés 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm D Falcmélység 46 mm 56 mm 46 mm 66 mm 56 mm 66 mm E Teljes mélység 83 mm 93 mm 83 mm 103 mm 93 mm 103 mm A B D A B D A C Rögzítési módok vakolt téglafalhoz tiplis rögzítőfülekkel Saroktok tiplis szerelés Saroktok tiplis szerelés a káva felől Saroktok kigeészítőtokkal tiplis szerelés Befoglalótok tiplis szerelés Rögzítési módok szerelt gipszkartonfalhoz (csavaros szerelés) T30 tűzgátló ajtókhoz T60 és T90 tűzgátló ajtókhoz Sarok- és kiegészítőtok vagy befoglalótok GK-falhoz, csavaros szereléssel A falnak min. F90 minősítésű tűzgátló falnak kell lennie Szereléskor a tokokat választhatóan ásványgyapottal vagy gipszkartoncsíkokkal ki kell tölteni B Kereskedői Árjegyzék (HU) Sarok- és kiegészítőtok vagy befoglalótok GK-falhoz, csavaros szereléssel A falnak min. F90 minősítésű tűzgátló falnak kell lennie Szereléskor a tokokat gipszkartoncsíkokkal ki kell tölteni. 69

14 k HH30-C1/C2, HH60-D1/D2, HH90-D1 és H16 Műszaki rajzok Rögzítési módok gázbeton falba építés esetén A változások jogát fenntartjuk! Saroktok Hegesztett szerelés Saroktok kiegészítőtokkal Hegesztett szerelés Befogalalótok Szerelés befalazással A fal lehet vakolt vagy nem vakolt A fal lehet vakolt vagy nem vakolt A fal lehet vakolt vagy nem vakolt Rögzítési módok nem vakolt tégla- vagy betonfalba (rejtett rögzítés) B73 befoglalótok Hegesztett szerelés Saroktok Tiplis szerelés Saroktok Hegesztett szerelés Saroktok kiegészítőtokkal Tiplis szerelés Befoglalótok Dübel-/Schweißmontage Befoglalótok Tiplis szerelés a tokkáván keresztül MW 204 mm-ig Rögzítési módok nyílásba építés esetén Befoglalótok Tiplis szerelés a tokkáván keresztül MW 205 mm-től MW -= falvastagság Blokktok Tiplis szerelés a tokkáván keresztül Blokktok Tiplis szerelés a tokkáván keresztül Tokkitöltés: T30 választhatóan ásványgyapottal vagy gipszkarton csíkokkal T60 és T90 gipszkarton csíkokkal Befoglalótok GK-falhoz Csavaros szerelés Tokkitöltés: T30 választhatóan ásványgyapottal vagy gipszkarton csíkokkal T60 és T90 gipszkarton csíkokkal B Kereskedői Árjegyzék (HU)

15 k HH30-C1/C2, HH60-D1/D2, HH90-D1 és H16 Műszaki rajzok / Megjegyzések Alsó ajtólezárások HH30-C1/C2, HH60-D1/D2, HH90-D1 és H16 ajtók esetén A változások jogát fenntartjuk! HH30-C1, HH60-D1/D2, HH90-D1, H16 Küszöb nélkül HH30-C1/C2, HH60-D1/D2, HH90-D1, H16 Küszöbbel HH30-C2, Küszöb nélkül HH30-C2, Küszöbbel Süllyeszthető padlótömítés (automata küszöb) Aluprofil tömítéssel Tok ráfutóküszöbbel Ütközőküszöb tömítéssel (nem használható füstgátló ajtókhoz) Fontos megjegyzések kiegészítő funkcióval ellátott tűzgátló ajtókhoz Tűz- és hanggátló ajtóelem DIN EN ISO Az összes megadott hanggátlási érték laborérték. A helyszínen elérhető hanggátlási érték számításim módja: Laborérték - 5 db. A megadott hanggátlási értékek nem érvényesek üvegezett, fix felső elemmel ellátott és gázbeton falba épített ajtók esetén. A ráfutóküszöb 5 mm magas, ezért nem használható kórházakban és ápolási otthonokban. Az ütközőküszöb nem használható menekülési- és menteési utakon valamint nem használható kórházakban és ápolási otthonokban. Tűz- és füstgátló ajtóelem DIN Kérjük adja meg okvetlenül, ha az ajtónak füstgátlási tulajdonsággal is rendelkeznie kell. A ráfutóküszöb 5 mm magas, ezért nem használható kórházakban és ápolási otthonokban. Az ütközőküszöb nem használható menekülési- és menteési utakon valamint nem használható kórházakban és ápolási otthonokban. A tok visszaperemezése a fal közötti rést a fal mindkét oldalán tartósan elasztiikus anyaggal kell kitölteni B Kereskedői Árjegyzék (HU) 71

16 T30-1 tűzgátló búvóajtó és ajtó HH30-A1, balos/jobbos használatú, lemezvastagság 0,9 mm Szabványos méretek / egyedi méretek A részletes termékleírást lásd a 58. oldaltól Beépítésre kész tűzgátló ajtóelem, bevizsgálva és és az építésfelügyelet által engedélyezve. Beépíthető: téglafalba és betonfalba. 2-oldalon falcolt, 999 mm-es névleges magasságig biztonsági acélcsap nélkül, 1250 mm-ig 1, 1250 mm fölött 2 db biztonsági acélcsappal. Kilincs rövid címkés fekete műanyag kilincsgarnitúra. Rendelési méret Névleges méret (BR) Szélesség x Magasság Saroktokkal Szabványos méretek, lemezvastagság 0,9 mm HH30-A1 búvóajtó HH30-A1 ajtó Pántok és csukószerkezet 1 konstrukciós pánt DIN 18272, 1 rugóspánt. Saroktok kiegészítőtokkal Toktükör 40 mm, MW 110-től MW falvastagság (mm) 145-ig 205-ig 270-ig 330-ig 450-ig 750 x x x x x x x Egyedi méretek, lemezvastagság 0,9 mm HH30-A1 búvóajtó HH30-A1 ajtó min 625 x 800 max 1000 x min 625 x 1750 max 1000 x min 1000 x A ponttal () jelölt árú méreteket raktáron tartjuk. Kiegészítő funkció szabványos és egyedi méretekhez (Vegye figyelembe a 71. oldal megjegyzéseit is) Felár Búvóajtó és egyedi méretek esetén adja meg a nyitásirányt is! Füstgátlás DIN oldalon körbefutó tok speciális tömítéssel Felső ajtócsukó használata kötelező! Geze TS4000 felső ajtócsukó előkészítéssel Kiegészítő felszerelések lásd a 94. oldalt Csak ajtócsukó előkészítés Pánikzár váltóval (kilincs-gomb használatához) jobbos/balos használatú, EN 1125 és EN 179 szerint Pánikzár osztott dióval (kilincs-kilincs használatához) jobbos/balos használatú, EN 1125 és EN 179 szerint Fekete műanyag rövidcímkés kiincs-gomb garnitúra váltós pánikzárhoz, PZ-furattal, 9 mm-es stifttel Fekete műanyag rövidcímkés pánik kiincsgarnitúra osztott diós pánikzárhoz, PZ-furattal, 9 mm-es stifttel Alumínium pánikrúd, fekete műanyag karokkal, kívül rövidcímkés fekete műnyag kilinccsel, váltós pánikzárhoz Alumínium pánikrúd, fekete műanyag karokkal, kívül rövidcímkés fekete műnyag gombbal, osztott diós pánikzárhoz Alumínium pánikrúd, alumínium karokkal, kívül rövidcímkés aluímnium kilinccsel, váltós pánikzárhoz Alumínium pánikrúd, aluímnium karokkal, kívül rövidcímkés alumínium gombbal, osztott diós pánikzárhoz Push Bar nyomórúd pánikfunkcióval (702, 802 vagy 902 mm-es hosszban) pánikzárhoz Fekete műanyag fix gomb Push Bar rúdhoz az ellenoldalra Fekete műanyag kilincs Push Bar rúdhoz az ellenoldalra Vasalatok Kilincsgarnitúrák, hengerzárak és ajtócsukók Kérjük megrendelését gondosan nézze át, mert a LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! lásd a Vasalatok és Szerelés fejezetet B Kereskedői Árjegyzék (HU)

17 T30-1 tűzgátló acél búvóajtó HH30-C1 vékonyfacos, lemezvastagság 1,0 mm HH30-C1/C2 Szabványos és egyedi méretek A részletes termékleírást lásd a 58. oldaltól Beépítésre kész tűzgátló ajtóelem, bevizsgálva és az építésfelügyelet által engedélyezve. Beépíthető: téglafalba és betonfalba, gázbeton falba és szerelt gipszkartonfalba. Kilincs rövid címkés fekete műanyag kilincsgarnitúra. Rendelési méret névleges méret (BR) Befoglalótokkal vagy saroktok kiegészítőtokkal tégla- és betonfalhoz MW falvastagság (mm) 4-oldalon falcolt, 1 db biztonsági acélcsappal 1001 mm-es névleges (BR) magasságtól. Pántok és csukószerkezet 1 db csapágyazott konstrukciós pánt, 1 db csapágyazott rugóspánt. Saroktok kiegészítőtokkal szerelt falhoz (TS 4000 ajtócsukóval együtt) MW falvastagság (mm) 100-tól 280-ig Szél. x Mag. 145-ig 205-ig 270-ig 330-ig 450-ig Szabványos méretek, 4-oldalon falcolt, 1,0 mm-es lemezből 750 x x HH30-C x x Egyedi méretek, 4-oldalon falcolt, 1,0 mm-es lemezből min 500 x 500 max 1000 x HH30-C1 max 1250 x Rendelési méret névleges méret (BR) Saroktokkal Saroktokkal Befoglalótokkal vagy saroktok kiegészítőtokkal tégla- és betonfalhoz MW falvastagság (mm) Saroktok kiegészítőtokkal szerelt falhoz (TS 4000 ajtócsukóval együtt) MW falvastagság (mm) 100-tól 280-ig Szél. x Mag. 145-ig 205-ig 270-ig 330-ig 450-ig Egyedi méretek, 3-oldalon falcolt, 1,0 mm-es lemezből min 500 x 500 max 1000 x HH30-C1 max 1250 x Megjegyzés: Ha az egyedi méretű búvóajtó névleges (BR) szélessége 1000 mm, akkor a névleges (BR) magasságnak min. 625 mm-nek kell lennie; ha a BR szélesség 1125 mm, akkor a BR magasság min. 750 mm Kiegészítő funkciók szabványos és egyedi méretekhez: (Lásd a 71. oldal megjegyzéseit is) Füstgátlás DIN Kiegészítő felszerelések szabványos és egyedi méretekhez Vasalatok B Kereskedői Árjegyzék (HU) Felárak 4-oldalon falcolt Felár nélkül 3-oldlaon falcolt, ráfutó küszöbbel oldalon falcolt, süllyeszthető padlótömítéssel Felső ajtócsukó használata szükséges (ha az alapár nem tartalmazza) Felső ajtócsukó felára, előkészítéssel: TS 4000: TS 5000: Beépítési lehetőségek téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, GK-falhoz és nyílásba való beépítés Kérjük megrendelését gondosan nézze át, mert a LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! lásd a 94. oldalt lásd a Vasalatok és Szerelés fejezetet lásd a Vasalatok és Szerelés fejezetet 73

18 T30-1 tűzgátló HH30-C1 vékonyfalcos, lemezvastagság 1,0 mm HH30-C1/C2 HH30-C1/C2(G) Szabványos és egyedi méretek 65 A részletes termékleírást lásd a 58. oldaltól Beépítésre kész tűzgátló ajtóelem, bevizsgálva és és az építésfelügyelet által engedélyezve. Beépíthető: téglafalba és betonfalba, gázbeton falba és szerelt gipszkartonfalba. Kilincs rövidcímkés fekete műanyag kilincsgarnitúra. 3-oldalon falcolt, a biztonsági acélcsapok száma: Névleges (BR) magasság < 1875 mm 1 db Névleges (BR) magasság BR 1875 mm 2 db Névleges (BR) magasság BR 2000 mm 3 db Pántok és csukószerkezet 1 csapágyazott konstrukcióspánt, 1 csapágyazott rugóspánt. Rendelési méret névleges méret (BR) Saroktokkal Befoglalótokkal vagy saroktok kiegészítőtokkal tégla- és betonfalhoz MW falvastagság (mm) Befoglalótokkal szerelt gipszkarton falhoz (ajtócsukó használata kötelező) MW falvastagság (mm) Szél. x Mag. 145-ig 205-ig 270-ig 330-ig 450-ig tól 280-ig Szabványos méretek 1,0 mm lemezvastagsággal 750 x x HH30-C x x x Az 1125 mm-es vagy szélesebb ajtókat és a GK-falba épített ajtókat feltétlenül felső ajtócsukóval kell felszerelni! Egyedi méretek 1,0 mm lemezvastagsággal min 500 x 1750 HH30-C1 max 1000 x max 1125 x max 1250 x x 2500 lásd a HH60-D1 ajtótípust 1,5 mm vastag acéllemezből felár (az 1,0 mm-es lemezből készült ajtó árára) Vastagfalcos ajtóelem felára (max mm névleges magasságig) Egyedi méretek 1,5 mm lemezvastagsággal, 3 db csapágyazott konstrukciós pánttal és TS 4000 karos felső ajtócsukóval HH30-C1 (H3G) kapuméretben max 1250 x * * * max 1500 x * * * * Az olyan ajtóelemeknél ahol a névleges elemmagasság > 2500 mm a névleges szélességnek legalább 875 mm-nek kell lennie! Kiegészítő funkciók szabványos és egyedi méretekhez, 1,0 és 1,5 mm lemezvastagság esetén: Felár Tűz- és hanggátló Ráfutó küszöbbel, hanggátlás 39 db DIN EN ISO (nem lehet HH30-C1 kapuméretnél) Süllyeszthető padlótömítés, hanggátlás 37 db Ütközőküszöb tömítéssel, hanggátlás: 44 db Tűz-és füstgátló DIN Tömítések, mint a hanggátló ajtóknál, ütközőküszöb nem lehetséges! Felső ajtócsukó használata szükséges! (lásd a Vasalatok fejezetet) Tűz- és betörésgátló DIN V ENV 1627 WK 2 lásd a 157. oldalt Beépítési lehetőségek téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, GK-falhoz és nyílásba való beépítés Kérjük megrendelését gondosan nézze át, mert a LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! lásd a Vasalatok és Szerelés fejezetet B Kereskedői Árjegyzék (HU)

19 T30-1 tűzgátló HH30-C1 vékonyfalcos, lemezvastagság 1,0 mm HH30-C1/C2 HH30-C1/C2(G) Szabványos és egyedi méretek 65 A részletes termékleírást lásd a 58. oldaltól Beépítésre kész tűzgátló ajtóelem, bevizsgálva és és az építésfelügyelet által engedélyezve. Beépíthető: téglafalba és betonfalba, gázbeton falba és szerelt gipszkartonfalba. Kilincs: rövid címkés fekete műanyag kilincsgarnitúra. 3-oldalon falcolt, a biztonsági acélcsapok száma: Névleges (BR) magasság < 1875 mm 1 db Névleges (BR) magasság BR 1875 mm 2 db Névleges (BR) magasság BR 2000 mm 3 db Pántok és csukószerkezet 1 csapágyazott konstrukcióspánt, 1 csapágyazott rugóspánt. Névleges méret (BR) Keretkülméret (Rendelési méret) Szükséges falnyílásméret (vegye figyelembe az alsó megjegyzést is) Blokktokkal nyílásba való beépítéshez MW profilszélesség (mm) Szél. x Mag. Szél. x Mag. Szél. x Mag ig 280-ig Szabványos méretek, 1,0 mm lemezvastagsággal 750 x x x x x x HH30-C x x x x x x x x x Egyedi méretek, 1,0 mm lemezvastagsággal min 625 x 1750 min 689 x 1781 min 699 x 1786 HH30-C1 max 1000 x 2000 max 1064 x 2031 max 1074 x max 1125 x 2125 max 1189 x 2156 max 1199 x max 1250 x 2250 max 1314 x 2281 max 1324 x x 2500 lásd a HH60-D1 ajtótípust Egyedi méretek 1,5 mm lemezvastagsággal, 3 db csapágyazott konstrukciós pánttal és TS 4000 karos felső ajtócsukóval max 1250 x *2750 max 1314 x 2781 max 1324 x * * HH30-C1 max 1500 x 2000 max 1564 x 2031 max 1574 x (H3G) 2250 kapuméretben * * * * Az olyan ajtóelemeknél ahol a névleges elemmagasság > 2500 mm a névleges szélességnek legalább 875 mm-nek kell lennie! Megjegyzés blokktokos ajtók nyílásba építéséhez: A rendelési méret mindig a keretkülméret (RAM)! A keretkülméret megadása során vegye figyelembe oldalt és felül az 5 mm-es beépítési hézagot. Maximálisan engedélyezett falnyílásméret: Szélesség Magasság Keretkülméret (RAM) +20 mm Keretkülméret (RAM) +20 mm Átmenő födém és csúszósínes felső ajtócsukó használata esetén a magassági keretkülméretet csökkenteni kell: Falnyílás magassági mérete -20 mm = Keretkülméret (RAM) Megjegyzés gipszkartonfalhoz való befoglalótok használatához: GK-falhoz való befoglalótok esetén névleges méret = szükséges falnyílásméret (BRM=LM)! Ilyen esetben egy felső ajtócsukó használata okvetlenül szükséges! Felárat lásd a Vasalatok fejezetben! Kiegészítő felszerelések szabványos és egyedi méretekhez B Kereskedői Árjegyzék (HU) lásd a 94. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések 75

20 T30-2 tűzgátló HH30-C2 vékonyfalcos, lemezvastagság 1,0 mm HH30-C1/C2 HH30-C1/C2(G) Szabványos és egyedi méretek 65 A részletes termékleírást lásd a 58. oldaltól Beépítésre kész tűzgátló ajtóelem, bevizsgálva és és az építésfelügyelet által engedélyezve. Beépíthető: téglafalba és betonfalba, gázbeton falba és szerelt gipszkartonfalba.. 3-oldalon falcolt, az biztonsági acélcsapok száma: Néveleges (BR) magasság < 1875 mm 1 db Néveleges (BR) magasság 1875 mm 2 db Néveleges (BR) magasság 2000 mm 3 db Vasalatok Állószárny a falcba rejtett rúdreteszeléssel, szériában alul és felüle reteszelve. (Kívánságra lehetséges csak felső reteszelés is, de ez nem alkalmazható füstgátlásnál ill. EN 179 vagy EN 1125 szerinti pánikfunkciónál.) Kilincs Mozgószárnyon rövid címkés fekete műanyag kilincsgarnitúra. Pántok és csukószerkezet 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db csapágyazott rugóspánt és 1 db csukássorrend-szabályzó. Rendelési méret névleges méret (BR) Saroktokkal Befoglalótokkal vagy saroktok kiegészítőtokkal tégla- és betonfalhoz MW falvastagság (mm) Befoglalótokkal szerelt gipszkarton falhoz (ajtócsukó használata kötelező) MW falvastagság (mm) Szél. x Mag. 145-ig 205-ig 270-ig 330-ig 450-ig tól 280-ig Szabványos méretek 1,0 mm-es lemezvastagsággal 1500 x x HH30-C x x x x x Egyedi méretek 1,0 mm-es lemezvastagsággal min 1375 x 1750 max 2000 x HH30-C2 max 2125 x max 2250 x max 2500 x Egyedi méretek 1,5 mm-es lemezvastagsággal, szárnyanként 3 db csapágyazott konstrukciós pánttal, TS 4000 felső ajtócsukóval HH30-C2 (H3G) kapuméretben max 2500 x max 2750 x max 3000 x ,5 mm vastag acéllemezből felár (az 1,0 mm-es lemezből készült ajtó árára) Vastagfalcos ajtóelem felára (max mm névleges magasságig) Az olyan ajtóelemeknél ahol a névleges elemmagasság > 2500 mm a névleges szélességnek legalább 1000 mm-nek kell lennie! Az 1500 mm széles ajtókat szériában 1000 mm széles állószárnnyal szállítjuk a többi mréret középen osztott. Más szárnyosztásokat a megrendeléskor külön meg kell adni, és az ilyen ajtók csak az egyedi méretekből számolhatók! A szabványos szélességek és magasságok egymással kombinálhatók. Mindig a nagyobb mérethez tartozó ár a mérvadó. Például: HH30-C2 1,0 mm-es lemezből, 1500 x 2250 mm, saroktokkal = Kiegészítő funkciók szabványos és egyedi ajtókhoz 1,0 és 1,5 mm lemezvastagsággal Tűz- és hanggátló ajtóelem DIN EN ISO (HH30-C2 kapuméretben nem hanggátló) Tűz- és füstgátló ajtóelem DIN Tűz- és betörésgátló ajtóelem DIN V ENV B Kereskedői Árjegyzék (HU) Felár Ráfutó küszöbbel, hanggátlás: 39 db Süllyeszthető padlótömítéssel, hanggátlás: 37 db Ütközőküszöbbel, hanggátlás: 44 db Tömítések, mint a hanggátló változatnál, Ütközőküszöb nem lehetséges. Felső ajtócsukó használata kötelező! WK 2 WK 3 Beépítési lehetőségek téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, GK-falhoz és nyílásba való beépítés lásd a 166. oldalt lásd a 168. oldalt lásd a Vasalatok és Szerelés fejezetet

21 T30-2 tűzgátló HH30-C2 vékonyfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek A részletes termékleírást lásd a 58. oldaltól Beépítésre kész tűzgátló ajtóelem, bevizsgálva és és az építésfelügyelet által engedélyezve. Beépíthető: téglafalba és betonfalba, gázbeton falba és szerelt gipszkartonfalba.. 3-oldalon falcolt, az biztonsági acélcsapok száma: Néveleges (BR) magasság < 1875 mm 1 db Néveleges (BR) magasság 1875 mm 2 db Néveleges (BR) magasság 2000 mm 3 db HH30-C1/C2 Vasalatok Állószárny a falcba rejtett rúdreteszeléssel, szériában alul és felül reteszelve. (Kívánságra lehetséges csak felső reteszelés is, de ez nem alkalmazható füstgátlásnál ill. EN 179 vagy EN 1125 szerinti pánikfunkciónál.) Kilincs Mozgószárnyon rövid címkés fekete műanyag kilincsgarnitúra. Pántok és csukószerkezet 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db csapágyazott rugóspánt és 1 db csukássorrend-szabályzó. Névleges méret (BR) Keretkülméret (Rendelési méret) B Kereskedői Árjegyzék (HU) Szükséges falnyílásméret (vegye figyelembe az alsó megjegyzést is) Blokktokkal nyílásba való beépítéshez MW profilszélesség (mm) Szél. x Mag. Szél. x Mag. Szél. x Mag ig 280-ig Szabványos méretek 1,0 mm-es lemezvastagsággal 1500 x x x x x x HH30-C x x x x x x x x x x x x Egyedi méretek 1,0 mm-es lemezvastagsággal min 1375 x 1750 min 1439 x 1781 min 1449 x 1786 max 2000 x 2000 max 2064 x 2031 max 2074 x HH30-C2 max 2125 x 2125 max 2189 x 2156 max 2199 x max 2250 x 2250 max 2314 x 2281 max 2324 x max 2500 x 2500 max 2564 x 2531 max 2574 x ,5 mm vastag acéllemezből felár (az 1,0 mm-es lemezből készült ajtó árára) Vastagfalcos ajtóelem felára (max mm névleges magasságig) Egyedi méretek 1,5 mm-es lemezvastagsággal, szárnyanként 3 konstrukciós pánttal, TS 4000 felső ajtócsukóval HH30-C2 (H3G) kapuméretben max 2500 x 2750 max 2564 x 2781 max2574 x max 2750 x 2500 max 2814 x 2531 max 2824 x x 3000 x 3031 x max 3000 x 3000 max 3064 x 3031 max 3074 x x 3250 x 3281 x x 3500 x 3531 x Az olyan ajtóelemeknél ahol a névleges elemmagasság > 2500 mm a névleges szélességnek legalább 1000 mm-nek kell lennie! Az 1500 mm széles ajtókat szériában 1000 mm széles állószárnnyal szállítjuk a többi mréret középen osztott. Más szárnyosztásokat a megrendeléskor külön meg kell adni, és az ilyen ajtók csak az egyedi méretekből számolhatók! Aszimmetrikus szárnyosztású kivitelek (csak egyedi méretű 1,0 és 1,5 mm lemezvastagságú ajtóelem esetén) Névleges méret (BR) Nyílószárny Állószárny HH30-C2 legkisebb méret: 1375 x 1750 mm min. BR szél. 750 mm min. BR szél. 500 mm legnagyobb méret: 3000 x 3500 mm max. BR szél mm max. BR szél mm Ha az ajtószárny BR magassága > 2500 mm, akkor a nyílószárny szélességének min. BR 1000 mm kell lennie! Kiegészítők szabványos és egyedi méretekhez lásd a 95. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kiincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések Kérjük megrendelését gondosan nézze át, mert a LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 77

22 T60-1 tűzgátló búvóajtó HH60-D1 vékonyfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek Lásd a HH90-D1 búvóajtót a 84. oldalon! HH60-D1/D B Kereskedői Árjegyzék (HU)
