1 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 45: A Click-In 45 mm-es rendszer Korlátlan hozzáférés Közvetlenül bepattintható Altira szerelvények A helyiség bármely pontján b Az energiaoszlopok rugalmas megoldást kínálnak. A szabadon álló oszlopok a mennyezeti rögzítési pont körül 1,5 méteres sugáron belül elmozdíthatók. Asztalban, asztalon b Az asztalba beépített láthatatlan vagy mozgatható csatlakozóegységek nagy munkateret biztosítanak a felhasználónak. Falon b Minden igényt kielégítő alumínium vagy PVC kábelcsatornák. Költséghatékony szerelés, nagy kapacitás. Padló alatt b A padlódobozok az egész helyiségben biztosítják a hozzáférést, használaton kívül pedig láthatatlanok. Padló felületén b Az energiaoszlopok elegáns és hatékony megoldást nyújtanak bármilyen típusú padló esetén. Egységes megjelenés b Az Altira szerelvények falba süllyesztve is szerelhetők, biztosítva a helyiség egységes megjelenését. F46

2 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák Közvetlenül bepattintható szerelvények b Az Altira az aljzatok, kapcsolók, VDI dugaljak és elektronikus termékek széles választékát kínálja. Rugalmas megoldások b Megoldások mennyezeti, fali, padló vagy asztali hozzáféréshez. Könnyen bővíthető és illeszthető a jövőbeni igényekhez. Harmonikus forma tervezés b Tökéletes illeszkedés és végeredmény. Sima, lekerekített élek. A forma- és a színvilág illeszkedik az Altira termékekhez. Környezetbarát b Csak ólommentes és kadmiummentes anyagokat használunk. A legtöbb termékünk halogéneket sem tartalmaz. Biztonságos és megbízható b Kiváló minőségű anyagok. Korszerű technológia. Minden szabványt kielégít. Egyszerű szerelés b A kiegészítők és Altira termékek beszerelése egyszerűen, szerszámok nélkül, bepattintással. Az OptiLine 45-ös termékcsalád elemei egyesítik a nagy megbízhatóságot, a stílust és a karcsú formatervezést. Egyszerű és gyors szerelés az Altira szerelvények közvetlen bepattintásával. F47

3 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 70: Az univerzális rendszer Közvetlen hozzáférés Univerzális és sokoldalú A helyiség bármely pontján b Az energiaoszlopok rugalmas megoldást kínálnak. A szabadon álló oszlopok a mennyezeti rögzítési pont körül 1,5 méteres sugáron belül elmozdíthatók. Asztalban, asztalon b Az asztalba beépített láthatatlan vagy mozgatható csatlakozóegységek nagy munkateret biztosítanak a felhasználónak. Falon b Minden igényt kielégítő alumínium vagy PVC kábelcsatornák. Költséghatékony szerelés, nagy kapacitás. Padló felületén b Az energiaoszlopok elegáns és hatékony megoldást nyújtanak bármilyen típusú padló esetén. Egységes megjelenés b Az OptiLine adapterek lehetővé teszik az Altira (vagy más szabványos 60 mm-es) szerelvénycsalád alkalmazását, így adva lehetőséget az egységes szerelvény használatához az egész épületben. F48

4 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák Minden szerelvénytípushoz b Az OptiLine 70 termékek univerzálisak, adapterek segítségével beépíthetők Altira 45x45 modulokkal, szabványos 60-as szerelvényekkel vagy DIN modulokkal. Biztonságos adapterek b Adapterek különlegesen biztonságos bepattanós kialakítással. Elegáns kivitel és fokozott védelem kihúzással szemben. Rugalmas megoldások b Megoldások mennyezeti, fali, padló vagy asztali hozzáféréshez. Könnyen bővíthető és illeszthető a jövőbeni igényekhez. Biztonságos és megbízható b Kiváló minőségű anyagok. Korszerű technológia. Minden szabványt kielégít. Könnyű szerelés b A kiegészítők és Altira termékek beszerelése egyszerűen, szerszámok nélkül, bepattintással. Intelligens szigetelő dobozok b Hatékony kábelfeszülés-mentesítés. Könnyen alakíthatók ki kábelhurkok a 3-fázisú elosztás céljára. Az árnyékolások könnyen végződtethetők. Univerzális és különlegesen rugalmas rendszer nagy méretű, 70 mm-es nyílással. Az Altira vagy egyéb szerelvényekkel való szereléshez használjon adaptereket. Az intelligens adapterek és szigetelődobozok fokozott biztonságot és számos előnyt biztosítanak a szerelés során. F49

5 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 45 kábelcsatorna rendszer Szerelvényezhető kábelcsatorna 45 mm-es nyílással Altira szerelvények közvetlen bepattintására Az OptiLine 45 kábelcsatornák ólom- és kadmiummentes PVC vagy alumínium kivitelben rendelhetők, 45 mm-es nyílással. Minden kábelcsatorna mélysége 55 mm, ami nagy kábelkapacitást biztosít, és elegendő helyet hagy a kábelek számára a szerelvények mögött. A fő előnyök egyike a könnyű szerelés. A formai kialakítás szimmetrikus, és minden tartozék közvetlenül, toldóelemek nélkül bepattintható. Könynyen kialakítható a kábelek haránt irányú vezetése is, a PVC kábelcsatornák rekeszeit elválasztó falak perforált nyílásainak köszönhetően. A speciális rögzítőelemek, valamint a csatorna és az Altira szerelvények közötti különlegesen biztonságos bepattintási funkció garantálja a nagy megbízhatóságú végeredményt. A kábelcsatorna kezelése is egyszerű: a csatornatestet és a fedőlapot közös csomagolásban, de nem összeszerelt állapotban szállítjuk. PVC kábelcsatornák PVC 75 x 55 Egy rekesszel PVC 95 x 55 Egy rekesszel PVC 140 x 55 Két rekesszel PVC 165 x 55 Két rekesszel, speciálisan gyengeáramú (VDI) szerelésekhez PVC 185 x 55 Három rekesszel Alumínium kábelcsatornák ALU 75 x 55 Egy rekesszel ALU 140 x 55 Két rekesszel ALU 165 x 55 Két rekesszel, speciálisan gyengeáramú (VDI) szerelésekhez ALU 185 x 55 Három rekesszel A komplett kábelcsatorna rendszer Altira 45 x 45 moduláris szerelvények Az OptiLine 45 család termékein speciáliasan kialakított nyílás van az Altira 45x45 moduláris szerelvények közvetlen bepattintása céljából, ami kitűnő szerelhetőséget és formai megjelenést biztosít. Az Altira a csatlakozóaljzatok, kapcsolók, VDI aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. 1. Csatornatest 2. Fedél 3. Belső könyök 4. Külső könyök 5. Kanyarelem 90 -os fali rögzítővel 6. Végzáró 7. Fali/mennyezeti keret 8. Toldás takaróelem 9. T-elem 10. Kábelrögzítő 11. Kábelpolc 12. Takaróelem fedélhez 13. Toldóelem 14. Zárókapocs 15. Tömítőléc padlószegélyre szereléshez 16. Földelőkészlet (alumínium kábelcsatornához) F50

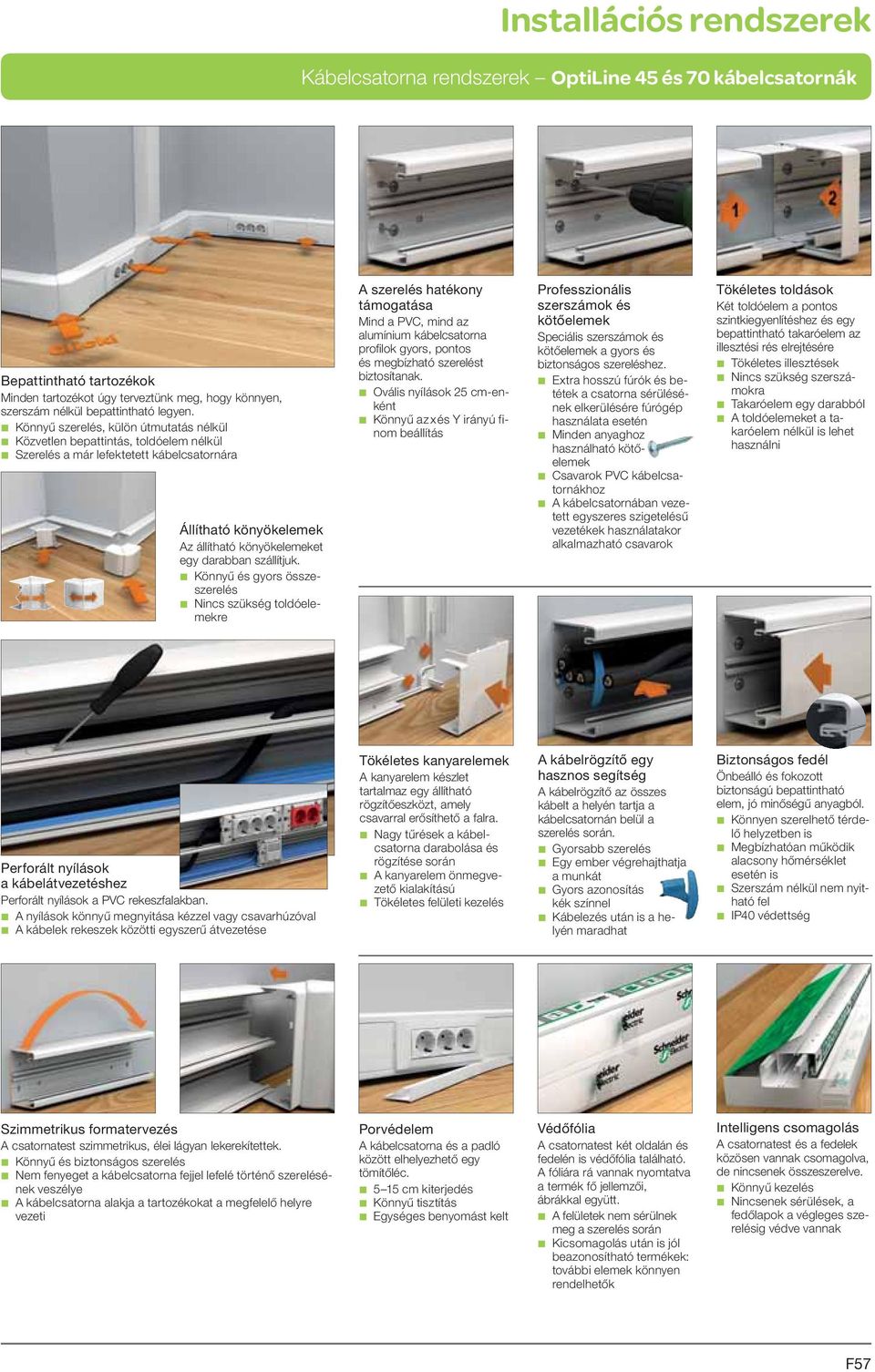

6 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák Bepattintható tartozékok b Minden tartozékot úgy terveztünk, hogy könnyen, szerszám nélkül bepattintható legyen. b Könnyű szerelés, külön útmutatás nélkül b Közvetlen bepattintás, toldóelem nélkül b Szerelés a már lefektetett kábelcsatornára A szerelés hatékony támogatása Mind a PVC, mind az alumínium kábelcsatorna profilok gyors, pontos és megbízható szerelést biztosítanak. b Ovális nyílások 25 cm-enként b Könnyű az x és Y irányú finom beállítás. Professzionális szerszámok és kötőelemek Speciális szerszámok és kötőelemek a gyors és biztonságos szereléshez. b Extra hosszú fúrók és betétek a csatorna sérülésének elkerülésére fúrógép használata esetén b Minden anyag- hoz használható kötőelemek b Csavarok PVC kábelcsatornákhoz Tökéletes toldások Két toldóelem a pontos szintkiegyenlítéshez és egy bepattintható takaróelem az illesztési rés elrejtésére b Tökéletes illesztések b Nincs szükség szerszámokra b Takaróelem egy darabból b Az toldóelemeket a takaróelem nélkül is lehet használni Állítható könyökelemek Az állítható könyökelemeket egy darabban szállítjuk. b Könnyű és gyors összeszerelés b Nincs szükség toldóelemekre Kábelrögzítő, a hasznos segítség A kábelrögzítő az összes kábelt a helyén tartja a szerelés során a kábelcsatornán belül. b Gyorsabb szerelés b Egy ember végrehajthatja a munkát b Gyors azonosítás zöld színnel b Kábelezés után is a helyén maradhat Biztonságos fedél Önbeálló és fokozott biztonságú bepattintható elem, magas minőségű anyagból. b Térdelő helyzetben is könnyen szerelhető b Megbízhatóan működik alacsony hőmérséklet esetén is b Szerszám nélkül nem nyitható fel b IP40 védettség Kihúzás ellen védett aljzatok Különlegesen biztonságos bepattintásos funkció, kombinálva a zárókapcsokkal. b A csatlakozóaljzatok nagy húzási igénybevételnek vannak kitéve b A kapocs biztosítja az Altira szerelvények stabil illeszkedését Perforált nyílások a könnyű kábelátvezetéshez Perforált nyílások a PVC rekeszfalakban. b A nyílások könnyű megnyitása kézzel vagy csavarhúzóval b A kábelek rekeszek közötti egyszeri átvezetése Egyszerű kábelvezetés befűzés nélkül A perforált nyílások csípőfogóval átvághatók. b A kábelek átbújtatás nélkül lefektethetők b A kábelek nagyon könynyen vezethetők a rekeszek között b A kábelek és aljzatok elkülöníthetők Védőfólia A csatornatest két oldalán és a fedélen is védőfólia található. A fóliára a termék fő jellemzői, ábrákkal együtt vannak rányomtatva. b A felületek nem sérülnek meg az szerelés során b Kicsomagolás után is jól beazonosítható termékek: további elemek könnyen rendelhetők Porvédelem A kábelcsatorna és a padló között elhelyezhető egy tömítőléc. b 5 15 cm kiterjedés b Könnyű tisztítás b Egységes benyomást kelt Intelligens csomagolás A csatornatest és a fedelek közösen vannak csomagolva, de nincsenek összeszerelve. b Könnyű kezelés b Nincsenek sérülések, a fedelek a felhasználásig védve vannak F51

7 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 45 kábelcsatorna rendszer Háromrekeszes kábelcsatorna A háromrekeszes kábelcsatorna lehetővé teszi a szerelvények célzott elhelyezését. b Maximális távolság a VDI jelkábelek és az erősáramú kábelek között b Nagy kapacitás b Könnyű szerelés Szimmetrikus formatervezés A csatornatest szimmetrikus, lágyan lekerekített élekkel. b Könnyű és biztonságos szerelés b Nem fenyeget a kábelcsatorna fejjel lefelé való szerelése b A kábelcsatorna alakja vezeti a tartozékokat a megfelelő helyre 55 mm mélység Minden kábelcsatorna mélysége 55 mm. b Nagy kábelkapacitás b Elegendő hely 3 db 2,5 mm 2 keresztmetszetű kábel elhelyezésére a szerelvények mögött Tökéletes kanyarelemek A kanyarelem készlet tartalmaz egy beállítható rögzítő profilt, amely csavarokkal erősíthető a falhoz. b Nagy tűrések a kábelcsatorna darabolása és rögzítése során b A kanyarelemek magától értetődő módon történő szerelése b Tökéletes végeredmény és kivitelezés EN50085 IP40 IK07 Magas fokú védettség A kábelcsatorna védettségi besorolása IP40 és IK07. b Biztonságos, a környezeti hatásoknak jól ellenáll b Szerszám nélkül nem nyitható fel A PVC kábelcsatorna tűzvédelmi szempontból az M1 kategóriába van besorolva. Egyrekeszes kábelcsatorna Mind szerelvényezésre, mind elosztásra alkalmas. Egy kábeltartó polc választhatja el a VDI jelkábeleket az erősáramú kábelektől. Célzott gyengeáramú kábelcsatorna Aszimmetrikus, kétrekeszes kábelcsatorna, kifejezetten VDI alkalmazások céljára. b Külön hely a VDI kábelek számára a nagyobb alsó rekeszben b Nagy távolság a VDI és erősáramú kábelek között Alumínium kábelcsatornák egyszerű földelése Az alumínium csatornatest és fedél könnyen hozzáférhető földelő kötéssel rendelkezik. A megfelelő rendelési számon egy előszerelt földelőkészlet rendelhető. b Könnyen megrendelhető b Gyorsan és könnyen öszszeszerelhető b Csavarozás nélküli szerelés F52

8 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 45 kábelcsatorna rendszer PVC kábelcsatornák 75 x x x x x 55 Alumínium kábelcsatornák 75 x x x x 55 F53

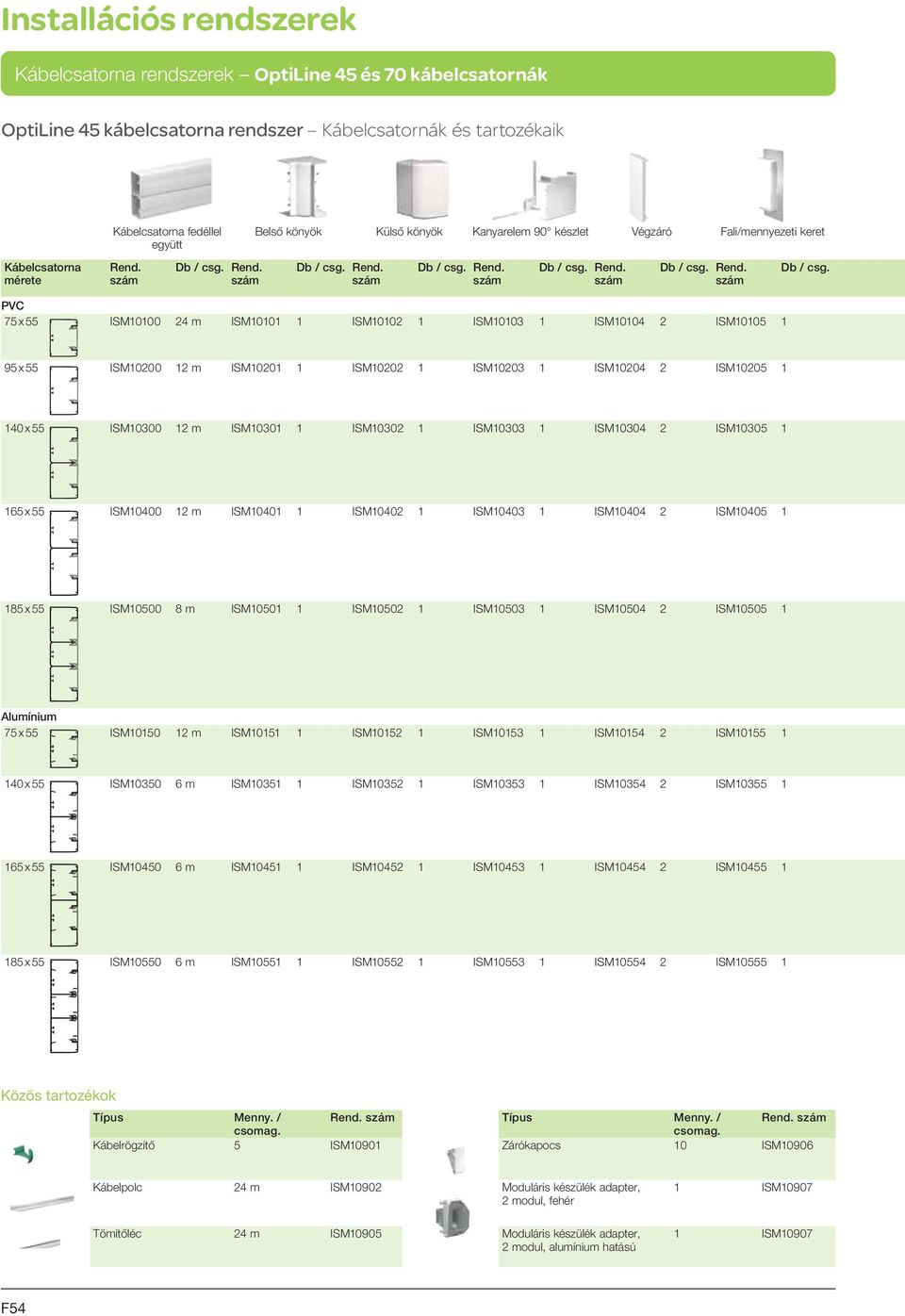

9 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 45 kábelcsatorna rendszer Kábelcsatornák és tartozékaik Kábelcsatorna fedéllel együtt Belső könyök Külső könyök Kanyarelem 90 készlet Végzáró Fali/mennyezeti keret Kábelcsatorna mérete Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. PVC 75 x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM Alumínium 75 x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM Közös tartozékok Típus Menny. / Rend. szám Típus Menny. / Rend. szám csomag. csomag. Kábelrögzítő 5 ISM10901 Zárókapocs 10 ISM10906 Kábelpolc 24 m ISM10902 Moduláris készülék adapter, 2 modul, fehér 1 ISM10907 Tömítőléc 24 m ISM10905 Moduláris készülék adapter, 2 modul, alumínium hatású 1 ISM10907 F54

10 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák Takaróelem-készlet, toldóelemekkel Rend. szám Db / csg. Rend. szám T-elem egyszeres T-elem kettős Tartalék fedél, PVC Tartalék fedél, alumínium Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Takaróelem fedélhez Db / csg. Rend. szám Toldóelem Db / csg. ISM ISM ISM m ISM m ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM ISM m ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM ISM m ISM ISM Rögzítőelemek Tartozékok alumínium kábelcsatornához Típus Db / csg. Rend. szám Földelőcsipesz 20 ISM10952 Célszerszámok és speciális rögzítőelemek a biztonságos és gyors szereléshez. Földelőkészlet, L = 200 mm Földelőkészlet, L = 300 mm ISM10953 ISM10954 F55

11 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 70 kábelcsatorna rendszer Szerelvényezhető kábelcsatorna 70 mm-es nyílással tetszőleges típusú szerelvényekhez Az OptiLine 70 kábelcsatornák ólom- és kadmiummentes PVC vagy alumínium kivitelben rendelhetők, 70 mm-es nyílással. Adapterek segítségével bármilyen típusú szerelvény beszerelhető. Az adapterek számos előnyt nyújtanak a szerelés során. A kábelcsatorna mélysége 55 mm, ami nagy kábelkapacitást biztosít, és elegendő helyet hagy a kábelek számára a szerelvények mögött. Az OptiLine 70 csatornák betápláló kábelcsatornaként is jól használhatók. A fő előnyök egyike a könnyű szerelés. A formai kialakítás szimmetrikus, és minden tartozék köz- vetlenül, külön rögzítőelemek nélkül bepattintható. Könnyen kialakítható a kábelek rekeszek közötti átvezetése is, a PVC kábelcsatornák rekeszeit elválasztó falak perforált nyílásainak segítségével. A kezelésük is egyszerű: a csatornatestet és a fedelet közös csomagolásban, de nem összeszerelt állapotban szállítjuk. Minden OptiLine 70 terméket úgy terveztünk, hogy színben, felületben és formai kialakításban is illeszkedjenek az Altira szerelvényekhez. A speciális rögzítőelemek garantálják a nagy megbízhatóságú végeredményt. PVC kábelcsatornák 80 x 55 Egy rekesszel (csak Altira szerelvényhez) 95 x 55 Egy rekesszel 120 x 55 Egy rekesszel 155 x 55 Két rekesszel (csak Altira szerelvényhez) 185 x 55 Két rekesszel Az OptiLine 70 minden típusú szerelvényhez alkalmas Az OptiLine70 olyan univerzális kábelcsatorna, amely bármilyen típusú szerelvénnyel (45x45-ös modulok, szabványos 60-as szerelvények és moduláris készülékek) kiépíthető. Alumínium kábelcsatornák 80 x 55 Egy rekesszel (csak Altira szerelvényhez) 95 x 55 Egy rekesszel 120 x 55 Egy rekesszel 155 x 55 Két rekesszel (csak Altira szerelvényhez) 185 x 55 Két rekesszel A komplett kábelcsatorna rendszer Altira 45 x 45 moduláris szerelvények Az Altira szerelvények kiváló szerelhetőséget és formai megjelenést biztosítanak. Az Altira a csatlakozóaljzatok, kapcsolók, gyengeáramú aljzatok és elektronikai termékek (pl. fényerőszabályzók, mozgásérzékelők, termosztátok, időkapcsolók) széles választékát kínálja. 1. Csatornatest 2. Fedél 3. Belső könyök 4. Külső könyök 5. Kanyarelem 90, fali rögzítővel 6. Végzáró 7. Fali/mennyezeti keret Takaróelem toldóelemekkel 9. T-elem 10. Kábelrögzítő 11. Kábelpolc 12. Takaróelem fedélhez 13. Tömítőléc padlószegélyre szereléshez Adapter előlappal 15. Aljzat készlet (adapter, előlap, aljzat) 16. Szigetelődoboz 17. Földelőkészlet (alumínium kábelcsatornához) F56

12 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák Bepattintható tartozékok Minden tartozékot úgy terveztünk meg, hogy könnyen, szerszám nélkül bepattintható legyen. b Könnyű szerelés, külön útmutatás nélkül b Közvetlen bepattintás, toldóelem nélkül b Szerelés a már lefektetett kábelcsatornára Állítható könyökelemek Az állítható könyökelemeket egy darabban szállítjuk. b Könnyű és gyors összeszerelés b Nincs szükség toldóelemekre A szerelés hatékony támogatása Mind a PVC, mind az alumínium kábelcsatorna profilok gyors, pontos és megbízható szerelést biztosítanak. b Ovális nyílások 25 cm-enként b Könnyű az x és Y irányú finom beállítás Professzionális szerszámok és kötőelemek Speciális szerszámok és kötőelemek a gyors és biztonságos szereléshez. b Extra hosszú fúrók és betétek a csatorna sérülésének elkerülésére fúrógép használata esetén b Minden anyaghoz használható kötőelemek b Csavarok PVC kábelcsatornákhoz b A kábelcsatornában vezetett egyszeres szigetelésű vezetékek használatakor alkalmazható csavarok Tökéletes toldások Két toldóelem a pontos szintkiegyenlítéshez és egy bepattintható takaróelem az illesztési rés elrejtésére b Tökéletes illesztések b Nincs szükség szerszámokra b Takaróelem egy darabból b A toldóelemeket a takaróelem nélkül is lehet használni Perforált nyílások a kábelátvezetéshez Perforált nyílások a PVC rekeszfalakban. b A nyílások könnyű megnyitása kézzel vagy csavarhúzóval b A kábelek rekeszek közötti egyszerű átvezetése Tökéletes kanyarelemek A kanyarelem készlet tartalmaz egy állítható rögzítőeszközt, amely csavarral erősíthető a falra. b Nagy tűrések a kábelcsatorna darabolása és rögzítése során b A kanyarelem önmegvezető kialakítású b Tökéletes felületi kezelés A kábelrögzítő egy hasznos segítség A kábelrögzítő az összes kábelt a helyén tartja a kábelcsatornán belül a szerelés során. b Gyorsabb szerelés b Egy ember végrehajthatja a munkát b Gyors azonosítás kék színnel b Kábelezés után is a helyén maradhat Biztonságos fedél Önbeálló és fokozott biztonságú bepattintható elem, jó minőségű anyagból. b Könnyen szerelhető térdelő helyzetben is b Megbízhatóan működik alacsony hőmérséklet esetén is b Szerszám nélkül nem nyitható fel b IP40 védettség Szimmetrikus formatervezés A csatornatest szimmetrikus, élei lágyan lekerekítettek. b Könnyű és biztonságos szerelés b Nem fenyeget a kábelcsatorna fejjel lefelé történő szerelésének veszélye b A kábelcsatorna alakja a tartozékokat a megfelelő helyre vezeti Porvédelem A kábelcsatorna és a padló között elhelyezhető egy tömítőléc. b 5 15 cm kiterjedés b Könnyű tisztítás b Egységes benyomást kelt Védőfólia A csatornatest két oldalán és fedelén is védőfólia található. A fóliára rá vannak nyomtatva a termék fő jellemzői, ábrákkal együtt. b A felületek nem sérülnek meg a szerelés során b Kicsomagolás után is jól beazonosítható termékek: további elemek könnyen rendelhetők Intelligens csomagolás A csatornatest és a fedelek közösen vannak csomagolva, de nincsenek összeszerelve. b Könnyű kezelés b Nincsenek sérülések, a fedőlapok a végleges szerelésig védve vannak F57

13 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 70 kábelcsatorna rendszer Egyrekeszes kábelcsatorna Mind szerelvényezésre, mind elosztásra alkalmas. Egy kábelpolc választhatja el a VDI jelkábeleket az erősáramú kábelektől. 55 mm mélység Minden kábelcsatorna mélysége 55 mm. b Nagy kábelkapacitás b Elegendő hely 3 db 2,5 mm 2 keresztmetszetű kábel elhelyezésére a szerelvények mögött EN50085 IP40 IK07 Magas fokú védettség A kábelcsatorna védettségi besorolása IP40 és IK07. b Biztonságos, ütésálló b Szerszám nélkül nem nyitható fel A PVC kábelcsatorna tűzvédelmi szempontból az M1 kategóriába van besorolva Kétrekeszes kábelcsatorna Minden típusú erősáramú és gyengeáramú szereléshez alkalmas. b A VDI jelkábelek és az erősáramú kábelek hatékony elválasztása b Nagy kábelkapacitás. Az adapterek szigetelődobozzal is használhatók b A kábelrögzítő mindkét rekeszben felhasználható Alumínium kábelcsatornák egyszerű földelése Az alumínium csatornatest és a fedél könnyen hozzáférhető földelőkötésekkel rendelkezik. A megfelelő rendelési számon egy előszerelt földelőkészlet rendelhető. b Könnyen megrendelhető b Gyorsan és könynyen összeszerelhető b Csavarozás nélküli szerelés 70 mm-es nyílás Minden OptiLine 70 kábelcsatornán 70 mm-es nyílás található. b Egyetlen nyílás az összes szerelvényhez (45-ös modulok, szabványos 60-as és moduláris készülékek), adapterek segítségével b Nincsen látható térköz a 60-as szerelvények előlapja és a nyílás között b 45-ös szerelvények maszszív rögzítése a speciális adapterrel b Moduláris készülékek is szerelhetők a kábelcsatornába OptiLine 70 egységes megjelenés az egész helyiségben Az OptiLine 70 termékcsaládot úgy terveztük, hogy illeszkedjenek az Altira szerelvényekhez és a legtöbb szabványos 60 mm-es szerelvényhez. b A szabványos 60-as fehér Altira fali keretek ugyanabban a kábelcsatornában kombinálhatók a fehér OptiLine keretekkel b A szabványos 60-as szerelvények adapterek használatával szerelhetők be a kábelcsatornába, hogy illeszkedjenek a fali installációhoz F58

14 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák 45x45 ISM c/c Készletek a rendelés megkönnyítésére Az Altira csatlakozóaljzat készletek egyetlen rendelési számon rendelhetők meg. b Könnyű megrendelés b Hármas készlet normál erősáramú alkalmazásokhoz (fehér) b Hármas készlet szünetmentes alkalmazásokhoz (vörös) Adapterek a 45 x 45-ös modulokhoz Teljes adapter választék b Háromféle méret: 1-, 2- és 3-modulos b A rendelési szám tartalmazza az adaptert és az Altira szerelvény előlapját is Szerelvénykeret egyszerű rögzítése az adapterhez A szerelvények adaptereihez egy horonnyal rögzíthetők a keretek. b Elegáns kialakítás: a csatornafedél vágott széle rejtve marad b IP40 védettséget biztosít Az OptiLine 70 minden szerelvénytípushoz alkalmazható Ötféle kábelcsatorna méret, közülük három a szerelvények minden típusához használható. b 45 x 45-ös modulok: minden mérethez használhatók b szabványos 60-as szerelvények: használhatók a 95 x 55, 120 x 55 és 185 x 55 méretű kábelcsatornákhoz Adapterek biztonságos bepattanós kiképzéssel Minden adapter biztonságos bepattanós kialakítású. b Nincs térköz a szerelvények előlapjai között. IP40 védettséget biztosító, elegáns kivitel b Több adapter egymás mellé pattintható, így vegyes erősáramú és gyengeáramú installáció hozható létre b A szerelvények jelentős kihúzási igénybevételt is elviselnek Moduláris készülék adapter A választéknak része egy 3-modulos moduláris készülék adapter. b Szélesebb lehetőség a tervezésére b Decentralizált védelmi architektúra b Energiaelosztás áramsínről b Könnyen használhatók más moduláris Schneider termékek, pl. kismegszakítók, időzítők stb. b Támogatja a KNX rendszer elemek beszerelését is Szigetelődobozok Minden adapter egy szigetelődobozba való bepattintáshoz szükséges csatlakozóval rendelkezik. b Könnyen elválaszthatók az erősáramú és gyengeáramú kábelek b A szigetelődoboz felhasználható a kábelek feszülésmentesítésére is Adapterek beépített 71 mm-es távolsággal A szabványos 60-as adapterek összepattinthatók úgy, hogy a 71 mm távolság az aljzatok között biztosított. Csavarozási lehetőség négy ponton. b A fali szerelés szabványos keretei az OptiLine 70 termékekhez is használhatók b Megfelelő kialakítás mind vízszintes, mind függőleges szereléshez Szigetelődobozok és adapterek számos interfésszel Minden szerelődoboz és a 2- és 3-modulos adapterek lehetővé teszik a vezetékek egyszerű bekötésést. b Könnyen alakítható ki áthurkolás, 3-fázisú elosztás használatakor b Árnyékolt kábelek használata esetén könnyű az árnyékolás végződtetése Szigetelődobozok beépített biztonsággal Minden szerelődoboz szorítókengyeles feszülés men te sí tőt és a kábelkötegeléshez alkalmas kialakítást tartalmaz. b Kábelek feszülésmentesítése: elég lenyomni egy csavarhúzóval b Könnyű feszülésmentesítés kábelkötegelővel, ha a kábelt kábelbevezető furatba fektették Szigetelődobozok kábelbevezető furattal Minden szerelődoboz kábelbevezető furatokkal van ellátva. b A bekábelezett aljzatok gyors szerelése b A szerelődobozok utólagosan is könnyen felszerelhetőek b Könnyű feszülésmentesítés kábelkötegelők használatával F59

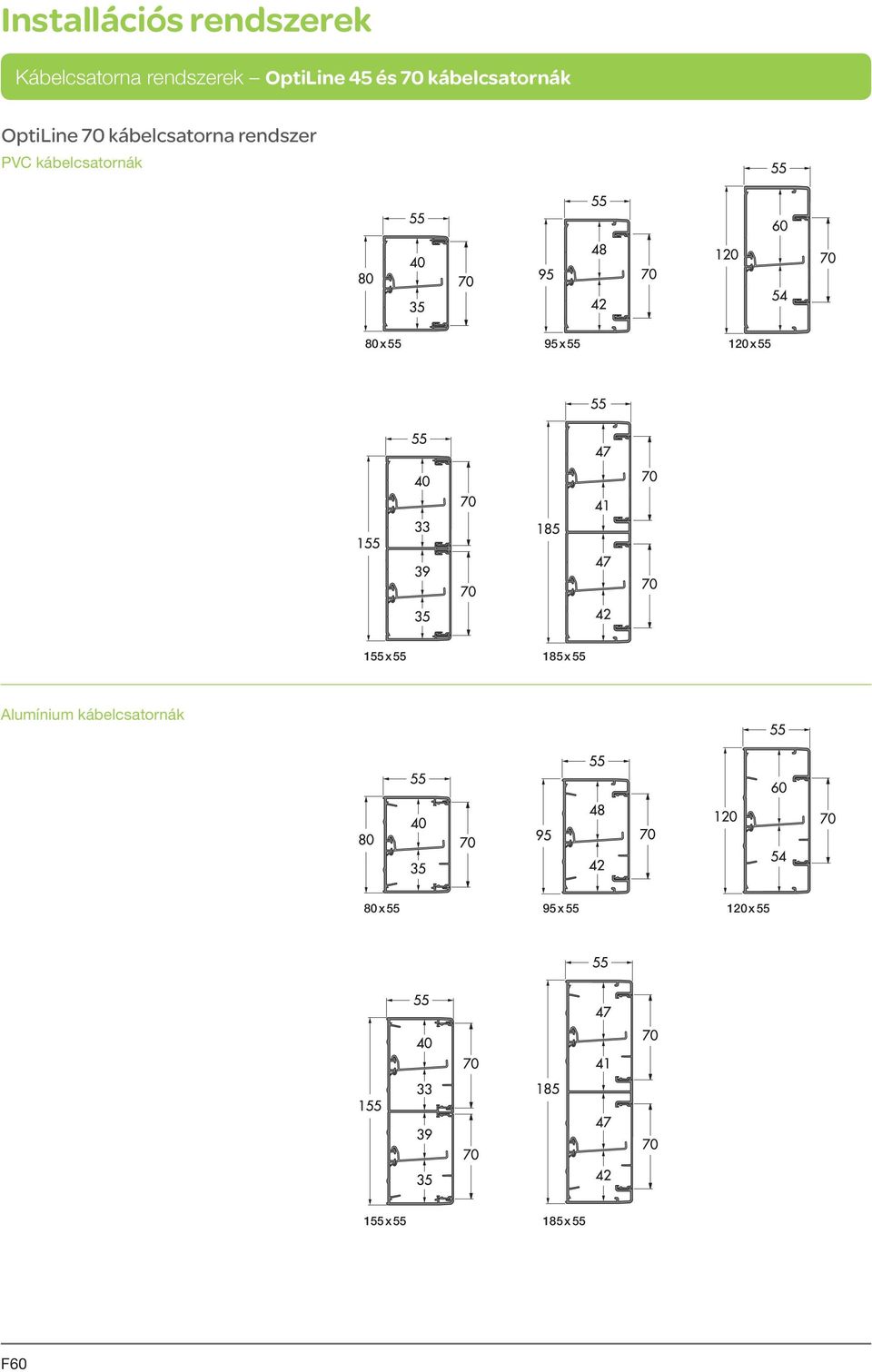

15 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 70 kábelcsatorna rendszer PVC kábelcsatornák 80 x x x x x 55 Alumínium kábelcsatornák 80 x x x x x 55 F60

16 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák F61

17 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák OptiLine 70 kábelcsatorna rendszer Kábelcsatornák és tartozékaik Kábelcsatorna fedéllel együtt Belső könyök Külső könyök Kanyarelem 90, készlet Végzáró Fali/mennyezeti keret Kábelcsatorna mérete Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. PVC 80 x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM ISM ISM ISM Alumínium 80 x 55 ISM m ISM ISM ISM ISM ISM x 55 ISM m ISM ISM11252 ISM ISM ISM x 55 ISM m ISM ISM11352 ISM ISM ISM x 55 ISM m ISM ISM11452 ISM ISM ISM x 55 ISM m ISM ISM11552 ISM ISM ISM F62

18 Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák Takaróelem, készlet, toldóelemekkel Rend. szám Db / csg. T-elem Tartalék fedél, PVC Tartalék fedél, alumínium Takaróelem fedélhez Toldóelem Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. Rend. szám Db / csg. ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM ISM ISM ISM m ISM ISM F63

19 Kábelcsatorna rendszerek OptiLine 45 padlódobozok OptiLine 45 padlódobozok: Süllyesztett rendszer erősáramú, távközlési és adatvezetékek kialakítására az iroda padlózatában A rendszer csatlakozós padlódobozokat, padlófedeleket, betonpadlós dobozokat és számos egyéb tartozékot kínál. Minden termék anyaga halogénmentes műanyag. A csatlakozós padlódobozok szerelőkerettel rendelkeznek az Altira aljzatok befogadására. A dobozok kétféle méretben rendelhetők: 199 x 199 mm és 199 x 276 mm. A kisebbik dobozba négy egyszeres vagy két kettős aljzat szerelhető be. A nagyobbik doboz 6 egyszeres vagy 3 kettős alj- zat, illetve 8 egyszeres vagy 4 kettős aljzat elhelyezésére alkalmas változatban rendelhető. A szerelőkeret magassága 70 és 100 mm között, 5 mm-es lépésekben állítható. Ezzel optimális kapacitás biztosítható, valamint a DIN modulok és aljzatok különböző magasságokban szerelhetők be. A betonpadlós dobozok kábelcsatornákhoz vagy a hajlékony védőcsövekhez csatlakozhatnak. Védőcsövek használata esetén a dobozok a padlózat tetszőleges pontján elhelyezhetők. Négymodulos doboz Két kettős vagy négy egyszeres aljzat számára Hatmodulos doboz Három kettős vagy hat egyszeres aljzat számára Nyolcmodulos doboz Négy kettős vagy nyolc egyszeres aljzat számára Kábelkivezető habgumival és emelőkarral Szerelőkeret 3 mm-es acél fedél beméllyítéssel a max. 6 mm-es betétek számára Szigetelődoboz Csatlakozós padlódoboz fedéllel Gyorsrögzítő szerkezet Forgóhorog OptiLine 45 padló alatti rendszer minden padlótípushoz b Emelt szintű padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be b Betonpadlók: v Állítható magasságú műanyag és acéldobozok v Csatlakozás beágyazott acél kábelcsatornák vagy hajlékony védőcsövek segítségével b Üreges padlók: A csatlakozódobozok és padlófedelek közvetlenül a padlóba szerelhetők be Szerelőkeret magasságának beállítása 5 mm-es lépésekben Kivágások a padló alatti kábelcsatornához és Ø25 ill. Ø40 mm-es védőcsőhöz DIN készülék beszerelése Betonpadlós doboz, műanyag Fedél DIN készülék Szerelőkeret DIN sín Altira 45 x 45 moduláris szerelvények Az OptiLine padlódobozok szerelőkereteibe az Altira szerelvények egyszerűen bepattinthatók. Szigetelődoboz F64

20 Kábelcsatorna rendszerek OptiLine 45 padlódobozok Komplett beágyazott rendszer b Acél betonpadlós dobozok nagyobb kábelkapacitással b Műanyag betonpadlós dobozok kisebb kábelkapacitással b Mindkét dobozhoz csatlakoztatható padló alatti kábelcsatornához vagy hajlékony védőcsőhöz b Hajlékony védőcső esetén a dobozok a padló tetszőleges pontján elhelyezhetők Állítható magasság és szintezés b Mind a műanyag, mind az acéldobozok egyedileg szintezhetők és magasságuk állítható mind a négy sarkukban b Beállítási tartomány v Műanyag doboz: mm v Acéldoboz: mm b Az acél padlóalatti csatorna és a hajlékony védőcső csatlakozási pontja a helyén marad a magasságállítás esetén is. Teljes biztonság a szigetelődobozzal és a szerelőkeret rekeszfalával b Szigetelődoboz v Kétféle szinten rögzíthető a szerelőkeretben v Vegyesen szerelhetők erősáramú és kisfeszültségű kábelek v IP20 védettséget biztosít v Bepattintható DIN sín b Rekeszfal a szerelőkereten v Vegyesen installálhatók erősáramú és kisfeszültségű kábelek ugyanabban a szerelőkeretben Egyszerű és gyors bekötés a szerelőkeretben b Kábelbevezető nyílások a csapott sarkokon v Könnyű csatlakoztatás v A kábelek nem nyomódnak össze b Lefelé nyitott kábelbevezető nyílások v A kábel befektethető (nincs szükség behúzásra) v Aljzatokkal előszerelt kábelek használhatók b Kábelfeszülés-mentesítő v A kábelcsatlakozás védelme céljából elég csak rányomni A különböző szerelőkeretek aljzatainak összekötése b Kivágások a szerelőkeretek hosszanti oldalán v Egyszerűsíti a különböző szerelőkeretekben elhelyezett aljzatok egyedi vezetékkel való összekötését A szerelőkeret magasságának egyedi beállítása az optimális kapacitás érdekében b A szerelőkeret magassága 5 mm-es lépésekben állítható v DIN modulok könnyen beszerelhetők v Lehetőség a DIN modulok és aljzatok különböző szinten való beállítására v Kapacitás optimalizálása v Optimális belső tér a kábelek és aljzatok számára b DIN modulok szerelhetők az alapdobozba v Gyors és biztonságos szerelés v Szerszám nélküli szerelés A dobozok gyors szerelése szerszámok nélkül b Felerősítés gyorsrögzítővel v Gyors szerelés v Rögzítés >10 mm vastagságú padlóba v Nincs szükség szerszámokra v Önbeálló szerkezet b Forgóhorgos rögzítés v Megfelelő megerősítés pl. gipszkarton esetén A dobozok extra rögzítése b Az alapdoboz vagy a padlófedél a gyorsrögzítő mellett két csavarral a műanyag betonpadlós dobozhoz is odaerősíthető b A padlófedél egy további csavarral is rögzíthető. Választható felnyitási irány és kábelkivezetés b Négyzet alakú doboz v Felnyitás és kábelkivezetés négy lehetséges irányban v A fedél kétféle (ellenkező) irányban szerelhető fel b Téglalap alakú doboz v Felnyitás és kábelkivezetés két lehetséges irányban v A fedél kétféle (ellenkező) irányban szerelhető fel Harmonizál a padlóval b Szabványos szőnyegbetét v Külön tartozékként tartós linóleumlap b Egyéb padlóbetétek v Max. 6 mm vastagságú padlóbetét v 3 mm-es alátámasztó acéllemez v Diszkrét megjelenés, harmonizál a meglevő padlóval Önzáró levehető fedelek b A fedél automatikusan, önsúlyánál fogva záródik v Fokozott biztonság v Csökken a balesetveszély b Levehető fedél v Szerszám nélkül levehető v Ha a fedelet hátrahajlítják, nem törik el, hanem kiold Tartós és strapabíró b A dobozok anyaga poliamid v Strapabíró v Vegyi tisztítószereknek ellenáll v Öregedésnek ellenáll b A környezeti igénybevételnek ellenáll v VDE 0634 szabvány 1. fejezete szerinti terhelési minősítés F65

21 Kábelcsatorna rendszerek OptiLine 45 padlódobozok Termékválaszték Kábelkivezetős fedéllel szerelt csatlakozós padlódobozok Típus Szín Méretek A/B/C (mm) Menny./ csomag Rend. szám Kábelkivezetős fedéllel szerelt csatlakozós padlódobozok, az Altira aljzatok elhelyezésére szolgáló szerelőkeretekkel, négy gyorsrögzítő szerkezettel, kábelkivezetős padlófedéllel szerelt. Tartalmaz továbbá egy műanyag zacskóba csomagolt kábeltartót, rekeszfalat és kábelfeszülés-mentesítőt. A fedél kétféle helyzetben szerelhető fel. A dobozra max. 6 mm vastagságú padlóanyag, vagy a tartozékként szállított fedél töltőanyag szerelhető. A szerelőkeretek az alapdobozba bepattinthatók. A szerelőkeret magassága 70 és 100 mm között, 5 mm-es lépésekben állítható. A csatlakozó padlódoboz 45 x 45 mm-es egyszeres aljzatok vagy 45 x 90 mm-es kettős Altira aljzatot képes befogadni. Anyaga: PA6, 30% üvegsörét erősítéssel, acél, PC/ABS (szerelőkeret) Négy modulos doboz, két szerelőkerettel két kettős vagy négy egyszeres Altira aljzathoz szürke 72/199/199 1 ISM50624 Hat modulos doboz, három szerelő kerettel három kettős vagy hat egyszeres Altira aljzathoz szürke 72/276/199 1 ISM50636 Nyolc modulos doboz, négy szerelőkerettel négy kettős vagy nyolc egyszeres Altira aljzathoz szürke 72/276/199 1 ISM50638 Padlófedelek Padlófedelek, négy gyorsrögzítő szerkezettel, két forgóhoroggal és csavaros rögzítésű fedéllel. A fedél kitölthető max. 6 mm vastagságú padlóanyaggal, vagy a tartozékként szállított fedél töltőanyaggal, a forgóhorog 23 és 56 mm közötti vastagságú emelt padlóhoz használható. Betonpadló esetén együtt kell használni a műanyag vagy acél anyagú betonpadlós dobozzal. Anyaga: PA6, 30% üvegsörét erősítéssel, acél Négyzet alakú szürke 33/199/199 1 ISM50520 Téglalap alakú szürke 33/276/199 1 ISM50530 Betonpadlós dobozok Műanyag doboz Betonpadlós doboz, 75 és 95 mm közötti vastagságú betonpadlóba való besüllyesztésre. Kivágásokat tartalmaz a kábelcsatornák és Ø25 és Ø40 mm-es hajlékony védőcsövek csatlakoztatására. Anyaga: PP Négyzet alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 150 mm széles padló alatti kábelcsatornákhoz Téglalap alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Acéldoboz világosszürke 75-95/183/183 1 ISM50320 világosszürke 75-95/183/222 1 ISM50330 Betonpadlós doboz kábelcsatorna adapterekkel, 75 és 110 mm közötti vastagságú betonpadlóba való besüllyesztésre. Mind a négy oldalon találhatók adapterek. Anyaga: Acéllemez Négyzet alakú csatlakozós /350/350 1 ISM50322 padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Téglalap alakú csatlakozós /350/350 1 ISM50332 padlódobozokhoz és padlófedelekhez, valamint max. 200 mm széles padló alatti kábelcsatornákhoz Négyzet alakú csatlakozós /500/500 1 ISM50323 padlódobozokhoz és padlófedelekhez, valamint max. 350 mm széles padló alatti kábelcsatornákhoz Téglalap alakú csatlakozós padlódobozokhoz és padlófedelekhez, valamint max. 350 mm széles padló alatti kábelcsatornákhoz /500/500 1 ISM50333 F66

22 Kábelcsatorna rendszerek OptiLine 45 padlódobozok Termékválaszték Betonpadlós dobozok Típus Szín Méretek A/B/C (mm) Menny./ csomag Rend. szám Adapterek az acéldobozhoz Acél betonpadlós dobozokba szerelhető adapter kitörhető nyílásokkal a védőcsövek számára, amelyeken keresztül 1-4 ill. 1-6 darab, Ø25 vagy Ø40 mm-es hajlékony védőcső csatlakoztatható. Anyaga: Acéllemez, horganyzott 1-4 védőcsőhöz 83/1,5/252 5 ISM50392 Ø25 vagy Ø40 mm 1-6 védőcsőhöz Ø25 vagy Ø40 mm 83/1,5/403 5 ISM50393 Teli lemez, az acél betonpadlós dobozba. Anyaga: Acéllemez, horganyzott Teli lemez 83/1,5/252 83/1,5/ ISM50394 ISM50395 Tartozékok Szerelőkeret Altira aljzatokhoz Szerelőkeret csatlakozós padlódobozokhoz (a 139 mm-es szerelőkeret mindkét doboztípushoz, a 216 mm-es szerelőkeret csak a téglalap alakú dobozokhoz használható). Alkalmas egyszeres és kettős Altira aljzatok befogadására. Din szerelvények esetén a szerelőkereteket a megfelelő méretű szigetelődobozzal együtt kell használni. Anyaga: PC/ABS Két egyszeres vagy egy kettős aljzathoz antracitszürke 38/64/139 6 ISM50809 Négy egyszeres vagy két kettős aljzathoz antracitszürke 38/64/216 4 ISM50810 Szigetelődoboz Szigetelődoboz, amelyet a szerelőkerettel együtt kell használni az IP20 védettség követelményeinek kielégítésére (a 126 mm-es doboz mindkét doboztípushoz, a 203 mm-es doboz csak a téglalap alakú padlódobozokhoz használható). Felhasználható DIN szerelvények befogadására is. Anyaga: PA6 Két egyszeres vagy egy kettős aljzathoz kék 23/64/ ISM50800 Négy egyszeres vagy két kettős aljzathoz kék 23/64/ ISM50801 Fedélbetét, linóleum A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét alsó felülete öntapadó szalaggal van ellátva. Anyaga: Linóleum Négyzet alakú dobozokhoz szürke 6/139/167 1 ISM50807 Téglalap alakú dobozokhoz szürke 6/139/245 1 ISM50808 Fedélbetét, acél A fedélbetétet a csatlakozós padlódoboz fedelébe vagy a padlófedélbe kell beilleszteni. A betét felső felülete egy védő filmréteggel, alsó felülete pedig egy lágygumi réteggel és öntapadó szalaggal van ellátva. Anyaga: Rozsdamentes acél, gumi Négyzet alakú dobozokhoz 6/139/167 1 ISM50817 Téglalap alakú dobozokhoz 6/139/245 1 ISM50818 Moduláris készülék készlet Moduláris készülék készlet DIN készülékekhez, DIN sínnel és fehér keretes áttetsző szürke fedéllel együtt. Alkalmas egy vagy két 18 mm-es DIN készülék, pl. kismegszakító befogadására. Csak a szerelőkerettel és a kék színű szigetelődobozzal kombinálva használható. Anyaga: PC+ASA (DIN sín), PC/ABS és PC (keretes fedél) Moduláris készülék készlet fehér 72/45/90 1 ISM50811 Forgóhorog Forgóhorog, a csatlakozós padlódoboz ill. a padlófedél mindkét oldalán használható. Emelt szintű padlózat esetén használható, 23 és 56 mm vastagság között. Tartalék alkatrészként szolgál. Forgóhorog kék 58/12/25 2 ISM50823 F67

23 Kábelcsatorna rendszerek OptiLine 45 padlódobozok Méretek Padló magassága Szigetelődoboz nélkül Szigetelődobozzal Kivágás méretei Négyzet alakú doboz Téglalap alakú doboz A: 178 ±1 B: 178 ±1 A: 178 ±1 B: 255 ±1 F68

24 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok OptiLine 45 energiaoszlopok Megjelenés, kivitel és minőség Minden OptiLine energiaoszlop anyaga eloxált vagy porfestett alumínium, kitűnő minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrész úgy van megtervezve, hogy biztosítsa a megbízható működést és a könnyű szerelést. Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges mennyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően mm Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, erőteljes kivitel b Megbízható működés b Minőségi megjelenés Innovatív szögletes tartóláb A tartólábra egy acélkengyel van felszerelve, amely a stabil kitámasztás céljából kihajtható. b Stabil b Falhoz közeli, tetszetős elhelyezés b Két energiaoszlop egymásnak háttal is felállítható Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket Szerelvények felhasználóbarát pozícióban Az Altira alkalmas függőleges szerelésre is b Megfelelő pozíciójú szerelvények b Megfelelő terhelés a VDI kábeleken Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a gyengeáramú és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között Csavarvájat Az energiaoszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (falilámpák, kis polcok stb.) rögzítésére Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és egy hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könynyen elmozdíthatók, optimális irodai elrendezés alakítható ki b 1,5 méteres mozgási sugár Sima végzáró A végzáró anyaga alumínium öntvény, lágyan lekerekített élekkel. b Eltakarja az oszloptest éles végeit b Nem fenyeget a kábelek sérülésének veszélye F69

25 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok OptiLine 45 energiaoszlopok és tartozékaik Feszített szerelés Szín Magasság (mm) Egyoldalas eloxált alumínium Rendelési szám ISM20100 ISM20102 ISM20104 Mennyezeti keret, egyoldalas Mennyezeti keret, kétoldalas Kábeltálca rögzítő ISM20810 ISM20814 Kétoldalas porfestett: fehér RAL 9010 eloxált alumínium ISM20101 ISM20103 ISM20105 ISM20106 ISM20108 ISM20110 ISM20810 ISM20814 ISM20811 ISM20814 porfestett: fehér RAL ISM20107 ISM20109 ISM20111 ISM20811 ISM20814 Szabadon álló Szín Magasság (mm) Egyoldalas eloxált 2450 alumínium 2900 Rendelési szám ISM20112 ISM20114 porfestett: fehér RAL ISM20113 ISM20115 Kétoldalas eloxált alumínium ISM20116 ISM20118 porfestett: fehér RAL ISM20117 ISM20119 Mennyiség csomagonként: 1 Közös tartozékok Típus Mennyiség csomagonként Rendelési szám Rekeszprofil (0,5 m) 10 ISM20825 Díszszalag, szürke 5 m ISM20822 Díszszalag, fehér 5 m ISM20823 Díszszalag, narancs 5 m ISM20824 Földelőcsipesz 20 ISM10952 Földelőkészlet L = 200 mm Földelőkészlet L = 200 mm ISM10953 ISM10954 F70

26 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok Tartóláb, kerek Tartóláb, szögletes Mennyezeti kábelbevezető Mennyezeti rögzítő Áramsín-rögzítő Kábeltálca-rögzítő Rendelési szám ISM20808 ISM20809 ISM20812 ISM20816 ISM20815 ISM20813 Közös tartozékok Típus Mennyiség csomagonként Rendelési szám Moduláris készülék adapter (2 modulos) Fehér 1 ISM10907 Alumínium hatású 1 ISM10957 Zárókapocs 10 ISM10906 F71

27 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok OptiLine 45 minioszlopok Megjelenés, kivitel és minőség Minden OptiLine minioszlop anyaga eloxált vagy porfestett alumínium, kiváló minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy tervezvtek hogy biztosítsa a megbízható működést és a könnyű szerelést. Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. b Stabil, erőteljes kivitel b Megbízható működés b Minőségi megjelenés Betáplálás padló mentén ill. padló alól A minioszlop betáplálható a padló alól vagy a padló szintjéről. b Padlórögzítő a padló alól történő betápláláshoz (tartozék) b Padlórögzítő egy nyílással a taposócsatorna befogadására Betáplálás kábelcsatornából A minioszlop betáplálható egy fali kábelcsatornából. b Könnyű és gyors szerelés b Állítható magasságú taposócsatorna adapter Csavarvájat A minioszlopok mindkét oldalán hosszanti bemetszés található. b Színes díszszalagok rögzítésére b Különféle eszközök (akasztóhorgok, stb.) rögzítésére Kábelek elválasztása Rekeszes profil a kábelek szükséges elválasztására. b Megfelelő távolság a VDI és erősáramú kábelek között b Teljes szigetelés a csatlakozókapcsok és a kábelek között Vízzáró tömítés A padlórögzítő ellátható egy tömítőgyűrűvel. b A tömítőgyűrű szállítási tartozék b Hatékony vízzáró tömítés b Stabil szerelés enyhén egyenetlen padló esetén is Szerelvények felhasználóbarát pozícióban Az Altira alkalmas függőleges szerelésre is. b Megfelelő pozíciójú szerelvény b Megfelelő terhelés a VDI kábeleken F72

28 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok OptiLine 45 minioszlopok Minioszlopok Típus Szín Méretek A/B/C (mm) Menny./ csomag Rend. szám Szabadon álló, egy- vagy kétoldalas minioszlop padlórögzítőre szerelve Tartalmazza a fedelet, a padlórögzítőt, végzárót, kábelfeszülés mentesítőt, rekeszprofilt, földelőkészletet és egy szerelési útmutatót. A padlórögzítő egy tömítőgyűrűvel van ellátva. Földeletlen. Szállítás szerelvények és kábelek nélkül. 45 mm-es nyílás az Altira 45 x 45 moduláris szerelvények bepattintására. Anyaga: Alumínium, natúr eloxálva vagy porfestve fehér színre (RAL 9010) Egyoldalas 6 db 45 x 45 mm szerelvény modulig Egyoldalas 12 db 45 x 45 mm szerelvény modulig eloxált fehér eloxált fehér 430/68/89 1 ISM20210 ISM /68/89 1 ISM20200 ISM20201 Kétoldalas 6 db 45 x 45 mm szerelvény modulig Kétoldalas 12 db 45 x 45 mm szerelvény modulig eloxált fehér eloxált fehér 430/116/90 1 ISM20212 ISM /116/90 1 ISM20202 ISM20203 Tartozékok a minioszlopokhoz Padlórögzítő, nyílással a taposócsatornához Padlórögzítő elem egy- vagy kétoldalas minioszlophoz. Csavarokkal van a padlóhoz rögzítve. Nyílással ellátva a 18 x 75 mm-es taposócsatorna csatlakoztatására. Anyaga: Alumínium, porfestett Egyoldalas minioszlophoz szürke RAL /125/102 1 ISM20820 Kétoldalas minioszlophoz szürke RAL /125/156 1 ISM20821 Taposócsatorna, PVC Padlócsatorna, amelyet egy háromrekeszes alapprofil és egy fedőlap alkot, 2 m-es darabokban szállítva. Olyan energiaoszlopok betáplálására szolgál, amelyek betápláló nyílással ellátott padlórögzítővel vannak rögzítve. Anyaga: PVC Taposócsatorna szürke RAL /75/ m ISM20817 Taposócsatorna toldóelem A taposócsatorna két szomszédos szakasza közötti illesztés céljára. Anyaga: PVC Toldóelem szürke RAL /50/78 10 ISM20818 Taposócsatorna könyökelem A taposócsatorna nyomvonalának 90 fokos megtörésére használható. Anyaga: PVC Taposócsatorna könyökelem szürke RAL /120/ ISM20819 Taposócsatorna adapter Összeköttetés a taposócsatorna és a 45 mm-es nyílással ellátott fali kábelcsatorna között. Anyaga: PC/ABS Adapter fehér RAL /63/110 1 ISM20826 Adapter alumínium hatású 60/63/110 1 ISM20827 Rekeszprofil Rekeszprofil halogénmentes anyagból, két rekeszfallal. Az energiaoszlopok és minioszlopok belső szerelősínjeire kell erősíteni őket. Szállítás 0,5 m-es darabokban. Anyaga: ABS Rekeszprofil fehér 500/30/52 10 ISM20825 F73

29 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok OptiLine 45 minioszlopok Tartozékok a minioszlopokhoz Típus Szín Méretek A/B/C (mm) Fedél Menny. / csomag Rend. szám Fedél, amely bepattintással rögzíthető a 45 mm-es nyílásba. Földelő furatokkal. Szállítás védőfóliába csomagolva, 2 m-es darabokban. Anyaga: Alumínium, natúr eloxálva vagy fehérre porfestve Fedél eloxált 45/16/ m ISM10950 Fedél fehér RAL /16/ m ISM10960 Díszszalag Díszítő gumicsík, amelyet az energiaoszlopok és minioszlopok oldalán elhelyezett bevágásba lehet rögzíteni. Szállítás 5 m-es darabokban. Anyaga: Szilikon tartalmú gumi Díszszalag szürke 5000/Ø3,5 5 m ISM20822 Díszszalag fehér RAL /Ø3,5 5 m ISM20823 Díszszalag narancs 5000/Ø3,5 5 m ISM20824 Földelőcsipesz Földelőcsipesz a fedél, az oszloptest és a tartozékok összekötésére a földelő hálózattal. Anyaga: Acél Földelőcsipesz 9/9/9 20 ISM10952 Földelőkészlet A készlet tartalmaz egy földelőhuzalt lapos érintkezőkkel, valamint földelőcsipeszekkel. Rendeltetése a fedél összekötése a csatornatesttel. Anyaga: Acél Földelőkészlet sárga/zöld L = 200 L = ISM10953 ISM10954 Moduláris készülék adapter 2 modulos adapter 1 vagy 2 moduláris készülékhez, pl. kismegszakítókhoz. Áttetsző szürke fedéllel. Anyaga: ASA+PC, fehér vagy alumínium hatású Moduláris készülék adapter fehér RAL /72/45 1 ISM10907 Moduláris készülék adapter alumínium hatású 90/72/45 1 ISM10957 Zárókapocs Zárókapocs, egy aljzat vagy aljzatsor két oldalára szerelendő a kihúzás elleni védelem fokozása érdekében. Anyaga: PC/ABS Zárókapocs fehér RAL /23/23 10 ISM10906 F74

30 Kábelcsatorna rendszerek OptiLine 45 és 70 energiaoszlopok OptiLine 70 energiaoszlopok Megjelenés, kivitel és minőség Minden OptiLine 70 energiaoszlop anyaga eloxált alumínium, jó minőségű felületi kezeléssel. Alakjuk lágyan lekerekített, karcsú. Minden alkatrészt úgy terveztek, hogy biztosítsa a megbízható működést és a könnyű szerelést. Számos szerelési lehetőség Tartozékok minden szerelési változathoz. A hajlékony védőcsőhöz szükséges mennyezeti keret szerszám nélkül szerelhető, és beállítható a mennyezetek eltérő vastagságának megfelelően. Stabil és erős Minden alkatrész anyaga alumínium, többségük fröccsöntött technológiával készült. A tartóláb anyaga öntöttvas. b Stabil, erős kivitel b Megbízható működés b Minőségi megjelenés Két választható tartóláb A szabadon álló és mozgatható energiaoszlopok szögletes vagy kerek tartólábbal rendelhetők. Mindkettő öntöttvas anyagú, szürke színre festve. Innovatív szögletes tartóláb A tartólábra egy acélkengyel van felszerelve, amely a stabil kitámasztás céljából kihajtható. b Stabil b Falhoz közeli, tetszetős elhelyezés b Két energiaoszlop egymásnak háttal is felállítható mm Mennyezeti keret A feszített szerelésű energiaoszlopok elláthatók egy öntapadó mennyezeti kerettel, az álmennyezeti nyílás széleinek eltakarására. b Elegáns megjelenés b Gyors és könnyű szerelés Praktikus mennyezeti rögzítés Könnyen, szerszám nélkül szerelhető, önzáró módon beállítható. b Könnyű és biztonságos szerelés b 400 mm munkaterület b A szerkezet nem zavarja a szerelvényeket Rugalmasság A szabadon álló energiaoszlop stabil tartólábbal és egy hajlékony kábelvezető csővel rendelkezik. b Az energiaoszlopok könynyen elmozdíthatók, optimális irodai elrendezés alakítható ki b 1,5 méteres mozgási sugár F75
