1 TERVEZÉS Az alhálózat kiépítése Az alhálózat kiépítése (fôként F/UTP segítségével kialakítva) jelenti a munkahelyet és az állószekrényt összekötô hálózati infrastruktúrát. MIT MOND A SZABVÁNY > Az EN szabvány Az EN szabvány egyfajta alrendszerként definiálja a gerinchálózathoz képest. Az alhálózat az emeleti elosztótól (más néven al-elosztótól) indul és a közvetlenül vagy közvetetten csatlakoztatott végsô csatlakozóaljzatoknál ér véget. Az alhálózat az alábbi összetevôkbôl áll: - kábelek, - a kábelekhez kötôdô csatlakozási pontok (RJ45) a rendezô rack egységben, - bizonyos esetekben konszolidációs pontok (vagy más néven helyi elosztódobozok), - RJ45-ös csatlakozóaljzatok. > Csillagpontos kábelezés Elosztó Munkahely A gerinchálózat kiépítéséhez hasonló módon célszerû, ha az alhálózat kiépítésénél is a meglévô és jövôbeli alkalmazásokat teljes mértékben figyelembe vesszük. > Optikai szálas összeköttetések Amikor az összeköttetés hosszúsága 90 m feletti, akkor al-elosztót kell alkalmazni, vagy pedig optikai kábel segítségével kell kiépíteni az összeköttetést. Az optikai szálas összeköttetések azt is lehetôvé teszik, hogy optikai csatlakozókkal lássuk el a nagyobb teljesítményt igénylô munkahelyeket (lásd 12. oldal), amelyek nagyobb sávszélességet, illetve a szolgáltatások magas rendelkezésre állását igénylik. 36

2 Gerinchálózat Csatorna Kategória Optika Munkahely Al-elosztó Wi-Fi [ DEFINÍCIÓK oldal] > Az alhálózati összeköttetések hosszúsága (az EN szabvány szerint) Elôször is meg kell különböztetnünk egymástól a csatorna és az állandó összeköttetés fogalmát. Az utóbbi esetben valamennyi összetevôt figyelembe vesszük, amely a patch panelt a végsô csatlakozóaljzathoz kapcsolja. A csatorna ehhez képest azt jelenti, hogy a fentieket kiegészítik a patch kábelek és egyéb berendezések. A LEGRAND RENDSZEREK A rendszerek magukba foglalják a létesítés összes alkotóelemét, a rendezôpaneltôl a csatlakozóaljzatig. Rendelkezésre állnak az 5e és 6 kategóriákba tartozó LCS rendszerek, illetve az LCS 10 Giga rendszer. L1: patch kábel L2: állandó összeköttetés Csavart érpáras kábelek U/UTP, F/UTP, SF/UTP vagy S/FTP. Patch kábelek és felhasználói kábelek. Patch panelek, telefonos panelek, blokkok (RJ45, telefon, PoE, Switch, TV ). L3: berendezés kábele Helyi elosztódobozok (vagy másnéven konszolidációs pontok) lásd. 39. oldal Csatorna: L1 + L2 + L3 Általános eset: L1 < 5 m L2 < 90 m L3 < 5 m L1 + L3 < 10 m L1 + L2 + L3 < 100 m RJ45 csatlakozó aljzatok, Wi-Fi hozzáférési pont egységek. A RENDSZER TELJESÍTMÉNYE ÉS GARANCIÁJA Egyedülálló kábelezési rendszer. Az összetevôk kategóriájától függetlenül: megbízhatóság, biztonság és gyors telepíthetôség. A kategóriák a színjelzések segítségével azonnal felismerhetôek, így a karbantartási mûveletek és a mûszaki beavatkozások biztonságosan elvégezhetôek. 25év RENDSZER- GARANCIA A patch panelektôl a csatlakozóaljzatig, 20 éves és 25 éves rendszer garancia kérhetô. 37

3 TERVEZÉS Az alhálózat kiépítése (folytatás) MIT MOND A SZABVÁNY > Az EN szabvány Az alhálózati kábelezések többsége arról szól, hogy az informatikai rendezôszekrényeket közvetlenül összekötjük az RJ45-ös csatlakozóaljzatokkal. Alhálózat Emeleti rendezôszekrény A szabványban szerepel ugyanakkor két további eset, amely az összeköttetést rugalmasabbá teszi: Konszolidációs pont (vagy más néven helyi elosztódoboz) - Összeköttetés > 15 méter. - Maximum 12 munkahelynél. - Hozzáférhetôség (burkolólap/plafon). 12 darab összeköttetésig 15 m A KIALAKÍTÁS FÔ SZABÁLYAI > Erôsáram és gyengeáram Lehetnek közös tartószerkezeteken. Ha a kábeleket kábelcsatornában, vagy profilozott csövekben vezetik, akkor az erôsáramú kábeleket a VDI kábelektôl elválasztva, az alsó kábelezési keresztmetszetben kell elvezetni. A csatlakozási pontot is abban a kábelezési keresztmetszetben kell elhelyezni ahol a kábel fut. > A kábelek közötti távolságok A távolságnak állandónak kell lennie a kábelvezetés teljes hosszán. Ha az erôsáramú és a gyengeáramú kábelek nem láthatóak (álpadlózat, álmennyezet), akkor az F/UTP, U/FTP esetén legalább 5 cm távolságot kell tartani (U/UTP esetén: 20 cm). Ha a kábeleket süllyesztett módon vagy védôcsôben vezetik, akkor az említett vezetôket külön kell vezetni. Legalább 5 cm Alhálózat - helyi elosztódoboz Több felhasználós kommunikációs csatlakozóaljzat - Vezeték < 20 méter. - Maximum 12 munkahelynél. Alhálózat 12 darab összeköttetésig Vezeték < 20 m MIRE ÜGYELJÜNK TELEPÍTÉSKOR - A kábel legörgetéshez használjunk kábelgörgetôt. - A felgörgetés belsô átmérôje legyen legalább 1 méter. - A rögzítô bilincseket ne szorítsuk meg: a kábelnek könnyen mozgathatónak kell maradnia. - Ne lépjünk rá a kábelekre, illetve ne pakoljunk rájuk nehéz tárgyakat. - Az éles törést kerüljük el. - Kábelt ne rángatással, ostorozással szabadítsunk ki. 38

4 Elektromágneses kompatibilitás Görbületi sugár [ DEFINÍCIÓK oldal] A LEGRAND TERMÉK MEGOLDÁSOK > Helyi elosztódoboz Segítségével a gyengeáramú rendszereket 1-12 darab RJ45-ös csatlakozó aljzattal szerelt zónákra bonthatjuk szét. A doboz központosítja az összeköttetéseket, és ezen keresztül garantálja a rugalmasságot és a létesítmény fejlôdôképességét (bôvíthetôségét). További csatlakozóaljzatok bekötése gyorsan megvalósulhat azzal, hogy egy összekötô kábelt helyezünk a doboz és a csatlakozóaljzat közé. > Az integrációs megoldások Az áramfajták elválasztása, a görbületi sugarak, az elektromágneses kompatibilitási szabályok, a Mosaic készülékek és szerelvények integrációs megoldásai garantálják, hogy a kivitelezés a szakma aranyszabályai szerint történhessen. A falon A földön Példa 4 vonalas létesítményre, amely jövôbeli bôvítésre vár Álpadlózat, vagy álmennyezet esetére. A plafonon keresztül A közelben 39

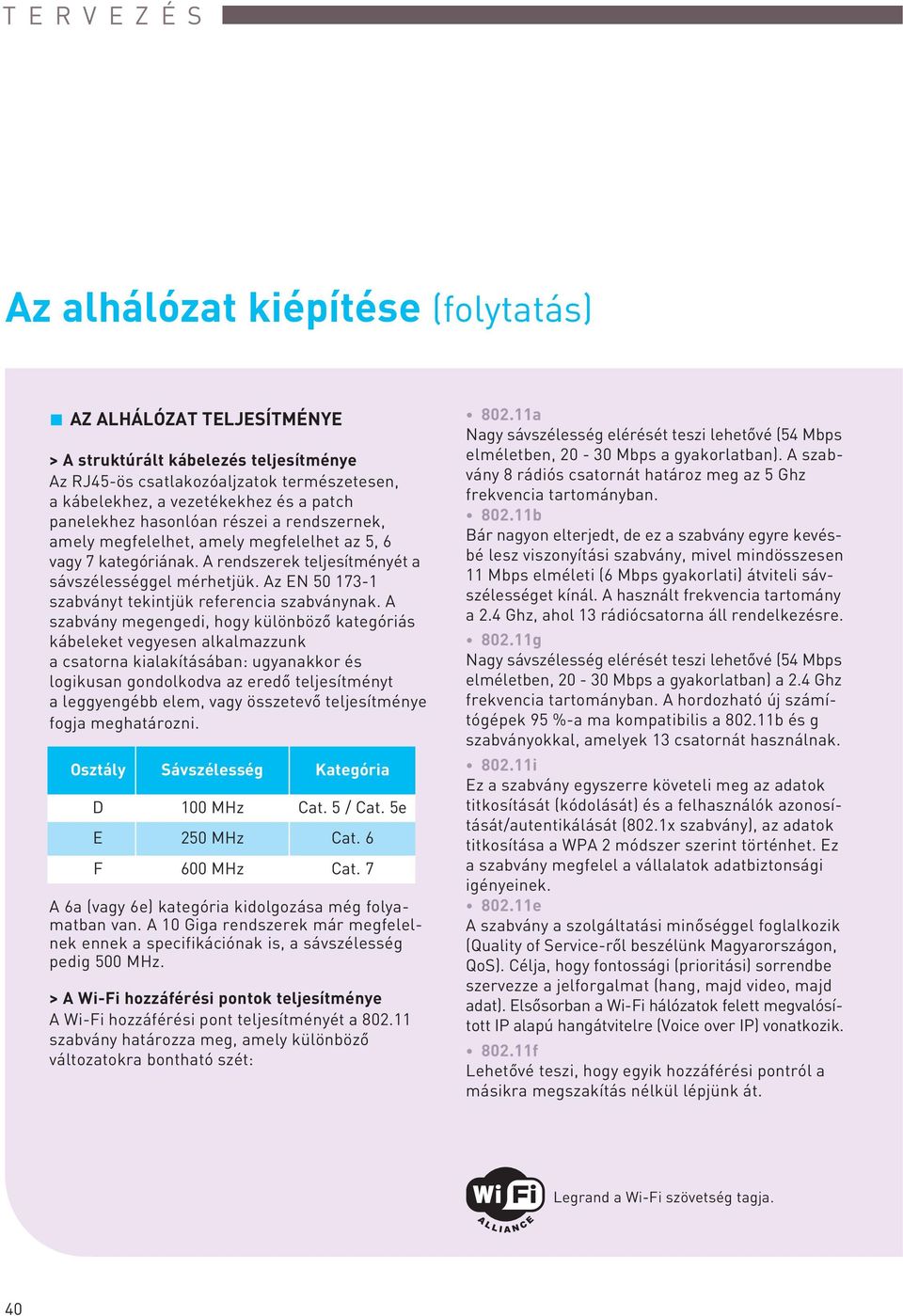

5 TERVEZÉS Az alhálózat kiépítése (folytatás) AZ ALHÁLÓZAT TELJESÍTMÉNYE > A struktúrált kábelezés teljesítménye Az RJ45-ös csatlakozóaljzatok természetesen, a kábelekhez, a vezetékekhez és a patch panelekhez hasonlóan részei a rendszernek, amely megfelelhet, amely megfelelhet az 5, 6 vagy 7 kategóriának. A rendszerek teljesítményét a sávszélességgel mérhetjük. Az EN szabványt tekintjük referencia szabványnak. A szabvány megengedi, hogy különbözô kategóriás kábeleket vegyesen alkalmazzunk a csatorna kialakításában: ugyanakkor és logikusan gondolkodva az eredô teljesítményt a leggyengébb elem, vagy összetevô teljesítménye fogja meghatározni. Osztály Sávszélesség Kategória D 100 MHz Cat. 5 / Cat. 5e E 250 MHz Cat. 6 F 600 MHz Cat. 7 A 6a (vagy 6e) kategória kidolgozása még folyamatban van. A 10 Giga rendszerek már megfelelnek ennek a specifikációnak is, a sávszélesség pedig 500 MHz. > A Wi-Fi hozzáférési pontok teljesítménye A Wi-Fi hozzáférési pont teljesítményét a szabvány határozza meg, amely különbözô változatokra bontható szét: a Nagy sávszélesség elérését teszi lehetôvé (54 Mbps elméletben, Mbps a gyakorlatban). A szabvány 8 rádiós csatornát határoz meg az 5 Ghz frekvencia tartományban b Bár nagyon elterjedt, de ez a szabvány egyre kevésbé lesz viszonyítási szabvány, mivel mindösszesen 11 Mbps elméleti (6 Mbps gyakorlati) átviteli sávszélességet kínál. A használt frekvencia tartomány a 2.4 Ghz, ahol 13 rádiócsatorna áll rendelkezésre g Nagy sávszélesség elérését teszi lehetôvé (54 Mbps elméletben, Mbps a gyakorlatban) a 2.4 Ghz frekvencia tartományban. A hordozható új számítógépek 95 %-a ma kompatibilis a b és g szabványokkal, amelyek 13 csatornát használnak i Ez a szabvány egyszerre követeli meg az adatok titkosítását (kódolását) és a felhasználók azonosítását/autentikálását (802.1x szabvány), az adatok titkosítása a WPA 2 módszer szerint történhet. Ez a szabvány megfelel a vállalatok adatbiztonsági igényeinek e A szabvány a szolgáltatási minôséggel foglalkozik (Quality of Service-rôl beszélünk Magyarországon, QoS). Célja, hogy fontossági (prioritási) sorrendbe szervezze a jelforgalmat (hang, majd video, majd adat). Elsôsorban a Wi-Fi hálózatok felett megvalósított IP alapú hangátvitelre (Voice over IP) vonatkozik f Lehetôvé teszi, hogy egyik hozzáférési pontról a másikra megszakítás nélkül lépjünk át. Legrand a Wi-Fi szövetség tagja. 40

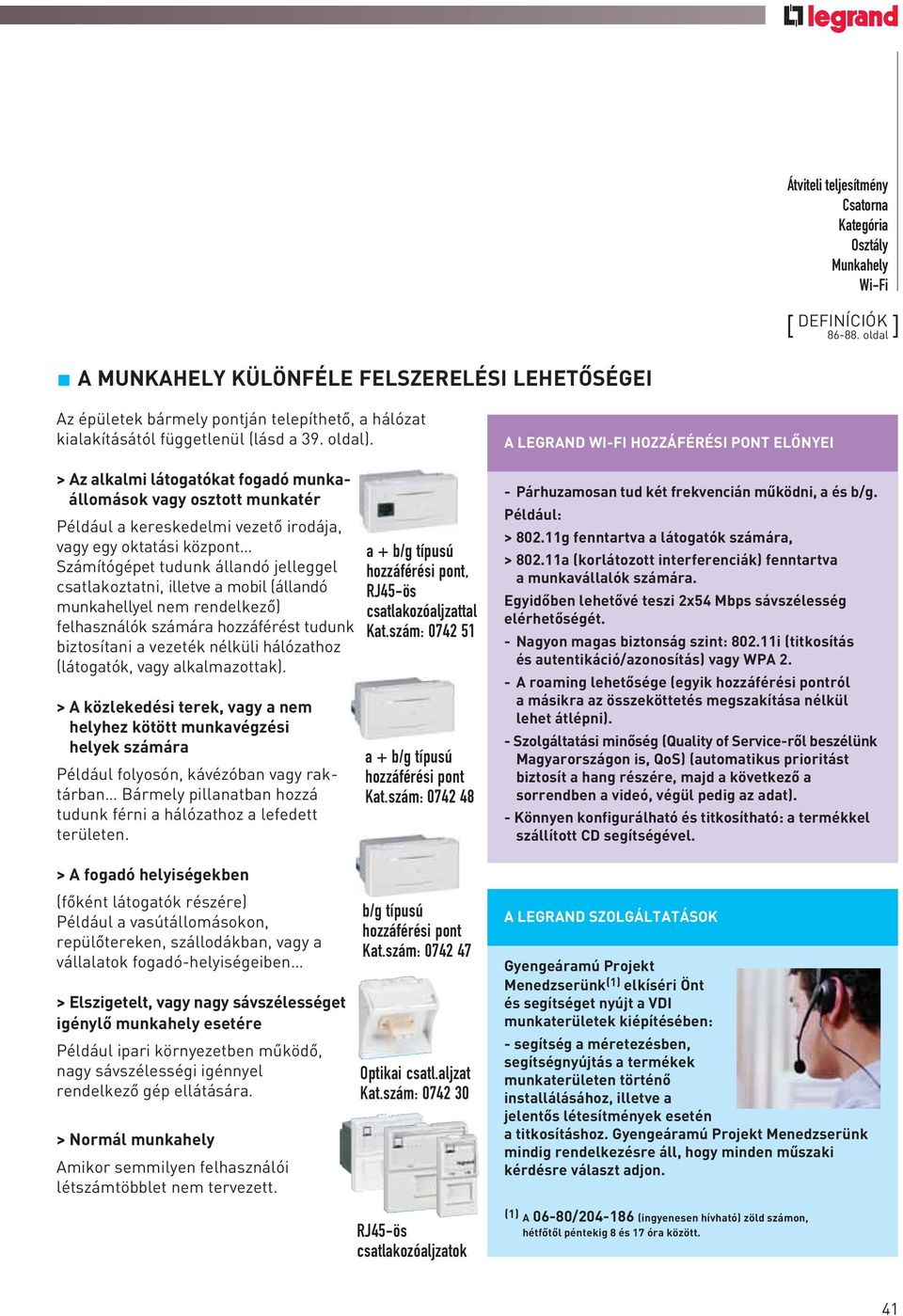

6 Átviteli teljesítmény Csatorna Kategória Osztály Munkahely Wi-Fi [ DEFINÍCIÓK oldal] A MUNKAHELY KÜLÖNFÉLE FELSZERELÉSI LEHETÔSÉGEI Az épületek bármely pontján telepíthetô, a hálózat kialakításától függetlenül (lásd a 39. oldal). > Az alkalmi látogatókat fogadó munkaállomások vagy osztott munkatér Például a kereskedelmi vezetô irodája, vagy egy oktatási központ Számítógépet tudunk állandó jelleggel csatlakoztatni, illetve a mobil (állandó munkahellyel nem rendelkezô) felhasználók számára hozzáférést tudunk biztosítani a vezeték nélküli hálózathoz (látogatók, vagy alkalmazottak). > A közlekedési terek, vagy a nem helyhez kötött munkavégzési helyek számára Például folyosón, kávézóban vagy raktárban Bármely pillanatban hozzá tudunk férni a hálózathoz a lefedett területen. a + b/g típusú hozzáférési pont, RJ45-ös csatlakozóaljzattal Kat.szám: a + b/g típusú hozzáférési pont Kat.szám: A LEGRAND WI-FI HOZZÁFÉRÉSI PONT ELÔNYEI - Párhuzamosan tud két frekvencián mûködni, a és b/g. Például: > g fenntartva a látogatók számára, > a (korlátozott interferenciák) fenntartva a munkavállalók számára. Egyidôben lehetôvé teszi 2x54 Mbps sávszélesség elérhetôségét. - Nagyon magas biztonság szint: i (titkosítás és autentikáció/azonosítás) vagy WPA 2. - A roaming lehetôsége (egyik hozzáférési pontról a másikra az összeköttetés megszakítása nélkül lehet átlépni). - Szolgáltatási minôség (Quality of Service-rôl beszélünk Magyarországon is, QoS) (automatikus prioritást biztosít a hang részére, majd a következô a sorrendben a videó, végül pedig az adat). - Könnyen konfigurálható és titkosítható: a termékkel szállított CD segítségével. > A fogadó helyiségekben (fôként látogatók részére) Például a vasútállomásokon, repülôtereken, szállodákban, vagy a vállalatok fogadó-helyiségeiben > Elszigetelt, vagy nagy sávszélességet igénylô munkahely esetére Például ipari környezetben mûködô, nagy sávszélességi igénnyel rendelkezô gép ellátására. > Normál munkahely Amikor semmilyen felhasználói létszámtöbblet nem tervezett. b/g típusú hozzáférési pont Kat.szám: Optikai csatl.aljzat Kat.szám: RJ45-ös csatlakozóaljzatok A LEGRAND SZOLGÁLTATÁSOK Gyengeáramú Projekt Menedzserünk (1) elkíséri Önt és segítséget nyújt a VDI munkaterületek kiépítésében: - segítség a méretezésben, segítségnyújtás a termékek munkaterületen történô installálásához, illetve a jelentôs létesítmények esetén a titkosításhoz. Gyengeáramú Projekt Menedzserünk mindig rendelkezésre áll, hogy minden mûszaki kérdésre választ adjon. (1) A 06-80/ (ingyenesen hívható) zöld számon, hétfôtôl péntekig 8 és 17 óra között. 41

7 TERVEZÉS Az alhálózat kiépítése (folytatás) POWER OVER ETHERNET INJEKTORRAL MÛKÖDÔ WI-FI HOZZÁFÉRÉSI PONT TELEPÍTÉSI ELVEI Patch panel 48V tápellátás INJECTEUR POE Az 1 portos PoE speciális kialakítás: közvetlenül az RJ45 csatlakozóblokkon helyezkedik el. Továbbá a switch egységhez is csatlakozik. PoE injektor 230 V Switch 4 x RJ45 csatlakozóblokk POE MÛKÖDÉSE A PoE injektor minden egyes ellátni kívánt hozzáférési pont egységéhez egy bemenettel és egy kimenettel rendelkezik. 48 V tápellátás : Adat : Teljesítmény Érpár 2 Érpár 3 Érpár 1 Érpár 4 A switch felôl érkezô adatok Az RJ45 csatlakozóblokk felé kimenet A PoE kilépési pontján a csavart érpár szállítja az információt és a tápfeszültséget (48 V) annak érdekében, hogy a hozzáférési pontot árammal, illetve adattal is ellássa. 42

8 Kategória Voice over IP Wi-Fi [ DEFINÍCIÓK oldal] > A Legrand Mosaic Wi-Fi hozzáférési pont egységek telepítésének szabályai A hozzáférési pontok telepíthetôek bármilyen tartóelemre, amely képes a Mosaic család termékeinek befogadására (kábelcsatornák, oszlopok, süllyesztô dobozok, padlódobozok ). Célszerû a hozzáférési pontot akadálymentes helyre felszerelni, hogy az antenna optimális sugárzását semmi ne zavarja. A Wi-Fi Mosaic sorozatba tartozó új hozzáférési pontok telepítésénél azonos logikát kell alkalmazni, mint az RJ45-ös csatlakozóaljzatok esetében. A két termék csatlakoztatása azonos. > A Power over Ethernet (PoE) injektorok Az Ethernet kapcsolat segítségével lehetôvé válik, hogy 12 hozzáférési pontig a csavart érpáron 48 Volt és adat kerüljön továbbításra. A PoE 1 portos, kat.száma: Egyetlen hozzáférési pont áramellátását teszi lehetôvé. A patch panel valamelyik bemeneti pontjára csatlakozik. Az 1 portos PoE segítségével helyet takarítunk meg a szekrény belsejében, továbbá a kábelezés költsége is csökkenthetô. A PoE 4 portos, kat.száma: darab hozzáférési pont táplálását teszi lehetôvé. A helyfoglalása azonos, a 4 csatlakozóaljzattal rendelkezô RJ45-ös csatlakozóblokkéval. Csatlakoztatása olyan mint az RJ45-ös csatlakozóaljzaté Csere esetén elegendô a meglévô RJ45 csatlakozóaljzatot kicserélni a Legrand hozzáférési pontra. Legalább Cat 5e kategóriának megfelelô U/UTP, F/UTP, SF/UTP vagy S/FTP kábeleket alkalmazzunk. A PoE 12 portos, kat.száma: darab hozzáférési pont táplálását teszi lehetôvé. A PoE 24 portos, kat.száma: darab hozzáférési pont táplálását teszi lehetôvé. A 12 és 24 portos PoE egységek helyfoglalása azonos, az 1 U, 19 -os rendezôpanelek méretével. A hozzáférési pontokba integrált POE Modul lehetôvé teszi, hogy egyetlen kábellel lássuk el az RJ45-ös csatlakozóaljzatot és a Wi-Fi hozzáférési pontot is. MEGJEGYZÉS A kommunikációs igények fokozatos növekedése mellett a PoE lehetôvé teszi, hogy a VoIP igényeinek is megfeleljünk. 43

9 TERVEZÉS Kiválasztási táblázat KOMPLETT PATCH PANELEK ÜRES PATCH PANELEK ÉS KIEGÉSZÍTÔK 24 x RJ45 vagy 48 telefon részére Átvezetô panellel ellátva Üres patch panelek 1 U 2 U, 24 x RJ45 részére 1 U, 24 x RJ45 részére 2 U, 48 x RJ45 részére 10 Giga Cat. 6 Cat. 5 Telefon FTP STP UTP FTP STP UTP FTP STP / / FALI KÁBELEK PATCH KÁBELEK Kábeldob Kartondoboz Patch kábelek vagy felhasználói kábelek (100 Ohm ellenállás) 4 db érpár 305 m 4 db érpár 500 m 4 db érpár 305 m 0,3 m 0,6 m 1 m 2 m 3 m 5 m FTP - LCS 10 Giga F/UTP STP - S/FTP LCS 6 LCS 5 UTP - U/UTP FTP - F/UTP STP - U/FTP SFTP - SF/UTP UTP - U/UTP FTP - F/UTP STP - U/FTP SFTP - SF/UTP - LSZH : LSZH : LSZH : PVC : LSZH : PVC : LSZH : PVC : LSZH : PVC : LSZH : PVC : Újdonságokat lásd oldal! 44

10 LCS CSATLAKOZÓBLOKKOK POE PANELEK WI-FI HOZZÁFÉRÉSI PONT Informatikai, vagy telefonos blokkok (4 RJ45 vagy 8 telefonhoz) Beérkezô antenna jel elosztása RJ45 csatlakozón keresztül TV csatlakozók TV csatlakozók hang visszacsatolással 4xF csatlakozóblokk Switch blokk Vakfedélblokk PoE injektorok 1 U, 6 darab Wi-Fi 4+1 port 1 portos 4 portos hozzáférési pont részére (12 portos) 1 U 12 darab Wi-Fi hozzáférési pont részére (24 portos) RJ45 csatlakozóaljzattal a/b/g b/g HELYI ELOSZTÓDOBOZOK MOSAIC CSATLAKOZÓALJZATOK Üres elosztódobozok Komplett elosztódobozok 8 db csatlakozóval felszerelve 12 db csatlakozóval felszerelve Vegyes patch kábelek (RJ 45 - lecsupaszított) 8 m 15 m 20 m 1 csatlakozóaljzat, 1 modul RJ 45 1 csatlakozóaljzat, 2 modul 2 csatlakozóaljzat, 2 modul Duplex ST Optika Duplex SC Duplex LC Zamak Zamak (1) Optikai rendezôfiók és patch kábelek, lásd 33. oldal Újdonságokat lásd oldal! 45

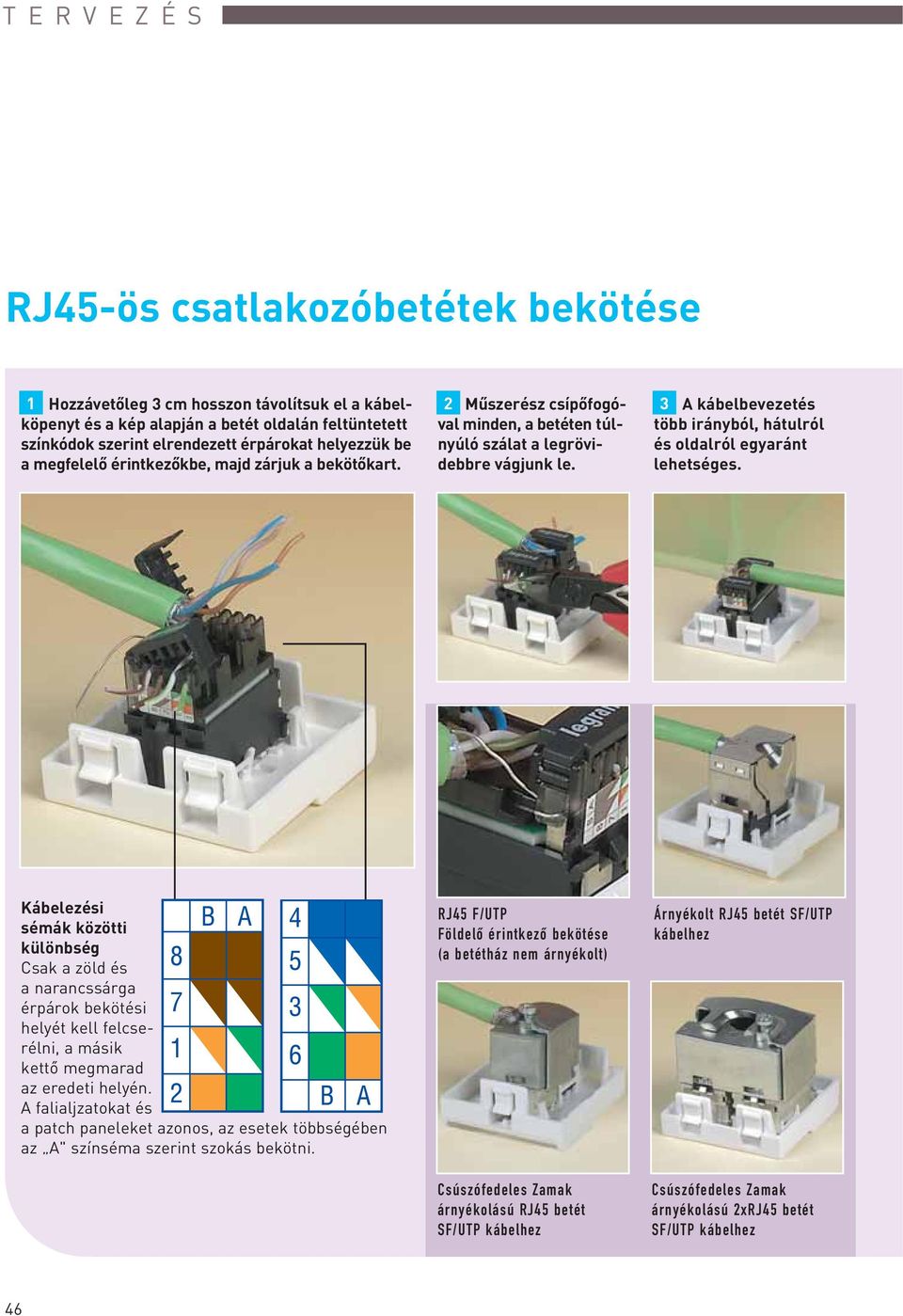

11 TERVEZÉS RJ45-ös csatlakozóbetétek bekötése 1 Hozzávetôleg 3 cm hosszon távolítsuk el a kábelköpenyt 2 Mûszerész csípôfogóval 3 A kábelbevezetés és a kép alapján a betét oldalán feltüntetett színkódok szerint elrendezett érpárokat helyezzük be a megfelelô érintkezôkbe, majd zárjuk a bekötôkart. minden, a betéten túl- nyúló szálat a legrövidebbre vágjunk le. több irányból, hátulról és oldalról egyaránt lehetséges. Kábelezési sémák közötti különbség Csak a zöld és a narancssárga érpárok bekötési helyét kell felcserélni, a másik kettô megmarad az eredeti helyén. A falialjzatokat és a patch paneleket azonos, az esetek többségében az A" színséma szerint szokás bekötni. RJ45 F/UTP Földelô érintkezô bekötése (a betétház nem árnyékolt) Csúszófedeles Zamak árnyékolású RJ45 betét SF/UTP kábelhez Árnyékolt RJ45 betét SF/UTP kábelhez Csúszófedeles Zamak árnyékolású 2xRJ45 betét SF/UTP kábelhez 46

12 Kiválasztási táblázat (folytatás) FEDEZZE FEL A VÁLASZTÉKOT ÉS ISMERJE MEG AZ ELÔÍRÁSOKAT... Galea TM Life Valena TM Oteo TM Cariva TM GALEA LIFE Keret és burkolat nélkül 1xRJ45 körmös 2xRJ45 körmös 1xRJ45 csavaros 2xRJ45 csavaros UTP LCS 6 FTP STP SFTP UTP LCS 5 FTP STP SFTP VALENA Keret nélkül, fehér Keret nélkül, elefántcsont Keret nélkül, fehér Keret nélkül, elefántcsont 1xRJ45 körmös 2xRJ45 körmös 1xRJ45 körmös 2xRJ45 körmös 1xRJ45 csavaros 2xRJ45 csavaros 1xRJ45 csavaros 2xRJ45 csavaros UTP LCS 6 FTP STP SFTP UTP LCS 5 FTP STP SFTP Komplett OTEO Keret nélkül 1xRJ45 2xRJ45 1xRJ45 2xRJ45 LCS 6 UTP FTP LCS 5 UTP FTP Keret nélkül, fehér CARIVA Keret nélkül, bézs 1xRJ45 2xRJ45 1xRJ45 2xRJ45 LCS6 UTP

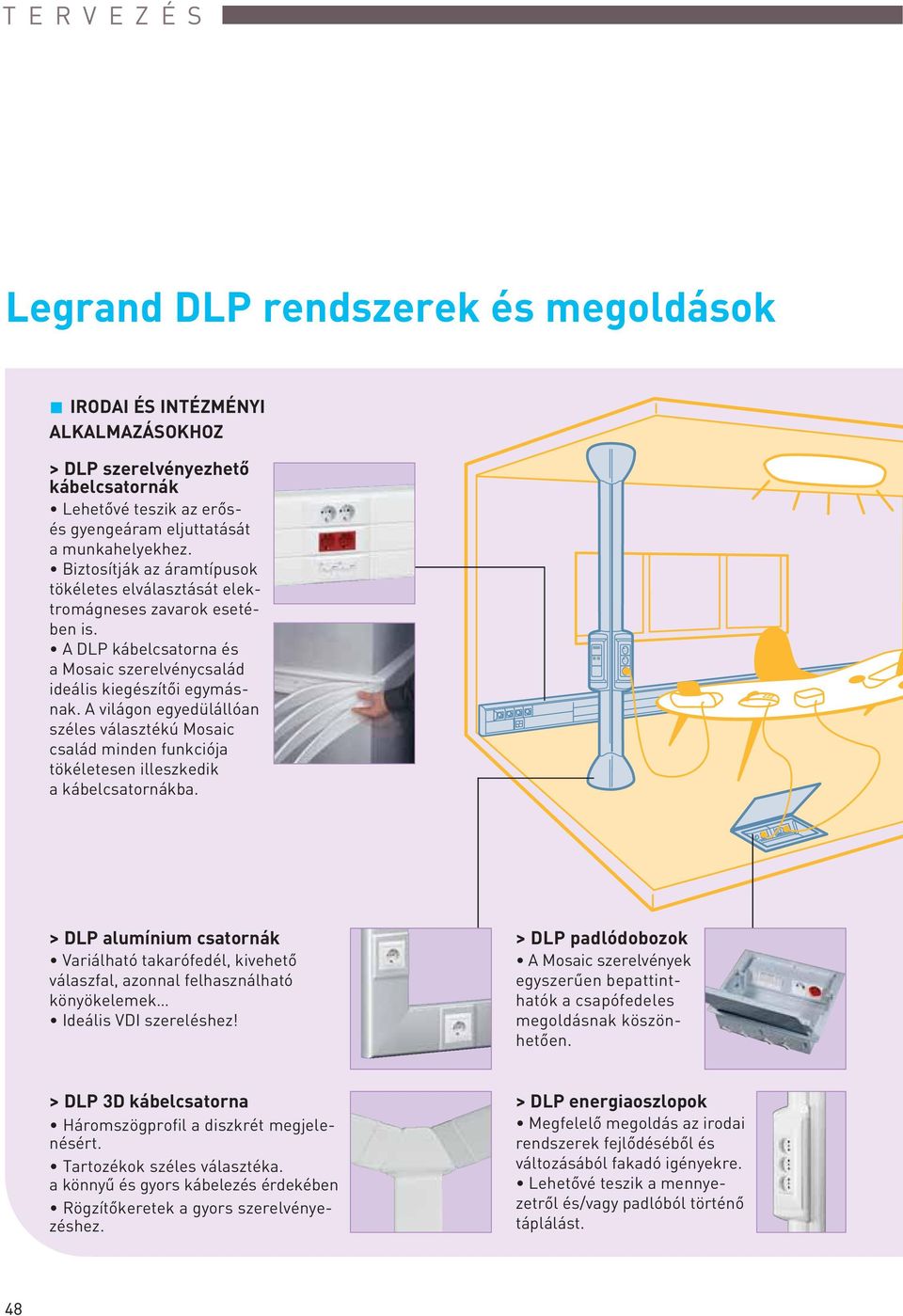

13 TERVEZÉS Legrand DLP rendszerek és megoldások IRODAI ÉS INTÉZMÉNYI ALKALMAZÁSOKHOZ > DLP szerelvényezhetô kábelcsatornák Lehetôvé teszik az erôsés gyengeáram eljuttatását a munkahelyekhez. Biztosítják az áramtípusok tökéletes elválasztását elektromágneses zavarok esetében is. A DLP kábelcsatorna és a Mosaic szerelvénycsalád ideális kiegészítôi egymásnak. A világon egyedülállóan széles választékú Mosaic család minden funkciója tökéletesen illeszkedik a kábelcsatornákba. > DLP alumínium csatornák Variálható takarófedél, kivehetô válaszfal, azonnal felhasználható könyökelemek Ideális VDI szereléshez! > DLP padlódobozok A Mosaic szerelvények egyszerûen bepattinthatók a csapófedeles megoldásnak köszönhetôen. > DLP 3D kábelcsatorna Háromszögprofil a diszkrét megjelenésért. Tartozékok széles választéka. a könnyû és gyors kábelezés érdekében Rögzítôkeretek a gyors szerelvényezéshez. > DLP energiaoszlopok Megfelelô megoldás az irodai rendszerek fejlôdésébôl és változásából fakadó igényekre. Lehetôvé teszik a mennyezetrôl és/vagy padlóból történô táplálást. 48

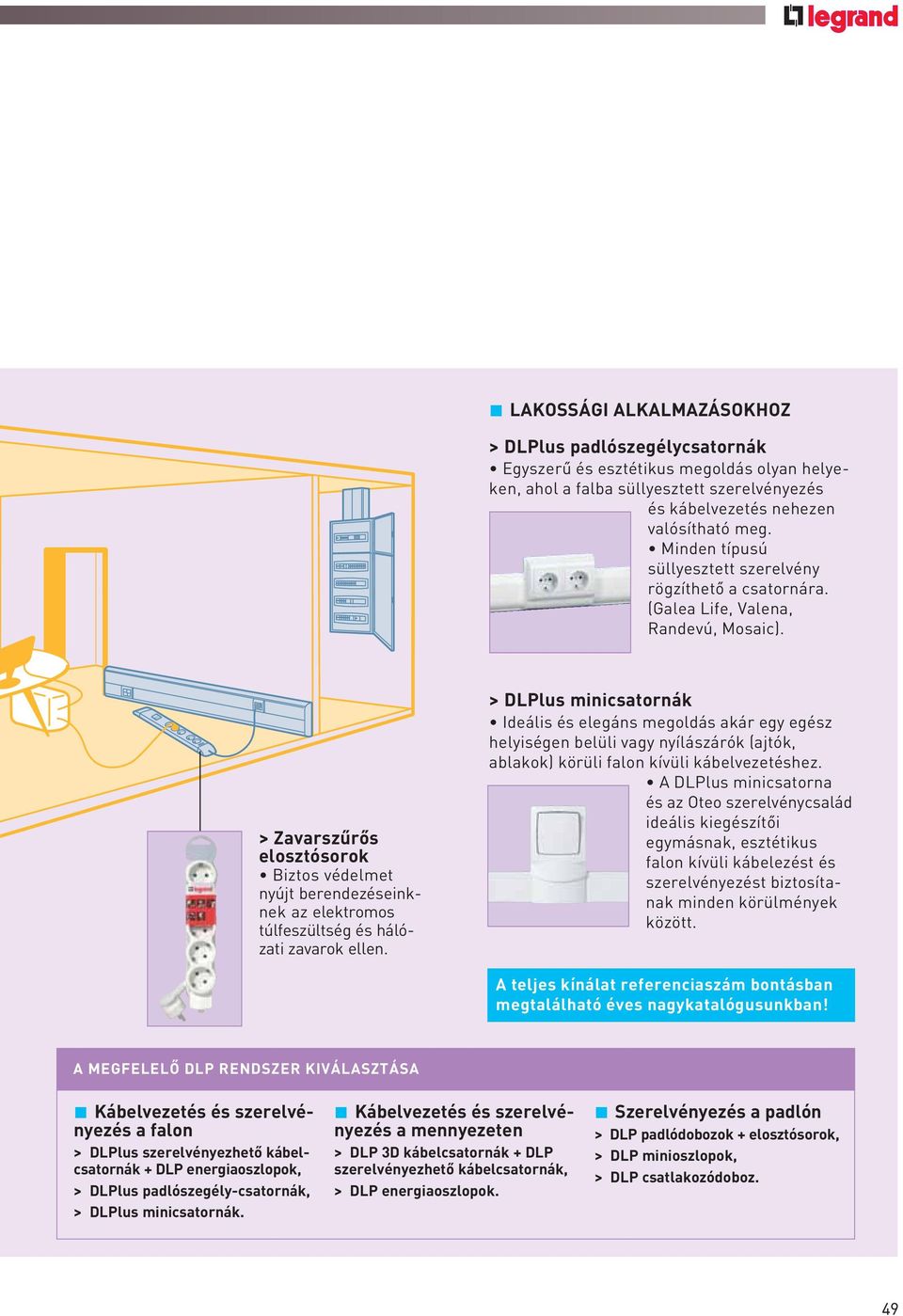

14 LAKOSSÁGI ALKALMAZÁSOKHOZ > DLPlus padlószegélycsatornák Egyszerû és esztétikus megoldás olyan helyeken, ahol a falba süllyesztett szerelvényezés és kábelvezetés nehezen valósítható meg. Minden típusú süllyesztett szerelvény rögzíthetô a csatornára. (Galea Life, Valena, Randevú, Mosaic). > Zavarszûrôs elosztósorok Biztos védelmet nyújt berendezéseinknek az elektromos túlfeszültség és hálózati zavarok ellen. > DLPlus minicsatornák Ideális és elegáns megoldás akár egy egész helyiségen belüli vagy nyílászárók (ajtók, ablakok) körüli falon kívüli kábelvezetéshez. A DLPlus minicsatorna és az Oteo szerelvénycsalád ideális kiegészítôi egymásnak, esztétikus falon kívüli kábelezést és szerelvényezést biztosítanak minden körülmények között. A teljes kínálat referenciaszám bontásban megtalálható éves nagykatalógusunkban! A MEGFELELÔ DLP RENDSZER KIVÁLASZTÁSA Kábelvezetés és szerelvényezés a falon > DLPlus szerelvényezhetô kábelcsatornák + DLP energiaoszlopok, > DLPlus padlószegély-csatornák, > DLPlus minicsatornák. Kábelvezetés és szerelvényezés a mennyezeten > DLP 3D kábelcsatornák + DLP szerelvényezhetô kábelcsatornák, > DLP energiaoszlopok. Szerelvényezés a padlón > DLP padlódobozok + elosztósorok, > DLP minioszlopok, > DLP csatlakozódoboz. 49

15 TERVEZÉS Kiválasztási táblázat csatornákhoz és kiegészítôkhöz (Egyébb méretû és felosztású DLP igény esetén keresse az adott évben érvényes Legrand katalógus megfelelô oldalait!) >>> DLP SZERELVÉNYEZHETÔ KÁBELCSATORNA-RENDSZER Kiválaszási jellemzôk DLP csatorna és kiegészítôk Hajlékony fedél Takaróelem Takaróelem fedélhez csatornához Fedéltartó nélkül Válaszfal Végzáró Belsô könyök Csatornatest Kábelrögzítô Fedéltartóval Csatornához Méret (mm) Rekeszek száma Fedél (mm) 80x50 1 1x x50 1 1x x65 1 1x x50 2 2x x (1) 150x65 2 2x x x (1) 195x65 2 2x x x (1) 3 1x40+2x (1) Belsô könyök: tartalmazza az alsó, felsô és középsô könyököt is! x (2) Külsô könyök: tartalmazza az alsó, felsô és középsô könyököt is! x (1) >>> DLP ALUMÍNIUM KÁBELCSATORNA-RENDSZER Kiválaszási jellemzôk Alumínium DLP és kiegészítôk Merev fedél Takaróelem fedélhez Takaróelem csatornához Fedéltartó nélkül Válaszfal Csatornatest Fedéltartóval Végzáró Belsô könyök Méret (mm) Rekeszek száma Fedél (mm) 105x50 1 1x x65 1 1x x50 2 2x x x65 2 2x x x50 2 2x x x65 2 2x x >>> ENERGIAOSZLOPOK, >>> PADLÓDOBOZOK FÉLOSZLOPOK ÉS MINIOSZLOPOK Megnevezés Kat.szám. Rekeszek száma H (m) Kat.szám Batik padlódobozok álpadlóhoz, emelt padlóhoz Négyrekeszes oszlop 2, Négy férôhelyes padlódoboz, szônyeghez alkalmas fedéllel Négy férôhelyes padlódoboz, rozsdamentes acélfedéllel Négyrekeszes oszlop 3, Nyolc férôhelyes padlódoboz, szônyeghez alkalmas fedéllel Féloszlop két rekesszel 2, Nyolc férôhelyes padlódoboz, rozsdamentes acélfedéllel Batik padlódobozok betonpadlóhoz Féloszlop két rekesszel 3, Négy férôhelyes süllyesztett padlódoboz Minioszlop négy rekesszel 0, Négy férôhelyes keret, szônyeghez alkalmas fedéllel Alumínium energiaoszlop 2, Négy férôhelyes keret, rozsdamentes acélfedéllel Alumínium energiaoszlop 3, Nyolc férôhelyes süllyesztett padlódoboz Nyolc férôhelyes keret, szônyeghez alkalmas fedéllel Minienergiaoszlop 0, Nyolc férôhelyes keret, rozsdamentes acélfedéllel

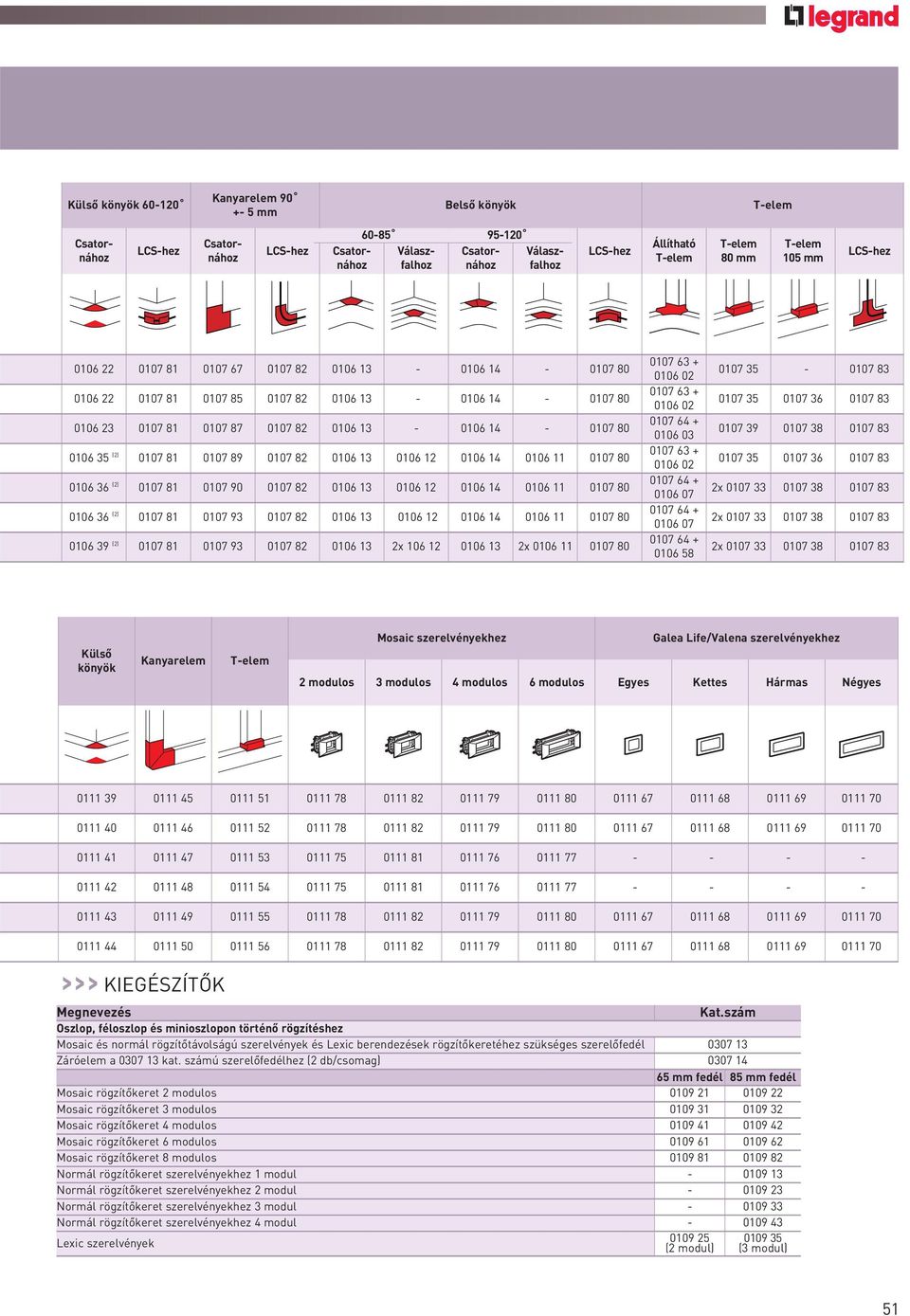

16 Külsô könyök Kanyarelem mm Belsô könyök T-elem LCS-hez LCS-hez Csatornához Csatornához Csatornához Válaszfalhoz Csatornához Válaszfalhoz LCS-hez Állítható T-elem T-elem 80 mm T-elem 105 mm LCS-hez (2) (2) (2) (2) x x x x x Külsô könyök Kanyarelem T-elem Mosaic szerelvényekhez Galea Life/Valena szerelvényekhez 2 modulos 3 modulos 4 modulos 6 modulos Egyes Kettes Hármas Négyes >>> KIEGÉSZÍTÔK Megnevezés Kat.szám Oszlop, féloszlop és minioszlopon történô rögzítéshez Mosaic és normál rögzítôtávolságú szerelvények és Lexic berendezések rögzítôkeretéhez szükséges szerelôfedél Záróelem a kat. számú szerelôfedélhez (2 db/csomag) mm fedél 85 mm fedél Mosaic rögzítôkeret 2 modulos Mosaic rögzítôkeret 3 modulos Mosaic rögzítôkeret 4 modulos Mosaic rögzítôkeret 6 modulos Mosaic rögzítôkeret 8 modulos Normál rögzítôkeret szerelvényekhez 1 modul Normál rögzítôkeret szerelvényekhez 2 modul Normál rögzítôkeret szerelvényekhez 3 modul Normál rögzítôkeret szerelvényekhez 4 modul Lexic szerelvények (2 modul) (3 modul) 51
