3 Tyco Electronics Bemutatása Eladás:14,8 milliárd dollár Alkalmazottak:96 ezer f 234 gyár, 54 országban Több mint 100 országban 100 ezer vásárló 3.oldal /

4 AMP NETCONNECT Bemutatása A strukturált réz és s optikai hálózatok h stratégiai üzletága 4.oldal /

5 AMP NETCONNECT - Referenciák 5.oldal /

6 2. AMP Netconnect értékesítési modell

7 AMP NETCONNECT - Magyarországon Önálló képviselet: - Endrész Viktor mszaki tanácsadó - Fürst Ádám mérnök konzulens - Kissné Gulyás Eszter bels értékesít 7.oldal /

8 Értékesítési modell AMP NETCONNECT gyártói képviselet Feladatunk: mszaki támogatás (tervezk, viszonteladók, disztribútorok támogatása) Kereskedelmi tevékenységet csak disztribútorokon és viszonteladókon keresztül végzünk! Tevékenységek: - Projektárak - Mszaki támogatás - Tanfolyamok, képzések 8.oldal /

9 3. Strukturált hálózat a biztonságtechnika szolgálatában

10 Élettartam - beruházás összehasonlítása Kábelezés Electronics 30.7% Fire & Security 29.0% Aktív eszköz PC Software Healthcare 23.9% Engineered Products & Services 16.4% Évek $ 10.oldal /

11 Miért fontos a strukturált hálózat? Eddig maximum a kábelek voltak strukturáltak, de! Az IP világ lassan hangsúlyossá válik a biztonságtechnikában Egységes hálózat szükséges az IP-s rendszerekhez 11.oldal /

12 Egységes hálózat Egységes modern hálózatot a rendszereknek, mert fontos az biztonság átláthatóság kezelhetség bvíthetség menedzselhetség 12.oldal /

13 Megoldásaink

14 Hagyományos megoldások BASE-T A strukturált hálózat egy hosszú távú beruházás: Legkevesebb 10 év! BASE-T 1000BASE-T 10GBASE-T 2020?? 14.oldal /

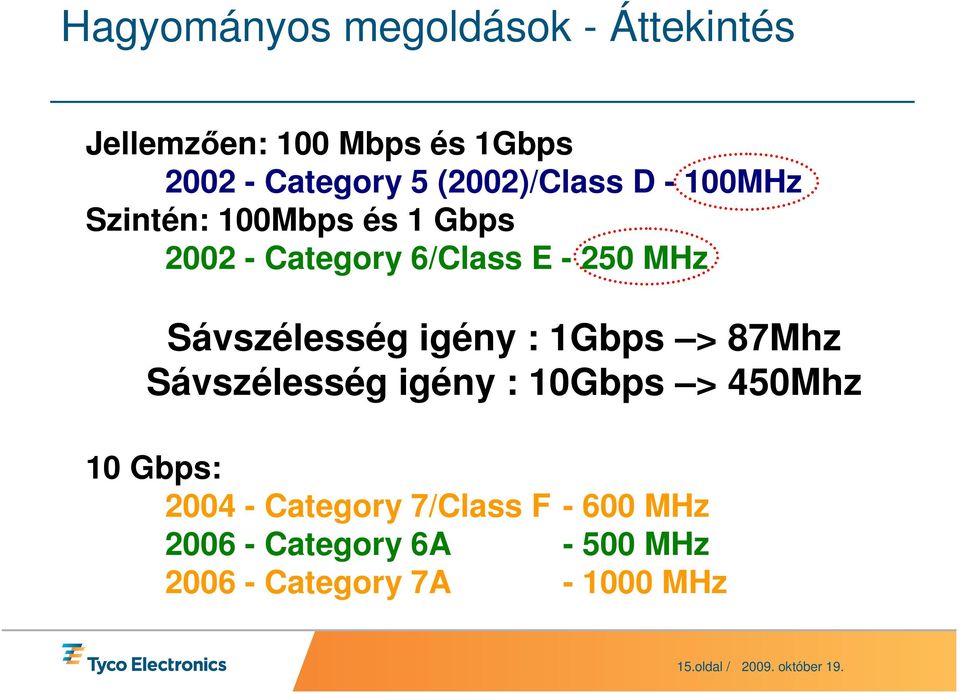

15 Hagyományos megoldások - Áttekintés Jellemzen: 100 Mbps és 1Gbps Category 5 (2002)/Class D - 100MHz Szintén: 100Mbps és 1 Gbps Category 6/Class E MHz Sávszélesség igény : 1Gbps > 87Mhz Sávszélesség igény : 10Gbps > 450Mhz 10 Gbps: Category 7/Class F MHz Category 6A MHz Category 7A MHz 15.oldal /

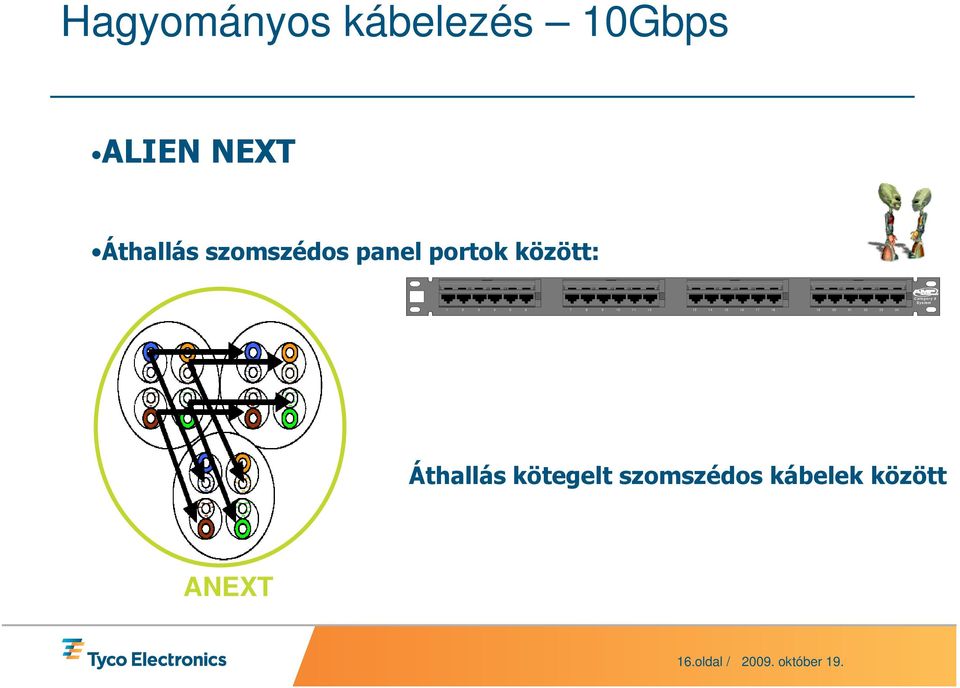

16 Hagyományos kábelezés 10Gbps Category 6 S ystem ANEXT 16.oldal /

17 Hagyományos kábelezés 10Gbps!"# $"%!&'( 17.oldal /

18 ACO - Iroda másképp

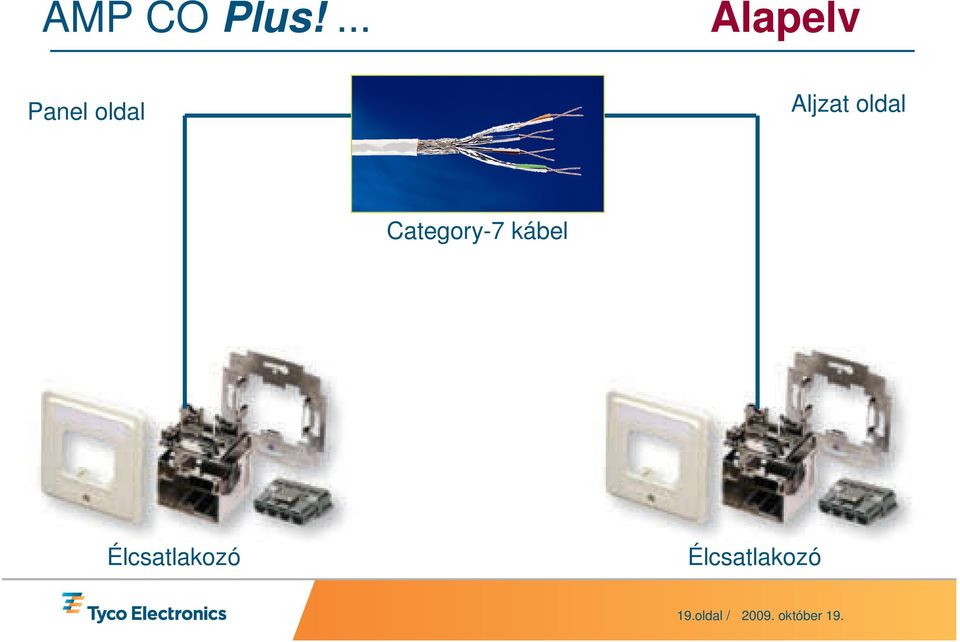

19 AMP CO Plus!... Alapelv Panel oldal Aljzat oldal Category-7 kábel Élcsatlakozó Élcsatlakozó 19.oldal /

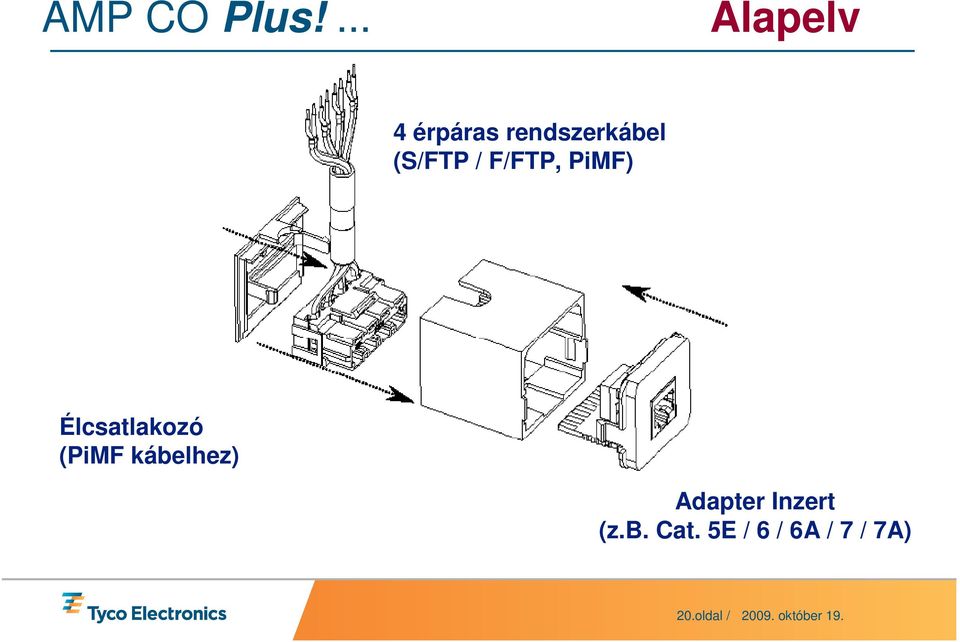

20 AMP CO Plus!... Alapelv 4 érpáras rendszerkábel (S/FTP / F/FTP, PiMF) Élcsatlakozó (PiMF kábelhez) Adapter Inzert (z.b. Cat. 5E / 6 / 6A / 7 / 7A) 20.oldal /

21 AMP CO Plus!... Rugalmas kiépítés 21.oldal /

22 Munkahelyek Egy munkahely lehetséges eszközigénye: - Számítógép: 1 db RJ45 port (GBit v. 100MBit) - Telefon: 1 db RJ45 port (analóg v. digitális) - IP Telefon: Számítógép portját használja - Fax: 1 db RJ45 port (analóg) - Nyomtató: 1 db RJ45 port (GBit v. 100MBit) - Kábel TV: 1 db koax csatlakozó - Tartalék: 1 db RJ45 port (GBit v. 100MBit) 22.oldal /

23 ACO Rendszer Költséghatékonyság )'*+'$ 23.oldal /

24 ,%! -) 24.oldal /

25 ,%! -) 25.oldal /

26 Adatközpontok

27 MPO Alkalmazások Tömöríti az optikai szálakat (LC, SC, ST, MT-RJ and MU) Standard Patchcord MPO cassette Multi-Fiber trunk MPO cassette Standard Patchcord 27.oldal /

28 MPO 28.oldal /

29 MPO MPO gerinc MPO eszközcsatlakozók 29.oldal /

30 MPO - 30.oldal /

31 MPO Moduláris MPO optikai megoldások: 1. Hetekrl napokra csökkenti a kivitelezés idejét 2. A telepítés költsége jelentsen kisebb 3. Egyszer bvítési lehetség, akár mködés közben 4. A csatlakozó felületek könnyen cserélhetk 31.oldal /

32 MRJ21 Az MRJ 21: nagysrség Gigabit megoldás Gigabit Ethernet adatátvitelt tesz lehetvé Az MRJ 21 rendszer hatékonyabban kezeli ezeket az alkalmazásokat az RJ45 vagy RJ21 felületnél, a nagyobb portsrségnek köszönheten. 32.oldal /

33 MRJ21 Elszerelt és tesztelt moduláris kábelszerelvények Teljes kapcsolati lehetségek MRJ21, RJ45, RJ21 Támogatott hosszok 0,5-tl 100 méterig (ISO 11801/EN csatorna) Elszerelt és tesztelt csatlakozók Dupla portsrség, szabványos csatlakozók Moduláris, rugalmas és könnyen változtatható kábelezési megoldás 33.oldal /

34 Biztonsági csatlakozók

35 .! RJ45 Secure Cat-6 árnyékolt és árnyékolatlan kivitel 6 egyedülálló kulcs funkció (színkódolt) SL Design 35.oldal /

36 .! MT-RJ Secure Különböz színkódolás Standard panelbe illeszked kivitel AMPTRAC kompatibilis 36.oldal /

37 Kábelmenedzsment

38 Kábelmenedzsment Ismersnek tnik? Nincs rendszer a patch-elésben Nincs dokumentálás Használaton kívüli patch kábelek bedugva Másfélszeres üzemeltetési id 38.oldal /

39 Kábelmenedzsment Függleges kábelterelk döntött panellel kombinálva Láthatóvá teszi a panelek feliratozását A vízszintes kábelterelk kikerülnek ezért nagyobb a portsrség Meggyorsítja a patch kábelek áthelyezését, ezért kevesebb az üzemeltetési id 39.oldal /

40 Kábelmenedzsment Nagysrség Kikerülnek a vizsszintes panelek Rack igény: 800mm Réz és optikai patch kábelekhez egyaránt alkalmazható = Könnyebb hozzáférés a meglév patchkábelek cseréje esetén 40.oldal /

41 Összefoglalás Innováció További megoldásaink (Optika, Lightrax, AMPTRAC) Bemutatók, oktatás, támogatás, kérdés 41.oldal /
