1 Strukturált hálózat mérése I. (patch-kábelek) Összeállította: Mészáros István tanszéki mérnök

2 A strukturált hálózatok végfelhasználói részében rézérpáras kábeleket használnak. Ezek a kábelek 4 csavart érpárat tartalmaznak, melyek hang, kép és adatátvitelre is alkalmasak. A kábelerek bekötési sorrendjét szabvány határozza meg (Pl.: ANSI/TIA/EIA 568-A, ISO IEC 11801). Ezeket a kábeleket határfrekvenciájuk szerint különböző kategóriába soroljuk. Cat 3 : 16 MHz-ig Cat 4 : 20 MHz-ig Cat 5 : 100 MHz-ig Cat6 : 250 MHz-ig Cat7 : 500 MHz-ig (600, 800 és 1200 MHz-es kábelek vannak) A kábelek szerkezetük szerint a következők lehetnek: UTP: Unshielded Twisted Pair, vagyis árnyékolatlan csavart érpár. F/UTP: 4 érpár egy közös fóliával árnyékolva, néha egy merevitőszál is található a kábelben, ami a falban való húzást segíti. SF/UTP A kábelben a nagyobb zavarvédelem érdekében az árnyékoló fólia felett még egy árnyékoló hálót is alkalmaznak. S/FTP Érpárankénti árnyékolást alkalmaznak, valamint a 4 érpárra együttesen még egy közös árnyékoló hálót tesznek.

3 U: Unshielded (árnyékolatlan) (nincs közös árnyékolás) S: Shielded (kábelharisnyával árnyékolt) F: Foilded (fémfóliával árnyékolt) Cat5e U/UTP Cat5e F/UTP Cat5e SF/UTP Cat6 U/UTP Cat6 U/FTP Cat6 S/FTP

4 Cat7 S/FTP A strukturált hálózatokat mérhetjük aktív eszköz kimenetétől végberendezés bemenetéig (patch kábellel együtt) (CHANNEL), vagy rendezőtől (patch panel) végcsatlakozóig (LINK). PERMANENT LINK mérése Csatlakozók bekötése Egyenes bekötésű kábelek TIA 586A TIA 586B CHANNEL mérése

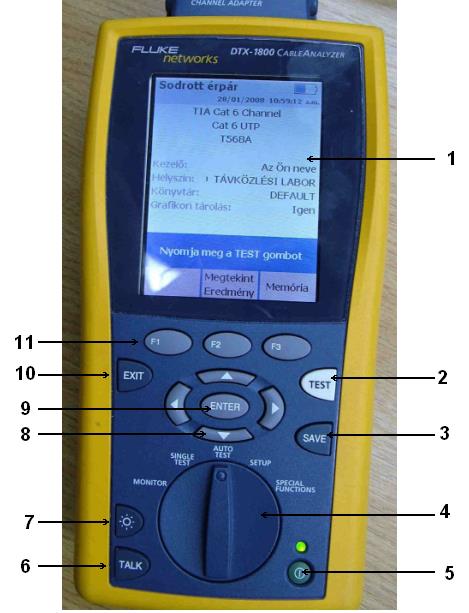

5 A DTX-1800 analizátor kezelése Fűműszer 1 LCD kijelző 2 A kiválasztott mérés indítása 3 Az Autotest mérések mentése 4 Üzemmód választó 5 Hálózati kapcsoló 6 Beszédkommunikáció indítása 7 Háttérvilágítás kapcsoló 8 Navigátor gombok 9 A megjelölt tétel kiválasztása 10 Mentés nélküli kilépés 11 Funkció gombok Távoli egység 1 Zöld LED: mely a mérés végén annak helyességét jelzi 2 Test LED: sárgán világít, ha mérés van folyamatban 3 Fail LED: piros, ha a mérés végén a műszer hibát észlel 4 Talk LED: világít, ha az egység beszéd üzemmódban van 5 Tone LED: világít, ha a hanggenerátor bekapcsol 6 Low battery: az alacsony akkumulátor feszültséget jelzi A mérés menete 1., Csatlakoztassuk mindkét műszerre a hálózatnak megfelelő adaptert (Patch Cord,) 2., Bekapcsolás után a főműszeren az üzemmódválasztó kapcsoló Setup állásában ki kell választani a Test limitet és a mérendő kábel típusát. A Setup, Műszer beállításai pontban írja be a Kezelő -t (saját nevük). 3., Kapcsolja a műszert Auto test üzemmódba, csatlakoztassa a mérendő kábelt mindkét egységre és a gombbal indítsa a mérést. Amennyiben a távoli egység nincs bekapcsolva a főműszer hanggenerátor üzemmódba kapcsolva bekapcsolja a távoli egységet, majd elkezdi a mérést.

6 4., A mérés befejezése után a kijelzőn megjelennek a mérési eredmények, és az összesített értékelés. A részletes mérési eredményeket a választó gombok és az segítségével lehet megnézni. 1 Összesített értékelés 2 A legrosszabb érték az adott mérésnél 3 Utasítás ablak 4 Lapozás 5 Hibás mérési eredmények analízise 6 A mérés megfelelő A paramétert mérte, de a szabványban nincs PAS/FAIL limit érték Hibás mérési eredmény A műszer bizonytalansági sávjába eső mérési eredmények Mért paraméterek: - huzaltérkép (érpárak bekötése) - hurokellenállás (érpáranként) - érpárak hossza - késleltetés (futási idő) - késleltetés különbség - reflexiós csillapítás (érpáranként) - NEXT (közelvégi áthallás) - HDTDR analizátor (reflexiós hibahely meghatározása) - HDTDX analizátor (áthallásos hibahely meghatározása) 5., A mérési eredményeket a gomb segítségével menthetjük a műszer memóriájába. A mérési eredmények mentése és kiértékelése 1., Kapcsolja a műszert USB kábellel a PC-hez 2., Indítsa el a programot 3., Nyissa meg a ikont és válassza a műszert 4., Válassza ki a másolandó rekordokat a megfelelő könyvtárból ( ) és indítsa az -ot. 5. Válassza ki az adott rekordokat, majd az Edit, Report Properties ablakban rögzítse a mérést végzők nevét (Operator) 6., A ablakban a mérési eredmények.txt formátumban, vagy diagram formátumban jelennek meg. 7., A ikon megnyitásával jegyzőkönyv készíthető az adott mérésről (több mérés kiválasztása esetén egy.pdf fájl készül a mérésekről)

7 Mérési feladatok 1., Csatlakoztassa a műszerhez a Patch Cord adaptereket (a főműszer és a távoli műszer adapterei NEM CSERÉLHETŐK FEL!) 2., Állítsa be a Setup-ban a Teszt limitet (Sodrott érpár Test limit Több Patch kábel - ), majd válassza ki a kábel típusát (Gyártói AMP NETCONNECT - (Cat5E esetén:tyco Cat5E UTP PVC; Cat6 esetén: Tyco Cat6 UTP LSZH; Cat6A esetén:tyco Cat7 PiMF 600MHz). 3., Mérje meg a rendelkezésére álló Cat5e, Cat6 és Cat6A patch kábelek átviteli jellemzőit.( Cat6A patchkábelnél a tesztlimit Cat6) 4., A mérési eredményekből állapítsa meg az esetleges kábelhibákat, azok helyét és hatását az átvitelre. 5., Készítsen mérési jegyzőkönyvet. Patch kábelek Cat5e 10 => szabványbekötésű 11 => színsor szerinti nem szabványos bekötés 12 => ércsere mindkét végén 13 => ércsere az egyik oldalon (érpáron belül) 14 => ércsere az egyik oldalon (érpárak között) 15 => Cross bekötés 16 => egy ér szakadt az egyik végén 17 => érpár rövidzár az egyik végén 18 => két ér rövidzár az egyik végén 19 => szétsodort erek az egyik végén Cat6 20 => szabványbekötésű 21 => színsor szerinti nem szabványos bekötés 22 => ércsere mindkét végén 23 => ércsere az egyik oldalon (érpáron belül) 24 => ércsere az egyik oldalon (érpárak között) 25 => Cross bekötés 26 => egy ér szakadt az egyik végén 27 => érpár rövidzár az egyik végén 28 => két ér rövidzár az egyik végén 29 => szétsodort erek az egyik végén Cat6A 30 => szabványbekötésű 31 => színsor szerinti nem szabványos bekötés 32 => ércsere mindkét végén 33 => ércsere az egyik oldalon (érpáron belül) 34 => ércsere az egyik oldalon (érpárak között) 35 => Cross bekötés 36 => egy ér szakadt az egyik végén 37 => érpár rövidzár az egyik végén 38 => két ér rövidzár az egyik végén 39 => szétsodort erek az egyik végén 40 => szakadt árnyékolás
