1 Használati útmutató Tyredog TD-4000A (X-típus)

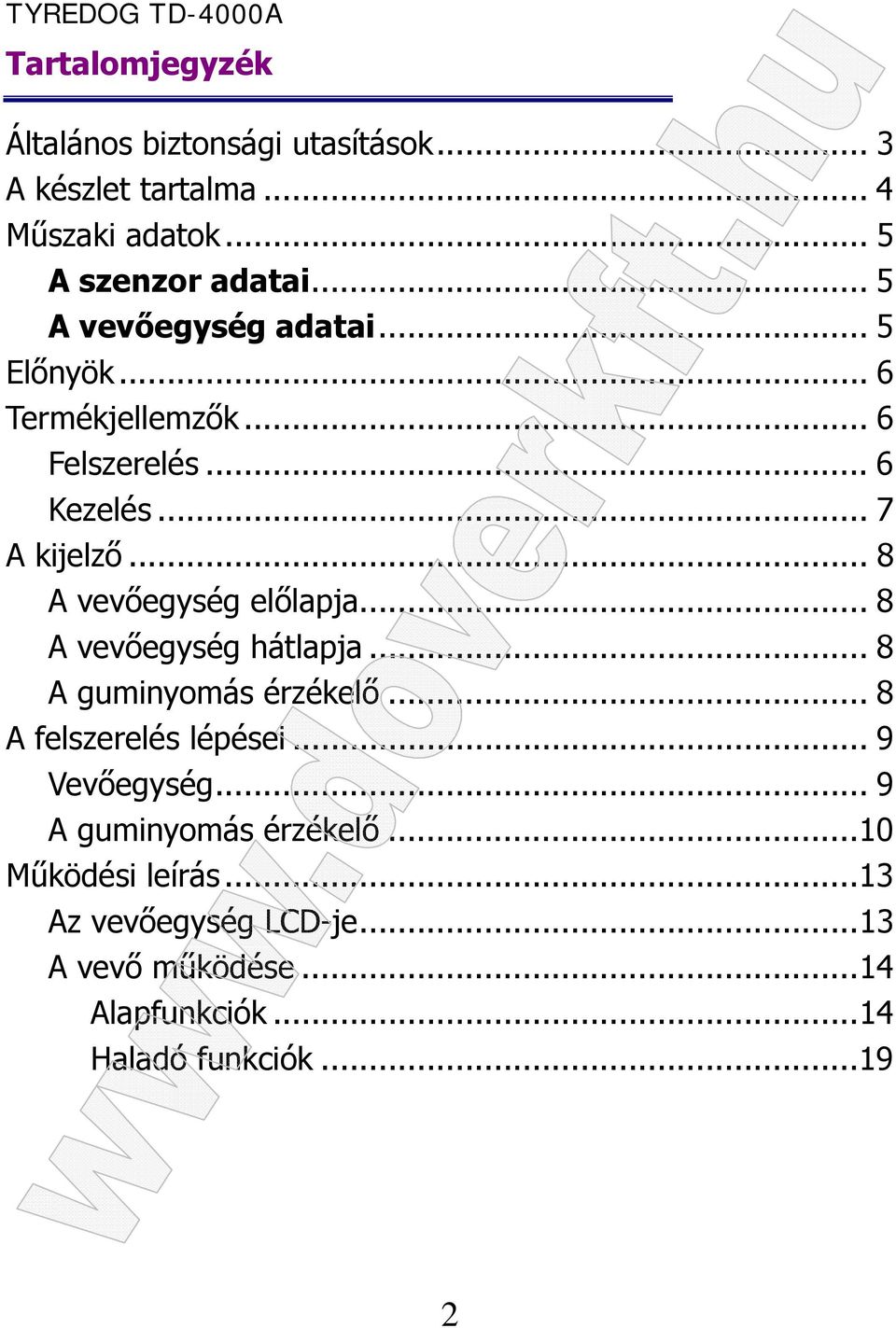

2 Tartalomjegyzék Általános biztonsági utasítások... 3 A készlet tartalma... 4 Műszaki adatok... 5 A szenzor adatai... 5 A vevőegység adatai... 5 Előnyök... 6 Termékjellemzők... 6 Felszerelés... 6 Kezelés... 7 A kijelző... 8 A vevőegység előlapja... 8 A vevőegység hátlapja... 8 A guminyomás érzékelő... 8 A felszerelés lépései... 9 Vevőegység... 9 A guminyomás érzékelő...10 Működési leírás...13 Az vevőegység LCD-je...13 A vevő működése...14 Alapfunkciók...14 Haladó funkciók

.. 8 A vevőegység előlapja... 8 A vevőegység hátlapja... 8 A guminyomás érzékelő... 8 A felszerelés lépései.

3 Általános biztonsági utasítások A készülék biztonságos üzemeltetése érdekében tartsuk be az alábbi biztonsági utasításokat! 1. A vevőt ott helyezzük el, ahol az a kilátást nem zavarja. 2. Győződjünk meg róla, hogy a vevőegységet fixen rögzítettük, és az nem eshet le vezetés közben. 3. A kijelző leolvasását a közlekedés biztonságát maximálisan szem előtt tartva végezzük. 4. A szenzorok felszerelése után szappanos vízzel ellenőrizzük a szelep tömítettségét! 5. A szenzor rögzítésénél ne húzzuk túl annak rögzítőcsavarját, nehogy a szelep megsérüljön. Megjegyzés 1. A készülékhez mellékeltek biztonsági csavarokat a lopás megelőzése céljából, ezeket azonban nem feltétlenül kell használni. 2. A rendszer teljesen automatikus. A kapcsolat a szenzorok és a vevő között önműködően felépül azután is, ha az valamilyen interferencia miatt megszakadna. 3. Az azonos frekvencián működő szenzorok nem zavarják egymást. 4. A szenzor a gumiban lévő levegő nyomását és hőmérsékletét is megméri. 5. A gumik hőmérsékletének növekedéséből fakadó

A szenzorok felszerelése után szappanos vízzel ellenőrizzük a szelep tömítettségét! 5. A szenzor rögzítésénél ne húzzuk túl annak rögzítőcsavarját, nehogy a szelep megsérüljön. Megjegyzés 1.

4 guminyomásnövekedés normális jelenség. 6. A gumik nyomásának lassú csökkenése természetes jelenség, az nem a szenzor felszerelése miatt következik be. A készlet tartalma A Tyredog TD-4000A készlet tartalma: Készletelem TD-4000A vevőegysége (1db) Ábra TD-4000A guminyomás szenzor (2db) CR1632 elem (2db) 1.5V elem (1db) Dokumentáció Lopásvédő elemek --anya (2db) --alátét (2db) --villáskulcs (1db) --gumigyűrű (2db) 4

5 Műszaki adatok A szenzor adatai Frekvencia MHz Adóteljesítmény < 5dBm Tápfeszültség 3V DC Áramfelvétel 3V DC < 6mA Elem típusa CR1632 3V Elemélettartam 1-2 év Nyomásmérési tartomány 0 ~ 4,14 bar (0 ~ 60 PSI) Nyomás mérési pontosság ± bar (± 0.5 PSI) Hőmérsékletmérési pontosság ± 2 Működési hőmérséklet -30 ~ 125 Rázásállóság > 500g (kb m/s 2 ) Méret (átmérő X magasság) Tömeg 18.5mm X 20mm 10g A vevőegység adatai Frekvencia Tápfeszültség MHz 1.5V DC Elem típusa AAA 1.5V Elemélettartam 6 hónap Működési hőmérséklet -30 ~ 85 Méretek (H x SZ x M) Tömeg 58mm X 36mm X 19mm 43 g 5

bar (0 ~ 60 PSI) Nyomás mérési pontosság ± 0.035 bar (± 0.

6 Előnyök 1. Figyelmeztet, ha a guminyomás a kívánt érték alá esik vagy afölé nő. 2. Felhaszálóbarát, valós idejű kijelzés 3. Megnöveli a gumi élettartamát 4. Csökkenti az üzemanyag fogyasztást 5. Növeli a közlekedésbiztonságot 6. Azonnal jelzi a defektet Termékjellemzők A TD-4000A két kerék adatait képes kezelni, a felszerelése rövid idő alatt különösebb szakértelem nélkül elvégezhető. A grafikus kijelzőről a kerekek állapotai egyszerűen leolvashatóak. Felszerelés Csavarjuk a szenzort a szelepsapka helyére A szenzor lelopásának megelőzésére használjuk a mellékelt csavarokat és alátéteket. 6

Azonnal jelzi a defektet Termékjellemzők A TD-4000A két kerék adatait képes kezelni, a felszerelése rövid idő alatt különösebb szakértelem nélkül

7 Kezelés A jól felépített kijelzőnek köszönhetően az adatok gyorsan értelmezhetően jelennek meg. A valósidejű kijelzés lehetővé teszi, hogy az információ azonnal a felhasználó rendelkezésére álljon. Hangjelzés az indítás után, mely a készülék üzemkész voltát jelzi. A kijelzőről leolvasható az is, ha valamelyik szenzor vagy a vevőgység eleme lemerülőfélben lenne. 7

rendelkezésére álljon. Hangjelzés az indítás után, mely a készülék üzemkész voltát jelzi.

8 A kijelző A vevőegység előlapja Antenna LCD kijelző Set gomb Bekapcsoló gomb Némító gomb A vevőegység hátlapja Háttérvilágítás Hőmérséklet Elemtartó fedele A guminyomás érzékelő Gumi pozíció F:Elülső R:Hátsó Elem Zár Lopásgátló ellenanya 8 Csatlakozás a szelepszárhoz

Hőmérséklet Elemtartó fedele A guminyomás érzékelő Gumi pozíció

9 A felszerelés lépései Vevőegység TYREDOG TD-4000A 1. Az elem behelyzése. Az elemtartó fedelének eltávolítása után helyezzük be polaritáshelyesen az elemet. 2. Tegyük vissza az elemtartó fedelét. 9

10 A guminyomás érzékelő A felszerelés folyamán ne keverjük össze az érzékelő porvédősapkáit. Az érzékelőket a feliratuk szerinti kerékre szereljük. Az F az elülső, az R a hátsó kerékre szerelendő szenzort jelöli. 1. Helyezzük a mellékelt elemeket a szenzorokba. Az elem negatív pólusa lefelé, a pozitív pólusa felfelé nézzen. Ha az elemeket ki kell venni a szenzorból, a visszahelyezésük előtt mindig várjunk legalább 10 sec-ot. 10

Az F az elülső, az R a hátsó kerékre szerelendő szenzort jelöli. 1.

11 2. Felszerelés a lopásvédő ellenanyával TYREDOG TD-4000A Szelepszár Lopásvédő ellenanya Alátét Gumigyűrű Szenzor A. Toljuk a lopásvédő ellenanyát a szelepszárra. B. Csavarjuk az alátétet végig a szelepszár menetén. C. Toljuk a gumigyűrűt végig a szelepszáron. 11

Toljuk a lopásvédő ellenanyát a szelepszárra. B.

12 D. Csavarjuk a szenzort a szelepszár menetére. Ügyeljünk a meghúzási nyomatékra, valamint arra, hogy a csavaráskor a szenzorházat fogjuk meg és ne a porvédőt, mivel annak a menete ilyenkor megszakadhat! E. A mellékelt kulccsal húzzuk meg a lopásvédő ellenanyát. A felszerelés után minden keréknél végezzünk szappanos vízzel tömítettségi vizsgálatot. 3. A szenzor a lopásvédő elemek nélkül is a szelepre csavarozható. Ilyenkor az A, B, C és E pontokat hagyjuk ki. 12

mivel annak a menete ilyenkor megszakadhat! E. A mellékelt kulccsal húzzuk meg a lopásvédő ellenanyát.

13 Működési leírás Az vevőegység LCD-je Vevő státusz Kapcsolat a szenzorral Némítás üzemmód Némítás bekapcsolva Némítás kikapcsolva A vevő elemének állapota Ha nem látszik : az elem jó : az elemet ki kell cserélni Nyomásmérés folyamatban Nyomásmérés nincs most folyamatban Szenzor elemállapot Ha nem látszik : az elem jó az elmet ki kell cserélni Kerékjellemzők Guminyomás Gumihőmérséklet Hőmérséklet mértékegység / Nyomás mértékegység A guminyomás az alsó érték alatt van A guminyomás a felső érték felett van A gumihőmérséklet a felső érték felett van 13

Szenzor elemállapot Ha nem látszik : az elem jó az elmet ki kell cserélni Kerékjellemzők Guminyomás Gumihőmérséklet Hőmérséklet

14 A vevő működése A bekapcsolás után, ha a vevő 20 percig nem vesz jelet, vagy az utolsó jelfogadástól számított 1 órán belül nem vesz jelet, akkor a kijelző automatikusan kikapcsol. Ha a guminyomás a felső érték fölé emelkedik, (alapérték = 2,5 bar), a vevőegység sípol és vibrál. Ha a guminyomás az alsó érték alá csökken (alapérték = 1,8 bar), a vevőegység sípol és vibrál. Ha a gumihőmérséklet a felső érték fölé emelkedik, (alapérték = 45 ), a vevő sípol és vibrál. Alapfunkciók Set gomb Nyomjuk meg a SET gombot 3 sec-ra. A készülék belép a Beállítások üzemmódba. Ebben az üzemmódban a Háttérvilágítás és a Hőmérséklet gombokkal lehet az értékeket állítani. 1. A nyomás mértékegységei: PSI, kpa, bar, és kg/cm 2 Beállítás: (A) a nyomás mértékegysége: PSI (B) a nyomás mértékegysége: kpa (C) a nyomás mértékegysége: bar (D) a nyomás mértékegysége: kg/cm 2 14

Ha a gumihőmérséklet a felső érték fölé emelkedik, (alapérték = 45 ), a vevő sípol és vibrál. Alapfunkciók Set gomb Nyomjuk meg a SET gombot 3 sec-ra. A készülék belép a Beállítások üzemmódba.

15 (A) (B) (C) (D) 2. A hőmérséklet mértékegységei: C és F (E) a hőmérséklet mértékegysége: C (F) a hőmérséklet mértékegysége: F (E) (F) 15

16 3. Az Alacsony guminyomás figyelmeztetési szintjének beállítása Villogó Lo.P és Set... mellett állítsuk be a kívánt értéket a Háttérvilágítás és a Hőmérséklet gombokkal. 4. A Magas guminyomás figyelmeztetési szintjének beállítása Villogó Hi.P és Set... mellett állítsuk be a kívánt értéket a Háttérvilágítás és a Hőmérséklet gombokkal. 16

4. A Magas guminyomás figyelmeztetési szintjének beállítása Villogó Hi.P és Set. 16

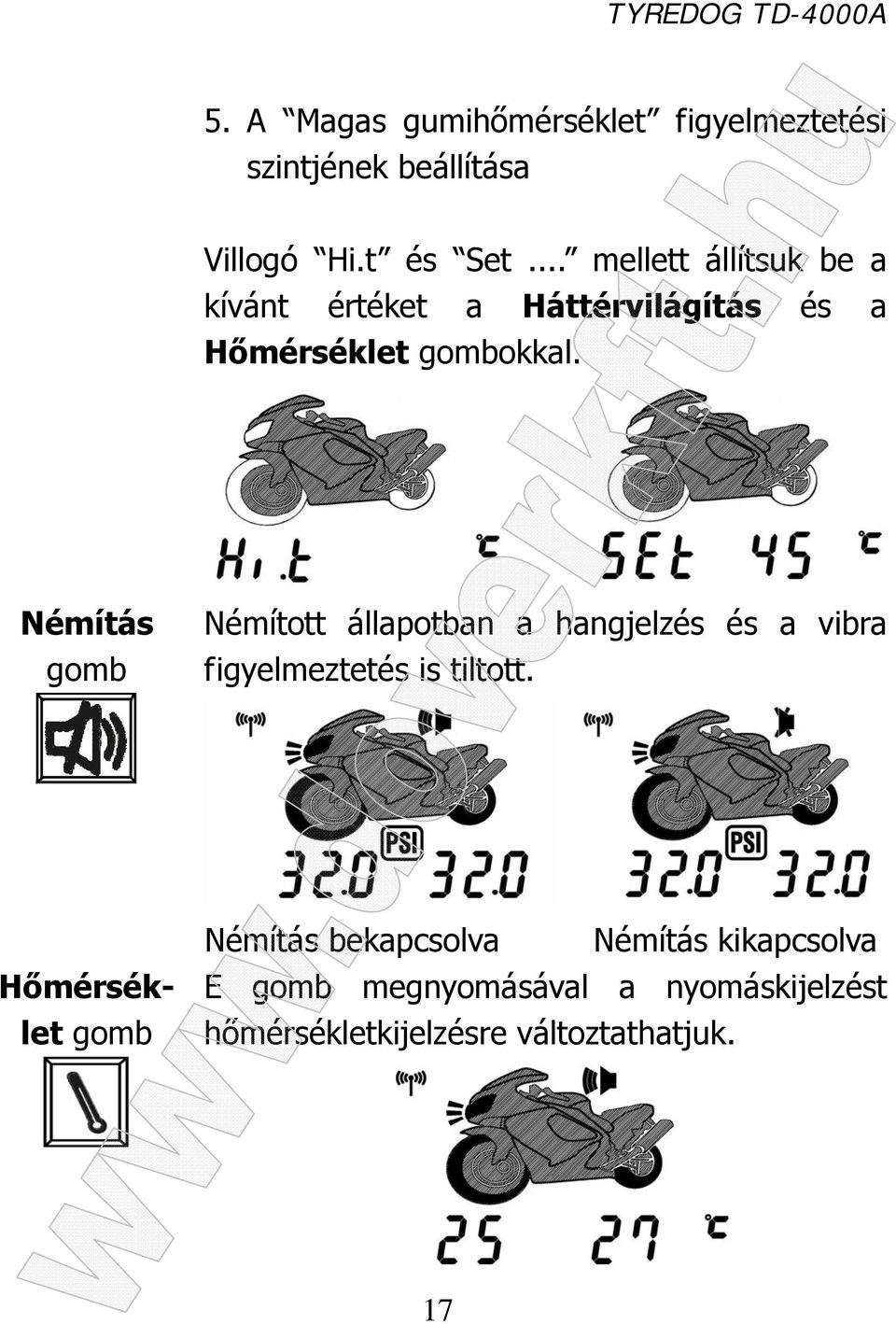

17 5. A Magas gumihőmérséklet figyelmeztetési szintjének beállítása Villogó Hi.t és Set... mellett állítsuk be a kívánt értéket a Háttérvilágítás és a Hőmérséklet gombokkal. Némítás gomb Némított állapotban a hangjelzés és a vibra figyelmeztetés is tiltott. Hőmérséklet gomb Némítás bekapcsolva Némítás kikapcsolva E gomb megnyomásával a nyomáskijelzést hőmérsékletkijelzésre változtathatjuk. 17

Némítás gomb Némított állapotban a hangjelzés és a vibra figyelmeztetés is tiltott.

18 Tire temperature Háttér- E gomb megnyomásával a háttérvilágítás világítás bekapcsol 2,5 másodpercre, majd automatikusgomb an kialszik. Bekapcsológomb Ezt a gombot a készülék bekapcsoláshoz röviden, kikapcsolásához kb. 3 sec-ig kell nyomva tartani. 18

19 Haladó funkciók Set Bekapcsoló gomb + gomb E két gomb egyidejű megnyomásával, a rendszer tanuló üzemmódba lép. Így lehet a vevőhöz eddig még nem ismert új szenzorokat tanítani. Nyomjuk le mindkét gombot 3 másodpercre, a készülék tanuló üzemmódba lép. Ekkor tegyük be az elemet az egyik érzékelőbe. A szenzor jelének megtanulását a vevő egy hangjelzéssel nyugtázza, majd a kijelző nyomáskijelzésre vált 30 másodperc elteltével. A tanuló üzemmódot a készülék így jelzi: 19

Nyomjuk le mindkét gombot 3 másodpercre, a készülék tanuló üzemmódba lép.

20 20
