Csuklós vérnyomásmérő KEZELÉSI ÚTMUTATÓ

Átírás

1 ANDON KD-791 Csuklós vérnyomásmérő KEZELÉSI ÚTMUTATÓ

2 Kérjük olvassa el figyelmesen a kezelési útmutatót a használat előtt, és őrizze meg a későbbi használatokhoz. A KÉSZÜLÉK RÉSZEI: Memória gomb / Óra állítás Vérnyomásszint osztályozás LCD kijelző BE/KI kapcsoló / Óra beállítás 3

3 Előzetes tudnivalók A készülék megfelel az EU direktívának (EN / EN ) és az orvosi készülékekre vonatkozó 93/42/EEC számú direktívának, és viseli a non-invazív vérnyomásmérők CE jelölését. A pontos mérés biztosításához kétévente ellenőriztesse készülékét. A készülék leírása: A KD-791 készülék egy oszcillometriás mérési módszeren alapuló csuklós vérnyomásmérő készülék. A kijelzett vérnyomásértéket osztályozza a WHO besorolás szerint, informálva a felhasználót az eredmény jelentéséről. A mért vérnyomás és pulzus értékeket 60 mérésig tárolja dátum és idő szerint. A nem megfelelő, szokatlan szívverést szintén kijelzi. A MÉRÉS MENETE 1. AZ ELEMEK BEHELYEZÉSE 3. Tegye vissza az elemtartó fedelet. A merült elem szimbólum megjelenésekor cserélje ki az elemeket. - A készüléket, mandzsettát és elemeket a helyi környezetvédelmi előírásoknak megfelelően kezelje, és elhasználódás esetén csak az előírt hulladékgyűjtőkbe helyezze azokat. 2. ÓRA BEÁLLÍTÁS a) A készülék kikapcsolt állapotában nyomja meg a és M gombot egyidejűleg, melyre a hónap szám villogni kezd. A gombbal léphet a dátum, óra és perc mezőkhöz ebben a sorrendben. A számok villogása alatt az M gombbal növelheti egyesével a kívánt értéket. Az M gomb nyomva tartásával az értékek gyorsabb ütemben nőnek. b) Amikor a gombot ötödik alkalommal nyomja meg, a villogás megszűnik Ezzel kilépett az óra beállítás módból (1. ábra). 1. Vegye le a készülék oldalán található elemtartó fedelet. 2. Helyezze be vagy cserélje ki a 2 db AAA vékony ceruzaelemet az elemtartóban feltüntetett polaritásnak megfelelően. c) Elemcserét követően az órát újra be kell állítania. 4 5 Elemek 1. ábra

4 3. A KÉSZÜLÉK HELYES RÖGZÍTÉSE ÉS POZÍCIÓJA a) A mandzsettát a csupasszá tett bal csuklón rögzítse úgy, hogy a készülék a csukló belső felén középen helyezkedjen el. b) A mandzsetta széle 1-2 cm-re legyen a csuklóhajlattól. c) Ne szorítsa meg túlságosan a mandzsettát a pontosabb mérés érdekében. d) Ha a mandzsetta túl hosszú, hajtsa vissza a megmaradt részt. Figyelem! - A készülék gyermekek mérésére nem alkalmas. - A készülék csak előírásszerűen, vérnyomás mérésére használható. e) Tartsa a készüléket szívvel egy magasságban. 4. MÉRÉSI FOLYAMAT a) Ha kényelmesen és megfelelően elhelyezkedett, nyomja meg a gombot. Egy hosszú csipogást követően a készülék ellenőrzi önmagát és a kijelző felvillan (2. ábra). b) Ha a memóriában már van tárolt adat, a kijelzőn a legutóbbi mérési eredmény jelenik meg (3. ábra). Ha nincs még mért érték a memóriában, a kijelzőn 5 0 jelenik meg (4. ábra). Néhány másodperc elteltével a kijelzőn 1 0 jelenik meg, és a mérés automatikusan elindul (5. ábra). c) A mérés befejeztével a kijelzőn megjelenik a szisztolés, diasztolés és pulzus érték. Továbbá a szokatlan szívverés szimbólum (nem megfelelő szívverés esetén) és a vérnyomás osztályozás jelzés villog (6. ábra). Az összes érték - beleértve a szokatlan szívverés jelzést is automatikusan tárolódik a memóriában. f) A kar mozgásának elkerüléséhez csuklóját alátámaszthatja a készülék műanyag tároló dobozával. 2. ábra 3. ábra 4. ábra 5. ábra 6. ábra 6 7

5 d) A gomb mérést követő megnyomására a készülék kikapcsol, vagy 1 perc elteltével automatikusan kikapcsol. 5. VÉRNYOMÁS ÉRTÉK OSZTÁLYOZÁS FELNŐTTEKNÉL A vérnyomásról általában A Nemzetközi Egészségügyi Világszervezet (WHO) által meghatározásra került egy általános vérnyomásérték szabvány, azonban a vérnyomás egyénenként nagyon változó lehet kortól, csoportoktól függően. Fontos, hogy rendszeresen konzultáljon orvosával egyéni vérnyomását illetően. Mi is a vérnyomás A vérnyomás a véráramláskor az artéria falára gyakorolt nyomás. A szisztolés, azaz a felső vérnyomásérték akkor mérhető, amikor a szív összehúzódik, és kipréseli a vért az erekbe. Az alsó vérnyomásérték, vagyis a diasztolés akkor mérhető, amikor a szív elernyed, és a vér visszafelé áramlik a szívbe. A vérnyomásmérés fontossága A magas vérnyomásban szenvedő emberek több, mint 50%-a nem tud betegségéről. Napjainkban a halálesetek egyik leggyakoribb oka a magas vérnyo- más. Ez a vérnyomásmérő lehetővé teszi az otthoni vérnyomásmérést, azaz a vérnyomás értékek folyamatos nyomon követését. Minden esetben kérje ki orvosa véleményét. Vérnyomás változékonyság A vérnyomás folyamatosan változik. Két-három rossz érték vagy néhány jó érték még nem jeleni azt, hogy a vérnyomás rendellenes vagy normális. A vérnyomás minden időpillanatban más és más. Befolyásolhatja a hőmérséklet, az évszakok illetve bármilyen esemény. A vérnyomás folyamatos mérése és az eredmények rögzítése segít az általános egészségügyi állapot megítélésében. A mért vérnyomásértékek az alábbi táblázat alapján osztályozottak (nem és kor fi gyelembevétele nélkül). Kérjük vegye fi gyelembe, hogy egyéb rizikó faktorok (pl. cukorbetegség, túlsúly, dohányzás stb.) befolyásolhatják az osztályba sorolást. A pontos értelmezéshez konzultáljon kezelő orvosával. 8 9

6 Vérnyomás érték osztályozás felnőtteknél Szisztolés (mmhg) Jelentős hipertónia Mérsékelt hipertónia VÉRNYOMÁS OSZTÁLYOZÁS Szisztolés vérnyomás (mmhg) Diasztolés vérnyomás (mmhg) SZÍNJELZÉS Optimális <120 <80 ZÖLD Normál ZÖLD Enyhén magas ZÖLD Hipertónia 1. szint SÁRGA Hipertónia 2. szint NARANCS Hipertónia 3. szint >180 >110 PIROS Enyhe hipertónia WHO/ISH általi vérnyomásérték besorolás Enyhén magas 6. A MEMÓRIA OLVASÁSA Normál érték Az óra kijelzés módban nyomja meg az M gombot a memóriában tárolt értékek előhívásához. Az LCD kijelzi a tárolt értékek számát, majd a legutolsó mérést, melynek száma 01 (7. ábra), illetve a szokatlan szívverés szimbólumot, Diasztolés ha az eredmény olyan. A memória visszaolvasásához (a memóriaszám növekedik) nyomogassa az M gombot (8. ábra). (mmhg) 10 11

7 A legrégebbi mérést követően az M gomb megnyomására a készülék kikapcsol. Memória olvasási módban 10 másodperc elteltével a készülék automatikusan kikapcsol ha nem történik egyéb gombnyomás. Vagy a gombbal is kikapcsolhatja a készüléket. 7. ábra 8. ábra 7. A MEMÓRIA TÖRLÉSE Memóriaolvasási módban tartsa nyomva az M gombot 3 másodpercig. Ekkor a teljes memória törlődik három csipogást követően. A kijelzőn a 9. ábra szerinti kép jelenik meg 1 másodpercig, majd visszatér memória módba (10. ábra). 9. ábra 10. ábra Ha a memória üres, a kijelzőn 0 szisztolés, diasztolés és pulzus érték jelenik meg, és 00 érték a memóriahelynél. Az M vagy START gombbal a készülék kikapcsolható. 8. KIKAPCSOLÁS A mérést követően a gomb megnyomására a készülék kikapcsol, vagy 1 perc elteltével automatikusan kikapcsol

8 HIBAJELENSÉG / HIBAELHÁRÍTÁS HIBAJELENSÉG HIBA OKA HIBAELHÁRÍTÁS Szokatlan mérési eredmény Az elemek lemerültek A mandzsetta túl laza vagy a mérési pozíció helytelen A kar mozgott a mérés alatt Szokatlan szívverés Beszélt, mozgott vagy ideges volt a mérés alatt Helytelen mérési helyzet Befolyásolta valami a felfújást vagy hibás működés Cserélje ki az elemeket újakra Szorítsa meg a mandzsettát. Lásd A mandzsetta rögzítése pontot Maradjon mozdulatlan a mérés alatt. A készüléket se mozgassa. Komolyabb szívritmus zavarban szenvedők számára a készülék használata nem javasolt. Ne beszéljen, vegyen 2-3 mély lélegzetet és mérjen újra nyugalomban Mérjen helyesen: Lásd A mandzsetta rögzítése pontot Nézze át újra a Mérési folyamat pontot HIBAJELENSÉG HIBA OKA HIBAELHÁRÍTÁS Elégtelen pumpálás EE üzenet Befolyásolta valami a felfújást vagy hibás működés Nem működik a készülék Helytelen működés gombnyomásra Ha a hibajelenség nem szűnik meg, forduljon szakszervizhez. Mérjen újra Mérjen újra Vegye ki az elemek egy kis időre, majd helyezze vissza azokat

9 TECHNIKAI ADATOK Méret: Mandzsetta méret: Súly: Mérési mód: Tápellátás: Mérési tartomány: Mérési pontosság: Pulzustartomány: Üzemi hőmérséklet: Üzemi relatív páratartalom: Tárolási hőmérséklet: Tárolási relatív páratartalom: Környezeti nyomás: Elem élettartam: 81x71x30 mm 300x70 mm kb. 120 gramm elemek nélkül oszcillometriás 2xAAA ceruzaelem mmhg +/- 3 mmhg ütem/ perc 5-40 C 80% alatt C 95% alatt atmoszféra nyomás Kb. 1 hónap normál használat mellett JÓTÁLLÁS A jótállási jegyen feltüntetendő adatok Az eladó szerv köteles a vásárlás napját feltüntetni a jótállási jegyen előírt rovatban. A jótállási jegy elvesztése esetén a jótállást vállaló csak az eladás napjának hitelt érdemlő (dátummal és bélyegzővel ellátott számla vagy eladási jegyzék) igazolásával köteles pótolni a jótállási jegyet, illetve a jótállást érvényesíteni. A jótállási jegy alapján a vevők felé vállalt kötelezettségek A jótállási jegyen a vevő által történt bármilyen szabálytalan módosítás, törlés vagy átírás, valótlan adatok bejegyzése a jótállási jegy érvénytelenségét vonja maga után. Az eladó mentesül a jótállási kötelezettség alól, ha a jótállási javítások elvégzésével megbízott szerviz bizonyítja, hogy az átadás után a meghibásodás az alábbi okok miatt keletkezett, illetve következett be: - rendellenes használat, - szakszerűtlen kezelés, - idegen, illetőleg szakszerűtlen beavatkozás, - helytelen tárolás, - elemi kár, 16 17

10 - a gyártó hibáján kívül álló ok következménye eseteiben (pl. tisztítás). A szabálytalan használat elkerülése céljából kérjük, tanulmányozza át a készülékhez mellékelt használati utasítást. Kérjük, tartsa be a használati utasítás - használattal, szállítással, tárolással, tisztítással stb. kapcsolatos - előírásait. Ezek be nem tartása esetén a készülékért jótállást nem vállalunk. Ha a hiba jellegével, természetével kapcsolatban vita keletkezne, és amennyiben az igény a javító szerviz részéről nem rendeződne, úgy a Kereskedelmi Minőségellenőrző Intézet állásfoglalását kérjük. A jótállási igény a 49/2003. (VII.30) GKM rendelet szerint kerül rendezésre. A fogyasztó joga és kötelezettsége: - A fogyasztó a jótállási jegyen feltüntetett szerviznél, illetve vidéki vásárló esetén a vásárlási helyen teheti meg a hiba bejelentését. A termék kijavítása esetén a jótállási időtartam meghosszabbodik a hiba közlésétől kezdve azzal az idővel, amely a jótállás időtartamáig még hátra van. A termék cseréje kérhető: Ha a garancia ideje alatt a termék - meghibásodása miatt a fogyasztó 3 munkanapon belül érvényesíti csereigényét, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. - valamilyen oknál fogva nem javítható. - a javítás után nem válik használhatóvá. - javítási időtartama 30 napnál hosszabb. A vevő kívánságára azonos típusú új termékre kell kicserélni, vagy ha erre nincs mód, a termék vételárát vissza kell téríteni. A cserére jogosító igazolást mindenkor a szerviz adja ki. A vásárlót a Polgári Törvényről szóló évi IV. tv paragrafusaiban és a 151/2003. (IX.22) Kormányrendeletben meghatározott jogok illetik meg. Jelen jótállás a fogyasztó más törvényből eredő jogait nem érinti

11 Gyártó: ANDON Health Co., Ltd. Forgalmazza: Agria Pharmatika Kft. H-1117 Budapest, Budafoki út 183. Szerviz: Borsi Sándor EV Vérnyomásmérő Szerviz Szerviz nyitvatartási idő: H-CS 8:00-14:00; P: 8:00-12:00 H-1147 Budapest, Lőcsei u. 55/B Tel: A termék szervizbe juttatásának költsége a vevőt terheli! A készülékre a vásárlás napjától számított 24 hónapig, a mandzsettára 12 hónapig jótállást vállalunk a 151/2003. (IX. 22.) rendelet szerint. A kiegészítő elemekre a garancia nem vonatkozik. A kitöltött jótállási jegy csak számlával együtt érvényes! Meghibásodás esetén a terméket ezzel a garanciajeggyel kérjük a szervíz részére eljuttatni! Vásárlás dátuma: GARANCIÁLIS JÓTÁLLÁSI JEGY Gyári szám: Eladó szerv: Vásárlás dátuma: GARANCIÁLIS JÓTÁLLÁSI JEGY Gyári szám: Eladó szerv:

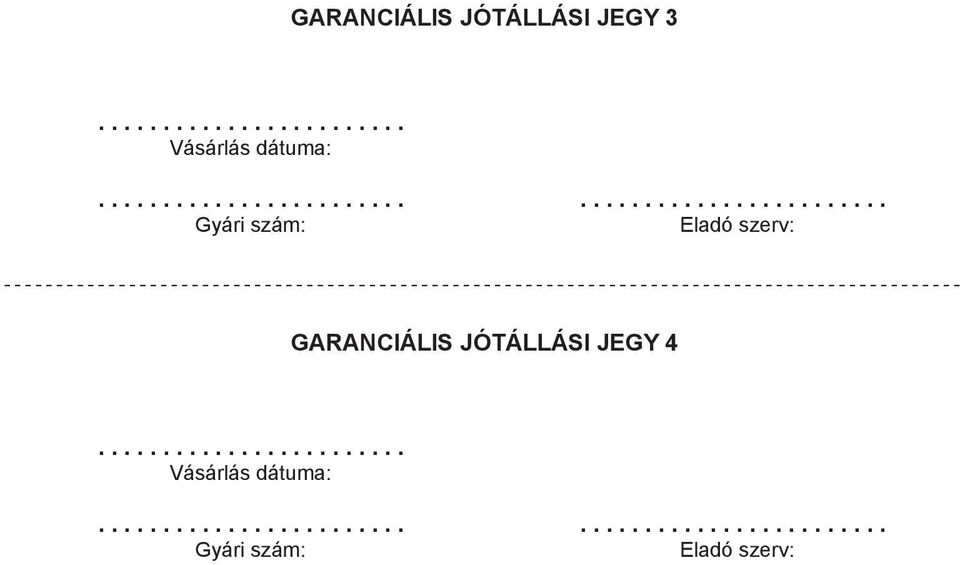

12 GARANCIÁLIS JÓTÁLLÁSI JEGY Vásárlás dátuma: Gyári szám: Eladó szerv: GARANCIÁLIS JÓTÁLLÁSI JEGY Vásárlás dátuma: Gyári szám: Eladó szerv:

13
