1 METRISOFT Mérleggyártó KFT : 68 Hódmezővásárhely Jókai u.3. Tel : (62) Fax : (62) merleg@metrisoft.hu Weblap : Szerver : MS-DH-1 Horogba akasztható Darumérleg család Gépkönyv Tíus: Gyáriszám: Gyártási év: Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISoft Kft. 1/7

2 TARTALOMJEGYZÉK 1. RENDELTETÉS (BEVEZETŐ) A BERENDEZÉS MŰSZAKI ADATAI A MÉRLEG FELÉPÍTÉSE: SZÁLLÍTÁS, RAKTÁROZÁS ÜZEMBE HELYEZÉS KEZELÉS A MŰSZER NYOMÓGOMBJAI JELZÉSEK A TÁVVEZÉRLŐ ÁLTAL BIZTOSÍTOTT FUNKCIÓK A TÖLTŐ BERENDEZÉS ÉS HASZNÁLATA KARBANTARTÁS: BEÉPÍTETT SZABVÁNYOS DARUELEMEK KONFIGURÁLÓ PARAMÉTEREK MELLÉKLETEK:... 7 Net Akku Hold kg Tara Mod S A műszer előlapja 2/7 METRISoft Kft.:Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása

3 1. Rendeltetés (Bevezető) Az MS-DH-1 darumérleg szabványos kötöző elemekkel a daruhorogra függeszthető különféle terhek BRUTTÓ, NETTÓ tömegének mérlegelésére alkalmas a mérési tartományban. A könnyebb kezelhetőség érdekében kézi távvezérlő adó és a beépített vevő segítségével is működtethetők a mérleg fő funkciói: (bekapcsolás, nullázás, tárázás, háttérvilágítás kapcsolás). 2. A berendezés műszaki adatai Típus: MS-DH-1-.6 MS-DH MS-DH-1-3 MS-DH-1-6 MS-DH-1-1 Méréshatár: 6kg 15kg 3kg 6kg 1kg Egy osztás: (d),2kg,5kg 1kg 2kg 5kg Felbontás: 3d 3d 3d 3d 2d Cella: Tenzi,6 Tenzi 1,5 Tenzi 3 Tenzi 6 Tenzi 1 Tömege: kb. 15 kg Védettsége: IP54 Tárolási hőmérséklet: C Működési hőmérséklet: C Műszer tápellátás: 12V DC (2 6V, beépített akkumulátorokról) Akkutöltő tápellátás: 23 V 5 Hz (világítási hálózatról) Kijelzések: 6 számjegyes folyadékkristályos (LCD) kijelző (szimbólumokkal) Az előlap jobb oldalán villogó magas fényű LED: jelzi, ha az akkumulátor feszültség alacsony, ajánlatos tölteni. A távvezérlő típusa: NICE G13 777J (DGPGF/4/2/3/338794/FO) (kapu-távirányító) (A kapcsolósor beállítása: 1: ON; 2: OFF; 3: ON; 1: OFF felváltva.) Mod. FLO (Frekvencia: 433,92Mhz) Nem ugrókódos. Távvezérlő adó táplálás: L128 12V-os telep 3. A mérleg felépítése: A mérleg egy mérőcellából, szabványos daru kapcsoló-elemekből és egy köré épített mérőműszerből áll. 4. Szállítás, raktározás A darumérleg kiegészítő tartozéka a tároló és szállító állvány, erre felhelyezve és gumikötéllel kikötve sérülésmentesen szállítható tárolható, könnyen mozgatható. 5. Üzembe helyezés Üzembe helyezéskor a készüléket a daru emelő horgára függesztjük. Ha üres a kijelző, a műszer hátulján lévő főkapcsolót BE állásba kapcsoljuk, ha vízszintes vonalak látszanak, a készenléti állapotból egy gomb megnyomásával aktivizáljuk a műszert, és ha szükséges, nullázzuk a 6. pont szerint. A mérendő terhet a mérleg alján lévő horoggal megemelve a kijelzőről leolvashatjuk a mért tömeget. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISoft Kft. 3/7

4 6. Kezelés Net Kis teljesítményfelvételű készenléti állapot: Akku Hold kg Az előlapi S kivételével a műszer előlap bármely gombjával, vagy a távvezérlő egyik gombjának kb.,5 másodperces nyomvatartásával a készülék automatikusan bekapcsol, (aktivizálódik) rövid öntesztet végez, és a nullpont (±2% névleges érték) környezetében automatikusan nulláz (szükség esetén ±1%-os is lehet a nullázási tartomány: lásd 6.1). A terheletlen mérleg elektronikája az akkumulátor védelme érdekében (alapbeállítás szerint) 5 másodperc elteltével automatikusan kikapcsol készenléti állapotba, ha nem történt gombnyomás. Ez a 16-os paraméterben 5 másodperces lépésekben beállítható. 6.1 A műszer nyomógombjai Tara Mod S Nullázó gomb, ( módban) null környezetben a finomnulla beállítására szolgál. módban adatmenübe, majd menüpontba jutás, Értékadás után a beírt érték érvényesítésével kilép. (Bekapcsol.) Tárázó gomb, használatakor (Net módban) az aktuális bruttó érték tárázódik, és ezután minden nettó tömegértékből kivonásra kerül. Közvetlenül a tárázás után ezért a (Nettó érték=). adatmenüben a menüpontokat lépteti, menü végén kilép. Konfiguráláskor a paraméter számát növeli, (S-el együtt csökkenti). (Bekapcsol.) A, Net, (bruttó, nettó és tára) kijelzési módokat lépteti. Konfiguráláskor a paraméter értékét növeli, (S-el együtt csökkenti). (Bekapcsol.) [22- i] esetén: Adatérvényesítő (A kijelzőn Print felirat és szimbólumok jelennek meg.) [22-n]: A háttérvilágítás KI / BE kapcsolására szolgál, (A távvezérlő S bekapcsoló is.) Konfiguráláskor Tara-val vagy Mod-dal a paraméter számát, vagy értékét csökkenti. Körülbelül 5 másodpercig nyomva a paraméter beállítás (konfigurálás) érhető el, innen a kilépéshez kb. 3 mp.-ig nyomjuk, vagy kivárjuk a kikapcsolás időzítését. A billenő kapcsolós bekapcsolás közben nyomva azonnal a konfigurálás (9) indul. + S A billenő kapcsolóval történő bekapcsolás közben mindkét gombot nyomva (a nullpont ±1 % névleges érték) környezetében nulláz. 6.2 Jelzések A tömegnyugalmat jelzik. Net AKKU TÖLTENDŐ LED Normál működéskor bruttó, nettó és tára kijelzés Szerviz kijelzéskor villogva jelzik a nullázott tízszeres pontosságú kijelzést, az A/D számot és a µv/v kijelzést. Villogó LED Jelzi, ha az akkumulátor feszültsége bizonyos érték alá csökkent, ilyenkor a készüléket a töltőjére kell csatlakoztatni. 4/7 METRISoft Kft.:Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása

5 6.3 A távvezérlő által biztosított funkciók Tara S Bekapcsol, módban -nak, Net -ben Tara -nek felel meg. (Bekapcsol.) [22- i]: Adatérvényesítő (A kijelzőn Print felirat és a jelző szimbólumok jelennek meg.) [22-n]: A háttérvilágítás kapcsolója. (Az előlapi S-től eltérően Bekapcsol.) Bal oldali nyomógomb Jobb oldali nyomógomb 6.4 A töltő berendezés és használata Az MS-DH-1 akkumulátoros tápellátású készülék, ezért fontos tartozéka a hozzá csatlakoztatható akkumulátortöltő egység. Az előlapon villogó piros fény jelzi, ha az akku töltendő. A töltő nem tölti túl az akkumulátort, automatikusan csepptöltésre áll. Célszerű mindig rácsatlakoztatni a használaton kívüli műszerre, hogy az akkumulátor folyamatosan feltöltött állapotban legyen. 7. Karbantartás: A mérleg karbantartását csak szakember, vagy a gyártó által kioktatott személyzet végezheti el! A hosszú élettartam érdekében adott időközönként a műszer külső tisztántartását el kell végezni. Ellenőrizni kell a kapcsolódó elemek állapotát (túlzott bekopás, hajszálrepedés, törés) stb. A sérült elemeket azonnal ki kell cserélni. Tilos a mérleggel ferde terhet emelni, vontatni. A nem rendeltetésszerű használat a garancia megszűnését eredményezheti. 8. Beépített szabványos daruelemek Típus: MS-DH MS-DH MS-DH-21-3 MS-DH-21-6 MS-DH-21-1 Omegakengyel: Gyűjtőkarika: A13 A16 A18 A26 A32 Összekötő: C5 C7 C1 C16 C19-C2 Daru horog: HS 5-6 HS 7-8 HS 1 HS 16 HS Konfiguráló paraméterek 9.1 Speciális paraméterek Nr. Jelentése Értékei Példa 16- Kis fogyasztású állapotba kapcsolás automatikus időzítése ( 5sec) n S gomb adatokat tárol? i: igen; n: S gomb háttérvilágítást kapcsol n, i 22-n 34- DTR figyelés legyen az elsődleges és másodlagos csatornákon? i: igen; n: egyiken se! n, i 34- i 39- Háttérvilágítás legyen bekapcsol áskor? n, i 39-n Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISoft Kft. 5/7

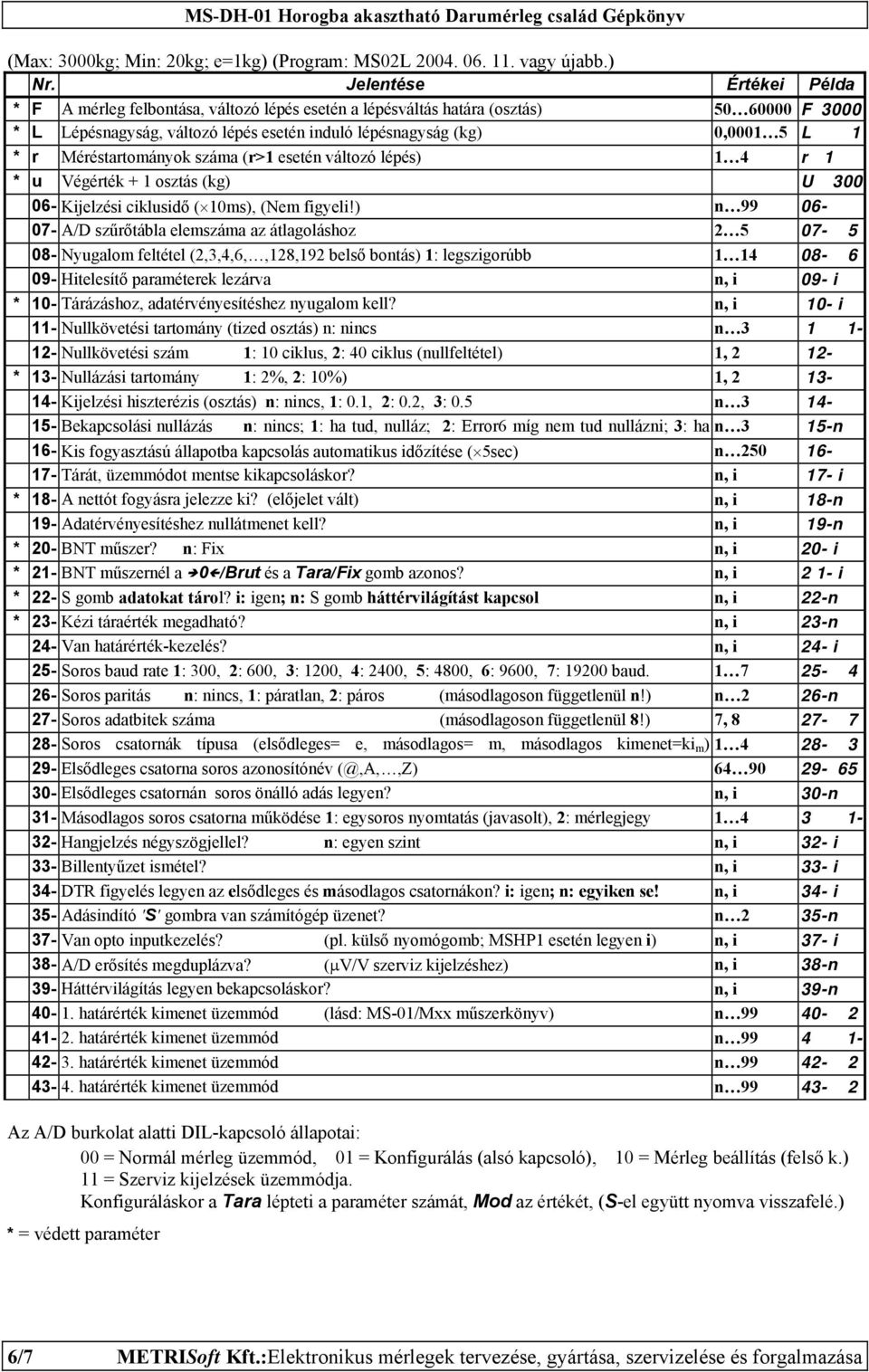

6 (Max: 3kg; Min: 2kg; e=1kg) (Program: MS2L vagy újabb.) Nr. Jelentése Értékei Példa * F A mérleg felbontása, változó lépés esetén a lépésváltás határa (osztás) 5 6 F 3 * L Lépésnagyság, változó lépés esetén induló lépésnagyság (kg),1 5 L 1 * r Méréstartományok száma (r>1 esetén változó lépés) 1 4 r 1 * u Végérték + 1 osztás (kg) U 3 6- Kijelzési ciklusidő ( 1ms), (Nem figyeli!) n A/D szűrőtábla elemszáma az átlagoláshoz Nyugalom feltétel (2,3,4,6,,128,192 belső bontás) 1: legszigorúbb Hitelesítő paraméterek lezárva n, i 9- i * 1- Tárázáshoz, adatérvényesítéshez nyugalom kell? n, i 1- i 11- Nullkövetési tartomány (tized osztás) n: nincs n Nullkövetési szám 1: 1 ciklus, 2: 4 ciklus (nullfeltétel) 1, * 13- Nullázási tartomány 1: 2%, 2: 1%) 1, Kijelzési hiszterézis (osztás) n: nincs, 1:.1, 2:.2, 3:.5 n Bekapcsolási nullázás n: nincs; 1: ha tud, nulláz; 2: Error6 míg nem tud nullázni; 3: ha n 3 15-n 16- Kis fogyasztású állapotba kapcsolás automatikus időzítése ( 5sec) n Tárát, üzemmódot mentse kikapcsoláskor? n, i 17- i * 18- A nettót fogyásra jelezze ki? (előjelet vált) n, i 18-n 19- Adatérvényesítéshez nullátmenet kell? n, i 19-n * 2- BNT műszer? n: n, i 2- i * 21- BNT műszernél a / és a Tara/ gomb azonos? n, i 2 1- i * 22- S gomb adatokat tárol? i: igen; n: S gomb háttérvilágítást kapcsol n, i 22-n * 23- Kézi táraérték megadható? n, i 23-n 24- Van határérték-kezelés? n, i 24- i 25- Soros baud rate 1: 3, 2: 6, 3: 12, 4: 24, 5: 48, 6: 96, 7: 192 baud Soros paritás n: nincs, 1: páratlan, 2: páros (másodlagoson függetlenül n!) n 2 26-n 27- Soros adatbitek száma (másodlagoson függetlenül 8!) 7, Soros csatornák típusa (elsődleges= e, másodlagos= m, másodlagos kimenet=ki m ) Elsődleges csatorna soros azonosítónév (@,A,,Z) Elsődleges csatornán soros önálló adás legyen? n, i 3-n 31- Másodlagos soros csatorna működése 1: egysoros nyomtatás (javasolt), 2: mérlegjegy Hangjelzés négyszögjellel? n: egyen szint n, i 32- i 33- Billentyűzet ismétel? n, i 33- i 34- DTR figyelés legyen az elsődleges és másodlagos csatornákon? i: igen; n: egyiken se! n, i 34- i 35- Adásindító 'S' gombra van számítógép üzenet? n 2 35-n 37- Van opto inputkezelés? (pl. külső nyomógomb; MSHP1 esetén legyen i) n, i 37- i 38- A/D erősítés megduplázva? (µv/v szerviz kijelzéshez) n, i 38-n 39- Háttérvilágítás legyen bekapcsoláskor? n, i 39-n 4-1. határérték kimenet üzemmód (lásd: MS-1/Mxx műszerkönyv) n határérték kimenet üzemmód n határérték kimenet üzemmód n határérték kimenet üzemmód n Az A/D burkolat alatti DIL-kapcsoló állapotai: = Normál mérleg üzemmód, 1 = Konfigurálás (alsó kapcsoló), 1 = Mérleg beállítás (felső k.) 11 = Szerviz kijelzések üzemmódja. Konfiguráláskor a Tara lépteti a paraméter számát, Mod az értékét, (S-el együtt nyomva visszafelé.) * = védett paraméter 6/7 METRISoft Kft.:Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása

7 1. Mellékletek: Garancialevél Egy lapos kezelési segédlet Gyártóműi műbizonylat Tervezői nyilatkozat Érintésvédelmi és Munkavédelmi Nyilatkozat Szabványossági nyilatkozat Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISoft Kft. 7/7
