ConCorde FX-132 Walky Talky Használati útmutató

Átírás

1 ConCorde FX-132 Walky Talky Használati útmutató Antenna LCD kijelző Aktuális csatorna és egyéb rádiójelek kijelzése. Power gomb: hosszan nyomva a készülék be-, kikapcsolása PTT gomb Jelek továbbítása (hosszan nyomva) Töltő / Fülhallgató aljzat Hívó gomb Csengés küldése más készülékre Fel / Le gomb Csatornaváltás, Hangerőbeállítás, Beállítások kiválasztása Menü gomb A készülék programozása Hangszóró Mikrofon 1.LCD kijelző Csatornák száma. 1-től 8-ig választható CTCSS alcsatorna között választható. Az akkumulátor töltöttségi szintjének kijelzése. TX Jeltovábbítás közben látható a kijelzőn. RX Jel fogadása közben látható a kijelzőn. DCM A kétcsatornás üzemmód bekapcsolását jelzi. DCS A digitális kódrendszer bekapcsolását jelzi. VOX VOX, Hangvezérelt adatátviteli módban látható a kijelzőn SC Csatorna szkennelés közben látható a kijelzőn. A billentyűzár bekapcsolását jelzi. Az aktuális hangerőszint kijelzése. Beérkező jel kijelzése. A rezgő funkció bekapcsolt állapotát jelzi. 1

2 2. Üzembe helyezés Övcsipesz retesz 2.1 Övcsipesz eltávolítása a. Húzza el az övcsipesz reteszt a PMR-től. b. A retesz húzása közben az 1. ábrán látható módon húzza fel az övcsipeszt 2.2 Övcsipesz rögzítése a. Csúsztassa az övcsipeszt a nyílásba a 2. ábrán látható módon. b. Egy kattanás jelzi, hogy az övcsipesz a helyére került. 1.ábra 2.ábra 2.3 Akkumulátorok behelyezése 3.ábra 4.ábra Figyelmeztetés: Az akkumulátorok behelyezéskor ügyeljen a megfelelő polaritására, ellenkező esetben a készülék és az akkumulátorok is sérülhetnek. A.Csúsztassa le az akkumulátortartó fedelet. B. Helyezze be az akkumulátorokat. (3. ábra) C. Helyezze vissza az akkumulátortartó fedelet a 4. ábra szerint. Megjegyzés: -Kizárólag a mellékelt hálózati töltővel töltse az akkumulátorokat. -Ne próbáljon meg újratölteni nem újratölthető elemeket. -Győződjön meg róla, hogy az akkumulátortartó fedél megfelelően van rögzítve az akkumulátorok töltésekor. -Az elhasználódott akkumulátorokat vigye a kijelölt gyűjtőhelyre. Soha ne próbálja meg őket elégetni, illetve olyan helyen tárolni, ahol kilyukadhatnak, felrobbanhatnak. -Az elhasználódott akkumulátorokat mindenképpen távolítsa el a készülékből. 2.4 Akkumulátorok töltése a.a hálózati töltő megfelelő csatlakozóvégét csatlakoztassa az asztali dokkolóhoz. b.az adapter másik végét csatlakoztassa a hálózati aljzatba (230V). Kizárólag a mellékelt hálózati töltővel töltse az akkumulátorokat. Bármely egyéb hálózati töltő használata károsíthatja a készüléket és érvényteleníti a garanciát! Place the FX-132 units in the charge cradle in an upright position and facing outward. The Charge LED indicators will light up. 2

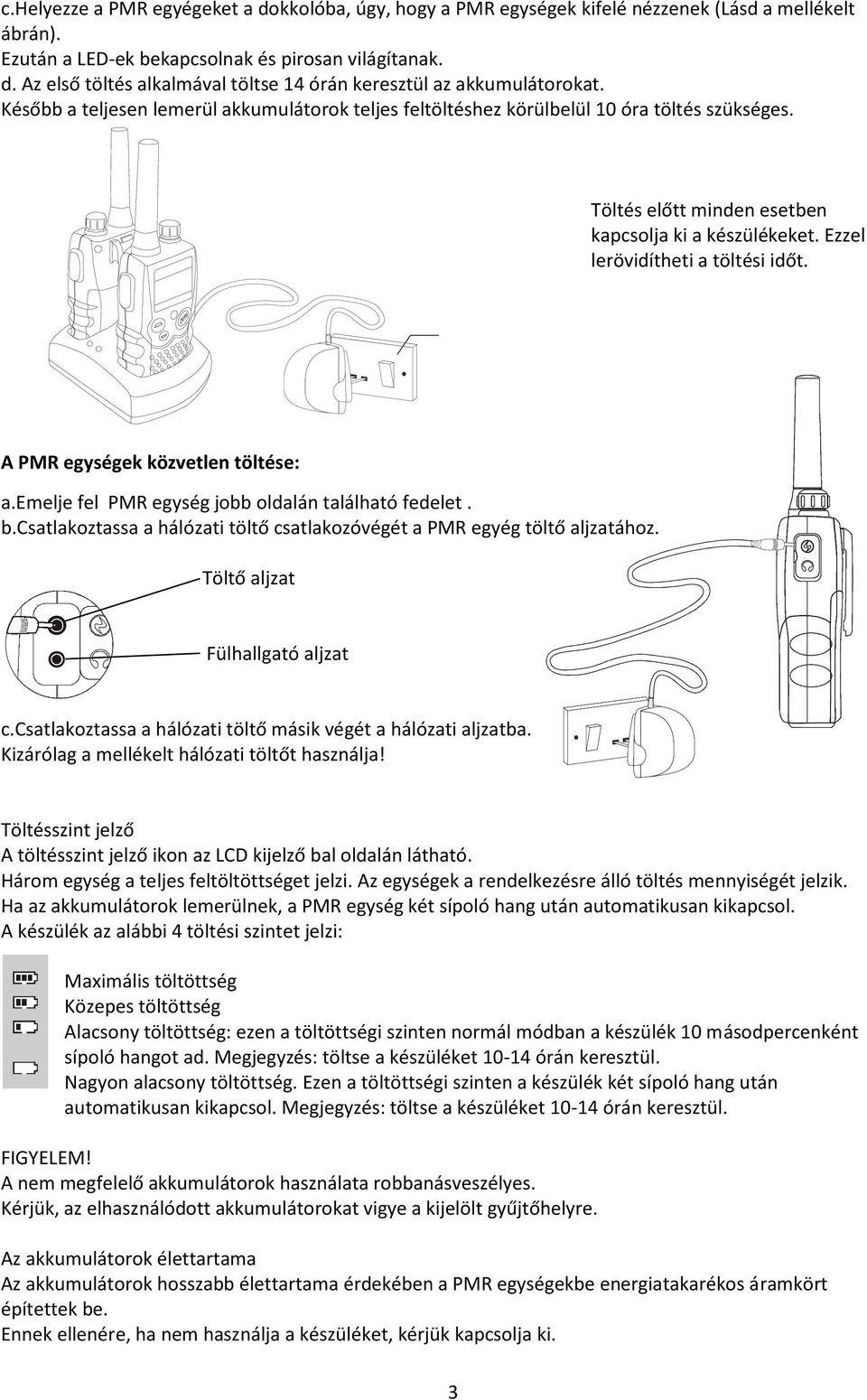

3 c.helyezze a PMR egyégeket a dokkolóba, úgy, hogy a PMR egységek kifelé nézzenek (Lásd a mellékelt ábrán). Ezután a LED-ek bekapcsolnak és pirosan világítanak. d. Az első töltés alkalmával töltse 14 órán keresztül az akkumulátorokat. Később a teljesen lemerül akkumulátorok teljes feltöltéshez körülbelül 10 óra töltés szükséges. Töltés előtt minden esetben kapcsolja ki a készülékeket. Ezzel lerövidítheti a töltési időt. A PMR egységek közvetlen töltése: a.emelje fel PMR egység jobb oldalán található fedelet. b.csatlakoztassa a hálózati töltő csatlakozóvégét a PMR egyég töltő aljzatához. Töltő aljzat Fülhallgató aljzat c.csatlakoztassa a hálózati töltő másik végét a hálózati aljzatba. Kizárólag a mellékelt hálózati töltőt használja! Töltésszint jelző A töltésszint jelző ikon az LCD kijelző bal oldalán látható. Három egység a teljes feltöltöttséget jelzi. Az egységek a rendelkezésre álló töltés mennyiségét jelzik. Ha az akkumulátorok lemerülnek, a PMR egység két sípoló hang után automatikusan kikapcsol. A készülék az alábbi 4 töltési szintet jelzi: Maximális töltöttség Közepes töltöttség Alacsony töltöttség: ezen a töltöttségi szinten normál módban a készülék 10 másodpercenként sípoló hangot ad. Megjegyzés: töltse a készüléket órán keresztül. Nagyon alacsony töltöttség. Ezen a töltöttségi szinten a készülék két sípoló hang után automatikusan kikapcsol. Megjegyzés: töltse a készüléket órán keresztül. FIGYELEM! A nem megfelelő akkumulátorok használata robbanásveszélyes. Kérjük, az elhasználódott akkumulátorokat vigye a kijelölt gyűjtőhelyre. Az akkumulátorok élettartama Az akkumulátorok hosszabb élettartama érdekében a PMR egységekbe energiatakarékos áramkört építettek be. Ennek ellenére, ha nem használja a készüléket, kérjük kapcsolja ki. 3

4

5

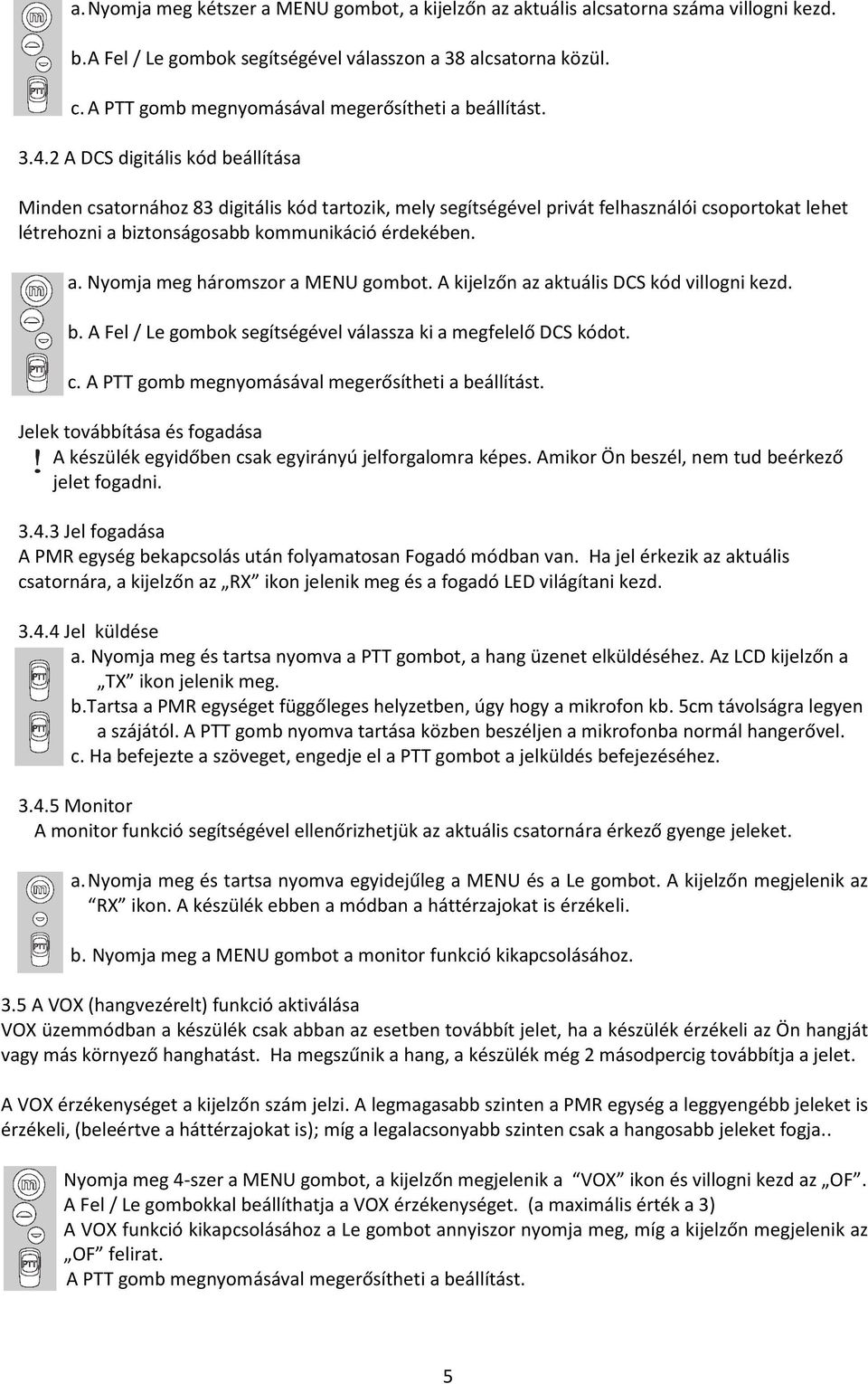

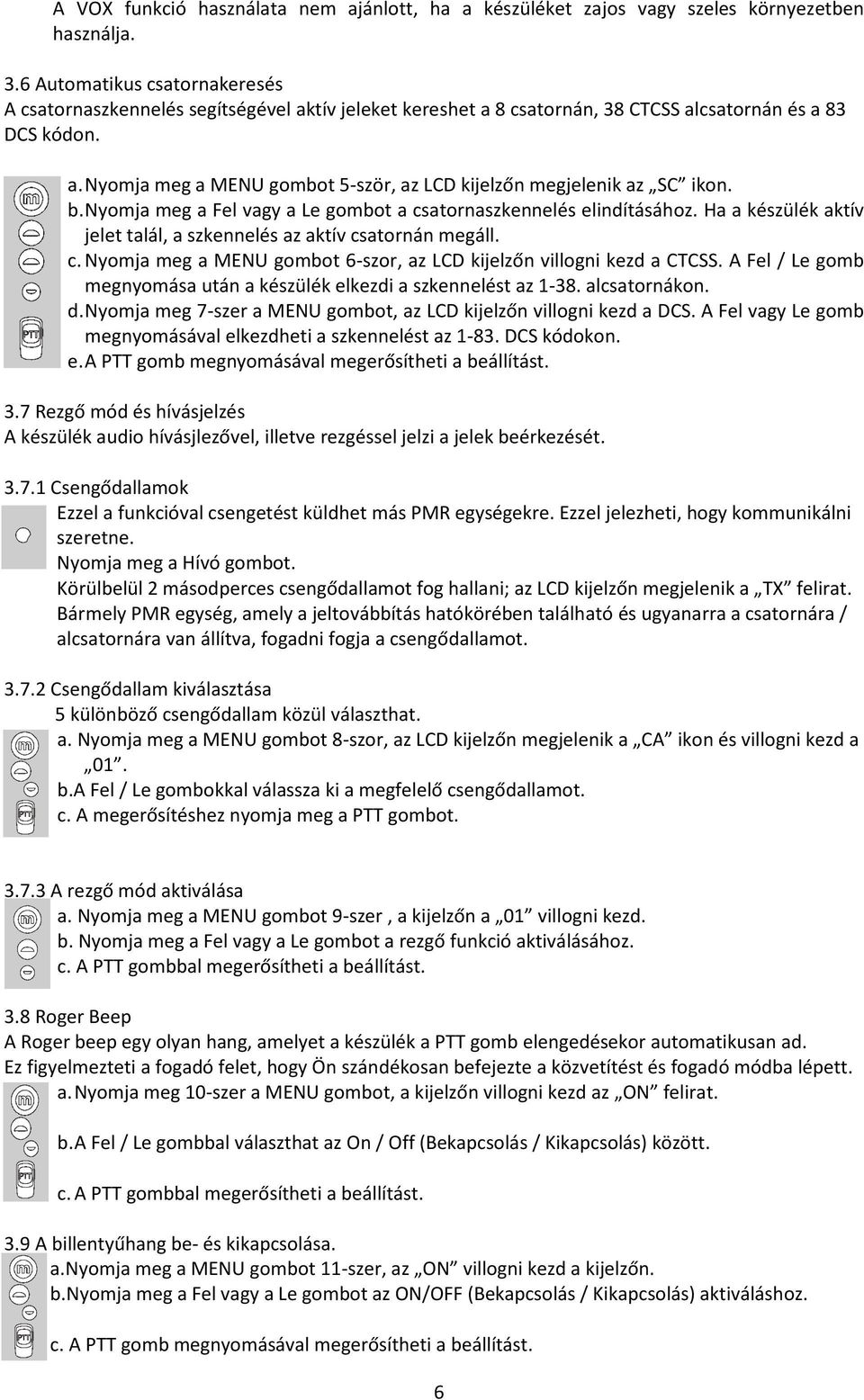

6

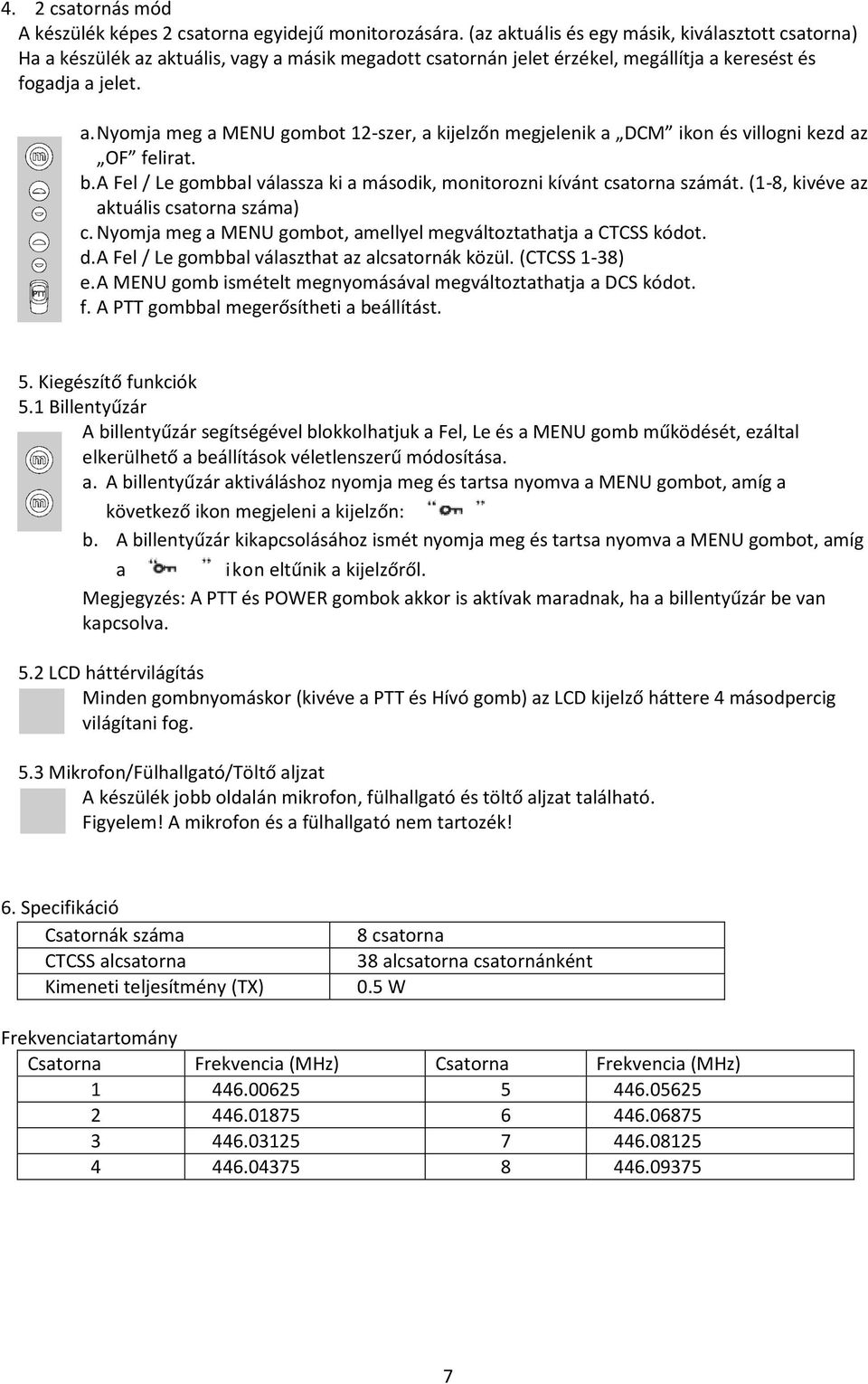

7

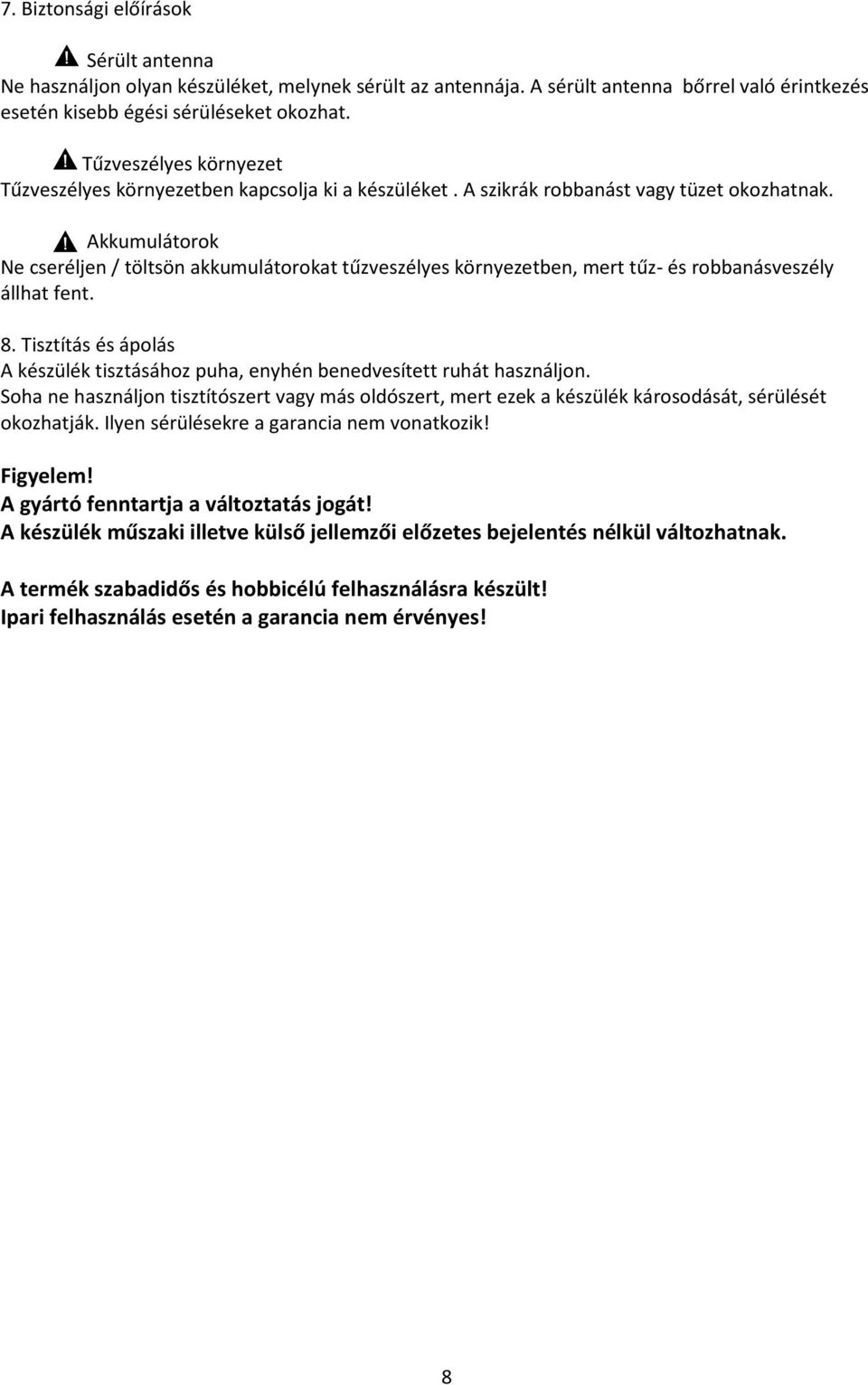

8
