1 Hőmérő Fluke 561 Használati utasítás

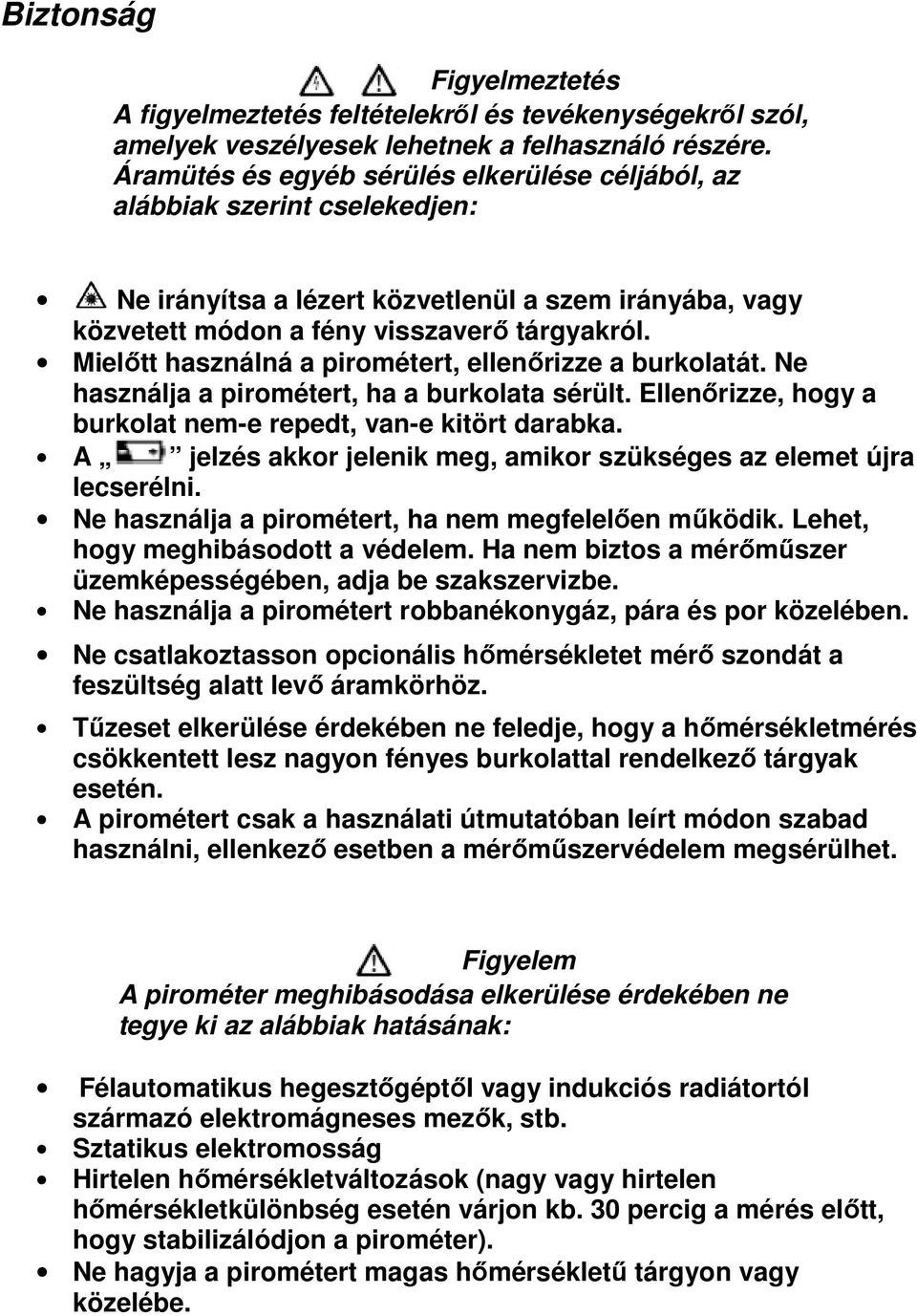

2 Biztonság Figyelmeztetés A figyelmeztetés feltételekről és tevékenységekről szól, amelyek veszélyesek lehetnek a felhasználó részére. Áramütés és egyéb sérülés elkerülése céljából, az alábbiak szerint cselekedjen: Ne irányítsa a lézert közvetlenül a szem irányába, vagy közvetett módon a fény visszaverő tárgyakról. Mielőtt használná a pirométert, ellenőrizze a burkolatát. Ne használja a pirométert, ha a burkolata sérült. Ellenőrizze, hogy a burkolat nem-e repedt, van-e kitört darabka. A jelzés akkor jelenik meg, amikor szükséges az elemet újra lecserélni. Ne használja a pirométert, ha nem megfelelően működik. Lehet, hogy meghibásodott a védelem. Ha nem biztos a mérőműszer üzemképességében, adja be szakszervizbe. Ne használja a pirométert robbanékonygáz, pára és por közelében. Ne csatlakoztasson opcionális hőmérsékletet mérő szondát a feszültség alatt levő áramkörhöz. Tűzeset elkerülése érdekében ne feledje, hogy a hőmérsékletmérés csökkentett lesz nagyon fényes burkolattal rendelkező tárgyak esetén. A pirométert csak a használati útmutatóban leírt módon szabad használni, ellenkező esetben a mérőműszervédelem megsérülhet. Figyelem A pirométer meghibásodása elkerülése érdekében ne tegye ki az alábbiak hatásának: Félautomatikus hegesztőgéptől vagy indukciós radiátortól származó elektromágneses mezők, stb. Sztatikus elektromosság Hirtelen hőmérsékletváltozások (nagy vagy hirtelen hőmérsékletkülönbség esetén várjon kb. 30 percig a mérés előtt, hogy stabilizálódjon a pirométer). Ne hagyja a pirométert magas hőmérsékletű tárgyon vagy közelébe.

3 Használati útmutató Biztonsági jelölések és szimbólumok Az 1. táblázat és az 1. ábra biztonsági jelöléseket és szimbólumokat tartalmaz, amelyek a készüléken és a jelen használati útmutatóban találhatók. 1. táblázat Szimbólumok Szimbólum Jelentés Kockázat vagy veszély. Fontos információ. Ellenőrizze a használati útmutatót. Veszélyes feszültség. Komoly figyelmeztetés. Figyelem. Lézerfény. Megfelel az Európai Unió és az Európai Szabadkereskedelmi Társulás elvárásainak. Celsius fok Fahrenheit fok Elem

4 Kijelző Az alap kijelző kijelzi a hőmérő által kibocsájtott infravörös hullámok segítségével mért hőmérsékletértéket. A másodlagos kijelző mutatja az aktuális hőmérsékletet, ha a K típusú szonda csatlakoztatva van a készülékhez. Ha a hőelem nincs csatlakoztatva, akkor a kis kijelzőn megjelenik a maximális, a minimális vagy a legmagasabb és a legalacsonyabb hőmérséklet közötti különbség. Bármikor lehetséges átkapcsolni a minimális és a maximális mért hőmérséklet, vagy a maximális és a minimális mért érték közötti különbség megtekintése céljából, ha a kijelző be van kapcsolva. A MIN, MAX és a DIF (különbség) hőmérsékletértékek folyamatosan átszámításra és frissítésre kerülnek, ha a ravasz meg van nyomva. Ha elengedi a ravaszt, a MIN, MAX, DIF hőmérsékletérték további 7 másodpercig látható a kijelzőn. 1. A lézer bekapcsolt állapotát visszajelző szimbólum. 2. A végrehajtott a mérésről, vagy a kijelzőre elmentett eredményről informáló visszajelzés. 3. A kiválasztott mértékegységről informáló visszajelző. 4. Fő hőmérséklet-kijelző 5. Kiegészítő hőmérséklet-kijelző 6. Kiválasztott emisszió érték visszajelző 7. A hőelem által mért MINimális hőmérsékletérték, MAXimális hőmérsékletérték, vagy (DIF) a legmagasabb és a legalacsonyabb hőmérsékletértékek közötti különbség 8. Elhasznált elem jelzése. A szimbólum akkor jelenik meg, ha az elem elveszítette a kapacitásának több mint 75%-át.

5 Gombok és csatlakozók Gombok/ csatlakozók Leírás Nyomja meg a gombot, azután nyomja meg a gombot, hogy a kijelzőn választani tudjon a MIN, MAX, DIF értékek között A nyomógomb lehetővé teszi, a választást a MIN, MAX, DIF értékek megjelenítése között, amelyek megjelennek a másodkijelzőn. A kiválasztott emisszió érték beállítása. Lehetséges választani, a következő értékek között LO (0,3), MED (0,7), vagy HI (0,95) a gomb segítségével K típusú hőelem szonda lehetővé teszi az érintéses hőmérsékletmérést. A mérőműszer működése Az infravörös hőmérő elvégzi a hőmérsékletmérést a tárgyak felületén, és burkolatán. A hőmérő optikája érzékeny az infravörös sugárzásra, amelyet összpontosításra és összegyűjtésre kerül az érzékelőben A hőmérő elektronikája átalakítja a leolvasott hőmérséklet információt olyan jelekké, amelyek megjelennek a kijelzőn. Lézeres mutató segítségével könnyedén megtalálja a kívánt mérési helyet. A hőmérő használata A hőmérő bekapcsol, amikor megnyomja a ravaszt. A hőmérő kikapcsol, ha 7 másodpercen belül nem választ ki semmilyen funkciót. Ahhoz, hogy megmérje a kiválasztott felület hőmérsékletét, irányítsa a lézert a mérendő felületre, majd nyomja meg a ravaszt, és tartsa meg. Olvassa le az eredményt a kijelzőről. Győződjön meg arról, hogy az infravörös hőmérő, képes-e megmérni a felszín hőmérsékletét. Ellenőrizze annak a területnek a méretarányát, amely felszín hőmérsékletét méri, a távolságot, ahonnan elvégzi a mérést az infravörös hőmérő optikájának megfelelő paraméterekkel. A meleg és hideg hely lokalizálása Ahhoz, hogy megtalálja a hideg vagy a meleg felületet, először mozgassa a hőmérőt a mérési célterületen kívülre. Ezután lassan mozgassa a készüléket a mérendő terület felé, hogy beolvassa a mérési eredményt, így keresse meg a meleg és a hideg pontokat. Lásd az alábbi ábrát.

6 A mérési mező nagysága és távolsága A maximális távolság aránya (D) a mérési területhez (S), úgy érhető el, ha a hőmérő 900 mm távolságában van (36 hüvelyk) a mérési területtől, amely ebben az esetben 75mm átmérőjű (3 hüvelyk). Lásd az alábbi ábrát. Látókör Győződjön meg arról, hogy az a felület, amelynek a hőmérsékletét szeretné megmérni nagyobb, mint az a terület, ahonnan az infravörös hőmérő méri a hőmérsékletet, az optika paramétereinek megfelelően. Ha az a terület, amelynek a hőmérsékletét méri az infravörös hőmérő, nagyobb mint a mért felület, közelítse meg a mért felületet. Lásd az alábbi ábrát.

7 Emisszióképesség Az emisszióképesség a különböző anyagok energia sugárzásképességének a tényezője. A legtöbb szerves anyagnak vagy festett, oxidált tárgynak az emisszióképessége körülbelül 0,95. Ha lehetséges, kompenzálja a mérési pontatlanságokat, használjon megfelelő szalagot vagy festéket, és állítsa be a készüléken a magas emisszióértéket. Hagyja, hogy a szalag vagy a festék, ugyanolyan hőmérsékletértékű legyen, mint a felszíni hőmérséklet, amelyet szeretne megmérni. Ha nincs lehetősége a festék vagy a szalag használatára, hogy elvégezze a pontos mérést, akkor változtassa meg az emisszióértéket a megfelelő átkapcsolóval. Akkor is, ha használja az emisszióérték-szabályzót, problémás lehet a fényvisszaverő és fém felületek hőmérsékletének a pontos mérése. Amennyiben lehetséges ellenőrizze a hőmérsékletet az érintéses szondával. A megszerzett tapasztalatok lehetővé teszik a legjobb emisszió érték kiválasztását a jellegzetes mérések esetén. Az infravörös hőmérőnek három beállítható emisszióértéke van: Alacsony (0,3), közepes (0.7), magas (0,95).d A hőmérséklet-mértékegység ( C/ F) megváltoztatása Nyissa ki az elemtartót és keresse meg a hőmérsékletskála mértékegység átkapcsoló helyét. Az átkapcsoló lehetővé teszi, hogy megváltoztathass a hőmérséklet mértékegységét C és F között.

8 Mérés az érintéses szonda használatával Figyelem Áramütés elkerülése céljából ne csatlakoztassa a készülékkel együtt szállított opcionális hőmérsékletet mérő szondát a feszültség alatt levő áramkörhöz. Csatlakoztassa a szondát a hőmérő burkolatának a külső részén található kapocshoz. A szonda csatlakoztatása után egy KTC szimbólum fog meg jelenni a második kijelzőn. Az érintésmentes hőmérsékletmérés eredménye elérhető lesz a fő kijelzőn. Csatlakoztassa a szondát az alábbi ábra szerint. Figyelem! A szonda csatlakoztatása után, a hőmérő 10 percig lesz bekapcsolva (a kikapcsolt lézerrel), attól a pillanattól kezdve, ahogy elengedi a ravaszt. A mérési eredmény rögzítése a kijelzőn A kijelző 7 másodpercen keresztül aktív marad a ravasz elengedése után, a HOLD szimbólum jelenik meg a kijelzőn. Amikor újra megnyomja a ravaszt, akkor a hőmérő végrehajtja a mérést, az utoljára kiválasztott funkció szerint. Hibaelhárítás Tünet Probléma Megoldás --- (szimbólum a kijelzőn) Méréshatáron kívül eső érték Specifikációnak megfelelően állapítsa meg a célt Alacsony elemtöltöttségi színt. Cserélje ki az elemet Nem működő kijelző Lemerült az elem Ellenőrizze, és cserélje ki az elemet A lézer nem működik Alacsony az elem töltöttségi szintje, vagy lemerült az elem Cserélje ki az elemet A hőmérsékleti tényező nagyobb mint 40 C Használja a mérőt olyan környezetben, ahol alacsonyabb a hőmérsékleti tényező

9 Műszaki Specifikáció Érintésmentes mérés Mérési tartomány -40 C-tól 550 C-ig Spektrum tartomány 8 mikrontól 14 mikronig Pontosság +/-1% vagy 1 C, ha a hőmérsékleti tényező 23 C-tól 25 C-ig Ismételtség az eredmény 0.5%-a vagy 1 C A kijelző felbontása 0.1 C (0.1 F) Kiegészítő kijelző MAX, MIN, DIF, KTC Időválasz (95%) 500ms Optikai felbontás (D:S) 12:1 Emisszióképesség szabályzás Három beállítható szint: alacsony (0.3), közepes (0.7), magas (0.95) Érintéses mérőszonda Hőmérséklet tartomány Pontosság A kijelző felbontása 1 C -40 C-tól 550 C-ig +/-1.1 C Lézer Jelző Táp Energiafelhasználás Súly Méretek Üzemi hőmérséklet Relatív páratartalom Tárolási hőmérséklet Kiegészítő tartozékok szimpla pont 2 db. AA elem Elem élettartama: minimum 12 óra 0.322kg 17.69cm x 16.36cm x 5.18cm 0 C-tól 50 C-ig 0%-tól 90%-ig -20 C-tól 65 C-ig Puha tok
