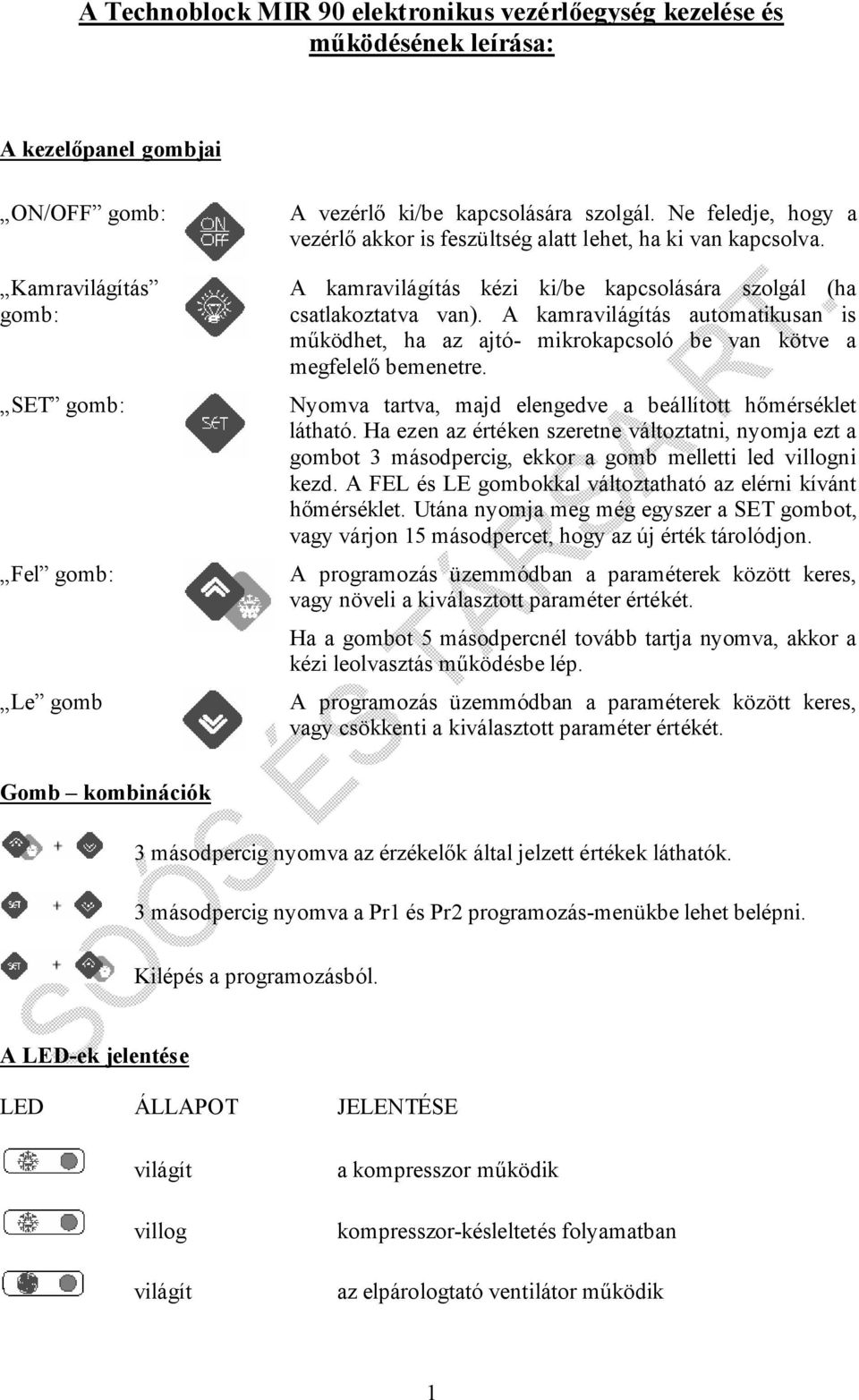

1 A Technoblock MIR 90 elektronikus vezérlőegység kezelése és működésének leírása: A kezelőpanel gombjai ON/OFF gomb: Kamraás gomb: SET gomb: Fel gomb: Le gomb A vezérlő ki/be kapcsolására szolgál. Ne feledje, hogy a vezérlő akkor is feszültség alatt lehet, ha ki van kapcsolva. A kamraás kézi ki/be kapcsolására szolgál (ha csatlakoztatva van). A kamraás automatikusan is működhet, ha az ajtó- mikrokapcsoló be van kötve a megfelelő bemenetre. Nyomva tartva, majd elengedve a beállított hőmérséklet látható. Ha ezen az értéken szeretne változtatni, nyomja ezt a gombot 3 másodpercig, ekkor a gomb melletti led villogni kezd. A FEL és LE gombokkal változtatható az elérni kívánt hőmérséklet. Utána nyomja meg még egyszer a SET gombot, vagy várjon 15 másodpercet, hogy az új érték tárolódjon. A programozás üzemmódban a paraméterek között keres, vagy növeli a kiválasztott paraméter értékét. Ha a gombot 5 másodpercnél tovább tartja nyomva, akkor a kézi leolvasztás működésbe lép. A programozás üzemmódban a paraméterek között keres, vagy csökkenti a kiválasztott paraméter értékét. Gomb kombinációk 3 másodpercig nyomva az érzékelők által jelzett értékek láthatók. 3 másodpercig nyomva a Pr1 és Pr2 programozás-menükbe lehet belépni. Kilépés a programozásból. A LED-ek jelentése LED ÁLLAPOT JELENTÉSE villog a kompresszor működik kompresszor-késleltetés folyamatban az elpárologtató ventilátor működik 1

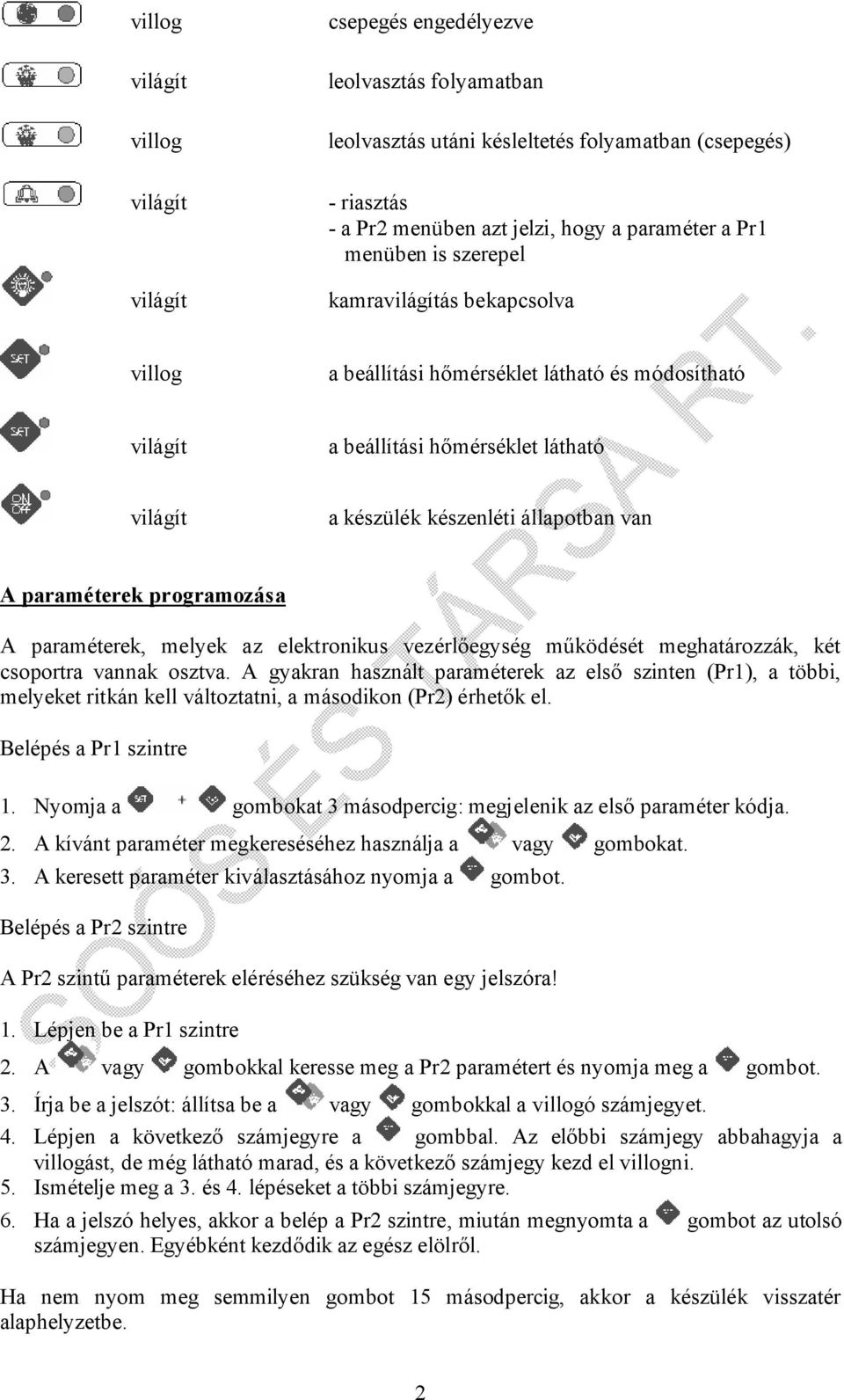

2 villog villog csepegés engedélyezve leolvasztás folyamatban leolvasztás utáni késleltetés folyamatban (csepegés) - riasztás - a Pr2 menüben azt jelzi, hogy a paraméter a Pr1 menüben is szerepel kamraás bekapcsolva villog a beállítási hőmérséklet látható és módosítható a beállítási hőmérséklet látható a készülék készenléti állapotban van A paraméterek programozása A paraméterek, melyek az elektronikus vezérlőegység működését meghatározzák, két csoportra vannak osztva. A gyakran használt paraméterek az első szinten (Pr1), a többi, melyeket ritkán kell változtatni, a másodikon (Pr2) érhetők el. Belépés a Pr1 szintre 1. Nyomja a gombokat 3 másodpercig: megjelenik az első paraméter kódja. 2. A kívánt paraméter megkereséséhez használja a vagy gombokat. 3. A keresett paraméter kiválasztásához nyomja a gombot. Belépés a Pr2 szintre A Pr2 szintű paraméterek eléréséhez szükség van egy jelszóra! 1. Lépjen be a Pr1 szintre 2. A vagy gombokkal keresse meg a Pr2 paramétert és nyomja meg a gombot. 3. Írja be a jelszót: állítsa be a vagy gombokkal a villogó számjegyet. 4. Lépjen a következő számjegyre a gombbal. Az előbbi számjegy abbahagyja a villogást, de még látható marad, és a következő számjegy kezd el villogni. 5. Ismételje meg a 3. és 4. lépéseket a többi számjegyre. 6. Ha a jelszó helyes, akkor a belép a Pr2 szintre, miután megnyomta a gombot az utolsó számjegyen. Egyébként kezdődik az egész elölről. Ha nem nyom meg semmilyen gombot 15 másodpercig, akkor a készülék visszatér alaphelyzetbe. 2

3 A jelszóért forduljon a forgalmazóhoz (alapértelmezésben: 321). Megjegyzés: Minden Pr2 szintű paraméter áthelyezhető a Pr1 (felhasználói) szintre, ha megnyomja gombokat. A LED a Pr2 menüben azt jelzi, hogy a paraméter a Pr1 menüben is szerepel. A paraméterek megváltoztatása Minden paraméternek van egy speciális 2-3 betűs kódja. A paraméterértékek megváltoztatásának módja a következő: 1. Lépjen be a Pr1 vagy Pr2 menübe. 2. A vagy gombokkal keresse meg a kívánt paramétert és nyomja meg a gombot. Megjelenik a paraméter értéke. 3. A vagy gombokkal állítsa be a kívánt értéket. 4. Nyomja meg a gombot az új érték eltárolásához. Kilépés: Nyomja meg a gombokat vagy várjon 15 másodpercig. Megjegyzés: A beállított érték eltárolódik akkor is, ha nem nyomja meg a kilépés előtt. gombot a Paraméterek listája HY LS US OdS AC Hiszterézis: (0,1 25,5 C) A beállított hőmérséklethez tartozó beavatkozási differencia, mindig pozitív. A kompresszor akkor kapcsol be, ha a hőmérséklet eléri a beállított érték + HY értéket és kikapcsol, ha újra eléri a beállított hőmérsékletet. Minimális beállítható hőmérséklet: (-50 C SET) Maximális beállítható hőmérséklet: (SET 110 C) Indítási késleltetés: (0 255 perc) Bekapcsolás után ennyi ideig akadályoztatva van az indulás. Újraindítási késleltetés: (0 30 perc) A kompresszor leállása és újraindulása közötti legrövidebb idő. COn Kompresszor üzemidő hibás érzékelő esetén: (0 255 perc) Hibás érzékelő esetén ennyi ideig jár a kompresszor. COn=0 esetén a kompresszor mindig kikapcsolva. COF Kompresszor állásidő hibás érzékelő esetén: (0 255 perc) Hibás érzékelő esetén ennyi ideig van kikapcsolva a kompresszor. COF=0 esetén a kompresszor mindig bekapcsolva. Ha COn=0 és COF=0, a kompresszor mindig kikapcsolva. CF res Hőmérsékletmérés egysége: C = Celsius; F = Fahrenheit. Kijelző pontossága: (in = 1 C; de = 0,1 C) 3

4 tdf EdF dte IdF Leolvasztás típusa: re = fűtéssel (kompresszor KI). rt = leolvasztás időre, hőmérséklet szabályozással. A leolvasztás időtartamát az Mdf értéke határozza meg, ez idő alatt a fűtőbetéteket egy termosztát kapcsolja, így a dte hőmérsékletet tartja az elpárologtatóban. in = meleg gázzal (kompresszor BE). Leolvasztás módja in = leolvasztás fix időintervallumonként, melyet az idf paraméter határoz meg. sd = Okos leolvasztás, az idf paraméterben megadott idő csak a kompresszor bekapcsolt állapotában számolódik. Leolvasztási véghőmérséklet: ( C) Ha ezt a hőmérsékletet eléri az elpárologtató érzékelője, befejeződik a leolvasztás. Leolvasztás gyakorisága: (1 120 óra) Két leolvasztás kezdete közötti idő. MdF Maximális leolvasztási idő: (0 255 perc) P2P=n esetén (nincs elpárologtató szonda) a leolvasztás hosszát határozza meg, P2P=y esetén (van elpárologtató szonda) a leolvasztás maximális hosszát határozza meg. dfd dad Fdt FnC Fnd FSt Kijelzett hőmérséklet a leolvasztás alatt: rt = valós hőmérséklet it = leolvasztás kezdetén mért hőmérséklet Set = beállított érték def = def felirat deg = deg felirat Kijelző késleltetése leolvasztás után: (0 255 perc) Maximális idő a leolvasztás befejezte és a valós mért hőmérséklet kijelzés újrakezdése között. Csepegési idő: (0 60 perc) A leolvasztási véghőmérséklet elérése és a normál működés visszaállítása közötti idő. Ventilátor működés C-n: A kompresszorral együtt / Leolvasztáskor KI C-y: A kompresszorral együtt / Leolvasztáskor BE O-n: Folyamatos / Leolvasztáskor KI O-y: Folyamatos / Leolvasztáskor BE Ventilátor késleltetés leolvasztás után: (0 255 perc) A leolvasztás vége és a ventilátor működésének visszaállása közötti idő. Ventilátor kikapcsolási hőmérséklet: ( C) Ha az elpárologtató érzékelőn mért hőmérséklet magasabb, mint FSt, a ventilátor leáll. Ez arra jó, hogy a levegő hideg maradhat a kamrában, ha az elpárologtató felmelegszik. ALC Riasztási határértékek típusa: (re= a beállított hőmérséklettől függ; Ab= abszolút) meghatározza, hogy a riasztási határok a beállított hőmérséklethez képest relatív értékek, vagy abszolút hőmérsékletértékek. 4

5 ALU Magas hőmérséklet riasztási határérték: (Ha ALC=rE: 0 50 C; ha ALC=Ab: ALL 110 C) ha ez a hőmérséklet kialakul, riasztás következik be az ALd késletetési idő leteltével. ALL Alacsony hőmérséklet riasztási határérték: (Ha ALC=rE: 0 50 C; ha ALC=Ab: ALU -50 C) ha ez a hőmérséklet kialakul, riasztás következik be az ALd késletetési idő leteltével. AFH Riasztás és ventilátor differencia: (0,1 25,5 C) A ventilátor kapcsolás és a hőmérséklet riasztások kapcsolásának a differenciája. ALd Hőmérséklet riasztás késleltetés: (0 255 perc) A hőmérséklet riasztási határ érzékelése és a riasztás jelzése közötti késleltetés. dao Hőmérséklet riasztás késleltetés bekapcsolás után: (0 perc 23 óra 50 perc) A hőmérséklet riasztási határ érzékelése a bekapcsolás után és a riasztás jelzése közötti késleltetés. EdA Hőmérséklet riasztás késleltetés leolvasztás után: (0 255 perc) A hőmérséklet riasztási határ érzékelése a leolvasztás után és a riasztás jelzése közötti késleltetés. dot doa tba nps ot oe P2P odc Riasztás tiltás ajtónyitáskor: (0 255 perc) Az ajtó becsukásától kezdve ennyi ideig nem generál riasztást. Nyitott ajtó riasztás: (0 255 perc) A nyitott (nyitva hagyott) ajtó riasztás érzékelése és a riasztás jelzése közötti késleltetés. Hangjelző és a riasztás relé kikapcsolása: ds= a hangjelző és a relé függetlenek En= mindkettőt kikapcsolja ugyanaz a gomb. Presszosztát kapcsolások száma: (0 15) Meghatározza, hogy a did paraméterben megadott idő alatt hány presszosztát kapcsolás kell a riasztás jelzéshez. Termosztát érzékelő kalibrálás: ( C) A teremtermosztát érzékelőt lehet vele kalibrálni. Elpárologtató érzékelő kalibrálás: ( C) Az elpárologtató érzékelőt lehet vele kalibrálni. Elpárologtatón van-e érzékelő: n= nincs, leolvasztás időre y= van, leolvasztás elpárologtató hőmérséklet alapján Kompresszor és elpárologtató ventilátor állapota nyitott ajtónál: no= normálisan működnek Fan= ventilátor kikapcsol CPr= kompresszor kikapcsol F_C= mindkettő kikapcsol 5

6 did LdE Adr rel Ptb Digitális bemenet riasztás késleltetés: (0 255 perc) Ha a digitális bemenetre nyomáskapcsoló van kötve, azt az időintervallumot határozza meg, mely alatt ha a nyomáskapcsoló nps számú kapcsolást végez, riasztás keletkezik. Világítás kikapcsolás késleltetés: (0 255 másodperc) Az ajtó becsukása után ennyi ideig égve marad a kamraás. Soros hálózati cím RS485: (1 247) E cím alapján azonosítható a készülék, ha távfelügyeleti rendszerhez kapcsolják (pl. XJ500). Szoftver verziószám: (csak olvasható) Paraméter lista: (csak olvasható) Ezen keresztül leolvashatók a gyárilag beállított paraméterek. Digitális bemenetek A MIR90 szabályzónak két digitális bemenete van. Az egyik az ajtónyitás mikrokapcsolóhoz, a másik a nyomáskapcsolóhoz. Ajtó mikrokapcsoló Ez jelzi a készülék számára, ha nyitva a kamra ajtaja. Nyitott ajtónál a kompresszor és a belső ventilátor az odc paraméter beállítása szerint működnek. A doa paraméterben megadott idő után a nyitott ajtó riasztás aktiválódik és a kijelzőn a da felirat jelenik meg. A riasztás automatikusan törlődik a digitális bemenet deaktiválásakor (az ajtó becsukásakor). A hőmérséklet riasztások nem működnek, amíg az ajtó nyitva van, és utána sem a dot paraméterben meghatározott ideig. A LIGHT (kamraás) kimenet aktív nyitott ajtónál, és a becsukása után is az Lde paraméterben meghatározott ideig. Nyomáskapcsoló Ha a nyomáskapcsoló az nps paraméterben megadott számú kapcsolást végez a did paraméterben megadott idő alatt, riasztás keletkezik. A kijelzőn a PAL felirat jelenik meg, a kompresszor leáll. A normál működés visszaállításához kapcsolja ki a készüléket vagy állítsa készenléti állapotba az ON/OFF gombbal. Hívjon szerelőt, hogy kiderítse, mi okozta a riasztást! TTL soros hálózati csatlakozó E csatlakozón keresztül a készülék hozzákapcsolható távfelügyeleti rendszerhez egy külső TTL/RS485 egységgel. A kommunikációs protokoll ModBUS-RTU. 6

7 Hibaüzenetek Kijelző A hiba oka Kimenetek EE Villog Adat hiba Riasztás kimenet aktív; Többi kimenet változatlan P1 Villog Teremhőmérséklet érzékelő hiba P2 HA LA da PAL Riasztás kimenet aktív; Kompresszor kimenet a COn és COF paraméterek szerint Elpárologtató érzékelő hiba Riasztás kimenet aktív; Többi kimenet változatlan, leolvasztás időre Magas hőmérséklet riasztás Riasztás kimenet aktív; Többi kimenet változatlan Alacsony hőmérséklet Riasztás kimenet aktív; riasztás Többi kimenet változatlan Nyitott ajtó riasztás Riasztás kimenet aktív; Többi kimenet változatlan Nyomáskapcsoló riasztás Riasztás kimenet aktív; Minden más kikapcsolva Riasztás kimenet Ha riasztási esemény történik, hibaüzenet jelenik meg a kijelzőn és a riasztás kimenet aktiválódik mindaddig, amíg az azt kiváltó esemény meg nem szűnik, vagy egy gombbal ki nem kapcsolják. (*melyik gombbal?) A riasztás kimenet ilyen módon történő deaktiválása letiltható úgy, hogy a tba paraméter értékét ds -re állítják. Ilyenkor a riasztás kimenet addig marad aktív, amíg a riasztási esemény fennáll. Riasztási állapot helyreállítása A P1 és P2 érzékelő hiba riasztás 30 másodperccel a hiba észlelése után kezdődik, és 30 másodperccel az érzékelő normál üzembe való visszaállása után megszűnik. Ellenőrizze a csatlakozásokat, mielőtt kicserélné az érzékelőt. A HA és LA hőmérséklet riasztások automatikusan megszűnnek, amint a hőmérséklet visszaáll az előírt értékre, illetve leolvasztás kezdetekor és ajtónyitáskor. A da nyitott ajtó riasztás az ajtó becsukásakor megszűnik. A PAL nyomáskapcsoló riasztás manuálisan törölhető a készülék kikapcsolásával. 7

8 Csatlakozások Paraméterek gyárilag beállított értékei Leolvasztás: levegő meleggáz elektromos Név Leírás Tartomány Szint H-A* M-N* B-K* M-N* B-K* SZABÁLYOZÁS Set Elérni kívánt hőmérséklet HY Beavatkozási differencia 0,1 25,5 C Pr LS Minimális beállítható hőmérséklet -50 C SET Pr US Maximális beállítható hőmérséklet SET 110 C Pr OdS Indítási késleltetés perc Pr AC Újraindítási késleltetés 0 30 perc Pr Con Kompr. üzemidő hibás érzékelő esetén perc Pr CoF Kompr. állásidő hibás érzékelő esetén perc Pr ÉRZÉKELŐK ÉS KIJELZŐ CF Hőmérsékletmérés egysége C F Pr 2 C C C C C res Kijelző pontossága in de Pr 2 in in in in in LEOLVASZTÁS tdf Leolvasztás típusa re, rt, in Pr 1 re in in re re EdF Leolvasztás módja in Sd Pr 2 Sd Sd Sd Sd Sd dte Leolvasztási véghőmérséklet C Pr IdF Leolvasztás gyakorisága óra Pr MdF Maximális leolvasztási idő perc Pr dfd Kijelzett hőmérséklet a leolvasztás alatt rt,it,set,def,deg Pr 2 rt rt rt rt rt dad Kijelző késleltetése leolvasztás után perc Pr Fdt Csepegési idő 0 60 perc Pr ELPÁROLOGTATÓ VENTILÁTOR FnC Ventilátor működés C-n,C-y,O-n,O-y Pr 1 O-y O-n O-n O-n O-n Fnd Ventilátor késleltetés leolvasztás után perc Pr FSt Ventilátor kikapcsolási hőmérséklet C Pr

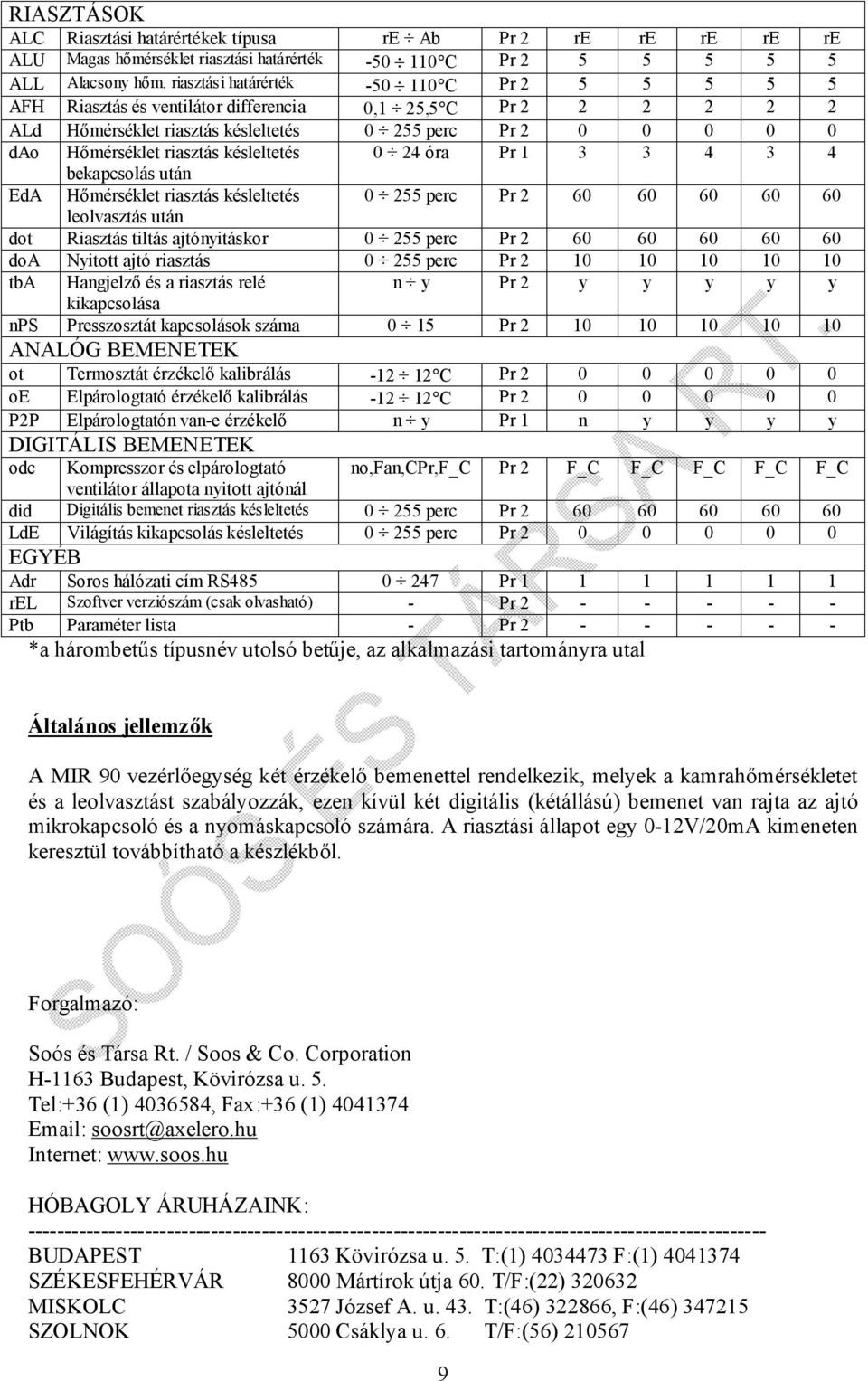

9 RIASZTÁSOK ALC Riasztási határértékek típusa re Ab Pr 2 re re re re re ALU Magas hőmérséklet riasztási határérték C Pr ALL Alacsony hőm. riasztási határérték C Pr AFH Riasztás és ventilátor differencia 0,1 25,5 C Pr ALd Hőmérséklet riasztás késleltetés perc Pr dao Hőmérséklet riasztás késleltetés 0 24 óra Pr bekapcsolás után EdA Hőmérséklet riasztás késleltetés perc Pr leolvasztás után dot Riasztás tiltás ajtónyitáskor perc Pr doa Nyitott ajtó riasztás perc Pr tba Hangjelző és a riasztás relé n y Pr 2 y y y y y kikapcsolása nps Presszosztát kapcsolások száma 0 15 Pr ANALÓG BEMENETEK ot Termosztát érzékelő kalibrálás C Pr oe Elpárologtató érzékelő kalibrálás C Pr P2P Elpárologtatón van-e érzékelő n y Pr 1 n y y y y DIGITÁLIS BEMENETEK odc Kompresszor és elpárologtató no,fan,cpr,f_c Pr 2 F_C F_C F_C F_C F_C ventilátor állapota nyitott ajtónál did Digitális bemenet riasztás késleltetés perc Pr LdE Világítás kikapcsolás késleltetés perc Pr EGYÉB Adr Soros hálózati cím RS Pr rel Szoftver verziószám (csak olvasható) - Pr Ptb Paraméter lista - Pr *a hárombetűs típusnév utolsó betűje, az alkalmazási tartományra utal Általános jellemzők A MIR 90 vezérlőegység két érzékelő bemenettel rendelkezik, melyek a kamrahőmérsékletet és a leolvasztást szabályozzák, ezen kívül két digitális (kétállású) bemenet van rajta az ajtó mikrokapcsoló és a nyomáskapcsoló számára. A riasztási állapot egy 0-12V/20mA kimeneten keresztül továbbítható a készlékből. Forgalmazó: Soós és Társa Rt. / Soos & Co. Corporation H-1163 Budapest, Kövirózsa u. 5. Tel:+36 (1) , Fax:+36 (1) soosrt@axelero.hu Internet: HÓBAGOLY ÁRUHÁZAINK: BUDAPEST 1163 Kövirózsa u. 5. T:(1) F:(1) SZÉKESFEHÉRVÁR 8000 Mártírok útja 60. T/F:(22) MISKOLC 3527 József A. u. 43. T:(46) , F:(46) SZOLNOK 5000 Csáklya u. 6. T/F:(56)
