Köszönjük, hogy megvásárolta ezt a rádióvezérlésű időjárás előrejelző készüléket. SM-028

Átírás

1 Használati utasítás

2 20. Köszönjük, hogy megvásárolta ezt a rádióvezérlésű időjárás előrejelző készüléket. SM Fontos Kérjük, a készülék használata előtt figyelmese olvassa el a használati útmutatót. 22. A felszerelés tartalma 1 időjárás előrejelző állomás 1 külső készülék 1 használati útmutató 23. Használat A készüléket az alábbi pontokban leírt módon használja, a kellemetlenségek elkerülése érdekében és a készülék használatakor vegye figyelembe az alább pontokat:

3 A külső és belső hőmérséklet mind Celsius-ban mind Fahrenheit-ben mérhető Várható külső hőmérséklet előrejelzése A benti közegben mérhető páratartalom jelzése a szimbólumokkal A minimum és a maximum hőmérséklet és páratartalom jelzése a min./ max. rövidítésekkel A pontos idő 12 vagy 24 órás formátumú megjelenítése a dátummal Az aktuális nap megjelenítése több nyelven is elérhető A légnyomás mérése, 12 órára visszamenőleg tárolt adatokkal Automatikus átváltás a nyári és a téli időszámítások között Időjárás előrejelzés a megadott szimbólummal megjelenítve (napos, helyenként napos, felhős, esős, viharos) Holdfázisok jelzése A napkelte és a napnyugta pontos idejének jelzése az adott országhoz/városhoz igazítva Elem feltöltöttségének jelzése 2 ébresztő / riasztás, szundi funkcióval 25. Üzembe helyezés 25.1 Áramellátás Időjárás előrejelző készülék (fő egység) 3. Távolítsa el a fő készülék hátulján található fedelet 4. Helyezzen a készülékbe 3 darab 1,5 V-os AA típusú elemet, a megfelelő pulzusok figyelembevételével (LR06) 5. Helyezze vissza a fedelet Kültéri egység 1. A kültéri egység hátulján található fedelet távolítsa el 2. Helyezzen a készülékbe két darab AAA típusú elemet (LR03), alaposan vizsgálja meg, hogy ez a polaritásnak megfelelően történik 3. Zárja vissza a készülék fedelét

4 Megjegyzés: Az elemek mellett három gomb található TX, C/F (Celsius/Fahrenheit) és CH. Az első gombbal vihetők be az adatok, a másodikkal választhat a hőmérsékletet jelző mértékegységek között és a harmadik gombbal válthat az 1,2 és 3-as csatornák között Üzembe helyezés Időjárás előrejelző készülék (fő egység) Válassza ki a készülék számára legideálisabb helyet és helyezze el oda a készüléket. A készülék felállítható a hátulján található két láb segítségével vagy a falra helyezhető egy csavar segítségével Kültéri érzékelő Az érzékelő készülék könnyedén a falra helyezhető a rá szerelt tartókapocs segítségével. 1. Fúrjon egy lyukat a falba 2. Helyezzen bele egy csavart vagy egy szöget

5 3. Helyezze rá a külső érzékelő egységet a hátulján található tartókapocs segítségével. 25. A készülék használata 25.1 A készülék leírása A fedőlap Az alábbi leírásban megtalálja a készülék összes gombjának a használatára és funkciójára vonatkozó útmutatást. Külső hőmérséklet és légnyomás 4. A kiválasztott csatorna jelölésére szolgál 5. A kültéri érzékelő egység töltöttségi szintjének jelzésére szolgál 6. Az RF jelzés a kültéri egység és a benti készülék megfelelő kapcsolódásának jelzésére és az adatok sikeres feldolgozásának jelzésére szolgál 7. Automatikus csatornaválasztási mód jelzése 8. Külső hőmérséklet jelzése Celsius-ban vagy Fahrenheit-ben 9. Külső hőmérsékletváltozás előrejelzése 10. Légnyomás jelzése 11. Előzőekben mért légnyomásadatok pontos mérési ideje

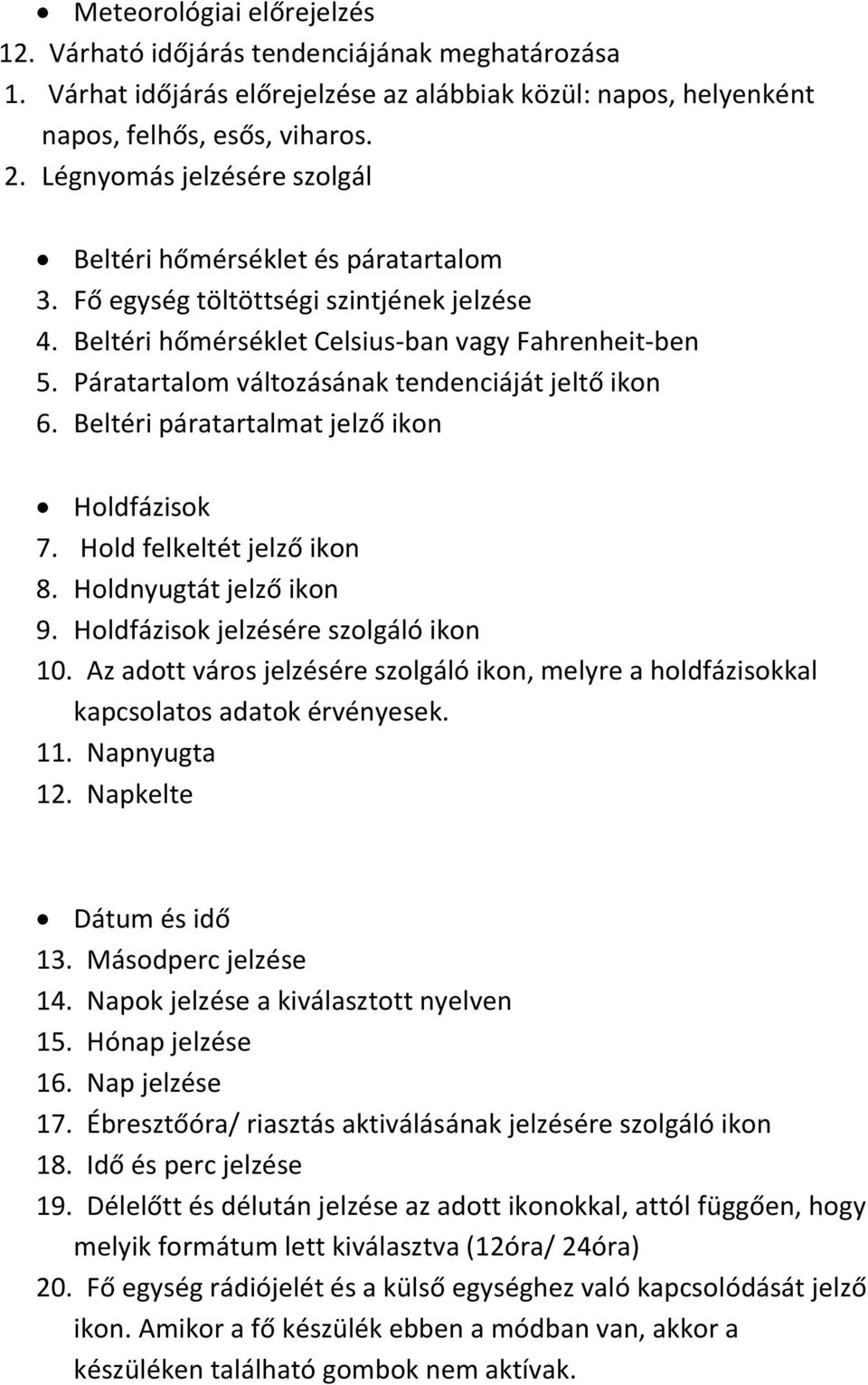

6 Meteorológiai előrejelzés 12. Várható időjárás tendenciájának meghatározása 1. Várhat időjárás előrejelzése az alábbiak közül: napos, helyenként napos, felhős, esős, viharos. 2. Légnyomás jelzésére szolgál Beltéri hőmérséklet és páratartalom 3. Fő egység töltöttségi szintjének jelzése 4. Beltéri hőmérséklet Celsius-ban vagy Fahrenheit-ben 5. Páratartalom változásának tendenciáját jeltő ikon 6. Beltéri páratartalmat jelző ikon Holdfázisok 7. Hold felkeltét jelző ikon 8. Holdnyugtát jelző ikon 9. Holdfázisok jelzésére szolgáló ikon 10. Az adott város jelzésére szolgáló ikon, melyre a holdfázisokkal kapcsolatos adatok érvényesek. 11. Napnyugta 12. Napkelte Dátum és idő 13. Másodperc jelzése 14. Napok jelzése a kiválasztott nyelven 15. Hónap jelzése 16. Nap jelzése 17. Ébresztőóra/ riasztás aktiválásának jelzésére szolgáló ikon 18. Idő és perc jelzése 19. Délelőtt és délután jelzése az adott ikonokkal, attól függően, hogy melyik formátum lett kiválasztva (12óra/ 24óra) 20. Fő egység rádiójelét és a külső egységhez való kapcsolódását jelző ikon. Amikor a fő készülék ebben a módban van, akkor a készüléken található gombok nem aktívak.

7 A készüléken található gombok o MODE : Ennek a gombnak a segítségével tudunk váltani az idő, az 1-es riasztás, 2-es riasztás és a beállítás funkciók között. o 12/24 : A pontos idő jelzésének a formátumai között választhatunk az alábbi gomb segítségével ( AM, PM ). Valamint, beállítás funkción állva, az értékek növelésére szolgál. o SNOOZE/LIGHT : A gomb megnyomásával öt perces szundi üzemmód állítható be, vagy lehetőség van a kijelző öt másodperces megvilágítására. o AL ON/OFF : A riasztás ki-be kapcsolására szolgáló gomb A készülék hátsó oldala A készülék hátulján hét gomb található A. CHANNEL : A három csatorna közötti váltást teszi lehetővé, vagy az adatok keresésének elindítását. B. HISTORY WEATHER : a légnyomásmérés időpontjának beállítására vagy a beállítás opció kiválasztására alkalmas. C. C/F + : Ennek a gombnak a segítségével választhatjuk ki hogy Celsius-ban vagy Fahrenheit-ben szeretnénk leolvasni a hőmérsékletet, valamint beállítás funkcióra kapcsolva ennek a gombnak a segítségével növelhetjük a beállítandó értékeket. D. RESET : A készülék újraindítását teszi lehetővé. Egy ceruza hegyével nyomja meg a gombot.

8 E. MAX/MIN - : Ezzel a gombbal szabályozható a hőmérséklet, beállítás opción állva csökkenthetjük a kívánt értéket. F. Relative absolute : A légnyomás kijelzésének módját állíthatjuk be ennek a gombnak a segítségével Kültéri érzékelő leírása Ebben a szegmensben találja a kültéri egységgel kapcsolatos információkat. A. A kiválasztott csatorna számát jelző ikon. B. Az adatok sikeres beolvasását jelző ikon. C. A külső hőmérséklet jelzése Celsius-ban vagy Fahrenheit-ben D. Az elem kimerültségét jelzi A. C/F + : Ennek a gombnak a segítségével választhatjuk ki hogy Celsius-ban vagy Fahrenheit-ben szeretnénk leolvasni a hőmérsékletet. B. TX : Az adatok bevitelének módját választhatjuk ki a gomb segítségével. C. CH : A csatorna kiválasztására szolgál. Az alábbi csatornák közül választhatunk: CH1, CH2, CH Üzembe helyezés Amint a készülék összes eleme a helyén van és behelyeztük a készülékbe az elemeket, láthatjuk a meteorológiai előrejelzéseket. A készülék hátsó oldalán található C/F és a MIN/MAX gombok használatával állíthatjuk be a kívánt

9 hőmérsékletet és a mértékegységet. A HISTORY WEATHER gomb megnyomásával beltéri, fő egység kapcsolatba fog lépni a kültéri egységgel. A hozzá tartozó ikon villogni kezd és a folyamat befejeztével megjelenik a külső hőmérséklet. A következő lépésben a készülék felveszi a dátummal és idővel kapcsolatos információkat. Ekkor az ennek megfelelő ikon kezd el villogni. Amikor a kapcsolat felállt a beltéri és a kültéri egység között, az ikon villogása megszűnik, folyamatosan világít, majd megjelenik a dátum és az idő. Az időjárás előrejelző készülékek DCF jelek használatával lehetővé teszi a pontos idő automatikus beállítását. Megjegyzés: A kültéri egységtől szerzett adatok minden hatvanadik másodpercben frissítésre kerülnek. Egyes korlátozó tényezők megakadályozhatják az adatok automatikus frissítését. Ilyen például a túl nagy távolság a beltéri és a kültéri egység között, túl vastag falak vagy egyéb elektromos készülékek. Ebben az esetben kézi vezérléssel is beállíthatók az adatok és amint helyreáll a kapcsolat, az adatok automatikusan frissítésre kerülnek Manuális beállítások (dátum/nyelv/óra) 1. Tartsa nyomva a MODE elnevezésű gombot, amíg a kijelzőn az idő jelzésére szolgáló terület elkezd villogni. A kijelzőn a következő érték fog villogni: h és +12 között választhat. Használja az előzőekben leírt gombokat a megfelelő érték beállításához.

10 2. Nyomja meg a MODE gombot az óra beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 3. Nyomja meg a MODE gombot a perc beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 4. Nyomja meg a MODE gombot a másodperc beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 5. Nyomja meg a MODE gombot az év beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték csökkentésére és növelésére alkalmas gombokat a kívánt értékek beállításához. 6. Nyomja meg a MODE gombot a hónap beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 7. Nyomja meg a MODE gombot a nap beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 8. Nyomja meg a MODE gombot a nyelv kiválasztásához. A kijelzőn lévő terület elkezd villogni. Használja az érték nyelv beállításához. 9. Nyomja meg a MODE gombot az ország, majd a város kiválasztásához. A kiválasztott ország holdfázisaival és a napkelte, valamint a napnyugta időpontjaival kapcsolatos adatokat jelzi a készülék. Az ország neve elkezd villogni.

11 Használja az érték csökkentésére és növelésére alkalmas gombokat a kívánt értékek beállításához. 10. Nyomja meg a MODE gombot a város kiválasztásához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 11. Végül a művelet befejeztével, nyomja meg a MODE gombot az adatok rögzítéséhez. Figyelmeztetés: Ha a beállítás közben öt másodpercnél hosszabb ideig nem történik gombnyomás, akkor a készülék beállítás üzemmódról átáll a pontos idő kijelzésének módjára Riasztás beállítása 1. Tartsa nyomva a MODE gombot az 1-es riasztás funkció (A1) vagy a 2-es funkció (A2) eléréséhez. A funkció aktiválását egy harang ikon fogja jelezni 1-es vagy 2-es számmal jelezve, hogy melyik funkciónak a kiválasztása történt meg.

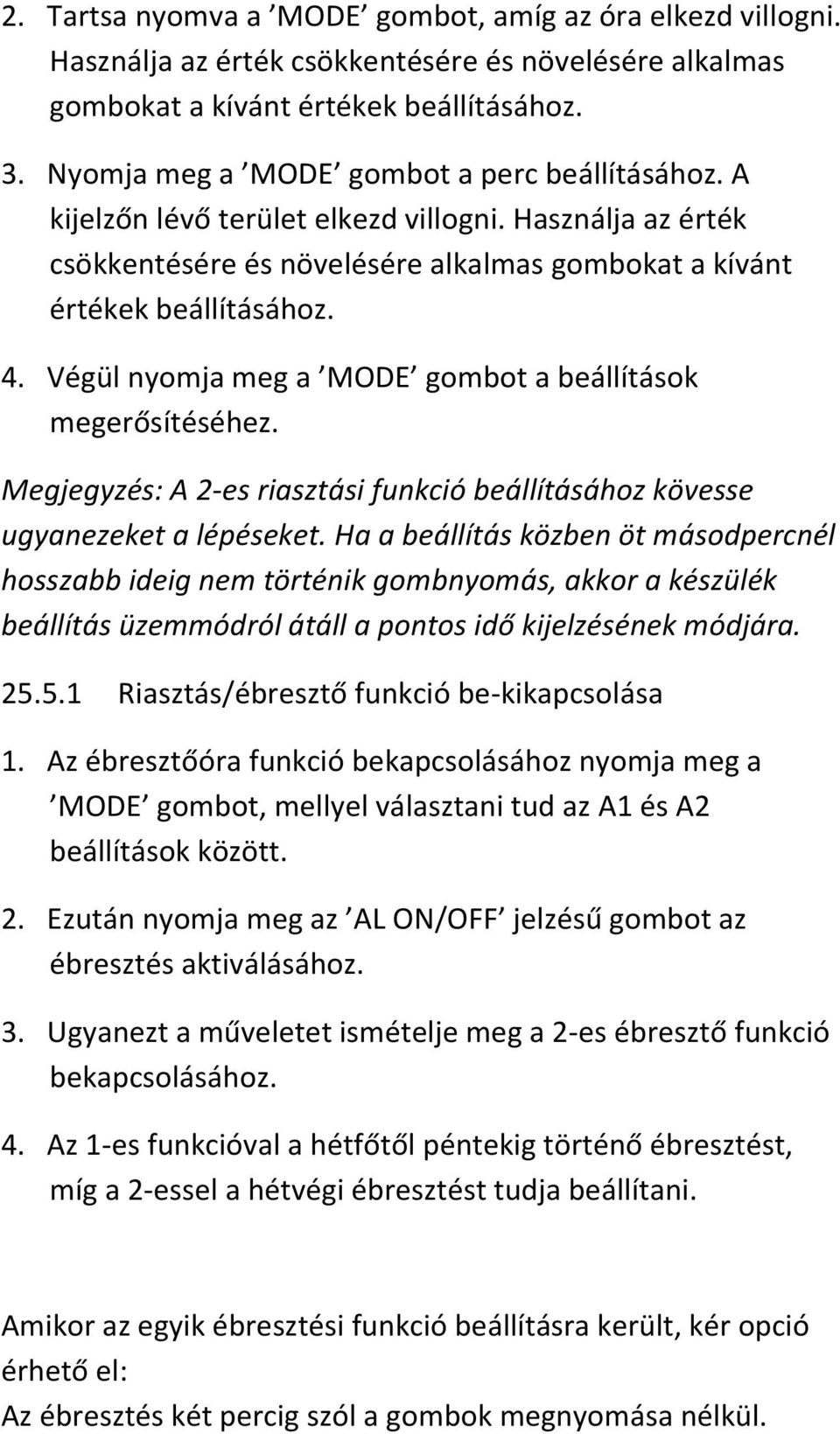

12 2. Tartsa nyomva a MODE gombot, amíg az óra elkezd villogni. Használja az érték csökkentésére és növelésére alkalmas gombokat a kívánt értékek beállításához. 3. Nyomja meg a MODE gombot a perc beállításához. A kijelzőn lévő terület elkezd villogni. Használja az érték értékek beállításához. 4. Végül nyomja meg a MODE gombot a beállítások megerősítéséhez. Megjegyzés: A 2-es riasztási funkció beállításához kövesse ugyanezeket a lépéseket. Ha a beállítás közben öt másodpercnél hosszabb ideig nem történik gombnyomás, akkor a készülék beállítás üzemmódról átáll a pontos idő kijelzésének módjára Riasztás/ébresztő funkció be-kikapcsolása 1. Az ébresztőóra funkció bekapcsolásához nyomja meg a MODE gombot, mellyel választani tud az A1 és A2 beállítások között. 2. Ezután nyomja meg az AL ON/OFF jelzésű gombot az ébresztés aktiválásához. 3. Ugyanezt a műveletet ismételje meg a 2-es ébresztő funkció bekapcsolásához. 4. Az 1-es funkcióval a hétfőtől péntekig történő ébresztést, míg a 2-essel a hétvégi ébresztést tudja beállítani. Amikor az egyik ébresztési funkció beállításra került, kér opció érhető el: Az ébresztés két percig szól a gombok megnyomása nélkül.

13 Első opció: Ébresztés meghosszabbítása (Szundi üzemmód) 1. Nyomja meg a SNOOZE/LIGHT gombot a szundi üzemmód eléréséhez. 2. Ekkor az ébresztő újra jelezni fog öt perc múlva. A harang szimbólum villogni fog. 3. Ha szeretné még meghosszabbítani a szundi üzemmódot, nyomja meg újból a SNOOZE/LIGHT gombot. 4. A szundi üzemmód meghosszabbítását ötször teheti meg. (Ez 25 perccel jelent többet az eredetileg megadott időpontnál.) 5. A szundi funkciónak a megszakításához nyomja meg a riasztás közben a SNOOZE/LIGHT gombot Második opció: Riasztás egy nappal történő meghosszabbítása 1. Az ébresztés leállításához nyomja meg bármelyik gombot a SNOOZE/LIGHT gomb kivételével. 2. Ebben az esetben a riasztás kikapcsol és csak az azt követő nap fog újra megszólalni az előzőekben beállított időpontban További beállítások Idő formátuma A készülék kétféle formátumban is képes jelezni a pontos időt. Lehetősége van választani a 12 és 24 órás jelzésmódok között. Ennek beállításához nyomja meg egymás után a /12/24 jelzésű gombot. Ekkor látni fogja az AM és PM szimbólumokat.

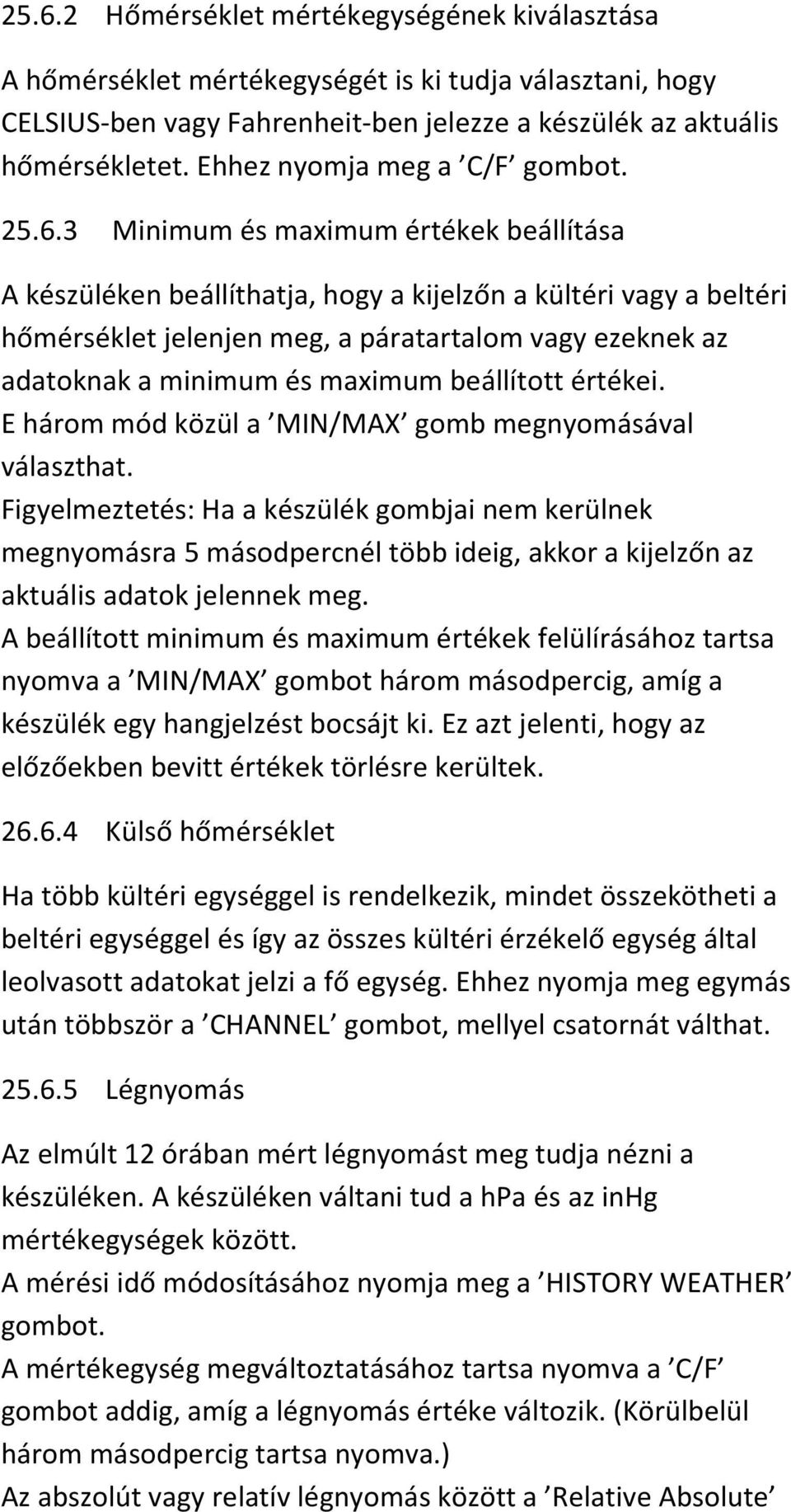

14 Hőmérséklet mértékegységének kiválasztása A hőmérséklet mértékegységét is ki tudja választani, hogy CELSIUS-ben vagy Fahrenheit-ben jelezze a készülék az aktuális hőmérsékletet. Ehhez nyomja meg a C/F gombot Minimum és maximum értékek beállítása A készüléken beállíthatja, hogy a kijelzőn a kültéri vagy a beltéri hőmérséklet jelenjen meg, a páratartalom vagy ezeknek az adatoknak a minimum és maximum beállított értékei. E három mód közül a MIN/MAX gomb megnyomásával választhat. Figyelmeztetés: Ha a készülék gombjai nem kerülnek megnyomásra 5 másodpercnél több ideig, akkor a kijelzőn az aktuális adatok jelennek meg. A beállított minimum és maximum értékek felülírásához tartsa nyomva a MIN/MAX gombot három másodpercig, amíg a készülék egy hangjelzést bocsájt ki. Ez azt jelenti, hogy az előzőekben bevitt értékek törlésre kerültek Külső hőmérséklet Ha több kültéri egységgel is rendelkezik, mindet összekötheti a beltéri egységgel és így az összes kültéri érzékelő egység által leolvasott adatokat jelzi a fő egység. Ehhez nyomja meg egymás után többször a CHANNEL gombot, mellyel csatornát válthat Légnyomás Az elmúlt 12 órában mért légnyomást meg tudja nézni a készüléken. A készüléken váltani tud a hpa és az inhg mértékegységek között. A mérési idő módosításához nyomja meg a HISTORY WEATHER gombot. A mértékegység megváltoztatásához tartsa nyomva a C/F gombot addig, amíg a légnyomás értéke változik. (Körülbelül három másodpercig tartsa nyomva.) Az abszolút vagy relatív légnyomás között a Relative Absolute

15 gomb segítségével választhat Kijelző kivilágítása Az időjárásjelző készülékének a kijelzője kivilágítható a SNOOZE/LIGHT gomb megnyomásával. Így a képernyő kivilágítása három másodpercig fog tartani Páratartalom szimbólumai A készülék jelzi a belső páratartalmat, mely lehet: kellemes, vagy párás Napkelte/Napnyugta Nyomja meg a SUN/MOON gombot a napnyugtának, napkeltének és a napsütéses órák számának kijelzése közötti választáshoz. Ezeket az adatokat lekérheti más országokról, városokról vagy más időintervallumokról. Ehhez tartsa nyomva a SUN/MOON jelzésű gombot legalább három másodpercig, amíg az ország villogni kezd a kijelzőn. Használja az értékek hely/város kiválasztásához. Ugyanezt a műveletet végezze el a többi opció beállításakor Időjárás előrejelzés Tartsa nyomva legalább három másodpercig a HISTORY WEATHER elnevezésű gombot, amíg a szimbólum villogni kezd. Használja a C/F és a MAX/MIN gombokat a kívánt hőmérséklet beállításához. A készülék körülbelül hat óra elteltével megkezdi a beállításoknak megfelelő meteorológiái előrejelzések lehívását. 26. Adatok feldolgozása 26.1 Időjárás előrejelző állomás Amint a készülék áramellátása teljes, a készülék képes venni az adatokat a külső és belső hőmérséklettel kapcsolatban, valamint

16 a pontos időt és a dátumot is. Ha a kapcsolat felállt a kültéri és a beltéri egység között, akkor a külső hőmérséklet fog megjelenni a kijelzőn. Ha a kapcsolat nem jön létre a két egység között, akkor tartsa nyomva a CHANNEL elnevezésű gombot minimum három másodpercig, hogy a fő egység újra keresni kezdje a kültéri jeladót Kültéri érzékelő egység Amint az elemeket elhelyeztük a készülékben a LED fény kigyullad és a kültéri egység elkezdi küldeni az adatokat a beltéri, fő egységnek. Ha az adatátvitel nem indul el automatikusan, akkor a kültéri egységen található TX gomb megnyomásával újraindítható az adatok átvitele. 27. Technikai adatok Fő egység: Adatátvétel : harminc méteres szabad területen Belső hőmérséklet : 0C-tól +50C-ig Külső hőmérséklet : -20C-tól +60C-ig Áramellátás : három darab AA típusú elem 1,5V Méret : mm Kültéri egység Frekvencia : 433 MHz Külső hőmérséklet : -20C-tól +60C-ig Áramellátás : két darab AAA típusú elem 1,5V Méret : mm
