1 Leica DISTO TM D410 The original laser distance meter

2 Tartalomjegyzék A műszer beállítása Bevezetés Áttekintés Alapmérések képernyője Kiválasztási képernyő Célkereső (nézőke) Elemek behelyezése Műveletek Be- és kikapcsolás Törlés Üzenetkódok Többfunkciós végdarab Folyamatos / minimum-maximum mérés Hozzáad / Kivon Célkereső (nézőke) Beállítások Áttekintés Távolságmérési mértékegységek Hangjelzés be- és kikapcsolása Billentyűzár ki- és bekapcsolása Bekapcsolás billentyűzárral Hajlásérzékelő kalibrálása (hajláskalibrálás) Személyre szabott kedvencek Megvilágítás Eltolás Visszaállítás Funkciók Áttekintés Időzítő Vonatkoztatási pont beállítása / állvány Memória Egyszeri távolságmérés Intelligens vízszintes mód Terület Térfogat Kitűzés Pitagorasz (2 pont) Műszaki adatok Üzenetkódok Karbantartás Garancia Biztonsági előírások Felelősségvállalás Megengedett használat Tiltott használat Használat közbeni veszélyek Használati körülmények Ártalmatlanítás Elektromágneses összeférhetőség (EMC) Lézerosztály Címkék Leica DISTO TM D

3 A műszer beállítása Bevezetés A termék első használata előtt figyelmesen olvassa el a biztonsági előírásokat és a használati útmutatót. A termékért felelős személynek biztosítani kell, hogy az összes felhasználó megértse és betartsa ezeket az utasításokat. A szimbólumok jelentése: FIGYELMEZTETÉS Olyan veszélyhelyzetet vagy akaratlan használati módot jelez, amely halált vagy súlyos sérülést okozhat. FIGYELEM Olyan veszélyhelyzetet vagy akaratlan használati módot jelez, amely kisebb sérülést, illetve jelentős anyagi, pénzügyi vagy környezeti kárt okozhat. i Olyan fontos tudnivaló, amelynek betartása a műszer szakszerű és hatékony kezeléséhez elengedhetetlen. Áttekintés Kijelző Be / Mérés Célkereső (nézőke) Navigáció Törlés / Ki A felette látható szimbólumhoz tartozó választógomb Funkcióképernyő Enter / Egyenlő Hozzáad / Kivon Leica DISTO TM D

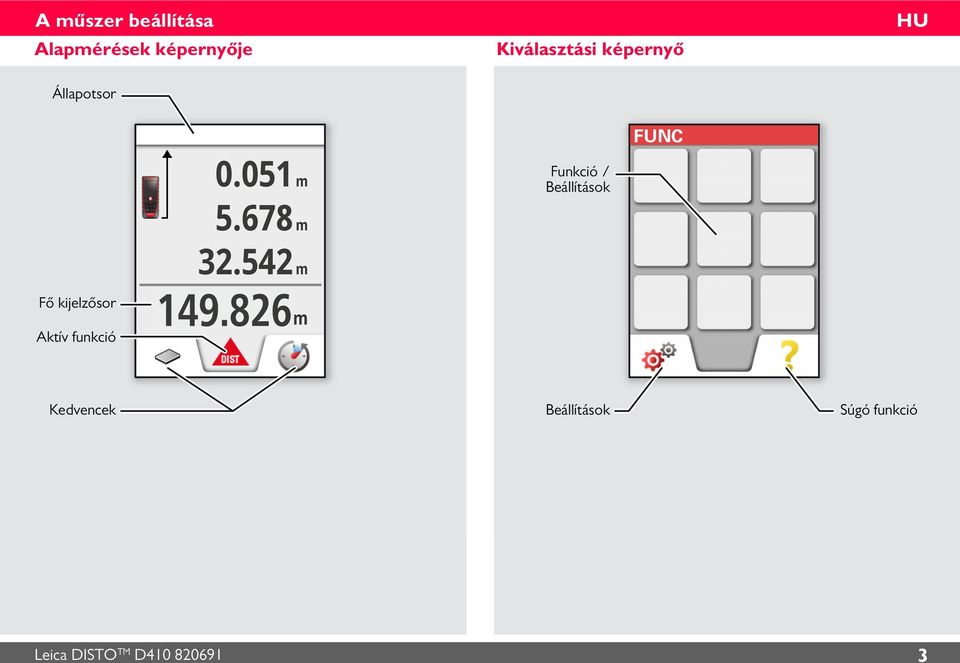

4 A műszer beállítása Alapmérések képernyője Kiválasztási képernyő Állapotsor Funkció / Beállítások FUNC Fő kijelzősor Aktív funkció Kedvencek Beállítások Súgó funkció Leica DISTO TM D

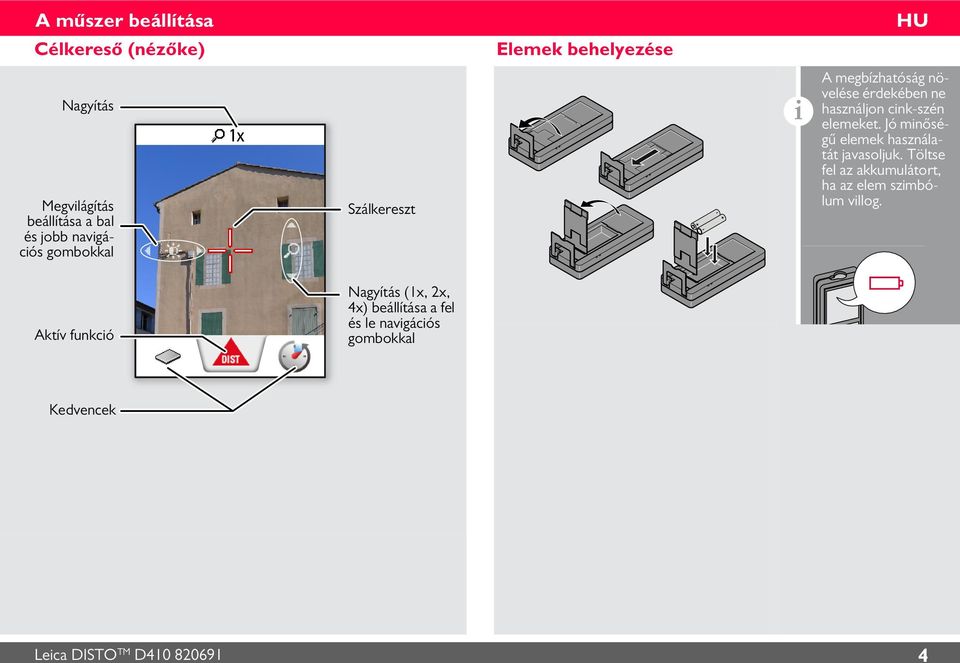

5 A műszer beállítása Célkereső (nézőke) Elemek behelyezése Nagyítás Megvilágítás beállítása a bal és jobb navigációs gombokkal 1x Szálkereszt i A megbízhatóság növelése érdekében ne használjon cink-szén elemeket. Jó minőségű elemek használatát javasoljuk. Töltse fel az akkumulátort, ha az elem szimbólum villog. Aktív funkció Nagyítás (1x, 2x, 4x) beállítása a fel és le navigációs gombokkal Kedvencek Leica DISTO TM D

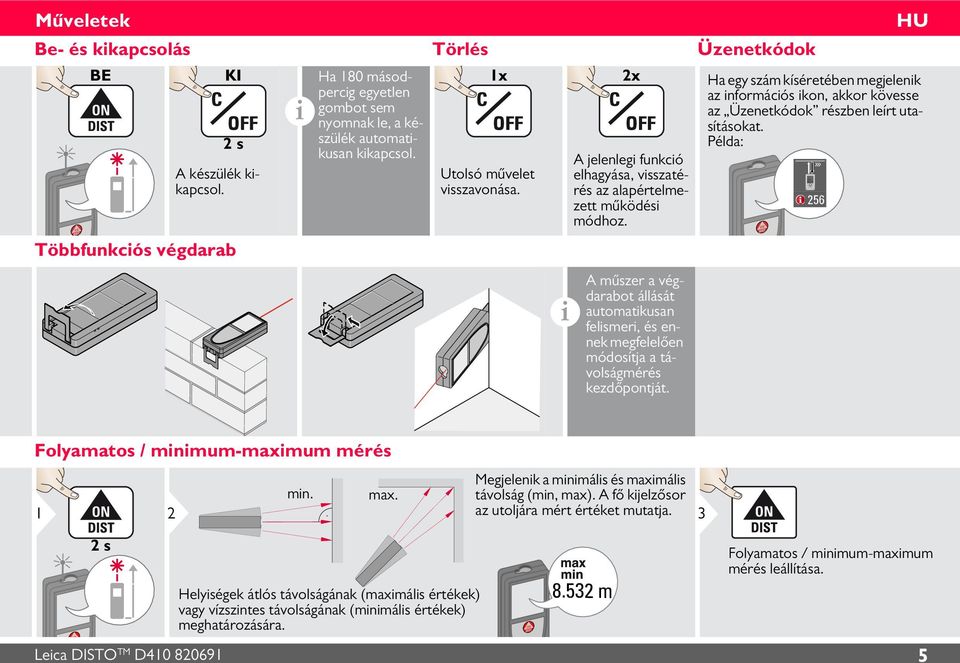

6 Műveletek Be- és kikapcsolás Törlés Üzenetkódok BE KI 2 s A készülék kikapcsol. Többfunkciós végdarab i Ha 180 másodpercig egyetlen gombot sem nyomnak le, a készülék automatikusan kikapcsol. 1x Utolsó művelet visszavonása. i 2x A jelenlegi funkció elhagyása, visszatérés az alapértelmezett működési módhoz. A műszer a végdarabot állását automatikusan felismeri, és ennek megfelelően módosítja a távolságmérés kezdőpontját. Ha egy szám kíséretében megjelenik az információs ikon, akkor kövesse az Üzenetkódok részben leírt utasításokat. Példa: Folyamatos / minimum-maximum mérés min. max. 1 2 Megjelenik a minimális és maximális távolság (min, max). A fő kijelzősor az utoljára mért értéket mutatja. 2 s Helyiségek átlós távolságának (maximális értékek) vagy vízszintes távolságának (minimális értékek) meghatározására m Folyamatos / minimum-maximum mérés leállítása. Leica DISTO TM D

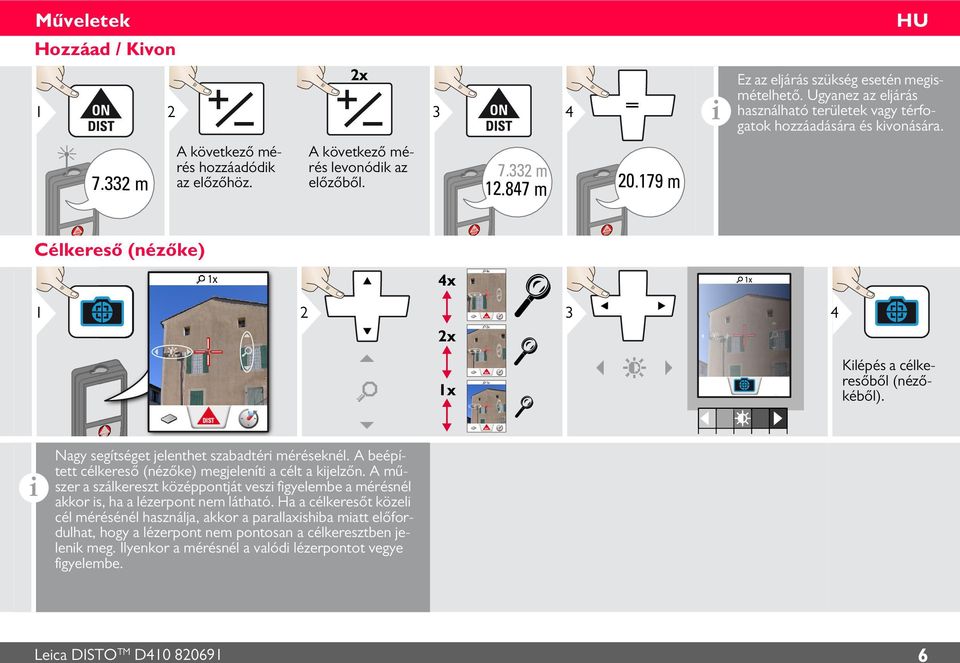

7 Műveletek Hozzáad / Kivon 1 2 2x 4 i Ez az eljárás szükség esetén megismételhető. Ugyanez az eljárás használható területek vagy térfogatok hozzáadására és kivonására. 7.2 m A következő mérés hozzáadódik az előzőhöz. A következő mérés levonódik az előzőből. 7.2 m m m Célkereső (nézőke) 1x 4x 4x 1x 1 2 2x 2x 4 1x 1x Kilépés a célkeresőből (nézőkéből). i Nagy segítséget jelenthet szabadtéri méréseknél. A beépített célkereső (nézőke) megjeleníti a célt a kijelzőn. A műszer a szálkereszt középpontját veszi figyelembe a mérésnél akkor is, ha a lézerpont nem látható. Ha a célkeresőt közeli cél mérésénél használja, akkor a parallaxishiba miatt előfordulhat, hogy a lézerpont nem pontosan a célkeresztben jelenik meg. Ilyenkor a mérésnél a valódi lézerpontot vegye figyelembe. Leica DISTO TM D

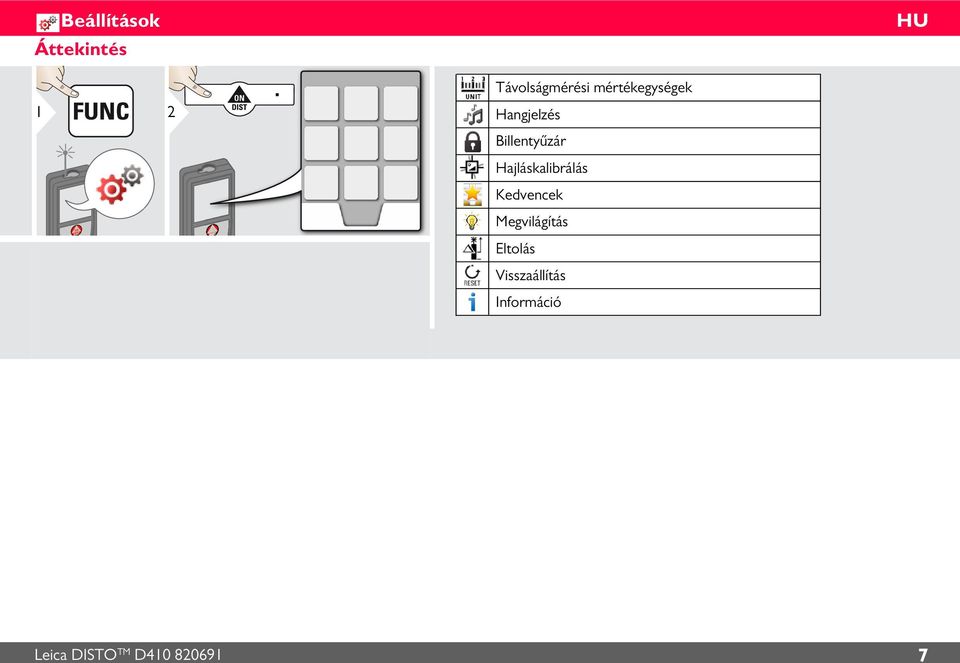

8 Beállítások Áttekintés 1 2 Távolságmérési mértékegységek Hangjelzés Billentyűzár Hajláskalibrálás Kedvencek Megvilágítás Eltolás Visszaállítás Információ Leica DISTO TM D

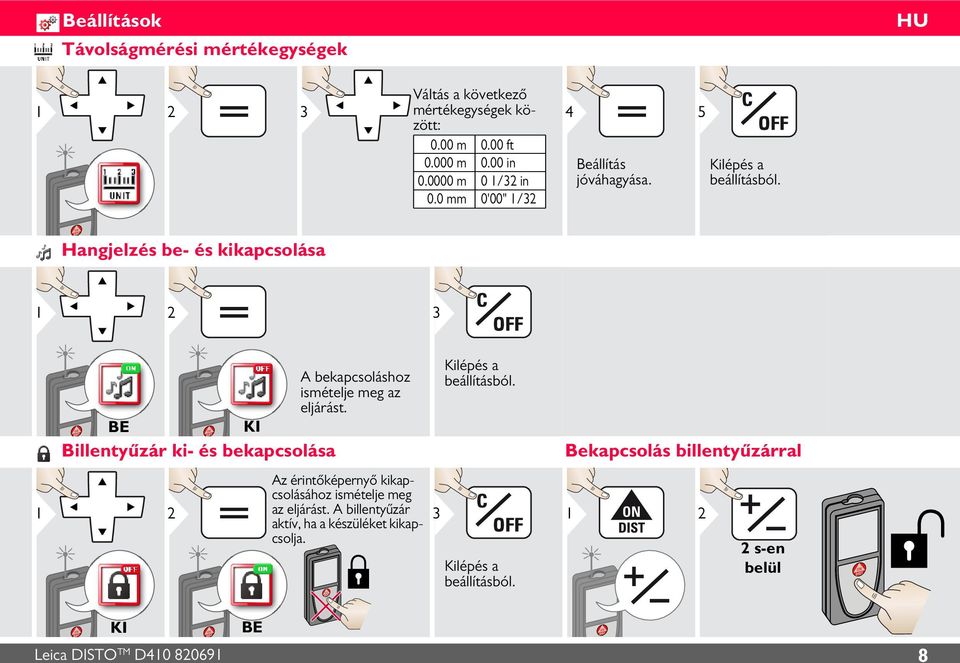

9 Beállítások Távolságmérési mértékegységek 1 2 Váltás a következő mértékegységek kö- 4 zött: 0.00 m m m 0.0 mm 0.00 ft 0.00 in 0 1/2 in 0'00" 1/2 Beállítás jóváhagyása. 5 Kilépés a beállításból. Hangjelzés be- és kikapcsolása A bekapcsoláshoz ismételje meg az eljárást. BE KI Billentyűzár ki- és bekapcsolása 2 Az érintőképernyő kikapcsolásához ismételje meg az eljárást. A billentyűzár aktív, ha a készüléket kikapcsolja. Kilépés a beállításból. 1 Kilépés a beállításból. Bekapcsolás billentyűzárral 2 2 s-en belül KI BE Leica DISTO TM D

10 Beállítások Hajlásérzékelő kalibrálása (hajláskalibrálás) Helyezze a műszert egy teljesen lapos felületre Fordítsa el a műszert vízszintesen 180 -kal, és helyezze ismét egy teljesen vízszintes felületre Fordítsa el a műszert vízszintesen 180 -kal, és helyezze ismét egy teljesen vízszintes felületre. Helyezze a műszert egy teljesen lapos felületre. 10 i 2 másodperc után a műszer visszaáll az alapüzemmódba. Leica DISTO TM D

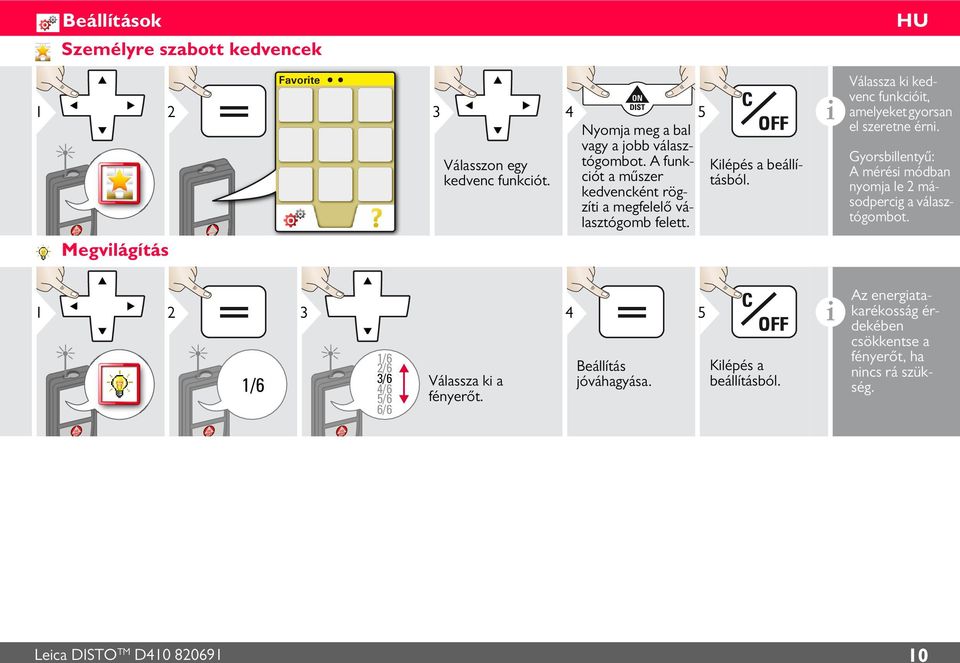

11 Beállítások Személyre szabott kedvencek 1 Favorite 2 Válasszon egy kedvenc funkciót. 4 Nyomja meg a bal vagy a jobb választógombot. A funkciót a műszer kedvencként rögzíti a megfelelő választógomb felett. 5 i Kilépés a beállításból. Válassza ki kedvenc funkcióit, amelyeket gyorsan el szeretne érni. Gyorsbillentyű: A mérési módban nyomja le 2 másodpercig a választógombot. Megvilágítás 1 2 1/6 1/6 2/6 /6 4/6 5/6 6/6 Válassza ki a fényerőt. 4 Beállítás jóváhagyása. 5 i Kilépés a beállításból. Az energiatakarékosság érdekében csökkentse a fényerőt, ha nincs rá szükség. Leica DISTO TM D

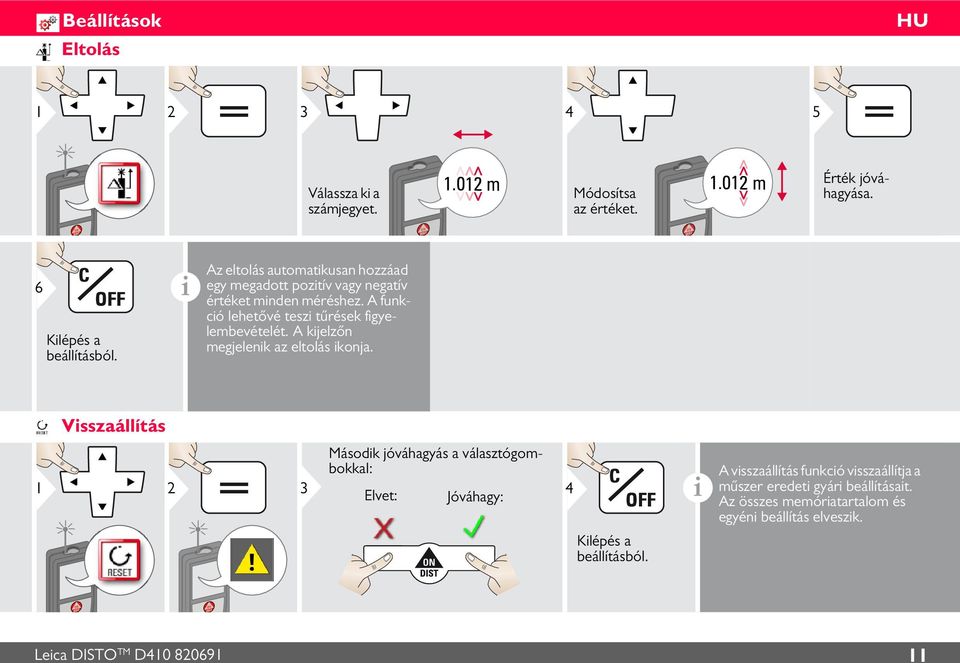

12 Beállítások Eltolás Válassza ki a számjegyet m Módosítsa az értéket m Érték jóváhagyása. 6 i Kilépés a beállításból. Az eltolás automatikusan hozzáad egy megadott pozitív vagy negatív értéket minden méréshez. A funkció lehetővé teszi tűrések figyelembevételét. A kijelzőn megjelenik az eltolás ikonja. Visszaállítás 1 2 Második jóváhagyás a választógombokkal: Elvet: Jóváhagy: 4 i A visszaállítás funkció visszaállítja a műszer eredeti gyári beállításait. Az összes memóriatartalom és egyéni beállítás elveszik. Kilépés a beállításból. Leica DISTO TM D

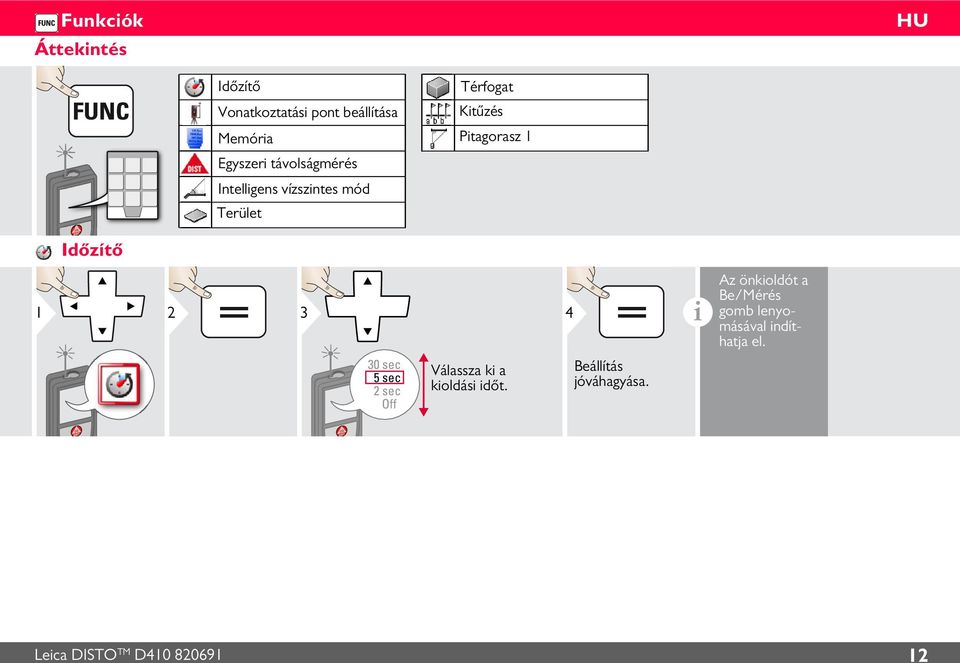

13 Funkciók Áttekintés Időzítő Vonatkoztatási pont beállítása Memória Egyszeri távolságmérés Intelligens vízszintes mód Terület Térfogat Kitűzés Pitagorasz 1 Időzítő i Az önkioldót a Be/Mérés gomb lenyomásával indíthatja el. 0 sec 5 sec 2 sec Off Válassza ki a kioldási időt. Beállítás jóváhagyása. Leica DISTO TM D

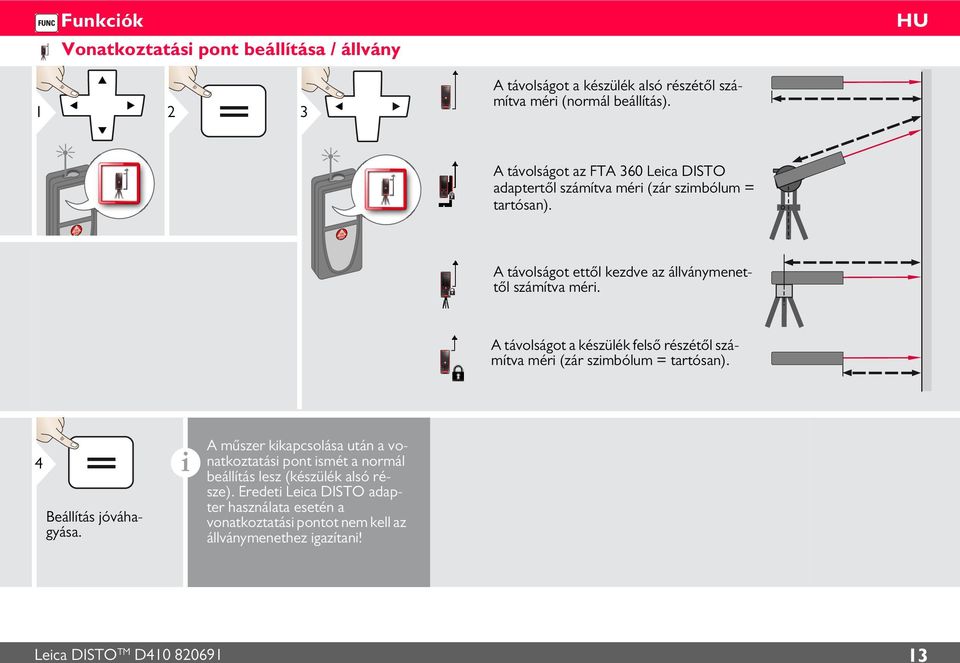

14 Funkciók Vonatkoztatási pont beállítása / állvány 1 2 A távolságot a készülék alsó részétől számítva méri (normál beállítás). A távolságot az FTA 60 Leica DISTO adaptertől számítva méri (zár szimbólum = tartósan). A távolságot ettől kezdve az állványmenettől számítva méri. A távolságot a készülék felső részétől számítva méri (zár szimbólum = tartósan). 4 Beállítás jóváhagyása. i A műszer kikapcsolása után a vonatkoztatási pont ismét a normál beállítás lesz (készülék alsó része). Eredeti Leica DISTO adapter használata esetén a vonatkoztatási pontot nem kell az állványmenethez igazítani! Leica DISTO TM D

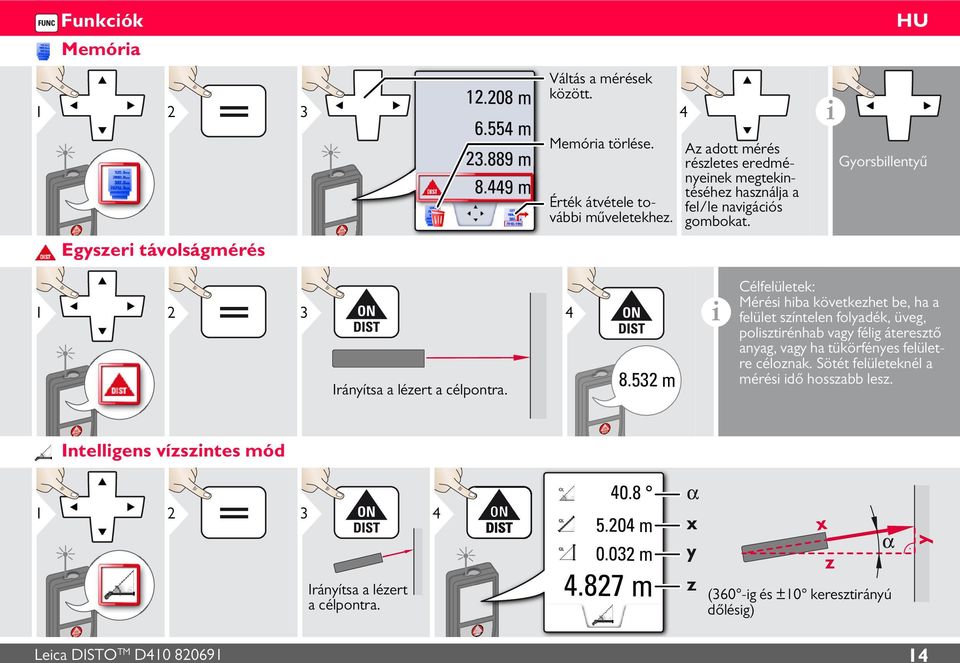

15 Funkciók Memória m m m m Váltás a mérések között. Memória törlése. Érték átvétele további műveletekhez. 4 Az adott mérés részletes eredményeinek megtekintéséhez használja a fel/le navigációs gombokat. i Gyorsbillentyű Egyszeri távolságmérés 1 2 Irányítsa a lézert a célpontra. 4 i 8.52 m Célfelületek: Mérési hiba következhet be, ha a felület színtelen folyadék, üveg, polisztirénhab vagy félig áteresztő anyag, vagy ha tükörfényes felületre céloznak. Sötét felületeknél a mérési idő hosszabb lesz. Intelligens vízszintes mód 1 2 Irányítsa a lézert a célpontra m 0.02 m m x y z x z (60 -ig és ±10 keresztirányú dőlésig) y Leica DISTO TM D

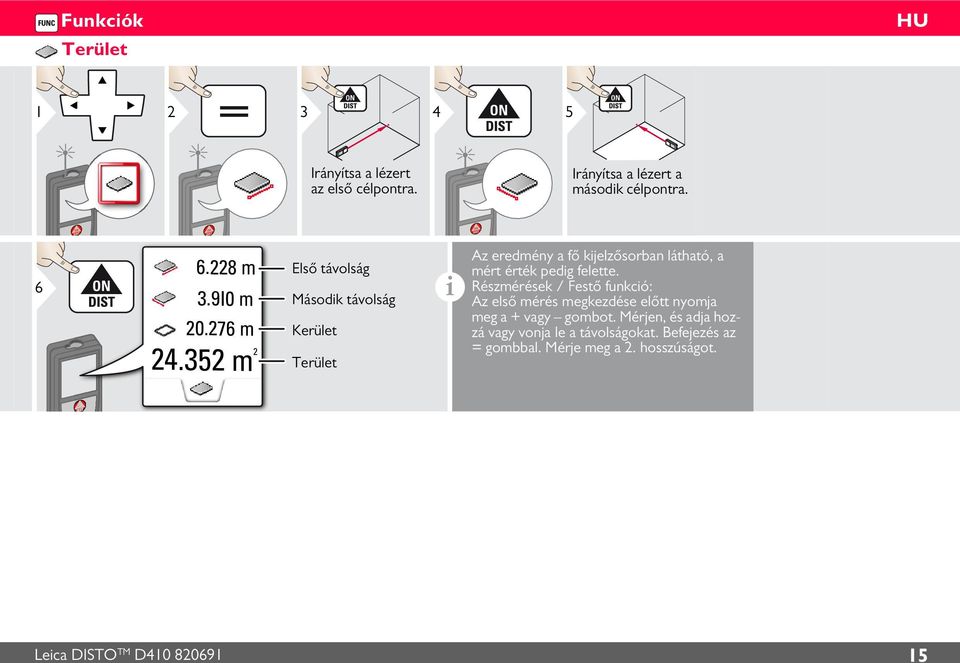

16 Funkciók Terület Irányítsa a lézert az első célpontra. Irányítsa a lézert a második célpontra m Első távolság 6 i Második távolság.9i0 m m m 2 Kerület Terület Az eredmény a fő kijelzősorban látható, a mért érték pedig felette. Részmérések / Festő funkció: Az első mérés megkezdése előtt nyomja meg a + vagy gombot. Mérjen, és adja hozzá vagy vonja le a távolságokat. Befejezés az = gombbal. Mérje meg a 2. hosszúságot. Leica DISTO TM D

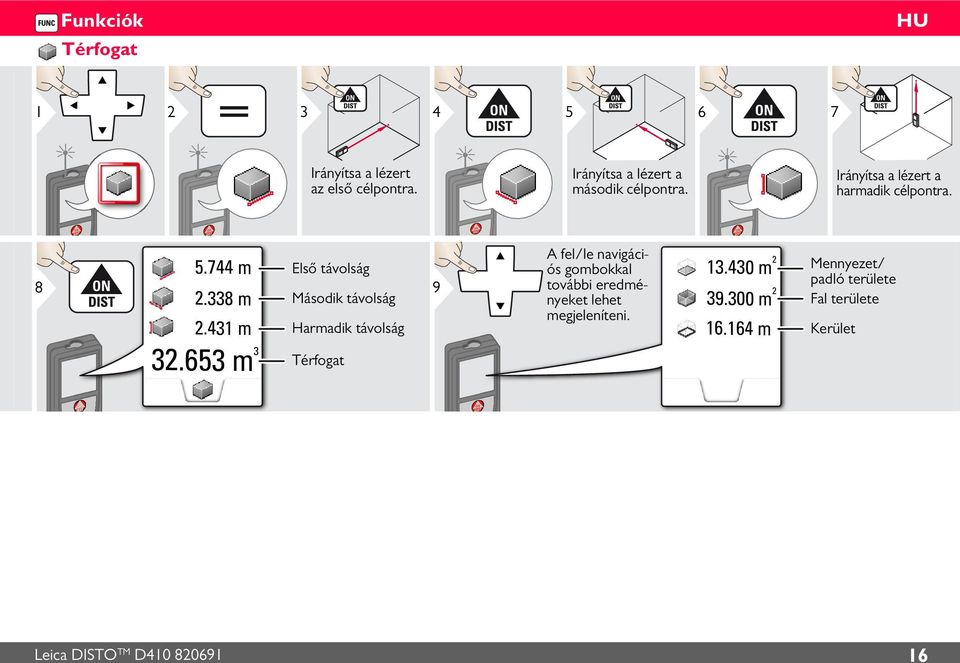

17 Funkciók Térfogat Irányítsa a lézert az első célpontra. Irányítsa a lézert a második célpontra. Irányítsa a lézert a harmadik célpontra m 2.8 m 2.41 m 2.65 m Első távolság Második távolság Harmadik távolság Térfogat 9 A fel/le navigációs gombokkal további eredményeket lehet megjeleníteni m m m Mennyezet/ padló területe Fal területe Kerület Leica DISTO TM D

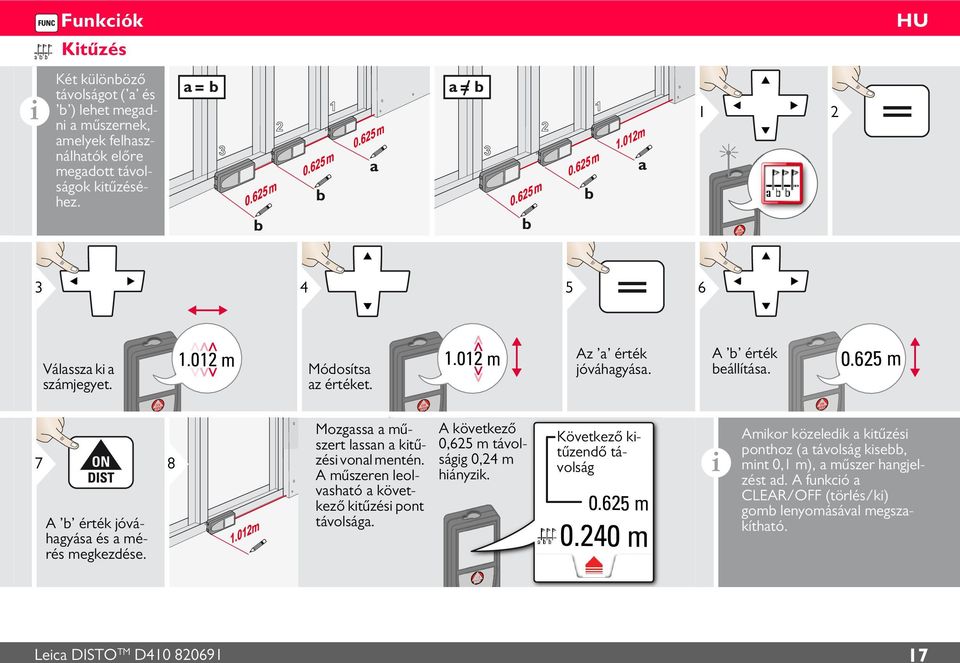

18 Funkciók Kitűzés i Két különböző távolságot ( a és b ) lehet megadni a műszernek, amelyek felhasználhatók előre megadott távolságok kitűzéséhez. a = b b 2 b 1 a a = b b 2 b 1 a Válassza ki a számjegyet m Módosítsa az értéket m Az a érték jóváhagyása. A b érték beállítása m 7 A b érték jóváhagyása és a mérés megkezdése. 8 Mozgassa a műszert lassan a kitűzési vonal mentén. A műszeren leolvasható a következő kitűzési pont távolsága. A következő 0,625 m távolságig 0,24 m hiányzik. Következő kitűzendő távolság m m i Amikor közeledik a kitűzési ponthoz (a távolság kisebb, mint 0,1 m), a műszer hangjelzést ad. A funkció a CLEAR/OFF (törlés/ki) gomb lenyomásával megszakítható. Leica DISTO TM D

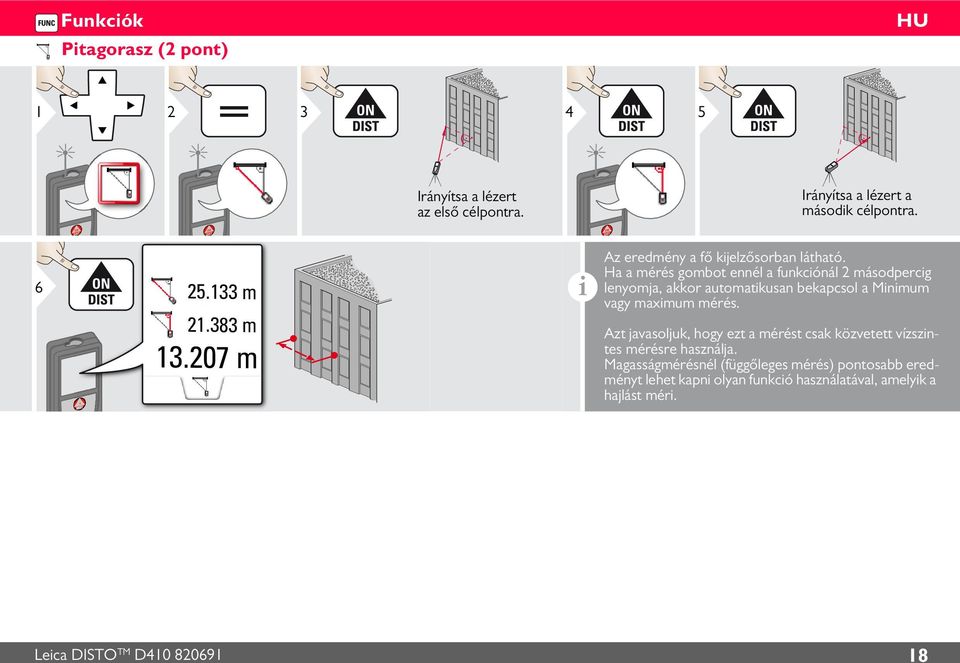

19 Funkciók Pitagorasz (2 pont) Irányítsa a lézert az első célpontra. Irányítsa a lézert a második célpontra. 6 i 25.1 m 21.8 m m Az eredmény a fő kijelzősorban látható. Ha a mérés gombot ennél a funkciónál 2 másodpercig lenyomja, akkor automatikusan bekapcsol a Minimum vagy maximum mérés. Azt javasoljuk, hogy ezt a mérést csak közvetett vízszintes mérésre használja. Magasságmérésnél (függőleges mérés) pontosabb eredményt lehet kapni olyan funkció használatával, amelyik a hajlást méri. Leica DISTO TM D

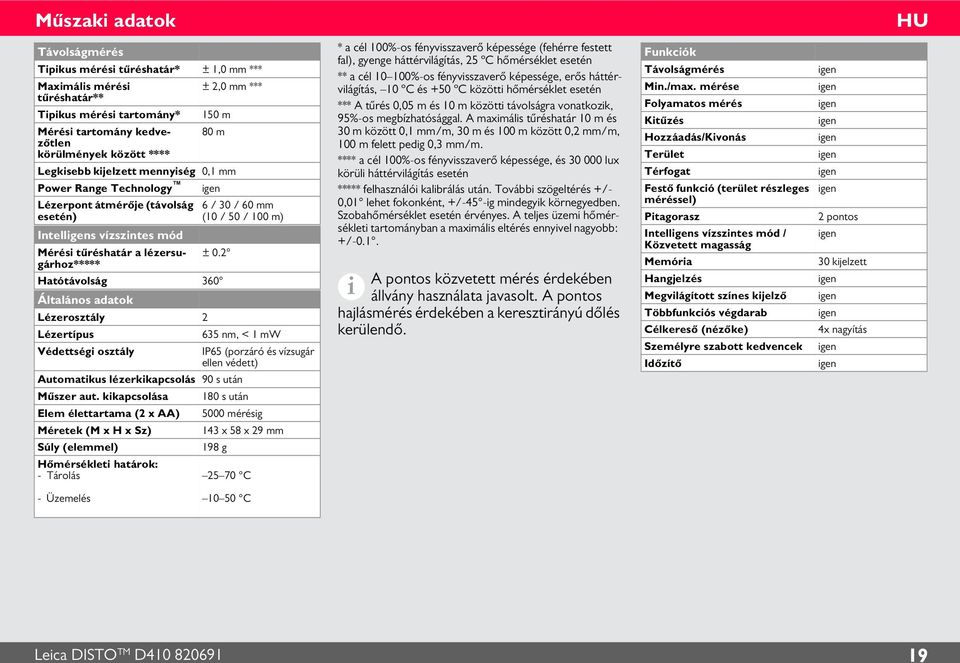

20 Műszaki adatok Távolságmérés Tipikus mérési tűréshatár* ± 1,0 mm *** Maximális mérési ± 2,0 mm *** tűréshatár** Tipikus mérési tartomány* 150 m Mérési tartomány kedvezőtlen 80 m körülmények között **** Legkisebb kijelzett mennyiség 0,1 mm Power Range Technology igen Lézerpont átmérője (távolság esetén) Intelligens vízszintes mód Mérési tűréshatár a lézersugárhoz***** 6 / 0 / 60 mm (10 / 50 / 100 m) ± 0.2 Hatótávolság 60 Általános adatok Lézerosztály 2 Lézertípus 65 nm, < 1 mw Védettségi osztály IP65 (porzáró és vízsugár ellen védett) Automatikus lézerkikapcsolás 90 s után Műszer aut. kikapcsolása 180 s után Elem élettartama (2 x AA) 5000 mérésig Méretek (M x H x Sz) 14 x 58 x 29 mm Súly (elemmel) 198 g Hőmérsékleti határok: - Tárolás -Üzemelés C C * a cél 100%-os fényvisszaverő képessége (fehérre festett fal), gyenge háttérvilágítás, 25 ºC hőmérséklet esetén ** a cél %-os fényvisszaverő képessége, erős háttérvilágítás, 10 ºC és +50 ºC közötti hőmérséklet esetén *** A tűrés 0,05 m és 10 m közötti távolságra vonatkozik, 95%-os megbízhatósággal. A maximális tűréshatár 10 m és 0 m között 0,1 mm/m, 0 m és 100 m között 0,2 mm/m, 100 m felett pedig 0, mm/m. **** a cél 100%-os fényvisszaverő képessége, és lux körüli háttérvilágítás esetén ***** felhasználói kalibrálás után. További szögeltérés +/- 0,01 lehet fokonként, +/-45 -ig mindegyik körnegyedben. Szobahőmérséklet esetén érvényes. A teljes üzemi hőmérsékleti tartományban a maximális eltérés ennyivel nagyobb: +/-0.1. i A pontos közvetett mérés érdekében állvány használata javasolt. A pontos hajlásmérés érdekében a keresztirányú dőlés kerülendő. Funkciók Távolságmérés igen Min./max. mérése igen Folyamatos mérés igen Kitűzés igen Hozzáadás/Kivonás igen Terület igen Térfogat igen Festő funkció (terület részleges igen méréssel) Pitagorasz 2 pontos Intelligens vízszintes mód / igen Közvetett magasság Memória 0 kijelzett Hangjelzés igen Megvilágított színes kijelző igen Többfunkciós végdarab igen Célkereső (nézőke) 4x nagyítás Személyre szabott kedvencek igen Időzítő igen Leica DISTO TM D

21 Üzenetkódok Ha az Error (Hiba) üzenet a műszer ismételt ki- és bekapcsolása után sem tűnik el, forduljon a forgalmazóhoz. Ha egy szám kíséretében megjelenik az InFo üzenet, akkor nyomja meg a Clear (Törlés) gombot, és kövesse az alábbi utasításokat: Szá Ok m 156 A keresztirányú dőlés nagyobb, mint 10 Javítás A műszert keresztirányú dőlés nélkül tartsa. 162 Kalibrálási hiba Ügyeljen arra, hogy a műszert teljesen vízszintes és lapos felületre helyezze. Ismételje meg a kalibrálást. Ha a hiba továbbra is fennáll, forduljon a forgalmazóhoz. 204 Számítási hiba Végezze el a mérést újra. 252 A hőmérséklet túl magas 25 A hőmérséklet túl alacsony 255 A mérőjel túl gyenge, a mérési idő túl hosszú Várja meg, amíg a műszer lehűl. Melegítse fel a műszert. Módosítsa a célfelületet (pl. fehér papír). 256 A mérőjel túl erős Módosítsa a célfelületet (pl. fehér papír). 257 Túl sok a háttérfény Árnyékolja a célterületet. 258 A mérés a mérési Helyesbítse a tartományt. tartományon kívül esik 260 A lézersugár megszakadt Ismételje meg a mérést. Karbantartás Nedves, puha kendővel tisztítsa meg a készüléket. A készüléket soha ne merítse vízbe. Soha ne használjon agresszív tisztítószereket vagy oldatokat. Garancia Teljes élettartamra szóló gyártói garancia A garancia a termék teljes használati idejére kiterjed, a Leica Geosystems korlátozott nemzetközi garanciájának megfelelően. A termék teljes élettartama alatt ingyenesen megjavítjuk vagy kicseréljük az anyag- vagy gyártási hiba miatt használhatatlanná vált összes terméket. Hároméves költségmentes időszak Ha a termék a használati utasításnak megfelelő normál körülmények között meghibásodik, akkor további költségek felszámítása nélkül garanciálisan megjavítjuk. A hároméves költségmentes időszak érvényesítéséhez a terméket a vásárlást követő nyolc héten belül regisztrálni kell a webhelyen. Ha a terméket nem regisztrálják, akkor kétéves költségmentes időszak vonatkozik rá. Biztonsági előírások A készülékért felelős személynek biztosítani kell, hogy az összes felhasználó megértse és betartsa ezeket az utasításokat. Felelősségvállalás Az eredeti berendezés gyártójának felelőssége: Leica Geosystems AG Heinrich-Wild-Strasse CH-945 Heerbrugg Internet: A fenti cég a felelős az általa gyártott terméknek a Használati útmutatóval együtt történő biztonságos szállításáért, de nem felelős a külső gyártók által előállított kiegészítőkért. A műszer felügyeletével megbízott személy felelőssége: A termék biztonsági előírásainak és használati utasításának megértése. A helyi baleset-megelőzési szabályok tökéletes ismerete. Mindig ügyelni kell arra, hogy a készülékhez illetéktelen személyek ne férhessenek hozzá. Leica DISTO TM D

22 Biztonsági előírások Megengedett használat Távolságmérés Hajlásmérés Tiltott használat Az útmutató ismerete nélküli használat A megadott határokon túli használat A biztonsági rendszerek kiiktatása, a figyelmeztető matricák eltávolítása A műszer szerszámmal (pl. csavarhúzóval) való kinyitása A termék átalakítása, módosítása Más gyártótól származó kiegészítők egyértelmű engedély nélküli használata Mások szándékos elvakítása Nem elég körültekintő használat (pl. forgalmas úton vagy építési területen történő mérésnél) Szándékos vagy felelőtlen magatartás állványzaton, létrán, működő gép vagy burkolat nélküli gépegység közelében A Napba történő célzás Használat közbeni veszélyek FIGYELMEZTETÉS Ha a műszert leejtették, nem megfelelően használták vagy átalakították, hibás mérés történhet. Végezzen időnként ellenőrző méréseket. Különösen azt követően végezze el ezeket, ha a műszert nem az előírt módon használták, illetve a fontos mérések előtt, alatt és után. FIGYELEM Soha ne próbálkozzon önállóan a termék javításával. A termék sérülése esetén lépjen kapcsolatba a helyi forgalmazóval. FIGYELMEZTETÉS A készülék olyan módosítása nyomán, amely nem lett előzetesen jóváhagyva írásban, a felhasználó jogosulatlanná válhat a készülék használatára. Használati körülmények i Lásd a Műszaki adatok című részt. A készülék emberi tartózkodásra alkalmas környezetben való használatra készült. Robbanásveszélyes vagy agresszív környezetben nem használható. Ártalmatlanítás FIGYELEM A lemerült elemeket tilos a háztartási hulladékkal együtt kidobni. Kímélje a környezetet, és vigye az elemeket a kijelölt gyűjtőhelyre. A terméket tilos a háztartási hulladékkal együtt kidobni. A készülék ártalmatlanítását az érvényes jogszabályoknak megfelelően kell végrehajtani. Tartsa be az országos és helyi előírásokat. A termékre vonatkozó kezelési és hulladékkezelési tájékoztatók letölthetők a honlapunkról. Leica DISTO TM D

23 Biztonsági előírások Elektromágneses összeférhetőség (EMC) FIGYELMEZTETÉS A készülék megfelel az érvényben levő szabványok és törvények legszigorúbb előírásainak. Ennek ellenére nem lehet teljesen kizárni annak a lehetőségét, hogy megzavarja valamilyen másik készülék működését. Lézerosztály 2. lézerosztályú termékek: Ne nézzen a lézersugárba, és ne irányítsa mások felé! A szem ösztönösen védekezik, és hunyorít. FIGYELMEZTETÉS Veszélyes lehet a lézersugárba optikai eszközzel (szemüveg, távcső) belenézni. FIGYELEM A lézersugárba nézés veszélyes lehet a szemre. Címkék A készülék látható lézersugarat bocsát ki: Ez a 2. lézerosztályú termék megfelel a következőknek: IEC : 2014 Lézertermékek sugárvédelme Leírás Kibocsátott hullámhossz Maximális sugárzási teljesítmény Impulzus ismétlési frekvencia Impulzushossz Nyaláb divergencia Érték 65 nm 0.95 mw 20 MHz > 400 ps 0.16 x 0.6 mrad A változtatás jogát fenntartjuk, a rajzok, leírások és a műszaki adatok előzetes értesítés nélkül módosulhatnak. Leica DISTO TM D

24 A Leica Geosystems AG, Heerbrugg, Switzerland minőségügyi rendszerei megfelelnek a minőség-ellenőrzésre és minőségügyi rendszerekre, valamint a környezetvédelmi vezetési rendszerekre vonatkozó nemzetközi szabványoknak (ISO 9001 és ISO 14001). Copyright Leica Geosystems AG, Heerbrugg, Switzerland 2014 Eredeti szöveg fordítása ( EN) Szabadalmak sz.: WO , WO , WO , WO , US , EP , US , US B2 Leica Geosystems AG CH-945 Heerbrugg (Switzerland)
