1 105 MEC2H MEC uderus MEC2H(R4324) Szervizutasítás Szabályozókészülék! TEST T T Logamatic 4324 Szakemberek számára Üzembe helyezés és szervizmunkák előtt, kérjük, figyelmesen olvassa el (2012/04) HU

2 Tartalomjegyzék 1 iztonság Ehhez az utasításhoz Rendeltetésszerű használat Szabványok és irányelvek Az alkalmazott szimbólumok magyarázata Tartsa be ezeket az utasításokat Fontos tudnivalók az üzembe helyezéshez A szabályozókészülék tisztítása Ártalmatlanítás A biztonsági hőmérséklet szabályozó (ST) beállítása és gondos beszerelése Termékismertetés és szállítási terjedelem Termékismertetés Üzemeltetés különlegességei Szállítási terjedelem eállítási útmutató biztonsági hőmérséklet határolóhoz (ST) eállítási útmutató kazánvíz hőmérséklet szabályozóhoz (TR) Kezelőszervek és kezelőegység MEC2H A szabályozókészülék kezelőszervei MEC2H kezelőegység eállítási paraméterek és kijelzett adatok Modulok és azok funkciói CM431 vezérlő modul NM482 Hálózati modul ZM437 Égő- és kazánköri modul MEC2H kezelőegység üzembe helyezése Szervizszint behívása eállítások előhívása és megváltoztatása Az ST biztonsági hőmérséklet határoló vizsgálata Általános adatok Minimális külső hőmérséklet Épülettípus Nyári/téli időátállítás Hőmennyiség Zavarjelzés kézi kapcsoló Automatikus karbantartásjelzés Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

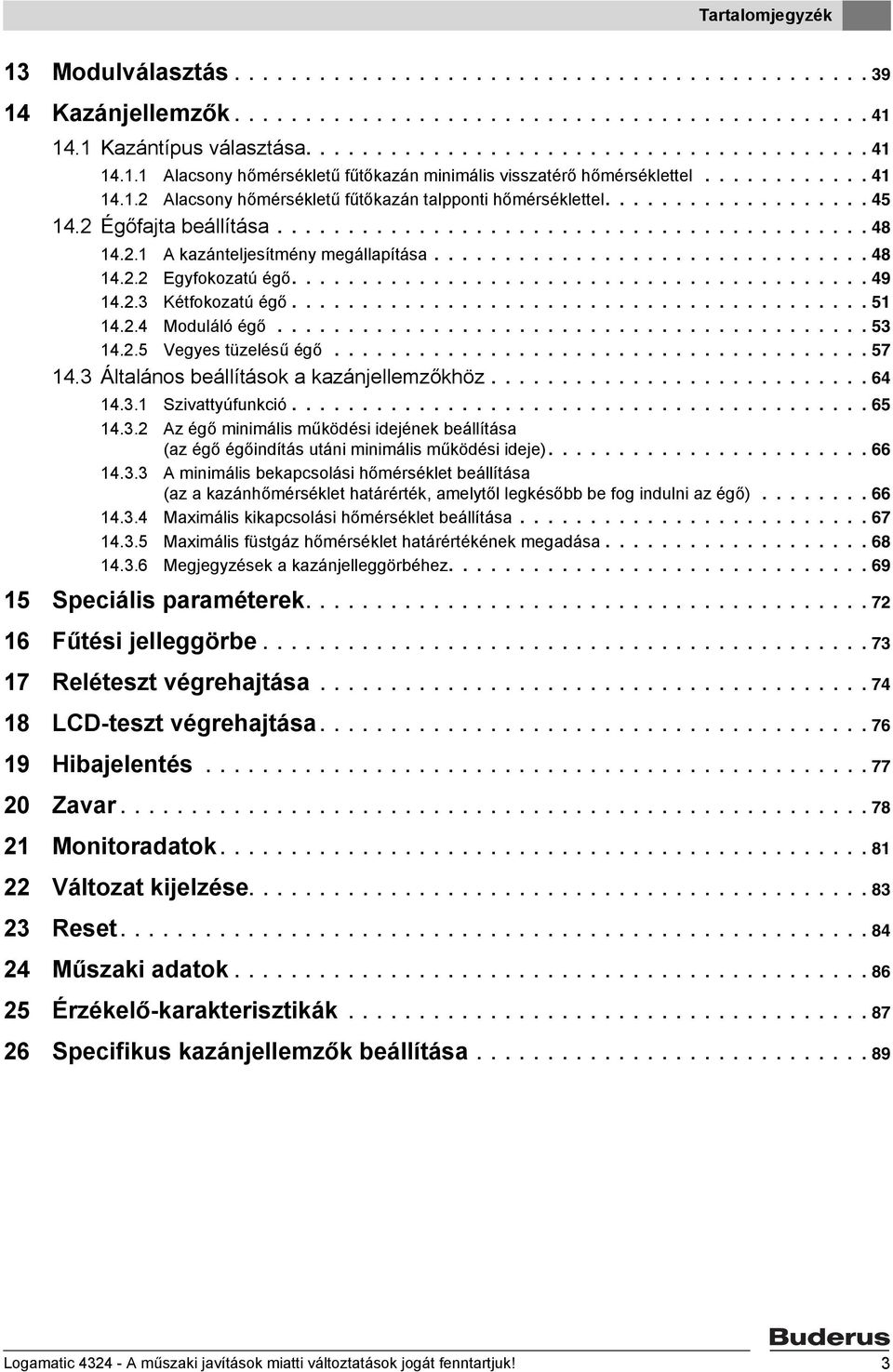

3 Tartalomjegyzék 13 Modulválasztás Kazánjellemzők Kazántípus választása Alacsony hőmérsékletű fűtőkazán minimális visszatérő hőmérséklettel Alacsony hőmérsékletű fűtőkazán talpponti hőmérséklettel Égőfajta beállítása A kazánteljesítmény megállapítása Egyfokozatú égő Kétfokozatú égő Moduláló égő Vegyes tüzelésű égő Általános beállítások a kazánjellemzőkhöz Szivattyúfunkció Az égő minimális működési idejének beállítása (az égő égőindítás utáni minimális működési ideje) A minimális bekapcsolási hőmérséklet beállítása (az a kazánhőmérséklet határérték, amelytől legkésőbb be fog indulni az égő) Maximális kikapcsolási hőmérséklet beállítása Maximális füstgáz hőmérséklet határértékének megadása Megjegyzések a kazánjelleggörbéhez Speciális paraméterek Fűtési jelleggörbe Reléteszt végrehajtása LCD-teszt végrehajtása Hibajelentés Zavar Monitoradatok Változat kijelzése Reset Műszaki adatok Érzékelő-karakterisztikák Specifikus kazánjellemzők beállítása Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 3

4 1 iztonság 1 iztonság 1.1 Ehhez az utasításhoz A jelen szervizutasítás fontos információkat tartalmaz a Logamatic 4324 szabályozókészülék biztonságos és szakszerű üzembe helyezéséhez és szervizmunkáihoz. A szervizutasítás azoknak a szakembereknek szól, akik szaktudásuk és tapasztalatuk alapján kellő ismeretekkel rendelkeznek a fűtési rendszerek, valamint a vízszerelés területén. Csak akkor végezze el saját maga a szervizmunkákat, ha megfelelő szakképzettséggel rendelkezik. Magyarázza el a vevőnek a készülék működését és kezelését. 1.4 Az alkalmazott szimbólumok magyarázata Kétféle, figyelemfelhívó szavakkal jelölt veszélyfokozat különböztethető meg: FIGYELMEZTETÉS! ÉLETVESZÉLY A termék okozta olyan esetleges veszélyt jelöl, amely kielégítő megelőző intézkedések nélkül súlyos testi sérülésekhez, sőt halálos sérülésekhez vezethet. Fűtőberendezése közelében őrizze ezt az utasítást. 1.2 Rendeltetésszerű használat A Logamatic 4324 szabályozókészülék társasházakban, lakóparkokban és egyéb épületekben üzemeltetett fűtési rendszerek szabályozására és ellenőrzésére szolgál. 1.3 Szabványok és irányelvek VIGYÁZAT! SÉRÜLÉSVESZÉLY/ ERENDEZÉS-KÁROSODÁS Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez vagy anyagi károkhoz vezethet. HASZNÁLATI TUDNIVALÓ A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. Ez a termék felépítését, működési viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőségét a CE jel tanúsítja. A megfelelőségi nyilatkozat a internet címen a rendelkezésére áll, vagy az illetékes uderus képviseletnél igényelhető. 1.5 Tartsa be ezeket az utasításokat A szabályozókészüléket csak rendeltetésszerűen és kifogástalan állapotban szabad használni. A szabályozókészüléken végzendő munkák megkezdése előtt figyelmesen olvassa végig ezt a szervizutasítást. ÉLETVESZÉLY FIGYELMEZTETÉS! elektromos áram miatt! Ügyeljen arra, hogy elektromos munkákat csak arra felhatalmazott szakemberek végezzenek. Mielőtt kinyitja a szabályozókészüléket: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlen visszakapcsolás ellen. 4 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

5 iztonság 1 VIGYÁZAT! VIGYÁZAT! FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY/ ERENDEZÉS-KÁROSODÁS kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. Gondoskodjon róla, hogy gyermekek felügyelet nélkül ne kezeljék a készüléket, illetve ne játsszanak vele. Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. ERENDEZÉS-KÁROSODÁS fagy miatt! Az üzemen kívüli fűtési rendszerben lévő víz fagy esetén megfagyhat. Óvja a fűtési rendszert a befagyástól, szükség esetén ürítse le a fűtési- és ivóvíz vezetékeket a rendszer legmélyebb pontján. ÉLETVESZÉLY elektromos áram miatt! Ügyeljen arra, hogy egy szabványos leválasztó eszköz rendelkezésre álljon a hálózatról történő, minden pólust megszakító kikapcsoláshoz. Ha nincs ilyen leválasztó eszköz, akkor be kell építenie egyet. 1.6 Fontos tudnivalók az üzembe helyezéshez A szabályozókészülék bekapcsolása előtt ellenőrizze, hogy a szabályozókészüléken és a funkciómodulokon lévő kézi kapcsolók "AUT" állásban vannak-e. A rendszer üzemeltetőjének a tájékoztatásához a szabályozókészülék kezelési útmutatójában van egy beállítási jegyzőkönyv. Feltétlenül írja be oda kézírással az üzembe helyezéskor elvégzett beállításokat. 1.7 A szabályozókészülék tisztítása Csak nedves kendővel tisztítsa a szabályozókészüléket. 1.8 Ártalmatlanítás A környezetvédelmi előírásoknak megfelelően semmisítse meg a szabályozókészülék csomagolóanyagát. Az elektronikus alkatrészeket nem szabad a háztartási szemétbe helyezni. A cserére szoruló szabályozókészülék megsemmisítését egy arra kijelölt helyen környezetkímélő módon végeztesse el. A megsemmisítés során ügyeljen arra, hogy a CM431 modulban található lítiumelemet vegye ki a szabályozóból és külön gondoskodjon annak ártalmatlanításáról. HASZNÁLATI TUDNIVALÓ Csak eredeti uderus alkatrészeket használjon. A nem eredeti uderus alkatrészek miatt bekövetkezett károkért a uderus semmilyen felelősséget nem vállal. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 5

6 1 iztonság 1.9 A biztonsági hőmérséklet szabályozó (ST) beállítása és gondos beszerelése Amikor az ST-t a kazán merülőhüvelyébe szereli járjon el a legnagyobb gondossággal. Hogy túlmelegedéskor biztonságos és gyors lekapcsolás legyen elérhető, a hőmérséklet érzékelőt amennyire csak lehet be kell tolni a merülőhüvelybe. Ügyeljen arra, hogy jó hőátadás legyen az ST és a kazán között. Az ST kapillárisai nem sérülhetnek vagy törhetnek meg. A kazán üzembe helyezése előtt ellenőrizze a biztonsági hőmérséklet határoló működését, úgy ahogy az a jelen utasítás 11. fejezetében le van írva. Az ismétlődő ellenőrzéseket a kazángyártó előírásai szerint kell elvégezni. ÉLETVESZÉLY/ ERENDEZÉS-KÁROSODÁS FIGYELMEZTETÉS! Az üzembe helyezés előtt gondosan végezze el az összes helyi, normatív és gyártó által előírt vizsgálatokat. SÉRÜLÉSVESZÉLY forrázás vagy égés által! FIGYELMEZTETÉS! A nagy kazánhőmérséklet (a kazánelemeken) égést és (a melegvíz termelésnél) forrázást okozhat. Ne érintsen meg forró kazánelemeket. 6 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

7 2 Termékismertetés és szállítási terjedelem Termékismertetés és szállítási terjedelem Termékismertetés A Logamatic 4324 digitális szabályozókészülék az engedélyezett, álló olaj- vagy gázkazánokhoz alkalmazható, melyek üzeme maximum 120 C ST lekapcsolási hőmérsékletig megengedett. Vezérelhetők egyfokozatú, kétfokozatú és moduláló égők, továbbá alternatív tüzelésű égők. Az FM459-es stratégia modullal, melyet a Logamatic 4324 szabályozókészülékbe szereltek be, többkazános rendszerek is szabályozhatók. Ebben az esetben minden egyes kazánhoz tartozik egy Logamatic 4324 típusú szabályozókészülék. 2.2 Üzemeltetés különlegességei A Logamatic 4324 speciálisan nagyobb kazánhőmérsékletű kazánokhoz lett kifejlesztve. A biztonsági hőmérséklet határoló (ST) maximális beállítható hőmérséklete 120 C. A lehetséges maximális szabályozási hőmérséklet (kazán kívánt hőmérséklete) 105 C. Különleges tudnivalók a Logamatic 4324 alkalmazásához FIGYELMEZTETÉS! VIGYÁZAT! ÉLETVESZÉLY A nagy hőmérséklet és a nagy nyomás miatt! A Logamatic 4324 a nagy üzemi hőmérsékletének következtében az Európai Unió nyomás alatti berendezésekre vonatkozó irányelvei alá tartozik. Vegye figyelembe a "További intézkedések" c. fejezetben leírt különleges követelményeket. ERENDEZÉS-KÁROSODÁS a szabályozókészülék helytelen beállításai miatt. A Logamatic 4324 szabályozókészülék ezen dokumentumai mellett a kazánhoz mellékelt műszaki dokumentációkat is pontosan figyelembe kell venni. Vegye figyelembe a kazánra vonatkozó előírásokat. VIGYÁZAT! ERENDEZÉS-KÁROSODÁS A nagy hőmérséklet miatt! Az EN és az EN12828 érvényességi tartományán belül biztosítani kell, hogy minden kazánnál legyen egy előremenő hőmérséklet kijelző. Ha ezt nem lehet biztosítani, akkor mindenegyes Logamatic 4324 szabályozókészülékhez fel kell szerelni egy MEC2H kezelőegységet, mert ezeknek van kazánhőmérséklet kijelzője. iztosítsa, hogy minden egyes kazánon legyen előremenő hőmérséklet kijelző vagy pedig a kazánt fel kell szerelni az MEC2H kezelőegységgel. A többkazános rendszerbe maximum nyolc kazánt lehet kapcsolni. Ebben a felállásban mindegyik kazánhoz tartozik egy Logamatic 4324-es szabályozókészülék. A vezérkazánba ebből a célból elhelyezésre került a szükséges két FM459.kaszkádmodul. A kazánokat ebben az esetben a szokásos módon a ECOCAN-US köti össze egymással. A Logamatic 4324 szabályozókészüléket és az MEC2H kezelőegységet csak egymással kombinálva szabad alkalmazni és kezelni. Nem megengedett a Logamatic 4324-re egy MEC2 feldugaszolása vagy a MEC2H-nek egy másik szabályozókészülékre felszerelése mint a Logamatic A Logamatic 4324-nél a mechanikus hőmérséklet szabályozó csak az égő vészüzemekor aktív. Az égő vészüzemekor egy hőmérséklet szabályozóval maximum 105 C-ig be lehet állítani a kazánhőmérsékletet. Az automatikus üzemmódban kizárólag csak az elektronikus szabályozó üzemel. Az ST-n beállított maximális megengedhető kazánhőmérséklet túllépésekor (max. 120 C-ra állítható be) az égőt a biztonsági hőmérséklet határoló (ST) kikapcsolja, hogy megóvja a kazánt a túlmelegedéstől. A Logamatic 4324-et nem szabad fűtőköri modulokkal felszerelni (lásd csatlakozások fejezetet). Lehet (Logamatic 4323) alállomásokat alkalmazni, ha szükség van a 4000-es standard szabályozókészülékek és ezek moduljainak a funkcióira. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 7

8 2 Termékismertetés és szállítási terjedelem Ezekkel az alállomásokkal a 0-10 V-os interfészen keresztül hőigény közölhető a Logamatic 4324 kazánszabályozással. Előfeltétel, hogy egy a 0-10 V bemenetű funkciómodul be legyen szerelve a Logamatic 4324-be. Egy tovább (ZM438) modul alkalmazásakor maximum öt alállomás tudja átadni a hőigényét a Logamatic 4324-nek. A részletek ismertetve vannak az FM459 kaszkádmodul és az ZM438 modul dokumentációjában. Az égőüzem közben a helyszínen a kazánkörben minimum 30 %-os névleges térfogatáramot kell biztosítani. Csatlakozások: A Logamatic 4324 egy szabályozókészülék egytől maximum nyolc kazán lekapcsolási hőmérsékletének a vezérléséhez maximum 120 C-ig. Különböző komponensek üzemeltetésekor ezért figyelembe kell venni a következő követelményeket: A 4324-es szabályozókészülékbe csak a ZM437 központi modult szabad beszerelni. A ZM435 kazánkijelzőt nem szabad alkalmazni, mert az helytelen, többnyire túl kicsi hőmérséklet értékeket jelez. A paraméterek beállítására és kijelzésére csak a MEC2H kezelőegység áll rendelkezésre. Valamennyi kezelőegység, mint például az MEC, FU stb. nem alkalmazhatók. Nem lehetséges a rádióórás vétel. Az MEC2H-nek a Logamatic 4324-re kapcsolását a ZM437 F kapcsán keresztül a rendszer nem támogatja. Az összegzett FM448 zavarjelző modulon, illetve az alternatív FM459 stratégia modulon, továbbá a ZM438 gyűjtőmodulon kívül a Logamatic 4324-hez nem lehet további funkciómodulokat alkalmazni. A távolba ható rendszereket (pld. Easycom) nem lehet alkalmazni, mert az egyes hőmérséklet értékeket helytelenül viszi át. Az alállomások hőigényét (R4323) a szabályozókészülék 0-10 V-os interfészén keresztül lehet továbbítani a Logamatic 4324-hez. Az ECOCAN-US keresztüli összekapcsolás nem megengedett. Az ECOCAN-US csak több Logamatic 4324 esetében lehet alkalmazni többkazános rendszerekben a FM459 kaszkádmodullal együtt. A következő hőmérséklet érzékelők speciális magas hőmérséklet érzékelők (különleges jelölés: piros érzékelővezeték a cikkszám és "150 C" megadásával a vezetéken): Kazán előremenő Kazán visszatérő Stratégia. Ezeket nem szabad felcserélni a 4000-es szabályozórendszer standard hőmérséklet érzékelőivel. A vezeték végébe integrált párhuzamos ellenállás miatt ezen hőmérséklet érzékelők vezetékeit nem szabad megrövidíteni. Más hőmérséklet érzékelők, melyeket a Logamatic 4324-hez alkalmaznak a következők Külső hőmérséklet érzékelő, Füstgáz hőmérséklet érzékelő. Ezek az érzékelők a Logamatic 4000-es szabályozókészülék sorozatnak a standard hőmérséklet érzékelői. További intézkedések A 110 C kazánhőmérsékletet túllépő berendezéseknek (többek között szabályozókészülékeknek, égőknek, kazánoknak) eleget kell tenniük az ebbe az érvényesség tartományba eső EU nyomás alatt álló készülékekre vonatkozó irányelveknek. Aktuálisan a következő uderus kazánok rendelkeznek a nyomás alatt álló berendezésekre vonatkozó irányelveknek megfelelő tanúsítvánnyal, melyeket alkalmazni lehet nagyobb kazánhőmérsékletek esetén. SK645 SK745 S825M Az S825L kazán csak akkor alkalmazható, ha azt az országban érvényes előírások megengedik. Az Európai Unión belül ezt a kazánt csak maximum 110 C-ig lehet alkalmazni. Öntöttvas kazánokat semmi esetre sem szabad alkalmazni 110 C-nál nagyobb hőmérsékletekre. A kazánnak minden része, mely ennek a magas hőmérsékletnek közvetlenül vagy közvetve ki van téve, legyen erre a hőmérsékletre tervezve. A kábeleket és a vezetékeket megbízhatóan távol kell tartani a forró kazánrészektől és amennyire lehetséges azokat az erre a célra szolgáló kábelvezetésbe kell helyezni vagy a kazánszigetelés fölött kell elhelyezni. A szabályozókészülék elhelyezését a kazánra (kisebb kazánteljesítményeknél) vagy a kazán mellé a kazándokumentációban találja. 8 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

9 Termékismertetés és szállítási terjedelem Szállítási terjedelem Logamatic 4324 digitális szabályozókészülék FA külső hőmérséklet érzékelő FK kazánvíz hőmérséklet érzékelő 120 C kazánhőmérsékletig FZ kiegészítő hőmérséklet érzékelő maximum 120 C előremenő vagy visszatérő kazánhőmérséklethez Szerelési anyag a merülőhüvelybe szereléshez szükséges érzékelő-biztosítóval Égőkábel a mindenkori 1.-es és 2. fokozathoz Külön: műszaki dokumentáció Nem része a szállítási terjedelemnek: MEC2H kezelőegység Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 9

10 3 eállítási útmutató biztonsági hőmérséklet határolóhoz (ST) 3 eállítási útmutató biztonsági hőmérséklet határolóhoz (ST) Ház leszerelése és a biztonsági hőmérséklet határoló kiszerelése ÉLETVESZÉLY FIGYELMEZTETÉS! elektromos áram miatt! Mielőtt kinyitja a szabályozókészüléket: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlen visszakapcsolás ellen. A kívánt hőmérsékletek beállításához a biztonsági hőmérséklet-határolót (ST) ( 1. ábra, [2]) ki kell venni a házból. A biztonsági hőmérséklet-határoló kiszereléséhez ki kell csavarni a két csavart ( 1. ábra, [1]). Vegye le a fedelet ( 1. ábra, [3]). Vegye ki a biztonsági hőmérséklet határolót a szerelőlappal együtt és végezze el a következő beállításokat. HASZNÁLATI TUDNIVALÓ 1. ábra Logamatic 4324 szabályozókészülék T C A biztonsági hőmérséklet határolót a helyi előírások, a normatív előírások és a kazánengedély figyelembevételével állítsa be a fűtési rendszer megengedett maximális hőmérsékletére. 110 C HASZNÁLATI TUDNIVALÓ Az előzetes gyári beállítás 110 C. 2. ábra iztonsági hőmérséklet határoló beállítása T A biztonsági hőmérséklet határoló (ST) beállítása A csavarhúzóval ( 2. ábra, [1]) állítsa be a kívánt hőmérsékletet és a kazánra engedélyezett hőmérsékletet. SÉRÜLÉSVESZÉLY / ERENDEZÉS-KÁROSODÁS VIGYÁZAT! az ST nem szabályos lekapcsolása következtében! Az üzembe helyezése előtt ellenőrizze a biztonsági hőmérséklet határoló szabályos lekapcsolását ( 11. fejezet, 26. oldal). 10 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

11 eállítási útmutató kazánvíz hőmérséklet szabályozóhoz (TR) 4 4 eállítási útmutató kazánvíz hőmérséklet szabályozóhoz (TR) HASZNÁLATI TUDNIVALÓ A mechanikus hőmérséklet szabályozó csak az égő vészüzemében aktív. Automatikus üzemmódban a mechanikus hőmérséklet szabályozó nem üzemel. 1 HASZNÁLATI TUDNIVALÓ Kazánvíz hőmérséklet szabályozó átállítása 90 C-ról 105 C-ra (csak 120 C ST-beállítás esetén). Olyan rendszereknél, melyeknél 90 C-nál magasabb kazánvíz hőmérsékletre van szükség (a tudnivalókat vegye figyelembe!), a kazánvíz hőmérséklet szabályozó átállítható 90 C-ról 105 C-ra. Húzza le a beállítógombot. Törje le az ütközőbütyköt ( 3. ábra, [1]. Dugja vissza a beállítógombot. 3. ábra eállítógomb HASZNÁLATI TUDNIVALÓ A kazán maximális lehetséges szabályozási hőmérsékletének legalább 15K fokkal kiesebbnek kell lennie, mint az ST beállított hőmérséklete. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 11

12 5 Kezelőszervek és kezelőegység MEC2H 5 Kezelőszervek és kezelőegység MEC2H 5.1 A szabályozókészülék kezelőszervei 105 MEC2H MEC TEST! T uderus MEC2H(R4324) T 4. ábra A báziscontroller kezelőelemei 1 iztonsági hőmérséklet határoló 2 Kazánvíz hőmérséklet szabályozó (csak az égő vészüzemekor aktív) 3 F1, F2 iztosítóautomaták, egyenként 10 A 4 Az égő vészüzem kapcsolója 5 Üzemkapcsoló 1 2 A MEC2H MEC! TEST T uderus MEC2H(R4324) 5. ábra Modulbeültetés 1 1. csatlakozási hely: az FM459 modulok vagy az FM448 és a ZM438 modul alkalmazhatók csatlakozási hely: az FM459 modulok vagy az FM448 és a ZM438 modul alkalmazhatók. A A: ZM437 csatlakozási hely - kazánkör, égő : CM431 csatlakozási hely: a modul és csak az MEC2H kezelőegység alkalmazható csatlakozási hely: az FM459 modulok vagy az FM448 és a ZM438 modul alkalmazhatók csatlakozási hely: az FM459 modulok vagy az FM448 és a ZM438 modul alkalmazhatók T 12 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

13 Kezelőszervek és kezelőegység MEC2H MEC2H kezelőegység RS 6. ábra MEC2H kezelőegység 1 Kijelző 2 Forgatógomb 3 Állandó fűtési üzem 4 Automatikus fűtési üzem kapcsolóóra szerint 5 Állandó csökkentett fűtési üzem 6 A hét napjainak megadása 7 A szabadságnapok megadása (nem funkcionál) 8 Standard kijelzés választása 9 Kijelző a beállított parancsolt helyiség hőmérséklethez (nem funkcionál) 10 Melegvíz hőmérséklet megadása/utánfűtés (nem funkcionál) 11 Idő beállítása 12 Hőmérséklet értékek változtatása (nem funkcionál) 13 Nyári/téli átkapcsolás 14 Vissza a standard kijelzésre 15 Kazánkör kapcsolóóra-program 16 Kazánkör kijelző Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 13

14 6 eállítási paraméterek és kijelzett adatok 6 eállítási paraméterek és kijelzett adatok Néhány kiválasztás csak az elvégzett beállításoktól függően kerül kijelzésre. Ált. adatok Minimális külső hőmérséklet Épülettípus Nyári/téli időátállítás Hőmennyiség Töltöttségi határértékadó Zavarjelzés kézi kapcsoló Spec. paraméter Fűtési jelleggörbe Kazánkör fűtési jelleggörbéje Reléteszt Kazán stratégia LCD-teszt Automatikus karbantartásjelzés Hibák Monitor Kazán Modulválasztás Változat A hely Szabályozókészülék 1. hely Reset 2. hely Szabályozókészülék beállítása 3. hely Égő üzemórái 4. hely Hibajelentés Maximális füstgáz hőmérséklet Kazánjellemzők Hőmennyiség Kazántípus Karbantartásjelzés Tüzelőanyag Visszatérő szabályozás Szelep működési ideje Visszatérő emelőfunkció Parancsolt visszatérő hőm. Égőfajta Maximális kazánteljesítmény Minimális kazánteljesítmény Maximális olaj-kazánteljesítmény Minimális olaj-kazánteljesítmény Sorrendváltás a... után Órák Minimális modulációs teljesítmény Moduláció... Égőállító-motor működési ideje Égőautomatika kommunikáció Terheléskorlátozás... külső hőm.-től A kazánköri szivattyú szivattyúfunkciója A kazánköri szivattyú utánfutási ideje Égő minimális működési ideje Minimális bekapcsolási hőmérséklet Maximális kikapcsolási hőmérséklet Füstgáz hőmérséklet határérték Maximális füstgáz hőmérséklet visszaállítása Kazánjelleggörbe Talpponti hőmérséklet Tervezési hőmérséklet hőm. csökk. 7. ábra eállítási paraméterek és kijelzett adatok 14 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

15 Modulok és azok funkciói 7 7 Modulok és azok funkciói Itt minden olyan modul fel van sorolva, amellyel a Logamatic 4324 szabályozókészülék fel van szerelve, illetve felszerelhető. Modul 1. tábl. Modulok és azok funkciói MEC2H kezelőegység CM431 vezérlő modul Központi modul ZM437 Égő kazánköri funkciók FM448 funkciómodul* gyűjtő zavarjelzés 459 funkciómodul* Stratégiai modul ZM438 Központi modul 5:1 Gyűjtő modul * A mindenkori szabályozókészülékben a két modul közül csak az egyik megengedett. Logamatic 4324 X O O X X X O = alapfelszereltség X = kiegészítő felszereltség Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 15

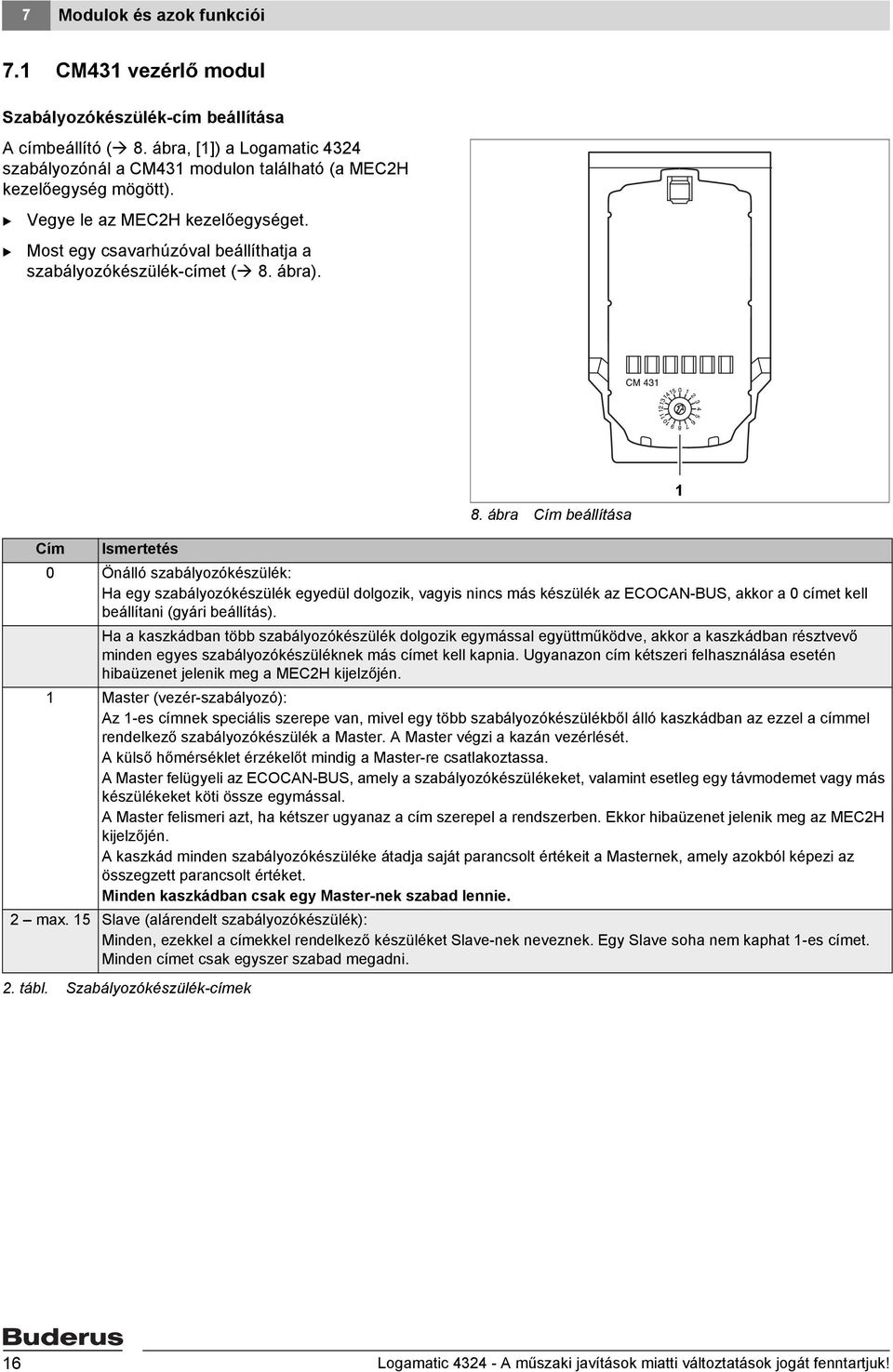

16 7 Modulok és azok funkciói 7.1 CM431 vezérlő modul Szabályozókészülék-cím beállítása A címbeállító ( 8. ábra, [1]) a Logamatic 4324 szabályozónál a CM431 modulon található (a MEC2H kezelőegység mögött). Vegye le az MEC2H kezelőegységet. Most egy csavarhúzóval beállíthatja a szabályozókészülék-címet ( 8. ábra). 8. ábra Cím beállítása 1 Cím Ismertetés 0 Önálló szabályozókészülék: Ha egy szabályozókészülék egyedül dolgozik, vagyis nincs más készülék az ECOCAN-US, akkor a 0 címet kell beállítani (gyári beállítás). Ha a kaszkádban több szabályozókészülék dolgozik egymással együttműködve, akkor a kaszkádban résztvevő minden egyes szabályozókészüléknek más címet kell kapnia. Ugyanazon cím kétszeri felhasználása esetén hibaüzenet jelenik meg a MEC2H kijelzőjén. 1 Master (vezér-szabályozó): Az 1-es címnek speciális szerepe van, mivel egy több szabályozókészülékből álló kaszkádban az ezzel a címmel rendelkező szabályozókészülék a Master. A Master végzi a kazán vezérlését. A külső hőmérséklet érzékelőt mindig a Master-re csatlakoztassa. A Master felügyeli az ECOCAN-US, amely a szabályozókészülékeket, valamint esetleg egy távmodemet vagy más készülékeket köti össze egymással. A Master felismeri azt, ha kétszer ugyanaz a cím szerepel a rendszerben. Ekkor hibaüzenet jelenik meg az MEC2H kijelzőjén. A kaszkád minden szabályozókészüléke átadja saját parancsolt értékeit a Masternek, amely azokból képezi az összegzett parancsolt értéket. Minden kaszkádban csak egy Master-nek szabad lennie. 2 max. 15 Slave (alárendelt szabályozókészülék): Minden, ezekkel a címekkel rendelkező készüléket Slave-nek neveznek. Egy Slave soha nem kaphat 1-es címet. Minden címet csak egyszer szabad megadni. 2. tábl. Szabályozókészülék-címek 16 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

17 Modulok és azok funkciói NM482 Hálózati modul Lezáró ellenállás több szabályozókészülék összekapcsolása esetén FIGYELMEZTETÉS! ÉLETVESZÉLY elektromos áram miatt! Ügyeljen arra, hogy elektromos munkákat csak arra felhatalmazott szakemberek végezzenek. Mielőtt kinyitja a szabályozókészüléket: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlen visszakapcsolás ellen. 1 2 A több szabályozó közötti zavartalan adatátvitel biztosítása érdekében a két, egymástól legtávolabb eső szabályozónál egy lezáró ellenállást hozzá kell kapcsolni a rendszerhez. A lezáró ellenállás az NM482 hálózati modul alkatrészoldalán található és a ( 9. ábra [2]) horogátkapcsolóval kapcsolható be. A gyári beállítás: S1 horogátkapcsoló nyitva = nincs behelyezve ellenállás 9. ábra NM482 Hálózati modul 1 ECOCAN-US 2 S1 horogátkapcsoló (lezáró ellenálláshoz) gyári beállítás: nyitva Példa a lezáró ellenállás hozzákapcsolására több uderus szabályozókészülék esetén Logamatic R4324 ellenállás behelyezése Logamatic R4324 Logamatic R4324 Logamatic R4324 ellenállás behelyezése Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 17

18 7 Modulok és azok funkciói 7.3 ZM437 Égő- és kazánköri modul A ZM437 modul a Logamatic R4324 szabályozókészülék alapfelszereltségéhez tartozik. A modulon lévő kézi kapcsolóknak csak szerviz- és karbantartási funkcióik vannak. 105 MEC2H MEC Ha a kézi kapcsolók nincsenek automatikus állásban, akkor az MEC2H-n megfelelő üzenet jelenik meg és világít a 0 zavarjelzés. A szabályozási funkciók a kézi üzemmódban is aktívak. Égőfunkció "Füstgázteszt" nyomógomb Q füstgázteszthez Néhány másodpercig nyomja meg a "füstgázteszt" nyomógombot. A fűtésszabályozás 30 percig megemelt előremenő hőmérséklettel üzemel. A füstgázteszt alatt a zavar 0 és a nyári üzemmód 1 kijelzések felváltva villognak. Ha meg akarja szakítani a füstgáztesztet, újból nyomja meg a "füstgázteszt" nyomógombot.! TEST T Kézikapcsoló az égőhöz HASZNÁLATI TUDNIVALÓ! TEST T Normál üzemmódban a kézi kapcsolónak "AUT" állásban kell lennie. 10. ábra ZM437 Kijelzés 0 Általános zavar pl. kivitelezési hibák, érzékelőhibák, külső zavarok, huzalozási hibák, belső modulhibák, kézi üzem. A hibaüzenetek szöveges formában jelennek meg MEC2H kezelőegység:! TEST T A 0, kézi és állások olyan speciális beállítások, amelyeket csak szakemberek végezhetnek el, például a szabályozás meghibásodásakor vagy szerviz- és karbantartási munkák esetén. Az égő a kézi kapcsolóval közvetlenül vezérelhető. A szabályozó azonban tovább működik. A ZM437 modulhoz kazán és visszatérő érzékelőként csak a speciális magashőmérséklet érzékelőket (különleges jel tanúsítja) szabad alkalmazni. Világító diódák égőfunkciókhoz Kijelzés 9 Égőzavar Kijelzés A Az égő üzemel a modulációs teljesítmény növekszik/ Kijelzés U 2. fokozat üzemel Kijelzés V a modulációs teljesítmény csökken Világító diódák kazánköri funkciókhoz Kijelzés 1 kazánkör nyári üzemmódban Kijelzés 8 kazánköri szivattyú üzemel Kijelzés U a keverő a kazán irányába nyit Kijelzés V a keverő a fűtőkör irányába nyit 18 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

19 Modulok és azok funkciói 7 3: Egy- és kétfokozatú égőknél csak az első fokozat kap alapterhelésként engedélyt. A második fokozat feszültségmentes. Moduláló égőknél az égőteljesítmény a 5 nyomógombbal fokozatmentesen növelhető, a 6 nyomógombbal fokozatmentesen csökkenthető. AUT: Az égő automatikus üzemben működik. 0: Az égő ki van kapcsolva. Kivéve, ha az égő vészüzem kapcsoló a 4 állásba van állítva. FIGYELMEZTETÉS! VESZÉLYEKRE UTALÁS! TEST T A helyzet kizárólag a biztonsági hőmérséklet határoló tesztelésére szolgál, a 11. fejezetben a 26. oldalon leírtak szerint. Ezt a tesztet csak az arra feljogosított szakember végezheti. Ha a kapcsoló ebben az állásában van, akkor kikapcsolódik az automatikus szabályozás és csak az ST kapcsolja ki az égőt a kazánnal együtt (ha az égő vészkapcsolója az "AUT"-on áll). Felügyelet nélküli üzemnél nem szabad ezt az állást választani. Kazánköri funkció Kézi kapcsoló kazánkörhöz HASZNÁLATI TUDNIVALÓ Normál üzemmódban a kézi kapcsolónak "AUT" állásban kell lennie. A 0 és a kézi állások olyan speciális beállítások, amelyeket csak szakemberek végezhetnek el hiba esetén. 3: Ha van kazánköri szivattyú, akkor az bekapcsol. A kazánköri szelep kézzel kezelhető. AUT: A kazánkör automatikus üzemben működik. 0: Ha van kazánköri szivattyú, akkor az kikapcsol. A kazánköri szelep kézzel kezelhető. A pillanatnyi funkciókat világító diódák jelzik. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 19

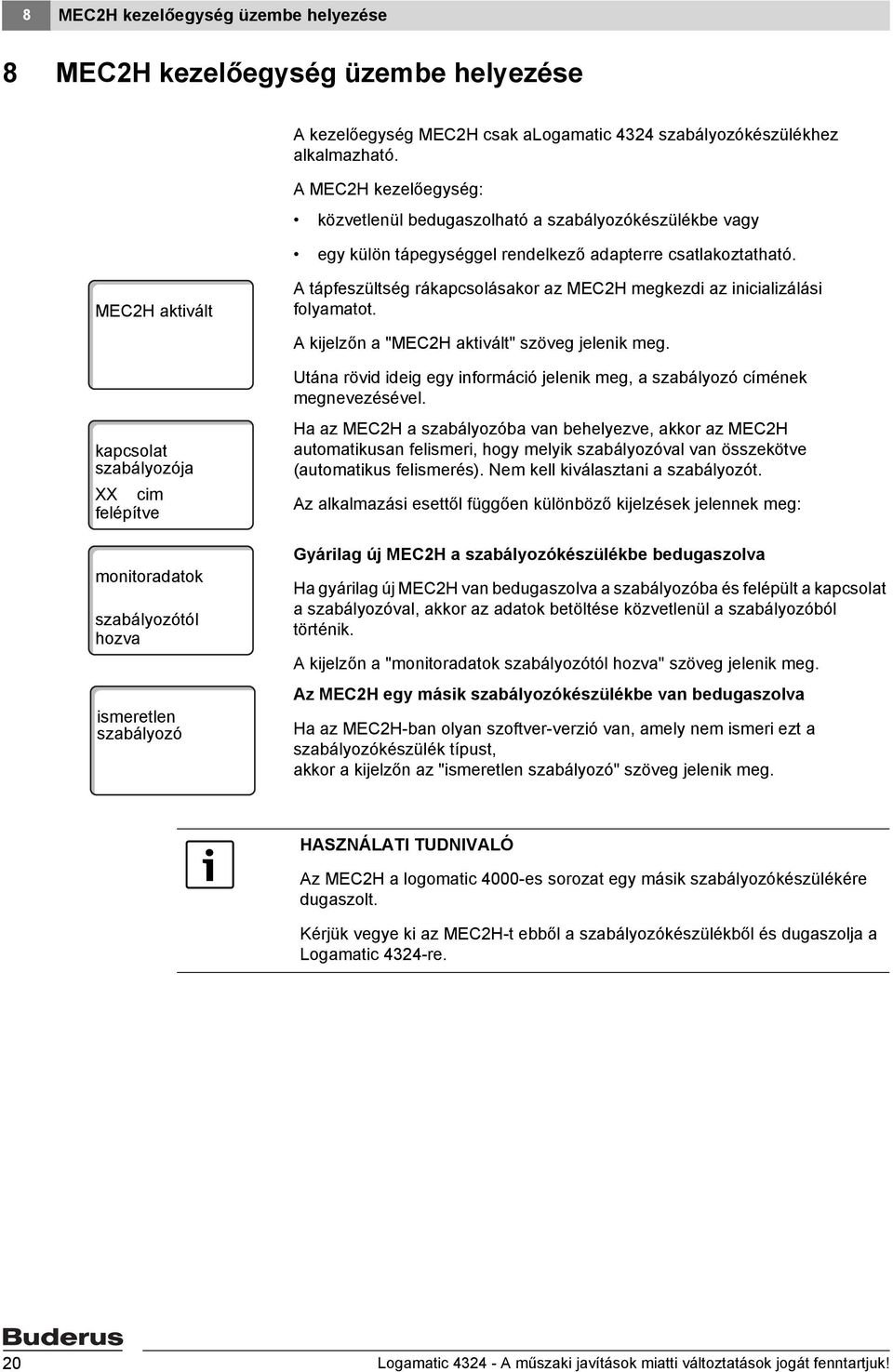

20 8 MEC2H kezelőegység üzembe helyezése 8 MEC2H kezelőegység üzembe helyezése A kezelőegység MEC2H csak alogamatic 4324 szabályozókészülékhez alkalmazható. A MEC2H kezelőegység: közvetlenül bedugaszolható a szabályozókészülékbe vagy egy külön tápegységgel rendelkező adapterre csatlakoztatható. MEC2H aktivált kapcsolat szabályozója XX cim felépítve monitoradatok szabályozótól hozva ismeretlen szabályozó A tápfeszültség rákapcsolásakor az MEC2H megkezdi az inicializálási folyamatot. A kijelzőn a "MEC2H aktivált" szöveg jelenik meg. Utána rövid ideig egy információ jelenik meg, a szabályozó címének megnevezésével. Ha az MEC2H a szabályozóba van behelyezve, akkor az MEC2H automatikusan felismeri, hogy melyik szabályozóval van összekötve (automatikus felismerés). Nem kell kiválasztani a szabályozót. Az alkalmazási esettől függően különböző kijelzések jelennek meg: Gyárilag új MEC2H a szabályozókészülékbe bedugaszolva Ha gyárilag új MEC2H van bedugaszolva a szabályozóba és felépült a kapcsolat a szabályozóval, akkor az adatok betöltése közvetlenül a szabályozóból történik. A kijelzőn a "monitoradatok szabályozótól hozva" szöveg jelenik meg. Az MEC2H egy másik szabályozókészülékbe van bedugaszolva Ha az MEC2H-ban olyan szoftver-verzió van, amely nem ismeri ezt a szabályozókészülék típust, akkor a kijelzőn az "ismeretlen szabályozó" szöveg jelenik meg. HASZNÁLATI TUDNIVALÓ Az MEC2H a logomatic 4000-es sorozat egy másik szabályozókészülékére dugaszolt. Kérjük vegye ki az MEC2H-t ebből a szabályozókészülékből és dugaszolja a Logamatic 4324-re. 20 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

21 MEC2H kezelőegység üzembe helyezése 8 Megadott paraméterekkel rendelkező MEC2H a szabályozókészülékbe bedugaszolva MEC2H aktivált Az MEC2H a szabályozóba történt bedugaszolása után először ismét megjelenik az itt látható két kijelzés. kapcsolat szabályozója XX cim felépítve más szabályozótipus éj-nyomógomb fogadni a) Más szabályozótípus Ha a szabályozó típusa eltér az MEC2H kezelőegységbe beadott típustól, akkor a először csak a szabályozótól vehet át adatokat. A kijelzőn az itt balra álló szöveg jelenik meg. HASZNÁLATI TUDNIVALÓ Győződjön meg róla, hogy az MEC2H egy Logamatic 4324 szabályozókészülékére van-e dugaszolva. Csak ekkor szabad az "éjszakai üzemmód" gombot működtetni az adatok vétele céljából. Ellenkező esetben a szabályozókészülékről el kell távolítani az MEC2H-t. Nyomja meg az "éjszakai üzemmód" gombot. adatok szabályozótól hozva A kijelzőn az itt balra látható szöveg jelenik meg. figyelem más szabályozó b) Másik azonos típusú szabályozókészülék Az MEC2H egy másik, azonos típusú szabályozóval történő összekötése esetén kb. 3 másodpercig az itt balra látható kijelzés jelenik meg. aut-nyomógomb küldeni éj-nyomógomb fogadni Az MEC2H kezelőegységnek a szabályozókészülékről történt leválasztása, ezenkívül adatok módosulása esetén egy azonos típusú szabályozókészülékre történő bedugaszoláskor az "aut-nyomógomb küldeni, éj-nyomógomb fogadni" kijelzés jelenik meg. A szabályozó lekérdezi, hogy át kell-e venni az új adatokat, vagy hogy továbbra is a szabályozóból származó régi adatokat kell-e használni. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 21

22 8 MEC2H kezelőegység üzembe helyezése Nyomja meg az "AUT" gombot = "adatok szabályozóhoz küldve" adatok szabályozóhoz küldve A kijelzőn az itt balra látható szöveg jelenik meg. Nyomja meg az "éjszakai üzem" gombot = "adatok szabályozótól hozva" adatok szabályozótól hozva A kijelzőn az itt balra látható szöveg jelenik meg. c) Azonos szabályozókészülék aut-nyomógomb küldeni éj-nyomógomb fogadni adatok szabályozóhoz küldve Az MEC2H kezelőegységnek a szabályozókészülékről történt leválasztása, ezenkívül adatok módosulása esetén egy azonos típusú szabályozókészülékre történő újbóli bedugaszoláskor az "aut-nyomógomb küldeni, éj-nyomógomb fogadni" kijelzés jelenik meg. A szabályozó lekérdezi, hogy át kell-e venni az új adatokat, vagy hogy továbbra is a szabályozóból származó régi adatokat kell-e használni. Nyomja meg az "AUT" gombot = "adatok szabályozóhoz küldve" A kijelzőn az itt balra látható szöveg jelenik meg. Nyomja meg az "éjszakai üzem" gombot = "adatok szabályozótól hozva" adatok szabályozótól hozva A kijelzőn az itt balra látható szöveg jelenik meg. 22 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

23 Szervizszint behívása 9 9 Szervizszint behívása A szervizszinthez csak megfelelő kulcskóddal lehet hozzáférni. A szervizszintet csak a fűtéstechnikai cég használhatja. Jogosulatlan beavatkozás esetén megszűnik a garancia! Ehhez a funkcióhoz a szürke színnel jelölt kezelőszervek használhatók. AUT szerviz-szint ált. adatok Egyszerre nyomja meg, majd engedje el a "kijelzés" "fűtőkör" "hőm." nyomógombokat. Most aktiválva van a szerviz-szint. "Nyomd és forgasd" kezelési elv A szerviz-szint több főmenü-szintre tagozódik. Ha az utolsó sorban nem jelenik meg érték, akkor a választott főmenühöz még almenük is tartoznak. Főmenük behívása A forgatógomb forgatásával lapozhatja végig a főmenü-szintet. A főmenük gyűrűstruktúrában vannak elrendezve és az utolsó főmenü után ismét elölről kezdődnek. általános adatok modulválasztás általános adatok Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 23

24 9 Szervizszint behívása Almenük behívása Válassza ki azt a főmenüt (lásd előbb), amelynek az almenüjét be szeretné hívni. Nyomja meg a "kijelzés" gombot. A forgatógomb forgatásával érheti el a mindenkori kiválasztott főmenü összes almenüjét. Például főmenü: ált. adatok Min. külső hőmérséklet Épülettípus... Min. külső hőmérséklet Tartsa megnyomva a "kijelzés" gombot. Most a forgatógomb forgatásával változtathatja meg a kiválasztott almenü beállítási paramétereit. Például funkciókat vagy hőmérsékleteket választhat ki. A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. 24 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

25 eállítások előhívása és megváltoztatása eállítások előhívása és megváltoztatása HASZNÁLATI TUDNIVALÓ Az, hogy a szabályozókészülék MEC2H kezelőegységén milyen menük kerülnek kijelzésre, attól függ, hogy milyen modulok vannak bedugaszolva és milyen beállítások történtek. Ebben a szervizutasításban csak a Logamatic 4324 alapszabályozó és annak ZM437 központi modulja (alapfelszereltség) menüit ismertetjük. Minden további modul ismertetése a megfelelő modulok műszaki dokumentumaiban található. Hívja be a szervizszintet. szerviz-szint "általános adatok" jelenik meg első főmenüként. ált. adatok Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). általános adatok min. külsö höm. -10 C Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "-12 C"). általános adatok min. külsö höm. -12 C A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Az alapkijelzésre való visszatéréshez többször meg kell nyomnia a "vissza" nyomógombot. Ha hosszabb időn keresztül egyetlen gomb megnyomása sem történik meg, illetve a fedél becsukása esetén a szabályozó automatikusan visszakapcsol az alapkijelzésre. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 25

26 11 Az ST biztonsági hőmérséklet határoló vizsgálata 11 Az ST biztonsági hőmérséklet határoló vizsgálata A biztonsági hőmérséklet szabályozó (ST) beállítása és gondos beszerelése ERENDEZÉS-KÁROSODÁS az ST szakszerűtlen kazánra szerelése miatt! VIGYÁZAT! Az ST érzékelő kazánra szerelését nagy gondossággal kell végezni Hogy túlmelegedéskor biztonságos és gyors lekapcsolás legyen elérhető, az érzékelőt amennyire csak lehet be kell tolni a merülőhüvelybe. Ügyeljen arra, hogy jó hőátadás legyen az ST érzékelő és a kazán között. Az érzékelőket érzékelő-biztosítókkal (a szállítási terjedelem része) rögzítse a merülőhüvelyben. A kapillárisok nem sérülhetnek vagy törhetnek meg. Az üzembe helyezése előtt ellenőrizze az ST működését, úgy ahogy az az alábbiakban le van írva. Az ismétlődő ellenőrzéseket a kazángyártó előírásai szerint kell elvégezni. A biztonsági hőmérséklet szabályozó (ST) ellenőrzése: ÉLETVESZÉLY helytelen kazánhőmérséklet érzékelő miatt! FIGYELMEZTETÉS! A biztonsági hőmérséklet határoló ellenőrzése előtt meg kell vizsgálni, hogy a helyes érzékelő van-e beszerelve. Gondoskodjon róla, hogy a kazánhőmérséklet érzékelő a 150 C feliratú piros vezetékkel van-e beszerelve a merülőhüvelybe. Gondoskodjon róla, hogy a kazánhőmérséklet érzékelő a ZM437 modul "FK" bemenetére legyen csatlakoztatva. Az R4324 homlokoldalán lévő forgókapcsoló: ÉLETVESZÉLY FIGYELMEZTETÉS! a hőmérséklet túllépése miatt lehetséges gőzütések következtében! Annak biztosítása érdekében, hogy a mechanikus hőmérséklet szabályozó ne legyen aktív, az égő vészüzem kapcsolójának (11. ábra, [2], 27. oldal) az "AUT" állásban kell lennie. Ehhez nyomja meg a kapcsoló "AUT" szimbólumát. 26 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

27 Az ST biztonsági hőmérséklet határoló vizsgálata 11! TEST T uderus MEC2H(R4324) T 11. ábra iztonsági hőmérséklet határoló (ST) ellenőrzése azm437 forgókapcsolóval [1] Miután gondoskodott róla, hogy az égő vészüzem kapcsolója az "AUT" állásban legyen, a forgókapcsolót (11. ábra, [1]) a ZM437 modulon -re kell állítani. Ezzel kikapcsol az elektronikus szabályozás és csak az ST tudja a kazánfűtést az égő lekapcsolásával megállítani. A biztonsági hőmérséklet határoló tesztelése alatt az MEC2H kezelőegységen állandóan figyelni kell a kazánhőmérsékletet. Ha legkésőbb a biztonsági hőmérséklet határoló beállított lekapcsolási hőmérséklete 2 K fok elérésekor nem kapcsol le automatikusan az égő (lásd 3. fejezet, 10. oldal), akkor a forgókapcsoló (11. ábra, [1]) AUT-ra történő átállításával kézzel azonnal meg kell szakítani a vizsgálati műveletet. Ez azt jelenti, hogy a biztonsági hőmérséklet határoló max. 120 C-os beállítása esetén legkésőbb 122 C-nál kézzel meg kell szakítani a vizsgálatot. Ezután ellenőrizni kell a kapilláris cső és a hőmérséklet érzékelőfej helyes szerelését, valamint a speciális kazánhőmérséklet érzékelő szerelését és kábelezését. Kétes esetekben abból kell kiindulni, hogy hibás az ST. Ebben az esetben cserélje ki a meghibásodott biztonsági hőmérséklet határolót.! TEST T ÉLETVESZÉLY FIGYELMEZTETÉS! a hőmérséklet túllépése miatt lehetséges gőzütések következtében! Az ST tesztelést nem szabad felügyelet nélkül végezni. A forgókapcsoló (11. ábra, [1]) "AUT" állásba történő elforgatásával a tesztet bármikor meg lehet szakítani. A vizsgálat befejezése után ismét állítsa a forgókapcsolót (11. ábra, [1]) "AUT" állásba. Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 27

28 I M 11 Az ST biztonsági hőmérséklet határoló vizsgálata A biztonsági hőmérséklet határoló reteszoldása II AUT 0 max III 0 AUT uderus MEC2H(R4324) 12. ábra A biztonsági hőmérséklet határoló reteszoldása A biztonsági hőmérséklet határoló reteszelésének oldásához csavarja le a kalapos anyát, majd nyomja meg az alatta lévő reteszoldó gombot. 28 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

29 Általános adatok Általános adatok HASZNÁLATI TUDNIVALÓ Az "általános adatok" főmenüben állíthat be a kazánberendezéshez és az épület jellemzőihez értékeket az itt megnevezett almenükbe. A következő oldalakon elmagyarázzuk Önnek, hogy hogyan állíthat be értékeket az almenükhöz. Hívja be a szervizszintet. "általános adatok" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). általános adatok min. külsö höm. -10 C A forgatógomb forgatásával a következő almenüket hívhatja be egymás után: Min. külső hőmérséklet Épülettípus Nyári/téli időátállítás Zavarjelzés kézi kapcsoló Automatikus karbantartásjelzés Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 29

30 12 Általános adatok 12.1 Minimális külső hőmérséklet A minimális külső hőmérséklet az elmúlt évek legalacsonyabb külső hőmérsékleteinek statisztikai átlagértéke. Ez a fűtési jelleggörbe meredekségét befolyásolja (hidegebb: laposabb jelleggörbe; melegebb: meredekebb jelleggörbe). [ C] T A T mina [ C] 13. ábra A fűtési jelleggörbe beállítása: a meredekség beállítása a tervezési hőmérséklet és a minimális külső hőmérséklet segítségével T mina minimális külső hőmérséklet T A tervezési hőmérséklet (előremenő hőmérséklet, amelyet a minimális külső hőmérsékletnél el kell érni) 1 eállítás: tervezési hőmérséklet 75 C, minimális külső hőmérséklet -10 C (alapgörbe) RS 2 eállítás: tervezési hőmérséklet 75 C, minimális külső hőmérséklet -20 C HASZNÁLATI TUDNIVALÓ Határozza meg az Ön lakhelyén érvényes minimális külső hőmérsékletet (átlagérték) a 3. tábl., 31. oldal. Ha lakóhelye nem szerepel a táblázatban, akkor épületének hőszükségleti számítása alapján határozza meg az értéket. Hívja be a szervizszintet. "általános adatok" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). általános adatok min. külsö höm. -10 C Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "-12 C"). általános adatok min. külsö höm. -12 C A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. 30 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

31 Általános adatok 12 A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. eviteli tartomány Gyári beállítás Minimális külső hőmérséklet 30 C 0 C 10 C Minimális külső hőmérsékletek Európában Város Minimális külső hőmérséklet C-ban Athén 2 erlin 15 rüsszel 10 udapest 12 ukarest 20 Frankfurt/M 14 Hamburg 12 Helsinki 24 Isztanbul 4 Koppenhága 13 Lisszabon 0 London 1 Madrid 4 Marseille 6 Moszkva 30 München 16 Nápoly 2 Nizza 0 Párizs 10 Prága 16 Róma 1 Szevasztopol 12 Stockholm 19 Valencia 1 écs 15 Zürich tábl. Minimális külső hőmérsékletek Európában Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 31

32 12 Általános adatok 12.2 Épülettípus Az épület fajtája menüpont alatt adja meg az épület hőtároló képességének tényezőjét. A különféle építési módú épületek hőtárolási időtartama is különböző. Ezzel a funkcióval illesztheti a fűtési rendszert az adott építési módhoz. A hőtároló képesség három osztályba sorolható: könnyű = csekély hőtároló képesség, pl. előre gyártott elemekből készült ház, faszerkezetes építési mód, közepes = közepes hőtároló képesség, pl. üreges falazóelemekből készült ház, nehéz = nagy hőtároló képesség, pl. téglaépületek. Hívja be a szervizszintet. "általános adatok" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik az "épület fajtája" almenü. általános adatok épület fajtája közepes Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "nehéz"). általános adatok épület fajtája nehéz A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. épület fajtája eviteli tartomány könnyű közepes nehéz Gyári beállítás közepes 32 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

33 Általános adatok Nyári/téli időátállítás Minden csatlakoztatott szabályozókészülék számára 2-féle dátum- és időbeállítási lehetőség áll rendelkezésre. Automatikus A dátum és az idő megadása a billentyűzettel történik. A nyári/téli időátállítás az MEC2H-ban automatikus, mindig március és október utolsó hétvégéjén egy óra eltolással. Kézi A dátum és az idő megadása a billentyűzettel történik. Automatikus nyári/téli időátállítás nem történik. A nyári/téli időátállításnak akkor van értelme, ha az eltérés eltér 1 órától.. Hívja be a szervizszintet. "általános adatok" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). Addig forgassa a forgatógombot, amíg meg nem jelenik a "tél/nyár időátállítás" almenü. Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "kézi"). általános adatok tél/nyár idöátállítás kézi A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. tél/nyár időátállítás eviteli tartomány automatikus kézi Gyári beállítás automatikus Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 33

34 12 Általános adatok 12.4 Hőmennyiség Ön kiszámíthatja a hőmennyiséget (hőfogyasztást). HASZNÁLATI TUDNIVALÓ Ez a beállítás csak egyfokozatú égőknél áll rendelkezésre. Hívja be a szervizszintet. "általános adatok" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg megjelenik a "hőmennyiség" almenü. általános adatok hőmennyiség nincs kijelzés Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "égő szerint"). általános adatok A kijelzőn megjelenik a beállított érték. hőmennyiség égö szerint Engedje el a "kijelzés" gombot. Egy kattanásnyit fordítsa el jobbra a forgatógombot, amíg meg nem jelenik a "égőteljesítmény" almenü. általános adatok égöteljesítmény 0.0kW Nyomja meg és tartsa megnyomva a "kijelzés" gombot. A "0.0 kw" érték villog. Forgassa a forgatógombot a megfelelő égőteljesítményig. A maximális beállítás értéke 100 kw. 34 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!

35 Általános adatok 12 Engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. HASZNÁLATI TUDNIVALÓ Ne használja elszámolási célokra a "hőmennyiség" beállítást. A kijelzés kizárólag összehasonlítási célokra szolgál. A kijelzés pontossága erősen függ az égőteljesítmény pontos beállításától. A dátum és az idő módosításai meghamisítják a hőmennyiségek helyes kijelzését és adatvesztéshez vezethetnek. hőmennyiség eviteli tartomány nincs kijelzés égő szerint Gyári beállítás nincs kijelzés Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk! 35

36 12 Általános adatok 12.5 Zavarjelzés kézi kapcsoló Akkor tud egy zavarjelzést kijeleztetni az MEC2H kezelőegység kijelzőjén, ha egy funkciómodul kézi kapcsolója 3 állásban van. Hívja be a szervizszintet. "általános adatok" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). általános adatok min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "zavarjelzés kézi kapcsoló" almenü. általános adatok zavarjelzés kézi kapcsoló nem Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "zavarjelzés"). általános adatok zavarjelzés kézi kapcsoló zavarjelzés A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. HASZNÁLATI TUDNIVALÓ "nem" esetén csak egy figyelmeztetés jelenik meg becsukott fedélnél. "zavarjelzés" esetén kiegészítőleg egy, a hibajelentésbe való bejegyzés is történik. "összegzett-zavarjelzés" esetén még a gyűjtő zavarjelzés potenciálmentes érintkezőn keresztül történő kiadása is megjelenik, például az FM448 funkciómodul segítségével. zavarjelzés kézi kapcsoló eviteli tartomány nem zavarjelzés összegzett-zavarjelzés Gyári beállítás nem 36 Logamatic A műszaki javítások miatti változtatások jogát fenntartjuk!
