Szervizutasítás. Logamatic 4211 szabályozókészülék /04 HU Szakemberek számára

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szervizutasítás. Logamatic 4211 szabályozókészülék. 6303 1367 2003/04 HU Szakemberek számára"

Átírás

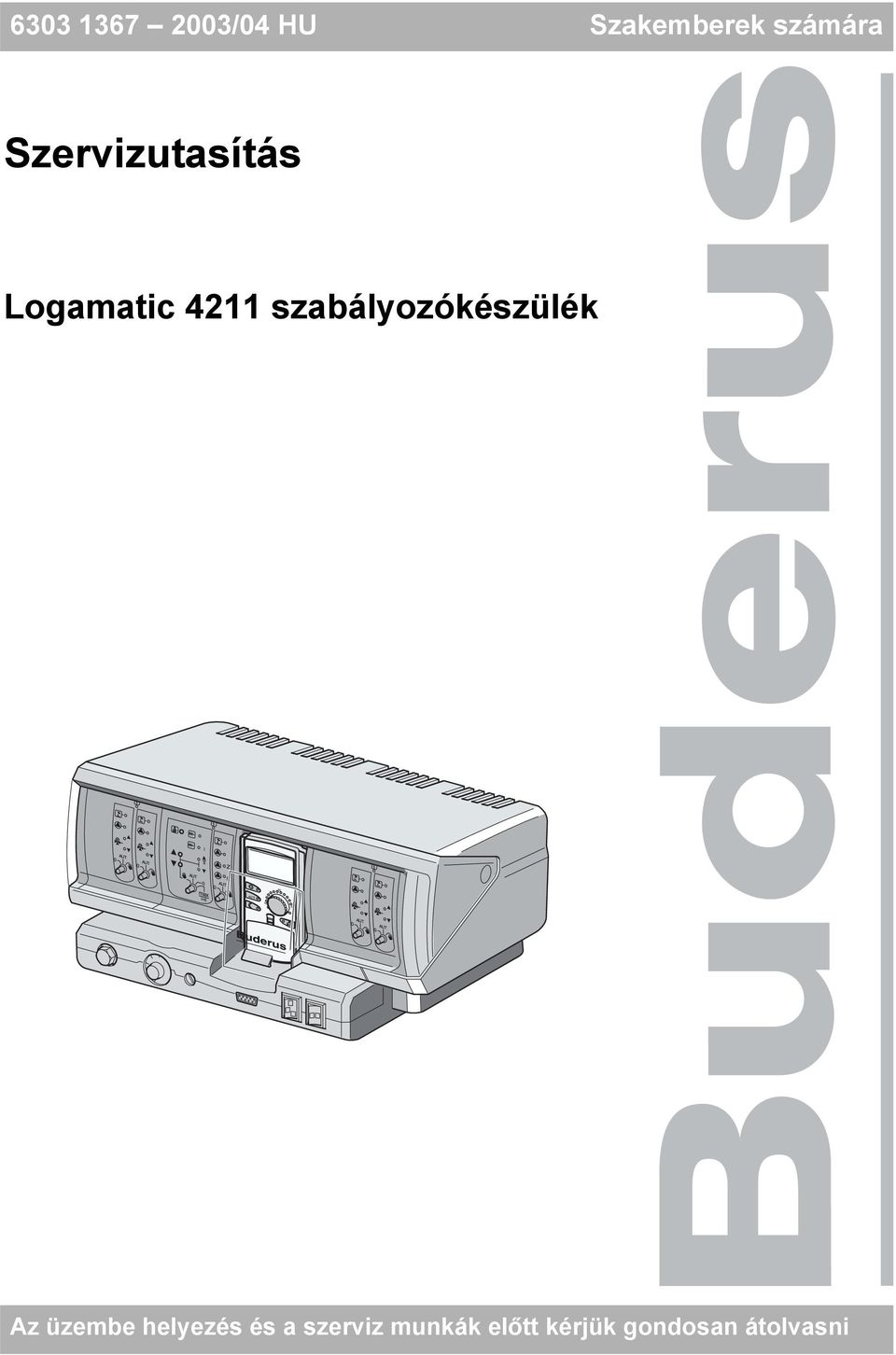

1 /04 HU zakemberek számára zervizutasítás Logamatic 4211 szabályozókészülék Az üzembe helyezés és a szerviz munkák előtt kérjük gondosan átolvasni

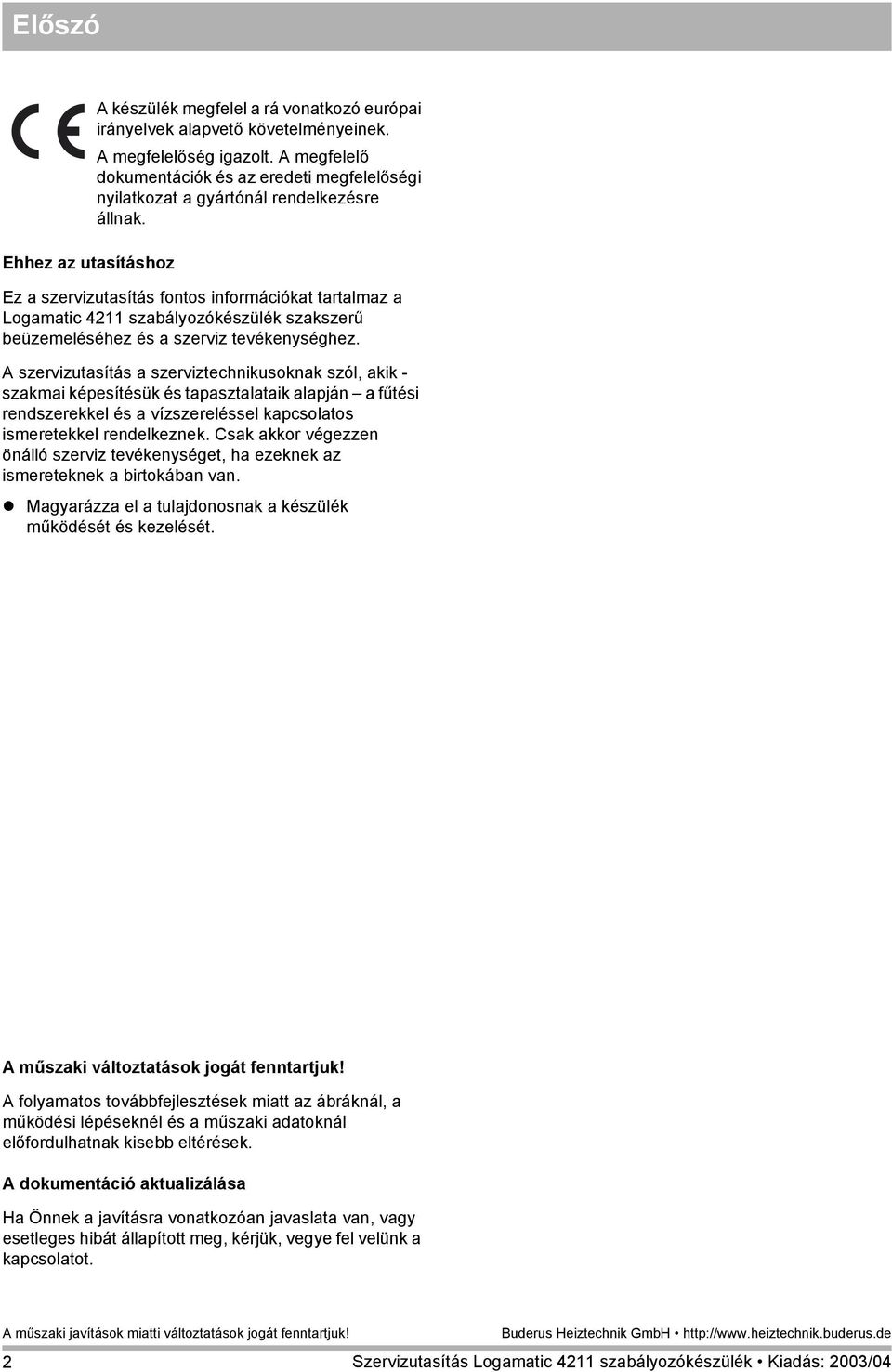

2 Előszó Ehhez az utasításhoz A készülék megfelel a rá vonatkozó európai irányelvek alapvető követelményeinek. A megfelelőség igazolt. A megfelelő dokumentációk és az eredeti megfelelőségi nyilatkozat a gyártónál rendelkezésre állnak. Ez a szervizutasítás fontos információkat tartalmaz a Logamatic 4211 szabályozókészülék szakszerű beüzemeléséhez és a szerviz tevékenységhez. A szervizutasítás a szerviztechnikusoknak szól, akik - szakmai képesítésük és tapasztalataik alapján a fűtési rendszerekkel és a vízszereléssel kapcsolatos ismeretekkel rendelkeznek. Csak akkor végezzen önálló szerviz tevékenységet, ha ezeknek az ismereteknek a birtokában van.! Magyarázza el a tulajdonosnak a készülék működését és kezelését. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot. 2

3 Tartalomjegyzék 1 Biztonsági előírások Beállítási útmutató a biztonsági hőmérséklet határolóhoz (TB) Beállítási útmutató a kazánvíz hőmérséklet szabályozóhoz (TR) Beállítási paraméterek és kijelzett adatok Kezelőszervek Modulok és azok funkciói MEC 2 kezelőegység A MEC2 kezelőegység üzembe helyezése zervizszint, a program áttekintése A biztonsági hőmérséklet határoló (TB) ellenőrzése Általános adatok Modulok kiválasztása Kazánadatok Fűtőköri adatok Melegvíz adatok Cím beállítása, záróellenállás Fűtési jelleggörbe Reléteszt LCD-teszt Hibák Monitoradatok Reset Verziószám lekérdezése Érzékelő jelleggörbék pecifikus kazánadatok beállítása Címszójegyzék

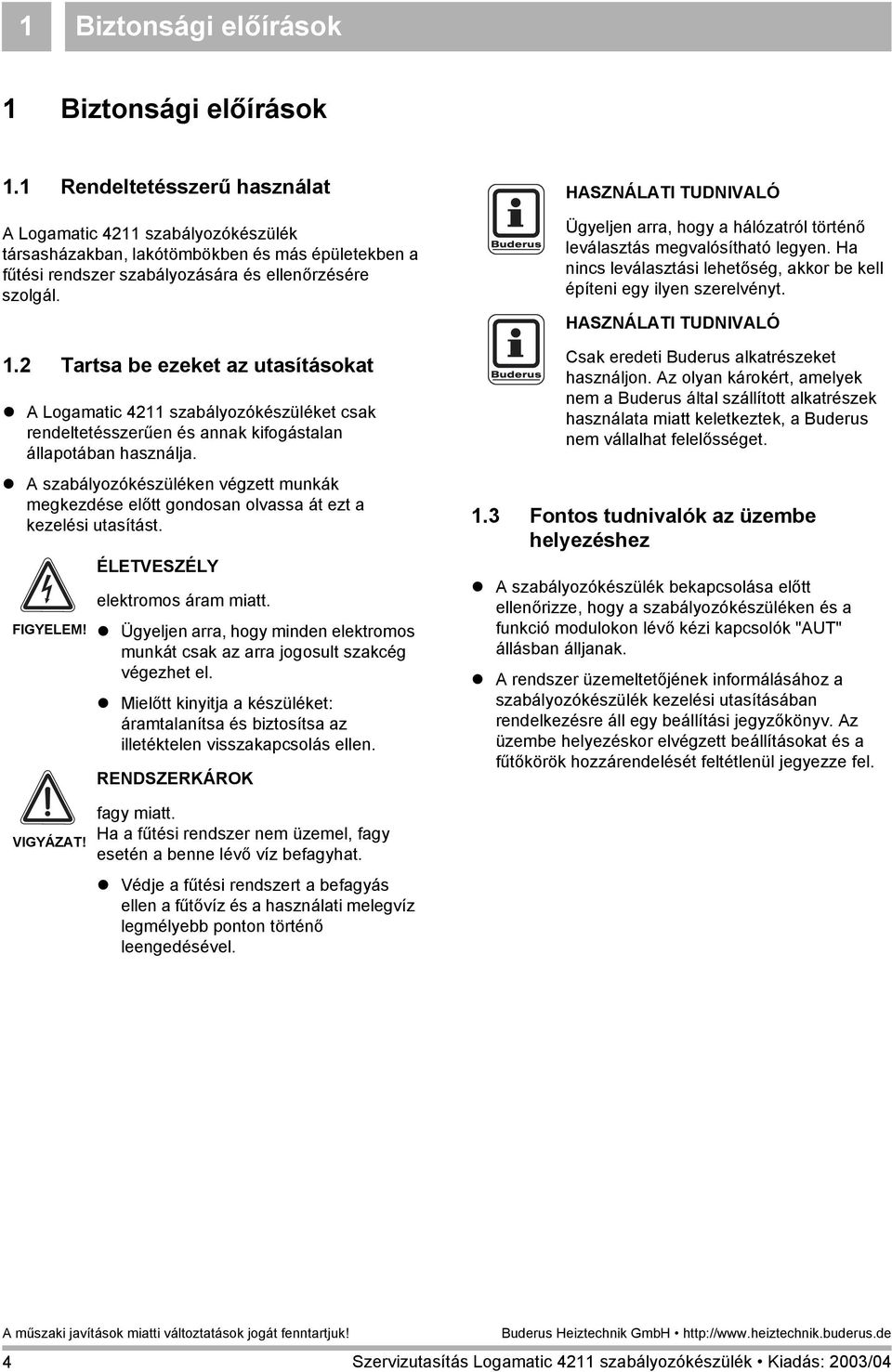

4 1 Biztonsági előírások 1 Biztonsági előírások 1.1 Rendeltetésszerű használat A Logamatic 4211 szabályozókészülék társasházakban, lakótömbökben és más épületekben a fűtési rendszer szabályozására és ellenőrzésére szolgál. HAZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy a hálózatról történő leválasztás megvalósítható legyen. Ha nincs leválasztási lehetőség, akkor be kell építeni egy ilyen szerelvényt. HAZNÁLATI TUDNIVALÓ 1.2 Tartsa be ezeket az utasításokat! A Logamatic 4211 szabályozókészüléket csak rendeltetésszerűen és annak kifogástalan állapotában használja.! A szabályozókészüléken végzett munkák megkezdése előtt gondosan olvassa át ezt a kezelési utasítást. 1.3 Fontos tudnivalók az üzembe helyezéshez FIGYELEM! VIGYÁZAT! ÉLETVEZÉLY elektromos áram miatt.! Ügyeljen arra, hogy minden elektromos munkát csak az arra jogosult szakcég végezhet el.! Mielőtt kinyitja a készüléket: áramtalanítsa és biztosítsa az illetéktelen visszakapcsolás ellen. RENDZERKÁROK fagy miatt. Ha a fűtési rendszer nem üzemel, fagy esetén a benne lévő víz befagyhat.! Védje a fűtési rendszert a befagyás ellen a fűtővíz és a használati melegvíz legmélyebb ponton történő leengedésével. Csak eredeti Buderus alkatrészeket használjon. Az olyan károkért, amelyek nem a Buderus által szállított alkatrészek használata miatt keletkeztek, a Buderus nem vállalhat felelősséget.! A szabályozókészülék bekapcsolása előtt ellenőrizze, hogy a szabályozókészüléken és a funkció modulokon lévő kézi kapcsolók "AUT" állásban álljanak.! A rendszer üzemeltetőjének informálásához a szabályozókészülék kezelési utasításában rendelkezésre áll egy beállítási jegyzőkönyv. Az üzembe helyezéskor elvégzett beállításokat és a fűtőkörök hozzárendelését feltétlenül jegyezze fel. 4

5 Biztonsági előírások A szabályozókészülék tisztítása! A szabályozókészüléket csak egy nedves kendővel tisztítsa. 1.5 Megsemmisítés! Gondoskodjon a csomagolás környezetkímélő megsemmisítéséről.! A cserélendő szabályozót egy arra alkalmas helyen környezetkímélő módon semmisítse meg. A megsemmisítés során ügyeljen arra, hogy a CM431 modulon található lítium elemet vegye ki a szabályozókészülékből és külön semmisítse meg. 5

6 2 Beállítási útmutató a biztonsági hőmérséklet határolóhoz (TB) 2 Beállítási útmutató a biztonsági hőmérséklet határolóhoz (TB) A biztonsági hőmérséklet határoló házának leszerelése és szétszerelése! A kívánt hőmérséklet beállításához a biztonsági hőmérséklet határolót (TB) (1. ábra, 2. poz.) a házból ki kell venni.! A biztonsági hőmérséklet határoló kiszereléséhez csavarja ki mindkét csavart (1. ábra, 1. poz.).! Vegye le a fedelet (1. ábra, 3. poz.).! Csavarja le a védősapkát (1. ábra, 2. poz.).! Lazítsa meg a csavarzatot.! Vegye ki az TB-t és végezze el a következő beállításokat HAZNÁLATI TUDNIVALÓ 1. ábra Logamatic 4... szabályozókészülék A biztonsági hőmérséklet határolót a helyi előírások szerint a fűtési rendszer maximális megengedett hőmérsékletére kell beállítani. HAZNÁLATI TUDNIVALÓ A gyári beállítás 110 C. 3 A biztonsági hőmérséklet határoló beállítása (2. ábra) "A"változat! Csavarja ki a csavart (2. ábra, 1. poz.).! A hőmérséklet skálával rendelkező lemezt (2. ábra, 2. poz.) állítsa a jelölésre (2. ábra, 3. poz.).! Húzza meg ismét a csavart (2. ábra, 1. poz.). (3. ábra) "B" változat.! A kart (3. ábra, 1. poz.) állítsa a megfelelő hőmérséklet értékre ábra "A" változat 2 3. ábra "B" változat. 1 6

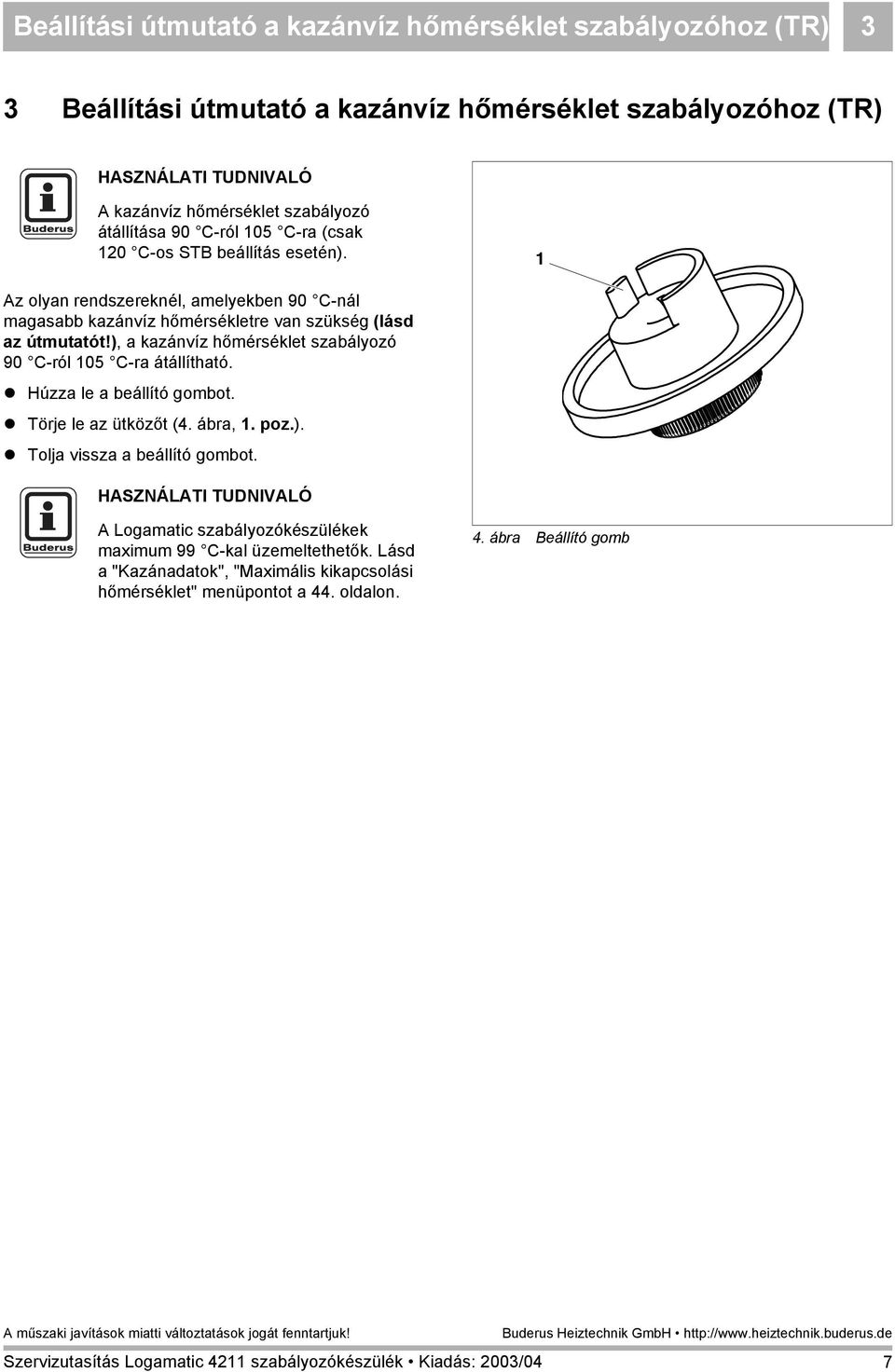

7 Beállítási útmutató a kazánvíz hőmérséklet szabályozóhoz (TR) 3 3 Beállítási útmutató a kazánvíz hőmérséklet szabályozóhoz (TR) HAZNÁLATI TUDNIVALÓ A kazánvíz hőmérséklet szabályozó átállítása 90 C-ról 105 C-ra (csak 120 C-os TB beállítás esetén). 1 Az olyan rendszereknél, amelyekben 90 C-nál magasabb kazánvíz hőmérsékletre van szükség (lásd az útmutatót!), a kazánvíz hőmérséklet szabályozó 90 C-ról 105 C-ra átállítható.! Húzza le a beállító gombot.! Törje le az ütközőt (4. ábra, 1. poz.).! Tolja vissza a beállító gombot. HAZNÁLATI TUDNIVALÓ A Logamatic szabályozókészülékek maximum 99 C-kal üzemeltethetők. Lásd a "Kazánadatok", "Maximális kikapcsolási hőmérséklet" menüpontot a 44. oldalon. 4. ábra Beállító gomb 7

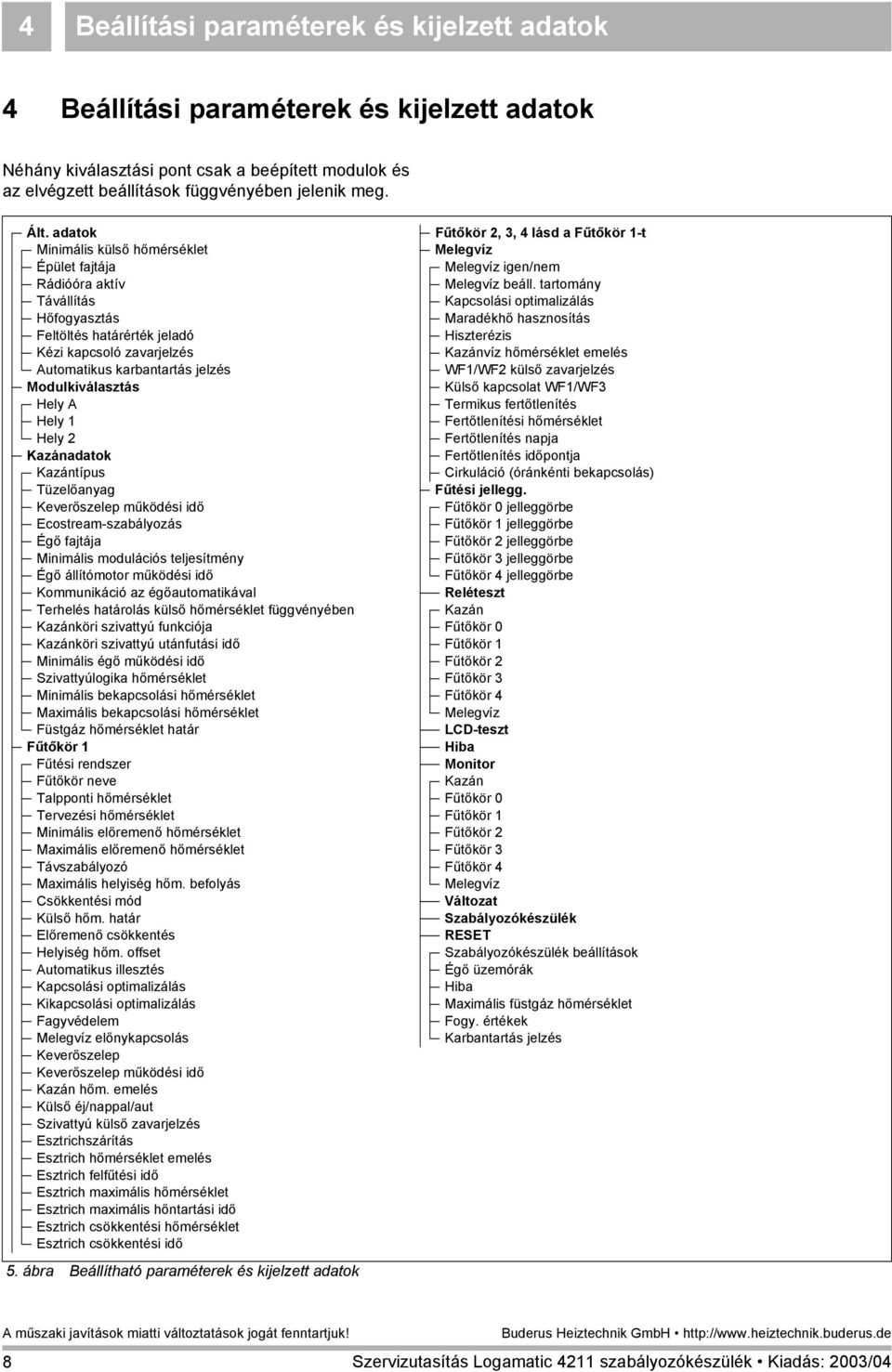

8 4 Beállítási paraméterek és kijelzett adatok 4 Beállítási paraméterek és kijelzett adatok Néhány kiválasztási pont csak a beépített modulok és az elvégzett beállítások függvényében jelenik meg. Ált. adatok Fűtőkör 2, 3, 4 lásd a Fűtőkör 1-t Minimális külső hőmérséklet Melegvíz Épület fajtája Melegvíz igen/nem Rádióóra aktív Melegvíz beáll. tartomány Távállítás Kapcsolási optimalizálás Hőfogyasztás Maradékhő hasznosítás Feltöltés határérték jeladó Hiszterézis Kézi kapcsoló zavarjelzés Kazánvíz hőmérséklet emelés Automatikus karbantartás jelzés WF1/WF2 külső zavarjelzés Modulkiválasztás Külső kapcsolat WF1/WF3 Hely A Termikus fertőtlenítés Hely 1 Fertőtlenítési hőmérséklet Hely 2 Fertőtlenítés napja Kazánadatok Fertőtlenítés időpontja Kazántípus Cirkuláció (óránkénti bekapcsolás) Tüzelőanyag Fűtési jellegg. Keverőszelep működési idő Fűtőkör 0 jelleggörbe Ecostream-szabályozás Fűtőkör 1 jelleggörbe Égő fajtája Fűtőkör 2 jelleggörbe Minimális modulációs teljesítmény Fűtőkör 3 jelleggörbe Égő állítómotor működési idő Fűtőkör 4 jelleggörbe Kommunikáció az égőautomatikával Reléteszt Terhelés határolás külső hőmérséklet függvényében Kazán Kazánköri szivattyú funkciója Fűtőkör 0 Kazánköri szivattyú utánfutási idő Fűtőkör 1 Minimális égő működési idő Fűtőkör 2 zivattyúlogika hőmérséklet Fűtőkör 3 Minimális bekapcsolási hőmérséklet Fűtőkör 4 Maximális bekapcsolási hőmérséklet Melegvíz Füstgáz hőmérséklet határ LCD-teszt Fűtőkör 1 Hiba Fűtési rendszer Monitor Fűtőkör neve Kazán Talpponti hőmérséklet Fűtőkör 0 Tervezési hőmérséklet Fűtőkör 1 Minimális előremenő hőmérséklet Fűtőkör 2 Maximális előremenő hőmérséklet Fűtőkör 3 Távszabályozó Fűtőkör 4 Maximális helyiség hőm. befolyás Melegvíz Csökkentési mód Változat Külső hőm. határ zabályozókészülék Előremenő csökkentés REET Helyiség hőm. offset zabályozókészülék beállítások Automatikus illesztés Égő üzemórák Kapcsolási optimalizálás Hiba Kikapcsolási optimalizálás Maximális füstgáz hőmérséklet Fagyvédelem Fogy. értékek Melegvíz előnykapcsolás Karbantartás jelzés Keverőszelep Keverőszelep működési idő Kazán hőm. emelés Külső éj/nappal/aut zivattyú külső zavarjelzés Esztrichszárítás Esztrich hőmérséklet emelés Esztrich felfűtési idő Esztrich maximális hőmérséklet Esztrich maximális hőntartási idő Esztrich csökkentési hőmérséklet Esztrich csökkentési idő 5. ábra Beállítható paraméterek és kijelzett adatok 8

9 Kezelőszervek 5 5 Kezelőszervek Z L Biztonsági hőmérséklet határoló Kazánvízhőmérséklet szabályozó F1 Biztosíték Csatlakozás külső szervizkészülékhez és MEC2-höz Égő vészüzem Égő Üzemmód kapcsoló 6. ábra Kezelőszervek Csatlakozási helyek: 1 A B 2 Modul: FM442 ZM422 MEC2 (CM431) FM442 Fűtőkör 1 Fűtőkör 2 Égő Fűtőkör 0 Kazán/ Melegvíz / Cirk. szivattyú MEC2 kezelőegység Fűtőkör 3 Fűtőkör 4 7. ábra Modulkiosztás 9

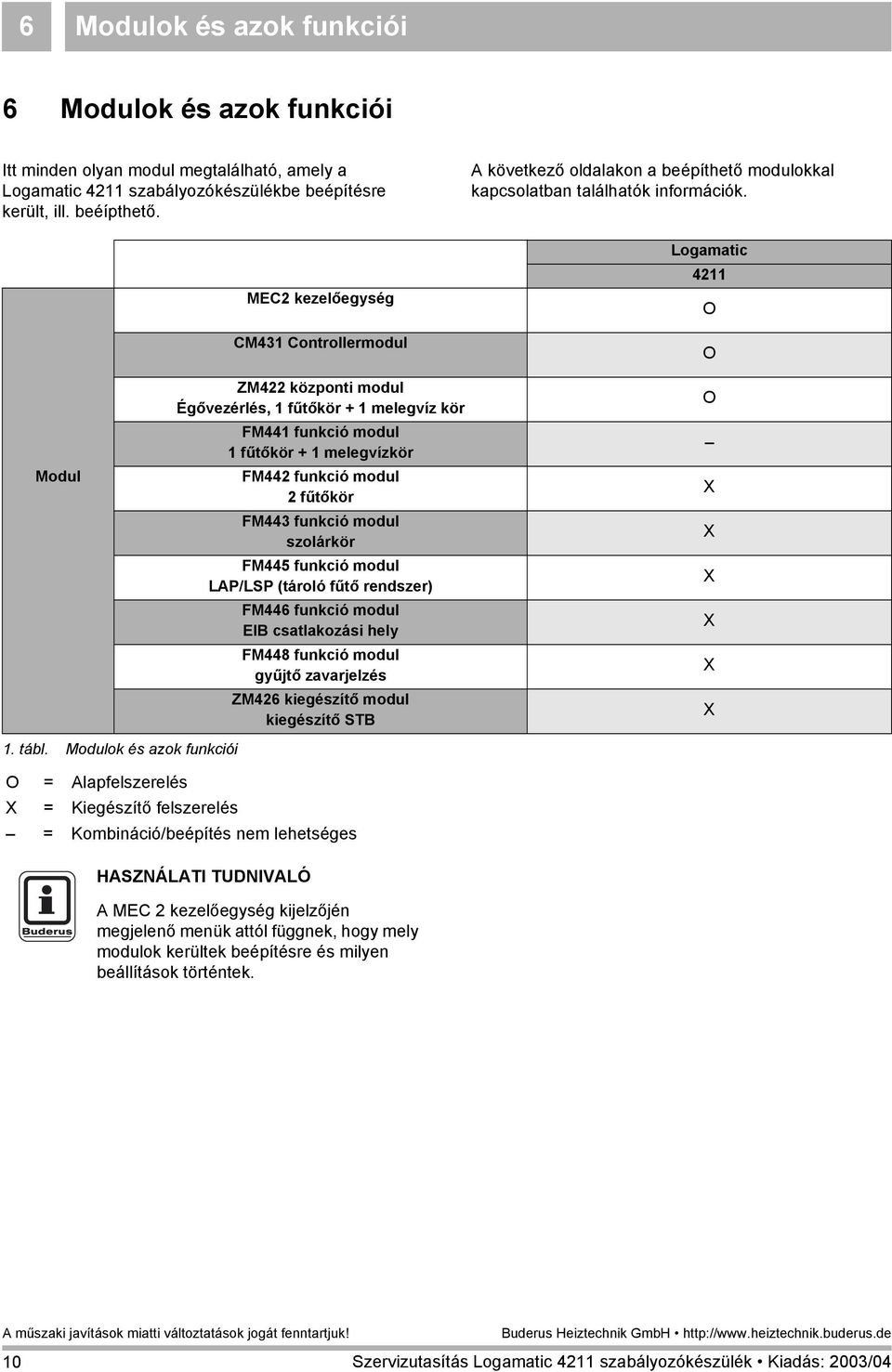

10 6 Modulok és azok funkciói 6 Modulok és azok funkciói Itt minden olyan modul megtalálható, amely a Logamatic 4211 szabályozókészülékbe beépítésre került, ill. beéípthető. MEC2 kezelőegység CM431 Controllermodul A következő oldalakon a beépíthető modulokkal kapcsolatban találhatók információk. Logamatic 4211 O O Modul ZM422 központi modul Égővezérlés, 1 fűtőkör + 1 melegvíz kör FM441 funkció modul 1 fűtőkör + 1 melegvízkör FM442 funkció modul 2 fűtőkör FM443 funkció modul szolárkör FM445 funkció modul LAP/LP (tároló fűtő rendszer) FM446 funkció modul EIB csatlakozási hely FM448 funkció modul gyűjtő zavarjelzés ZM426 kiegészítő modul kiegészítő TB O X X X X X X 1. tábl. Modulok és azok funkciói O = Alapfelszerelés X = Kiegészítő felszerelés = Kombináció/beépítés nem lehetséges HAZNÁLATI TUDNIVALÓ A MEC 2 kezelőegység kijelzőjén megjelenő menük attól függnek, hogy mely modulok kerültek beépítésre és milyen beállítások történtek. 10

11 Modulok és azok funkciói 6 ZM422 égő-/fűtőköri- és melegvíz modul A ZM422 a Logamatic 4211 szabályozókészülék alapfelszereltségéhez tartozik. A modulon lévő kézi kapcsolóknak csak szerviz- és karbantartási funkciói vannak. Ha a kézi kapcsolók nem automatikus állásban vannak, a MEC2-n megjelenik a megfelelő hibaüzenet és a 0 zavarjelzés világít. Ne használja a kézi kapcsolót a berendezés kikapcsolására átmeneti távollét esetén. A szabályozási funkciók a kézi üzemmód ideje alatt tovább működnek. Z L Égőfunkció A "Füstgázteszt" Q nyomógomb Nyomja be néhány másodpercre a "Füstgázteszt" nyomógombot. A fűtésszabályozás ekkor 30 percen keresztül magasabb előremenő hőmérséklettel működik. A füstgázteszt ideje alatt felváltva villan fel a 0 zavarjelzés és a 1 nyári üzemmód ellenőrző lámpája. Ha Ön meg akarja szakítani a füstgáztesztet, nyomja meg ismét a "Füstgázteszt" nyomógombot. Az égő kézi kapcsolója 2 A kézi kapcsolónak mindig AUT állásban kell lennie. A 0, kézi és a max I + II állások speciális beállítások, amelyet csak szakemberek használjanak. Az égő a kézi kapcsolóval közvetlenül vezérelhető. 8. ábra ZM422 Kijelzés 0 Általános zavar, pl. szerelési hiba, érzékelő hiba, külső zavarok, vezetékezési hiba, belső modulhiba, kézi üzemmód. A hibaüzenetek szöveges üzenetként megjelennek a MEC2 kezelőegységen. Ellenőrző lámpák az égőfunkciókhoz Kijelzés 9 Égőzavar Kijelzés A Égő üzemel Kijelzés Kijelzés U Modulációs teljesítmény nő V Modulációs teljesítmény csökken Ellenőrző lámpák a Fűtőkör 0-hoz és a melegvíz funkciókhoz Kijelzés 1 Kazánkör 0 nyári üzemmódban Kijelzés 8 Fűtőkör 0 ill. kazánköri szivattyú üzemel Kijelzés 8L Tároló töltő szivattyú üzemel Kijelzés 8Z Cirkulációs szivattyú üzemel 11

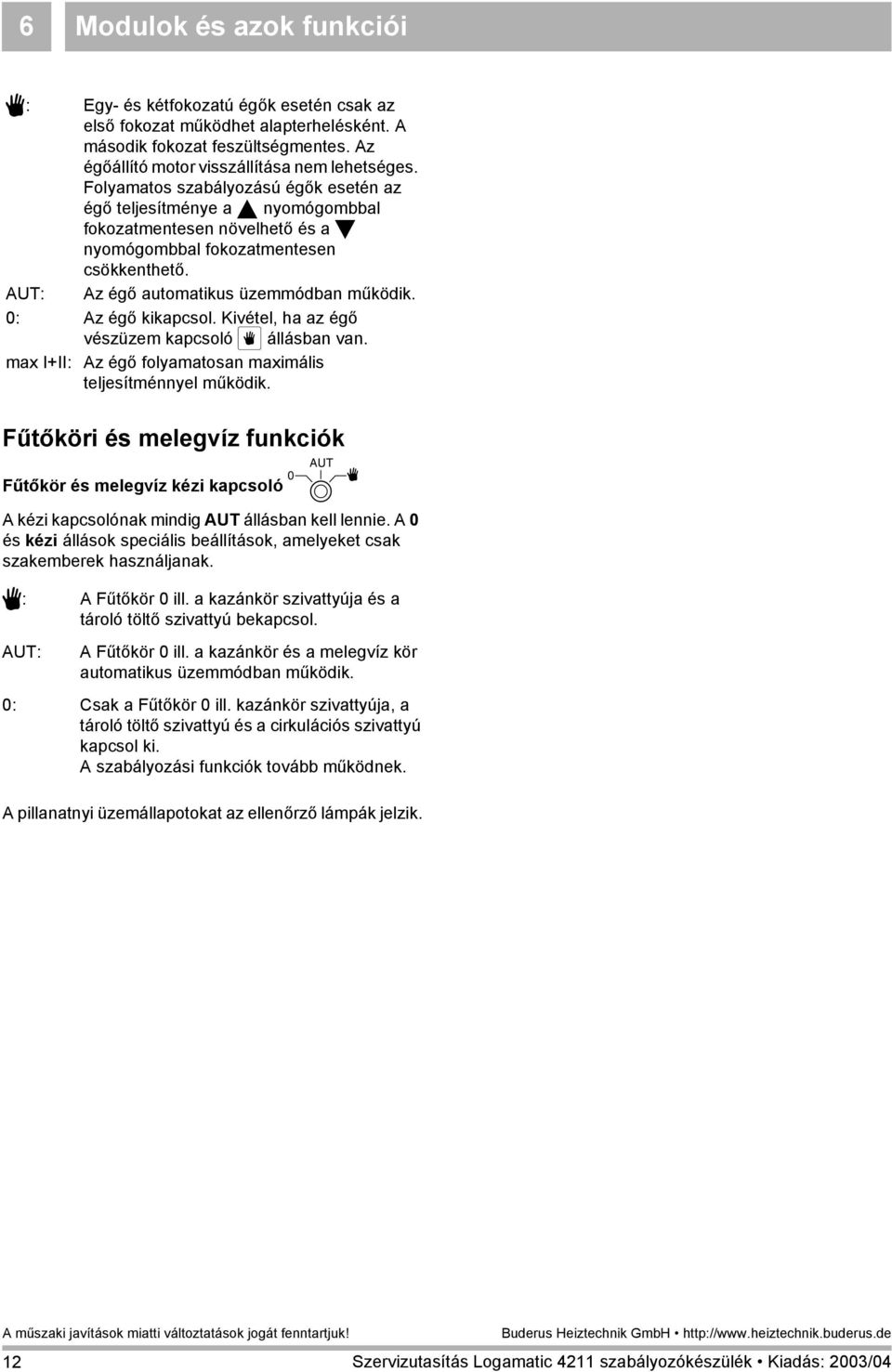

12 6 Modulok és azok funkciói 3: Egy- és kétfokozatú égők esetén csak az első fokozat működhet alapterhelésként. A második fokozat feszültségmentes. Az égőállító motor visszállítása nem lehetséges. Folyamatos szabályozású égők esetén az égő teljesítménye a 5 nyomógombbal fokozatmentesen növelhető és a 6 nyomógombbal fokozatmentesen csökkenthető. AUT: Az égő automatikus üzemmódban működik. 0: Az égő kikapcsol. Kivétel, ha az égő vészüzem kapcsoló 4 állásban van. max I+II: Az égő folyamatosan maximális teljesítménnyel működik. Fűtőköri és melegvíz funkciók Fűtőkör és melegvíz kézi kapcsoló B A kézi kapcsolónak mindig AUT állásban kell lennie. A 0 és kézi állások speciális beállítások, amelyeket csak szakemberek használjanak. 3: A Fűtőkör 0 ill. a kazánkör szivattyúja és a tároló töltő szivattyú bekapcsol. AUT: A Fűtőkör 0 ill. a kazánkör és a melegvíz kör automatikus üzemmódban működik. 0: Csak a Fűtőkör 0 ill. kazánkör szivattyúja, a tároló töltő szivattyú és a cirkulációs szivattyú kapcsol ki. A szabályozási funkciók tovább működnek. A pillanatnyi üzemállapotokat az ellenőrző lámpák jelzik. 12

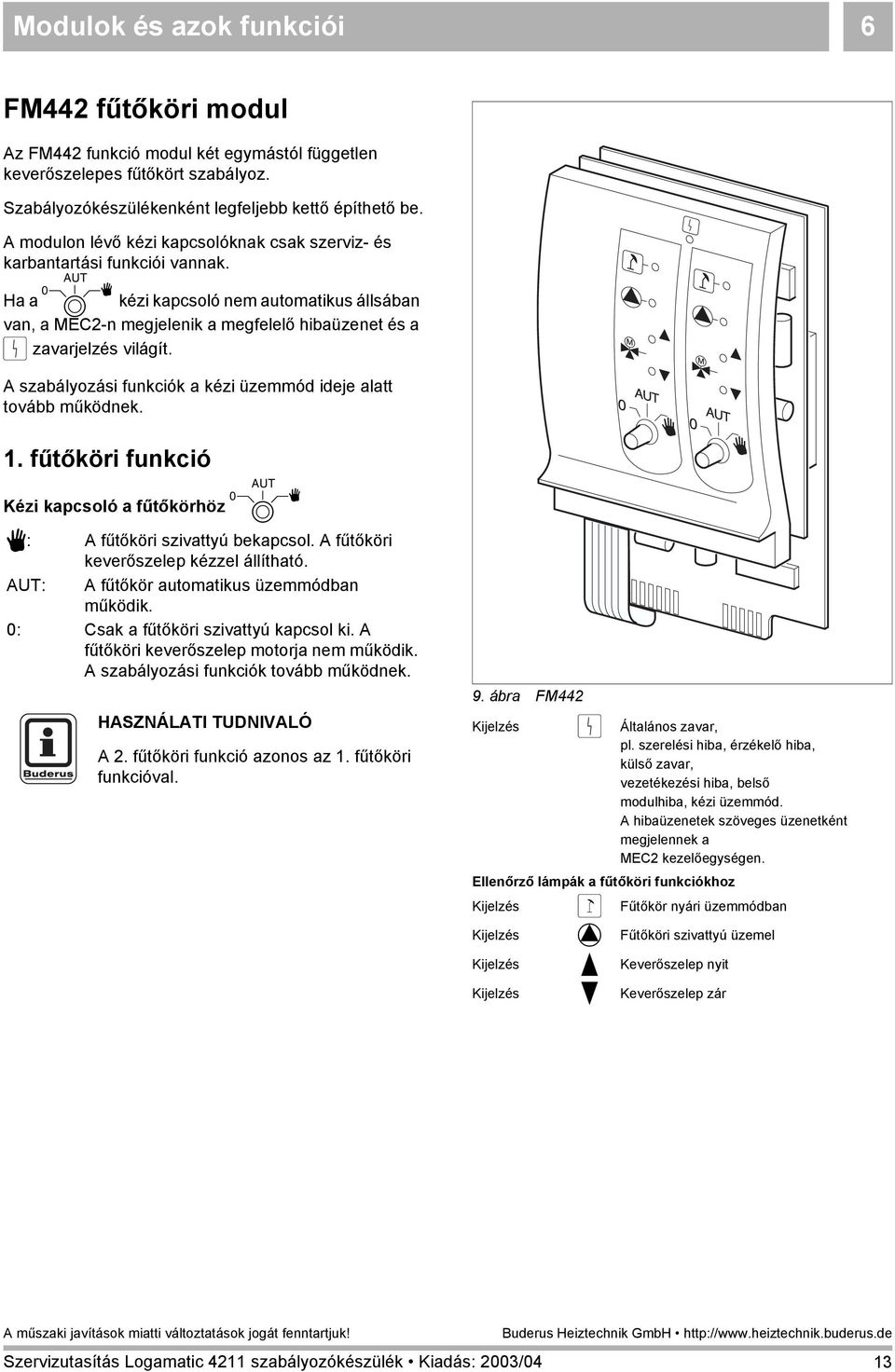

13 Modulok és azok funkciói 6 FM442 fűtőköri modul Az FM442 funkció modul két egymástól független keverőszelepes fűtőkört szabályoz. zabályozókészülékenként legfeljebb kettő építhető be. A modulon lévő kézi kapcsolóknak csak szerviz- és karbantartási funkciói vannak. Ha a B kézi kapcsoló nem automatikus állsában van, a MEC2-n megjelenik a megfelelő hibaüzenet és a 0 zavarjelzés világít. A szabályozási funkciók a kézi üzemmód ideje alatt tovább működnek. 1. fűtőköri funkció Kézi kapcsoló a fűtőkörhöz B 3: A fűtőköri szivattyú bekapcsol. A fűtőköri keverőszelep kézzel állítható. AUT: A fűtőkör automatikus üzemmódban működik. 0: Csak a fűtőköri szivattyú kapcsol ki. A fűtőköri keverőszelep motorja nem működik. A szabályozási funkciók tovább működnek. HAZNÁLATI TUDNIVALÓ A 2. fűtőköri funkció azonos az 1. fűtőköri funkcióval. 9. ábra FM442 Kijelzés 0 Általános zavar, pl. szerelési hiba, érzékelő hiba, külső zavar, vezetékezési hiba, belső modulhiba, kézi üzemmód. A hibaüzenetek szöveges üzenetként megjelennek a MEC2 kezelőegységen. Ellenőrző lámpák a fűtőköri funkciókhoz Kijelzés 1 Fűtőkör nyári üzemmódban Kijelzés 8 Fűtőköri szivattyú üzemel Kijelzés U Keverőszelep nyit Kijelzés V Keverőszelep zár 13

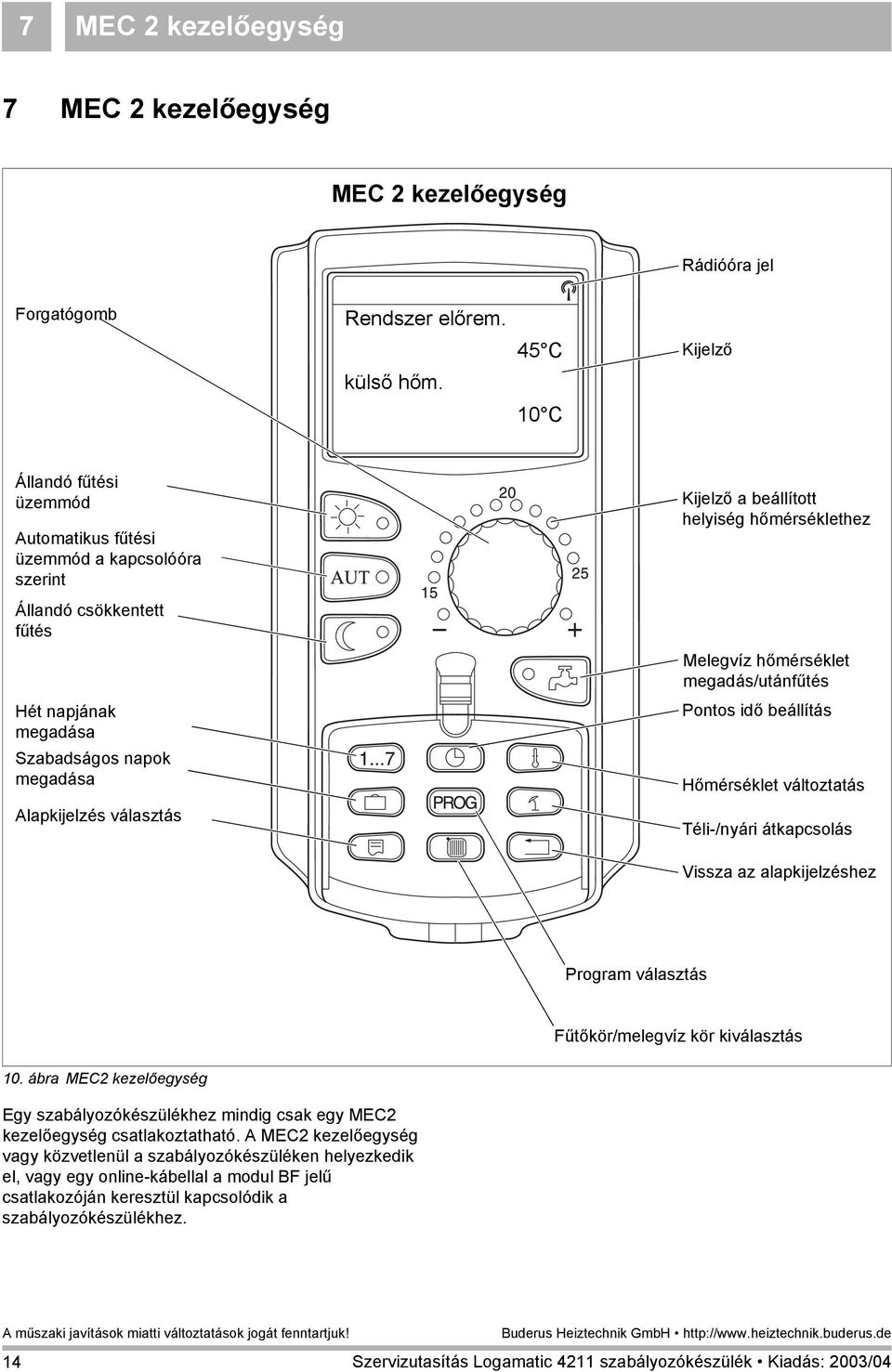

14 7 MEC 2 kezelőegység 7 MEC 2 kezelőegység MEC 2 kezelőegység Rádióóra jel Forgatógomb Rendszer előrem. 45 C külső hőm. 10 C Kijelző Állandó fűtési üzemmód Automatikus fűtési üzemmód a kapcsolóóra szerint Állandó csökkentett fűtés Hét napjának megadása zabadságos napok megadása Alapkijelzés választás Kijelző a beállított helyiség hőmérséklethez Melegvíz hőmérséklet megadás/utánfűtés Pontos idő beállítás Hőmérséklet változtatás Téli-/nyári átkapcsolás Vissza az alapkijelzéshez Program választás Fűtőkör/melegvíz kör kiválasztás 10. ábra MEC2 kezelőegység Egy szabályozókészülékhez mindig csak egy MEC2 kezelőegység csatlakoztatható. A MEC2 kezelőegység vagy közvetlenül a szabályozókészüléken helyezkedik el, vagy egy online-kábellal a modul BF jelű csatlakozóján keresztül kapcsolódik a szabályozókészülékhez. 14

15 A MEC2 kezelőegység üzembe helyezése 8 8 A MEC2 kezelőegység üzembe helyezése A MEC2 kezelőegység különböző szabályozókészülékekhez alkalmazható, pl.: Logamatic 4211 Logamatic 4311/4312 Logamatic 4111 Logamatic 4313 A MEC2 kezelőegység közvetlenül csatlakoztatható a szabályozókészülékre MEC aktivált egy fali tartóra helyezve távszabályozóként alkalmazható egy adapteren keresztül egy külön tápegységgel a hálózatra csatlakoztatható. Ha a MEC2 közvetlenül a szabályozókészüléken van vagy egy falitartóra csatlakozik, automatikusan felismeri, hogy milyen típusú szabályozókészülékkel van összekötve (automatikus felismerés). A szabályozókészüléket nem kell kiválasztani. Az alkalmazás függvényében a kijelzőn különböző szöveges üzenetek jelennek meg. Gyári új MEC2 felhelyezése a szabályozókészülékre Ha egy gyári új MEC2 kerül a szabályozókészülékre és létrejön a kapcsolat a szabályozókészülék és a MEC2 között, akkor a MEC2 az adatokat közvetlenül a szabályzókészülékből veszi át. adatok szabályozótól hozva A kijelzőn megjelenik az "Adatok szabályozótól hozva" felirat. MEC2 áthelyezése egy másik szabályozókészülékre Ha a MEC2 olyan verziószámú szoftverrel rendelkezik, amely nem képes a szabályozókészülékkel kommunikálni, a kijelzőn az "ismeretlen szabályozó" felirat jelenik meg. ismeretlen szabályozó Vegye le a MEC2-t a szabályozókészülékről és cserélje ki egy megfelelő verziószámú szoftverrel rendelkezőre. 15

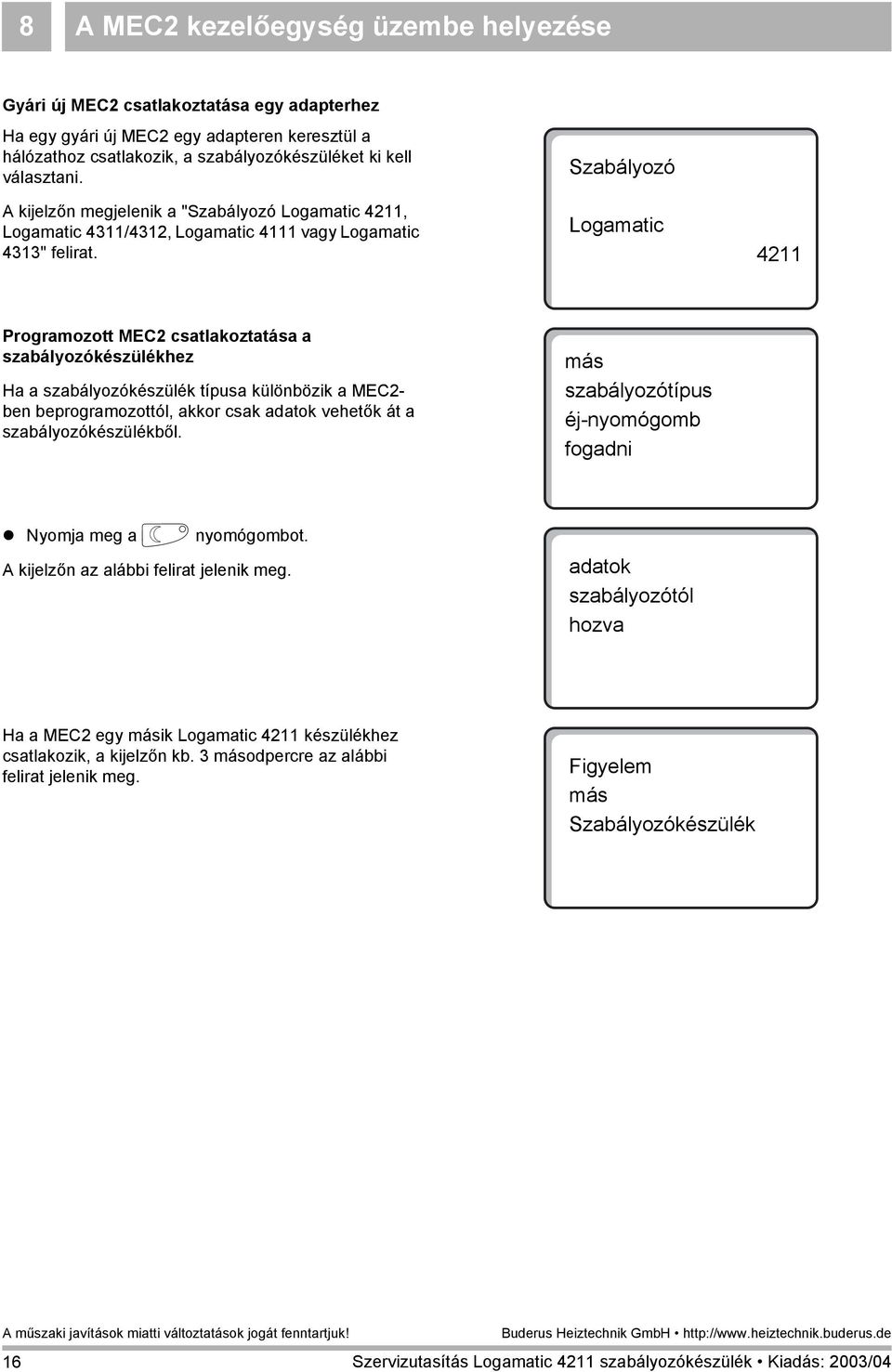

16 8 A MEC2 kezelőegység üzembe helyezése Gyári új MEC2 csatlakoztatása egy adapterhez Ha egy gyári új MEC2 egy adapteren keresztül a hálózathoz csatlakozik, a szabályozókészüléket ki kell választani. A kijelzőn megjelenik a "zabályozó Logamatic 4211, Logamatic 4311/4312, Logamatic 4111 vagy Logamatic 4313" felirat. zabályozó Logamatic 4211 Programozott MEC2 csatlakoztatása a szabályozókészülékhez Ha a szabályozókészülék típusa különbözik a MEC2- ben beprogramozottól, akkor csak adatok vehetők át a szabályozókészülékből. más szabályozótípus éj-nyomógomb fogadni! Nyomja meg a F nyomógombot. A kijelzőn az alábbi felirat jelenik meg. adatok szabályozótól hozva Ha a MEC2 egy másik Logamatic 4211 készülékhez csatlakozik, a kijelzőn kb. 3 másodpercre az alábbi felirat jelenik meg. Figyelem más zabályozókészülék 16

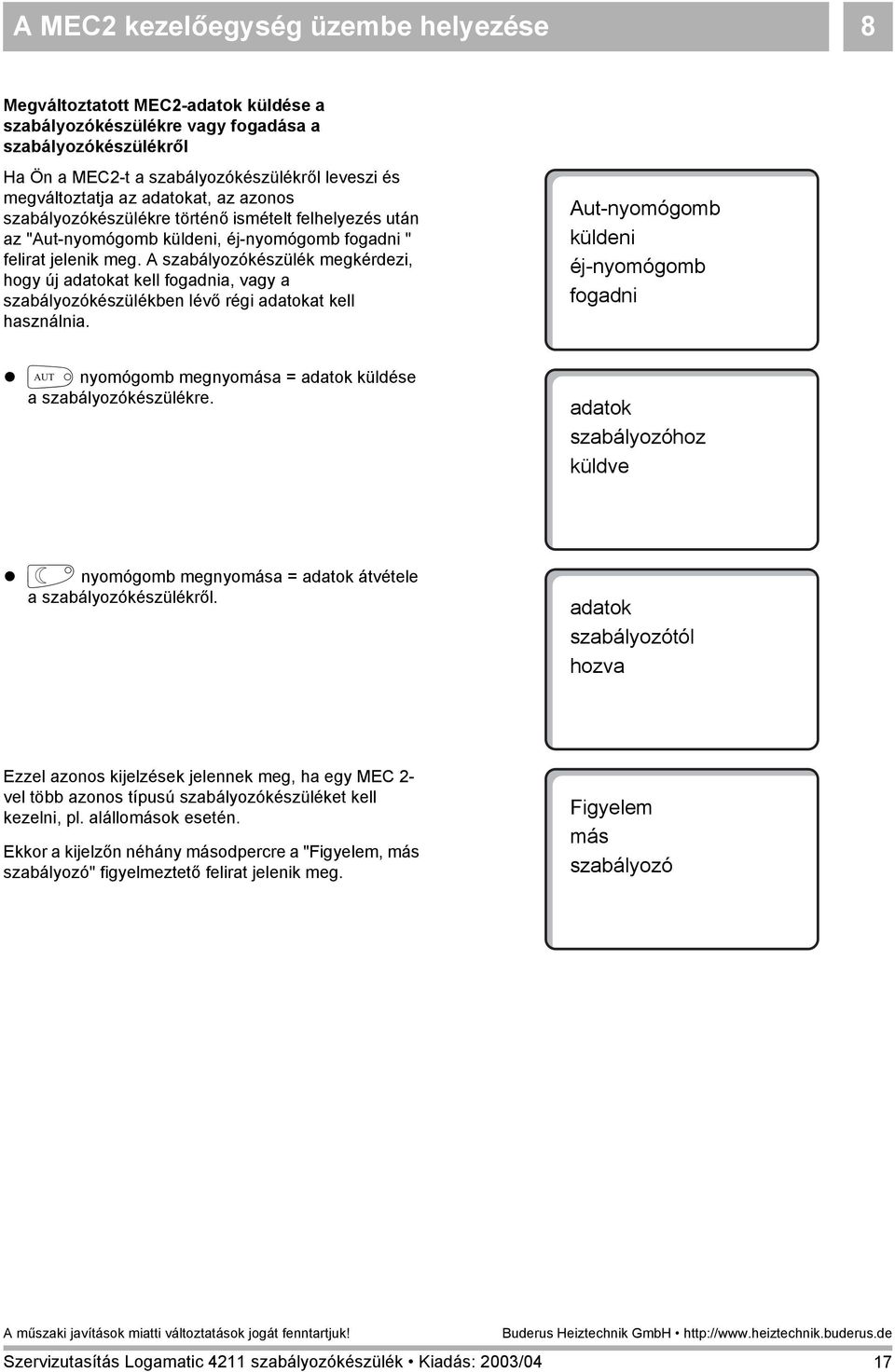

17 A MEC2 kezelőegység üzembe helyezése 8 Megváltoztatott MEC2-adatok küldése a szabályozókészülékre vagy fogadása a szabályozókészülékről Ha Ön a MEC2-t a szabályozókészülékről leveszi és megváltoztatja az adatokat, az azonos szabályozókészülékre történő ismételt felhelyezés után az "Aut-nyomógomb küldeni, éj-nyomógomb fogadni " felirat jelenik meg. A szabályozókészülék megkérdezi, hogy új adatokat kell fogadnia, vagy a szabályozókészülékben lévő régi adatokat kell használnia. Aut-nyomógomb küldeni éj-nyomógomb fogadni! D nyomógomb megnyomása = adatok küldése a szabályozókészülékre. adatok szabályozóhoz küldve! F nyomógomb megnyomása = adatok átvétele a szabályozókészülékről. adatok szabályozótól hozva Ezzel azonos kijelzések jelennek meg, ha egy MEC 2- vel több azonos típusú szabályozókészüléket kell kezelni, pl. alállomások esetén. Ekkor a kijelzőn néhány másodpercre a "Figyelem, más szabályozó" figyelmeztető felirat jelenik meg. Figyelem más szabályozó 17

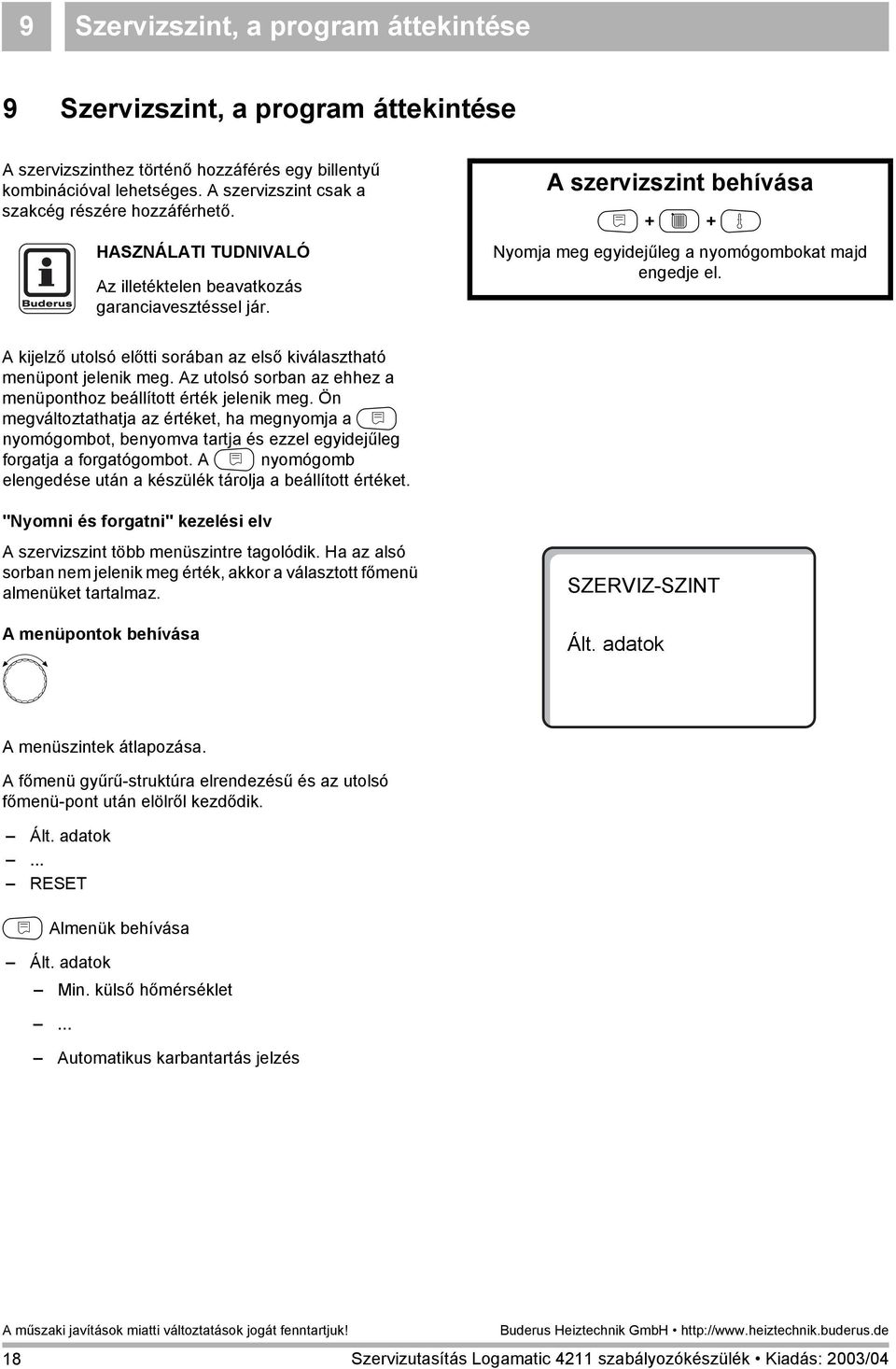

18 9 zervizszint, a program áttekintése 9 zervizszint, a program áttekintése A szervizszinthez történő hozzáférés egy billentyű kombinációval lehetséges. A szervizszint csak a szakcég részére hozzáférhető. HAZNÁLATI TUDNIVALÓ Az illetéktelen beavatkozás garanciavesztéssel jár. A szervizszint behívása N + C + G Nyomja meg egyidejűleg a nyomógombokat majd engedje el. A kijelző utolsó előtti sorában az első kiválasztható menüpont jelenik meg. Az utolsó sorban az ehhez a menüponthoz beállított érték jelenik meg. Ön megváltoztathatja az értéket, ha megnyomja a N nyomógombot, benyomva tartja és ezzel egyidejűleg forgatja a forgatógombot. A N nyomógomb elengedése után a készülék tárolja a beállított értéket. "Nyomni és forgatni" kezelési elv A szervizszint több menüszintre tagolódik. Ha az alsó sorban nem jelenik meg érték, akkor a választott főmenü almenüket tartalmaz. A menüpontok behívása Ált. adatok A menüszintek átlapozása. A főmenü gyűrű-struktúra elrendezésű és az utolsó főmenü-pont után elölről kezdődik. Ált. adatok... REET N Almenük behívása Ált. adatok Min. külső hőmérséklet... Automatikus karbantartás jelzés 18

19 zervizszint, a program áttekintése 9 Beállítások behívása és megváltoztatása N + C + G zervizszint behívása. A menüpont kiválasztása az almenüből. Néhány menüpont csak akkor jelenik meg, ha a megfelelő modulok és érzékelők beépítésre kerültek (automatikus és logikus felismerés). Az egymásnak ellentmondó adatmegadást az akadályozza meg, hogy csak a megfelelő űrlapok jelennek meg. Ez a logikus összekapcsolódás zárja ki a hibás beállításokat. N Menüpont behívása. A kijelzőn megjelenik a menüponthoz beállított érték. N + Új érték beállítása. Engedje el a nyomógombot. A készülék tárolja az értéket. Ált. adatok ÁLT. ADATOK Min. külső hőm. ÁLT. ADATOK Min. külső hőm. -10 C -12 C K Visszatérés az előző menüszintre. Ált. adatok Min. külső hőm.... Távállítás... Visszatérés az előző menüszintre Nyomja meg a K nyomógombot. Többszöri megnyomással Ön az alapkijelzéshez térhet vissza. A szabályozókészülék automatikusan az alapkijelzésre kapcsol vissza, ha 5 percen keresztül nincs adatmegadás. Ált. adatok Kazánhőmérséklet külső hőm. 22 C 10 C 19

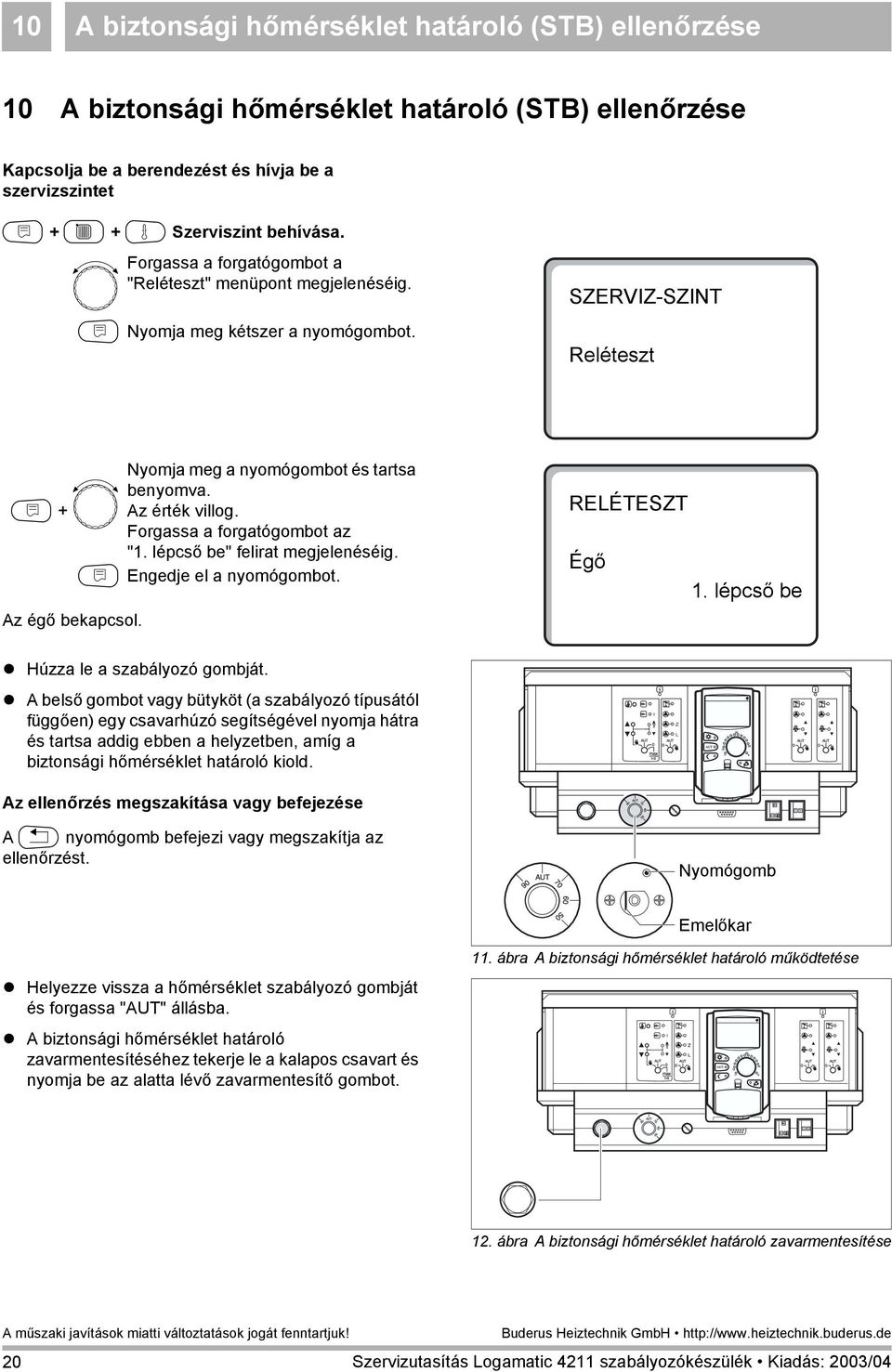

20 10 A biztonsági hőmérséklet határoló (TB) ellenőrzése 10 A biztonsági hőmérséklet határoló (TB) ellenőrzése Kapcsolja be a berendezést és hívja be a szervizszintet N + C + G zerviszint behívása. a forgatógombot a "Reléteszt" menüpont megjelenéséig. N Nyomja meg kétszer a nyomógombot. Reléteszt Nyomja meg a nyomógombot és tartsa N + Az érték villog. a forgatógombot az "1. lépcső be" felirat megjelenéséig. Az égő bekapcsol. RELÉTEZT Égő 1. lépcső be! Húzza le a szabályozó gombját.! A belső gombot vagy bütyköt (a szabályozó típusától függően) egy csavarhúzó segítségével nyomja hátra és tartsa addig ebben a helyzetben, amíg a biztonsági hőmérséklet határoló kiold. Z L Az ellenőrzés megszakítása vagy befejezése A K nyomógomb befejezi vagy megszakítja az ellenőrzést. Nyomógomb Emelőkar! Helyezze vissza a hőmérséklet szabályozó gombját és forgassa "AUT" állásba.! A biztonsági hőmérséklet határoló zavarmentesítéséhez tekerje le a kalapos csavart és nyomja be az alatta lévő zavarmentesítő gombot. 11. ábra A biztonsági hőmérséklet határoló működtetése 12. ábra A biztonsági hőmérséklet határoló zavarmentesítése 20

21 Általános adatok Általános adatok Az "Általános adatok" menüpontban a fűtési rendszerhez és az épület tulajdonságaihoz a következő értékek állíthatók be: Minimális külső hőmérséklet Épület fajtája Rádióóra aktív Távállítás Hőfogyasztás Kézi kapcsoló zavarjelzés Automatikus karbantartás jelzés N + C + G zervizszint behívása. N a forgatógombot az "Ált. adatok" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. Ált. adatok Minimális külső hőmérséklet A minimális külső hőmérséklet egy statisztikailag meghatározott átlagérték és nincs befolyással a tervezési hőmérsékletre.! Határozza meg az Ön régiójára vonatkozó minimális külső hőmérsékletet (átlagérték) egy klímazóna térkép alapján vagy érdeklődje meg a Buderus kirendeltségnél. a forgatógombot a "Min. külső hőm." felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a "Min. külső hőm."-et. ÁLT. ADATOK Min. külső hőm. -10 C Beállítási tartomány Gyári beállítás aját beállítás Minimális külső hőmérséklet 30 0 C 10 C 21

22 11 Általános adatok Épület fajtája Az épület fajtája menüpontban Ön azt az energiaszükségletet adja meg, amelyet a tervező az épületre vonatkozó hőszükséglet számítással meghatározott. Az energiaszükséglet három osztályba sorolható: könnyű olyan épület, amelynek energiaigénye több, mint 100 W/m 2 közepes olyan épület, amelynek energiaigénye W/m 2 nehéz olyan épület, amelynek energiaigénye kevesebb, mint 60 W/m 2 N + C + G zervizszint behívása. N Nyomja meg a nyomógombot majd engedje el. Ált. adatok a forgatógombot az "Épület fajtája" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a kívánt épület fajtát. ÁLT. ADATOK Épület fajtája közepes ÁLT. ADATOK Épület fajtája nehéz Épület fajtája Beállítási tartomány Gyári beállítás aját beállítás könnyű közepes közepes nehéz 22

23 Általános adatok 11 Rádióóra be- vagy kikapcsolása N + C + G zervizszint behívása. N Nyomja meg a nyomógombot majd engedje el. Ált. adatok a forgatógombot a "Rádióóra aktív" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be az "igen"-t vagy a "nem"-et. ÁLT. ADATOK Rádióóra aktív igen HAZNÁLATI TUDNIVALÓ Ha Ön a "nem"-et választja, minden olyan szabályozókészüléknél, amelyek egy soros vezetékkel vannak összekötve, a rádióóra vételét kikapcsolja. Ez a BFU/F távszabályozókra és a rádióóra antennával ellátott további MEC2 kezelőegységekre is érvényes. Beállítási tartomány Gyári beállítás aját beállítás Rádióóra aktív igen/nem igen 23

24 11 Általános adatok Távállítás A távállítás azt a lehetőséget kínálja fel, hogy adatok távfelügyeleti rendszeren, pl. Logamatic távfelügyeleti rendszeren keresztül kívülről is megadhatók vagy megváltoztathatók. igen = A távállítás Logamatic távfelügyeleti rendszeren keresztül lehetséges nem = Távállítás nem lehetséges. A rendszeradatok azonban leolvashatók és ellenőrizhetők. N + C + G zervizszint behívása. N Nyomja meg a nyomógombot majd engedje el. Ált. adatok a forgatógombot a "Távállítás" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be az "igen"-t vagy a "nem"-et. ÁLT. ADATOK Távállítás igen Beállítási tartomány Gyári beállítás aját beállítás Távállítás igen/nem igen 24

25 Általános adatok 11 Hőfogyasztás A hőfogyasztás a MEC2 kezelőegység kijelzőjén kijeleztethető. HAZNÁLATI TUDNIVALÓ Ez a beállítási lehetőség csak egyfokozatú égő esetén áll rendelkezésre! Ált. adatok N + C + G zervizszint behívása. N Nyomja meg a nyomógombot majd engedje el. a forgatógombot a "Hőfogyasztás" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be az "égő szerint" módszert. A forgatógombon tekerjen egy kattanást jobbra az "Égőteljesítmény" felirat megjelenéséig. ÁLT. ADATOK Hőfogyasztás nics kijelzés ÁLT. ADATOK Hőfogyasztás égő szerint Nyomja meg a nyomógombot és tartsa N + A "0.0 kw" érték villog. a forgatógombot addig, amíg az Ön fűtőberendezésének megfelelő égőteljesítmény jelenik meg a kijelzőn. A beállítás max. 100 kw-ig lehetséges. ÁLT. ADATOK Égőteljesítmény 0.0 kw HAZNÁLATI TUDNIVALÓ A "Hőfogyasztás" beállítást ne használja számlázási célra. A kijelzett érték kizárólag összehasonlításra szolgál. A kijelzés pontossága igen erősen függ az égőteljesítmény pontos beállításától. A dátumon és a pontos időn végzett változtatások a fogyasztási értékek pontatlanságához vezetnek és adatvesztéssel járhatnak! Hőfogyasztás Beállítási tartomány Gyári beállítás aját beállítás nincs kijelzés égő szerint nincs kijelzés 25

26 11 Általános adatok Kézi kapcsoló zavarjelzés A MEC2 kezelőegység kijelzőjén egy zavarjelzés jeleníthető meg, ha egy funkció modul kézi kapcsolója 3 állásban van. N + C + G zervizszint behívása. Ált. adatok N Nyomja meg a nyomógombot majd engedje el. a forgatógombot a "Zavarjelzés kézi kapcsoló" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a kívánt változatot. ÁLT. ADATOK Zavarjelzés Kézi kapcsoló Zavarjelzés HAZNÁLATI TUDNIVALÓ A "Nem" beállítás esetén csak egy figyelmeztetés jelenik meg, zárt takarólemez mellett. "Zavarjelzés" beállítás esetén kiegészítésként a készülék a hibajegyzékben is rögzíti a zavart. A Logamatic távfelügyeleti rendszeren keresztüli továbbítás is így lehetséges. "Gyűjtő zavarjel" beállítása esetén kiegészítésként egy potenciálmentes kontaktus is kiadható, pl. az FM448 funkció modulon keresztül. Kézi kapcsoló zavarjelzés Beállítási tartomány Gyári beállítás aját beállítás nem nem Zavarjelzés Gyűjtő zavarjelzés 26

27 Általános adatok 11 Automatikus karbantartás jelzés A MEC2 kezelőegység kijelzőjén a kezelői szinten egy automatikus karbantartás jelzés adható ki. Ön a következők közül választhat: Karbantartás jelzés üzemórák szerint. Azt kell megadni, hogy a karbantartás jelzés hány üzemóra után jelenjen meg ( h). Ált. adatok Karbantartás jelzés dátum szerint. A következő karbantartás dátumát kell megadni ( ). N + C + G zervizszint behívása. N N + Nyomja meg a nyomógombot majd engedje el. a forgatógombot az "automatikus karbantartás jelzés" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa Az érték villog. A forgatógombbal állítsa be a kívánt változatot (üzemóraszám vagy dátum). a forgatógombot egy kattanásnyit jobbra. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a kívánt üzemóraszámot vagy dátumot. ÁLT. ADATOK automatikus karbant. jelzés nem ÁLT. ADATOK automatikus karbant. jelzés Üzemórák HAZNÁLATI TUDNIVALÓ A karbantartás jelzés a hibajegyzékbe felvételre kerül és a Logamatic távszabályozó rendszeren keresztül továbbítható. A karbantartás jelzés állapota a "Monitor" menüpontban lekérdezhető. A karbantartás jelzés a "Reset" menüpontban visszaállítható. ÁLT. ADATOK Karbantartás üzemóra szerint 6000h Automatikus karbantartás jelzés Beállítási tartomány Gyári beállítás aját beállítás nem Üzemórák Dátum nem 27

28 12 Modulok kiválasztása 12 Modulok kiválasztása Gyári új MEC2 kezelőegység esetén vagy egy "Reset" végrehajtása után a modulok felismerése és beolvasása automatikusan történik. Ha a MEC2 kezelőegység csak egy feszültségforrásra csatlakozik és így nincs kommunikáció a szabályozókészülékkel, akkor a modulokat ki kell választani. N + C + G zervizszint behívása. a forgatógombot a "Modulkiválasztás" felirat megjelenéséig. N Nyomja meg a nyomógombot. Ált. adatok Modulkiválasztás Az "A" csatlakozási helyen a ZM422 kazánmodul jelenik meg. MODULKIVÁLAZTÁ Hely A Kazánmodul ZM422 a forgatógombot a következő csatlakozási hely megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a megfelelő funkció modult. MODULKIVÁLAZTÁ Hely 1 2 fűtőkör FM442 "A" csatlakozási hely Kazánmodul 1 4 csatlakozási helyek Funkció modulok Kiegészítő modulok Beállítási tartomány Gyári beállítás aját beállítás nincs/autom. ZM422 nincs/autom. FM442, FM443, FM445, FM446, FM448 ZM422 nincs/autom. 28

29 Kazánadatok Kazánadatok Kazántípus beállítása A kiválasztott kazántípustól függően speciális beállítási lehetőségek jelennek meg (lásd a 25. fejezetet a 107. oldalon). Alacsony hőmérsékletű kazán Az alacsony hőmérsékletű kazán egy gyárilag előre beállított szivattyúlogikával működik, amely a választott "égőfajtá"-tól függ. N + C + G zervizszint behívása Ált. adatok a forgatógombot a "Kazánadatok" felirat megjelenéséig. Kazánadatok Nyomja meg a nyomógombot és tartsa A kijelzés átvált a "Kazántípus"-ra. N + A beállított érték villog. A forgatógombbal állítsa be az "Alacsony hőmérsékletű"-t. KAZÁNJELLEMZŐK Kazántípus Alacsony hőm. Kazántípus Beállítási tartomány Gyári beállítás aját beállítás Alacsony hőm. Alacsony hőm. Ecostream Kondenzációs Al.hőm./tp.hőm. 29

30 13 Kazánadatok zivattyúlogika hőmérséklet A szivattyúlogika hőmérsékletének függvényében történik a fűtőköri szivattyúk és - ha van -, a kazánköri szivattyú indítása és leállítása. Az előre beállított szivattyúlogika hőmérsékletét csak különleges esetben kell megváltoztatni. A szivattyúlogika hőmérséklete gyárilag 5 K-nel alacsonyabb, mint a kazán minimális kikapcsolási hőmérséklete. A forgatógombbal állítsa be a "zivattyúlogika hőmérséklet"-et. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a kívánt hőmérsékletet. KAZÁNJELLEMZŐK zivattyúlogika Hőmérséklet 40 C Beállítási tartomány Gyári beállítás aját beállítás zivattyúlogika hőmérséklet C 1-fokozatú: 40 C 2-fokozatú: 45 C moduláló: 50 C 30

31 Kazánadatok 13 Ecostream-kazán Az Ecostream-kazán üzemelési feltételei gyárilag előre beállítottak és a készülék automatikusan figyelembe veszi. Az "Ecostream-szabályozás vezérelt" menüpontban kell megadni, hogyan történjen a kazán üzemi hőmérsékletének a szabályozása. A gyárilag megadott kazán üzemi hőmérséklet 50 C. A kazán előremenő hőmérséklete 4 K-nel magasabb (54 C). A "Fűtőköri keverőszelep" beállítás esetén a fűtőköri keringtető szivattyú gyárilag 5 K-nel a kazán üzemi hőmérséklete alatt kapcsol be és 7 K-nel alatta kapcsol ismét ki. N + C + G zervizszint behívása Ált. adatok a forgatógombot a "Kazánadatok" felirat megjelenéséig. Kazánadatok N + Nyomja meg a nyomógombot és tartsa A kijelzés átvált a "Kazántípus"-ra. Az érték villog. A forgatógombbal állítsa be az "Ecostream"-et. KAZÁNJELLEMZŐK Kazántípus Ecostream 31

32 13 Kazánadatok Ecostream-szabályozás vezérlés Ez a beállítás azt rögzíti, hogy az előre beállított üzemi előremenő hőmérsékletet melyik keverőszelep szabályozza. A beállításokat a meglévő vagy a tervezett hidraulikus adottságoknak megfelelően kell elvégezni. Ez a beállítás a mindenkori keverőszelep vezérlésére, továbbá a beállított parancsolt értékekre van hatással. Válasszon a következő beállítási lehetőségek közül: "Fűtőköri keverőszelep", ha az Ecostreamszabályozás a fűtőköri keverőszelepek (háromjáratú szelepek) felsőbbrendű szabályozása által valósul meg. A fűtőköröknek keverőszelepekkel kell rendelkezniük, amelyeket az azonos típusú Logamatic sorozat moduljai szabályoznak (nem idegen szabályozás!). A szabályozási funkció 120 sec működési időre méretezett. "Idegen szabályozás", ha az Ecostream szabályozást egy külső szabályozás által valósul meg, azaz nem a Logamatic 4211 készülékkel kell betartani az üzemi feltételeket, pl. egy duplablokkos kazán esetén a kazánblokkok pillangószelepeinek beépített vezérlésével. a forgatógombot az "Ecostream szab. vezérelt" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. a forgatógombot a megfelelő szabályozás megjelenéséig. KAZÁNJELLEMZŐK Ecostream zab. vezérelt Fűtők. szelep Ecostream szabályozás vezérlés Beállítási tartomány Gyári beállítás aját beállítás Fűtőköri keverőszelep Fűtőköri keverőszelep Idegen szabályozás 32

33 Kazánadatok 13 Keverőszelep működési idő A keverőszelep működési ideje előre beállított és általában nem kell megváltoztatni. Vegye figyelembe, hogy hibás adatmegadás az üzemi előremenő hőmérséklet lengéséhez vezethet. a forgatógombot a "Keverőszelep futásidő" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a kívánt keverőszelep működési időt. KAZÁNJELLEMZŐK Keverőszelep futásidő 120sec A fűtőköri keverőszelepek működési idejét a "Fűtőkör" menüpontban külön meg kell adni. Ha az egyes fűtőkörök keverőszelepeinek működési ideje különböző, akkor egy reprezentatív értéket (átlagértéket) kell megadni. Beállítási tartomány Gyári beállítás aját beállítás Keverőszelep működési idő sec 120 sec 33

34 13 Kazánadatok Kondenzációs kazánok Kondenzációs kazán beépítése esetén válassza a "Kondenzációs" kazántípust. Ekkor nincsenek betartandó üzemi feltételek. N + C + G zervizszint behívása. Ált. adatok a forgatógombot a "Kazánadatok" felirat megjelenéséig. Kazánadatok N + Nyomja meg a nyomógombot és tartsa A kijelzés átvált a "Kazántípus"-ra. Az érték villog. A forgatógombbal állítsa be a "Kondenzációs"-t. KAZÁNJELLEMZŐK Kazántípus Kondenzációs 34

35 Kazánadatok 13 Alacsony hőmérsékletű kazán talpponti hőmérséklettel Ezen kazántípus választásakor automatikusan a megfelelő, a szabályozókészülékben gyárilag beállított üzemi feltételek érvényesek. Egy keverőszelep segítségével történik a kazán üzemi hőmérsékletének szabályozása, ami az előremenő hőmérséklet. A parancsolt értékek mindig arra az esetre érvényesek, ha a kazánt fogyasztók terhelik, függetlenül attól, hogy az égő működik vagy sem. Az üzemi hőmérséklet szabályozás elősegítése érdekében a fűtőköri és a kazánköri szivattyú egy meghatározott minimális vízhőmérséklet alatt kikapcsol. N + C + G zervizszint behívása a forgatógombot a "Kazánadatok" felirat megjelenéséig. Ált. adatok Kazánadatok N + Nyomja meg a nyomógombot és tartsa A kijelzés átvált a "Kazántípus"-ra. A beállított kazántípus villog. A forgatógombbal állítsa be az "Alacsony hőm./talpponti hőm."-et. KAZÁNJELLEMZŐK Kazántípus Al.hőm./tp. hőm. 35

36 13 Kazánadatok Tüzelőanyag Ebben a menüpontban az alkalmazott tüzelőanyag fajtát kell beállítani. A beállítás a keverőszelep és az égő szabályozásának parancsolt értékeit befolyásolja. Gyárilag a tüzelőanyag fajta beállítása "Gáz", olajra történő átállítás esetén alacsonyabb parancsolt értékek érvényesek. a forgatógombot a "Tüzelőanyag" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be az alkalmazott tüzelőanyagot. KAZÁNJELLEMZŐK Tüzelőanyag Gáz HAZNÁLATI TUDNIVALÓ Az al.hőm./talpponti hőm. szabályozás a fűtőköri keverőszelep segítségével történik. Beállítási tartomány Gyári beállítás aját beállítás Tüzelőanyag Gáz, olaj Gáz 36

37 Kazánadatok 13 Az égőfajta beállítása A kiválasztott égőfajta alapján kiegészítő beállítási űrlapok jelennek meg. A következő égőfajták választhatók ki: "egyfokozatú" "kétfokozatú" "moduláló" "2 x egyfokozatút" a következő esetekben kell választani:! Két egyfokozatú üzemmódban működő kazán esetén, ha csak az 1. kazánon van egy Logamatic 4211 és a 2. kazánon egy konstans szabályozókészülék.! Bizonyos duplablokk kazánoknál, egyenként egy egyfokozatú, egymástól független égővel. N + C + G zervizszint behívása Egyfokozatú égő a forgatógombot a "Kazánadatok" felirat megjelenéséig. N Nyomja meg a nyomógombot. Ált. adatok Kazánadatok KAZÁNJELLEMZŐK Kazántípus Kondenzációs a forgatógombot az "Égő fajtája" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a megfelelő égőfajtát. KAZÁNJELLEMZŐK Égő fajtája egyfokozatú Égő fajtája Beállítási tartomány Gyári beállítás aját beállítás egyfokozatú kétfokozatú moduláló 2 egyfokozatú egyfokozatú 37

38 13 Kazánadatok Modulációs égő N + C + G zervizszint behívása. a forgatógombot a "Kazánadatok" felirat megjelenéséig. N Nyomja meg a nyomógombot. a forgatógombot az "Égő fajtája" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a megfelelő égőfajtát. Minimális modulációs teljesítmény A "Minimális modulációs teljesítmény" az összes teljesítménynek az a része, ameddig az égő vissza tud szabályozni. Ha a teljesítmény igény a beállított érték alá csökken, az égő kikapcsol. Hibás beállítások a szabályozás lengéséhez vezethetnek. a forgatógombot a "Minimális moduláció" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a minimális modulációs teljesítményt. Kazánadatok KAZÁNJELLEMZŐK Égő fajtája moduláló KAZÁNJELLEMZŐK Minimális moduláció 30% Beállítási tartomány Gyári beállítás aját beállítás Minimális modulációs teljesítmény 10 60% 30% 38

39 Kazánadatok 13 Égő állítómotor működési idő a forgatógombot az "Égő állítómotor működési idő" felirat megjelenéséig. Ezzel azt az időt adja meg a szabályozókészüléknek, amelyre az égő állítómotorjának a két szélső helyzet közötti szakasz megtételéhez szüksége van. a forgatógombot az "Égőállító motor működési idő" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be az égő állítómotor működési időt. KAZÁNJELLEMZŐK Égőállítómotor-futásidő 12sec Beállítási tartomány Gyári beállítás aját beállítás Égő állítómotor működési idő 5 60 sec 12 sec 39

40 13 Kazánadatok 2 x egyfokozatú égő N + C + G zervizszint behívása. a forgatógombot a "Kazánadatok" felirat megjelenéséig. N Nyomja meg a nyomógombot. Kazánadatok a forgatógombot az "Égő fajtája" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. a forgatógombot a "2 x egyfokozatú" felirat megjelenéséig. KAZÁNJELLEMZŐK Égő fajtája 2 x egyfokozatú Kommunikáció az égőautomatikával Adja meg, hogy az égőautomatika kommunkációképese. a forgatógombot a "Kommunikáció égőautomatika" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a kívánt változatot. KAZÁNJELLEMZŐK Kommunikáció égőautomatika nem Kommunikáció a digitális égőautomatikával Beállítási tartomány Gyári beállítás aját beállítás igen/nem nem 40

41 Kazánadatok 13 Terhelés határolás Ha Ön a "2 x egyfokozatú" égőfajtát választotta, a "Terhelés határolás" menüpontban megadhatja azt a külső hőmérsékletet, amely fölött a 2. fokozatot a készülék automatikusan letiltja. Példa: Egy bizonyos külső hőmérséklet fölött nyári üzemmódban a használati melegvíz termelés egy égőfokozatra vagy egy kazánblokkra korlátozódik. A forgatógombbal állítsa be a "Terhelés határolás külső hőm.-től" változatot. Nyomja meg a nyomógombot és tartsa N Az érték villog. + a forgatógombot annak a külső hőmérsékletnek a megjelenéséig, amely fölött a 2. fokozatot le kell tiltani. KAZÁNJELLEMZŐK Terhelés határolás külső hőm.-től 17 C Beállítási tartomány Gyári beállítás aját beállítás Terhelés határolás külső hőmérséklete 0 30 C, nincs 17 C 41

42 13 Kazánadatok Általános beállítások a kazánjellemzőkhöz A következő beállítások a kazán típusától és az égőfajtától függetlenek. A szivattyú funkció csak akkor állítható be, ha nem történt Fűtőkör 0 kiválasztása. zivattyú funkció beállítása A hidraulika vagy bizonyos kazánok üzemi feltételeinek függvényében a kazánköri szivattyú bevezető-, bypass- vagy söntszivattyúként alkalmazható. A következő szivattyú funkciók állnak rendelkezésre: Kazánköri szivattyú A vezérlési logika és a kazánköri szivattyú működési viszonyai a beállított kazántípustól függnek, azaz a kazán üzemi viszonyai hatással vannak a kazánköri szivattyú vezérlésére. A kazánköri szivattyú utánfutási ideje kivételes esetben megváltoztatható. öntszivattyú A szivattyú alapvetően a fűtővíz kazánérzékelőhöz történő áramoltatására szolgál duplablokk kazánok esetén. A söntszivattyú mindig az 1. égőfokozattal párhuzamosan működik. A szivattyú vezérlése a beállított kazántípustól független. Ha Ön ezt a beállítást választja, nincs jelentősége a kazán ill. a söntszivattyú üzemi feltételeinek. A K6 munkalap szerinti kazán üzemi feltételeket minden esteben biztosítani kell. Nincs Kazánköri szivattyú utánfutási ideje A kazánban tárolt hő optimális kihasználása érdekében meg kell adni azt az időtartamot, ameddig a szivattyúnak az égő kikapcsolása után működnie kell. Minimális égő működési idő A minimális égő működési idő azt adja meg, hogy az égő a bekapcsolás után minimálisan mennyi ideig működjön, az aktuális parancsolt értéktől függetlenül. Ezáltal elkrülhető az égő gyakori ki- és bekapcsolása bizonyos rendszerszituációk mellett. Minimális bekapcsolási hőmérséklet Legkésőbb akkor, ha a kazán előremenő hőmérséklete fennálló hőigény esetén a minimális bekapcsolási értékre csökken, az égő ismét bekapcsol. Maximális kikapcsolási hőmérséklet Legkésőbb akkor, amikor a kazán előremenő hőmérséklete a maximális kikapcsolási hőmérsékletet elérte, az égő kikapcsol. Maximális füstgáz hőmérséklet határérték A füstgáz hőmérséklet mérésére egy füstgáz hőmérséklet érzékelőt kell beszerelni. Ha a "Maximális füstgáz hőmérséklet" meghaladja a megadott értéket, egy távfelügyeleti rendszeren keresztül zavarjelzés adható ki. A kazánon ekkor el kell végezni egy karbantartást. 42

43 Kazánadatok 13 N + C + G zervizszint behívása Ált. adatok a forgatógombot a "Kazánadatok" felirat megjelenéséig. N Nyomja meg a nyomógombot. Kazánadatok zivattyú funkció a forgatógombot a "zivattyú funkció" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a megfelelő szivattyú funkciót. KAZÁNJELLEMZŐK zivattyú funk. Nincs A kazánköri szivattyú utánfutási idejének beállítása A gyárilag beállított 60 perces értéket csak kivételes esetben kell megváltoztatni. a forgatógombot a "Kazánköri szivattyú utánfutási idő" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be az utánfutási időt. KAZÁNJELLEMZŐK Kazánk. sziv. utánfutási idő 60min Kazánköri szivattyú funkciója Kazánköri szivattyú utánfutási ideje Beállítási tartomány Gyári beállítás aját beállítás Kazánköri szivattyú öntszivattyú Nincs 0 60 min tartós üzem Nincs 60 min 43

44 13 Kazánadatok Minimális égő működési idő beállítása Az értéket csak ritkán kell megváltoztatni. A forgatógombbal válassza ki a "Minimális égő működési idő" menüpontot. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a minimális égő működési időt. KAZÁNJELLEMZŐK Min. égő futásidő 120sec Minimális bekapcsolási hőmérséklet beállítása A minimális bekapcsolási hőmérsékletet csak szükség esetén kell megváltoztatni. a forgatógombot a "Minimális bekapcsolási hőmérséklet" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a hőmérsékletet. Maximális kikapcsolási hőmérséklet beállítása KAZÁNJELLEMZŐK legkisebb bekapcsolási hőm. 5 C A maximális kikapcsolási hőmérsékletet csak szükség esetén kell megváltoztatni. a forgatógombot a "Maximális kikapcsolási hőmérséklet" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a hőmérsékletet. KAZÁNJELLEMZŐK Maximális kikapcs. hőm. 80 C Beállítási tartomány Gyári beállítás aját beállítás Minimális égő működési idő sec 120 sec Minimális bekapcsolási hőmérséklet 5 65 C 5 C Maximális kikapcsolási hőmérséklet C 80 C 44

45 Kazánadatok 13 A maximális füstgáz hőmérséklet határérték megadása Ha a füstgáz hőmérséklete meghaladja a beállított határértéket, a készülék küld egy hibajelentést. N + C + G zervizszint behívása. Ált. adatok a forgatógombot a "Kazánadatok" felirat megjelenéséig. N Nyomja meg a nyomógombot. Kazánadatok a forgatógombot a "Füstgáz hőmérséklet határ" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + Az érték villog. A forgatógombbal állítsa be a hőmérsékletet. KAZÁNJELLEMZŐK Határ Füstgáz hőm. 180 C Maximális füstgáz hőmérséklet határérték Beállítási tartomány Gyári beállítás aját beállítás nincs C nincs 45

46 14 Fűtőköri adatok 14 Fűtőköri adatok N + C + G zervizszint behívása. Ált. adatok a forgatógombot a "Fűtőkör + fűtőkör száma" felirat megjelenéséig. Példa: "Fűtőkör 1". N Nyomja meg a nyomógombot. Fűtőkör 1 A "Fűtési rendszer" felirat jelenik meg a kiválasztott fűtőkör első menüpontjaként. FŰTŐKÖRI ADATOK 1 Fűtési rendszer Fűtőtest 46

47 Fűtőköri adatok 14 Fűtési rendszer kiválasztása Ha Ön kiválasztotta a kazánköri szivattyú funkciót, akkor a Fűtőkör 0 nem állítható be. Ön a következő fűtési rendszerek közül választhat: Nincs Ha az FM442 funkció modul beszerelésre került és a fűtőköri funkciókra nincs szükség. Ekkor valamennyi következő, a "Fűtőköri adatok"-hoz tartozó almenüpont kimarad. Fűtőtest, konvektor A fűtési jelleggörbe meghatározása a fűtőtestek és a konvektorok számára szükséges meredekségnek megfelelően automatikus. Padló A szabályozókészülék automatikusan egy laposabb jelleggörbét határoz meg egy alacsonyabb tervezési hőmérséklethez. Talppont A parancsolt érték a külső hőmérséklettől lineárisan függ. A fűtési jelleggörbe egy egyenesként köti össze a talppontot és egy másik pontot, amelyet a tervezési hőmérséklet határoz meg. Konstans Ez a fűtési rendszer egy uszodai fűtés szabályozására vegy légtechnikai körök előszabályozására alkalmazható, ha az előremenő vízhőmérséklet parancsolt értéke a külső hőmérséklettől függetlenül mindig azonos. Ha Ön ezt a rendszert választotta, akkor ehhez a fűtési körhöz nem szerelhet be távszabályozó készüléket. Helyiség hőmérséklet szabályozás A parancsolt érték csak a helyiség hőmérsékletétől függ. Ehhez egy távszabályozó készüléket kell beszerelni. 47

48 14 Fűtőköri adatok Példa: A 2. fűtőkörhöz a "Padló" fűtési rendszer kiválasztása: N + C + G zervizszint behívása. Ált. adatok N a forgatógombot a "Fűtőkör + fűtőkör száma" felirat megjelenéséig. Példa: "Fűtőkör 2". Nyomja meg a nyomógombot majd engedje el. Fűtőkör 2 Nyomja meg a nyomógombot és tartsa N + A beállított fűtési rendszer villog. a forgatógombot a "Padló" felirat megjelenéséig. FŰTŐKÖRI ADATOK 1 Fűtési rendszer Padló Beállítási tartomány Gyári beállítás aját beállítás Fűtési rendszer Nincs Fűtőtest Konvektor Padló Konstans Talppont Helyiség hőmérséklet szabályozás Fűtőtest 48

49 Fűtőköri adatok 14 Fűtőkör átnevezése A "Fűtőkör + fűtőkör száma" elnevezés helyett Ön egy adott listából kiválaszthat egy másik nevet. N + C + G zervizszint behívása. Ált. adatok N a forgatógombot a "Fűtőkör + fűtőkör száma" felirat megjelenéséig. Példa: "Fűtőkör 2". Nyomja meg a nyomógombot majd engedje el. Fűtőkör 2 a forgatógombot a "Fűtőkör megnevezése" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N + A beállított név villog. a forgatógombot a kívánt név megjelenéséig. FŰTŐKÖRI ADATOK 2 Fűtőkör megnevezése Fűtőkör Beállítási tartomány Gyári beállítás aját beállítás Fűtőkör megnevezése Fűtőkör Lakás Padló zint Fürdőszoba Uszoda Épület Pince Fűtőkör 49

50 14 Fűtőköri adatok Talpponti hőmérséklet beállítása Ha Ön a "Talppont" fűtési rendszert választotta, a talpponti hőmérséklettel és a tervezési hőmérséklettel egy egyenes fűtési jelleggörbét határoz meg. N + C + G zervizszint behívása. Ált. adatok N a forgatógombot a "Fűtőkör + fűtőkör száma" felirat megjelenéséig. Példa: "Fűtőkör 2". Nyomja meg a nyomógombot és tartsa Fűtőkör 2 a forgatógombot a "Talppont" felirat megjelenéséig. FŰTŐKÖRI ADATOK 2 Fűtési rendszer Talppont a forgatógombot a "Talpponti hőm." felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa Az érték villog. N + A forgatógombbal állítsa be a +20 C külső hőmérsékletre vonatkozó parancsolt értéket. FŰTŐKÖRI ADATOK 2 Talpponti hőm. 30 C Beállítási tartomány Gyári beállítás aját beállítás Talpponti hőmérséklet C 30 C 50

51 Fűtőköri adatok 14 Tervezési hőmérséklet beállítása A tervezési hőmérsékletet legalább 10 K-nel magasabbra kell állítani, mint a talpponti hőmérsékletet. A tervezési hőmérséklet megváltoztatásával a berendezés egy laposabb vagy meredekebb fűtési jelleggörbével működik. N + C + G zervizszint behívása. Ált. adatok N a forgatógombot a "Fűtőkör + fűtőkör száma" felirat megjelenéséig. Példa: "Fűtőkör 2". Nyomja meg a nyomógombot majd engedje el. Fűtőkör 2 a forgatógombot a "Tervezési hőmérséklet" felirat megjelenéséig. Nyomja meg a nyomógombot és tartsa N Az érték villog. + A forgatógombbal állítsa be a klímazóna térkép szerinti minimális külső hőmérsékletre vonatkozó parancsolt értéket. FŰTŐKÖRI ADATOK 2 Terv. hőm. 75 C Beállítási tartomány Gyári beállítás aját beállítás Tervezési hőmérséklet C 75 C fűtőtestnél 45 C padlófűtésnél 51
