Compress 3000 EHP 6/7/9/11 LW/M EHP 6/7/9/11/14/17 LW. Talajhőszivattyú. Szerviz füzet szakemberek számára (2009/07) HU

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Compress 3000 EHP 6/7/9/11 LW/M EHP 6/7/9/11/14/17 LW. Talajhőszivattyú. Szerviz füzet szakemberek számára 6 720 641 196 (2009/07) HU"

Átírás

1 O Talajhőszivattyú Compress 3000 EHP 6/7/9/11 LW/M EHP 6/7/9/11/14/17 LW Szerviz füzet szakemberek számára HU

2 2 Tartalomjegyzék HU Tartalomjegyzék 1 Biztonsági utasítások és a szimbólumok magyarázata Szimbólumok magyarázata Biztonsági utasítások A készülék felépítése EHP LW/M EHP LW Kezelés A kezelőszervek áttekintése Általános tudnivalók I/S kezelői szint Fontos beállítások Hibaelhárítás Általános információk A riasztás protokoll kiolvasása A hibatáblázat használatára vonatkozó útmutató Általános hiba Hibajelzés a kijelzőn Hibásak a helyiség és a víz hőmérsékletek 27 5 A legfontosabb működési csoportok kiszerelése Fűtési szivattyú Sole szivattyú (hűtőközeg szivattyú) Utófűtő (elektromos patron) Csatlakozás panel Érzékelő panel Szabályozó doboz Indítóáram határoló Szennyeződés szűrő Háromjáratú váltószelep Függelék

3 HU Szimbólumok magyarázata és a biztonsági utasítások 3 1 Szimbólumok magyarázata és a biztonsági utasítások 1.1 Szimbólumok magyarázata Figyelmeztetések A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha nem követik a veszély elhárítására vonatkozó intézkedéseket. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. 1.2 Biztonsági utasítások Javítások B Javításokat csak arra feljogosított szakember végezhet! B A munka megkezdése előtt a főkapcsolót ki kell kapcsolni! B A munka megkezdése előtt a készülék elektromos részeit feszültségmentesíteni kell (pl. biztosíték, kismegszakító)! B Csak eredeti alkatrészeket használjon! Az ügyfél tájékoztatása B Hívja fel az ügyfél figyelmét, hogy ő nem végezhet változtatásokat, nem helyezheti üzembe a készüléket. B Hívja fel a figyelmet a rendszeres működési ellenőrzés fontosságára. Fontos információk Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. További szimbólumok Szimbólum B Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés 1. tábl. Felsorolás/listabejegyzés (2. szint)

4 4 A készülék felépítése HU 2 A készülék felépítése 2.1 EHP LW/M 2.2 EHP LW HR HV KW WW 418 VXV SE SA 94 HR HV RSp VSp SA 418 SE WS MB1 96 EK 1 98 VXV MB EK 1 ZH ZH EK P3 EK 2 P3 P2 P O O 1 ábra EK1 Elektromos utófűtő biztosító automatája EK2 Elektromos utófűtő túlhevülés elleni védelmének reset nyomógombja HR Fűtési visszatérő HV Fűtési előremenő SA Sole kilépés (hűtőközeg kilépés) SE Sole belépés (hűtőközeg belépés) KW Hidegvíz belépési pont MB1 Reset kompresszoros motorvédelem P2 Fűtési szivattyú P3 Sole szivattyú (hűtőközeg szivattyú) RSp Tároló visszatérő ág VSp Tároló előremenő ág VXV Háromjáratú szelep (belső) WS Használati melegvíz tároló fűtővíz köpennyel WW Melegvíz kilépési pont ZH Elektromos utófűtő 2 ábra 4 Szűrős elzáró csap a fűtőkörhöz 23 Párologtató 83 Expanziós szelep 84 Kémlelőüveg 88 Kondenzátor 94 Hálózati csatlakozás sorkapcsok 95 Kezelőfelület 96 Biztosító automata 98 Indítóáram határoló (a EHP 6 LW/M és EHP 6 LW esetén nem) 101 Szabályozó doboz 111 Zajszigetelő házas kompresszor 113 Csatlakozás panel 114 Érzékelő panel 116 Kapcsolószekrény 138 Használati melegvíz tároló alatti fűtővíz leeresztő csap 418 Típustábla

5 HU Kezelés 5 3 Kezelés 3.1 A kezelőszervek áttekintése Általános tudnivalók A menüszintek közötti mozgás és az értékek beállítása a kijelző alatti forgatógombbal és billentyűkkel történik. A billentyűk aktív funkciói a kijelzőn láthatók ( 2.tábl.) A kijelző és a kezelőszervek a készülékek és berendezés információk megjelenítésére és az értékek megváltoztatására szolgálnak. Áramkimaradás esetén kialszik a kijelző. Minden beállítás megmarad. Az áramkimaradás után a készülék és a kijelző önmaguktól a beállított értékekre állnak. 8 4 Kijelző Funkció Heat (hő) B Gyorsbeállítások behívása Info (info) B Információk megjelenítése Menu (menü) B Főmenü behívása ábra Kezelőelemek 1 Melegvíz lámpa 2 Utófűtés lámpa 3 Kompresszor lámpa 4 Forgatógomb 5 Jobb nyomógomb 6 Középső nyomógomb 7 Bal nyomógomb 8 Kijelző 9 Üzemelés jelző főkapcsoló 10 Üzemzavar lámpa J Select (kiválasztás) Confirm (jóváhagyása) Adjust (változtatás) Save (mentés) Return (vissza) B Kiválasztás jóváhagyása B Érték jóváhagyása B Érték változtatása B Megváltoztatott érték mentése B Váltás a felettes menü szintre -> B következő érték <- B előző érték Return (megszakítás) Ackn. (befejezés) B Megszakítás B Riasztás befejezése 2. tábl. A billentyűk lehetséges funkciói

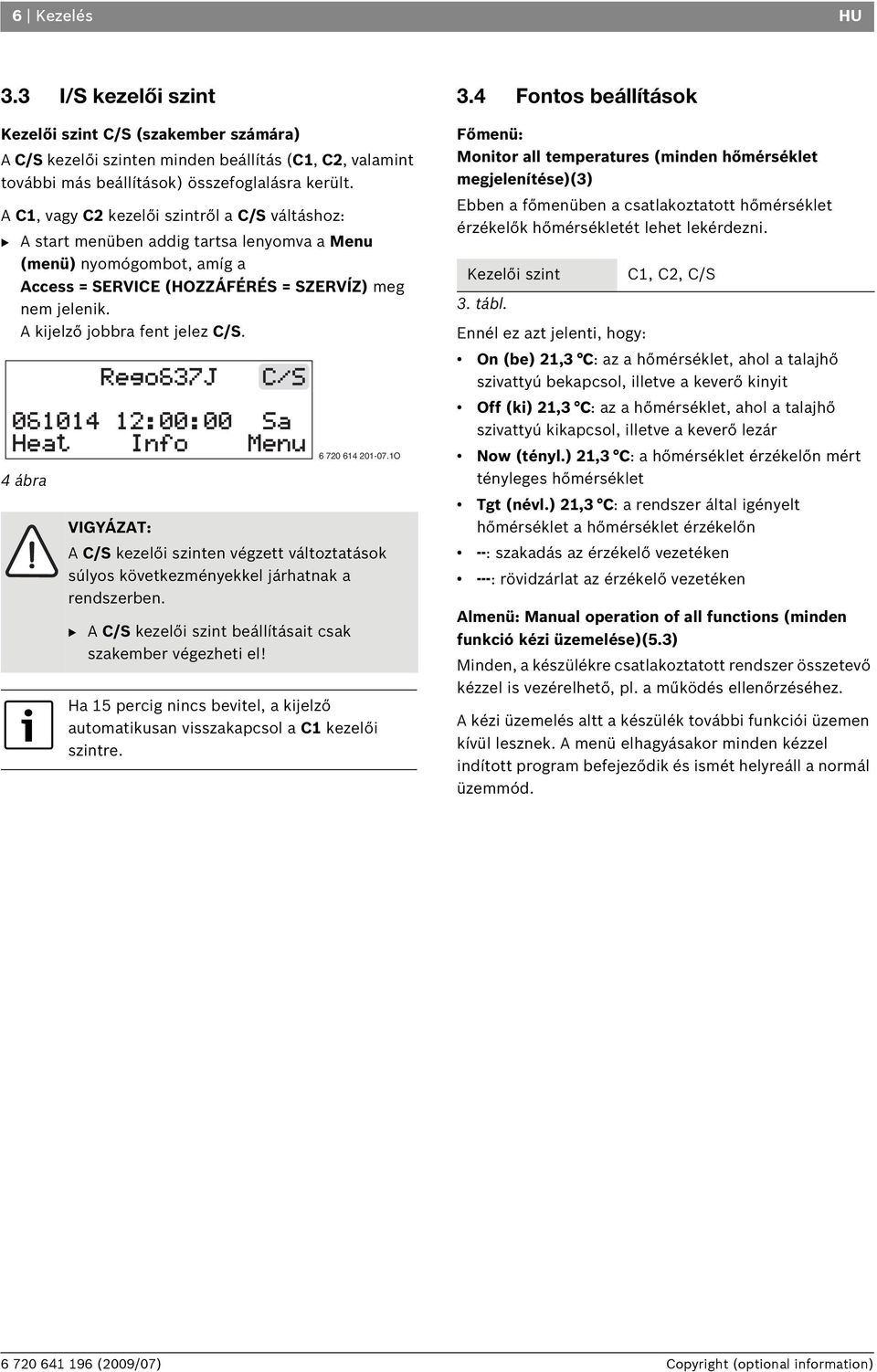

6 6 Kezelés HU 3.3 I/S kezelői szint Kezelői szint C/S (szakember számára) A C/S kezelői szinten minden beállítás (C1, C2, valamint további más beállítások) összefoglalásra került. A C1, vagy C2 kezelői szintről a C/S váltáshoz: B A start menüben addig tartsa lenyomva a Menu (menü) nyomógombot, amíg a Access = SERVICE (HOZZÁFÉRÉS = SZERVÍZ) meg nem jelenik. A kijelző jobbra fent jelez C/S. 4 ábra VIGYÁZAT: A C/S kezelői szinten végzett változtatások súlyos következményekkel járhatnak a rendszerben. B A C/S kezelői szint beállításait csak szakember végezheti el! O Ha 15 percig nincs bevitel, a kijelző automatikusan visszakapcsol a C1 kezelői szintre. 3.4 Fontos beállítások Főmenü: Monitor all temperatures (minden hőmérséklet megjelenítése)(3) Ebben a főmenüben a csatlakoztatott hőmérséklet érzékelők hőmérsékletét lehet lekérdezni. Kezelői szint 3. tábl. C1, C2, C/S Ennél ez azt jelenti, hogy: On (be) 21,3 C: az a hőmérséklet, ahol a talajhő szivattyú bekapcsol, illetve a keverő kinyit Off (ki) 21,3 C: az a hőmérséklet, ahol a talajhő szivattyú kikapcsol, illetve a keverő lezár Now (tényl.) 21,3 C: a hőmérséklet érzékelőn mért tényleges hőmérséklet Tgt (névl.) 21,3 C: a rendszer által igényelt hőmérséklet a hőmérséklet érzékelőn --: szakadás az érzékelő vezetéken ---: rövidzárlat az érzékelő vezetéken Almenü: Manual operation of all functions (minden funkció kézi üzemelése)(5.3) Minden, a készülékre csatlakoztatott rendszer összetevő kézzel is vezérelhető, pl. a működés ellenőrzéséhez. A kézi üzemelés altt a készülék további funkciói üzemen kívül lesznek. A menü elhagyásakor minden kézzel indított program befejeződik és ismét helyreáll a normál üzemmód.

7 HU Kezelés 7 Kezelői szint C/S beállítások P3 Ground loop pump start/ stop (P3 sole szivattyú indítás/leállítás) (P2 hőhordozó szivattyú indítása/leállítása) P1 radiator pump start/stop (P1 Fűtési kör szivattyú indítása/leállítása) Three-way valve VXV activate/deactivate (háromjáratú szelep be/ki) Add. heat oil/electr. start/ stop (utófűtő indítása/ leállítása) Compressor start/stop (kompresszor indítása/ leállítása) Mixing valve SV1open/close (SV1 keverőszelep nyitása/ zárása) 4. tábl. Az 5.2-ben végzett beállításoktól függetlenül kézi üzemmódban mindig 1/3 csatlakozási teljesítménnyel indul az Add. heat oil/ electr. start/stop (utófűtő indítása/ leállítása) ellenőrzés. Almenü: Fast restart of heat pump (hőszivattyú gyorsabb újraindítása) (5.6) Gyors indítással a készülék újraindításig tartó ideje 20 másodpercre csökken. Ez a beállítás mindig csak egyszer aktív, és az ismételt újraindítást ismét ki kell választani. Kezelői szint 5. tábl. C/S Almenü: Extra sensor/anode in operation (extra érzékelő/anód üzemben)(5.13) A kiegészítő hőmérséklet érzékelők (GT3 illetve GT3X használati melegvíz, GT4 keverőszelepes fűtési kör előremenő hőmérséklet, GT5 helyiség hőmérséklet) felismerése automatikusan történik. Mielőtt azonban ezeket a távszabályozón használni tudná, jóvá kell őket hagyni. Az anód (ELA) a EHP... LW/M készülékekben már gyárilag jóváhagyásra került. Ha egy csatlakoztatott hőmérséklet érzékelő nem jelenik meg: B Ellenőrizze a huzalozást és a csatlakozást. Főmenü: Alarm logging of all alarms (minden riasztás jegyzőkönyvezése)(11) Megjeleníti a fellépett riasztások listáját. Az aktív riasztások csillag * megjelölést kapnak. B Nyomja meg az Info (info) nyomógombot, hogy hozzáférjen az üzemzavarra vonatkozó útmutatóhoz. Kezelői szint 6. tábl. C2, C/S Főmenü: Return to factory settings (visszahelyezés a gyári beállításra)(12) A C1 vagy C2 kezelői szinten a C1 és C2 kezelői szint minden beállítása visszaáll gyári beállításra. A C/S kezelői szinten a C/S kezelői szint minden beállítása visszaáll gyári beállításra. Kezelői szint 7. tábl. C2, C/S Valamennyi egyéni beállítás és időprogram törlésre kerül!

8 8 Hibaelhárítás HU 4 Hibaelhárítás 4.1 Általános információk Mielőtt a tényleges hibakeresés megkezdődne, célszerű képet kapni a hőszivattyú állapotáról: B A 3. főmenüben olvasson le és ellenőrizzen minden hőmérsékletet. B Az 5.3. almenüben indítson el minden részegységet kézzel, és ellenőrizze a motorok indulását. B Minden olyan beállítást ellenőrizzen, amit az ügyfél megváltoztathat. Ha szükséges, korrigálja az egyes beállításokat vagy a 12. főmenüben valamennyi beállítást állítson vissza gyári beállításra. Állítsa be a fűtési szivattyú fordulatszámát. B Indítsa el a hőszivattyút fűtés üzemmódban. B Olvassa le a 3-as főmenüben a GT8 (fűtési előremenő) és GT9 (fűtési visszatérő) hőmérsékleteit. B A fűtési szivattyú fordulatszámát úgy állítsa be a szivattyú kapcsolón, hogy a GT8 és GT9 között 6 K ( C) K ( C) hőmérséklet különbség legyen, javaslat: 7 K ( C)... 9 K ( C). Állítsa be a sole szivattyú (hűtőközeg szivattyú) fordulatszámát. B Indítsa el a hőszivattyút fűtés üzemmódban. B A 3. menüben olvassa le a GT10 (sole belépés) és GT11 (sole kilépés) hőmérsékleteket. B A sole szivattyú fordulatszámát úgy állítsa be a szivattyú kapcsolón, hogy a GT10 és GT11 között 2 K ( C) K ( C) hőmérséklet különbség legyen, javaslat: 2 K ( C)... 3 K ( C). A riasztás összefügg a külső hőmérséklettel? A riasztás összefügg másik riasztással? 4.3 A hibatáblázat használatára vonatkozó útmutató Az eljárási módot egy példán keresztül mutatjuk be (tábl. a 9. oldalon): A táblázatot felülről lefelé és balról jobbra haladva kell kitölteni. Először jegyezze fel a beállított értékeket, a készüléktől való távozás előtt ezeket újra be kell állítani. Adja meg az 1. (vizsgálati lépés) kérdésre a válaszokat. A megfelelő válaszok (igen vagy nem) után olvassa tovább a megfelelő sorokat és végezze el az ott leírt teendőket; a másik válaszokat ne adja meg. A példában: Ha a kijelzőn sem a -- sem pedig a --- nem jelenik meg, akkor tovább nem-nél, tehát 3.! 3. azt jelenti, hogy lépjen tovább a 3. lépésen és a többi kérdés figyelmen kívül marad. A példában: Szerelje ki a megfelelő hőmérséklet érzékelőt... Ha megszűnt a hiba, akkor a készülék hibaüzenet nélkül üzemelni kezd, és a hibaelhárítás befejeződött. Ha a hiba a szükséges teendők, és az esetleges újraindítás után is fennáll: folytassa a következő lépéssel. Ha egy másik hiba jelentkezik, akkor az ahhoz tartozó hibatáblázatot vegye elő. 4.2 A riasztás protokoll kiolvasása A Rego 6 összes riasztása letárolódik egy jegyzőkönyvben, és a 11. menüben behívható. A hibaüzenetek elemzése segítséget nyújthat a hibaelhárításban. Ehhez a következő kérdéseket tartsa szem előtt: Mikor lépett fel a riasztás (napközben, éjszaka, -...)? Milyen volt a külső hőmérséklet? Az ügyfél a riasztás idején más rendellenességet is észlelt? Történt változtatás a zavar kioldási ideje alatt a fűtési rendszeren (légtelenítés,...)? Már korábban is előfordult a riasztás? Milyen gyakran? Milyen időpontban (óra, a hét napja,...)? Növekedett a gyakoriság?

9 HU Hibaelhárítás 9 1. B Ellenőrizze a 3. menüben a megfelelő hőmérséklet érzékelő hőmérsékletét. Leírás hiba a hőmérséklet érzékelőn (itt a GT1 = fűtés visszatérő hőmérséklet érzékelő - külső) riasztás nyugtázása: A hiba megszüntetése után a riasztás automatikusan megszűnik és elindul a talajhő szivattyú. Szakadás, vagy rövidzárlat az érzékelő vezetéken. Megjelenik a kijelzőn a -- vagy nem: 3 ---? 2. Megjelenik a kijelzőn a --? Szakadás az érzékelő vezetéken. 2 B Ellenőrizze az érzékelő huzalozást, szüntesse meg az érzékelő vezeték szakadást. nem: Még mindig megjelenik a hibaüzenet? 3 Rövidzárlat az érzékelő vezetéken. B Ellenőrizze a huzalozást, és szüntesse meg a rövidzárlatot. 3. B Szerelje ki a megfelelő hőmérséklet érzékelőt. B Mérje meg a hőmérséklet érzékelő ellenállását, és hasonlítsa össze a parancsolt értékekkel ( 31. tábl., 34. oldal). Még mindig megjelenik a hibaüzenet? 3 4 nem: B Cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 4 A mért értékek megegyeznek a parancsolt értékekkel? 4. B Ellenőrizze a vezetőpályákat az érzékelő B Cserélje ki az érzékelő kártyát. kártyán. Még mindig megjelenik a hibaüzenet? 5 Sérült a vezetőpálya? nem: 5 5. B Ellenőrizze a szalagkábelt és dugós 6 csatlakozókat az érzékelő panel és a nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje szabályozó doboz között. ki. Kifogástalan a kábelezés? Még mindig megjelenik a hibaüzenet? 6 6. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 8. tábl.

10 10 Hibaelhárítás HU 4.4 Általános hiba A hőszivattyú nem kezd el működni (a kompresszor nem indul) 1. Kikapcsolt hőszivattyú esetén villog a világító dióda a BE/KI nyomógombon? 2. A hőszivattyú nem lép üzembe, az áramszolgáltató vállalat tiltási ideje alatt? 3. B Ellenőrizze a kivitelező által beszerelt üzemkapcsolót. 11 nem: 2 B Várja meg a tiltási idő végét. Az intézkedésnek nincs hatása? 3 nem: 3 B A kivitelező által beszerelt üzemkapcsolón a hőszivattyút kapcsolja be. A kivitelező által beszerelt üzemkapcsolón a hőszivattyú kikapcsolt állapotban van? 4. B Ellenőrizze a ház biztosító szekrényében a hőszivattyú kismegszakítóit. Kioldott a kismegszakító? 5. B Mérje meg a hőszivattyú hálózati csatlakozó sorkapcson a feszültséget. Megvan a 230 V? 6. B Ellenőrizze a szalagkábelt és dugós csatlakozókat a csatlakozó panel és a szabályozó doboz között. Kifogástalan a kábelezés? 7. B Ellenőrizze a csatlakozó kártya vezetékpályáit. 9. tábl. Rendben vannak a vezetékpályák? Az intézkedésnek nincs hatása? 4 nem: 4 B Kapcsolja fel a kismegszakítót. Az intézkedésnek nincs hatása? 5 nem: 5 6 nem: B Ellenőrizze, szükség esetén cserélje ki a biztosító szekrény és a hálózati csatlakozó sorkapocs közötti kábelt. Az intézkedésnek nincs hatása? 6 7 nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Az intézkedésnek nincs hatása? 7 8 nem: B Cserélje ki a csatlakozó kártyát. Az intézkedésnek nincs hatása? 8

11 HU Hibaelhárítás 11 A hőszivattyú nem kezd el működni (a kompresszor nem indul) 8. B Ellenőrizze a moduláris kábelt és a dugós csatlakozókat a kijelző panel és a szabályozó doboz között. 9 nem: B Cserélje ki a moduláris kábelt. Az intézkedésnek nincs hatása? 9 Kifogástalan a kábelezés? 9. B Ellenőrizze a kijelző kártyát. 10 Kifogástalan a kijelző panel? nem: B Cserélje ki a kijelző kártyát. Az intézkedésnek nincs hatása? Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 11. B Kapcsolja be a hőszivattyút. B Cserélje ki a szabályozó dobozt. B Az 5.3 menüben kézzel indítsa el a nem: 12 kompresszort. Elindul a kompresszor? 12. B Ellenőrizze a ház biztosító szekrényében a hőszivattyú kismegszakítóit. Kioldott a kismegszakító? nem: B Ellenőrizze az indítóáram határolót, nincs-e rövidzárlat, szükség esetén cserélje ki. Az intézkedésnek nincs hatása? 13 B Ellenőrizze az indítóáram határolót, nincs-e szakadás, szükség esetén cserélje ki. Az intézkedésnek nincs hatása? Hibás a kompresszor. Cserélje ki a kompresszort. 9. tábl. Kialszik a kijelző 1. A kijelző kialszik, az áramszolgáltató vállalat tiltási ideje alatt? 2. Kioldott a hőszivattyú (96 az 1., illetve 2. ábrán) biztosító automatája? 3. B Ellenőrizze a moduláris kábelt és a dugós csatlakozókat a kijelző panel és a szabályozó doboz között. B Várja meg a tiltási idő végét. Az intézkedésnek nincs hatása? 2 nem: 2 B Kapcsolja vissza a biztosító automatát. Az intézkedésnek nincs hatása? 3 nem: 3 4 nem: B Cserélje ki a moduláris kábelt. Az intézkedésnek nincs hatása? 4 Kifogástalan a kábelezés? 4. B Ellenőrizze a kijelző kártyát. 5 Kifogástalan a kijelző panel? nem: B Cserélje ki a kijelző kártyát. Az intézkedésnek nincs hatása? 5 5. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 10. tábl.

12 12 Hibaelhárítás HU 4.5 Hibajelzés a kijelzőn A készülék aktuális üzemállapotát a hőmérséklet érzékelők és a nyomás érzékelők határozzák meg. A Rego ezekkel az adatokkal felügyeli a készülék funkcióit. Szabálytalan üzemállapotok esetén a készülék lekapcsol és a kijelzőn egy hibaüzenet jelenik meg. A különböző hibaüzenetek esetén a hibaelhárítás módját a 13. oldaltól kezdődő táblázatokban találja meg. A következő táblázat a kijelzőn megjelenő különböző hibaüzeneteket foglalja össze. Hibaüzenet Leírás oldaltól Compr. circ. Switch (kompresszor motorvédelem) HTF c-pump switch (hűtőközeg szivattyú motorvédelem) High press. switch (magas nyomás stat.) Low pressure switch (alacsony nyomás figyelő Electric anode (anód hiba) Power failure (áram kimaradás) 3-phase incorrect (fázissorrend hiba) Electrical cassette (utófűtő) Compr. superheat (Kompresszor hőmérséklet) A kompresszor motor terhelése túl nagy. 13 A sole szivattyú (hűtőközeg szivattyú) terhelése túl nagy. 14 Túl magas a kompresszorkör nyomása (nagynyomású oldal). 15 A nyomás túl alacsony a kompresszorkörben (alacsony nyomású oldal). 17 Hiba az idegenáram anódon. 18 A hőszivattyúk egy, vagy két fázison keresztül történő áramellátása. 19 Hibás a fázissorrend a talajhő szivattyú vezetékein. 19 Hiba az utófűtőben (elektromos patron). 20 Túl magas a GT6 kompresszor hőmérséklet érzékelő hőmérséklete. 20 HTF out max (hőhordozó KI max.) A talajhő szivattyú kimenetén a víz hőmérséklete magasabb mint kb. 70 C (GT8) 21 High HTF delta (delta hőhordozó magas) A GT8 és GT9 közötti hőmérséklet különbség több, mint 13 C 21 High return HP (magasabb WP visszatérő) HTF in under limit (Hűtőközeg BE min.) HTF out under limit (Hűtőközeg KI min.) A talajhő szivattyú visszatérő hőmérséklet magasabb, mint kb 57 C (GT9). A talajhő szivattyú (GT10) bemenetén alacsonyabb a sole hőmérséklet (hűtőközeg hőmérséklet), mint a 9.4 menüben beállított érték (gyári beállítás 10 C) A talajhő szivattyú (GT11) kimenetén a alacsonyabb a sole hőmérséklet (hűtőközeg hőmérséklet) alacsonyabb, mint a 9.5 menüben beállított érték (gyári beállítás 10 C) pl. Sensor return rad. (fűtőtest visszatérő érzékelő) Hiba a hőmérséklet érzékelőn tábl.

13 HU Hibaelhárítás 13 Leírás: A kompresszor motorja túl nagy terheléssel működik Riasztás nyugtázása: Állítsa vissza a motorvédelmet, nyomja meg a befejezés gombot 1. B Ellenőrizze a csatlakozás biztosítékait. Rendben vannak a biztosítékok? 2. B Mérje meg a feszültség ellátó rendszer egyes fázisai és a nulla vezeték közötti feszültséget. Minden fázison stabil a 230 V feszültség? 3. B Használati melegvíz üzemmódban mérje meg az áramerősséget a kompresszor motor fázisain. Az MB1 motorvédelem a maximális áramerősség 1,1-szeresére lett beállítva? 4. B Valamennyi kábelt ellenőrizzen le a kábel csatlakozás, a kompresszor motor és a házi biztosító szekrény között. Kifogástalan a kábelezés? 5. Hibás az MB1 motorvédelem, illetve a kompresszor relé. 6. B Mérje meg a kompresszor motor három fázisának a terhelését. 2 nem: B Javítsa meg a biztosítékot, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 2 3 nem: B A feszültség ellátási hibát villanyszerelővel, vagy az áramszolgáltató szakemberével szüntettesse meg. Még mindig megjelenik a hibaüzenet? 3 4 nem: B Az MB1 motorvédelmet a maximális áramerősség 1,1-szeresére állítsa be. Még mindig megjelenik a hibaüzenet? 4 5 nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 5 B cserélje ki az MB1 motorvédelmet, illetve a kompresszor relét. Még mindig megjelenik a hibaüzenet? 6 B Cserélje ki a kompresszort. 12. tábl. Az egyik terhelés több mint 15 % értékkel eltér az átlag terheléstől.

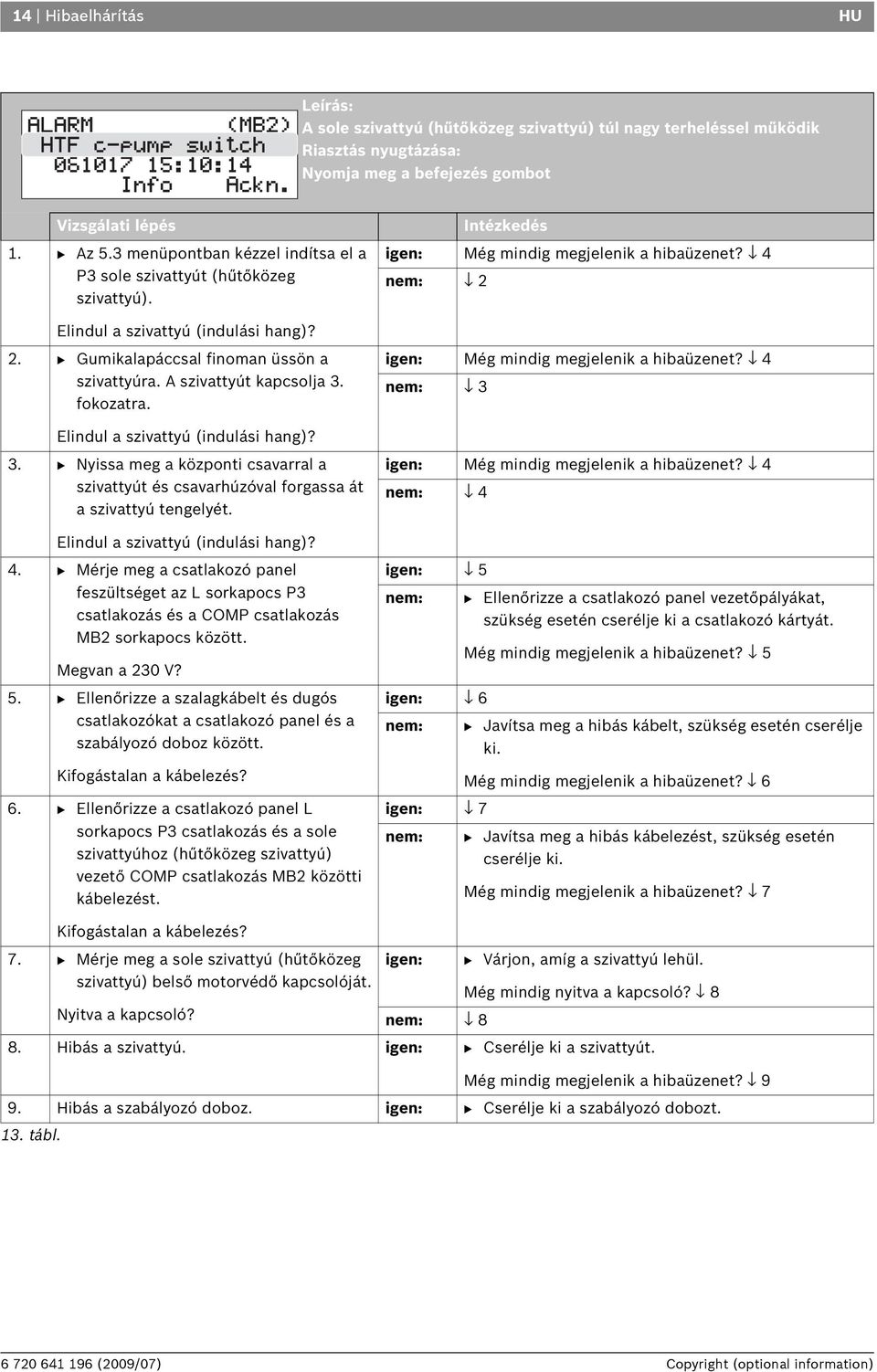

14 14 Hibaelhárítás HU Leírás: A sole szivattyú (hűtőközeg szivattyú) túl nagy terheléssel működik Riasztás nyugtázása: Nyomja meg a befejezés gombot 1. B Az 5.3 menüpontban kézzel indítsa el a P3 sole szivattyút (hűtőközeg szivattyú). Elindul a szivattyú (indulási hang)? 2. B Gumikalapáccsal finoman üssön a szivattyúra. A szivattyút kapcsolja 3. fokozatra. Elindul a szivattyú (indulási hang)? 3. B Nyissa meg a központi csavarral a szivattyút és csavarhúzóval forgassa át a szivattyú tengelyét. Elindul a szivattyú (indulási hang)? 4. B Mérje meg a csatlakozó panel feszültséget az L sorkapocs P3 csatlakozás és a COMP csatlakozás MB2 sorkapocs között. Megvan a 230 V? 5. B Ellenőrizze a szalagkábelt és dugós csatlakozókat a csatlakozó panel és a szabályozó doboz között. Kifogástalan a kábelezés? 6. B Ellenőrizze a csatlakozó panel L sorkapocs P3 csatlakozás és a sole szivattyúhoz (hűtőközeg szivattyú) vezető COMP csatlakozás MB2 közötti kábelezést. Még mindig megjelenik a hibaüzenet? 4 nem: 2 Még mindig megjelenik a hibaüzenet? 4 nem: 3 Még mindig megjelenik a hibaüzenet? 4 nem: 4 5 nem: B Ellenőrizze a csatlakozó panel vezetőpályákat, szükség esetén cserélje ki a csatlakozó kártyát. Még mindig megjelenik a hibaüzenet? 5 6 nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 6 7 nem: B Javítsa meg a hibás kábelezést, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 7 Kifogástalan a kábelezés? 7. B Mérje meg a sole szivattyú (hűtőközeg B Várjon, amíg a szivattyú lehül. szivattyú) belső motorvédő kapcsolóját. Még mindig nyitva a kapcsoló? 8 Nyitva a kapcsoló? nem: 8 8. Hibás a szivattyú. B Cserélje ki a szivattyút. Még mindig megjelenik a hibaüzenet? 9 9. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 13. tábl.

15 HU Hibaelhárítás 15 Leírás: A kompresszorkör nyomása túl magas (nagynyomású oldal) Riasztás nyugtázása: Nyomja meg a befejezés gombot. 1. B Az 5.3 menüben kézzel indítsa el a P2 fűtési szivattyút. Elindul a szivattyú (indulási hang)? 2. B Gumikalapáccsal finoman üssön a szivattyúra. A szivattyút kapcsolja 3. fokozatra. Elindul a szivattyú (indulási hang)? 3. B Nyissa meg a központi csavarral a szivattyút és csavarhúzóval forgassa át a szivattyú tengelyét. Még mindig megjelenik a hibaüzenet? 7 nem: 2 Még mindig megjelenik a hibaüzenet? 7 nem: 3 Még mindig megjelenik a hibaüzenet? 7 nem: 4 Elindul a szivattyú (indulási hang)? 4. B Mérje meg a csatlakozó panel P2 csatlakozáson lévő feszültséget az L és N sorkapcsok között. Megvan a 230 V? nem: B Cserélje ki a szivattyút. Még mindig megjelenik a hibaüzenet? 7 B Ellenőrizze a csatlakozó panel vezetőpályákat, szükség esetén cserélje ki a csatlakozó kártyát. Még mindig megjelenik a hibaüzenet? 5 5. B Ellenőrizze a szalagkábelt és dugós 6 csatlakozókat a csatlakozó panel és a szabályozó doboz között. Kifogástalan a kábelezés? nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 6 6. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 7. B Ellenőrizze a fűtőkör szennyfogó szűrőjét. 14. tábl. Eldugult a szennyeződés szűrő? Még mindig megjelenik a hibaüzenet? 7 B Szerelje ki a szűrőt és tisztítsa meg. Még mindig megjelenik a hibaüzenet? 8 nem: 8

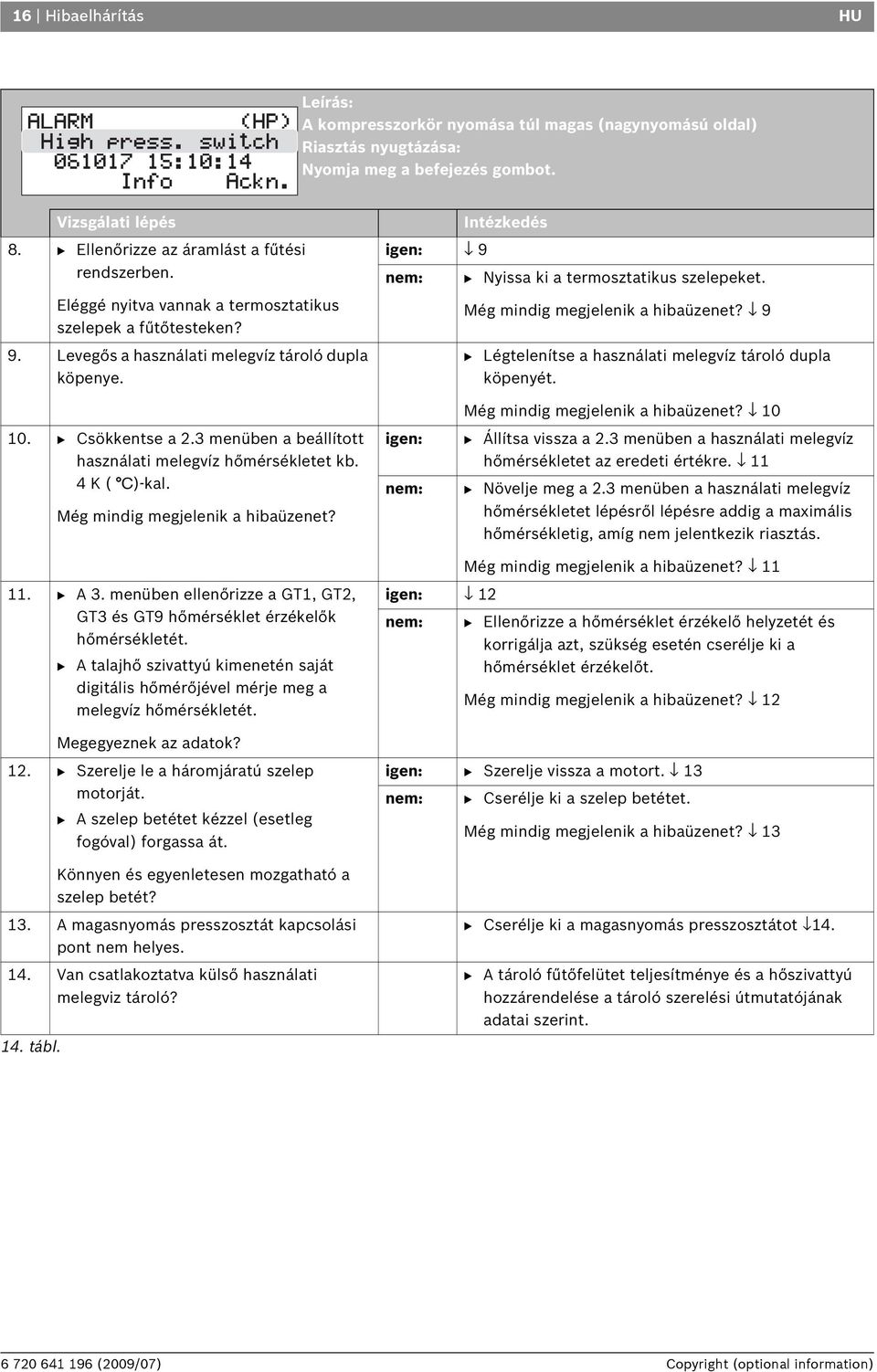

16 16 Hibaelhárítás HU Leírás: A kompresszorkör nyomása túl magas (nagynyomású oldal) Riasztás nyugtázása: Nyomja meg a befejezés gombot. 8. B Ellenőrizze az áramlást a fűtési rendszerben. Eléggé nyitva vannak a termosztatikus szelepek a fűtőtesteken? 9. Levegős a használati melegvíz tároló dupla köpenye. 9 nem: B Nyissa ki a termosztatikus szelepeket. Még mindig megjelenik a hibaüzenet? 9 B Légtelenítse a használati melegvíz tároló dupla köpenyét. 10. B Csökkentse a 2.3 menüben a beállított használati melegvíz hőmérsékletet kb. 4K ( C)-kal. Még mindig megjelenik a hibaüzenet? nem: Még mindig megjelenik a hibaüzenet? 10 B Állítsa vissza a 2.3 menüben a használati melegvíz hőmérsékletet az eredeti értékre. 11 B Növelje meg a 2.3 menüben a használati melegvíz hőmérsékletet lépésről lépésre addig a maximális hőmérsékletig, amíg nem jelentkezik riasztás. 11. B A 3. menüben ellenőrizze a GT1, GT2, GT3 és GT9 hőmérséklet érzékelők hőmérsékletét. B A talajhő szivattyú kimenetén saját digitális hőmérőjével mérje meg a melegvíz hőmérsékletét. Megegyeznek az adatok? 12. B Szerelje le a háromjáratú szelep motorját. B A szelep betétet kézzel (esetleg fogóval) forgassa át. Könnyen és egyenletesen mozgatható a szelep betét? 13. A magasnyomás presszosztát kapcsolási pont nem helyes. 14. Van csatlakoztatva külső használati melegviz tároló? 14. tábl. Még mindig megjelenik a hibaüzenet? nem: B Ellenőrizze a hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 12 B Szerelje vissza a motort. 13 nem: B Cserélje ki a szelep betétet. Még mindig megjelenik a hibaüzenet? 13 B Cserélje ki a magasnyomás presszosztátot 14. B A tároló fűtőfelütet teljesítménye és a hőszivattyú hozzárendelése a tároló szerelési útmutatójának adatai szerint.

17 HU Hibaelhárítás 17 leírás: A kompresszorkör nyomása túl alacsony (alacsony nyomású oldal) Riasztás nyugtázása: Nyomja meg a befejezés gombot 1. Nem volt hosszabb ideig üzemen kívül a talajhő szivattyú, pl. a telepítés előtt? B Nyugtázza a hibát, indítsa újra a kompresszort (az 5.6 menüben állítsa be a hőszivattyú gyors újraindítását). 2. B Az 5.3 menüpontban kézzel indítsa el a P3 sole szivattyút (hűtőközeg szivattyú). Elindul a szivattyú (indulási hang)? 3. B Gumikalapáccsal finoman üssön a szivattyúra. A szivattyút kapcsolja 3. fokozatra. Elindul a szivattyú (indulási hang)? 4. B Nyissa meg a központi csavarral a szivattyút és csavarhúzóval forgassa át a szivattyú tengelyét. Elindul a szivattyú (indulási hang)? 5. B Mérje meg a csatlakozó panel feszültséget a P3 csatlakozáson az N és az L sorkapocs között. Megvan a 230 V? 6. B Ellenőrizze a P3 csatlakozó kártya csatlakozás és a szivattyú közötti kábelezést. 15. tábl. Kifogástalan a kábelezés? Még mindig megjelenik a hibaüzenet? 2 nem: 2 Még mindig megjelenik a hibaüzenet? 10 nem: 3 Még mindig megjelenik a hibaüzenet? 10 nem: 4 Még mindig megjelenik a hibaüzenet? 10 nem: 5 6 nem: B Ellenőrizze a csatlakozó panel vezetőpályákat, szükség esetén cserélje ki a csatlakozó kártyát. Még mindig megjelenik a hibaüzenet? 6 7 nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 7

18 18 Hibaelhárítás HU leírás: A kompresszorkör nyomása túl alacsony (alacsony nyomású oldal) Riasztás nyugtázása: Nyomja meg a befejezés gombot 7. B Ellenőrizze a szalagkábelt és dugós 8 csatlakozókat a csatlakozó panel és a szabályozó doboz között. Kifogástalan a kábelezés? nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 8 8. Hibás a szivattyú. B Cserélje ki a szivattyút. Még mindig megjelenik a hibaüzenet? 9 9. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 10. B Ellenőrizze a solekör (hűtőközeg kör) 11 nyomását. Elegendő a sole (hűtőfolyadék)? nem: B Töltsön utána sole-t (hűtőfolyadékot). Még mindig megjelenik a hibaüzenet? Levegős a solekör (hűtőközeg kör). Üzem közben hallható valamilyen áramlási zaj a sole szivattyún (hűtőközeg szivattyú)? B Légtelenítse a solekört (hűtőközeg kör). Még mindig megjelenik a hibaüzenet? 12 nem: Túl alacsony a sole (hűtőfolyadék) fagyállósága. B Ellenőrizze a sole (hűtőfolyadék) fagyáspontját. nem: 13 B Állítsa be a sole (hűtőfolyadék) fagyáspontját. Még mindig megjelenik a hibaüzenet? 13 A fagyáspont 17 C és 20 C között van? 13. Kevés a hűtőközeg. A kompresszorkör kémlelőüvegén állandóan buborékokat lát? 15. tábl. B Ellenőrizze a kompresszorkör tömítettségét. B Töltsön utána hűtőközeget. Leírás: Hiba az idegenáramú anódnál (csak EHP... LW/M-készülékek) Riasztás nyugtázása: Nyomja meg a befejezés gombot. 1. A riasztás csak nagyobb vízvételezés esetén lép fel? nem: Nincs teendő. Hibás a belső használati melegvíz tároló idegenáram anódja. B Cserélje ki az idegenáram anódot Fel van töltve a tároló? B Töltse fel a tárolót vízzel. 16. tábl.

19 HU Hibaelhárítás 19 Leírás: A készülék egy vagy két fázison keresztül kap áramot Riasztás nyugtázása: A hiba elhárítása után a riasztás automatikusan törlődik. 1. B Ellenőrizze a házi fő biztosítékokat és a hőszivattyú biztosítékait. A hőszivattyú mind a három fázisán megvan a 230 V feszültség a nulla vezetékhez mérve? 2. B Ellenőrizze az áram csatlakozás sorkapcsok és a csatlakozó kártya három fázisa közötti belső kábelezést. 2 nem: B A feszültség ellátási hibát villanyszerelővel javíttassa meg. Még mindig megjelenik a hibaüzenet? 2 3 nem: B Szüntesse meg a szakadást. Még mindig megjelenik a hibaüzenet? 3 Kifogástalan a kábelezés? 3. B Ellenőrizze a csatlakozó kártya 4 vezetékpályáit. nem: B Cserélje ki a csatlakozó kártyát. Rendben vannak a vezetékpályák? Még mindig megjelenik a hibaüzenet? 4 4. B Ellenőrizze a szalagkábelt és dugós 5 csatlakozókat a csatlakozó panel és a nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje szabályozó doboz között. ki. Kifogástalan a kábelezés? Még mindig megjelenik a hibaüzenet? 5 5. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 17. tábl. Leírás: Rossz a fázissorrend a készülék vezetékén Riasztás nyugtázása: A fázissorrend korrigálása után a riasztás automatikusan törlődik. 1. Cserélje meg a két fázist az áram csatlakozáson. 18. tábl. B Kapcsolja ki a hőszivattyút a külső főkapcsolóval. B Cserélje meg a két fázist a hőszivattyú áram csatlakozásán. B Ismét kapcsolja be a hőszivattyút a külső főkapcsolón.

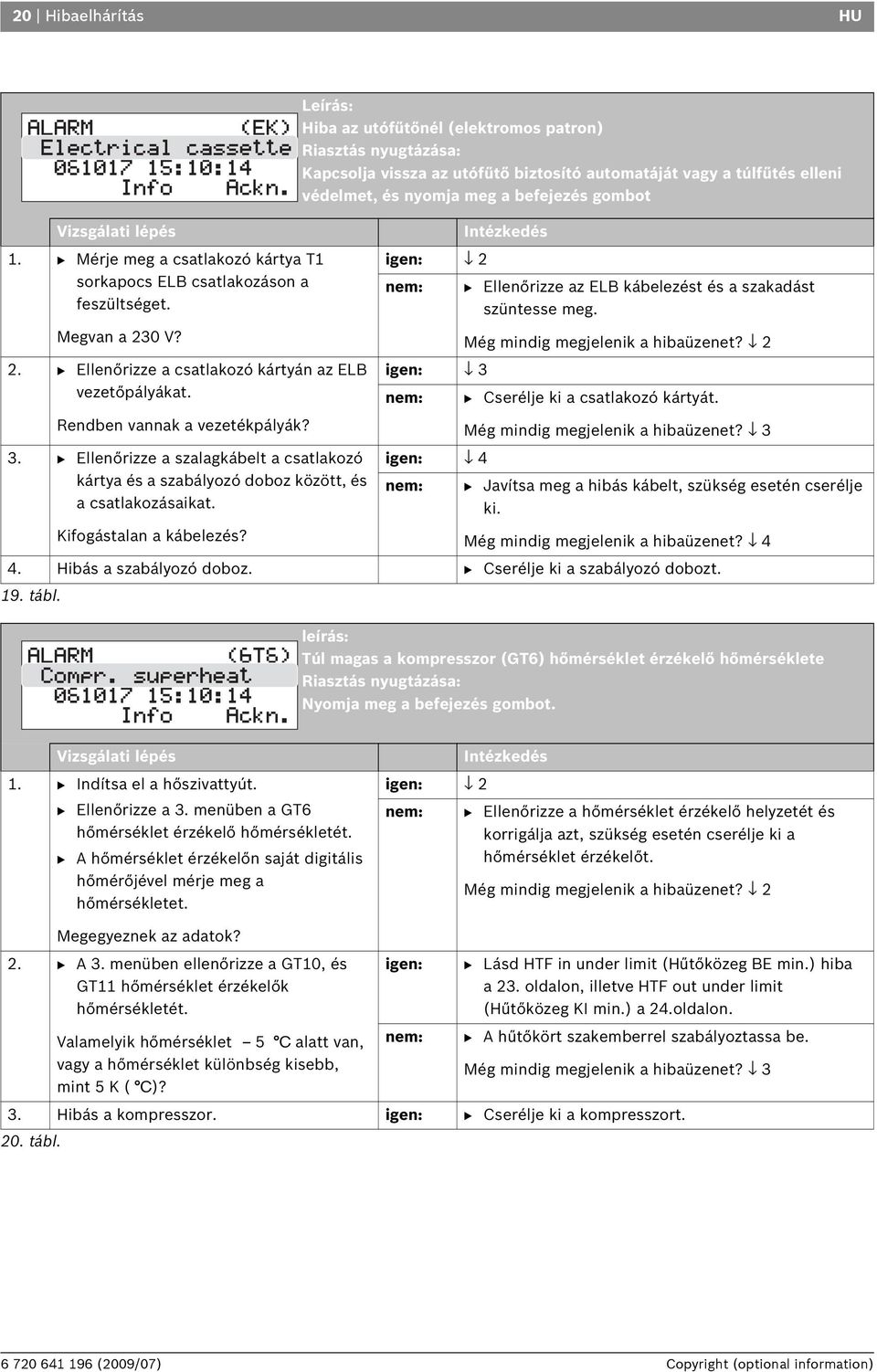

20 20 Hibaelhárítás HU Leírás: Hiba az utófűtőnél (elektromos patron) Riasztás nyugtázása: Kapcsolja vissza az utófűtő biztosító automatáját vagy a túlfűtés elleni védelmet, és nyomja meg a befejezés gombot 1. B Mérje meg a csatlakozó kártya T1 2 sorkapocs ELB csatlakozáson a feszültséget. Megvan a 230 V? nem: B Ellenőrizze az ELB kábelezést és a szakadást szüntesse meg. Még mindig megjelenik a hibaüzenet? 2 2. B Ellenőrizze a csatlakozó kártyán az ELB 3 vezetőpályákat. Rendben vannak a vezetékpályák? nem: B Cserélje ki a csatlakozó kártyát. Még mindig megjelenik a hibaüzenet? 3 3. B Ellenőrizze a szalagkábelt a csatlakozó 4 kártya és a szabályozó doboz között, és a csatlakozásaikat. Kifogástalan a kábelezés? nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 4 4. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 19. tábl. leírás: Túl magas a kompresszor (GT6) hőmérséklet érzékelő hőmérséklete Riasztás nyugtázása: Nyomja meg a befejezés gombot. 1. B Indítsa el a hőszivattyút. B Ellenőrizze a 3. menüben a GT6 hőmérséklet érzékelő hőmérsékletét. B A hőmérséklet érzékelőn saját digitális hőmérőjével mérje meg a hőmérsékletet. 2 nem: B Ellenőrizze a hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 2 Megegyeznek az adatok? 2. B A 3. menüben ellenőrizze a GT10, és GT11 hőmérséklet érzékelők hőmérsékletét. B Lásd HTF in under limit (Hűtőközeg BE min.) hiba a 23. oldalon, illetve HTF out under limit (Hűtőközeg KI min.) a 24.oldalon. Valamelyik hőmérséklet 5 C alatt van, vagy a hőmérséklet különbség kisebb, mint 5 K ( C)? nem: B A hűtőkört szakemberrel szabályoztassa be. Még mindig megjelenik a hibaüzenet? 3 3. Hibás a kompresszor. B Cserélje ki a kompresszort. 20. tábl.

21 HU Hibaelhárítás B Ellenőrizze a 3. menüben a GT8 hőmérséklet érzékelő hőmérsékletét. B A talajhő szivattyú kimenetén saját digitális hőmérőjével mérje meg a melegvíz hőmérsékletét. Megegyeznek az adatok? 2. B A talajhő szivattyút a fűtés üzemmódban indítsa el. B A 3. menüben ellenőrizze a GT8, és GT9 hőmérséklet érzékelők hőmérsékletét. A hőmérséklet különbség 6 K ( C) és 10 K ( C) között van? Leírás: A víz hőmérséklete a készülék kimenetén magasabb mint kb. 70 C (GT8) Riasztás nyugtázása: A hőmérséklet visszaesése után a riasztás automatikusan megszűnik, és a talajhő szivattyú beindul. 2 nem: B Ellenőrizze a hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 2 3 nem: B A fűtési szivattyú P2 fordulatszámát úgy állítsa be a szivattyú kapcsolón, hogy a fűtési előremenő és visszatérő közötti hőmérséklet különbség 6K ( C) és 10 K ( C) között legyen, Javaslat: 7 K ( C)... 9 K ( C). 3. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 21. tábl. Leírás: A GT8 és GT9 közötti hőmérséklet különbség több, mint 13 C Riasztás nyugtázása: A hőmérséklet különbség csökkenése után a riasztás automatikusan megszűnik és a talajhő szivattyú beindul. 1. B Ellenőrizze a fűtőkör szennyfogó szűrőjét. 2. B Ellenőrizze az áramlást a fűtési rendszerben. 3. A fűtés rendszer nem hőszivattyúk használatára készült. 22. tábl. B Szerelje ki a szűrőt és tisztítsa meg. Még mindig megjelenik a hibaüzenet? 2 B Nyissa meg a fűtőtesteken a termosztatikus szelepet. Még mindig megjelenik a hibaüzenet? 3 B Egészítse ki a fűtési rendszert megfelelő komponensekkel (puffertároló,...

22 22 Hibaelhárítás HU 1. A hibaüzenet csak alkalmanként jelenik meg (pl. hideg időben) és nincs üzemelést befolyásoló tényező? 2. A hibaüzenet csak használati melegvíz készítésénél jelentkezik? 3. B Csökkentse a 2.3 menüben a beállított használati melegvíz hőmérsékletet kb. 4K ( C)-kal. Még mindig megjelenik a hibaüzenet? 4. B Ellenőrizze a 3. menüben a GT3 illetve GT3X hőmérséklet érzékelő hőmérsékletét. B A hőmérséklet érzékelőn saját digitális hőmérőjével mérje meg a melegvíz tároló használati melegvíz hőmérsékletét. Leírás: A talajhő szivattyú visszatérő hőmérséklete magasabb mint kb. 57 C (GT9) Riasztás nyugtázása: A hőmérséklet visszaesésével a riasztás automatikusan megszűnik, és a talajhő szivattyú beindul. Nincs teendő. nem: 2 3 nem: 5 nem: B Állítsa vissza a 2.3 menüben a használati melegvíz hőmérsékletet az eredeti értékre. 4 B Növelje meg a 2.3 menüben a használati melegvíz hőmérsékletet lépésről lépésre addig a maximális hőmérsékletig, amíg nem jelentkezik riasztás. 5 nem: B Ellenőrizze a hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Megegyeznek az adatok? 5. B Szerelje le a háromjáratú szelep motorját. B A szelep betétet kézzel (esetleg fogóval) forgassa át. Könnyen és egyenletesen mozgatható a szelep betét? 6. Teljesen nyitva vannak a termosztatikus szelepek a fűtőtesteken? 7. Melegszenek a fűtőtestek, illetve a padlófűtés hurkok? B Szerelje vissza a motort. 6 nem: B Cserélje ki a szelep betétet. B Szerelje vissza a motort. Még mindig megjelenik a hibaüzenet? 6 7 nem: B Nyissa ki a termosztatikus szelepeket. Még mindig megjelenik a hibaüzenet? 7 8 nem: B Légtelenítse a fűtést. Még mindig megjelenik a hibaüzenet? 8 8. Van bypass a fűtőkörben? B Csökkentse a bypsasson az áramlást. 9. Van csatlakoztatva külső használati melegviz tároló? 10. A fűtés rendszer nem hőszivattyúk használatára készült. 23. tábl. Még mindig megjelenik a hibaüzenet? 9 nem: 9 B A tároló fűtőfelütet teljesítménye és a hőszivattyú hozzárendelése a tároló szerelési útmutatójának adatai szerint. 10 nem: 10 Egészítse ki a fűtési rendszert megfelelő komponensekkel (puffertároló,...)

23 HU Hibaelhárítás B Az 5.3 menüpontban kézzel indítsa el a P3 sole szivattyút (hűtőközeg szivattyú). B Ellenőrizze a 3. menüben a GT10 hőmérséklet érzékelő hőmérsékletét. B A talajhő szivattyú kimenetén saját digitális hőmérőjével mérje meg a melegvíz hőmérsékletét. Leírás: A készülék (GT10 bemenetének sole hőmérséklete (hűtőközeg hőmérséklet) alacsonyabb, mint a 9.4 menüben beállított érték (gyári beállítás 10 C) Riasztás nyugtázása: A hőmérséklet visszaesése után a riasztás automatikusan megszűnik, és a talajhő szivattyú beindul.. 2 nem: B Ellenőrizze a hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 2 Megegyeznek az adatok? 2. A víz/víz üzemmódban működik a hőszivattyú? 3. A 9.4 menüben beállított határ hőmérséklet magasabb, mint 3 C?) 4. A hibaüzenet rendeltetése a köztes hőcserélő fagy elleni védelme. 5. A 9.4 menüben beállított határ hőmérséklet magasabb, mint 10 C? 6. B Indítsa el a hőszivattyút. B A 3. menüben ellenőrizze a GT10 hőmérséklet érzékelő hőmérsékletét és ellenőrzésként saját digitális hőmérőjével mérje meg a hőmérsékletet. B A hűtőközegben (sole) a -15 C fagyvédelem elegendő. 3 nem: 5 B A 9.4 menüben a határ hőmérsékletet állítsa 3 Cra. Még mindig megjelenik a hibaüzenet? 4 nem: 4 A hőmérséklet emelkedése után a riasztás automatikusan megszűnik és a talajhő szivattyú üzemelni kezd. B A 9.4 menüben a határ hőmérsékletet állítsa 10 C értékre. Még mindig megjelenik a hibaüzenet? 6 nem: 6 B Ellenőrizze a hőforrásokat (talajfúrások, tápláló kutak, talaj kollektorok), szükség esetén módosítsa azokat. B Növelje meg a hűtőközegben a fagyvédelmet -15 C-ra. 24. tábl. A hőmérséklet 10 C közelében, vagy alatta van?

24 24 Hibaelhárítás HU 1. A víz/víz üzemmódban működik a hőszivattyú? 2. A 9.4 menüben beállított határ hőmérséklet magasabb, mint 0 C? Leírás: A készülék (GT11) kimenetének sole hőmérséklete (hűtőközeg hőmérséklet) alacsonyabb, mint a 9.5 menüben beállított érték (gyári beállítás 10 C) Riasztás nyugtázása: A hőmérséklet emelkedése után a riasztás automatikusan megszűnik, és a talajhő szivattyú beindul. 2 nem: 3 B A 9.5 menüben a határ hőmérsékletet állítsa 0 Cra. 3. B A hűtőközegben (sole) a 15 C fagyvédelem elegendő. A 9.5 menüben beállított határ hőmérséklet magasabb, mint 10 C? 4. B Az 5.3 menüpontban kézzel indítsa el a P3 sole szivattyút (hűtőközeg szivattyú). Elindul a szivattyú (indulási hang)? 5. B Gumikalapáccsal finoman üssön a szivattyúra. A szivattyút kapcsolja 3. fokozatra. Elindul a szivattyú (indulási hang)? 6. B Nyissa meg a központi csavarral a szivattyút és csavarhúzóval forgassa át a szivattyú tengelyét. Elindul a szivattyú (indulási hang)? 7. B Mérje meg a csatlakozó panel feszültséget az L sorkapocs P3 csatlakozás és a COMP csatlakozás MB2 sorkapocs között. Megvan a 230 V? 8. B Ellenőrizze a szalagkábelt és dugós csatlakozókat a csatlakozó panel és a szabályozó doboz között. 25. tábl. Kifogástalan a kábelezés? Még mindig megjelenik a hibaüzenet? 4 nem: 4 B A 9.5 menüben a határ hőmérsékletet állítsa 10 C értékre. B Növelje meg a hűtőközegben a fagyvédelmet 15 C-ra. Még mindig megjelenik a hibaüzenet? 4 nem: 4 Még mindig megjelenik a hibaüzenet? 13 nem: 5 Még mindig megjelenik a hibaüzenet? 13 nem: 6 Még mindig megjelenik a hibaüzenet? 13 nem: 7 8 nem: B Ellenőrizze a csatlakozó panel vezetőpályákat, szükség esetén cserélje ki a csatlakozó kártyát. Még mindig megjelenik a hibaüzenet? 8 9 nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? 9

25 HU Hibaelhárítás B Ellenőrizze a csatlakozó panel L sorkapocs P3 csatlakozás és a sole szivattyúhoz (hűtőközeg szivattyú) vezető COMP csatlakozás MB2 közötti kábelezést. Kifogástalan a kábelezés? 12 nem: B Javítsa meg a hibás kábelezést, szükség esetén cserélje ki. Még mindig megjelenik a hibaüzenet? Hibás a szivattyú. B Cserélje ki a szivattyút. 11. Elszennyeződött a szűrő a solekörben vagy már jég képződött. Még mindig megjelenik a hibaüzenet? 11 B Tisztítsa meg a szűrőt a sole körben, ellenőrizze a sole folyadék fagyvédelmét ( 15 C) Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 13. B Indítsa el a hőszivattyút. B A 3. menüben ellenőrizze a GT10 és GT11 hőmérséklet érzékelő hőmérsékletét és ellenőrzésként saját digitális hőmérőjével mérje meg a hőmérsékletet. A hőmérséklet különbségnek kb. 2 K ( C )... 5 K ( C) között kellene lennie. Javaslat: 2 K ( C )... 3 K ( C). Leírás: A készülék (GT11) kimenetének sole hőmérséklete (hűtőközeg hőmérséklet) alacsonyabb, mint a 9.5 menüben beállított érték (gyári beállítás 10 C) Riasztás nyugtázása: A hőmérséklet emelkedése után a riasztás automatikusan megszűnik, és a talajhő szivattyú beindul. nem: 14 B Lásd a HTF in under limit (Hűtőközeg BE min.) hibát a 21.oldalon. Olyan alacsony a bementi hőmérséklet, hogy a kimeneti hőmérséklet a 9.5 menüben beállított érték alá süllyed? 14. B Az 5.3 menüpontban kézzel indítsa el a P3 sole szivattyút (hűtőközeg szivattyú). B Ellenőrizze a 3. menüben a GT10 hőmérséklet érzékelő hőmérsékletét. B A talajhő szivattyú kimenetén saját digitális hőmérőjével mérje meg a melegvíz hőmérsékletét. nem: B Ellenőrizze a hőforrásokat (talajfúrások, tápláló kutak, talaj kollektorok), szükség esetén módosítsa azokat. B Ellenőrizze a hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 15 Megegyeznek az adatok? 15. B Ellenőrizze a solekör (hűtőközeg kör) nyomását. Elegendő a rendelkezésre álló sole (hűtőfolyadék)? 16. Levegős a solekör (hűtőközeg kör). Üzem közben hallható valamilyen áramlási zaj a sole szivattyún (hűtőközeg szivattyú)? 25. tábl. 16 nem: B Töltsön utána sole-t (hűtőfolyadékot). Még mindig megjelenik a hibaüzenet? 16 B Légtelenítse a solekört (hűtőközeg kört), szükség esetén töltsön utána sole folyadékot (hűtőfolyadékot).

26 26 Hibaelhárítás HU 1. B Ellenőrizze a 3. menüben a megfelelő hőmérséklet érzékelő hőmérsékletét. Leírás: Hiba a hőmérséklet érzékelőn (GT1) Riasztás nyugtázása: A hiba elhárítása után a riasztás automatikusan megszűnik, és a talajhő szivattyú beindul. Szakadás, vagy rövidzárlat az érzékelő vezetéken. A kijelzőn megjelenik valamelyik kijelzés a nem: 3 kettő közül: -- vagy ---? 2. Megjelenik a kijelzőn a --? Szakadás az érzékelő vezetéken. 2 B Ellenőrizze az érzékelő huzalozást, szüntesse meg az érzékelő vezeték szakadást. nem: Még mindig megjelenik a hibaüzenet? 3 Rövidzárlat az érzékelő vezetéken. B Ellenőrizze a huzalozást, és szüntesse meg a rövidzárlatot. 3. B Szerelje ki a megfelelő hőmérséklet érzékelőt. B Mérje meg a hőmérséklet érzékelő ellenállását, és hasonlítsa össze a névleges értékkel ( 31. tábl.). Még mindig megjelenik a hibaüzenet? 3 4 nem: B Cserélje ki a hőmérséklet érzékelőt. Még mindig megjelenik a hibaüzenet? 4 A mért értékek megegyeznek a parancsolt értékekkel? 4. B Ellenőrizze a vezetőpályákat az érzékelő B Cserélje ki az érzékelő kártyát. kártyán. Még mindig megjelenik a hibaüzenet? 5 Sérült a vezetőpálya? nem: 5 5. B Ellenőrizze a szalagkábelt és dugós 6 csatlakozókat az érzékelő kártya és a nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje szabályozó doboz között. ki. Kifogástalan a kábelezés? Még mindig megjelenik a hibaüzenet? 6 6. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 26. tábl.

27 HU Hibaelhárítás Hibásak a helyiség és a víz hőmérsékletek Túl alacsony helyiség hőmérséklet 1. Megkezdi a hőszivattyú az üzemelést? 2 nem: magas külső hőmérséklet (nyár) B Az menüben (C2 kezelői szint) a kikapcsolási hőmérsékletet a nyári üzemeléshez olyan magasan állítsa be, hogy a hőszivattyú be tudjon indulni. 2. A külső hőmérséklet magasabb mint 5 C? 27. tábl. nem: Az intézkedésnek nincs hatása? 2 B Az 1.2 Temp. fine-tune (finom hőmérséklet beállítás) menüben növelje meg a hőmérsékletet. A változtatásokat csak 1 C... 2 C értékű kis lépésekben végezze el, és várjon 24 órát. Csak ezután növelje ismét a hőmérsékletet. Az intézkedésnek nincs hatása? 3 B Az 1.1 Temperature increase/decrease (hőmérséklet +/ ) menüben növelje meg a beállított értéket. A változtatásokat csak 0,2... 0,4 értékű, kis lépésekben végezze el, és köztük várjon 24 órát. Csak ezután növelje ismét a hőmérsékletet. A szokásos beállítások padlófűtésekhez és a radiátorokhoz. Az intézkedésnek nincs hatása? 3

28 28 Hibaelhárítás HU Túl alacsony helyiség hőmérséklet 3. B A 3. menüben ellenőrizze a GT1, GT2, GT8 és GT9 hőmérséklet érzékelők, - ha van, akkor a GT4 és GT5 érzékelők is - hőmérsékletét. B A hőmérsékleteket saját digitális hőmérőjével mérje meg. A hőmérséklet érzékelő hőmérséklet értékei és az Ön által mért értékek megegyeznek? 4. Teljesen nyitva vannak a termosztatikus szelepek a fűtőtesteken? 5. Melegszenek a fűtőtestek, illetve a padlófűtés hurkok? 4 nem: B Ellenőrizze a megfelelő hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Az intézkedésnek nincs hatása? 4 5 nem: B Nyissa ki a termosztatikus szelepeket. Az intézkedésnek nincs hatása? 5 6 nem: B Légtelenítse a fűtést. Az intézkedésnek nincs hatása? 6 6. Van bypass a fűtőkörben? B Csökkentse a bypsasson az áramlást. 7. B Mérje meg a fűtőtest előremenő és visszatérő hőmérséklet különbséget. A hőmérséklet különbség nagyobb, mint kb. 3 C? 8. A fűtés rendszer nem hőszivattyúk használatára készült. 27. tábl. Az intézkedésnek nincs hatása? 7 nem: 7 8 nem: B Csökkentse a radiátoron az áramlást. Az intézkedésnek nincs hatása? 8 B Egészítse ki a fűtési rendszert megfelelő komponensekkel (radiátorok, puffertárolók,...).

29 HU Hibaelhárítás 29 Túl magas a helyiség hőmérséklet 1. A külső hőmérséklet magasabb mint 5 C? nem: B Az 1.2 Temp. fine-tune (finom hőmérséklet beállítás) menüben csökkentse a hőmérsékletet. A változtatásokat csak 1 C... 2 C értékű kis lépésekben végezze el, és várjon 24 órát. Csak ezután csökkentse ismét a hőmérsékletet. Az intézkedésnek nincs hatása? 2 B Az 1.1 Temperature increase/decrease (hőmérséklet +/ ) menüben csökkentse a beállított értéket. A változtatásokat csak 0,2... 0,4 értékű, kis lépésekben végezze el, és köztük várjon 24 órát. Csak ezután csökkentse ismét a hőmérsékletet. A szokásos beállítások padlófűtésekhez és a radiátorokhoz. 2. B A 3. menüben ellenőrizze a GT1, GT2, GT8 és GT9 hőmérséklet érzékelők, - ha van, akkor a GT4 és GT5 érzékelők is - hőmérsékletét. B A hőmérsékleteket saját digitális hőmérőjével mérje meg. A hőmérséklet érzékelő hőmérséklet értékei és az ön által mért értékek megegyeznek? 3. B Szerelje le a háromjáratú szelep motorját. B A szelep betétet kézzel (esetleg fogóval) forgassa át. Az intézkedésnek nincs hatása? 2 3 nem: B Ellenőrizze a megfelelő hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Az intézkedésnek nincs hatása? 3 B Szerelje vissza a motort. 4 nem: B Cserélje ki a szelep betétet. Könnyen és egyenletesen mozgatható a szelep betét? 4. Hibás a fűtés rendszer kialakítása. B Módosítsa a fűtés rendszert. 28. tábl.

30 30 Hibaelhárítás HU Túl alacsony a használati melegvíz hőmérséklete 1. B A 2.3 menüben (C/S szakember szint) ellenőrizze a beállított használati melegvíz hőmérsékletet. A gyári beállítás 52 C. A használíti melegvíz beállítása túl alacsony? 2. B A használati melegvíz tároló kimenetén kb. 10 percccel a hőszivattyú melegvíz ciklusa után mérje meg a melegvíz hőmérsékletét. B A 2.3 menüben (C/S szakember szint) állítsa magasabbra a használati melegvíz hőmérsékletet. Az intézkedésnek nincs hatása? 2 nem: 2 5 nem: B Vízkötlenítse a tárolót. Az intézkedésnek nincs hatása? 3 A használati melegvíz hőmérséklete 46 C C? 3. B A 3. menüben ellenőrizze a GT3, és GT9 hőmérséklet érzékelők hőmérsékletét. B A hőmérséklet érzékelőn saját digitális hőmérőjével mérje meg a hőmérsékletet. Megegyeznek az adatok? 4. A melegvíz tároló nem hőszivattyúk használatára készült. 5. B Ellenőrizze a tároló hidraulikus csatlakozásait. 4 nem: B Ellenőrizze a megfelelő hőmérséklet érzékelő helyzetét és korrigálja azt, szükség esetén cserélje ki a hőmérséklet érzékelőt. Az intézkedésnek nincs hatása? 4 B A melegvíz tárolóját cserélje le speciális hőcserélővel felszerelt modellre. B Szerelje be helyesen a használati melegvíz előremenő és visszatérő ágat. Nincs felcserélve a használati melegvíz előremenő és visszatérő ág? 6. B Ellenőrizze a házi termosztatikus keverőt. Ha egy visszacsapó szelep egy termosztatikus szelepben nem zár, akkor fennáll a meleg és hidegviz keverdés veszélye. 29. tábl. nem: Még mindig megjelenik a hibaüzenet? 6 B Cserélje ki a szelep betétet. Még mindig megjelenik a hibaüzenet? 6 B Javítsa meg, cserélje ki a termosztatikus keverőt.

31 HU Hibaelhárítás 31 Nincs használati melegvíz. 1. B Ellenőrizze az menüben az esztrich-felfűtő program beállítását. Aktivált az esztrik felfűtő program? 2. B Ellenőrizze a 3. menüben a GT3 illetve GT3X hőmérséklet érzékelő hőmérsékletét. Kijelzésre kerül a használati melegvíz hőmérséklete? B Deaktiválja az esztrich-felfűtő programot az menüben. Az intézkedésnek nincs hatása? 2 nem: 2 nem: B A 2.3 menüben (C/S szakember szint) állítsa magasabbra a használati melegvíz hőmérsékletet. Az intézkedésnek nincs hatása? 5 B Ellenőrizze, korrigálja a hőmérséklet érzékelő kábelezését. Az intézkedésnek nincs hatása? 3 3. B Az 5.13 menüben hagyja jóvá a GT3, ill. 4 GT3X hőmérséklet érzékelőket. Jóvá lehet hagyni a GT3, és GT3X nem: B Ellenőrizze, cserélje ki az érzékelő kártyát. Az intézkedésnek nincs hatása? 4 hőmérséklet érzékelőket? 4. B Ellenőrizze a szalagkábelt és dugós 5 csatlakozókat az érzékelő kártya és a szabályozó doboz között. Kifogástalan a kábelezés? nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Az intézkedésnek nincs hatása? 5 5. B Az 5.3 menüben aktiválja kézzel a 8 háromjáratú keverőszelepet. nem: 6 Indul a motor? 6. B Mérje meg a csatlakozó kártya OPEN 7 sorkapcsot a VXV csatlakozáson. Mérhető a 230V? nem: B Ellenőrizze, cserélje ki a csatlakozó kártyát. Az intézkedésnek nincs hatása? 7 7. B Ellenőrizze a szalagkábelt és dugós 8 csatlakozókat a csatlakozó panel és a szabályozó doboz között. Kifogástalan a kábelezés? nem: B Javítsa meg a hibás kábelt, szükség esetén cserélje ki. Az intézkedésnek nincs hatása? 8 8. Hibás a szabályozó doboz. B Cserélje ki a szabályozó dobozt. 30. tábl.
