1 Szerelési és szervíz utasítás Szolárszabályozó SD Logamatic SC40 Szakemberek számára A szerelés és karbantartás előtt kérjük gondosan átolvasni (04/2007) hu

2 Tartalomjegyzék Tartalomjegyzék 1 Biztonsági előírások és jelmagyarázat Általános biztonsági előírások A szimbólumok magyarázata 6 2 A termékre vonatkozó adatok EU megfelelőségi nyilatkozat Szállítási terjedelem Termékleírás Műszaki adatok 8 3 Előírások 9 4 Szerelés (csak a szakember számára) A szabályozó felszerelése a falra Háromjáratú szelep szerelése visszatérő hőmérséklet emeléséhez (opció) Hőmennyiség számláló szerelése (opció) Elektromos csatlakozás Készítse elő a kábel átvezetéseket Vezetékek csatlakoztatása T1 hidraulika - szolár használati melegvíz termelés T2 hidraulika - szolár használati melegvíz termelés kelet/nyugat szabályozással T3 hidraulika - szolár használati melegvíz termelés külső hőcserélővel T4 hidraulika - szolár használati melegvíz termelés külső hőcserélővel és kelet/nyugat szabályozással T5 hidraulika - szolár használati melegvíz termelés az előmelegített szint átrétegzésével T6 hidraulika - szolár használati melegvíz termelés kelet/nyugat szabályozással és az előmelegített szint átrétegzésével T7 hidraulika - szolár használati melegvíz az termelés előmelegített szint átrétegzésével és külső hőcserélővel T8 hidraulika - szolár használati melegvíz termelés kelet/nyugat szabályozással, az előmelegített szint átrétegzésével és külső hőcserélővel H1 hidraulika - fűtés rásegítés H2 hidraulika - fűtés rásegítés kelet/nyugat szabályozással H3 hidraulika - fűtés rásegítés külső hőcserélővel H4 hidraulika - fűtés rásegítés kelet/nyugat szabályozással és külső hőcserélővel H5 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen keresztül H6 hidraulika - fűtés rásegítés kettő tárolóval és kettő szivattyúval 30 2 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

3 Tartalomjegyzék H7 hidraulika - fűtés rásegítés kelet/nyugat szabályozással és két tárolóval váltószelepen keresztül H8 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen és külső hőcserélőn keresztül H9 hidraulika - fűtés rásegítés kettő tárolóval, külső hőcserélővel és kettő szivattyúval H10 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen keresztül, visszatérő hőmérséklet emelésére szolgáló szelep nélkül H11 hidraulika - fűtés rásegítés kelet/nyugat szabályozással, kettő tárolóval váltószelepen keresztül, visszatérő hőmérséklet emelésre szolgáló szelep nélkül H12 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen és külső hőcserélőn keresztül, visszatérő hőmérséklet emelésre szolgáló szelep nélkül H13 hidraulika - fűtés rásegítés kelet/nyugat szabályozással és kettő tárolóval váltószelepen és külső hőcserélőn keresztül, visszatérő hőmérséklet emelésre szolgáló szelep nélkül S1 hidraulika - uszoda váltószelepen keresztül S2 hidraulika - uszoda a második szivattyún keresztül S3 hidraulika - uszoda kelet/nyugat szabályozással S4 hidraulika - uszoda és fűtés rásegítés váltószelepen keresztül S5 hidraulika - fűtés rásegítés és uszoda második szivattyún keresztül S6 hidraulika - uszoda két tárolóval PC, vagy távkijelző csatlakoztatása 44 5 Kezelés A szabályozó kezelőszervei A szabályozó kezelő szintje Kijelző szint Szervíz szint (csak a szakember számára) 47 6 Üzembe helyezés (csak szakember számára) Alapbeállítások elvégzése 49 7 Szervíz szint (csak a szakember számára) A szervíz szint funkcióinak áttekintése Nyelv kiválasztása Idő beállítása Rendszer kiválasztás Választható hidraulika függő kiegészítő funkciók Beállítások Bekapcsolási hőmérséklet különbség szolárköri szivattyú fordulatszám szabályozás szolárköri szivattyú minimális teljesítménye 58 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 3

4 Tartalomjegyzék Kollektor maximális hőmérséklet Csőkollektor funkció tároló maximális hőmérséklet Double Match Flow Visszatérő hőmérséklet emelés bekapcsolási hőmérséklet különbség Visszatérő hőmérséklet emelés kikapcsolási hőmérséklet különbség Hőmennyiség számláló Glikol tartalom fogyasztó átkapcsolás tároló maximális hőmérséklet Uszoda maximális hőmérséklet Tároló átrétegzés bekapcsolási hőmérséklet különbség Tároló átrétegzés kikapcsolási hőmérséklet különbség szolárköri szivattyú fordulatszám szabályozás / lemezes hőcserélő szolárköri szivattyú minimális teljesítménye / lemezes hőcserélő Napi felfűtés Napi felfűtés időpontja Napi felfűtés cél hőmérséklete Hűtő funkció Dél-Európa funkció Külső hőcserélő jegesedés elleni védelme Rendszer üzemmód Diagnózis Funkció teszt Verzió Reset 70 8 Zavarok Zavarok a kijelzővel Képernyő kijelzés nélküli hibák 73 4 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

5 Biztonsági előírások és jelmagyarázat 1 1 Biztonsági előírások és jelmagyarázat 1.1 Általános biztonsági előírások Ehhez az utasításhoz Jelen útmutató a szolár szabályozó biztonságos és szakszerű felszereléséhez és kezeléshez szükséges fontos információkat tartalmaz. Az utasítás a szakemberek számára készült. V Az útmutatót gondossan olvassa végig és őrizze meg. V Vegye figyelembe a biztonsági útmutató előírásait, hogy megelőzze a személyi és anyagi károkat. Rendeltetésszerű használat A hőmérséklet különbség szabályozót (a továbbiakban szabályozó) csak a szolár rendszer üzemeltetéséhez megengedett környezeti feltételek közepette szabad használni ( 2.4. fejezet). A szabályozót nem szabad a szabad térben, nedves helyiségekben, vagy olyan helyiségekben használni, ahol könnyen gyúlékony gázkeverékek keletkezhetnek, vagy ilyeneket használnak. V A szolár rendszert csak rendeltetésszerűen és kifogástalan állapotban szabad használni. Elektromos csatlakozás A szabályozó megbontásával járó munkát csak villamos képzettségű szakember végezhet el. V Az elektromos csatlakoztatást villamos végzettségű szakember hajthatja végre. V Ügyeljen arra, hogy az elektromos hálózatról történő összpólusú lekapcsoláshoz egy EN szerinti leválasztó berendezés áll rendelkezésre. V A kinyitás előtt áramtalanítsa a szabályozót. Használati melegvíz hőmérséklete V A csapolási hőmérséklet max. 60 C korlátozásához: építsen be melegvíz keverőt. Szabványok és irányelvek V A készülék beszerelésre és az üzemeltetésre vonatkozó országonkénti előírásokat, irányelveket és szabványokat kérjük vegye figyelembe! Megsemmisítés V A csomagoló anyagot a környezetvédelmi szabályok betartásával semmisítse meg. V Alkatrész csere esetén: a régi alkatrészt a környezetvédelmi előírásoknak megfelelően semmisítse meg. Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 5

6 1 Biztonsági előírások és jelmagyarázat 1.2 A szimbólumok magyarázata A szövegben a biztonsági utasításokat figyelmeztető háromszöggel és szürke alnyomattal jelöltük meg. Jelzőszavak mutatják a károk csökkentése érdekében szükséges utasítások be nem tartásának következtében fellépő veszély fokozatait. A Vigyázat szó azt jelenti, hogy kisebb anyagi kár keletkezhet. A Figyelem szó azt jelenti, hogy enyhébb személyi sérülések vagy súlyos anyagi kár veszélye forog fenn. A Veszély szó azt jelenti, hogy súlyos személyi sérülésekre, különösen súlyos esetekben akár életveszélyre is számítani kell. A szövegben az utasításokat az itt látható szimbólummal jelöltük meg. Ezt a szimbólumot a szövegben egy vízszintes vonal alatt vagy felett helyeztük el. Az utasítások olyan esetekre is fontos információkkal szolgálnak, amikor az emberi élet vagy a készülékek műszaki állapota nincs veszélyben. 6 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

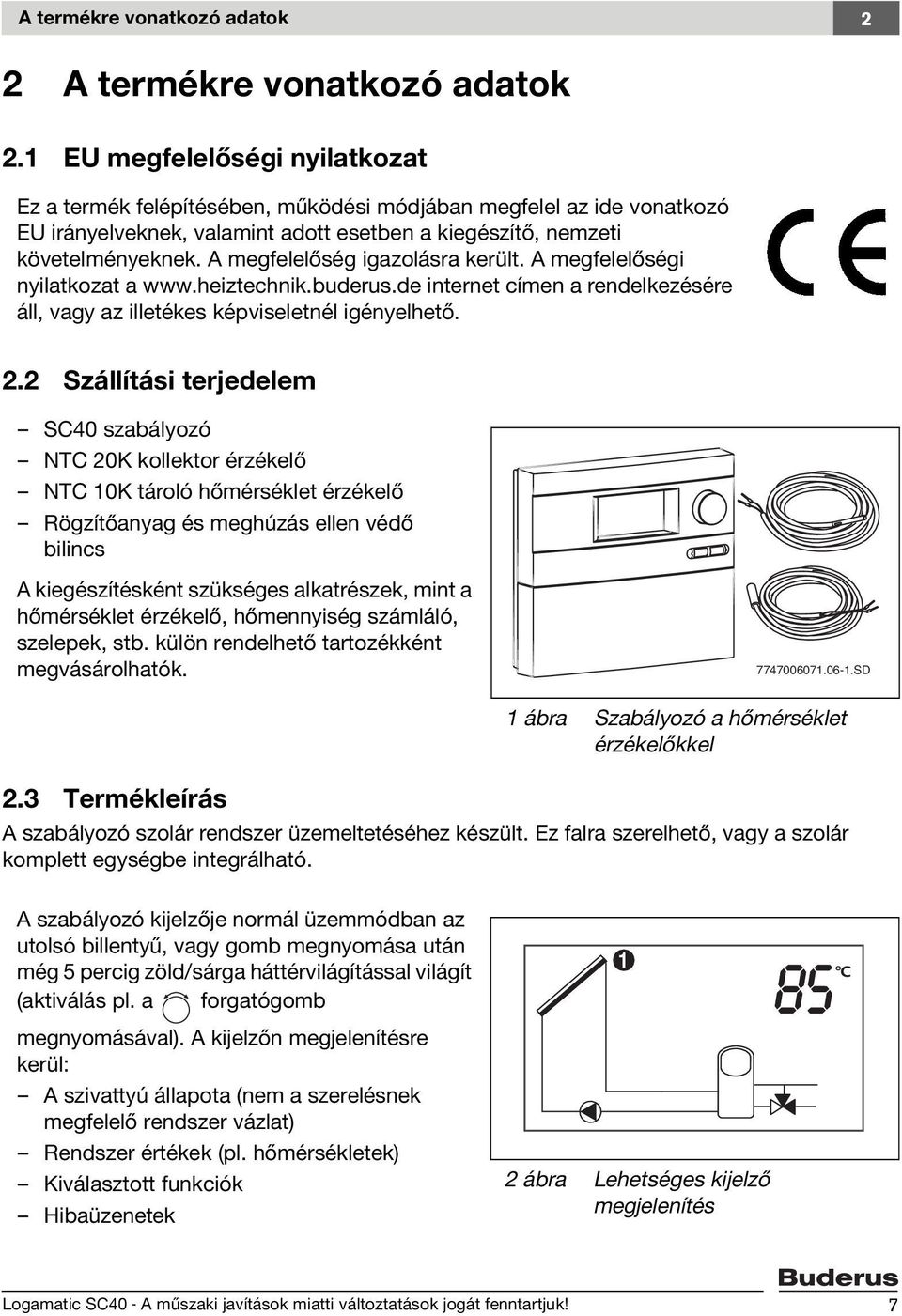

7 A termékre vonatkozó adatok 2 2 A termékre vonatkozó adatok 2.1 EU megfelelőségi nyilatkozat Ez a termék felépítésében, működési módjában megfelel az ide vonatkozó EU irányelveknek, valamint adott esetben a kiegészítő, nemzeti követelményeknek. A megfelelőség igazolásra került. A megfelelőségi nyilatkozat a internet címen a rendelkezésére áll, vagy az illetékes képviseletnél igényelhető. 2.2 Szállítási terjedelem SC40 szabályozó NTC 20K kollektor érzékelő NTC 10K tároló hőmérséklet érzékelő Rögzítőanyag és meghúzás ellen védő bilincs A kiegészítésként szükséges alkatrészek, mint a hőmérséklet érzékelő, hőmennyiség számláló, szelepek, stb. külön rendelhető tartozékként megvásárolhatók SD 2.3 Termékleírás 1 ábra Szabályozó a hőmérséklet érzékelőkkel A szabályozó szolár rendszer üzemeltetéséhez készült. Ez falra szerelhető, vagy a szolár komplett egységbe integrálható. A szabályozó kijelzője normál üzemmódban az utolsó billentyű, vagy gomb megnyomása után még 5 percig zöld/sárga háttérvilágítással világít (aktiválás pl. a forgatógomb megnyomásával). A kijelzőn megjelenítésre kerül: A szivattyú állapota (nem a szerelésnek megfelelő rendszer vázlat) Rendszer értékek (pl. hőmérsékletek) Kiválasztott funkciók Hibaüzenetek ábra Lehetséges kijelző megjelenítés Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 7

8 2 A termékre vonatkozó adatok 2.4 Műszaki adatok SC40 szabályozó Saját teljesítményfelvétel 1,8 W Védettség IP20 / DIN Csatlakozó feszültség Üzemi áramerősség 230 V AC, 50 Hz I max : 5 A maximális áramfelvétel 5 A (minden kimeneten max. 1,1 A / 1 készülék kimenetenként) Mérési tartomány - 30 C és C között Megengedett környezeti hőmérséklet Kollektor hőmérséklet érzékelő Felső tároló hőmérséklet érzékelő Méretek magasságxszélességxmélység 1. tábl. Műszaki adatok S1 hőmérséklet érzékelő (S5 2 mező esetén) NTC 20K 0 és + 50 C között NTC 20K 2,5 m hosszú kábellel NTC 10K 3 m hosszú kábellel 170 x 190 x 53 mm S2... S8 hőmérséklet érzékelő NTC10K T ( C) R (kω) T ( C) R (kω) T ( C) R (kω) T ( C) R (kω) ,4 60 4, , ,4 70 3, , , , , , , , , , , , , , , , , , , , , , , , , , tábl. A hőmérséklet érzékelő ellenállás értékei Az ellenállás értékek méréséhez a hőmérséklet érzékelőt le kell kötni a szabályozóról. 8 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

9 Előírások 3 3 Előírások A készülék megfelel az ide vonatkozó EN irányelveknek. V Tartsa be a következő irányelveket és előírásokat: A helyi áramszolgáltató vállalat rendelkezéseit és előírásait. Az iparág és a tűzoltóság rendelkezéseit és előírásait. Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 9

10 4 Szerelés (csak a szakember számára) 4 Szerelés (csak a szakember számára) 4.1 A szabályozó felszerelése a falra A szabályozót három csavarral kell a falra rögzíteni. Vigyázat: Szakszerűtlen szerelés esetén fennáll a készülék burkolat sérülésének, vagy a személyi sérülés veszélye. V A készülék hátlapját ne használja a furatok sablonjaként. V Fúrja ki a felső rögzítő furatot ( 3. ábra, 1 poz.) és a mellékelt csavart csavarja be, hogy a fej mintegy 5 mm-ig álljon ki. V A szabályozón alul található csavart lazítsa meg és vegye le a fedlapot. V A szabályozót a nyílásnál fogva akassza fel. V Az alsó rögzítő furatot ( 3.ábra, 2 poz.) rajzolja meg, majd fúrja ki a lyukakat, tegye be a tipliket, helyezze el a szabályozót és csavarrozza be az alul balra és jobbra lévő rögzítő furatokba. 1 5 mm 6 mm 166 mm 120 mm SD 3 ábra A szabályozó felszerelése a falra 1 Felső rögzítő furat 2 Alsó rögzítő furat 10 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

11 Szerelés (csak a szakember számára) Háromjáratú szelep szerelése visszatérő hőmérséklet emeléséhez (opció) A szolár rendszerben a fűtés rásegítésnél a visszatérő hőmérséklet megemeléséhez egy szelepre van szükség. A szelep a fűtés visszatérő hőmérséklettől függően a térfogatáramot vagy a puffer tárolón keresztül vezeti, vagy közvetlenül a kazánhoz jut. Háromjáratú szelep műszaki adatai maximális záró nyomás 0,55 bar (55 kpa) maximális statikus nyomás maximális átfolyási hőmérséklet 8,6 bar (860 kpa) 95 C, időlegesen 110 C KV-érték 8,2 Feszültség 230 V, 50 Hz maximális környezeti 50 C hőmérséklet 3. tábl. A háromjáratú szelep műszaki adatai és nyomás vesztesége ,1 0,2 0,3 0,4 0, SD ábra Kombitároló visszatérő hőmérséklet emelés szerelési vázlata 1 S6 felső tároló hőmérséklet érzékelő 2 Logamatic SC40 szolárszabályozó 3 S3 visszatérő hőmérséklet érzékelő RL Fűtés visszatérő RK Kazán visszatérő ág RK RL 3 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 11

12 4 Szerelés (csak a szakember számára) Figyeljen a háromjáratú szelepen lévő csatlakozási feliratra! A 4. ábrán lévő szelepen feszültségmentes állapotban az AB felől a B felé szabad az út. A beállított hőmérséklet különbség elérésekor a szelep AB-ből A-ba kapcsol. Vigyázat: Rendszerkárok a hibás szelepház miatt. V A kulcsot a csatlakozás kulcsfelületén használja, ne a házon. V A háromjáratú szelepet a visszatérőcsőben a szolár tárolótartomány, ( 4. ábra, 1. poz.) és a kazán közé szerelje fel SD 5 ábra Háromjáratú szelep (balra) és felszerelt hőmérséklet érzékelő (jobbra) A szelep állítókar funkciója Használja a MAN (kézi, 5.ábra, 2. poz.) állást a rendszer felfűtéséhez, légtelenítéséhez, leürítéséhez vagy feszültség kimaradás esetén biztonsági állásként. A "MAN" állásban a szelepkar közép állásban található. Ezáltal a közeg áramlás mindkét kifolyó csatlakozás irányában egyformán biztosított. V Az állítókart normál üzemben állítsa "AUTO" állásba ( 5. ábra, 1. poz.). Hőmérséklet érzékelő szerelése A szelepnél két hőmérséklet érzékelő található. Ezeket felső tároló hőmérséklet érzékelőként vagy tapintó érzékelőként lehet beszerelni ( 1. tábl., 8. oldal). V Az S3 hőmérséklet érzékelő ( 5. ábra, 5. poz) hővezető pasztával rendelkezik ( 5. ábra, 6. poz.). V Az S3 tartólemezes hőmérséklet érzékelőt ( 5. ábra, 4. poz.) és a feszítő rugót ( 5. ábra, 7. poz.) kb. 20 cm-re a háromjáratú szelep előtt szerelje a visszatérőcsőre. V Az S3 hőmérséklet érzékelőre tegyen legalább 20 cm-es szigetelést ( 5. ábra, 3. poz.). V Az S6 hőmérséklet érzékelőt a kijelölt helyzetben szerelje fel a tárolóra (lásd a tároló szerelési utasítását) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

13 Szerelés (csak a szakember számára) Hőmennyiség számláló szerelése (opció) A hőmennyiség számláló méri a hőmennyiséget (szolár nyereség). Szállítási terjedelem: 1. poz: ¾" vízmérő csavarzatok tömítésekkel (2 darab) együtt 2. poz: NTC 10K hőmérséklet érzékelő rögzítő anyaggal együtt (2 darab) 3. poz: térfogatáram mérő rész (1 darab) SD 6 ábra Hőmennyiség számláló Kollektorok darabszáma Néveleges térfogatáram 1-5 0,6 m³/h ,0 m³/h ,5 m³/h 4. tábl. Néveleges térfogatáram Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 13

14 4 Szerelés (csak a szakember számára) V A térfogatáram mérő részt a szolár komplett egység alá, a szolár visszatérő ágba kell beszerelni ( 7. ábra, 1. poz.). Ennek során figyeljen az áramlási irányra és a beépítés helyzetére (a számlálófej nem lehet lefelé). V A szolár visszatérő ág hőmérséklet érzékelőt ( 7. ábra, 2. poz.) rögzítse a hozzátartozó csavaros bilinccsel. A hőmérséklet érzékelő rögzítését lásd: 12.oldal, 5.ábra. V Rögzítse a szolár előremenő ág hőmérséklet érzékelőt ( 7. ábra, 3. poz.). A hőmérséklet érzékelő rögzítését lásd: 12. oldal, 5. ábra ábra A térfogatáram mérő rész és a hőmérséklet érzékelő szerelése 1 Térfogatáram mérő rész 2 Hőmérséklet érzékelő a visszatérő ágban 3 Hőmérséklet érzékelő az előremenő ágban SD A hőmennyiség számláló csak ellenőrzésre szolgál. Az EN 1434 szerinti mérés és nyereség meghatározás nem lehetséges. A hőnyereség meghatározására hitelesített, fogyasztási adatokat (vízmennyiség, fűtés hőszükséglete) tartalmazó készülék (külön rendelhető tartozék), időjárás adatok és rendszer szimuláció szükséges. V Az elektromos csatlakozást a 4.4. fejezet szerint végezze el. 14 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

15 Szerelés (csak a szakember számára) Elektromos csatlakozás Veszély: Életveszély elektromos áram miatt! V A szolár szabályozót a megbontás előtt feszültségmentesítse (230 V AC). V A kábelt biztosítsa húzásmentesítővel Készítse elő a kábel átvezetéseket. A kábelt a szereléstől függően hátulról ( 8. ábra, 4. poz.) vagy alulról ( 8. ábra, 3. poz.) lehet a készülékházba bevezetni. V Az IP 20 védelmi módozatot tartsa be a telepítés során: Csak a szükséges kábel átvezetéseket bontsa ki. A kábel átvezetést csak a szükséges mértékben bontsa ki. V Az éles peremek elkerülése érdekében a kábel átvezetést ( 8. ábra) késsel bontsa ki. V A kábelt megfelelően kell biztosítani a meghúzás ellen ( 8. ábra, 2. poz.). A meghúzás elleni védelem fordítva is szerelhető ( 8. ábra, 1. poz.) ábra A kábel átvezetése és rögzítése SD 1 Fordított meghúzás elleni védelem 2 Meghúzás elleni védelem 3 Alsó kábel átvezetés 4 Hátsó kábel átvezetés 5 2,5 AT biztosíték (2 darab) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 15

16 4 Szerelés (csak a szakember számára) Vezetékek csatlakoztatása A vezetékek csatlakoztatása során a következőkre ügyeljen: A helyi előírások, mint a földelő vezeték ellenőrzése, stb. betartása. Csak a gyártó szivattyúit, szelepeit és érzékelőit használja. A szabályozót biztosítsa a túlterhelés és a rövidzárlat ellen. Az energia ellátás a típus jelzésen lévőkkel kell, hogy megegyezzen. Lásd az 1. táblázatot a 8. oldalon is. Minden kapocsra max. egy vezetéket csatlakoztasson (max. 1,5 mm 2 ). A hőmérséklet érzékelőnél az erek polaritása tetszőleges. Az érzékelő vezetékek 100 m hosszúságig növelhetők (50 m hosszúságig = 0,75 mm 2, 100 m = 1,5 mm 2 ). Minden érzékelő vezetéket a 230 V-os vagy 400 V-os vezetéktől elválasztva kell vezetni, hogy elkerühető legyen az indukciós áthatás (legalább 100 mm). Használjon árnyékolt kisfeszültségű kábeleket azokon a helyeken, ahol várható az induktív áthatás (pl. transzformátor állomások, erősáramú kábelek, mikrohullám miatt). A 230 V csatlakozáshoz minimum a H05 VV-... (NYM...) típusú kábelt használjon. A tűzbiztonság-technikai, építési rendszabályokat nem szabad figyelmen kívül hagyni. A hidraulikai ábrán látható háromjáratú váltószelep vezeték ereit a következők szerint csatlakoztassa: barna = R, kék = N, sárga/zöld = földelés. Az és R2 kimenetekre csak szivattyú csatlakoztatható (csak ezeken a csatlakozásokon van fordulatszám szabályozás). A NYIT/ZÁR parancsra működő motoros szelepeket kiegészítéként az R3 és R5 közötti kimenetekre kell csatlakoztatni. Az egyéb célra szolgáló alkatrészek feszültség ellátására az L3 - L5 csatlakozások szolgálnak. Néhány funkció használatához (Double-Match Flow, hűtő funkció, napi felfűtés és a hőcserélő jegesedés elleni védelme) további, külön rendelhető tartozékként kapható részegységekre van szükség (szelep, hőmérséklet érzékelő) ( 9. tábl., 55. oldal). Figyelem: Rendszerkárok a széttört szivattyú miatt! V Amennyiben egy belső elektronikával rendelkező szivattyút kell csatlakoztatni, a fordulatszám szabályozást deaktiválni kell ( fejezet, 57. oldal). V A vezetékeket a kiválasztott hidraulika vázlat ( oldalak) alapján csatlakoztassa. V A munka befejezése után: a szabályozót a fedéllel és csavarral zárja le. 16 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

17 Szerelés (csak a szakember számára) T1 hidraulika - szolár használati melegvíz termelés L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R3 S1 S2 S3 S4 S7S8WMZ S1 S3 S7 S4 R3 WMZ S8 S SD 9 ábra 1. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) S1 FSK kollektor hőmérséklet érzékelő S2 Tároló alsó hőmérséklet érzékelő S3 Tároló felső hőmérséklet érzékelő (opció) S4 Tároló középső hőmérséklet érzékelő (opció) S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 17

18 4 Szerelés (csak a szakember számára) T2 hidraulika - szolár használati melegvíz termelés kelet/nyugat szabályozással L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 R3 S1 S2 S3 S4 S5 S7 S8 WMZ S1 S5 R2 S3 WMZ S8 S7 S4 S2 R SD 10 ábra 1. szolárköri szivattyú R2 2. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 Alsó tároló hőmérséklet érzékelő S3 Felső tároló hőmérséklet érzékelő (opció) S4 Tároló középső hőmérséklet érzékelő (opció) S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 18 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

19 Szerelés (csak a szakember számára) T3 hidraulika - szolár használati melegvíz termelés külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 S3 S7 S6 S4 R3 WMZ S8 R5 R2 S SD 11 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Napi felfűtés szivattyú (opció) R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő S2 Alsó tároló hőmérséklet érzékelő S3 Felső tároló hőmérséklet érzékelő (95 C -on történő kikapcsoláshoz) S4 Tároló középső hőmérséklet érzékelő (opció) S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 19

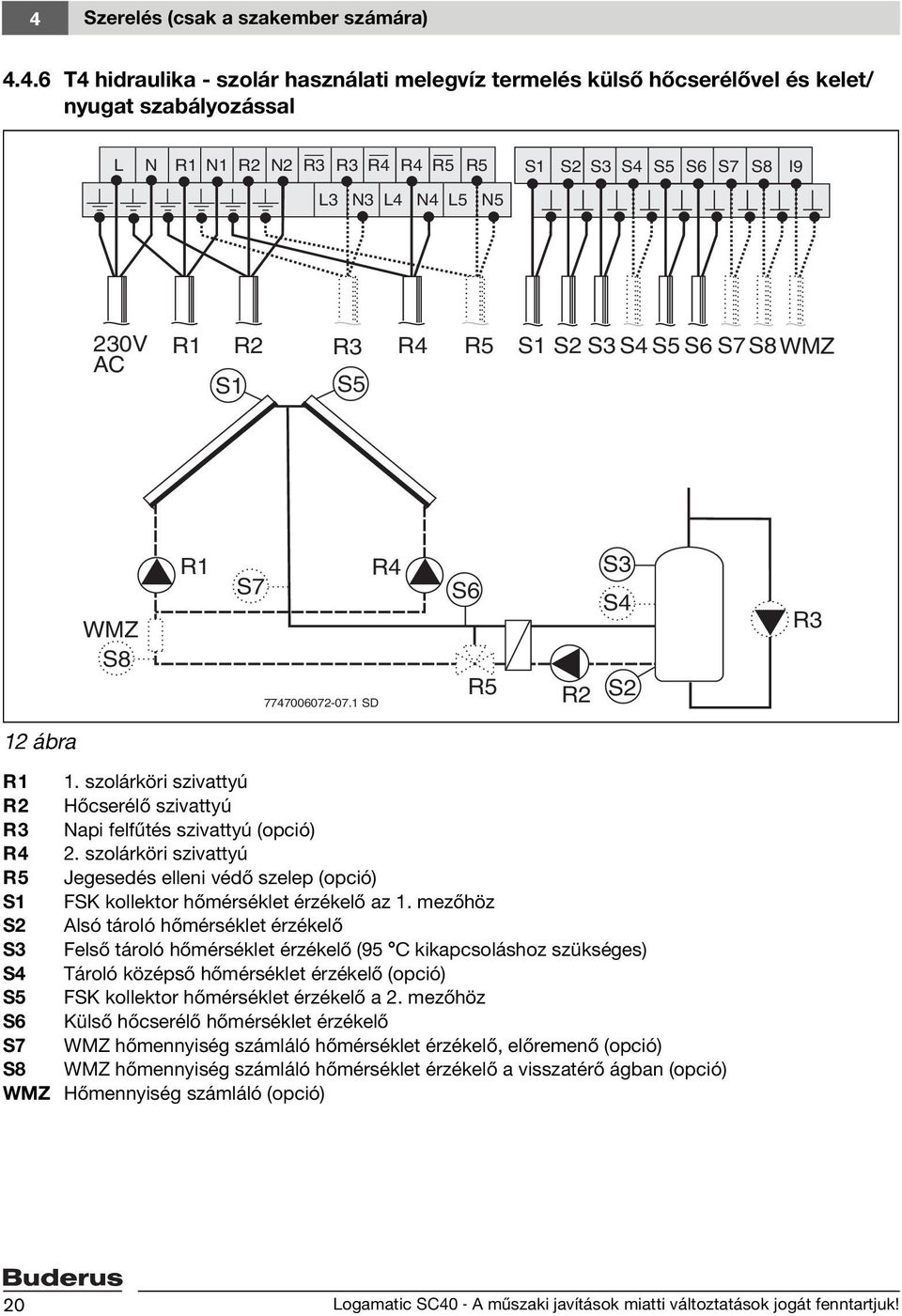

20 4 Szerelés (csak a szakember számára) T4 hidraulika - szolár használati melegvíz termelés külső hőcserélővel és kelet/ nyugat szabályozással L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S5 WMZ S8 S SD R4 S6 R5 R2 S3 S4 S2 R3 12 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Napi felfűtés szivattyú (opció) R4 2. szolárköri szivattyú R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 Alsó tároló hőmérséklet érzékelő S3 Felső tároló hőmérséklet érzékelő (95 C kikapcsoláshoz szükséges) S4 Tároló középső hőmérséklet érzékelő (opció) S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő a visszatérő ágban (opció) WMZ Hőmennyiség számláló (opció) 20 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

21 Szerelés (csak a szakember számára) T5 hidraulika - szolár használati melegvíz termelés az előmelegített szint átrétegzésével L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R3 S1 S2 S3 S4 S7S8WMZ S1 R3 S3 WMZ S8 S SD S2 S4 13 ábra 1. szolárköri szivattyú R3 Átrétegző szivattyú S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 1. tároló felső hőmérséklet érzékelő S4 2. tároló alsó hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 21

22 4 Szerelés (csak a szakember számára) T6 hidraulika - szolár használati melegvíz termelés kelet/nyugat szabályozással és az előmelegített szint átrétegzésével L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 S1 S2 S3 S4 S5 S7S8WMZ S1 S5 R3 R2 S3 WMZ S8 S SD S2 S4 14 ábra 1. szolárköri szivattyú R2 2. szolárköri szivattyú R3 Átrétegző sztivattyú S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 1. tároló alsó hőmérséklet érzékelő S3 1. tároló felső hőmérséklet érzékelő S4 2. tároló alsó hőmérséklet érzékelő S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 22 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

23 Szerelés (csak a szakember számára) T7 hidraulika - szolár használati melegvíz termelés az előmelegített szint átrétegzésével és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 R3 WMZ S8 S6 S7 R SD R2 S3 S2 S4 15 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Átrétegző szivattyú R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 1. tároló felső hőmérséklet érzékelő S4 2. tároló alsó hőmérséklet érzékelő S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 23

24 4 Szerelés (csak a szakember számára) T8 hidraulika - szolár használati melegvíz termelés kelet/nyugat szabályozással, az előmelegített szint átrétegzésével és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S5 S7 R3 R4 S6 S3 WMZ S SD R5 R2 S2 S4 16 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Átrétegző szivattyú R4 2. szolárköri szivattyú R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 1. tároló alsó hőmérséklet érzékelő S3 1. tároló felső hőmérséklet érzékelő S4 2. tároló alsó hőmérséklet érzékelő S5 FSK kollektor hőmérséklet érzékelő az 2.mezőhöz S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 24 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

25 Szerelés (csak a szakember számára) H1 hidraulika - fűtés rásegítés L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R5 S1 S2 S3 S4 S6 S7S8WMZ S1 5 S7 S4 S6 S3 WMZ S8 S2 R SD 17 ábra 1. szolárköri szivattyú R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 Tároló alsó hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Felső tároló hőmérséklet érzékelő (opció) S6 Tároló középső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 25

26 4 Szerelés (csak a szakember számára) H2 hidraulika - fűtés rásegítés kelet/nyugat szabályozással L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 S5 5 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ R2 S4 WMZ S8 S7 S6 S2 R5 S SD 18 ábra 1. szolárköri szivattyú R2 2. szolárköri szivattyú R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 Alsó tároló hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Felső tároló hőmérséklet érzékelő (opció) S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S6 Tároló középső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 26 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

27 Szerelés (csak a szakember számára) H3 hidraulika - fűtés rásegítés külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R4 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 S4 S7 S6 S3 WMZ S8 R4 R2 S2 R SD 19 ábra Szolárköri szivattyú R2 Hőcserélő szivattyú R4 Jegesedés elleni védő szelep (opció) R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 Alsó tároló hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Felső tároló hőmérséklet érzékelő (95 C-on történő kikapcsoláshoz szükséges) S6 Tároló középső hőmérséklet érzékelő S7 Külső hőcserélő hőmérséklet érzékelő (WMZ előremenő) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 27

28 4 Szerelés (csak a szakember számára) H4 hidraulika - fűtés rásegítés kelet/nyugat szabályozással és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC S1 R2 R3 S5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ WMZ S8 R SD S7 R3 R2 S4 S6 S2 R5 S3 20 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Jegesedés elleni védő szelep (opció) R4 2. szolárköri szivattyú R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 Alsó tároló hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Felső tároló hőmérséklet érzékelő (95 C kikapcsoláshoz szükséges) S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S6 Tároló középső hőmérséklet érzékelő S7 Külső hőcserélő hőmérséklet érzékelő (WMZ előremenő) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 28 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

29 Szerelés (csak a szakember számára) H5 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC S1 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S4 R3 S2 S6 S3 WMZ S8 R4 S5 R SD 21 ábra 1. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) R4 Tároló kiválasztás szelep R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 1. tároló felső hőmérséklet érzékelő (opció) S5 2. tároló alsó hőmérséklet érzékelő S6 2. tároló felső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 29

30 4 Szerelés (csak a szakember számára) H6 hidraulika - fűtés rásegítés kettő tárolóval és kettő szivattyúval L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 R3 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S4 S7 R3 WMZ S8 S2 S6 R2 S SD S5 R5 22 ábra 1. szolárköri szivattyú R2 2. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 1. tároló felső hőmérséklet érzékelő (opció) S5 2. tároló alsó hőmérséklet érzékelő S6 2. tároló felső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 30 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

31 Szerelés (csak a szakember számára) H7 hidraulika - fűtés rásegítés kelet/nyugat szabályozással és két tárolóval váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC S1 R2 S5 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 R3 S2 R2 S6 S8 S3 WMZ SD R4 S4 R5 23 ábra 1. szolárköri szivattyú R2 2. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) R4 Tároló kiválasztás szelep R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 1. tároló alsó hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 2. tároló alsó hőmérséklet érzékelő S5 FSK kollektor hőmérséklet érzékelő az 2.mezőhöz S6 2. tároló felső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 31

32 4 Szerelés (csak a szakember számára) H8 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen és külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 S1 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S2 S4 S6 S8 S3 WMZ R4 R3 R2 S5 R SD 24 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Jegesedés elleni védő szelep (opció) R4 Tároló kiválasztás szelep R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Külső hőcserélő hőmérséklet érzékelő S5 2. tároló alsó hőmérséklet érzékelő S6 2. tároló felső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 32 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

33 Szerelés (csak a szakember számára) H9 hidraulika - fűtés rásegítés kettő tárolóval, külső hőcserélővel és kettő szivattyúval L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 WMZ S8 S4 S2 S6 R4 R3 R2 S5 R5 S SD 25 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Jegesedés elleni védő szelep (opció) R4 2. szolárköri szivattyú R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Külső hőcserélő hőmérséklet érzékelő S5 2. tároló alsó hőmérséklet érzékelő S6 2. tároló felső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 33

34 4 Szerelés (csak a szakember számára) H10 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen keresztül, visszatérő hőmérséklet emelésére szolgáló szelep nélkül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R3 R4 S1 S2 S3 S4 S6 S7S8WMZ S1 S6 S7 R3 S2 S3 WMZ S8 R4 S SD 26 ábra 1. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) R4 Tároló kiválasztás szelep S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 2. tároló felső hőmérséklet érzékelő (opció) S4 2. tároló alsó hőmérséklet érzékelő S6 1. tároló felső hőmérséklet érzékelő (opció) S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 34 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

35 Szerelés (csak a szakember számára) H11 hidraulika - fűtés rásegítés kelet/nyugat szabályozással, kettő tárolóval váltószelepen keresztül, visszatérő hőmérséklet emelésre szolgáló szelep nélkül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC S1 R2 R3 S5 R4 5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S6 R3 S2 R2 S3 S8 WMZ R4 S SD 27 ábra 1. szolárköri szivattyú R2 2. szolárköri szivattyú R3 Napi felfűtés szivattyú (opció) R4 Tároló kiválasztás szelep S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 1. tároló alsó hőmérséklet érzékelő S3 2. tároló felső hőmérséklet érzékelő (opció) S4 2. tároló alsó hőmérséklet érzékelő S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S6 1. tároló felső hőmérséklet érzékelő (opció) S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 35

36 4 Szerelés (csak a szakember számára) H12 hidraulika - fűtés rásegítés kettő tárolóval váltószelepen és külső hőcserélőn keresztül, visszatérő hőmérséklet emelésre szolgáló szelep nélkül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S7 S5 R3 S8 S2 S6 S4 WMZ R4 R5 R2 S SD 28 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Napi felfűtés szivattyú (opció) R4 Tároló kiválasztás szelep R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 2. tároló alsó hőmérséklet érzékelő S4 2. tároló felső hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges) S5 1. tároló felső hőmérséklet érzékelő (opció) S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 36 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

37 Szerelés (csak a szakember számára) H13 hidraulika - fűtés rásegítés kelet/nyugat szabályozással és kettő tárolóval váltószelepen és külső hőcserélőn keresztül, visszatérő hőmérséklet emelésre szolgáló szelep nélkül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 R3 S5 R4 5 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S2 S8 R3 S6 S4 WMZ R4 R5 R2 S SD 29 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 2. szolárköri szivattyú R4 Tároló kiválasztás szelep R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 1. tároló alsó hőmérséklet érzékelő S3 2. tároló alsó hőmérséklet érzékelő S4 2. tároló felső hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges) S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 37

38 4 Szerelés (csak a szakember számára) S1 hidraulika - uszoda váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 5 S7 S4 R3 S2 S6 S3 WMZ S8 R4 R5 R SD 30 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Napi felfűtés szivattyú (opció) R4 Tároló kiválasztás szelep R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő S2 Alsó tároló hőmérséklet érzékelő S3 Uszoda hőmérséklet érzékelő S4 Tároló középső hőmérséklet érzékelő (opció) S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 38 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

39 Szerelés (csak a szakember számára) S2 hidraulika - uszoda a második szivattyún keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 S7 S4 R3 WMZ S8 S6 S2 R4 S3 R5 R SD 31 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Napi felfűtés szivattyú (opció) R4 2. szolárköri szivattyú R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő S2 Alsó tároló hőmérséklet érzékelő S3 Uszoda hőmérséklet érzékelő S4 Tároló középső hőmérséklet érzékelő (opció) S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 39

40 4 Szerelés (csak a szakember számára) S3 hidraulika - uszoda kelet/nyugat szabályozással L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC S1 R2 S5 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S4 R3 S2 S6 S3 WMZ S8 R4 R5 R SD 32 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 2. szolárköri szivattyú R4 Tároló kiválasztás szelep R5 Jegesedés elleni védő szelep (opció) S1 FSK kollektor hőmérséklet érzékelő az 1. mezőhöz S2 Alsó tároló hőmérséklet érzékelő S3 Uszoda hőmérséklet érzékelő S4 Tároló középső hőmérséklet érzékelő (opció) S5 FSK kollektor hőmérséklet érzékelő a 2. mezőhöz S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 40 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

41 Szerelés (csak a szakember számára) S4 hidraulika - uszoda és fűtés rásegítés váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 S1 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S6 S3 S2 R5 S4 S5 WMZ S8 R4 R3 R SD 33 ábra Szolárköri szivattyú R2 Hőcserélő szivattyú R3 Jegesedés elleni védő szelep (opció) R4 Tároló kiválasztás szelep R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 Alsó tároló hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Külső hőcserélő hőmérséklet érzékelő S5 Uszoda hőmérséklet érzékelő S6 Tároló középső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 41

42 4 Szerelés (csak a szakember számára) S5 hidraulika - fűtés rásegítés és uszoda második szivattyún keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 S1 R3 R4 5 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S6 S3 WMZ S8 S2 S4 R5 R4 S5 R3 R SD 34 ábra 1. szolárköri szivattyú R2 Hőcserélő szivattyú R3 Jegesedés elleni védő szelep (opció) R4 2. szolárköri szivattyú R5 Szelep a visszatérő hőmérséklet emeléshez S1 FSK kollektor hőmérséklet érzékelő S2 Alsó tároló hőmérséklet érzékelő S3 Fűtés visszatérő ág hőmérséklet érzékelő S4 Külső hőcserélő hőmérséklet érzékelő S5 Uszoda hőmérséklet érzékelő S6 Tároló középső hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) 42 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

43 Szerelés (csak a szakember számára) S6 hidraulika - uszoda két tárolóval L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 S1 S7 S4 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S2 S3 S6 S5 WMZ S8 R4 R5 R3 R SD 35 ábra Szolárköri szivattyú R2 Hőcserélő szivattyú R3 Jegesedés elleni védő szelep (opció) R4 1. tároló kiválasztás szelep R5 2. tároló kiválasztás szelep S1 FSK kollektor hőmérséklet érzékelő S2 1. tároló alsó hőmérséklet érzékelő S3 2. tároló alsó hőmérséklet érzékelő S4 1. tároló felső hőmérséklet érzékelő (opció) S5 Uszoda hőmérséklet érzékelő S6 Külső hőcserélő hőmérséklet érzékelő S7 WMZ hőmennyiség számláló hőmérséklet érzékelő, előremenő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő, visszatérő (opció) WMZ Hőmennyiség számláló (opció) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 43

44 4 Szerelés (csak a szakember számára) PC, vagy távkijelző csatlakoztatása A szabályozó az adat kiadáshoz egy RS232 szabvány interfésszel rendelkezik. A Tx és Rx jeleket a szabályozó invertálja. A csatlakozás egy négy pólusú csavaros sorkapcson keresztül történik. GND RxD TxD 12V RS ábra Test 2 Jel fogadás 3 Jel küldés 4 Nincs funkció 44 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

45 Kezelés 5 5 Kezelés V Minden dokumentumot adjon át a kezelőnek. V Magyarázza el a kezelőnek a készülék működési módját és kezelését. 5.1 A szabályozó kezelőszervei ábra Szabályozó és kijelző 1 Kijelző 2 Forgatógomb 3 Vissza-nyomógomb 4 OK-nyomógomb 5 Hőmérséklet érzékelő szimbólum 6 Hőmérséklet értékek, üzemórák stb. kijelzése 7 Szelep szimbólum (fekete = nyitva a kimenet) 8 Aktív hidraulika séma SD Kezelőszerv Forgatógomb OK-nyomógomb Szimbólum Visszanyomógomb OK Funkciók Rendszer értékek kiválasztása (kijelző szint) Funkció kiválasztás (szervíz szint) Beállítás megváltoztatása (szervíz szint) Almenü behívása (szervíz szint) Beállítás megváltoztatása (szervíz szint) Felsőbbrendű menü behívása (szervíz szint) Vissza a kollektor hőmérséklethez (kijelző szint) Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 45

46 5 Kezelés 5.2 A szabályozó kezelő szintje Kijelző szint A kijelző szinten a választó forgatógombbal a következő rendszer értékeket hívhatja le. Kijelzés Kiegészítő funkció Rendszer értékek 1 5 nélkül Hőmérséklet ( C) Kumulált üzemidő (h) Az aktuális nap üzemideje (h/d) Szivattyú fordulatszám (%) Szivattyú és szelep állapot Hőmennyiség számláló (opció) Előremenő hőmérséklet ( C) Visszatérő hőmérséklet ( C) Kumulált hőmennyiség (kwh) Az aktuális nap hőmennyisége (kwh/d) 5 4 Lemezes hőcserélő jegesedés elleni védelme Előremenő hőmérséklet ( C) Kumulált üzemidő (h) Az aktuális nap üzemideje (h/d) További funkciók Dél-európai funció Aktivált funkciók 5. tábl. Rendszer értékek áttekintése Megmutatja a további aktivált kiegészítő funkciókat. Lehetséges kijelzés (a kijelző villog, ha a funkció aktív): Double Match Flow Csőkollektor funkció Dél-Európa funkció Napi felfűtés Hűtő funkció 46 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

47 Kezelés 5 Állapotjelzés Tároló maximális hőmérséklet max. 4 A tároló maximális hőmérséklet akkor kerül kijelzésre, ha a hőmérséklet meghaladta a beállított határértékeket. min. 1 5 Kollektor minimális hőmérséklet A kollektor minimális hőmérséklet akkor kerül kijelzésre, ha a hőmérséklet 20 C határérték alá süllyed. max. 1 5 Kollektor maximális hőmérséklet A kollektor maximális hőmérséklet akkor kerül kijelzésre, ha a hőmérséklet meghaladta a beállított határértéket. 6. tábl. Állapotjelzések Szervíz szint (csak a szakember számára) A szabályozó szervíz szintjében a kiegészítő funkciókat és a rendszer sémákat lehet kiválasztani. A szabályozást a szolár rendszer tulajdonságaihoz kell illeszteni. A szervíz szint funkció áttekintését az 50. oldalon találja meg. Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 47

48 6 Üzembe helyezés (csak szakember számára) 6 Üzembe helyezés (csak szakember számára) Figyelem: A száraz futás miatt szivattyú károk keletkezhetnek! V Győződjön meg róla, hogy a szolárkört szolár folyadékkal feltöltötte-e ( Szolár komplett egység szerelési és karbantartási utasítása) V A szolár rendszer üzembe helyezésekor vegye figyelembe a szolár komplett egység, a szolártároló és a kollektorok műszaki dokumentációit. V A szolár rendszert csak akkor helyezze üzembe, ha valamennyi szivattyú és szelep rendeltetésének megfelelően működik! Figyelem: Az üzembe helyezés során a fagyott víz, vagy a szolárkörben keletkező gőz kárt okozhat a berendezésben! V Üzembe helyezés során óvjuk a kollektorokat a napsugárzástól. V A szolár rendszert fagypont alatt ne helyezze üzembe. A szolár komplett egységgel kapcsolatban a következő munkafázisokat tartsa be: V Ellenőrizze a rendszer légtelenítését. V Ellenőrizze és állítsa be az átfolyási mennyiséget. V A szabályozó beállításait rögzítse az üzembe helyezési és karbantartási jegyzőkönyvben ( A szolár komplett egység szerelési és karbantartási útmutatója). Figyelem: Rendszerkárok a hibásan beállított üzemmód miatt! Az áramellátás beszerelésekor a nem kívánt szivattyú indítás elkerülése érdekében a szabályozón gyárilag az állandó ki állás került beállításra. V A szabályozó normál üzemmódjához kapcsoljon auto állásba.( 7.6. fejezet, 68. oldal) 48 Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk!

49 Üzembe helyezés (csak szakember számára) Alapbeállítások elvégzése A szabályozó telepítése után a használt nyelv és az idő kerülnek lekérdezésre. V Adja meg a nyelvet és az időt, mielőtt folytatná az üzembe helyezést. NYELV V A OK nyomógombot tartsa lenyomva és a forgatógombbal válassza ki a kívánt nyelvet. magyar V A beállítás tárolása: az OK nyomógombot engedje fel. Idő V A forgatógombbal válassza ki az órák beállítása pontot. Beállított órák 12:00 h Idő Beállított percek 12:00 h V A OK nyomógombot tartsa lenyomva és a forgatógombbal válassza ki az órákat. V A beállítás tárolása: a OK nyomógombot engedje fel. V A forgatógombbal válassza ki a percek beállítása pontot. V A OK nyomógombot tartsa lenyomva és a forgatógombbal válassza ki a perceket. V A beállítás tárolása: a OK nyomógombot engedje fel. 1 5 A forgatógomb elforgatásával váltson a kijelző szintre. Az utólagos változtatásokat a szervíz szintben a beállítások alatt teheti meg. 7. tábl. Alapbeállítások elvégzése telepítés után Logamatic SC40 - A műszaki javítások miatti változtatások jogát fenntartjuk! 49
