1 SD Szolárszabályozó -sol 300 Szerelési és szervíz utasítás HU

2 2 Tartalomjegyzék HU Tartalomjegyzék Tartalomjegyzék 2 1 iztonsági előírások és jelmagyarázat Általános biztonsági előírások A szimbólumok magyarázata 6 2 A termékre vonatkozó adatok EU konformitási nyilatkozat Szállítási terjedelem Termékleírás Műszaki adatok 8 3 Előírások 9 4 Szerelés (csak a szakember számára) A szabályzó felszerelése a falra A háromjáratú DWU szelep (opció) szerelése A működés leírása Műszaki adatok Szerelés elv Fűtési visszatérő hőmérsékletének megemeléséhez Szerelés tároló kiválasztás funkciónál Hőmennyiség számláló szerelése (opció) 14 5 Elektromos csatlakozás (csak szakember számára) Kábel átvezetés előkészítése Vezetékek csatlakoztatása A hidraulikák megnevezése példa példa Szabvány rendszerek hidraulikái hidraulika - szolár használati melegvíz felmelegítés A hidraulika - szolár használati melegvíz felmelegítés kettő kollektor mezővel hidraulika - szolár használati melegvíz felmelegítés áttöltő rendszerrel A hidraulika - szolár használati melegvíz felmelegítés kettő kollektor mezővel és áttöltő rendszerrel C p-p hidraulika - szolár használati melegvíz felmelegítés két tárolóval a 2. szivattyún keresztül C p-v hidraulika - szolár használati melegvíz felmelegítés két tárolóval szivattyún keresztül AC p-v hidraulika - szolár használati melegvíz felmelegítés kettő kollektor mezővel és kettő tárolóval szelepeken keresztül D hidraulika - szolár használati melegvíz felmelegítés külső hőcserélővel AD hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel és külső hőcserélővel D hidraulika - szolár használati melegvíz felmelegítés áttöltő rendszerrel és külső hőcserélővel AD hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel, áttöltő rendszerrel és külső hőcserélővel CD p-p hidraulika - szolár használati melegvíz felmelegítés két tárolóval a 2. szivattyún és külső hőcserélőn keresztül 29

3 HU Tartalomjegyzék CD p-p hidraulika - szolár használati melegvíz felmelegítés uszodával és külső hőcserélővel a 2. szivattyún keresztül CD p-v hidraulika - szolár használati melegvíz felmelegítés két tárolóval szivattyún és külső hőcserélőn keresztül CD p-v hidraulika - szolár használati melegvíz felmelegítés uszodával szivattyún és külső hőcserélőn keresztül ACD p-v hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel, két tárolóval szivattyún és külső hőcserélőn keresztül ACD p-v hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel és uszodával (szelepen keresztül) és külső hőcserélővel Hidraulika a fűtés rásegítéshez hidraulika - fűtés rásegítés A hidraulika - fűtés rásegítés a 2. kollektor mezővel C p-p hidraulika - fűtés rásegítés kettő tárolóval és kettő szivattyúval C p-v hidraulika - fűtés rásegítés kettő tárolóval szivattyún keresztül AC p-v hidraulika - fűtés rásegítés 2. kollektor mezővel, kettő tárolóval szivattyún keresztül CD p-p hidraulika - fűtés rásegítés kettő tárolóval kettő szivattyún, külső hőcserélőn keresztül CD p-v hidraulika - fűtés rásegítés kettő tárolóval szivattyún és külső hőcserélőn keresztül CD p-p hidraulika - fűtés rásegítés és uszoda második szivattyún, külső hőcserélőn keresztül CD p-v hidraulika - fűtés rásegítés és uszoda szivattyún, külső hőcserélőn keresztül CD p-v-v hidraulika - fűtés rásegítés uszodával kettő tárolóval, szivattyún, külső hőcserélőn keresztül PC, vagy távkijelző csatlakoztatása 45 6 Kezelés A szabályozó kezelő elemei A szabályozó kezelő szintje Kijelző szint Főmenü Szakértők menüje (csak a szakember számára) 48 7 Üzembehelyezés (csak szakember számára) Üzembehelyezés előtt ok elvégzése 50 8 Főmenü 51 9 Szakértők menüje (csak a szakember számára) Szakértő menü funkciós áttekintése Nyelv kiválasztása Idő beállítása Rendszer konfiguráció Alaprendszer megváltoztatása Hidraulika megváltoztatása Választható hidraulika függő kiegészítő funkciók eállítások ekapcsolási hőmérséklet különbség SP szivattyú Kikapcsolási hőmérséklet különbség SP szivattyú Maximális kollektor hőmérséklet Minimális kollektor hőmérséklet SP szivattyú fordulatszám szabályozás 58

4 4 Tartalomjegyzék HU SP szivattyú moduláció Kollektor típus SP szivattyú üzemmód Visszatérő szabályozó szelep bekapcsolási hőmérséklet különbség Visszatérő szabályozó szelep kikapcsolási hőmérséklet különbség Visszatérő szabályzó szelep üzemmód PA szivattyú fordulatszám szabályozás PA szivattyú moduláció PA szivattyú üzemmód P szivattyú bekapcsolási hőmérséklet különbség P szivattyú kikapcsolási hőmérséklet különbség P szivattyú üzemmód A fogyasztó feltöltése PC szivattyú fordulatszám szabályozás PC szivattyú moduláció PC szivattyú/dwuc szelep üzemmód DWU3 szelep üzemmód PD szivattyú fordulatszám szabályozás PD szivattyú szivattyú moduláció Külső hőcserélő jegesedés elleni védelme Tároló hőmérséklet határolás fent PD szivattyú üzemmód Jegesedés védelem szelep üzemmód Termikus fertőtlenítés Termikus fertőtlenítés cél hőmérséklete Termikus fertőtlenítés ideje PE szivattyú üzemmód Hőmennyiség számláló Glikol tartalom Energiatömeg visszaállítás Hűtő funkció Dél-Európa funkció Dél Európa bekapcsolási hőmérséklet Dél-Európa funkció kikapcsolási hőmérséklet Szolár rendszer indítása Visszaállítás Zavarok Hibák a képernyős kijelzővel Képernyő kijelzés nélküli hibák 73

5 HU iztonsági előírások és jelmagyarázat 5 1 iztonsági előírások és jelmagyarázat 1.1 Általános biztonsági előírások Ehhez az utasításhoz Jelen útmutató a szolár szabályozó biztonságos és szakszerű felszereléséhez és kezeléshez szükséges fontos információkat tartalmaz. Az utasítás a szakemberek számára készült. Az útmutatót gondossan olvassa végig és őrizze meg. Vegye figyelembe a biztonsági útmutató előírásait, hogy megelőzze a személyi és anyagi károkat. Rendeltetésszerű használat A szolár szabályozót (a továbbiakban szabályozó) csak a szolár rendszer üzemeltetéséhez megengedett környezeti feltételek közepette szabad használni ( 2.4 fejezet). A szabályozót nem szabad a szabad térben, nedves helyiségekben, vagy olyan helyiségekben használni, ahol könnyen gyúlékony gázkeverékek keletkezhetnek, vagy ilyeneket használnak. A szolár rendszert csak rendeltetésszerűen és működőképes állapotban szabad használni. Elektromos csatlakozás A szabályozó megbontásával járó munkát csak elektromos képzettségű szakember végezhet el. Az elektromos csatlakoztatást elektromos végzettségű szakember hajthatja végre. Ügyeljen arra, hogy az EN elöírás szerint áramtalanító kapcsoló áljon rendelkezésre. A szabályozót a kinyitás előtt feszültségmentesítse. Melegvíz hőmérséklete A csapolási hőmérséklet max. 60 C korlátozásához: építsen be melegvíz keverőt. Szabványok és irányelvek A készülék beszerelésére és üzelmetetésére vonatkozó országonkénti előírásokat, irányelveket és szabványokat kérjük vegye figyelembe! Hulladékkezelés A csomagoló anyagot a környezetvédelmi szabályok betartásával semmisítse meg. Alkatrész csere esetén: a régi alkatrészt a környezetvédelmi előírásoknak megfelelően semmisítse meg.

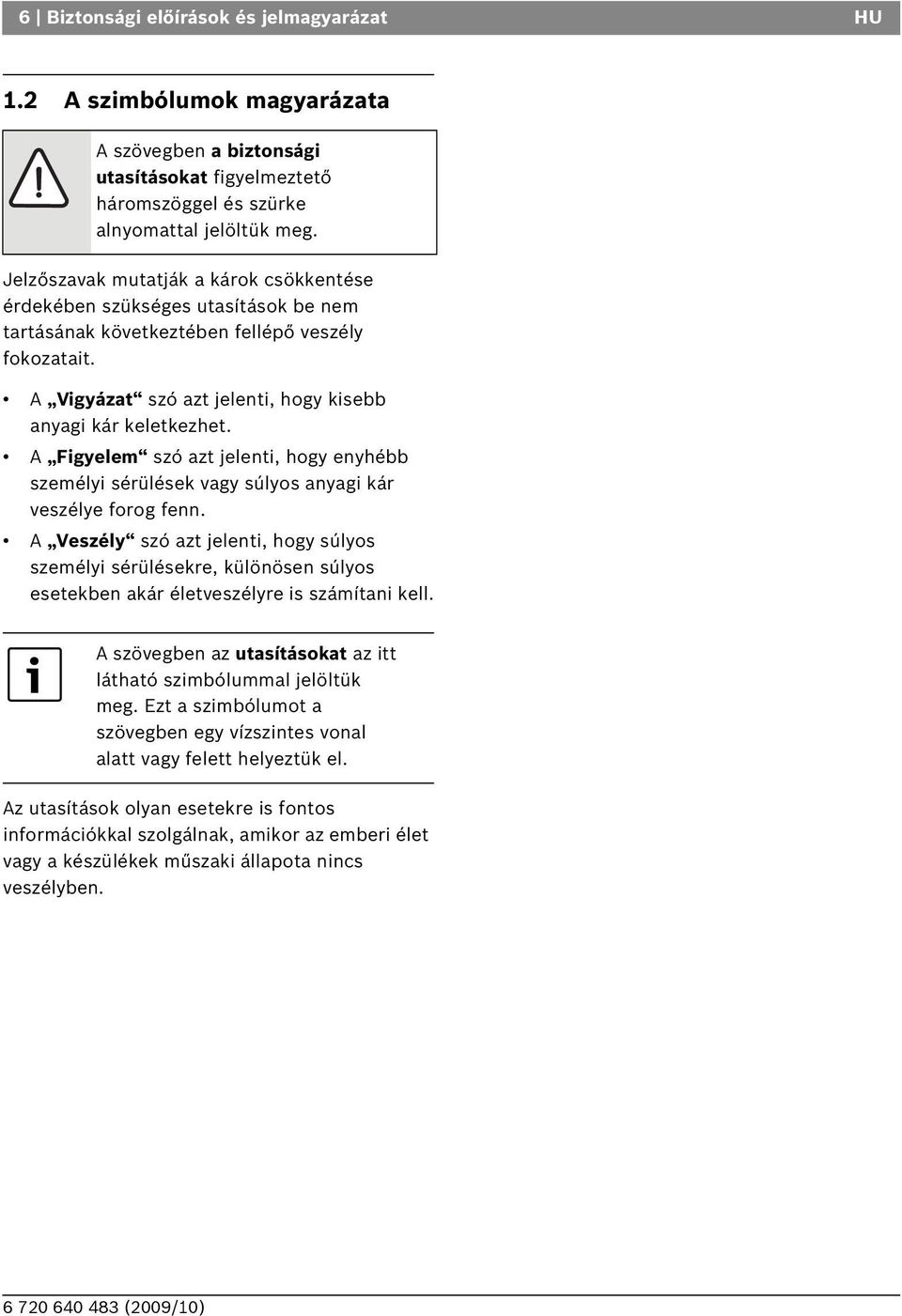

6 6 iztonsági előírások és jelmagyarázat HU 1.2 A szimbólumok magyarázata A szövegben a biztonsági utasításokat figyelmeztető háromszöggel és szürke alnyomattal jelöltük meg. Jelzőszavak mutatják a károk csökkentése érdekében szükséges utasítások be nem tartásának következtében fellépő veszély fokozatait. A Vigyázat szó azt jelenti, hogy kisebb anyagi kár keletkezhet. A Figyelem szó azt jelenti, hogy enyhébb személyi sérülések vagy súlyos anyagi kár veszélye forog fenn. A Veszély szó azt jelenti, hogy súlyos személyi sérülésekre, különösen súlyos esetekben akár életveszélyre is számítani kell. A szövegben az utasításokat az itt látható szimbólummal jelöltük meg. Ezt a szimbólumot a szövegben egy vízszintes vonal alatt vagy felett helyeztük el. Az utasítások olyan esetekre is fontos információkkal szolgálnak, amikor az emberi élet vagy a készülékek műszaki állapota nincs veszélyben.

7 HU A termékre vonatkozó adatok 7 2 A termékre vonatkozó adatok 2.1 EU konformitási nyilatkozat Ez a termék felépítésében, működésimódjában megfelel az ide vonatkozó EU irányelveknek, valamint adott esetben a kiegészítő, nemzeti követelményeknek. A megfelelőség igazolásra került. 2.2 Szállítási terjedelem 2.3 Termékleírás A szabályozó szolár rendszer üzemeléséhez készült. Ez falra szerelhető, vagy a szolárállomásba integrálható. A szabályozó kijelzője normál üzemmódban az utolsó billentyű, vagy gomb megnyomása után még 5 percig zöld/sárga háttérvilágítással világít (pl. a ok választógomb megegnyomással történő aktiválása). A kijelzőn megjelenítésre kerül: Szivattyú és szelep állapot (egyszerűsített, nem szereléshez készített rendszer vázlat) erendezés ek (pl. hőmérsékletek) Kiválasztott funkciók Hibaüzenetek SD 1. ábra Hőmérséklet érzékelős szabályzó 1 5 Szabályozó -sol 300 NTC 20K kollektor hőmérséklet érzékelő NTC 10K tárolóhőmérséklet érzékelő Rögzítőanyag és húzás tehermentesítő lapok A kiegészítésként szükséges alkatrészek, mint a hőmérséklet érzékelő, hőmennyiség számláló, szelepek tartozékként megvásárolhatók. 2. ábra Lehetséges kijelző megjelenítés

8 8 A termékre vonatkozó adatok HU 2.4 Műszaki adatok Szabályozó -sol 300 Saját teljesítményfelvétel 1,8 W Védettség IP20 / DIN Csatlakozó feszültség Üzemi áramerősség Maximális áramfelvétel Mérési Megengedett környezeti hőmérséklet Kollektor hőmérséklet érzékelő Tároló hőmérséklet érzékelő Méretek magasság x szélesség x mélység 230 V AC, 50 Hz I max : 5 A 5 A (minden kimeneten max. 1,1 A / 1 készülék kimenetenként) - 30 C és C között 0 és + 50 C között NTC 20K 2,5 méter hosszú kábellel NTC 10K 3 m hosszú kábellel 170 x 190 x 53 mm 1. tábl. Műszaki adatok S1 hőmérséklet érzékelő (S5 2 mező esetén): NTC 20K S2... S8 hőmérséklet érzékelő: NTC 10K T ( C) R (k Ω) T ( C) R (k Ω) T ( C) R (k Ω) T ( C) R (k Ω) ,4 60 4, , ,4 70 3, , , , , , , , , , , , , , , , , , , , , , , tábl. A hőmérséklet érzékelő ellenállás ei Az ellenállás ek méréséhez a hőmérséklet érzékelőt le kell csatolni a szabályzóról.

9 HU Előírások 9 3 Előírások A készülék megfelel az ide vonatkozó EN irányelveknek. Tartsa be a következő irányelveket és előírásokat: A helyi áramszolgáltató vállalat rendelkezéseit és előírásait Az iparág és a tűzoltóság rendelkezéseit és előírásait

10 10 Szerelés (csak a szakember számára) HU 4 Szerelés (csak a szakember számára) 4.1 A szabályzó felszerelése a falra A szabályzót három csavarral rögzítjük a falra. VIGYÁZAT: Szakszerűtlen szerelés esetén fennáll a készülékház sérülésének, vagy a személyi sérülés veszélye. A készülék hátlapját ne használja a furatok sablonjaként. Fúrja ki a felső rögzítő furatot ( 3. ábra, [1]) és a mellékelt csavart csavarja be, hogy a fej mintegy 5 mm-ig álljon ki. A szabályozó alján lévő csavart lazítsa meg és húzza le a fedelet. A szabályozót akassza fel a készülékházon lévő mélyedésnél fogva..az alsó rögzítő furatot ( 3. ábra, [2]) rajzolja meg, majd fúrja ki a lyukakat, és tegye be a dübeleket. Helyezze el a szabályzót és csavarrozza be az alul balra és jobbra lévő rögzítőfuratokba. 1 5 mm 6 mm 166 mm 120 mm SD 3. ábra A szabályozó felszerelése a falra 1 Felső rögzítő furat 2 Alsó rögzítő furat

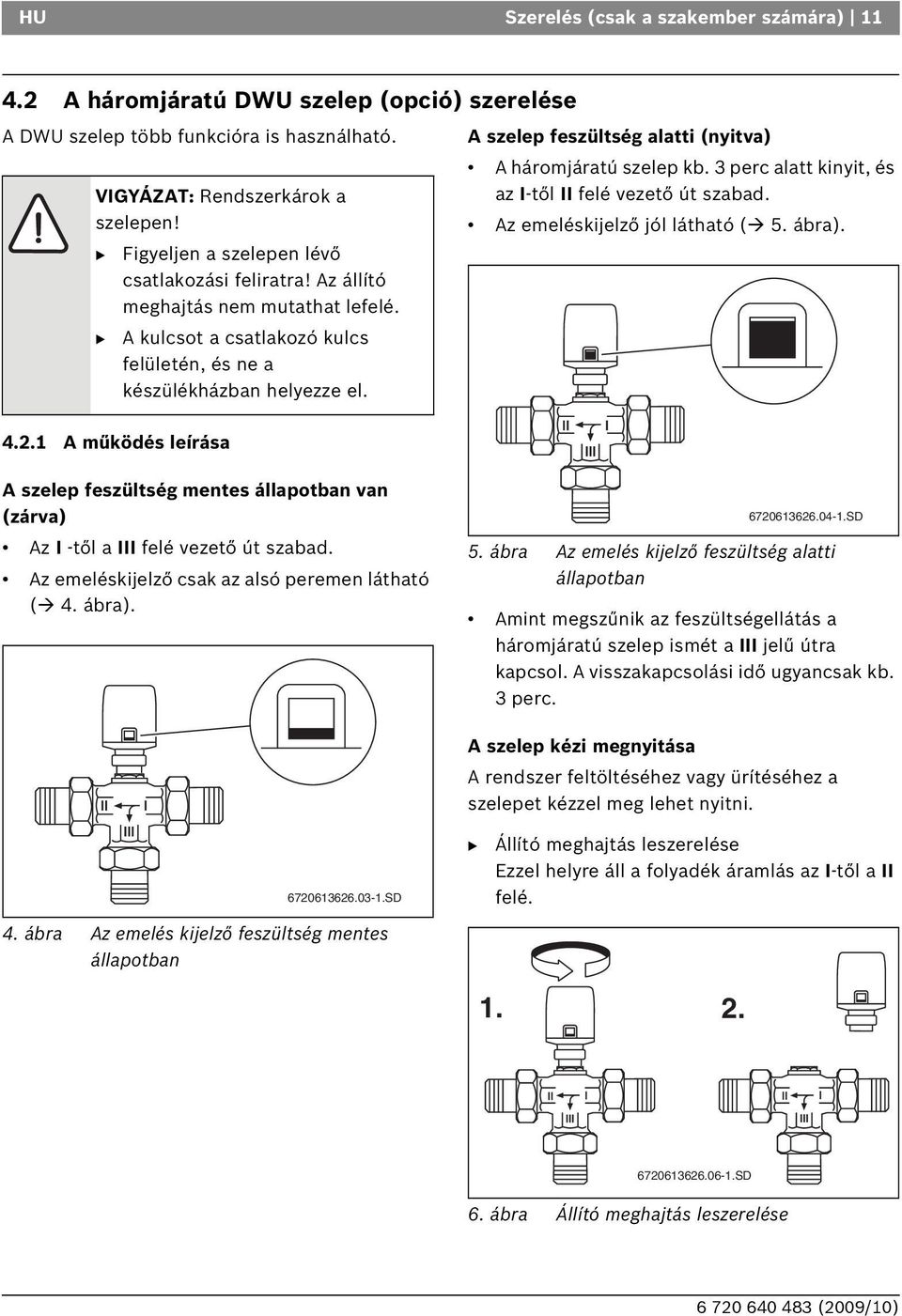

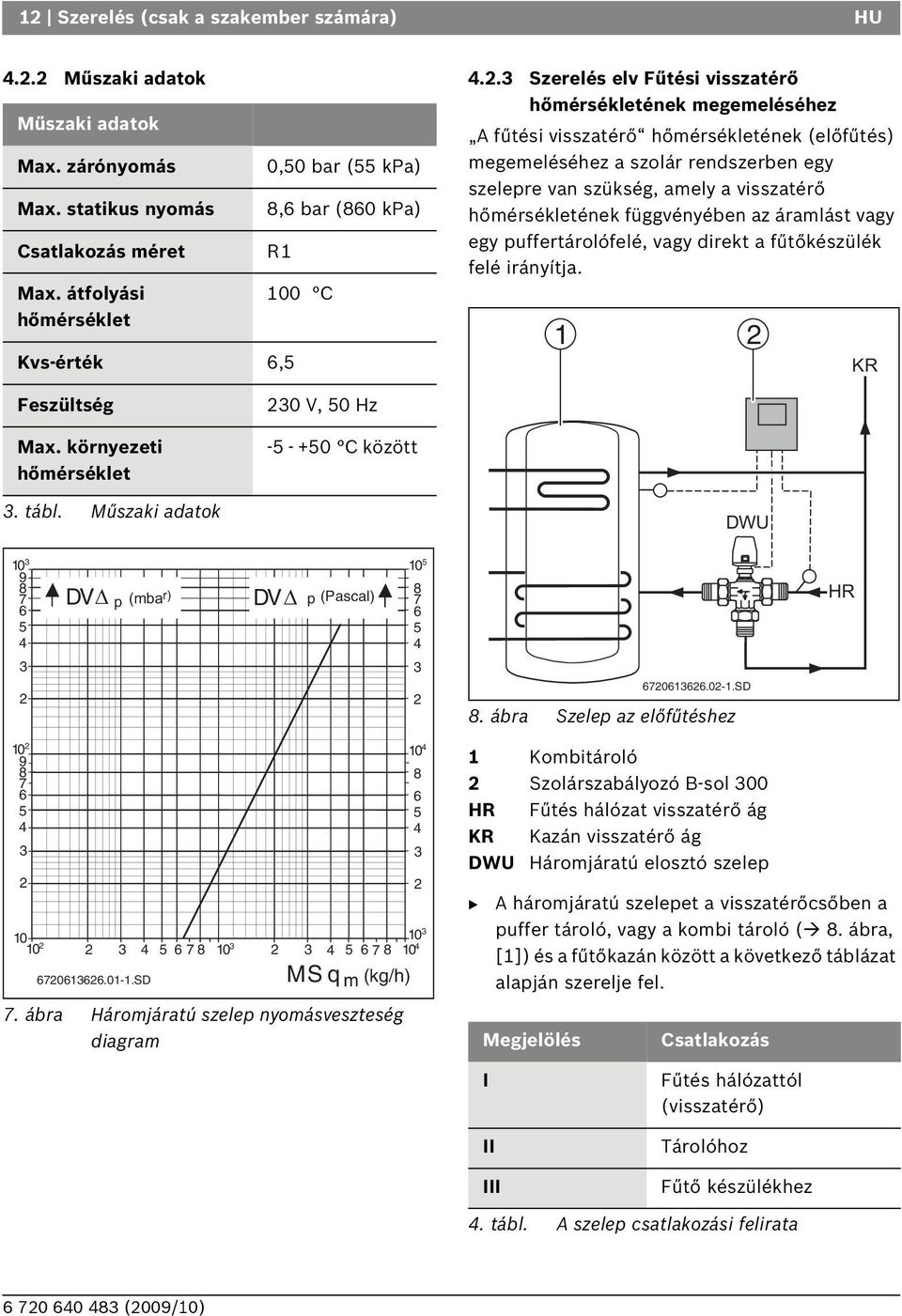

11 HU Szerelés (csak a szakember számára) A háromjáratú DWU szelep (opció) szerelése A DWU szelep több funkcióra is használható. VIGYÁZAT: Rendszerkárok a szelepen! A működés leírása Figyeljen a szelepen lévő csatlakozási feliratra! Az állító meghajtás nem mutathat lefelé. A kulcsot a csatlakozó kulcs felületén, és ne a készülékházban helyezze el. A szelep feszültség alatti (nyitva) A háromjáratú szelep kb. 3 perc alatt kinyit, és az I-től II felé vezető út szabad. Az emeléskijelző jól látható ( 5. ábra). A szelep feszültség mentes állapotban van (zárva) Az I -től a III felé vezető út szabad. Az emeléskijelző csak az alsó peremen látható ( 4. ábra) SD 5. ábra Az emelés kijelző feszültség alatti állapotban Amint megszűnik az feszültségellátás a háromjáratú szelep ismét a III jelű útra kapcsol. A visszakapcsolási idő ugyancsak kb. 3 perc. A szelep kézi megnyitása A rendszer feltöltéséhez vagy ürítéséhez a szelepet kézzel meg lehet nyitni SD 4. ábra Az emelés kijelző feszültség mentes állapotban Állító meghajtás leszerelése Ezzel helyre áll a folyadék áramlás az I-től a II felé SD 6. ábra Állító meghajtás leszerelése

12 12 Szerelés (csak a szakember számára) HU Műszaki adatok Műszaki adatok Max. zárónyomás Max. statikus nyomás Csatlakozás méret Max. átfolyási hőmérséklet 0,50 bar (55 kpa) 8,6 bar (860 kpa) Kvs- 6,5 100 C Szerelés elv Fűtési visszatérő hőmérsékletének megemeléséhez A fűtési visszatérő hőmérsékletének (előfűtés) megemeléséhez a szolár rendszerben egy szelepre van szükség, amely a visszatérő hőmérsékletének függvényében az áramlást vagy egy puffertárolófelé, vagy direkt a fűtőkészülék felé irányítja. 1 2 KR Feszültség Max. környezeti hőmérséklet 230 V, 50 Hz C között 3. tábl. Műszaki adatok DWU DV p (mba r) DV p (Pascal) ábra Szelep az előfűtéshez III I II SD HR SD MS qm (kg/h) 7. ábra Háromjáratú szelep nyomásveszteség diagram Kombitároló 2 Szolárszabályozó -sol 300 HR Fűtés hálózat visszatérő ág KR Kazán visszatérő ág DWU Háromjáratú elosztó szelep A háromjáratú szelepet a visszatérőcsőben a puffer tároló, vagy a kombi tároló ( 8. ábra, [1]) és a fűtőkazán között a következő táblázat alapján szerelje fel. Megjelölés Csatlakozás I II III Fűtés hálózattól (visszatérő) Tárolóhoz Fűtő készülékhez 4. tábl. A szelep csatlakozási felirata

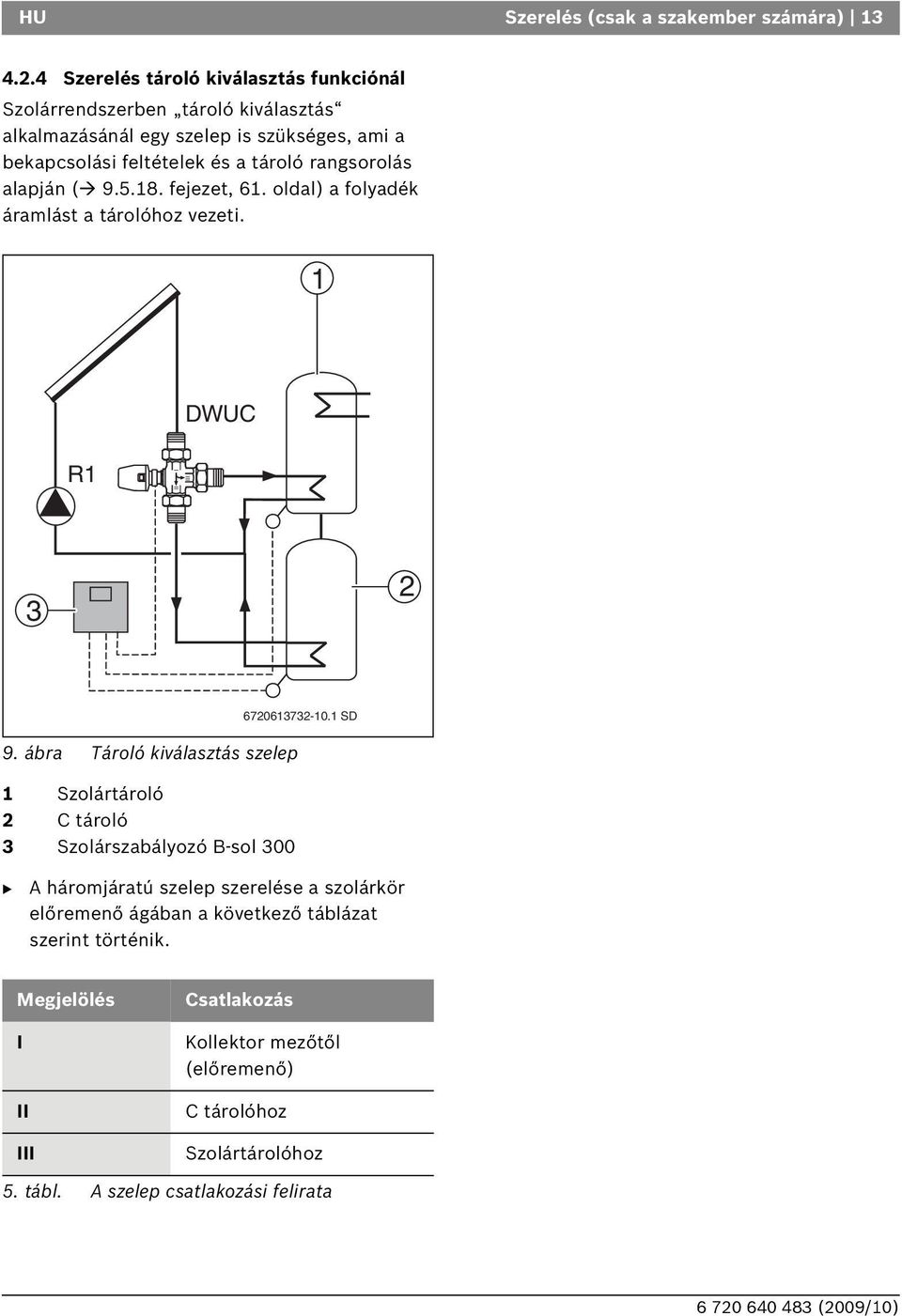

13 III I II HU Szerelés (csak a szakember számára) Szerelés tároló kiválasztás funkciónál Szolárrendszerben tároló kiválasztás alkalmazásánál egy szelep is szükséges, ami a bekapcsolási feltételek és a tároló rangsorolás alapján ( fejezet, 61. oldal) a folyadék áramlást a tárolóhoz vezeti. 1 DWUC ábra Tároló kiválasztás szelep 1 Szolártároló 2 C tároló 3 Szolárszabályozó -sol SD A háromjáratú szelep szerelése a szolárkör előremenő ágában a következő táblázat szerint történik. Megjelölés I II III Csatlakozás Kollektor mezőtől (előremenő) C tárolóhoz Szolártárolóhoz 5. tábl. A szelep csatlakozási felirata

14 14 Szerelés (csak a szakember számára) HU 4.3 Hőmennyiség számláló szerelése (opció) A hőmennyiség számláló összegzi a szolárkörben a képződött energiát. (szolárenergia) A szolár előremenő ág hőmérséklet érzékelőt ( 11. ábra, [3]) rögzítse a hozzátartozó csavaros bilinccsel SD 10. ábra Hőmennyiség számláló szállítási terjedelme Vízmérő csavarozás ¾ " tömítésekkel (2 darab) együtt 2 NTC 10K hőmérséklet érzékelő rögzítő anyaggal együtt (2 darab) 3 Áramlási térfogat mérő rész (1 darab) Kollektorok darabszáma Néveleges térfogat áram SD 11. ábra Áramlási térfogat mérő rész és a hőmérséklet érzékelő szerelése 1 Áramlási térfogat mérő rész 2 Hőmérséklet érzékelő a visszatérő ágban 3 Hőmérséklet érzékelő az előremenő ágban 1-5 0,6 m³/h ,0 m³/h ,5 m³/h 6. tábl. Néveleges térfogat áram Az áramlási térfogat mérő rész a szolár állomás alatt, a szolár visszatérő ágba történő integrálása ( 11 ábra, [1]). Ennek során figyeljen a folyás irányra és a beépítés helyzetére (a számlálófej nem lehet lefelé). A szolár visszatérő ág hőmérséklet érzékelőt ( 11 ábra, [2]) rögzítse a hozzátartozó csavaros bilinccsel. A hőmennyiség számláló csak ellenőrzésre szolgál. Az EN 1434 szerinti mérés és nyereség meghatározás nem lehetséges. A hőnyereség meghatározására méréshitelesítő, fogyasztási adatokat(víz mennyiség, hőigény, szoba fűtés) tartalmazó, időjárás adatokkal rendelkező és rendszer szimulációra képes készülék (tartozék) szükséges. Az elektromos csatlakozást a 5fejezet szerint végezze el.

15 HU Elektromos csatlakozás (csak szakember számára) 15 5 Elektromos csatlakozás (csak szakember számára) VESZÉLY: Életveszély elektromos áram miatt! A szolár szabályozót a megbontás előtt feszültségmentesítse (230 V AC). A kábelt biztosítsa húzásmentesítővel. 5.1 Kábel átvezetés előkészítése A kábelt a szereléstől függően hátulról ( 12. ábra, [4]) vagy alulról ( 12. ábra, [3]) lehet a készülékházba bevezetni. Az IP 20 védelmi módozatot tartsa be a telepítés során: Csak a szükséges kábel átvezetéseket bontsa ki. A kábel átvezetést csak a szükséges mben bontsa ki. Az éles peremek elkerülése érdekében a kábel átvezetést ( 12. ábra) késsel bontsa ki. A kábelt megfelelően kell húzásmentesíteni ( 12. ábra, [2]). A húzás elleni tehermentesítés fordítva is szerelhető ( 12. ábra, [1]) ábra A kábel átvezetése és rögzítése SD 1 Fordított húzásmentesítés 2 Húzásmentesítés 3 Alsó kábel átvezetés 4 Hátsó kábel átvezetés 5 2,5 AT biztosíték (2 darab)

16 16 Elektromos csatlakozás (csak szakember számára) HU 5.2 Vezetékek csatlakoztatása A vezetékek csatlakoztatása során a következőkre ügyeljen: A helyi előírások, mint a földelő vezeték ellenőrzése, stb betartása. Csak a gyártó szivattyúit, szelepeit és érzékelőit használja. A szabályozót biztosítsa a túlterhelés és a rövidzárlat ellen. Az energia ellátás a típus jelzésen lévőkkel kell hogy megegyezzen. Lásd a 1táblázatot a 8oldalon is. Minden kapocsra max. egy vezetéket csatlakoztasson (max. 1,5 mm 2 ). A hőmérséklet érzékelőnél az erek polaritása tetszőleges. Az érzékelő vezetékek 100 m hosszúságig növelhetők (50 m hosszúságig = 0,75 mm 2, 100 m = 1,5 mm 2 ). Minden 230 V vagy 400 V feszültségű érzékelő vezetéket egymástól elválasztva kell elhelyezni, hogy elkerühető legyen az indukciós áthatás (legalább 100 mm). Használjon árnyékolt kisfeszültségű kábeleket azokon a helyeken, ahol várható az induktív áthatás (pl. transzformátor állomások, erősáramú kábelek, mikrohullám miatt). A 230 V csatlakozáshoz minimum a H05 W-... (NYM...) felépítésű kábelt használjon. A tűzbiztonság-technikai, építési rendszabályokat nem szabad figyelmen kívül hagyni. A hidraulikai rajzokon feltüntetett 3 járatú váltószelepeket a következőképpen kell csatlakoztatni barna = R, kék = N, sárga/zöld = földelés. Az és R2 kimenetekre csak szivattyú csatlakoztató (csak ezeken a csatlakozásokon van fordulatszám szabályozás). A NYITÓ / ZÁRÓ Keverőszelepeket még az R3 és R5 kimenetekre is csatlakoztatni kell. A csatlakoztatott alkatrészek egyéb célra szolgáló feszültség ellátására az L3 - L5 csatlakozások szolgálnak. Néhány funkció használatához (hűtő funkció, termikus fertőtlenítés és vaslerakódás elleni védelem) további, tartozékként kapható részegységekre van szükség (szelep, hőmérséklet érzékelő). FIGYELMEZTETÉS: Rendszerkárok a szivattyú meghibásodása miatt! Amennyiben egy szivattyút belső elektronikával kell csatlakoztatni, a fordulatszám szabályozást deaktiválni kell ( fejezet, 58. oldal). A vezetékeket a kiválasztott hidraulika vázlat ( oldalak) alapján csatlakoztassa. A munka befejezése után: a szabályzót a fedéllel és csavarral zárja le.

17 HU Elektromos csatlakozás (csak szakember számára) A hidraulikák megnevezése Minden hidraulika alfanumerikus megjelöléssel rendelkezik, és ez lehetővé teszi a hidraulika nagybani meghatározását. 1 = szabvány rendszer 2 = fűtés kiegészítés A = 2. kollektor mező = áttöltő rendszer C = Elő/utó rangsor D = Külső hőcserélő E = Termikus fertőtlenítés példa 2-CD p-p hidraulika ( 40. oldal) alap kivitelezésben a következőt jelenti: Fűtés rásegítés 2 Több fogyasztós elő/utórangsoroló rendszer Külső hőcserélő Mindkét fogyasztó vezérlése egy szivattyún keresztül C D p-p p = szivattyú v = szelep példa 1-ACD p-v hidraulika ( 34. oldal) az alap kivitelezésben a következőt jelenti: Szabvány rendszer, napenergiával történő melegvíz termelés 2. kollektor mező (kelet/nyugat szabályozás) Több fogyasztós elő/utórangsoroló rendszer Külső hőcserélő A fogyasztó vezérlése szivattyún és szelepen keresztül 1 A C D p-v

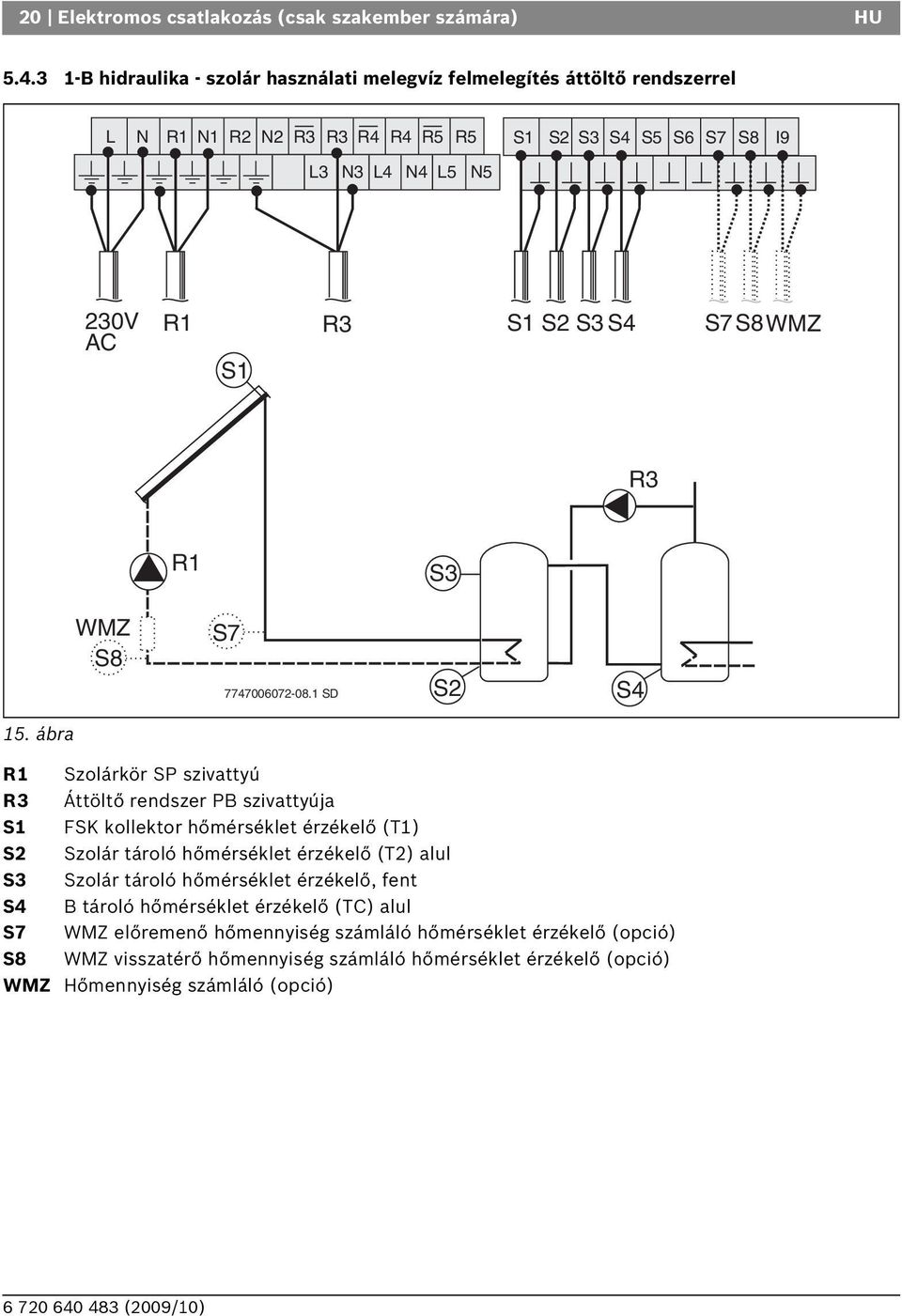

18 18 Elektromos csatlakozás (csak szakember számára) HU 5.4 Szabvány rendszerek hidraulikái hidraulika - szolár használati melegvíz felmelegítés L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R3 S1 S2 S3 S7S8WMZ S1 S3 S7 R3 WMZ S8 S SD 13. ábra Szolárkör SP szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) S1 Hőmérséklet érzékelő (T1) FSK kollektor S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Hőmérséklet érzékelő szolár tároló fent (opció) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

19 HU Elektromos csatlakozás (csak szakember számára) A hidraulika - szolár használati melegvíz felmelegítés kettő kollektor mezővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 S1 S2 S3 S5 S7 S8 WMZ S1 S5 R2 S3 WMZ S8 S7 S2 R SD 14. ábra Szolárkör SP szivattyú R2 2. kollektor mező PA szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Szolár tároló hőmérséklet érzékelő fent (opció) S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

20 20 Elektromos csatlakozás (csak szakember számára) HU hidraulika - szolár használati melegvíz felmelegítés áttöltő rendszerrel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R3 S1 S2 S3 S4 S7S8WMZ S1 R3 S3 WMZ S8 S SD S2 S4 15. ábra Szolárkör SP szivattyú R3 Áttöltő rendszer P szivattyúja S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Szolár tároló hőmérséklet érzékelő, fent S4 tároló hőmérséklet érzékelő (TC) alul S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

21 HU Elektromos csatlakozás (csak szakember számára) A hidraulika - szolár használati melegvíz felmelegítés kettő kollektor mezővel és áttöltő rendszerrel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 S1 S2 S3 S4 S5 S7S8WMZ S1 S5 R3 R2 S3 WMZ S8 S SD S2 S4 16. ábra Szolárkör SP szivattyú R2 2. kollektor mező PA szivattyú R3 Áttöltő rendszer P szivattyúja S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Szolár tároló hőmérséklet érzékelő, fent S4 tároló hőmérséklet érzékelő (T) alul S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

22 22 Elektromos csatlakozás (csak szakember számára) HU C p-p hidraulika - szolár használati melegvíz felmelegítés két tárolóval a 2. szivattyún keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 S1 S2 S3 S4 S6 S7S8WMZ S1 S6 S7 WMZ S8 S2 S3 R3 R2 S SD 17. ábra Szolárkör SP szivattyú R2 2. fogyasztó PC szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 C tároló hőmérséklet érzékelő fent (opció) S4 C tároló hőmérséklet érzékelő (TC) alul S6 Szolár tároló hőmérséklet érzékelő fent (opció) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

23 HU Elektromos csatlakozás (csak szakember számára) C p-v hidraulika - szolár használati melegvíz felmelegítés két tárolóval váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R3 R4 S1 S2 S3 S4 S6 S7S8WMZ S1 S6 S7 S2 R3 S3 WMZ S8 R4 S SD 18. ábra Szolárkör SP szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 Tároló kiválasztás DWUC szelep S1 Hőmérséklet érzékelő (T1) FSK kollektor S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 C tároló hőmérséklet érzékelő fent (opció) S4 C tároló hőmérséklet érzékelő (TC) alul S6 Hőmérséklet érzékelő szolár tároló fent (opció) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

24 24 Elektromos csatlakozás (csak szakember számára) HU AC p-v hidraulika - szolár használati melegvíz felmelegítés kettő kollektor mezővel és kettő tárolóval váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC S1 R2 S5 R3 R4 S1 S2 S3 S4 S5 S6 S7S8WMZ S6 S7 R2 S2 S3 R SD WMZ S8 R4 S4 19. ábra Szolárkör SP szivattyú R2 2. kollektor mező PA szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 Tároló kiválasztás DWUC szelep S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 C tároló hőmérséklet érzékelő fent (opció) S4 C tároló hőmérséklet érzékelő (TC) alul S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S6 Hőmérséklet érzékelő szolár tároló fent (opció) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

25 HU Elektromos csatlakozás (csak szakember számára) D hidraulika - szolár használati melegvíz felmelegítés külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R5 S1 S2 S3 S6 S7S8WMZ S1 S3 S7 S6 R3 WMZ S8 R5 R2 S SD 20. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R5 Jegesedés elleni védelem DWUD szelep (opció) S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Szolár tároló hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges)) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

26 26 Elektromos csatlakozás (csak szakember számára) HU AD hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S5 S6 S7S8WMZ S1 S5 WMZ S8 S SD R4 S6 R5 R2 S3 S2 R3 21. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 2. kollektor mező PA szivattyú R5 Jegesedés elleni védelem DWUD szelep (opció) S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Szolár tároló hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges)) S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ hőmennyiség számláló hőmérséklet érzékelő a visszatérő ágban (opció) WMZ Hőmennyiség számláló (opció)

27 HU Elektromos csatlakozás (csak szakember számára) D hidraulika - szolár használati melegvíz felmelegítés áttöltő rendszerrel és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 R3 WMZ S8 S6 S7 R SD R2 S3 S2 S4 22. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Rétegződés P szivattyúja R5 Jegesedés elleni védelem DWUD szelep (opció) S1 Hőmérséklet érzékelő (T1) FSK kollektor S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Szolár tároló hőmérséklet érzékelő, fent S4 Hőmérséklet érzékelő (T), tároló alul S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

28 28 Elektromos csatlakozás (csak szakember számára) HU AD hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel, áttöltő rendszerrel és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S5 S7 R3 R4 S6 S3 WMZ S SD R5 R2 S2 S4 23. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Rétegződés P szivattyúja R4 2. kollektor mező PA szivattyú R5 Jegesedés elleni védelem DWUD szelep (opció) S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Szolár tároló hőmérséklet érzékelő, fent S4 tároló hőmérséklet érzékelő (TC) alul S5 2. mező FSK kollektor hőmérséklet érzékelő S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

29 HU Elektromos csatlakozás (csak szakember számára) CD p-p hidraulika - szolár használati melegvíz felmelegítés két tárolóval a 2. szivattyún és külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S5 S7 WMZ S8 S6 S2 S4 R3 R SD R5 R2 S3 24. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 2. fogyasztó PC szivattyú R5 Jegesedés elleni védelem DWUD szelep (opció) S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 C tároló hőmérséklet érzékelő (TC) alul S4 C tároló hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges) S5 Szolár tároló hőmérséklet érzékelő fent (opció) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

30 30 Elektromos csatlakozás (csak szakember számára) HU CD p-p hidraulika - szolár használati melegvíz felmelegítés uszodával és külső hőcserélővel a 2. szivattyún keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 S7 S4 R3 WMZ S8 S6 S2 R4 S3 R5 R SD 25. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 2. fogyasztó PC szivattyú R5 Jegesedés elleni védelem DWUD szelep (opció) S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Uszoda hőmérséklet érzékelő S4 Szolár tároló hőmérséklet érzékelő középen (opció) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

31 HU Elektromos csatlakozás (csak szakember számára) CD p-v hidraulika - szolár használati melegvíz felmelegítés két tárolóval váltószelepen és külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S5 S7 S2 R3 WMZ S8 R4 R5 S6 R2 S4 S SD 26. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 Tároló kiválasztás DWUC szelep R5 Jegesedés elleni védelem DWUD szelep (opció) S1 Hőmérséklet érzékelő (T1) FSK kollektor S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 C tároló hőmérséklet érzékelő (TC) alul S4 C tároló hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges) S5 Szolár tároló hőmérséklet érzékelő fent (opció) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

32 32 Elektromos csatlakozás (csak szakember számára) HU CD p-v hidraulika - szolár használati melegvíz felmelegítés uszodával váltószelepen és külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R4 R5 S1 S2 S3 S4 S6 S7S8WMZ S1 5 S7 S4 R3 S2 S6 S3 WMZ S8 R4 R5 R SD 27. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 Tároló kiválasztás DWUC szelep R5 Jegesedés elleni védelem DWUD szelep (opció) S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Uszoda hőmérséklet érzékelő S4 Szolár tároló hőmérséklet érzékelő középen (opció) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

33 HU Elektromos csatlakozás (csak szakember számára) ACD p-v hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel, két tárolóval váltószelepen és külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC S1 R2 S5 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 R3 S2 S6 S4 WMZ S8 R4 R5 R2 S SD 28. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 2. kollektor mező PA szivattyú R4 Tároló kiválasztás DWUC szelep R5 Jegesedés elleni védelem DWUD szelep (opció) S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 C tároló hőmérséklet érzékelő (TC) alul S4 C tároló hőmérséklet érzékelő (95 C fokon történő kikapcsoláshoz szükséges) S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

34 34 Elektromos csatlakozás (csak szakember számára) HU ACD p-v hidraulika - szolár használati melegvíz felmelegítés 2. kollektor mezővel és uszodával (váltószelepen keresztül) és külső hőcserélővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC S1 R2 S5 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S4 R3 S2 S6 S3 WMZ S8 R4 R5 R SD 29. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 2. kollektor mező PA szivattyú R4 Tároló kiválasztás DWUC szelep R5 Jegesedés elleni védelem DWUD szelep (opció) S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Uszoda hőmérséklet érzékelő S4 Szolár tároló hőmérséklet érzékelő középen (opció) S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

35 HU Elektromos csatlakozás (csak szakember számára) Hidraulika a fűtés rásegítéshez hidraulika - fűtés rásegítés L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R5 S1 S2 S3 S4 S6 S7S8WMZ S1 5 S7 S4 S6 S3 WMZ S8 S2 R SD 30. ábra Szolárkör SP szivattyú R5 DWU 1 visszatérő szabályzó szelep S1 Hőmérséklet érzékelő (T1) FSK kollektor S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Szolár tároló hőmérséklet érzékelő fent (opció) S6 Szolár tároló hőmérséklet érzékelő (T3) középen S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

36 36 Elektromos csatlakozás (csak szakember számára) HU A hidraulika - fűtés rásegítés a 2. kollektor mezővel L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 S5 5 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ R2 S4 WMZ S8 S7 S6 S2 R5 S SD 31. ábra Szolárkör SP szivattyú R2 2. kollektor mező PA szivattyú R5 DWU 1 visszatérő szabályzó szelep S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Szolár tároló hőmérséklet érzékelő fent (opció) S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S6 Szolár tároló hőmérséklet érzékelő (T3) középen S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

37 HU Elektromos csatlakozás (csak szakember számára) C p-p hidraulika - fűtés rásegítés kettő tárolóval és kettő szivattyúval L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 R3 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S1 S4 S7 R3 WMZ S2 S8 S6 R2 S SD S5 R5 32. ábra Szolárkör SP szivattyú R2 2. fogyasztó PC szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R5 DWU 1 visszatérő szabályzó szelep S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Szolár tároló hőmérséklet érzékelő fent (opció) S5 C tároló hőmérséklet érzékelő (TC) alul S6 C tároló hőmérséklet érzékelő (T3) fent S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

38 38 Elektromos csatlakozás (csak szakember számára) HU C p-v hidraulika - fűtés rásegítés kettő tárolóval váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC S1 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S4 R3 S2 S6 S3 WMZ S8 R4 S5 R SD 33. ábra Szolárkör SP szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 Tároló kiválasztás DWUC szelep R5 DWU 1 visszatérő szabályzó szelep S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Szolár tároló hőmérséklet érzékelő fent (opció) S5 C tároló hőmérséklet érzékelő (TC) alul S6 C tároló hőmérséklet érzékelő (T3) fent S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

39 HU Elektromos csatlakozás (csak szakember számára) AC p-v hidraulika - fűtés rásegítés 2. kollektor mezővel, kettő tárolóval váltószelepen keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC S1 R2 S5 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 R3 S2 R2 S6 S8 S3 WMZ SD R4 S4 R5 34. ábra Szolárkör SP szivattyú R2 2. kollektor mező PA szivattyú R3 PE termikus fertőtlenítő szivattyú (opció) R4 Tároló kiválasztás DWUC szelep R5 DWU 1 visszatérő szabályzó szelep S1 1. mező FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 C tároló hőmérséklet érzékelő (TC) alul S5 2. mező FSK kollektor hőmérséklet érzékelő (TA) S6 C tároló hőmérséklet érzékelő (T3) fent S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

40 40 Elektromos csatlakozás (csak szakember számára) HU CD p-p hidraulika - fűtés rásegítés kettő tárolóval kettő szivattyúval, külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 WMZ S2 S8 S4 S6 R4 S3 R3 R2 S5 R SD 35. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Jegesedés elleni védelem DWUD szelep (opció) R4 2. fogyasztó PC szivattyú R5 DWU 1 visszatérő szabályzó szelep S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Külső hőcserélő hőmérséklet érzékelő (TD) S5 C tároló hőmérséklet érzékelő (TC) alul S6 C tároló hőmérséklet érzékelő (T3) fent S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

41 HU Elektromos csatlakozás (csak szakember számára) CD p-v hidraulika - fűtés rásegítés kettő tárolóval váltószelepen és külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 L3 N3 L4 N4 L5 N5 S1 S2 S3 S4 S5 S6 S7 S8 I9 230V AC R2 S1 R3 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S2 S4 S6 S8 S3 WMZ R4 R3 R2 S5 R SD 36. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Jegesedés elleni védelem DWUD szelep (opció) R4 Tároló kiválasztás DWUC szelep R5 DWU 1 visszatérő szabályzó szelep S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Külső hőcserélő hőmérséklet érzékelő (TD) S5 C tároló hőmérséklet érzékelő (TC) alul S6 C tároló hőmérséklet érzékelő (T3) fent S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

42 42 Elektromos csatlakozás (csak szakember számára) HU CD p-p hidraulika - fűtés rásegítés és uszoda második szivattyúval, külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 R3 R4 5 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S6 S3 WMZ S8 S2 S4 R5 R4 S5 R3 R SD 37. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Jegesedés elleni védelem DWUD szelep (opció) R4 2. fogyasztó PC szivattyú R5 DWU 1 visszatérő szabályzó szelep S1 Hőmérséklet érzékelő (T1) FSK kollektor S2 Hőmérséklet érzékelő (T2) szolár tároló alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Külső hőcserélő hőmérséklet érzékelő (TD) S5 Uszoda hőmérséklet érzékelő S6 Szolár tároló hőmérséklet érzékelő (T3) középen S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

43 HU Elektromos csatlakozás (csak szakember számára) CD p-v hidraulika - fűtés rásegítés és uszoda váltószelepen, külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S6 S3 S2 S4 R5 S5 WMZ S8 R4 R3 R SD 38. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Jegesedés elleni védelem DWUD szelep (opció) R4 Tároló kiválasztás DWUC szelep R5 DWU 1 visszatérő szabályzó szelep S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 Fűtés visszatérő ág hőmérséklet érzékelő (T4) S4 Külső hőcserélő hőmérséklet érzékelő (TD) S5 Uszoda hőmérséklet érzékelő S6 Szolár tároló hőmérséklet érzékelő (T3) középen S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

44 44 Elektromos csatlakozás (csak szakember számára) HU CD p-v-v hidraulika - fűtés rásegítés uszodával kettő tárolóval, váltószelepen, külső hőcserélőn keresztül L N N1 R2 N2 R3 R3 R4 R4 R5 R5 S1 S2 S3 S4 S5 S6 S7 S8 I9 L3 N3 L4 N4 L5 N5 230V AC R2 S1 S4 R3 5 R4 R5 S1 S2 S3 S4 S5 S6 S7S8WMZ S7 S2 S3 S6 S5 WMZ S8 R4 R5 R3 R SD 39. ábra Szolárkör SP szivattyú R2 Hőcserélő PD szivattyú R3 Jegesedés elleni védelem DWUD szelep (opció) R4 1 tároló kiválasztás DWUC szelep R5 2. tároló kiválasztás DWU3 szelep S1 FSK kollektor hőmérséklet érzékelő (T1) S2 Szolár tároló hőmérséklet érzékelő (T2) alul S3 C tároló hőmérséklet érzékelő (TC) alul S4 Szolár tároló hőmérséklet érzékelő fent (opció) S5 Uszoda hőmérséklet érzékelő S6 Külső hőcserélő hőmérséklet érzékelő (TD) S7 WMZ előremenő hőmennyiség számláló hőmérséklet érzékelő (opció) S8 WMZ visszatérő hőmennyiség számláló hőmérséklet érzékelő (opció) WMZ Hőmennyiség számláló (opció)

45 HU Elektromos csatlakozás (csak szakember számára) PC, vagy távkijelző csatlakoztatása A szabályzó az adat kiadáshoz egy RS232 szabvány interfésszel rendelkezik. A Tx és Rx jeleket a szabályozó invertálja. A csatlakozás egy négy pólusú csavaros sorkapcson keresztül történik. GND RxD TxD 12V RS ábra 1 Test 2 Vevő jel 3 Adó jel 4 Nincs funkció

46 46 Kezelés HU 6 Kezelés Minden dokumentumot adjon át a kezelőnek. Magyarázza el a kezelőnek a készülék működési módját és kezelését. 6.1 A szabályozó kezelő elemei SD 41. ábra Szabályzó és kijelző 1 Kijelző 2 Választógomb 3 Vissza-nyomógomb 4 Menü-nyomógomb 5 Hőmérséklet érzékelő szimbólum 6 Hőmérséklet ek, üzemórák stb kijelzése 7 Szelep szimbólum (fekete = nyitva a kimenet) 8 Aktív hidraulika séma Kezelőszerv Szimbólum Funkciók Kiválasztógomb (megnyomáshoz és forgatáshoz) Menünyomógomb Visszanyomógomb 7. tábl. ok + - menu Rendszer ek kiválasztása (kijelző szint) Funkció kiválasztás, lehívás és tárolás (fő/szakértő menü) eállítás megváltoztatása (fő/szakértő menü) Almenü lehívás (fő/szakértő menü) Felettes menü szint lehívása Vissza a kollektor hőmérséklethez (kijelző szint)

47 HU Kezelés A szabályozó kezelő szintje Kijelző szint + A kijelző szinten a választó gombbal - következő rendszer eket hívhatja le. a Kijelző Kiegészítő funkció Rendszer ek 1 5 Nélkül Hőmérséklet ( C) Össz üzemidő (h) Az aktuális nap üzemideje (h/d) Szivattyú fordulatszám (%) Szivattyú és szelep állapot 5 7 Hőmennyiség számláló (opció) Előremenő hőmérséklet ( C) Visszatérő hőmérséklet ( C) Össz hőmennyiség (kwh) 8 Az aktuális nap hőmennyisége (kwh/d) 5 Lemezes hőcserélő jegesedés elleni védelme Előremenő hőmérséklet ( C) Össz üzemidő (h) 4 Az aktuális nap üzemideje (h/d) További funkciók Hűtési funkció További funkciók Megmutatja a további aktivált kiegészítő funkciókat. Lehetséges kijelzés (a kijelző villog, ha a funkció aktív): Csőkollektor Dél-Európa funkció Termikus fertőtlenítés Hűtő funkció 8. tábl. Rendszer ek áttekintése

48 48 Kezelés HU Állapotjelzés Tároló maximális hőmérséklet max. 4 A tároló maximális hőmérséklet akkor kerül kijelzésre, ha a beállított határ átlépésre kerül. min. 1 5 Kollektor minimális hőmérséklet A kollektor minimális hőmérséklet akkor kerül kijelzésre, ha a beállított határ alá süllyed a hőmérséklet. max. 1 5 Kollektor maximális hőmérséklet A kollektor maximális hőmérséklet akkor kerül kijelzésre, ha a beállított határ átlépésre kerül. 9. tábl. Állapot jelző Főmenü A főmenüben a fogyasztók maximális hőmérséklete állítható be ( 8. fejezet, 51. oldal) Szakértők menüje (csak a szakember számára) A szabályozó szakértői menüjében a kiegészítő funkciókat és a rendszer hidraulikákat lehet kiválasztani. A szabályozást a szolár rendszer adottságaihoz kell igazítani ( 9. fejezet, 52. oldal). A szakértő menü funkcióinak az áttekintését az 52. oldalon találja.

49 HU Üzembehelyezés (csak szakember számára) 49 7 Üzembehelyezés (csak szakember számára) 7.1 Üzembehelyezés előtt FIGYELMEZTETÉS: A száraz futás miatt szivattyú károk keletkezhetnek! Győződjön meg róla, hogy a szolár rendszert szolárfolyadékkal feltöltötte-e ( A szolárállomás szerelési és karbantartási utasítása) A szolár rendszer üzembe helyezésekor vegye figyelembe a szolár állomás, a szolártároló és a kollektorok műszaki dokumentációit. A szolár rendszert csak akkor helyezze üzembe, ha valamennyi szivattyú és szelep rendeltetésének megfelelően működik! FIGYELMEZTETÉS: Rendszerkárok a hibásan beállított üzemmód miatt! Az áramellátás beszerelésekor a nem kívánt szivattyú indítás elkerülése érdekében a szabályzón a Szol. rendszer indít. gyárilag a nem állásban áll. A szabályozó normál üzemmódjához a Szol. rendszer indít. állásba kell kapcsolni. ( 9.6. fejezet, 69. oldal). A szolár állomással kapcsolatban a következő munkafázisokat tartsa be: Ellenőrizze a rendszer légtelenítését. FIGYELMEZTETÉS: Az üzembehelyezés során a fagyott víz, vagy a szolárkörben keletkező gőz kárt okozhat a berendezésben! Az üzembehelyezés során óvjuk a kollektorokat a napsugárzástól. A szolár rendszert fagypont alatt ne helyezze üzembe. Ellenőrizze és állítsa be az átfolyási mennyiséget. A szabályzó beállításait rögzítse az üzembe helyezési és karbantartási jegyzőkönyvben ( A szolár komplett egység szerelési és karbantartási útmutatója).
