Szerelési utasítás. SKS-légtelenítő készlet 2.1 vagy nagyobb verziószámú síkkollektorokhoz /07 HU Szakemberek számára

Átírás

1 0 00/07 HU Szakemberek számára Szerelési utasítás SKS-légtelenítő készlet. vagy nagyobb verziószámú síkkollektorokhoz A szerelés előtt kérjük gondosan átolvasni

2 Szállítási terjedelem Szállítási terjedelem! A szerelési munkák megkezdése előtt ellenőrizze, hogy a szállítási terjedelemben felsorolt elemek rendelkezésre állnak-e. A szállítási terjedelem részei (. ábra):. poz.: Csatlakozó idom (roppantógyűrűs csavarzat, R ¾ 8) a rézcsőhöz. poz.: Csatlakozó idom (R ¾) a nemesacél flexibilis tömlőn. poz.: Légedény 7. poz.: /8 gömbcsap, K/B szárnyas fogantyúval. poz.: Automatikus légtelenítő 8. poz.: Zárócsavar C poz.: Esővédő sapka B 8. poz.: Roppantógyűrűs csavarzat, 0 Rp/8 9. poz.: Lágy rézcső (Ø 0 mm), -ban hajlított 0. poz.: Tömítőgumi A. poz.: Roppantógyűrűs csavarzat, 0 R/8 A kollektor felület jobb oldalán lévő csatlakozókhoz (kivéve a kád tető síkjában történő szerelésénél) két kettős csavarzat kerül leszállításra. Ezáltal egy fölösleges kettős csavarzat áll rendelkezésre.. ábra A szállítási terjedelem részei A: Kollektor összekötő közcsavar és kettős csavarzat a kollektor felület jobb oldali csatlakozáshoz. B: Kollektor összekötő közcsavar a kollektor felület bal oldalához való csatlakozáshoz (a légtelenítő 80 fokkal elforgatva); kiegészítő tartólemez és biztosítógyűrű a kollektor kád tető síkjában való szereléshez. C: Hosszabbítás SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07

3 Az SKS-légtelenítő készlet szerelése Az SKS-légtelenítő készlet szerelése Ez a szerelési utasítás a szerelőkészletek és a komplett egység szerelési utasításainak kiegészítéseként értendő. Ez a szerelőkészlet a. vagy annál magasabb verziószámú SKS-kollektorokon lévő automatikus légtelenítő szerelésére szolgál. A rendszer szerelésekor és üzemeltetésekor az adott országban érvényes szabványok és irányelvek betartandók! Minden szerelési változatra érvényes a következő:! Rögzítse az automatikus légtelenítőt (. ábra,. poz.) a kollektor előremenő vezetékén (. ábra,. poz.).. ábra A légtelenítő szerelése. poz.: Automatikus légtelenítő. poz.: Előremenő vezeték. poz.: Visszatérő vezeték A kollektor összekötő közcsavar gyárilag a tető síkjában történő szerelés kádjához rögzített. Egyéb szereléshez a kollektor összekötő közcsavart le kell szerelni.! A csatlakozási oldaltól függően (bal vagy jobb) a kollektor összekötő közcsavart (. ábra,. poz.) a kettős csavarzattal vagy anélkül kell alkalmazni. Az automatikus légtelenítőt függőlegesen kell elhelyezni. Egyéb esetben a rendszer működése korlátozódhat.! Állítsa az automatikus légtelenítőt (. ábra,. poz.) függőleges helyzetbe. Ez adott esetben a rendelkezésre álló rézcső (. ábra,. poz.) segítségével történhet.. ábra Csatlakozó egység lapostetőn történő szereléshez, jobbos. poz.: Kollektor összekötő közcsavar kettős csavarzattal jobb oldali csatlakozáshoz.. poz.: Automatikus légtelenítő. poz.: /8 gömbcsap, szárnyas fogantyúval. poz.: Rézcső (Ø 0 mm). poz.: Légedény. poz.: Csatlakozó idom (roppantógyűrűs csavarzat, R ¾ 8) rézcsőhöz, vagy csatlakozó idom (R ¾) nemesacél flexibilis tömlőhöz SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07

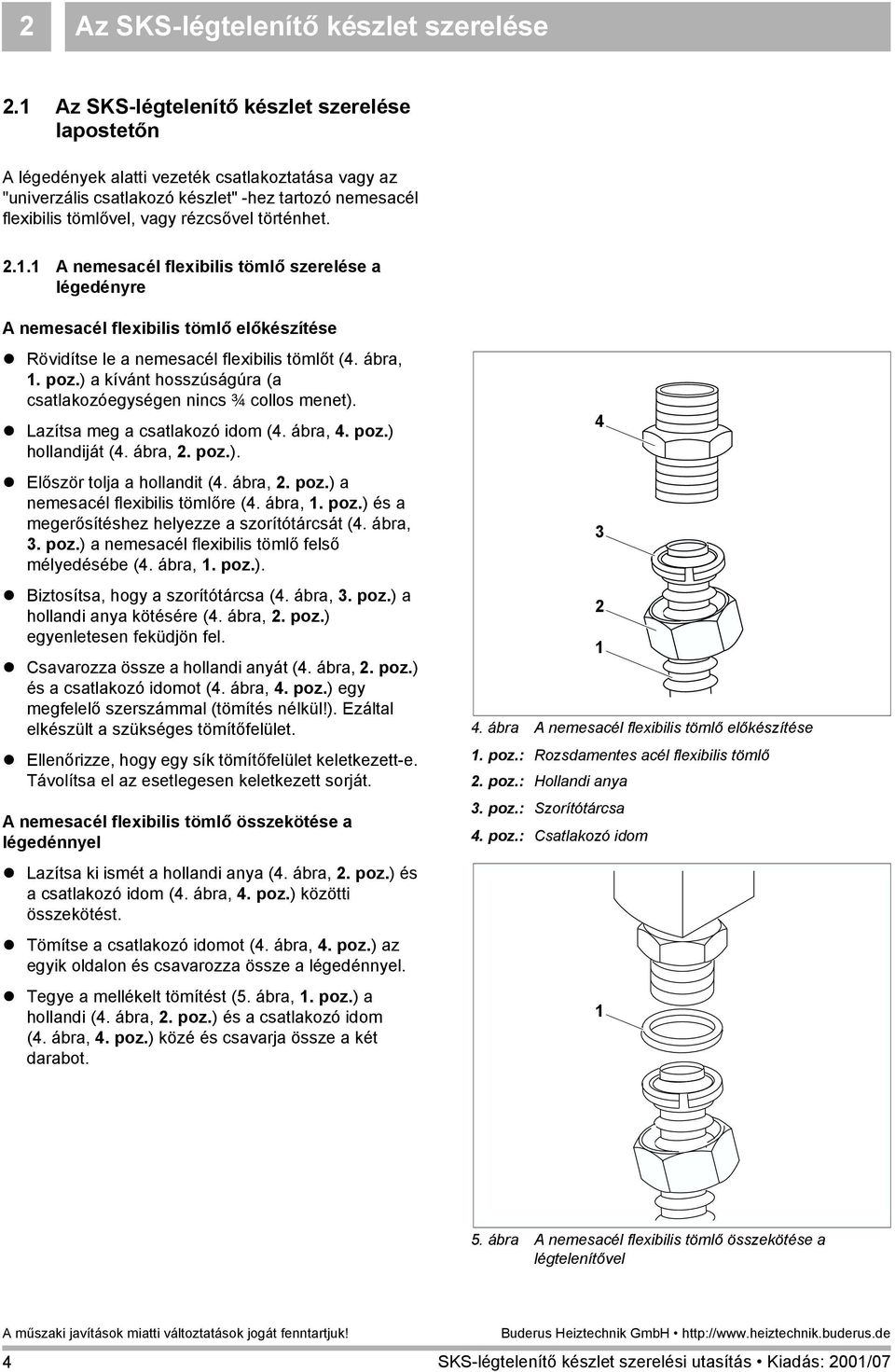

4 Az SKS-légtelenítő készlet szerelése. Az SKS-légtelenítő készlet szerelése lapostetőn A légedények alatti vezeték csatlakoztatása vagy az "univerzális csatlakozó készlet" -hez tartozó nemesacél flexibilis tömlővel, vagy rézcsővel történhet... A nemesacél flexibilis tömlő szerelése a légedényre A nemesacél flexibilis tömlő előkészítése! Rövidítse le a nemesacél flexibilis tömlőt (. ábra,. poz.) a kívánt hosszúságúra (a csatlakozóegységen nincs ¾ collos menet).! Lazítsa meg a csatlakozó idom (. ábra,. poz.) hollandiját (. ábra,. poz.).! Először tolja a hollandit (. ábra,. poz.) a nemesacél flexibilis tömlőre (. ábra,. poz.) és a megerősítéshez helyezze a szorítótárcsát (. ábra,. poz.) a nemesacél flexibilis tömlő felső mélyedésébe (. ábra,. poz.).! Biztosítsa, hogy a szorítótárcsa (. ábra,. poz.) a hollandi anya kötésére (. ábra,. poz.) egyenletesen feküdjön fel.! Csavarozza össze a hollandi anyát (. ábra,. poz.) és a csatlakozó idomot (. ábra,. poz.) egy megfelelő szerszámmal (tömítés nélkül!). Ezáltal elkészült a szükséges tömítőfelület.! Ellenőrizze, hogy egy sík tömítőfelület keletkezett-e. Távolítsa el az esetlegesen keletkezett sorját. A nemesacél flexibilis tömlő összekötése a légedénnyel! Lazítsa ki ismét a hollandi anya (. ábra,. poz.) és a csatlakozó idom (. ábra,. poz.) közötti összekötést.! Tömítse a csatlakozó idomot (. ábra,. poz.) az egyik oldalon és csavarozza össze a légedénnyel.! Tegye a mellékelt tömítést (. ábra,. poz.) a hollandi (. ábra,. poz.) és a csatlakozó idom (. ábra,. poz.) közé és csavarja össze a két darabot.. ábra A nemesacél flexibilis tömlő előkészítése. poz.: Rozsdamentes acél flexibilis tömlő. poz.: Hollandi anya. poz.: Szorítótárcsa. poz.: Csatlakozó idom. ábra A nemesacél flexibilis tömlő összekötése a légtelenítővel SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07

5 Az SKS-légtelenítő készlet szerelése.. A rézcső felszerelése a légedényre Ha Ön rézcsövet használ, akkor az összekötést a roppantógyűrűs csavarzat csatlakozó idommal (R ¾ 8) valósítsa meg.. Az SKS-légtelenítő készlet szerelése tetősík feletti és a tető síkjában lévő keret esetén A légtelenítő készletet mindig a csővezeték rendszer legmagasabb pontjára (lehetőség szerint a tető alá) szerelje fel. Így garantálható a kifogástalan légtelenítés.! Az SKS-légtelenítő készlet és a kollektor összekötéséhez használja a nemesacél flexibilis tömlőt (. ábra,. poz.) a szerelőkészletből.! Csavarja ki nemesacél flexibilis tömlőből a roppantógyűrűs csavarzat közcsavarját és cserélje fel az R ¾ csatlakozó készlet rendelkezésre álló közcsavarjára (. ábra,. poz.). A rögzítéshez a légedényt célszerű egy tetőszaruhoz rögzíteni egy hagyományos csőbilinccsel (7. ábra,. poz.) egy alkalmas tőcsavar segítségével (7. ábra,. poz.).. ábra Az SKS-légtelenítő egység tető síkja fölötti szerelése. poz.: Kettős csavarzat. poz.: Nemesacél flexibilis tömlő. poz.: Csatlakozó idom (R ¾) a nemesacél flexibilis tömlőhöz. poz.: Rézcső (Ø 8 mm) 7. ábra Az SKS-légtelenítő egység tető síkja fölötti szerelése. poz.: Csőbilincs. poz.: Tőcsavar SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07

6 Az SKS-légtelenítő készlet szerelése. Az SKS-légtelenítő készlet szerelése a tető síkjában lévő kád esetén A tető síkjában történő szereléskor a légedényt egy oldalsó csatalkozó csatornában kell elhelyezni. Kösse össze a légedényt az automatikus légtelenítővel a rendelkezésre álló hosszabbító segítségével, a csatlakozó csatornán kívül. A légtelenítő oldalsó csatlakozó csatornára szerelése történhet a földön is... Jobb oldalsó csatlakozás elkészítése! Minden szükséges építőelemet tömítsen.! Vegye ki a csatlakozó csatornából (8. ábra,. poz.) az előremenő veztéket (8. ábra,. poz.; a rézcsövet és a nemesacél flexibilis tömlőt) és válassza szét a rézcső ív alatt.! Kösse össze az előremenő vezetéket (8. ábra,. poz.) a roppantógyűrűs csavarzat segítségével (8. ábra,. poz.) a légedénnyel (8. ábra, ).! Csavarozza össze a kollektor összekötő közcsavart (8. ábra,. poz.) és a kettős csavarzatot (8. ábra, 7. poz.) a légedénnyel (8. ábra,. poz.).! A rézcső átvezetése céljából (8. ábra,. poz.) a csatlakozó csatorna felső részén (8. ábra,. poz.) fúrjon egy lyukat (Ø mm) és helyezze bele a tömítőgumit (8. ábra,. poz.).! Csavarozza a rézcsövet (8. ábra,. poz.) az előszerelt roppantógyűrűs csavarzat segítségével (8. ábra,. poz.) a légedényre (8. ábra,. poz.).! Csavarozza össze az automatikus légtelenítőt (8. ábra, 9. poz.) és a gömbcsapot (8. ábra, 8. poz.) a roppantógyűrűs csavarzat segítségével (8. ábra, 0. poz.) a rézcsővel (8. ábra,. poz.).! A kollektor szerelése után csavarozza össze az SKS-légtelenítő készletet a kollektor előremenő csatlakozásával.! Állítsa a légtelenítőt függőleges helyzetbe a rézcső (8. ábra,. poz.) enyhe hajlítgatásával ábra Oldalsó csatlakozás, jobbos. poz.: Csatlakozó csatorna. poz.: Furat a rézcső számára (Ø 0 mm). poz.: Rézcső (Ø 0 mm). poz.: Előremenő vezeték, rézcső (z. B. Ø 8 mm). poz.: Légedény. poz.: Kollektor összekötő közcsavar 7. poz.: Kettős csavarzat 8. poz.: /8 golyóscsap, K/B szárnyas fogantyúval 9. poz.: Automatikus légtelenítő 0. poz.: Roppantógyűrűs csavarzat (0 Rp /8). poz.: Tömítőgumi. poz.: Roppantógyűrűs csavarzat (0 R /8). poz.: Csatlakozó idom (roppantógyűrűs csavarzat, R ¾ 8) SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07

7 Az SKS-légtelenítő készlet szerelése.. Bal oldalsó csatlakozás elkészítése! Minden szükséges építőelemet tömítsen.! Vegye ki a csatlakozó csatornából (9. ábra,. poz.) az előremenő vezetéket (9. ábra,. poz.; a rézcsövet és a nemesacél flexibilis tömlőt) és válassza szét a rézcső ív alatt.! Kösse az előremenő vezetéket (9. ábra,. poz.) a roppantógyűrűs csavarzat segítségével (9. ábra,. poz.) a légedényhez (9. ábra,. poz.).! Rögzítse a rendelkezésre álló tartólemezt a biztosítógyűrűvel a kollektor összekötő közcsavarzatán (9. ábra,. poz.) és ezeket csavarozza a légedényhez (9. ábra,. poz.).! A rézcső átvezetése céljából (9. ábra,. poz.) a csatlakozó csatorna felső részén (9. ábra,. poz.) fúrjon egy lyukat (Ø mm) és helyezze bele a tömítgumit (9. ábra, 7. poz.).! Rögzítse a rézcsövet (9. ábra,. poz.) az előszerelt roppantógyűrűs csavarzat segítségével (9. ábra,. poz.) a légedényen (9. ábra,. poz.).! Az automatikus légtelenítőt (9. ábra, 9. poz.) és a gömbcsapot (9. ábra, 0. poz.) csavarja össze a roppantógyűrűs csavarzat (9. ábra, 8. poz.) segítségével a rézcsővel (9. ábra,. poz.).! Szerelje fel a tartólapot a mellékelt (M) csavarokkal a csatlakozó csatornára (9. ábra,. poz.).! A kollektor szerelése után csavarozza össze az SKS-légtelenítő készletet a kollektor előremenő csatlakozásával.! Állítsa a légtelenítőt függőleges helyzetbe a rézcső (9. ábra,. poz.) enyhe hajlítgatásával ábra Oldalsó csatlakozás, balos. poz.: Csatlakozó csatorna. poz.: Furat a rézcső számára (Ø 0 mm). poz.: Rézcső (Ø 0 mm). poz.: Előremenő vezeték, rézcső (pl. Ø 8 mm). poz.: Légedény. poz.: Roppantógyűrűs csavarzat (0 R /8) 7. poz.: Tömítőgumi 8. poz.: Roppantógyűrűs csavarzat (0 Rp /8) 9. poz.: Automatikus légtelenítő 0. poz.:/8 gömbcsap, K/B szárnyas fogantyúval. poz.:tartólemez kollektor összekötő közcsavarral és biztosító tárcsával. poz.:csatlakozó idom (roppantógyűrűs csavarzat, R ¾ 8) 9 0 SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07 7

8 Az SKS-légtelenítő készlet szerelése. Általános tudnivalók a légtelenítővel és a glikol/víz keverékkel (szolárfolyadék) üzemelő szolár rendszerekkel kapcsolatban A légtelenítő zárócsavarja (hernyócsavar) legyen mindig nyitott állapotban. Az esővédő sapka mindig legyen rajta a zárócsavaron. A szolár rendszer szolárfolyadékkal történő feltöltése előtt a golyóscsapot ki kell nyitni. A szolárfolyadék sűrű állaga miatt a szolárfolyadék lényegesen jobban megköti a levegőt, mint a tiszta víz. Ezért a légtelenítési folyamat a keringtető szivattyú üzemeltetésével több órát is igénybe vehet. SÉRÜLÉSVESZÉLY VIGYÁZAT! a hőhordozó közeg gőzölgése miatt.! Ügyeljen arra, hogy a szolár rendszer légtelenítése után a légtelenítőn a gömbcsapot el kell zárni, mivel a szolár rendszer esetleges túlfűtése esetén a keringési körből a folyadék kigőzölöghet. Csak zárt gömbcsap esetén történik meg a tágulási tartályon keresztüli nyomás kiegyenlítődés a kollektorban a szolár folyadék elgőzölgése esetén. 8 SKS-légtelenítő készlet szerelési utasítás Kiadás: 00/07
