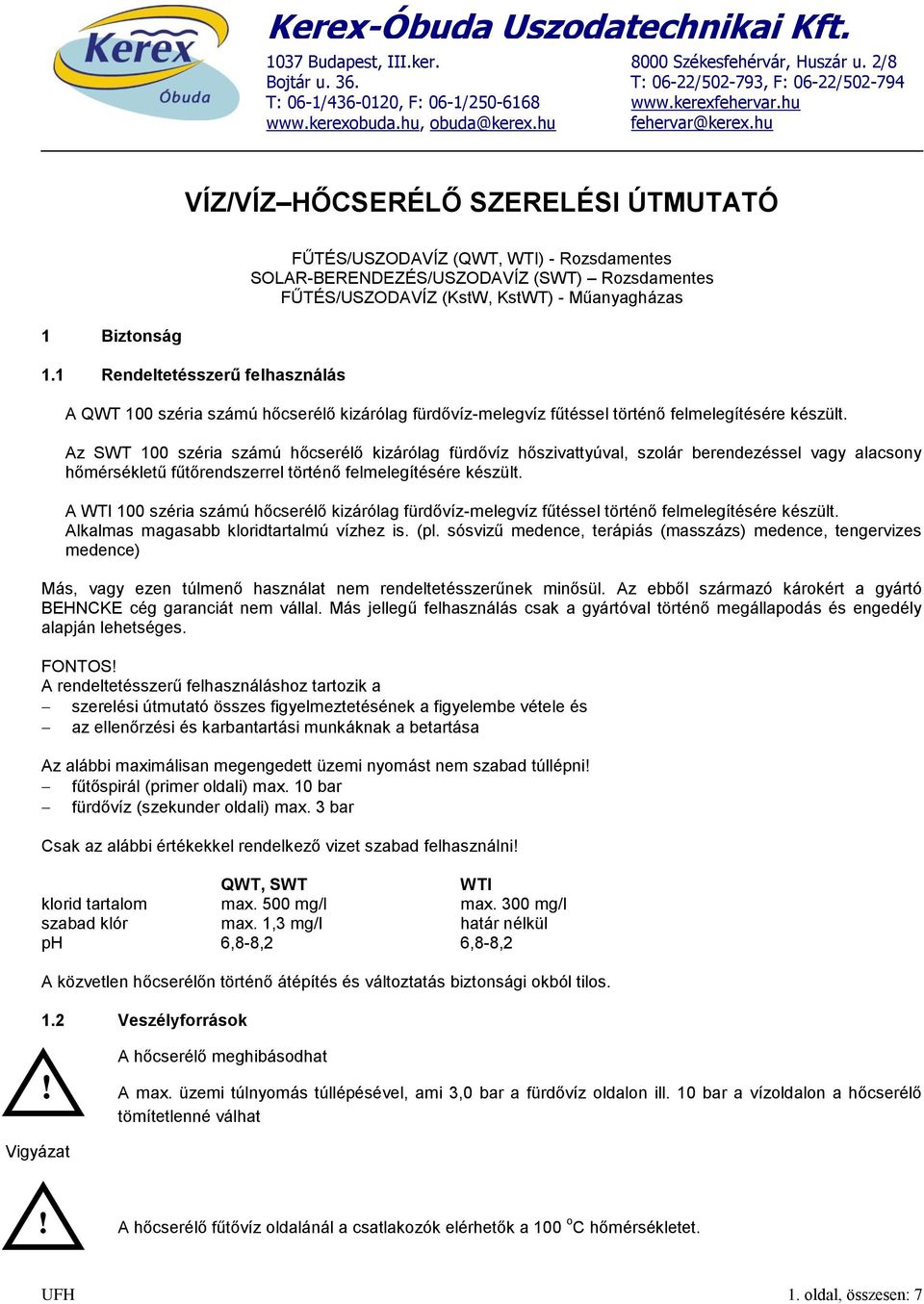

1 1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/ , F: 06-1/ Székesfehérvár, Huszár u. 2/8 T: 06-22/ , F: 06-22/ VÍZ/VÍZ HŐCSERÉLŐ SZERELÉSI ÚTMUTATÓ FŰTÉS/USZODAVÍZ (QWT, WTI) - Rozsdamentes SOLAR-BERENDEZÉS/USZODAVÍZ (SWT) Rozsdamentes FŰTÉS/USZODAVÍZ (KstW, KstWT) - Műanyagházas 1 Biztonság 1.1 Rendeltetésszerű felhasználás A QWT 100 széria számú hőcserélő kizárólag fürdővíz-melegvíz fűtéssel történő felmelegítésére készült. Az SWT 100 széria számú hőcserélő kizárólag fürdővíz hőszivattyúval, szolár berendezéssel vagy alacsony hőmérsékletű fűtőrendszerrel történő felmelegítésére készült. A WTI 100 széria számú hőcserélő kizárólag fürdővíz-melegvíz fűtéssel történő felmelegítésére készült. Alkalmas magasabb kloridtartalmú vízhez is. (pl. sósvizű medence, terápiás (masszázs) medence, tengervizes medence) Más, vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az ebből származó károkért a gyártó BEHNCKE cég garanciát nem vállal. Más jellegű felhasználás csak a gyártóval történő megállapodás és engedély alapján lehetséges. FONTOS! A rendeltetésszerű felhasználáshoz tartozik a szerelési útmutató összes figyelmeztetésének a figyelembe vétele és az ellenőrzési és karbantartási munkáknak a betartása Az alábbi maximálisan megengedett üzemi nyomást nem szabad túllépni! fűtőspirál (primer oldali) max. 10 bar fürdővíz (szekunder oldali) max. 3 bar Csak az alábbi értékekkel rendelkező vizet szabad felhasználni! QWT, SWT WTI klorid tartalom max. 500 mg/l max. 300 mg/l szabad klór max. 1,3 mg/l határ nélkül ph 6,8-8,2 6,8-8,2 Vigyázat A közvetlen hőcserélőn történő átépítés és változtatás biztonsági okból tilos. 1.2 Veszélyforrások A hőcserélő meghibásodhat! A max. üzemi túlnyomás túllépésével, ami 3,0 bar a fürdővíz oldalon ill. 10 bar a vízoldalon a hőcserélő tömítetlenné válhat! A hőcserélő fűtővíz oldalánál a csatlakozók elérhetők a 100 o C hőmérsékletet. UFH 1. oldal, összesen: 7

hu VÍZ/VÍZ HŐCSERÉLŐ SZERELÉSI ÚTMUTATÓ FŰTÉS/USZODAVÍZ (QWT, WTI) - Rozsdamentes SOLAR-BERENDEZÉS/USZODAVÍZ (SWT) Rozsdamentes FŰTÉS/USZODAVÍZ (KstW, KstWT) - Műanyagházas 1 Biztonság 1.

2 A hőcserélő a fűtővíz befolyó hőmérsékletén felforrósodhat, ha azon a fürdővíz nem áramlik át.! A csatlakoztatott műanyag vezetékeket megengedhetetlen mértékű hőterhelés érheti és ezáltal meghibásodhatnak. Vigyázat! Ha a fűtési körfolyamatot a keringtető/szűrőszivattyú nem reteszeli el, úgy a hőcserélő a fűtővíz befolyó hőmérsékletén felforrósodhat.! A hőcserélő meghibásodhat. A külső burokra jutó csöpögő víz vagy a fémrészecskéknek a hőcserélőbe történő Vigyázat! besodródása miatt fennáll az érintkező korróziójának a veszélye.! A fürdővíz szennyeződhet. A hőcserélő fűtőspiráljába besodródó fémrészektől ezek érintkező korrozió miatt tömítetlenné válhat. A fűtővíz a fürdővízbe kerülhet. 1.3 Biztonsági intézkedések a felállítás helyén A hőcserélőt egy fagymentes helyiségben műanyag vagy rozsdamentes acél tartóval kell felszerelni. Biztosítsa, hogy a szekunder oldali max. 3,0 bar ill. a primer oldali 10 bar üzemi nyomást ne lépjék túl. A hőcserélő vagy a környezet károsodhat. A fürdő üzemelése idején legalább hetente egyszer ellenőrizze a hőcserélőt és annak csatlakozásait a tömítettségére és a külsőre felismerhető hibákra. 2. Műszaki adatok 2.1 QWT 100* 2.2 Min. szivattyúteljesítmény Cikkszám 90/70 o C 60/40 o C m 3 /h m-vízoszlop m 3 /h m-vízoszlop méret(zoll) Cikkszám QWT ,8 10 0,08 1 ½ ¾ QWT ,1 10 0,10 1 ½ ¾ QWT ,8 10 0,11 1 ½ ¾ QWT ,5 12 0,15 1 ½ QWT ,0 15 0, QWT x3 1,5 20 0, QWT x5 2,0 25 1, SWT 100* min. szivattyú teljesítmény Cikkszám 50/40 o C m3/h m-vízoszlop m3/h m-vízoszlop méret (zoll) Cikkszám SWT ,2 1,0 10 1,0 1 ½ ¾ SWT ,8 2,8 10 1,0 1 ½ ¾ SWT ,2 1,0 10 1,0 1 ½ SWT ,6 1,5 10 1,2 1 ½ /7 oldal

Ha a fűtési körfolyamatot a keringtető/szűrőszivattyú nem reteszeli el, úgy a hőcserélő a fűtővíz befolyó hőmérsékletén felforrósodhat.! A hőcserélő meghibásodhat.

3 2.3 WTI 100* min. szivattyú teljesítmény Cikkszám 90/70 o C 60/40 o C m3/h m-vízoszlop m3/h m-vízoszlop DN (zoll) Cikkszám WTI ,8 10 0,08 40 ¾ WTI ,8 10 0,11 40 ¾ WTI ,5 12 0, *Módosítások vagy külön kivitel fenntartva 2.4 KstW, KstWI min. szivattyú teljesítmény Cikkszám 90/70 o C 60/40 o C m3/h m-vízoszlop m3/h m-vízoszlop DN (zoll) Cikkszám KstW , ,8 10 0,08 40 ¾ KstWT , ,8 10 0,08 40 ¾ 3 Felállítás/szerelés 3.1 Szállítás/raktározás A víz-hőcserélőt csak üresen szállítsa. A lemosott és kiürített víz-hőcserélőt csak helyiségen belül, nem agresszív atmoszférában. 3.2 Felállítási és csatlakozási méretek QWT,SWT Cikkszám A B C D E F mm mm mm NW Zoll Zoll QWT ½ ¾ QWT ½ ¾ QWT ½ ¾ QWT ½ 1 QWT QWT ½ ¾ QWT ½ ¾ QWT ½ 1 QWT ½ 1 3/7 oldal

szivattyú teljesítmény Cikkszám 90/70 o C 60/40 o C m3/h m-vízoszlop m3/h m-vízoszlop DN (zoll) Cikkszám KstW 200 47,5 14 2 0,8 10 0,08 40 ¾ KstWT 200 47,5 14 2 0,8 10 0,08 40 ¾ 3 Felállítás/szerelés

4 Cikkszám A B C D E F mm mm mm NW Zoll Zoll QWT QWT Cikkszám A B C D F mm mm mm NW Zoll WTI PVC DN 40 ¾ WTI PVC DN40 ¾ WTI PVC DN 40 ¾ WTI PVC DN 40 1 WTI PVC DN /7 oldal

125 90 PVC DN 40 ¾ WTI 100-30 440 125 135 PVC DN40 ¾ WTI 100-40 505 125 205 PVC

5 3.3 Felállítás A hőcserélőt csak fagymentes, száraz nem agresszív atmoszférájú helyiségben állítsa fel. Csöpögő víz a hőcserélőt meghibásíthatja. Biztosítsa a fel- és leszereléshez a könnyű hozzáférhetőséget. A hőcserélőt a víztükör alá vagy fölé lehet szerelni. 3.4 Szerelés A szerelés előtt megvizsgálandó, hogy a hőcserélőn látható sérülés nincs. A hőcserélő vízszintesen vagy függőlegesen a víztükör alá vagy fölé szerelhető Szerelési elrendezés a víztükör fölött Ábra: vízszintes beépítés 5/7 oldal

A hőcserélőt a víztükör alá vagy fölé lehet szerelni. 3.

6 3.4.2 Szerelési elrendezés a víztükör alatt Ábra: függőleges beépítés Ábra: vízszintes beépítés Ábra: függőleges beépítés 6/7 oldal

7 3.4.3 A hőcserélő csatlakoztatása Az idegen körvezetékre való csatlakoztatásnál ügyeljen arra, hogy fémrészecskék a hőcserélőbe ne kerüljön be. A hőcserélő és vascsövek közötti sárgaréz-kötések galvanikusan külön vannak választva. A hőcserélő a vegyszerektől megsérülhet. Adagoló készüléket alapvetően a hőcserélő után szabad beépíteni QWT/SWT/WTI csatlakoztatás keringtető szivattyúhoz/szűrőberendezéshez Csatlakoztassa a fűtővíz körvezetéket a hőcserélő primer oldalához Kösse össze a hőcserélő szekunder oldalát a fürdővíz csővezetékkel, tömlőbilinccsel ellátott tömlővezetékkel vagy belső menetes műanyag sárgaréz csavarral QWT / csatlakoztatás szűrőberendezéshez Csatlakoztassa a hőcserélő mindkét fűtőspirálját a fűtővízkörhöz kösse össze a hőcserélő szekunder oldalát a fürdővíz csővezetékkel tömlőbilinccsel ellátott tömlővezetékkel vagy belső menetes műanyag sárgaréz csavarral 4. Karbantartás/javítás Hetente ellenőrizze a hőcserélőt és a csatlakozások tömítettségét. 4.1 A víz-víz hőcserélő téliesítése fagymentes helyiségekben A fagymentes helyiségben történő tárolás esetén a hőcserélőt vízzel fel kell tölteni. 4.2 A víz-víz hőcserélő téliesítése fagyveszélyes helyiségekben A fagykárosodás mentes szakszerű áttelelés az alábbi munkalépések figyelembe vételével lehetséges: zárja le az elzárószerkezetet mindkét vízkörben ürítse le a hőcserélőt és a csatlakozó csővezetékeket. 4.3 Hőcserélő függőleges elrendezésben Teljesen ürítse le a hőcserélőt a leürítő szelepeken keresztül. 4.4 Hőcserélő vízszintes elrendezésben A vízszintes elrendezésű hőcserélőt szerelje le. Öblítse ki a hőcserélőt, majd raktározza szárazon. 7/7 oldal

4.3.1 QWT/SWT/WTI csatlakoztatás keringtető szivattyúhoz/szűrőberendezéshez Csatlakoztassa a fűtővíz körvezetéket a hőcserélő primer oldalához Kösse össze a hőcserélő szekunder oldalát a fürdővíz
