Termosztatikus fűtőtestszelepek

Átírás

1 Általános adatok Az Oventrop termosztatikus szelepek segédenergia nélkül működő arányos szabályozók. A fűtendő helyiség hőmérsékletének szabályozását a fűtővíz tömegáramának változtatásával végzik. A szelepek megfelelnek az EnEV követelményeinek. Méretezésüket a kiválasztás során lehetőség szerint 1K illetve 2K arányos szabályozási tartományban kell végezni. Névleges átfolyási teljesítmény: (kg/h), a megadott diagramok szerint. Megengedett max. nyomáskülönbség, amely mellett a szelep még zárni képes: 1 (bar): az A, AV 6, ADV 6, RF, RFV 6, RFZ, AZ és P szeleptípusoknál 3 (bar): az F típusú szelepeknél A típusú termosztatikus szelep Szelepházak anyaga: típustól függően vörösöntvény, sárgaréz, nikkelezett felülettel Érzékenység a nyomáskülönbség változására: 0,1 K-0,7 K / 0,5 bar CEN minősítéssel az A, RF, AV 6 és F típusok rendelkeznek, az Uni XH, Uni LH, Uni SH, Uni L, Uni LH és az Uni L távérzékelős kivitelű termosztátokkal összeépítve. Egyéb adatokat részletesen a tervezési segédletek és használati útmutatók tartalmaznak. Bypass Combi Uno komplett fűtőtestkötés Egypont-csatlakozású szelepek, vízszintes és függőleges lándzsa-elhelyezéssel 1

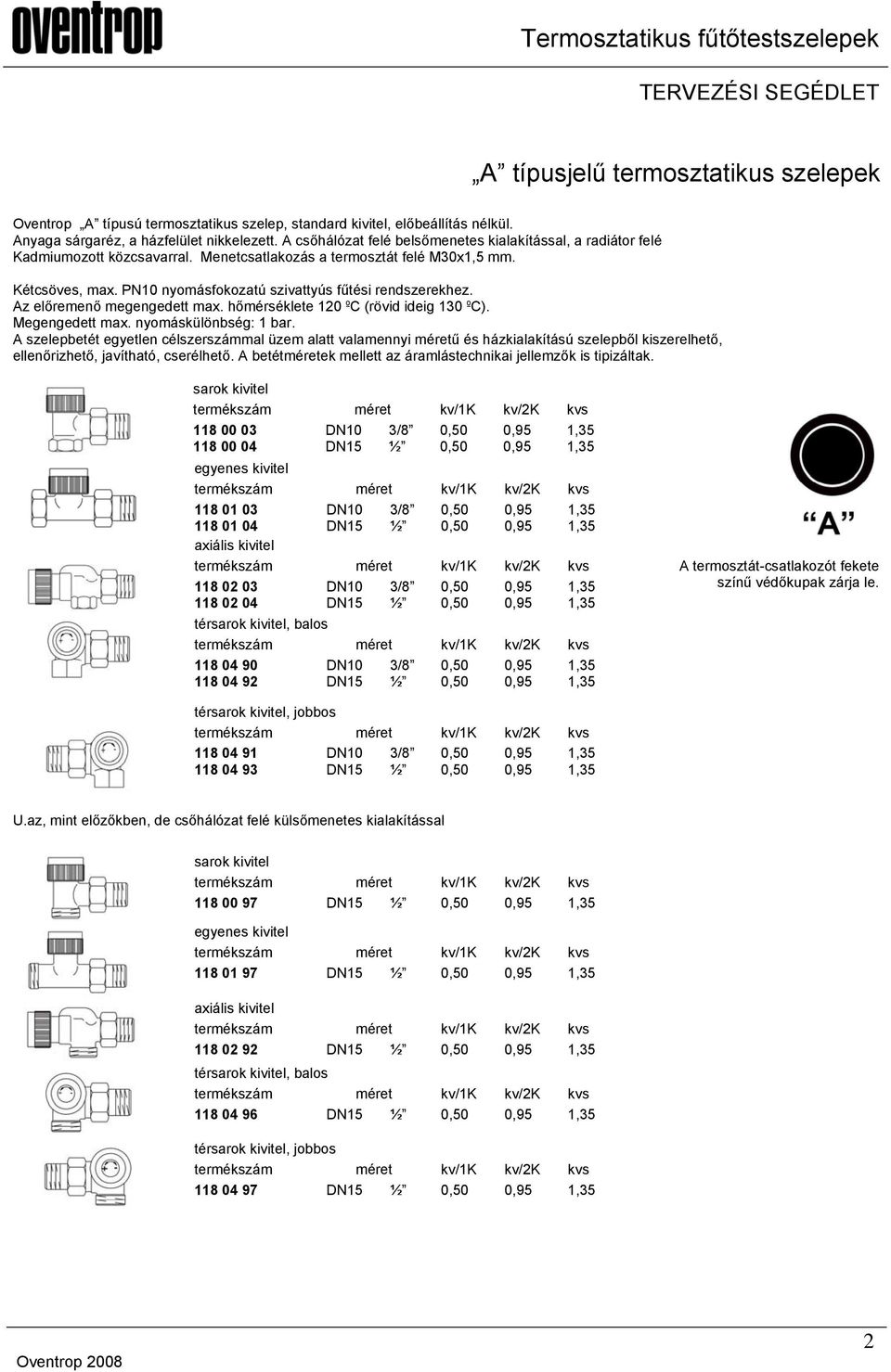

2 A típusjelű termosztatikus szelepek Oventrop A típusú termosztatikus szelep, standard kivitel, előbeállítás nélkül. Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé Kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1, DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1,35 axiális kivitel DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1,35 tér, balos DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1,35 A termosztát-csatlakozót fekete színű védőkupak zárja le. tér, jobbos DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1,35 U.az, mint előzőkben, de csőhálózat felé külsőmenetes kialakítással DN15 ½ 0,50 0,95 1, DN15 ½ 0,50 0,95 1,35 axiális kivitel DN15 ½ 0,50 0,95 1,35 tér, balos DN15 ½ 0,50 0,95 1,35 tér, jobbos DN15 ½ 0,50 0,95 1,35 2

3 RF típusjelű termosztatikus szelepek Oventrop RF típusú termosztatikus szelep, rövid építési hosszúságú szelepházzal, standard kivitelben, előbeállítás nélkül. ( A szelepházba A típusú betét kerül beszerelésre) Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé Kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez, felújításokhoz, szelepcserékhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1, DN20 ¾ 0,50 0,95 1, DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1, DN20 ¾ 0,50 0,95 1,35 A termosztát-csatlakozót fekete színű védőkupak zárja le. 3

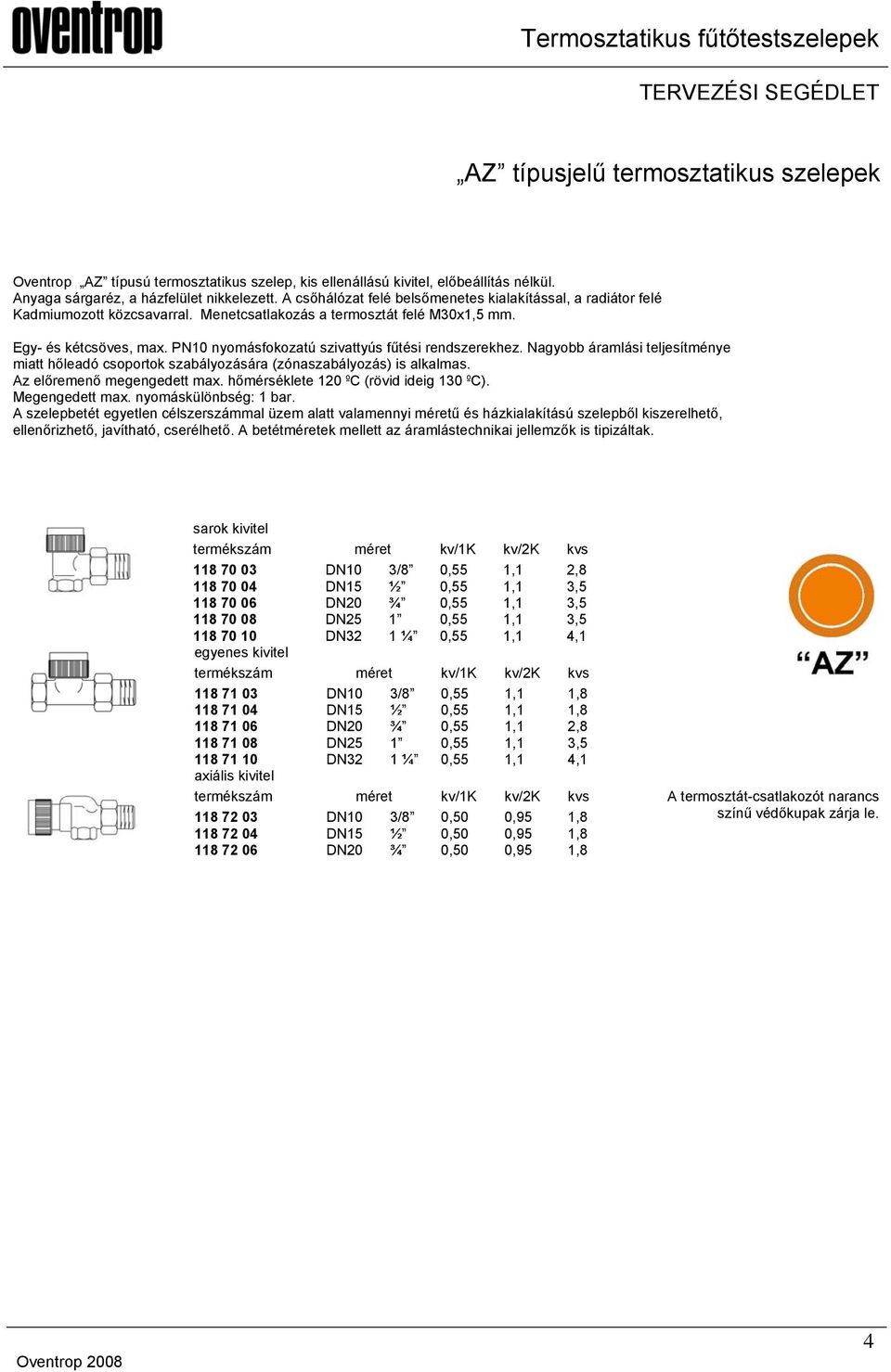

4 AZ típusjelű termosztatikus szelepek Oventrop AZ típusú termosztatikus szelep, kis ellenállású kivitel, előbeállítás nélkül. Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé Kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Egy- és kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez. Nagyobb áramlási teljesítménye miatt hőleadó csoportok szabályozására (zónaszabályozás) is alkalmas. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak DN10 3/8 0,55 1,1 2, DN15 ½ 0,55 1,1 3, DN20 ¾ 0,55 1,1 3, DN25 1 0,55 1,1 3, DN32 1 ¼ 0,55 1,1 4, DN10 3/8 0,55 1,1 1, DN15 ½ 0,55 1,1 1, DN20 ¾ 0,55 1,1 2, DN25 1 0,55 1,1 3, DN32 1 ¼ 0,55 1,1 4,1 axiális kivitel DN10 3/8 0,50 0,95 1, DN15 ½ 0,50 0,95 1, DN20 ¾ 0,50 0,95 1,8 A termosztát-csatlakozót narancs színű védőkupak zárja le. 4

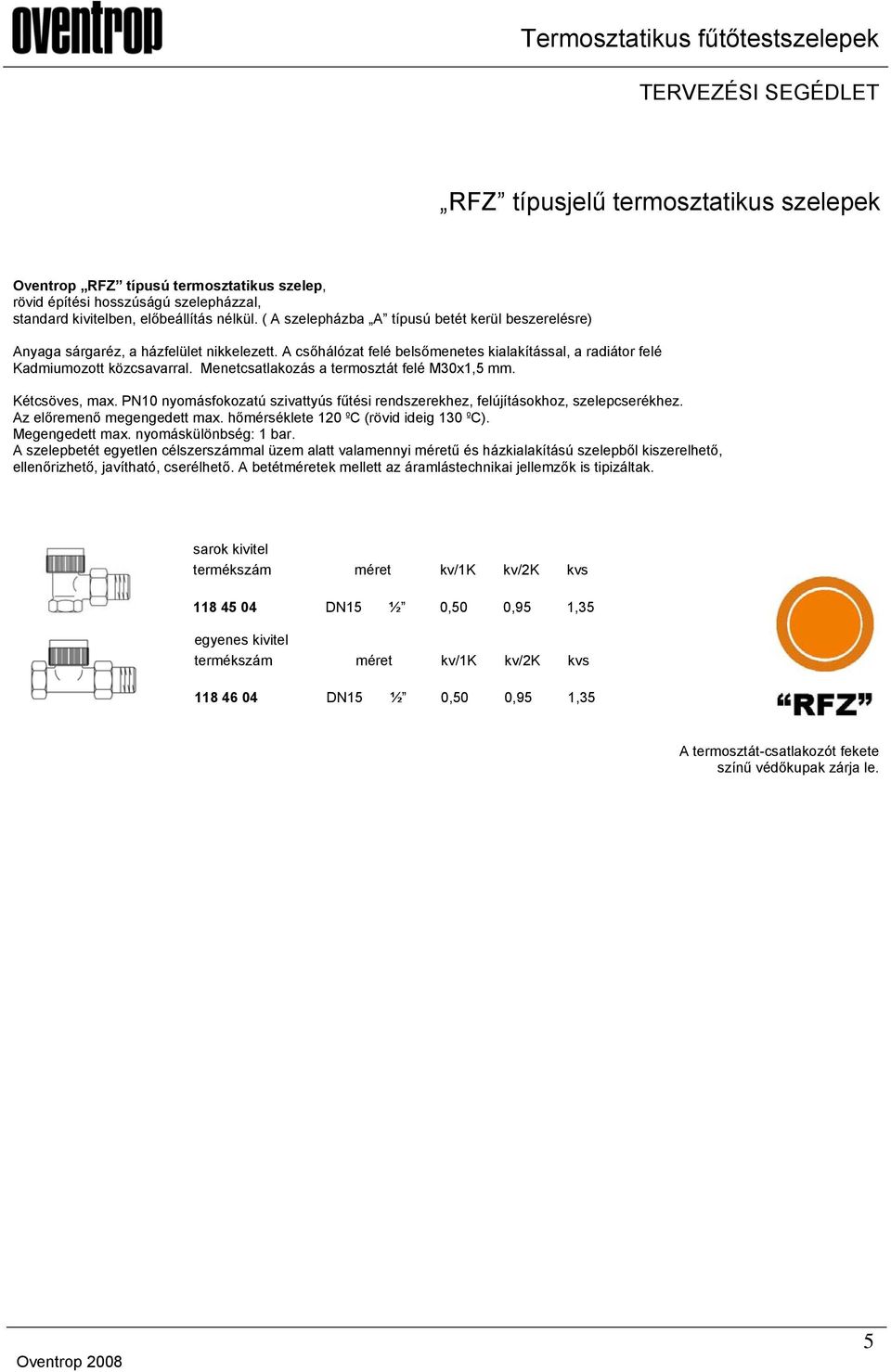

5 RFZ típusjelű termosztatikus szelepek Oventrop RFZ típusú termosztatikus szelep, rövid építési hosszúságú szelepházzal, standard kivitelben, előbeállítás nélkül. ( A szelepházba A típusú betét kerül beszerelésre) Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé Kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez, felújításokhoz, szelepcserékhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak DN15 ½ 0,50 0,95 1, DN15 ½ 0,50 0,95 1,35 A termosztát-csatlakozót fekete színű védőkupak zárja le. 5

6 AV 6 típusjelű termosztatikus szelepek Oventrop AV 6 típusú termosztatikus szelep, 6 fokozatú előbeállítással rendelkező kivitel. Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Gőz hőhordozóhoz nem alkalmazható. Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0, DN20 ¾ 0,32 0,65 0, DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0, DN20 ¾ 0,32 0,65 0,90 axiális kivitel DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0, DN20 ¾ 0,32 0,65 0,90 tér, balos DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0,90 tér, jobbos DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0,90 A termosztát-csatlakozót fehér színű védőkupak zárja le. U.az, mint előzőkben, de csőhálózat felé külsőmenetes kialakítással DN15 ½ 0,32 0,65 0, DN15 ½ 0,32 0,65 0,90 axiális kivitel DN15 ½ 0,32 0,65 0,90 tér, balos DN15 ½ 0,32 0,65 0,90 tér, jobbos DN15 ½ 0,32 0,65 0,90 6

7 ADV 6 típusjelű termosztatikus szelepek Oventrop ADV 6 típusú termosztatikus szelep, 6 fokozatú előbeállítással és termosztát-védelmi funkcióval rendelkező kivitel. Fordított működésű szelepbetéttel, amely a termosztát leszerelése esetén a névleges tömegáram 5%-ig visszazár. Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Gőz hőhordozóhoz nem alkalmazható. Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak. Figyelem! Az ADV 6 szelepek alkalmazása esetén a fűtési rendszer feltöltése csak felszerelt és nyitott állapotú termosztátok mellett lehetséges. Termékszám méret kv/1k kv/2k kvs DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0, DN20 ¾ 0,32 0,65 0,90 Termékszám méret kv/1k kv/2k kvs DN10 3/8 0,32 0,65 0, DN15 ½ 0,32 0,65 0, DN20 ¾ 0,32 0,65 0,90 A termosztát-csatlakozót olivazöld színű védőkupak zárja le. 7

8 RFV 6 típusjelű termosztatikus szelepek Oventrop RFV 6 típusú termosztatikus szelep, rövid építési hosszúságú szelepházzal, 6 fokozatú előbeállítással rendelkező kivitel. Anyaga sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 130 ºC). Gőz hőhordozóhoz nem alkalmazható. Megengedett max. nyomáskülönbség: 1 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak. Termékszám méret kv/1k kv/2k DN10 3/8 0,32 0, DN15 ½ 0,32 0, DN20 ¾ 0,32 0,65 Termékszám méret kv/1k kv/2k DN10 3/8 0,32 0, DN15 ½ 0,32 0, DN20 ¾ 0,32 0,65 A termosztát-csatlakozót világoszöld színű védőkupak zárja le. 8

9 F típusjelű termosztatikus szelepek Oventrop F típusú termosztatikus szelep, fokozatmentes előbeállítással rendelkező kivitel. Anyaga vörösöntvény/sárgaréz, a házfelület nikkelezett. A csőhálózat felé belsőmenetes kialakítással, a radiátor felé kadmiumozott közcsavarral. Menetcsatlakozás a termosztát felé M30x1,5 mm. Kétcsöves, max. PN10 nyomásfokozatú szivattyús fűtési rendszerekhez. Az előremenő megengedett max. hőmérséklete 120 ºC (rövid ideig 140 ºC). Megengedett max. nyomáskülönbség: 3 bar. A szelepbetét egyetlen célszerszámmal üzem alatt valamennyi méretű és házkialakítású szelepből kiszerelhető, ellenőrizhető, javítható, cserélhető. A betétméretek mellett az áramlástechnikai jellemzők is tipizáltak DN10 3/8 0,2 0,32 0, DN15 ½ 0,2 0,32 0, DN20 ¾ 0,2 0,32 0, DN10 3/8 0,2 0,32 0, DN15 ½ 0,2 0,32 0, DN20 ¾ 0,2 0,32 0,37 axiális kivitel DN10 3/8 0,2 0,32 0, DN15 ½ 0,2 0,32 0,37 0,2 0,32 0,37 tér, balos DN10 3/8 0,2 0,32 0, DN15 ½ 0,2 0,32 0,37 tér, jobbos DN10 3/8 0,2 0,32 0, DN15 ½ 0,2 0,32 0,37 A termosztát-csatlakozót fehér színű védőkupak zárja le. 9

10 A, AV 6, AZ, ADV 6, F és P szelepek házméretei RF, RFV 6 és RFZ szelepek házméretei M szelepek házméretei axiális kivitel, DN10 és DN15 axiális kivitel, DN20 térsarok szelep (az ábrán jobbos kivitel) 10

11 Háromjáratú szeleppel szerelt bypass kötés Kiegyenlítő csavarzat fűtőtest-kötéshez Egypontcsatlakozású (lándzsás) szelepek S - kiegyenlítő csavarzat fűtőtest-kötéshez TKM szelep egy- és kétcsöves rendszerekhez Bypass Combi Uno / Bypass Combi Duo négyutú szeleppel szerelt komplett kötés 11

12 A és RF típusú szelepek metszeti rajza ADV 6 típusú szelepek metszeti rajza Alapkivitel, amely egy- és kétcsöves fűtési rendszerekhez is alkalmazható. A szerkezeti felépítés az AZ szelepeknél is hasonló. AV 6 és RFV 6 típusú szelepek metszeti rajza Az ábrán a védősapka lenyomja a szeleptengelyt. Amennyiben a védőkupakot (vagy üzem során a termosztátfejet) eltávolítjuk a szeleptestről, akkor a szeleptengely zárási irányba mozdul és a szelep ezután csak névleges tömegáram 5%-át engedi át. A termosztátfej lopás elleni védelmére használható. F típusú szelepek metszeti rajza Kétcsöves fűtési rendszerekhez alkalmas, 6 fokozatban előbeállítható kivitelű szelepek, normál fűtési hőfoklépcsőkhöz. Kétcsöves fűtési rendszerekhez alkalmas, fokozat nélküli finom előbeállítással rendelkező szelepek, kis vízmennyiségekre, nagy fűtési hőfoklépcsőkhöz. Max. 3 bar nyomáskülönbség mellett még zár. Egypontcsatlakozású szelepek Bypass Combi Egy- és kétcsöves rendszerekhez, vízszintes vagy függőleges beépítéssel. Háromjáratú Bypass-szelep metszeti rajza A Bypass Combi Uno metszeti rajza, egycsöves fűtési hálózatokhoz. Alkalmazása egy- és kétcsöves rendszerekhez. Gyári beállításnál 40%-os fűtőtest tömegáram-hányad. 12

13 Szelepbetétek termékszám méret kv/2k kvs Megjegyzés DN10-DN15 0,95 A és RF fűtőtest-szelepekhez DN10-DN20 0,65 AV 6 és RFV 6 típusú fűtőtest-szelepekhez DN10-DN20 0,32 F típusú fűtőtest-szelepekhez DN10-DN20 0,65 ADV 6 típusú fűtőtest-szelepekhez DN15 Kvs=045 P típusú fűtőtest-szelepekhez DN15 kvs=0,80 P típusú fűtőtest-szelepekhez DN10-DN32 AZ és RF fűtőtest-szelepekhez, Rozsdamentes szelepülék, gőz hőhordozóhoz is alkalmas DN10-DN32 1,1 AZ típusú fűtőtest-szelepekhez DN10-DN32 0,45 A, AV 6, E, F, RF és RFV6 típusú szelepekhez, fordított áramlási irányhoz 13

14 átfolyási teljesítmények / áramlási ellenállások összefoglaló táblázat "A" és "RF" típusú szelepek k v -érték Zeta-érték Méret 1 K 1,5 K 2 K 3 K k vs -érték 1 K 1,5 K 2 K 3 K nyitva arányos szabályozási eltérés mellett arányos szabályozási eltérés mellett, DN 10 0,50 0,73 0,95 1,25 1, DN 15 0,50 0,73 0,95 1,25 1, DN 20 0,50 0,73 0,95 1,25 1, axiális kivitel, tér DN 10 0,50 0,73 0,95 1,25 1, DN 15 0,50 0,73 0,95 1,25 1, DN 20 0,50 0,73 0,95 1,25 1, "AV 6" és "RFV 6" típusú szelepek (előbeállítással) minden kivitelben k v -érték Zeta-érték Méret 1 K 1,5 K 2 K 3 K k vs -érték 1 K 1,5 K 2 K 3 K nyitva arányos szab. Eltérés mellett (6 előbeáll.) arányos szabályozási eltérés mellett DN 10 0,32 0,49 0,65 0,8 0, DN 15 0,32 0,49 0,65 0,8 0, DN 20 0,32 0,49 0,65 0,8 0, "ADV 6" típusú szelep (fordított működéssel és előbeállítással) minden kivitelben Zeta-érték Méret k v -érték 1 K 1,5 K 2 K 3 K 1 K 1,5 K 2 K 3 K arányos szabályozási eltérés mellett (6 előbeáll.) arányos szabályozási eltérés mellett DN 10 0,32 0,49 0,65 0, DN 15 0,32 0,49 0,65 0, DN 20 0,32 0,49 0,65 0, "F" típusú szelep (finom beállítással) minden kivitelben k v -érték Zeta-érték Méret 1 K 1,5 K 2 K 3 K k vs -érték 1 K 1,5 K 2 K 3 K nyitva arányos szab. eltérés mellett (6 előbeáll.) arányos szabályozási eltérés mellett DN 10 0,20 0,29 0,32 0,35 0, DN 15 0,20 0,29 0,32 0,35 0, DN 20 0,20 0,29 0,32 0,35 0, AZ" típusú szelep k v -érték k vs -érték Zeta-érték Zeta-érték Méret 1 K 1,5 K 2 K 1 K 1,5 K 2 K egyenes, sarok, axiális, egyenes sarok axiális arányos szab. elt. mellett arányos szab. elt. mellett nyitva nyitva nyitva DN 10 0,55 0,82 1,1 1,8 2,8 1, DN 15 0,55 0,82 1,1 1,8 3,5 1, DN 20 0,55 0,82 1,1 2,8 3,5 1, DN 25 0,55 0,82 1,1 3,5 3, DN 32 0,55 0,82 1,1 4,1 4, "P" típusú szelep k v -érték k vs -érték Zeta-érték Zeta-érték Méret 1 K 1,5 K 2 K 1 K 1,5 K 2 K egyenes, sarok, egyenes sarok arányos szab. elt. mellett arányos szab. elt. mellett nyitva nyitva DN 15 P 1 0,05 0,08 0,1 0,45 0, DN 15 P 2 0,08 0,12 0,16 0,

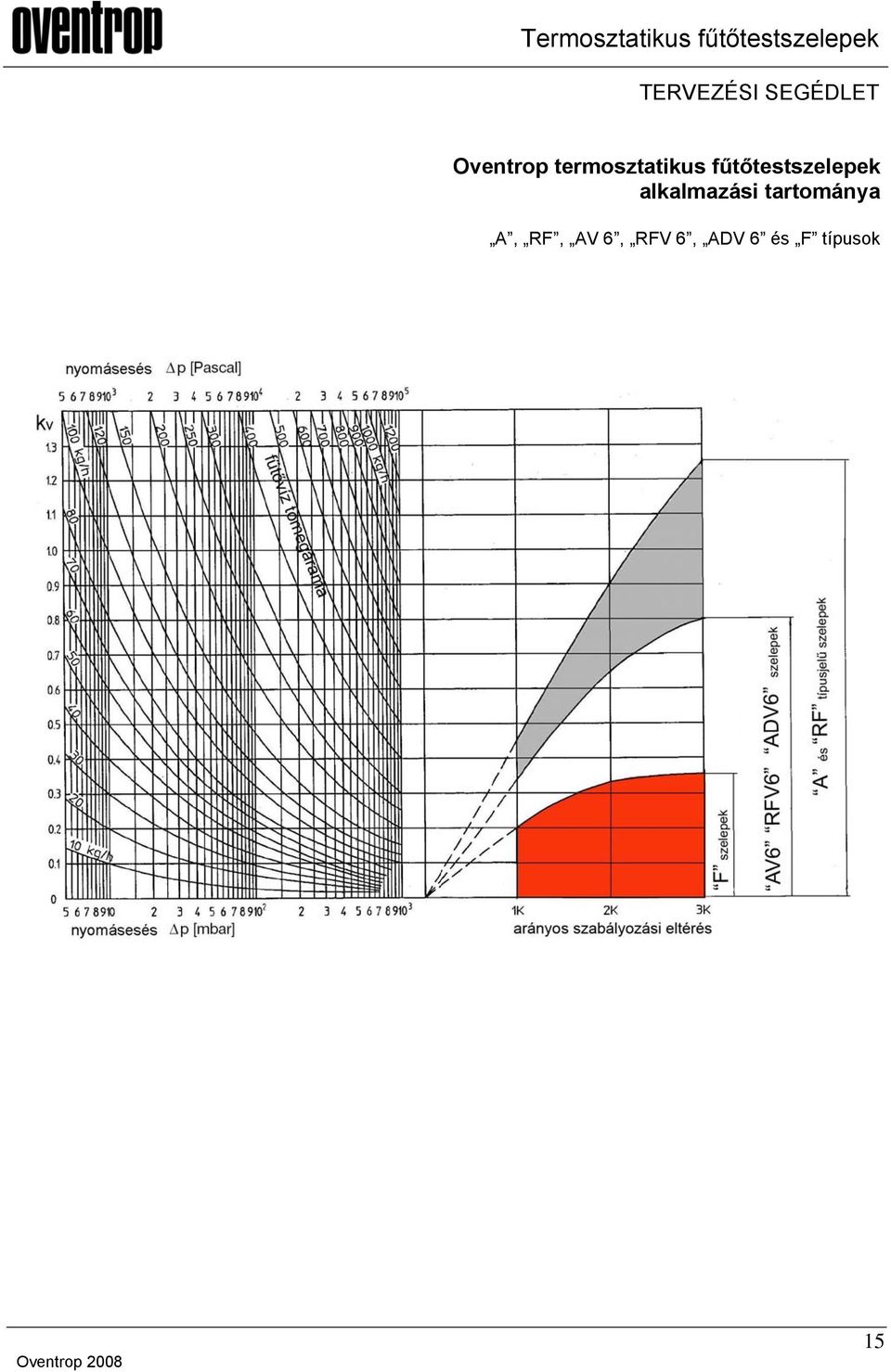

15 Oventrop termosztatikus fűtőtestszelepek alkalmazási tartománya A, RF, AV 6, RFV 6, ADV 6 és F típusok 15

16 Oventrop A és RF típusjelű termosztatikus fűtőtestszelepek nyomásvesztesége Minden kivitelre és méretre, 1-3K maradó arányos szabályozási eltérés mellett. 16

17 Hagyományos fűtőtestbekötés áramlási nyomásvesztesége Az előremenőben A vagy RF termosztatikus szeleppel, a visszatérőben Combi 2 / 3 / 4 típusú, előbeállíthatós kivitelű visszatérő szeleppel szerelve. Minden kivitelre és méretre, 1K maradó arányos szabályozási eltérés mellett. Minden kivitelre és méretre, 2K maradó arányos szabályozási eltérés mellett. 17

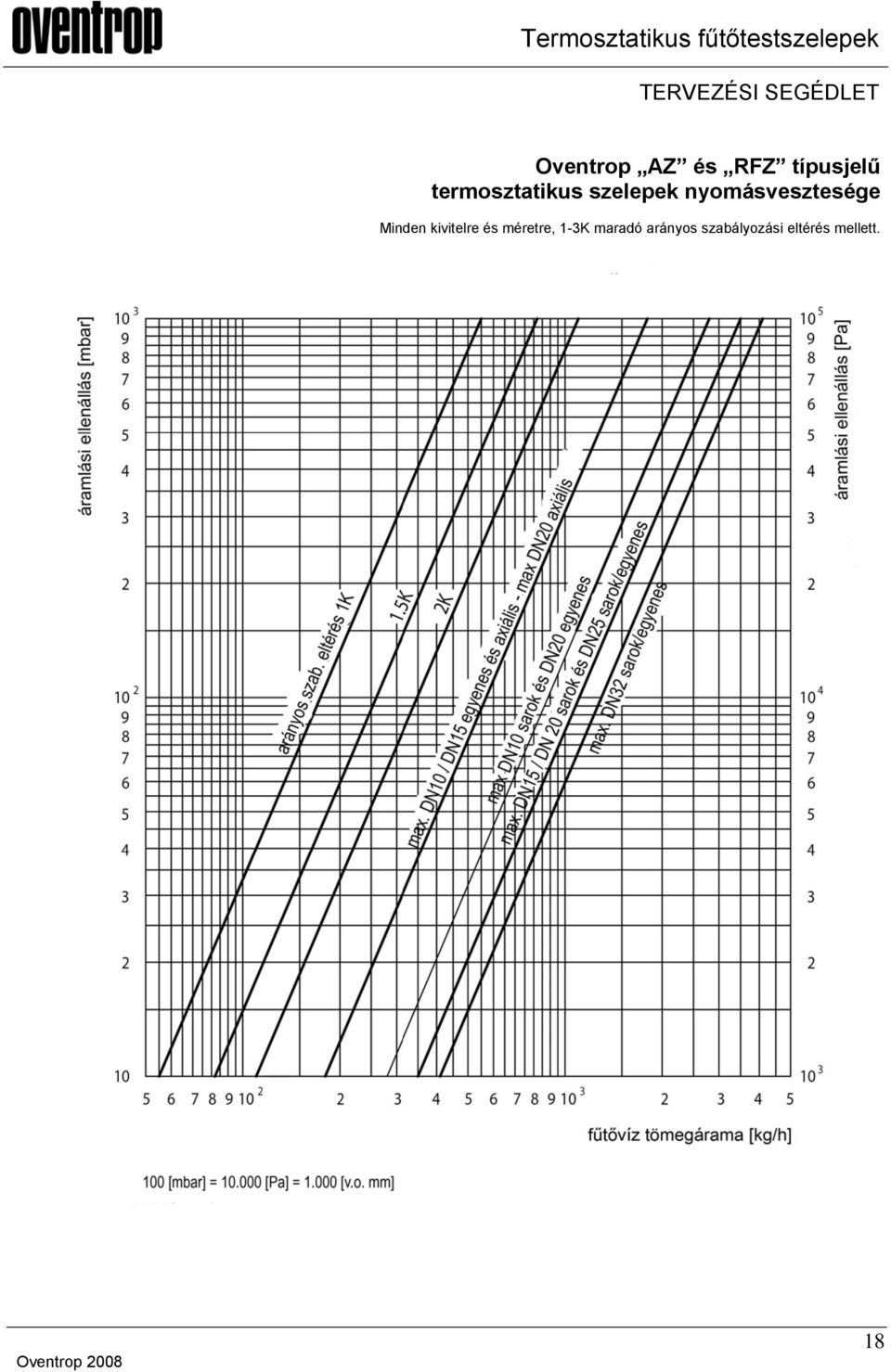

18 Oventrop AZ és RFZ típusjelű termosztatikus szelepek nyomásvesztesége Minden kivitelre és méretre, 1-3K maradó arányos szabályozási eltérés mellett. 18

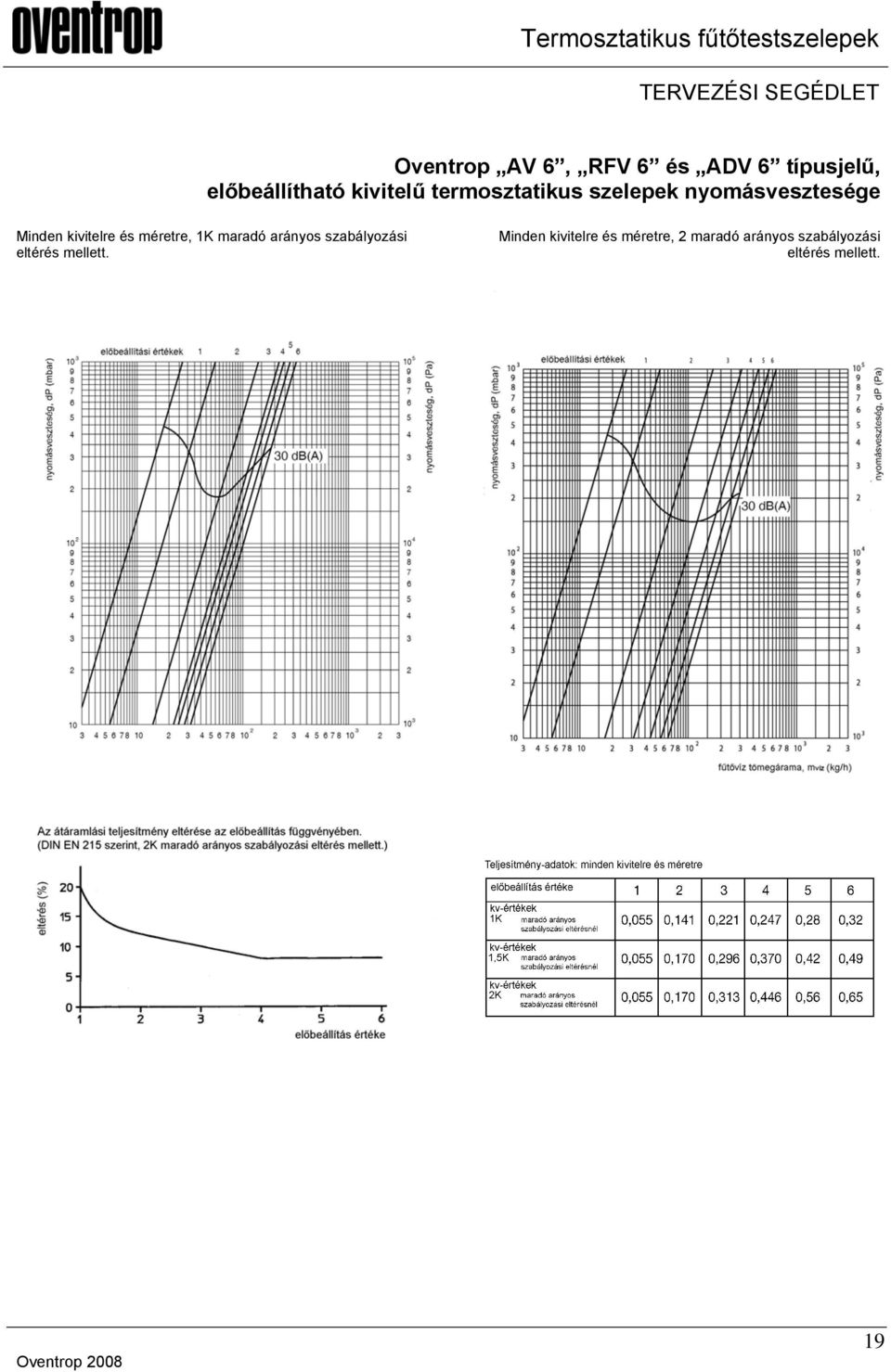

19 Oventrop AV 6, RFV 6 és ADV 6 típusjelű, előbeállítható kivitelű termosztatikus szelepek nyomásvesztesége Minden kivitelre és méretre, 1K maradó arányos szabályozási eltérés mellett. Minden kivitelre és méretre, 2 maradó arányos szabályozási eltérés mellett. 19

20 Oventrop F típusjelű, előbeállítható kivitelű termosztatikus szelepek nyomásvesztesége Minden kivitelre és méretre, 1K maradó arányos szabályozási eltérés mellett. Minden kivitelre és méretre, 2 maradó arányos szabályozási eltérés mellett. 20
