1 Szerelési és kezelési útmutató a CGB-75 és CGB-100 típusú gáztüzelésű kondenzációs falikazánokhoz A szerelési utasítást meg kell őrizni! Ha a kezelési utasítás nincs a kazán mellett, cégünk nem vállal garanciát. Wolf GmbH Postfach Mainburg Tel /74-0 Fax 08751/ Internet: WOLF Klíma és Fűtéstechnika Kft Budapest, Hofherr A. u Tel.: +36(1) , fax: +36(1) Art.-Nr.: _ A változtatás jogát fenntartjuk. HU

2 Tartalomjegyzék Tartalomjegyzék...Oldal Biztonsági előírások...3 Szabványok és előírások Szabályozás / működés / kezelés Szállítási terjedelem...8 A falikazánok felépítése...9 Telepítési utasítások...10 Szerelés...11 Méretek / szerelési távolságok...12 Telepítés A levegő-/füstgáz rendszer...17 Elektromos csatlakozás A rendszer feltöltése...22 Átszerelés E/LL földgázra (G20/G25)...23 Átszerelés P (G31) cseppfolyós gázra (ha szükséges)...24 Átszerelés más gáztípusokra (ha szükséges)...25 A csatlakozási gáznyomás ellenőrzése...26 Üzembe helyezés / a buszcímek beállítása...27 A szabályozási paraméterek kijelzése / változtatása...28 A folyamatos szabályozású szivattyú beállítása...29 A max. fűtési teljesítmény beállítása...30 A tüzeléstechnikai paraméterek mérése...31 A CO 2 -érték beállítása Beüzemelési jegyzőőkönyv...34 Karbantartás (ld. a mellékelt karbantartási utasítás) Karbantartási és tervezési adatok Tervezési utasítások Vízelőkészítés A fűtési rendszer adatai...39 Tervezési utasítás Kapcsolási rajz...50 Műszaki adatok...51 Hiba-okok-elhárításuk Termékismertető adatlap a következő rendelet szerint: (EU) sz. 811/ Műszaki paraméterek az (EU) 813/2013 sz-ú rendelete szerint...55 EU-megfelelési nyilatkozat _201507

3 Ez a leírás az alábbi utasításokat és jelzéseket használja. Az utasítások betartása a készülék műszaki üzembiztonságát és a kezelők védelmét szolgálja. Biztonsági előírások Biztonsági utasítások felirattal jelzetteket pontosan be kell tartani, hogy a készülék károsodását, vagy a kezelő személyi sérülését elkerülje. Az elektromos egységek megérintésekor áramütés érheti! Figyelem: A burkolat leszerelése előtt kapcsolja ki a készüléket. Ábra: a készülék elektromos sorkapcsa. Áramütés veszély Figyelem Sohase érintse meg a bekapcsolt berendezés elektromos egységeit és csatlakozásait! Áramütés érheti, ami egészségkárosodást, rossz esetben halált okozhat. A kikapcsolt berendezés sorkapcsain feszültség van! Az utasítások felirat műszaki utasításokat tartalmaz, amelyek betartásával elkerülheti a berendezés meghibásodását, károsodását. Ábra: gyújtótrafó, nagyfeszültségű-gyújtóelektróda, hőcserélő. Áramütés veszély, égési sérülés a forró alkatrészek miatt. Általános utasítások Ábra: kombinált gázszelep Áramütés veszély, mérgezés- és robbanásveszély a kiáramló gáz miatt. A készülék karbantartását Wolf szervízes végezze. A rendszeres karbantartás és a csak Wolf alkotóelemek alaklmazása döntő jelentőséggel van a készülék hibátlan üzemvitelére és élettartamának hosszára. Javasoljuk, kössön karbantartási szerződést a legközelebbi Wolf szervízessel. Karbantartás után tegye helyére és rögzítse a burkolatot! A füstgázrendszer sérülése szénmonoxidmérgezés veszélyt jelenthet! Ábra: gázcsatlakozás Mérgezés- és robbanásveszély a kiáramló gáz miatt _

4 Szabványok és előírások A Wolf kondenzációs kazánok telepítése előtt egyeztessen a helyi gázszolgáltatóval és az illetékes kéményseprővel. A Wolf kondenzációs kazánokat csak vizsgázott szakember telepítheti. A szerelő felelős a biztonságos telepítési körülmények betartásáért. A készüléket Wolf szervízes helyezze üzembe. A telepítés során tartsa be az alábbi szabványokat előírásokat: energiatakarékossági előírások gázkészülékek telepítési előírásai kondenzációs kazánok telepítésének egyedi előírásai EN elektromos háztartási készülékek biztosítása EN épületek biztonsága Amennyiben a szabályozáson bármiféle változtatásokat, átalakításokat végeznek, a károsodásokért semmiféle felelősséget nem vállal a Wolf cég. Figyelem: A kezelési uatsítást alaposan olvassa el a telepítés előtt és jól őrizze mindig a készülék mellett. Tartsa be a tervezési utasításokat is. ivóvízre vonatkozó előírások EN hőveszteség számítás EN fűtési rendszerek EN kémények EN ffüstgázvezeték tüzeléstechnikai mérése 1000 V alatti elektromos berendezések előírásai EN50165 nem elektromos fűtésű berendezések _201507

5 CGB típusú gáztüzelésű kondenzációs falikazánok A kondenzációs gázkazánok az alábbi szabványoknak felenek meg EN 437 / EN 483 / EN 677, ill. az alábbi irányelveknek 90/396/EWG (gázfelhasználás), 92/42/EEC (hatásfok), 2006/95/EG (kisfestültségű berendezések), 2004/108/EG. A készülékek elektronikus gyújtással és füstgázellenőrzéssel felszereltek, alacsony hőmérsékletű fűtési rendszerekhez (95 Cig és 6 bar-ig) és HMV készítésre alkalmasak az EN előírásainak megfelelően. A Wolf gyártmányú kondenzációs falikazánokat garázsban is fel lehet szerelni. Szabványok és előírások Helyiség levegőt szívó kondenzációs falikazán csak olyan helyiségben telepíthető, amelyik kielégíti az alapvető légellátási előírásokat, hogy a füstgázvisszaáramlást megakadályozza. Telepítés előtt olvassa el a tervezési és szerelési utasítást. A berendezés üzemeltetéséhez cseppfolyós gázként kizárólag a DIN nek eleget tevő propánt szabad használni, ellenkező esetben ugyanis zavarok léphetnek fel a kondenzációs gázkazán indításakor és működtetésekor tanúsított viselkedésében, és emiatt készülék rongálódások és személyi sérülések veszélye fenyeget. Amennyiben nem megfelelő módon légtelenítették a cseppfolyós gáz tartályát, gyújtási problémák jelentkezhetnek. Ebben az esetben forduljon ahhoz a céghez, amely a cseppfolyós gáz tartályát megtöltötte. Amennyiben az összkeménység 15 dh-nál (2,5 mol/m³-nél) nagyobb, a meleg víz hőmérsékletét maximum 50 C-ra szabad beállítani, nehogy vízkövesedés következzen be. Ha nem használják a tartozékok közt található szabályozót, ehhez a meleg víz hőmérsékletállító gombját legfeljebb a 6-os értékre szabad beállítani. 20 dh feletti összkeménység esetén az ivóvíz melegítésére minden esetben vízlágyítót kell használni a hidegvíz betápláló vezetékben, hogy ritkábban kelljen karbantartást végezni a berendezésen. Ha nem így tesz, a készülék idő előtt elvízkövesedhet, és emiatt csak korlátozott mértékben élvezheti a meleg víz kényelmét. Szakértő mesteremberrel mindig meg kell vizsgáltatni a helyi adottságokat. Ábra: Wolf gáztüzelésű kondenzációs falikazán _

6 Szabályozás / működés / kezelés üzemkapcsoló ki/be zavarkioldó HMV hőmérséklet fűtővíz előremenő hőmérő világító gyűrű 0 I Üzemkapcsoló ki/be 0 állásnál a kazán kikapcsolva Zavarkioldás A zavarkioldás ill. a berendezés újraindítása a gomb benyomásával lehetséges. Amennyiben a zavarkioldó gombot véletlenül (hibamentes helyzetben) megnyomja, a berendezés újraindul. A működéskijelző világító gyűrű Kijelzés Villogó zöld Folyamatos zöld Villogó sárga Folyamatos sárga Villogó piros Jelentés Készenlét (bekapcsolt készülék, nincs hőigény) Hőigény van: a szivattyú működik, az égő kikapcsolva Kéményseprő üzem Az égő bekapcsolva, a gázégő működik Zavar HMV hőmérséklet A HMV tárolóval összekapcsolt kondenzációs falikazánon beállítható a HMV hőmérséklete 1-9 érték között, amely érték C-nak felel meg. Amennyiben digitális helyiséghőmérséklet, vagy időjárásfüggő szabályozást csatlakoztatnak a falikazánhoz, úgy ez a forgatógomb hatástalan. A HMV tároló hőmérséklet beállítása csak a digitális szabályozón lehetséges. A fűtési hőmérséklet Beállítható 2-8 között, amely C közötti értéket jelent. Amennyiben digitális helyiséghőmérséklet, vagy időjárásfüggő szabályozást csatlakoztatnak a falikazánhoz, úgy ez a forgatógomb hatástalan _201507

7 Szabályozás / működés / kezelés Beállítás Fűtési üzem (2-8 közötti állítás) Fűtési üzemben a falikazán a beállított max. hőmérsékletre fűti fel a rendszert. A fűtési szivattyú beállított üzemmódjának megfelelően működik (a gyári beállítás folyamatos működés). Nyári üzem Amennyiben a fűtést szüneteltetni akarja, úgy a fűtési üzem forgatógombot ebbe az állásba forgassa. Ilyenkor csak a HMV készítés működik, ill. a fűtőköri szivattyú(k) beállás elleni védelme. Kéményseprő üzem Amennyiben a fűtési üzem forgatógombját a max. értéken túl, ide forgatja, úgy bekapcsol a kéményseprő üzem. A világító gyűrű sárgán villog. Bekapcsolt kéményseprő üzemben a falikazán a beállított max. teljesítményre fűt fel. A beállított újraindulásgátlás feloldódik. A kéményseprő üzem 15 perc múlva leáll, vagy ha közben a beállított max. előremenő hőmérsékletet eléri. Újraindításához forgassa teljesen balra a forgatógombot, majd újra a kéményseprő szimbólumra. A szivattyú beállás elleni védelme Nyári üzemben a fűtési szivattyú 24 óránként 30 másodpercre bekapcsol. Figyelem: A kondenzációs falikazán bekapcsolási gyakoriságát az elektronika szabályozza. A zavarkioldó benyomásával ez a határolás feloldódik. Ennek megfelelően a váletlenszerű benyomás után is a falikazán azonnal üzemelni kezd, amennyiben fűtési hőigény van _

8 Szállítási terjedelem Szállítási terjedelem Tartozékok A kiszállított egység tartalma: 1 csatlakoztatásra előszerelt kondenzációs falikazán 1 felakasztó váll oldalfali szereléshez tartozékokkal 1 szerelési utasítás 1 üzemeltetési utasítás 1 karbantartási utasítás 1 szifon tömlővel együtt 1 karbantartó szerszám A falikazán csatlakozásai A kondenzációs falikazán telepítéséhez az alábbi tartozékok szükségesek: - levegő-/füstgáz elemek (ld. tervezési utasítás) - helyiséghőmérséklet- vagy időjárásfüggő szabályozó - tömlőtartós lefolyótölcsér - gázcsap - előremenő-visszatérő szerelvénycsoport, biztonsági szeleppel - folyamatos szabályozású szivattyúval szerelt szerelvénycsoport, biztonsági szeleppel - egy- ill kétkazános rendszerhez hidraulikus váltóval együtt szerelt szivattyús készlet - szennyfogó szűrő a visszatérőbe fűtési előremenő 1½ fűtési visszatérő 1½ kondenz csatlakozás gázcsatlakozás ¾ Ábra: falikazán csatlakozók Fűtőköri szivattyúcsoport (tartozékként vásárolható) folyamatos szabályozású szivattyú biztonsági szelep gázcsap nyomásmérő szifon ürítőcsap ürítőcsap fűtési előremenő 2 Ábra: szivattyús szerelvény csoport (tartozékként vásárolható) fűtési visszatérő 2 zárt tágulási tartály csatlakozás _201507

9 A falikazánok felépítése CGB-75 / CGB-100 égési levegő mérőcsonk füstgáz mérőcsonk füstgáz visszacsapó szelep gyújtó elektróda lángőr légtelenítő füstgáz vezeték burkolat gáz/levegő ventilátor Hőfokhatároló Égéstér fedél kiegyenlítő edény előremenő hőmérséklet határoló gáz- / levegő keverő kamra gázmennyiség korlátozó kombinált gázszelep előremenő hőérzékelő gázégő égési levegő szívó csöve fűtővíz hőcserélő hőcsillapító víznyomás kapcsoló visszatérő hőérzékelő Füstgáz hőfokhatároló fűtési előremenő fűtési visszatérő gázvezeték kondenzszifon _

10 Telepítési utasítások Általános utasítások A készülék elektromos csatlakozását elő kell szerelni a helyszínen. A készülék karbantartásához és ellenőrzéséhez a mennyezettől legalább 350 mm-es távolságot tartson a felszerelésnél, különben kifogástalan karbantartást, ellenőrzést nem lehet a készüléken végezni. A kondenztömlőt rögzítse a lefolyó tölcsérhez. A kondenzvezeték jól láthatóan legyen vezetve. min. 350 mm A készülék csak fagymentes helyiségben szerelhető fel. min. 350 mm A berendezés és éghető anyag között különösebb védőtávolságot nem kell tartani, mivel felületi hőmérséklete a 85 C-ot nem haladhatja meg. Könnyen gyúlékony vagy robbanásveszélyes anyagot a kazánnal egy helyiségben nem szabad tárolni, mivel égési- ill. robbanási veszély lehetséges! Hidraulikus váltós készlet esetén min. 830 mm Figyelem A készülék felszerelése után ügyeljen arra, hogy szerelési hulladék anyag ne maradjon se a készülékben, se a fűtési rendszerben. Ügyeljen arra, hogy az égési levegő kemikáliáktól mentes legyen (pl. fluor, klór, kén ). Ilyen anyagokat tartalmaznak a festékek, a spray-k, a tisztító- és ragasztószerek. Szerencsétlen esetben ezek a készülék és a füstgázrendszer korrózióját idézhetik elő. Először határozza meg a készülék pontos telepítési helyét. Ehhez vegye figyelembe a levegő-/füstgáz, a fűtési- és a gázvezeték, a melegvíz és az elektromos csatlakozás helyét. Zajvédelem: kritikus telepítési körülmények esetén (pl. könynyűszerkezetes épületszerkezetnél) esetleg egyedileg kell a készülék zajvédelméről gondoskodni. Használjon zajvédett felfogó szerkezetet, gumi csatlakozókat, zajvédő csíkokat _201507

11 A burkolat kinyitása Szerelés Szerelés előtt vegye le mindig a készülék burkolatát. A burkolat levételéhez a szabályozás fedele alatti kétoldali rögzítő csavart forgassa el, majd fent akassza ki a burkolatot. Karbantartás után tegye helyére és rögzítse a burkolatot! A füstgázrendszer sérülése szénmonoxidmérgezés veszélyt jelenthet! megcsavar A készülék rögzítése felakasztó vállra A kondenzációs falikazán felszerelése előtt ellenőrizze a tartószerkezet terhelhetőségét. Ugyanakkor vizsgálja a tartószerkezet minőségét is, mivel vízkilépés is lehetséges, valamint gázszivárgás is fordulhat elő, ami rossz esetben robbanáshoz is vezethet. Ábra: a forgatható rögzítők Először határozza meg a falikazán beépítési helyét. Ehhez vegye figyelembe a levegő-/füstgázvezeték helyét, a mennyezettől előírt távolságot, a gáz-, a fűtési, a melegvízvezeték helyét és az elektromos csatlakozást is. min. 446 mm mennyezet Ábra: a felakasztó váll furathelyei - jelölje fel a furási helyeket megadott távolságok figyelembevételével. - helyezze a furatba a dübelt, majd csavarozza fel a felakasztó vállat a helyére alátéttel együtt. - akassza fel a falikazánt a tartószerkezetre. függesztő szerkezet Ábra: a kondenzációs falikazán függesztő szerkezete _

12 Méretek / szerelési távolságok Ø 160/ ,5 132, , fűtési előremenő 2 fűtési visszatérő 3 kondenzelvezetés 4 gázcsatlakozás NÁ 160-as kaszkád füstgázelvezetés hidraulikus váltóval min _201507

13 Fűtési csatlakozó készlet Telepítés Javasoljuk, hogy a fűtési rendszer csatlakozásához alkalmazza a Wolf csatlakozó készletet. A csatlakozó készlet tartalma: lapos tömítésű belső menetes 1 -os golyós csapokkal. Figyelem: A rendszer legmélyebb pontjára építsen be töltési-ürítési lehetőséget. Ábra: fűtési csatlakozó készlet (tartozékként vásárolható) Biztonság technika A CGB-75 és a CGB-100 tip.falikazánokba nem építettek be zárt tágulási tartályt. Ezt külön kell a fűtési rendszerbe beépíteni (a Wolf-tartozékok között megtalálhatóak). Ügyeljen a tágulási tartály helyes méretezésére. A falikazán és a tágulási tartály között nem szabad elzárószerelvényt telepíteni. Különben a szerelvények sérülhetnek, ami forróvíz kilépéshez vezethet. Ez alól kivétel az elzárás ellen védett szelep, ami beszerelhető a tágulási tartály elé. A szerelvény ill. a szivattyú-szerelvény csoportba egy 3 bar-os biztonsági szelep van (6 bar-os biztonsági szelep a tartozékok között ). A lefúvató vezetéket egy lefolyó tölcsérbe vezesse. A rendszer legkisebb nyomása 1,0 bar legyen. A falikazánt kizárólag zárt fűtési rendszerhez használhatja, max. 6 bar nyomásig. A max. előremenő hőmérséklet gyárilag 80 C, szükség esetén 90 C-ra átállítható. Ábra: szivattyú szerelvény csoport (tartozékként vásárolható) _

14 Telepítés Utasítás: A fűtési rendszer legalacsonyabb pontján legyen egy töltőürítőcsap. Biztonság technika A fűtési rendszer legkisebb nyomása 1,0 bar. A kondenzációs kazánokat max. 6 bar nyomású zárt fűtési rendszerekhez használhatja. Gyárilag az előremenő hőmérséklet max. 80 C lehet, ami igény esetén 90 C-ra átállítható. HMV készítés esetén az előremenő hőmérséklet max. 80 C. Ha a max. előremenő hőmérséklet 80 C alá kerül beállításra, akkor a legkisebb áramló vízmennyiséget ne korlátozza az előírások szerint. Fűtőköri víz További követelmények hidraulikus váltó nélküli működtetéshez - csupán egyetlen CGB-75/100-al ellátott berendezések - iszapleválasztó a CGB-75/100 készülék visszafolyó ágában - a fűtési víz sótlanítása 2-3 dh érték eléréséig - A tároló töltését csak az MM modul útján lehet szabályozni (1-es és 10-es konfiguráció) - Tároló töltőszivattyú min. DN 25, min. 6 m-es szállítómagassággal - Az elmenő víz max. hőmérsékletét 75 C-ra kell beállítani a HG08 paraméterrel A vízlágyító tervezéséhez adott útmutatásokat be kell tartani, különben károk keletkeznek a berendezésen, és emiatt víz fog kilépni belőle. A gyártó nem vállal felelősséget a hőcserélőn keletkező olyan károkért, amelyeket az okozott, hogy oxigén diffundált be a fűtési vízbe. Amennyiben oxigén tud behatolni a rendszerbe, hőcserélő közbeiktatásával ajánlatos leválasztani a rendszert. Általános követelmények Fennáll a veszélye, hogy a károsodott kazánból víz lép ki, gyengül a hőátadás, vagy korrózió keletkezik. - Mielőtt bekötné a kondenzációs gázkazánt, öblítse át a fűtési rendszert, hogy eltávolítsa a csővezetékekből az anyagmaradványokat, így például a hegesztéskor keletkező gyöngyöket, kócot, tapaszt, iszaplerakódásokat stb. - A szűrőszita/piszokfogó visszafolyó ágba történő beépítését, és a szűrőszita / piszokfogó rendszeres karbantartását lásd a Wolf tartozékoknál (5 μm). - A kazán működésekor nyitva kell lennie a készülék automatikus légtelenítőjének - A térfogatáram nagysága nem lehet nagyobb 100 liternél (6000 lit/ó-nál). - A rendszer feltöltésére és a víz utántöltésére ivóvizet, vagy sótlanított ivóvizet szabad használni. Ilyenkor a rendszerben lévő víz keménysége nem csökkenhet 2 dh érték alá. Az adott berendezésbe betöltendő és utántöltendő víz minőségi jellemzői az Útmutatások a vízlágyító tervezéséhez című fejezetben találhatók. - Amennyiben nem zárható ki, hogy oxigén kerüljön be a berendezésbe, gondoskodni kell a rendszer leválasztásáról - A fűtési víz ph értékének a 8,2-8,5 tartományban kell lennie - Általában a betöltésre és utántöltésre használandó vizet sótlanításnak kell alávetni; a lágyításra nem szabad egyfokozatú ioncserélőt használni. Az ilyenkor használható módszereket és határértékeket az Útmutatások a vízlágyító tervezéséhez című fejezetben lehet megtalálni (FIGYELEM! A határértékek az egyes berendezésektől függően eltérhetnek egymástól) - Inhibitorokat és fagyvédő szereket nem szabad használni. - A berendezésről naplót kell vezetni, lásd az Útmutatások a vízlágyító tervezéséhez című fejezetet Miután megtörtént a rendszer előírás szerinti feltöltése, a rendszert max. hőmérsékletre kell felfűteni és utána újra meg kell mérni, ill. be kell állítani az összkeménységet és ph értéket. 6-8 hét múlva újra ellenőrizni kell ezeket az értékeket, és ha szükséges, be kell őket állítani. A vízelőkészítéshez használja fel a tervezési segédlet előírásai, különben a fűtési rendszer bárhol károsodhat és víz léphet ki a hálózatból. Amennyiben a hőcserélő károsodását a csővezeték hálózatból származó oxigéndiffúzió okozza, a WOLF cég semmiféle garanciát nem vállal. Amennyiben az oxigéndiffúzió mégis fennáll, úgy válassza le a rendszert hőcserélővel. Utasítások vízkőkiválás esetén A vízkökiválás mértéke függ a beüzemelés módjától. Fűtse fel a fűtési rendszert a legkisebb teljesítménynek és vízmenynyiségnek megfelelően. Több kazán esetén biztosítsa, hogy valamennyi beredezés egyidejüleg üzemeljen, hogy a vízkőlerakódás ne csak egy készülékben keletkezzen. Beüzemelés előtt minden fűtési rendszer komponenst ellenőrizzen 8 bar nyomásra. Az ellenőrzés előtt a kazán előtti szerelvényeket zárja el, mert a biztonsági szerelvény 3 bar felett nyit.a gáztüzelésű berendezés gyári vizsgálati nyomása 6 bar. Tömörtelen fűtési rendszer esetén víz léphet ki a rendszerből. A kazánon maximálisan átáramló fűtési vízmennyiség 6000 l/h (100 l/min) lehet. A berendezés >50 lit/kw-nál nagyobb fajl. térfogata esetén az összkeménységi fokot sótlanító eljárással 2-3 dh értékre kell beállítani _201507

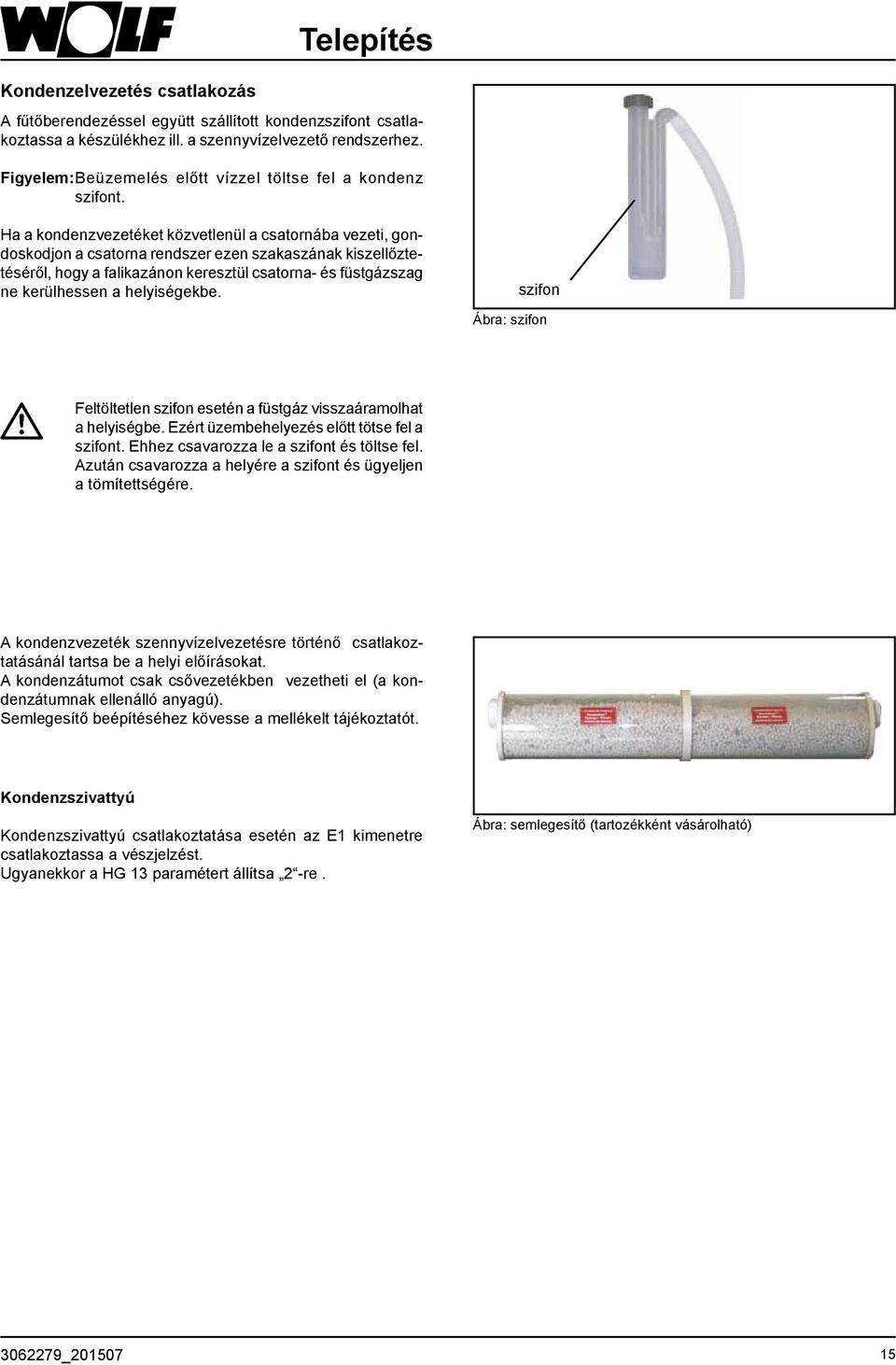

15 Kondenzelvezetés csatlakozás Telepítés A fűtőberendezéssel együtt szállított kondenzszifont csatlakoztassa a készülékhez ill. a szennyvízelvezető rendszerhez. Figyelem: Beüzemelés előtt vízzel töltse fel a kondenz szifont. Ha a kondenzvezetéket közvetlenül a csatornába vezeti, gondoskodjon a csatorna rendszer ezen szakaszának kiszellőztetéséről, hogy a falikazánon keresztül csatorna- és füstgázszag ne kerülhessen a helyiségekbe. szifon Ábra: szifon Feltöltetlen szifon esetén a füstgáz visszaáramolhat a helyiségbe. Ezért üzembehelyezés előtt tötse fel a szifont. Ehhez csavarozza le a szifont és töltse fel. Azután csavarozza a helyére a szifont és ügyeljen a tömítettségére. A kondenzvezeték szennyvízelvezetésre történő csatlakoztatásánál tartsa be a helyi előírásokat. A kondenzátumot csak csővezetékben vezetheti el (a kondenzátumnak ellenálló anyagú). Semlegesítő beépítéséhez kövesse a mellékelt tájékoztatót. Kondenzszivattyú Kondenzszivattyú csatlakoztatása esetén az E1 kimenetre csatlakoztassa a vészjelzést. Ugyanekkor a HG 13 paramétert állítsa 2 -re. Ábra: semlegesítő (tartozékként vásárolható) _

16 Telepítés Gázcsatlakozás A gázvezetéket és a csatlakozást csak vizsgázott szerelő telepítheti. Nyomáspróbánál ezért minden esetben zárja el a kazán előtti elzárót. Tisztítsa meg a fűtési rendszert a kazánra történő csatlakozás előtt, különösen régi fűtési hálózat esetén. Beüzemelés előtt tartson nyomáspróbát mind a fűtési, mind a gázrendszeren. Szakszerütlen szerelés és nem megfelelő tartozékok alkalmazása esetén gázszivárgás léphet fel. Ábra: gázcsap (tartozékként vásárolható) A kondenzációs falikazán elé a gázvezetékbe építsen elzárószerelvényt (hőmérsékletre zárót). A gázvezetéket a helyi előírásoknak megfelelően szerelje. A gázrendszer nyomáspróbáját a kazán kizárásával végezze. A nyomáspróba nem terjedhet túl a kazán előtti elzárószerelvényen! A készülék gázszerelvényei max. 150 mbar nyomást bírnak. Nagyobb nyomás esetén a szerelvények megsérülhetnek, amely gázszivárgáshoz vezethetnek. A gázelzáró szerelvényt mindig jól hozzáférhető helyen szerelje fel. - Szerelés előtt ellenőrizze, hogy a kazán a megfelelő gázfajtára van beállítva. A gyári beállítások az alábbi táblázat szerinti gázokra vonatkoznak. Földgáz H: Ws = 11,4-15,2 kwh/m 3 = 40,9-54,7 MJ/m 3 Folyékonygáz P: Ws = 20,2-21,3 kwh/m 3 = 72,9-76,8 MJ/m 3 Táblázat: a gyárilag beállítható gázfajták _201507

17 A levegő/füstgáz rendszer szerelése Figyelem A koncentrikus levegő/füstgáz rendszer szerelése során csak eredeti Wolf alkatrészeket alkalmazhat. Szerelés előtt alaposan olvassa el a vonatkozó szerelési utasítást! A levegő/füstgáz rendszer telepítése előtt egyeztessen a helyi kéményseprő vállalat szakembereivel. Figyelem A levegő/füstgáz mérőcsonkok a szerelés után is jól hozzáférhető helyen kell, hogy legyenek. Ábra: példa egy levegő/füstgáz rendszerre Alacsony, fagyos külső hőmérséklet esetén a füstgáz gőztartalma a kilépésnél jéggé fagyhat és a tetőről lecsúszhat. Az ebből esetlegesen adódó balesetet építészeti védő megoldásokkal akadályozza meg (pl. hófogó) _

18 Elektromos csatlakozás Általános utasítás Az elektromos csatlakozó vezetéket csak engedélyezett szerelő végezheti. A szerelés során tartsa be a vonatkozó általános és a helyi előírásokat. A készülék sorkapcsa kikapcsolt berendezés esetén is feszültség alatt van. Elektromos csatlakozó szekrény A szabályozó- és biztonsági vezetékek gyárilag előre szerelve és ellenőrizve. Hálózati csatlakozás Fiz hálózati bekötésnél a csatlakozás előtt építsen be egy legalább 3mm-es érintkező távolságú leválasztó kapcsolót. A vezeték mérete sodrott rézvezeték esetén 3x1,0mm², tömör rézvezeték esetén max 3x1,5mm². Az elektromos csatlakozások szerelése - a burkolat eltávolítása előtt feszültségmentesítse a készüléket - a szabályozást hajtsa ki oldalra - akassza ki az elektromos sorkapocs dobozt a helyéről - az elektromos sorkapocs doboz a készülék mellé jobbra vagy balra is felszerelhető a falra - nyissa ki a sorkapocs dobozt - csavarozza be a tömszelencét a helyére - kb.70mm hosszan tisztítsa le a csatlakozó vezetéket - vezesse át a letisztított vezetéket a tömszelencén és rögzítse - csatlakoztassa az ereket az 5-ös csatlakozó megfelelő helyére - dugja a nem használt 5-ös csatlakozók ellendarabjait is a helyükre - csavarozza a helyére a sorkapocs doboz fedelét L1 N Z A1 N L1 N L1 L1 N N L1 N Hálózat 230VAC/50Hz L külső szivattyú csatlakozás 230VAC/50Hz/max. 300VA F 3,15 A programozható kimenet 230VAC/50Hz 5-ös csatlakozó programozható bemenet (potmentes) külső hőmérséklet érzékelő e-busz csatlakozás (szabályozó, rádiós óra, óra-érzékelős külső hőérzékelő, jelfogó, külső hőérzékelő) tömszelence balos telepítés a sorkapocs helye gyárilag jobbos telepítés _201507

19 Elektromos csatlakozás Biztosíték csere Biztosíték cseréje előtt teljesen áramtalanítsa a falikazánt. A készülék kikapcsolása nem jelenti a berendezés áramtalanítását! Nem teljes áramtalanítás esetén áramütés veszélye lehetséges. Sose érintse meg az elektromos csatlakozókat és alkatrészeket, amíg a berendezést nem áramtalanította teljesen. Az áramütés életveszélyes helyzetet teremthet. biztosíték Ábra: a csatlakozó sorkapocs fedél nélkül HMV tároló hőérzékelőjének csatlakoztatása - a HMV tároló hőérzékelőjének kék csatlakozóját a kazán szabályozásának kék csatlakozásához kell dugni - a szereléshez kövesse a HMV tárolóhoz mellékelt utasításokat kék csatlakozó Ábra:a HMV tároló hőérzékelőjének csatlakozása a kék csatlakozóhoz A kazánköri szivattyú csatlakozása (tartozékként vásárolható), (230VAC max. 300 VA) Csatlakoztassa a vezetéket a sorkapocsra. A vezetéket húzza át a tömszelencén és biztosítsa kihúzás ellen. A szivattyút csatlakoztassa 230V-ra, azaz az L1 és N-ra, majd a földelésre. A szivattyú működni fog fűtési-, HMV-készítési- és fagyvédelmi igény esetén. Ábra: külső fűtési szivattyú csatlakozás Az A1 kimenet csatlakoztatása (230VAC; 200VA) Csatlakoztassa a vezetéket a sorkapocsra. A vezetéket húzza át a tömszelencén és biztosítsa kihúzás ellen. A szivattyút csatlakoztassa az L1 és N-ra,majd a földelésre. Az A1 kimenet paraméterezését a következő oldalakon találják meg. Ábra: csatlakozás az A1 kimenetre _

20 Elektromos csatlakozás Az A1-es kimenet működése ebusz-os csatlakozású Wolf-szabályozókon leolvasható és állítható. Az A1-es kimenet az alábbiak szerint működtethető: Kód Jelentése 0 nincs működés Az A1 kimenet nem kap szabályozó jelet 1 A cirkulációs szivattyú 100%-on működik Az A1-es kimenet a szabályozón meghatározott HMV készítés ideje alatt működtető jelet ad. Wolf szabályozó nélkül folyamatos a jel egész nap. 2 A cirkulációs szivattyú 50%-on működik Az A1-es kimenet a szabályozón meghatározott HMV készítés ideje alatt 5 percenként ki, majd bekapcsolási jelet ad. Wolf szabályozó nélkül az A1 kimenet 5 percenként ki-be kapcsolja a szivattyút egész nap. 3 A cirkulációs szivattyú 20%-on működik Az A1-es kimenet a szabályozón meghatározott HMV készítés ideje alatt 2 percre be, majd 8 percre kikapcsolási jelet ad. Wolf szabályozó nélkül folyamatos a jel egész nap. 4 Hibajel Az A1-es kimenet hiba esetén 4 percen keresztül jelet ad. 5 Tüzjelző Az A1-es kimenet tűz felismerése esetén jelet ad. 6 HMV készítő szivattyú működtetése (az A1 gyári beállítása) Az A1 kimenet a HMV készítés ideje alatt jelet kap. 7 Égési levegő zsalu működtetése Égő indulás előtt az A1 kimenet jelet kap. Az égő csak akkor indulhat, ha az E1 bemenet lezár. Fontos: az E1 bemenetet ilyen esetben mindig az égési levegő zsalura programozza be! Az E1 bemenetre történő visszajelzés egy feszültségmentes jel (24V!) legyen. Ellenkező esetben be kell építenie egy relét. 8 Elszívó ventilátor működtetése Az A1 kimenet a kombinált gázszeleppel ellenkező üzemmódban működik. Egy konyhai szagelszívó működésének leállítása csak helyiség levegőjét szívó üzemeltetés esetén szükséges. 9 Külső folyékonygáz mágnesszelep Az A1 kimenet a kombinált gázszeleppel egyszerre nyit ill. zár. 10 Külső szivattyú Az A1 kimenet párhuzamosan kapcsol a fűtőköri szivattyúval (HKP). Alkalmazás pl. hőcserélővel szétválasztott rendszernél _201507

21 A 24V-os E1 bemenet csatlakoztatása Az 1-es bemenet csatlakozó kábelét a sorkapocs E1 csatlakozójára csatlakoztassa, előtte távolítsa el a hidat. Elektromos csatlakozás Ábra: a helyiség termosztát csatlakoztatása Az E1 bemenet működése az e-busz csatlakozású Wolf-szabályozókon leolvasható és állítható. Az E1 bemenet működése az alábbi lehet: Kód Jelentése 0 nincs működés az E1 bemenetet a szabályozó nem használja 1 helyiségtermosztát (gyári beállítás) Nyitott E1 bemenet állásnál a fűtés nem működik (nyári üzem), egy Wolf digitális szabályozó állásától függetlenül 2 Határoló termosztát, fűtési rendszer nyomáskapcsoló vagy kondenzszivattyú Egy határoló termosztát, fűtési rendszer nyomáskapcsoló vagy egy kondenzszivattyú csatlakozási helye. Az E1 bemenet záró kontaktusa esetén az égő működhet. Nyitott kontaktusnál az égő nem kapcsol be se HMV-, se fűtési igény esetén, de nem működik a kéményseprő üzemmód és a fagyvédelem sem. 3 nincs működés 4 áramlásfigyelő Egy külső áramlásfigyelő csatlakozási lehetősége. A szivattyú indítása után 12 másodpercen belül az E1-es bemenet zárt legyen. Ha ez nem így lesz, akkor az égő lekapcsol és a 41-es hiba jelenik meg a szabályozón. 5 az égési levegő zsalu ellenőrzése ellenőrizze A1-es paraméter beállítását (7. égési levegő) 8 Égőzár (BOB) Égő nélküli üzem Záró kontaktus esetén az égő nem kapcsol be. A fűtőköri és a HMV készítő szivattyú normál üzem szerint működik. Kéményseprő üzemben és fagyvédelem esetén is az égő bekapcsol. Nyitott kontaktus esetén az égő minden esetben működik. A digitális Wolf-szabályozók csatlakoztatása (pl.: BM, MM, KM, SM1, SM2) A kazánhoz csak Wolf szabályozót csatlakoztathat. A szabályozó csatlakozását a mellékelt kapcsolási rajz mutatja. A kazán és a szabályozó között kéteres árnyékolt vezetéket (0,5mm²-nél nagyobb keresztmetszetű) használjon. Ábra: a digitális Wolf-szabályozások (e-busz) csatlakoztatása A külső hőmérséklet érzékelő csatlakoztatása A külső hőmérséklet érzékelő a kazán, vagy a szabályozó sorkapcsán az AF helyre csatlakoztatható. Ábra: a külső hőmérséklet érzékelő csatlakozása _

22 A kondenzációs falikazán zavartalan működtetéséhez a fűtési rendszer tökéletes feltöltése és légtelenítése szükséges. A fűtési rendszer feltöltése Figyelem A fűtési rendszert tisztítsa ki, öblítse át alaposan a kazánra történő csatlakoztatás előtt! Ellenőrizze a szennyfogó szűrőket. Üzemkapcsoló Zavarkioldó Hőmérő - a gázcsap elzárva legyen! - a gyorslégtelenítő zárócsavarját lazítsa ki teljesen - a gyorslégtelenitő zárófedelét egy fordulatra nyissa ki, de ne csavarozza le teljesen - nyissa ki a radiátorok elzáró szelepeit - nyissa ki a fűtési visszatérő szelepet, hogy a hőcserélőt alulról tökéletesen feltölthesse - a töltő-üritő csapon keresztül töltse fel lassan a falikazánt hidgen, hasznalat előtt és a teljes fűtési rendszert kb 2 bar nyomásra Figyelem A feltöltés során ne használjon fagyvédelmi vagy egyéb inhibitorokat. Ezek hasznalata esetén károsodhat a falikazán a rossz hőátadas vagy az esetleg fellépő korrózió következtében. - nyissa ki a falikazan fűtési előremenő szelepét - töltse fel a rendszert 2 bar-ra. Üzemelés közben a rendszer nyomasa 1,5 és 2,5 bar között változhat. - ellenőrizze a rendszer vizoldali tömitettségét - nyissa ki a légtelenitő szelepet - kapcsolja be a falikazánt, a fűtőviz hőmérséklet valasztóját állitsa 2 -re (a szivattyu működik, a működésjelző világitó gyűrű folyamatos zöld szinnel vilagit ). - légtelenitse a szivattyut, amihez a szivattyun lévő csavart rövid időre lazitsa meg (ábra) - légtelenitse maradéktalanul a rendszert, amelyhez egymás után 5-ször kapcsolja ki-be a falikazánt 5-5 másodpercre - ha a fűtési rendszer nyomása 1,5 bar alá esik, töltse fel ismét - Amint a nyomás 1,5 bar alá csökkent a berendezésben, töltsön utána pótlólag vizet (a tervezési dokumentáció szerint) - Nyissa ki a gázcsapot. - Nyomja meg a zavarkioldó gombot. Automatkus légtelenítő szelep Szivattyú légtelenítő csavar Töltő-ürítő csap Figyelem: - Üzemelés közben a rendszer magától is kilégtelenedik, az automatikus légtelenítő szelepen keresztül. - ha a fűtési rendszer nyomása 1,0 bar alá esik, a készülék hibára áll ki - töltse fel a szifont vízzel, majd szerelje a helyére Szifon _201507

23 Átszerelés E/LL földgázra (G20/G25) (ha szükséges) Kiszállított állapotukban a CGB-75/CGB-100 kondenzációs gázkazánok E/H (G20) földgáz üzemre vannak beállítva. LL (G25) földgázzal történő üzemeltetés esetén ki kell cserélni a gáz fojtóperemet. Az as jelzőszámmal ellátott gáz fojtóperem, amelyre az LL (G25) földgázzal történő üzemeléshez van szükség, benne van a szállítmányban (használat végett rá van tűzve a gázcsőre). 1) 4) db csavar 8-as A csatlakozódugót húzza ki (előtte a kereszthornyú csavarokat lazítsa meg) 2) 5) A kombi gázszelepet csavarozza le a gáz/levegő keverőkamrájáról (a 4 db 8-as csavart csavarja ki). Gáz fojtóperem A kombi gázszelepen lazítsa meg a gázcsatlakozás csavaros összekötését 3) 6) A beépített gáz fojtóperemet távolítsa el, és tegye a helyére az új gáztípushoz rendelt gáz fojtóperemet (a 25. oldali táblázat alapján). O gyűrű A keverőkamrát csavarozza le a ventilátorról (a 3 db 5 mm-es inbusz csavart csavarja ki), esetleg a légszívó csövet húzza ki Miután összeszerelte a gáz fojtóperemet, kombi gázszelepet és légszívó csövet, a szilikonzsírral bekent O gyűrűt tűzze bele a légfúvó tömítő hornyába, a keverőkamrát pedig szerelje vissza. Összeszerelés fordított sorrendben. Tudnivaló: Cseppfolyós gázról földgázra történő átszereléskor az összeszerelés előtt el kell távolítani a kombi gázszelepet és a füstgáz fojtóperemet (lásd a 24/25. oldalt) _

24 Átszerelés P (G31) cseppfolyós gázra (ha szükséges) 1) 5) Keverőkamra Gáz fojtóperem 2) A csatlakozódugót húzza ki (előtte a kereszthornyú csavarokat lazítsa meg) Gázcsatlakozás csavaros összekötés A kombi gázszelepen lazítsa meg a gázcsatlakozás csavaros összekötését 3) 6) 4 db 8-as csavar A 4 db 8-as csavart távolítsa el a gázcsatlakozás csavaros összekötéséről, és a csavaros összekötést vegye le a kombi gázszelepről. A kombi gázszelepet és a gáz fojtóperemet távolítsa el. Az új kombi gázszelep beömlő nyílásán és kiömlő nyílásán lévő öntapadós védőlapokat helyezze az eltávolított szelep nyílásaira. O gyűrű 23,47 x 2,62 Gáz fojtóperem 6.7 Kombi gázszelep Gázcsatlakozás csavaros összekötés 4) A keverőkamrát csavarozza le a ventilátorról (a 3 db 5 mm-es inbusz csavart csavarja ki), esetleg a légszívó csövet húzza ki 7) A gázcsatlakozás 26 x 4-es O gyűrűvel ellátott csavaros összekötését csavarja rá a cseppfolyós gáz új kombi gázszelepjére. A 6.7 jelzőszámmal ellátott új gáz fojtóperemet rakja be a kombi gázszelepbe. A 23,4 x 2,6-os O gyűrűvel ellátott kombi gázszelepet csavarozza rá a keverőkamrára. O gyűrű Kombi gázszelep 4 db csavar 8-as A kombi gázszelepet csavarozza le a gáz/levegő keverőkamrájáról (a 4 db 8-as csavart csavarja ki). Gázcsatlakozás csavaros összekötés A szilikonzsírral bekent O gyűrűt tűzze be a légfúvó tömítő hornyába, és a kombi gázszeleppel ellátott keverőkamrát szerelje rá az égő légfúvójára. A gázcsatlakozás csavaros összekötését csavarozza össze tömören a gáz betápláló vezetékkel _201507

25 Átszerelés más gáztípusokra (ha szükséges) Tudnivaló: Földgázról cseppfolyós gázra történő átszereléskor füstgáz fojtóperemet is be kell építeni a cseppfogó tálcába. Cseppfolyós gázról földgázra történő átszereléskor a füstgáz fojtóperemet el kell távolítani. Erre a szerelési lépésre a keverőkamra beépítése és a komplett összeszerelés előtt kerül sor. 8) 10) 9) Miután levette a felső burkolatfedelet, lazítsa meg a levegő- / gázcső reteszelő szerkezetének lemezcsavarját. Füstgáz fojtóperem Az 53 mm átm.-jű füstgáz fojtóperemet tegye be a cseppfogó tálcába, és tolja vissza a füstcsövet. Tudnivaló: Cseppfolyós gázról földgázra történő átszereléskor a füstgáz fojtóperemet el kell távolítani. A keverőkamrát szerelje rá a 6) pontban mondottak szerint. Összeszerelés fordított sorrendben. 11) Típustábla frissítése A mellékelt típustábla érintett sorait vágja ki és ragassza le velük a készülék típustáblájának megfelelő sorait. A levegő- / gázcső reteszelő szerkezetét tolja el a nyíl irányában. Felfelé húzza ki a füstcsövet a cseppfogó tálcából. Átszerelendő típustábla Ábra: A típustábla frissítése Átszerelő készlet CGB-75/100 részére (más gáztípusokra történő átszereléshez): (Megrendeléskor kérjük megadni a megfelelő term. sz.-ot) Átszerelés E/H földgázra (G20) Jelzőszám 1000* Átszerelés LL** földgázra (G25) Jelzőszám 1260* Átszerelés P*** (G31) cseppfolyós gázra Jelzőszám 6,7* Átszerelés P (G31) cseppfolyós gázról E/H (G20) földgázra Jelzőszám 1000* Átszerelés P (G31) cseppfolyós gázról LL** (G25) földgázra Jelzőszám 1260* * Jelzőszám a gáz fojtóperembe beütve ** Az LL és E földgáz Ausztriára / Svájcra nem érvényes *** A P cseppfolyós gáz Svájcra nem érvényes _

26 A csatlakozási gáznyomás vizsgálata A gázvezeték rendszer elemeihez csak vizsgázott szakember nyúlhat. A szakszerütlen szerelés gázömléshez, mérgezéshez, robbanáshoz vezethet. A csatlakozási gáznyomás ellenőrzése Ábra: a zárócsavarok nyitása megcsavar - kapcsolja ki a falikazánt és nyissa ki a gázcsapot Csavarja el a jobb- és baloldali zárócsavart, húzza maga felé a burkolatot, majd felül akassza ki és emelje le - lazítsa meg az 1-es mérőcsonk zárócsavarját és légtelenítse a gázvezetéket. - a nyomáskülönbségmérő vagy az U-csöves manométer + csatlakozóját dugja az 1-es mérőcsonkra. A - csatlakozó maradjon szabadon az atmoszféra felé - kapcsolja be a készüléket. - a készülék indulása után olvassa le a mérőeszközön a csatlakozási gáznyomás értékét 1 Ábra:a csatlakozási gáznyomás vizsgálata Figyelem Földgáz esetén: Ha csatlakozási gáznyomás a 18 és 25 mbar közötti tartományon kívül esik, ne állítson be semmilyen paramétert és ne üzemelje be a készüléket. Ilyen esetben a készülék működése során hibára állhat ki. Figyelem Folyékony gáz esetén: Ha csatlakozási gáznyomás a 25 és 35 mbar közötti tartományon kívül esik 30 mbar-os beállítás esetén, ill. a 43 és 57 mbar közötti tartományon kívül esik 50 mbar-os beállítás esetén, ne állítson be semmilyen paramétert és ne üzemelje be a készüléket. Ilyen esetben a készülék működése során hibára állhat ki. gázcsap - kapcsolja ki a készüléket és zárja el a gázcsapot. - vegye le a nyomáskülönbség mérő készüléket és Ábra: gázcsap Tömítetten zárja le az (1) mérőcsonkot újra. - nyissa ki a gázcsapot. - ellenőrizze a mérőcsonkok tömítettségét. - töltse ki a mellékelt öntapadós adattáblát és ragassza ki a burkolat belső felületére. - kapcsolja be újra a készüléket. Ha nem mindegyik tömítés zár tökéletesen, úgy gázömlés, mérgezés, robbanásveszély lehetséges _201507

27 A készülék első beüzemelését, a felhasználó kioktatását, kezelését és karbantartását csak vizsgázott Wolf szervízes végezheti. Beüzemelés / a busz-címek beállítása Figyelm - ellenőrizze a falikazán és a fűtési rendszer tömörségét. A rendszer nyomása hidegen 1,5-2,0 bar között legyen. A rendszerből víz nem távozhat. - ellenőrizze a csatlakozások és a beépített elemek tömörségét. - ha a tömörség nem megfelelő, a kifolyó víz károkat okozhat. - a füstgáz tartozékok kifogástalan szerelését vizsgálja meg - az elmenő-, visszafolyó ág elzáró szelepjeit nyissa ki - a gázelzáró csapot nyissa ki - a szabályozás üzemi kapcsolóját kapcsolja be - a túlgyújtást, és a fő égő rendszeres lángképzését ellenőrizze - amint működésbe lép a gázkazán, sárga fénnyel világít az állapot kijelzésére szolgáló fénykarika - a kondenzvíz elvezetését vizsgálja meg - az üzemeltetési-, ill. kezelési útmutató bevonásával ismertesse meg a vevőt a készülék kezelésével, és esetleg utaljon rá, hogy szükséges lehet a töltő- és utántöltő víz lágyítására - Az üzembe helyezési jegyzőkönyvet töltse ki, és az útmutatót adja át a vevőnek - ellenőrizze a beépített elemek helyét és beépítését. üzemkapcsoló Ábra: a szabályozás elölnézete Energiatakarékosság zavarkioldó világító gyűrű hőmérő Oktassa ki a felhasználót az energiatakarékos megoldásokra. Mutassa meg a felhasználónak, hogy az üzemeltetési leírásokban az energiatakarékos megoldások fejezet hol található. A busz-címek beállítása : Több kazános üzem esetén (1-nél több) és KM-kaszkád modul alkalmazásánál a kazánok busz-címeit az alábbi táblázat szerint kell beállítani. Tartsa lenyomva a zavarkioldó gombot, majd 5 másodperc múlva megjelenik a villogó szines kód (ld.táblázat). A HMV hőmérséklet állító forgatógombbal lehet a megfelelő busz-címet kiválasztani; majd engedje el a zavarkioldó gombot. kazán busz-cím HMV hőmérséklet választó állása a világító gyűrű színe és állapota egy kazán esetén 0 6 villogó zöld (gyári beállítás) Többkazános rendszer 1.kazán 1 1 villogó piros 2.kazán 2 2 villogó sárga 3.kazán 3 3 villogó sárga/piros 4.kazán 4 4 villogó sárga/zöld _

28 A szabályozási paraméterek kijelzése/ módosítása Figyelem Figyelem A szabályozási paramétereken csak Wolf szervízes változtasson. A szakszerütlen üzemeltetés üzemzavarokhoz vezethet. A GB 05-ös paraméter helytelen beállításánál (külső hőmérséklet függő fagyvédelem) ügyeljen arra, hogy 0 C alatti hőmérsékleteknél a fagyvédelem nem működhet. Ezért a fűtési rendszer a fagy miatt károsodhat. Hogy a fűtési rendszer károsodását megelőzze -12 C-alatti külső hőmérséklet esetén a csökkentett fűtési előremenő hőmérsékletét meg kell emelni. Ellenkező esetben a füstgáz kilépésnél jég képződhet, amelynek tetőről leesése balesetet okozhat. A kazán teljesítményének adatait olvassa le az adattábláról. A szabályozási paraméterek változtatása csak az e-busz csatlakozású Wolf szabályozó készülékeken keresztül lehetséges. A szabályozások működtetési leirása a saját dobozukban található. Az 1-es oszlop szerinti beállítások az ART, AWT A 2-es oszlop szerinti beállítások a BM szabályozásokra vonatkoznak 1 2 Paraméter Egység Gyári beállítás min. max. GB01 HG01 A gázégő kapcsolási tartománya K HG02 a gázégő ventilátorának legkisebb fordulatszáma min. gázégő ventilátor fordulatszám (%) HG03 a gázégő ventilátorának legnagyobb fordulatszáma (HMV) max. gázégő ventilátor fordulatszám (HMV készítés %-ban) GB04 HG04 a gázégő ventilátorának legnagyobb fordulatszáma (fűtés ) max. gázégő ventilátor fordulatszám (fűtésnél %-ban) Külső hőmérséklet függő fagyvédelem GB05 A09 csatlakoztatott külső hőmérséklet érzékelő esetén és a beállított érték túl lépése után a szivattyú bekapcsol szivattyú üzem GB06 HG06 0 -> téli üzemben a szivattyú bekapcsol 1 -> az égő üzemeltetése alatt a szivattyú bekapcsol GB07 HG07 a kazánköri szavattyú utánfutási ideje fűtési üzemben a szivattyú utánfutási ideje HG08 GB08 vagy HG22 % CGB-75:30 CGB-100: % CGB-75: CGB-100: % CGB-75: CGB-100: C min a fűtési előremenő hőmérséklet max. értéke fűtési üzemben C GB09 HG09 égő újra bekapcsolás korlátozása fűtési üzemben min HG10 e-busz címzés a hőtermelő e-busz címe (csak kijelzés) Azonnali HMV készítés HG11 a lemezes hőcserélő hőmérséklete HMV üzemben (csak kombi készülékekre vonatkozik) HG12 Gázfajta nem ajánlott módosítani programozható bemenet (E1) GB13 HG13 az E1 bemenetet különféle működtetésre lehet beállítani, ld. az E1 bemenet beállítása fejezetet GB14 HG14 programozható kimenet (A1) az A1 kimenet feszültsége (230VAC) az A1 kimenetet különféle működtetésre lehet beállítani, a HMV tároló hiszterezise K GB15 HG15 a HMV készítés bekapcsolási hőmérséklet különbsége HG21 Kesselminimaltemperatur TK-min. C _201507

29 A folyamatos szabályozású szivattyú beállítása (tartozékként vásárolható) Fűtési üzemben: A tartozékként vásárolható szivattyút a szükséges teljesítmény függvényében szabályozza rendszer, azaz max. teljesítmény esetén a szivattyúcsoport fordulatszáma maximális, ill. min. esetén fordítva. Így az égőt és a szívattyút párhuzamosan szabályozzák. Ezzel a szivattyú energiát is megtakarít. HMV készítési üzemben: A fűtőköri szivattyú folyamatosan a max. fordulatszámon üzemel (nem szabályoz). Stand-by üzemben: A fűtőköri szivattyú folyamatosan a beállított stand-by fordulatszámon üzemel (nem szabályoz). A beállított stand-by üzemi fordulatszám 20%-os. Beállítási határok: A fűtési üzem fordulatszám határokat a BM modullal lehet megváltoztatni. Az 1-es oszlop szerinti beállítások az ART, AWT A 2-es oszlop szerinti beállítások a BM szabályozásokra vonatkoznak 1 2 Paraméter Egység Gyári beállítás min. max. GB16 HG16 Kazánköri szivattyú min. teljesítménye % GB17 HG17 Kazánköri szivattyú max. teljesítménye A beállított érték mindig a min. kazánköri szivattyú teljesítmény felett legyen 5%-kal. % Figyelem A legkisebb kazánköri szivattyú értékeket a táblázat tartalmazza, alacsonyabb érték nem állítható be. Más beállítás veszélyezteti a keringtetést! Ugyanakkor a max. fordulatszám a min. érték felett legalább 5%-kal legyen. A fűtési rendszer problémáinak megoldása : Probléma Megoldás Egyes radiátorok nem eléggé melegek. Állítsa be a fűtési rendszer egyensúlyát, azaz állítsa radiátor szelepeket. Átmeneti időben nem éri el a beállított helyiség hőmérsékletet. Nagyon alacsony külső hőmérséklet estén nem éri el a beállított helyiség hőmérsékletet. Állítsa magasabbra a helyiség hőmérsékletet. Pl. 20 C-ról 25 C-ra. Állítsa át a fűtési jelleggörbe meredekségét nagyobbra. Pl. 1,0-ről 1,2-re _

30 A max. fűtési teljesítmény korlátozása CGB-75/100 Fűtési teljesítmény beállítása (a GB04 ill. HG04 paraméter) A fűtési teljesítmény beállítható az e-busz csatlakozású Wolf szabályozókon. A fűtési teljesítményt a gázégő fordulatszámával állíthatja be. A gázégő ventilátorának fordulatszám beállításával lehet a max. hőteljesítményt 80/60 C-os rendszer esetén mind földgáz, mind folyékony gáz esetén beállítani. CGB-75 fűtési teljesítmény (kw) kijelzés (%) CGB-100 fűtési teljesítmény (kw) kijelzés (%) Táblázat: teljesítmény beállítás A max. fűtési teljesítmény korlátozása 80/60 C-os fűtési rendszerre vonatkoztatva Max. fűtési teljesítmény [kw] A GB04 / HG04 paraméter beállítása busz csatlakozású Wolf-tartozékon [%-ban] _201507

31 A füstgáz paraméterek mérése A füstgáz paramétereket zárt készülékkel mérje! Az égési levegő mérése - távolítsa el a baloldali mérőnyílás zárócsavarját - nyissa ki a gázcsapot - dugja be a mérőszondát a nyílásba - kapcsolja be a falikazánt és a fűtési előremenő hőmérsékletválasztót forgassa a kéményseprő állásba. (a világítógyűrű sárgán villog) - mérje meg a levegő hőmérsékletét és CO 2 tartalmát. Ha koncentrikus levegő/füstgáz rendszer esetén a CO 2 - tartalom>0,2 %, akkor a füstgázvezeték valahol tömörtelen, ellenőrizze a levegő/füstgáz elemek összeépítését - a mérés befejezése után kapcsolja ki a falikazánt, majd húzza ki a mérőszondát. Csavarozza vissza a mérőnyílás zárócsavarját. Ügyeljen arra, hogy a csavar megfelelően tömítsen! Ábra: mérőnyílások Égési levegő mérőnyílása Füstgáz mérőnyílása A füstgáz paraméterek mérése A nyitva felejtett mérőnyíláson keresztül füstgáz kerülhet a helyiségbe, ami mérgezést okozhat. - távolítsa el a jobboldali mérőnyílás zárócsavarját - nyissa ki a gázcsapot - kapcsolja be a falikazánt és a fűtési előremenő hőmérsékletválasztót forgassa a kéményseprő állásba. (a világítógyűrű sárgán villog) - dugja be a mérőszondát a nyílásba - mérje meg a füstgáz paramétereket - a mérés befejezése után húzza ki a mérőszondát. Csavarozza vissza a mérőnyílás zárócsavarját. Ügyeljen arra, hogy a csavar megfelelően tömítsen! üzemkapcsoló Ábra: a szabályozás elölnézete előremenő hőmérséklet választó _

32 A CO 2 -érték beállítása A gáz-levegő arány beállítása Figyelem A beállítást az alábbiakban leírt sorrendben és módon kell elvégezni. A kombinált gázszelep az adattáblán szereplő gázfajtának megfelelően kerül gyárilag beállításra. A kombinált szelep beállítását csak más gázfajtára történő átállítás esetén, vagy szervízeléskor lehet megváltoztatni. Kis hőelvétel esetén nyissa ki teljesen a radiátor szelepeket. A)A CO 2 -tartalom beállítása max. hőterhelés esetén (kéményseprő üzem) Oldja ki a burkolat jobb- és baloldali zárócsavarjait. Húzza maga felé a burkolat alsó részét, majd felül akassza ki. - távolítsa el a füstgáz mérőcsonk zárócsavarját - a CO 2 -tartalom mérő szondáját dugja be a mérőnyílásba (kb. 120mm mélyen). - a hőmérséklet választót forgassa a kéményseprő állásba. (a világítógyűrű sárgán villog) - biztosítsa, hogy a készülék folyamatos működését semmi se korlátozza - teljes terhelés mellett mérje a CO 2 -tartalmat és vesse össze az alábbi táblázat értékeivel. - szükség esetén állítsa be a megfelelő CO 2 -tartalmat a kombinált gázszelepen található gázmennyiség csavarral Ábra: a zárocsavarok megcsavar Karbantartás után tegye helyére és rögzítse a burkolatot! A füstgázrendszer sérülése szénmonoxidmérgezés veszélyt jelenthet! gázmennyiség állító csavar Ábra: kombinált gázszelep - jobbra forgatás a CO 2 tartalom csökkentése - balra forgatás a CO 2 tartalom növelése Nyitott készülék füstgáz mérőnyílás max. terheléssel Földgáz H 8,6% ± 0,2% Folyékony gáz P 10,1% ± 0,2% - a kéményseprő üzemmódot a hőmérséklet választó visszaforgatásával lehet megszakítani Ábra: a nyitott készülék mérőnyílásai _201507

33 CO 2 -érték beállítása B) CO 2 -érték beéllítása az alsó hőteljesítményre (lágyindítás) - távolítsa el a nullpont beállító csavar védőcsavarját - a hibakioldó megnyomásával indítsa újra a berendezést - az égő újraindulása után kb. 20 másodperccel mérje meg a füstgáz CO 2 -tartalmát és ha eltér az alábbi táblázat szerinti értéktől, akkor állítsa be. A beállítást az égő újraindítását követő 180 másodpercen belül el kell végeznie. Amennyiben ezt az időt túllépné, indítsa újra a berendezést a hibakioldó gomb megnyomásával. - ezalatt a beállítás alatt HMV-t nem készíthet a berendezés! nullpont beállító csavar védőcsavar gázmennyiség beállító csavar Ábra: a kombinált gázszelep - jobbra fordítás - a CO 2 -tartalom növelése! - balra fordítás - a CO 2 -tartalom csökkentése! Nyitott készülék max. terheléssel Földgáz H 8,5% ± 0,2% Folyékony gáz P 9,7% ± 0,2% - csavarozza vissza a védőcsavart C) A CO 2 -beállítás ellenőrzése - a beállítási munkák befejezése után helyezze vissza a készülék burkolatát és ellenőrizze a CO 2 -értéket zárt készülék esetére is Ügyeljen a CO 2 -beállításánál a CO-kibocsátására is. Ha a CO-érték helyesen beállított CO 2 -érték mellett > 300ppm, a kombi gázszelep nincs jól beállítva. Ekkor az alábbiakat végezze el: - a nollpont beállító csavart teljesen csavarja be - a nullpont beállító csavart 1½ fordulattal nyissa ki - végezze el az A) pont szerinti beállításokat - a helyesen beállított falikazán CO 2 -értéke feleljen meg a táblázat szerintinek Ábra: mérés zárt készülékkel a füstgáz mérőnyílása D) A beállítási munkák befejezése - kapcsolja ki a falikazánt és zárja le az összes mérőnyílást. Ellenőrizze a rendszer tömörségét. Földgáz H 8,8% ± 0,5% Zárt készülék max. terheléssel Folyékony gáz P 0,3% ± 0,5% Zárt készülék min. terheléssel Földgáz H 8,7% ± 0,5% Folyékony gáz P 9,9% ± 0,5% _
