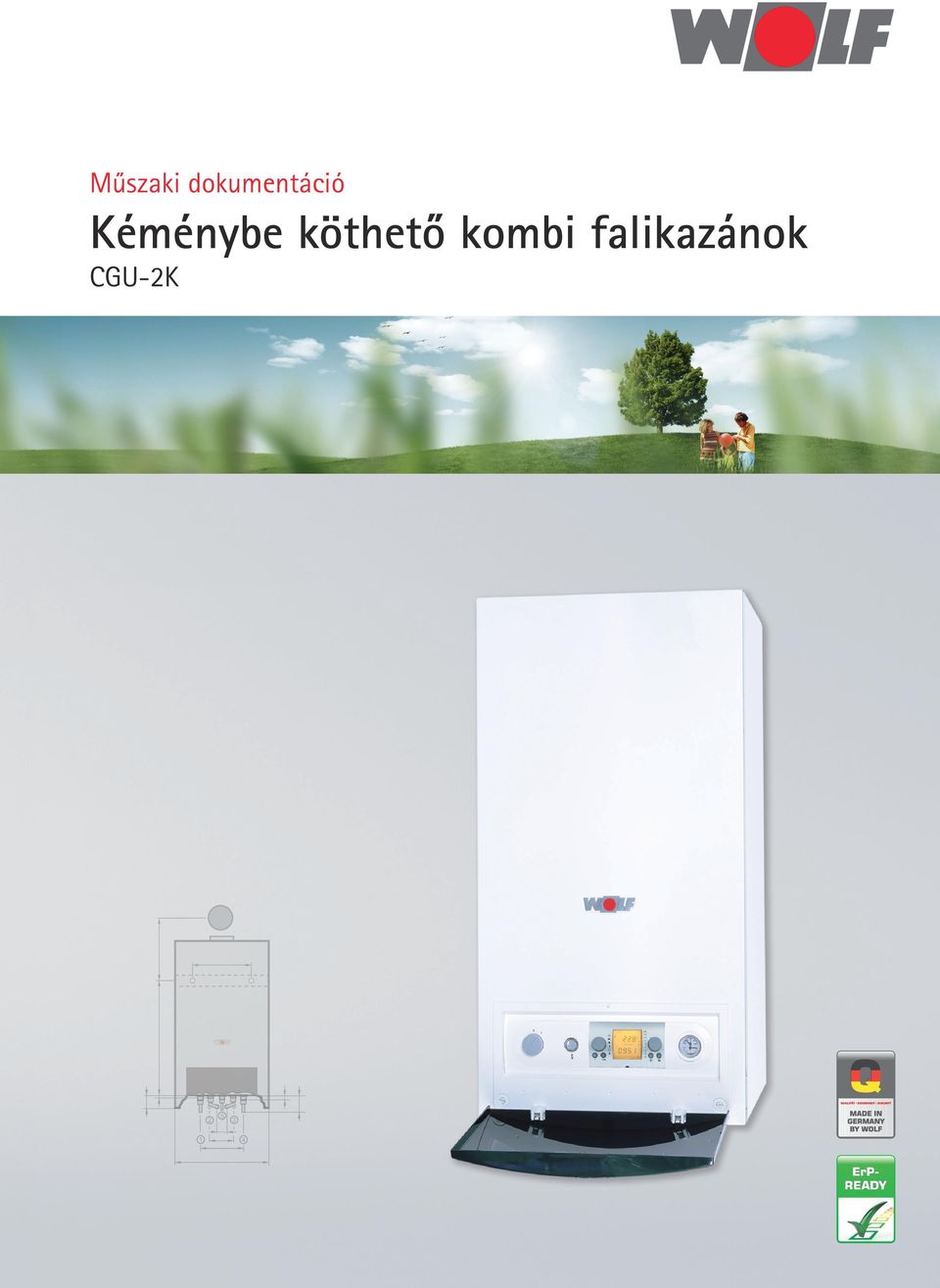

Mûszaki dokumentáció Kéménybe köthetô kombi falikazánok CGU-2K

Átírás

1 Mûszaki dokumentáció Kéménybe köthetô kombi falikazánok CGU-2K 2 3 1

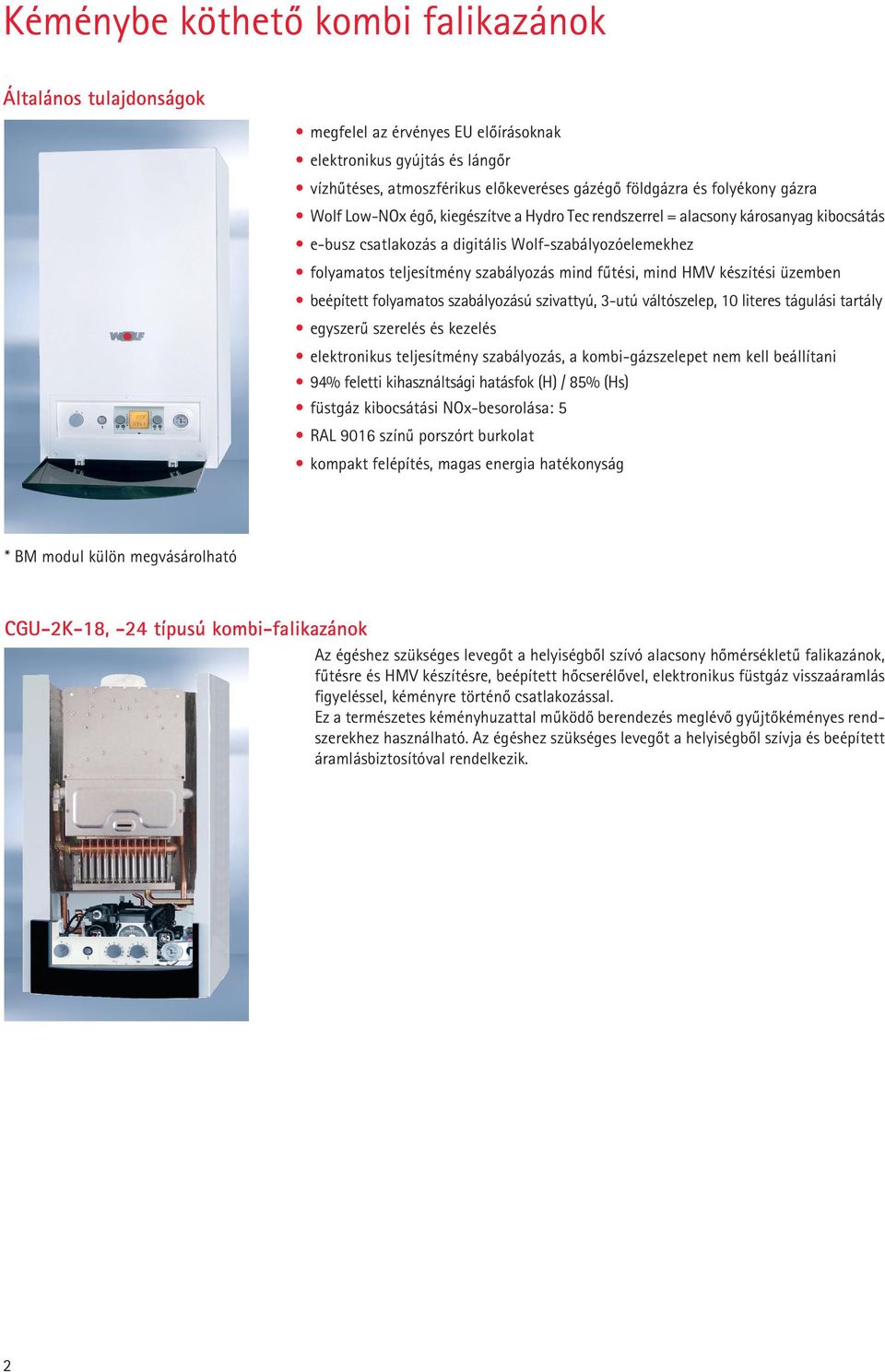

2 Kéménybe köthetô kombi falikazánok Általános tulajdonságok megfelel az érvényes EU elôírásoknak elektronikus gyújtás és lángôr vízhûtéses, atmoszférikus elôkeveréses gázégô földgázra és folyékony gázra Wolf Low-NOx égô, kiegészítve a Hydro Tec rendszerrel = alacsony károsanyag kibocsátás e-busz csatlakozás a digitális Wolf-szabályozóelemekhez folyamatos teljesítmény szabályozás mind fûtési, mind HMV készítési üzemben beépített folyamatos szabályozású szivattyú, 3-utú váltószelep, 10 literes tágulási tartály egyszerû szerelés és kezelés elektronikus teljesítmény szabályozás, a kombi-gázszelepet nem kell beállítani 9% feletti kihasználtsági hatásfok (H) / 8% (Hs) füstgáz kibocsátási NOx-besorolása: RAL 9016 színû porszórt burkolat kompakt felépítés, magas energia hatékonyság * BM modul külön megvásárolható CGU-2K-18, -2 típusú kombi-falikazánok Az égéshez szükséges levegôt a helyiségbôl szívó alacsony hômérsékletû falikazánok, fûtésre és HMV készítésre, beépített hôcserélôvel, elektronikus füstgáz visszaáramlás figyeléssel, kéményre történô csatlakozással. Ez a természetes kéményhuzattal mûködõ berendezés meglévõ gyûjtõkéményes rendszerekhez használható. Az égéshez szükséges levegõt a helyiségbõl szívja és beépített áramlásbiztosítóval rendelkezik. 2

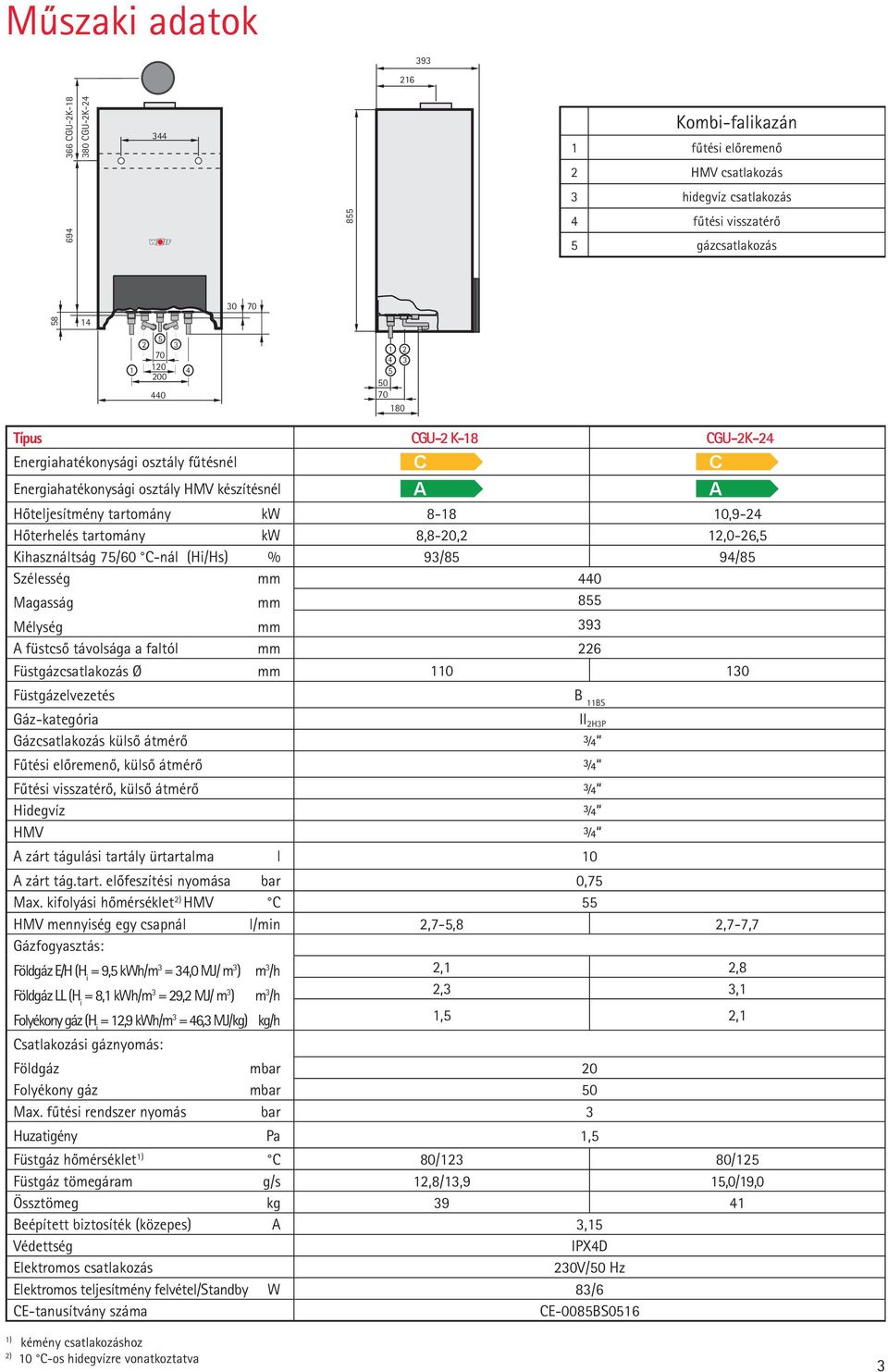

3 Mûszaki adatok CGU-2K CGU-2K CGU-2K CGU-2K Kombi-falikazán 1 fûtési elôremenô 2 HMV csatlakozás 3 hidegvíz csatlakozás fûtési visszatérô gázcsatlakozás Típus CGU-2 K-18 CGU-2K-2 Energiahatékonysági osztály fûtésnél C C Energiahatékonysági osztály HMV készítésnél A A Hôteljesítmény tartomány kw ,9-2 Hôterhelés tartomány kw 8,8-20,2 12,0-26, Kihasználtság 7/60 C-nál (Hi/Hs) % 93/8 9/8 Szélesség mm 0 Magasság mm 8 Mélység mm 393 A füstcsô távolsága a faltól mm 226 Füstgázcsatlakozás Ø mm Füstgázelvezetés B 11BS Gáz-kategória II 2H3P Gázcsatlakozás külsô átmérô ¾ Fûtési elôremenô, külsô átmérô ¾ Fûtési visszatérô, külsô átmérô ¾ Hidegvíz ¾ HMV ¾ A zárt tágulási tartály ürtartalma l 10 A zárt tág.tart. elôfeszítési nyomása bar 0,7 Max. kifolyási hômérséklet 2) HMV C HMV mennyiség egy csapnál l/min 2,7-,8 2,7-7,7 Gázfogyasztás: Földgáz E/H (H i = 9, kwh/m 3 = 3,0 MJ/ m 3 ) m 3 /h 2,1 2,8 Földgáz LL (H i = 8,1 kwh/m 3 = 29,2 MJ/ m 3 ) m 3 /h 2,3 3,1 Folyékony gáz (H i = 12,9 kwh/m 3 = 6,3 MJ/kg) kg/h 1, 2,1 Csatlakozási gáznyomás: Földgáz mbar 20 Folyékony gáz mbar 0 Max. fûtési rendszer nyomás bar 3 Huzatigény Pa 1, Füstgáz hômérséklet 1) C 80/123 80/12 Füstgáz tömegáram g/s 12,8/13,9 1,0/19,0 Össztömeg kg 39 1 Beépített biztosíték (közepes) A 3,1 Védettség IPXD Elektromos csatlakozás 230V/0 Hz Elektromos teljesítmény felvétel/standby W 83/6 CE-tanusítvány száma CE-008BS016 1) kémény csatlakozáshoz 2) 10 C-os hidegvízre vonatkoztatva 3

4 Szabályozás ki/be kapcsoló zavarkioldó fûtési elôremenô hômérséklete hômérô világító gyûrû HMV tároló hômérséklete nyomásmérô A világító gyûrû színeinek jelentése Kijelzés Villogó zöld Folyamatos zöld Villogó sárga Folyamatos sárga Villogó piros Jelentése Stand-by (kikapcsolt állapot, az égô nem mûködik) fûtési igény: a szivattyú mûködik, az égô kikapcsolva kéményseprô üzem a gázégô mûködik hiba A HMV hômérséklete Beállítható 1-9 között, ami 0-6 C közötti hômérsékletet jelent. Amennyiben hômérséklet szabályozót csatlakoztatnak a falikazánhoz, úgy a HMV hômérséklet beállítása azon lehetséges. Ilyenkor e forgatógomb hatástalan a HMV hômérsékletre A fûtôvíz hômérséklete Beállítható 2-8 között, ami 20-7 C közötti hômérsékletet jelent. Amennyiben hômérséklet szabályozót csatlakoztatnak a falikazánhoz, úgy a fûtôvíz hômérséklet beállítása azon lehetséges. Ilyenkor e forgatógomb a fûtôvíz hômérsékletre hatástalan. Beállítások Téli üzem (beállítás 2-8) Fûtési üzemben a keringtetô szivattyú mûködik. Nyári üzem A kapcsoló állása, a szivattyú áll, (fûtés kikapcsolva), csak a HMV készül, fagyvédelem, a szivattyú beálllás elleni védelem mûködik, ami azt jelenti, hogy 2 óránként 30 másodpercre bekapcsol a keringtetô szivattyú. Kéményseprô üzemmód A forgató gomb beállítható a állásba. Ilyenkor a falikazán maximális teljesítményen kezd fûteni. A világító gyûrû 1 percen keresztül, vagy a maximális fûtési elôremenô hômérséklet eléréséig sárga színnel villog. C bar 1 2 Hômérô/nyomásmérô A felsô mutató az elôremenô hômérsékletet, az alsó a fûtési rendszer nyomását mutatja.

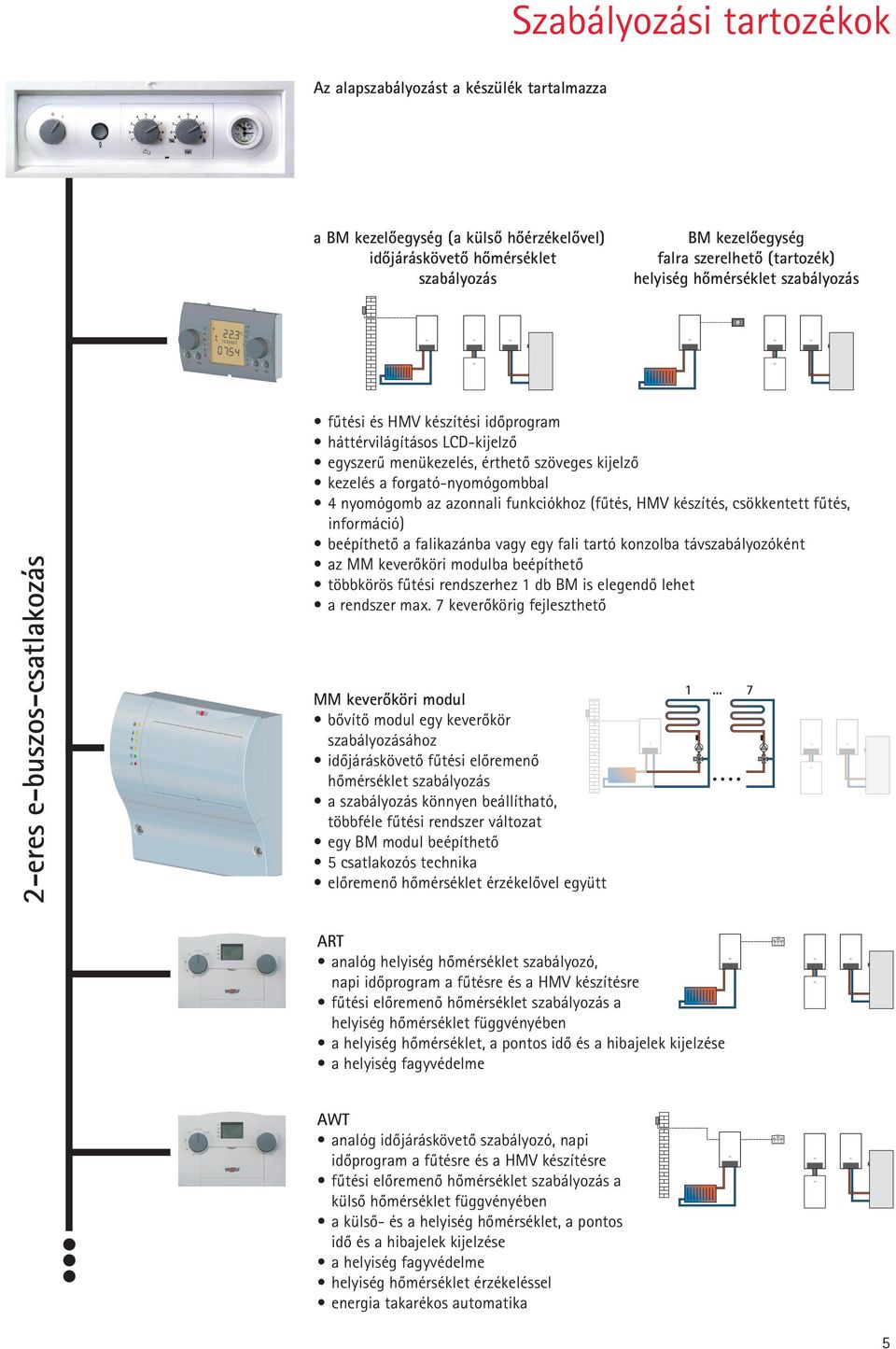

5 Szabályozási tartozékok Az alapszabályozást a készülék tartalmazza a BM kezelôegység (a külsô hôérzékelôvel) idôjáráskövetô hômérséklet szabályozás BM kezelôegység falra szerelhetô (tartozék) helyiség hômérséklet szabályozás 2-eres e-buszos-csatlakozás fûtési és HMV készítési idôprogram háttérvilágításos LCD-kijelzô egyszerû menükezelés, érthetô szöveges kijelzô kezelés a forgató-nyomógombbal nyomógomb az azonnali funkciókhoz (fûtés, HMV készítés, csökkentett fûtés, információ) beépíthetô a falikazánba vagy egy fali tartó konzolba távszabályozóként az MM keverôköri modulba beépíthetô többkörös fûtési rendszerhez 1 db BM is elegendõ lehet a rendszer max. 7 keverôkörig fejleszthetô MM keverôköri modul bõvítõ modul egy keverôkör szabályozásához idôjáráskövetô fûtési elôremenô hômérséklet szabályozás a szabályozás könnyen beállítható, többféle fûtési rendszer változat egy BM modul beépíthetõ csatlakozós technika elôremenô hômérséklet érzékelôvel együtt ART analóg helyiség hômérséklet szabályozó, napi idôprogram a fûtésre és a HMV készítésre fûtési elôremenô hômérséklet szabályozás a helyiség hômérséklet függvényében a helyiség hômérséklet, a pontos idô és a hibajelek kijelzése a helyiség fagyvédelme AWT analóg idôjáráskövetô szabályozó, napi idôprogram a fûtésre és a HMV készítésre fûtési elôremenô hômérséklet szabályozás a külsô hômérséklet függvényében a külsô- és a helyiség hômérséklet, a pontos idô és a hibajelek kijelzése a helyiség fagyvédelme helyiség hômérséklet érzékeléssel energia takarékos automatika

6 Szabályozási tartozékok Rádióhullámos (DCF77 jel) pontos idõ jelfogó külsô hôérzékelôvel, így a pontos idô beállítása automatikus Rádióhullámos (DCF77 jel) pontos idõ jelfogó, így a pontos idô beállítása automatikus 2-eres e-buszos-csatlakozás Vezeték nélküli külsô hôérzékelô (csak a megfelelô belsô jelfogóval és vezeték nélküli távszabályozóval együtt alkalmazza) Belsô jelfogó a vezeték nélküli külsô hômérséklet érzékelôhöz és a vezeték nélküli távszabályozóhoz pontos idõ jelfogóval (DCF77 jel) Vezeték nélküli távszabályozó (csak a megfelelô belsô jelfogóval és vezeték nélküli külsô hôérzékelôvel együtt alkalmazza) Keverôkörönként max. egy távszabályozó lehetséges. Wolf portálkiszolgáló Helyi (otthoni) hálózat ISM7e Az ISM7e elektronikai csatlakozóval lehetséges a fűtési rendszer paramétereit interneten vagy helyi hálózaton keresztül kiolvasni, állítani. WLAN DSL útválasztó (LAN / WLAN) LAN / WLAN ebus LAN / WLAN LAN Wolf fűtőkészülék ISM7i interfészmodullal 6

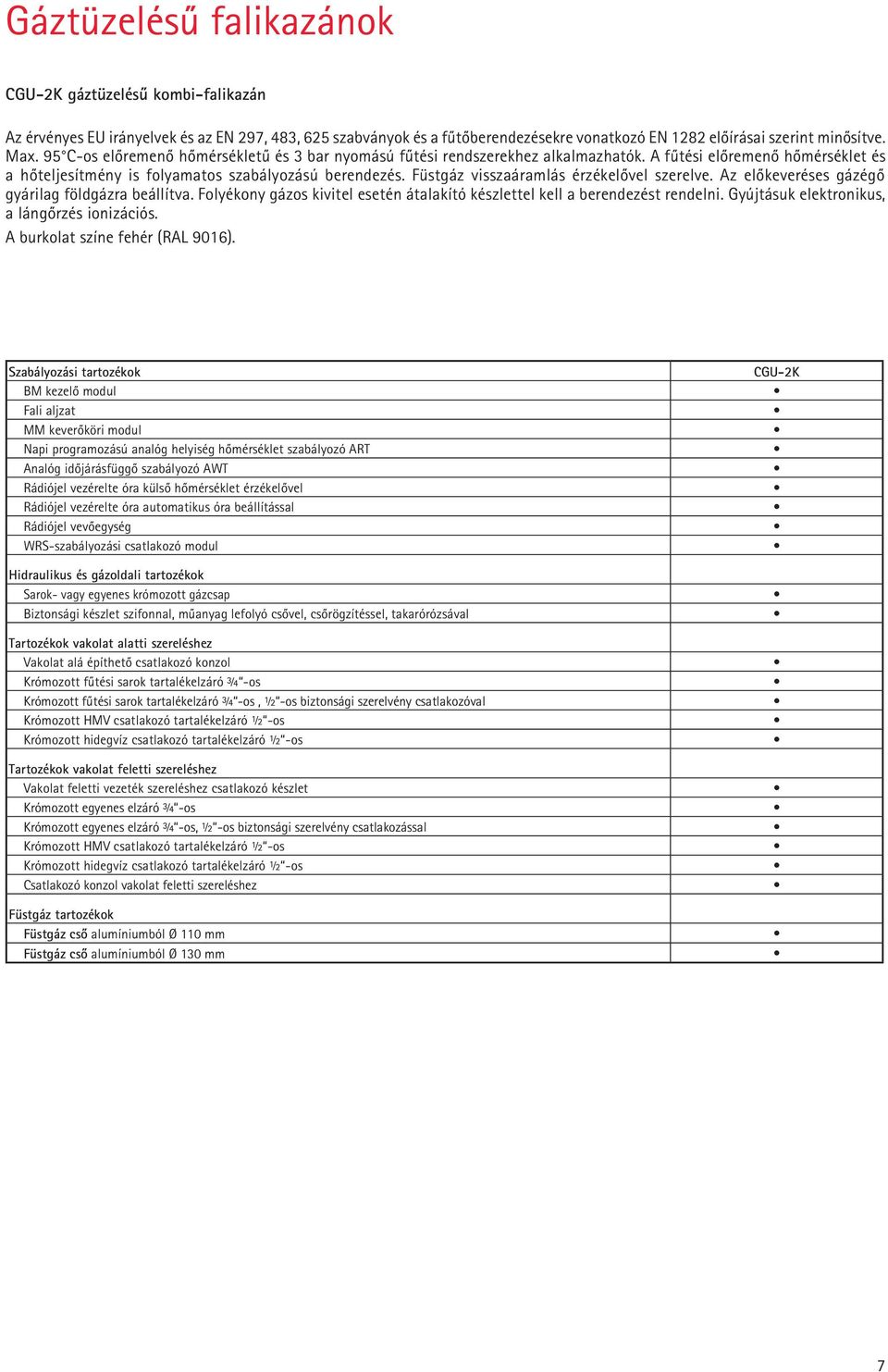

7 Gáztüzelésû falikazánok CGU-2K gáztüzelésû kombi-falikazán Az érvényes EU irányelvek és az EN 297, 83, 62 szabványok és a fûtôberendezésekre vonatkozó EN 1282 elôírásai szerint minõsítve. Max. 9 C-os elôremenô hômérsékletû és 3 bar nyomású fûtési rendszerekhez alkalmazhatók. A fûtési elôremenô hômérséklet és a hôteljesítmény is folyamatos szabályozású berendezés. Füstgáz visszaáramlás érzékelôvel szerelve. Az elôkeveréses gázégô gyárilag földgázra beállítva. Folyékony gázos kivitel esetén átalakító készlettel kell a berendezést rendelni. Gyújtásuk elektronikus, a lángôrzés ionizációs. A burkolat színe fehér (RAL 9016). Szabályozási tartozékok BM kezelô modul Fali aljzat MM keverôköri modul Napi programozású analóg helyiség hômérséklet szabályozó ART Analóg idôjárásfüggô szabályozó AWT Rádiójel vezérelte óra külsô hômérséklet érzékelôvel Rádiójel vezérelte óra automatikus óra beállítással Rádiójel vevôegység WRS-szabályozási csatlakozó modul Hidraulikus és gázoldali tartozékok Sarok- vagy egyenes krómozott gázcsap Biztonsági készlet szifonnal, mûanyag lefolyó csôvel, csôrögzítéssel, takarórózsával Tartozékok vakolat alatti szereléshez Vakolat alá építhetô csatlakozó konzol Krómozott fûtési sarok tartalékelzáró ¾ -os Krómozott fûtési sarok tartalékelzáró ¾ -os, ½ -os biztonsági szerelvény csatlakozóval Krómozott HMV csatlakozó tartalékelzáró ½ -os Krómozott hidegvíz csatlakozó tartalékelzáró ½ -os Tartozékok vakolat feletti szereléshez Vakolat feletti vezeték szereléshez csatlakozó készlet Krómozott egyenes elzáró ¾ -os Krómozott egyenes elzáró ¾ -os, ½ -os biztonsági szerelvény csatlakozással Krómozott HMV csatlakozó tartalékelzáró ½ -os Krómozott hidegvíz csatlakozó tartalékelzáró ½ -os Csatlakozó konzol vakolat feletti szereléshez Füstgáz tartozékok Füstgáz csô alumíniumból Ø 110 mm Füstgáz csô alumíniumból Ø 130 mm CGU-2K 7

8 A WOLF átfogó készülékválasztékot kínál lakossági, közületi és ipari fûtési és szellôzési rendszerekhez, amelyek új építés, renoválás és modernizálás esetén is a lehetô legjobb megoldásokat kínálják. A WOLF szabályozói komfort terén a legmagasabb igényeket is kelégítik. A berendezések könnyen kezelhetôk, energiatakarékosan és megbízhatóan mûködnek. A WOLF termékei egyszerûen és gyorsan telepíthetôk és szervizelhetôk. WOLF Klíma és Fûtéstechnika Kft. 119 Budapest, Hofherr Albert u. 38/c. Telefon: +36(1)37-98 Telefax: +36(1) info@wolf-klima.hu WOLF - Energiatakarékos rendszerek A változtatás jogát fenntartjuk! 8 A változtatás jogát fenntartjuk!
