1 VIESMANN VITODENS 333-F Kompakt gázüzemű kondenzációs kazán 3,8-26,0 kw Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben A dokumentum helye: Vitotecdosszié,7.fejezet VITODENS 333-F Típus: WS3C és WR3C Gázüzemű kondenzációs kazán kompakt kivitelben, folyamatos szabályozású MatriX gázégővel, helyiség levegőjétől függő és helyiség levegőjétől független üzemre. WS3C típus: beépített töltő-rendszerű tárolóval, 86 liter űrtartalom WR3C típus: beépített, belső fűtésű tároló-vízmelegítővel, 130 liter űrtartalom. Földgázhoz és PB-gázhoz 8/2007

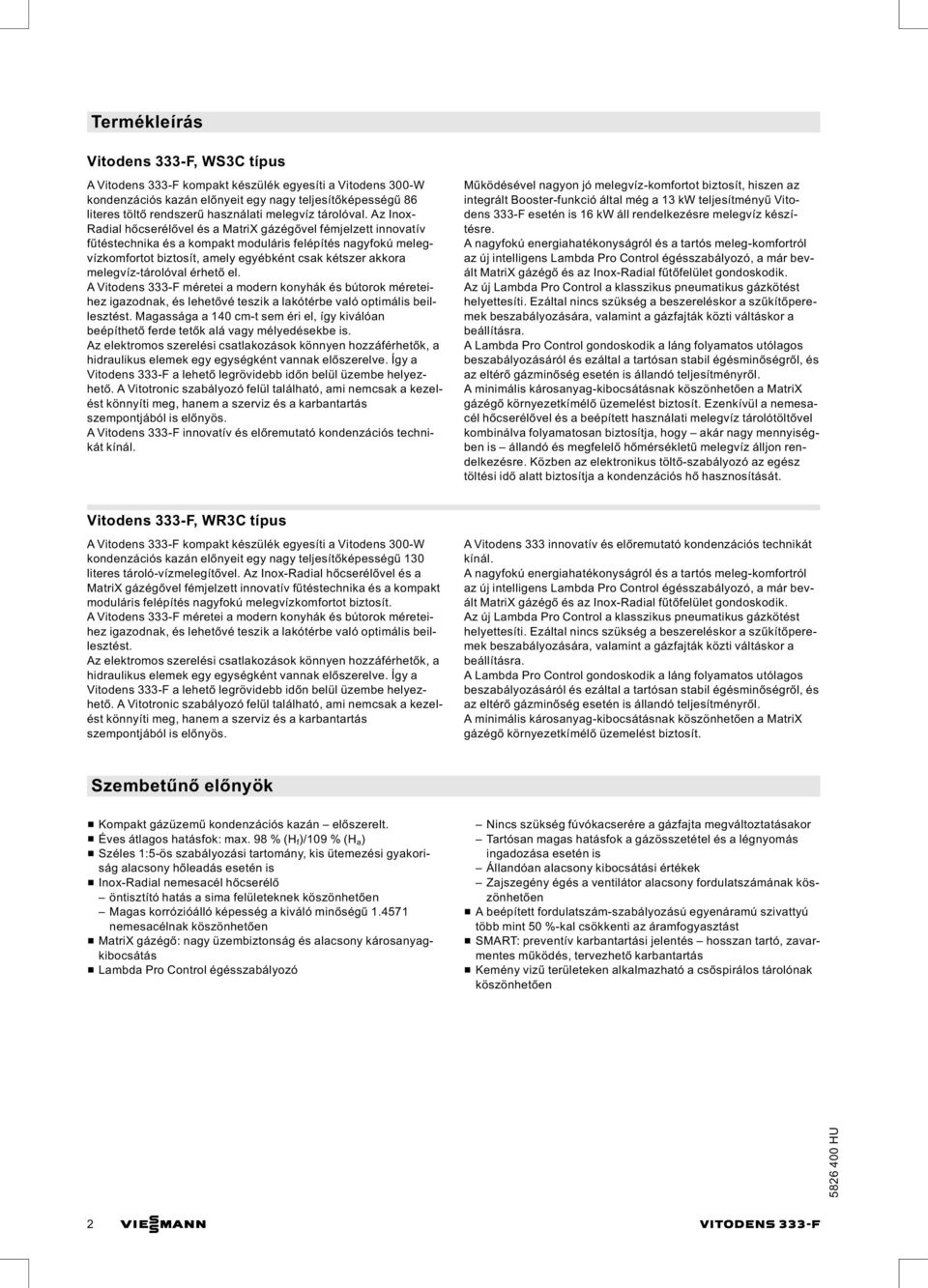

2 Termékleírás Vitodens 333-F, WS3C típus A Vitodens 333-F kompakt készülék egyesíti a Vitodens 300-W kondenzációs kazán előnyeit egy nagy teljesítőképességű 86 literes töltő rendszerű használati melegvíz tárolóval. Az Inox- Radial hőcserélővel és a MatriX gázégővel fémjelzett innovatív fűtéstechnika és a kompakt moduláris felépítés nagyfokú melegvízkomfortot biztosít, amely egyébként csak kétszer akkora melegvíz-tárolóval érhető el. A Vitodens 333-F méretei a modern konyhák és bútorok méreteihez igazodnak, és lehetővé teszik a lakótérbe való optimális beillesztést. Magassága a 140 cm-t sem éri el, így kiválóan beépíthető ferde tetők alá vagy mélyedésekbe is. Az elektromos szerelési csatlakozások könnyen hozzáférhetők, a hidraulikus elemek egy egységként vannak előszerelve. Így a Vitodens 333-F a lehető legrövidebb időn belül üzembe helyezhető. A Vitotronic szabályozó felül található, ami nemcsak a kezelést könnyíti meg, hanem a szerviz és a karbantartás szempontjából is előnyös. A Vitodens 333-F innovatív és előremutató kondenzációs technikát kínál. Működésével nagyon jó melegvíz-komfortot biztosít, hiszen az integrált Booster-funkció által még a 13 kw teljesítményű Vitodens 333-F esetén is 16 kw áll rendelkezésre melegvíz készítésre. A nagyfokú energiahatékonyságról és a tartós meleg-komfortról az új intelligens Lambda Pro Control égésszabályozó, a már bevált MatriX gázégő és az Inox-Radial fűtőfelület gondoskodik. Az új Lambda Pro Control a klasszikus pneumatikus gázkötést helyettesíti. Ezáltal nincs szükség a beszereléskor a szűkítőperemek beszabályozására, valamint a gázfajták közti váltáskor a beállításra. A Lambda Pro Control gondoskodik a láng folyamatos utólagos beszabályozásáról és ezáltal a tartósan stabil égésminőségről, és az eltérő gázminőség esetén is állandó teljesítményről. A minimális károsanyag-kibocsátásnak köszönhetően a MatriX gázégő környezetkímélő üzemelést biztosít. Ezenkívül a nemesacél hőcserélővel és a beépített használati melegvíz tárolótöltővel kombinálva folyamatosan biztosítja, hogy akár nagy mennyiségben is állandó és megfelelő hőmérsékletű melegvíz álljon rendelkezésre. Közben az elektronikus töltő-szabályozó az egész töltési idő alatt biztosítja a kondenzációs hő hasznosítását. Vitodens 333-F, WR3C típus A Vitodens 333-F kompakt készülék egyesíti a Vitodens 300-W kondenzációs kazán előnyeit egy nagy teljesítőképességű 130 literes tároló-vízmelegítővel. Az Inox-Radial hőcserélővel és a MatriX gázégővel fémjelzett innovatív fűtéstechnika és a kompakt moduláris felépítés nagyfokú melegvízkomfortot biztosít. A Vitodens 333-F méretei a modern konyhák és bútorok méreteihez igazodnak, és lehetővé teszik a lakótérbe való optimális beillesztést. Az elektromos szerelési csatlakozások könnyen hozzáférhetők, a hidraulikus elemek egy egységként vannak előszerelve. Így a Vitodens 333-F a lehető legrövidebb időn belül üzembe helyezhető. A Vitotronic szabályozó felül található, ami nemcsak a kezelést könnyíti meg, hanem a szerviz és a karbantartás szempontjából is előnyös. A Vitodens 333 innovatív és előremutató kondenzációs technikát kínál. A nagyfokú energiahatékonyságról és a tartós meleg-komfortról az új intelligens Lambda Pro Control égésszabályozó, a már bevált MatriX gázégő és az Inox-Radial fűtőfelület gondoskodik. Az új Lambda Pro Control a klasszikus pneumatikus gázkötést helyettesíti. Ezáltal nincs szükség a beszereléskor a szűkítőperemek beszabályozására, valamint a gázfajták közti váltáskor a beállításra. A Lambda Pro Control gondoskodik a láng folyamatos utólagos beszabályozásáról és ezáltal a tartósan stabil égésminőségről, és az eltérő gázminőség esetén is állandó teljesítményről. A minimális károsanyag-kibocsátásnak köszönhetően a MatriX gázégő környezetkímélő üzemelést biztosít. Szembetűnő előnyök & Kompakt gázüzemű kondenzációs kazán előszerelt. & Éves átlagos hatásfok: max. 98 % (H f )/109 % (H a ) & Széles 1:5-ös szabályozási tartomány, kis ütemezési gyakoriság alacsony hőleadás esetén is & Inox-Radial nemesacél hőcserélő öntisztító hatás a sima felületeknek köszönhetően Magas korrózióálló képesség a kiváló minőségű nemesacélnak köszönhetően & MatriX gázégő: nagy üzembiztonság és alacsony károsanyagkibocsátás & Lambda Pro Control égésszabályozó Nincs szükség fúvókacserére a gázfajta megváltoztatásakor Tartósan magas hatásfok a gázösszetétel és a légnyomás ingadozása esetén is Állandóan alacsony kibocsátási értékek Zajszegény égés a ventilátor alacsony fordulatszámának köszönhetően & A beépített fordulatszám-szabályozású egyenáramú szivattyú több mint 50 %-kal csökkenti az áramfogyasztást & SMART: preventív karbantartási jelentés hosszan tartó, zavarmentes működés, tervezhető karbantartás & Kemény vizű területeken alkalmazható a csőspirálos tárolónak köszönhetően 2 VIESMANN VITODENS 333-F

3 Szembetűnő előnyök (folytatás) Vitodens 333-F, WS3C típus A a rozsdamentes nemesacélból készült Inox-Radial fűtőfelület nagyfokú üzembiztonságot, hosszú élettartamot és nagy hőteljesítményt biztosít a kis méret ellenére B folyamatos szabályozású MatriX gázégő - rendkívül alacsony károsanyag-kibocsátás C digitális kazánköri szabályozó D beépített membrános tágulási tartály E beépített, fordulatszám-szabályozású nagy hatásfokú egyenáramú szivattyú F tároló-töltő rendszerű használati melegvíz tároló VITODENS 333-F VIESMANN 3

4 Szembetűnő előnyök (folytatás) Vitodens 333-F, WR3C típus A a rozsdamentes nemesacélból készült Inox-Radial fűtőfelület nagyfokú üzembiztonságot, hosszú élettartamot és nagy hőteljesítményt biztosít a kis méret ellenére B folyamatos szabályozású MatriX gázégő - rendkívül alacsony károsanyag-kibocsátás C digitális kazánköri szabályozó D beépített membrános tágulási tartály E beépített, fordulatszám-szabályozású nagy hatásfokú egyenáramú szivattyú F belső fűtésű tároló-vízmelegítő 4 VIESMANN VITODENS 333-F

5 Vitodens 333-F, WS3C típus Gázüzemű fűtőkazán, B és C típus, II 2N3P kategória Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 3,8-13,0 3,8-19,0 5,2-26,0 T V /T R = 80/60 C kw 3,5-11,8 3,5-17,2 4,7-23,7 Névleges teljesítmény használati melegvíz készítés kw 3,5-16,0 3,5-17,2 4,7-23,7 esetén Névleges hőterhelés kw 3,6-16,7 3,6-17,9 4,9-24,7 Termékazonosító szám CE-0085 BR 0433 Védettség IP X4D a DIN EN szerint Gázcsatlakozási nyomás Földgáz mbar PB-gáz mbar Megengedett max. gázcsatlakozási nyomás* 2 Földgáz mbar 25,0 25,0 25,0 PB-gáz mbar 57,5 57,5 57,5 Elektr. teljesítményfelvétel W szállítási állapotban (a keringető szivattyúval együtt) Tömeg kg Hőcserélő űrtartalma liter 4,0 4,0 5,0 Max. térfogatáram liter/h (határérték hidraulikus váltó alkalmazásához) Névleges átfolyó vízmennyiség liter/h T V /T R = 80/60 C esetén Membrános tágulási tartály Űrtartalom liter Előnyomás bar 0,75 0,75 0,75 Megeng. üzemi nyomás bar Csatlakozások Kazán-előremenő és -visszatérő G (belső ¾ ¾ ¾ menet) Hideg- és melegvíz G (belső ¾ ¾ ¾ menet) Cirkuláció G (külső menet) Méretek Mélység mm Szélesség mm Magasság mm Gázcsatlakozás G (belső ¾ ¾ ¾ menet) Tároló-töltő rendszerű használati melegvíz tároló Űrtartalom liter Megeng. üzemi nyomás (használati melegvíz oldali) bar Tartós használati melegvíz teljesítmény kw 16 17, ről 45 C-ra történő használati melegvíz készítés liter/h esetén Teljesítmény-jellegszám N L* 3 1,6 1,8 2,0 Max. lecsapolható mennyiség a megadott N L teljesítménytényező és 10-ről 45 C-ra történő vízmelegítés esetén liter/perc *1 Az adatok a DIN EN 677 alapján. *2 Ha a gázcsatlakozási nyomás meghaladja a max. megengedett értéket, egy külön gáznyomás-szabályozót kell a berendezés elé kapcsolni. *3 70 C átlagos kazánvízhőmérséklet és Tsp = 60 C tároló-vízhőmérséklet esetén. Az NL melegvíz-teljesítménytényező a tároló-vízhőmérséklettel (Tsp) együtt változik. Irányértékek: Tsp = 60 C 1,0 NLTsp=55 C 0,75 NL Tsp = 50 C 0,55 NL Tsp = 45 C 0,3 NL. VITODENS 333-F VIESMANN 5

6 (folytatás) Gázüzemű fűtőkazán, B és C típus, II 2N3P kategória Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 3,8-13,0 3,8-19,0 5,2-26,0 T V /T R = 80/60 C kw 3,5-11,8 3,5-17,2 4,7-23,7 Csatlakozási értékek a max. terhelésre vonatkoztatva Gázfajta H földgáz m 3 /h 1,77 1,89 2,61 S földgáz m 3 /h 2,05 2,20 3,04 PB-gáz kg/h 1,31 1,40 1,93 Az égéstermékre jellemző értékek* 2 Hőmérséklet (30 C-os visszatérő vízhőmérséklet esetén) névleges teljesítménynél C részterhelésnél C Hőmérséklet (60 C-os visszatérő vízhőmérséklet C esetén) Tömegáram földgáz esetén névleges teljesítménynél kg/h 29,1 33,3 47,3 részterhelésnél kg/h 8,4 8,4 11,8 PB-gáz esetén névleges teljesítménynél kg/h 28,6 32,5 48,4 részterhelésnél kg/h 8,2 8,2 11,5 Rendelkezésre álló szállítónyomás Pa mbar 1,0 1,0 1,0 Éves átlagos hatásfok az alábbi értékek esetén T V /T R = 40/30 C % max. 98 (H f )/109 (H a ) Átlagos kondenzvíz-mennyiség földgáz és az alábbi értékek esetén T V /T R = 50/30 C liter/nap Kondenzvíz-csatlakozás (tömlőcsonk) Ø mm Égéstermék-csatlakozás Ømm Levegőbevezető-csatlakozó Ø mm *1 Az adatok a DIN EN 677 alapján. *2 Számított értékek az égéstermék-elvezető rendszer méretezéséhez a DIN EN szerint. Égéstermék-hőmérsékletek mért bruttó értékként, 20 C égést tápláló levegő hőmérséklet esetén. A 30 C-os visszatérő vízhőmérséklet esetén mért égéstermék-hőmérséklet mérvadó az égéstermék-elvezető rendszer méretezésénél. A 60 C-os visszatérő vízhőmérsékletnél mért égéstermék-hőmérséklet mérvadó a megengedett legnagyobb üzemi hőmérsékleten használható égéstermékcsövek alkalmazási feltételeinek meghatározásánál. 6 VIESMANN VITODENS 333-F

7 (folytatás) A B C GA HR HV faltól mért távolság csatlakozó-készlet (kiegészítő tartozék) esetén faltól mért távolság helyszínen történő csatlakoztatás esetén nyílások az elektromos ellátó vezetékek számára gázcsatlakozás fűtési visszatérő fűtési előremenő KAS kazán-csatlakozóidom KOA kondenzvíz-elvezetés KW hidegvíz WW melegvíz Z1 cirkuláció (helyszínen) Z2 cirkuláció a cirkulációs szivattyú csatlakozókészletével (kiegészítő tartozék) Névleges teljesítmény-tartomány kw 4,2-13 4,8-19 6,6-26 a mm Vitodens 333-F, WR3C típus Gázüzemű fűtőkazán, B és C típus, II 2N3P kategória Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 5,2-26,0 T V /T R = 80/60 C kw 4,7-23,7 Névleges hőterhelés kw 4,9-24,7 Termékazonosító szám CE-0085 BR 0433 Védettség IP X4D a DIN EN szerint Gázcsatlakozási nyomás Földgáz mbar 20 PB-gáz mbar 50 *1 Az adatok a DIN EN 677 alapján. VITODENS 333-F VIESMANN 7

8 (folytatás) Gázüzemű fűtőkazán, B és C típus, II 2N3P kategória Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 5,2-26,0 T V /T R = 80/60 C kw 4,7-23,7 Megengedett max. gázcsatlakozási nyomás* 2 Földgáz mbar 25,0 PB-gáz mbar 57,5 Elektr. teljesítményfelvétel szállítási állapotban W 78 (a keringető szivattyúval együtt) Tömeg kg 147 Hőcserélő űrtartalma liter 5,0 Max. térfogatáram liter/h 1400 (határérték hidraulikus váltó alkalmazásához) Névleges átfolyó vízmennyiség liter/h 1019 T V /T R = 80/60 C esetén Membrános tágulási tartály Űrtartalom liter 12 Előnyomás bar 0,75 Megeng. üzemi nyomás bar 3 Csatlakozások Kazán-előremenő és -visszatérő G (belső menet) ¾ Hideg- és melegvíz G (belső menet) ¾ Cirkuláció G(külső menet) ¾ Méretek Mélység mm 588 Szélesség mm 600 Magasság mm 1600 Gázcsatlakozás G (belső menet) ¾ Tároló-vízmelegítő Űrtartalom liter 130 Megeng. üzemi nyomás (használati melegvíz oldali) bar 10 Tartós használati melegvíz teljesítmény kw ről 45 C-ra történő használati melegvíz készítés esetén liter/h 590 Teljesítmény-jellegszám N L* 3 1,6 Max. lecsapolható mennyiség liter/perc 17 a megadott N L teljesítménytényező és 10-ről 45 C-ra történő vízmelegítés esetén Csatlakozási értékek a max. terhelésre vonatkoztatva Gázfajta H földgáz m 3 /h 2,61 S földgáz m 3 /h 3,04 PB-gáz kg/h 1,93 Az égéstermékre jellemző értékek* 4 Hőmérséklet (30 C-os visszatérő vízhőmérséklet esetén) névleges teljesítménynél C 45 részterhelésnél C 35 Hőmérséklet (60 C-os visszatérő vízhőmérséklet esetén) C 70 Tömegáram földgáz esetén névleges teljesítménynél kg/h 47,3 részterhelésnél kg/h 11,8 PB-gáz esetén névleges teljesítménynél kg/h 48,4 részterhelésnél kg/h 11,5 Rendelkezésre álló szállítónyomás Pa 100 mbar 1,0 Éves átlagos hatásfok az alábbi értékek esetén *1 Az adatok a DIN EN 677 alapján. *2 Ha a gázcsatlakozási nyomás meghaladja a max. megengedett értéket, egy külön gáznyomás-szabályozót kell a berendezés elé kapcsolni. *3 70 C átlagos kazánvízhőmérséklet és Tsp = 60 C tároló-vízhőmérséklet esetén. Az NL melegvíz-teljesítménytényező a tároló-vízhőmérséklettel (Tsp) együtt változik. Irányértékek: Tsp = 60 C 1,0 NLTsp=55 C 0,75 NL Tsp = 50 C 0,55 NL Tsp = 45 C 0,3 NL. *4 Számított értékek az égéstermék-elvezető rendszer méretezéséhez a DIN EN szerint. Égéstermék-hőmérsékletek mért bruttó értékként, 20 C égést tápláló levegő hőmérséklet esetén. A 30 C-os visszatérő vízhőmérséklet esetén mért égéstermék-hőmérséklet mérvadó az égéstermék-elvezető rendszer méretezésénél. A 60 C-os visszatérő vízhőmérsékletnél mért égéstermék-hőmérséklet mérvadó a megengedett legnagyobb üzemi hőmérsékleten használható égéstermékcsövek alkalmazási feltételeinek meghatározásánál. 8 VIESMANN VITODENS 333-F

9 (folytatás) Gázüzemű fűtőkazán, B és C típus, II 2N3P kategória Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 5,2-26,0 T V /T R = 80/60 C kw 4,7-23,7 T V /T R = 40/30 C % max. 98 (H f )/109 (H a ) Átlagos kondenzvíz-mennyiség földgáz és az alábbi értékek esetén T V /T R = 50/30 C liter/nap Kondenzvíz-csatlakozás (tömlőcsonk) Ø mm Égéstermék-csatlakozás Ømm 80 Levegőbevezető-csatlakozó Ø mm 125 A B C GA HR HV faltól mért távolság csatlakozó-készlet (kiegészítő tartozék) esetén faltól mért távolság helyszínen történő csatlakoztatás esetén nyílások az elektromos ellátó vezetékek számára gázcsatlakozás fűtési visszatérő fűtési előremenő KAS kazán-csatlakozóidom KOA kondenzvíz-elvezetés KW hidegvíz WW melegvíz Z1 a cirkulációs vezeték nyílása (helyszínen létrehozandó) Z2 cirkuláció a cirkulációs szivattyú csatlakozókészletével (kiegészítő tartozék) *1 Az adatok a DIN EN 677 alapján. VITODENS 333-F VIESMANN 9

10 (folytatás) Fordulatszám-szabályozású fűtőköri szivattyú A beépített keringető szivattyú egy nagy hatékonyságú egyenáramú szivattyú, amelyet a hagyományos szivattyúkkal összehasonlítva a jelentősen csökkentett áramfogyasztás jellemez. A szabályozó a szivattyú fordulatszámát és ezzel együtt a szállító teljesítményt a külső hőmérséklet és a fűtőüzem, ill. a csökkentett üzemmód kapcsolási időinek függvényében állítja be. A szabályozó egy belső adatbuszon keresztül továbbítja az aktuális fordulatszámadatokat a keringető szivattyúnak. A min. és max. fordulatszámot, valamint a csökkentett üzem fordulatszámát egyénileg kell hozzáigazítani a meglévő fűtőberendezéshez a szabályozó kódcímeinek beállításával. Alapbeállításban a minimális szállító teljesítmény ( E7 kódcím) 30 %-ra van beállítva. A maximális szállító teljesítmény ( E6 kódcím) az alábbi értékekre van beállítva: Névleges teljesítmény-tartomány kw-ban Fordulatszám-vezérlés alapbeállításban %-ban 3, , , Keringető szivattyú UPM-15 Névleges feszültség V~ 230 Teljesítményfelvétel W max. 70 min. 6 szállítási állapotban 3,8-13 kw 38 3,8-19 kw 40 5,2-26 kw 53 A beszerelt keringető szivattyú maradék szállítómagasságai Vitodens 333-F, 3,8-19 kw F a munkaterület felső határa Jelleggörbe A keringető szivattyú szállító teljesítménye Kódcímbeállítás E6 A 30 % E6:030 B 40 % E6:040 C 50 % E6:050 D 60 % E6:060 E 70 % E6: VIESMANN VITODENS 333-F

11 (folytatás) Vitodens 333-F, 5,2-26 kw K a munkaterület felső határa Jelleggörbe A keringető szivattyú szállító teljesítménye Kódcímbeállítás E6 A 30 % E6:030 B 40 % E6:040 C 50 % E6:050 D 60 % E6:060 E 70 % E6:070 F 80 % E6:080 G 90 % E6:090 H 100 % E6:100 Szerelés nyersfalazott épületben Karbantartási munkálatokhoz szükséges távolságok A karbantartási munkákhoz hagyjon szabadon 700 mm távolságot a Vitodens előtt. A Vitodens kazán mellett jobbra és balra nem kell hagyni szabad területet a karbantartáshoz. Előszerelés nyersfalazott épületben csatlakozó-készlettel, rend. sz A helyszínen szerelendő vezetékek alulról történő gáz, fűtővíz és használati melegvíz oldali csatlakoztatásához. Az alábbi összetevőkkel: & 2 golyós zárócsap (G ¾), légtelenítővel a fűtési előremenőhöz és visszatérőhöz & R ½ gázelzáró csap beépített termikus biztonsági elzárószeleppel & töltőcsap & fali tartó & flexibilis összekötő vezetékek fűtővízhez, ivóvízhez és gázhoz VITODENS 333-F VIESMANN 11

12 Szerelés nyersfalazott épületben (folytatás) A B C D E GA HR csatlakozó-készlet Vitodens 333 (külső méretek) az elektromos ellátó vezetékek tartománya. A vezetékeknek kb mm-re ki kell nyúlniuk a falból. biztonsági szerelvények DN 15, külön tartozékként cirkulációcsatlakozás a cirkulációs szivattyú csatlakozókészlethez (külön tartozék) G ¾ gázcsatlakozás G ¾ fűtési visszatérő HV G ¾ fűtési előremenő KW G ¾ hidegvíz OKFF a kész padló felső pereme WW G ¾ melegvíz Z1 WS3C típus: G 1 cirkuláció (cirkulációs szivattyú csatlakozó-készlet nélkül) Z2 WR3C típus: a cirkulációcsatlakozó nyílása (helyszínen szerelendő) Z3 G ¾ cirkuláció (cirkulációs szivattyú csatlakozókészlettel) Típus a mm b mm c mm d mm WS3C WR3C Előszerelés nyersfalazott épületben csatlakozó-készlettel, rend. sz A helyszínen szerelendő vezetékek felülről vagy alulról történő gáz, fűtővíz és használati melegvíz oldali csatlakoztatásához. Az alábbi összetevőkkel: & 2 golyós zárócsap (G ¾), légtelenítővel a fűtési előremenőhöz és -visszatérőhöz & R ½ gázelzáró csap beépített termikus biztonsági elzárószeleppel & töltőcsap & 2 G ¾ közdarab R ½-re hidegvíz- és melegvíz-csatlakozáshoz 12 VIESMANN VITODENS 333-F

13 Szerelés nyersfalazott épületben (folytatás) A B C GA HR HV Vitodens 333 (külső méretek) az elektromos ellátó vezetékek tartománya. A vezetékeknek kb mm-re ki kell nyúlniuk a falból. csatlakozó-készlet R ½ gázcsatlakozó G ¾ fűtési visszatérő G ¾ fűtési előremenő KW G ¾ hidegvíz OKFF a kész padló felső pereme WW G ¾ melegvíz Z1 WS3C típus: G 1 cirkuláció (helyszínen szerelendő) Z2 WR3C típus: a cirkulációcsatlakozó nyílása (helyszínen szerelendő) Típus a mm b mm c mm d mm e mm WS3C WR3C VITODENS 333-F VIESMANN 13

14 Szerelés nyersfalazott épületben (folytatás) Előszerelés nyersfalazott épületben csatlakozó-készlet nélkül A B GA HR HV KOA KW Vitodens az elektromos ellátó vezetékek tartománya. A vezetékeknek kb mm-re ki kell nyúlniuk a falból. G ¾ gázcsatlakozás G ¾ fűtési visszatérő G ¾ fűtési előremenő kondenzvíz-elvezetés G ¾ hidegvíz OKFF a kész padló felső pereme WW G ¾ melegvíz Z1 WS3C típus: G 1 cirkuláció (cirkulációs szivattyú csatlakozó-készlet nélkül) Z2 WR3C típus: a cirkulációcsatlakozó nyílása (helyszínen szerelendő) Z3 G ¾ cirkuláció (cirkulációs szivattyú csatlakozókészlettel) Típus a mm b mm c mm d mm e mm f mm g mm h mm k mm WS3C WR3C Biztonsági szerelvények a DIN 1988 szerint rend. sz (10 bar), rend. sz (6 bar) DN 15, sarokkivitel Nem alkalmazható használati melegvíz tágulási tartály esetén (rend. sz ). Az alábbi összetevőkkel: & elzárószelep & visszafolyásgátló és mérő csőcsonk & nyomásmérő csatlakozó-csőcsonk & membrán biztonsági szelep 14 VIESMANN VITODENS 333-F

15 Szerelés nyersfalazott épületben (folytatás) Kazánemelvény rend. sz & állítható magasságú, cm padlómagassághoz & a Vitodens 333-F nyers padlón való felállításához & a helyszínen szerelendő vezetékek átvezetéséhez szükséges kivágással A előrelyukasztott nyílás Elektromos csatlakozás Elektromos csatlakozás A hálózati csatlakozással kapcsolatos munkáknál tartsa be a helyi energiaszolgáltató vállalat bekötési előírásait és a magyar szabványok erre vonatkozó előírásait (a: ÖVE-előírásokat)! A tápvezetéket max. 16 A-rel szabad biztosítani. A hálózati csatlakozáshoz (230 V~/50 Hz) rögzített csatlakozót kell alkalmazni. Az ellátó vezetékeket és a tartozékokat a készülékben lévő sorkapocslécekre kell csatlakoztatni. A B tartományban a vezetékek 2000 mm-re nyúljanak ki a falból (lásd a 14. oldalon lévő ábrát). A kiegészítő tartozékok hálózati csatlakoztatása A tartozékok hálózati csatlakoztatását közvetlenül a szabályozón is el lehet végezni. Ezt a csatlakozót a berendezéskapcsolóval lehet működtetni (max. 4 A). Nedves helyiségben történő felállítás esetén a tartozékok hálózati csatlakoztatása nem történhet a szabályozón. Javasolt vezetékek NYM-J 3 1,5 mm 2 2-erű, árnyékolt min. 0,75 mm 2 hálózati vezetékek (kiegészítő tartozék is) ter H1 vagy H2 külső bővítő adap- cirkulációs szivattyú külsőhőmérséklet-érzékelő gyűjtő zavarjelzés Vitotronic 200-H (LON) bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz (KM- BUS) Vitotrol 100, UTD típus Vitotrol 200 Vitotrol 300 rádió-óra vevő Reteszlánc Reteszelést kell alkalmazni a helyiség levegőjétől függő üzemben, ha az azonos légtérben elszívó készülék (pl. páraelszívó ernyő) található. Ehhez alkalmazható a H2 belső bővítő adapter (kiegészítő tartozék). Így az égő bekapcsolásakor az elszívó készülékek kikapcsolnak. Vitotronic 100, HC1 típus, állandó kazánvíz-hőmérsékletű üzemmódhoz Felépítés és funkciók Modulrendszerű felépítés A szabályozó egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. A Vitodens kazánba van beépítve. Alapkészülék: & hálózati kapcsoló & Optolink laptop kommunikációs port & üzem- és zavarjelzés & reteszoldó nyomógomb Kezelőegység: & kijelző & hőmérsékletek és kódolások beállítása és kijelzése & üzemzavarjelzések kijelzése & Nyomógombok: programválasztás kazánvíz-hőmérséklet használati melegvíz hőmérséklete kéményseprő ellenőrző funkció VITODENS 333-F VIESMANN 15

16 Vitotronic 100, HC1 típus, állandó kazánvíz-hőmérsékletű üzemmódhoz (folytatás) Funkciók & Elektronikus kazánköri szabályozó állandó kazánvíz-hőmérsékletű üzemre & A helyiséghőmérséklet függvényében vezérelt üzemhez (az energiatakarékosságra vonatkozó német EnEV rendeletnek megfelelően) UTA vagy UTD típusú Vitotrol 100-ra van szükség & Afűtőberendezés fagyvédelmi ellenőrzése & Beépített diagnosztikai rendszer & Beépített tárolóhőmérséklet-szabályozó Szabályozási karakterisztika PI-jelleg folyamatos szabályozású kimenettel. Az üzemi programok beállítása Afűtési rendszer fagyvédelme minden üzemmódban biztosított. A programválasztó gombokkal a következő üzemi programok állíthatók be: & fűtés és melegvíz & csak HMV üzemmód & standby üzem (csak fagyvédelmi funkció) Fagyvédelmi funkció 5 C-os kazánvíz-hőmérséklet esetén az égő bekapcsol, 20 C - os kazánvíz-hőmérséklet esetén pedig kikapcsol. A keringető szivattyú az égővel egyidejűleg kapcsol be és késleltetve kapcsol ki. A tároló-vízmelegítő kb. 20 C-ra melegszik fel. A berendezés fagyvédelme érdekében a keringető szivattyú bizonyos időközönként (naponta max. 24-szer) kb. 10 percre bekapcsolható. Nyári üzemmód w üzemi program Az égő csak akkor lép üzembe, ha a tároló-vízmelegítő felfűtésére van igény. Kazánhőmérséklet-érzékelő A szabályozó beépített és csatlakoztatott kazánhőmérséklet-érzékelőt tartalmaz. Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Tárolóhőmérséklet-érzékelő és kilépési hőmérséklet-érzékelő A szabályozóhoz csatlakoztatott érzékelők afűtőkazánba, ill. a tárolóba vannak beépítve. Védettség: IP 32 Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C H1 belső bővítő adapter A H1 belső bővítő adapter a szabályozóba van beépítve. A H1 belső bővítő adapterhez csatlakoztatható egy külső biztonsági szelep PB-gázhoz. A relékimenet névleges terhelhetősége: 1(0,5) A 250 V~ A Vitotronic 100, HC1 típus műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 6 A Érintésvédelmi I osztály Hatásmód 1 B típus a DIN EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Az elektronikus hőmérsékletőr beállítása (fűtőüzem) 82 C (átállítás nem lehetséges) A használati melegvíz hőmérsékletének beállítási tartománya C A Vitotronic 100 kiegészítő tartozékai Vitotrol 100, UTA típus Rend. sz Szobatermosztát & kapcsolókimenettel (kétpontos kimenet) & analóg kapcsolóórával & beállítható napi programmal & a standard kapcsolási idők gyárilag be vannak állítva (egyénileg programozhatók) & legrövidebb kapcsolási időköz: 15 perc A Vitotrol 100 szobatermosztátot a fő lakóhelyiségben egy belső falra kell felszerelni, a fűtőtesttel szemben, de nem polcra, szekrénybe, ajtó vagy hőforrások (pl. közvetlen napfény, kandalló, TVkészülék stb.) közvetlen közelébe. Csatlakoztatás a szabályozóhoz: 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel (zöld/sárga nélkül), 230 V~ feszültséghez. 16 VIESMANN VITODENS 333-F

17 A Vitotronic 100 kiegészítő tartozékai (folytatás) Névleges feszültség 230 V/50 Hz Az érintkező névleges terhelhetősége 6(1) A 250 V~ Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Az előírt értékek beállítási tartománya normál és csökkentett üzemmódban C Előírt helyiséghőmérséklet lekapcsolt üzemben 6 C Vitotrol 100, UTD típus Rend. sz Szobatermosztát & kapcsolókimenettel (kétpontos kimenet) & digitális kapcsolóórával & napi és heti programmal & forgatógombbal a következő programok beállításához: normál helyiséghőmérséklet: állandó normál csökkentett helyiséghőmérséklet: állandó csökkentett fagyvédelmi hőmérséklet: fagy 2 gyárilag beállított időprogram egy egyedileg beállítható időprogram nyaralás program & nyomógombokkal party és takarék üzemmódhoz A Vitotrol 100 távvezérlőt afő lakóhelyiségben egy belső falra kell felszerelni, a fűtőtesttel szemben, de nem polcra, szekrénybe, ajtó vagy hőforrások (pl. közvetlen napfény, kandalló, TV-készülék stb.) közvetlen közelébe. Az üzemelés hálózattól független (két 1,5 V-os LR6 (AA) típusú alkáli elemmel, az üzemelés időtartama kb. 1,5 év). Csatlakoztatás a szabályozóhoz: 2-erű vezeték, 1,5 mm 2 vezeték-keresztmetszettel, 230 V~ feszültséghez. AH4külső bővítő adapter megléte esetén (kiegészítő tartozék) a csatlakoztatás egy törpefeszültségű vezetékkel lehetséges. Névleges feszültség 3 V A potenciálmentes érintkező névleges terhelhetősége max. 6(1) A, 230 V~ min. 1 ma 5 V Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Hatásmód RS 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Beállítási tartományok normál hőmérséklet C csökkentett hőmérséklet C fagyvédelem 6-10 C Menettartalék elemcsere esetén 10 perc H4 külső bővítő adapter Rend. sz Csatlakozóbővítő adapter az UTD típusú Vitotrol 100 vagy a 24 V- os óratermosztátok csatlakoztatásához egy törpefeszültségű csatlakozóvezetéken keresztül. Vezetékkel (0,5 m hosszú) és dugóval a Vitotronic 100-hoz történő csatlakoztatáshoz. VITODENS 333-F VIESMANN 17

18 A Vitotronic 100 kiegészítő tartozékai (folytatás) Névleges feszültség 230 V~ Kimenő feszültség 24 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 2,5 W Terhelés 24 V~ (max.) 10 W Érintésvédelmi osztály I Védettség IP 41 Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ KM-BUS osztó Rend. sz készüléknek a Vitotronic KM-BUS-ára történő csatlakoztatásához. Vezetékhossz 3,0 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C AH2belső bővítő adapter, valamint a H1 és H2 külső bővítő adapter A csatlakoztatási lehetőségekkel és a műszaki adatokkal kapcsolatban lásd a Vitotronic 200 tartozékait a 27. oldaltól. 18 VIESMANN VITODENS 333-F

19 Vitotronic 200, HO1 típus, időjárás függvényében vezérelt üzemmódhoz Felépítés és funkciók Modulrendszerű felépítés A szabályozó egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. A Vitodens kazánba van beépítve. Alapkészülék: & hálózati kapcsoló & Optolink laptop kommunikációs port & üzem- és zavarjelzés & reteszoldó nyomógomb Kezelőegység: & digitális kapcsolóórával & kivilágított szöveges kijelzővel & hőmérsékletek és kódolások beállítása és kijelzése & üzemzavarjelzések kijelzése & forgatógomb a normál üzemmódbeli hőmérsékletek beállításához & Nyomógombok: programválasztás nyaralás program party és takarék üzemmód hőmérséklet csökkentett üzemmódban használati melegvíz hőmérséklete kéményseprő ellenőrző funkció Funkciók & Időjárás függvényében vezérelt kazánvíz- és/vagy előremenő vízhőmérséklet & Elektronikus felsőhőmérséklet határolás & Szükséglettől függő keringető szivattyú- és égőkikapcsolás & Változtatható fűtési határérték beállítása & Szivattyú-blokkolásgátló & Karbantartási kijelzés & Afűtőberendezés fagyvédelmi ellenőrzése & Beépített diagnosztikai rendszer & Tárolóhőmérséklet-szabályozás előnykapcsolással & A használati melegvíz készítéshez kiegészítő funkciót lehet beállítani (rövid ideig tartó felfűtés magasabb hőmérsékletre) & Padlószárítási program & Külső bekapcsolás és tiltás (kiegészítő tartozékkal lehetséges) & fűtés és melegvíz & csak HMV üzemmód & standby üzem (fagyvédelmi funkcióval) Az üzemi program külső átkapcsolása H1 vagy H2 külső bővítő adapter alkalmazásával is lehetséges (pl. épületfelügyeleti rendszer). Fagyvédelmi funkció & A fagyvédelmi funkció a külső hőmérséklet kb. +1 C alá süllyedése esetén bekapcsol. A fagyvédelmi funkció aktiválása során a keringető szivattyú bekapcsol, és a kazánvíz kb. 20 C-os alsó hőmérsékleten marad. A tároló-vízmelegítő kb. 20 C-ra melegszik fel. & A fagyvédelmi funkció a külső hőmérséklet kb. +3 C fölé emelkedése esetén kikapcsol. Nyári üzemmód w üzemi program Az égő csak akkor lép üzembe, ha a tároló-vízmelegítő felfűtésére van igény. Afűtési jelleggörbe beállítása (meredekség és eltolás) A Vitotronic 200 a kazánvíz-hőmérsékletet és a keverőszeleppel rendelkező fűtőkör előremenő vízhőmérsékletét (bővítőkészlet esetén) időjárás függvényében szabályozza. Ennek során a szabályozó a külső hőmérsékletől függően automatikusan emeli ill. csökkenti a kazánvíz és a fűtőkör előremenő hőmérsékletét. A beállított helyiséghőmérséklet eléréséhez szükséges vízhőmérséklet a fűtési rendszertől ésafűtendő épület hőszigetelésétől függ. Fűtési jelleggörbék: A kazánvíz-hőmérséklet felső határát a hőmérsékletőr ésazelektronikus felsőhőmérséklet-határolón beállított hőmérséklet szabja meg. Az előremenő vízhőmérséklet nem haladhatja meg a kazánvízhőmérsékletet. Ahőszükséglet-számítás megfelel az MSZ EN szabvány előírásainak. Alacsony külső hőmérséklet esetén a felfűtési teljesítmény csökkentése érdekében növeli a csökkentett helyiséghőmérsékletet. A csökkentési szakaszt követő felfűtési idő lerövidítése érdekében egy időre megemelkedik az előremenő vízhőmérséklet. Az energiatakarékosságra vonatkozó rendelet értelmében a hőmérséklet szabályozását helyiségenként kell megoldani, pl. termosztátszelepek által. Szabályozási karakterisztika PI-jelleg folyamatos szabályozású kimenettel. Időprogram Digitális programozás & napi és heti programmal & automatikus nyári és téli átállítás & automatikus funkció használati melegvíz készítéshez és a melegvíztároló cirkulációs szivattyújához & a kapcsolási idők egyénileg programozhatók, naponta max. négy idősáv állítható be Legrövidebb kapcsolási időköz: 10 perc Fűtési rendszer hidraulikus váltóval Hidraulikus váltó alkalmazása esetén csatlakoztatni kell egy a hidraulikus váltóban alkalmazandó hőmérséklet-érzékelőt (lásda Vitodens tervezési segédletét). Az üzemi programok beállítása Afűtési rendszer fagyvédelme minden üzemmódban biztosított. A programválasztó gombokkal a következő üzemi programok állíthatók be: VITODENS 333-F VIESMANN 19

20 Vitotronic 200, HO1 típus, időjárás függvényében vezérelt üzemmódhoz (folytatás) Kazánhőmérséklet-érzékelő A szabályozó beépített és csatlakoztatott kazánhőmérséklet-érzékelőt tartalmaz. Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Tárolóhőmérséklet-érzékelő és kilépési hőmérséklet-érzékelő A szabályozóhoz csatlakoztatott érzékelők afűtőkazánba, ill. a tárolóba vannak beépítve. Védettség IP 32 Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Külsőhőmérséklet-érzékelő Javasolt elhelyezés: & az épület északi vagy északnyugati falán & 2-2,5 m-rel a talajszint felett, többemeletes épületeknél kb. a második emelet felső részén Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 -es vezeték-keresztmetszet. & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Védettség IP 43 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor, raktározáskor és szállításkor C H1 belső bővítő adapter A H1 belső bővítő adapter a szabályozóba van beépítve. A H1 belső bővítő adapterhez csatlakoztatható egy külső biztonsági szelep PB-gázhoz. A relékimenet névleges terhelhetősége: 1(0,5) A 250 V~ A Vitotronic 200, HO1 típus műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 6 A Érintésvédelmi osztály I Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Az elektronikus hőmérsékletőr beállítása: (fűtőüzem) 82 C (átállítás nem lehetséges) A használati melegvíz hőmérsékletének beállítási tartománya C Afűtési jelleggörbe beállítási tartománya Meredekség 0,2-3,5 Eltolás K A Vitotronic 200 kiegészítő tartozékai Fontos tudnivaló távvezérlők helyiséghőmérséklet-szabályozási funkciójához (RS-funkció) Az RS-funkciónak a padlófűtések tehetetlensége miatt nem szabad hatnia a padlófűtési körre. Az RS-funkció csak keverőszeleppel rendelkező fűtőkörre hathat. Fontos tudnivaló a Vitotrol 200 és 300 távvezérlőhöz Az adott fűtési rendszer minden fűtőköréhez alkalmazható a Vitotrol 200 vagy a Vitotrol 300. Vitotrol 200 Rend. sz KM-BUS-résztvevő. A tetszés szerinti helyiségben lévő Vitotrol 200 távvezérlő készülék beállítja egy fűtőkörön belül a kívánt normál üzemmódbeli hőmérsékletet és üzemi programot. A Vitotrol 200 kivilágított üzemi program választó gombokkal és party-üzemkapcsolóval valamint takarék-kapcsológombbal rendelkezik. RS-funkció: 20 VIESMANN VITODENS 333-F

21 A Vitotronic 200 kiegészítő tartozékai (folytatás) Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,2 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya átállítható C 3-23 C vagy C A csökkentett üzemmód előírt helyiséghőmérsékletének beállítása a szabályozón történik. Vitotrol 300 rend. sz KM-BUS-résztvevő. A Vitotrol 300 távvezérlő egy fűtőkörben beállítja a kívánt előírt helyiséghőmérsékletet normál és csökkentett üzemmódban, a helyiség fűtésének üzemi programját és kapcsolási idejét, a használati melegvíz készítést és a melegvíztároló cirkulációs szivattyúját. A Vitotrol 300 kivilágított kijelzővel és kivilágított üzemprogramválasztó gombokkal, party- valamint takarék-kapcsológombbal, automatikus nyári és téli átállítással, nyaralás program, nap és pontos idő nyomógombokkal rendelkezik. RS-funkció: afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,5 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya normál üzemmódban C átállítható 3-23 C vagy C csökkentett üzemmódban 3-37 C VITODENS 333-F VIESMANN 21

22 A Vitotronic 200 kiegészítő tartozékai (folytatás) Helyiséghőmérséklet-érzékelő rend. sz A külön helyiséghőmérséklet-érzékelőt a Vitotrol 200, ill. 300 kiegészítéseként alkalmazhatja, ha a Vitotrol 200, ill. 300 nem helyezhető el a fő lakóhelyiségben vagy nem talál ezen kívül megfelelő helyet a hőmérséklet mérésére, ill. beállítására. Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A helyiséghőmérséklet-érzékelőt a Vitotrol 200 vagy 300 készülékhez kell csatlakoztatni. Csatlakoztatás: & 2-erű réz vezeték, 1,5 mm 2 vezeték-keresztmetszettel & távvezérlőtől számított vezetékhossz: max. 30 m & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Rádió-óra vevő rend. sz ADCF77időjeladó vételére (Németországban a jeladás a Frankfurt/Main közelében lévő Mainflingenből érkezik). A pontos idő és a dátum rádióvezérelt pontossággal állítódik be. Egy külső falra, az adó irányában kell felszerelni. Fémes anyagok, pl. vasbeton, szomszédos épületek és elektromágneses zavarforrások, pl. nagyfeszültségű és felsővezetékek korlátozhatják a vételminőséget. Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & A vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W 22 VIESMANN VITODENS 333-F

23 A Vitotronic 200 kiegészítő tartozékai (folytatás) Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ Vitocom 200, FA4 és GP1 típus & FA4 típus analóg telefonhálózatokhoz rend. sz. Z & GP1 típus GSM mobiltelefon-hálózatokhoz rend. sz. Z Fűtési rendszerek távműködtetéséhez, távbeállításához és távellenőrzéséhez analóg telefonhálózatokon és mobiltelefon-hálózatokon keresztül. Szállítási terjedelem: & hálózati csatlakozóvezeték hálózati csatlakozódugóval, 2 m hosszú & LON összekötő vezeték, 7 m hosszú & LON kommunikációs modul a szabályozóba való beépítésre (a Vitocom 200-nak a szabályozóhoz történő csatlakoztatásához egy LON kommunikációs modult kell beszerelni a szabályozóba) & csak FA4 típus esetén: analógmodem (tartozéka a csatlakozóvezeték dugóval a telefoncsatlakozó-aljzathoz (TAE6N), 2 m hosszú) & csak GP1 típus esetén: GSM modem (tartozéka az antenna csatlakozóvezetékkel, 3 m hosszú) Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 22 ma Teljesítményfelvétel 5 VA Érintésvédelmi osztály II Védettség IP 20 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás potenciálmentes érintkező, DE1 és DE 2 üzemzavar-bemenet kapcsolási teljesítmény 24 V ~, 7 ma Kapcsolókimenet (váltó) 230 V ~/30 V-, 2 A Afűtési rendszer távműködtetésére, távbeállítására és távellenőrzésére szolgáló funkciók & Távellenőrzés információ küldése SMS üzenetként a mobiltelefon/pda számára információ küldése ként a PC/PDA számára (szükség van az -Client funkcióra) kiegészítő készülékek ellenőrzése Funkciók a Vitodata 100-on keresztül történő kezeléshez (a Vitocom 200-ba integrált webszerveren keresztül) & Távműködtetés hozzáférés a rendszer minden fűtőköréhez az üzemi programok és az előírt értékek kezelése a nyaralás program, a kapcsolási idők ésafűtési jelleggörbe beállítása & Távbeállítás Az LNR típusú Vitosoft 200 szoftverrel (a Vitocom 200, FA4 és GP1 típus konfigurálásához számítógépen/laptopon) a Vitocom 200 paramétereinek konfigurálása Funkciók a Vitodata 300-on keresztül történő kezeléshez (a központi webszerveren keresztül): & Távműködtetés az üzemi programok és az előírt értékek kezelése a nyaralás program, a kapcsolási idők ésafűtési jelleggörbe beállítása & Távbeállítás a Vitocom 200 paramétereinek konfigurálása a Vitotronic szabályozási paraméterek távbeállítása a kódcímeken keresztül Adatcsere & Adatcsere a Vitodata 100-on keresztül számítógép webböngésző programmal a kezeléshez és az információ ként történő továbbításához PDA webböngésző programmal a kezeléshez és az információ SMS üzenetként/ ként történő továbbításához mobiltelefon az információ SMS-ként történő küldéséhez & Adatcsere a Vitodata 300-on keresztül számítógép webböngésző programmal a kezeléshez és az információ ként történő továbbításához mobiltelefon az információ SMS-ként történő küldéséhez információ továbbítása faxon Csatlakozások Vitocom 200 kompakt házban falra történő szereléshez az alábbi csatlakozókkal: & 2 potenciálmentes (ill. 24 V-os törpefeszültség) digitális bemenet a kiegészítő készülékek, ill. idegen rendszerek ellenőrzéséhez & 1 relé kimenet (230 V~) a készülék vezérléséhez & RJ45 csatlakozóhüvely a Vitotronic szabályozó csatlakoztatásához a LON hálózatra & hálózati csatlakozás 230 V~ & csatlakozás a következő interfészhez a Vitocom 200 készüléktípusnak megfelelően VITODENS 333-F VIESMANN 23

24 A Vitotronic 200 kiegészítő tartozékai (folytatás) Interfészek & Vitocom 200, FA4 típus telefoncsatlakozó-aljzat (TAE6N) & Vitocom 200, GP1 típus GSM/GPRS Bővített funkciókhoz a Vitocom 300-zal történő üzemelés is lehetséges, lásd a Viessmann kommunikációs rendszerek tervezési segédletét. Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz beépített keverőszelep-motorral Rend. sz KM-BUS-résztvevő Összetevők: & keverőelektronika keverőszelep-motorral Viessmann DN és R ½ - 1¼ keverőszelepekhez & előremenő vízhőmérséklet-érzékelő (felületi hőmérséklet-érzékelő), 2,2 m vezetékhossz, csatlakozásra kész; a műszaki adatokat lásd lent & dugó a fűtőköri keringető szivattyú csatlakoztatásához & hálózati csatlakozóvezeték (3,0 m hosszú) & BUS-csatlakozóvezeték (3,0 m hosszú) A keverőszelep-motort közvetlenül a DN és R ½ - 1¼ Viessmann keverőszelepre kell szerelni. Érintésvédelmi osztály I Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Afűtőköri keringető szivattyú relékimenetének névleges terhelhetősége sö 4(2) A 230 V~ Forgatónyomaték 3 Nm Működési idő 90 -nál 120 mp Előremenő hőmérséklet-érzékelő (felületi érzékelő) Keverőelektronika keverőszelep-motorral Feszítőszalaggal kell rögzíteni. Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 6,5 W Védettség IP 32D az MSZ EN szerint felépítés/beszerelés által kell szavatolni Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz külön keverőszelep-motorhoz Rend. sz KM-BUS-résztvevő Önálló keverőszelep-motor csatlakoztatásához. Összetevők: & keverőszelep-elektronika egy önálló keverőszelep-motor csatlakoztatásához & előremenő vízhőmérséklet-érzékelő (felületi hőmérséklet-érzékelő), 5,8 m vezetékhossz, csatlakozásra kész & dugó a fűtőköri keringető szivattyú csatlakoztatásához & csatlakozó sorkapcsok a keverőszelep-motor csatlakoztatásához & hálózati csatlakozóvezeték (3,0 m hosszú) & BUS-csatlakozóvezeték (3,0 m hosszú) Keverőszelep-elektronika 24 VIESMANN VITODENS 333-F

25 A Vitotronic 200 kiegészítő tartozékai (folytatás) Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 2,5 W Védettség IP 32D az MSZ EN szerint felépítés/beszerelés által kell szavatolni Érintésvédelmi osztály I Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége Fűtőköri keringető szivattyú sö 4(2) A 230 V~ Keverőszelep-motor 0,2(0,1) A 230 V~ A keverőszelep-motor szükséges működési ideje 90 -nál kb. 120 mp Előremenő hőmérséklet-érzékelő (felületi érzékelő) Feszítőszalaggal kell rögzíteni. Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Merülő hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához. Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr túl magas előremenő vízhőmérséklet esetén kikapcsolja afűtőköri szivattyút. Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Beállítási skála a burkolatban Nemesacél merülőhüvely R ½ x 200 mm Felületi hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához (csak fémből készült csövek esetén). Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr kikapcsolja a fűtőköri keringető szivattyút túl magas előremenő vízhőmérsékletnél. VITODENS 333-F VIESMANN 25
