1 INTERBIO 35 kw Aprítéktüzelésű kazán gépkönyv és műszaki leírás POLIKOV Kft Budapest Erdő u. 27. Tel: , Fax:

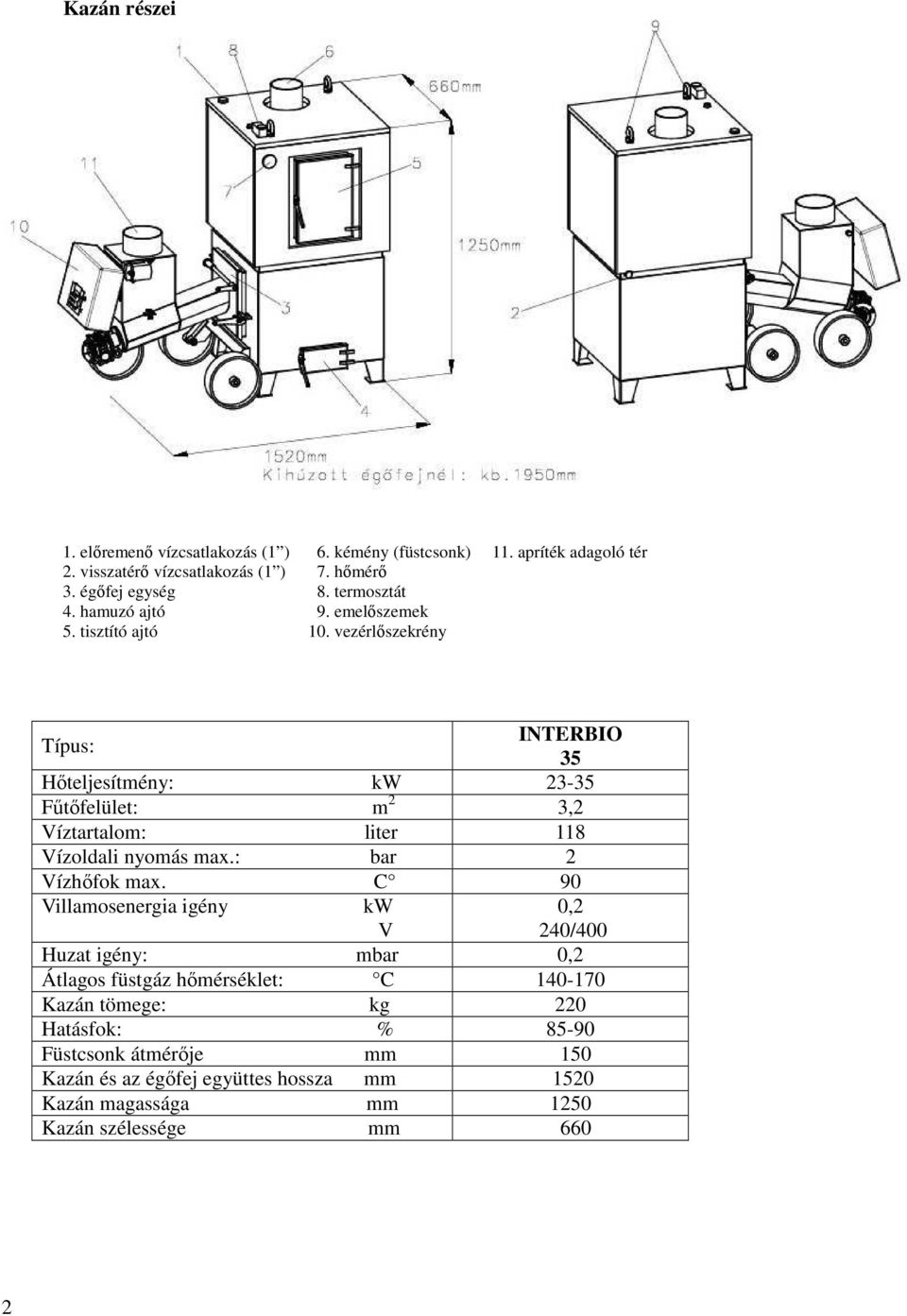

2 Kazán részei 1. előremenő vízcsatlakozás (1 ) 6. kémény (füstcsonk) 11. apríték adagoló tér 2. visszatérő vízcsatlakozás (1 ) 7. hőmérő 3. égőfej egység 8. termosztát 4. hamuzó ajtó 9. emelőszemek 5. tisztító ajtó 10. vezérlőszekrény Típus: INTERBIO 35 Hőteljesítmény: kw Fűtőfelület: m 2 3,2 Víztartalom: liter 118 Vízoldali nyomás max.: bar 2 Vízhőfok max. C 90 Villamosenergia igény kw V 0,2 240/400 Huzat igény: mbar 0,2 Átlagos füstgáz hőmérséklet: C Kazán tömege: kg 220 Hatásfok: % Füstcsonk átmérője mm 150 Kazán és az égőfej együttes hossza mm 1520 Kazán magassága mm 1250 Kazán szélessége mm 660 2

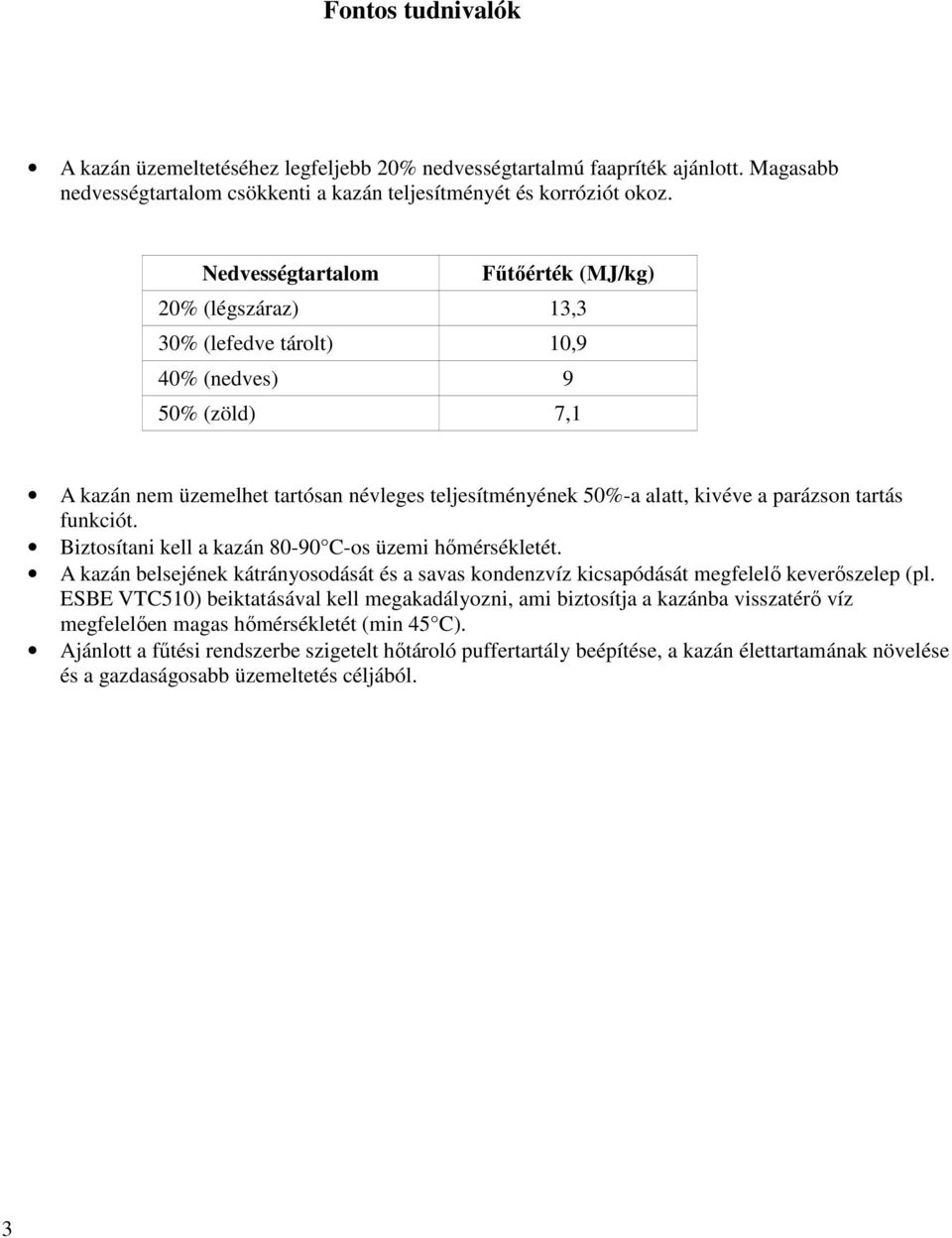

3 Fontos tudnivalók A kazán üzemeltetéséhez legfeljebb 20% nedvességtartalmú faapríték ajánlott. Magasabb nedvességtartalom csökkenti a kazán teljesítményét és korróziót okoz. Nedvességtartalom Fűtőérték (MJ/kg) 20% (légszáraz) 13,3 30% (lefedve tárolt) 10,9 40% (nedves) 9 50% (zöld) 7,1 A kazán nem üzemelhet tartósan névleges teljesítményének 50%-a alatt, kivéve a parázson tartás funkciót. Biztosítani kell a kazán C-os üzemi hőmérsékletét. A kazán belsejének kátrányosodását és a savas kondenzvíz kicsapódását megfelelő keverőszelep (pl. ESBE VTC510) beiktatásával kell megakadályozni, ami biztosítja a kazánba visszatérő víz megfelelően magas hőmérsékletét (min 45 C). Ajánlott a fűtési rendszerbe szigetelt hőtároló puffertartály beépítése, a kazán élettartamának növelése és a gazdaságosabb üzemeltetés céljából. 3

4 Telepítése A kazán elhelyezésekor a faltól legalább 50cm távolságot kell biztosítani az esetleges szerelési, karbantartási munkálatok céljára. A kazánt lehetőleg hidegpadlójú helyiségben (kazánházban) kell elhelyezni. Más telepítési körülmények esetén a Tűzvédelmi utasítás idevonatkozó előírását kell betartani. Éghető, gyúlékony anyag nem lehet a kazán közelében. A kémény magasságát és átmérőjét úgy kell megválasztani, hogy a minimális 0.2mbar huzatigény biztosítva legyen. Túl nagy kéményhuzat esetén a kéménybe fojtócsappantyú beépítésére lehet szükség. A kazán nem telepíthető lakótérbe, illetve a kémény nem haladhat át lakótéren. A kéményre más berendezést rákötni nem szabad. Biztosítani kell a 240V/50Hz 1x10A hálózathoz való csatlakozást. A készülék 1 db 240-es csatlakozóval van ellátva. A csővezeték-hálózat kialakításánál biztosítani kell a légteleníthetőséget. Az előremenő és visszatérő vízcsatlakozókat csak oldható kötéssel szabad a fűtési hálózathoz kapcsolni. A rendszer feltöltéséhez 7,0-9,0 ph értékű tápvizet kell használni. A nem megfelelő minőségű víz a rendszer fokozott korrózióját okozza. Ajánlott telepítés Üzembe helyezés Üzembe helyezés előtt a kazánt és a fűtési rendszert vízzel fel kell tölteni, úgy, hogy azokban levegő ne maradjon. Maximális nyomás 2 bar. Ellenőrizni kell a kazán és kémény közötti füstcsőszakasz csatlakozásait és rögzítettségét. A füstcsövezést úgy kell megoldani, hogy az lehetőleg egy, de max. két iránytöréssel csatlakozzon a kéményhez. Az 5 literes víztartályt fel kell tölteni vízzel, ami az esetleges visszaégésnél kioltja a tüzet az égőfejben elhelyezett tömítés kiolvadásával. Újraindításnál gondoskodni kell az olvadóbetét cseréjéről, valamint a víz újbóli feltöltéséről. 4

5 Tüzelőanyagok A kazán üzemeltetéséhez G30 méretosztályú (3cm-nél kisebb szálhosszúságú), legfeljebb 20% nedvességtartalmú faapríték használható. Ennél nedvesebb tüzelőanyag a kazánteljesítmény és a kazán élettartamának csökkenéséhez vezethet. Alkalmazható továbbá gabonaocsú, valamint asztalosipari forgács és fűrészpor megfelelő arányú keveréke. Begyújtás 1. Az aprítéktároló feltöltése G30 minőségű, legfeljebb 20%-os nedvességtartalmú faaprítékkal 2. a kazán feszültség alá helyezése és a vezérlőszekrény "Kézi" üzemre állítása 3. adagoló motor (1-es gomb) működtetésével a begyújtáshoz elegendő (kb. 0,5 kg) apríték égéstérbe juttatása 4. az égőfej egység rögzítését feloldva azt hátrahúzni, majd az égőkő nyílásán át engedélyezett gyújtóanyagot helyezni, majd meggyújtani 5. levegő ventilátor bekapcsolása (2-es gomb) 6. percenként öt alkalommal kb. 3 másodpercig adagoló motor (1-es gomb) működtetésével az égés kézi táplálása szükséges 7. az apríték begyulladása után az égőfejet visszatolni a kazánba és rögzíteni 8. megfelelő égés esetén a vezérlőszekrényt "ÜZEM" (automatikus üzemmód) állásba kapcsolni Üzemeltetés Kijelző, felső sor Navigáció Kijelző, alsó sor Vissza a főmenüre Enter 5 Hosszan nyomva, gyári beállítások Hosszan nyomva, szerviz menü

6 Fő kijelző, felsősor: A vezérlő üzemmódját, vagy programozáskor az állítandó funkciót mutatja. Fő kijelző, alsósor: A be- és kimenetek állapotát mutatja. Az első három karakter a bemenetek állapota T - Termosztát A további karakterek a kimenetek állapotát mutatja. A- Adagoló motor V- levegő ventilátor A Főkapcsoló ÜZEM állásában az ENTER billentyűt röviden lenyomva lehet váltani a vezérlő üzemmódjai között. ÜZEM vagy Parázson tartás Leállt Az ENTER billentyűt a működés bármely fázisában hosszan nyomva (5 sec) leáll a vezérlés. Gyári beállítások visszaállítása. 9-es billentyű 5 sec-ig nyomva. Kézi működtetés: A főkapcsoló kézi állásában a numerikus billentyűzettel működtethetők a motorok. A gombot röviden megnyomva bekapcsol a motor, még egyszer megnyomva kikapcsol. 1-es gomb: Adagoló motor 2-es gomb: Levegő motor Beállítások: A navigációs billentyűkkel lehet kiválasztani a változtatandó paraméter. Paraméter módosítása: Paraméter kiválasztása a navigációs billentyűk segítségével Enter rövid megnyomása Érték beadása a numerikus billentyűzettel Enter rövid megnyomása Főmenüre az Enter feletti gomb megnyomásával lehet visszatérni. Jelszó nélkül változtatható paraméterek: Adagolási idő Két adagolás között eltelt idő sec-ben. Paraméterek: Parázson tartás adagolás idő Parázson tartáskor, két adagolás között eltelt idő, sec-ben megadva. Parázsontartás Navigációs nyíl lefelé Adagolási idő Navigációs nyíl felfelé Adagolási szünet Navigációs nyíl felfelé 6

7 Tisztítás, karbantartás A kazánt rendszeres időközönként ki kell tisztítani, az esetlegesen lerakódott kátrányt, pernyét és hamut el kell távolítani. A tűztér feletti hőcserélő lapkáinak oldalsó, felső és alsó felületeit rendszeresen tisztítani kell az esetleges lerakódott hamu és egyéb anyagoktól a jobb hőátadás érdekében. Ez a kazán oldalajtaján keresztül gyorsan elvégezhető. A tisztítást csak a kazán üzemen kívüli, vagy parázson tartási állapotában szabad végezni. Bárminemű javítást, karbantartást csak feszültségmentes állapotban szabad végezni. Szállítás A kazán csak állítva, rázkódásmentesen szállítható. Emelőszemeknél történő emelés esetén a kötél- vagy láncágak által bezárt szög legfeljebb 45 lehet. Targoncával, vagy raklapemelő békával mozgatható. Elektromos berendezés ismertetése: A kazánt 240 V hálózati feszültséggel működő szabályozó, vezérlő automatikával szereljük. A készülék villamos hálózatra csatlakoztatása a kapcsoló dobozból kinyúló védőérintkezős csatlakozó kábellel, ill. dug. villával történik. A csatlakozó kábel hossza kb. 2 méter. 7

8 Tűzvédelmi utasítás Csak olyan épületbe, helyiségbe lehet a kazánt telepíteni, illetve a hozzá kapcsolódó központi fűtési rendszert kiépíteni, ezeket üzemeltetni, ahol a rendeltetésszerű működésük során nem okoznak tüzet és robbanás veszélyt. - A helyiségben el kell helyezni az ott keletkezhető tűz oltására alkalmas tűzoltó készüléket. - A kazán csak a teljesítményének megfelelő, illetőleg arra méretezett kéményhez csatlakoztatható. - Az égéstermék elvezetéséről úgy kell gondoskodni, hogy az gyújtási veszélyt ne okozzon. - A fűtést és a felügyeletet, a berendezés működését és a tűzvédelmi szabályokat nem ismerő, vagy cselekvőképességében korlátozott személyre és gyerekre bízni TILOS! - A kazánt csak szilárd tüzelő- vagy engedélyezett gyújtóanyaggal szabad begyújtani és üzemeltetni. Benzinnel, gázolajjal, petróleummal és más robbanás veszélyes anyaggal begyújtani TILOS! - A kazánüzemeltetési helyiségében csak annyi tüzelőanyagot szabad tárolni, amely a berendezés egyszeri begyújtásához és tüzeléséhez szükséges. - Az előző pontban meghatározott mennyiségű tüzelő-, éghető anyagot a kazántól olyan távolságban kell elhelyezni, hogy az éghető anyag felületén mért hőmérséklet a legnagyobb hőterheléssel való üzemeltetés mellett se haladja meg a 60 C-ot, a minimális távolság 1 m. - Éghető padlózatú helyiségben a kazánt lemezre kell helyezni. A lemez 30 cm-rel nyúljon túl a kazán oldalélein körben. - Füstelvezetésre csak jól összeillesztett, nem éghető anyagú, az égéstermék maximális hőmérsékletén is megfelelő szilárdságú füstcsövet szabad használni. Alumínium füstcsövet használni TILOS! - Csak kifogástalan műszaki állapotban levő kazán üzemeltethető. A fentiekben nem részletezett, de kötelezően előírt tűzvédelmi előírásokat a 9/2008.(II.22) számú ÖTM rendelettel kiadott OTSZ. előírásai tartalmazzák. - A fűtési rendszer feltöltésére csak tiszta víz használható, a víz leeresztését és a gyakori utántöltést kerülni kell. - Fagyveszélyesetén a kazánt és a fűtési rendszert vízteleníteni kell. Amennyiben a rendszerben elfagyás történt, ennek megszüntetéséig a kazánba begyújtani TILOS! A lefagyásból keletkező meghibásodásokért, károkért felelősséget nem vállalunk és a kazán garanciáját megszüntetjük. - A begyújtás után a tűztér falain az égéstermék lekondenzálódhat, ami vízcseppek formájában jelenik meg. Ez nem kazánhiba és a víz felmelegedésével a jelenség megszűnik. - Saját érdekében alaposan tanulmányozza át a gépkönyvet! A kazánból és fűtési rendszeréből a közvetlen meleg víz elvétel - megcsapolás - TILOS! 8

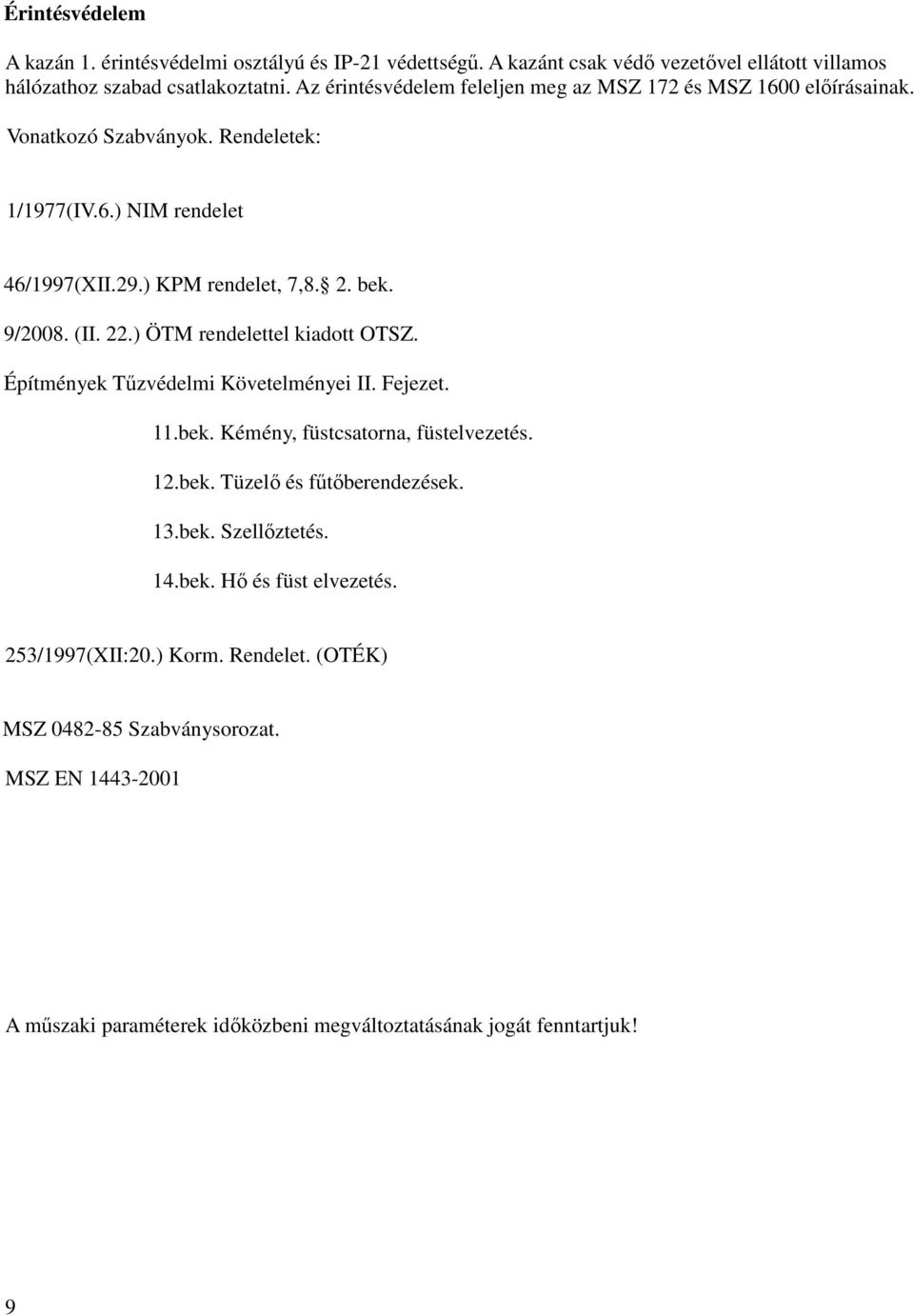

9 Érintésvédelem A kazán 1. érintésvédelmi osztályú és IP-21 védettségű. A kazánt csak védő vezetővel ellátott villamos hálózathoz szabad csatlakoztatni. Az érintésvédelem feleljen meg az MSZ 172 és MSZ 1600 előírásainak. Vonatkozó Szabványok. Rendeletek: 1/1977(IV.6.) NIM rendelet 46/1997(XII.29.) KPM rendelet, 7,8. 2. bek. 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ. Építmények Tűzvédelmi Követelményei II. Fejezet. 11.bek. Kémény, füstcsatorna, füstelvezetés. 12.bek. Tüzelő és fűtőberendezések. 13.bek. Szellőztetés. 14.bek. Hő és füst elvezetés. 253/1997(XII:20.) Korm. Rendelet. (OTÉK) MSZ Szabványsorozat. MSZ EN A műszaki paraméterek időközbeni megváltoztatásának jogát fenntartjuk! 9
