1 Használati útmutató Oldalfali split típusú légkondicionáló WSZ 09.K WSZ 12.K WSZ 18.K WSZ 24.K WSZ 09.DK WSZ 09.KH WSZ 12.KH WSZ 18.KH WSZ 24.KH WSZ 12.DK

2 BIZTONSÁGI TUDNIVALÓK A készülék használatba vétele előtt figyelmesen olvassa el a biztonsági tudnivalókat. A csatlakozó dugót ütközésig toljuk be a konnektorba. Ellenkező esetben fennállhat az áramütés, túlmelegedés vagy tűzeset veszélye. Üzemelés közben tilos a csatlakozó dugó kihúzása. Ennek figyelmen kívül hagyása áramütéshez, tűzesethez vezethet. Tilos a csatlakozó zsinór átvágása, bővítése. Túlmelegedéshez, tűzesethez vezethet. Ne használjon hosszabbítót, ill. több elektromos berendezéssel közös dugaszoló aljzatot. Áramütéshez, tűzesethez vezethet. Nedves kézzel ne nyúljunk a légkondicionáló működtető egységeihez. Áramütéshez vezethet. Sérülések elkerülése végett ne nyúlljunk kézzel vagy bármely tárggyal a beltéri egység kivezető nyílásaiba Ne tartózkodjon hosszabb i- deig a hideg levegő áramában, mivel ez a fizikai kondíció leromlását, egészségügyi problémákat okozhat. Ha égett szagot, füstöt észlel, azonnal kapcsolja le a készüléket a hálózatról és forduljon szervizhez. Ne kísérletezzen a légkondicionáló önálló javításával, mivel ezzel további meghibásodásokat okozhat. 2

3 Használatba vétel előtt Csak a valós teljesítménynek megfelelő biztosítékok használhatók. Nem megfelelő ellenállás alkalmazása üzemelési problémákhoz, tűzesethez vezethet Az üzemelés hosszabb szüneteltetése esetén a készüléket le kell választani a hálózatról. A szükséges tisztítás elvégzése esetén le kell állítani a készüléket és lecsatlakoztatni a hálózatról. Ne végezze a csatlakoztató dugó kihúzását a zsinórnál fogva Ne legyen hőforrás a klíma közelében. A kiáramló hideg levegő akadályozhatja a készülékek magfelelő működését. Tűzesetek elkerülése érdekében tilos tűzveszélyes anyagok tárolása a készülék közelében. A légkondicionáló telepítésénél a törések, sérülések elkerülése érdekében ügyelni kell a kültéri egység megfelelő rögzítésére. Tilos a kültéri egységre rálépni, ránehezedni. Ne zárjuk el a légkondicionáló kivezető nyílásait, mivel ez a teljesítmény csökkenéséhez és a készülék meghibásodásához vezethet 3

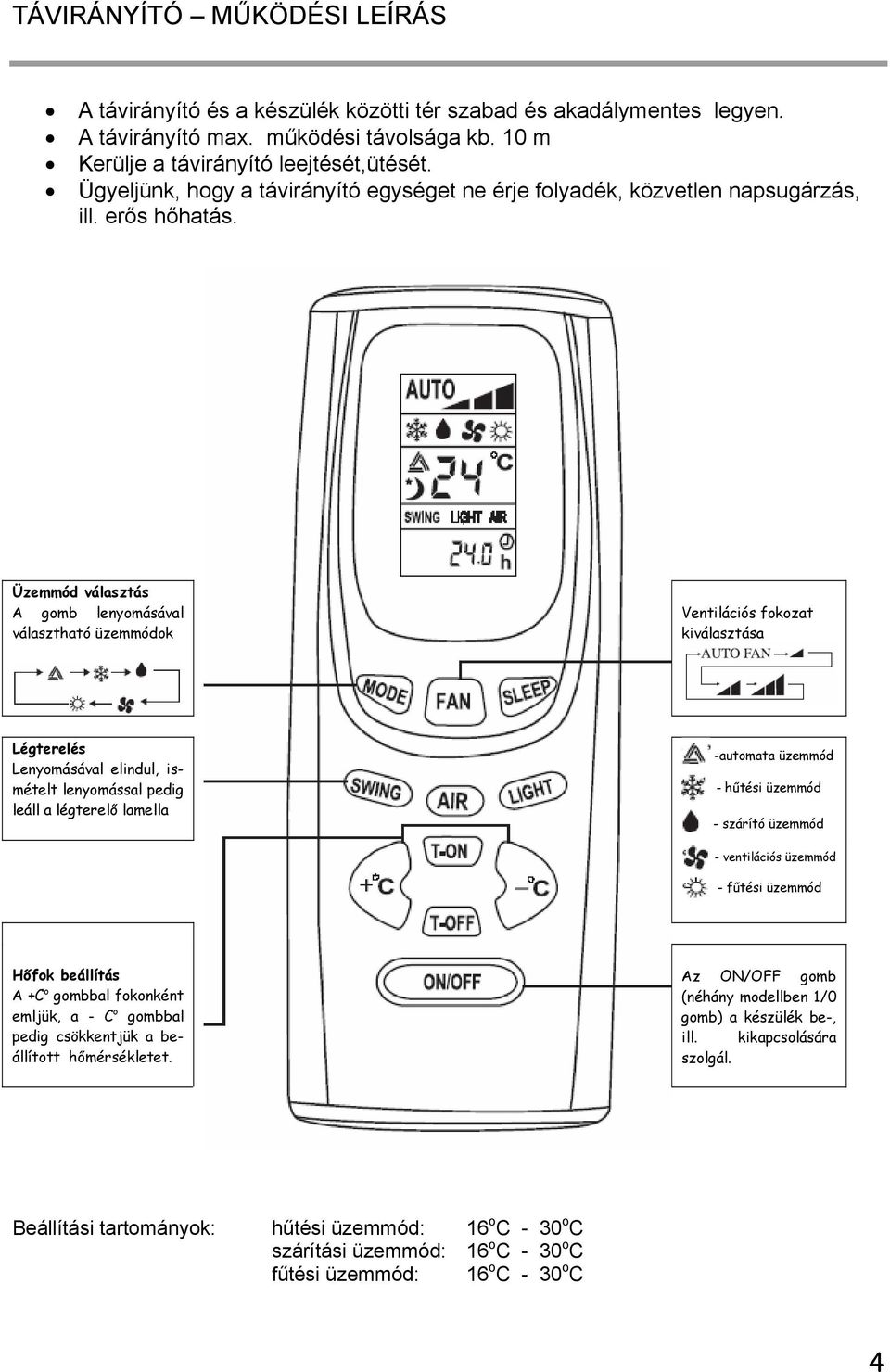

4 TÁVIRÁNYÍTÓ MŰKÖDÉSI LEÍRÁS A távirányító és a készülék közötti tér szabad és akadálymentes legyen. A távirányító max. működési távolsága kb. 10 m Kerülje a távirányító leejtését,ütését. Ügyeljünk, hogy a távirányító egységet ne érje folyadék, közvetlen napsugárzás, ill. erős hőhatás. Üzemmód választás A gomb lenyomásával választható üzemmódok Ventilációs fokozat kiválasztása Légterelés Lenyomásával elindul, ismételt lenyomással pedig leáll a légterelő lamella -automata üzemmód - hűtési üzemmód - szárító üzemmód - ventilációs üzemmód - fűtési üzemmód Hőfok beállítás A +C o gombbal fokonként emljük, a - C o gombbal pedig csökkentjük a beállított hőmérsékletet. Az ON/OFF gomb (néhány modellben 1/0 gomb) a készülék be-, ill. kikapcsolására szolgál. Beállítási tartományok: hűtési üzemmód: 16 o C - 30 o C szárítási üzemmód: 16 o C - 30 o C fűtési üzemmód: 16 o C - 30 o C 4

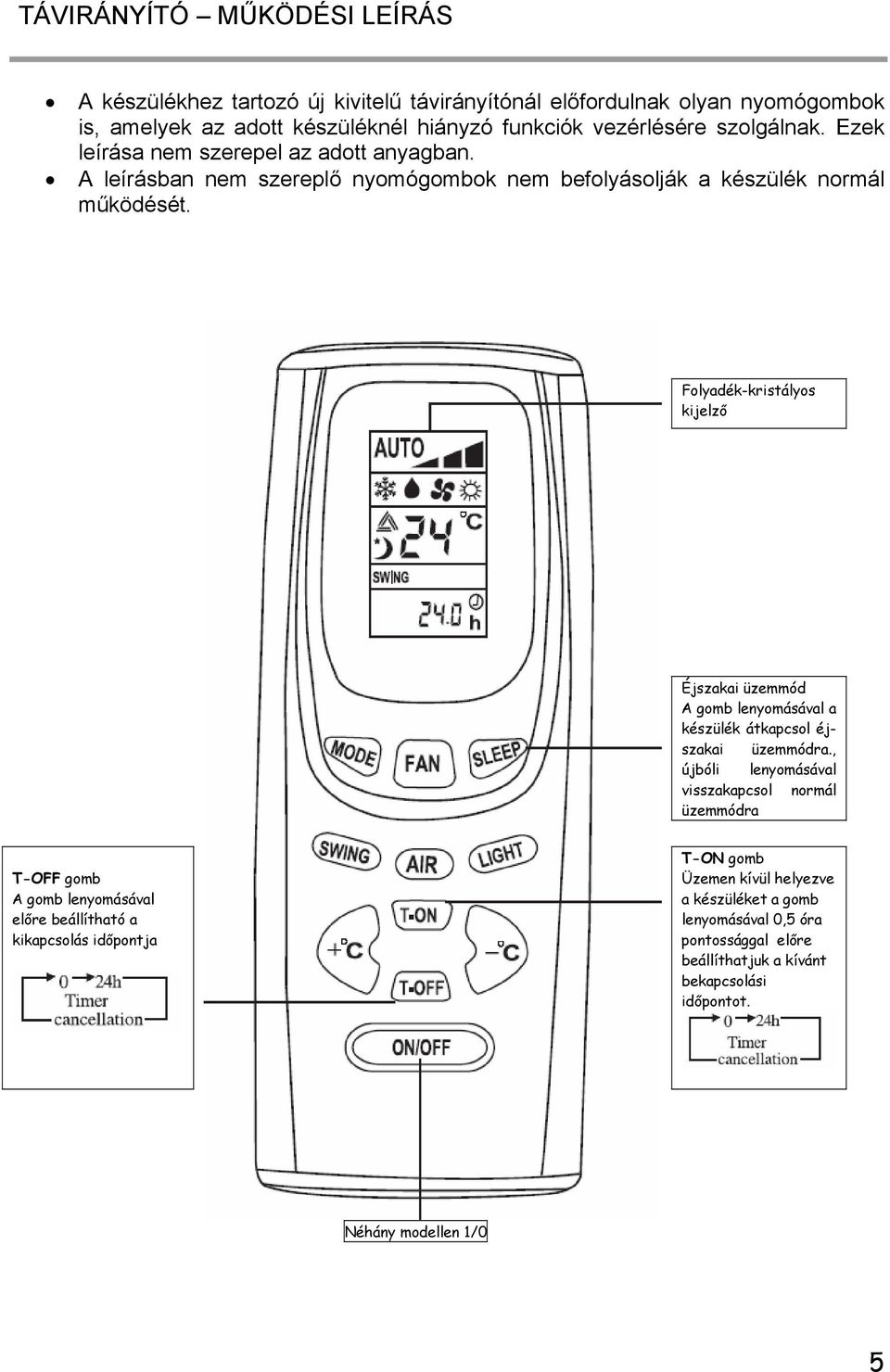

5 TÁVIRÁNYÍTÓ MŰKÖDÉSI LEÍRÁS A készülékhez tartozó új kivitelű távirányítónál előfordulnak olyan nyomógombok is, amelyek az adott készüléknél hiányzó funkciók vezérlésére szolgálnak. Ezek leírása nem szerepel az adott anyagban. A leírásban nem szereplő nyomógombok nem befolyásolják a készülék normál működését. Folyadék-kristályos kijelző Éjszakai üzemmód A gomb lenyomásával a készülék átkapcsol éjszakai üzemmódra., újbóli lenyomásával visszakapcsol normál üzemmódra T-OFF gomb A gomb lenyomásával előre beállítható a kikapcsolás időpontja T-ON gomb Üzemen kívül helyezve a készüléket a gomb lenyomásával 0,5 óra pontossággal előre beállíthatjuk a kívánt bekapcsolási időpontot. Néhány modellen 1/0 5

6 COOL / hűtési / üzemmód működtetése A mikroprocesszoros hőfok-szabályozás a szobai hőmérséklet és a beállított hőfok közötti különbségnek megfelelően történik. Ha a környezeti hőmérséklet magasabb a beállított értéknél a kompresszor működésbe lép COOL üzemmódban. Ha a szoba hőmérséklete a beállított érték alá kerül, a kompresszor leáll, a ventilátor tovább fut. A hőmérséklet beállítási tartománya: 16 o C - 30 o C- 2. A MODE gomb segítségével válassza ki a hűtési üzemmódot 4. A FAN gomb lenyomásával állítsa be a ventilációs fokozatot 3. A SWING gomb lenyomásával mozgásba kezd a légterelő lamella, ismételt gombnyomásnál a lamella leáll 5. A kívánt hőfok beállításához használja a szükséges TEMP gombot ( + o C vagy o C ) 1.A készüléket az ON /OFF (egyes modelleknél 1/0) gombbal kapcsoljuk be 6

7 HEAT / fűtési / üzemmód működtetése Ha a szobai hőmérséklet alacsonyabb a beállított hőfoknál, a kompresszor működésbe lép HEAT / fűtési üzemmódban. Ha a szobai hőmérséklet meghaladja a beállított értéket, a kompresszor és kültéri egység ventilátora leáll, a beltéri egység ventilátora működik, a légterelő motor vízszintes helyzetbe állítja a légterelő lamellát. A fűtési üzemmód beállítási tartománya: 16 o C - 30 o C 2. Nyomja meg a MODE gombot és állítsa be a fűtési üzemmódot 4. A ventilációs fokozat beállításához nyomja meg a FAN gombot 3. A SWING gomb lenyomásával bekapcsoljuk az automatikus légterelést, újbóli lenyomással meg leállítjuk azt. 5. A kívánt hőfokot a + o C, ill. o C gombok segítségével kell beállítani 1. A készülék bekapcsolását ON/OFF (egyes modelleknél 1/0 ) gomb segítségével történik. Ha a fűtési üzemmód jelét olyan készülékre küldik, amely csak hűtési üzemmódban működik, a készülék átkapcsol sima ventilációs üzemmódba 7

8 DRY / légszárítási / üzemmód működtetése Ha a szobában a levegő hőmérséklete a beállított hőfoknál alacsonyabb értéket vesz fel, a kompresszor, a kültéri és a beltéri egységek ventilátor motorja leáll. Abban az esetben, ha a szoba hőmérséklete a beállított érték ± 2 o C közötti értéket vesz fel, a légkondicionáló készülék légszárító üzemmódba kapcsol át. Az üzemmód beállítási tartománya: 16 o C - 30 o C 2. Nyomja meg a MODE gombot és válassza ki a - üzemmódot.a légáramlási sebesség az üzemmód beállítása után nem változtatható 3. A légterelés bekapcsolásához nyomja le a SWING gombot, ismételt lenyomásnál a légterelés leáll. 4. A kívánt hőfok beállítása a + o C, ill. o C gombok segítségével történik 1. A készülék be-, ill. kikapcsolása az ON/OFF ( egyes modelleknél 1/0 ) gomb segítségével történik 8

9 AUTO üzemmód működtetése Az AUTO üzemmód alatt az automatikusan beállításra kerülő hőfok a COOL / hűtési / üzemben 25 o C, a HEAT / fűtési / üzemben pedig - 20 o C. A 23 o C 26 o C közötti szoba hőmérséklet tartományban a légkondicionáló működése szünetel. A 26 o C nál magasabb hőmérsékletnél bekapcsol a COOL /hűtési/ üzemmód. A 23 o C nál alacsonyabb hőmérsékletnél bekapcsol a HEAT /fűtési/ üzemmód. 2. Nyomja meg a MODE gombot és válassza ki az AUTO gombot. A szoba hőmérsékletnek megfelelően a mikroprocesszor automatikusan vált az, üzemmódok között 3.A ventilációs fokozat beállításához nyomja meg a FAN gombot 1. A készülék bekapcsolásához nyomja meg az ON/OFF /egyes modelleknél 1/0 / gombot 9

10 TIMER /előprogramozási/ funkció T-ON gomb /bekapcsolás előprogramozása/ A kikapcsolt készüléken a T-ON gomb lenyomásával 0 és 24h közötti időpontra állítható be a légkondicionáló automatikus bekapcsolása. T-OFF gomb /kikapcsolás előprogramozása/ A T-OFF gomb lenyomásával 0 és 24h közötti időpontra állítható be a légkondicionáló automatikus kikapcsolása. Egyes modelleknél az 1/0 gomb 10

11 SLEEP (éjszakai) üzemmód működtetése Amennyiben a légkondicionáló hűtési vagy légszárítási üzemmódban működik, a SLEEP (éjszakai üzemmód) funkció a beállítástól számított egy óra után 1 o C -al, 2 óra után pedig 2 o C al emeli a beállított hőfok értéket. 2. Nyomja meg a MODE gombot és állítsa be a vagy üzemmódot. 3. A SWING gomb lenyomásával a légterelő lamella mozgásba kezd és ismételt lenyomásnál leáll 4. A FAN gomb többszöri lenyomásával állítsa be a kívánt ventilációs foko-zatot 6. A SLEEP (éjszakai üzemmód) gomb. Segítségével állítja be a SLEEP funkciót. 5. A kívánt hőfok beállításához használja a + o C, ill. a o C gombokat 1. A készülék beindításához nyomja be az ON/OFF (egyes modelleknél 1/0 ) gombot 11

12 ELEMCSERE 1. Távolítsa el a távirányító hátoldalán a leemelhető fedelet. 2. Helyezzen be 2 db ceruzaelemet 3. Helyezze vissza a záró fedelet Figyelem: - Nem megengedett új és használt, ill. különböző típusú elemek egyidejű használata - hosszabb ideig tartó üzemszünet esetén távolítsa el az elemeket a távirányítóból, - távirányító tárolási helye 1 m-nél ne legyen közelebb TVtől, egyéb elektromos készü-léktől 12

13 Optimális üzemeltetési feltételek A túlságosan alacsony értékre állított hőmérséklet káros lehet az egészségre. Ügyeljünk a légszűrők gondos tisztítására, és megfelelő karbantartására. A hosszabb ideig tartó üzemszünet esetén áramtalanítani kell a készüléket. A légkondicionált helyiségben kerülendő a közvetlen napsugárzást, a nyílászárokat zárni kell, a hideg levegő kiáramlásának elkerülése érdekében. Abban az esetben, ha a távirányító hosszabb ideig használaton kívül marad, távolítsa el belőle az elemeket. 13

14 Hasznos tudnivalók A nem megfelelően beállított hőmérséklet fölösleges energia fogyasztáshoz vezet Fontos légterelő lemez megfelelő irányba történő beállítása: fűtési üzemmódban a lefelé mutató irány, hűtési üzemmódban a felfelé mutató irány a helyes. Légkondicionálás alatt ne hagyja tartosan nyítva az ajtót, ablakot, mivel ez csökkenti a légkondicionálás hatékonyságát. A klíma közvetlen légáramlása házi állatokra, szoba nővényekre káros lehet. A klímakészülék vizes lemosása zárlathoz, meghíbásodáshoz vezethet. Csak földelt hálózatról működtethető a készülék. Tilos a készülék földelése a gáz-, ill. víz csövekre, lámpatartókra vagy telefon zsinórokra. A hálózati feszültség ingadozások jelentős vibrációt okozhatnak az üzemelő kompresszorban és instabillá teszik a hűtőrendszert. A légkondicionálót rendeltetésének megfelelően kell használni, nem használható ruhaszárításra stb. 14

15 Tisztítás és karbantartás Figyelem! Tisztítás előtt kapcsolja ki a légkondicionáló készüléket és húzza ki a csatlakozó zsinórt a konnektorból. Vizes tisztításnál mint a beltéri, úgy a kültéri egységnél kerülje a készülék elárasztását. Törölje át a készüléket száraz puha ronggyal, vagy enyhén nedves, ill tisztítószeres ronggyal. Elülső panel levétele és tisztítása 1. A levételhez mozdítsa el a rajzon nyilakkal jelzett irányba az elülső panelt 2. Tisztítás Törölje át először egy enyhén vizes vagy tisztítószeres ronggyal, azután pedig szárazra a panelt. Tisztításhoz ne használjon 45oC- nál melegebb folyadékot, mivel ez deformációhoz vagy elszínesedéshez vezethet. 3. Elülső panel visszahelyezése Helyezze a helyére a panelt és pattintásig nyomja le. Légszűűrők tisztítása 1. Emelje meg az elülső panelt ragadja meg a fülénél a légszűrőt és óvatosan emelje ki azt a légszűrőt 15

16 2. Tisztítás A szűrő portalanítását elvégezheti porszívóval vagy melegvizes átöblítéssel és szárítással. Figyelem! A mosásnál használt meleg víz hőfoka ne haladja meg a 45 o C értéket, mivel ez deformációhoz, elszínesedéshez vezethet. 3. Légszűrők visszahelyezése A légszűrőket a FRONT felirattal kifelé helyezze vissza. A légkondixcionáló bekapcsolása előtt 1. Győződjön meg arról, hogy a beltéri egység nyílásai nincsenek elzárva 2. Ellenőrizze, hogy a készülék földelése megfelelő-e 3. Szükség esetén cserélje ki a szűrőt 4. Szükség esetén cserélje ki az elemeket a távirányítóban. Használat utáni karbantartás 1. Végezze el a szűrők és egyéb részegységek tisztítását. 2. Áramtalanítsa a készüléket. 3. El kell végeztetni el a kültéri egység takarítását. 4. Rozsdásodás esetén el kell látni a kültéri egység felületeit védő festéssel. 16

17 Hibajegyzék Hibajelenség Hiba lehetséges oka A kültéri egység bekap-csolás után nem indul be azonnal A beépített védelem a leállított készülékeknél bekapcsolás után kb. 3 percig nem engedélyezi az indítást. A légkondicionáló bekapcsolása után szokatlan szagot bocsát ki. A jelenség oka az lehet, hogy a légkondicionáló a szobában lévő szagokat átáramoltatja a készüléken Működés közben a készülék csobogó hangokat hallat. A hangot a beltéri egységen belül áramló hűtőközeg okozza. Üzemelés közben ködfoltok láthatók a készüléknél A jelenség oka, hogy a szoba hirtelen lehűlésénél a hideg levegő kiáramlás átmeneti ködképzéssel jár. Indításnál, ill. leállításnál nyikorgó hangokat ad ki a klíma A hangzavar oka lehet, hogy a hőmérsékleti különbségek hatására deformálódtak a műa-nyagból készült részek A légkondicionáló nem kapcsol be. Nem megfelelő hűtési (fűtési) teljesítmény Nem működik a távirányító Ellenőrizze a következőket: - a hálózati biztosítékokat - nincs-e vezeték szakadás - nem kapcsolt-e be a nyomás védelem - a hálózati feszültség megfelelő-e - nem programoztuk-e elő a későbbi indítást Ellenőrizze a kővetkezőket: - megfelelő-e a beállított hőfok érték - szabad-e a levegő be- és kiáramlása - nem tömődtek-e el a légszűrők - nem alacsony-e a beállított ventilációs fokozat - nincs-e hőforrás a helyiségben Ellenőrizze a következőket: - megfelelő-e a távirányító és a beltéri egység közötti távolság - ellenőrizze az elemeket - ellenőrizze, hogy nincsenek-e akadályok a távirányító és a készülék között 17

18 Hibajegyzék Az alábbi tünetek esetén azonnal állítsa le és áramtalanítsa a készüléket - a készülék üzemelés közben szokatlan hangokat hallat - gyakran kiolt a biztosíték ill. kapcsoló - véletlenül víz vagy egyéb folyadék, tárgy kerül a klímába - az elektromos egységek, csatlakozó zsinór túlzott felmelegedése - erőteljes szag a kiáramló levegőben Testelési üzemmód 1. A tesztelési üzem futtatása előtt: - a berendezés nem helyezhető feszültség alá a telepítés végleges befejezése előtt - az elektromos vezetékek összekapcsolásának megfelelőnek és biztonságosnak kall lenni. - a csővégeken lévő zárószelepeket helyezzük nyitott állapotba. - távolítsa el a szennyeződéseket a beltéri egységről. - emelje meg az elülső panelt és állítsa be tolókapcsolót a RUN pozícióba. 2. A tesztüzem futtatása: - indítsa be a hálózatra csatolt készüléket a távirányító ON/OFF (egyes modelleknél 1/0 ) gombja segítségével - Nyomja meg a MODE gombot és ellenőrizze az üzemmódok működési feltételeit. - Közvetlen szabályozás Végezze el a fentiekben leírt lépéseket a távirányító használata nélkül. - állítsa le a berendezést és helyezze át a tolókapcsolót AUTO helyzetbe, a készülék automatikusan átkapcsol mikroprocesszor által a környezeti hőmérsékletnek megfelelően beállított üzemmódra. - a készülék kikapcsolásához helyezze át a tolókapcsolót STOP pozícióba. 18

19 Főbb paraméterek 1. Hűtő kivitelű légkondicionálók Paraméterek WSZ-09.K WSZ-12.K WSZ-18.K WSZ-24.K WSZ-30.K Hűtőteljesítmény, kw 2,5 3,5 5,2 7,0 8,8 Légszállítás, m 3 /h Vill. fogyasztás, W Áramfelvétel, A 4,4 6,2 9,2 11,3 15,4 Hálózati feszültség, V Zajszint Beltéri db(a) Kültéri Körvonal Beltéri 25x71x18 25x77x18 28,5x83x19 29x91x19,5 36x122x21 méret,cm Kültéri 43x66x25,5 54x85x41 71x95x41 71x95x41 84x95x41 Súly Beltéri 7 8, nettó, kg Kültéri Hűtőközeg R407C R407C R407C R407C R407 Folyadék/gáz rézcső átmérő, mm 0,9 kg 1,5 kg 2,0 kg 2,5 kg 6/9 6/12 6x12 9,5x16 99,5x12 2. Hőszivattyús kivitelű légkondicionálók Paraméterek WSZ-09.K WSZ-12.K WSZ-18.K WSZ-24.K WSZ-30.K Hűtőteljesítmény, kw 2,5 3,5 5,2 7,0 8,8 Fűtőteljesítmény, kw 2,9 4,1 5,3 7,0 9,4 Légszállítás, m 3 /h Vill. fogyasztás, W Áramfelvétel, A 4,4 6,2 9,2 11,3 15,4 Hálózati feszültség, V Zajszint Beltéri db(a) Kültéri Körvonal Beltéri 25x71x18 25x77x18 28,5x83x19 29x91x19,5 36x122x21 méret,cm Kültéri 43x66x25,5 54x85x41 71x95x41 71x95x41 84x95x41 Súly Beltéri 7 8, nettó, kg Kültéri Hűtőközeg R407C R407C R407C R407C R407 Folyadék/gáz rézcső átmérő, mm 0,9 kg 1,5 kg 2,0 kg 2,5 kg 6/9 6/12 6x12 9,5x16 99,5x12 19
