Tervezési segédlet. Ferroli DOMItech. nyílt égésterű C24, C32 és zárt égésterű F24, F32. fali átfolyós kombi gázkazánokhoz

Átírás

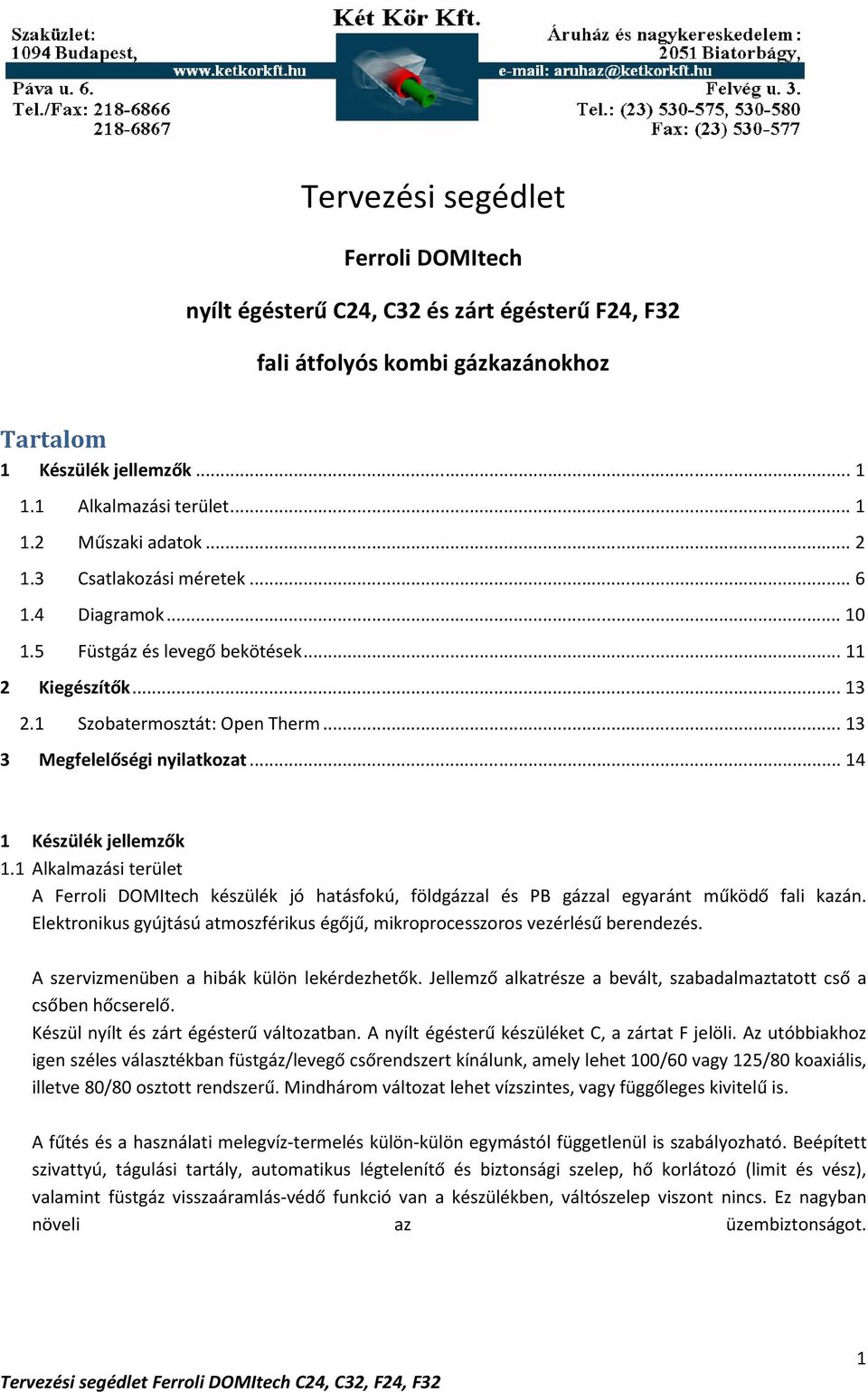

1 Tervezési segédlet Ferroli DOMItech nyílt égésterű C24, C32 és zárt égésterű F24, F32 fali átfolyós kombi gázkazánokhoz Tartalom 1 Készülék jellemzők Alkalmazási terület Műszaki adatok Csatlakozási méretek Diagramok Füstgáz és levegő bekötések Kiegészítők Szobatermosztát: Open Therm Megfelelőségi nyilatkozat Készülék jellemzők 1.1 Alkalmazási terület A Ferroli DOMItech készülék jó hatásfokú, földgázzal és PB gázzal egyaránt működő fali kazán. Elektronikus gyújtású atmoszférikus égőjű, mikroprocesszoros vezérlésű berendezés. A szervizmenüben a hibák külön lekérdezhetők. Jellemző alkatrésze a bevált, szabadalmaztatott cső a csőben hőcserelő. Készül nyílt és zárt égésterű változatban. A nyílt égésterű készüléket C, a zártat F jelöli. Az utóbbiakhoz igen széles választékban füstgáz/levegő csőrendszert kínálunk, amely lehet 100/60 vagy 125/80 koaxiális, illetve 80/80 osztott rendszerű. Mindhárom változat lehet vízszintes, vagy függőleges kivitelű is. A fűtés és a használati melegvíz-termelés külön-külön egymástól függetlenül is szabályozható. Beépített szivattyú, tágulási tartály, automatikus légtelenítő és biztonsági szelep, hő korlátozó (limit és vész), valamint füstgáz visszaáramlás-védő funkció van a készülékben, váltószelep viszont nincs. Ez nagyban növeli az üzembiztonságot. 1

2 1.2 Műszaki adatok DOMItech C24 nyílt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 25,8 Min. hőterhelés kw 8,3 Max. hőteljesítmény kw 23,3 Min. hőteljesítmény kw 7,0 Gázkazán fúvókák G20 gázra db x φ 11x1,25 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 14,5 Min. égőnyomás G20 gázra mbar 1,7 Max. gázfogyasztás G20 gázra m 3 /h 2,73 Min. gázfogyasztás G20 gázra m 3 /h 0,88 Gázkazán fúvókák G31 gázra db x φ 11x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35 Min. égőnyomás G31 gázra mbar 5 Max. gázfogyasztás G31 gázra kg/h 2 Min. gázfogyasztás G31 gázra kg/h 0,65 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 1 Tágulási tartály űrtartalma liter 7 Tágulási tartály előnyomása bar 1 Hmv rendszer max. üzemi nyomás bar 9 Hmv rendszer min. üzemi nyomás bar 0,25 Hmv víztartalom liter 0,3 Hmv vízhozam t = 25 C esetén liter/perc 13,3 Hmv vízhozam t = 30 C esetén liter/perc 11,1 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Fűtésre felvett elektromos teljesítmény W 80 Hmv-re felvett elektromos teljesítmény W 15 Nettó tömeg kg 27 Berendezés típusa - B 11BS CE tanúsítvány BS0897 2

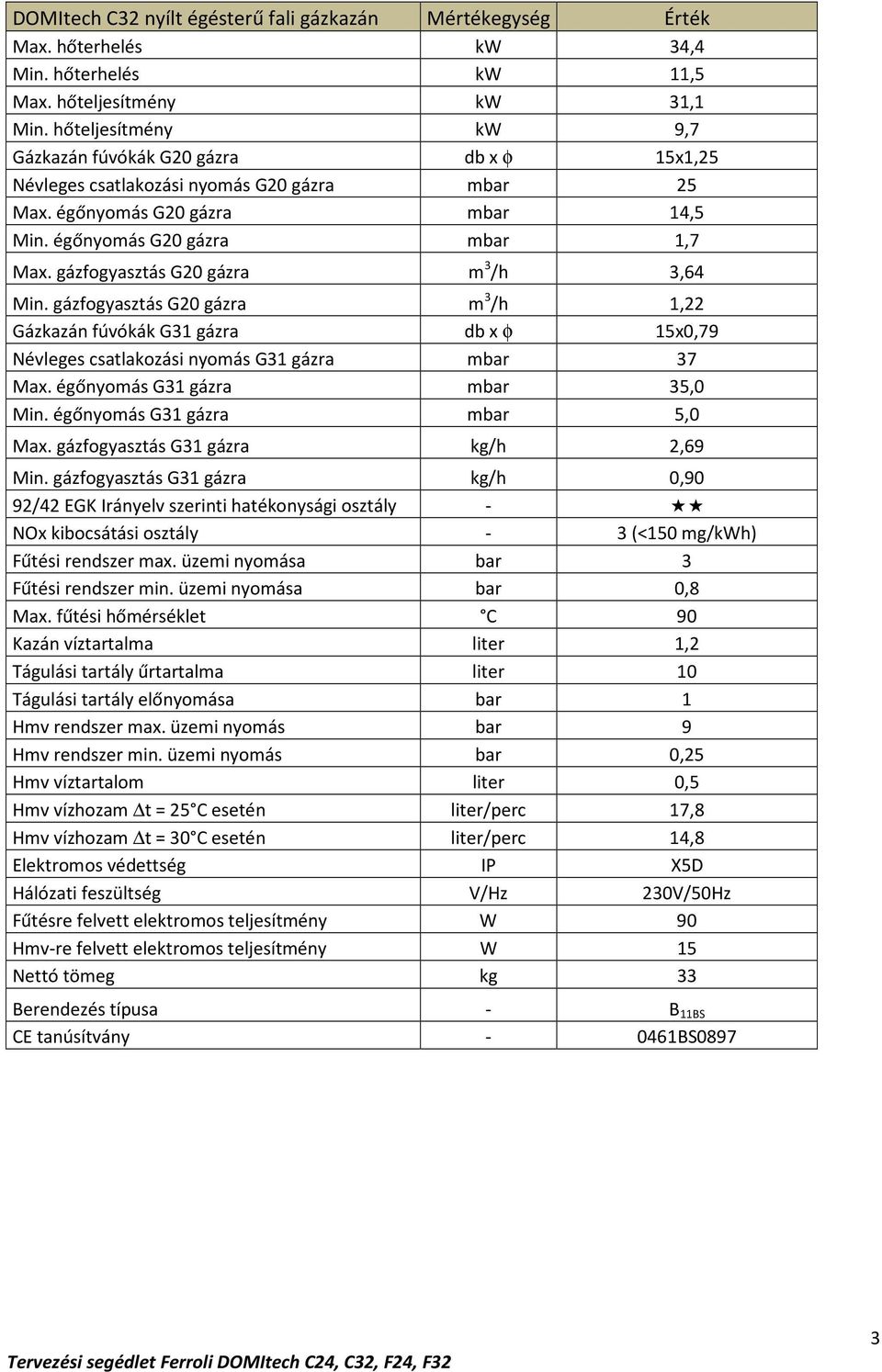

3 DOMItech C32 nyílt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 34,4 Min. hőterhelés kw 11,5 Max. hőteljesítmény kw 31,1 Min. hőteljesítmény kw 9,7 Gázkazán fúvókák G20 gázra db x φ 15x1,25 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 14,5 Min. égőnyomás G20 gázra mbar 1,7 Max. gázfogyasztás G20 gázra m 3 /h 3,64 Min. gázfogyasztás G20 gázra m 3 /h 1,22 Gázkazán fúvókák G31 gázra db x φ 15x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35,0 Min. égőnyomás G31 gázra mbar 5,0 Max. gázfogyasztás G31 gázra kg/h 2,69 Min. gázfogyasztás G31 gázra kg/h 0,90 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 1,2 Tágulási tartály űrtartalma liter 10 Tágulási tartály előnyomása bar 1 Hmv rendszer max. üzemi nyomás bar 9 Hmv rendszer min. üzemi nyomás bar 0,25 Hmv víztartalom liter 0,5 Hmv vízhozam t = 25 C esetén liter/perc 17,8 Hmv vízhozam t = 30 C esetén liter/perc 14,8 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Fűtésre felvett elektromos teljesítmény W 90 Hmv-re felvett elektromos teljesítmény W 15 Nettó tömeg kg 33 Berendezés típusa - B 11BS CE tanúsítvány BS0897 3

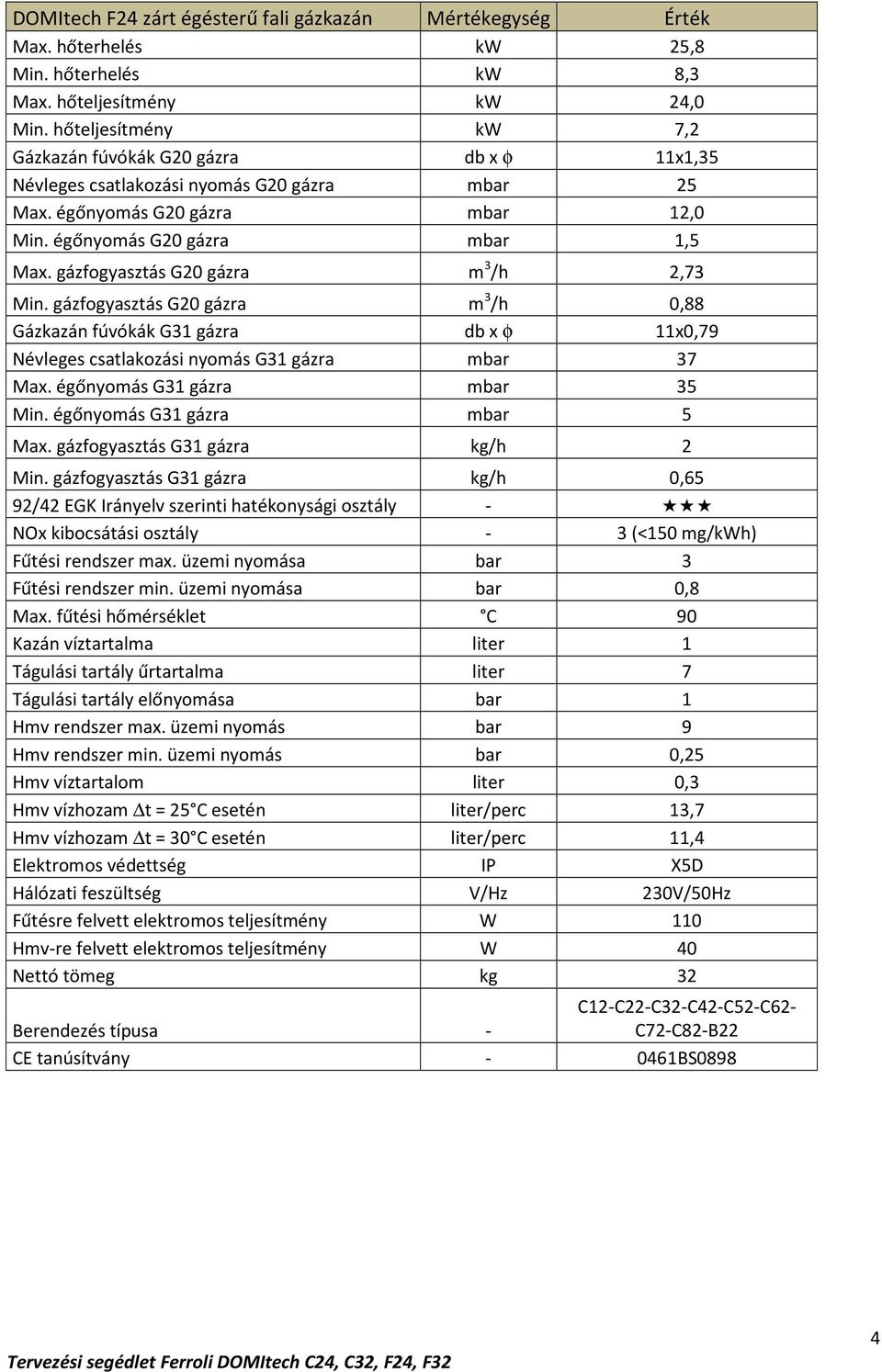

4 DOMItech F24 zárt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 25,8 Min. hőterhelés kw 8,3 Max. hőteljesítmény kw 24,0 Min. hőteljesítmény kw 7,2 Gázkazán fúvókák G20 gázra db x φ 11x1,35 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 2,73 Min. gázfogyasztás G20 gázra m 3 /h 0,88 Gázkazán fúvókák G31 gázra db x φ 11x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35 Min. égőnyomás G31 gázra mbar 5 Max. gázfogyasztás G31 gázra kg/h 2 Min. gázfogyasztás G31 gázra kg/h 0,65 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Kazán víztartalma liter 1 Tágulási tartály űrtartalma liter 7 Tágulási tartály előnyomása bar 1 Hmv rendszer max. üzemi nyomás bar 9 Hmv rendszer min. üzemi nyomás bar 0,25 Hmv víztartalom liter 0,3 Hmv vízhozam t = 25 C esetén liter/perc 13,7 Hmv vízhozam t = 30 C esetén liter/perc 11,4 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Fűtésre felvett elektromos teljesítmény W 110 Hmv-re felvett elektromos teljesítmény W 40 Nettó tömeg kg 32 C12-C22-C32-C42-C52-C62- Berendezés típusa - C72-C82-B22 CE tanúsítvány BS0898 4

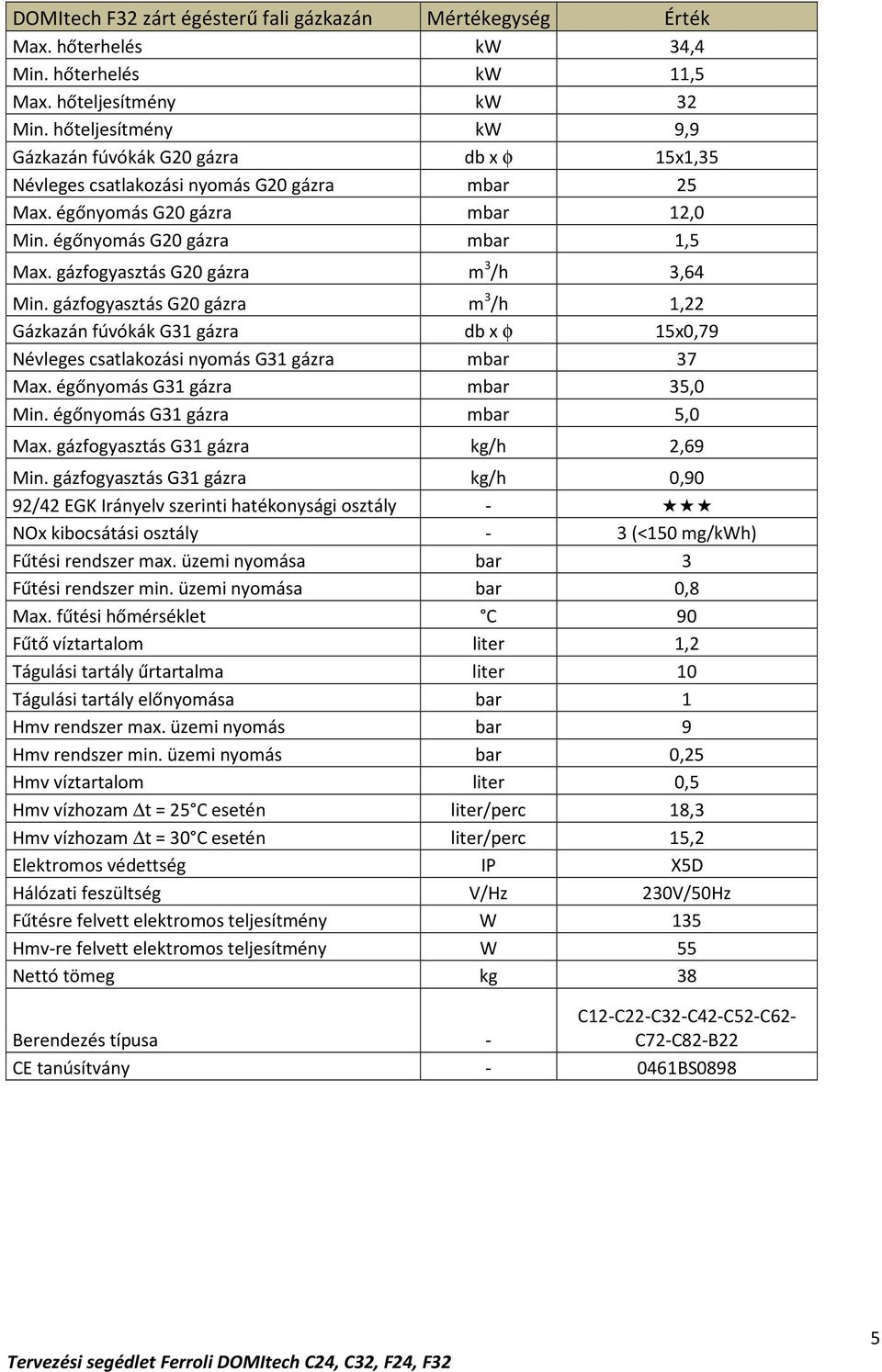

5 DOMItech F32 zárt égésterű fali gázkazán Mértékegység Érték Max. hőterhelés kw 34,4 Min. hőterhelés kw 11,5 Max. hőteljesítmény kw 32 Min. hőteljesítmény kw 9,9 Gázkazán fúvókák G20 gázra db x φ 15x1,35 Névleges csatlakozási nyomás G20 gázra mbar 25 Max. égőnyomás G20 gázra mbar 12,0 Min. égőnyomás G20 gázra mbar 1,5 Max. gázfogyasztás G20 gázra m 3 /h 3,64 Min. gázfogyasztás G20 gázra m 3 /h 1,22 Gázkazán fúvókák G31 gázra db x φ 15x0,79 Névleges csatlakozási nyomás G31 gázra mbar 37 Max. égőnyomás G31 gázra mbar 35,0 Min. égőnyomás G31 gázra mbar 5,0 Max. gázfogyasztás G31 gázra kg/h 2,69 Min. gázfogyasztás G31 gázra kg/h 0,90 92/42 EGK Irányelv szerinti hatékonysági osztály - NOx kibocsátási osztály - 3 (<150 mg/kwh) Fűtési rendszer max. üzemi nyomása bar 3 Fűtési rendszer min. üzemi nyomása bar 0,8 Max. fűtési hőmérséklet C 90 Fűtő víztartalom liter 1,2 Tágulási tartály űrtartalma liter 10 Tágulási tartály előnyomása bar 1 Hmv rendszer max. üzemi nyomás bar 9 Hmv rendszer min. üzemi nyomás bar 0,25 Hmv víztartalom liter 0,5 Hmv vízhozam t = 25 C esetén liter/perc 18,3 Hmv vízhozam t = 30 C esetén liter/perc 15,2 Elektromos védettség IP X5D Hálózati feszültség V/Hz 230V/50Hz Fűtésre felvett elektromos teljesítmény W 135 Hmv-re felvett elektromos teljesítmény W 55 Nettó tömeg kg 38 C12-C22-C32-C42-C52-C62- Berendezés típusa - C72-C82-B22 CE tanúsítvány BS0898 5

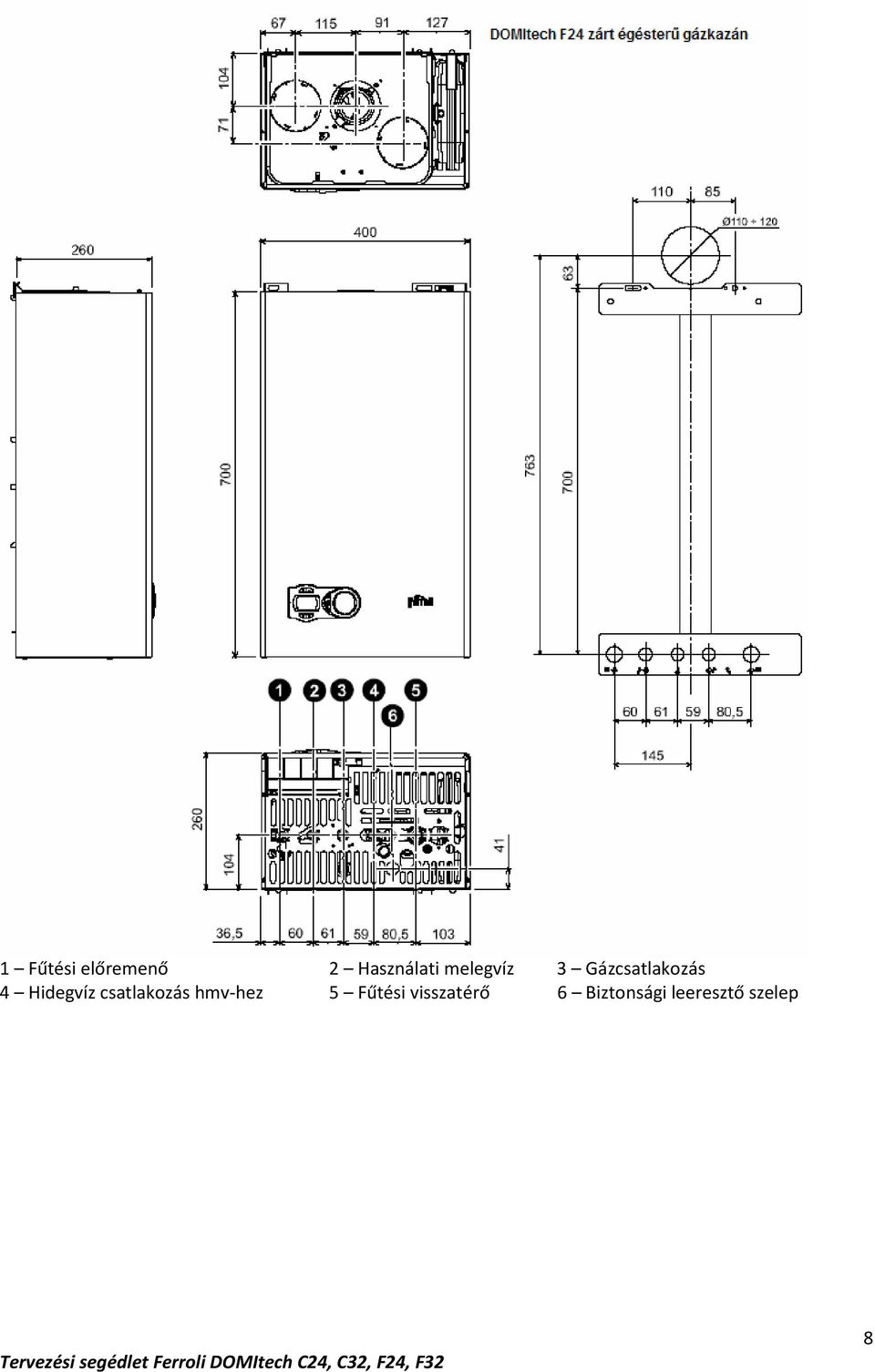

6 1.3 Csatlakozási méretek C24, C32, F24, F32 típusokra: Gázoldali csatlakozás: ½ Fűtési csatlakozás: 3/4 HMV csatlakozás: ½ 1 Fűtési előremenő 2 Használati melegvíz 3 Gázcsatlakozás 4 Hidegvíz csatlakozás hmv-hez 5 Fűtési visszatérő 6 Biztonsági leeresztő szelep 6

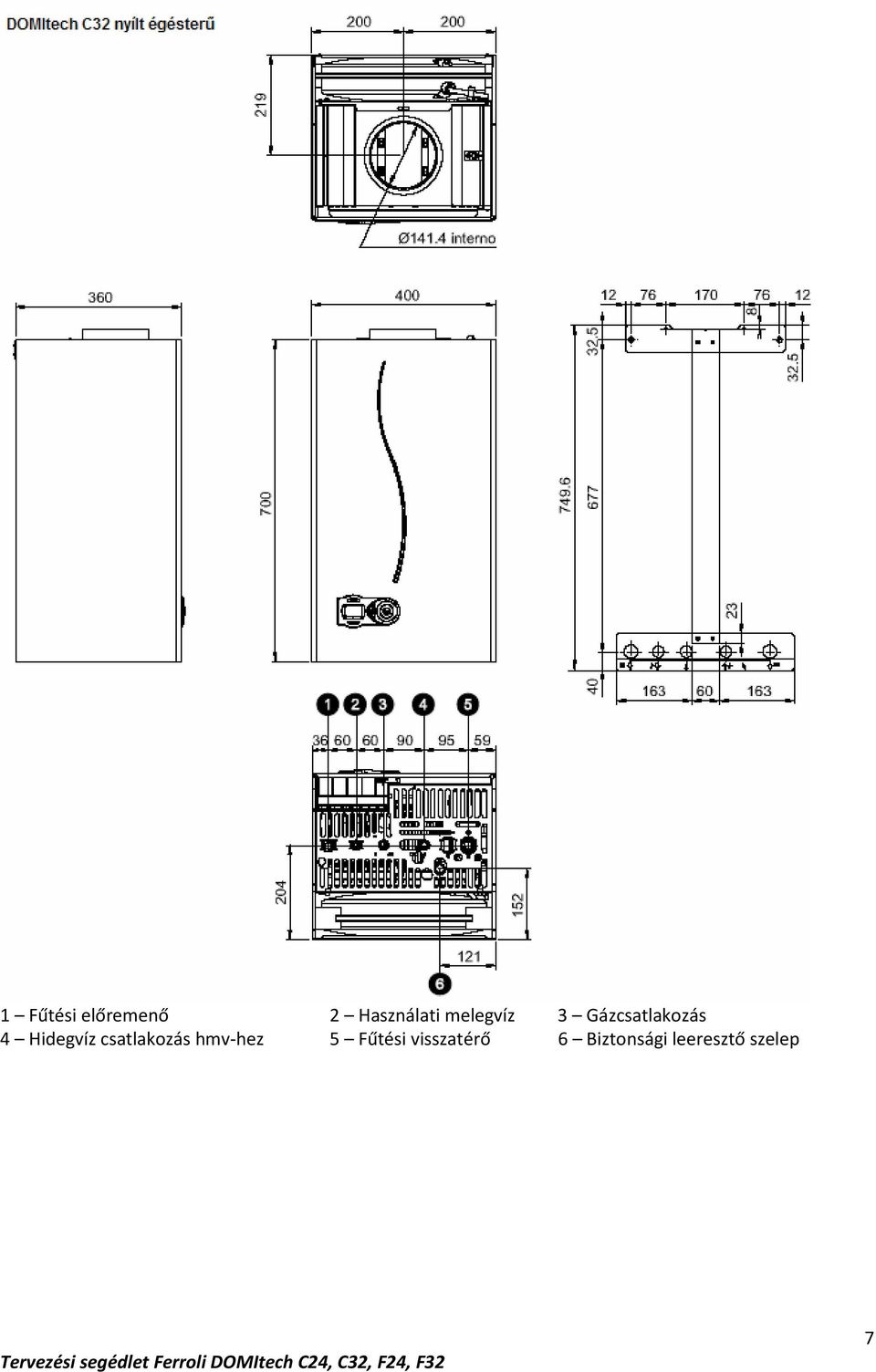

7 1 Fűtési előremenő 2 Használati melegvíz 3 Gázcsatlakozás 4 Hidegvíz csatlakozás hmv-hez 5 Fűtési visszatérő 6 Biztonsági leeresztő szelep 7

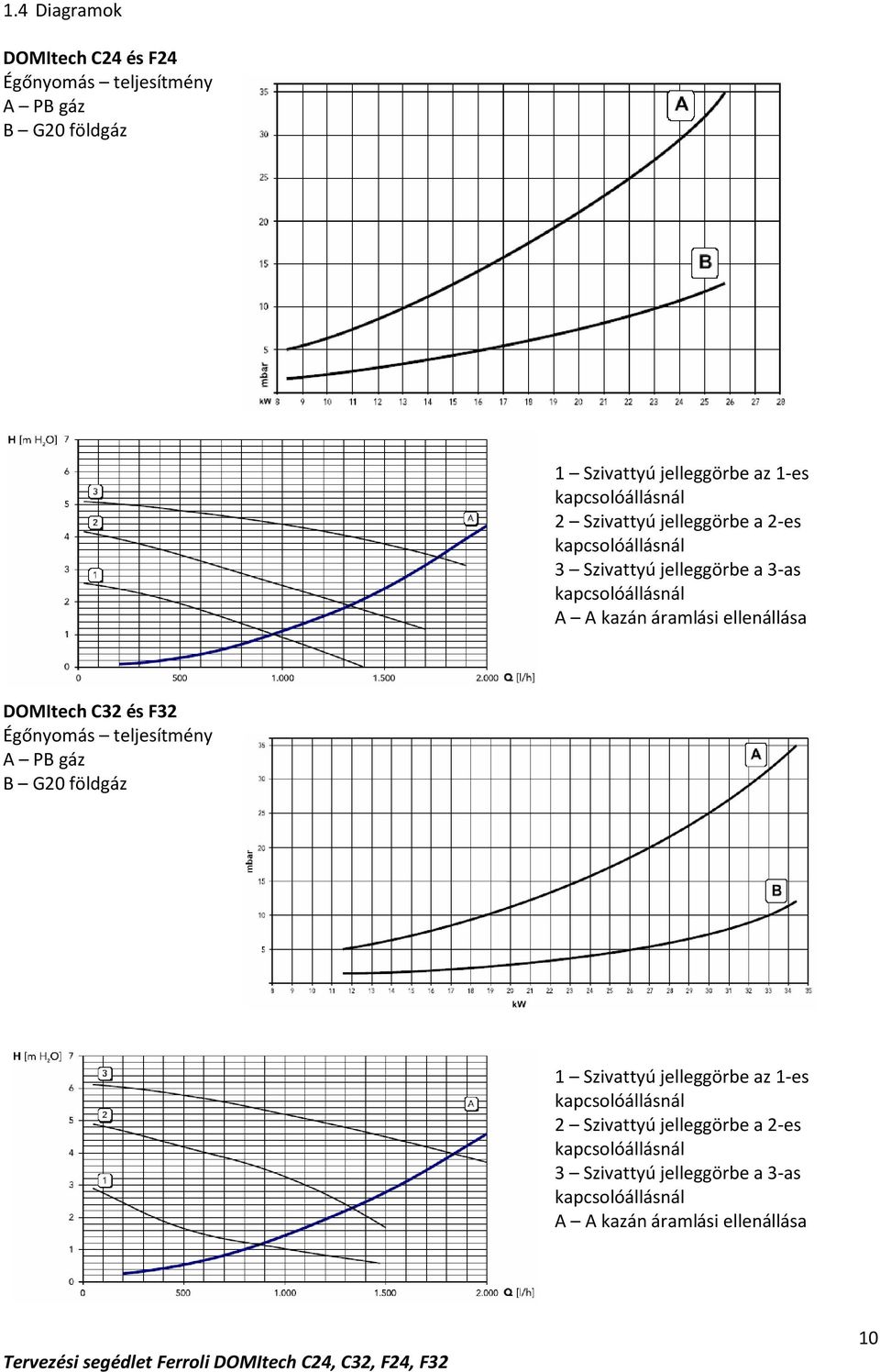

10 1.4 Diagramok DOMItech C24 és F24 Égőnyomás teljesítmény A PB gáz B G20 földgáz 1 Szivattyú jelleggörbe az 1-es kapcsolóállásnál 2 Szivattyú jelleggörbe a 2-es kapcsolóállásnál 3 Szivattyú jelleggörbe a 3-as kapcsolóállásnál A A kazán áramlási ellenállása DOMItech C32 és F32 Égőnyomás teljesítmény A PB gáz B G20 földgáz 1 Szivattyú jelleggörbe az 1-es kapcsolóállásnál 2 Szivattyú jelleggörbe a 2-es kapcsolóállásnál 3 Szivattyú jelleggörbe a 3-as kapcsolóállásnál A A kazán áramlási ellenállása 10

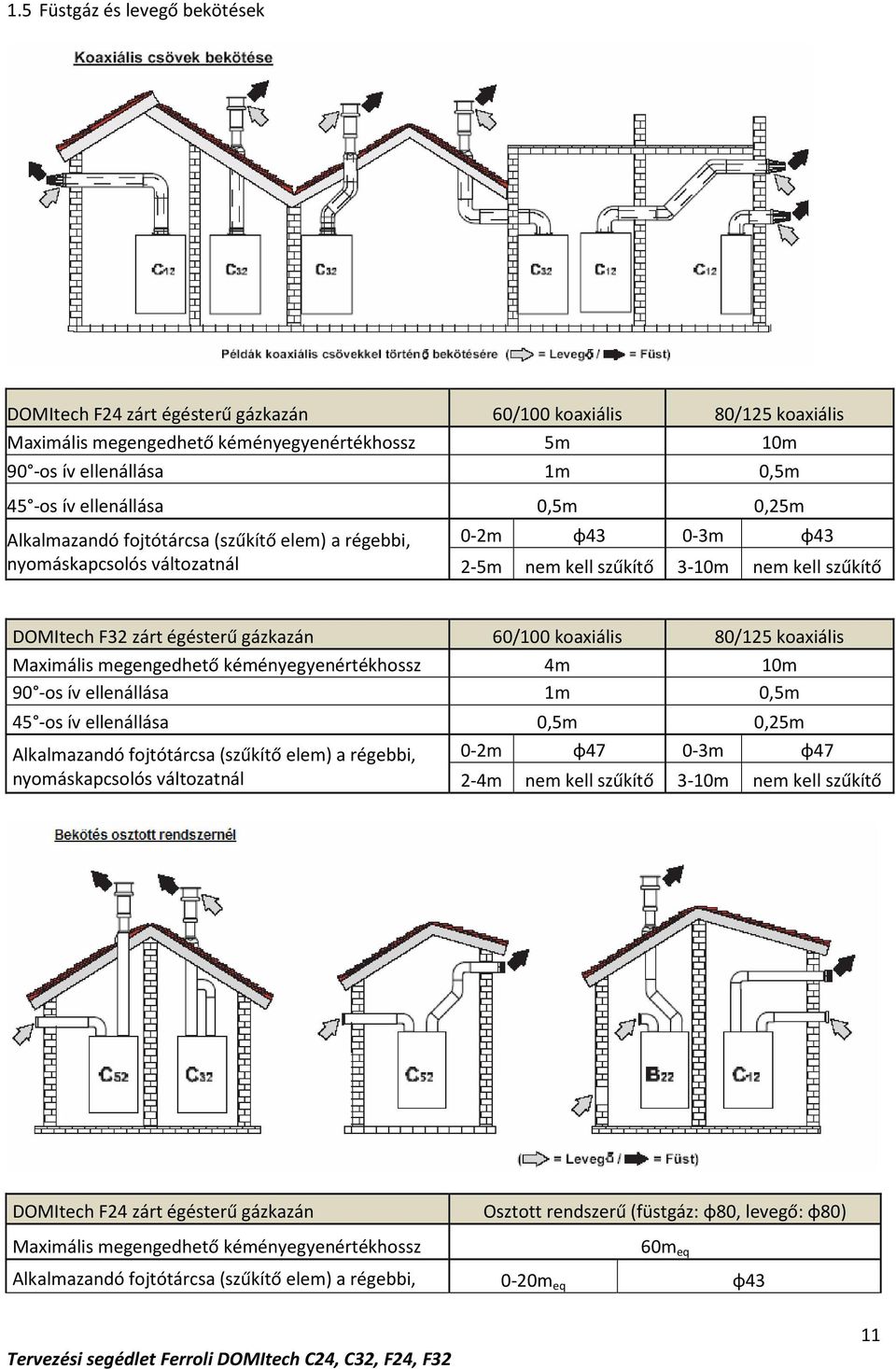

11 1.5 Füstgáz és levegő bekötések DOMItech F24 zárt égésterű gázkazán 60/100 koaxiális 80/125 koaxiális Maximális megengedhető kéményegyenértékhossz 5m 10m 90 -os ív ellenállása 1m 0,5m 45 -os ív ellenállása 0,5m 0,25m Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, nyomáskapcsolós változatnál 0-2m φ43 0-3m φ43 2-5m nem kell szűkítő 3-10m nem kell szűkítő DOMItech F32 zárt égésterű gázkazán 60/100 koaxiális 80/125 koaxiális Maximális megengedhető kéményegyenértékhossz 4m 10m 90 -os ív ellenállása 1m 0,5m 45 -os ív ellenállása 0,5m 0,25m Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, 0-2m φ47 0-3m φ47 nyomáskapcsolós változatnál 2-4m nem kell szűkítő 3-10m nem kell szűkítő DOMItech F24 zárt égésterű gázkazán Osztott rendszerű (füstgáz: φ80, levegő: φ80) Maximális megengedhető kéményegyenértékhossz 60m eq Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, 0-20m eq φ43 11

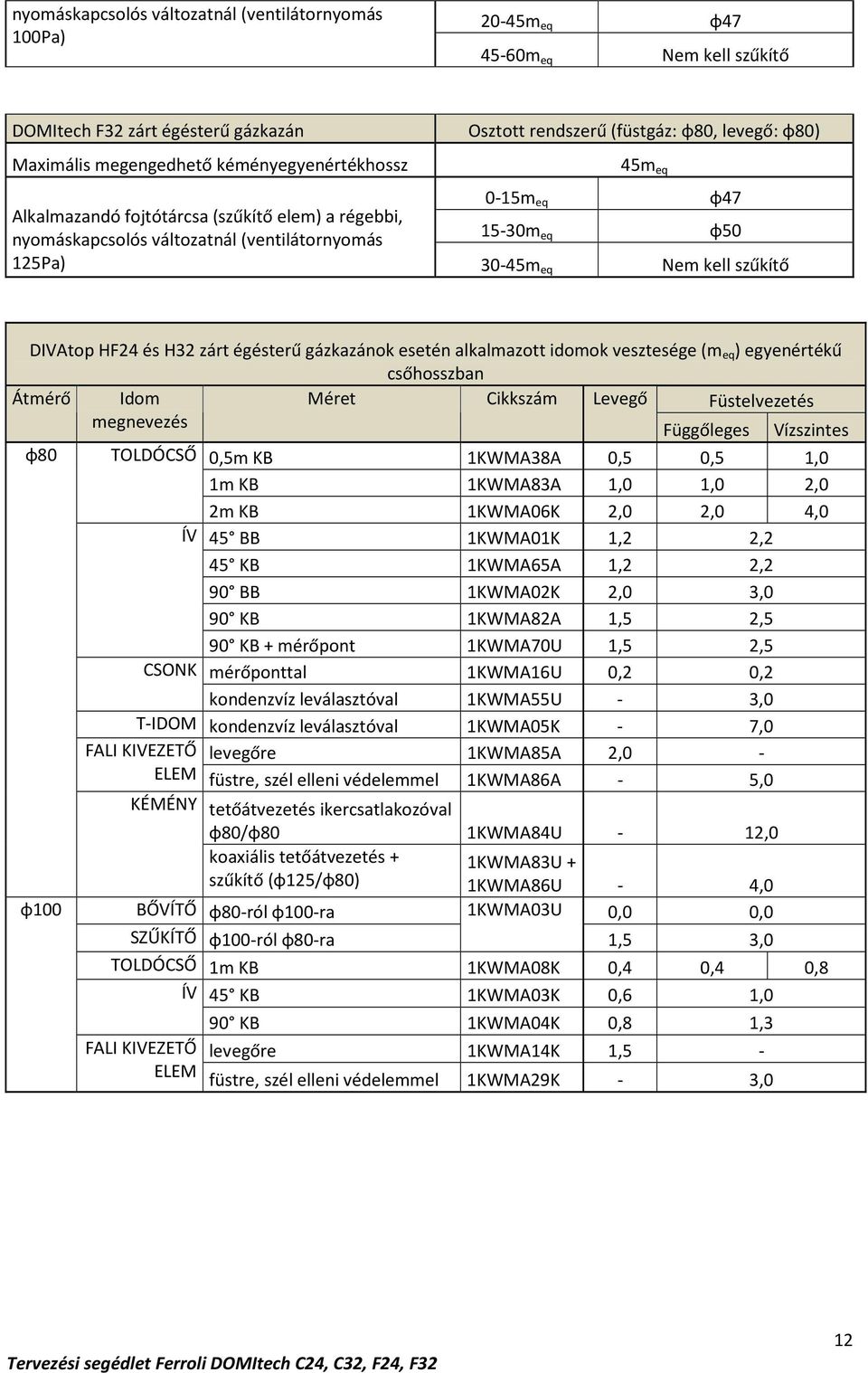

12 nyomáskapcsolós változatnál (ventilátornyomás 100Pa) 20-45m eq φ m eq Nem kell szűkítő DOMItech F32 zárt égésterű gázkazán Osztott rendszerű (füstgáz: φ80, levegő: φ80) Maximális megengedhető kéményegyenértékhossz 45m eq 0-15m eq φ47 Alkalmazandó fojtótárcsa (szűkítő elem) a régebbi, nyomáskapcsolós változatnál (ventilátornyomás 15-30m eq φ50 125Pa) 30-45m eq Nem kell szűkítő DIVAtop HF24 és H32 zárt égésterű gázkazánok esetén alkalmazott idomok vesztesége (m eq ) egyenértékű csőhosszban Átmérő Idom Méret Cikkszám Levegő Füstelvezetés megnevezés Függőleges Vízszintes φ80 TOLDÓCSŐ 0,5m KB 1KWMA38A 0,5 0,5 1,0 1m KB 1KWMA83A 1,0 1,0 2,0 2m KB 1KWMA06K 2,0 2,0 4,0 ÍV 45 BB 1KWMA01K 1,2 2,2 45 KB 1KWMA65A 1,2 2,2 90 BB 1KWMA02K 2,0 3,0 90 KB 1KWMA82A 1,5 2,5 90 KB + mérőpont 1KWMA70U 1,5 2,5 CSONK mérőponttal 1KWMA16U 0,2 0,2 kondenzvíz leválasztóval 1KWMA55U - 3,0 T-IDOM kondenzvíz leválasztóval 1KWMA05K - 7,0 FALI KIVEZETŐ levegőre 1KWMA85A 2,0 - ELEM füstre, szél elleni védelemmel 1KWMA86A - 5,0 KÉMÉNY tetőátvezetés ikercsatlakozóval φ80/φ80 1KWMA84U - 12,0 koaxiális tetőátvezetés + 1KWMA83U + szűkítő (φ125/φ80) 1KWMA86U - 4,0 φ100 BŐVÍTŐ φ80-ról φ100-ra 1KWMA03U 0,0 0,0 SZŰKÍTŐ φ100-ról φ80-ra 1,5 3,0 TOLDÓCSŐ 1m KB 1KWMA08K 0,4 0,4 0,8 ÍV 45 KB 1KWMA03K 0,6 1,0 90 KB 1KWMA04K 0,8 1,3 FALI KIVEZETŐ levegőre 1KWMA14K 1,5 - ELEM füstre, szél elleni védelemmel 1KWMA29K - 3,0 12

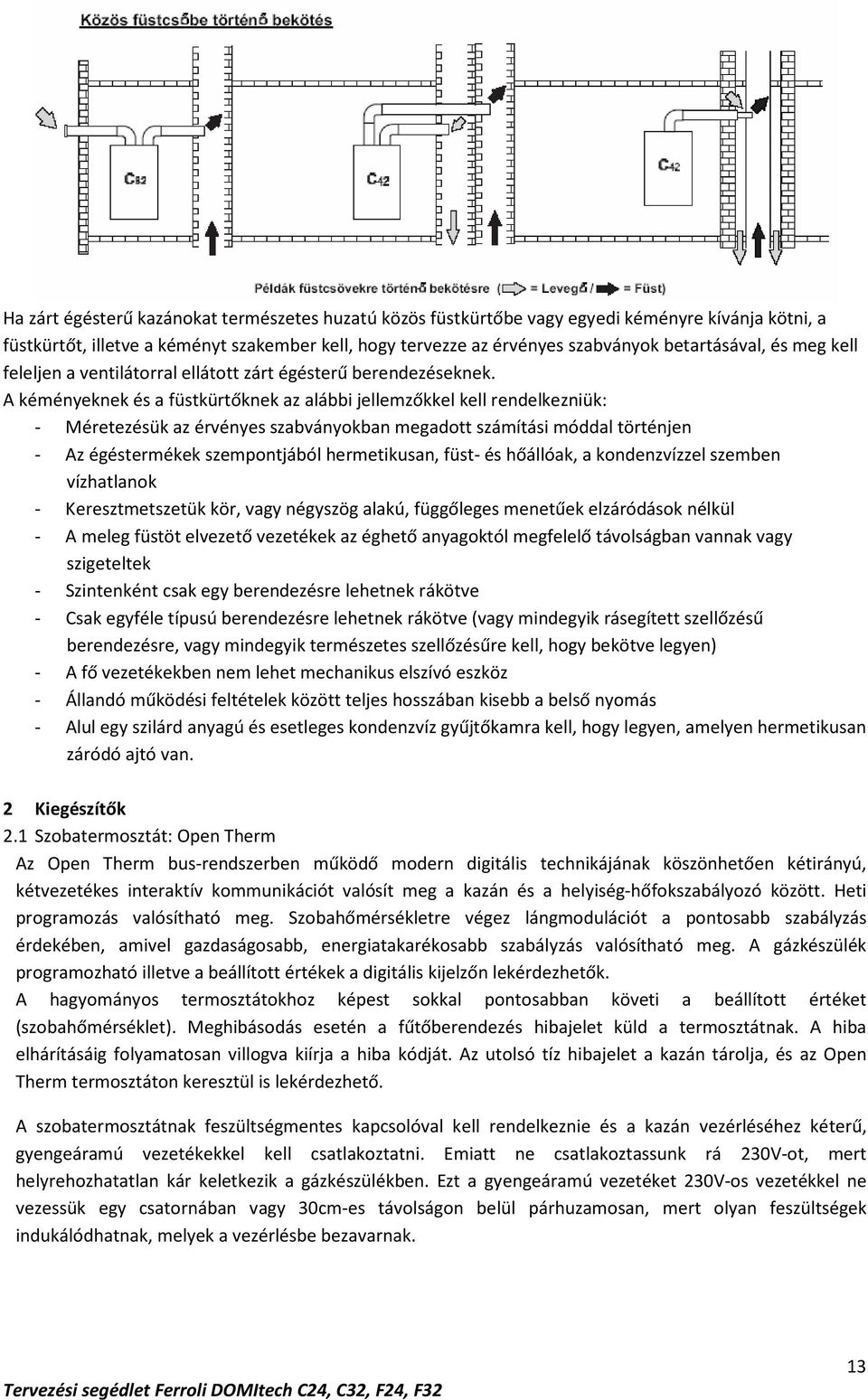

13 Ha zárt égésterű kazánokat természetes huzatú közös füstkürtőbe vagy egyedi kéményre kívánja kötni, a füstkürtőt, illetve a kéményt szakember kell, hogy tervezze az érvényes szabványok betartásával, és meg kell feleljen a ventilátorral ellátott zárt égésterű berendezéseknek. A kéményeknek és a füstkürtőknek az alábbi jellemzőkkel kell rendelkezniük: - Méretezésük az érvényes szabványokban megadott számítási móddal történjen - Az égéstermékek szempontjából hermetikusan, füst- és hőállóak, a kondenzvízzel szemben vízhatlanok - Keresztmetszetük kör, vagy négyszög alakú, függőleges menetűek elzáródások nélkül - A meleg füstöt elvezető vezetékek az éghető anyagoktól megfelelő távolságban vannak vagy szigeteltek - Szintenként csak egy berendezésre lehetnek rákötve - Csak egyféle típusú berendezésre lehetnek rákötve (vagy mindegyik rásegített szellőzésű berendezésre, vagy mindegyik természetes szellőzésűre kell, hogy bekötve legyen) - A fő vezetékekben nem lehet mechanikus elszívó eszköz - Állandó működési feltételek között teljes hosszában kisebb a belső nyomás - Alul egy szilárd anyagú és esetleges kondenzvíz gyűjtőkamra kell, hogy legyen, amelyen hermetikusan záródó ajtó van. 2 Kiegészítők 2.1 Szobatermosztát: Open Therm Az Open Therm bus-rendszerben működő modern digitális technikájának köszönhetően kétirányú, kétvezetékes interaktív kommunikációt valósít meg a kazán és a helyiség-hőfokszabályozó között. Heti programozás valósítható meg. Szobahőmérsékletre végez lángmodulációt a pontosabb szabályzás érdekében, amivel gazdaságosabb, energiatakarékosabb szabályzás valósítható meg. A gázkészülék programozható illetve a beállított értékek a digitális kijelzőn lekérdezhetők. A hagyományos termosztátokhoz képest sokkal pontosabban követi a beállított értéket (szobahőmérséklet). Meghibásodás esetén a fűtőberendezés hibajelet küld a termosztátnak. A hiba elhárításáig folyamatosan villogva kiírja a hiba kódját. Az utolsó tíz hibajelet a kazán tárolja, és az Open Therm termosztáton keresztül is lekérdezhető. A szobatermosztátnak feszültségmentes kapcsolóval kell rendelkeznie és a kazán vezérléséhez kéterű, gyengeáramú vezetékekkel kell csatlakoztatni. Emiatt ne csatlakoztassunk rá 230V-ot, mert helyrehozhatatlan kár keletkezik a gázkészülékben. Ezt a gyengeáramú vezetéket 230V-os vezetékkel ne vezessük egy csatornában vagy 30cm-es távolságon belül párhuzamosan, mert olyan feszültségek indukálódhatnak, melyek a vezérlésbe bezavarnak. 13

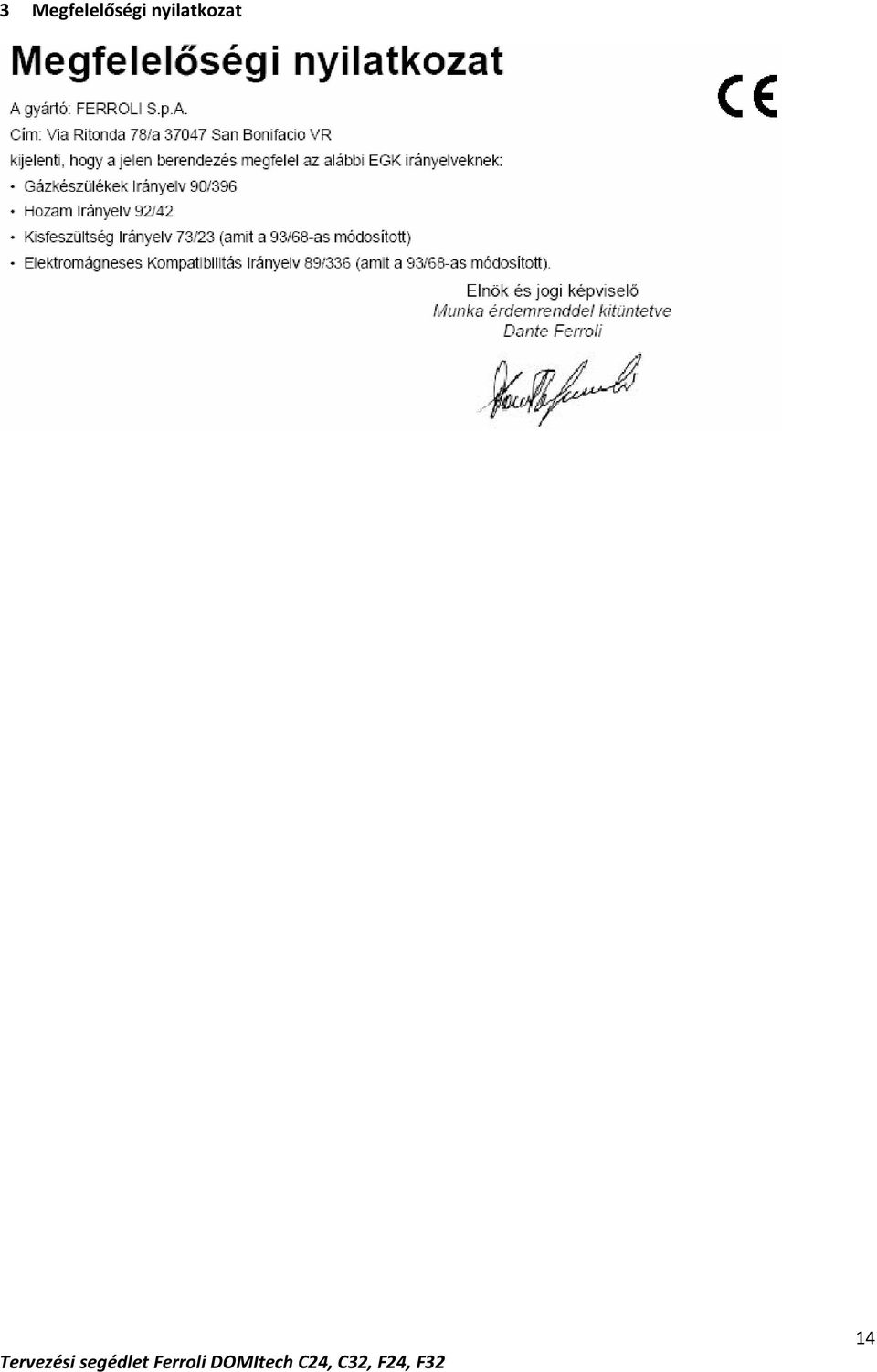

14 3 Megfelelőségi nyilatkozat 14
