2 Impresszum A készülék megfelel a rá vonatkozó szabványok és irányelvek követelményeinek. A megfelelőség igazolt. A megfelelő dokumentációk és a megfelelőségi nyilatkozat a gyártónál megtalálhatók. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot. A gyártó címe Buderus Heiztechnik GmbH Sophienstraße D Wetzlar info@heiztechnik.buderus.de Dokumentáció száma.: Kiadás dátuma: 2000/12 2

3 Előírások és irányelvek 1 1 Előírások és irányelvek A Logamatic 4313 szabályozókészülék falra szerelhető alállomásként lett kialakítva, amely szerkezetét és üzemi viszonyait tekintve megfelel a 73/23/EWG irányelveinek. Ide vonatkozó irányelvek, szabványok és műszaki specifikációk: - EN , 1. rész: Zavarkisugárzás a lakóövezetben - EN , 2. rész: Zavarmentesség az ipari övezetben - EN 60730/H függelék: Automatikus elektromos szabályozó- és vezérlő készülékek háztartási és hasonló felhasználási célokra. Az általános elektromos szereléshez hozzon létre egy EN szerinti fix csatlakozást. A kábelcsatlakozás legyen alkalmas falon belüli, falon kívüli, vagy kábelcsatornában történő szerelésre. FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. A szabályozókészülék kinyitása előtt a rendszert a fűtési vészkapcsolóval vagy a házi biztosítékkal le kell választani az elektromos hálózatról. Minden olyan munkát, amely a szabályozókészülék kinyitását teszi szükségessé, csak szakcég végezhet el. - EN 60335: Háztartási és hasonló célú elektromos készülékek biztonsága. KÉSZÜLÉKKÁROK a por és a kosz miatt. FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. Ügyeljen arra, hogy a szerelést, az elektromos vezetékezést, az első üzembe helyezést, az elektromos hálózatra történő csatlakoztatást továbbá a karbantartást csak megfelelő ismeretekkel rendelkező szakember végezheti el, az ide vonatkozó műszaki szabályok betartása mellett. VIGYÁZAT! Amíg csak lehet, hagyja a szabályozókészüléket a csomagolásban. A szabályozókészüléket az építkezés helyétől távol raktározza. Figyelembe kell venni a helyi előírásokat! KÉSZÜLÉKKÁROK az elektrosztatikus kisülés miatt. VIGYÁZAT! Az elektronikus elemek kicsomagolása előtt érintsen meg egy elektromosan vezető és földelt tárgyat az Ön testének elektrosztatikus kisütése céljából. 3

4 2 Szerelés 2 Szerelés 2.1 Szállítási terjedelem Logamatic 4313 szabályozókészülék MEC 2 kezelőegység Különböző érzékelők Szerelési anyagok csavarokkal, dübelekkel és biztosítókkal Műszaki dokumentációk: Szerelési utasítás Szerviz és kezelési utasítás Kapcsolási rajz 2.3 Tudnivalók az elektromos szereléshez Amennyiben azt a helyi előírások lehetővé teszik, az egyszerűbb szerelés érdekében a 230 V-os tartományban H05VV- F x G típusú vezetékek használatát javasoljuk. A kisfeszültségű vezetékek max. 3 x 0,75 mm 2 keresztmetszetű flexibilis vezetékek legyenek. Célszerű a vezetékek kábelcsatornában történő vezetése. A vezetékek meghúzás elleni védelmét a kivitelezőnek kell biztosítania! 2.2 A felszerelési helyiséggel szembeni követelmények A Logamatic 4313 szabályozókészülék falra történő szerelésre keszült. Felszerelhető úgy a pincében, mint a hőközpontban. A szerelési fal síma legyen. Ha a fal enyhén egyenetlen, akkor Ön azt kiegyenlítő elemekkel korrigálhatja. HASZNÁLATI TUDNIVALÓ Javaslatok a vezetékek elhelyezésére. Az érintésvédelmi problémák kizárása érdekében a szabályozókészüléken kívül következetesen meg kell valósítani a 230 V-os vezetékek elválasztását a kisfeszültségű vezetékektől, (pl. egy kábelcsatorna a 230 V-os vezetékek részére, egy további pedig a kisfeszültségű vezetékek részére). Elektromosan erősen zavart környéken, ill. vezetékek esetén csak árnyékolt kábeleket használjon. 4

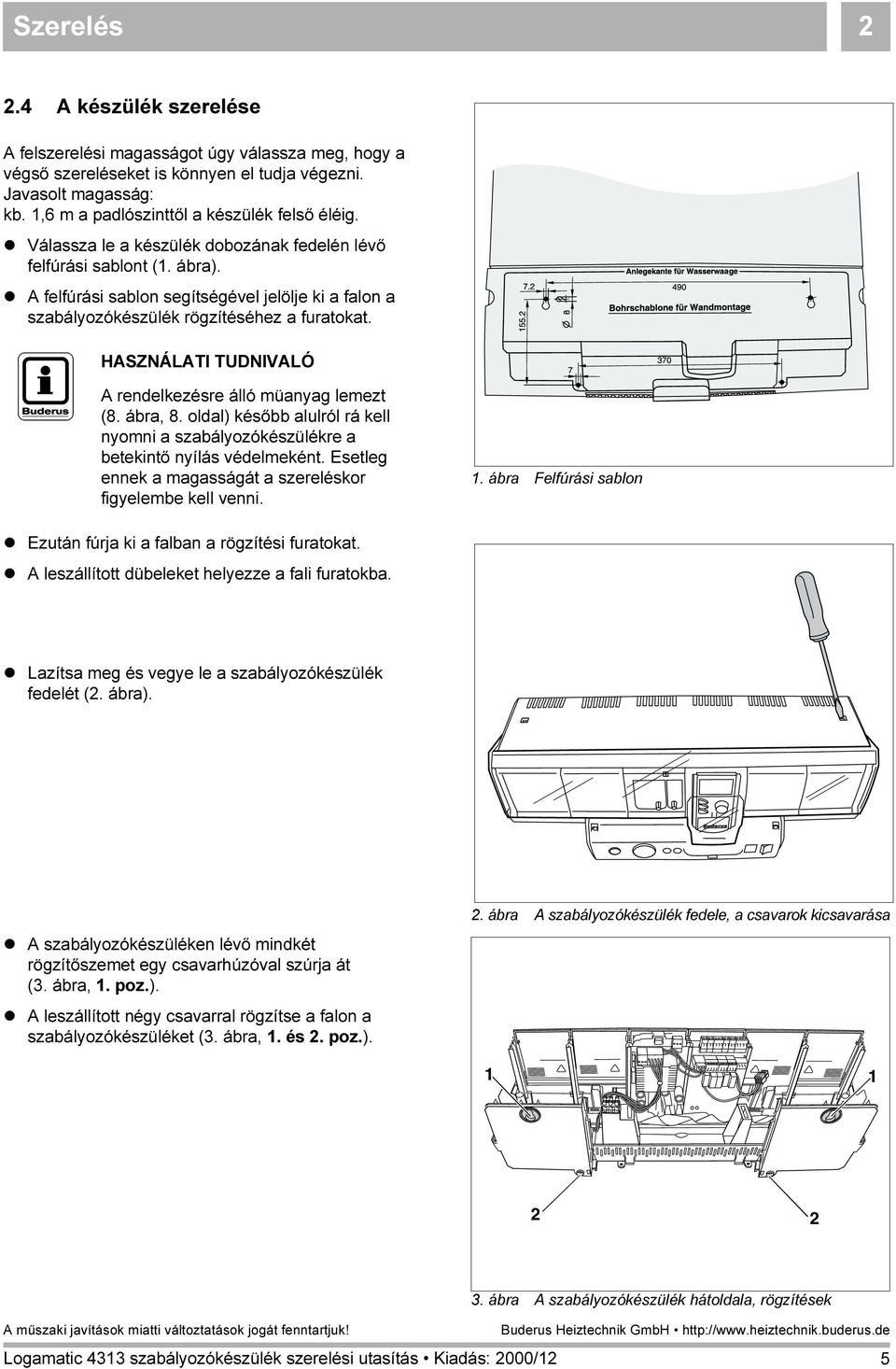

5 Szerelés A készülék szerelése A felszerelési magasságot úgy válassza meg, hogy a végső szereléseket is könnyen el tudja végezni. Javasolt magasság: kb. 1,6 m a padlószinttől a készülék felső éléig. Válassza le a készülék dobozának fedelén lévő felfúrási sablont (1. ábra). A felfúrási sablon segítségével jelölje ki a falon a szabályozókészülék rögzítéséhez a furatokat. HASZNÁLATI TUDNIVALÓ A rendelkezésre álló müanyag lemezt (8. ábra, 8. oldal) később alulról rá kell nyomni a szabályozókészülékre a betekintő nyílás védelmeként. Esetleg ennek a magasságát a szereléskor figyelembe kell venni. 1. ábra Felfúrási sablon Ezután fúrja ki a falban a rögzítési furatokat. A leszállított dübeleket helyezze a fali furatokba. Lazítsa meg és vegye le a szabályozókészülék fedelét (2. ábra). A szabályozókészüléken lévő mindkét rögzítőszemet egy csavarhúzóval szúrja át (3. ábra, 1. poz.). A leszállított négy csavarral rögzítse a falon a szabályozókészüléket (3. ábra, 1. és 2. poz.). 2. ábra A szabályozókészülék fedele, a csavarok kicsavarása ábra A szabályozókészülék hátoldala, rögzítések 5

6 2 Szerelés MEGSEMMISÍTÉS Környezetkímélő megsemmisítés Vegye ki a szállítási védelmet a Logamatic 4313 szabályozókészülékből és környezetkímélő módon semmisítse meg. További funkció modulok behelyezése Távolítsa el azon a csatlakozási helyen lévő vaklemezt (4. ábra, nyíl), amelyikbe a funkció modult be kell csúsztatni. 4. ábra A vaklemez eltávolítása A funkció modult ütközésig tolja be a modulvezető sínbe (5. ábra). A modul 230-V-os összekötő vezetékét a kapcsolási rajz szerint csatlakoztassa a szomszédos modulhoz. 5. ábra Funkció modul, beépítés 6

7 Szerelés 2 A vezetékek elhelyezése és a hálózati csatlakozó Az előzőleg elhelyezett és a meghúzással szemben biztosított vezetékeket hátulról vezesse a szabályozókészülékbe és rövidítse le a megfelelő hosszúságúra. Távolítsa el a vezeték külső szigetelését. A vezeték erekről távolítsa el a szigetelést és előírásszerűen rögzítse a sorkapocsban (6. ábra). A csatlakozó sorkapcsokat a vezetékekkel együtt a kapcsolási rajz szerint dugja a modulokra. 6. ábra A vezetékek elhelyezése ÉLETVESZÉLY az elektromos áram miatt. FIGYELEM! Az egyes erek illetéktelen hozzáférés miatti kihúzását a csatlakozóból meg kell akadályozni, mert ez feszültség áthúzást okoz. Rögzítse a vezeték ereket vagy csak nagyon rövid szakaszon távolítsa el a vezeték külső szigetelését. A hálózati vezeték szigetelését előírásszerűen távolítsa el és rögzítse a 3-pólusú csatlakozó lécen (7. ábra). 7. ábra Hálózati csatlakozás 7

8 2 Szerelés A készülék zárása A leszállított müanyag lemezt vegye ki a csomagolásból. (Ez a lemez alsó védelemként szolgál). A bordázott részen (8. ábra, 1. poz.) egy vágószerszámmal vágja ki a lemezt azokon a helyeken, ahol a vezetéket a készülékbe vezeti. 1 FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. Az éles sorják károsíthatják a vezetékeket. Távolítson el a lemezről minden éles sorját. 8. ábra Müanyag lemez Helyezze a lemezt alulról a szabályozókészülékre. Helyezze fel a készülék fedelét felülről és a csavarokkal rögzítse. Az üzembe helyezési munkák befejezése után a müanyag betekintő fedélről távolítsa el a védőfóliát. 8

9 A modulok be és kiszerelése 3 3 A modulok be és kiszerelése A modulok kiszerelése Ha egy modul kiszerelése szükséges, a következők szerint járjon el: ÉLETVESZÉLY FIGYELEM! az elektromos áram miatt. A szabályozókészülék kinyitása előtt a berendezést a fűtési vészkapcsolóval vagy a házi biztosítékkal le kell választani az elektromos hálózatról. Minden olyan munkát, amely a szabályozókészülék kinyitását teszi szükségessé, csak szakcég végezhet el. 9. ábra A készülék felnyitása Nyissa fel a készüléket (2. ábra és 9. ábra). Minden vezetéket, amely az érintett modulra csatlakozik, húzza le a csatlakozóról (10. ábra). Vegye le a 230-V-os feszültség ellátást a szomszédos modulról. Húzza ki a modult a csatlakozási helyről (10. ábra). 10. ábra Funkció modul, modul kiszerelése 9
