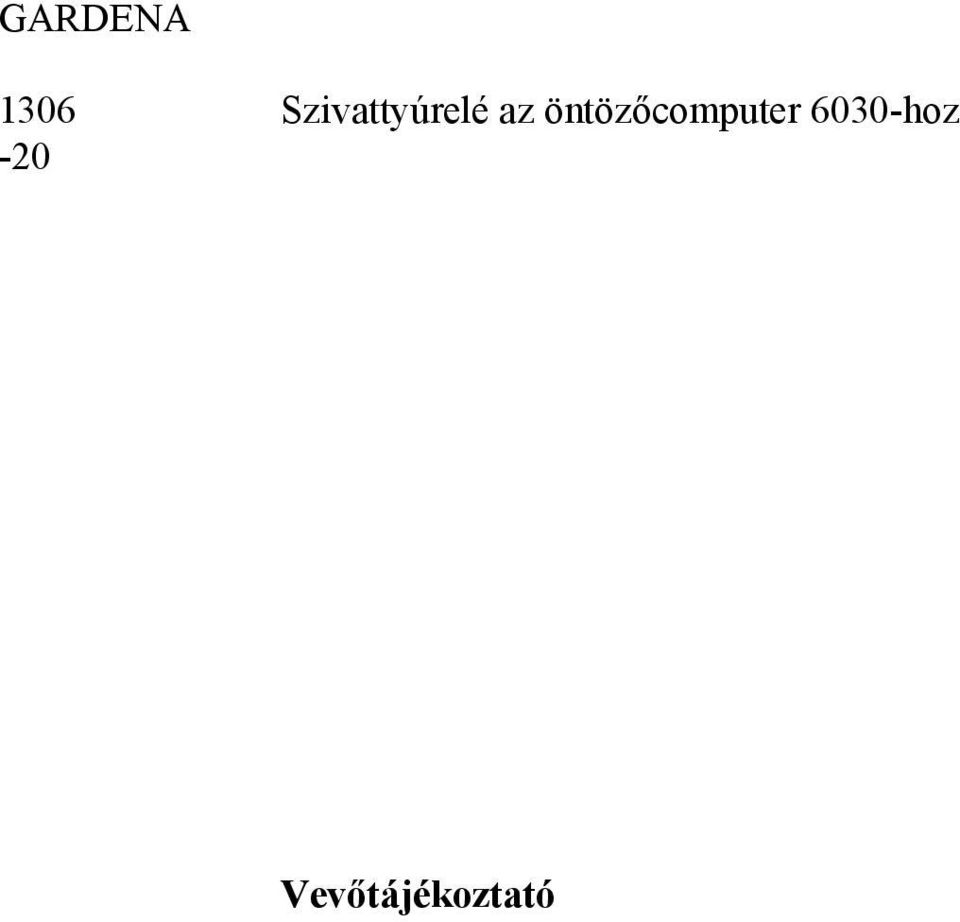

1 GARDENA 1306 Szivattyúrelé az öntözőcomputer 6030-hoz -20 Vevőtájékoztató

2 Tartalom Oldal A Vevőtájékoztató olvasásakor hajtsa ki a borítót!...

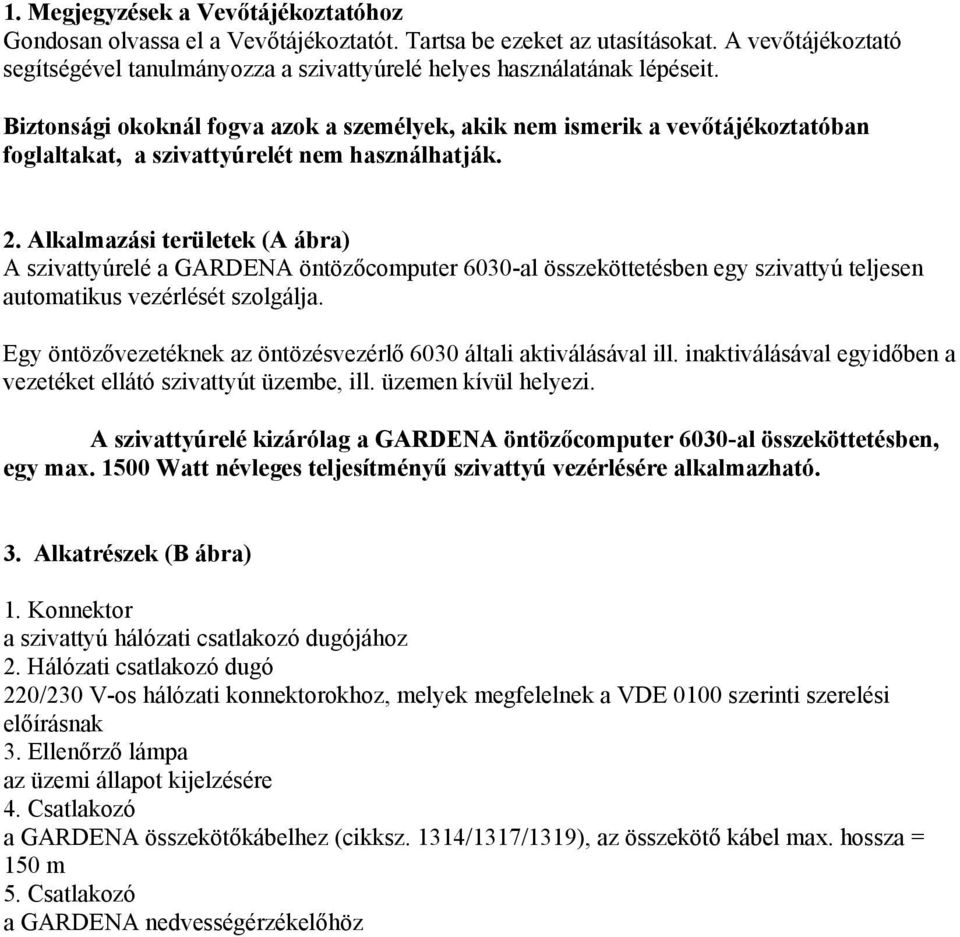

3 1. Megjegyzések a Vevőtájékoztatóhoz Gondosan olvassa el a Vevőtájékoztatót. Tartsa be ezeket az utasításokat. A vevőtájékoztató segítségével tanulmányozza a szivattyúrelé helyes használatának lépéseit. Biztonsági okoknál fogva azok a személyek, akik nem ismerik a vevőtájékoztatóban foglaltakat, a szivattyúrelét nem használhatják. 2. Alkalmazási területek (A ábra) A szivattyúrelé a GARDENA öntözőcomputer 6030-al összeköttetésben egy szivattyú teljesen automatikus vezérlését szolgálja. Egy öntözővezetéknek az öntözésvezérlő 6030 általi aktiválásával ill. inaktiválásával egyidőben a vezetéket ellátó szivattyút üzembe, ill. üzemen kívül helyezi. A szivattyúrelé kizárólag a GARDENA öntözőcomputer 6030-al összeköttetésben, egy max Watt névleges teljesítményű szivattyú vezérlésére alkalmazható. 3. Alkatrészek (B ábra) 1. Konnektor a szivattyú hálózati csatlakozó dugójához 2. Hálózati csatlakozó dugó 220/230 V-os hálózati konnektorokhoz, melyek megfelelnek a VDE 0100 szerinti szerelési előírásnak 3. Ellenőrző lámpa az üzemi állapot kijelzésére 4. Csatlakozó a GARDENA összekötőkábelhez (cikksz. 1314/1317/1319), az összekötő kábel max. hossza = 150 m 5. Csatlakozó a GARDENA nedvességérzékelőhöz

4 4. Üzembehelyezés Helyezze be a szivattyúrelét egy 220/230 V-os hálózati konnektorba. Ezután kösse össze a szivattyúrelét az öntözőcomputer 6030-cal. Ehhez olyan GARDENA összekötőkábelt (cikksz. 1314/1317/1319) használjon, amit az öntözésvezérlő 6030 mestercsatornájához (MC) és a szivattyúrelé alsó részén található kábelcsatlakozóhoz (4) kapcsol. Most a szivattyú hálózati csatlakozóját csatlakoztassa a szivattyúrelé konnektorába és kapcsolja be a szivattyút. A szivattyúrelének egy ellenőrző lámpája (3) van, mely a felhasználó számára jelzi a szivattyúrelé üzemi állapotát (lámpa világít= van áramszolgálatatás; lámpa nem világít= áramszolgáltatás megszakítva). Miután Ön mindegyik csatlakoztatást elvégezte, helyezze a szivattyúrelét a öntözésvezérlő éval azonos üzemi állapotba. Ehhez nyisson ki és zárjon egy csatornát (gombnyomások sorrendje: man - canal - man/ man - canal - man). Ezzel a berendezés már üzemkész is. A szivattyúrelé hálózatból való kiiktatásakor minden csatornának zárva kell lennie, különben a szivattyúrelé bekapcsolt állapotban marad, vagyis a következő üzembe helyezéskor a szivattyú azonnal bekapcsolja magát. 5. Csatlakozási lehetőség a GARDENA nedvességérzékelőhöz (5) Önnek megadatott a lehetőség, hogy a szivattyúreléhez (5) kapcsolt GARDENA nedvességérzékelő (cikksz. 1187) közreműködésével a teljes öntözőberendezést központilag, a talajnedvesség figyelembe vételével irányítsa. Ehhez úgy helyezze ki a nedvességérzékelőt, hogy az kizárólag természetes csapadékot/esőt kapjon, tehát ne befolyásolhassák installált öntöző készülékek. Kérjük, vegye figyelembe a nedvességérzékelő és a öntözésvezérlő 6030 Vevőtájékoztatóját!

5 6. Biztonsági tudnivalók A szivattyúrelé csak nedvességtől védett belső- ill. külső hálózati konnektorokba csatlakoztatható. A szivattyú hosszabbítókábel ill. hálózati kábel mentén való közbekapcsolása tilos. Annak megakadályozására, hogy a csatlakozókon keresztül szennyeződés vagy víz hatoljon a szivattyúrelébe, a GARDENA összekötő ill. nedvességérzékelő kábelhez való csatlakozóknak (4/5) a hálózatba kapcsolás után lefelé kell mutatniuk. A szivattyúvezérlőt csak elektromos szakember által felszerelt olyan 220/230 V-os hálózati konnektorba szabad kötni, amely megfelel a VDE 0100 szerelési előírásának. Kétes esetben kérjük, forduljon villanyszerelő szakemberhez. Sérülésveszély! Biztonsági okokból a felhasználónak tilos a szivattyúvezérlő felnyitása. Esetleges működési zavarok fellépésekor kérjük, lépjen kapcsolatba műszaki szervizállomásunkkal. Nyomatékosan utalunk arra, hogy a termékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben nem eredeti GARDENA csatlakozó elemek kerülnek felhasználásra, ha a Vevőtájékoztatóban foglaltakat nem tartják be és ha a javítást nem a GARDENA meghatalmazott szervizei végzik el.
