1 GARDENA Elektromos teleszkópos sövénynyíró THS 400 cikkszám: 2586 Használati útmutató Kérjük, készüléke összeszerelése és üzembe helyezése előtt gondosan olvassa el ezt a használati útmutatót. A használati útmutató olvasásakor kérjük, hajtsa ki a borító oldalakat. Tartalomjegyzék 1. Műszaki adatok 2. Megjegyzések a használati útmutatóhoz 3. Szakszerű használat 4. Összeszerelés és a munkahelyzet beállítása 5. Üzembe helyezés 6. Karbantartás, ápolás és tárolás 7. Tudnivalók a rendeltetésszerű használatról, biztonsági rendelkezések Garancia Garancialap Vegye figyelembe a készüléken feltüntetett biztonsági megjegyzéseket: Figyelem! Üzembe helyezés előtt olvassa el a használati útmutatót! Védje az esőtől és nedvességtől! Rongálódás vagy a csatlakozó vezeték átvágása esetén a vezetéket azonnal húzza ki a hálózati dugaljból! Elektromos teleszkópos sövénynyíró THS Műszaki adatok Motor teljesítmény-felvétele Hálózati feszültség Frekvencia Rezgésszám Vágási hossz Teleszkóp kihúzhatósága Súly Munkahelyre vonatkozó emissziós érték L pa 1) Zajszint L WA Vibráció (kéz, kar) a whw 1) W V~ Hz 1/perc cm cm kg db (A) db (A) ms / <2.5 1) Mérés: EN 774 szerint 2. Megjegyzések a használati utasításhoz Kérjük, gondosan olvassa el és tartsa be ezt a használati útmutatót! A használati útmutató segítségével sajátítsa el a működtetés és a helyes használat lépéseit, valamint a biztonsági előírásokat. Biztonsági okoknál fogva gyermekek, 16 éven aluliak, és olyanok, akik nem ismerik a használati utasításban foglaltakat, a ezeket a sövénynyírókat nem használhatják.

2 Gondosan őrizze meg ezt a használati utasítást. 3. Szakszerű használat A GARDENA THS 400 sövénynyíró sövények vágására alkalmasak, házi- vagy hobbikertekben. Magánhasználatra, háztartásban, hobbi jellegű munkákra való alkalmasság alatt azt értjük, hogy ezek a gépek nem használatosak nyilvános létesítményekben, parkokban, sportlétesítményekben, utcán, ill. a mező- és erdőgazdaságban. A gyártó által mellékelt használati utasítás betartása a készülék rendeltetésszerű használatának előfeltétele. A használati utasítás tartalmazza az üzemeltetési, kezelési és karbantartási feltételeket is. Figyelem! Személyi biztonsági okokból a készüléket tilos gyep/gyepszegély nyírására vagy komposztálási célú aprításra használni. 4. Összeszerelés és a munkahelyzet beállítása (A-G képek) 4.1 A vezető fogantyú összeszerelése (A kép) A 3 pontos vezető fogantyút (1) illessze a készülékre és rögzítse a 2 csavarral. (A csavarok a fogantyú állandó, beépített részei.) 4.2 A munkahelyzetek lehetséges alap-beállításai (B-E képek) A teleszkópos sövénynyíró három alap-beállítással rendelkezik. Ezek a kés fején és a nyélen 1-3 jelzéssel vannak ellátva: 1: Sövényoldalak vágása, a sövénytől nagyobb távolságból, pl. ha a sövény és a kezelő között egy virágágy húzódik (B/B1 képek). Megjegyzés: teleszkópos nyél betolva. 2: Nagyon alacsony sövények vagy talajfedő növények vágása egyenes testtartásban (C/C1 képek). Megjegyzés: teleszkópos nyelet a testmérethez képest tolja ki. 3. Magas sövények (kb. 2.5 m magasságig) vágása a talajról, létra vagy állvány használata nélkül (D/D1 képek). Megjegyzés: teleszkópos nyelet a testmérethez képest tolja ki. A teleszkópos sövénynyíró könnyebben kezelhető, ha a testéhez közel tartja (D kép). 4.3 A munkahelyzet beállítása Figyelem! A munkahelyzet beállításához a hálózati csatlakozót ki kell húzni! Sérülésveszély! A késvédőt feltétlenül hagyja a késen! A késfej elforgatásához ill. a teleszkópos nyél húzásához soha ne a vágókést fogja meg. Megjegyzés: A vágókést összesen 8 munkahelyzetbe állíthatja (0 o -tól, ami a vízszintes helyzet, 12 o -os lépésekben 84 o -ig). A 3 már leírt alaphelyzeten kívüli 5 közbenső helyzet hasonló módon állítható. Az helyzeteket a kezelés leegyszerűsítésére ajánljuk. Fontos! Mindig ügyeljen a helyzetek pontos rögzítésére, sérülésveszély! Válassza ki valamelyik (1, 2 vagy 3) alaphelyzetet az 4.2 fejezet leírása és az E kép segítségével, majd a következő módon állítsa be a teleszkópos sövénynyírót (D/F/G képek):

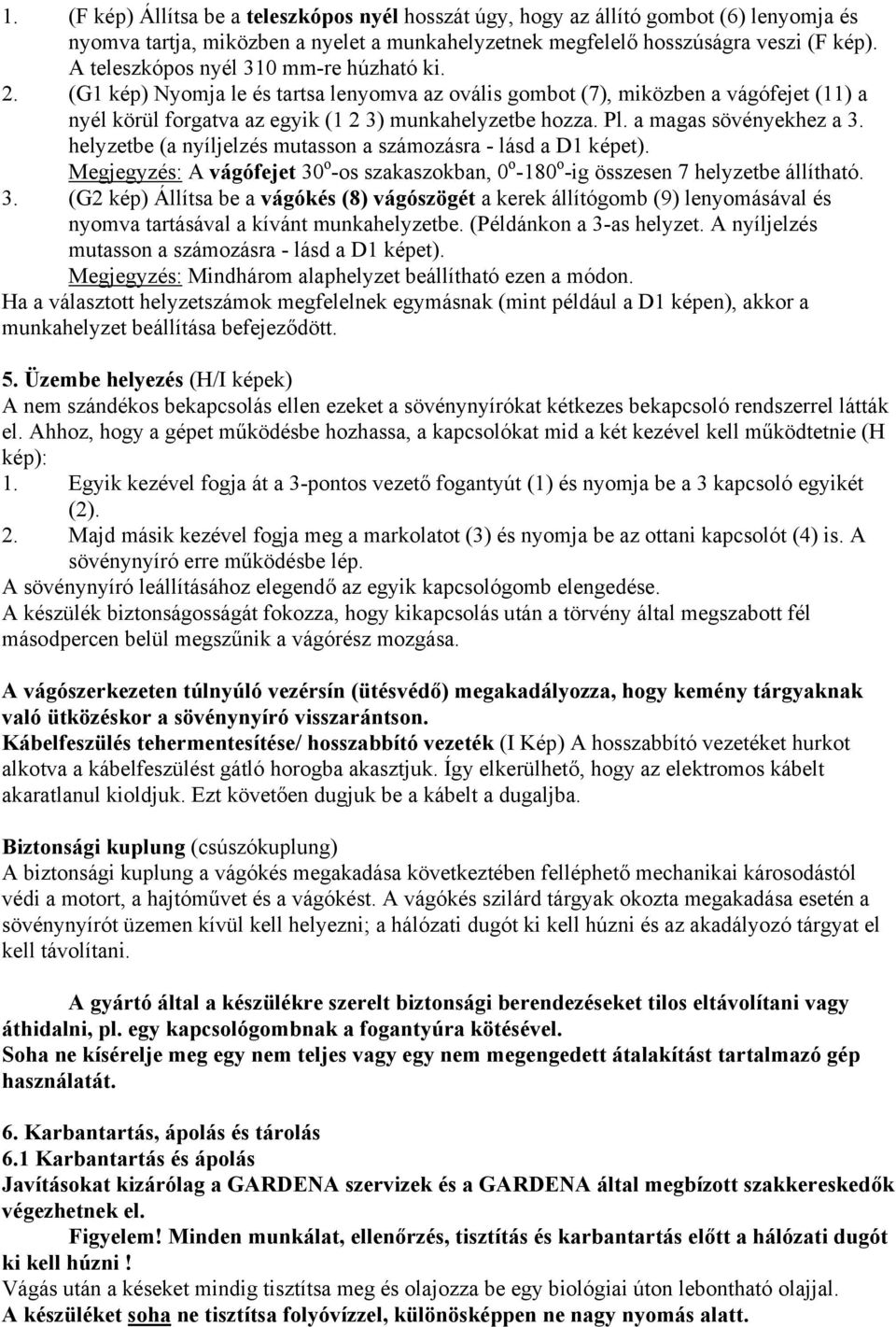

3 1. (F kép) Állítsa be a teleszkópos nyél hosszát úgy, hogy az állító gombot (6) lenyomja és nyomva tartja, miközben a nyelet a munkahelyzetnek megfelelő hosszúságra veszi (F kép). A teleszkópos nyél 310 mm-re húzható ki. 2. (G1 kép) Nyomja le és tartsa lenyomva az ovális gombot (7), miközben a vágófejet (11) a nyél körül forgatva az egyik (1 2 3) munkahelyzetbe hozza. Pl. a magas sövényekhez a 3. helyzetbe (a nyíljelzés mutasson a számozásra - lásd a D1 képet). Megjegyzés: A vágófejet 30 o -os szakaszokban, 0 o -180 o -ig összesen 7 helyzetbe állítható. 3. (G2 kép) Állítsa be a vágókés (8) vágószögét a kerek állítógomb (9) lenyomásával és nyomva tartásával a kívánt munkahelyzetbe. (Példánkon a 3-as helyzet. A nyíljelzés mutasson a számozásra - lásd a D1 képet). Megjegyzés: Mindhárom alaphelyzet beállítható ezen a módon. Ha a választott helyzetszámok megfelelnek egymásnak (mint például a D1 képen), akkor a munkahelyzet beállítása befejeződött. 5. Üzembe helyezés (H/I képek) A nem szándékos bekapcsolás ellen ezeket a sövénynyírókat kétkezes bekapcsoló rendszerrel látták el. Ahhoz, hogy a gépet működésbe hozhassa, a kapcsolókat mid a két kezével kell működtetnie (H kép): 1. Egyik kezével fogja át a 3-pontos vezető fogantyút (1) és nyomja be a 3 kapcsoló egyikét (2). 2. Majd másik kezével fogja meg a markolatot (3) és nyomja be az ottani kapcsolót (4) is. A sövénynyíró erre működésbe lép. A sövénynyíró leállításához elegendő az egyik kapcsológomb elengedése. A készülék biztonságosságát fokozza, hogy kikapcsolás után a törvény által megszabott fél másodpercen belül megszűnik a vágórész mozgása. A vágószerkezeten túlnyúló vezérsín (ütésvédő) megakadályozza, hogy kemény tárgyaknak való ütközéskor a sövénynyíró visszarántson. Kábelfeszülés tehermentesítése/ hosszabbító vezeték (I Kép) A hosszabbító vezetéket hurkot alkotva a kábelfeszülést gátló horogba akasztjuk. Így elkerülhető, hogy az elektromos kábelt akaratlanul kioldjuk. Ezt követően dugjuk be a kábelt a dugaljba. Biztonsági kuplung (csúszókuplung) A biztonsági kuplung a vágókés megakadása következtében felléphető mechanikai károsodástól védi a motort, a hajtóművet és a vágókést. A vágókés szilárd tárgyak okozta megakadása esetén a sövénynyírót üzemen kívül kell helyezni; a hálózati dugót ki kell húzni és az akadályozó tárgyat el kell távolítani. A gyártó által a készülékre szerelt biztonsági berendezéseket tilos eltávolítani vagy áthidalni, pl. egy kapcsológombnak a fogantyúra kötésével. Soha ne kísérelje meg egy nem teljes vagy egy nem megengedett átalakítást tartalmazó gép használatát. 6. Karbantartás, ápolás és tárolás 6.1 Karbantartás és ápolás Javításokat kizárólag a GARDENA szervizek és a GARDENA által megbízott szakkereskedők végezhetnek el. Figyelem! Minden munkálat, ellenőrzés, tisztítás és karbantartás előtt a hálózati dugót ki kell húzni! Vágás után a késeket mindig tisztítsa meg és olajozza be egy biológiai úton lebontható olajjal. A készüléket soha ne tisztítsa folyóvízzel, különösképpen ne nagy nyomás alatt.

4 6.2 Tárolás (K/L képek) A biztonságos tárolásra, a kések védelmére és a biztonságos szállításhoz tegye a következőket: 1. A mellékelt élvédőt (10) csúsztassa rá a teleszkópos sövénynyíró vágókésére (8) (K kép). 2. A teleszkópos nyelet/mellékfogantyút tegye a 3-as helyzetbe (a nyilak mutassanak a megfelelő számozásra lásd az L képet). 3. Nyomja be és tartsa lenyomva az állítógombot (6), miközben a teleszkópos nyelet ütközésig bevezeti (F kép). 4. Nyomja be és tartsa lenyomva a kerek állítógombot (9), miközben a másik kezével a vágókést (8) parkoló P helyzetbe lehajtja (L kép) - a nyíl mutasson a P jelzésre. A sövénynyírót száraz, fagymentes és gyermekek számára nem hozzáférhető helyen tárolja. Vigyázat, veszély: A biztonsági csúszókuplung erős előfeszítés alatt áll ezért nem szabad leszerelni A vágóberendezéseket károsodások tekintetében rendszeresen át kell vizsgálni és károsodás esetén azonnal szakszerűen meg kell javítani. Üzemzavar esetén kérjük lépjen kapcsolatba szervizünkkel. Nyomatékosan utalunk arra, hogy a termékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el és a javítást nem a GARDENA vevőszolgálat vagy megbízott szakember végzi. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. Mellékelt tartozék: késvédő kábelfeszülés-mentesítő 7. Tudnivalók a rendeltetésszerű használatról, biztonsági rendelkezések Átvizsgálás minden használat előtt Minden használat előtt vizsgálja meg a készüléket. Ne használja a készüléket, ha a biztonsági szerkezetek (kétkezes kapcsoló, késfék, kézvédő, ütésvédő) és/vagy a kések károsodtak vagy elhasználódtak. Soha ne iktassa ki a biztonsági szerkezeteket. Vizsgálja meg a levágandó területet a munka megkezdése előtt. Távolítsa el az ott levő idegen testeket. Munka közben figyeljen az idegen testekre. Ha vágás közben mégis akadályba ütközne, kapcsolja ki a készüléket és távolítsa el az akadályt. Használat / felelősség Ez a készülék súlyos sérüléseket okozhat! A készüléket csak az ebben a használati utasításban megadott célokra szabad felhasználni. Dolgozzon odafigyelve és felelőssége tudatában. Ön személyesen a felelős a munkaterület biztonságáért. Tartsa rendben a munkaterületet. A munkaterületen levő rendetlenségből baleset adódhat. Ügyeljen arra, hogy más személyek (különösképpen gyerekek), állatok a munkaterület közelében ne tartózkodjanak. Ne viseljen bő ruházatot, ékszereket, stb. A gép elkaphatja ezeket. Viseljen csúszásmentes, zárt lábbelit, kesztyűt és védőszemüveget. Hordjon hosszúnadrágot a lábai védelmére. A gépet használva álljon biztosan, különösen, ha lépcsőn vagy létrán dolgozik. Mindig figyeljen munka közben a biztos és szilárd állásra. A hosszabbító vezetéket a vágási területtől távol kell tartani. Figyeljen hátrafelé menet, botlásveszély!

5 Ügyeljen arra, hogy a motorház és a szellőztető nyílások mindig mentesek legyenek a lerakódásoktól, lombtól és hasonlóktól. Ne használja a sövénynyírót éghető folyadékok és gázok közelében. A vágókés megakadásakor a sövénynyírót kapcsolja ki és a tárgyat (vastag ágat, idegen testet) távolítsa el. Csak kielégítő látási viszonyok között dolgozzon. A munka megszakítása Ne hagyja a sövénynyírót felügyelet nélkül a munkaterületen heverni. Ha a munkát meg kell szakítania, kérjük, tárolja a sövénynyírót biztonságos helyen. Húzza ki a hálózati dugót! Ha a munkát meg kell szakítania, hogy másik munkaterületre menjen, feltétlenül kapcsolja ki a készüléket és húzza ki a hálózati dugót. Szállításkor vagy tárolás alatt mindig helyezze fel a késvédőt. Vegye figyelembe környezetét Tájékozódjon a munkaterület környezetéről és figyeljen azokra a lehetséges veszélyekre, amelyeket a gép zúgása miatt nem érzékelhet. Soha ne használja a készüléket esőben vagy nedves, vizes környezetben. Ne dolgozzon a sövénynyíróval úszómedencékben, kerti tavakban, ill. azok közvetlen közelében. Elektromos biztonság / tűzveszély A csatlakozó vezetéket rendszeresen ellenőrizni kell, hogy sérülési vagy öregedési jelek láthatóak-e rajta. A csatlakozó vezetéket csak felhatalmazott elektromos szakember cserélheti ki. Kérjük forduljon GARDENA szervizállomásához. A sövénynyírót csak sérülésmentes csatlakozó kábelt szabad használni. Károsodás vagy a csatlakozó/hosszabbító vezeték átvágása esetén azonnal húzza ki a hálózati dugót. A hosszabbító vezeték kuplungos dugalja fröccsenő víz ellen védve kell legyen. Csak engedélyezett hosszabbító vezetékeket használjon. Forduljon elektromos szakemberhez. Helyzetváltoztató készülékekhez melyeket a szabadban használnak, hibaáram-védőkapcsoló alkalmazását javasoljuk, melynek névleges hibaárama 30 ma. A sövénynyírót soha ne vigye a kábelnél fogva. A hálózati dugaszt a dugaljból soha ne a kábelnél fogva húzza ki. Óvja a kábelt a forróságtól, olajtól és éles szegélyektől. EK normáknak való megfelelésrl szóló nyilatkozat Géprendelet (9. GSGVO)/EMVG Alulírott GARDENA Kress + Kastner GmbH, Hans-Lorenser-Str D Ulm, igazolja, hogy az alább felsorolt készülékek, az általunk forgalomba hozott kivitelben, teljesítik az összehangolt EK irányelvek, EK biztonsági szabványok és termékspecifikus EK szabványok követelményeit. A készülékek velünk nem egyeztetett változtatása esetén ez a nyilatkozat érvényét veszti.

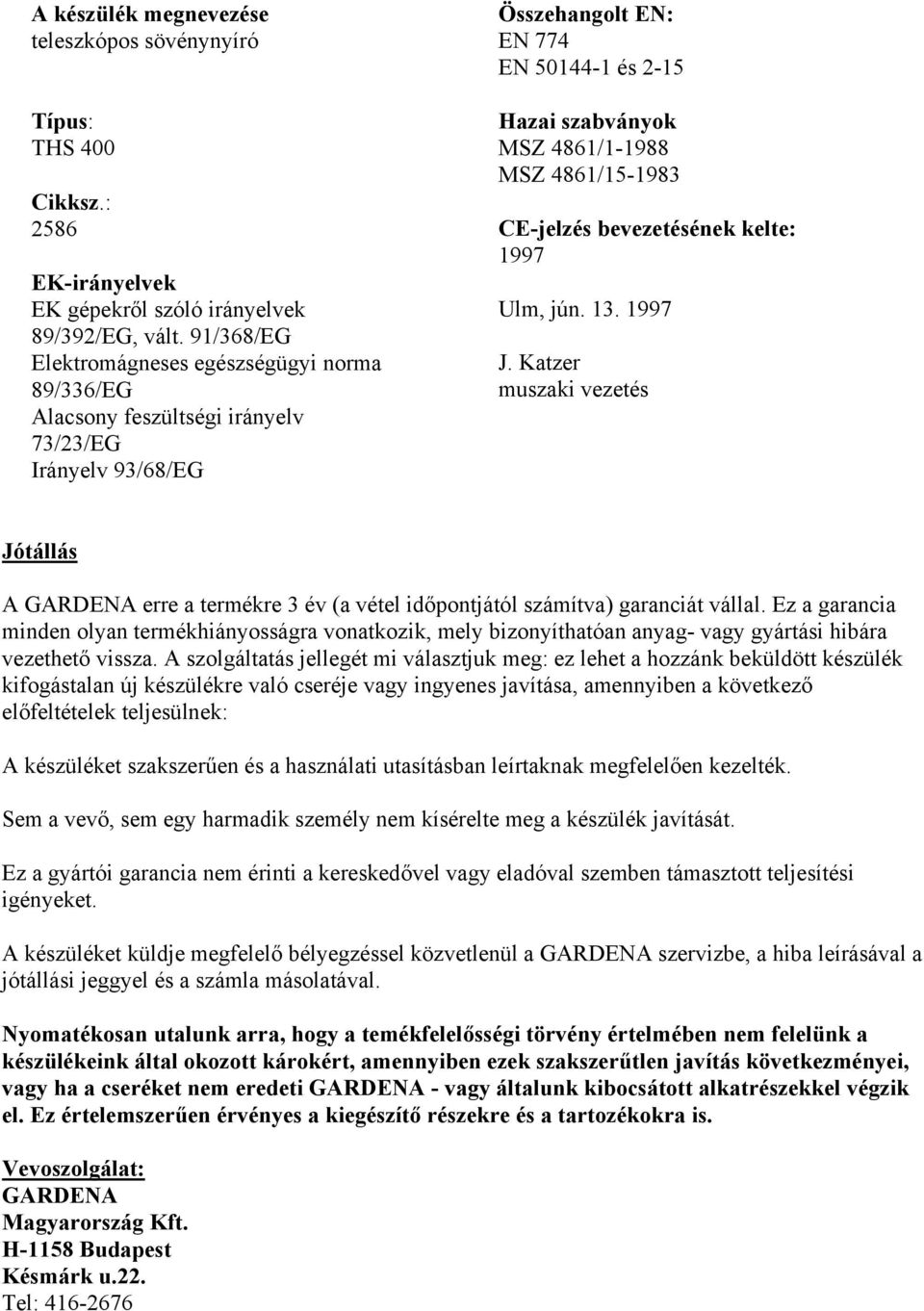

6 A készülék megnevezése teleszkópos sövénynyíró Típus: THS 400 Cikksz.: 2586 EK-irányelvek EK gépekről szóló irányelvek 89/392/EG, vált. 91/368/EG Elektromágneses egészségügyi norma 89/336/EG Alacsony feszültségi irányelv 73/23/EG Irányelv 93/68/EG Összehangolt EN: EN 774 EN és 2-15 Hazai szabványok MSZ 4861/ MSZ 4861/ CE-jelzés bevezetésének kelte: 1997 Ulm, jún J. Katzer muszaki vezetés Jótállás A GARDENA erre a termékre 3 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. A készüléket küldje megfelelő bélyegzéssel közvetlenül a GARDENA szervizbe, a hiba leírásával a jótállási jeggyel és a számla másolatával. Nyomatékosan utalunk arra, hogy a temékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei, vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. Vevoszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel:

7 GARDENA SZERVIZEK: Jegenye Kft. Variomat Kft. (csak szivattyú) Edison Szerszám 1184 Budapest 1074 Budapest 6722 Szeged Jegenye fasor 15. Thököly út 32. Török u. 1/a Tel: (1) Tel: (1) Tel: (62) Hirschtec Kft. Nyári Kert Bt. Spirál 96 Kft Pécs 9026 Gyor 4025 Debrecen Kiskoszeg u. 5. Dózsa rkp. 7. Nyugati u Tel: (72) Tel: (96) Tel: (52) Tibor és társa Bt. Vasi Agro Center Kft Miskolc 9700 Szombathely Szilágyi D. u. 36. Pálya u. 5. Tel: (46) Tel: (94)
