1 VAU 7,5 kw Vákuumszivattyúk Kompresszorok

2 ódosítások Verzió Dátum Osztály Oldal(ak) Alap inden inden 1. kiadás Kezelési utasítás 1. kiadás, verz.: 1

3 Tartalomjegyzék 1 Általános tudnivalók Előszó Kezelési utasítás általános megjegyzések A dokumentáció jelzései Fogalmak Szerzői jogvédelem Szavatosság és jótállás EK-konformitási nyilatkozat Biztonság Általános tudnivalók Rendeltetésszerű használat A kezelési utasítás jelképei A biztonságra vonatkozó alapvető előírások Házhoz szállítás, szállítás és felállítás Felszerelési utasítások Csatlakozások A frekvencia-átalakító felszerelése és leszerelése Üzembe helyezés Kezelőirányító Kezelési tudnivalók Kezelőgomb (Encoder) Kijelző Egy opció kiválasztása enüfa áttekintés űködési módok araméterezés Alkalmazási példák Külső potenciométer csatlakoztatása az 1. analógbemenethez (vagy külső vezérlőfeszültség; 0 10 V) Külső potenciométer csatlakoztatása a 2. analógbemenethez (vagy külső vezérlőfeszültség; 0 10 V) Érzékelő csatlakoztatása a feszültségkimenethez Érzékelő csatlakoztatása az áramkimenethez Érzékelő csatlakoztatása a feszültségkimenethez és külső potenciométerhez Érzékelő csatlakoztatása az áramkimenethez és külső potenciométerhez aster/slave Készülékek összekapcsolása aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával a feszültségkimenethez aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával az áramkimenethez...41 Kezelési utasítás 1. kiadás, verz.: 1

4 6 Üzemzavarjelzések Figyelmeztető üzenetek Hibaüzenetek Szerviz- és javítási tudnivalók űszaki adatok Beállítás módosítások a frekvencia-átalakítón...49 Kezelési utasítás 4 1. kiadás, verz.: 1

5 Ábrák Ábrák egnevezés Oldal 1. ábra Kapocsdoboz nyitása ábra Kapocskiosztás ábra Kábelátvezetések ábra Kapocsdobozfedél leszerelése ábra Hálózati- és jelvezetékek kiszerelése ábra Frekvencia-átalakító leszerelése ábra Kapocsdobozfedél levétele ábra otor-kapocssor felnyitása ábra Frekvencia-átalakító felszerelése ábra otor és hidegvezető csatlakoztatása ábra Hálózati- és jelvezetékek bekötése ábra Kezelőegység ábra Kijelző ábra enüfa 1. rész ábra enüfa 2. rész ábra enüfa 3. rész ábra enüfa 4. rész ábra enüfa 5. rész ábra RS 232/RS 485 interfész konverter ábra Külső potenciométer csatlakoztatása az 1. analógbemenethez ábra Külső potenciométer csatlakoztatása a 2. analógbemenethez ábra Érzékelő csatlakoztatása a feszültségkimenethez ábra Érzékelő csatlakoztatási vázlata az áramkimenethez ábra Érzékelő csatlakoztatási vázlata a feszültségkimenethez és egy potenciométerhez ábra Érzékelő csatlakoztatása az áramkimenethez és külső potenciométerhez ábra aster/slave Készülékek összekapcsolása ábra aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával a feszültségkimenethez ábra aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával az áramkimenethez ábra éldául Figyelmeztető üzenet ábra éldául Figyelmeztető üzenet ábra éretek...48 Kezelési utasítás 5 1. kiadás, verz.: 1

6 1 Általános tudnivalók 1.1 Előszó Köszönjük belénk vetett bizalmát, és örülünk, hogy Ön a Gebr. Becker GmbH cég frekvenciaátalakítóját választotta. A BECKER céget gépgyárként alapították 1885-ben a törzshelyén Wuppertal-ban. anapság vállalatunknak 550 munkatársa van világszerte. A Gebr. Becker GmbH vállalat hosszú évek óta gyárt vákuumszivattyúkat és kompresszorokat, és ez idő alatt kellően nagy tapasztalatra Know How tett szert az ipari sűrítettlevegős- és vákuumrendszerek ellátásának területén. A VARIAIR termékek által megvalósított különleges BECKER-TECHNOLÓGIA jóvoltából lehetségessé vált a minőség- a rugalmasság- és a teljesítmény növelése, az energiafogyasztás ezzel párhuzamos csökkentésével. A VARIAIR új teljesítménynövelő eleme az Ön gépeinek és készülékeinek. VARIAIR szivattyúkkal és kompresszorokkal, nem csakmódosítani lehet bármely termelési folyamat teljesítményértékeit, hanem azokat állandó szinten is lehet tartani. A VARIAIR kiszélesíti a kompresszor teljesítménytartományát, és egy teljesítményt jelző mezőn belül bármely pontra ráállítható. Ezzel egyidejűleg a BECKER szoftver gondoskodik a teljesítmény behatárolásáról, hogy így biztosítsa a kompresszor védettségét. Így nincs szükség mechanikus szelepekre, és az azokkal járó teljesítményveszteség megszűnik. Ezenkívül, ez lehetővé teszi az állandóan változó üzemértékekhez való automatikus hozzáállítást, hogy csak annyi energia fogyjon, amennyire ténylegesen szükség van. A digitális szabályozás egy arra kijelölt interfésszel teszi lehetővé a távirányítást és a felügyeletet. A VARIAIR termékek által biztosított digitális Airflow (légáramlás), a papír- a nyomda- a fa- vagy az általános iparban a levegőáramoltatás hatványos javításáról gondoskodik. Ezzel a kezelési utasítással szeretnénk az üzemeltetőnek hasznos utasításokat adni a frekvenciaátalakító rendeltetésszerű és biztos kezeléséhez és karbantartásához. inden olyan személy, akit az üzemeltető a frekvencia-átalakító kezelésével, gondozásával vagy karbantartásával bíz meg, köteles előtte a Kezelési utasítást, annak különösen az egyes fejezetekhez és részekhez tartozó Biztonsági utasításait és Biztonsági tudnivalóit elolvasni és megérteni. 1.2 Kezelési utasítás általános megjegyzések Ez a kezelési utasítás a kezelő- és karbantartó személyzet informálására szolgál. A Kezelési utasítás a frekvencia-átalakító biztonságos és szakszerű alkalmazását és az emberi sérülések valamint a gépben keletkezett károk elkerülését hívatott szolgálni. Ennek előfeltétele, hogy ezek a személyek megértették a frekvencia-átalakító működését. Ezen túlmenően, különösen fontos az üzemeltetéshez és a hibaelhárításhoz szükséges biztonsági intézkedések ismerete. Ezért különösen nagy figyelmet kell fordítani a jelen Kezelési utasítás Biztonság c. fejezetének. Kezelési hibák elkerülése és a gyors hibaelhárítás biztosítása érdekében, gondoskodni kell arról, hogy a Kezelési utasítás mindig a kezelőszemélyzet rendelkezésére álljon. A VARIAIR termékek üzemeltetése közben minden esetben be kell tartani a balesetvédelmi előírásokat és az általános biztonsági rendelkezéseket. A fontosabb tudnivalókat, mint pl. biztonságtechnikai utasítások ennek megfelelő jelképek jelzik. Kezelési utasítás 6 1. kiadás, verz.: 1

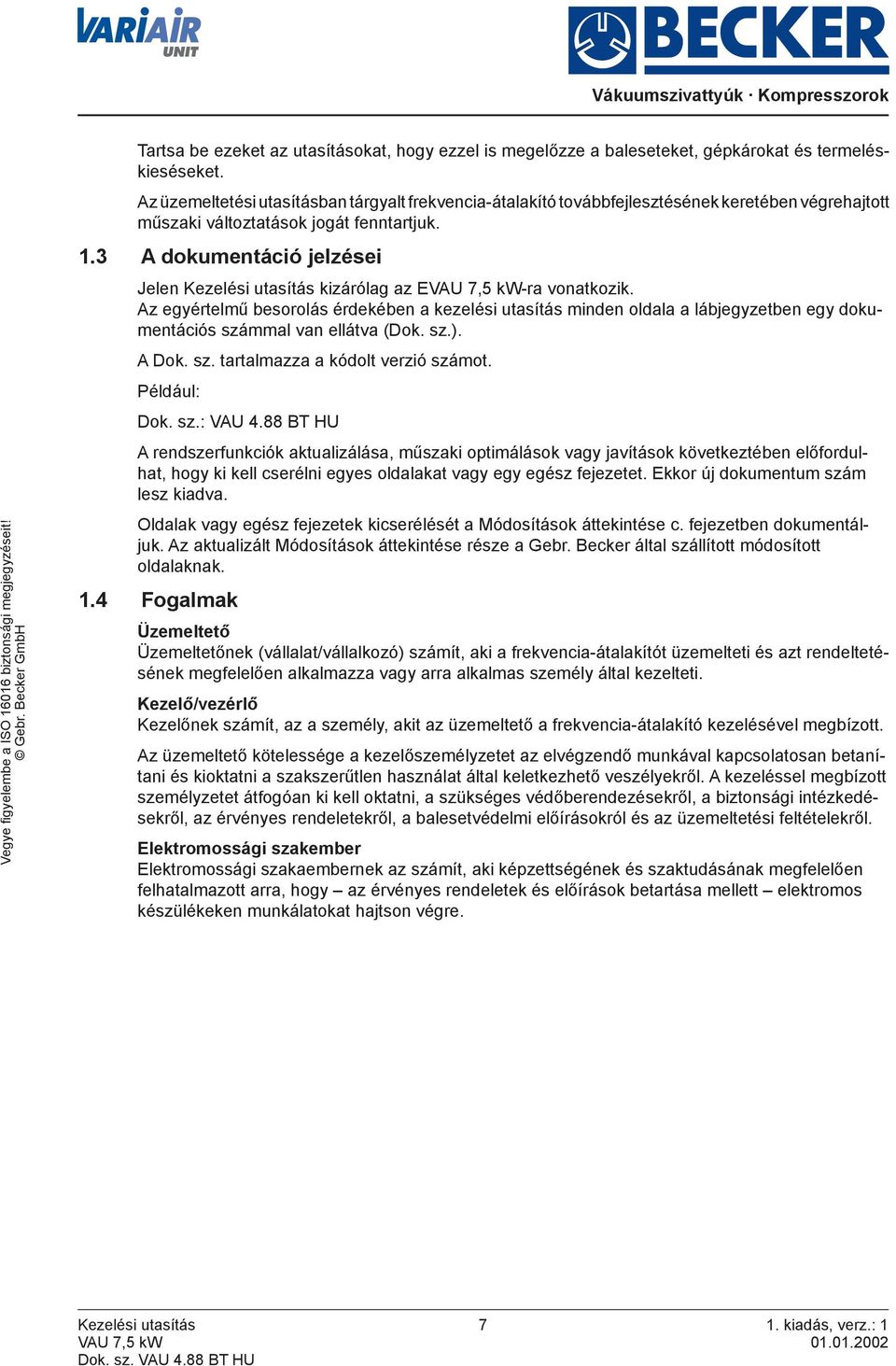

7 Tartsa be ezeket az utasításokat, hogy ezzel is megelőzze a baleseteket, gépkárokat és termeléskieséseket. Az üzemeltetési utasításban tárgyalt frekvencia-átalakító továbbfejlesztésének keretében végrehajtott műszaki változtatások jogát fenntartjuk. 1.3 A dokumentáció jelzései Jelen Kezelési utasítás kizárólag az EVAU 7,5 kw-ra vonatkozik. Az egyértelmű besorolás érdekében a kezelési utasítás minden oldala a lábjegyzetben egy dokumentációs számmal van ellátva (Dok. sz.). A Dok. sz. tartalmazza a kódolt verzió számot. éldául: Dok. sz.: VAU 4.88 BT HU A rendszerfunkciók aktualizálása, műszaki optimálások vagy javítások következtében előfordulhat, hogy ki kell cserélni egyes oldalakat vagy egy egész fejezetet. Ekkor új dokumentum szám lesz kiadva. Oldalak vagy egész fejezetek kicserélését a ódosítások áttekintése c. fejezetben dokumentáljuk. Az aktualizált ódosítások áttekintése része a Gebr. Becker által szállított módosított oldalaknak. 1.4 Fogalmak Üzemeltető Üzemeltetőnek (vállalat/vállalkozó) számít, aki a frekvencia-átalakítót üzemelteti és azt rendeltetésének megfelelően alkalmazza vagy arra alkalmas személy által kezelteti. Kezelő/vezérlő Kezelőnek számít, az a személy, akit az üzemeltető a frekvencia-átalakító kezelésével megbízott. Az üzemeltető kötelessége a kezelőszemélyzetet az elvégzendő munkával kapcsolatosan betanítani és kioktatni a szakszerűtlen használat által keletkezhető veszélyekről. A kezeléssel megbízott személyzetet átfogóan ki kell oktatni, a szükséges védőberendezésekről, a biztonsági intézkedésekről, az érvényes rendeletekről, a balesetvédelmi előírásokról és az üzemeltetési feltételekről. Elektromossági szakember Elektromossági szakaembernek az számít, aki képzettségének és szaktudásának megfelelően felhatalmazott arra, hogy az érvényes rendeletek és előírások betartása mellett elektromos készülékeken munkálatokat hajtson végre. Kezelési utasítás 7 1. kiadás, verz.: 1

8 1.5 Szerzői jogvédelem Kezelje bizalmasan ezt a kezelési utasítást. Csak az arra felhatalmazott személyi kör alkalmazza. Harmadik személyre való átruházás csak a Gebr. Becker GmbH cég írásbeli hozzájárulásával engedélyezett. indegyik dokumentum szerzői jogvédelem alatt áll. A dokumentumokat még kivonatonként sem szabad egyértelmű engedélyezés nélkül továbbadni, másolni, tartalmát felhasználni vagy közölni. Ezek nem betartása büntetendő és kártérítésre kötelező. Az ipari védőjogok felhasználásának minden jogát fenntartjuk magunknak. 1.6 Szavatosság és jótállás Olvassa el figyelmesen ezt az üzemeltetési utasítást a frekvencia-átalakító üzembe helyezése előtt! A szerződésben foglalt szavatosságot a hibátlan átvétel napjától vállaljuk. Ennek feltétele a frekvencia-átalakító rendeltetésszerű alkalmazása és az előírásnak megfelelően végrehajtott karbantartás és gondozás. Garanciális igényeit a hiba megállapításakor azonnal be kell jelenteni a Gebr. Becker GmbH cégnél. A személyi és anyagi károkkal járó garanciális- és jótállási igények kizártak, ha azok a következő okok egyikére vagy több mint egyikére vezethetők vissza: a frekvencia-átalakító nem rendeltetésszerű használata nem eredeti pótalkatrészek vagy tartozékok alkalmazása a frekvencia-átalakító szakszerűtlen felszerelése, üzembe helyezése, kezelése vagy karbantartása és gondozása a frekvencia-átalakító hibás biztonsági berendezésekkel vagy nem rendeltetésszerűen felszerelt, működőképes biztonsági és védőfelszerelésekkel történő alkalmazása a Kezelési utasítás előírásainak nem betartása a frekvencia-átalakító önkényes szerkezeti átalakítása szakszerűtlenül végzett javítási munkálatok elháríthatatlan külső ok és magasabb erőhatalom (vis maior) okozta katasztrófa. 1.7 EK-konformitási nyilatkozat Ez a kezelési utasítás (Ku) tartalmazza a 89/392/EKG EK-gépekre vonatkozó irányelv 91/368/ EKG változatából származó összes előírást. A gyártó rendelkezik egy veszélyanalízissel. Továbbá figyelembe lettek véve a gyártásnál a 89/336/EEC EC-irányelv 93/31/EGK változata valamint a 73/23EEC kisfeszültségre vonatkozó irányelv. CE-jel Az EK a CE-jelet az EU irányelveknek megfelelő termékek egyszerű megjelölésére vezette be. A frekvencia-átalakítók, mint többnyire elektromos berendezések a következő EK normák hatálya alá tartoznak: EC irányelv (89/336/EEC); kisfeszültségre vonatkozó irányelve (73/23EEC) Kezelési utasítás 8 1. kiadás, verz.: 1

9 2 Biztonság 2.1 Általános tudnivalók A VAU 7,5 kw a technika legújabb ismeretei valamint a jelenleg érvényben lévő biztonságtechnikai szabályok alapján készült, és biztonságosságát a gyártó ellenőrizte. A Gebr. Becker GmbH által a készülékkel együtt szállított dokumentációkat az üzemeltetéskor figyelembe kell venni. A gyártó nem vállal felelősséget olyan károkért, amelyek helytelen kezelésre vagy a Kezelési utasítás figyelmen kívül hagyására vezethető vissza. A Gebr. Becker GmbH által végrehajtott gyári beállításokon csakis a gyártó írásbeli kifejezett engedélyével szabad módosítani. inden időben biztosítani kell, hogy a frekvencia-átalakító csak műszakilag kifogástalan állapotban, a veszélyek teljes tudatában és rendeltetésszerűen legyen üzemeltetve. 2.2 Rendeltetésszerű használat Bármilyen más, ettől eltérő üzemeltetés rendeltetésellenesnek számít! Az ebből eredő károkért az üzemeltető felel. 2.3 A kezelési utasítás jelképei A unkabiztonsági jelkép a jelen kezelési utasítás összes olyan biztonsági utasítását jelöli, amelynek a be nem tartása testi sérüléssel és életveszéllyel jár. Tartsa be nagy gonddal a munkabiztonsági utasításokat, és ezekben az esetekben rendkívül óvatosan járjon el. Ez a külön munkabiztonsági jelkép az elektromos feszültség veszélyére figyelmeztet. Az elektromos feszültség alatt álló részek étintése közvetlen halált okozhat. Az ezzel a jelképpel jelzett borításokat csak elektromossági szakember nyithatja fel előzőleges lekapcsolás után. A Figyelmeztetés jelkép a jelen kezelési utasítás összes olyan biztonsági utasítását jelöli, amelyek előírásokra, irányvonalakra vagy munkafolyamatokra utalnak, és ezeket okvetlenül be kell tartani. Ezek figyelmen kívül hagyása a frekvencia-átalakító és/vagy más gépegységek megrongálódásához, tönkretételéhez vezethet. A Tudnivalók jelkép a jelen kezelési utasítás alkalmazási javaslatait és egyéb hasznos információit jelöli. Kezelési utasítás 9 1. kiadás, verz.: 1

10 2.4 A biztonságra vonatkozó alapvető előírások A biztonsági berendezéseket nem szabad üzemen kívül helyezni! Azok a személyek, akik a reakciós készséget befolyásoló drogok, alkohol vagy gyógyszer hatása alatt állnak, nem végezhetnek a frekvencia-átalakítón semmiféle munkálatokat. Az üzemeltető köteles gondoskodni arról, hogy az átalakító kezelése és gondozása csak is jól informált, szakképzett személyzet által történjen. A frekvencia-átalakító elektromos felszerelésein csak képesített szakember végezhet munkát az elektrotechnikai előírásoknak megfelelően. Az elektromos felszerelést rendszeresen ellenőrizni kell. A hiányosságokat, mint pl. kilazult csatlakozás, megrongálódott elektromos vezetékek stb., azonnal meg kell szüntetni. Az üzemeltetőnek ajánljuk, a kezelési utasítás tartalmának tudomásul vételét a személyzet által írásban is igazoltatni. Az munkabiztonságra vonatkozó utasítások betartásával elkerülhető a személyzet és a frekvencia-átalakító veszélyeztetése. A frekvencia-átalakítót csak műszakilag kifogástalan állapotban, a rendeltetésének megfelelően, a biztonság és a veszélyek tudatában és az üzemeltetési utasítás betartása mellett szabad használni. Különösen azokat a zavarokat kell azonnal megszüntetni, amelyek befolyásolhatják a biztonságot. A kezelési utasítást az alkalmazási helyen mindig elérhető közelségben kell tárolni. A frekvencia-átalakítón nem szabad a Gebr. Becker GmbH vállalat engedélye nélkül módosításokat, átalakításokat végezni, különösen olyanokat, amelyek befolyásolhatják a biztonságot. E kezelési utasítás munkabiztonságra vonatkozó utasításai mellett az általában érvényes biztonsági- és balesetelhárítási előírásokat is figyelembe kell venni. Feltétel nélkül figyelembe kell venni a frekvencia-átalakítón, vagy annak közvetlen közelében elhelyezett összes utasítást, tudnivalót, jelképet, kezelési táblát stb. Ezeket nem szabad eltávolítani és gondoskodni kell arról, hogy mindenkor jól olvashatók legyenek. A kezelői és hibaelhárítási illetékességeket egyértelműen le kell szögezni, és be kell tartani, hogy a biztonság érdekében ne merülhessenek fel kétséges kompetenciák. Kezelési utasítás kiadás, verz.: 1

11 3 Házhoz szállítás, szállítás és felállítás 3.1 Felszerelési utasítások A felszerelés és az üzembevétel során az üzemeltető és a beszerelést végző elektromossági szakember felel a nemzeti és helyi biztonsági előírások betartásáért. éldának a VDE 0100 Erősáramú berendezések felállítása 1000 V névleges feszültségig szabvány számít. A készüléket csak képzett szakember szerelheti fel és állíthatja üzembe a VDE irányelveinek megfelelően. 3.2 Csatlakozások Biztosítani kell azt, hogy a feszültséget és áramellátást ellátó hálózat a típustáblán található adatoknak és a űszaki adatok c. fejezetnek megfelelően álljon rendelkezésre. 1. osztályú, 60 C/ 75 C-nak megfelelő 4 eres rézkábelt kell alkalmazni. A hálózati csatlakozókábelek megkövetelt és megengedett keresztmetszeteit a űszaki adatok c. fejezet tartalmazza. A hálózatra kapcsolt frekvencia-átalakítóban veszélyes feszültségek vannak. A frekvencia-átalakítón végzett bárminemű munkához a hálózatot le kell kapcsolni és véletlen bekapcsolás ellen biztosítani. Ennek az előírásnak a figyelmen kívül hagyása halálos sérülésekhez vagy súlyos anyagi károkhoz vezethet. A kapocsdoboz felnyitásához csavarja ki a 4 csavart és vegye le fedelet (lásd az 1. ábrát). 1. ábra Kapocsdoboz nyitása Kezelési utasítás kiadás, verz.: 1

12 A kapocsdobozban a következő vezetékeket kell csatlakoztatni (2. ábra): Jelvezetékek csatlakozása (ha van) ábra Kapocskiosztás V 24 V Állandó-feszültség kimenet Digital 1 1. digitális bemenet Start/ Digital 2 2. digitális bemenet Stop funkció Digital 3 Analog out RS 485 A RS 485 B 3. digitális bemenet Analógkimenet, 0 10 V Szeriális csatlakozás, A vezeték Szeriális csatlakozás, B vezeték -10 V 10 V 2. analógkimenet, V 0 10 V 1. analógkimenet, 0 10 V/2 10 V 0 20 ma/4 20 ma +10 V 10 V Állandó-feszültség bemenet GND GYZJ GYÜJ Hálózati csatlakozás L1 L3 és E Föld potenciál Gyűjtő zavarjelzés Gyűjtő üzemjelentés Hidegvezető csatlakozás a motor termikus felügyeletéhez otor csatlakozás otortekercselések csatlakoztatása Földelő csatlakozás Kezelési utasítás kiadás, verz.: 1

13 mbar 3 m /h A csatlakozóvezetékeket egymástól elkülönítve kell átvezetni (3. ábra): C ID int Jelvezeték átvezetése 1 Hálózatkábel átvezetése otorkábel hidegkábellel együtt átvezetése otorkábel hidegkábellel együtt átvezetése ábra Kábelátvezetések ivel a levezetőáram meghaladhatja 3,5 ma-t, ezért a frekvencia-átalakítót mindig a nemzeti és helyi előírásoknak megfelelően földelni kell. Legalább 10 mm²-es kábel-keresztmetszetre van szükség, vagy gondoskodni kell 2 egymástól különállóan rákötött földelő vezetékről. Kezelési utasítás kiadás, verz.: 1

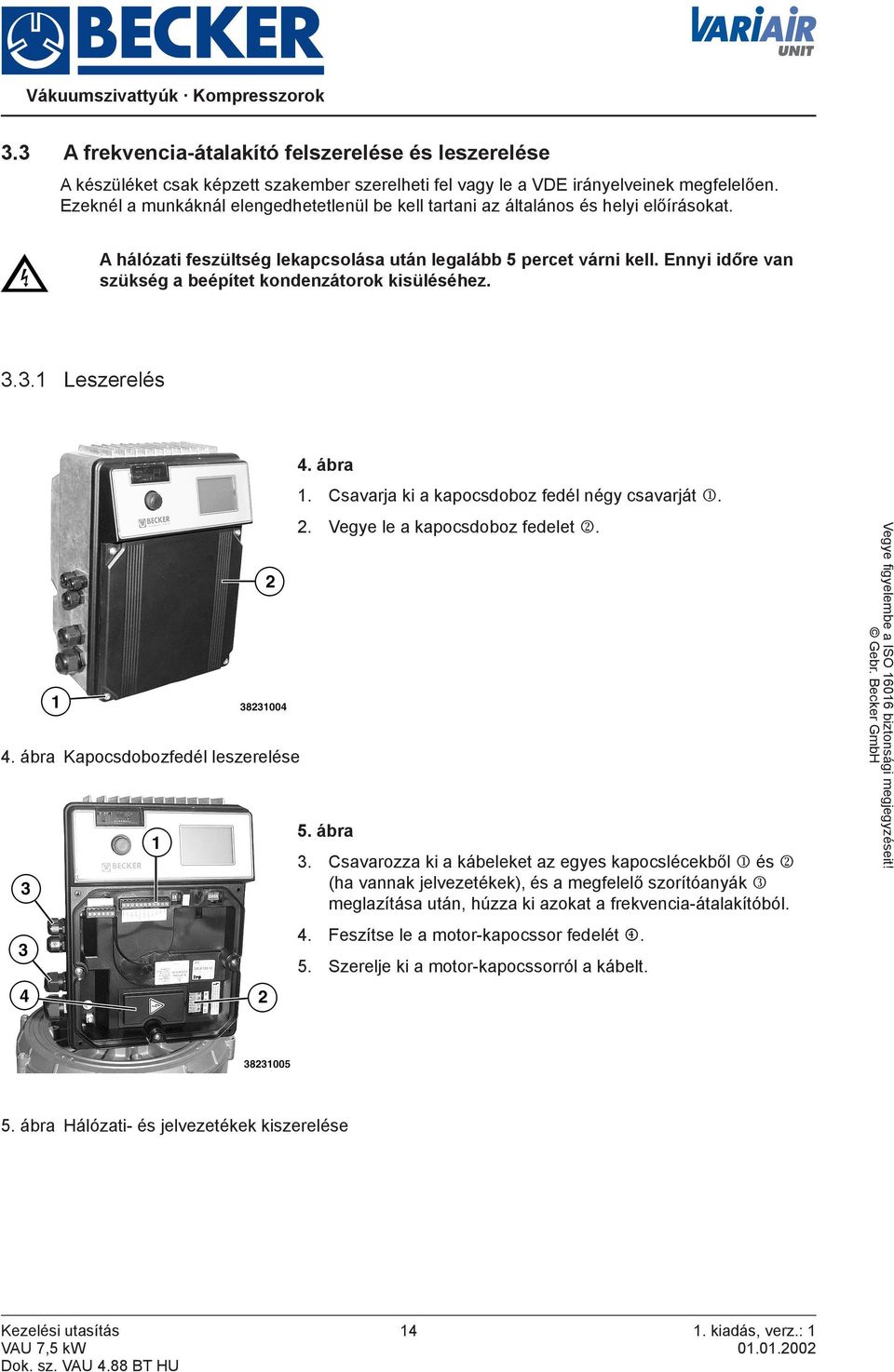

14 3.3 A frekvencia-átalakító felszerelése és leszerelése A készüléket csak képzett szakember szerelheti fel vagy le a VDE irányelveinek megfelelően. Ezeknél a munkáknál elengedhetetlenül be kell tartani az általános és helyi előírásokat. A hálózati feszültség lekapcsolása után legalább 5 percet várni kell. Ennyi időre van szükség a beépítet kondenzátorok kisüléséhez Leszerelés 4. ábra Kapocsdobozfedél leszerelése 4. ábra 1. Csavarja ki a kapocsdoboz fedél négy csavarját. 2. Vegye le a kapocsdoboz fedelet. 5. ábra 3. Csavarozza ki a kábeleket az egyes kapocslécekből és (ha vannak jelvezetékek) és a megfelelő szorítóanyák meglazítása után, húzza ki azokat a frekvencia-átalakítóból. 4. Feszítse le a motor-kapocssor fedelét. 5. Szerelje ki a motor-kapocssorról a kábelt. 5. ábra Hálózati- és jelvezetékek kiszerelése Kezelési utasítás kiadás, verz.: 1

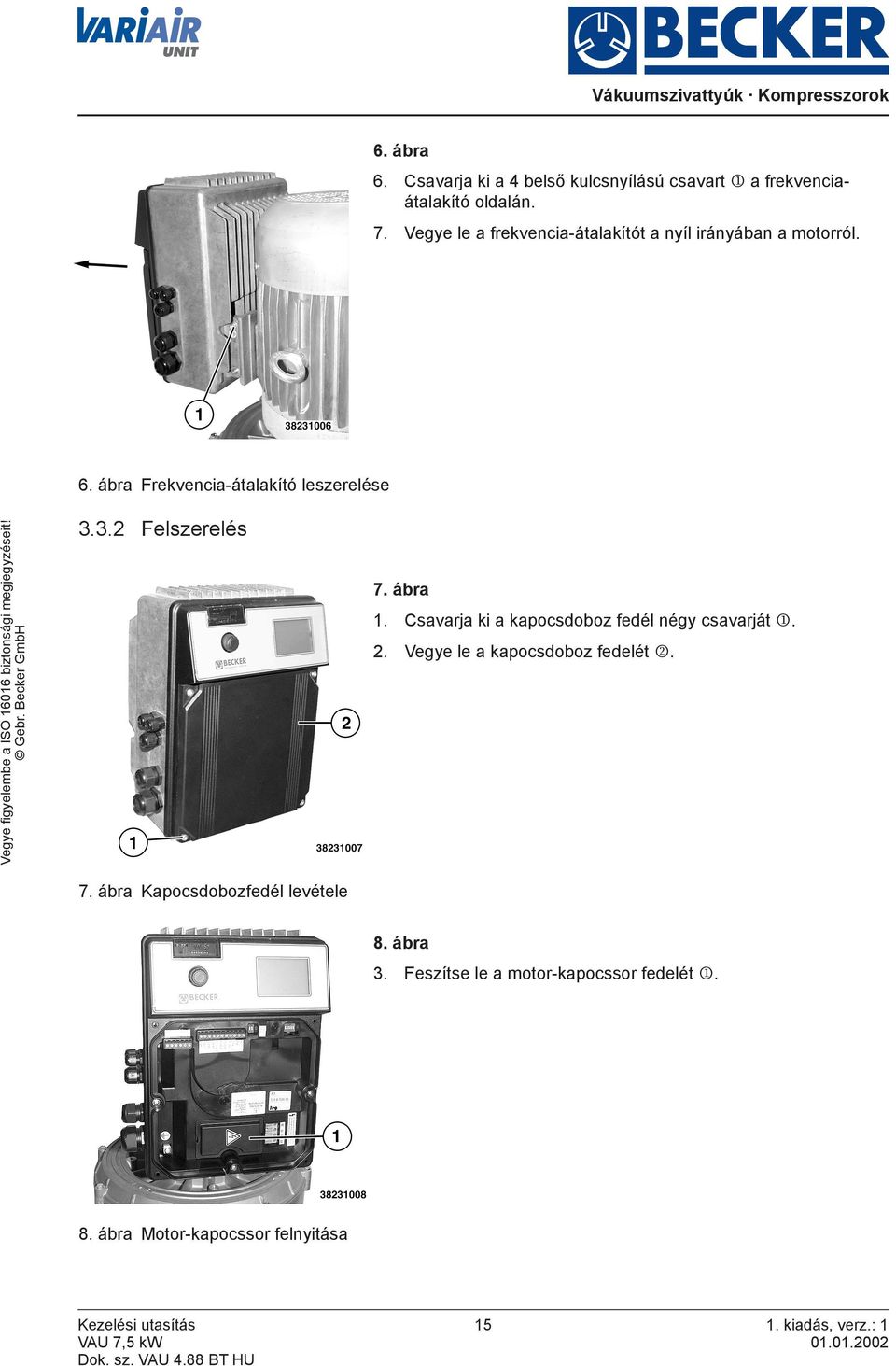

15 6. ábra 6. Csavarja ki a 4 belső kulcsnyílású csavart a frekvenciaátalakító oldalán. 7. Vegye le a frekvencia-átalakítót a nyíl irányában a motorról. 6. ábra Frekvencia-átalakító leszerelése Felszerelés 7. ábra 1. Csavarja ki a kapocsdoboz fedél négy csavarját. 2. Vegye le a kapocsdoboz fedelét. 7. ábra Kapocsdobozfedél levétele 8. ábra 3. Feszítse le a motor-kapocssor fedelét. 8. ábra otor-kapocssor felnyitása Kezelési utasítás kiadás, verz.: 1

16 9. ábra 4. Helyezze fel a frekvencia-átalakítót a nyíl irányában a motorra. Ehhez vezesse a motor csatlakoztató kábeleket a megfelelő kábelnyílásokon keresztül a frekvencia-átalakítóba (lásd a 10. ábrát ). 5. Rögzítse a frekvencia-átalakítót a négy belső kulcsnyílású csavarral a motorhoz. eghúzási forgónyomatékok: 2,5 3 Nm 9. ábra Frekvencia-átalakító felszerelése ábra 6. Csatlakoztassa a motor kábelét a kapocsmegnevezésnek megfelelően a motor-kapocssorhoz. 7. Csatlakoztassa a hidegvezetőt a kapoccsal. 10. ábra otor és hidegvezető csatlakoztatása Kezelési utasítás kiadás, verz.: 1

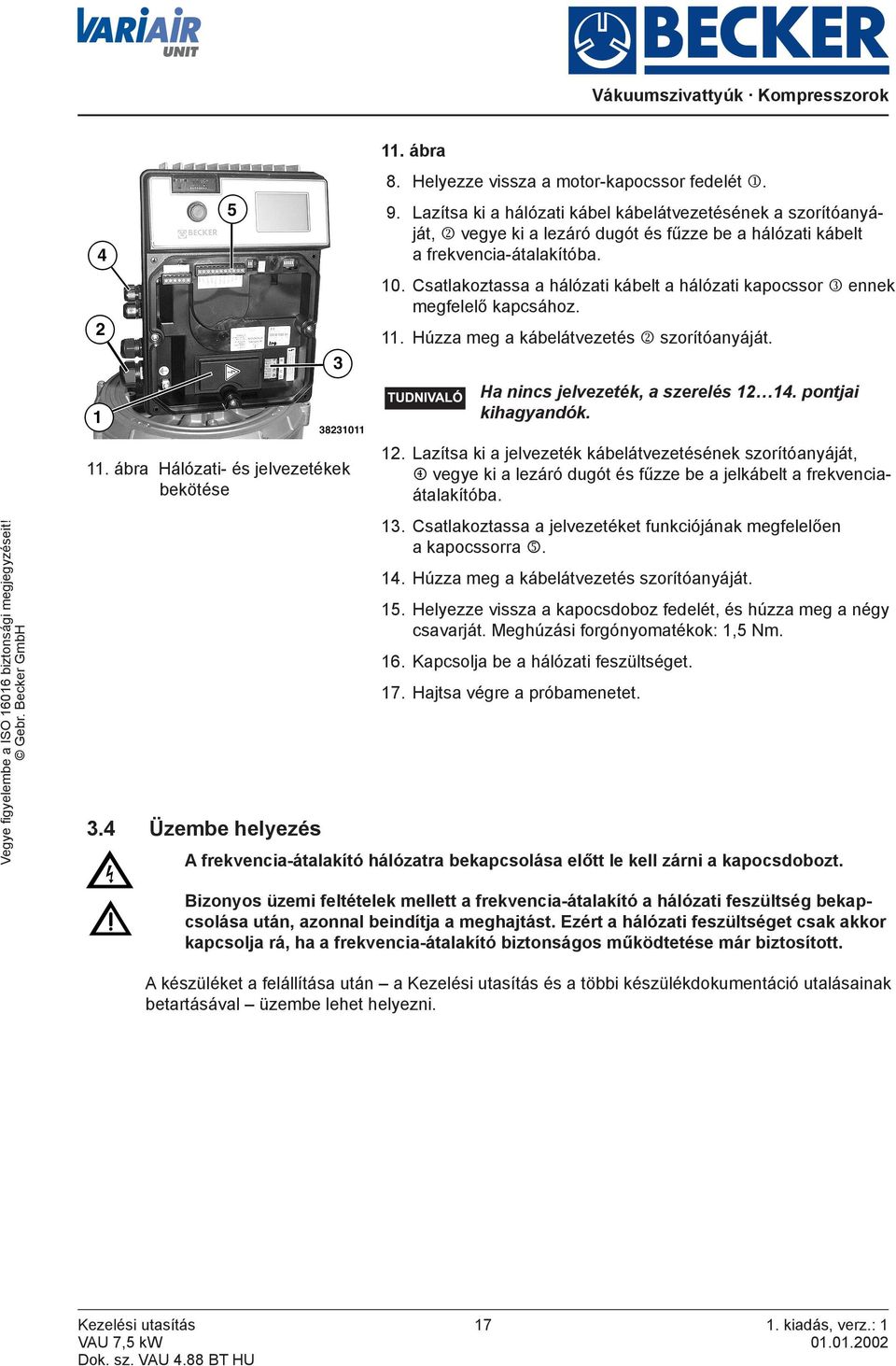

17 11. ábra 8. Helyezze vissza a motor-kapocssor fedelét. 9. Lazítsa ki a hálózati kábel kábelátvezetésének a szorítóanyáját, vegye ki a lezáró dugót és fűzze be a hálózati kábelt a frekvencia-átalakítóba. 10. Csatlakoztassa a hálózati kábelt a hálózati kapocssor ennek megfelelő kapcsához. 11. Húzza meg a kábelátvezetés szorítóanyáját. Ha nincs jelvezeték, a szerelés pontjai kihagyandók. 11. ábra Hálózati- és jelvezetékek bekötése 3.4 Üzembe helyezés 12. Lazítsa ki a jelvezeték kábelátvezetésének szorítóanyáját, vegye ki a lezáró dugót és fűzze be a jelkábelt a frekvenciaátalakítóba. 13. Csatlakoztassa a jelvezetéket funkciójának megfelelően a kapocssorra. 14. Húzza meg a kábelátvezetés szorítóanyáját. 15. Helyezze vissza a kapocsdoboz fedelét, és húzza meg a négy csavarját. eghúzási forgónyomatékok: 1,5 Nm. 16. Kapcsolja be a hálózati feszültséget. 17. Hajtsa végre a próbamenetet. A frekvencia-átalakító hálózatra bekapcsolása előtt le kell zárni a kapocsdobozt. Bizonyos üzemi feltételek mellett a frekvencia-átalakító a hálózati feszültség bekapcsolása után, azonnal beindítja a meghajtást. Ezért a hálózati feszültséget csak akkor kapcsolja rá, ha a frekvencia-átalakító biztonságos működtetése már biztosított. A készüléket a felállítása után a Kezelési utasítás és a többi készülékdokumentáció utalásainak betartásával üzembe lehet helyezni. Kezelési utasítás kiadás, verz.: 1

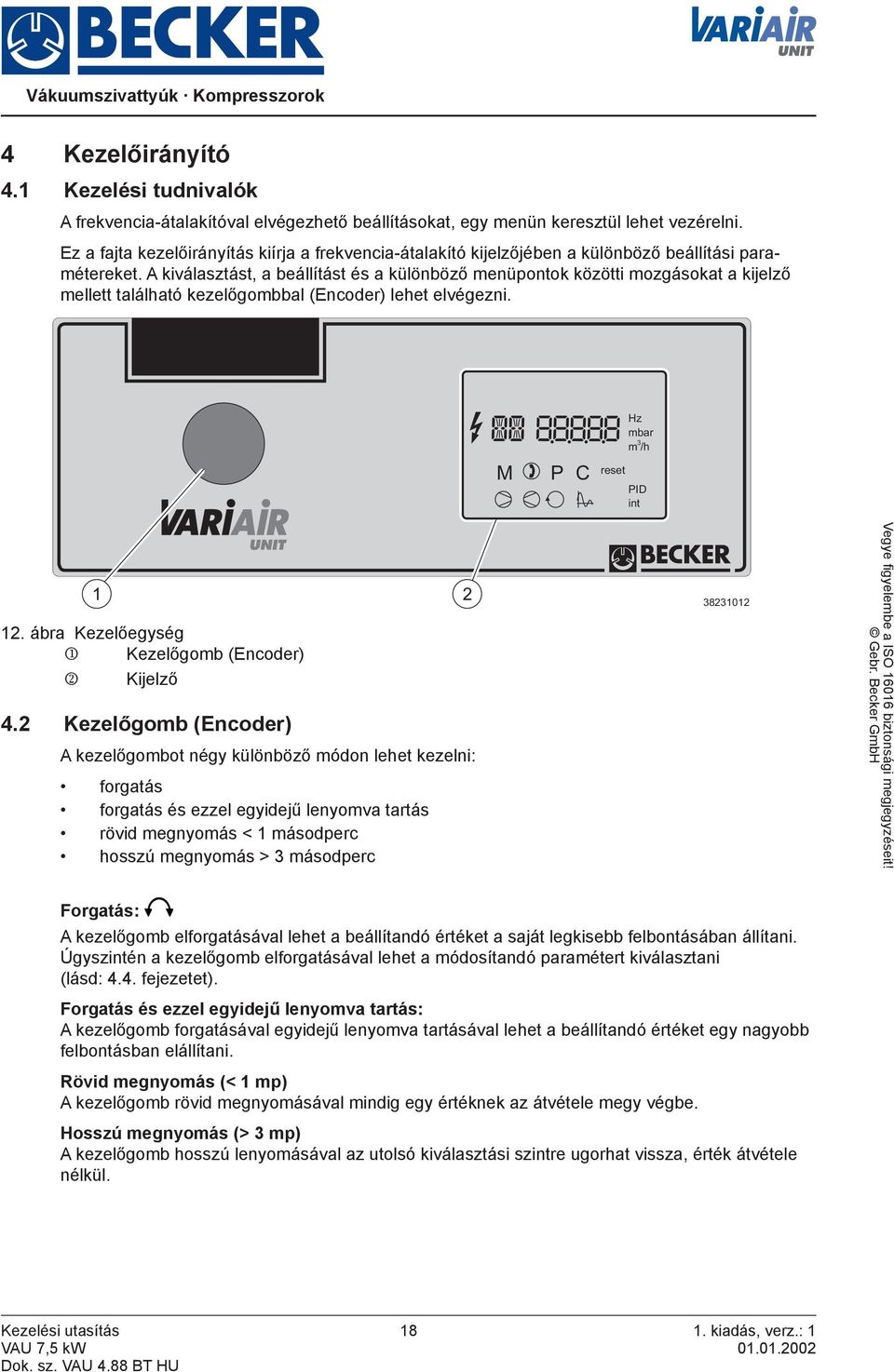

18 4 Kezelőirányító 4.1 Kezelési tudnivalók A frekvencia-átalakítóval elvégezhető beállításokat, egy menün keresztül lehet vezérelni. Ez a fajta kezelőirányítás kiírja a frekvencia-átalakító kijelzőjében a különböző beállítási paramétereket. A kiválasztást, a beállítást és a különböző menüpontok közötti mozgásokat a kijelző mellett található kezelőgombbal (Encoder) lehet elvégezni. C mbar 3 m /h ID int ábra Kezelőegység Kezelőgomb (Encoder) Kijelző 4.2 Kezelőgomb (Encoder) A kezelőgombot négy különböző módon lehet kezelni: forgatás forgatás és ezzel egyidejű lenyomva tartás rövid megnyomás < 1 másodperc hosszú megnyomás > 3 másodperc Forgatás: A kezelőgomb elforgatásával lehet a beállítandó értéket a saját legkisebb felbontásában állítani. Úgyszintén a kezelőgomb elforgatásával lehet a módosítandó paramétert kiválasztani (lásd: 4.4. fejezetet). Forgatás és ezzel egyidejű lenyomva tartás: A kezelőgomb forgatásával egyidejű lenyomva tartásával lehet a beállítandó értéket egy nagyobb felbontásban elállítani. Rövid megnyomás (< 1 mp) A kezelőgomb rövid megnyomásával mindig egy értéknek az átvétele megy végbe. Hosszú megnyomás (> 3 mp) A kezelőgomb hosszú lenyomásával az utolsó kiválasztási szintre ugorhat vissza, érték átvétele nélkül. Kezelési utasítás kiadás, verz.: 1

19 4.3 Kijelző A kijelző a paraméterek üzemmódjának, az üzemállapotoknak és az esetleg fellépő zavaroknak a kijelzésére szolgál mbar 3 m /h C ID int ábra Kijelző A 13. ábra mutatja a kijelzőn alkalmazott összes rövidítést és jelképet. Betűkijelzés Számkijelzés Egység-kijelzés Üzemmód kijelzés A kiválasztott funkciócsoport kijelzése Zavar kijelzés Általános tudnivalók A kiválasztható objektum mindig villog. Ha a kijelző bal oldalán a betűkijelzés villog, akkor a kezelőgomb elforgatásával lehet egy kiválasztást elvégezni. Ha a kijelző jobb oldalán a számkijelzés villog, akkor a kezelőgomb elforgatásával a kijelzett értéket lehet módosítani. A következő táblázatokban találhatók az összes kijelzett objektum magyarázatai. Kezelési utasítás kiadás, verz.: 1

20 A kijelző jelmagyarázata Üzemmód Nyomás Vákuum C mbar m 3 /h ID int Kommunikáció USS cím Előírt érték forrás Encoder 1. analóg C mbar m 3 /h ID int analóg RS 485 Analógbemenet 1. analóg 2. analóg Kezelési utasítás 0 1. kiadás, verz.: 1

21 araméterek inimális frekvencia aximális frekvencia inimális nyomás aximális nyomás Felfutási rámpa Beállítási tartomány (ventilátortípustól függ) (ventilátortípustól függ) mbar (ventilátortípustól függ) mbar (ventilátortípustól függ) 0 50 /s (ventilátortípustól függ) Vákuumszivattyúk Kompresszorok Lefutó rámpa Áramhatár fent Áramhatár lent ax. külső jel in. külső jel 1. analóg 0 50 /s (ventilátortípustól függ) 0 25 A 0 25 A mbar (érzékelő-típustól függ) mbar (érzékelő-típustól függ) 0 10 V 4 20 ma 2 10 V 2 20 ma C mbar m 3 /h ID int Kezelési utasítás 1 1. kiadás, verz.: 1

22 C Szabályozó Fordulatszám-beállítás üzemmód mbar m 3 /h int Szabályozó általánosan Belső szabályozás C ID int mbar m 3 /h p = állandó szabályozás V = állandó szabályozás ID Szabályozás ID szabályozóval (külső érzékelő) KR Tv Tn RESET mbar m 3 /h C ID int Kezelési utasítás 1. kiadás, verz.: 1

23 Kijelzési mód Előírt érték Valós fordulatszám mbar m 3 /h Üzemórák C ID int Külső tényl. érték Zavar; hiba-(készülékleállás) Zavar; figyelmeztetés Billenés elleni védelem Hőmérséklet elleni védelem egállítható felfutási rámpa C mbar m 3 /h ID int Kezelési utasítás 1. kiadás, verz.: 1

24 4.4 Egy opció kiválasztása A kezelőgomb elforgatásával lehet egy másik opciót választani úgy, hogy a gomb minden 5 racsni után egy opcióval továbbkapcsol. Ha elérte egy kiválasztó menü utolsó opcióját, akkor következőként újból a lista első menüje lesz kapcsolva. Rövid megnyomás (< 1 mp) A kezelőgomb rövid megnyomása mindig egy érték átvételét ill. egy kiválasztást eredményez. Hosszú megnyomás (> 3 mp) A kezelőgomb hosszú lenyomása az utolsó kiválasztási szintre történő visszaugrást eredményezi, érték átvétele nélkül. Kijelzési módba váltás A kezelőgomb rövid megnyomásával a kezelő módba juthat. A kezelő módba való váltáskor az aktuális előírt érték lefagy. Kijelző módban nem lehet az előírt értéket módosítani. Kiválasztó módba váltás A kiválasztó módba átváltani csak a készülék álló állapotában lehet. Normál üzemmódban a kezelőgomb hosszan tartó lenyomásával válthat a kiválasztó módba. Kezelési utasítás 4 1. kiadás, verz.: 1

25 4.5 enüfa áttekintés Normál üzemmód A kiválasztáshoz Kiválasztás kijelzés Kiválasztó mód Kiválasztás kijelzés A kiválasztáshoz Előírt érték (D) Valós fordulatszám (DN) Üzemórák (DH) Külső valós érték (D ) A kiválasztáshoz Üzemmód () Kommunikáció ( ) araméterek () Szabályozó (C) Reset () Kiválasztó mód C Kiválasztó mód A kiválasztáshoz Üzemmód () Kommunikáció ( ) araméterek () Szabályozó (C) Reset () Üzemmód () A kiválasztáshoz Nyomás Vákuum Kommunikáció ( ) A kiválasztáshoz USS cím (ID) Előírt érték forrás (S) Analógbemenet (A) USS cím (ID) A kiválasztáshoz ID Előírt érték forrás (S) A kiválasztáshoz Encoder (EC) 1. analóg (A1) 2. analóg (A2) RS485 (485) C Analógbemenet (A) A kiválasztáshoz 1. analóg (A1) 2. analóg (A2) Kiválasztó mód Jelmagyarázat: A kezelőgomb forgatása A kezelőgomb rövid (< 1 mp) vagy hosszú (> 3 mp) megnyomása ábra enüfa 1. rész Kezelési utasítás 5 1. kiadás, verz.: 1

26 Kiválasztó mód Kiválasztó mód A kiválasztáshoz Üzemmód () Kommunikáció ( ) araméterek () Szabályozó (C) Reset () araméterek () A kiválasztáshoz Frekvencia minimum Frekvencia maximum Nyomás minimum Nyomás maximum Felfutó rámpa Lefutó rámpa Áramhatár fent Áramhatár lent Külső maximum Külső minimum 1. analóg C C Frekvencia minimum (F ) Frekvencia maximum (F ) Frekvencia minimum (F ) A beállításhoz Értéktartomány Frekvencia maximum (F ) A beállításhoz Értéktartomány Kiválasztó mód araméterek 1. analóg Külső minimum Külső maximum Áramhatár fent Áramhatár lent Lefutó rámpa Felfutó rámpa Nyomás maximum Nyomás minimum ( ) Nyomás minimum ( ) A beállításhoz Értéktartomány Jelmagyarázat: A kezelőgomb forgatása A kezelőgomb rövid (< 1 mp) vagy hosszú (> 3 mp) megnyomása ábra enüfa 2. rész Kezelési utasítás kiadás, verz.: 1

27 Kiválasztó mód araméterek 1. analóg Külső minimum Külső maximum Áramhatár fent Áramhatár lent Lefutó rámpa Felfutó rámpa Nyomás maximum Nyomás maximum ( ) Nyomás maximum ( ) A beállításhoz Felfutó rámpa (R ) Felfutó rámpa (R ) A beállításhoz 0 50 Lefutó rámpa (R ) Áramhatár lent ( ) Lefutó rámpa (R ) A beállításhoz 0 50 Áramhatár lent ( ) A beállításhoz 0 25 A Kiválasztó mód araméterek 1. analóg Külső minimum Külső maximum Áramhatár fent ( ) Áramhatár fent ( ) A beállításhoz 0 25 A Jelmagyarázat: A kezelőgomb forgatása A kezelőgomb rövid (< 1 mp) vagy hosszú (> 3 mp) megnyomása ábra enüfa 3. rész Kezelési utasítás 7 1. kiadás, verz.: 1

28 Kiválasztó mód araméterek 1. analóg Külső minimum Külső maximum Külső maximum (E ) Külső maximum (E ) A beállításhoz Külső minimum (E ) Külső minimum (E ) A beállításhoz Kiválasztó mód A kiválasztáshoz Üzemmód () Kommunikáció ( ) araméterek () Szabályozó (C) Reset () 1. analóg (A1) Szabályozó (C) A kiválasztáshoz Fordulatszám-beállítás üzemmód Belső szabályozó ID szabályozó 1. analóg (A1) A kiválasztáshoz 0 10 (V) 4 20 (ma) 2 10 (V) 0 20 (ma) Fordulatszám-beállítás üzemmód ( ) A kiválasztáshoz Fordulatszámbeállítás üzemmód Kiválasztó mód C C ID int C ID int Jelmagyarázat: A kezelőgomb forgatása A kezelőgomb rövid (< 1 mp) vagy hosszú (> 3 mp) megnyomása Szabályozó Belső szabályozó ID szabályozó ábra enüfa 4. rész Kezelési utasítás 8 1. kiadás, verz.: 1

29 Kiválasztó mód Szabályozó Belső szabályozó ID szabályozó KR A kiválasztáshoz KR érték KR A beállításhoz Értéktartomány C ID C ID ID szabályozó ( A kiválasztáshoz KR Tv Tn ID) Tv A kiválasztáshoz Tv érték Tv A beállításhoz Értéktartomány Belső szabályozó ( A kiválasztáshoz mbar 3 m /h C ID int C Kiválasztó mód A kiválasztáshoz Üzemmód () Kommunikáció ( ) araméterek () Szabályozó (C) Reset () int) mbar 3 m /h ID int C Tn A kiválasztáshoz Tn érték C Reset () ID ID Tn C A beállításhoz Értéktartomány C ID ID C Jelmagyarázat: A kezelőgomb forgatása A kezelőgomb rövid (< 1 mp) vagy hosszú (> 3 mp) megnyomása ábra enüfa 5. rész Kezelési utasítás 9 1. kiadás, verz.: 1

30 4.6 űködési módok A frekvencia-átalakítót három különböző módon lehet működtetni. Fordulatszám-beállítás üzemmód Érzékelő nélküli szabályozás Érzékelővel vezérelt szabályozás Fordulatszám-beállítás üzemmód A Fordulatszám-beállítás üzemmódban a fordulatszám közvetlenül lesz megadva. Ennek megadása történhet igény szerint, a kezelőgombbal, vagy egy külső vezérlőjel forrás által. A maximális fordulatszám gyárilag van az alkalmazott ventilátortípusnak megfelelően beállítva. Ezt nem szabad a gyári beállítástól magasabbra állítani Érzékelő nélküli szabályozás Az érzékelő nélküli szabályozás a nyomás vagy más alkalmazásspecifikus szabályozó-érték szabályozására szolgál. A szabályozás egy, a frekvencia-átalakítóban rögzített modell alapján történik. A ventilátortípushoz kialakított különböző jelleggörbék vannak gyárilag programozva Érzékelővel vezérelt szabályozás Az érzékelővel vezérelt szabályozás a nyomás vagy más alkalmazásspecifikus szabályozóérték szabályozására szolgál. A szabályozás egy külső érzékelő által történik. Az érzékelő rákapcsolását az 5. fejezet tárgyalja. A ID-szabályozó szabályozó-paraméterei állíthatóak. Kezelési utasítás 0 1. kiadás, verz.: 1

31 4.7 araméterezés Eljárásmód az egyes paraméterek módosításához ielőtt egy beállítást módosítana, ajánlott A frekvencia-átalakító beállításainak módosítása táblázat (lásd a 9. fejezetet) kitöltéséről gondoskodni. Ez elengedhetetlen úgy, a végrehajtott módosítások teljes dokumentálásának biztosításához, mint a beállítás megkönnyítéséhez, ha több módosítást is kíván végrehajtani. A frekvencia-átalakító beállítását a következő példa szerint módosíthatja: Kívánt beállítás-módosítás: inimális frekvencia 1. Váltson a kezelőgomb hosszan tartó lenyomásával a kiválasztó módba. 2. Forgassa el a kezelőgombot addig, míg a kijelzés villog. 3. Nyugtázza a kezelőgomb rövid megnyomásával a kiválasztást. A Betűkijelzésben most villog egy paraméter kiválasztó-jelképe. 4. Adott esetben válassza ki a kezelőgomb forgatásával a kívánt paramétert. 5. Nyugtázza a kezelőgomb rövid megnyomásával a kiválasztást. A Számkijelzőben most villog a beállított aktuális érték. 6. ódosítsa a kijelzett értéket a kezelőgomb forgatásával a kívánt értékre. 7. A kezelőgomb rövid megnyomásával a beállított érték át lesz véve, pl. értékkorrekcióhoz. C C A kezelőgomb újabb rövid megnyomásával a beállított értéket közvetlenül módosíthatja. 8. A kezelőgomb újabb hosszú lenyomásával visszatérhet a normál üzemmódhoz Kezelési utasítás 1 1. kiadás, verz.: 1

32 4.7.2 Szeriális interfész A szeriális csatlakozás a frekvencia-átalakítóval való kommunikációra szolgál. A frekvencia-átalakító tárolójában található paramétereket a szeriális csatlakozáson keresztül lehet módosítani. A csatlakozás az EIA RS 485 szabványnak megfelelő kétvezetékes kivitelben készült. Standard beállításnál az átviteli sebesség 9600 Baud. A frekvencia-átalakítót csak slave-ként lehet alkalmazni. A master funkciót a vezérlés veszi át. aximum 1 master és 31 slave lehetséges. A slave azonosítása az USS cím paraméter által történik araméterezés a szeriális interfészen keresztül A paraméterezés a VA Kombi Tool BECKER szoftver által történik egy Windows C-vel. A paraméterezéshez szükség van egy RS 232/RS 485 interfészkonvertálóra. Ezt megrendelheti a BECKER cégnél. Ez köti össze a számítógép RS232-portját a frekvencia-átalakítóval (ábra). RS 232 (C) 19. ábra RS 232/RS 485 interfész konverter A kezelés leírása a VA Kombi Tool külön kezelési utasításában található, melyet a szoftverrel együtt lehet a Gebr. Becker GmbH cégnél megrendelni Fieldbus csatlakoztatás RS 232 RS 485 RS 485 A RS 485 B Az RS 485 interfészre alapozva lehetséges egy fieldbus topológia felépítése. Részletesebb információkat ehhez a Gebr. Becker GmbH-tól rendelhet egy külön dokumentációban. Kezelési utasítás 1. kiadás, verz.: 1

33 5 Alkalmazási példák A jelen kezelési utasítás következő fejezetei a VARIAIR frekvencia-átalakító néhány tipikus alkalmazását példázzák. 5.1 Külső potenciométer csatlakoztatása az 1. analógbemenethez (vagy külső vezérlőfeszültség; 0 10 V) +10V V A IN 1 GND ábra Külső potenciométer csatlakoztatása az 1. analógbemenethez Ajánlott ellenállás: 10 kw 1. analógbemenet előírt érték forrásának átállítása C Átállítás 0 10 V bemenetre C Kezelési utasítás 1. kiadás, verz.: 1

34 5.2 Külső potenciométer csatlakoztatása a 2. analógbemenethez (vagy külső vezérlőfeszültség; 0 10 V) +10V -10V..10V A IN 2 GND ábra Külső potenciométer csatlakoztatása a 2. analógbemenethez Ajánlott ellenállás: 10 kw 2. analógbemenet előírt érték forrásának átállítása C Kezelési utasítás 4 1. kiadás, verz.: 1

35 5.3 Érzékelő csatlakoztatása a feszültségkimenethez +10V -10V..10V A IN 2 GND 22. ábra Érzékelő csatlakoztatása a feszültségkimenethez Ha az alkalmazott érzékelő 24 V egyenfeszültséggel lesz üzemeltetve < 50 ma áramfelvétel mellett, akkor a feszültség-betáplálást meg lehet oldani a frekvencia-átalakító készülék belsejében található 24 V-os kapocsról. Átállítás 0 10 V (ill V-ra, az alkalmazott érzékelőtípustól függően) C ID szabályozó kiválasztása C ID int Érzékelő méréstartományának a beállítása* C * A külső jel minimális értékére szolgáló paraméter beállítását ábrázolja. A külső jel maximum értékhez szolgáló paraméter beállításánál ugyanígy kell eljárni. Kezelési utasítás 5 1. kiadás, verz.: 1

36 5.4 Érzékelő csatlakoztatása az áramkimenethez +24V 0V...+10V A IN ábra Érzékelő csatlakoztatási vázlata az áramkimenethez Az érzékelő feszültségellátásának 24 V DC-nek kell lennie, az érzékelő áramfelvételének pedig 50 ma-nél kisebbnek. Átállítás 0 20 ma (ill ma-ra, az alkalmazott érzékelőtípustól függően) C ID szabályozó kiválasztása C ID int Érzékelő méréstartományának a beállítása* C * A külső jel minimális értékére szolgáló paraméter beállítását ábrázolja. A külső jel maximum értékhez szolgáló paraméter beállításánál ugyanígy kell eljárni. Kezelési utasítás kiadás, verz.: 1

37 5.5 Érzékelő csatlakoztatása a feszültségkimenethez és külső potenciométerhez +24V -10V..10V A IN 2 0V...+10V A IN 1 +10V GND 24. ábra Érzékelő csatlakoztatási vázlata a feszültségkimenethez és külső potenciométerhez 2. analógbemenet előírt érték forrásának átállítása C C Átállítás 0 10 VA (ill V-ra, az alkalmazott érzékelőtípustól függően) ID szabályozó kiválasztása C ID int Érzékelő méréstartományának a beállítása* C * A külső jel minimális értékére szolgáló paraméter beállítását ábrázolja. A külső jel maximum értékhez szolgáló paraméter beállításánál ugyanígy kell eljárni. Kezelési utasítás 7 1. kiadás, verz.: 1

38 5.6 Érzékelő csatlakoztatása az áramkimenethez és külső potenciométerhez +24V -10V..10V A IN 2 0V...+10V A IN 1 +10V GND ábra Érzékelő csatlakoztatása az áramkimenethez és külső potenciométerhez 2. analógbemenet előírt érték forrásának átállítása C C Átállítás 0 20 ma (ill ma-re, az alkalmazott érzékelőtípustól függően) ID szabályozó kiválasztása C ID int Érzékelő méréstartományának a beállítása* C * A külső jel minimális értékére szolgáló paraméter beállítását ábrázolja. A külső jel maximum értékhez szolgáló paraméter beállításánál ugyanígy kell eljárni. Kezelési utasítás 8 1. kiadás, verz.: 1

39 5.7 aster/slave Készülékek összekapcsolása aster Slave 1 Slave n A out GND 0V...+10V A IN 1 GND 0V...+10V A IN 1 GND 26. ábra aster/slave Készülékek összekapcsolása A slave készülékeken nem szabad hőmérséklethatárokat paraméterezni, és az áramhatároknak 0,5 A-rel magasabbnak kell lenniük, mint a maszter készüléken. aster: Nem szükséges a külön beállítás Slave: 1. analógbemenet előírt érték forrásának átállítása C Átállítás: 0 10 V C Kezelési utasítás 9 1. kiadás, verz.: 1

40 5.8 aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával a feszültségkimenethez aster Slave 1 Slave n +24V A out 0V...+10V A IN 1 GND 0V...+10V A IN 1 GND 0V...+10V A IN 1 GND ábra aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával a feszültségkimenethez A slave készülékeken nem szabad hőmérséklethatárokat paraméterezni, és az áramhatároknak 0,5 A-rel magasabbnak kell lenniük, mint a maszter készüléken. aster: Nem szükséges a külön beállítás Slave: 1. analógbemenet előírt érték forrásának átállítása C Átállítás: 0 10 V C Kezelési utasítás kiadás, verz.: 1

41 5.9 aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával az áramkimenethez aster Slave 1 Slave n +24V A out 0V...+10V A IN 1 GND 0V...+10V A IN 1 GND 0V...+10V A IN 1 GND ábra aster/slave Készülékek összekapcsolása egy érzékelő csatlakoztatásával az áramkimenethez A slave készülékeken nem szabad hőmérséklethatárokat paraméterezni, és az áramhatároknak 0,5 A-rel magasabbnak kell lenniük, mint a maszter készüléken. aster: Nem szükséges a külön beállítás Slave: 1. analógbemenet előírt érték forrásának átállítása C Átállítás: 0 10 V C Kezelési utasítás kiadás, verz.: 1

42 6 Üzemzavarjelzések Hibakijelzés csak normál üzemmódban van. A hibaüzenetek két kategóriába vannak felosztva: A Figyelmeztető üzenetek olyan üzemállapotokat jeleznek, amelyek eltérnek a normálistól, de nem vezetnek a készülék leállásához. A Hibaüzenetek olyan üzemállapotokat jeleznek, amelyek eltérnek a normálistól és a készülék leállásához vezetnek. 6.1 A Figyelmeztető üzenetek Egy figyelmeztető üzenet tipikus kijelzése: villogó W + betűjelzés. 29. ábra éldául Figyelmeztető üzenet Figyelmeztető üzenet magyarázat Figyelmeztetés WR agyarázat A meghajtás gyorsuláskor elérte a maximálisan megengedett gyorsulási áramot. WI WT (a megállítható felfutási rámpa aktív) A meghajtás elérte a maximálisan megengedett állandóáramot, szükség esetén csökkentve lesz a fordulatszám. (a billenés elleni védelem aktív) A meghajtás elérte a termikus határértéket, szükség esetén csökkentve lesz a fordulatszám. (a hőmérséklet elleni védelem aktív) Kezelési utasítás kiadás, verz.: 1

43 6.2 Hibaüzenetek Azokat az üzemállapotokat, amelyek eltérnek a normálistól és a készülék leállásához vezetnek, a kezelőgomb rövid megnyomásával nyugtázni lehet. Ebben az esetben nincs átváltás a kijelző módba. Egy hibaüzenet tipikus kijelzése: villogó F + hibakód ábra éldául Figyelmeztető üzenet A frekvencia-átalakító elektromos rendszerén csak az arra felhatalmazott szakember végezhet hibaelhárítást Hibaüzenet magyarázat Hibakód Hibamátrix 04 Feszültséghiány a feszültségellátásban/hálózati vezetékben 05 Túlfeszültség a hálózati csatlakozásában vagy a ventilátor generátorüzemeltetésénél 05 A ventilátor generátorüzeme Elhárítási intézkedések Vizsgálja meg, hogy van-e feszültséghiány a feszültségellátás vezetékhálózatán túlterhelés vagy más elektromos hiba által. 1. Ellenőrizze a feszültségellátást. 2. Háríttassa el a hibát egy elektromossági szakemberrel. 3. Vizsgálja meg, és szükség esetén csökkentse a ventilátor lefutó rámpáját. A hiba akkor lép fel, ha ventilátort rövid időre lekapcsolják, és újból bekapcsolják, mielőtt még mechanikusan teljesen leállt volna. 06 Hálózat; 2 fázisú üzemeltetés Ez az üzemi állapot károsítja az elektronikát, ezért elkerülendő. Hiányzik egy fázis a feszültségellátásban. 1. Ellenőrizze a hálózati csatlakozásokon (kapcsok, kábeltörés, biztosítékok), hogy van-e mind a három feszültségvezetékben áram. 10 Blokkolás 1. Ellenőrizze a motor és a ventilátor szabad járását. 2. Szükség esetén újíttassa fel a motort vagy ventilátort az ügyfélszolgálat által. Kezelési utasítás kiadás, verz.: 1

44 Hibakód Hibamátrix Elhárítási intézkedések 20 otor hőmérséklet 1. A motorba szerelt hidegvezető túl magas hőmérsékletet észlelt. 2. Gondoskodjon a motor megfelelő szellőztetéséről (szabad levegőnyílások, elegendő beszívási átmérő, (min. 10 cm távolság a ventilátor védőrácsa mögött)). 3. Ellenőrizze a közvetlen beépítési környezet hőmérsékletét, és gondoskodjon arról, hogy ne legyenek túllépve az előírt környezeti hőmérsékletek (pl. a gépek zárt terébe való beszerelés esetén stb.). 4. Saját szellőztetés esetén ellenőrizze, hogy a motortengelyre szerelt ventilátorlapát a ventilátorral együtt forog-e. 5. Külső szellőztetés esetén ellenőrizze a külső ventilátor működését és forgási irányát. 21 Túlterhelés 1. Ok: pl. túl magas gyorsulás zárt szelep ellen. 2. Az áramhatár lassú túlterhelése, amely a fordulatszám-csökkentés nem időben való megkezdését eredményezi. 3. Ellenőrizze az üzemeltetési feltételeket. 23 Rövidzárlat Rövidzárlat/földzárlat van a frekvencia-átalakító vagy a motor teljesítmény-végfokánál. 1. Ellenőrizze, hogy minden fázis valamint a védővezeték megfelelően vannak-e a frekvencia-átalakítóra és a feszültségellátó egységre rákötve. 2. Ellenőrizze, hogy el tudja-e fordítani kézzel a motort, hogy ezzel is kizárjon egy blokkolást. 3. A hibát a gyártóval javíttassa. 25 Csatlakozási hiba A motor és a frekvencia-átalakító közötti csatlakozás hibás. 1. Ellenőrizze a fázisok sorrendjét (U-V-W) a motor és a frekvencia-átalakító csatlakozó kapcsain. 2. Ellenőrizze, hogy a motor és a frekvencia-átalakító között minden fázis be van-e kötve. 26 otor TC hibás A motor hőmérséklet-felügyeletéhez a motorba szerelt hidegvezető hibásodott meg. 1. Cseréltesse ki a motort a gyártó által. Kezelési utasítás kiadás, verz.: 1

45 Hibakód Hibamátrix Elhárítási intézkedések 30 Beltéri hőmérséklet A frekvencia-átalakító doboz belső hőmérséklete túl magas. 1. Saját szellőztetés esetén ellenőrizze, hogy a motortengelyre szerelt ventilátorlapát a ventilátorral együtt forog-e. 2. Külső szellőztetés esetén ellenőrizze a külső ventilátor működését és forgási irányát. 31 ower-modul hőmérséklet A teljesítményvégfok hőmérséklete túl magas. 1. Gondoskodjon a motor megfelelő szellőztetéséről (szabad levegőnyílások, elegendő beszívási átmérő, (min. 10 cm távolság a ventilátor védőrácsa mögött)). 2. Ellenőrizze a közvetlen beépítési környezet hőmérsékletét, és gondoskodjon arról, hogy ne legyenek túllépve az előírt környezeti hőmérsékletek (pl. a gépek zárt terébe való beszerelés esetén stb.). 3. Saját szellőztetés esetén ellenőrizze, hogy a motortengelyre szerelt ventilátorlapát a ventilátorral együtt forog-e. Külső szellőztetés esetén ellenőrizze a külső ventilátor működését és forgási irányát. 36 Elektronikus hiba (LE stb.) A frekvencia-átalakító elektronikájának a belső meghibásodása. 1. Cserélje ki a frekvencia-átalakítót. Kezelési utasítás kiadás, verz.: 1

46 7 Szerviz- és javítási tudnivalók A VAU 7,5 kw általában karbantartásmentes. Ennek ellenére ellenőrizze a következő pontokat rendszeresen: 1. elegendő szellőztetés a teljes berendezés körül. Itt arra kell ügyelni, hogy a levegő akadálytalanul áramolhasson a motorhoz. 2. a kábelek megfelelő bekötése és vezetése valamint szoros rögzítettsége a kábelátvezetésekben. Javítások 1. A hálózatra kapcsolt VAU 7,5 KW-ben veszélyes feszültségek vannak. A VAU 7,5 kw-t csak képzett szakember cserélheti ki. 2. A kapocsdoboz felnyitása előtt le kell kapcsolni a hálózatot, és legalább 5 percet várni (a kondenzátorok kisülése). 3. Ugyanígy le kell kapcsolni a külső feszültségforrásokat pl. a gyűjtő zavarjelzés (GYZJ) vagy a gyűjtő üzemjelentés (GYÜJ) táplálásához. 4. ielőtt elválasztana egy elektromos csatlakozást, ellenőrizze, hogy feszültségmentes-e. Ennek az előírásnak a figyelmen kívül hagyása súlyos vagy halálos sérülésekhez vezethet. Az alkalmazó nem javíthatja a készüléket magának. űködési zavarok vagy bármi más hiba esetén a komplett készüléket be kell küldeni cserére a szervizhez. Kezelési utasítás kiadás, verz.: 1

47 8 űszaki adatok egnevezés otor névleges teljesítmény aximális motor-állandóáram aximális túlterhelés 30 mp-ig, 150% ax. hálózati bemenő állandóáram ax. levezetőáram az EN50178 szabv. szerint, az IEC 990/5.1 szerinti a mérőáramkörrel Hálózati csatlakozófeszültség Kimeneti feszültség Ajánlott hálózatbiztosítás Kimeneti frekvencia in. keresztmetszet; hálózat oldali csatlakozóvezeték ax. keresztmetszet; hálózat oldali csatlakozóvezeték ax. keresztmetszet; FÁ kimeneti csatlakozóvezeték ax. keresztmetszet; hidegvezető csatlakozóvezeték ax. keresztmetszet; jelvezeték/relé Frekvenciafelbontás ulzáló frekvencia Hűtés Hűtőanyag-hőmérséklet Tárolási hőmérséklet Levegő páratartalom Felállítási magasság Tulajdonságok 7,5 kw 17 A 25,5 A 17,5 A 9,5 ma 3 AC 400 V +/-10%, 50/60 -nél 3 AC 480 V +/-10%, 50/60 -nél háromfázisú, V/-10% 20 A ill. 25 A; névleges terhelés mellett ,5 mm², 20 A hálózati biztosítéknál ill. 4 mm², 25 A hálózati biztosítéknál 4 mm² kábelvég-gyűrűkkel 6 mm² tömör huzallal 4 mm² kábelvég-gyűrűkkel 6 mm² tömör huzallal 2,5 mm² 1,5 mm² 0,1 7,8 k Védettség I 54 Elektromos védettség Zavarmentesség Zavarkibocsátás otor ventilátor max. 40 C, nedvességtől és agresszív gázoktól mentesen -20-tól +70 C-ig, nedvességtől és agresszív gázoktól mentesen 90%, kondenzáció nélkül 1000 m tengerszint felettig, teljesítmény-csökkenés nélkül rövidzárlat és földzárlat védett, hálózati fáziskiesés ellen védett az EN szerint, ipari (lásd alant) EN szerint, lakás/kisipar (l.a.) Kezelési utasítás kiadás, verz.: 1

48 egnevezés Bemenő vezérlőfeszültség Digitális bemenet 3 bemenet Analógbemenet Analógkimenet Ellátófeszültség Digitális Analóg Jelkimenet GYÜJ GYZJ Szeriális interfész Súly Külső méretek Tulajdonságok log. 0, 0 V-nál log. 1, 24 V-nál (12 30 V feszültségtartomány) 1. analógbemenet: 0 10 V ill ma (Ri = 2 Ohm); 2. analógbemenet: V (Ri = 10 Ohm) 0 10 V (max. 10 ma külső terhelhető) +24 V (max. 50 ma külső terhelhető) +10 V (max. 10 ma külső terhelhető) Relé kimenet, gyűjtő üzem-jelentés (záróérintkező 1 A/250 V) Relé kimenet, gyűjtő zavarjelzés (nyitóérintkező 1 A/250 V) RS 485 (fél-duplex) SAS-protokollhoz kb. 6,5 kg A =175 mm; B = 224 mm; C = 312 mm 312mm 224mm 175mm ábra éretek Kezelési utasítás kiadás, verz.: 1

49 9 Beállítás módosítások a frekvencia-átalakítón Kijelzés Üzemmód Kommunikáció araméterek Szabályozó Kijelzési mód Nyomás Vákuum USS cím Előírt érték forrás Encoder 1. analóg 2. analóg RS 485 Analógbemenet 1. analóg 2. analóg inimális frekvencia aximális frekvencia inimális nyomás aximális nyomás Felfutási rámpa Lefutó rámpa Áramhatár fent Áramhatár lent aximális külső jel inimális külső jel 1. analóg 0 10 V 4 20 ma 2 10 V 0 20 ma Fordulatszám-beállítás üzemmód Szabályozó általánosan Belső szabályozó p = állandó szabályozás v = állandó szabályozás Szabályozás ID szabályozóval (külső érzékelő) KR Tv Tn Előírt érték Valós fordulatszám Üzemórák Érték Kezelési utasítás kiadás, verz.: 1
