1 (MIN3E0IN-L) ELŐADÁS CÍME Segédlet a gyakorlati órákhoz 2.Gyakorlat Göcs László

2 Manchester kódolás A Manchester kódolást (Phase Encode, PE) nagyon gyakran használják, az Ethernet hálózatok ezt a kódolási eljárást alkalmazzák. Itt a biteket nem jelszintek, hanem a jelváltások iránya határozza meg. A lefutó él a logikai 0, a felfutó pedig a logikai 1 szintet jelöli. Amennyiben az egymást követő bitek azonos értékűek, akkor a jelnek a bitidő felénél vissza kell térnie az előző szintre. A módszer alkalmas akár mágneses jelrögzítésre is.

3 1. Feladat: Manchester kódolásba?

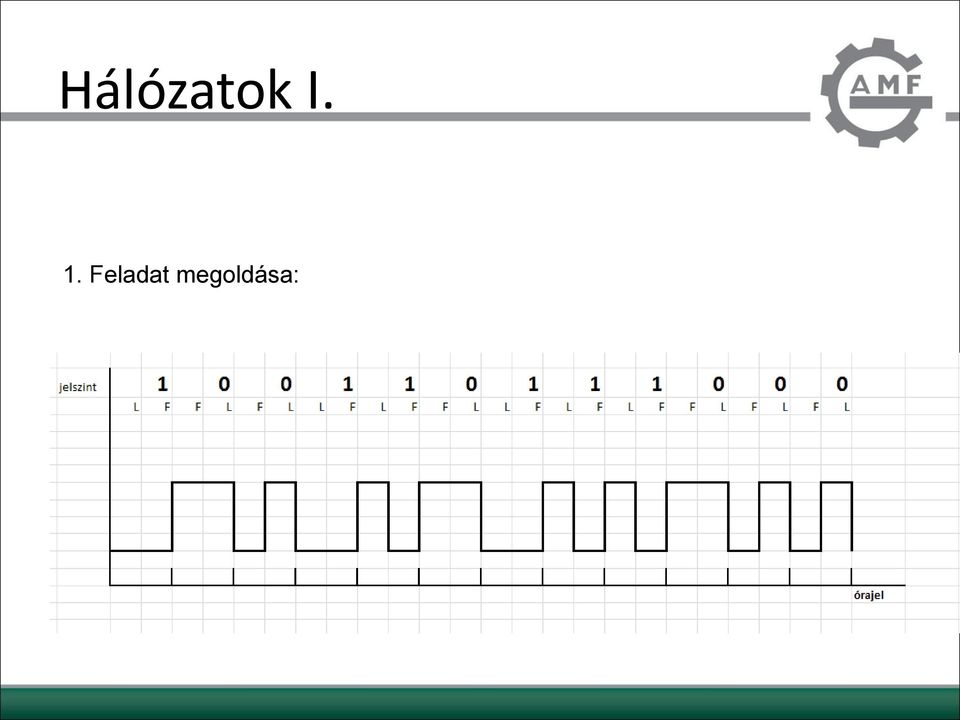

4 1. Feladat megoldása:

5 2. Feladat: Manchester kódolásba?

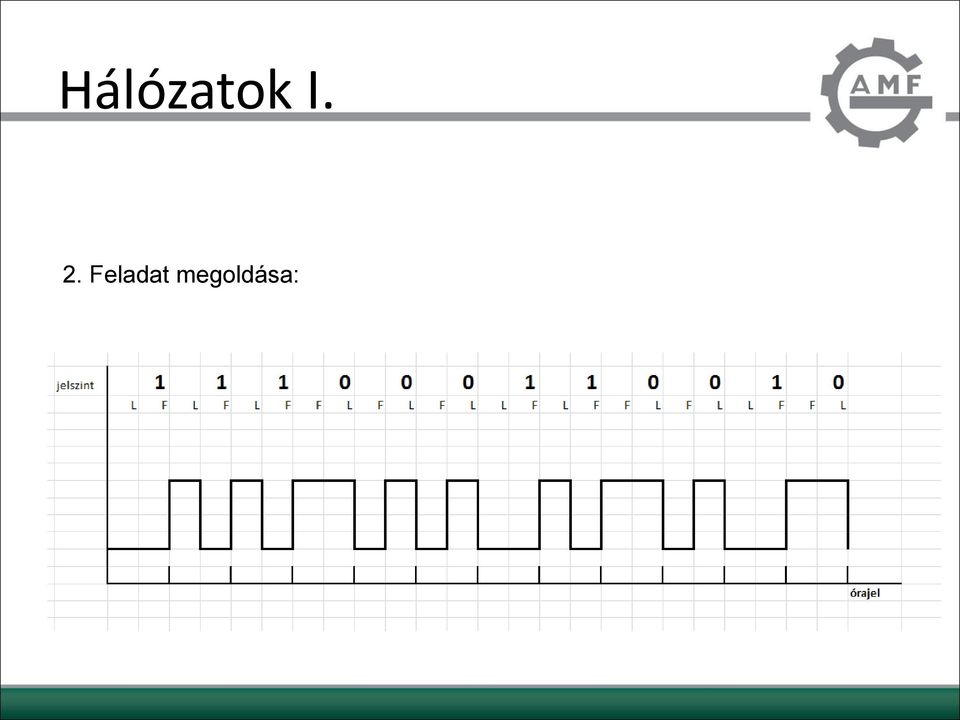

6 2. Feladat megoldása:

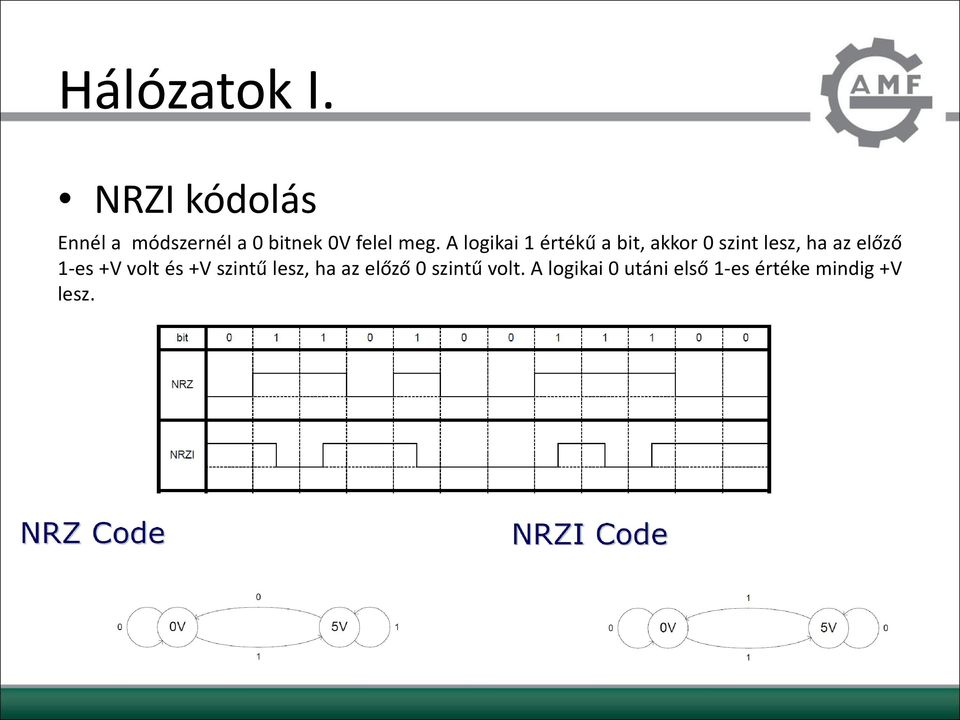

7 NRZI kódolás Ennél a módszernél a 0 bitnek 0V felel meg. A logikai 1 értékű a bit, akkor 0 szint lesz, ha az előző 1-es +V volt és +V szintű lesz, ha az előző 0 szintű volt. A logikai 0 utáni első 1-es értéke mindig +V lesz.

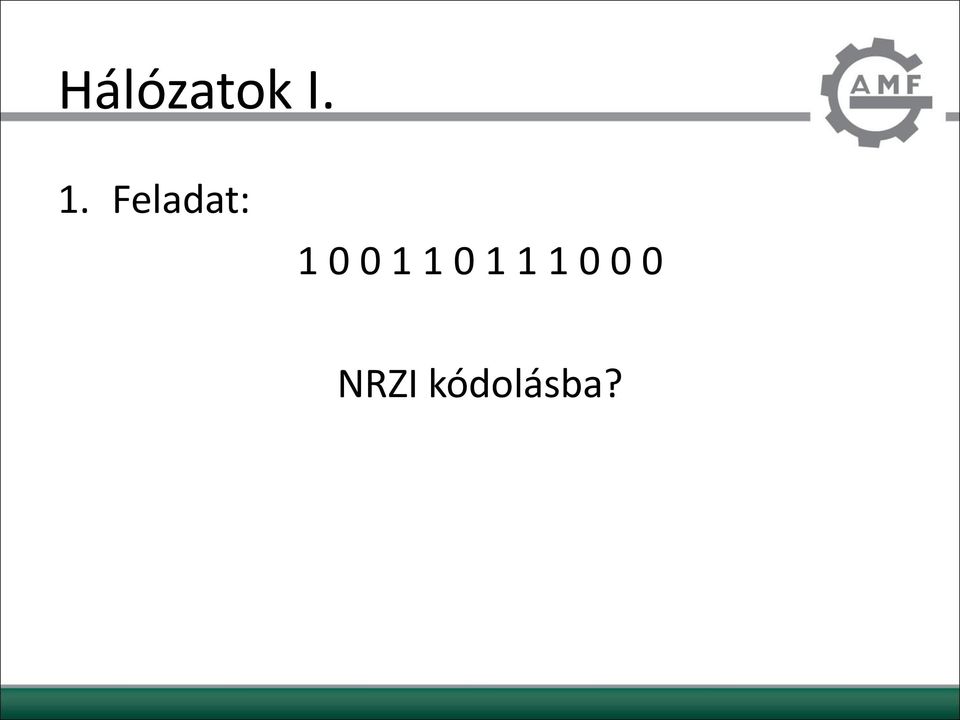

8 1. Feladat: NRZI kódolásba?

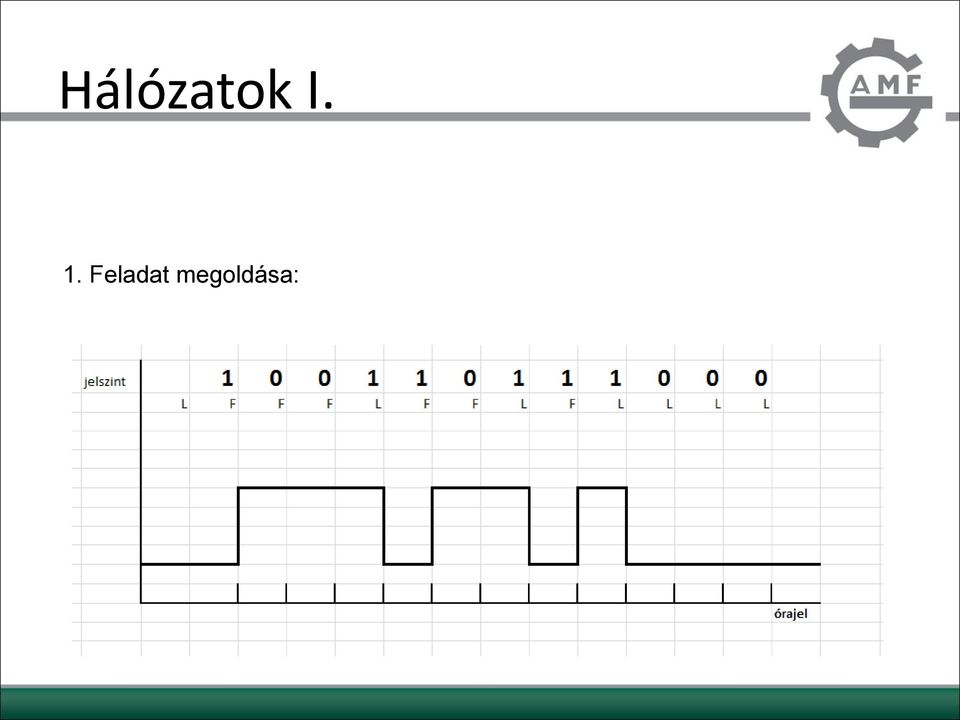

9 1. Feladat megoldása:

10 2. Feladat: NRZI kódolásba?

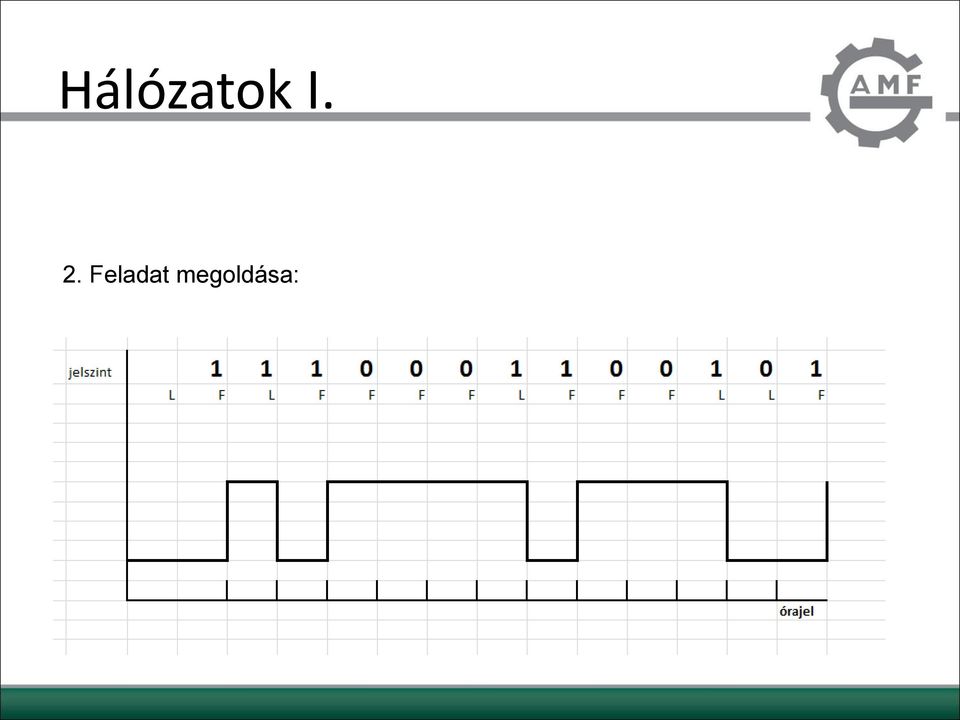

11 2. Feladat megoldása:

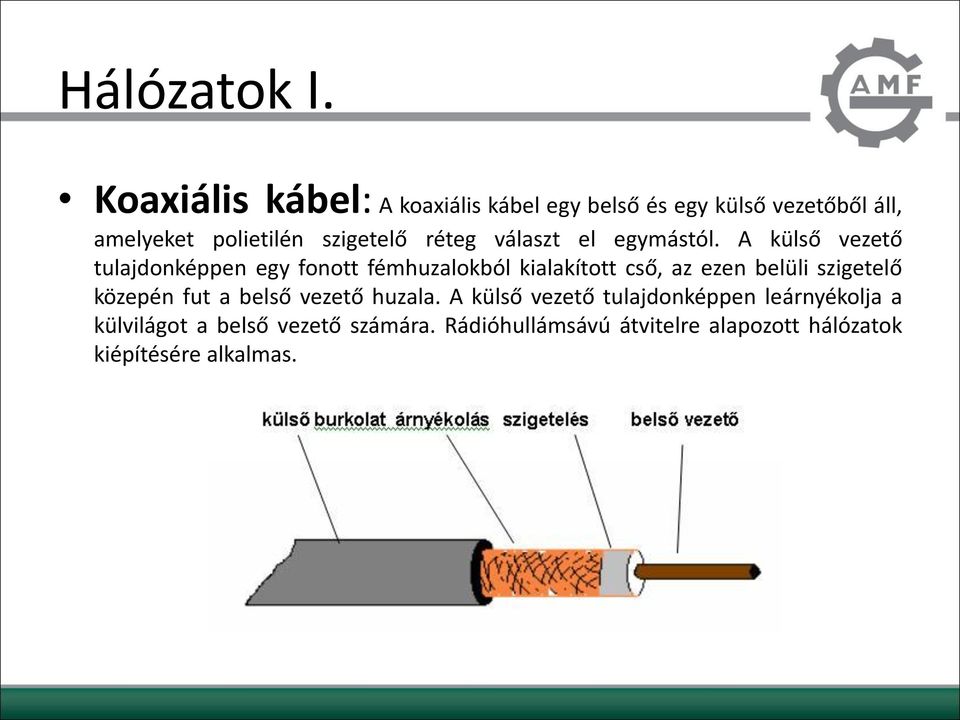

12 Koaxiális kábel: A koaxiális kábel egy belső és egy külső vezetőből áll, amelyeket polietilén szigetelő réteg választ el egymástól. A külső vezető tulajdonképpen egy fonott fémhuzalokból kialakított cső, az ezen belüli szigetelő közepén fut a belső vezető huzala. A külső vezető tulajdonképpen leárnyékolja a külvilágot a belső vezető számára. Rádióhullámsávú átvitelre alapozott hálózatok kiépítésére alkalmas.

13 Mind pont-pont, mind üzenetszórásra alkalmas Tipikus TV és LAN alkalmazás. Ethernet - üzenetszórásos 10Base5 vastag Ethernet 10Base2 vékony Ethernet Felépítés: rézmag, szigetelő dielektrikum, fonott külső vezető, műanyag burok

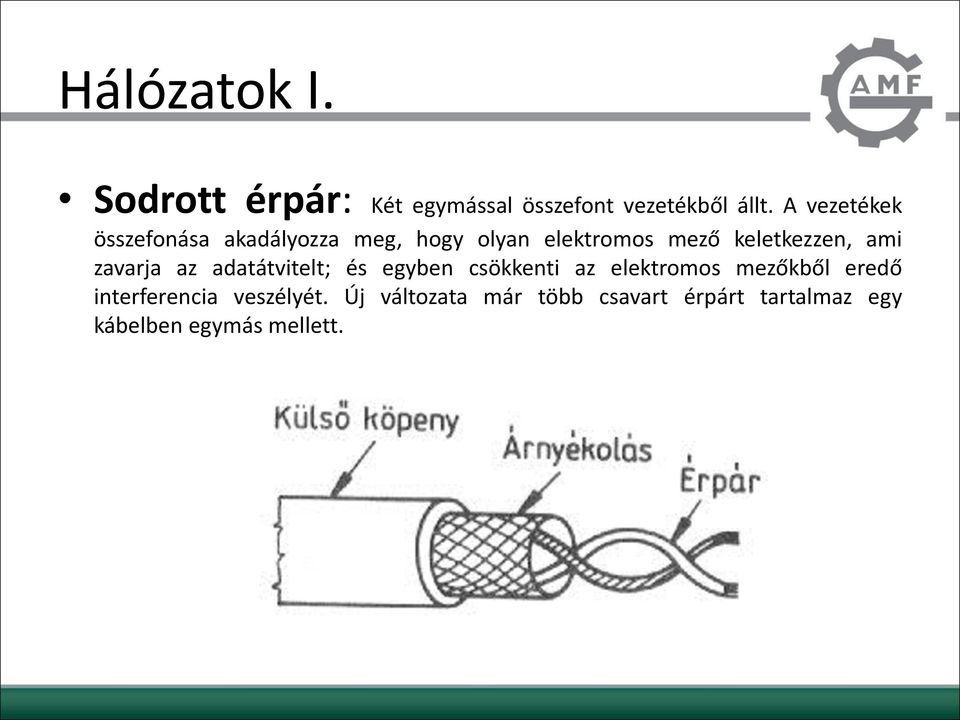

14 Sodrott érpár: Két egymással összefont vezetékből állt. A vezetékek összefonása akadályozza meg, hogy olyan elektromos mező keletkezzen, ami zavarja az adatátvitelt; és egyben csökkenti az elektromos mezőkből eredő interferencia veszélyét. Új változata már több csavart érpárt tartalmaz egy kábelben egymás mellett.

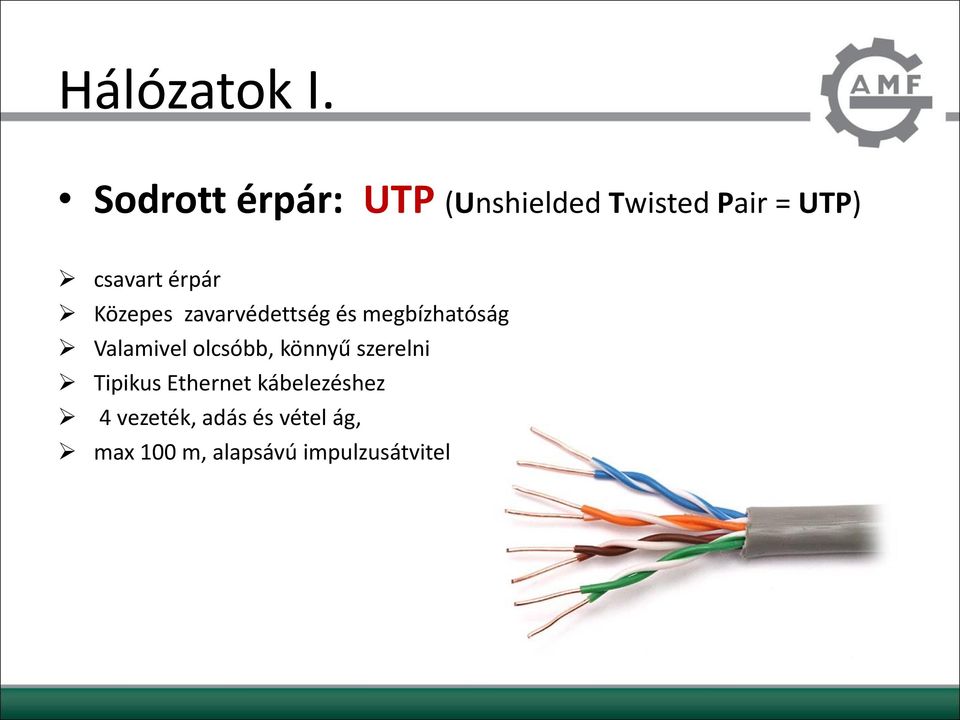

15 Sodrott érpár: UTP (Unshielded Twisted Pair = UTP) csavart érpár Közepes zavarvédettség és megbízhatóság Valamivel olcsóbb, könnyű szerelni Tipikus Ethernet kábelezéshez 4 vezeték, adás és vétel ág, max 100 m, alapsávú impulzusátvitel

16 Sodrott érpár: STP (Shielded Twisted Pair = STP) Az ér-védő árnyékolás földként használható Csökkenti az interferenciát és áthallást (jó zavarvédettség, jó megbízhatóság) Növeli (azonban) a csillapítást. Nagy sebességű átvitelnél (pl. Token Ring) Vastagabb kötegek

17 Sodrott érpár : FTP Ez a kábelfajta árnyékoló fóliával, míg az S-FTP szőtt harisnya-árnyékolással is el van látva. Ez a megoldás biztonságos és gyors átvitelt tesz lehetővé. Nagy elektromos zajszintű munkahelyeken használata feltétlen szükséges.

18 Sodrott érpár kategóriák CAT1 - telefonkábel (hangátvitel, 2 érpár) CAT2 - maximum 4 Mb/s adatátviteli sebesség CAT3-10 Mb/s az adatátviteli sebesség CAT4 - max. 20 Mb/s adatátviteli sebesség CAT5-100 Mb/s adatátviteli sebesség CAT5e Mb/s átviteli sebesség CAT Mb/s átviteli sebesség CAT7 10Gbit/s átviteli sebesség

19 American wire gauge (AWG)

20 Optikai kábel: Korszerű vezetékes adatátviteli módszer, az üvegszálas technológia alkalmazása. Az információ fényimpulzusok formájában terjed egy fényvezető közegben, egy üvegszálon. Az átvitel három elem segítségével valósul: átviteli közeg (hajszálvékony üveg vagy szilikát), amit egy szilárd fénytörő réteg véd (szintén üveg vagy műanyag), fényforrás-ból (LED vagy lézerdióda) és a fényérzékelő-ből (fotodióda).

21 Krimpelő fogó

22 Kábel teszter

23 UTP egyenes kábel bekötés (TIA/EIA 568 A és B )

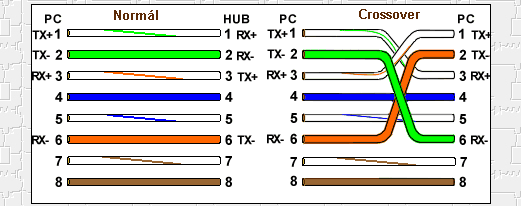

24 UTP kereszt kábel bekötés 2 aktív elem közt AUTO MDI/MDIX
