1 Hexium VIDOC-JANUS Twisted Pair Receiver Terméklap
2 Hexium Kft. VIDOC-JANUS-TWR 2 1. Általános leírás A TWR (Twisted Pair Receiver) csavart érpáron érkező differenciális videojelet alakítja vissza koaxiális kimeneten elérhető videojellé. Elvégzi a kábelen veszteséget szenvedett videojel helyreállítását nagy zajelnyomás mellett. Előnyösen alkalmazható olyan helyeken, ahol hosszú kábelen érkező videojelet kell fogadni, helyreállítani kedvező költségviszonyok mellett. A berendezés impulzusszerű túlfeszültség ellen védett. Az 1. ábra egy tipikus összeállítást mutat. 230V 230V kamera koax koax monitor 1. ábra 2. Bekötés 2.1. CON1 hálózati sorkapocs - Hálózati kábel külső szigetelését kb. 2cm hosszban eltávolítani; - Vezetékek csupaszítása kb. 0,5cm hosszban; - Vezetékek bekötése CON1 sorkapocsba; (2. ábra) - A védőföld külön jelölve ( ) KOAX1 koax kimenet - Külső szigetelés eltávolítása kb. 2cm hosszban; - Árnyékolás eltávolítása kb. 1cm hosszban; - Belső szigetelés eltávolítása kb. 0,5cm hosszban; - Kábel leszorítása ill. bekötése KOAX1 sorkapocsba. (2. ábra)
3 Hexium Kft. VIDOC-JANUS-TWR CON2 csavart érpárú bemenet - Külső szigetelés eltávolítása kb. 2cm hosszban; - Vezetékek csupaszítása kb. 0,5cm hosszban; - Vezeték rögzítése a +, - jellel ellátott csatlakozási pontba. (2. ábra) * Árnyékolt vezeték esetén a földhurok elkerülése végett az árnyékolást csak az egyik végén javasolt bekötni (általában a vevőben). DB1 C2 + C1 C6 C5 U1 U2 C3 C23 U4 R15 R17 R16 P1 C4 C7 SW2 R13 C17 C18 C8 R12 R14 C24 C19 R9 R10 R1 LED1 POWER C20 C22 R11 D5 D3 R7 SW1 C21 C13 U3 C14 C15 C16 D6 D4 R8 R5 HEXIUM VIDOC-JANUS TR1 VAR1 CON1 D7 KOAX1 R18 R3 C9 C10 R2 C11 R4 CON2 C12 R6 Receiver 1 JP1 OUT G1 D1 G2 + - D2 KOAX IN TWR 230V AC Twisted-Pair 2.ábra
4 Hexium Kft. VIDOC-JANUS-TWR 4 3. Beállítás A vevő beállítását a hozzá tartozó adó beállítás előzi meg. A beállításhoz a vevő kimenetére monitort és oszcilloszkópot csatlakoztatunk. Az adó oldalon a jelforrás lehet egy ábragenerátor, vagy maga a használandó kamera. Kamera használata esetén olyan témájú képet keressünk, hogy a képtartalomban a fehér szintnek megfelelő jelszint is legyen. A vevő alapbeállításakor (az SW1, SW2 0, a P1 középállásban van) a monitoron megjelenő kép elmosódott lehet, és esetleg nem elég kontrasztos. Egy ilyen képet mutat a 3a ábra. A hozzá tartozó videójel a 3b ábrán látható. 3a.ábra 3b.ábra A vevő beállítása: - SW1, SW2 kódkapcsolók 0 állása mellett P1 (2. ábra) potméterrel túlvezérlés mentes képet állítunk be. A torzítást főként a fehér részeknél vehetjük észre. Egy túlvezérelt kép és az ahhoz tartozó videójel a 4a, ill. 4b ábrákon látható; 4a.ábra 4b.ábra

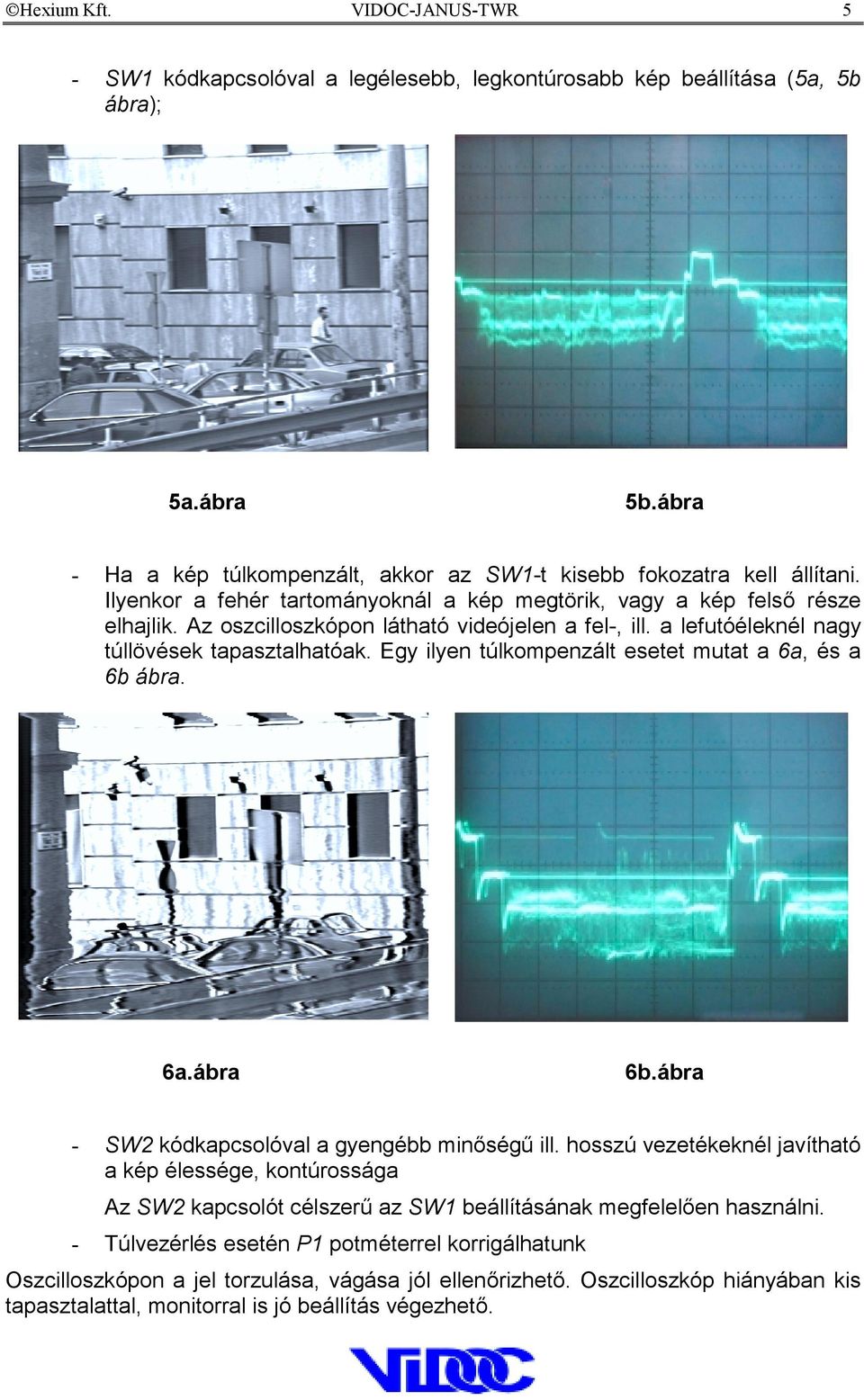

5 Hexium Kft. VIDOC-JANUS-TWR 5 - SW1 kódkapcsolóval a legélesebb, legkontúrosabb kép beállítása (5a, 5b ábra); 5a.ábra 5b.ábra - Ha a kép túlkompenzált, akkor az SW1-t kisebb fokozatra kell állítani. Ilyenkor a fehér tartományoknál a kép megtörik, vagy a kép felső része elhajlik. Az oszcilloszkópon látható videójelen a fel-, ill. a lefutóéleknél nagy túllövések tapasztalhatóak. Egy ilyen túlkompenzált esetet mutat a 6a, és a 6b ábra. 6a.ábra 6b.ábra - SW2 kódkapcsolóval a gyengébb minőségű ill. hosszú vezetékeknél javítható a kép élessége, kontúrossága Az SW2 kapcsolót célszerű az SW1 beállításának megfelelően használni. - Túlvezérlés esetén P1 potméterrel korrigálhatunk Oszcilloszkópon a jel torzulása, vágása jól ellenőrizhető. Oszcilloszkóp hiányában kis tapasztalattal, monitorral is jó beállítás végezhető.

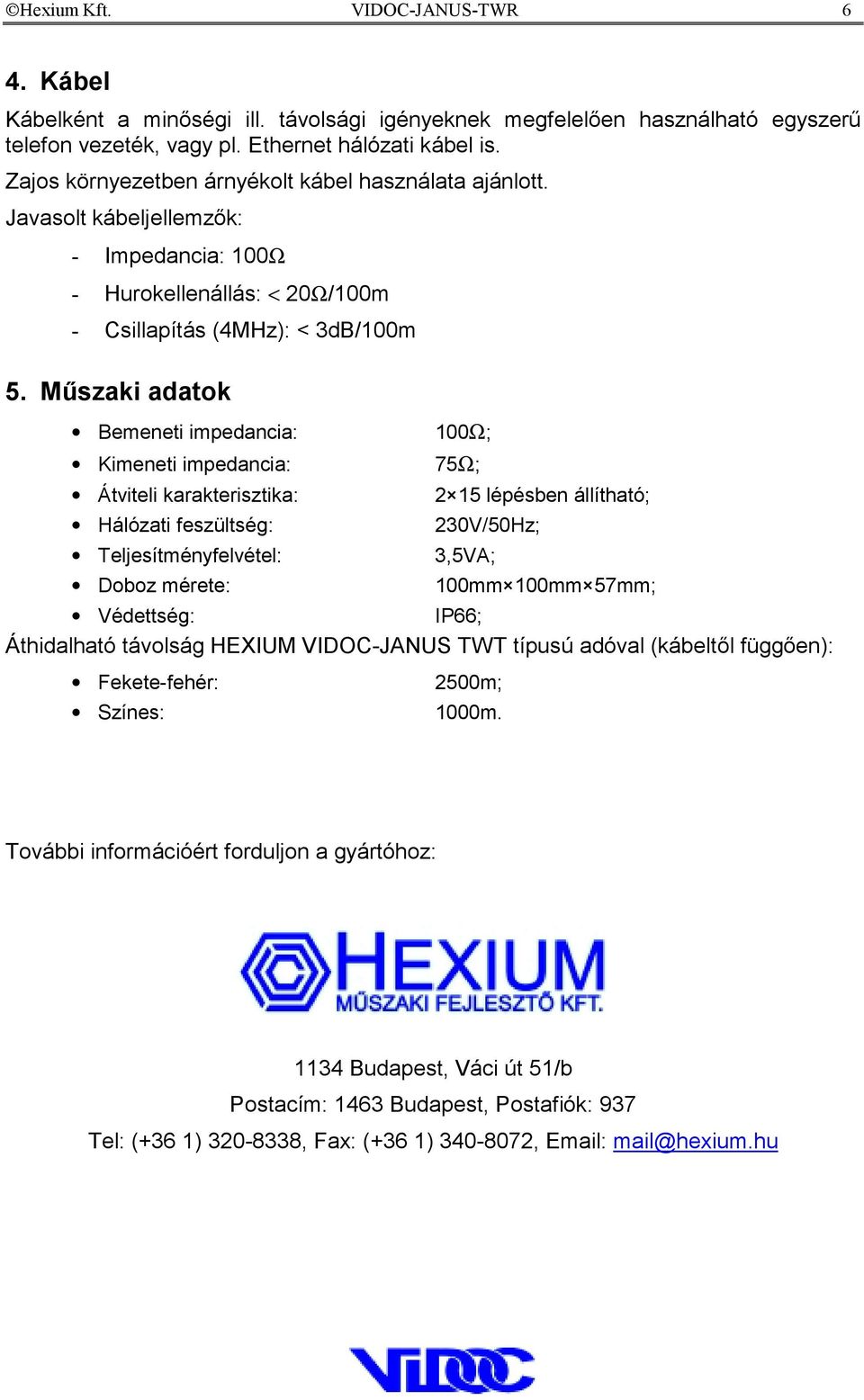

6 Hexium Kft. VIDOC-JANUS-TWR 6 4. Kábel Kábelként a minőségi ill. távolsági igényeknek megfelelően használható egyszerű telefon vezeték, vagy pl. Ethernet hálózati kábel is. Zajos környezetben árnyékolt kábel használata ajánlott. Javasolt kábeljellemzők: - Impedancia: 100Ω - Hurokellenállás: < 20Ω/100m - Csillapítás (4MHz): < 3dB/100m 5. Műszaki adatok Bemeneti impedancia: 100Ω; Kimeneti impedancia: 75Ω; Átviteli karakterisztika: 2 15 lépésben állítható; Hálózati feszültség: 230V/50Hz; Teljesítményfelvétel: 3,5VA; Doboz mérete: 100mm 100mm 57mm; Védettség: IP66; Áthidalható távolság HEXIUM VIDOC-JANUS TWT típusú adóval (kábeltől függően): Fekete-fehér: 2500m; Színes: 1000m. További információért forduljon a gyártóhoz: 1134 Budapest, Váci út 51/b Postacím: 1463 Budapest, Postafiók: 937 Tel: (+36 1) , Fax: (+36 1) , mail@hexium.hu
