1 Terméktájékoztató Videoelosztó, kétszeres FVU1210

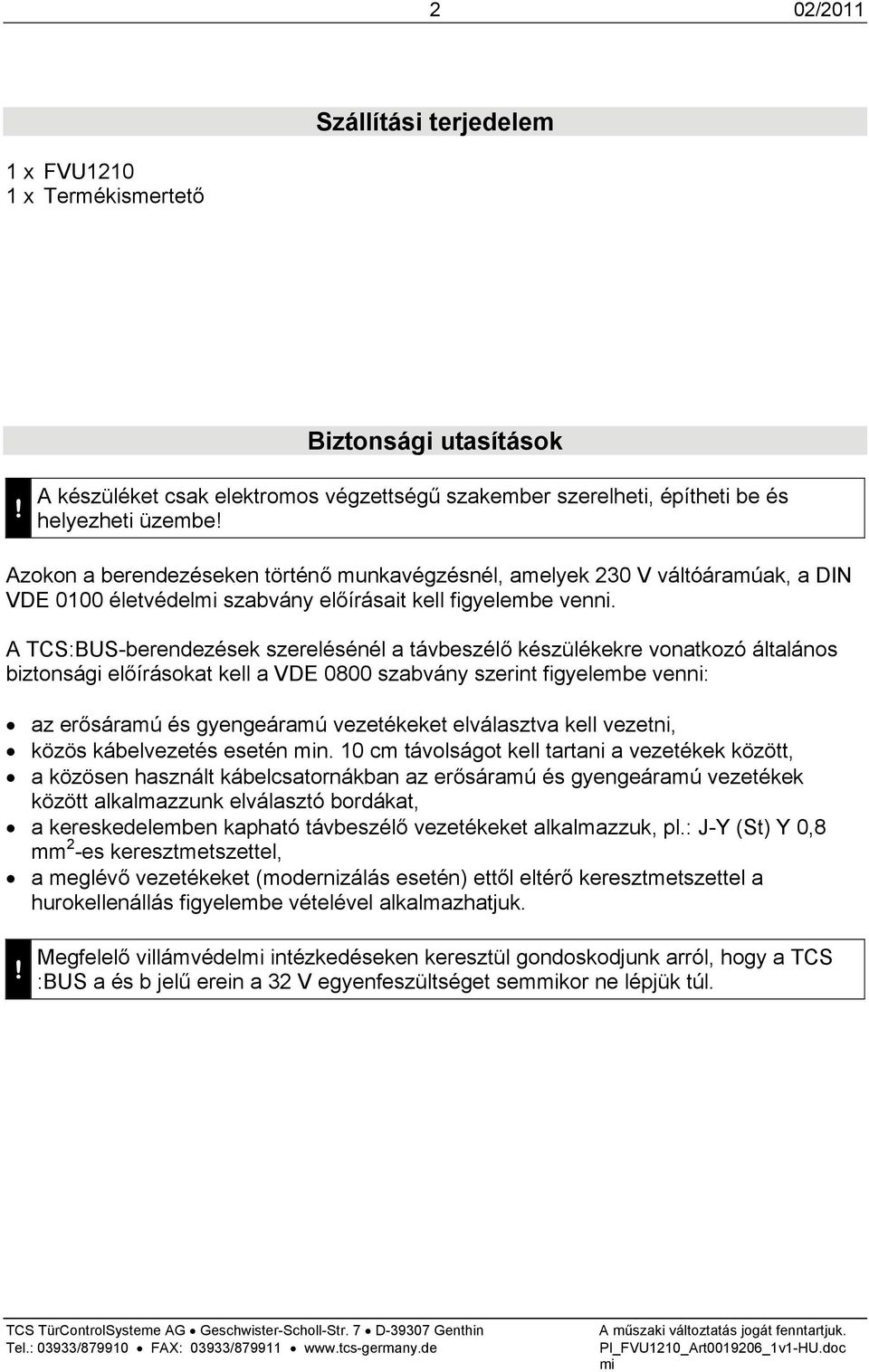

2 2 02/2011 Szállítási terjedelem 1 x FVU x Termékismertető Biztonsági utasítások! A készüléket csak elektromos végzettségű szakember szerelheti, építheti be és helyezheti üzembe! Azokon a berendezéseken történő munkavégzésnél, amelyek 230 V váltóáramúak, a DIN VDE 0100 életvédel szabvány előírásait kell figyelembe venni. A TCS:BUS-berendezések szerelésénél a távbeszélő készülékekre vonatkozó általános biztonsági előírásokat kell a VDE 0800 szabvány szerint figyelembe venni: az erősáramú és gyengeáramú vezetékeket elválasztva kell vezetni, közös kábelvezetés esetén n. 10 cm távolságot kell tartani a vezetékek között, a közösen használt kábelcsatornákban az erősáramú és gyengeáramú vezetékek között alkalmazzunk elválasztó bordákat, a kereskedelemben kapható távbeszélő vezetékeket alkalmazzuk, pl.: J-Y (St) Y 0,8 mm 2 -es keresztmetszettel, a meglévő vezetékeket (modernizálás esetén) ettől eltérő keresztmetszettel a hurokellenállás figyelembe vételével alkalmazhatjuk.! Megfelelő villámvédel intézkedéseken keresztül gondoskodjunk arról, hogy a TCS :BUS a és b jelű erein a 32 V egyenfeszültséget semkor ne lépjük túl.

A TCS:BUS-berendezések szerelésénél a távbeszélő készülékekre vonatkozó általános biztonsági előírásokat kell a VDE 0800 szabvány szerint figyelembe venni: az erősáramú és gyengeáramú vezetékeket

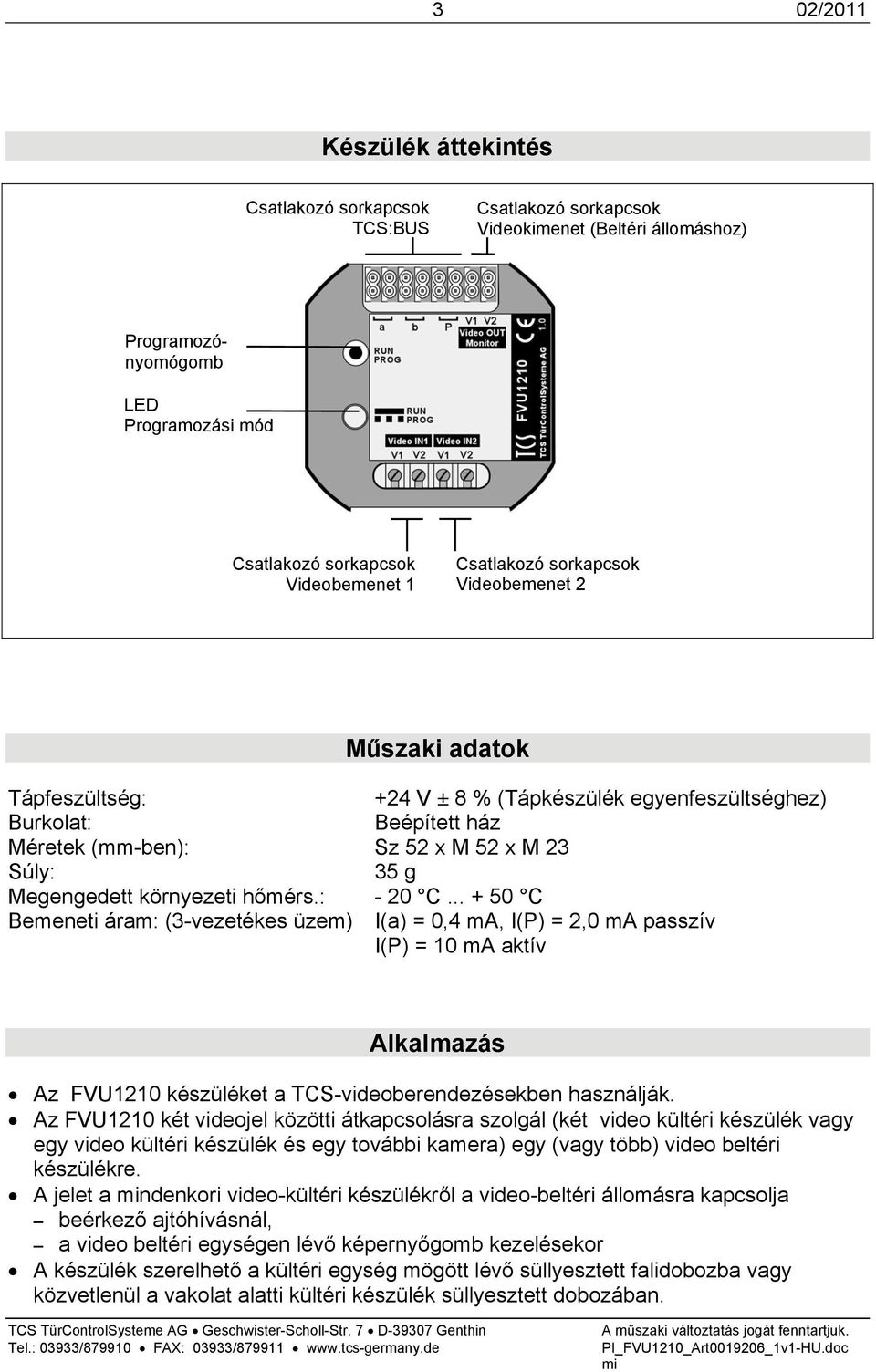

3 3 02/2011 Készülék áttekintés TCS:BUS Videokimenet (Beltéri állomáshoz) Programozónyomógomb LED Programozási mód Videobemenet 1 Videobemenet 2 Műszaki adatok Tápfeszültség: +24 V ± 8 % (Tápkészülék egyenfeszültséghez) Burkolat: Beépített ház Méretek (mm-ben): Sz 52 x M 52 x M 23 Súly: 35 g Megengedett környezeti hőmérs.: - 20 C C Bemeneti áram: (3-vezetékes üzem) I(a) = 0,4 ma, I(P) = 2,0 ma passzív I(P) = 10 ma aktív Alkalmazás Az FVU1210 készüléket a TCS-videoberendezésekben használják. Az FVU1210 két videojel közötti átkapcsolásra szolgál (két video kültéri készülék vagy egy video kültéri készülék és egy további kamera) egy (vagy több) video beltéri készülékre. A jelet a ndenkori video-kültéri készülékről a video-beltéri állomásra kapcsolja beérkező ajtóhívásnál, a video beltéri egységen lévő képernyőgomb kezelésekor A készülék szerelhető a kültéri egység mögött lévő süllyesztett falidobozba vagy közvetlenül a vakolat alatti kültéri készülék süllyesztett dobozában.

.. + 50 C Bemeneti áram: (3-vezetékes üzem) I(a) = 0,4 ma, I(P) = 2,0 ma passzív I(P) = 10 ma aktív Alkalmazás Az FVU1210 készüléket a TCS-videoberendezésekben használják.

4 4 02/2011 Alapfunkciók Bemenetek száma 2 Rövid leírás Kimenetek száma 1 Átkapcsolás A jelet egy video kültéri készülékről automatikusan a videó beltéri állomásra kapcsolja, ha azt felhívták lentről. A jelet manuálisan is vezérelhetjük, a videó-beltéri készülék képváltó gombja segítségével. (Beérkező hívás esetén csak a hívott beltéri egységről kapcsolható) Kiegészítő funkciók Programozó gomb A programozási állapot optikai kijelzése A video kültéri készülékek vagy kamerák kézi betanításához közvetlenül az FVU1210-en (lásd még a Video kültéri készülékek vagy kamerák hozzárendelését, a programozás TCSK-01-el is lehetséges) LED -el A vezetékek csatlakoztatása A csatlakoztatáshoz vegyük figyelembe! A munka megkezdése előtt a készüléken kapcsoljuk ki a tápfeszültséget! Vezeték-keresztmetszetek a csatlakozó vezetékhez Sorkapocs Vezeték-keresztmetszet Vezetékátmérő Videokimenet csatlakozó sorkapcsai *, TCS:BUS csatlakozó sorkapcsai* 0, ,5 mm 2 0,4... 0,8 mm Videobemenet 1 és 2 csatlakozó sorkapcsai 0,5... 1,5 mm 2 0,8... 1,4 mm *nden 2x meglévő erenként Vezetékezés a FVU1210 készüléken Videobemenet Videobus kült. kész. A TCS:BUS-t a kültéri készülékről a V1 és V2 vel csatlakoztatjuk Videobus kamera A TCS:BUS-t a külső kamerákról a V1 és V2 vel csatlakoztatjuk

(Beérkező hívás esetén csak a hívott beltéri egységről kapcsolható) Kiegészítő funkciók Programozó gomb A programozási állapot optikai kijelzése A video kültéri készülékek vagy kamerák kézi

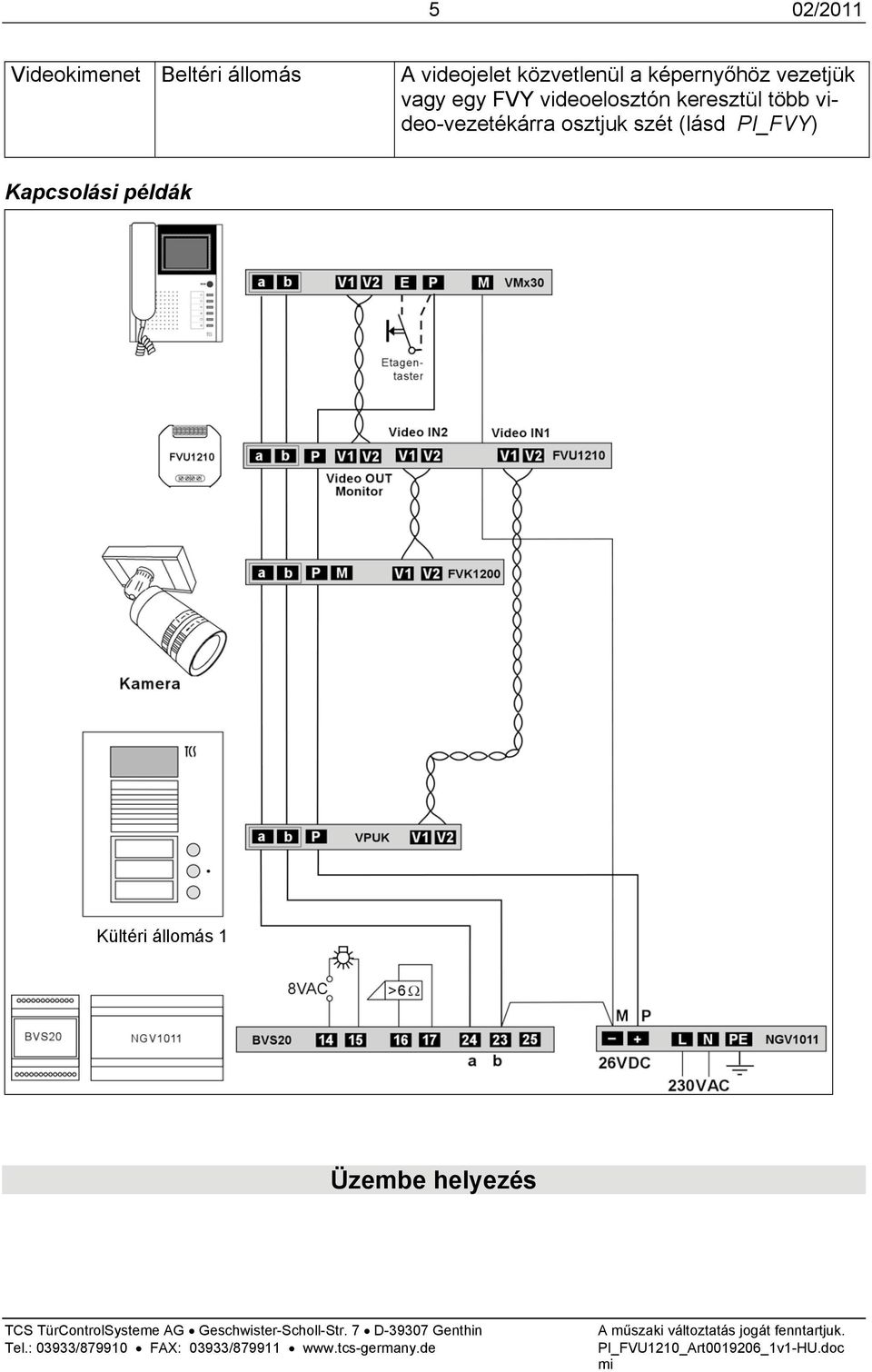

5 5 02/2011 Videokimenet Beltéri állomás A videojelet közvetlenül a képernyőhöz vezetjük vagy egy FVY videoelosztón keresztül több video-vezetékárra osztjuk szét (lásd PI_FVY) Kapcsolási példák Kültéri állomás 1 Üzembe helyezés

videoelosztón keresztül több video-vezetékárra osztjuk

6 6 02/2011! Először a készüléket teljesen szereljük fel, aztán csatlakoztassuk rá a feszültséget! V1 és V2 kapcsokat nem szabad rövid ideig sem a P-, a- vagy b-érrel összekötni. Az összekötés a készüléket tönkreteszi. A video-erek V1 (+) és V2 (-) csatlakoztatásakor figyeljünk a pólusokra is. Ha az üzembe helyezés után egy szétesett kép látható, kapcsoljuk ki a készüléket és cseréljük fel a videojelekhez az ereket. A video kültéri készülékek és kamerák hozzárendelése Ahhoz, hogy a videojelet egy második video kültéri állomásról a video beltéri készülékre kapcsolhassuk, a kültéri állomás AS-címét az FVU1210 készülékhez hozzá kell rendelnünk és tárolnunk. Ha nincs AS-cím a video-bemenethez tárolva, akkor ide egy külső kamera jelét lehet csatlakoztatni. Egy video kültéri állomás vagy egy külső TCS-kamera hozzárendelése Gyári előbeállítás A V1 video-bemenethez az AS=1 van hozzárendelve, V2 video-bemenethez az AS=2 van hozzárendelve. Videoeingang V1 A programozó gombot röviden megnyomni (<1s) A LED elkezd villogni a gomb elengedése után (0,5 s BE / 0,5 s KI) Videoeingang V2 A programozó gombot hosszan nyomni (>1s) A LED elkezd villogni a gomb elengedése után (0,5 s BE / 0,5 s KI) A csengőgombot megnyomni a hozzárendelendő video kültéri állomáson (ajtóhívás az AS-címmel elküldve) vagy a hallgatót a beltéri készüléken levenni, amelyikhez ezt a csengőgombot programoztuk be. Egy video kültéri állomás hozzárendelése A LED világít 4 s-ig * A LED világít 4 s-ig * A programozó gombot röviden megnyomni (<1s) A kültéri állomás hozzárendelése eltárolva. Lehet egy video kültéri állomást csatlakoztatni. A csengőgombot megnyomni a hozzárendelendő video kültéri állomáson (ajtóhívás az AS-címmel elküldve) vagy a hallgatót a beltéri készüléken levenni, amelyikhez ezt a csengőgombot programoztuk be. A programozó gombot röviden megnyomni (<1s) A kültéri állomás hozzárendelése eltárolva. Lehet egy video kültéri állomást csatlakoztatni. A hozzárendelés már törölve, egy külső kamerát kell csatlakoztatni A programozó gombot nagyon hosszan nyomni A programozó gombot nagyon hosszan nyomni (>6s): A kültéri készülék hozzárendelése törölve. (>6s): A kültéri készülék hozzárendelése törölve. Lehet egy külső kamerát csatlakoztatni.** Lehet egy külső kamerát csatlakoztatni.** * ha a LED nem világít, a FVU1210 nem tud ajtóhívást fogadni. A video kültéri állomást csak kameraként lehet az AS=0-ával tárolni, vagy a hozzárendelést törölni kell. ** A törölt bemenetet AS=0-ával (nem használt) lehet tárolni. Csengetéskor nem történik videojel átkapcsolás. A videoképet erről a bemenetről csak lépésenként (a beltéri készüléken lévő képgomb használatának átkapcsolásával) ) lehet felkapcsolni, de nem lehet egy bejövő ajtóhívással aktiválni.

Ha az üzembe helyezés után egy szétesett kép látható, kapcsoljuk ki a készüléket és cseréljük fel a videojelekhez az ereket.

7 7 02/2011 A TCSK-01szervizkészülékkel történő programozás először: A video kültéri állomás AS-címét kell beállítani és rögzíteni FVU1210, a K videobemenetet össze kell kötni a video kültéri állomással FVU1210 az AS kültéri állomás hozzárendelést törölni kell a videobemenethez. FVU1210-Gyári beállítást betölteni: VU VU VU K Ser.-Nr. = egy video kültéri állomás sorozatszáma Ser.-Nr.VU = az FVU1210 készülék sorozatszáma K = A videobemenet száma az FVU1210-en (1 vagy 2 érték) AS = A video kültéri állomás AS-címe, amelyet ehhez a videobemenethez kell hozzárendelni ( érték). Szerviz Kérdéseit tegye fel a TCS forró vonalnak: (12 ct/percenként a német vezetékes hálózat díjszabása)

= egy video kültéri állomás sorozatszáma Ser.-Nr.
